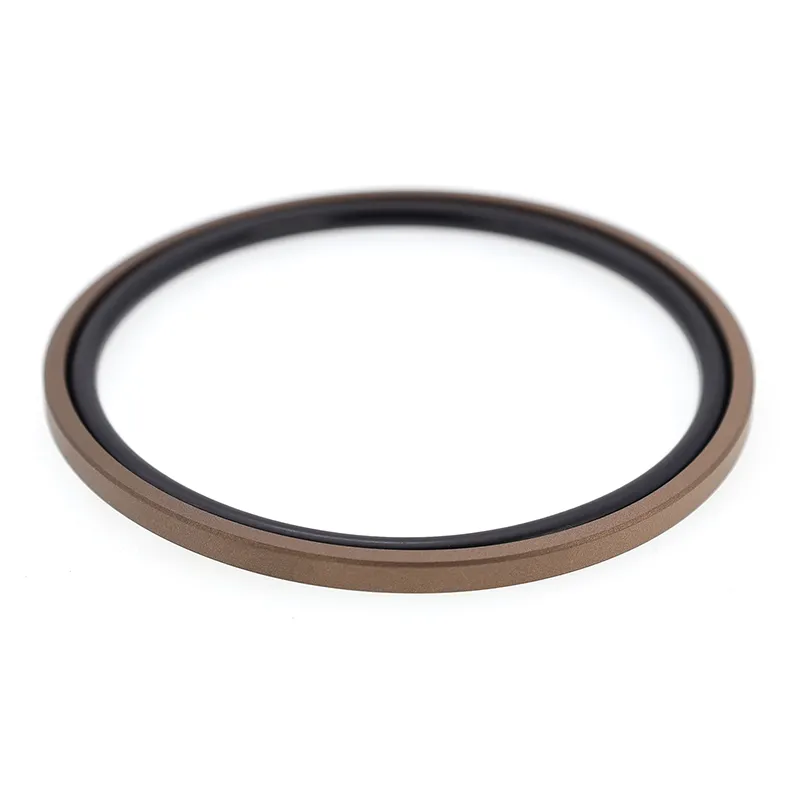

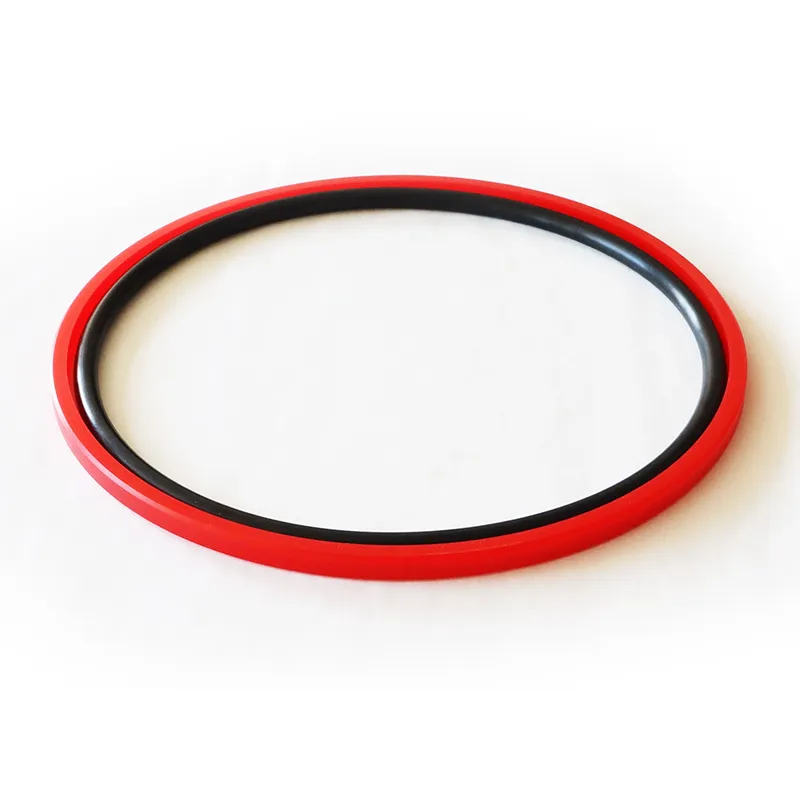

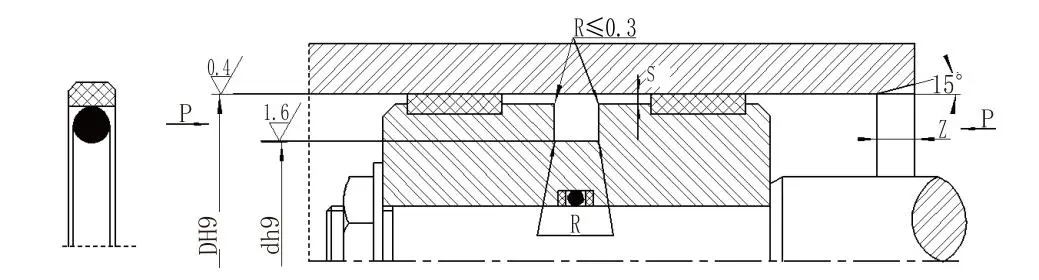

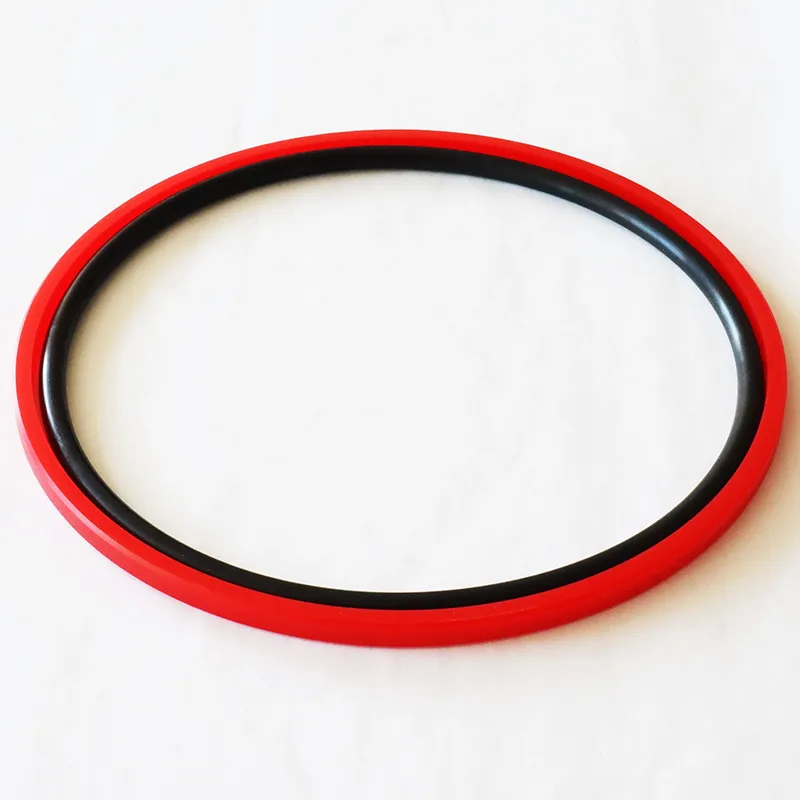

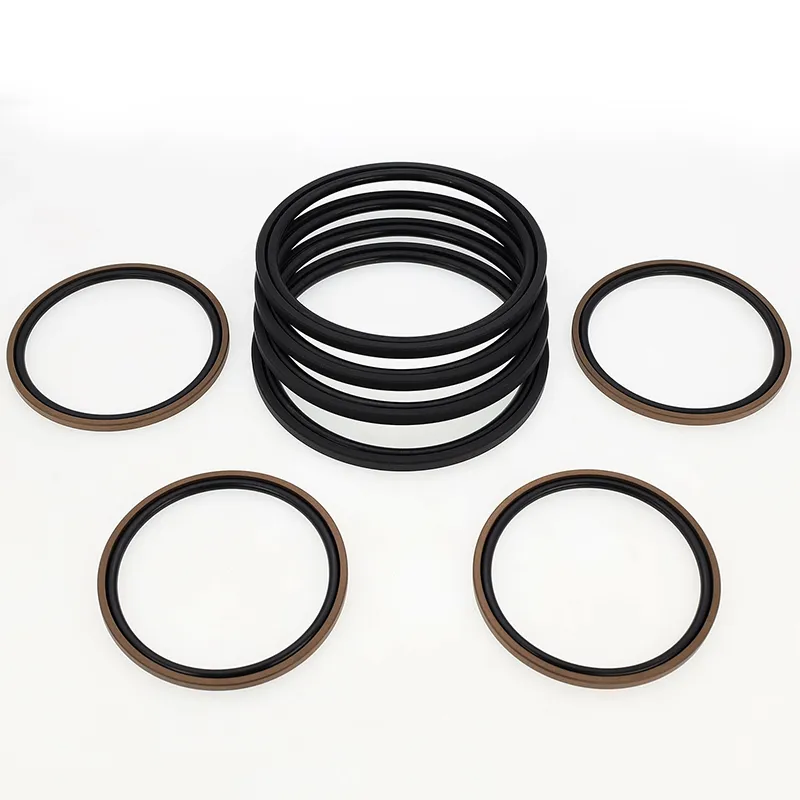

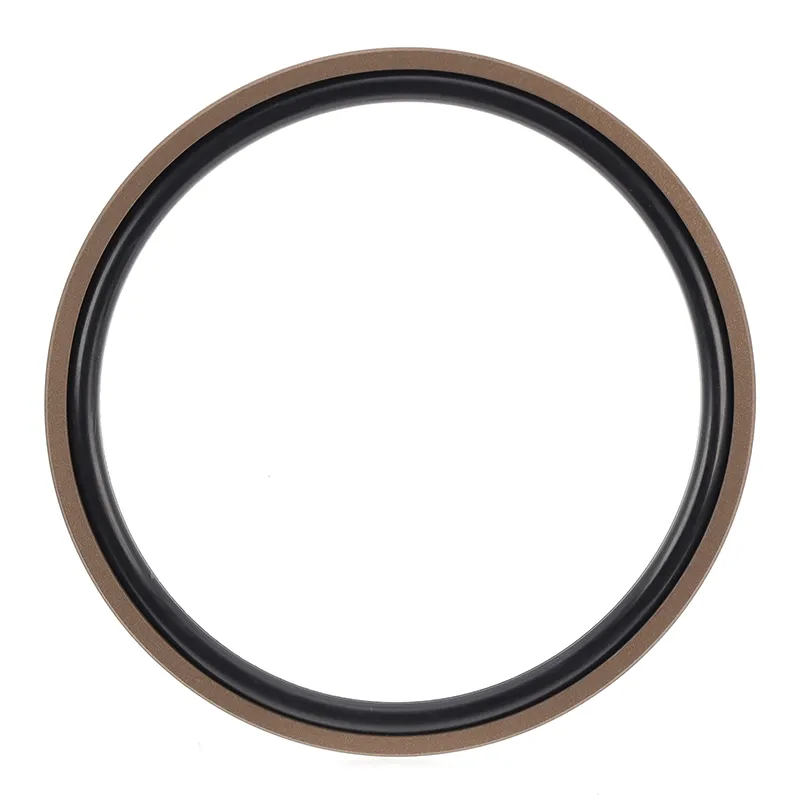

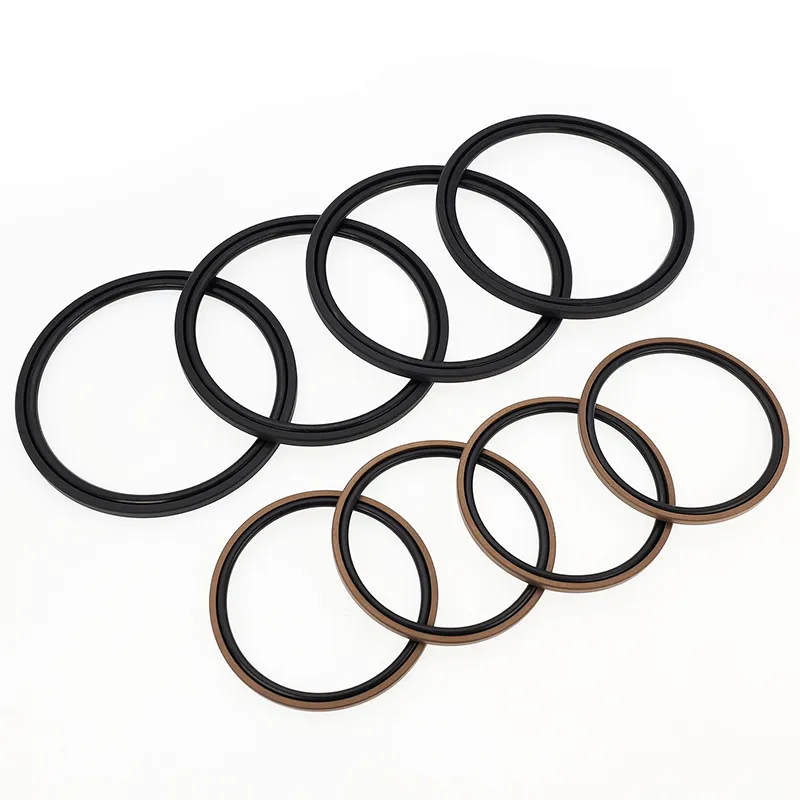

Etanșarea combinată pătrată (Glyd Ring Seal) pentru pistoane (alezaj) constă dintr-un inel de etanșare dreptunghiular umplut cu PTFE și un inel O. Este potrivit pentru etanșarea sub presiune bidirecțională în mișcare hidraulică alternativă. Inelul O oferă forță radială și compensează uzura inelului de etanșare. Este utilizat în general împreună cu un inel de ghidare. Pentru diametrele cilindrilor mai mici de 30 mm, trebuie utilizat un design cu canelura despicat (deschis).
1. Frecare scăzută, rezistență scăzută la pornire, mișcare lină, frecare dinamică și statică egală și fără fluaj;
2. Stabilitate la presiune ridicată sub presiune și condiții dure;
3. Durată lungă de viață, potrivită pentru lubrifiere fără ulei;
4. Potrivit pentru etanșarea mediilor cu vâscozitate scăzută, cum ar fi apa.
|
Presiune Mpa |
Temperatura ℃ |
Viteza m/s |
Mediu |
|
≤60 |
-35~+100 (O-ring NBR) |
≤6 |
Ulei hidraulic pe bază de minerale, fluid ignifug (HFA/HFB), apă etc. |
|
-20~+200 (O-ring FKM) |
1. Materiale disponibile pentru inele O: cauciuc nitril-butadien R01 (NBR), cauciuc fluor R02 (FKM), etc.
2. Material inel de etanșare: Material standard: PTFE3; alte materiale disponibile includ PTFE2, PTFE4 și PU.
Model de comanda: RC61-40x29x4.2-PTFE3-R01; Model de comandă: RC61-B-40x29x4.2-PTFE3-R02
RC61 - Glyd Ring; RC61-B - Etanșare pentru găuri; DxdxL - Cod material
