Seria noastră RCS, prin proiectare profesională și producție tehnică, satisface nevoile diverse ale sigiliilor de întoarcere a sigiliilor cu tije de piston, oferind soluții precise de la scenarii generale la condiții de muncă extreme.

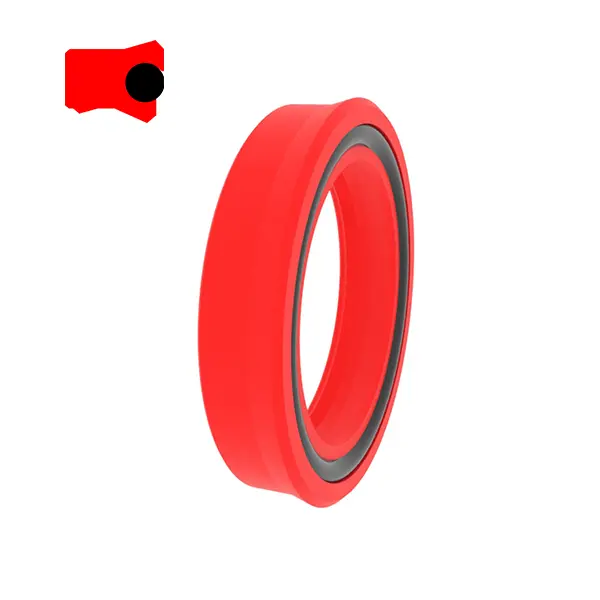

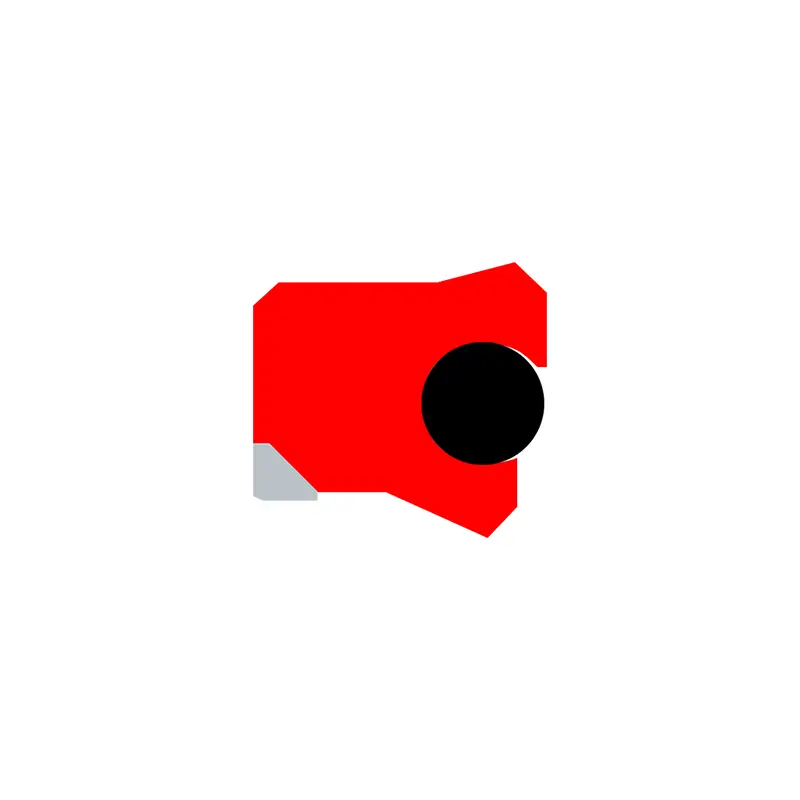

În ceea ce privește proiectarea structurală, modelele de bază sunt centrate pe stabilitate și ușurință de utilizare: RCS101/103 îmbunătățește stabilitatea de încorporare prin inele O sau buze auxiliare, în special pentru accidente vasculare cerebrale; RCS102/104R/117R acceptă presiuni mai mari prin optimizarea compatibilității materialelor și a canelurii (cum ar fi RCS102R pentru scenarii standard de înaltă presiune a canelurii). Pentru sistemele pneumatice, RCS105/205 adoptă un design special al buzelor pentru a menține filmul de ulei lubrifiant și pentru a se adapta la mediile de lubrifiere/non-lubrifiere.
Sigilii Ruichen se concentrează, de asemenea, pe inovația materială și funcțională. Modelele precum RCS118/119/124-129 folosesc politetrafluoroetilen (PTFE) sau poliuretan ca corp principal, combinate cu izvoare de mander sau inele pentru a echilibra presiunea, pentru a obține frecare scăzută, uzură anti-uscată și rezistență la coroziune, îndeplinirea cerințelor de curățare și rezistență la temperatură ridicată a echipamentelor chimice și a echipamentelor de umplere a alimentelor. RCS129 poate forma un sistem de etanșare cu RCS101, care este potrivit pentru mașini de mers și echipamente hidraulice grele; RCS126-128 optimizează etanșarea la presiune joasă prin proiectarea asimetrică a piesei V și este personalizată pentru industria farmaceutică și chimică.
Pentru condiții de lucru complexe, RCS120/138 și alte garnituri cu acțiune dublă au un design integrat de inel de sprijin, care este rezistent la presiune și distorsiune ridicată și se adaptează la canelurile compacte; RCS131 este un înlocuitor de inel O, care este atât rezistent la extrudare, cât și la rezistența chimică și a devenit alegerea preferată pentru industria alimentară și farmaceutică. Și RCS116/216 pot repara rapid cilindrii vechi prin instalarea de fixare pentru a reduce costurile de oprire.
Seria RCS ajută clienții să facă față cu presiunea ridicată, cu viteză mare, media corozivă și provocări speciale ale industriei și să îmbunătățească fiabilitatea și viața echipamentelor.
Caracteristici și aplicații ale produsului:
Garniturile de întoarcere a garniturii tijei pistonului sunt potrivite pentru cilindrii și cilindrii hidraulici, vehicule de inginerie, utilaje agricole, macarale și echipamente hidraulice marine, mașini -unelte.
Folosit în utilaje industriale grele, prese, industrie chimică, cilindri de petrol rapid și industrie alimentară de utilaje de poziționare, industrie farmaceutică.
Avantaje
Garniturile de cotitură a garniturii tijei pistonului sunt încorporate în canelură în mod stabil, cu o gamă largă de temperatură, performanță excelentă de etanșare statică și dinamică și capacitate puternică de recuperare a uleiului rezidual în condiții dinamice. Fricțiune scăzută, fără târâre, rezistență ridicată la uzură, valori statice și de frecare scăzute, doar performanță anti-extrudare bună, o conductivitate termică bună și o gamă largă de temperatură.
Potrivit pentru tije de piston vechi, tip deschis ușor de instalat.

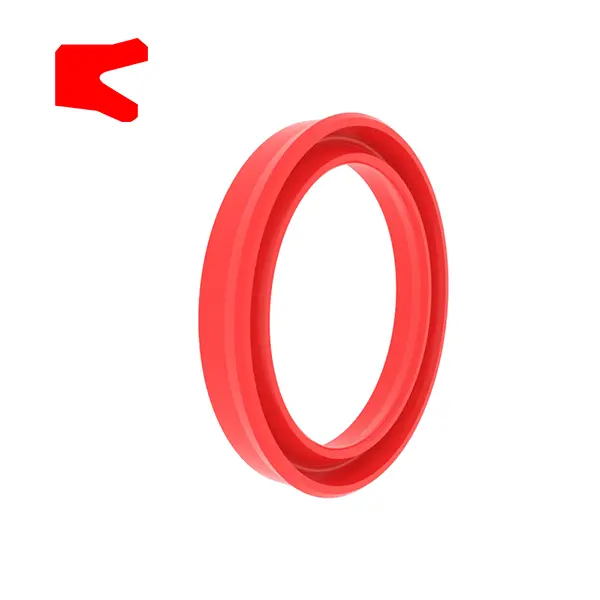

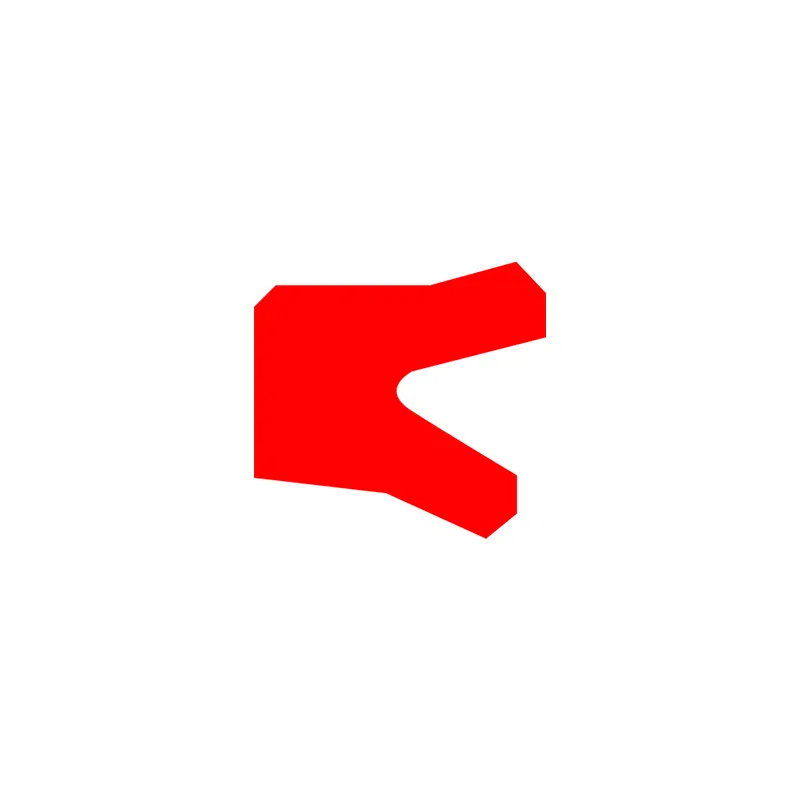

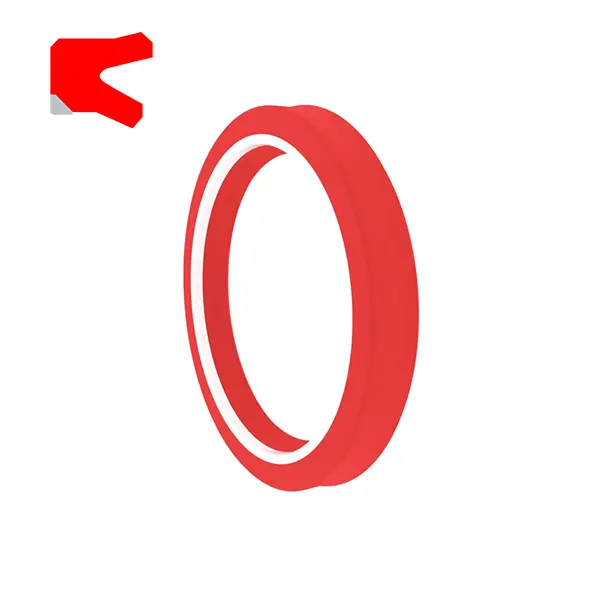

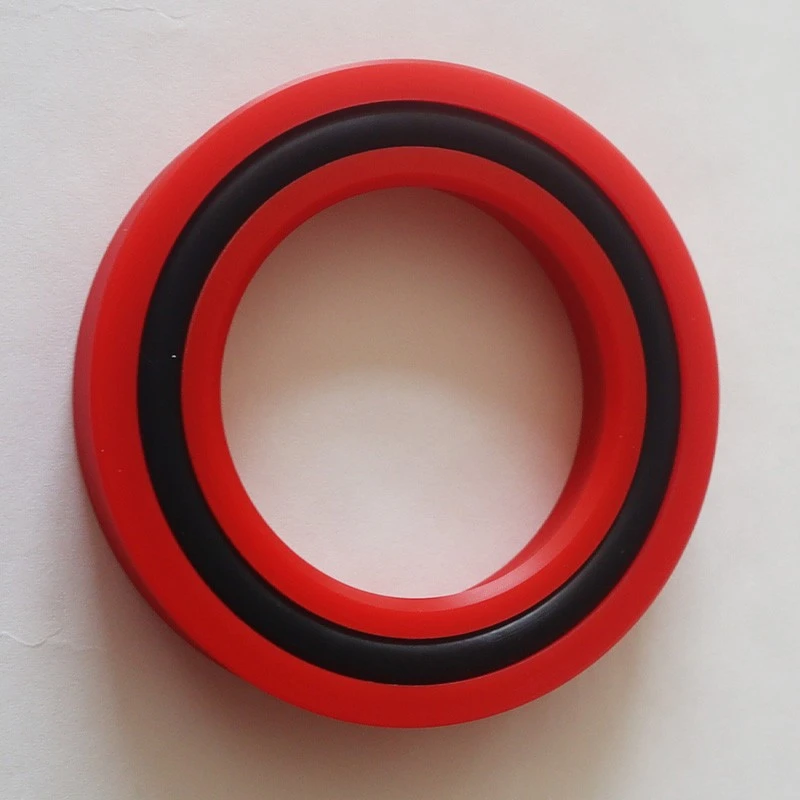

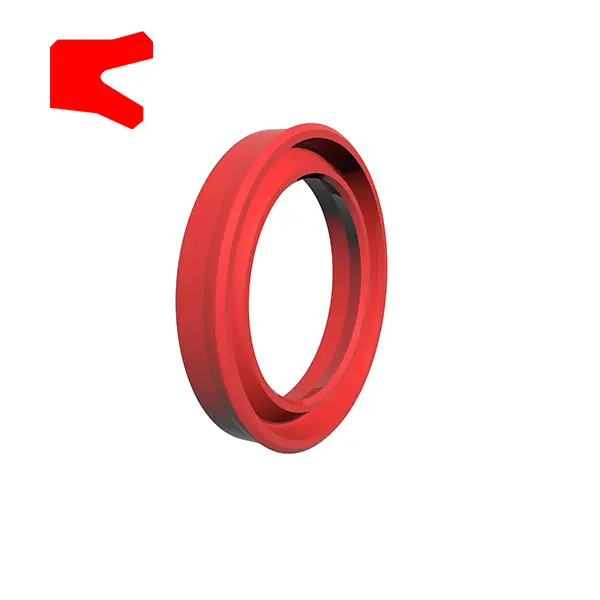

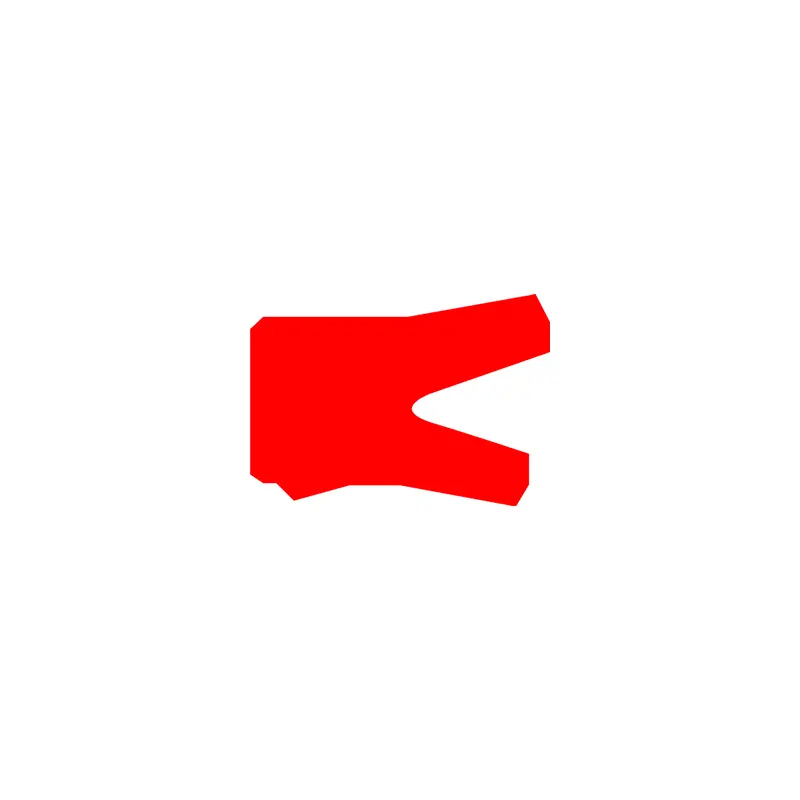

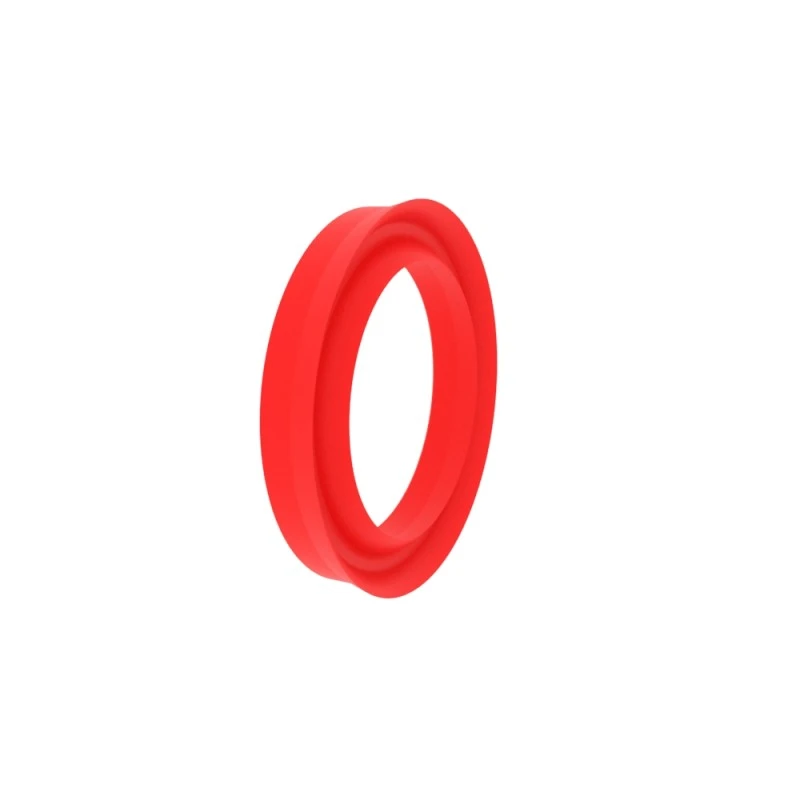

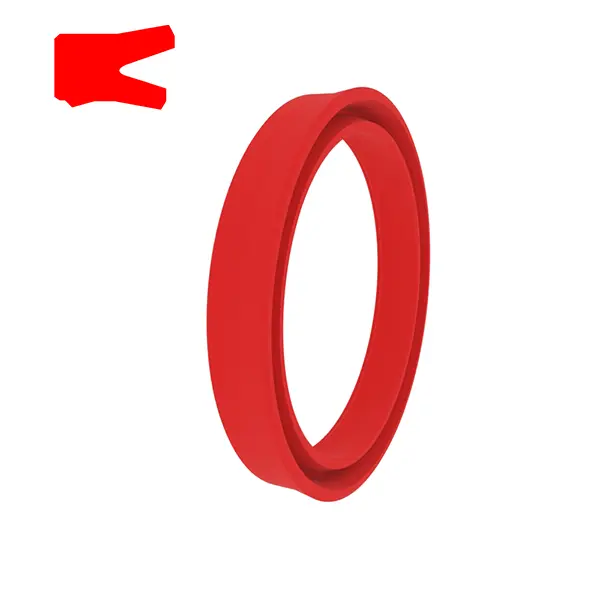

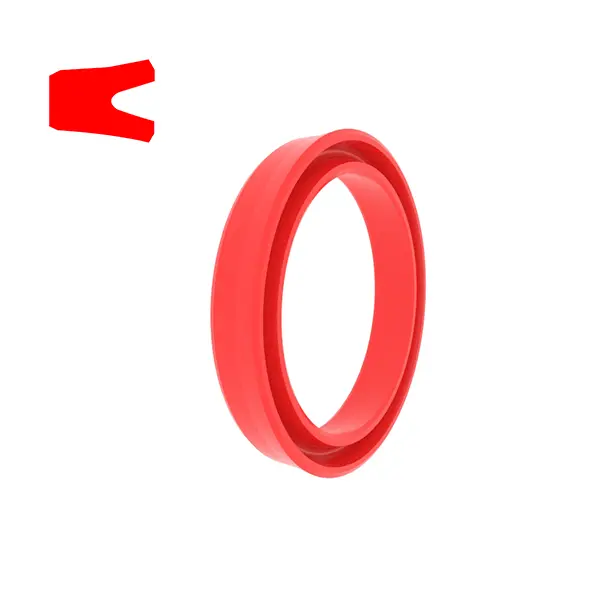

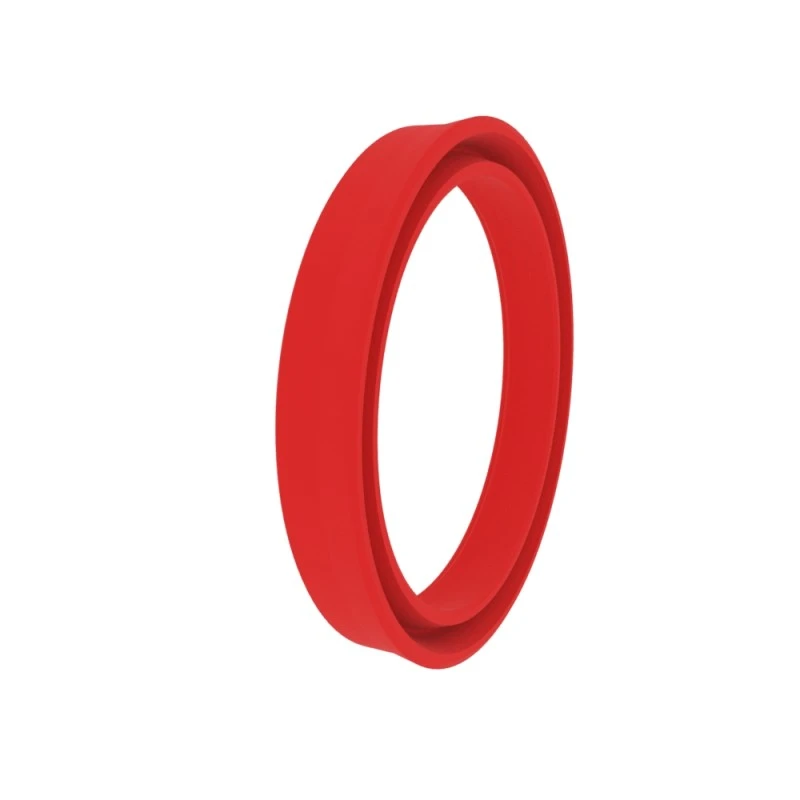

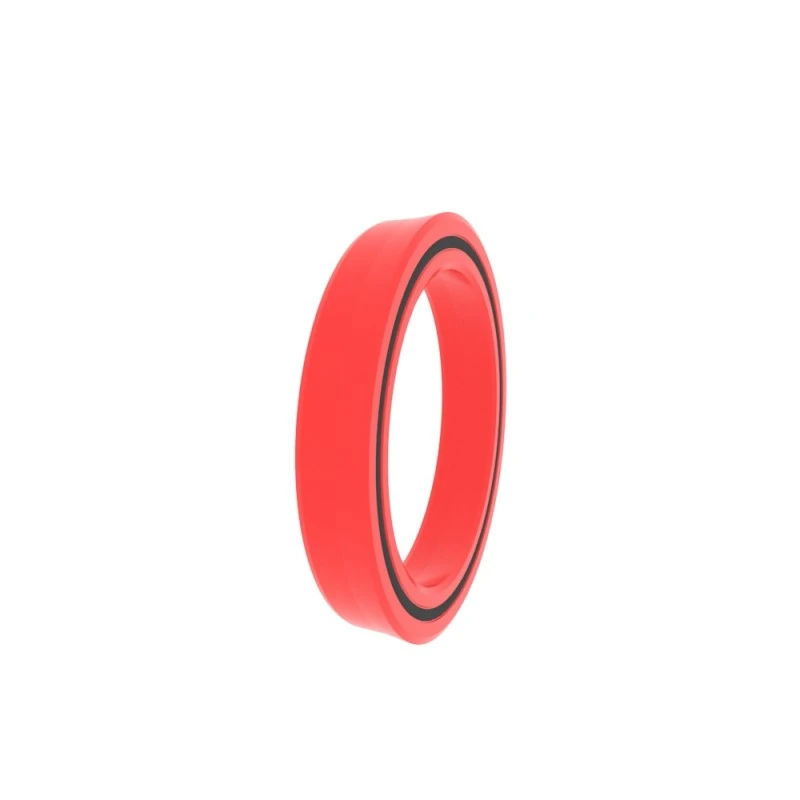

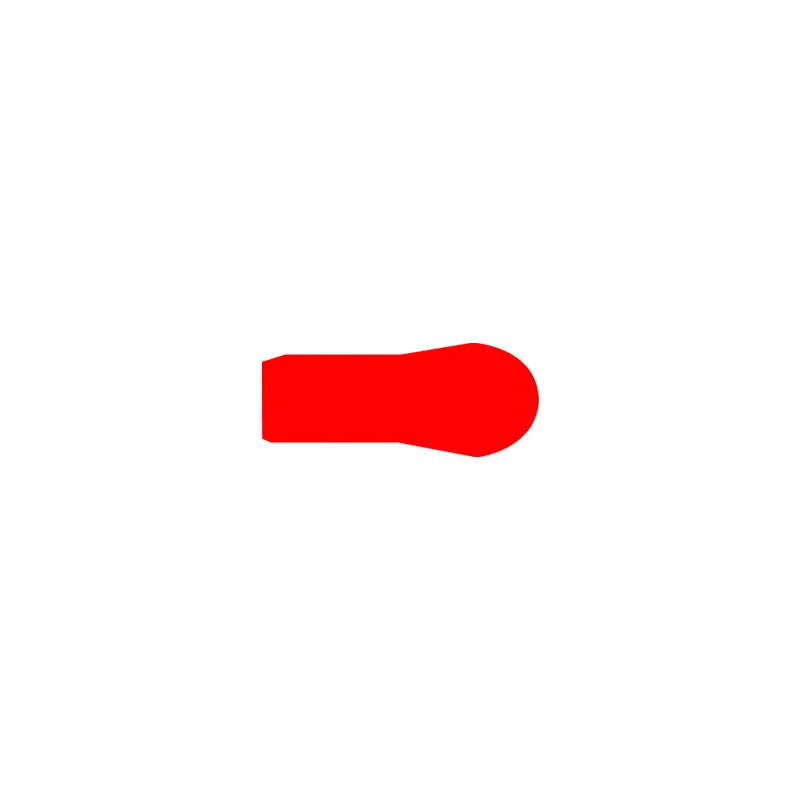

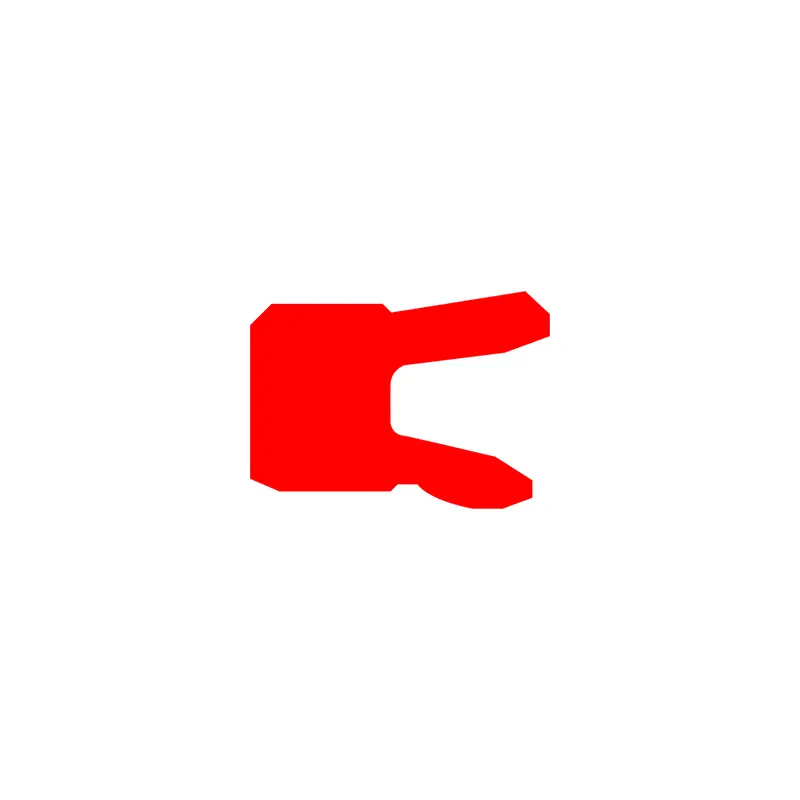

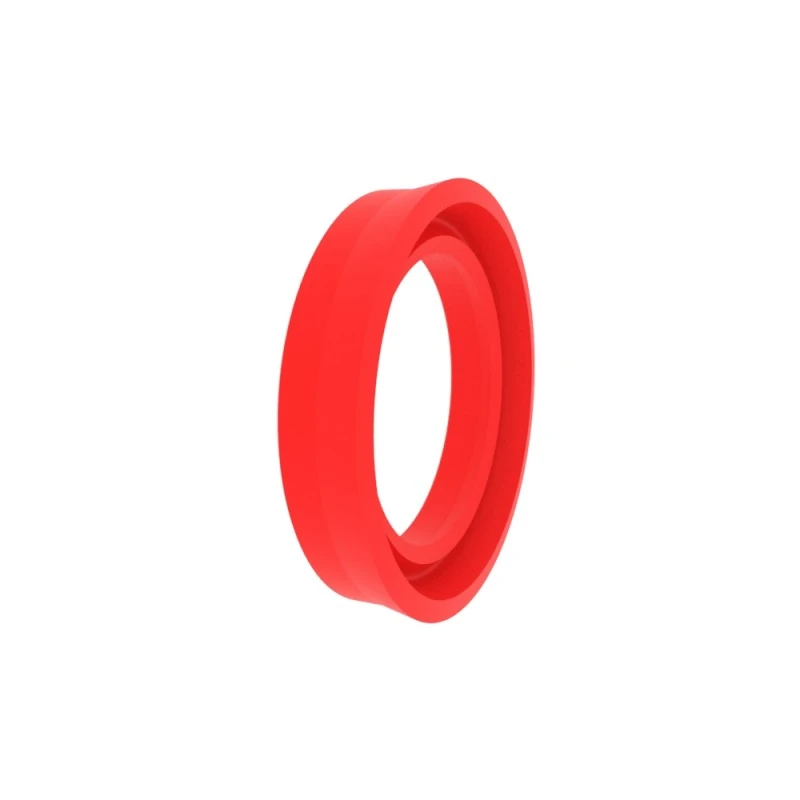

RCS101

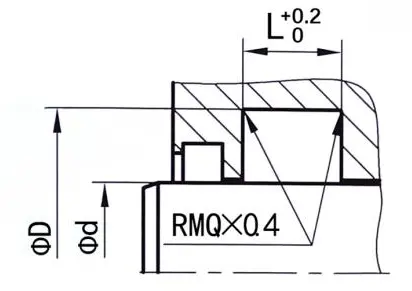

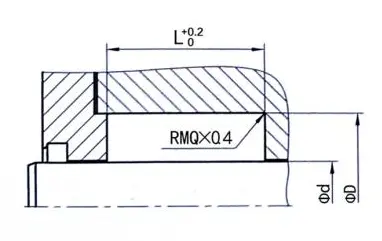

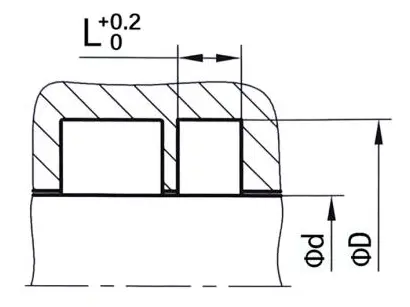

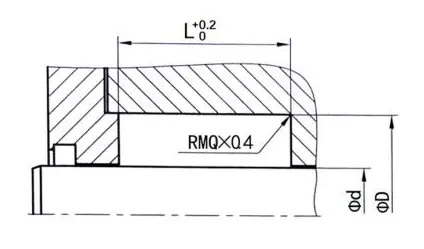

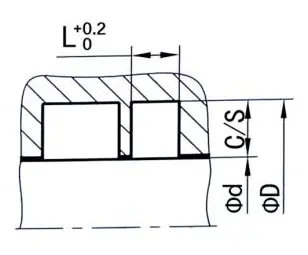

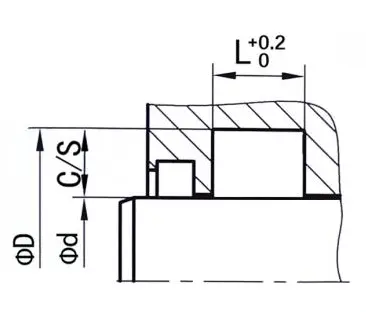

Dimensiunea comenzii
Φd ...... diametrul exterior
Φd ...... diametrul interior
L ...... lățimea canelurii
| Finisaj de suprafață | R tmax (μm) | RA (μM) |
| Garnituri alunecătoare de cauciuc/poliuretan care se potrivește cu suprafață Garnituri alunecătoare de suprafață care se potrivește | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Fund de canelură Partea groovei | ≤6.3 ≤15 | ≤1.6 ≤3 |
| Raportul de lungime a suportului profilului TP | 50%-95% |
|
| Toleranţă | |
| Φd | f8 |
| Φd | H10 |
Exemplu de comandă
Model: RCS101
Dimensiunea canelurii: 100x115x10
Material: RC-PU-H

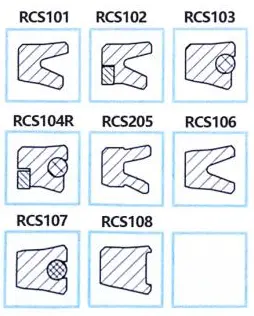

Tip de etanșare: RCS101, RCS102, RCS103, RCS104, RCS205, RCS106, RCS107, RCS108, RCS117, RCS121
Aplicație principală: Potrivit pentru cilindri hidraulici și pneumatici
Avantaje: încorporare stabilă în canelură, gamă largă de temperatură, performanță excelentă de etanșare statică și dinamică, capacitate puternică de extracție a uleiului rezidual în condiții dinamice.
Material: poliuretan, cauciuc
| Exemple de etanșare a canelurii | Următoarele sunt dimensiuni standard de canelură (se pot produce garnituri de praf de orice dimensiune în intervalul de dimensiuni) | ||||||||
 |
 |
Φd | Φd | L | c/s | Diferență maximă de extrudare | |||
| 100 de bară | 250BAR | 400bar | |||||||
| 5-24.9 | Φd+8 | 6.3 | 4 | 0.50 | 0.35 | 0.25 | |||
| 25-49.9 | Φd+10 | 8 | 5 | 0.50 | 0.35 | 0.25 | |||
| 50-149.9 | Φd+15 | 10 | 7.5 | 0.50 | 0.35 | 0.25 | |||
| 150-229.9 | Φd+20 | 14 | 10 | 0.50 | 0.35 | 0.25 | |||
| 300-499.9 | Φd+25 | 17 | 12.5 | 0.50 | 0.35 | 0.25 | |||
| 500-699.9 | Φd+30 | 25 | 15 | 0.50 | 0.35 | 0.25 | |||
| ＞ 700 | Φd+40 | 32 | 20 | 0.60 | 0.40 | 0.30 | |||
| ＞ 1000 | Φd+50 | 40 | 25 | 0.70 | 0.50 | 0.40 | |||

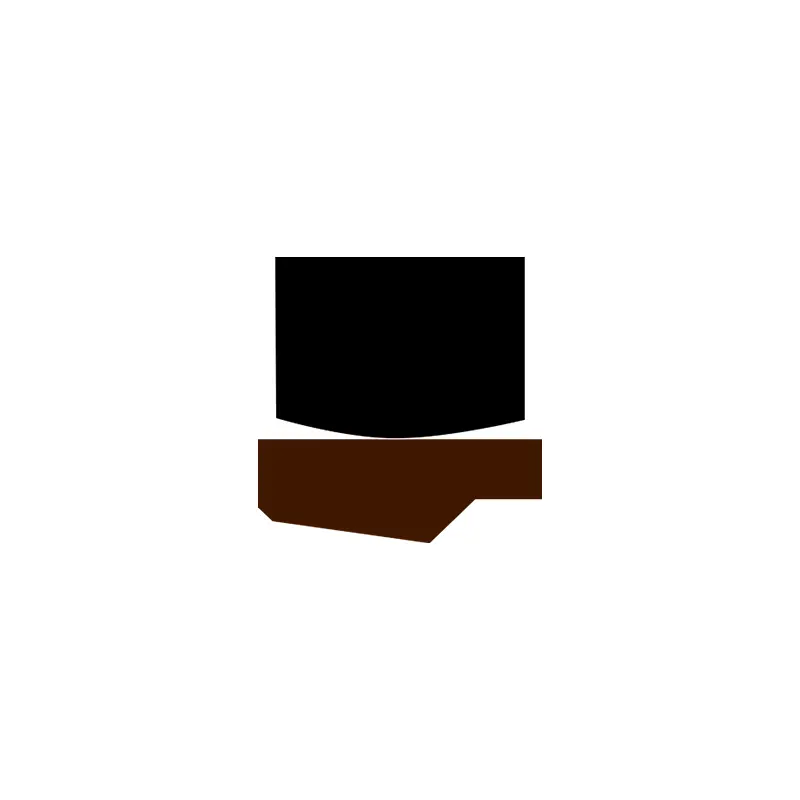

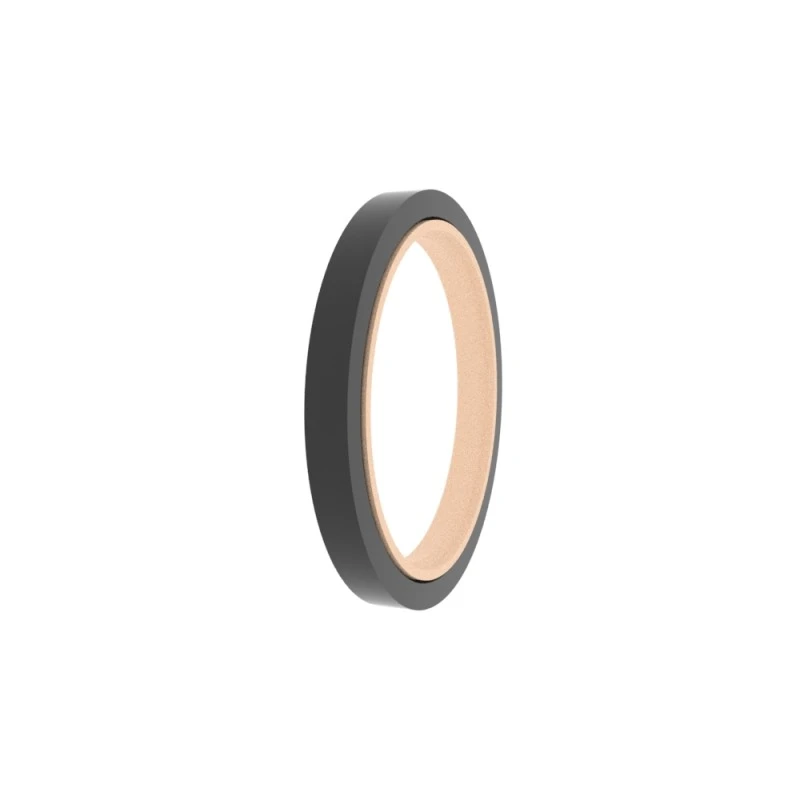

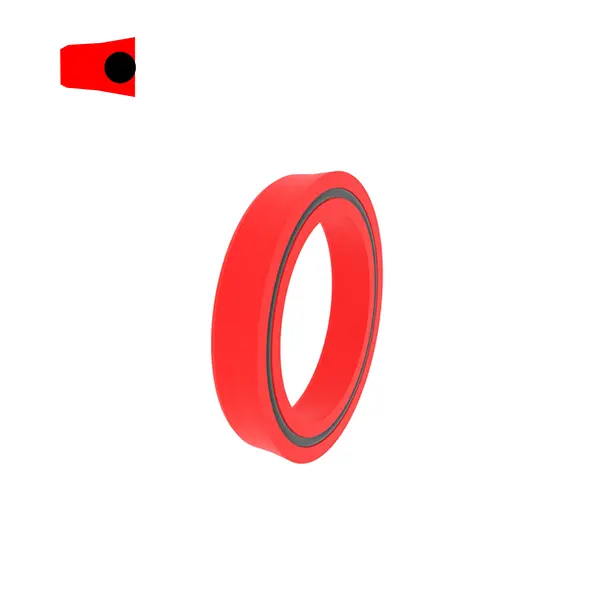

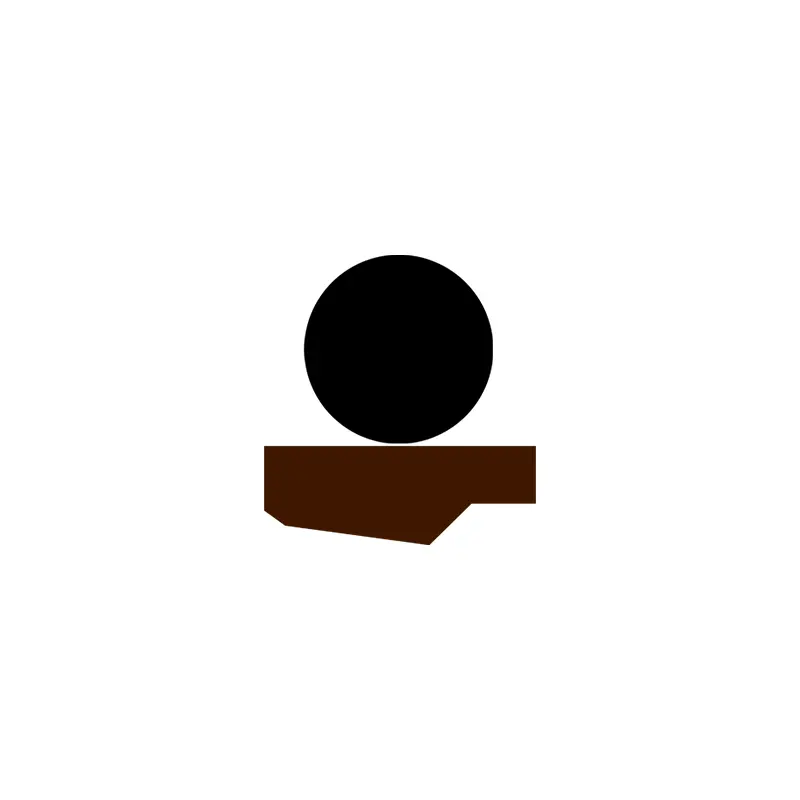

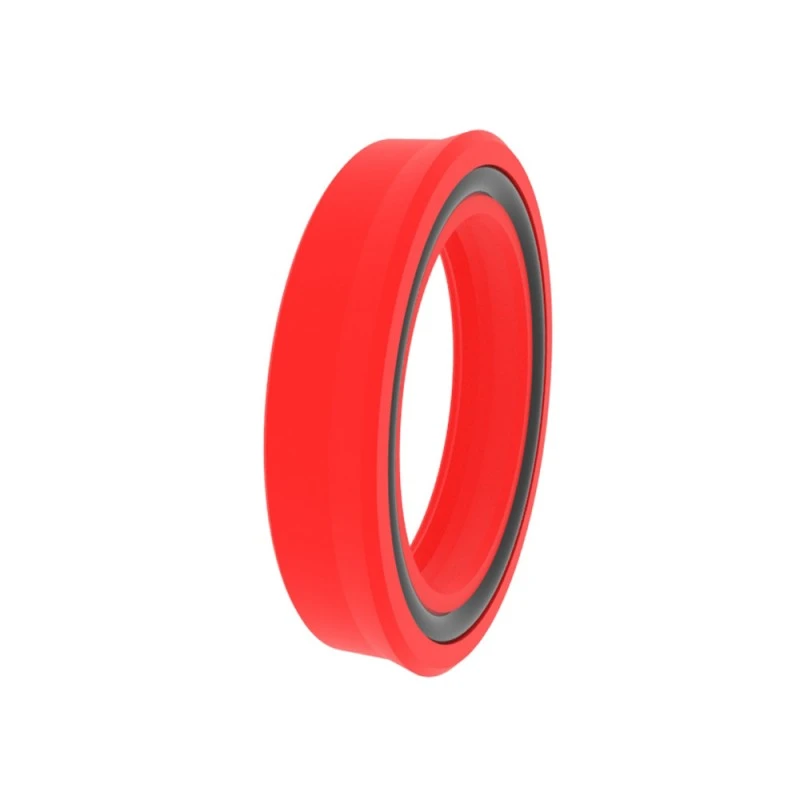

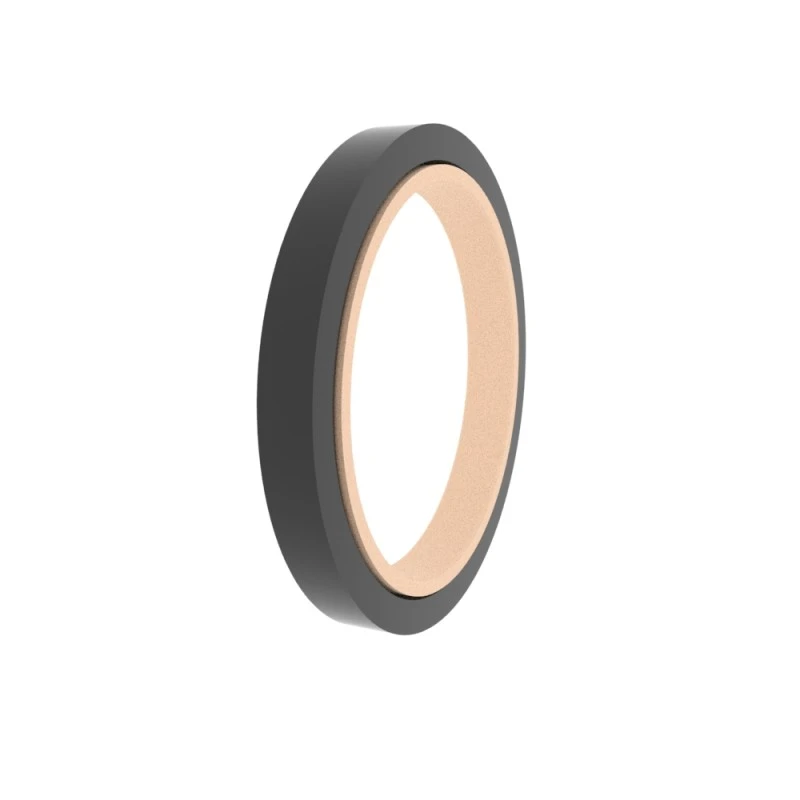

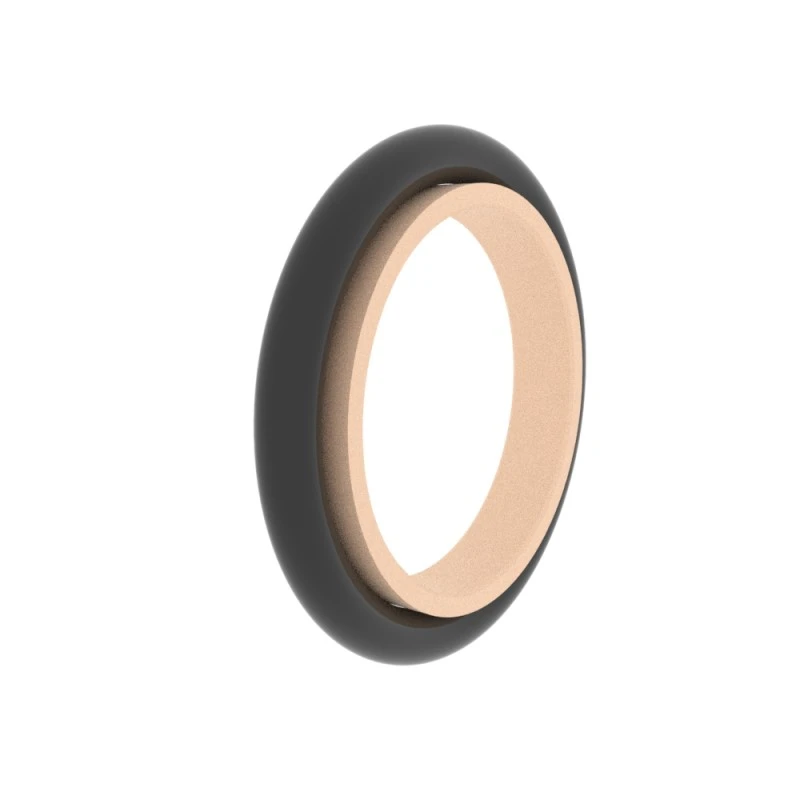

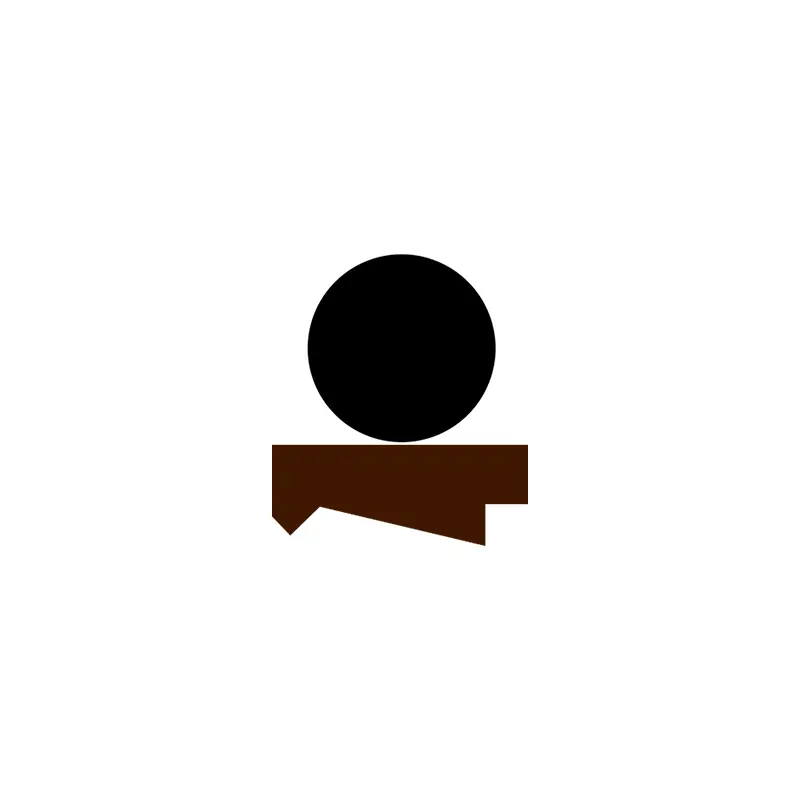

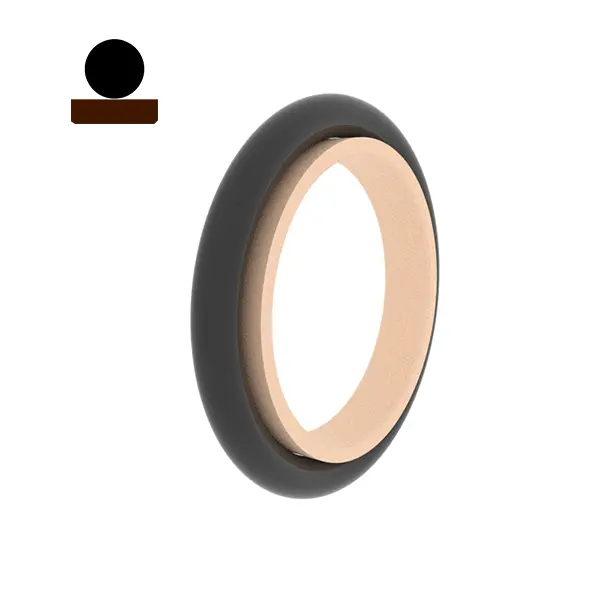

RCS109
Dimensiunea comenzii
Φd ...... diametrul exterior
Φd ...... diametrul interior
L ...... lățimea canelurii
|
Finisaj de suprafață |
R tmax (μm) |
RA (μM) |
|
Garnituri alunecătoare de cauciuc/poliuretan care se potrivește cu suprafață Garnituri alunecătoare de suprafață care se potrivește |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Fund de canelură Partea groovei |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Raportul de lungime a suportului profilului TP |
50%-95% |
|
|
Toleranţă |
|
|
Φd |
f8 |
|
Φd |
H10 |
Exemplu de comandă

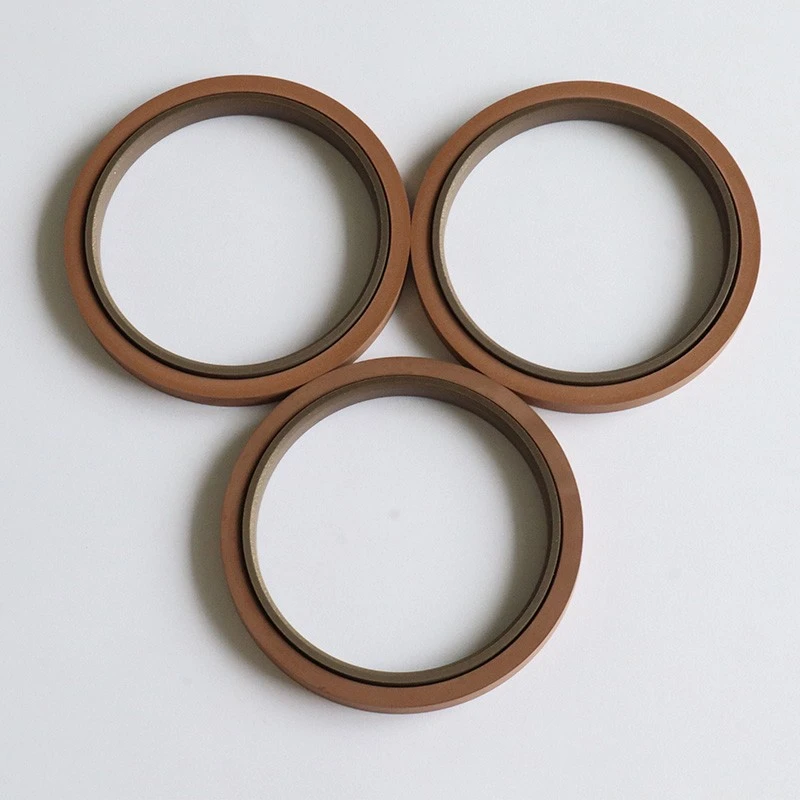

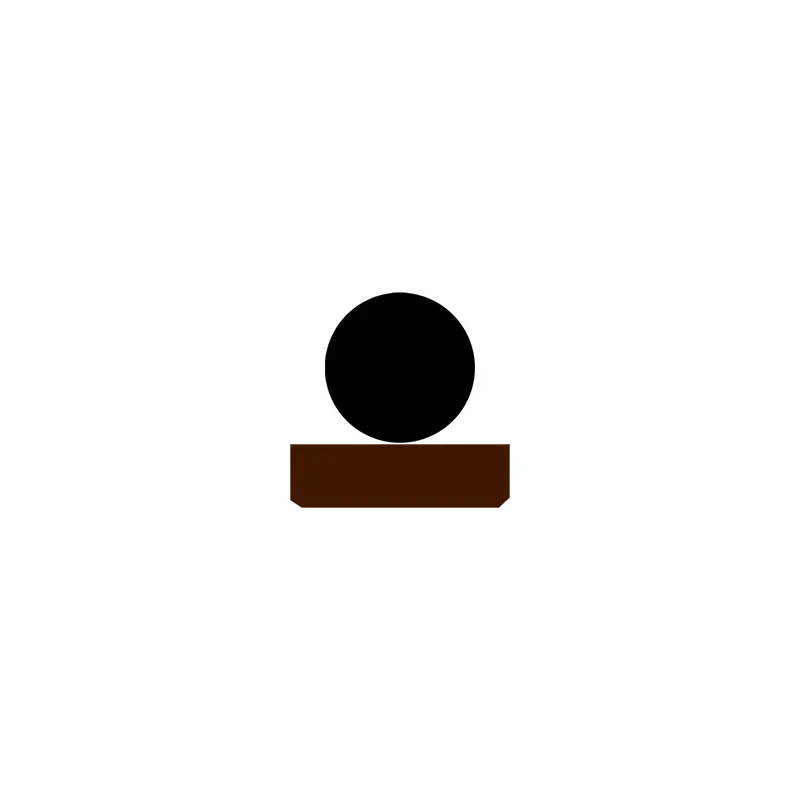

Model: RCS109
Dimensiunea canelurii: 100x115.1x6.3
Material: PTFE3+NBR
Tip de etanșare: RCS109
Aplicație principală: vehicule de inginerie, utilaje agricole, macarale, echipamente hidraulice marine, mașini -unelte.
Avantaje: frecare scăzută, fără fluaj, rezistență ridicată la uzură, doar o performanță anti-extrudare bună, o conductivitate termică bună, o canelură de încorporare stabilă, o gamă largă de temperatură.
Material: tetrafluoroetilenă, cauciuc nitril sau cauciuc fluor
|
Exemple de etanșare a canelurii |
Următoarele sunt dimensiuni standard de canelură (se pot produce garnituri de praf de orice dimensiune în intervalul de dimensiuni) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Diferență maximă de extrudare |
|||
|
100 de bară |
200bar |
400bar |
|||||||
|
5-7.9 |
Φd+4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
8-18.9 |
Φd+7.3 |
3.2 |
3.64 |
0.40 |
0.25 |
0.15 |
|||
|
19-37.9 |
Φd+10.7 |
4.2 |
5.35 |
0.40 |
0.25 |
0.20 |
|||
|
38-199.9 |
Φd+15.1 |
6.3 |
7.55 |
0.50 |
0.30 |
0.20 |
|||
|
200-255.9 |
Φd+20.5 |
8.1 |
10.25 |
0.60 |
0.35 |
0.25 |
|||
|
256-649.9 |
Φd+24 |
8.1 |
12 |
0.60 |
0.35 |
0.25 |
|||
|
650-1000 |
Φd+27.3 |
9.5 |
13.65 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
Φd+38 |
13.8 |
19 |
1.00 |
0.70 |
0.50 |
|||

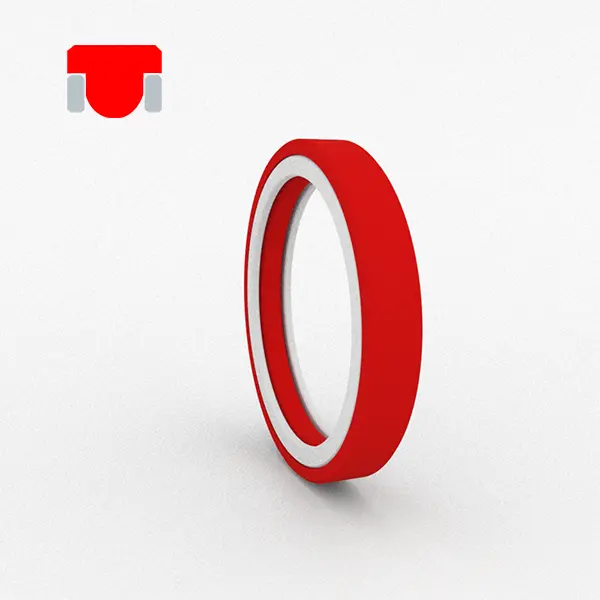

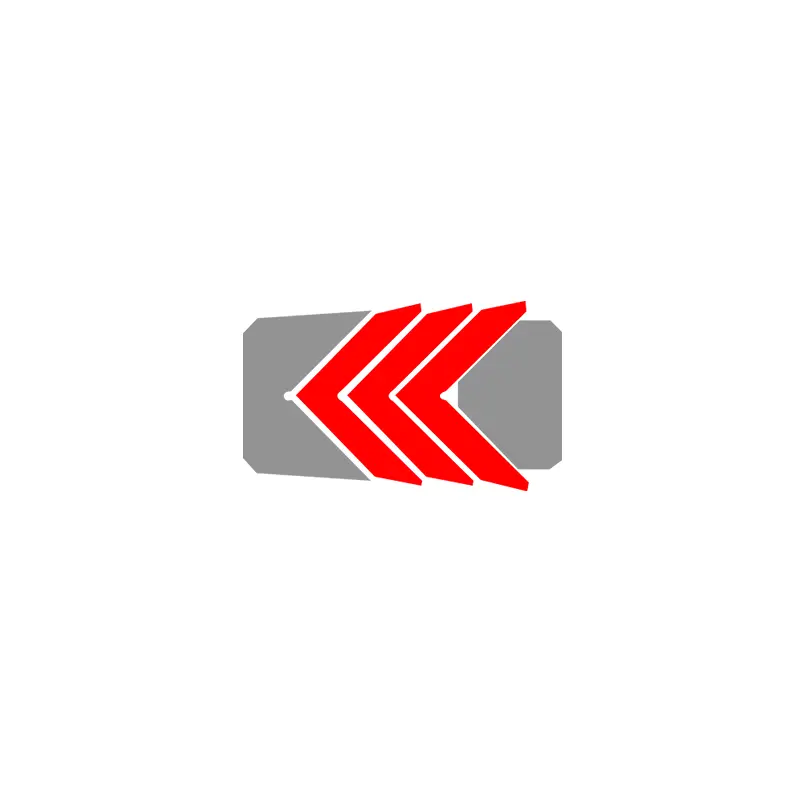

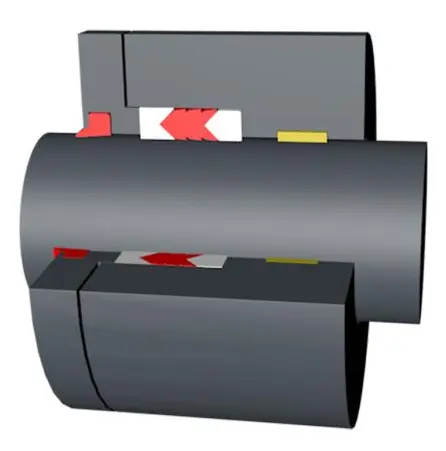

RCS110-112
Dimensiunea comenzii
Φd ...... diametrul exterior
Φd ...... diametrul interior
L ...... lățimea canelurii
|
Finisaj de suprafață |
R tmax (μm) |
RA (μM) |
|
Garnituri alunecătoare de cauciuc/poliuretan care se potrivește cu suprafață Garnituri alunecătoare de suprafață care se potrivește |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Fund de canelură Partea groovei |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Raportul de lungime a suportului profilului TP |
50%-95% |
|
|
Toleranţă |
|
|
Φd |
f8 |
|
Φd |
H10 |
Exemplu de comandă

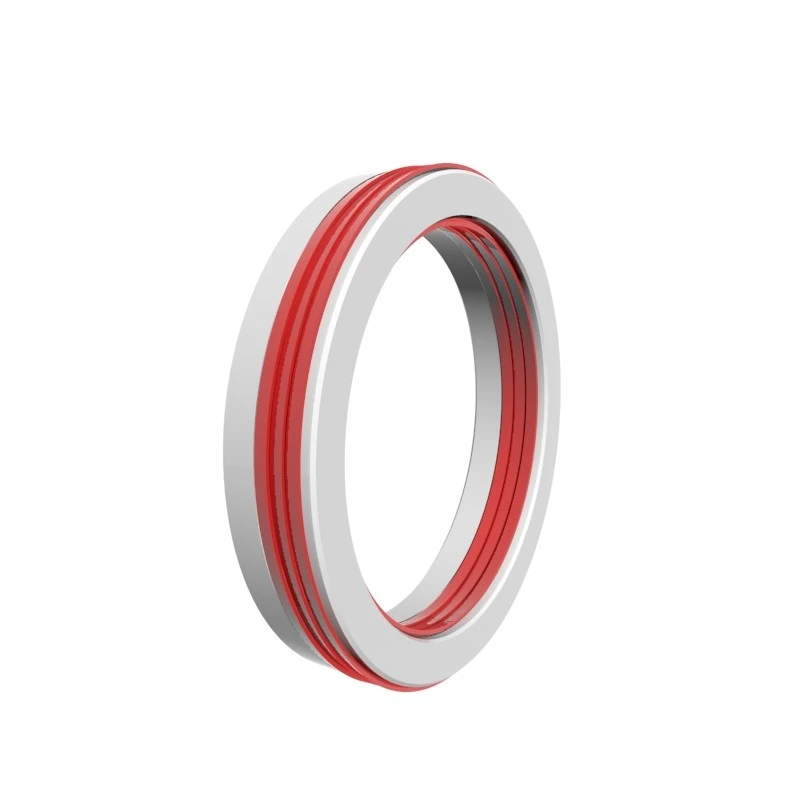

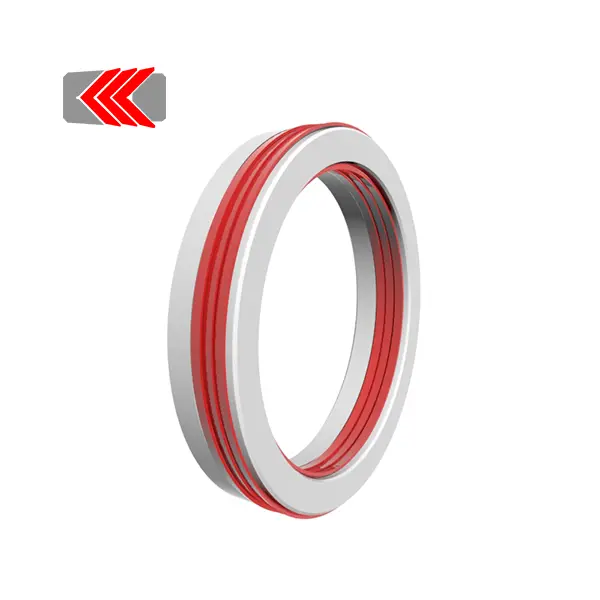

Model: RCS110-112
Dimensiunea canelurii: 100x120x32
Material: RC-PU-H+POM
Tip de etanșare: RCS110-112, RCS126-128
Aplicație principală: pentru utilaje industriale grele, prese
Avantaje: Potrivit pentru tije cu piston vechi, tip deschis ușor de instalat Creeper
Material: poliuretan, polioximetilenă, nylon
|
Exemple de etanșare a canelurii |
Următoarele sunt dimensiuni standard de canelură (se pot produce garnituri de praf de orice dimensiune în intervalul de dimensiuni) |
|||||
|
|
|
Φd |
Φd |
L |
c/s |
|
|
10-39.9 |
Φd+10 |
16 |
5 |
|||
|
40-74.9 |
Φd+15 |
25 |
7.5 |
|||
|
75-149.9 |
Φd+20 |
32 |
10 |
|||
|
150-199.9 |
Φd+25 |
40 |
12.5 |
|||
|
200-299.9 |
Φd+30 |
50 |
15 |
|||
|
300-599.9 |
Φd+40 |
63 |
20 |
|||
|
＞ 600 |
Φd+40 |
80 |
20 |
|||
|
＞ 1000 |
Φd+50 |
100 |
25 |
|||

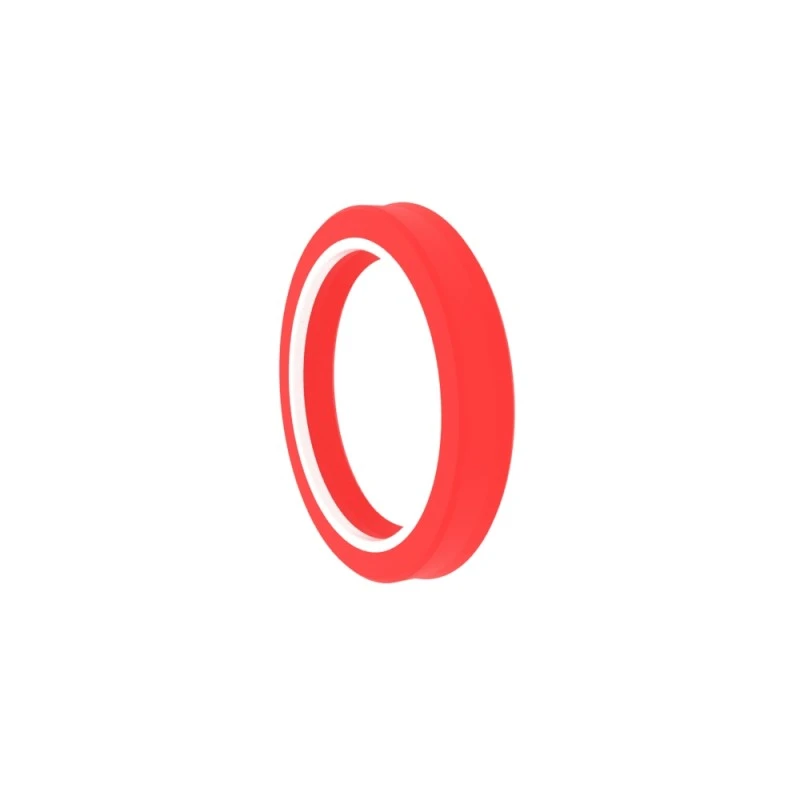

RCS119
Dimensiunea comenzii
Φd ...... diametrul exterior
Φd ...... diametrul interior
L ...... lățimea canelurii
|
Finisaj de suprafață |
R tmax (μm) |
RA (μM) |
|
Garnituri alunecătoare de cauciuc/poliuretan care se potrivește cu suprafață Garnituri alunecătoare de suprafață care se potrivește |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Fund de canelură Partea groovei |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Raportul de lungime a suportului profilului TP |
50%-95% |
|
|
Toleranţă |
|
|
Φd |
f8 |
|
Φd |
H10 |
Exemplu de comandă
Model: RCS119
Dimensiunea canelurii: 100x109.4x7.1
Material: PTFE2+NBR
Tip de etanșare: RCS119
Aplicație principală: industrie chimică, cilindri rapide și utilaje de poziționare. Industria alimentară, industria farmaceutică.
Avantaje: rezistent la temperaturi ridicate și diverse medii chimice, coeficient de frecare scăzut, fără fluaj, caracteristici bune de frecare uscată, valori statice și de frecare scăzute.
Material: PTFE+Spring Leaf
|

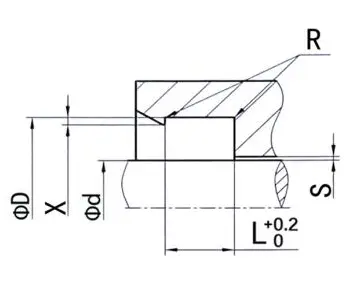

Exemple de etanșare a canelurii |

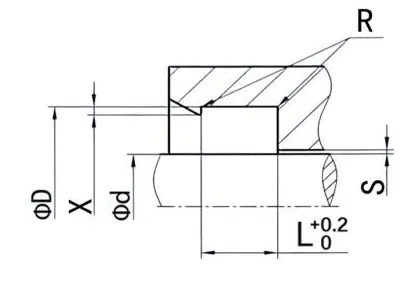

Următoarele sunt dimensiuni standard de canelură (se pot produce garnituri de praf de orice dimensiune în intervalul de dimensiuni) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Diferență maximă de extrudare |
|||
|
100 de bară |
200bar |
400bar |
||||||||
|
10-19.9 |
D+4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
20-39.9 |
D+6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
40-119.9 |
D+9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.20 |
0.10 |
|||
|
120-1000 |
D+12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.25 |
0.12 |
|||
|
＞ 1000 |
D+19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.40 |
0.20 |
|||
