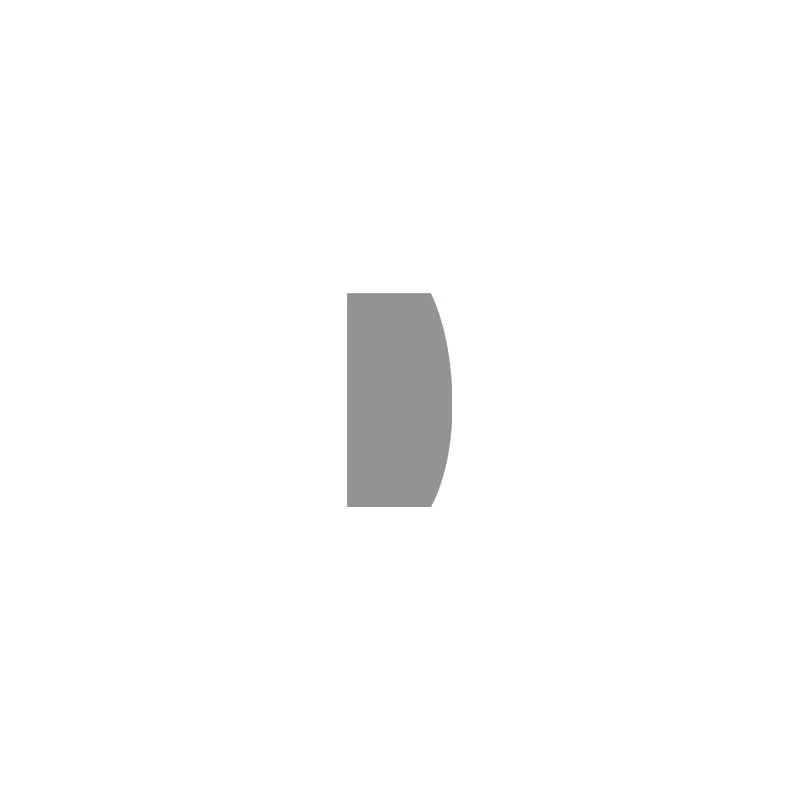

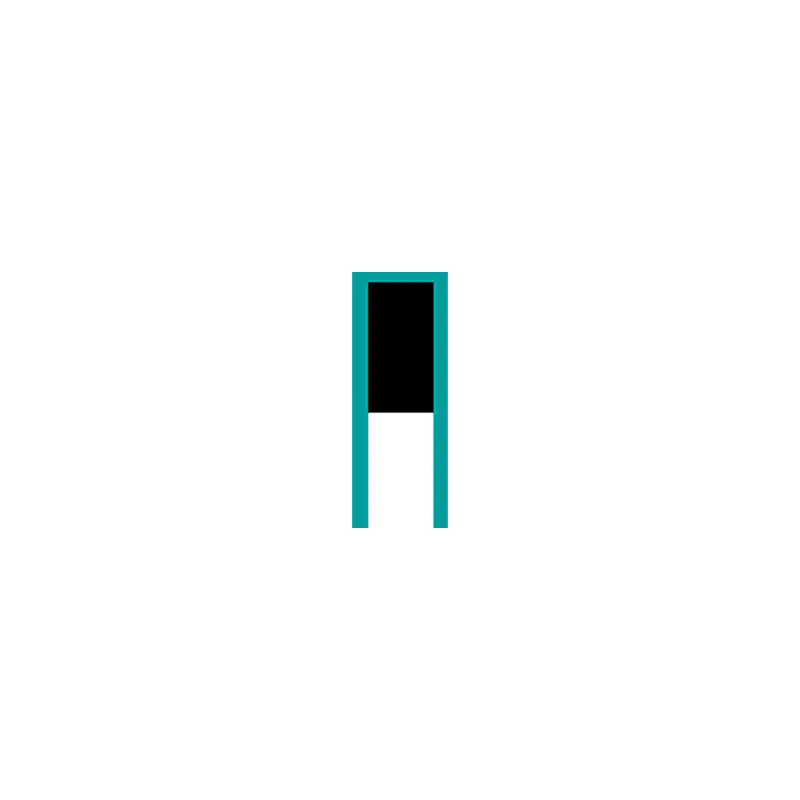

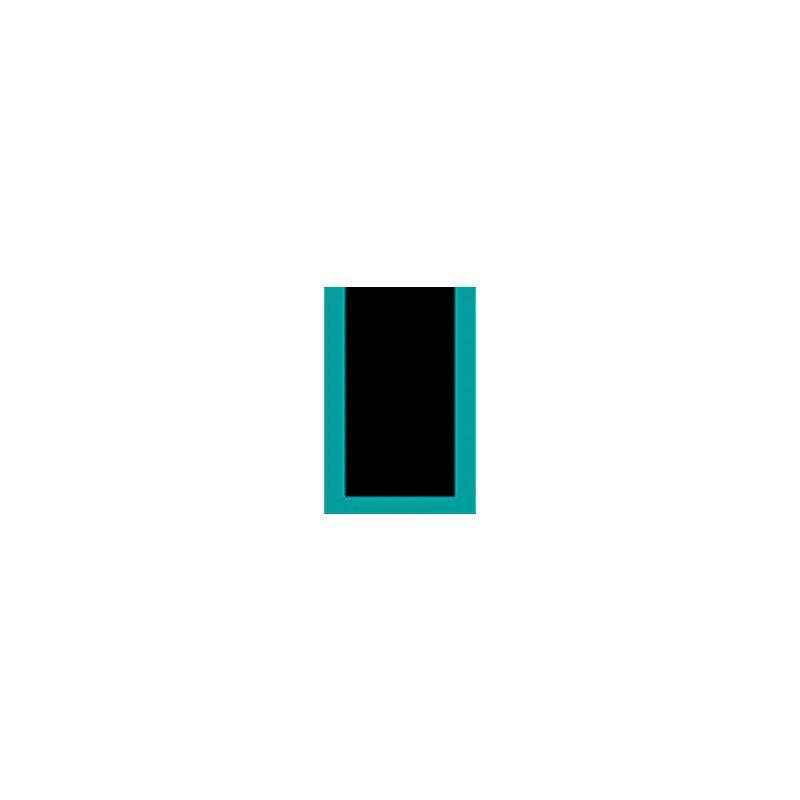

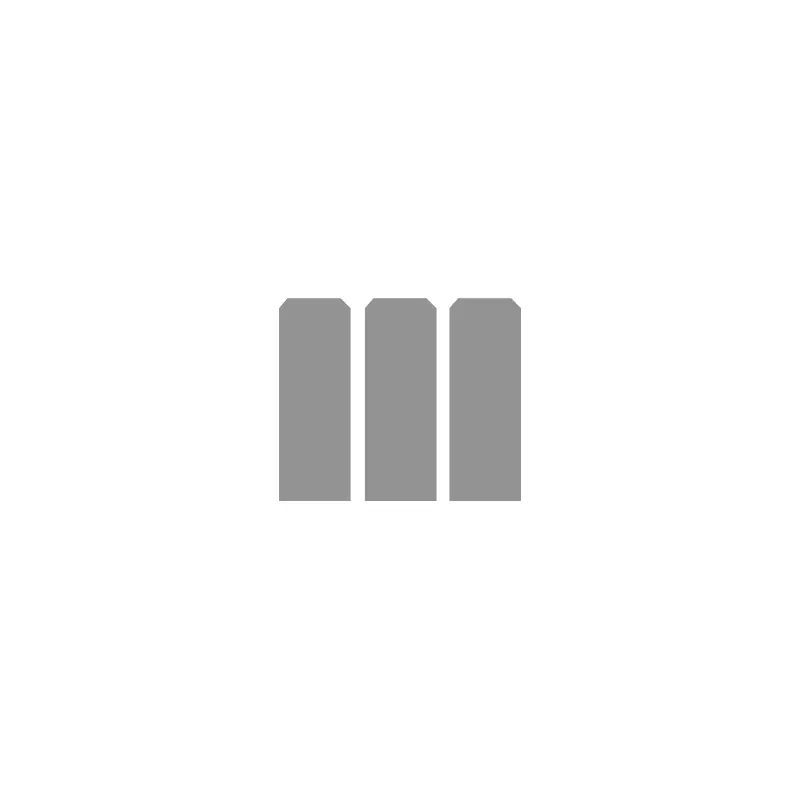

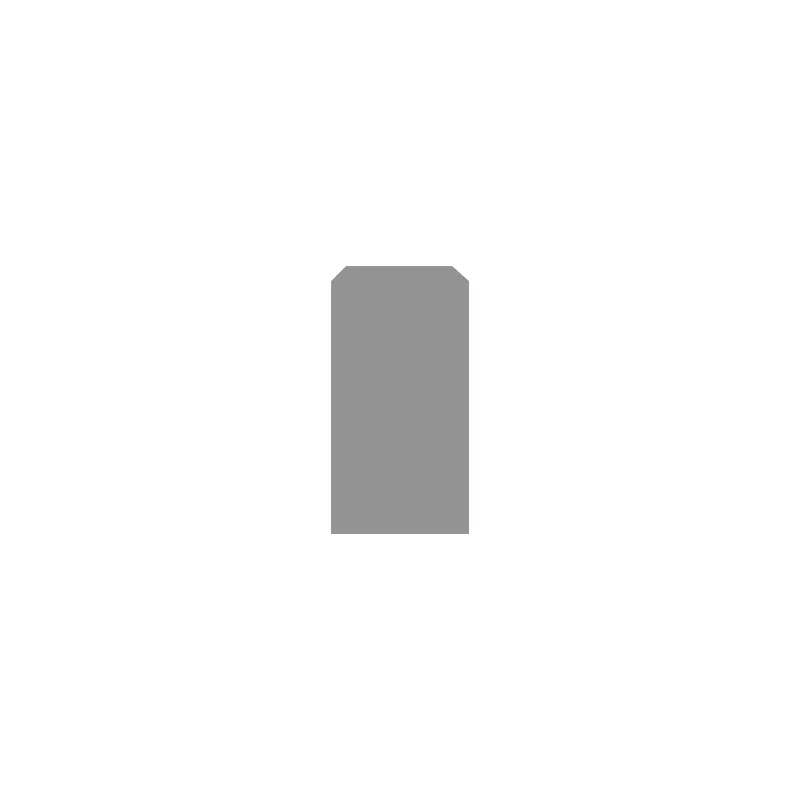

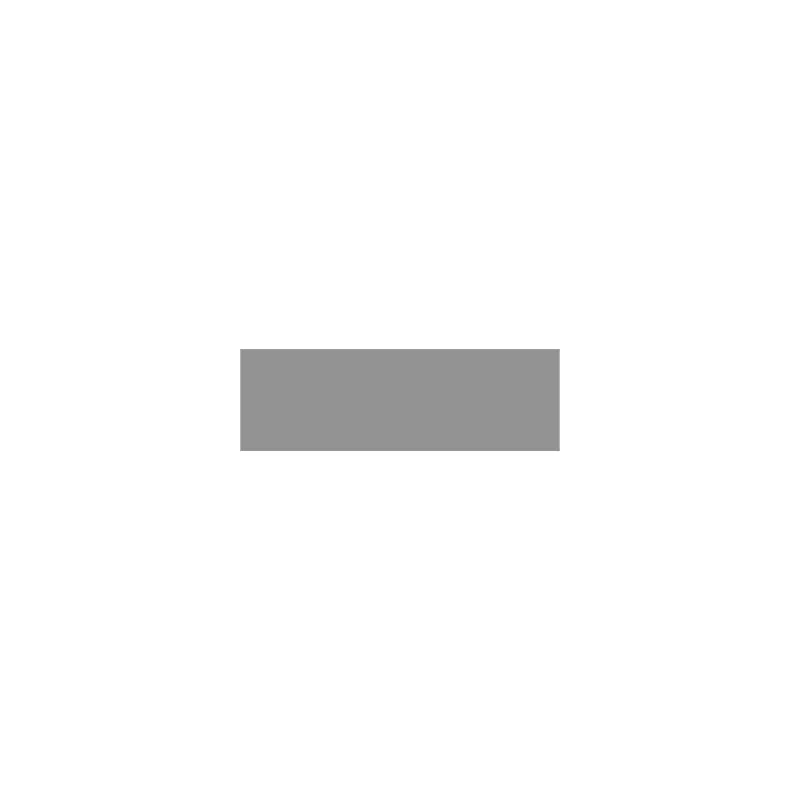

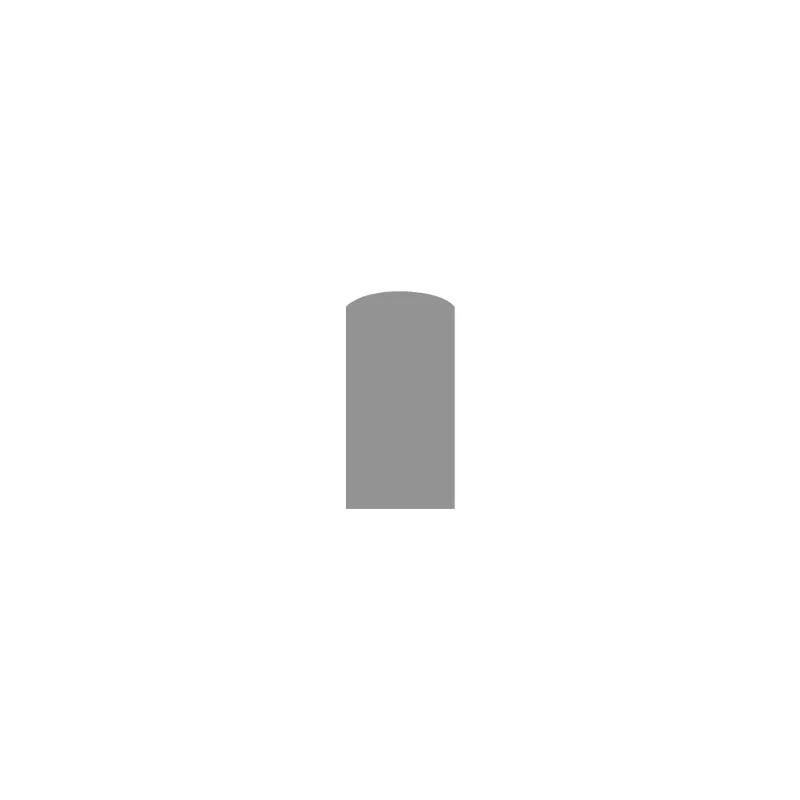

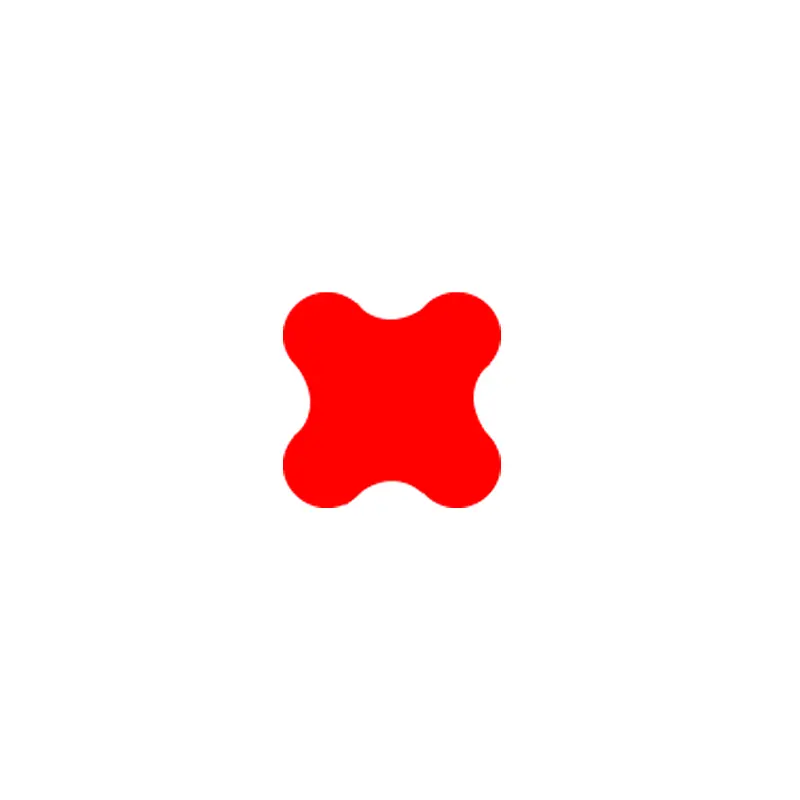

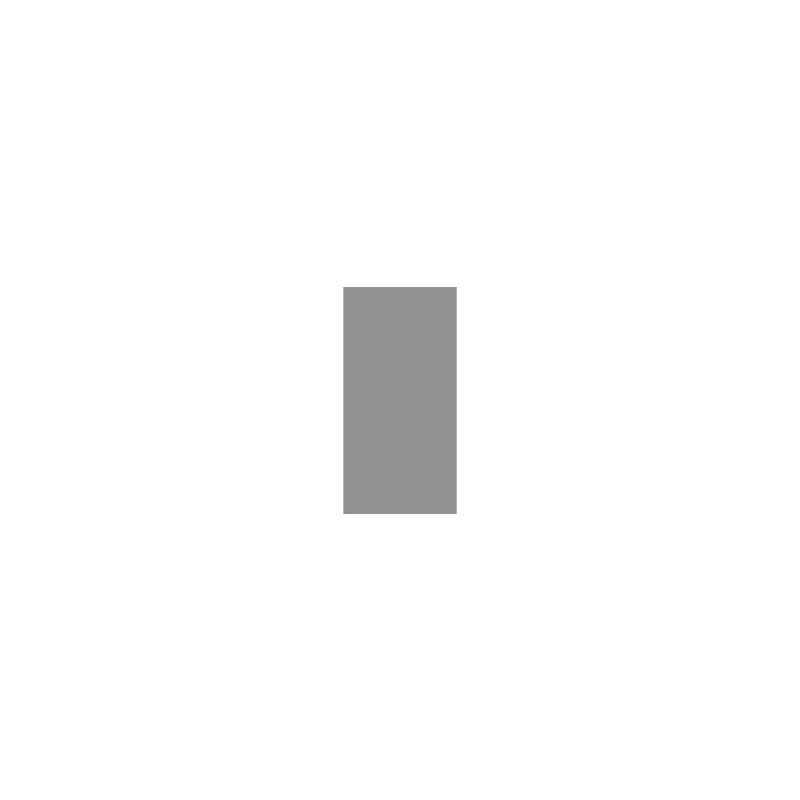

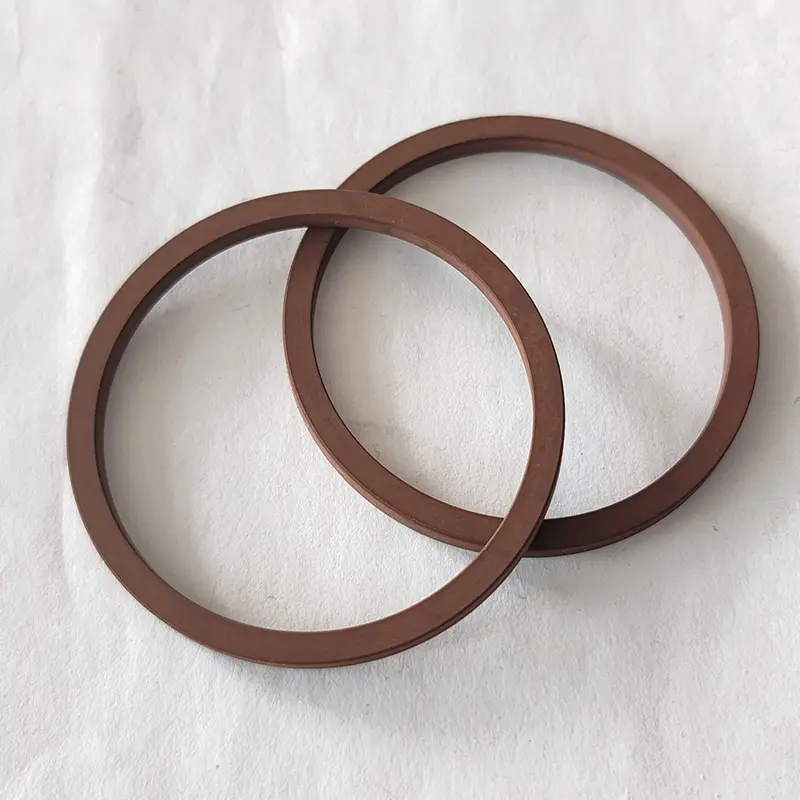

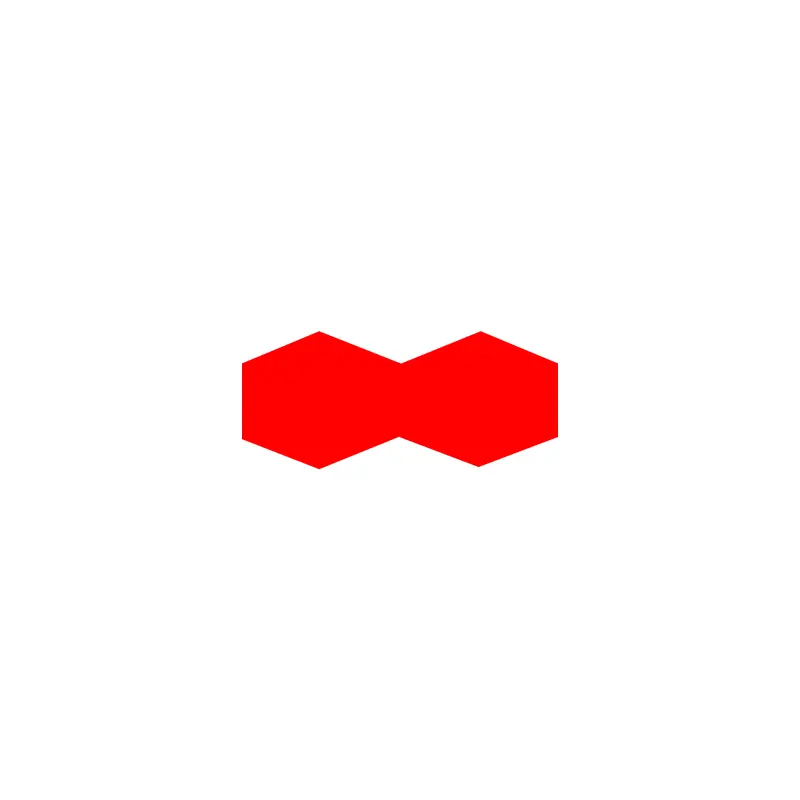

Oferim o gamă completă de soluții de etanșare statică de întoarcere, care acoperă produse speciale standard de scop general și de înaltă presiune. RCFL106/102 și RCK126 sunt modele de bază cu structură simplă și aplicare largă; RCS130/131 și RCFL108 adoptă proiectarea instalării cu diametrul exterior exterior pentru a asigura stabilitatea încorporării canelurii; RCK120/127 și alte produse din serie similare obțin aceeași fiabilitate prin instalarea cu diametrul interior de extrudare.
Ca răspuns la nevoile de etanșare a flanșei, RCF110 și RCR118 pot suporta presiune în ambele direcții, iar direcția de presiune trebuie indicată la comandă. Linia de produse acoperă complet condițiile de lucru cu presiune joasă până la înaltă presiune, iar materialul este rezistent la uzură și rezistent la coroziune și este utilizat pe scară largă în sistemele hidraulice, conexiunile conductelor și sigilarea echipamentelor industriale.
Caracteristici și aplicații ale produsului:
Aplicație: scop general, sigiliu de identificare, sigiliu OD, sigiliu axial
Specificații și caneluri ale inelului O
Dimensiunea comenzii
Φd1 ...... diametrul interior

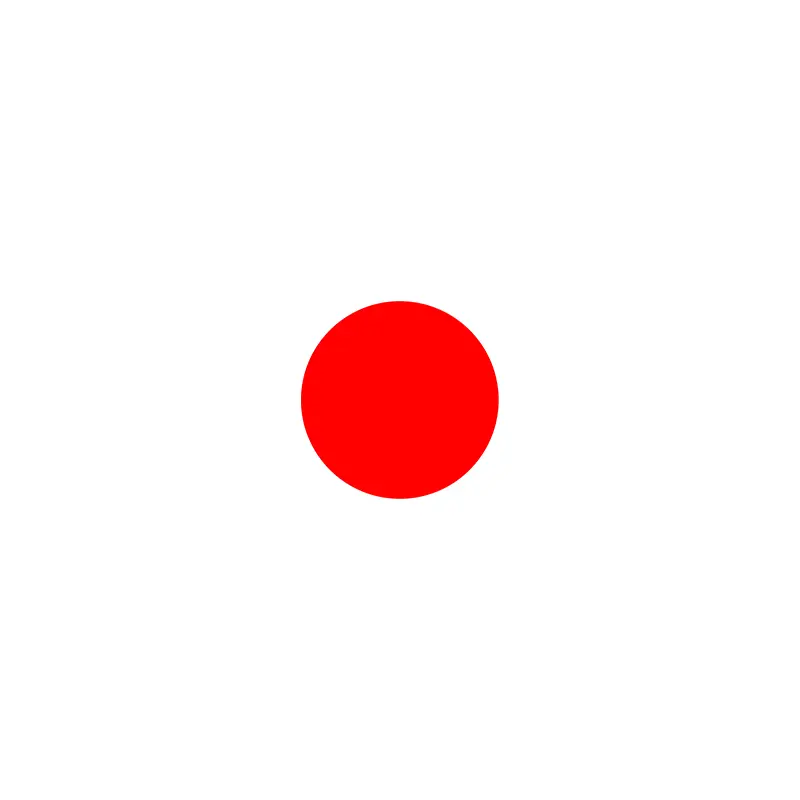

Φd2 ...... diametrul secțiunii
Exemplu de comandă
Model: RCFL106
Diametru interior Diametru: 14x1.8
Material: NBR
Aplicație
Presiunea din interior: O inel O este comprimată din diametrul exterior
Presiunea din exterior: O inel O este comprimată din diametrul interior

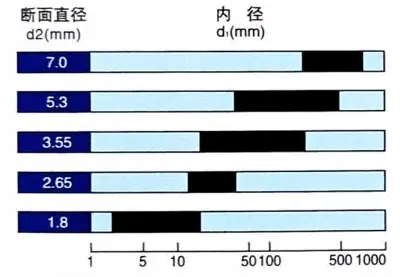

O-inele au toleranțe precise de fabricație. Toleranțele admise au fost standardizate conform DIN37771 și ISO3601/1 (diametrul secțiunii transversale de până la 7 mm, diametrul interior de până la 670mm). Toleranțele corespunzătoare sunt prezentate în tabelul următor.
| Toleranța secțiunii | ||||||||
| Secțiune | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| Toleranţă | ± 0,08 | ± 0,09 | ± 0,10 | ± 0,13 | ± 0,15 | ± 0,18 | ± 0,21 | ± 0,25 |
| Toleranță la diametru interior | ||||||||||
| Diametru interior | 1,80 ~ 6.30 | 6,70 ~ 11.20 | 11.8 ~ 21.2 | 22.4 ~ 40,0 | 41.2 ~ 80.0 | 82,5 ~ 160 | 165 ~ 300 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| Toleranţă | ± 0,13 | ± 0,16 | ± 0,19 | ± 0,95 | ± 0,86 | ± 0,78 | ± 0,74 | ± 0,67 | ± 0,60 | ± 0,65 |
| Procentul de diametru interior corespunzător % | ||||||||||

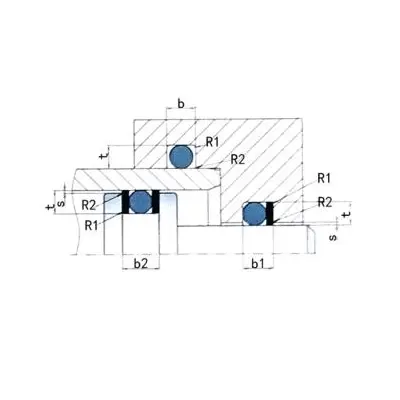

Dimensiunea canelurii
 |
||||||||||
| Secțiune D2 | Adâncimea canelurii t | UNITATEA LITIEI DE GROOVE: MM (+0.20) | Rază R1 mm | |||||||
| mm | Static | Dinamic (hidraulic) | Dinamic (pneumatic) | b Fără inel de reținere | B1 1 inel de reținere | B2 2 inele de reținere | ||||
| 1.00 | 0.65 | ± 0,05 | 0.75 | ± 0,02 | 0.80 | ± 0,02 | 1.4 | 2.4 | 3.4 | 0,2-0,4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0,2-0,4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0,2-0,4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0,2-0,4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0,2-0,4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0,2-0,4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0,2-0,4 | |||
| 3.50 | 2.80 | ± 0,07 | 3.05 | ± 0,05 | 3.20 | ± 0,05 | 4.8 | 5.3 | 7.8 | 0,3-0,6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0,3-0,6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0,3-0,6 | |||
| 5.00 | 4.15 | ± 0,10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0,3-0,6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0,6-1,0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0,6-1,0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0,6-1,0 | |||
