Inel de ghidare a sigiliului de întoarcere

Inelul nostru de ghidare a etanșării este utilizat pe scară largă în cilindri hidraulici, sisteme pneumatice, utilaje industriale și alte câmpuri. Putem oferi soluții personalizate în funcție de nevoile clienților pentru a ajuta la îmbunătățirea eficienței funcționării echipamentelor și a fiabilității sigilate. Conform diferitelor caracteristici, am împărțit inelul de ghidare a etanșării în diferite serii de modele.

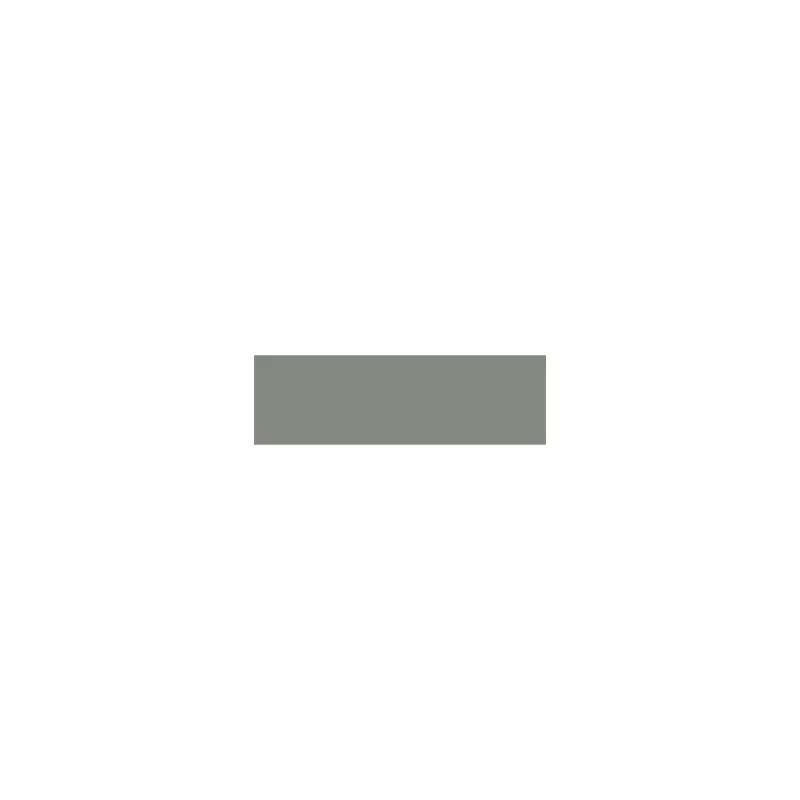

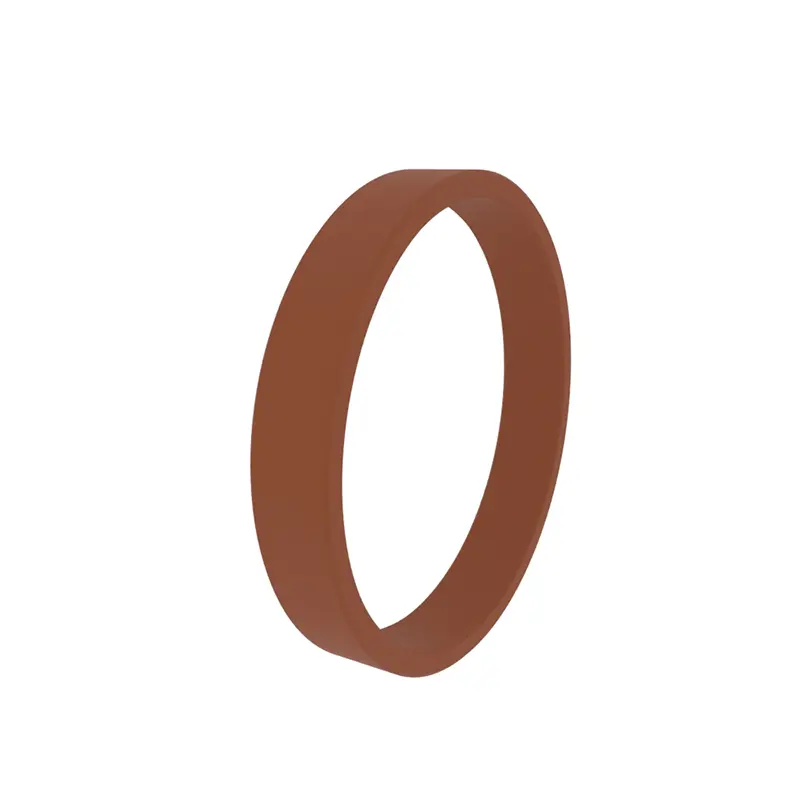

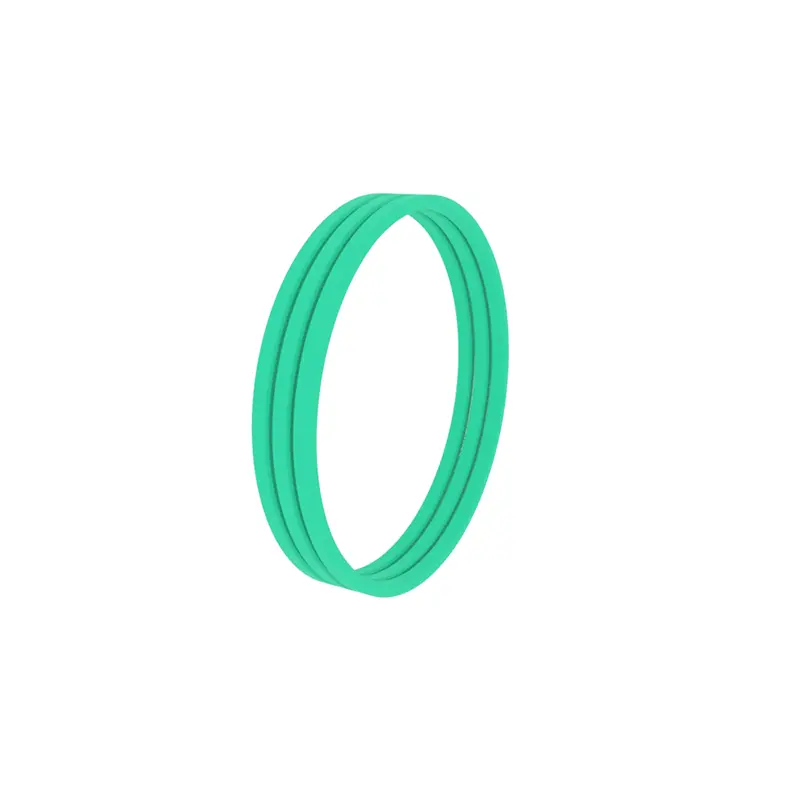

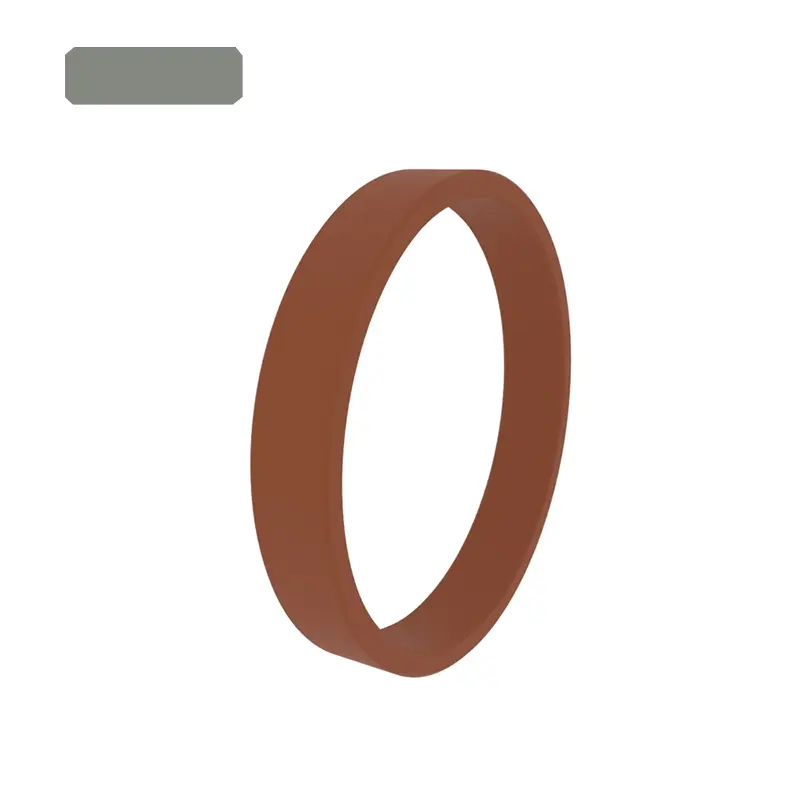

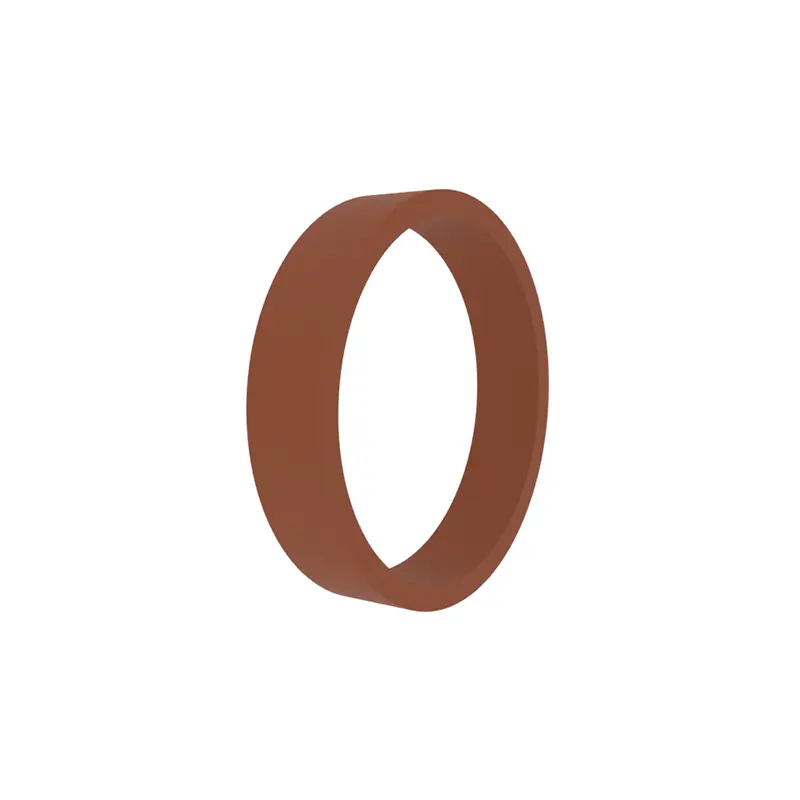

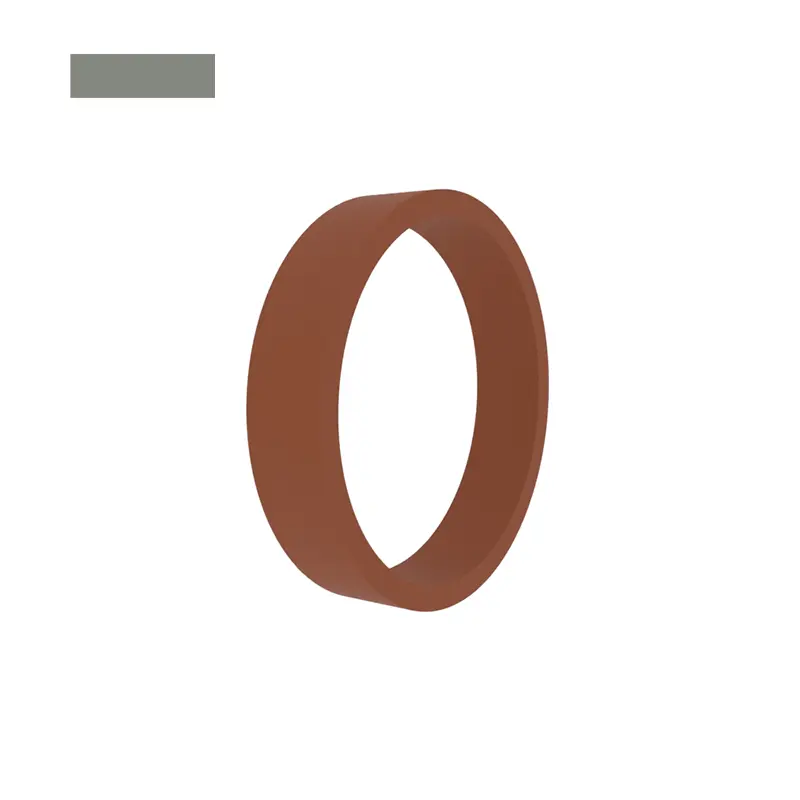

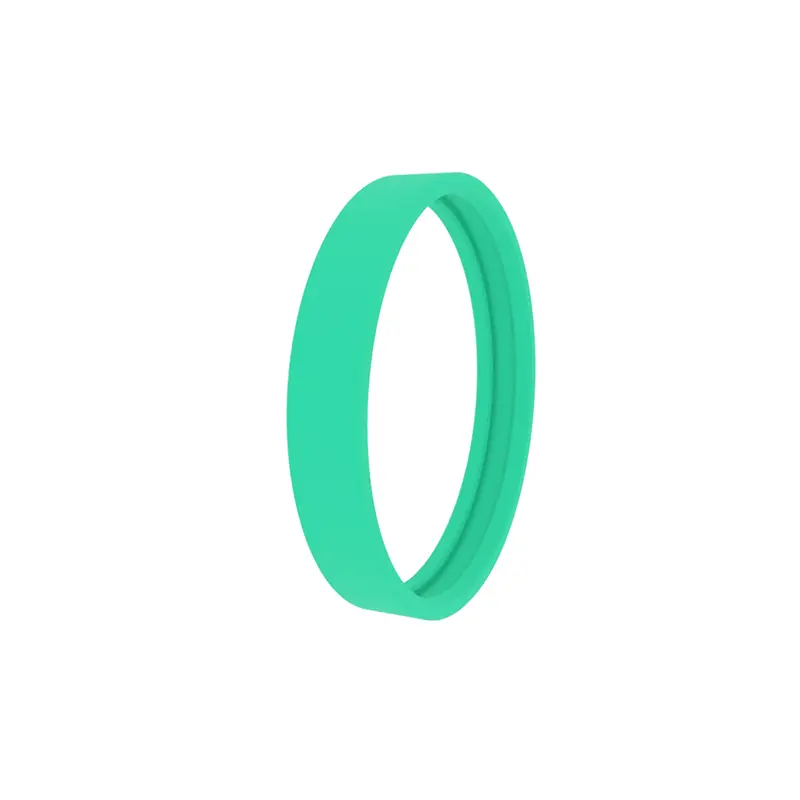

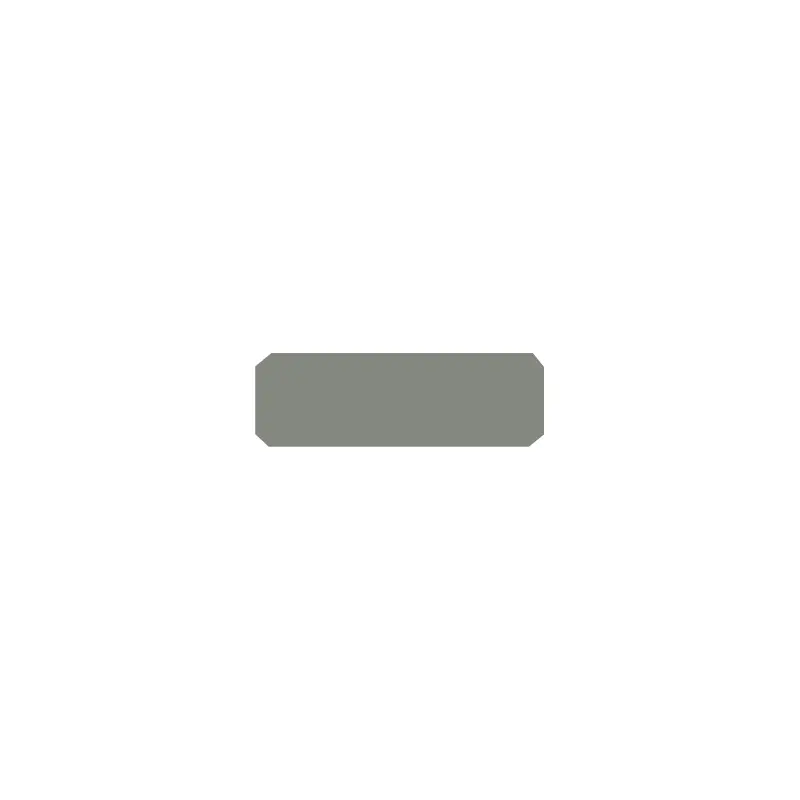

Inelele de ghidare standard RCF101, RCF102, RCFB102 sunt potrivite pentru ghidurile cu piston și tije ale pistonului. Majoritatea dintre ele trebuie să fie deschise și instalate în caneluri închise sau pot fi deschise.

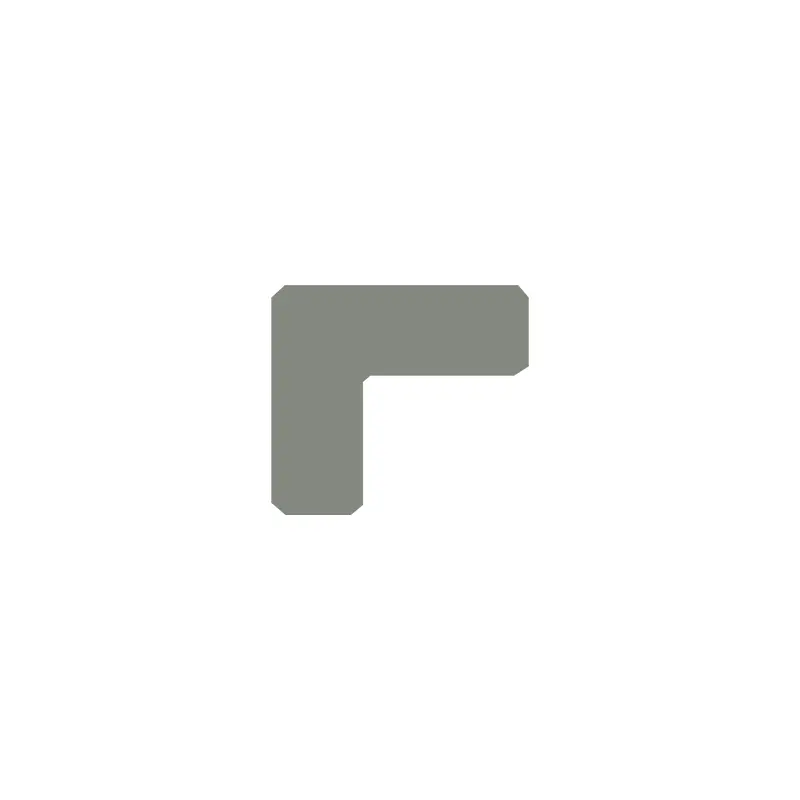

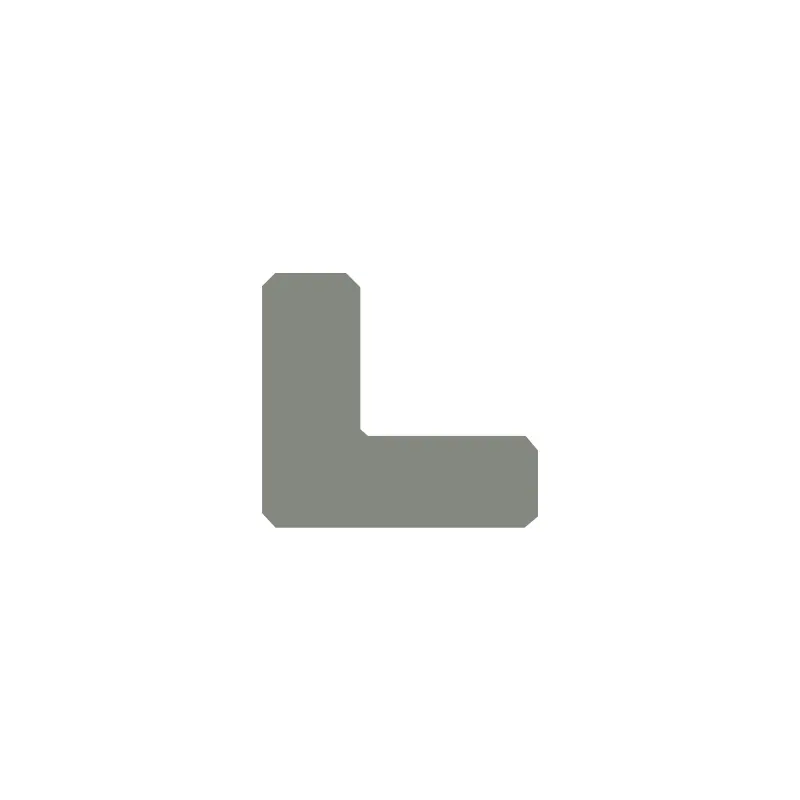

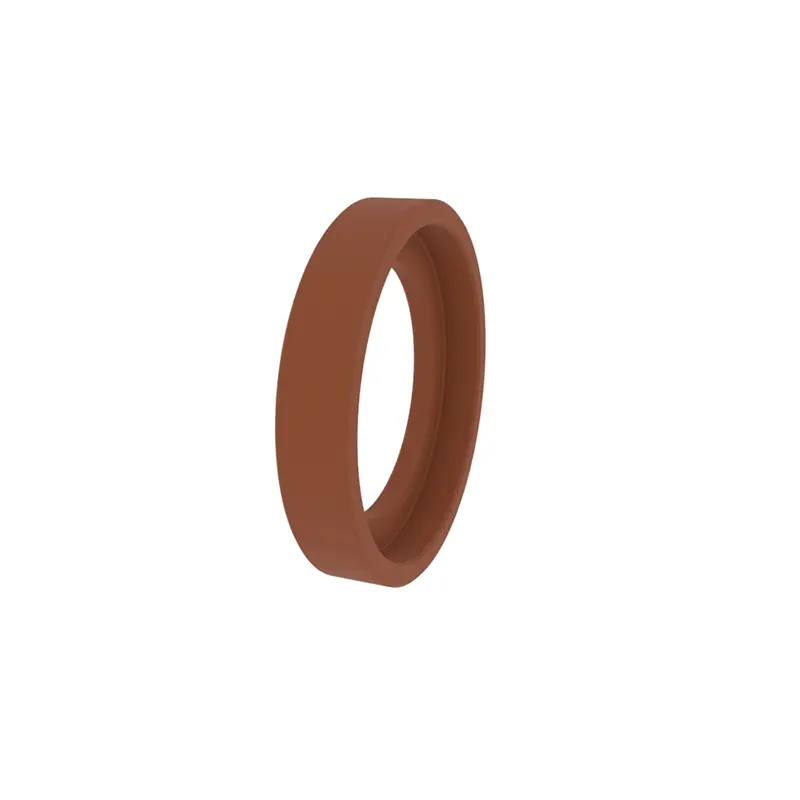

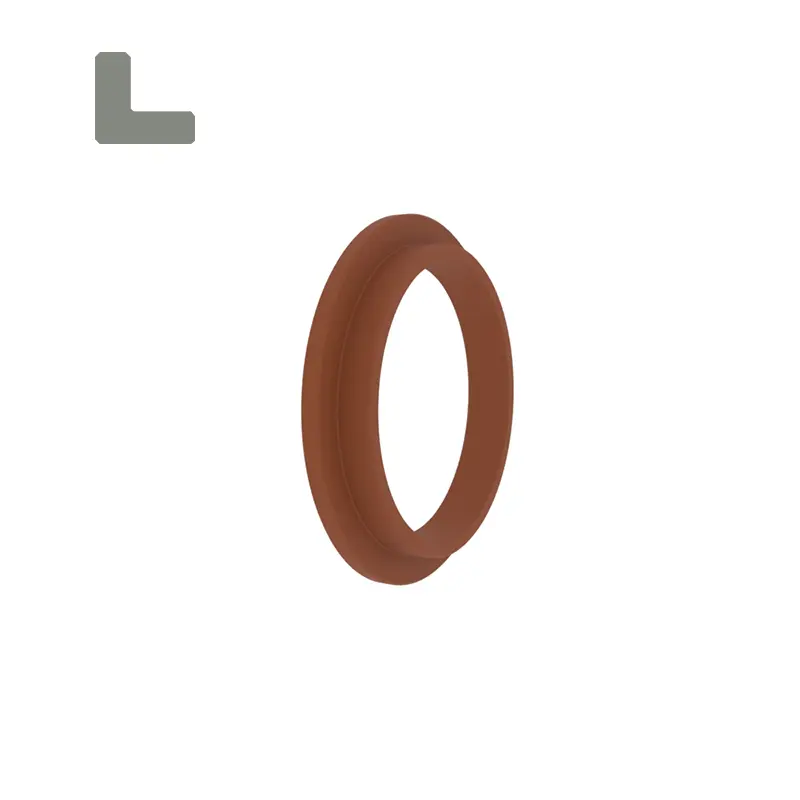

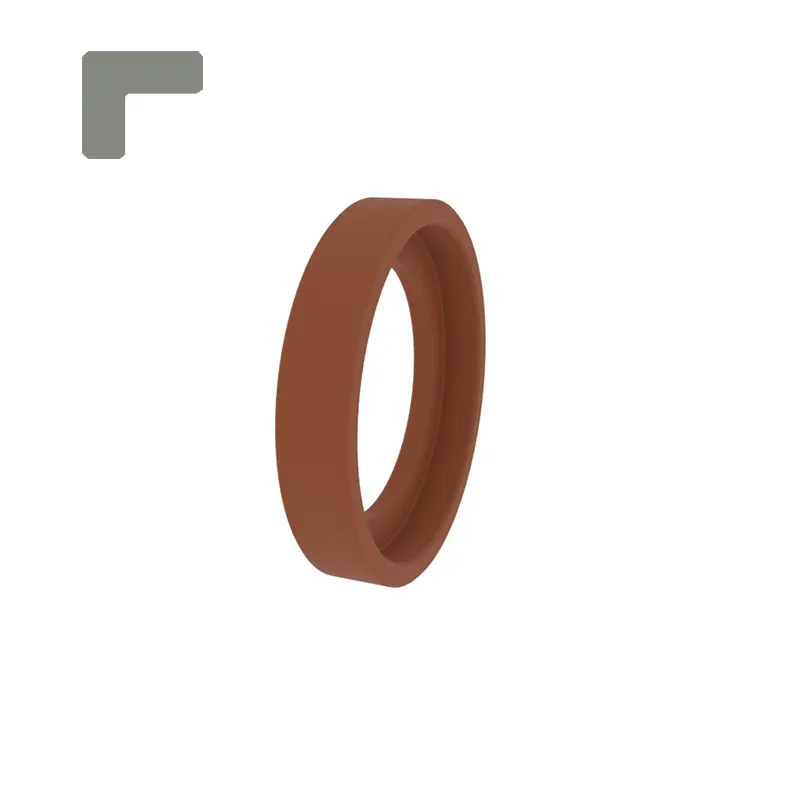

RCF103, RCF104 Inelele de ghidare standard sunt potrivite pentru ghidurile cu piston. Proiectarea cu colțuri îl face să aibă funcțiile inelelor de ghidare și ale inelelor de reținere. Poate fi deschis sau nu.

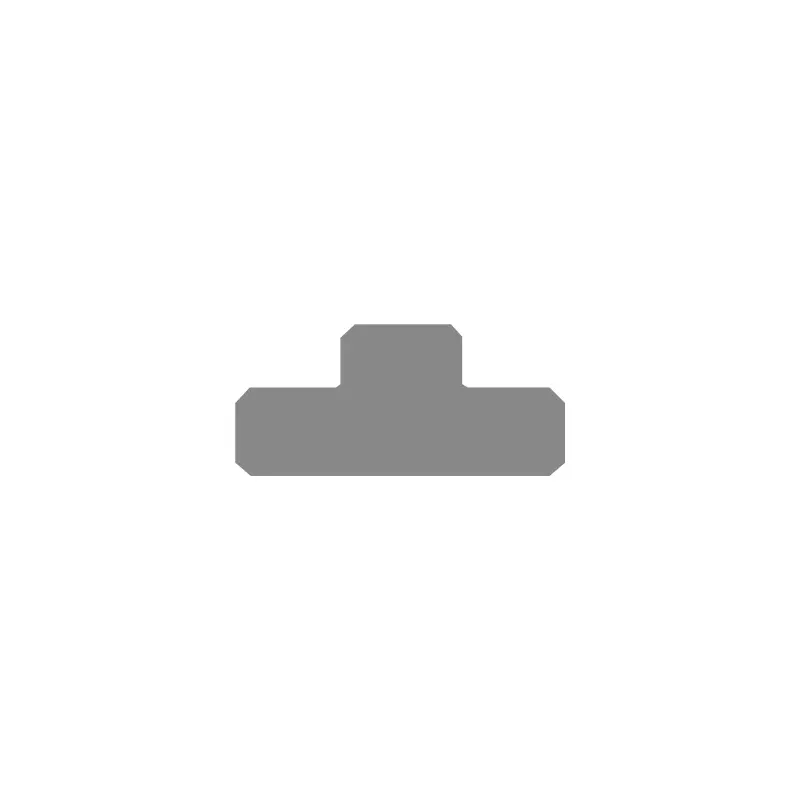

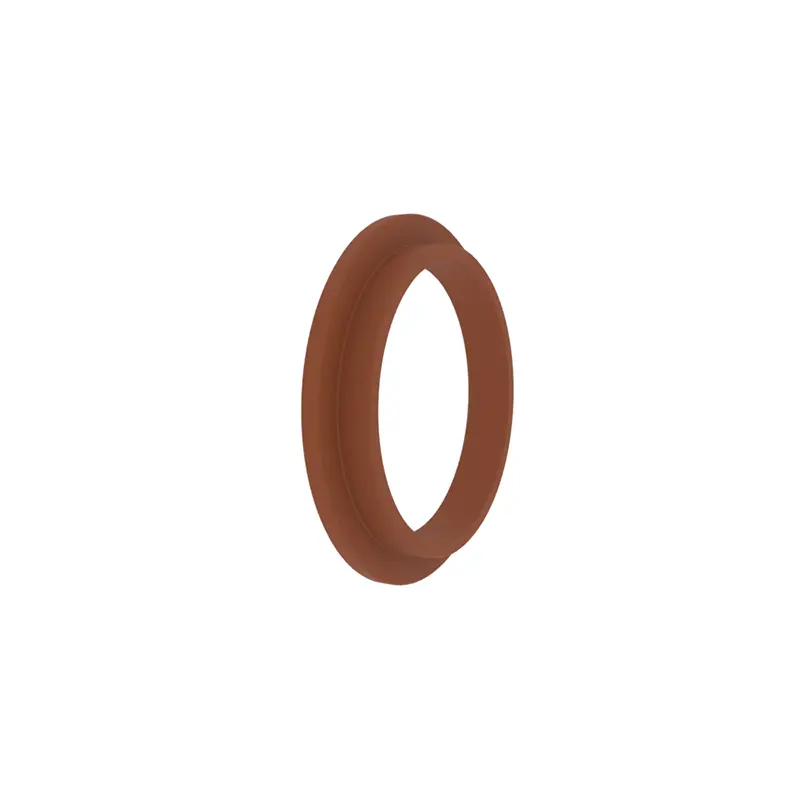

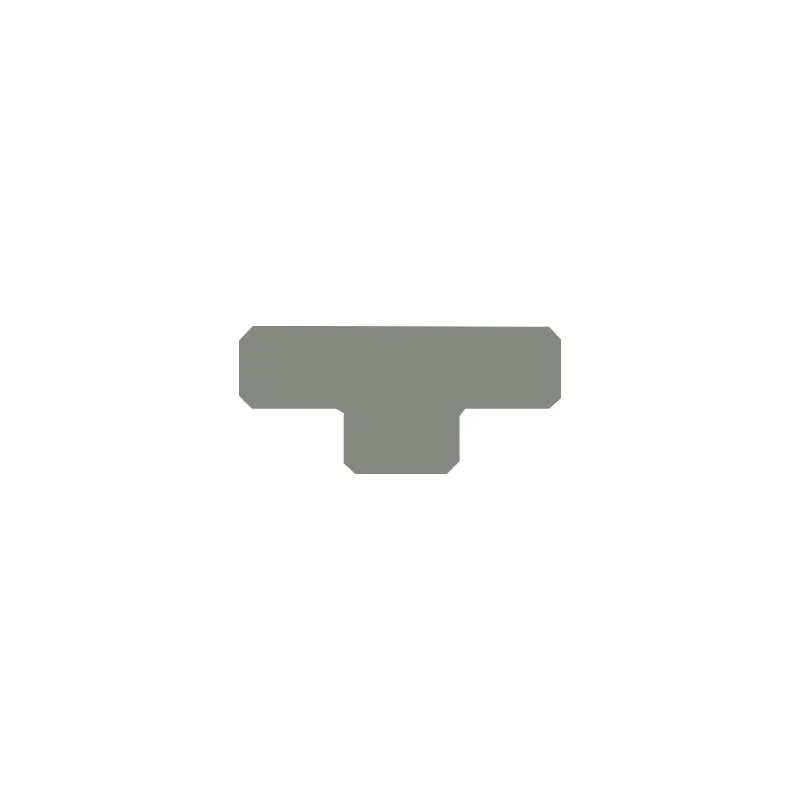

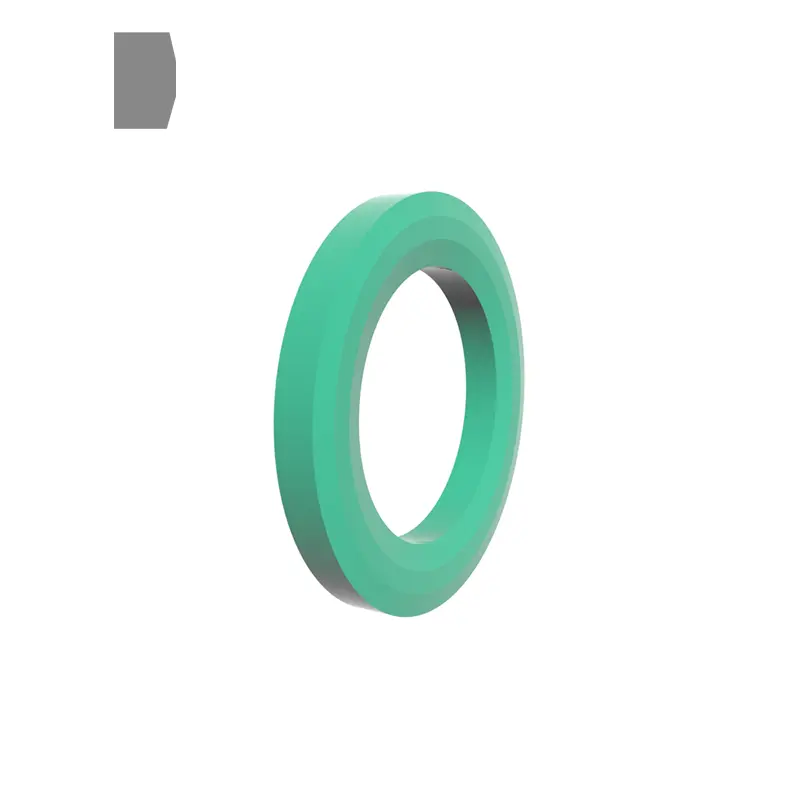

Inelul de ghidare standard RCF105 este potrivit pentru ghidurile cu piston. Are un inel convex pe diametrul interior. Poate fi deschis sau nu.

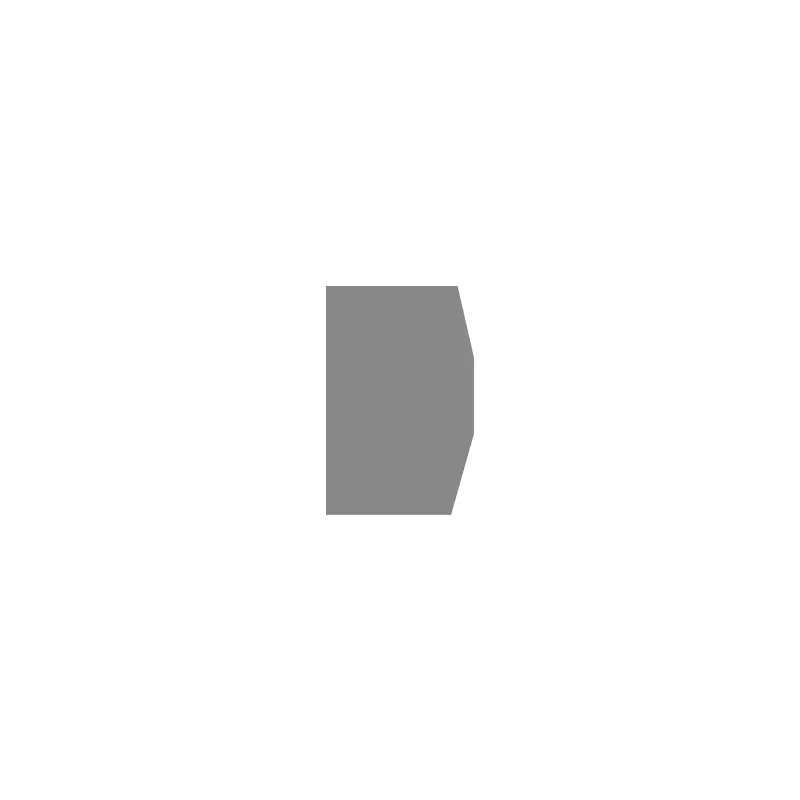

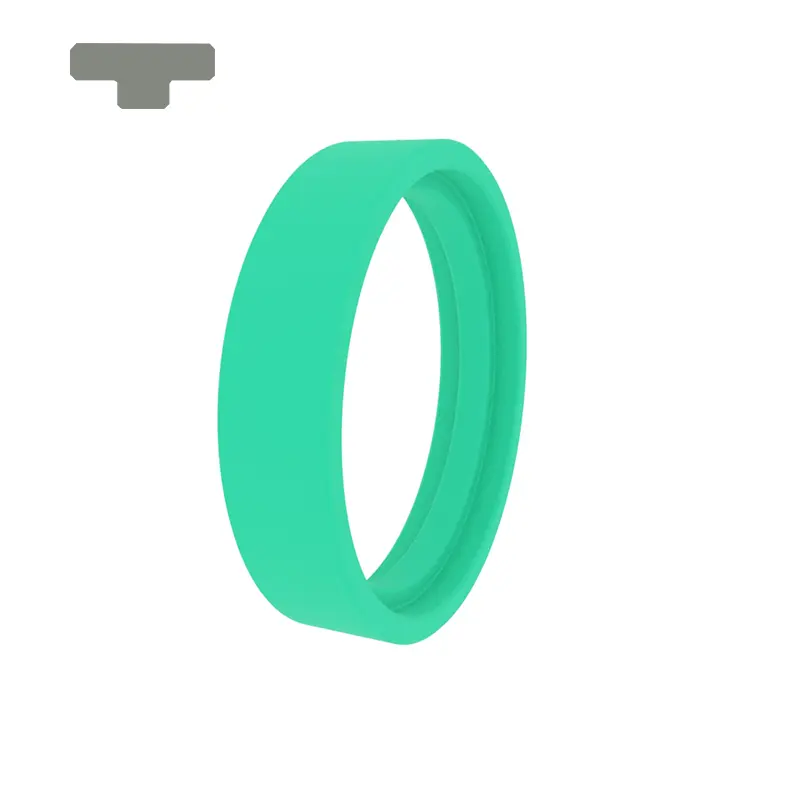

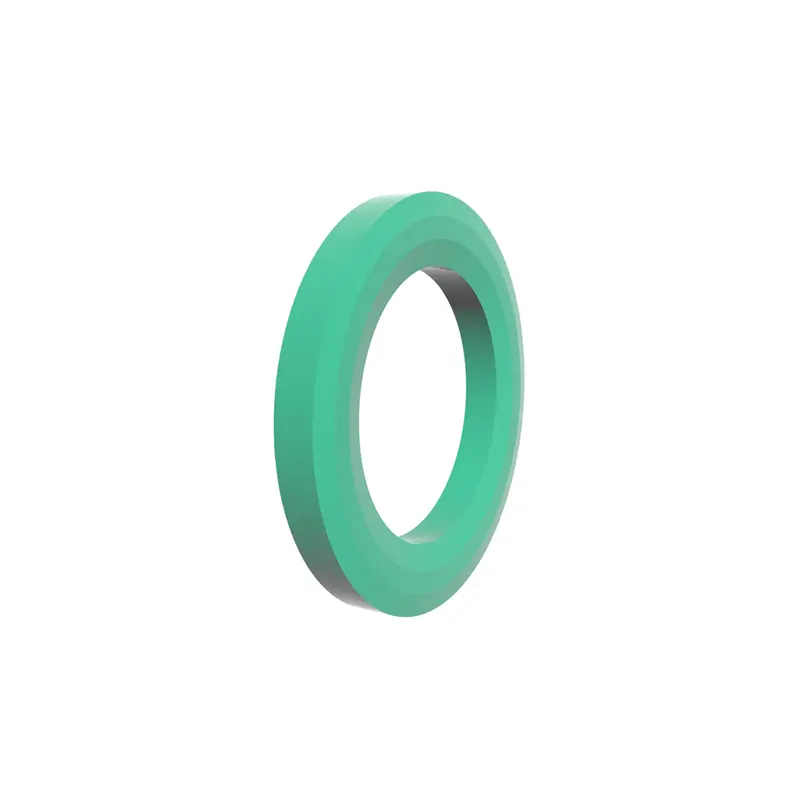

Inelul de ghidare standard RCF106 este potrivit pentru ghidurile de tije de piston. Are un inel convex pe diametrul exterior. Poate fi deschis sau nu.

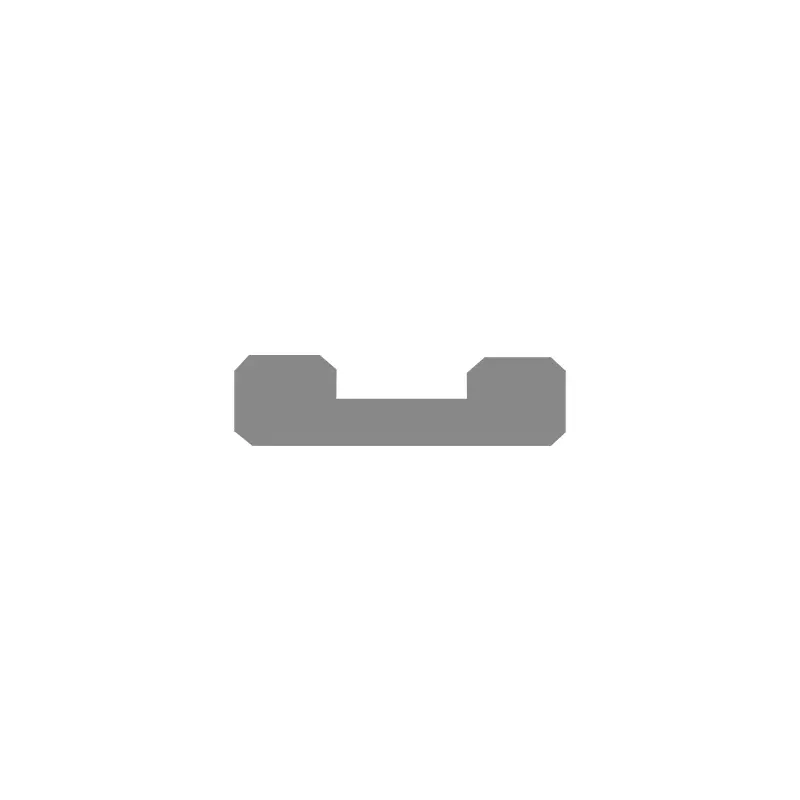

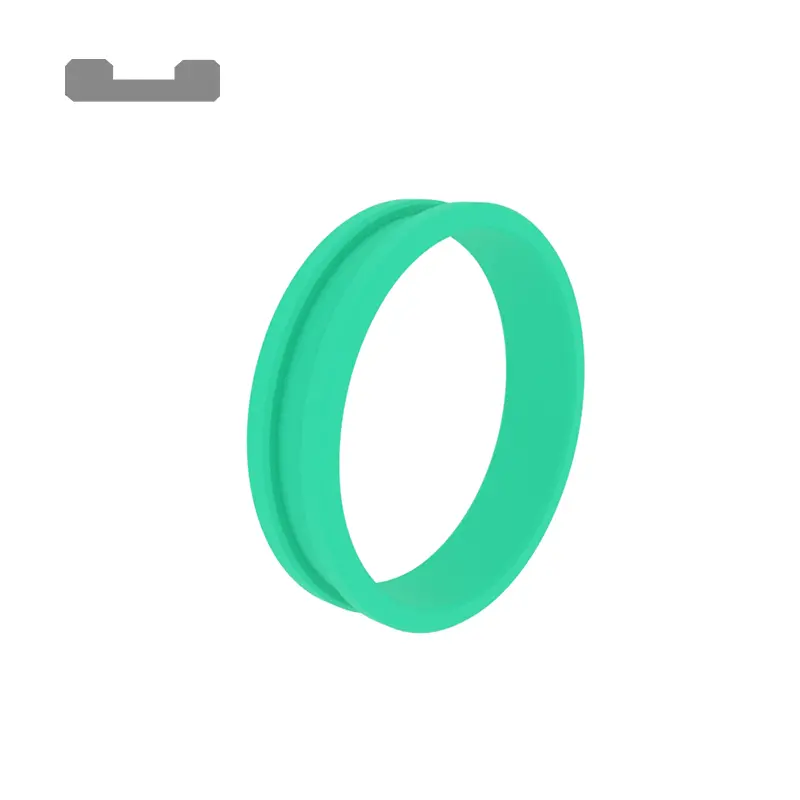

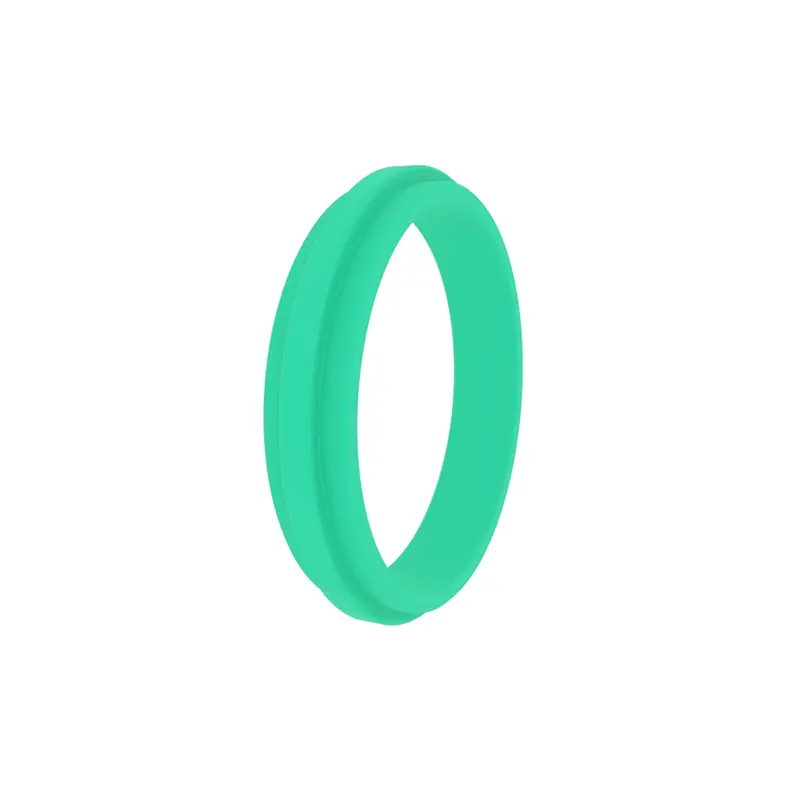

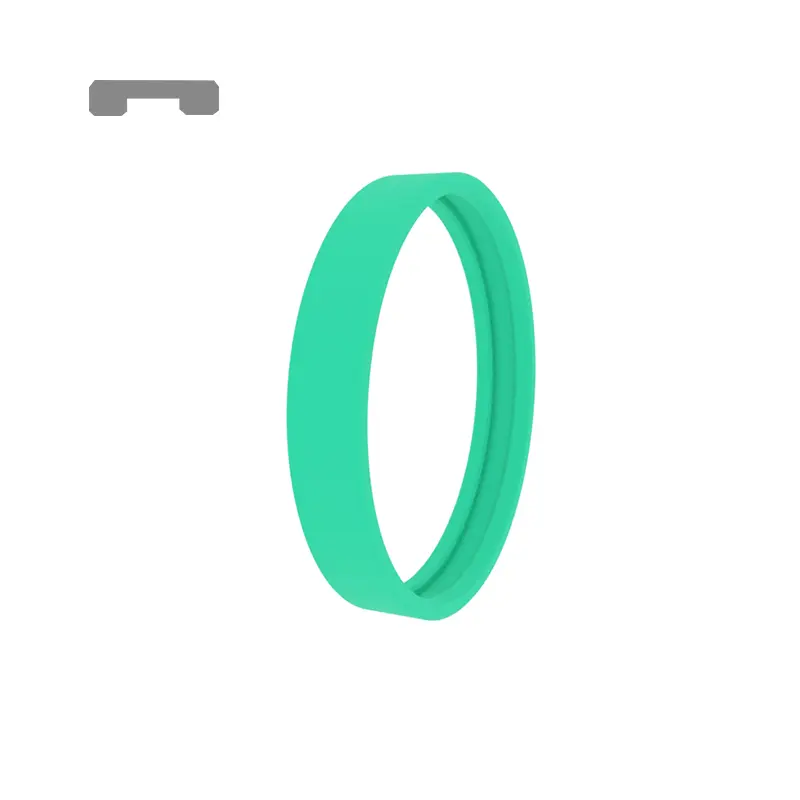

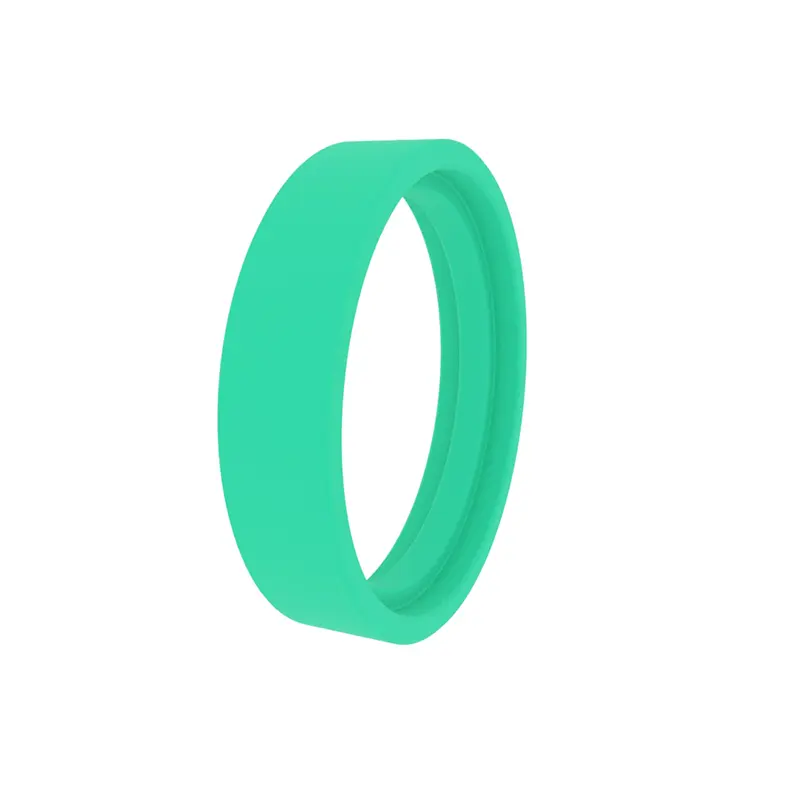

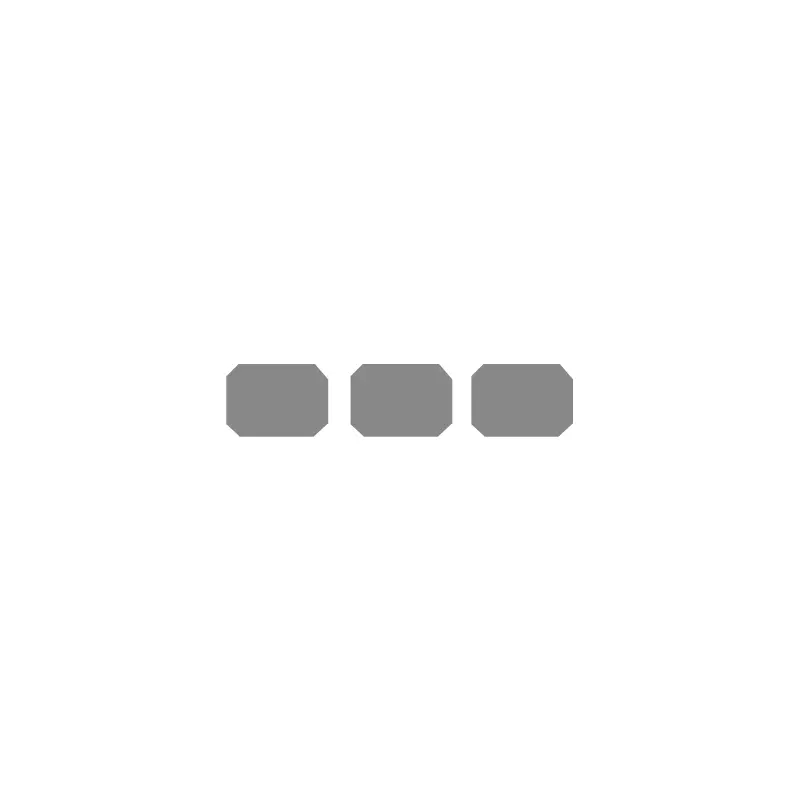

Inelul de ghidare standard RCF107 este potrivit pentru ghidurile cu piston. Are o canelură pe diametrul interior. Poate fi deschis sau nu.

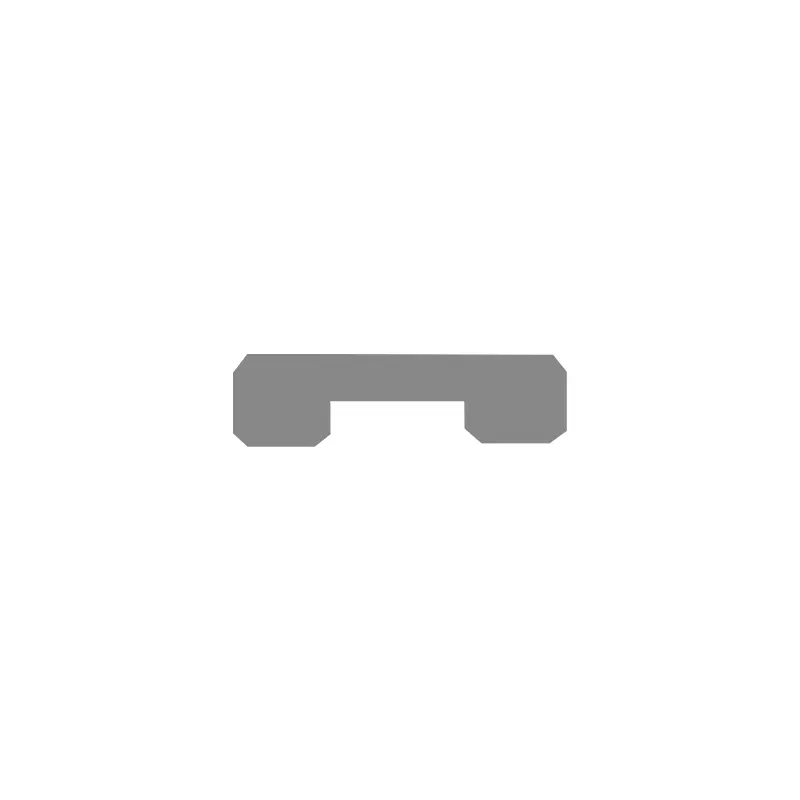

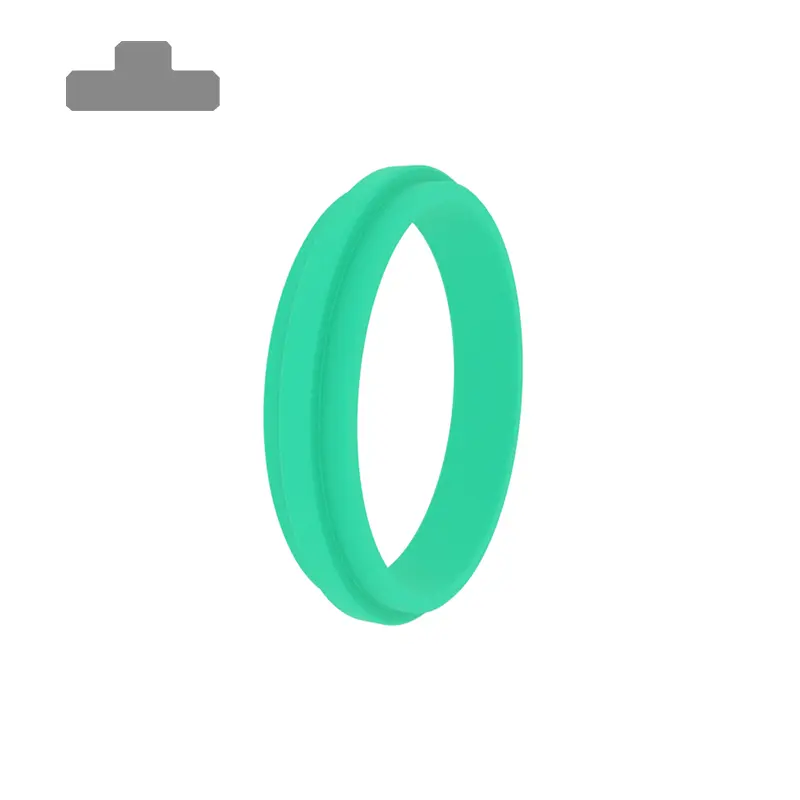

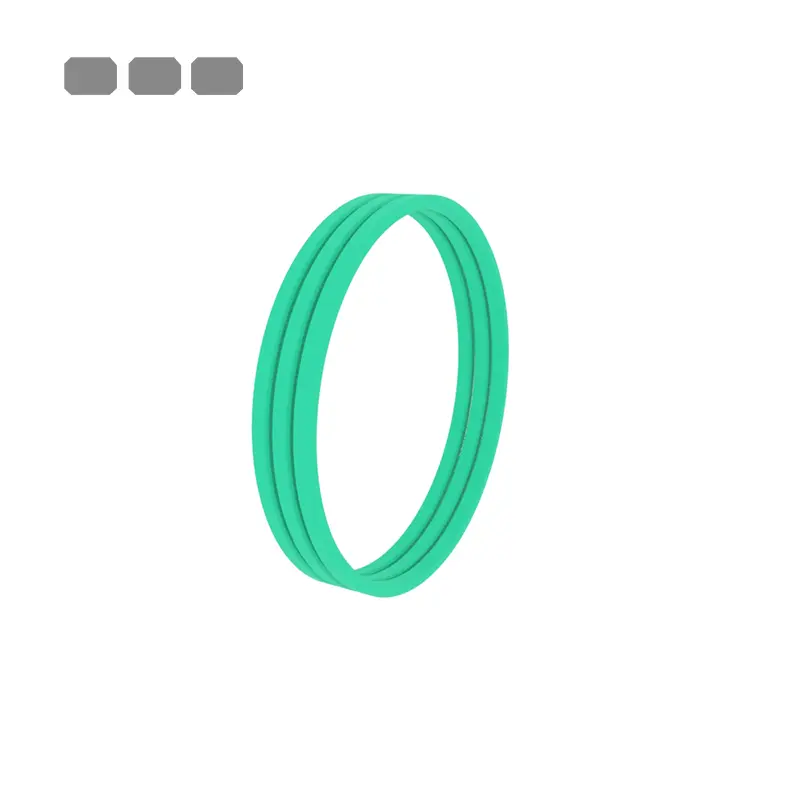

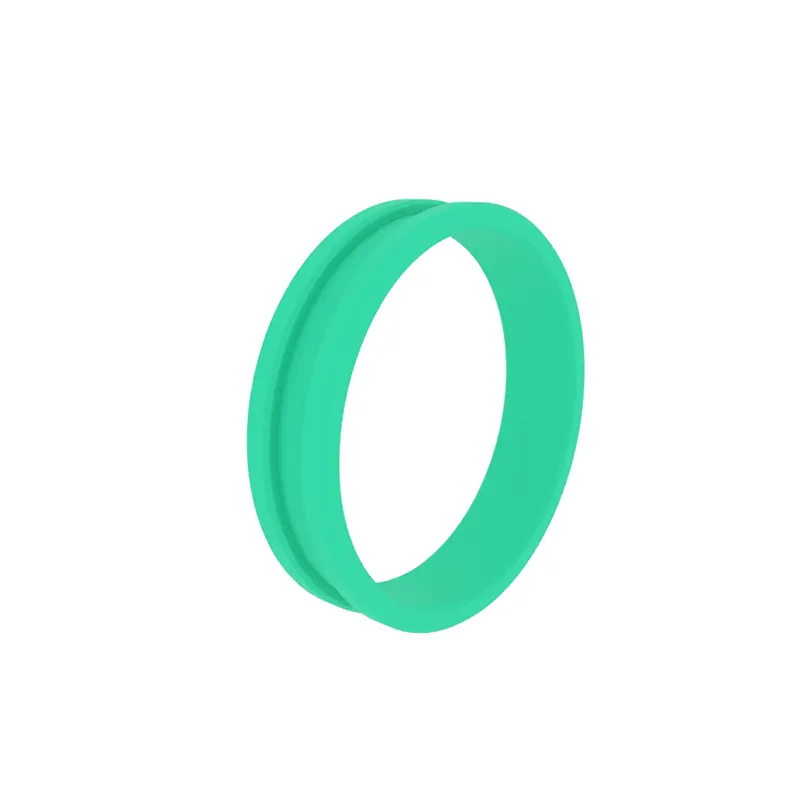

Inel de ghidare standard RCF108, potrivit pentru ghidarea tijei de piston, cu caneluri pe diametrul exterior, disponibil cu sau fără deschidere.

Caracteristici și aplicații ale produsului:

Caracteristici ale produsului

Inelul de ghidare a etanșării, potrivit pentru ISO10766 Cavitate standard, potrivirea metal-plastică, poate preveni „blocarea” și „convulsie”, o capacitate puternică de încărcare și încă elastică înainte de a atinge temperatura fragilă. Marginile inelului de ghidare sunt trântite pentru a împiedica marginile să fie strecurate în golul generat de șamponul semicircular al canelurii cavității.

Aplicații principale

Mașini de inginerie, utilaje agricole, utilaje de turnare prin injecție, platforme de încărcare și descărcare, cilindri de suport, vehicule industriale, prese, cilindri metalurgici.

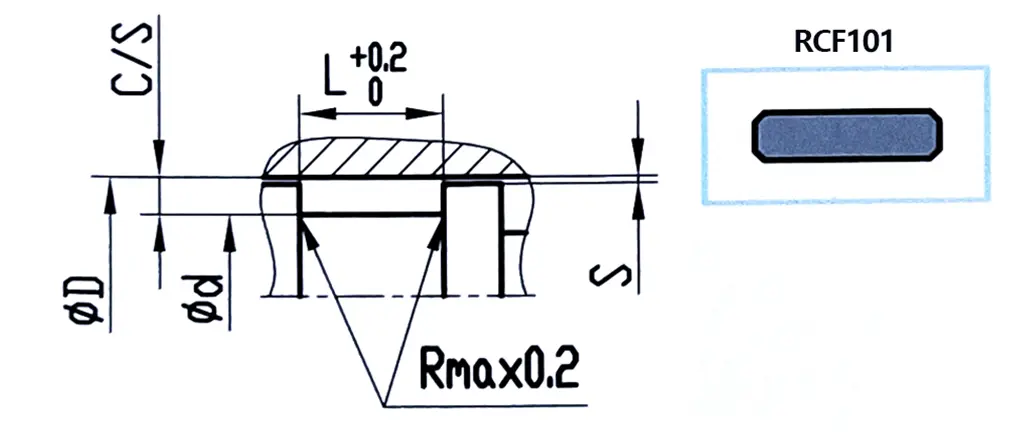

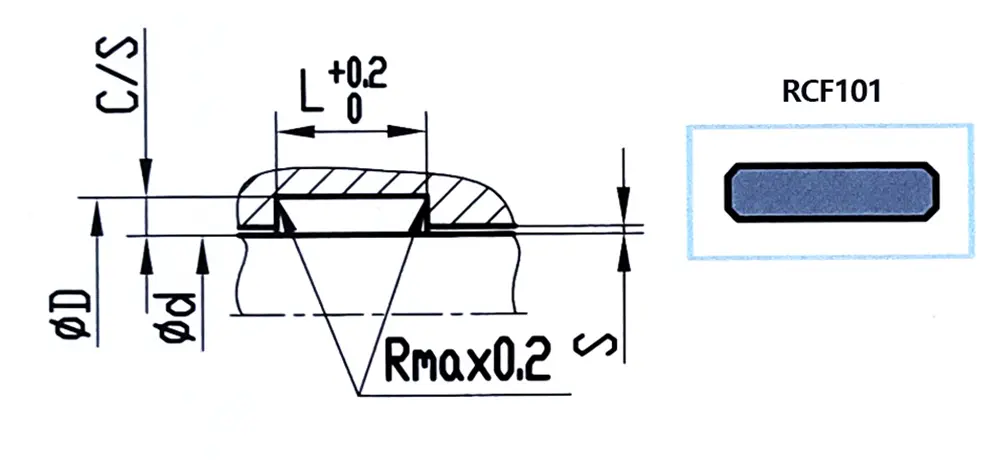

Exemplul 1 al canelurii inelului de ghidare pentru tija pistonului

Exemplul 2 al unei canale de inel de ghidare a pistonului

Materiale

1. Ptfe (pentru sarcini medii și ușoare);

2. Pom sau PA (pentru sarcini ușoare);

... Rășină fenolică + fibră de țesătură (pentru sarcini grele)

Selectarea lățimii și numărului inelului de ghidare

Formula poate fi utilizată pentru a determina preliminar t = (f*f) / (d*pr)

T: lățimea inelului de ghidare (mm), F: sarcină radială maximă (n), F: Factor de siguranță, PR: sarcină radială maximă admisă (N/mm²), D: Diametrul pistonului sau tijei pistonului (mm)

Exemplu: d = 60mm, f = 40kn, pr = 90n/mm², f = 2, t = 40000*2/60*90 = 14,8mm

Opțiunea calculată este de a alege un inel de ghidare cu o lățime de t = 15 mm sau două inele de ghidare cu o lățime de 9,7 mm. Dacă sunt selectate două inele de ghidare cu o lățime de 9,7 mm, factorul de siguranță poate fi crescut la 2,6. În general, factorul de siguranță recomandat este f = 2

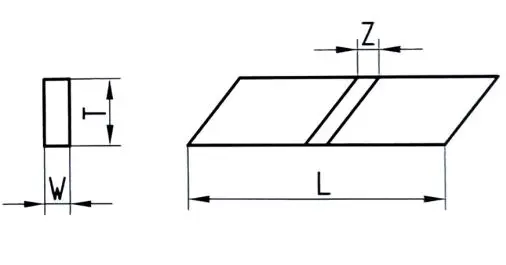

Determinarea lungimii de tăiere

L = 3,14* (d -w) -k pentru piston

L = 3,14* (d+w) -k pentru tija pistonului

K este constanta de temperatură, 0,8 este selectată atunci când temperatura este sub 120 de grade, iar 2,0 este selectat atunci când temperatura este peste 120 de grade.

Calculul decalajului de tăiere z

Tip de incizie

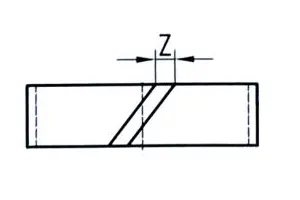

30 ° Cut

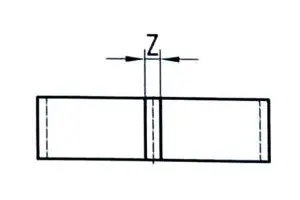

Tăiere dreaptă (utilizată în principal pentru rotație sau balansare și caneluri non-standard)

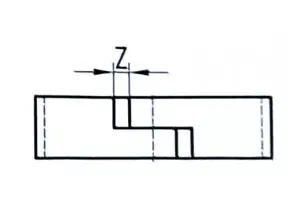

Incizie în formă de Z (are și funcție de sigilare)
