Ne-am angajat să oferim o soluție de trinitate „de protecție-presiune pe termen lung” pentru fiecare scenariu care necesită rotirea garniturilor rotative. Prin peste 200 de formule materiale și brevete structurale, ajutăm clienții să reducă ratele de eșec și să obțină optimizarea TCO. Întreaga serie de modele de produse este foarte diversă. Puteți alege în funcție de nevoile reale sau puteți personaliza rotirea sigiliilor rotative de la noi.

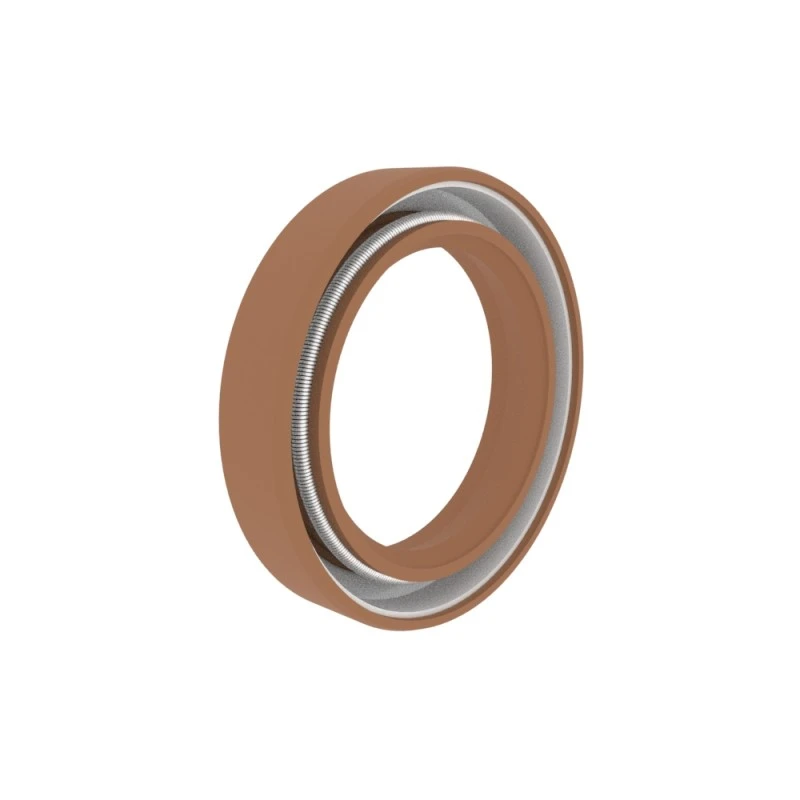

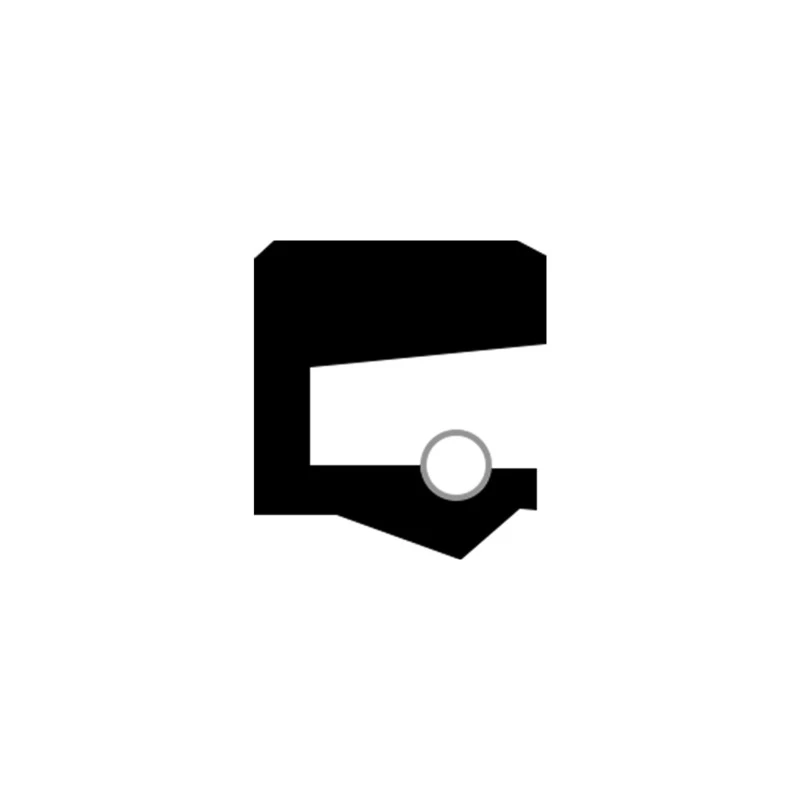

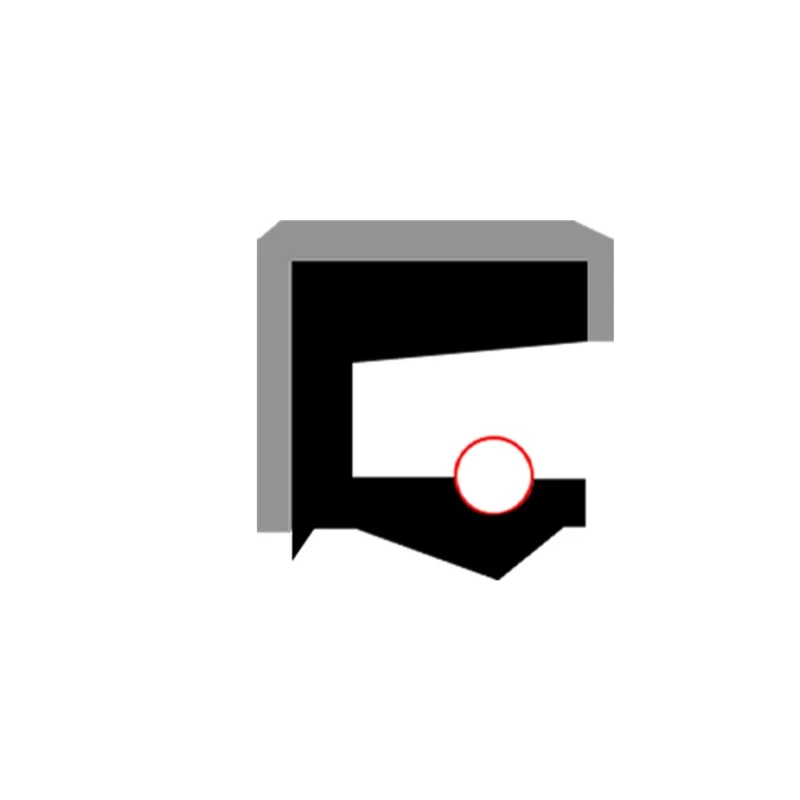

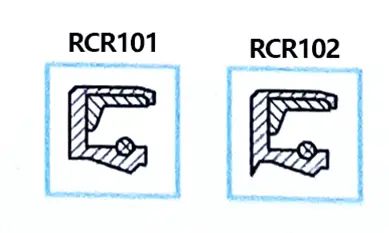

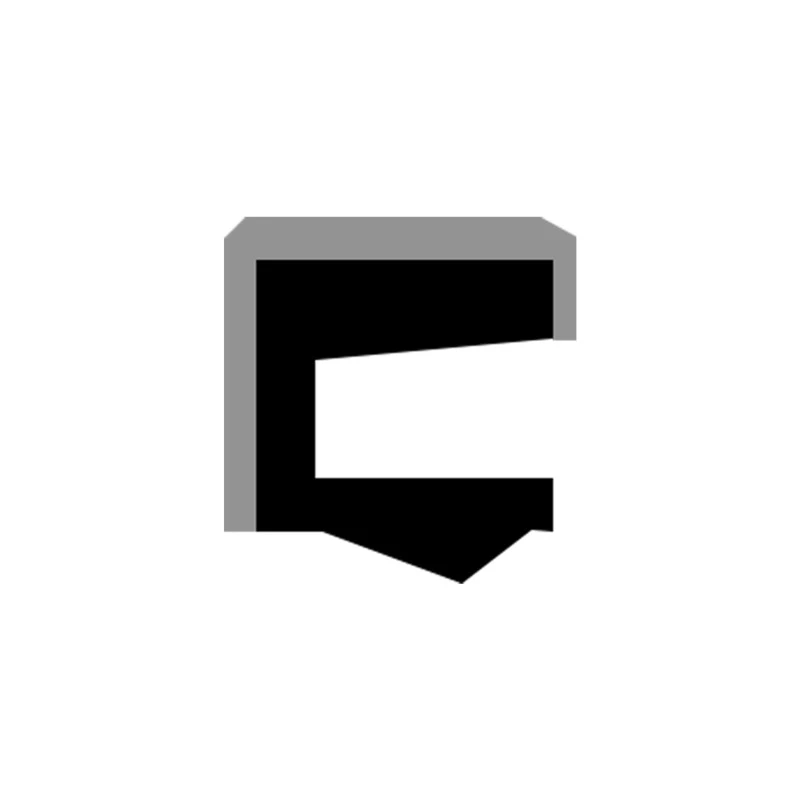

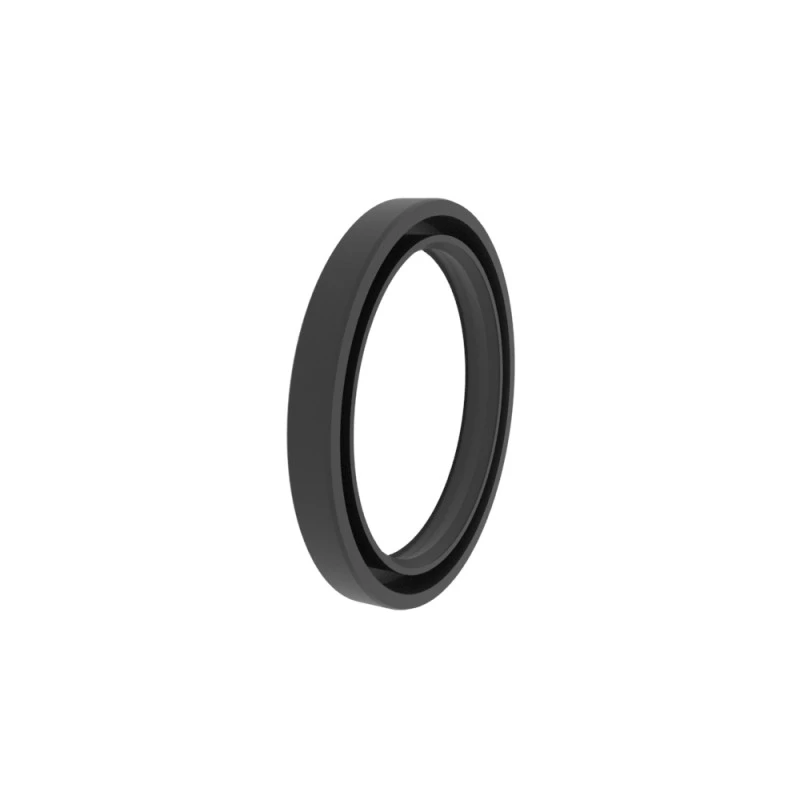

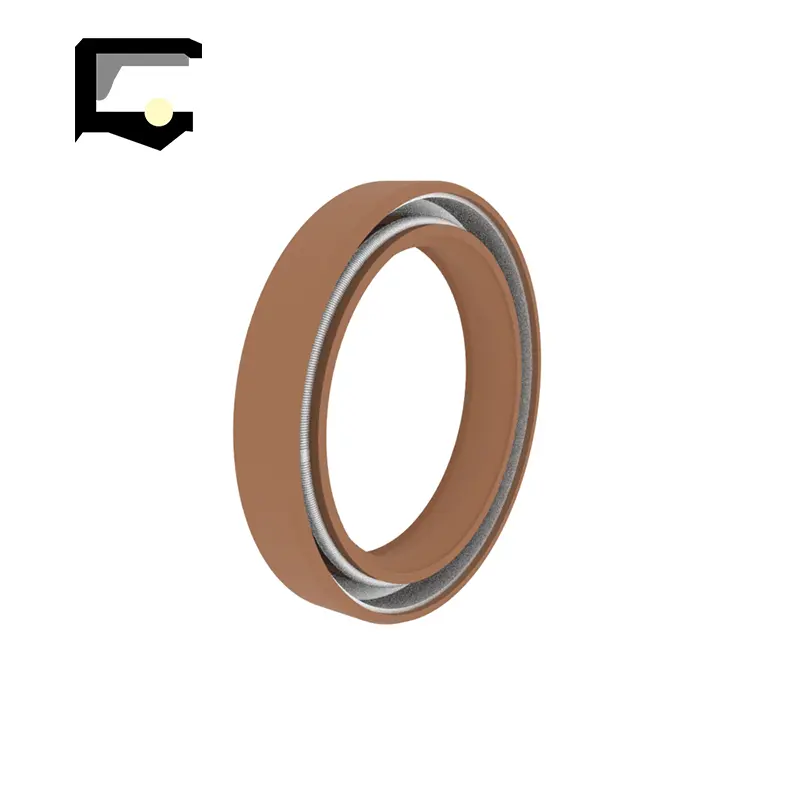

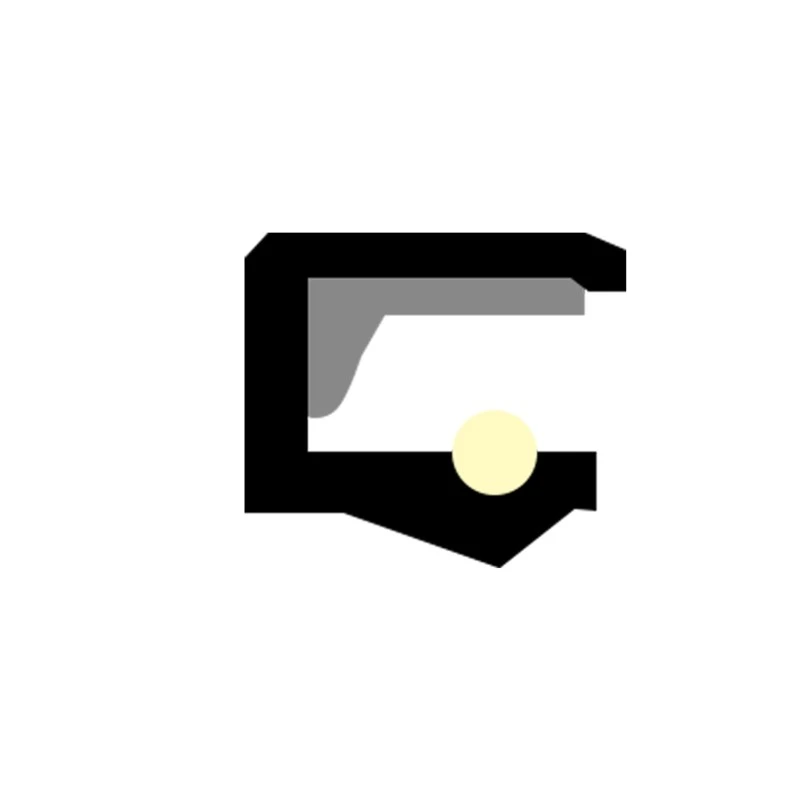

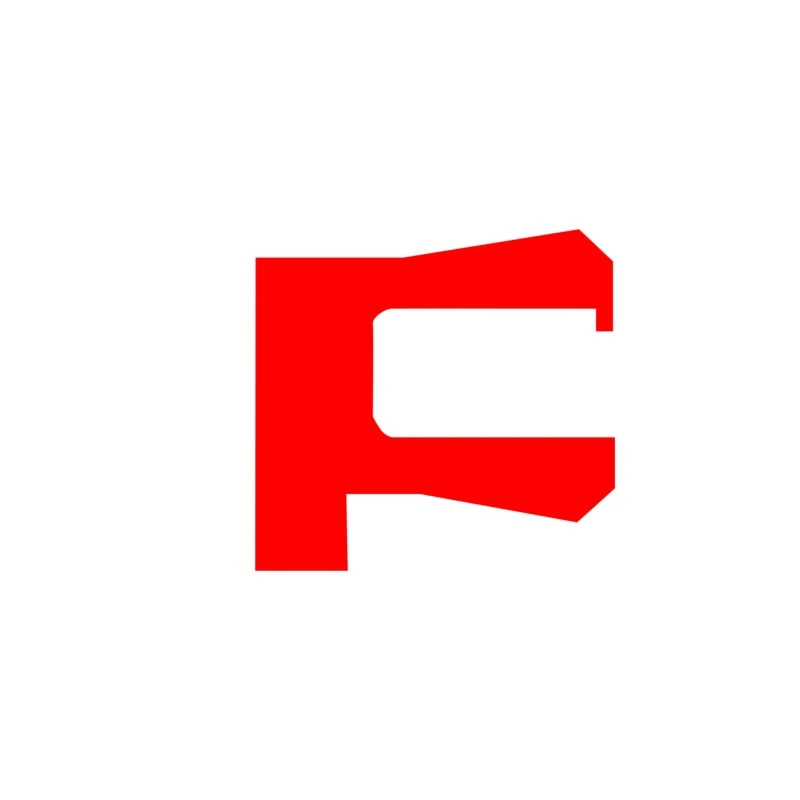

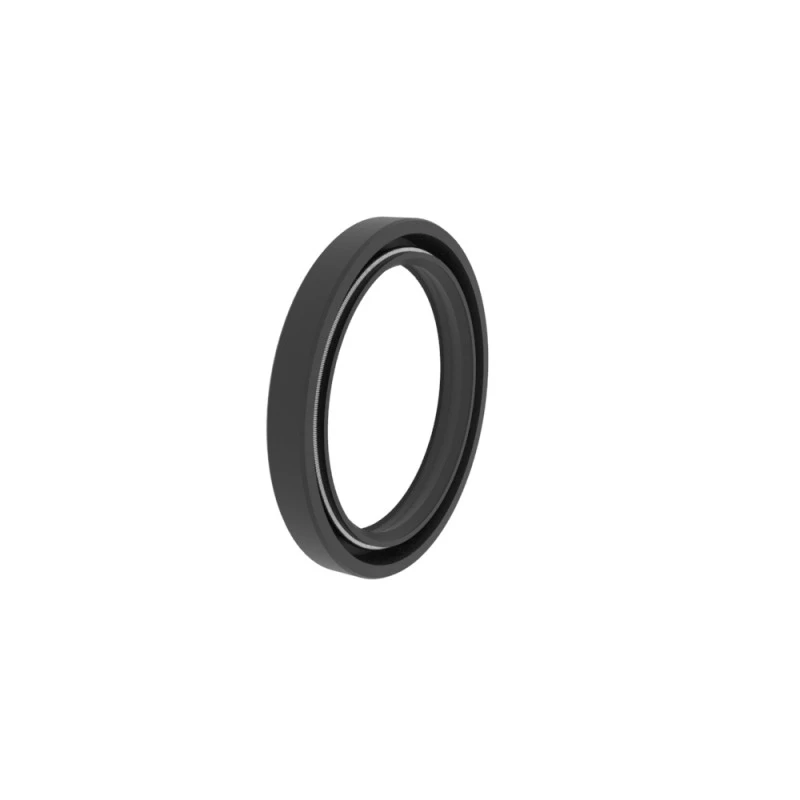

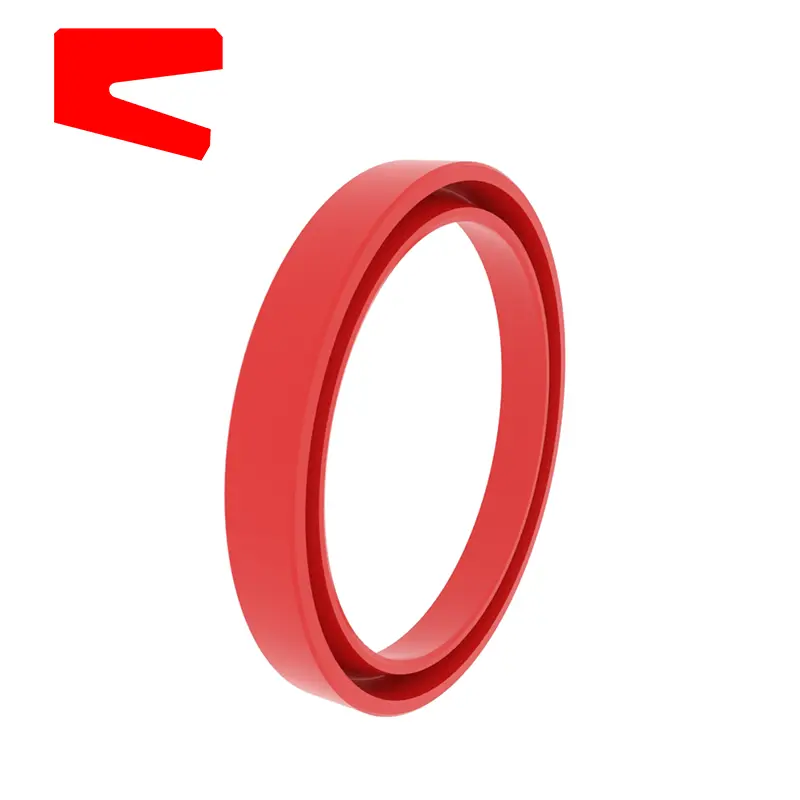

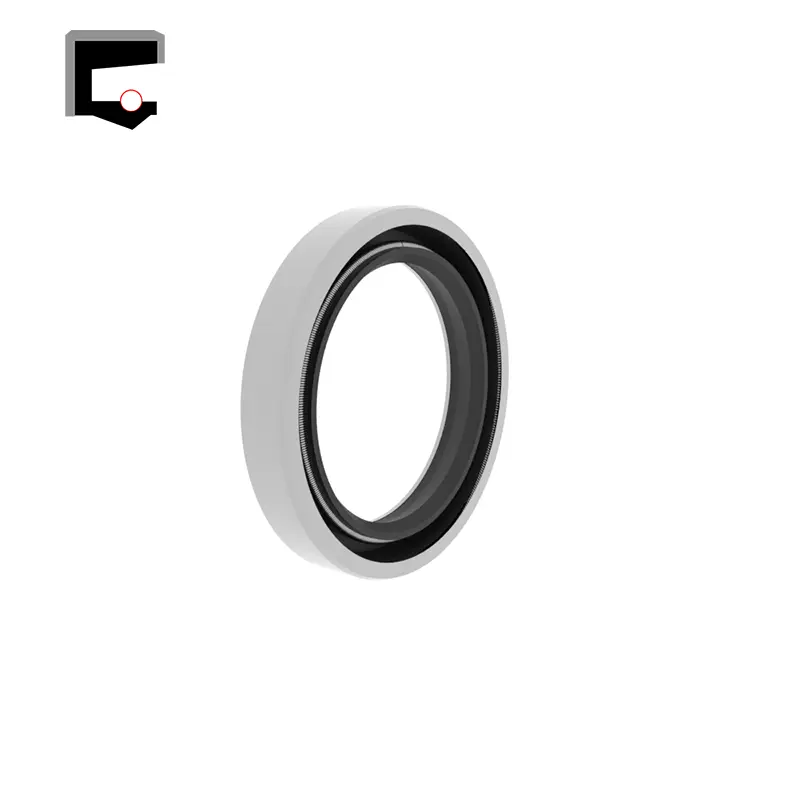

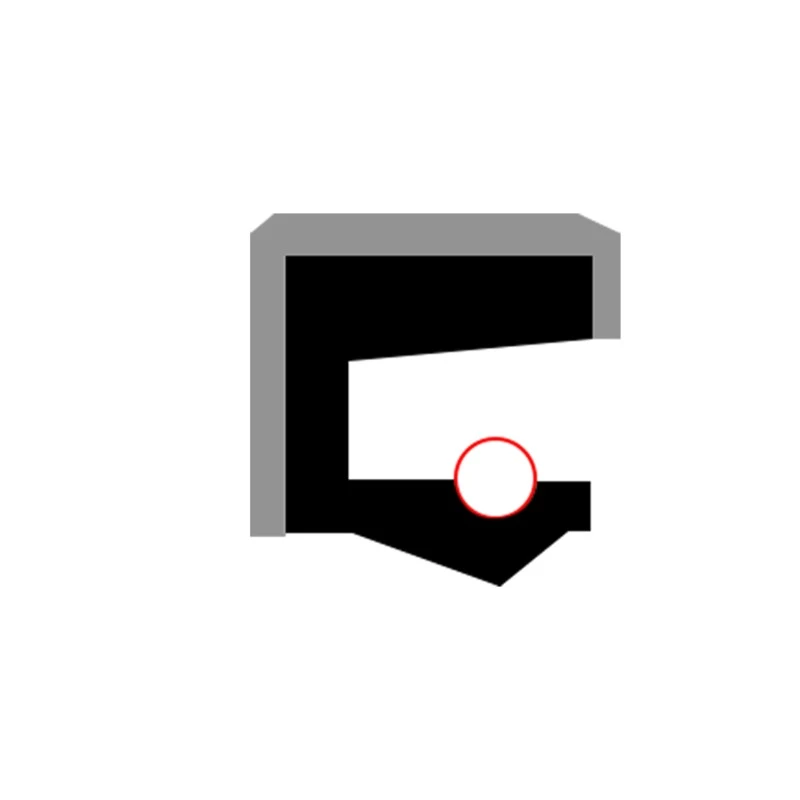

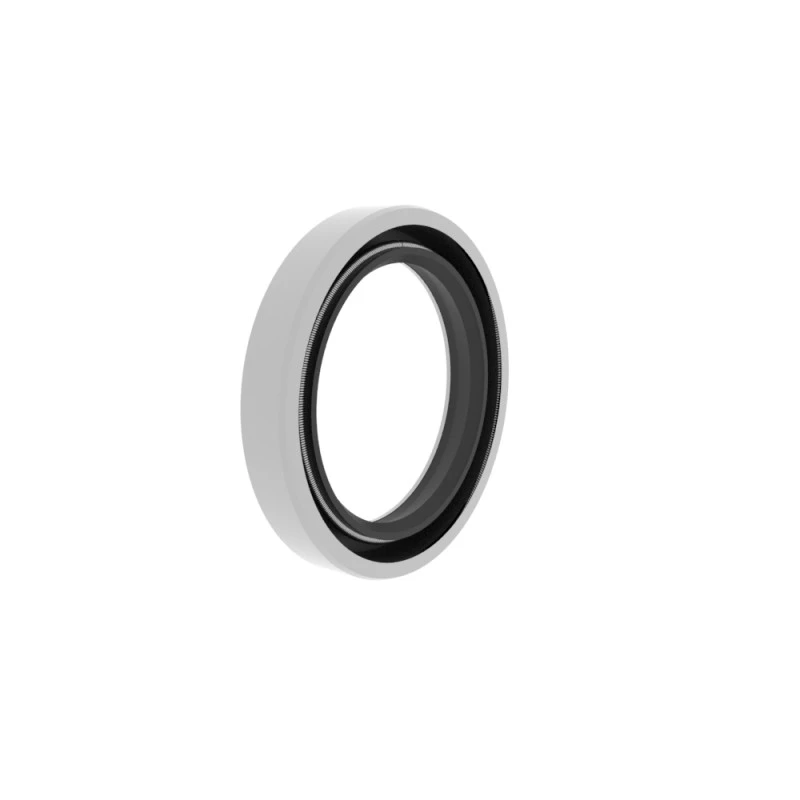

RCR101 Schelet rotativ schelet cu o singură buză, instalație cu o canelură deschisă cu acțiune unică, axială, utilizată pe scară largă, utilizată mai ales ca element de protecție pentru rulmenți.
RCR102 Garnitură cu buze schelet rotativ, cu acțiune unică, cu buză auxiliară rezistentă la praf, instalație axială cu canelură deschisă, utilizată pe scară largă, utilizată mai ales ca element de protecție pentru rulmenți.

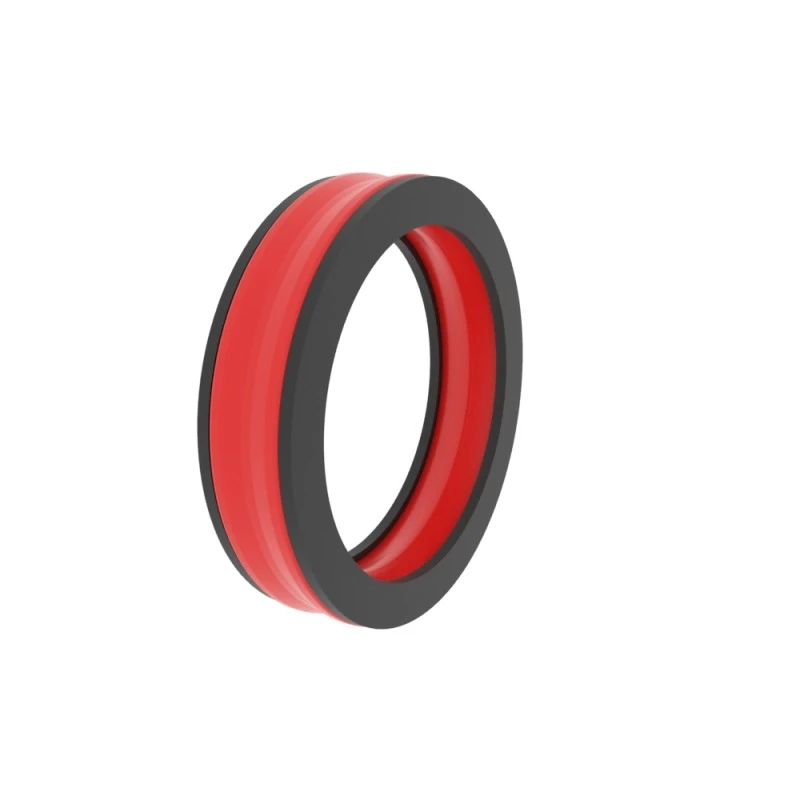

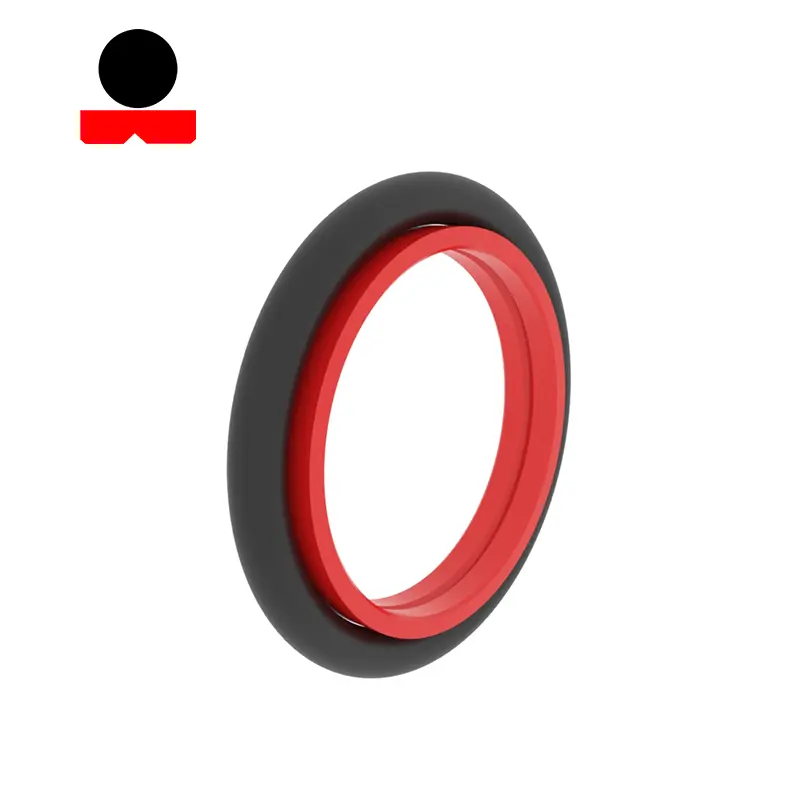

RCR103 Sigiliu rotativ, cu acțiune dublă, cu inel de susținere, efect de etanșare mai bun în condiții de etanșare rotativă de înaltă presiune.

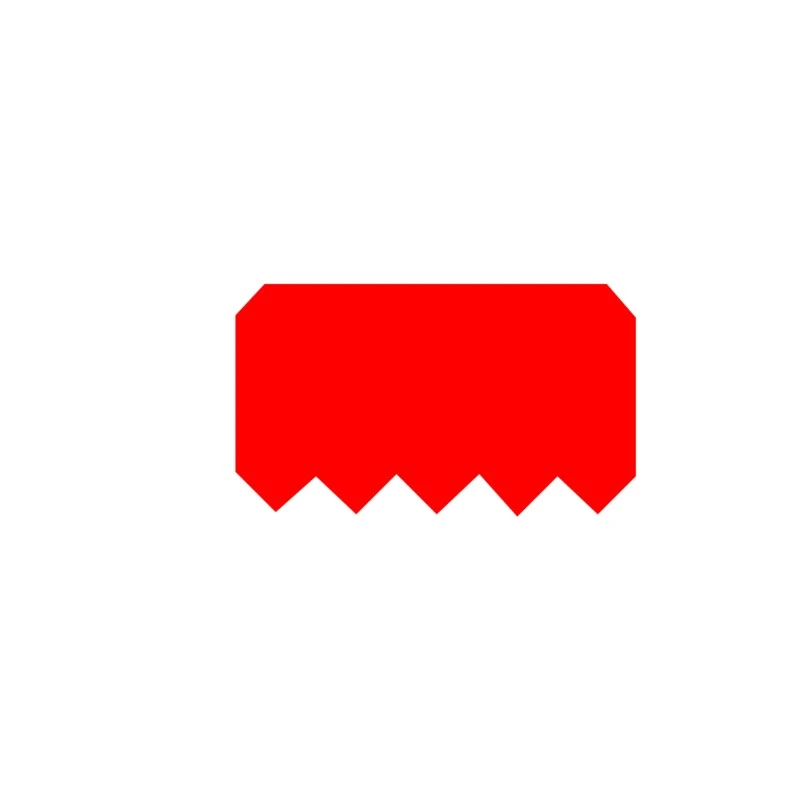

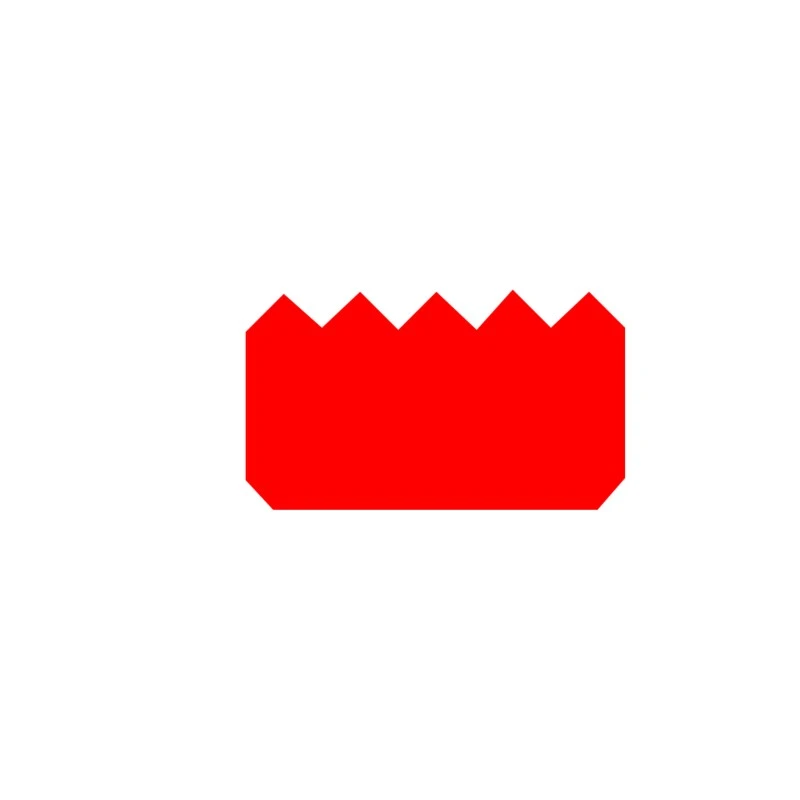

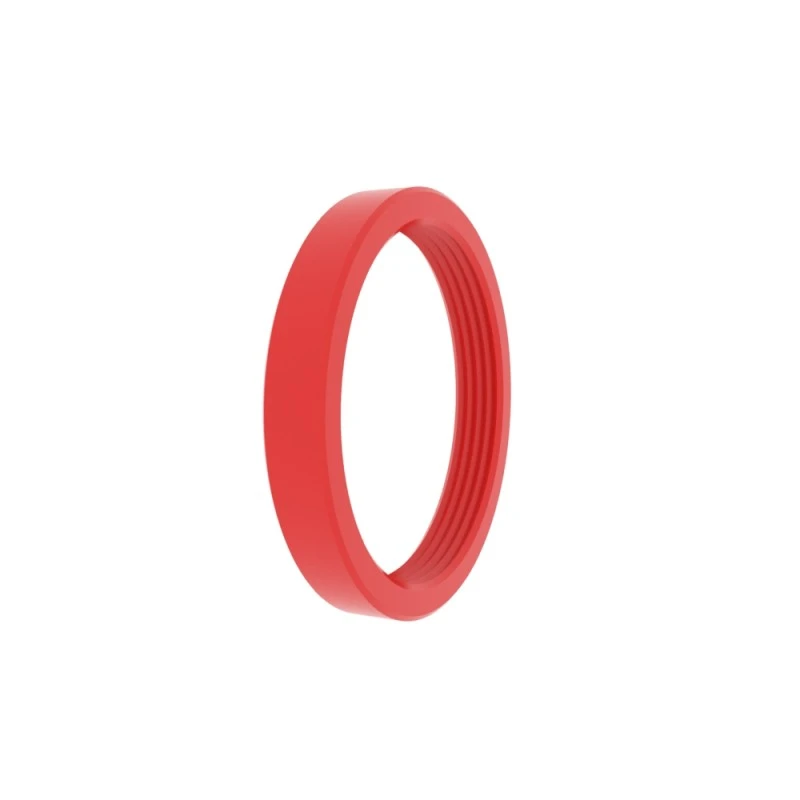

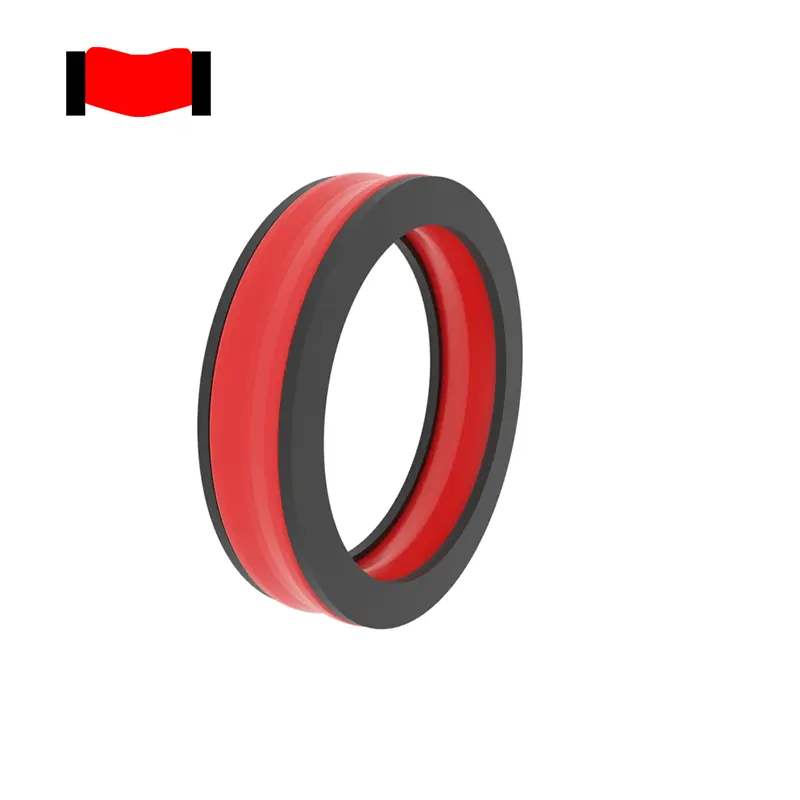

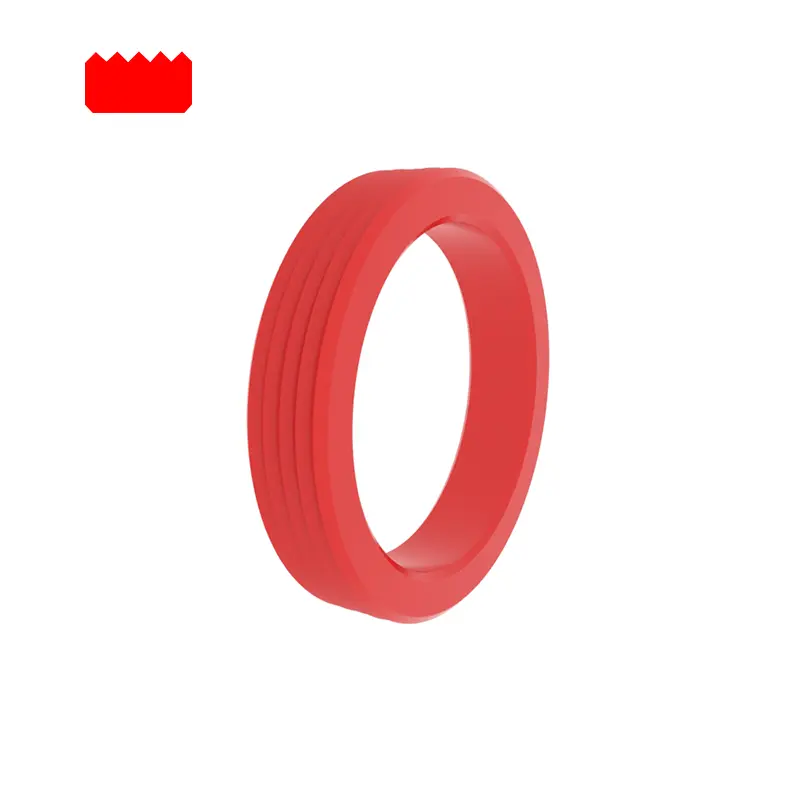

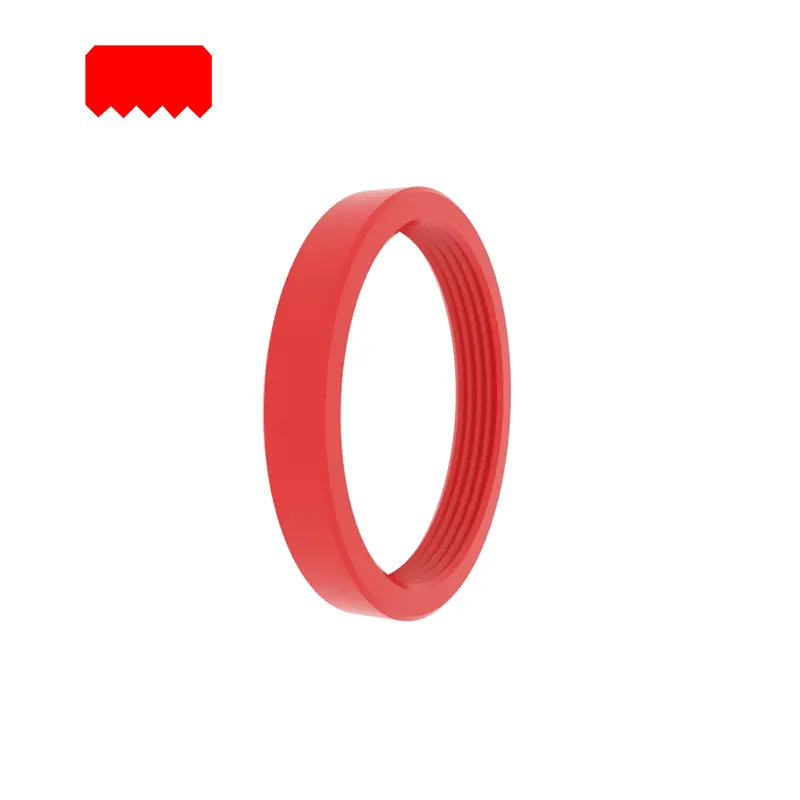

RCR104, RCR105 Sigiliu rotativ, cu acțiune dublă, canelură îngustă, încorporare a canelurii stabile și suprafață de etanșare dințată.

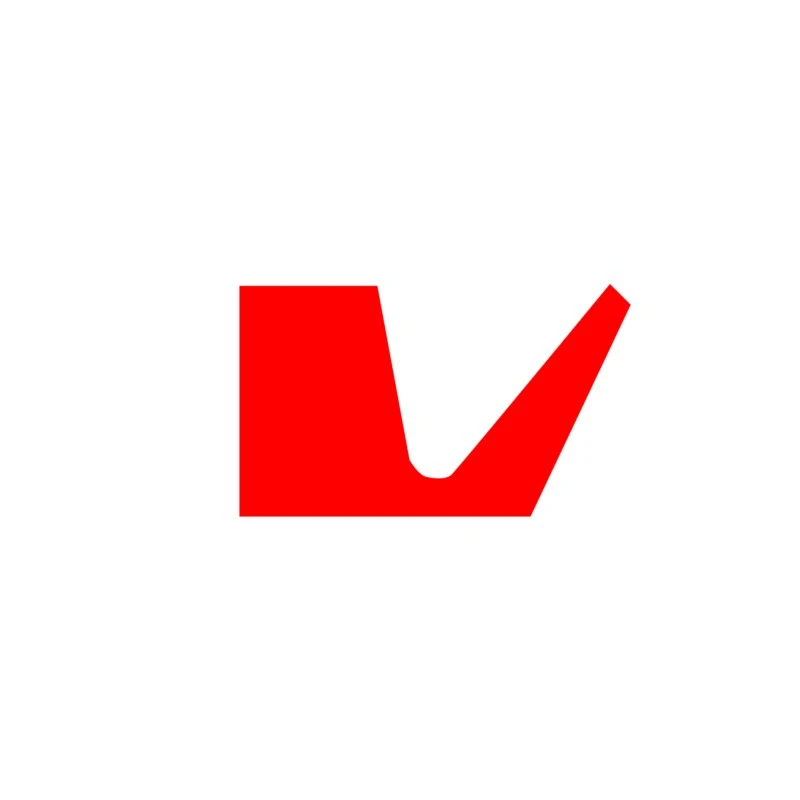

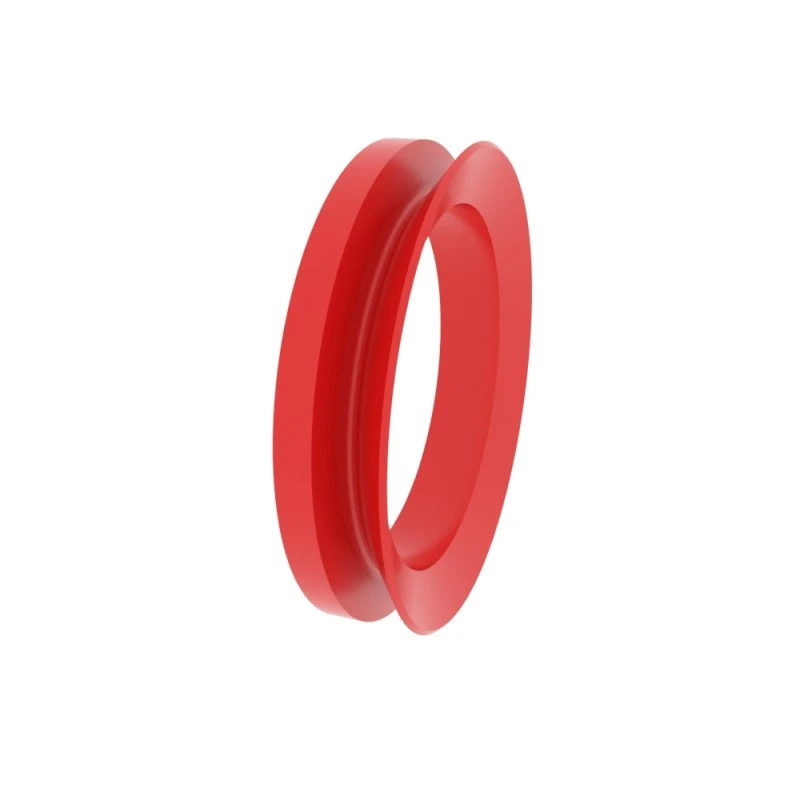

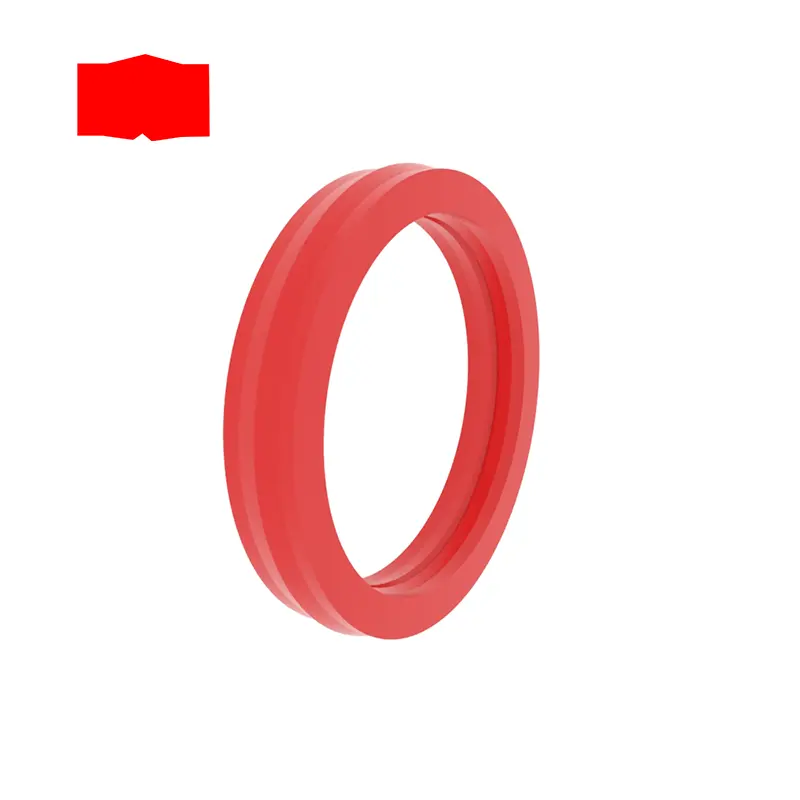

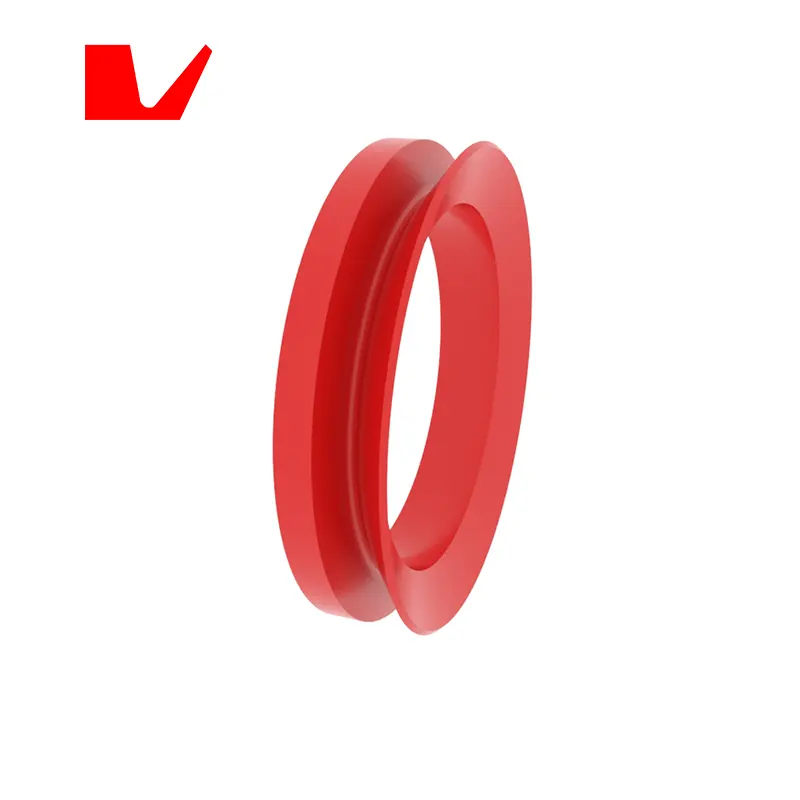

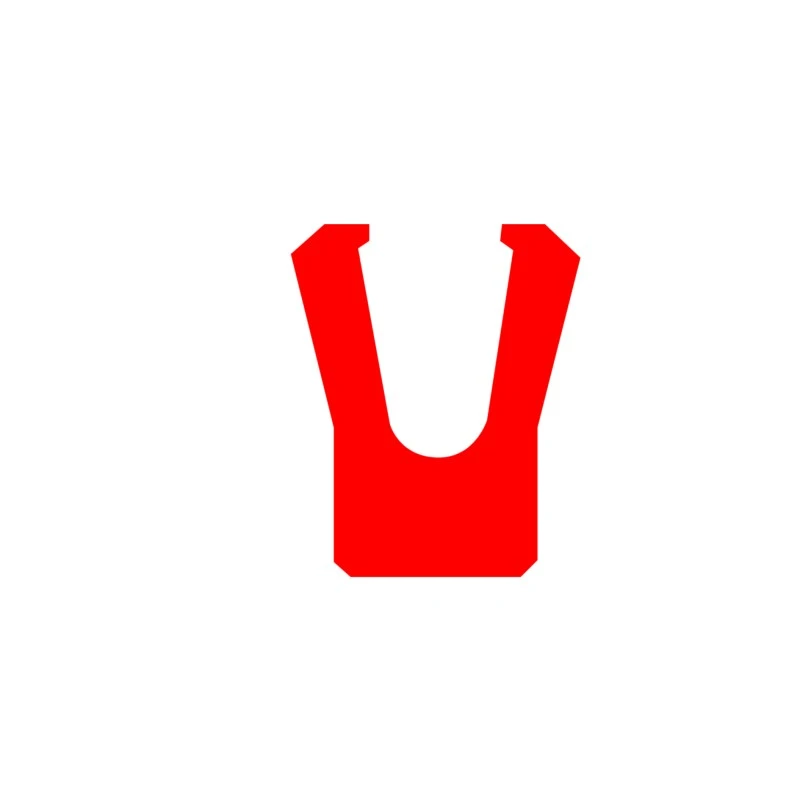

RCR106, RCR107 Sigiliu rotativ în formă de V, mișcare axială, modul elastic mare, rezistență la frecare, praf, poluanți, stropi de apă, stropi de ulei etc.

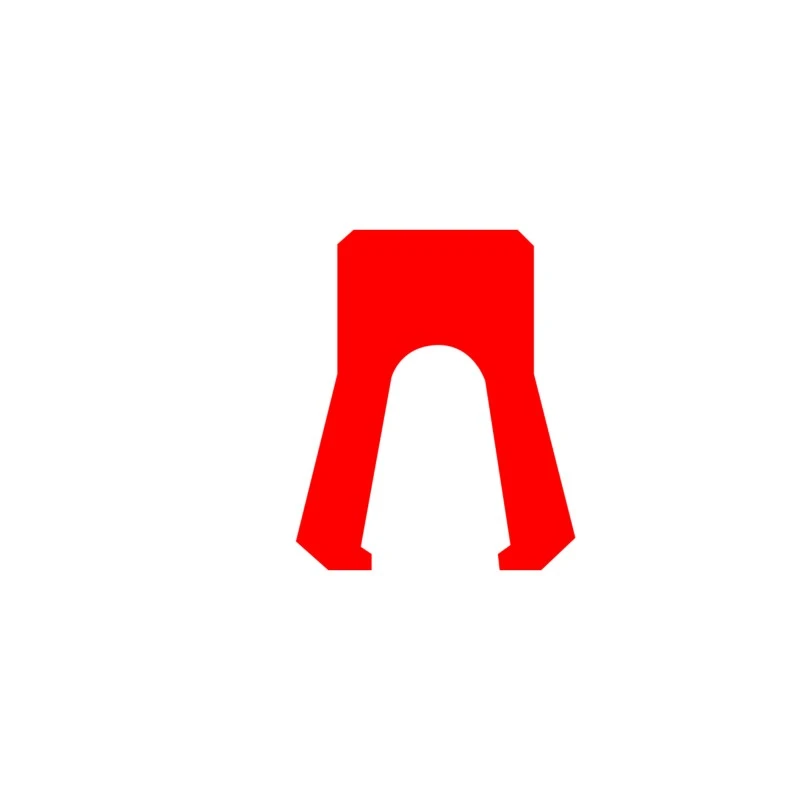

Sigiliul rotativ RCR108, cu acțiune unică, fără arc, interferența buzelor interioare și exterioare este determinată în funcție de condiții de muncă diferite.

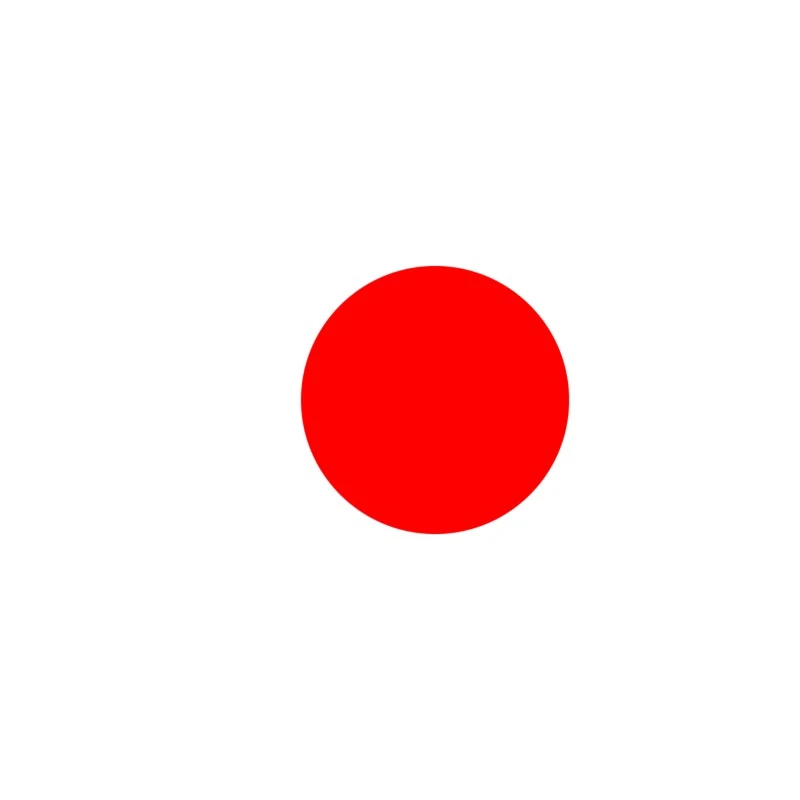

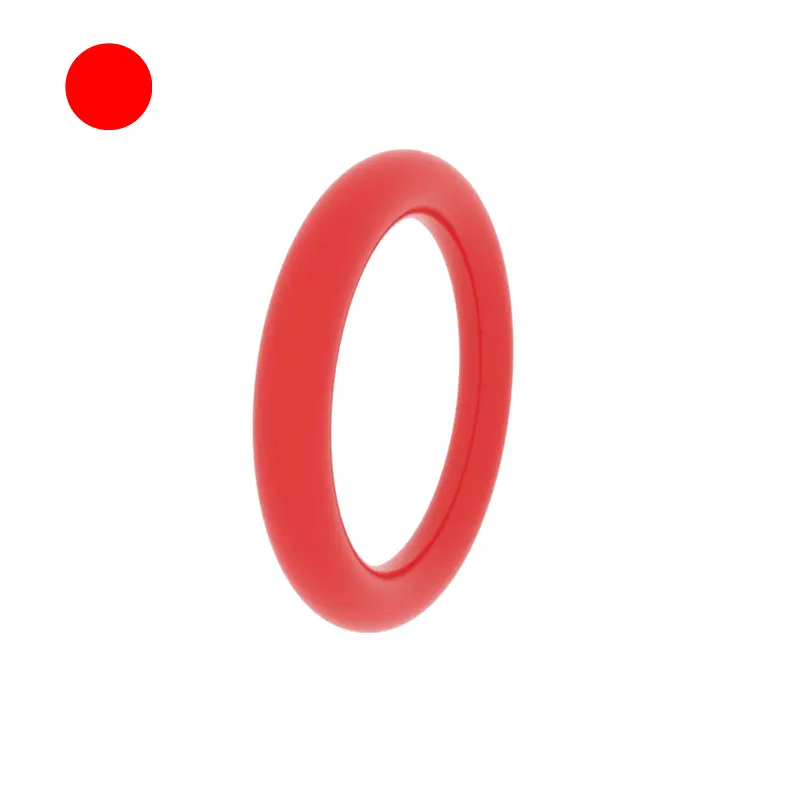

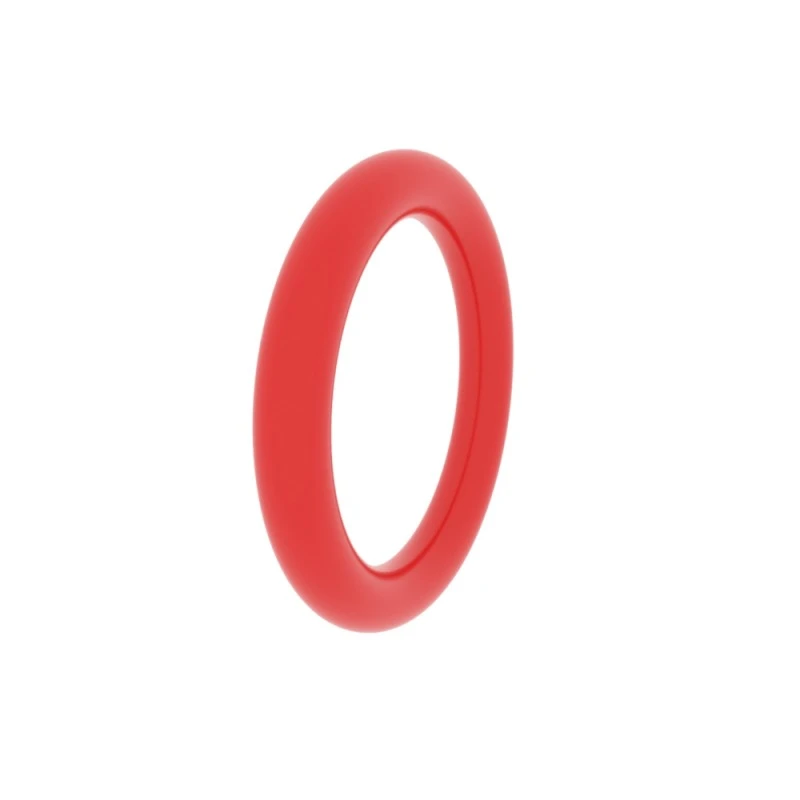

RCR109 O inel O, inel elastic utilizat mai ales pentru etanșare statică sau etanșare dinamică, selecție flexibilă a mediului de temperatură. Pentru caneluri detaliate, vă rugăm să consultați eșantionul cu inele O.
RCR110 Sigiliu rotativ de tetrafluoroetilen pentru arbore, cu acțiune dublă, potrivit pentru caneluri înguste.
RCR111 Sigiliu rotativ de tetrafluoroetilen pentru gaură, cu acțiune dublă, potrivit pentru caneluri înguste.
RCR112 Sigiliu rotativ, cu acțiune dublă, canelură îngustă, potrivită pentru condiții de muncă lubrifiate.
Sigiliul rotativ RCR113, cu acțiune dublă, cu inel de susținere, încorporare stabilă a canelurii, permițând un decalaj și presiune de extrudare mai mare, utilizat în cea mai mare parte pe arborele rotativ al echipamentelor de excavare.

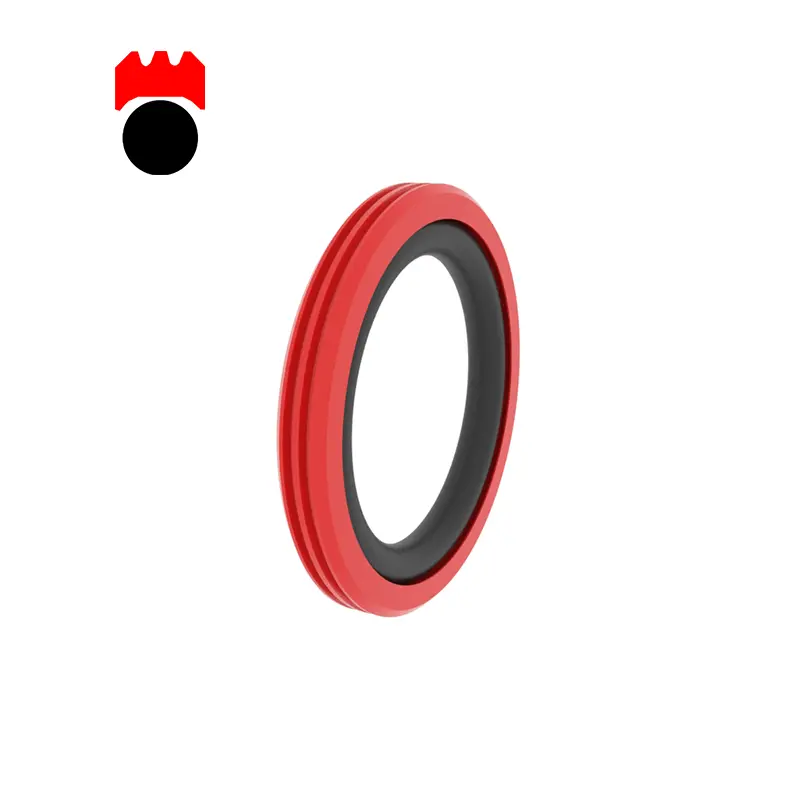

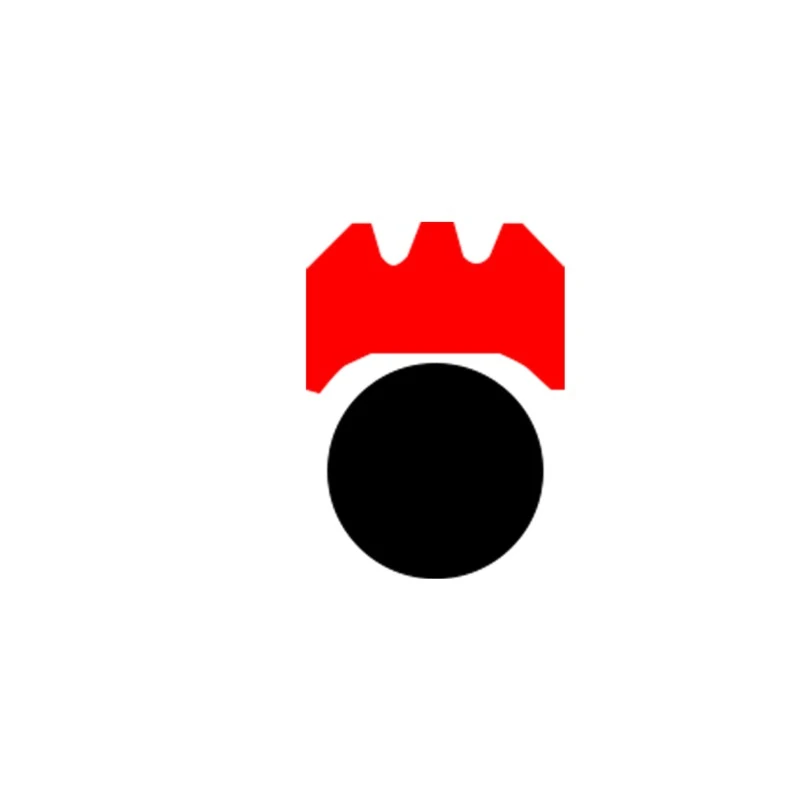

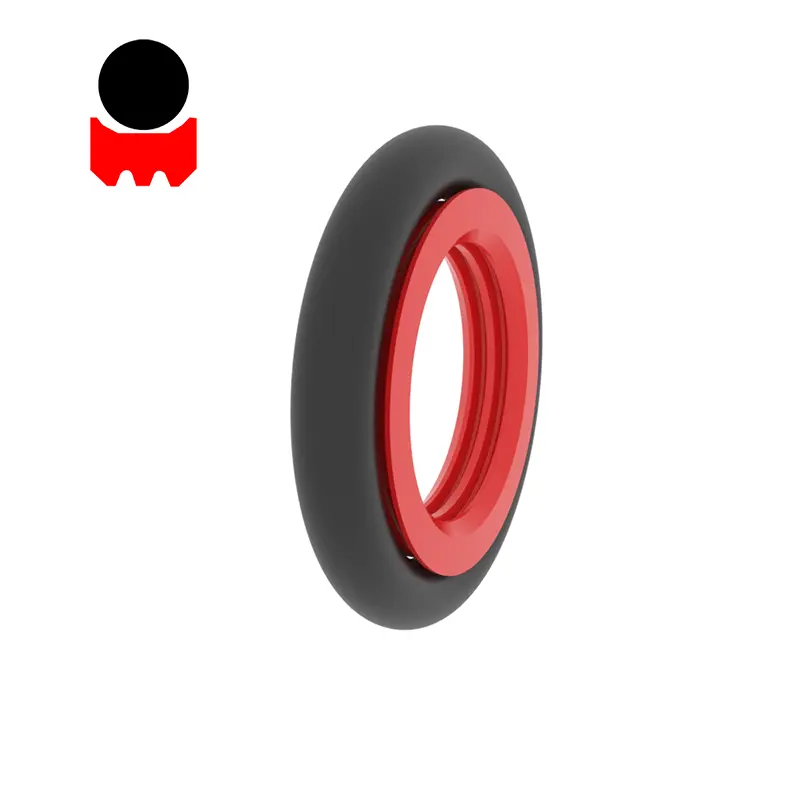

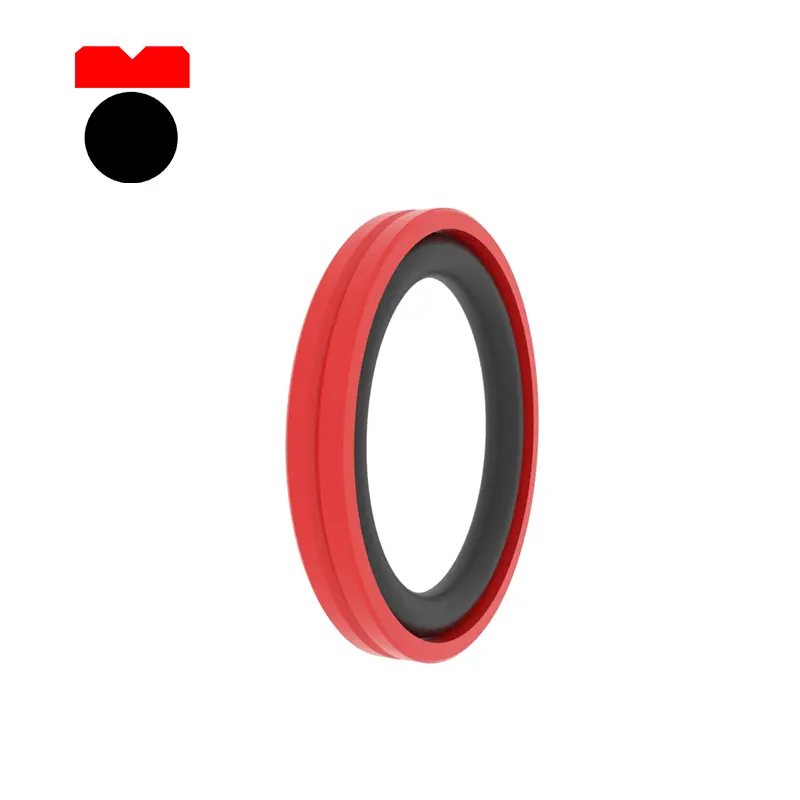

RCR115 Sigiliu rotativ de tetrafluoroetilen pentru arbore, acțiune dublă, frecare scăzută, presiune ridicată anti-laterală, coroziune de temperatură anti-înaltă.

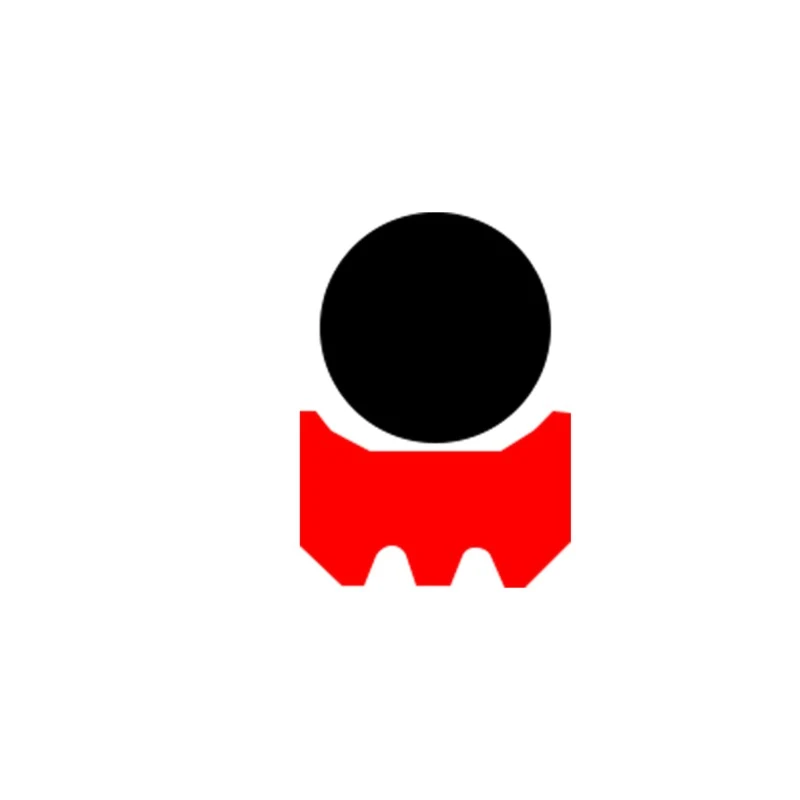

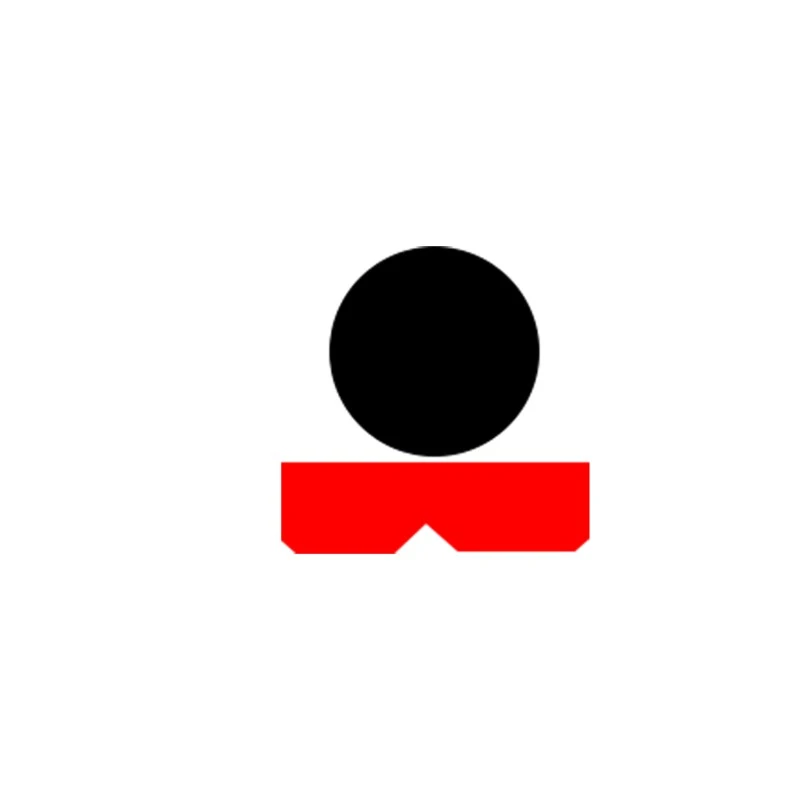

RCR116 Sigiliu rotativ de tetrafluoroetilen pentru gaură, cu acțiune dublă, frecare scăzută, coroziune anti-laterală ridicată, coroziune de temperatură anti-înaltă.

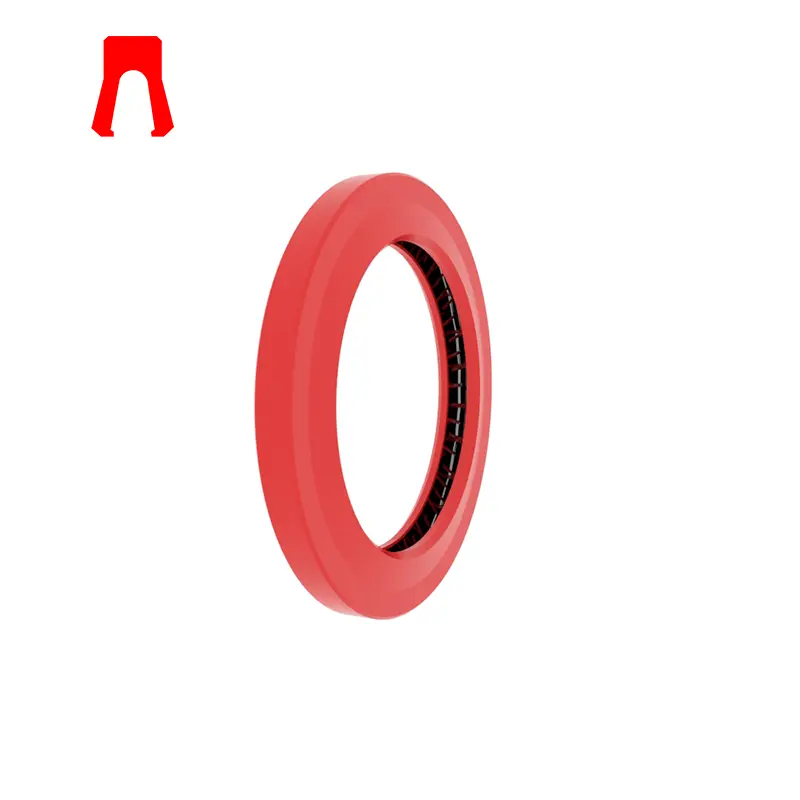

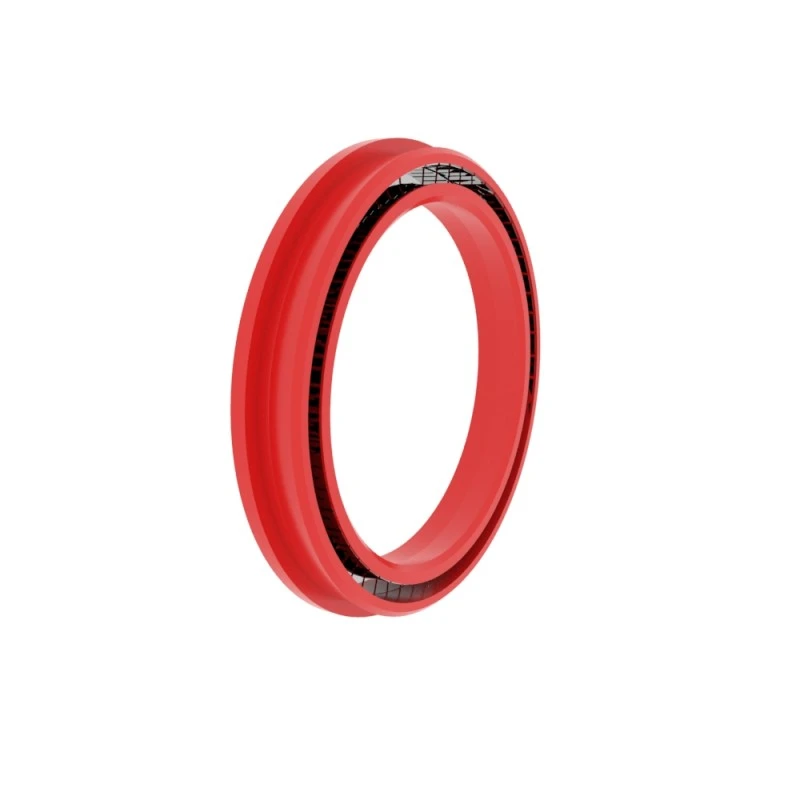

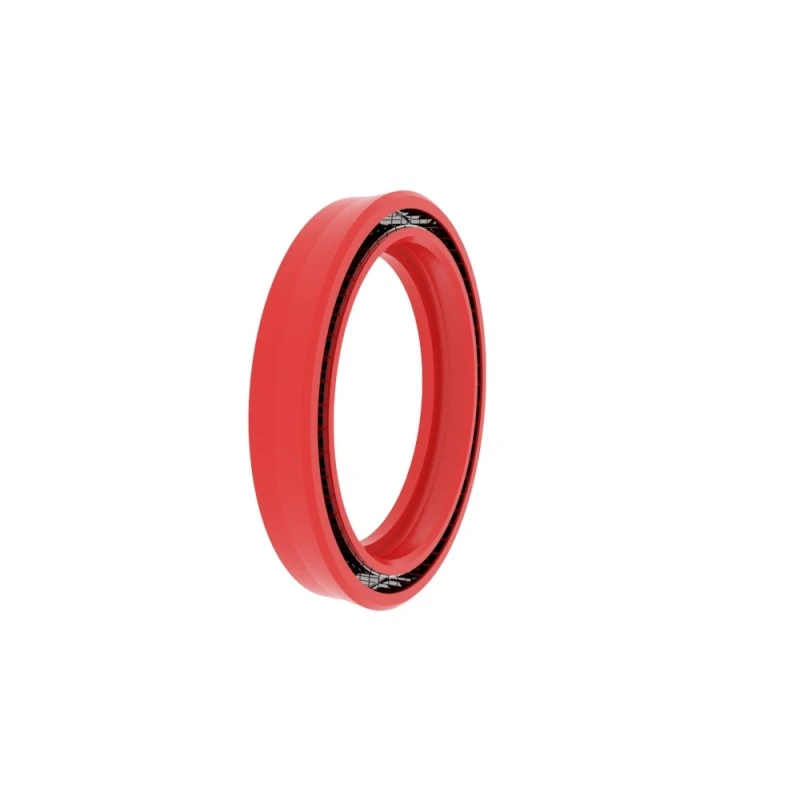

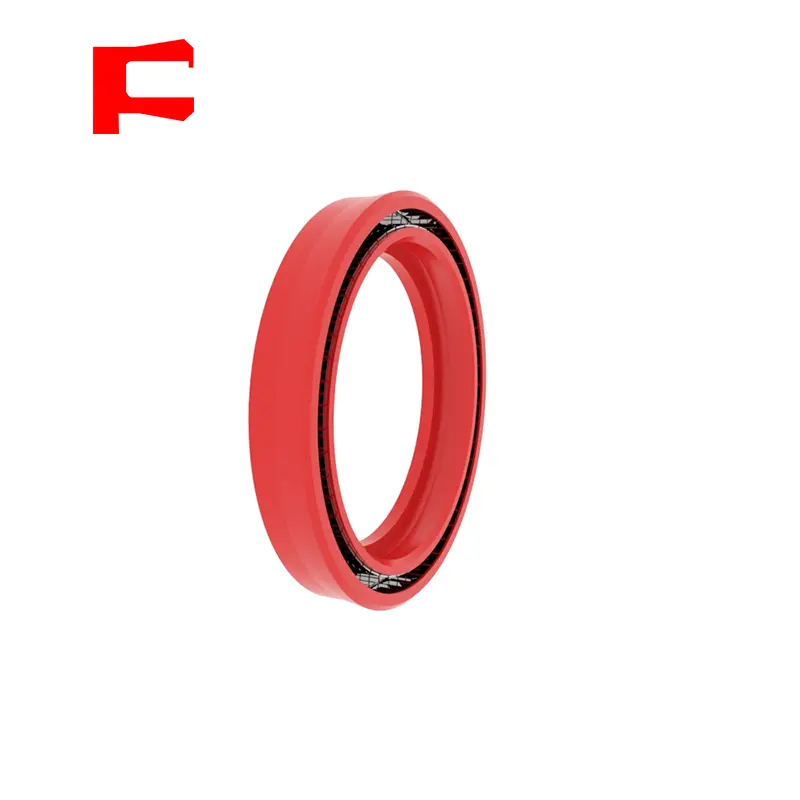

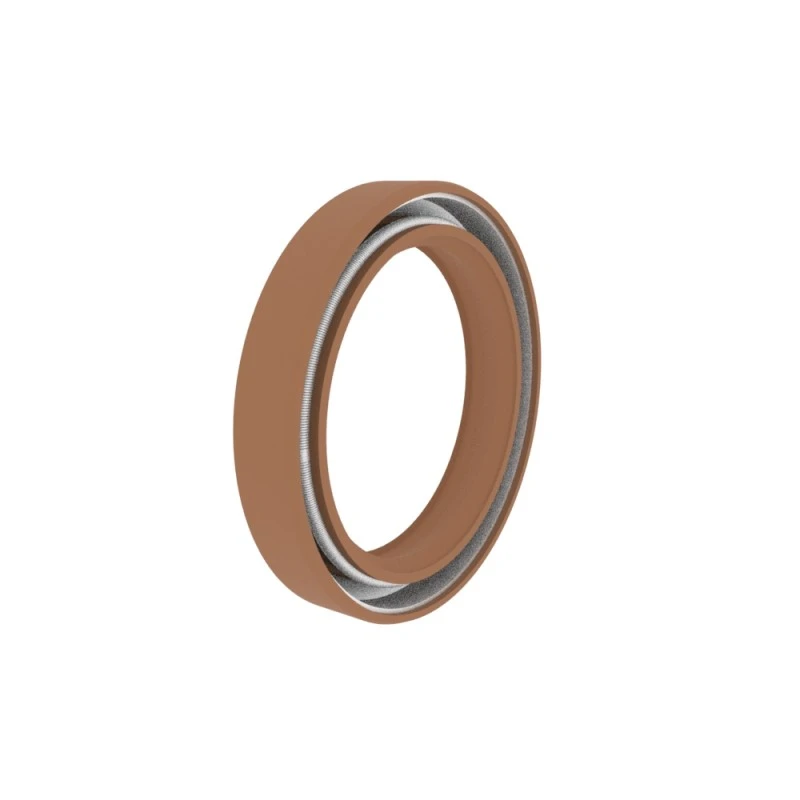

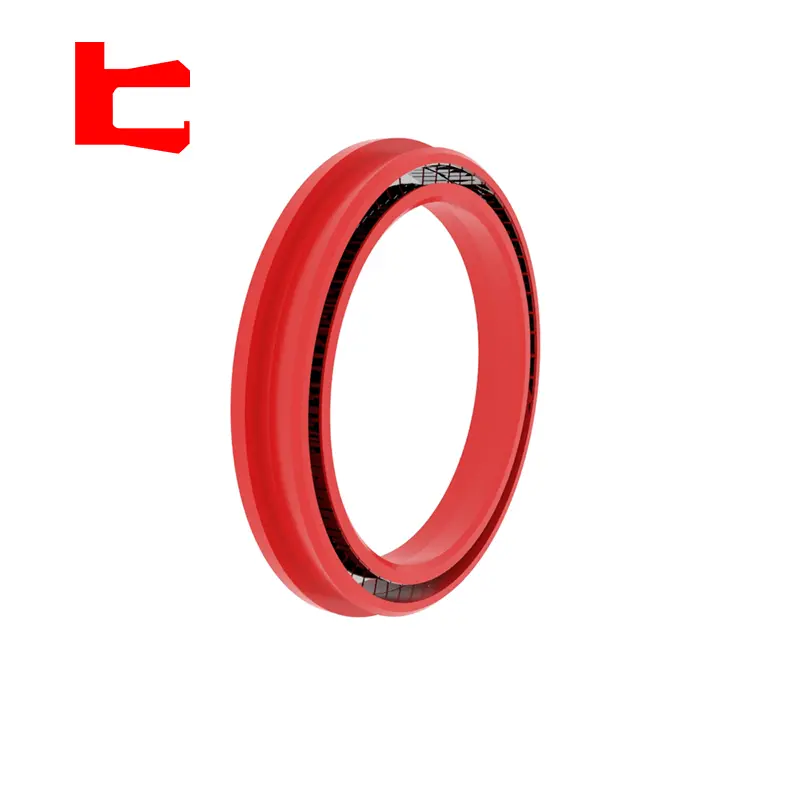

RCR117, RCR121 Sigiliu rotativ PTFE, cu arc mander, rezistență la coroziune cu temperatură ridicată, potrivită pentru o viteză relativ mare și presiune ridicată.
RCR118 END PTFE Sigiliu rotativ, cu primăvară mander, rezistență la coroziune cu temperatură ridicată, cu o temperatură ridicată, utilizată în cea mai mare parte în industria chimică.

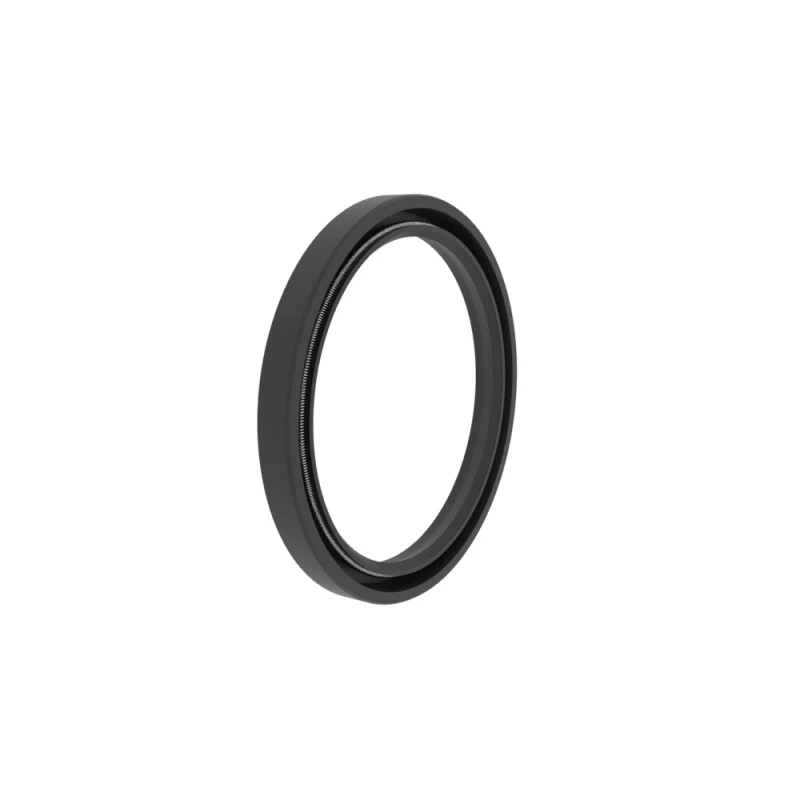

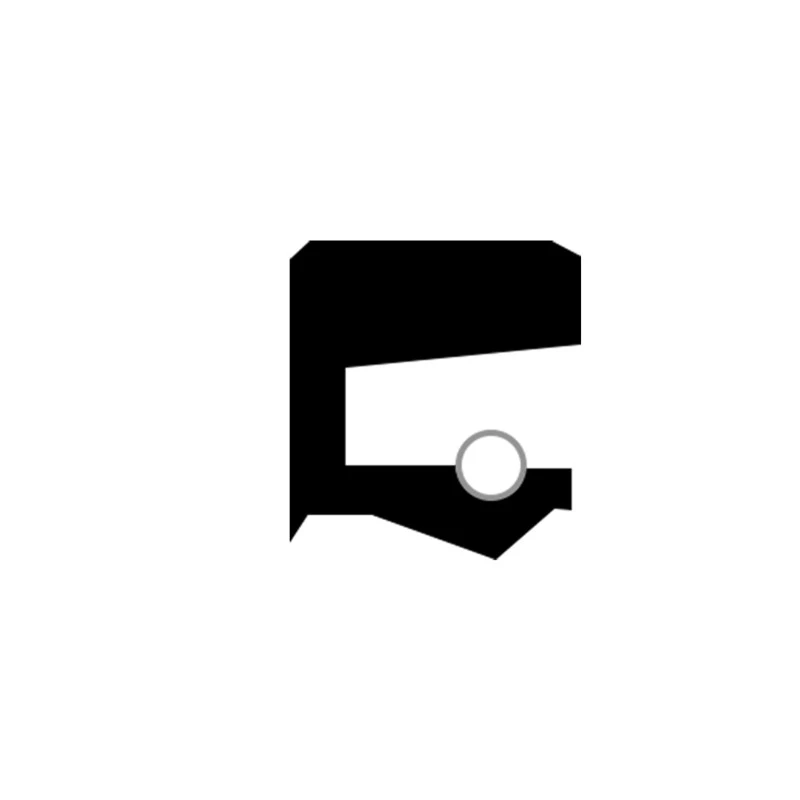

RCR119 Schelet rotativ schelet cu o singură buză, instalație cu o canelură deschisă cu acțiune unică, axială, utilizată pe scară largă, utilizată mai ales ca element de protecție pentru rulmenți.

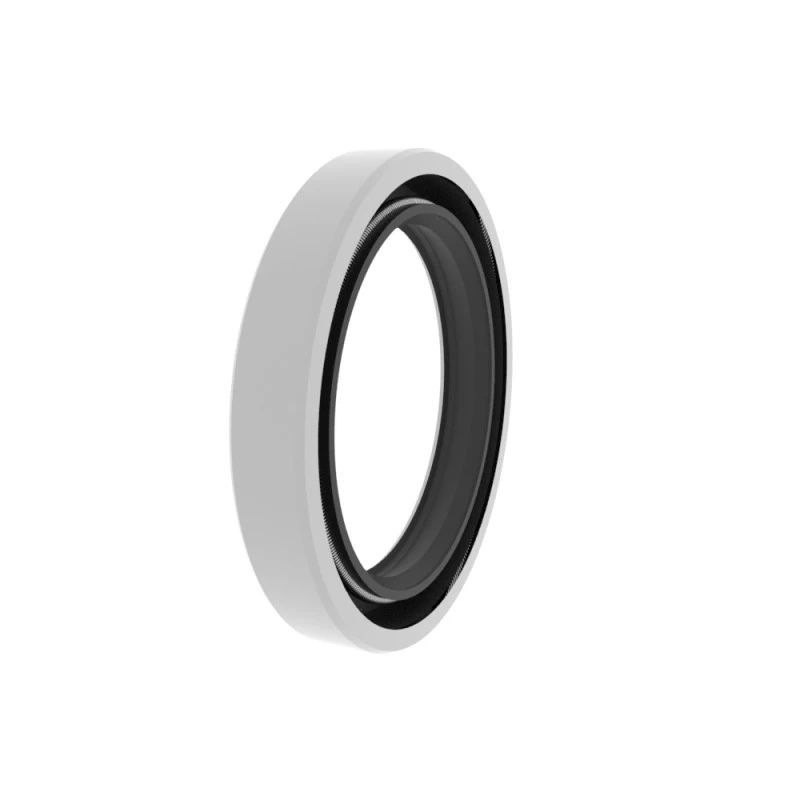

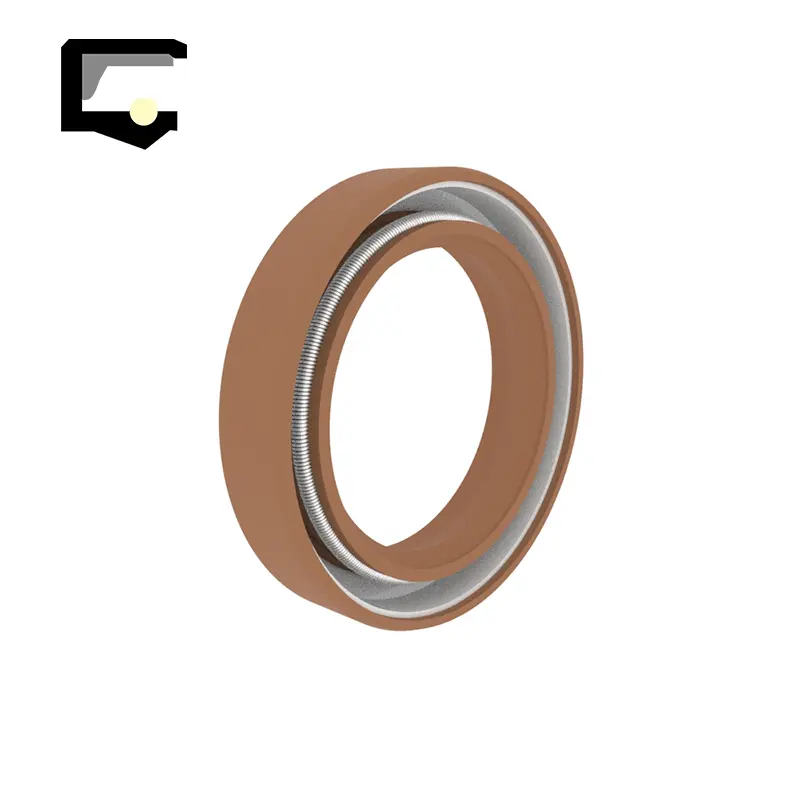

RCR201, RCR202 Schelet rotativ schelet cu două buze, cu acțiune unică, cu buză auxiliară rezistentă la praf, instalare axială cu canelură deschisă, utilizată pe scară largă, utilizată mai ales ca element de protecție pentru rulmenți.
RCR203, RCR204 ROTARY NECOPLIE SCALET LIP SEAL, cu acțiune unică, axial, instalație fixă cu canelură deschisă, utilizată în cea mai mare parte în industrii grele, cum ar fi metalurgia și construcția navală.

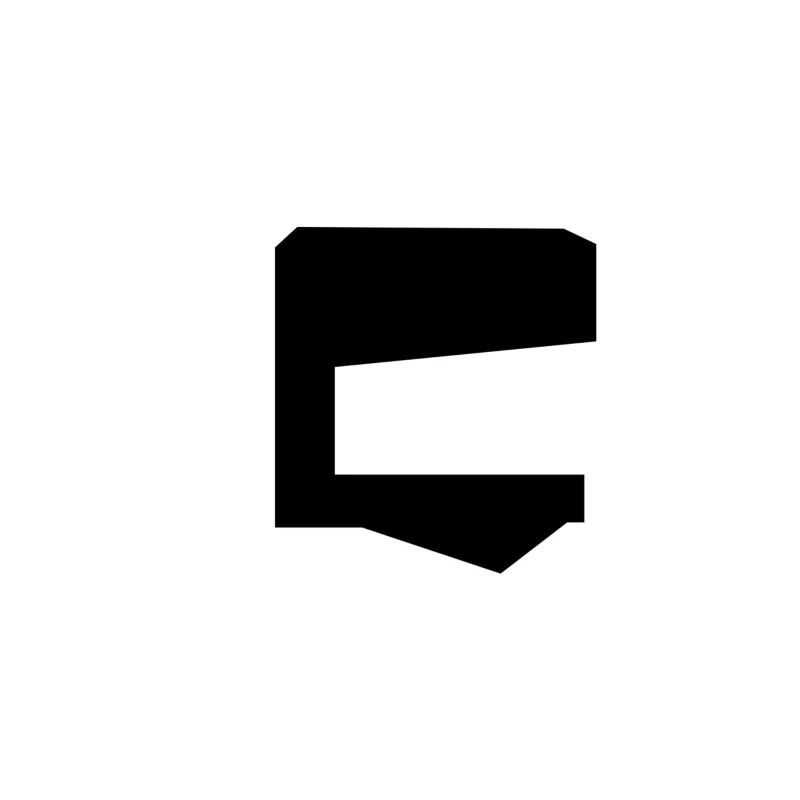

RCR205 Tăiați garnitură rotativă fără schelet, cu o singură buză, cu un singur acțiune, axial, o instalație fixă cu canelură deschisă, folosită în mare parte în industrii grele, cum ar fi metalurgie și construcții navale.
RCR206, RCR207 Tăiați rotativi fără rame sigiliu cu o singură buză, instalație fixă cu canelură deschisă, cu acțiune unică, axială, utilizată în cea mai mare parte în industrii grele, cum ar fi metalurgia și construcția navală. Potrivit pentru etanșarea cu viteză mică, mediul de etanșare este unsoarea pe bază de litiu.
Caracteristici și aplicații ale produsului:
Aplicații principale

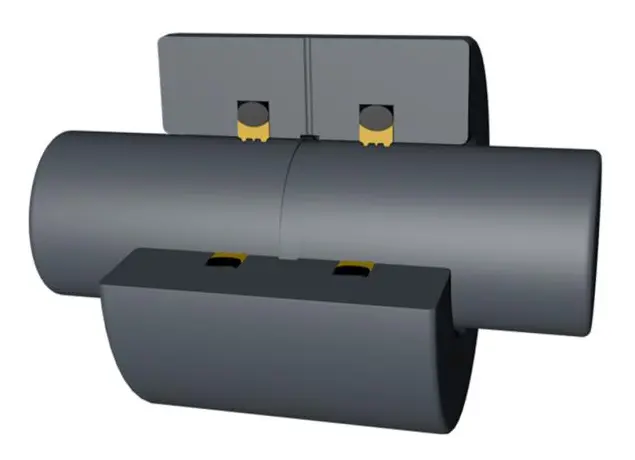

Garniturile rotative rotative sunt potrivite pentru etanșarea rotativă a arborelui, etanșarea rotativă a arborelui, excavatoare, apucători, articulații rotative, distribuitori rotativi, iar acest tip de sigiliu este adesea utilizat în industria petrolului și chimică
Avantaje
Garniturile rotative rotative au o gamă largă de medii și intervale de temperatură adaptabile, efect bun de etanșare, rezistență la presiune ridicată, dimensiuni mici în secțiune transversală, rezistență la ulei hidraulic, frecare scăzută și fără fenomen de alunecare.

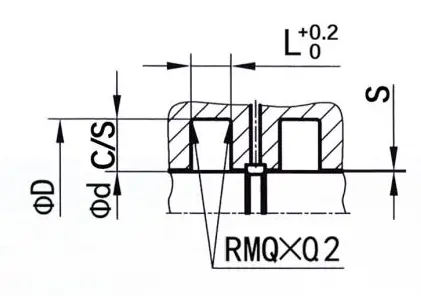

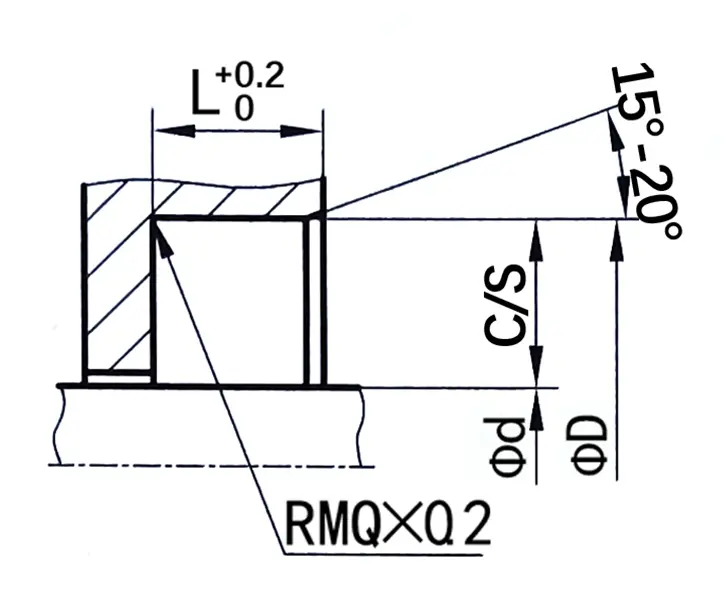

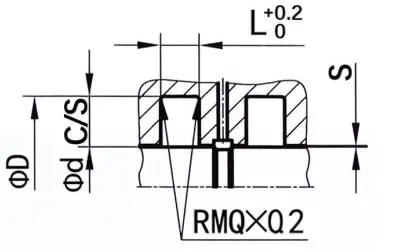

RCR101
Dimensiunea comenzii
Φd ...... diametrul exterior
Φd ...... diametrul interior
L ...... lățimea canelurii
|
Finisaj de suprafață |
R tmax (μm) |
RA (μM) |
|
Garnituri alunecătoare de cauciuc/poliuretan care se potrivește cu suprafață Garnituri alunecătoare de suprafață care se potrivește |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Fund de canelură Partea groovei |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Raportul de lungime a suportului profilului TP |
50%-95% |
|
|
Toleranţă |
|
|
Φd |
f8 |
|
Φd |
H8 |
Exemplu de comandă
Model: RCR101
Dimensiunea canelurii: 100x115x8
Material: NBR/POM
Tip de etanșare: RCR101, RCR102
Aplicație principală: Potrivit pentru etanșarea rotativă a arborelui
Avantaje: Potrivit pentru o gamă largă de media, o gamă largă de temperatură și un bun efect de etanșare
Material: poliuretan, cauciuc/polioximetilenă
|

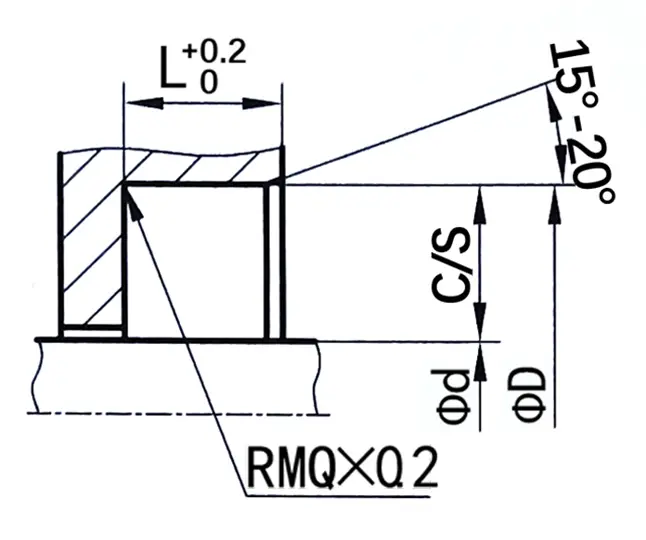

Exemple de etanșare a canelurii |
Următoarele sunt dimensiuni standard de canelură (se pot produce garnituri rotative de orice dimensiune în intervalul de dimensiuni) |
|||||
|
|
|
Φd |
Φd |
L |
c/s |
|
|
6-59.9 |
Φd+12 |
7 |
6 |
|||
|
60-139.9 |
Φd+15 |
8 |
7.5 |
|||
|
140-299.9 |
Φd+20 |
10 |
10 |
|||
|
300-499.9 |
Φd+30 |
12 |
15 |
|||
|
500-800 |
Φd+40 |
20 |
20 |
|||
|
＞ 800 |
Φd+50 |
22 |
25 |
|||

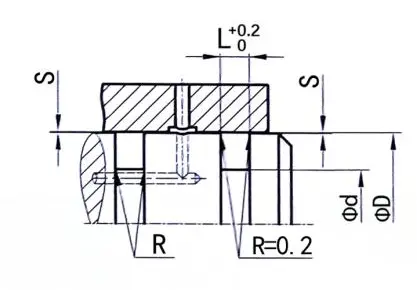

RCR115
Dimensiunea comenzii
Φd ...... diametrul exterior
Φd ...... diametrul interior
L ...... lățimea canelurii
|
Finisaj de suprafață |
R tmax (μm) |
RA (μM) |
|
Garnituri alunecătoare de cauciuc/poliuretan care se potrivește cu suprafață Garnituri alunecătoare de suprafață care se potrivește |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Fund de canelură Partea groovei |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Raportul de lungime a suportului profilului TP |
50%-95% |
|
|
Toleranţă |
|
|
Φd |
f8 |
|
Φd |
H8 |
Exemplu de comandă
Model: RCR115

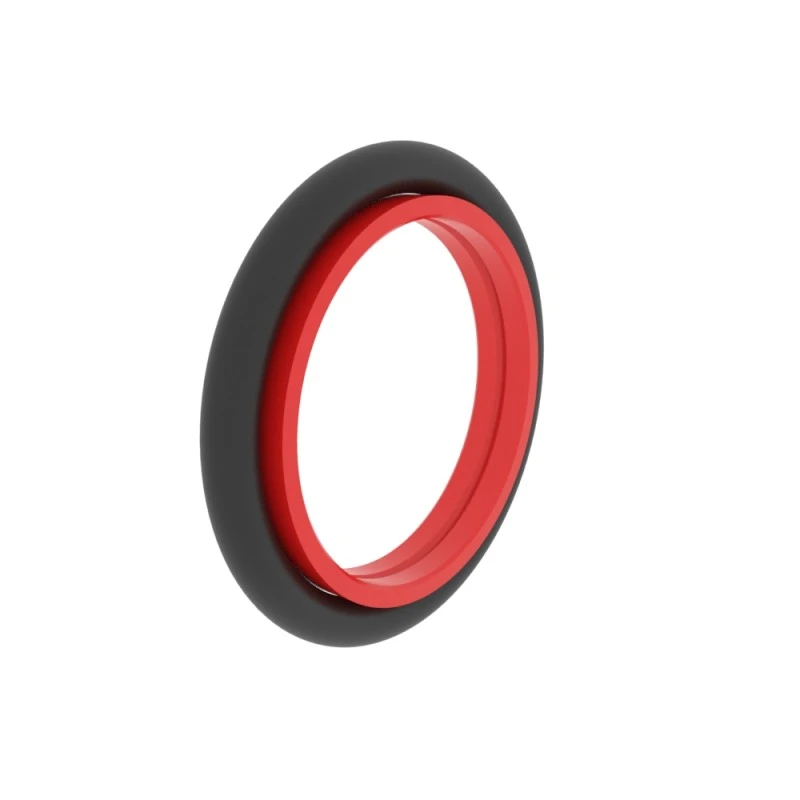

Dimensiunea canelurii: 100x111x4.2
Material: PTFE4+NBR
Tip de etanșare: RCR115
Aplicație principală: Potrivit pentru garnituri de arbore rotativ, excavatoare, apucători, articulații pivotante.
Avantaje: poate rezista la presiune ridicată, are dimensiuni mici în secțiune transversală, este rezistent la uleiul hidraulic, are o frecare scăzută și nu are fenomen de alunecare.
Material: tetrafluoroetilen + cauciuc nitril sau fluororubber
|
Exemple de etanșare a canelurii |
Următoarele sunt dimensiuni standard de canelură (se pot produce garnituri rotative de orice dimensiune în intervalul de dimensiuni) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Diferență maximă de extrudare s |
||
|
100 de bară |
200bar |
||||||||
|
6-18.9 |
Φd+4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
Φd+7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199.9 |
Φd+11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255.9 |
Φd+15,5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
Φd+21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 650 |
Φd+28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||

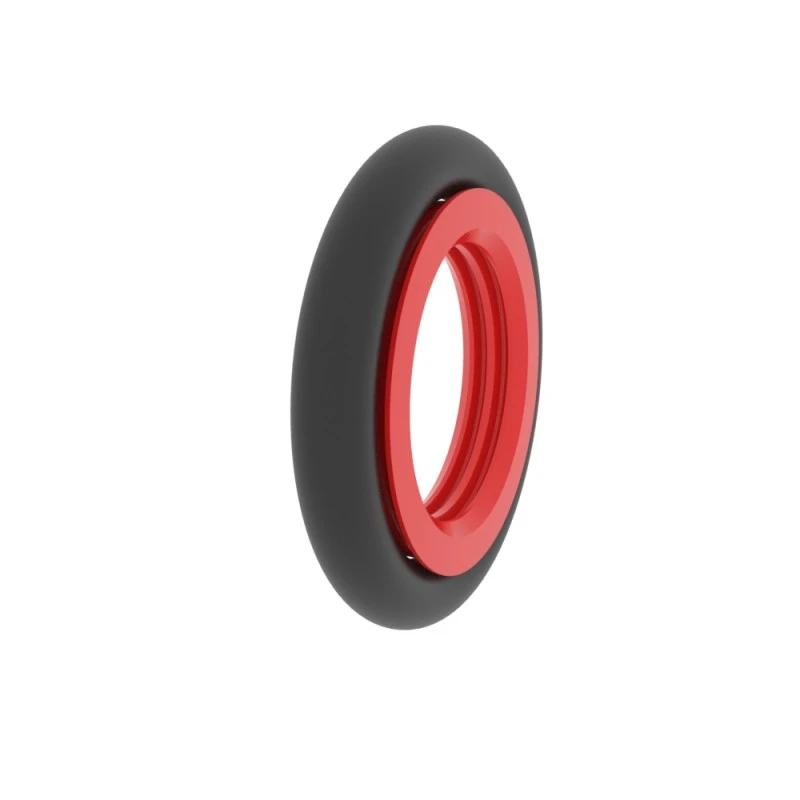

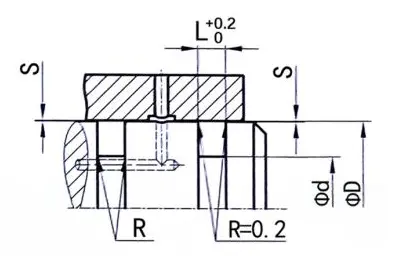

RCR116
Dimensiunea comenzii
Φd ...... diametrul exterior
Φd ...... diametrul interior
L ...... lățimea canelurii
|
Finisaj de suprafață |
R tmax (μm) |
RA (μM) |
|
Garnituri alunecătoare de cauciuc/poliuretan care se potrivește cu suprafață Garnituri alunecătoare de suprafață care se potrivește |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Fund de canelură Partea groovei |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Raportul de lungime a suportului profilului TP |
50%-95% |
|
|
Toleranţă |
|
|
Φd |
f8 |
|
Φd |
H8 |
Exemplu de comandă
Model: RCR116
Dimensiunea canelurii: 100x89x4.2
Material: PTFE4+NBR
Tip de etanșare: RCR116
Aplicație principală: Potrivit pentru garnituri de capăt rotativ, excavatoare, apucători, articulații rotative, distribuitori rotativi.
Avantaje: Este potrivit pentru o gamă largă de medii și temperaturi, are un efect bun de etanșare, dimensiuni mici în secțiune transversală, rezistență puternică la ulei hidraulic, frecare scăzută și fără fenomen de alunecare.
Material: tetrafluoroetilen + cauciuc nitril sau fluororubber
|
Exemple de etanșare a canelurii |
Următoarele sunt dimensiuni standard de canelură (se pot produce garnituri rotative de orice dimensiune în intervalul de dimensiuni) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
O-inel |
Diferență maximă de extrudare s |
||
|
100 de bară |
200bar |
||||||||
|
8-39.9 |
ΦD-4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79.9 |
ΦD-7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132.9 |
ΦD-11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
ΦD-15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669.9 |
ΦD-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 670 |
ΦD-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||

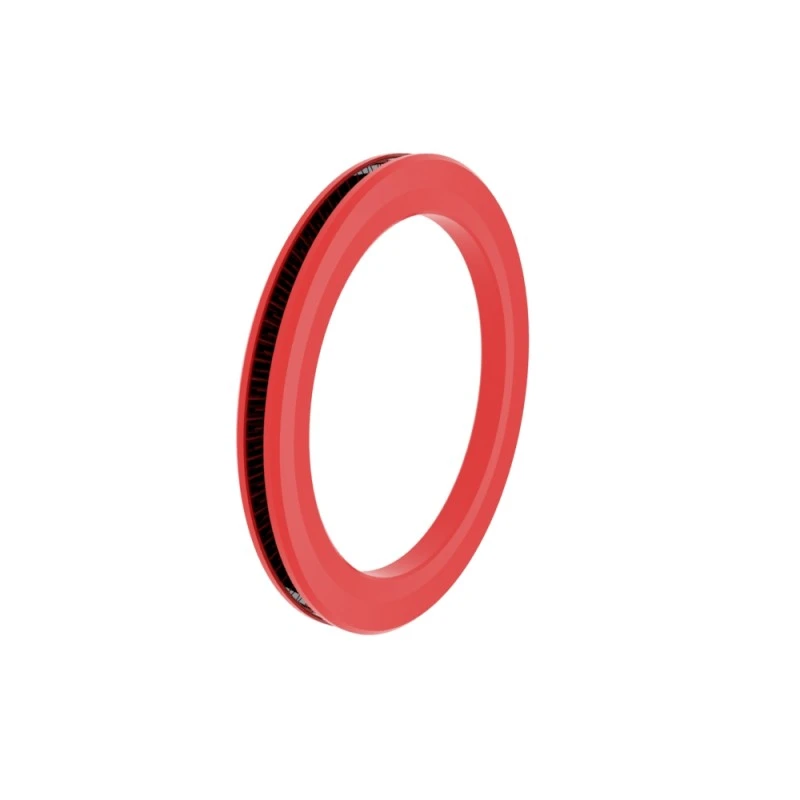

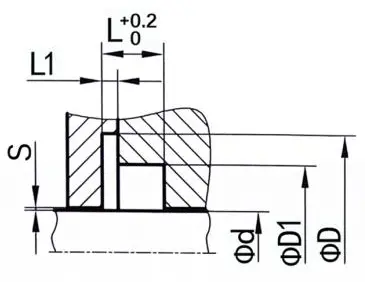

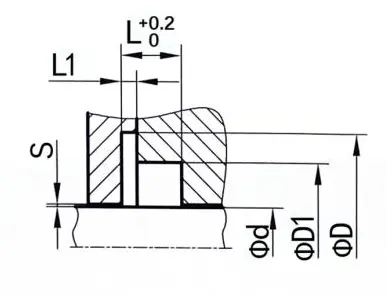

RCR117
Dimensiunea comenzii
Φd ...... diametrul exterior
Φd1 ...... diametrul exterior
Φd ...... diametrul interior
L ...... lățimea canelurii
L1 ...... Lățimea groovei
|
Finisaj de suprafață |
R tmax (μm) |
RA (μM) |
|
Garnituri alunecătoare de cauciuc/poliuretan care se potrivește cu suprafață Garnituri alunecătoare de suprafață care se potrivește |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Fund de canelură Partea groovei |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Raportul de lungime a suportului profilului TP |
50%-95% |
|
|
Toleranţă |
|
|
Φd |
f8 |
|
Φd |
H8 |
Exemplu de comandă
Model: RCR117
Dimensiunea canelurii: 100x117.5x110.5x7.1x1.8
Material: PTFE4+V.
Tip de etanșare: RCR117
Aplicație principală: Potrivit pentru etanșarea rotativă a arborelui, acest tip de etanșare este adesea utilizat în industria petrolului și chimică
Avantaje: frecare scăzută, rezistență la coroziune, rezistență la temperatură ridicată, potrivită pentru viteză mare
Material: PTFE, arc din oțel inoxidabil
|
Exemple de etanșare a canelurii |
Următoarele sunt dimensiuni standard de canelură (se pot produce garnituri rotative de orice dimensiune în intervalul de dimensiuni) |
|||||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
Diferență maximă de extrudare s |
|||
|
20Bar |
100 de bară |
200bar |
||||||||
|
5-19.9 |
Φd+9 |
Φd+5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39.9 |
Φd+12.5 |
Φd+7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399.9 |
Φd+17.5 |
Φd+10.5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
Φd+22 |
Φd+14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
