Ne concentrăm pe nevoile diversificate în domeniul sigiliilor de piston și oferim soluții de înaltă performanță care acoperă toate scenariile de hidraulică și pneumatică. Linia noastră de produse este împărțită în acțiune unică și cu acțiune dublă ca bază, combinând inovația materială și optimizarea structurală pentru a face față provocărilor de etanșare de la industria convențională până la condiții de muncă extreme:
1. Repere ale seriei de sigilii de întoarcere a sigiliului pistonului:
Seria de înaltă presiune și anti-extrudare: seria RCK102/102R/104 sunt proiectate pentru presiune ridicată, iar structura de susținere este consolidată pentru a se adapta la goluri mari și caneluri înguste. RCK109H/120/122 și alte garnituri combinate integrează inelele de ghidare și elastomerii pentru a trece prin limita de presiune de 35MPa+ ridicată, în special potrivită pentru miniere și utilaje grele.
Adaptabilitatea dinamică: RCK108/125/138 folosește material de tetrafluoroetilenă pentru a obține etanșarea stabilă de la o viteză extrem de mică la viteză mare (0,01 ~ 5m/s), iar caracteristicile scăzute de frecare sunt potrivite pentru mersul hidraulicii de mers și echipamentului de modelare a injecției de precizie.
Toleranță extremă a mediului: RCK119/139 este echipat cu material de primăvară și material PTFE, care este rezistent la coroziune și rezistent la uzură uscată. Gama largă de temperatură de -40 ℃ ~ 200 ℃ acoperă reactoarele chimice, farmaceutice la temperaturi ridicate și linii de producție aseptică alimentară.
2. Proiectare personalizată din industrie:
Întreținere și modificare: RCK116/216 simplifică procesul de instalare și se adaptează la nevoile de reparație a cilindrului vechi și înlocuirea rapidă a echipamentelor de umplere a alimentelor.
Izolare dublă medie: RCK144/145 are o structură originală a buzelor duble, care poate sigila ulei/apă sau gaz/mediu mixt în același timp, potrivit pentru condiții de muncă complexe.
Optimizare scurtă a accidentului vascular cerebral: RCK103/143 îmbunătățește stabilitatea încorporării prin preîncărcarea inelului O pentru a evita riscul de scurgere în cilindri hidraulici cu flux scurt.
3. Avantaje tehnologice de bază:
Știința materialelor: Proiectarea de stocare a uleiului poliuretan (RCK205) extinde durata de viață a pneumaticii fără lubrifiere, iar tetrafluoroetilena (RCK108) ia în considerare atât rezistența la uzură, cât și rezistența chimică.
Inovația structurală: Inelele de ghidare din spate (RCK101), anti-twist inel de suport (RCK120) și alte modele asigură durabilitatea sigiliilor sub vibrații și sarcini excentrice.
Ne-am angajat să oferim soluții integrate „rezistente la uzură de sigiliu” pentru 20+ industrii, cum ar fi mașini miniere, echipamente de turnare prin injecție și dispozitive medicale, echilibrarea costurilor și performanței cu module standardizate și servicii personalizate, ajutând clienții să reducă costurile de întreținere și să îmbunătățească fiabilitatea echipamentelor.
Caracteristici și aplicații ale produsului:
Garniturile de întoarcere a etanșării pistonului sunt potrivite pentru cilindrii și cilindrii hidraulici, cilindrii hidraulici standard și mașinile hidraulice de mers. Principalele aplicații includ utilaje de construcție, utilaje agricole, macarale și cilindri standard.
Atunci când este utilizat în industria chimică, este utilizat în general pentru cilindri rapide și utilaje de poziționare. Poate fi utilizat și în industria alimentară, în industria farmaceutică și în acumulatori.
Avantaje
Garniturile de cotitură a etanșării pistonului sunt încorporate în canelură în mod stabil, cu o performanță bună dinamică și statică de etanșare, nu este nevoie de inele de ghidare suplimentare, frecare scăzută, fără fenomen de fluaj hidraulic, rezistență ridicată la uzură, performanță anti-extruziune bună, conductivitate termică bună, gamă largă de temperatură aplicabilă și capacitate de returnare a uleiului rezidual puternic în condiții dinamice.

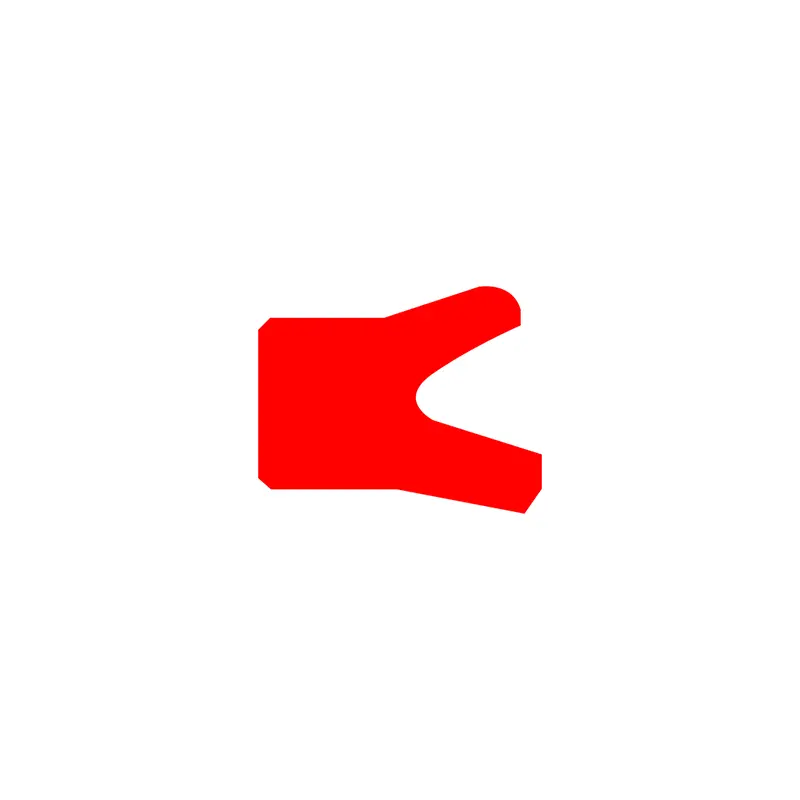

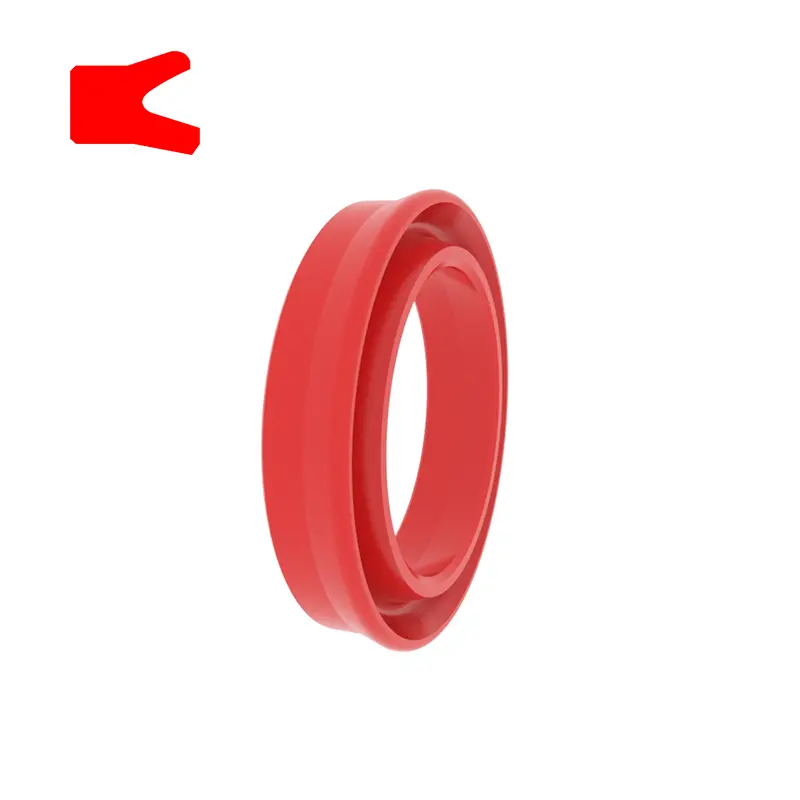

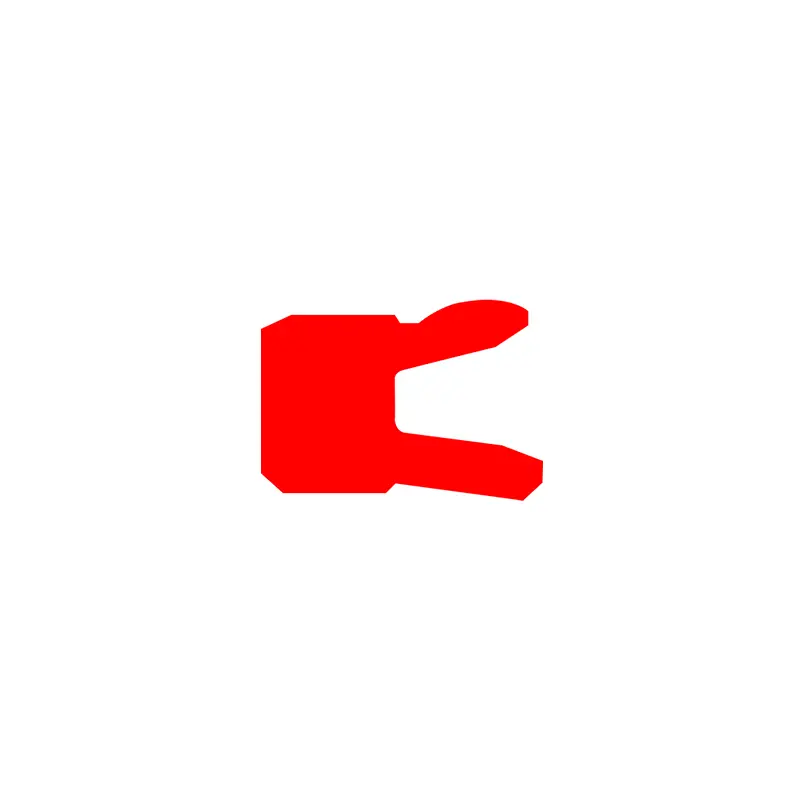

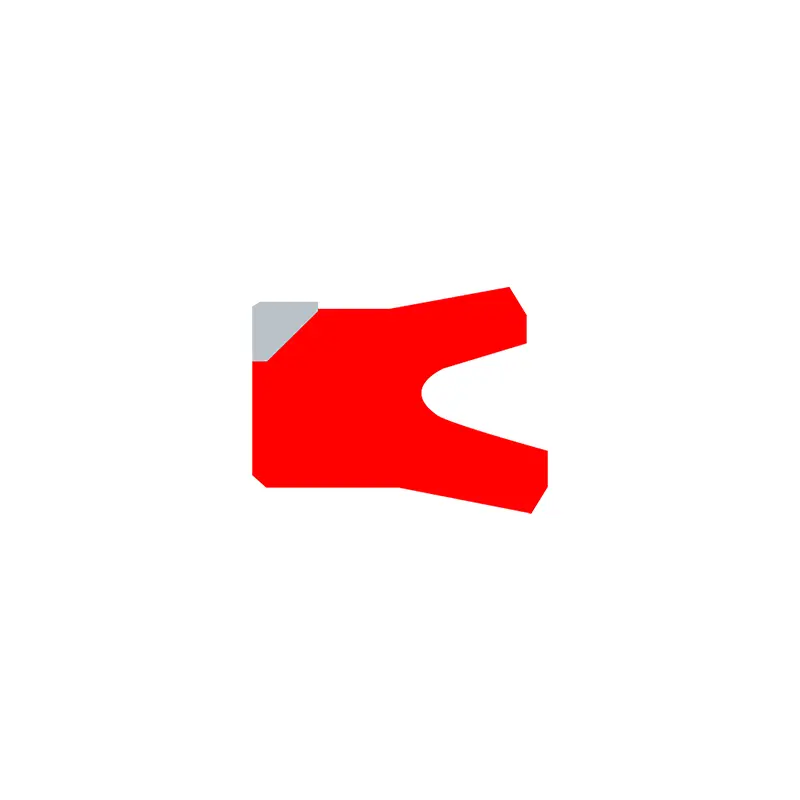

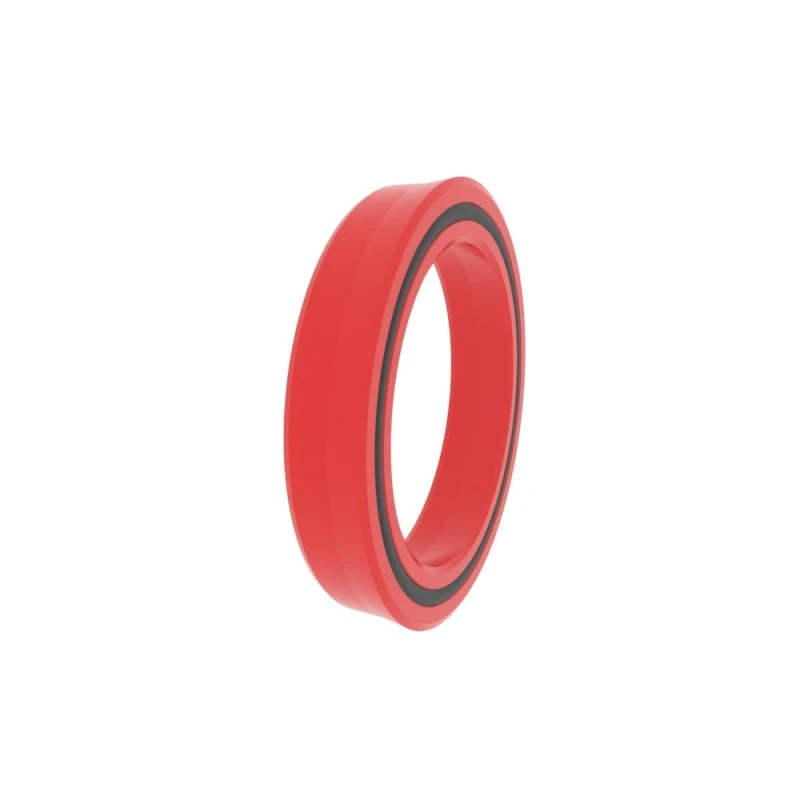

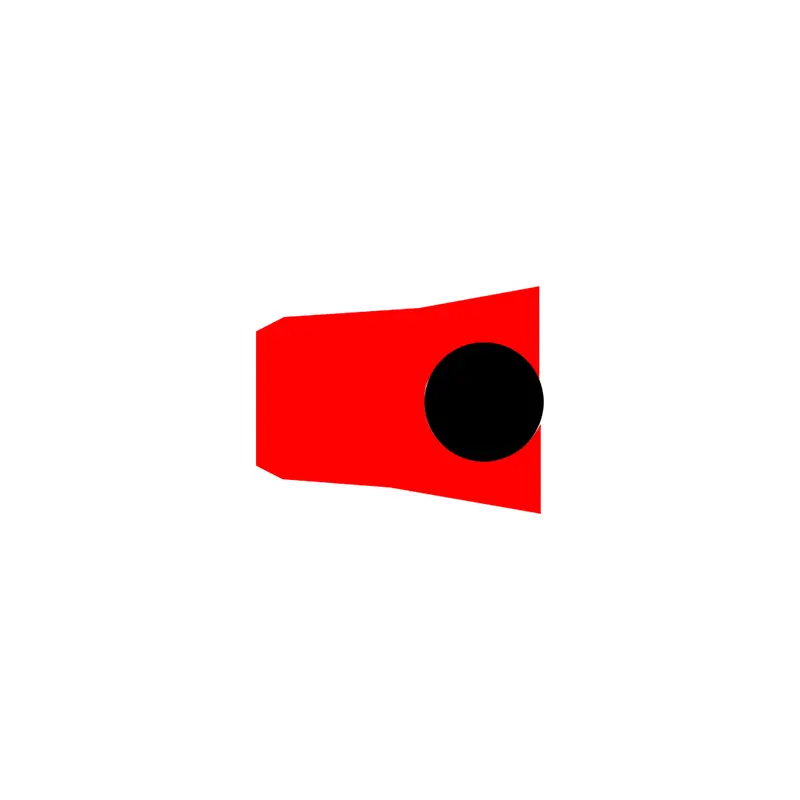

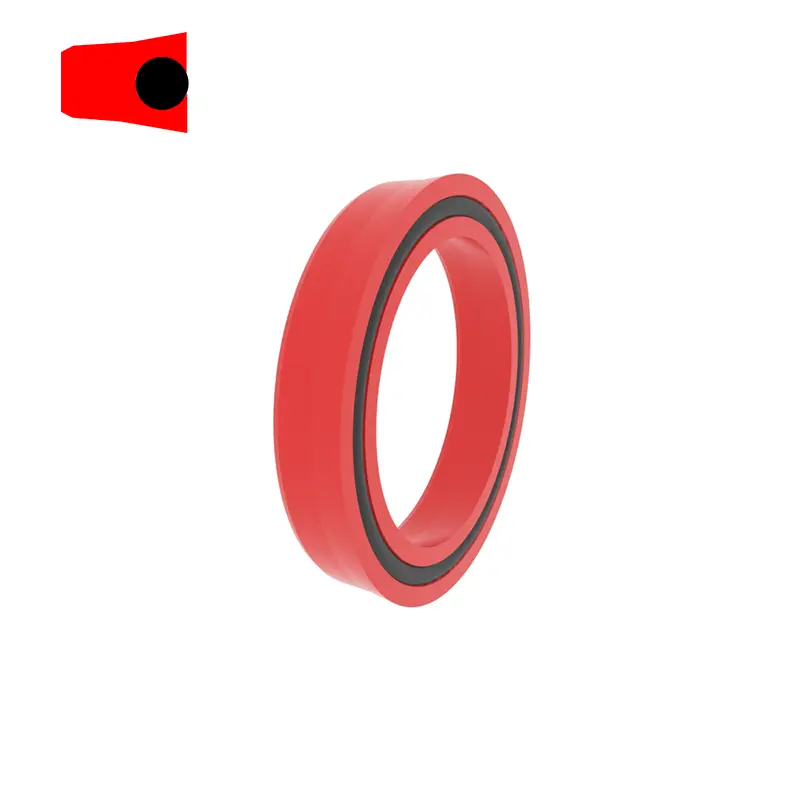

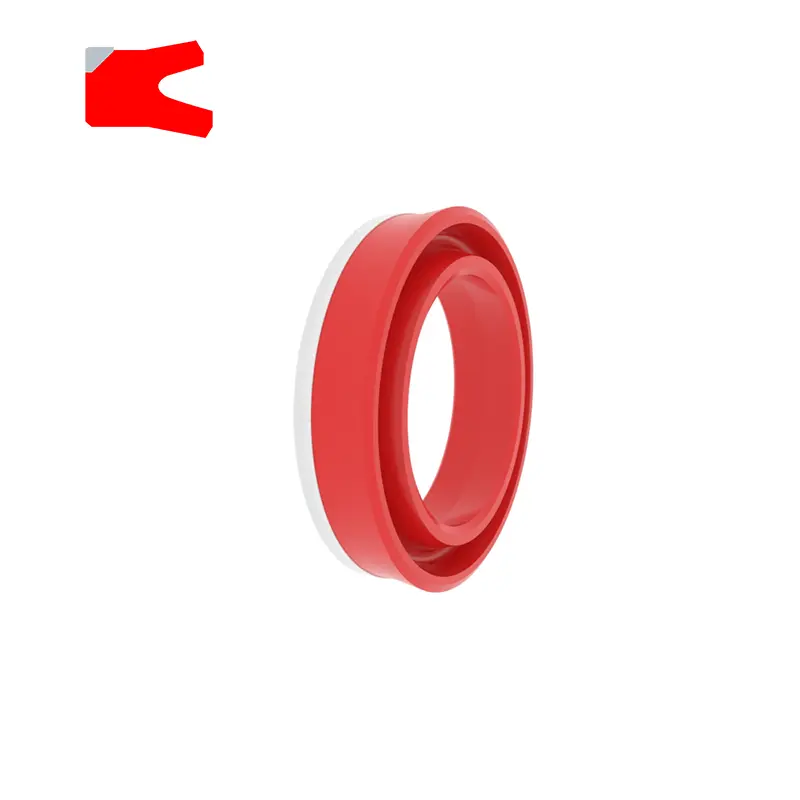

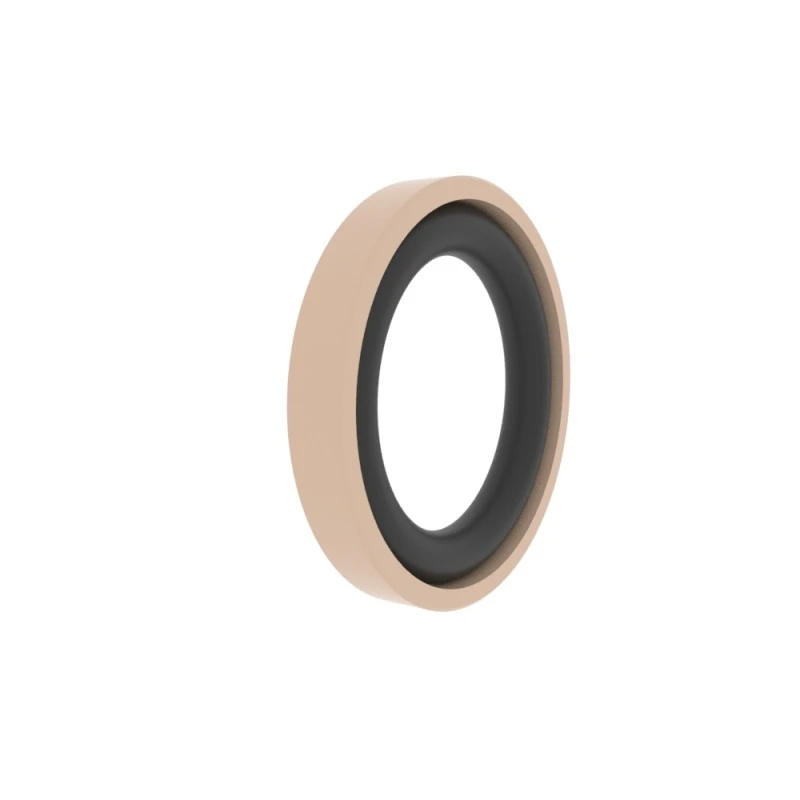

RCK101

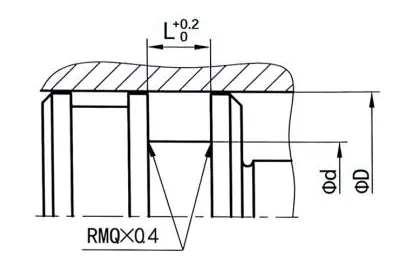

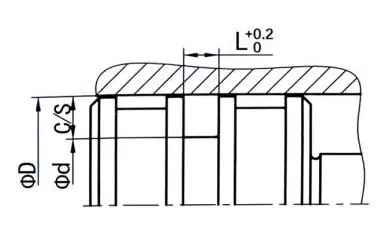

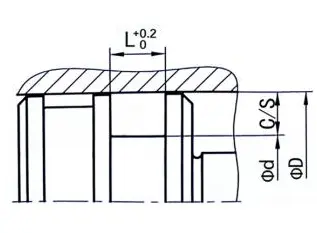

Dimensiunea comenzii
Φd ...... diametrul exterior
Φd ...... diametrul interior
L ...... lățimea canelurii
|
Finisaj de suprafață |
R tmax (μm) |
RA (μM) |
|
Garnituri alunecătoare de cauciuc/poliuretan care se potrivește cu suprafață Garnituri alunecătoare de suprafață care se potrivește |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Fund de canelură Partea groovei |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Raportul de lungime a suportului profilului TP |
50%-95% |
|
|
Toleranţă |
|
|
Φd |
H10 |
|
Φd |
H9 |
Exemplu de comandă
Model: RCK101
Dimensiunea canelurii: 100x84x10
Material: RC-PU-H

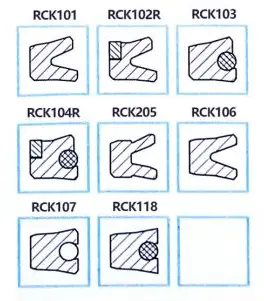

Tip de etanșare: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
Aplicație principală: Potrivit pentru cilindri hidraulici și pneumatici
Avantaje: Este stabil atunci când este încorporat în canelură, are o performanță excelentă de etanșare dinamică și statică, se aplică unui interval de temperatură larg și are o capacitate de rezidură reziduală puternică în condiții dinamice.
Material: poliuretan, cauciuc
|
Exemple de etanșare a canelurii |
Următoarele sunt dimensiuni standard de canelură (se pot produce garnituri de praf de orice dimensiune în intervalul de dimensiuni) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Diferență maximă de extrudare |
|||
|
100 de bară |
250BAR |
400bar |
|||||||
|
5-24.9 |
Φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
ΦD-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
ΦD-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
ΦD-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
ΦD-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
ΦD-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
ΦD-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
ΦD-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

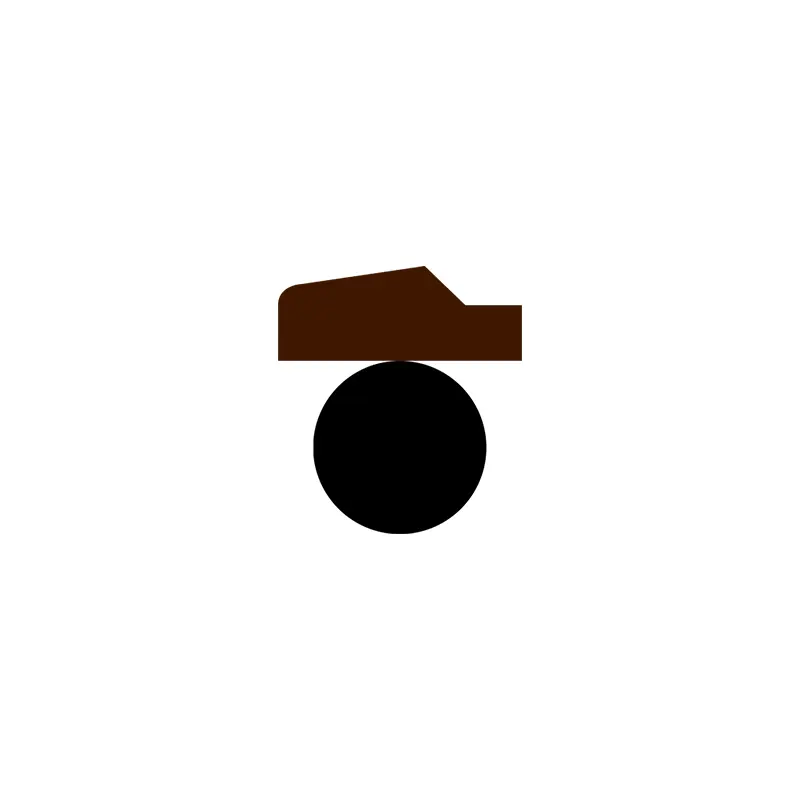

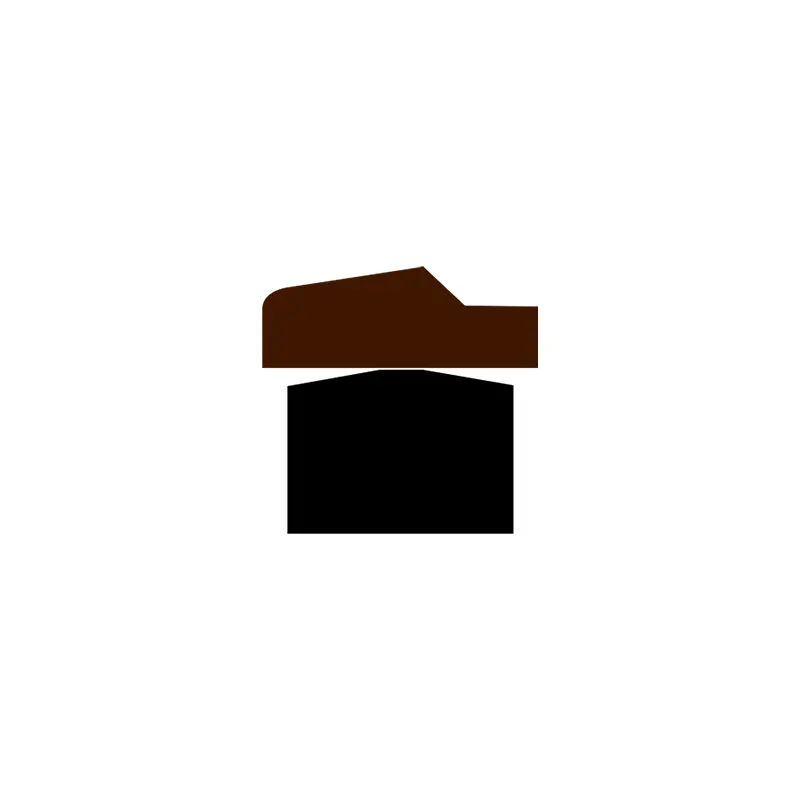

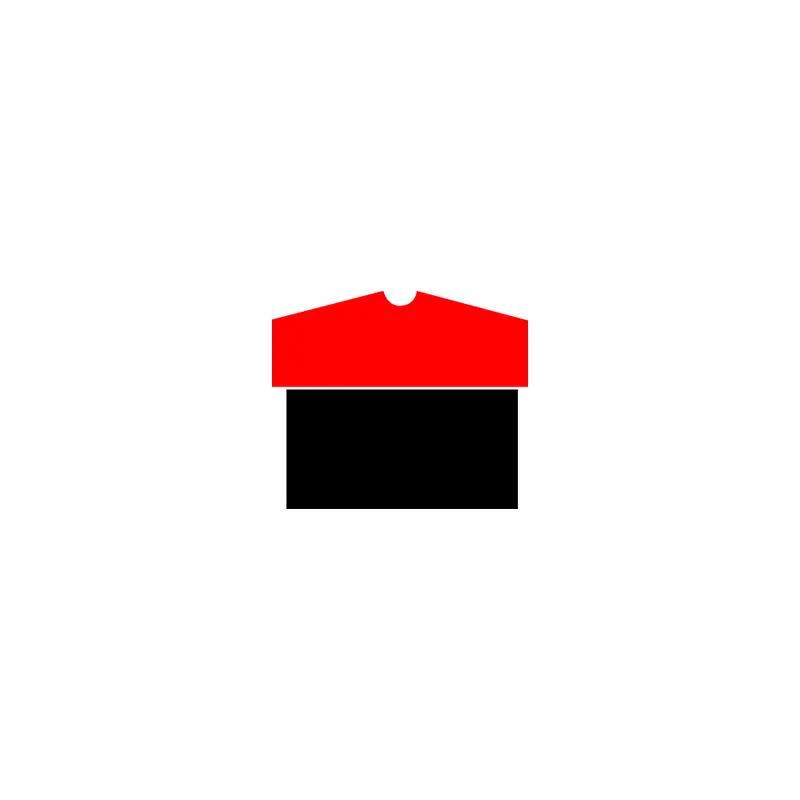

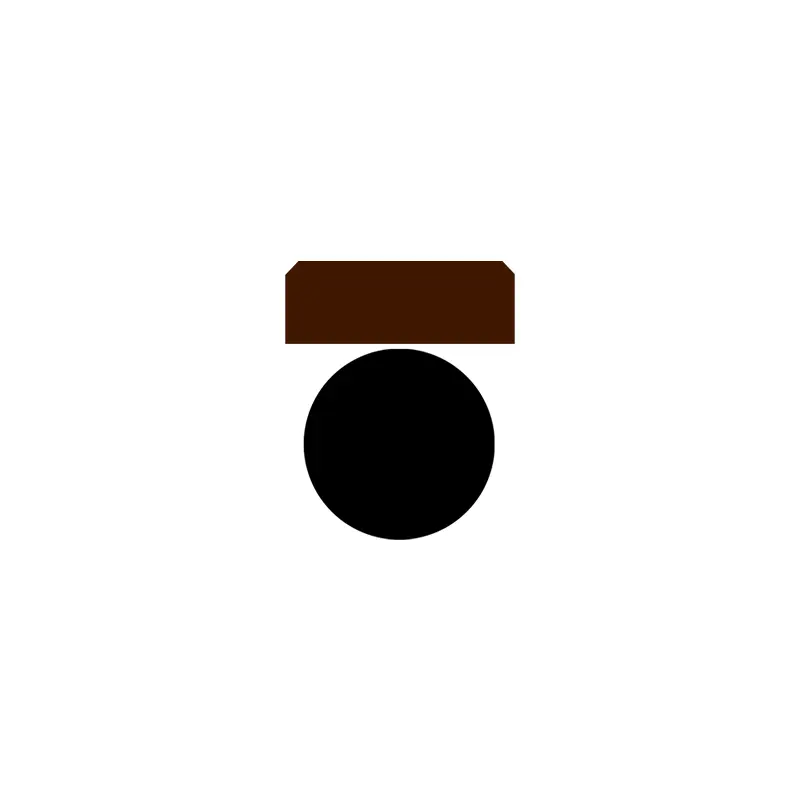

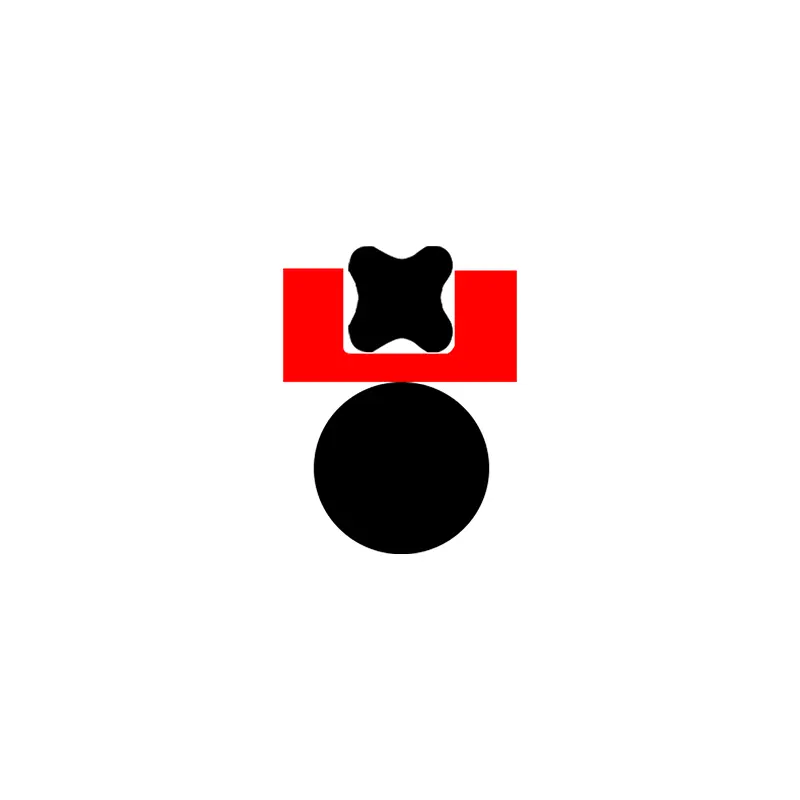

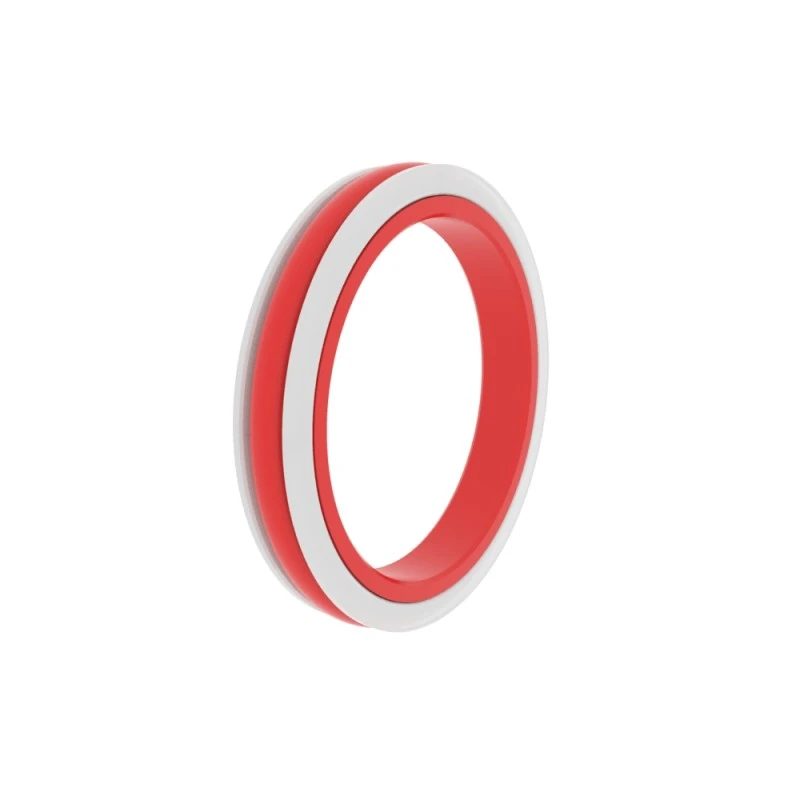

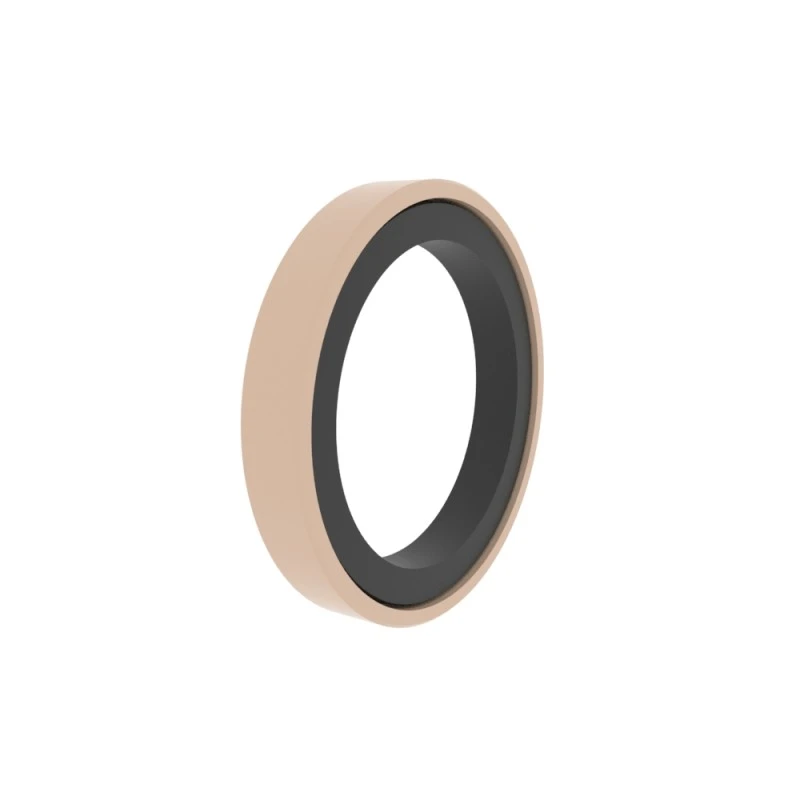

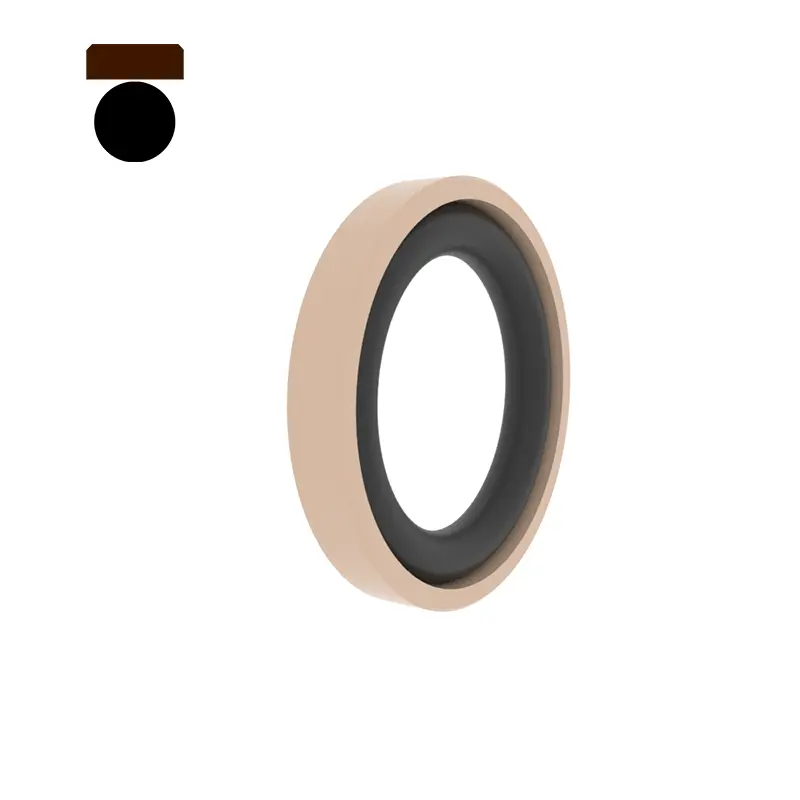

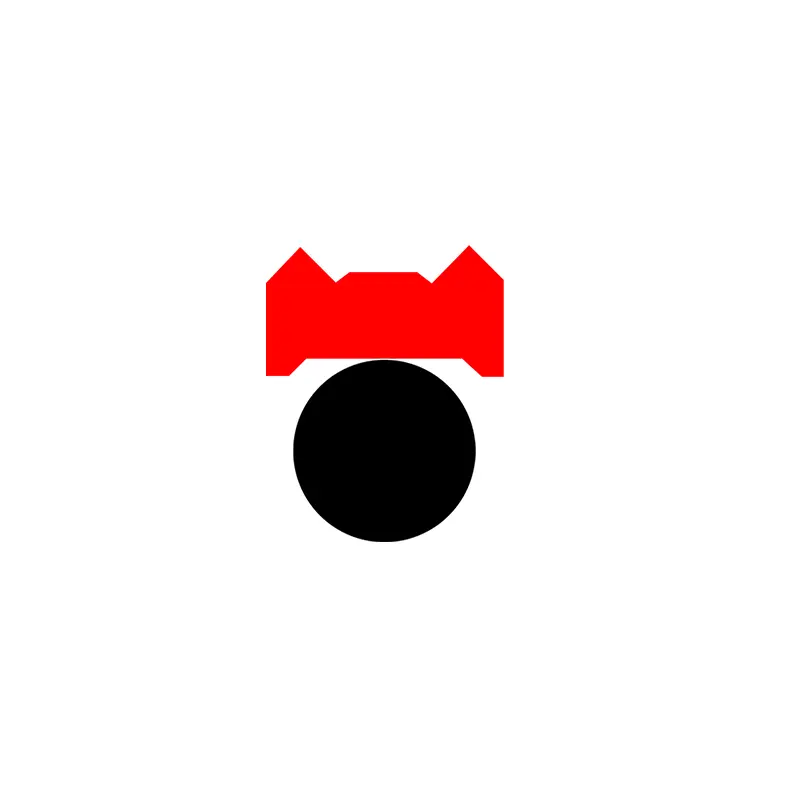

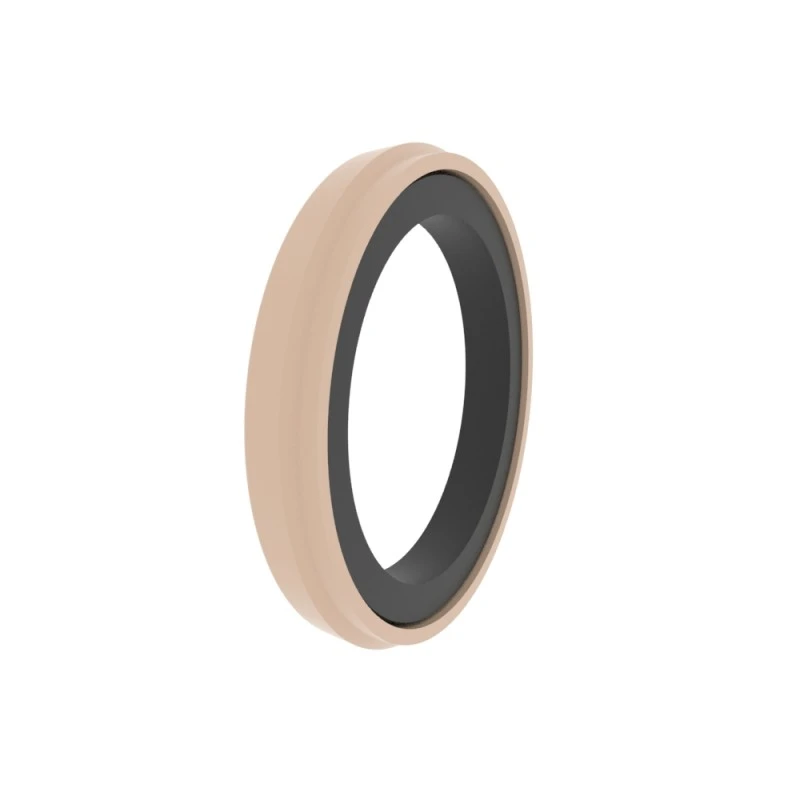

RCK108
Dimensiunea comenzii
Φd ...... diametrul exterior
Φd ...... diametrul interior
L ...... lățimea canelurii
|
Finisaj de suprafață |
R tmax (μm) |
RA (μM) |
|
Garnituri alunecătoare de cauciuc/poliuretan care se potrivește cu suprafață Garnituri alunecătoare de suprafață care se potrivește |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Fund de canelură Partea groovei |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Raportul de lungime a suportului profilului TP |
50%-95% |
|
|
Toleranţă |
|
|
Φd |
H10 |
|
Φd |
H9 |
Exemplu de comandă
Model: RCK108
Dimensiunea canelurii: 100x84.5x6.3
Material: PTFE3+NBR
Tip de etanșare: RCK108, RCK125, RCK140, RCK238, RCK138
Aplicație principală: cilindri hidraulici standard și utilaje hidraulice mobile
Avantaje: frecare scăzută, fără fluaj hidraulic, rezistență ridicată la uzură, performanță anti-extuzie bună, conductivitate termică bună, canelură de încorporare stabilă, gamă largă de temperatură.
Material: Tetrafluoroetilen + cauciuc nitril sau cauciuc cu fluor, poliuretan cu duritate ultra-înaltă + cauciuc nitril
|
Exemple de etanșare a canelurii |
Următoarele sunt dimensiuni standard de canelură (se pot produce garnituri de praf de orice dimensiune în intervalul de dimensiuni) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Diferență maximă de extrudare |
|||
|
100 de bară |
250BAR |
400bar |
|||||||
|
8-14.9 |
ΦD-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
ΦD-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
ΦD-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
ΦD-15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
ΦD-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
ΦD-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
ΦD-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
ΦD-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

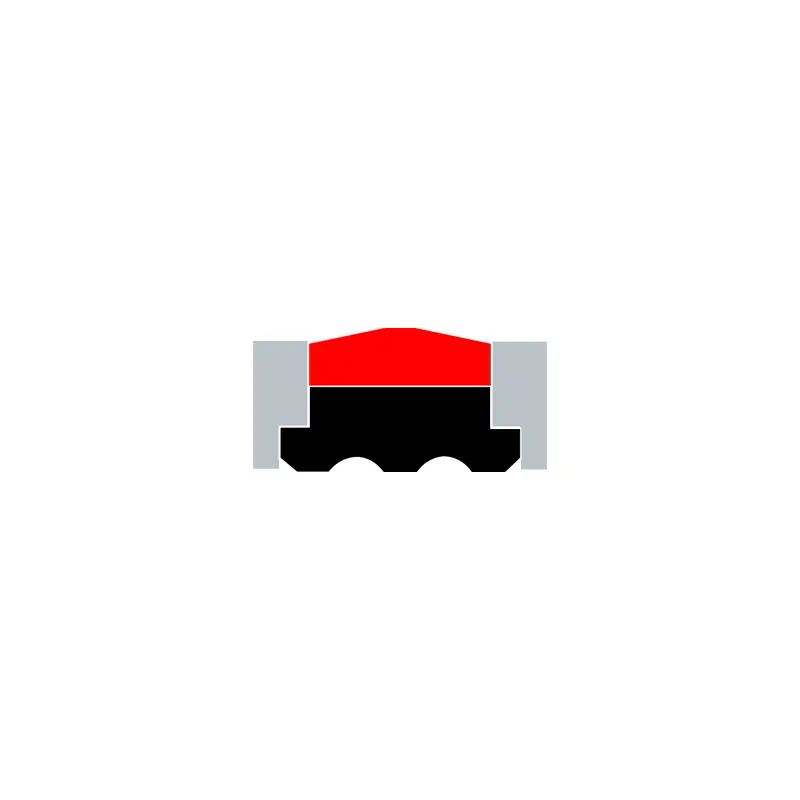

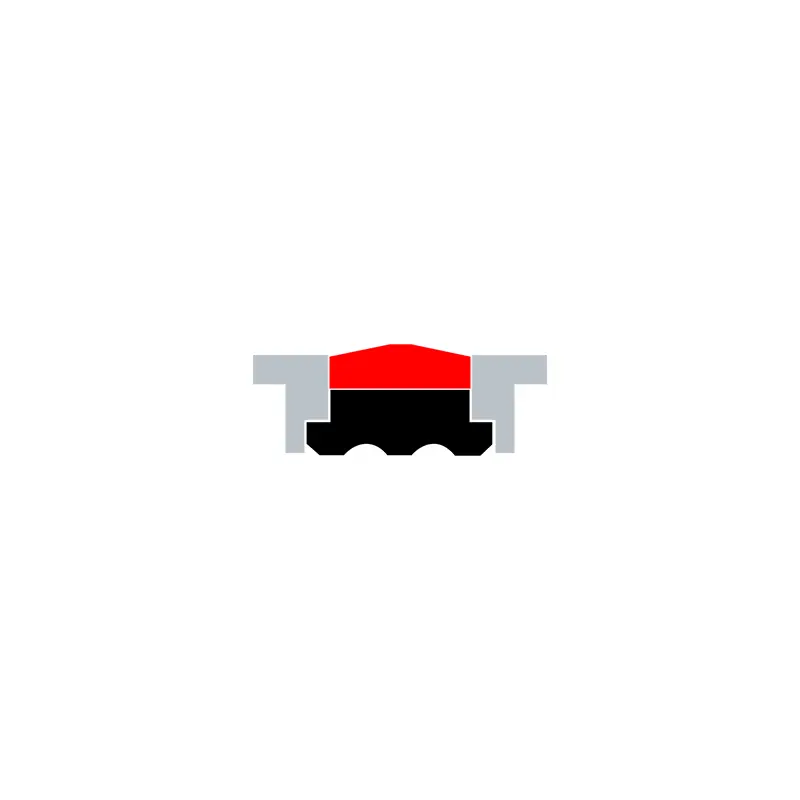

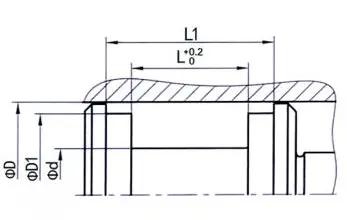

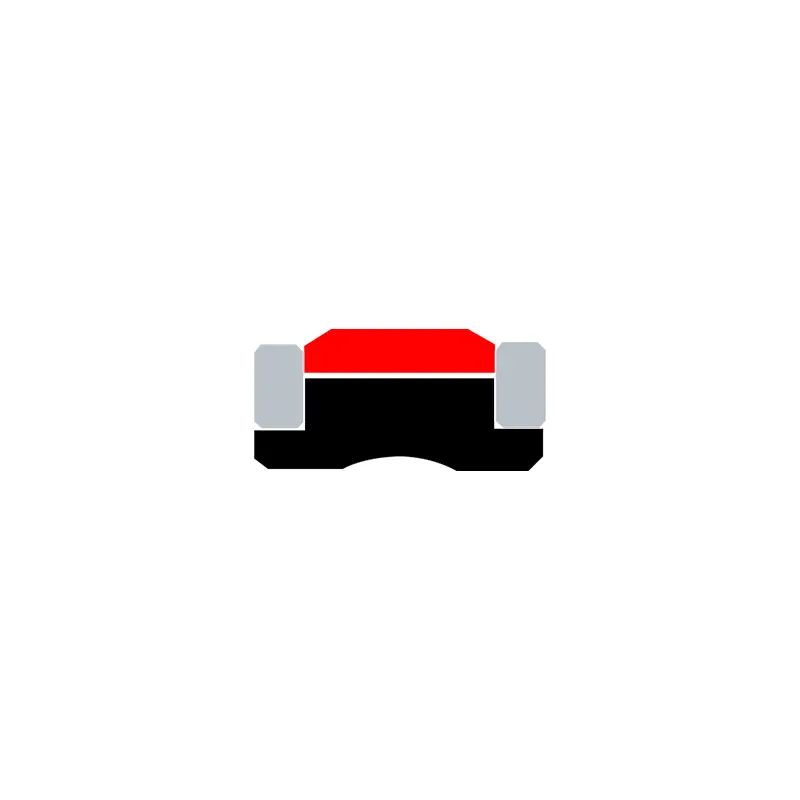

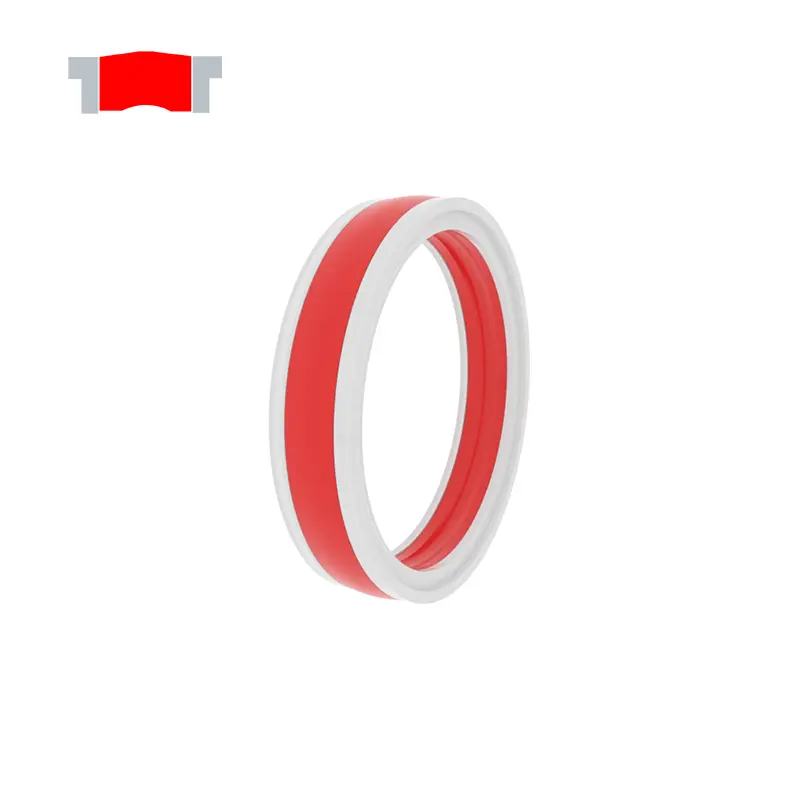

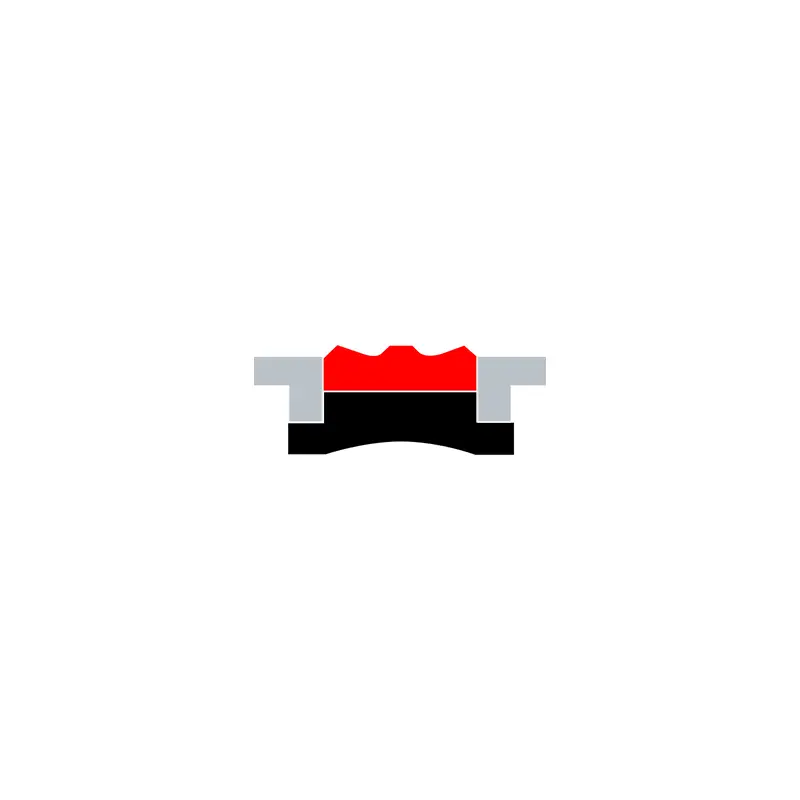

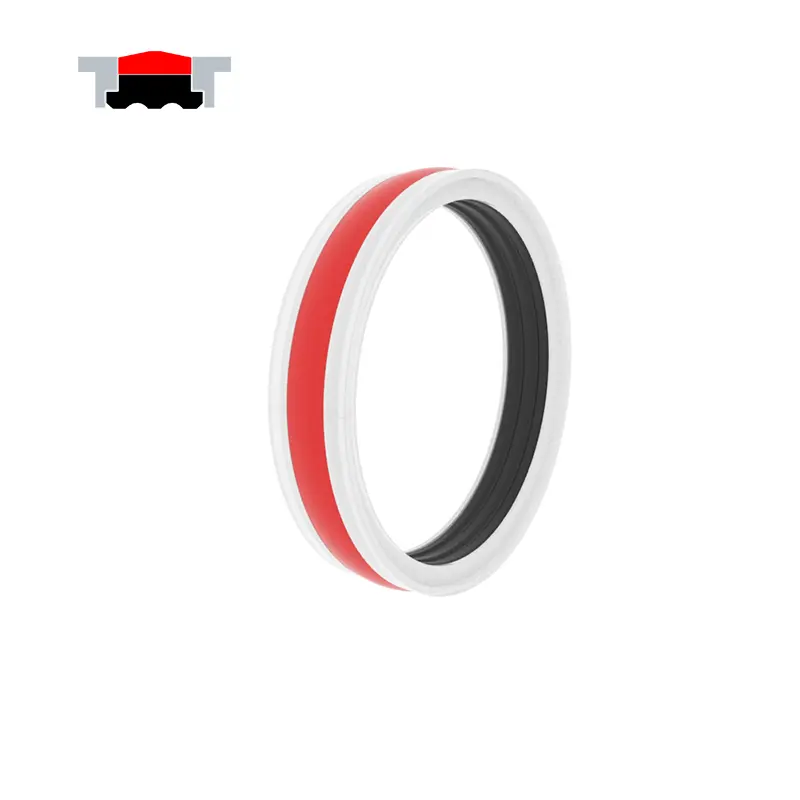

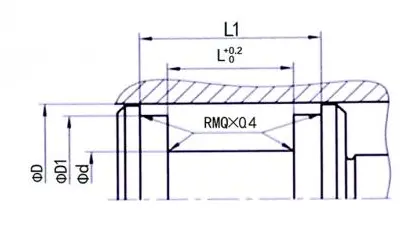

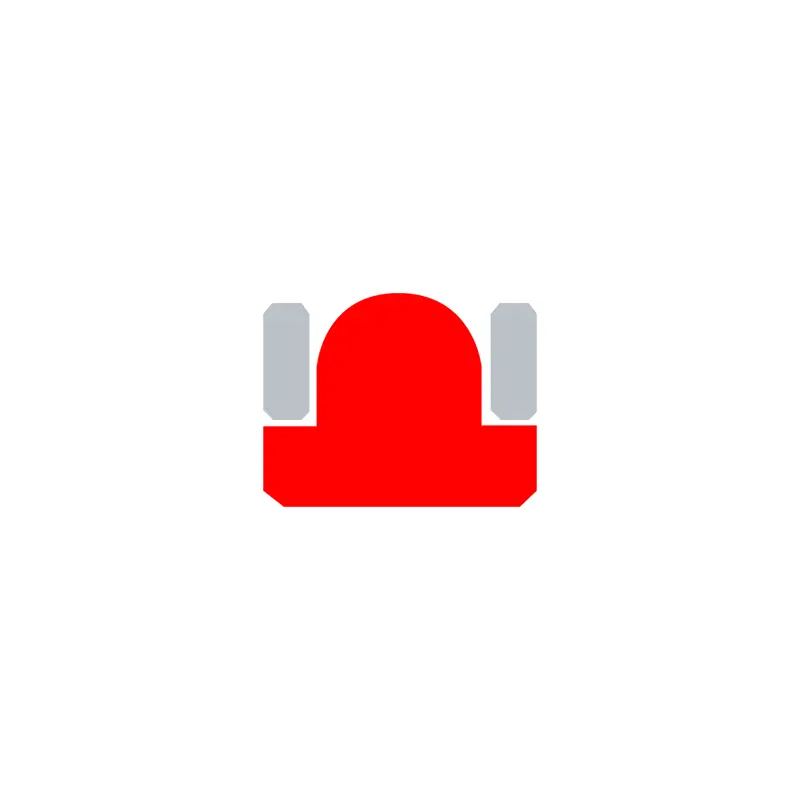

RCK109N
Dimensiunea comenzii
Φd ...... diametrul exterior
Φd ...... diametrul interior
Φd1 ...... diametrul interior
L ...... lățimea canelurii
L1 ...... Lățimea groovei
|
Finisaj de suprafață |
R tmax (μm) |
RA (μM) |
|
Garnituri alunecătoare de cauciuc/poliuretan care se potrivește cu suprafață Garnituri alunecătoare de suprafață care se potrivește |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Fund de canelură Partea groovei |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Raportul de lungime a suportului profilului TP |
50%-95% |
|
|
Toleranţă |
|
|
Φd |
H10 |
|
Φd |
H9 |
Exemplu de comandă
Model: RCK109N
Dimensiunea canelurii: 100x80x95x25/36
Material: RC-PU-H+NBR+POM
Tip de etanșare: RCK109, RCK117
Aplicație principală: utilaje pentru construcții, utilaje agricole, macarale, cilindri standard
Avantaje: etanșare statică și dinamică excelentă, nu este nevoie de inele de ghidare suplimentare, anti-extrudare, structură anti-distorsionare, potrivită pentru condițiile de lucru cu modificări rapide de presiune.
Material: poliuretan, cauciuc, poliuretan, tetrafluoroetilen
|
Exemple de etanșare a canelurii |
Următoarele sunt dimensiuni standard de canelură (se pot produce garnituri de praf de orice dimensiune în intervalul de dimensiuni) |
||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
|
|
20-44.9 |
ΦD-10 |
ΦD-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
ΦD-15 |
ΦD-4 |
20 |
28 |
|||
|
80-144.9 |
ΦD-20 |
ΦD-5 |
25 |
36 |
|||
|
150-399.9 |
ΦD-25 |
ΦD-6 |
32 |
46 |
|||
|
400-750 |
ΦD-30 |
Φd-8 |
36 |
50 |
|||
|
＞ 750 |
ΦD-40 |
Φd-8 |
40 |
54 |
|||

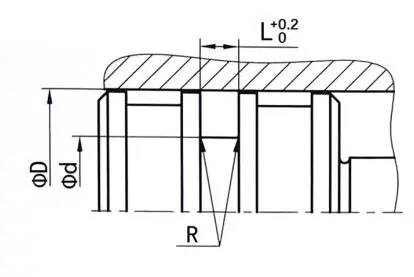

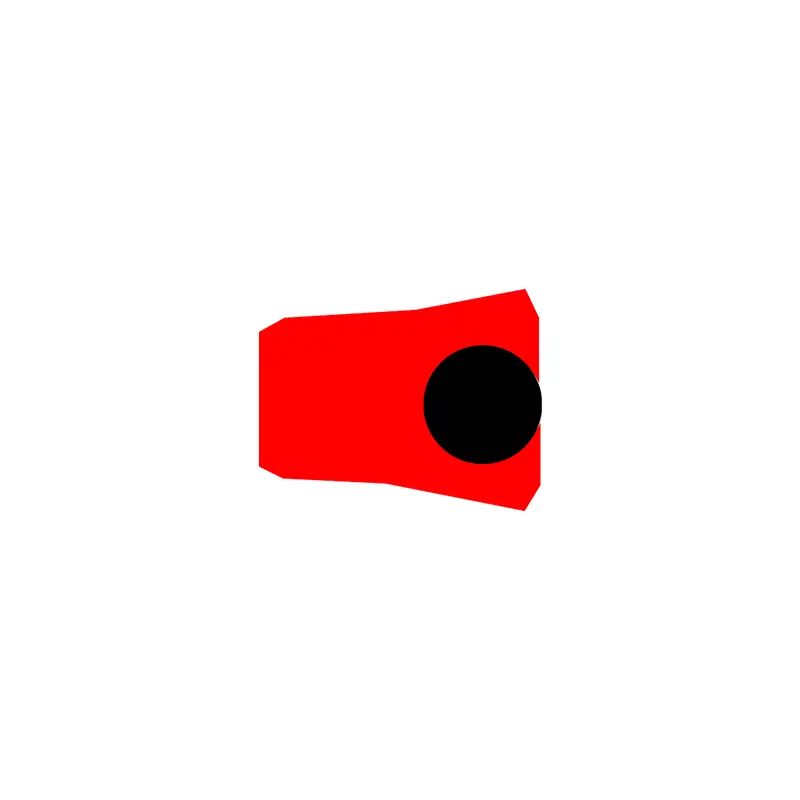

RCK119
Dimensiunea comenzii
Φd ...... diametrul exterior
Φd ...... diametrul interior
L ...... lățimea canelurii
|
Finisaj de suprafață |
R tmax (μm) |
RA (μM) |
|
Garnituri alunecătoare de cauciuc/poliuretan care se potrivește cu suprafață Garnituri alunecătoare de suprafață care se potrivește |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Fund de canelură Partea groovei |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Raportul de lungime a suportului profilului TP |
50%-95% |
|
|
Toleranţă |
|
|
Φd |
H10 |
|
Φd |
H9 |
Exemplu de comandă
Model: RCK119
Dimensiunea canelurii: 100x90.6x7.1
Material: PTFE4 + V
Tip de etanșare: RCK119
Aplicație principală: industrie chimică, cilindri rapide și utilaje de poziționare, industrie alimentară, industrie farmaceutică, acumulatori.
Avantaje: rezistent la temperaturi ridicate și diverse medii chimice, coeficient de frecare scăzut, fără fluaj, caracteristici bune de frecare uscată, valori scăzute de frecare statică și dinamică.
Material: PTFE+Spring Leaf
|

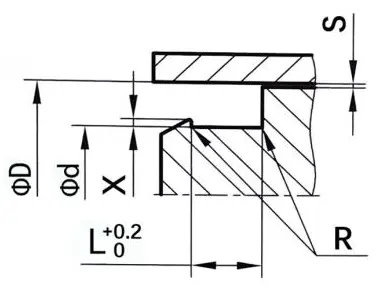

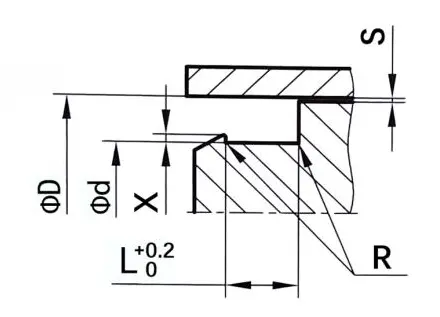

Exemple de etanșare a canelurii |
Următoarele sunt dimensiuni standard de canelură (se pot produce garnituri de praf de orice dimensiune în intervalul de dimensiuni) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Diferență maximă de extrudare s |
|||
|
100 de bară |
250BAR |
400bar |
||||||||
|
14-24.9 |
D-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
