Garnituri cu buze pentru arbore rotativsunt cunoscute în mod obișnuit ca sigilii de ulei. Ele sunt instalate în carcase rotative de rulmenți și suferă o mișcare relativă împotriva arborelui rotativ. O inserție metalică oferă suport structural, în timp ce un arc de jartieră aplică preîncărcare radială pe buza de etanșare, prevenind scurgerea lubrifiantului și pătrunderea contaminanților externi.

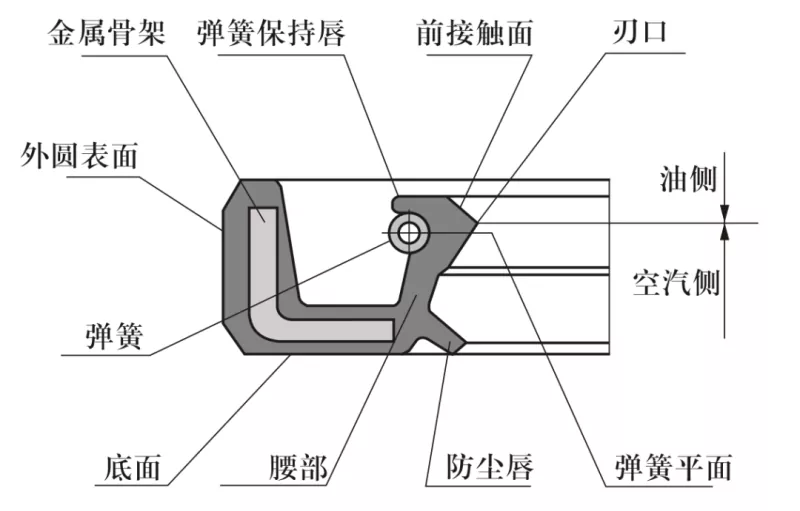

Schema secțiunilor transversale comune ale garniturii de ulei
1. Material arbore: De obicei oțel carbon sau oțel inoxidabil. Pentru aplicații de mare viteză se folosește cromarea, cu o duritate de HRC 40–45.
2. Designul arborelui rotativ și al alezajului carcasei: Suprafața arborelui trebuie să fie netedă și fără bavuri. Semnele de prelucrare în spirală pot crea un efect de pompare care duce la scurgeri; de aceea, se recomandă șlefuirea zonei arborelui unde este instalată etanșarea până la o rugozitate a suprafeței de Ra 0,1–0,5 μm. Este necesar un finisaj mai neted pe măsură ce viteza de rotație crește.
Pentru a facilita instalarea și îndepărtarea, arborele și orificiul carcasei trebuie proiectate cu teșituri sau margini rotunjite, așa cum se arată în figurile 1 și 2.

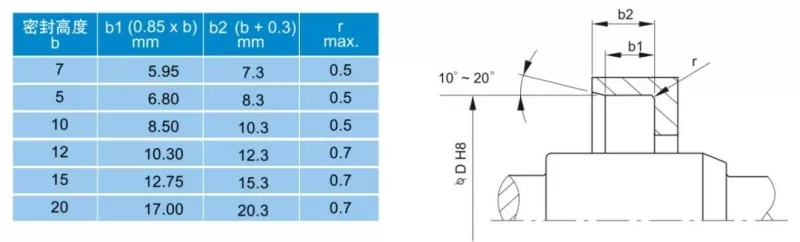

Figura 1: Proiectarea teșirii alezajului carcasei

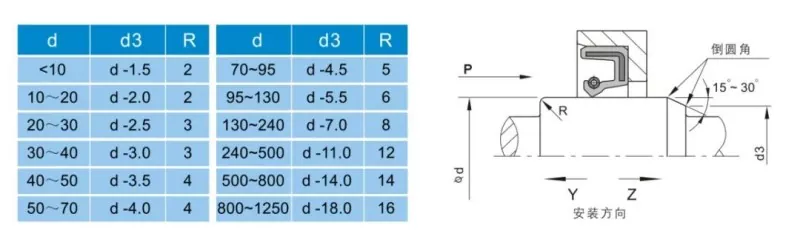

Figura 2: Proiectarea teșirii arborelui rotativ
Există numeroși factori care influențează performanța de etanșare. Dincolo de materialul și structura proprie a garniturii de etanșare, factori precum mediul, temperatura, presiunea, lubrifierea, viteza și rugozitatea suprafeței influențează direct performanța – iar acești factori interacționează adesea unul cu celălalt. Următoarele diagrame sunt furnizate pentru referință utilizator.

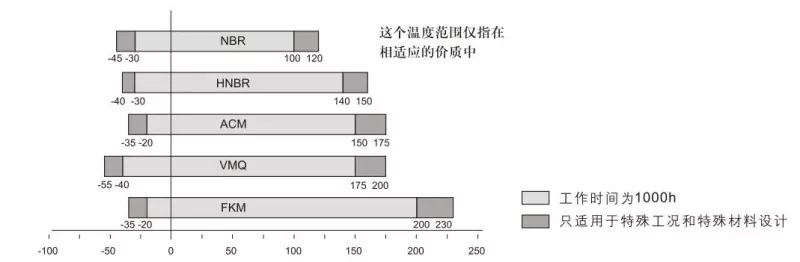

Figura 3: Efectul temperaturii asupra simeringurilor

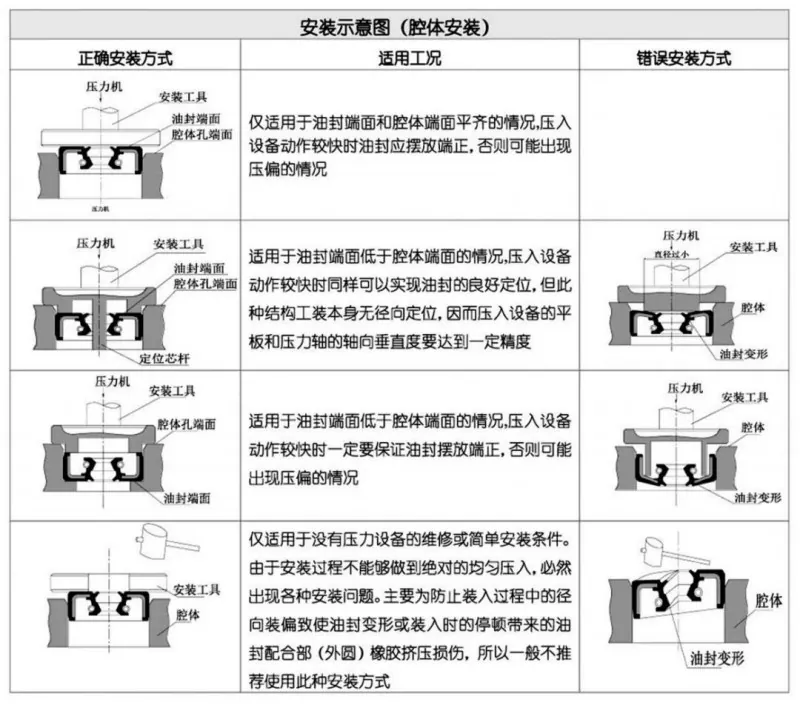

Instalarea atentă este o condiție prealabilă pentru funcționarea corectă a etanșării de ulei.
