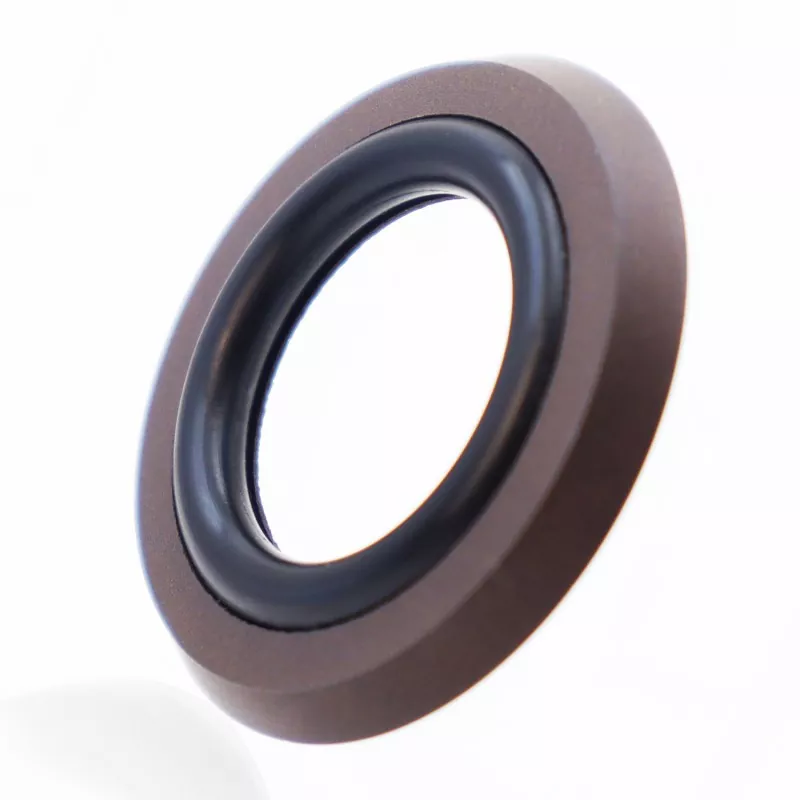

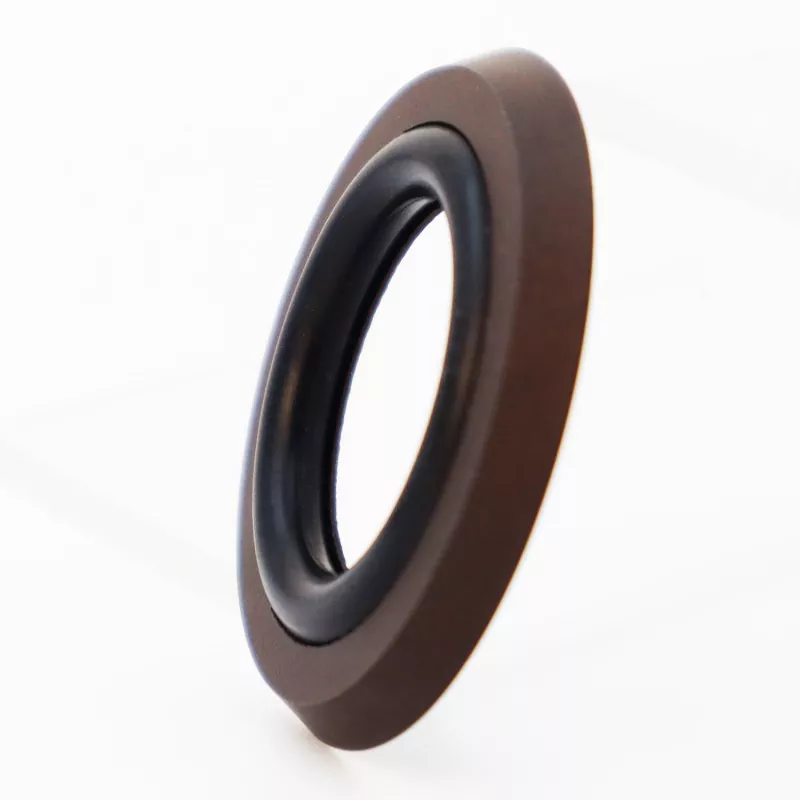

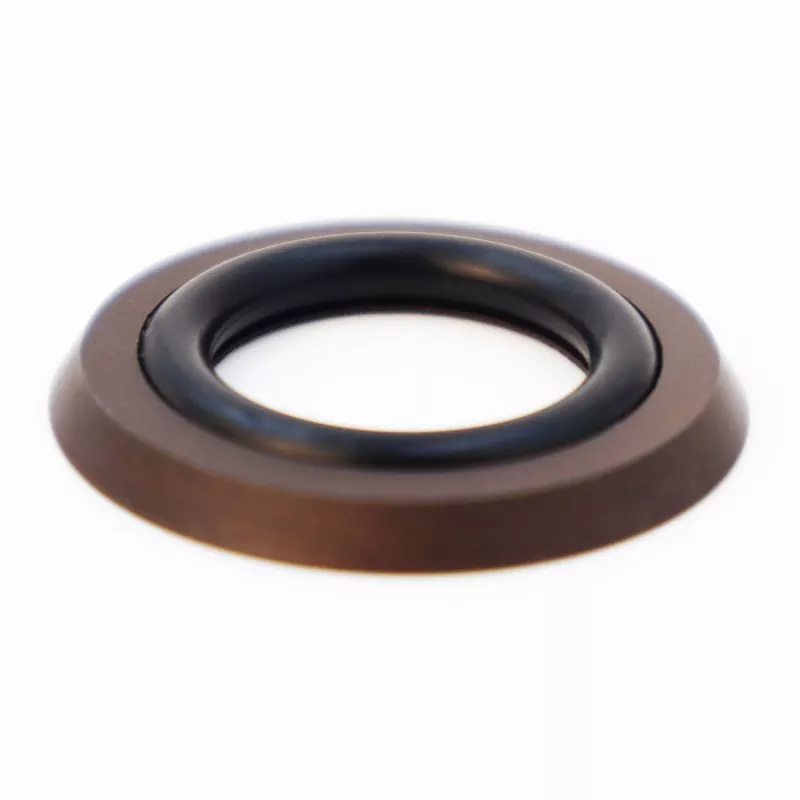

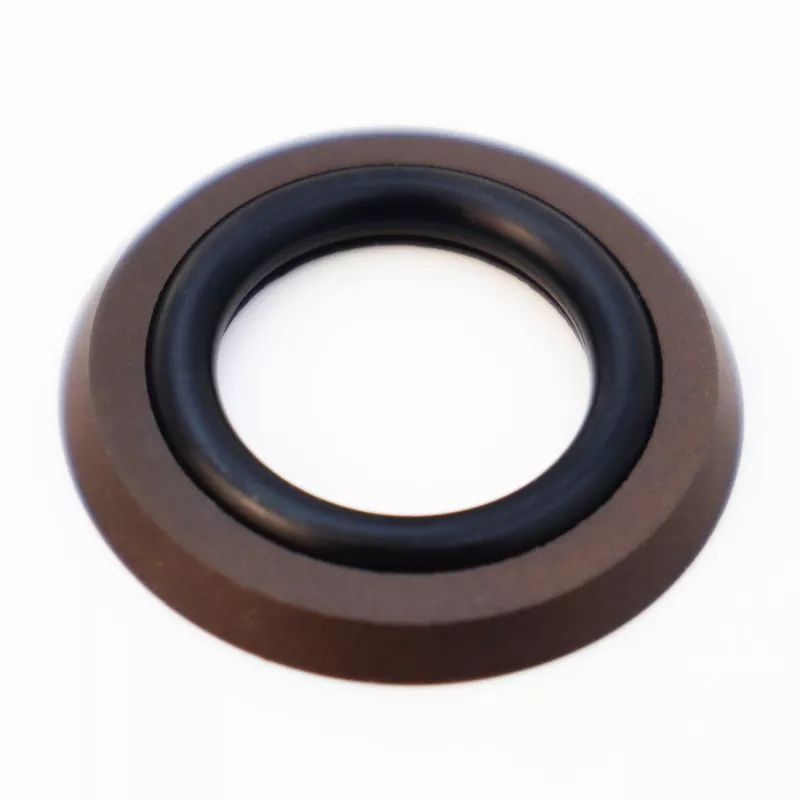

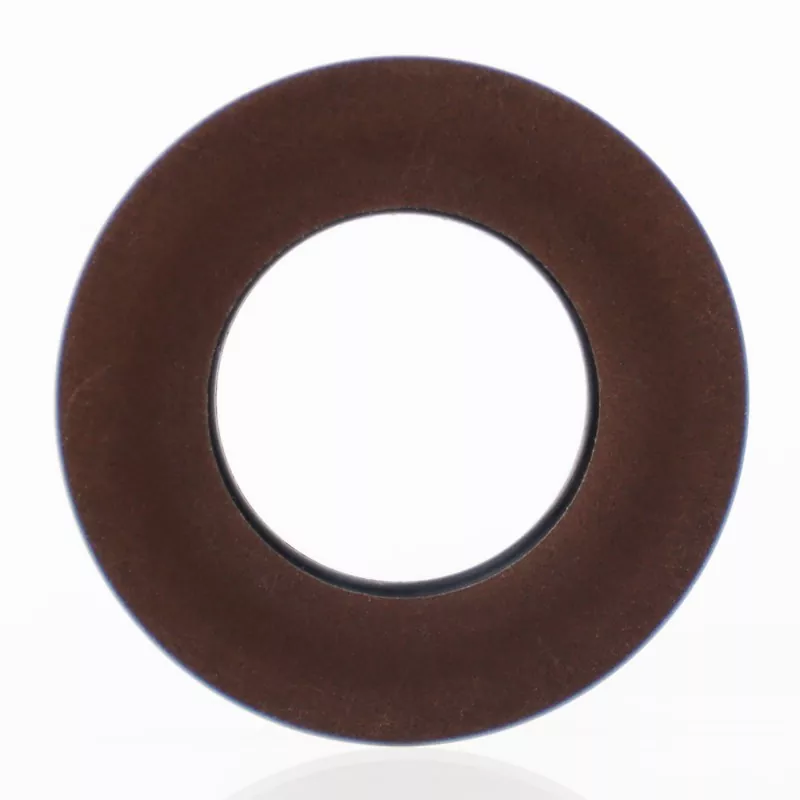

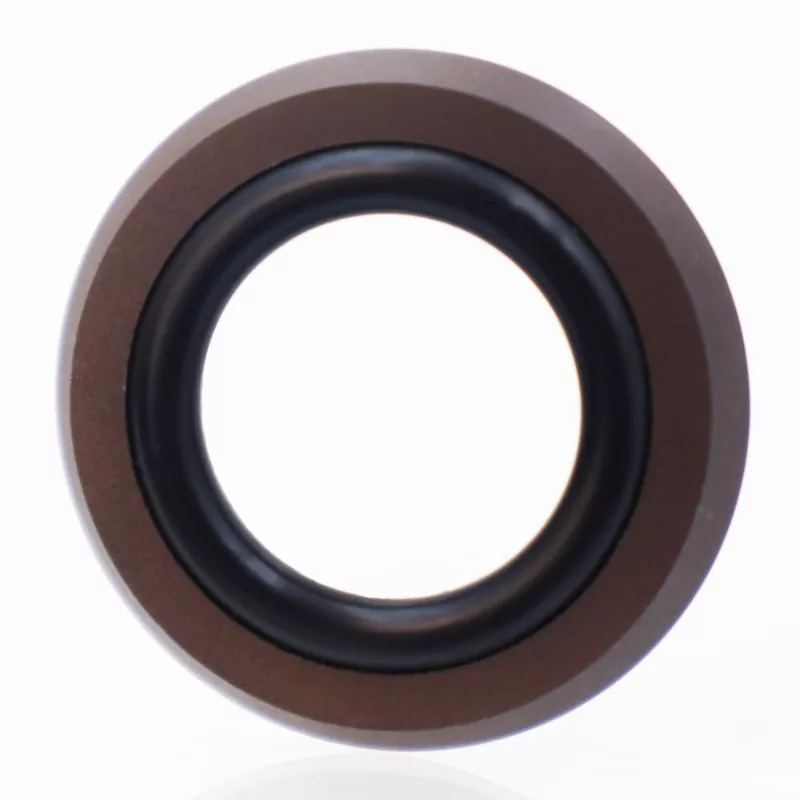

Etanșarea combinată de tip picior axial constă dintr-un inel de etanșare în formă de picior din PTFE umplut și un inel O de cauciuc. Este proiectat pentru aplicații de etanșare statică unidirecțională, cum ar fi etanșările axiale (față de capăt) și cu flanșe. Caracteristicile cheie includ o durată lungă de viață, performanță excelentă de etanșare, rezistență la presiuni ridicate și ultra-înalte și un design compact care necesită spațiu minim de instalare; este, de asemenea, potrivit pentru aplicații de etanșare hidraulică. Disponibil în două versiuni: RC2875-A (pentru presiune internă) și RC2875-B (pentru presiune externă).
Structura sa compactă se potrivește în canelurile înguste de instalare, reducând semnificativ riscul de scurgere a echipamentului. O gamă completă de specificații este disponibilă în stoc și salutăm întrebările și comenzile de mostre de la cumpărători globali.
|
Presiune (MPa) |
Temperatura (°C) |
Viteza (m/s) |
Mediu |
|
≤60 |
-35 până la +100 (cu inel O NBR) |
≤6 |
Uleiuri hidraulice pe bază de minerale, fluide rezistente la foc (HFA/HFB), apă etc. |
|
-20 până la +200 (cu inel O FKM) |

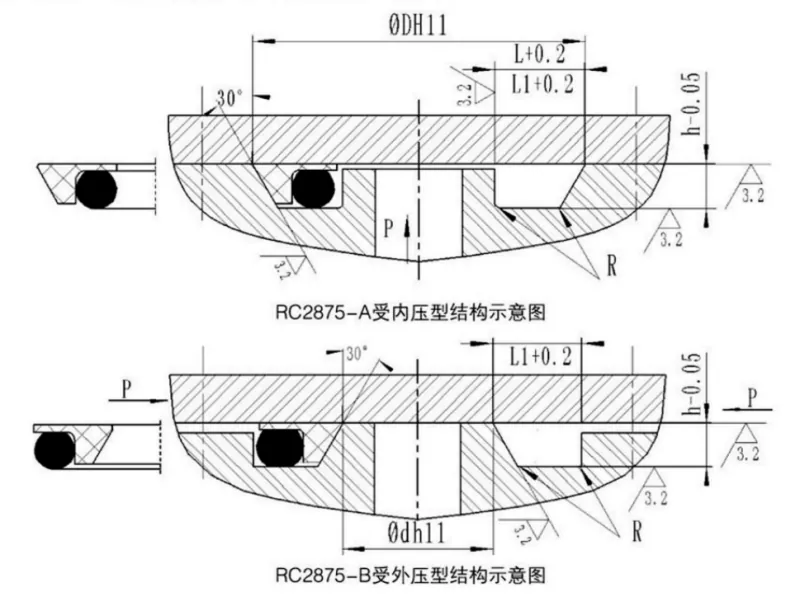

Această etanșare constă dintr-un inel de etanșare din PTFE modificat cu un profil în formă de picior și un inel O. Sub presiune, forța de prindere a etanșării crește, adică cu cât presiunea este mai mare, cu atât performanța de etanșare este mai bună. Datorită designului flanșei laterale în formă de picior al inelului de glisare, inelul O este împiedicat să se extruda, permițând etanșării să reziste la presiuni înalte și ultra-înalte.
Toate specificațiile din intervalul de parametri sunt disponibile.
|
Gama de diametre exterior D H11 |
Adâncimea canelurii h-0,05 |
Lățimea canelurii L+0,2 |
Lățimea canelurii L1 + 0,2 Presiune > 100 MPa |
Raza de colț Rmax |
Diametrul firului O-ring do |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Toate specificațiile din intervalul de parametri sunt disponibile.
|
Gama de diametre interior dh11 |
Adâncimea canelurii h-0,05 |
Lățimea canelurii L+0,2 |
Lățimea canelurii L1 + 0,2 Presiune > 100 MPa |
Raza de colț Rmax |
Diametrul firului O-ring do |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
