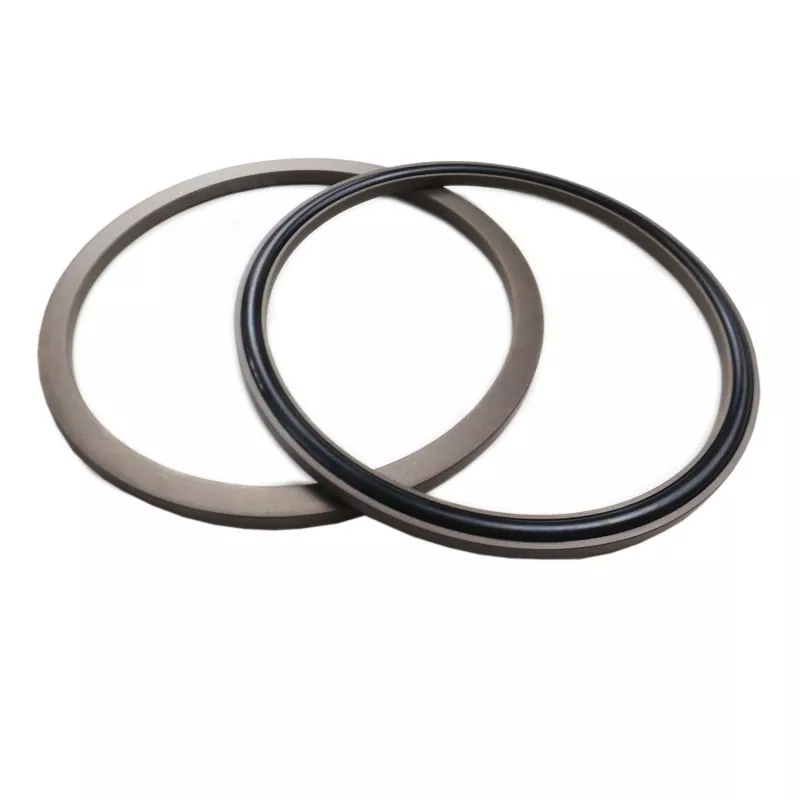

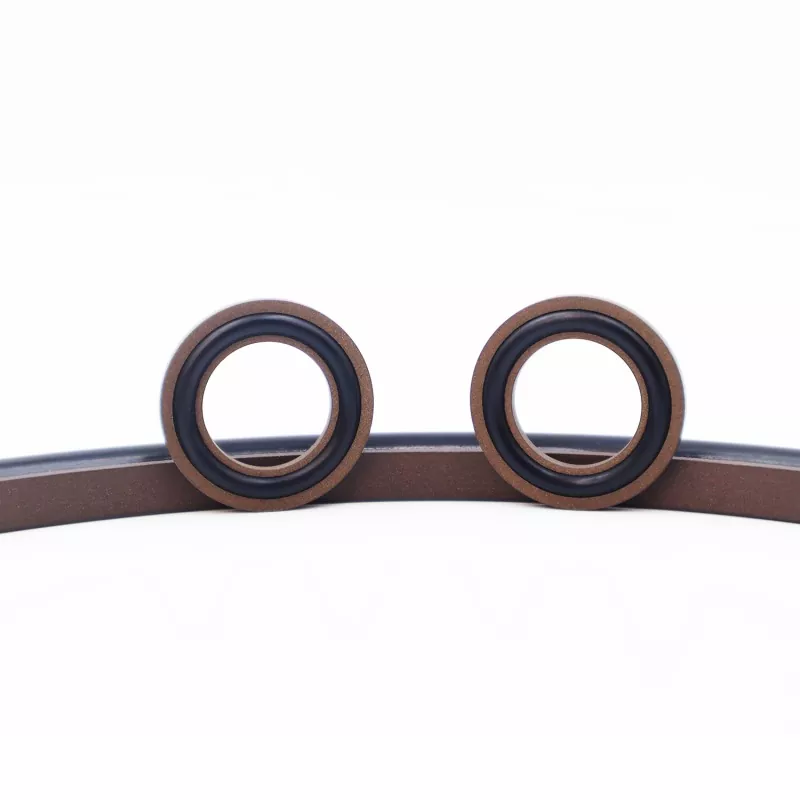

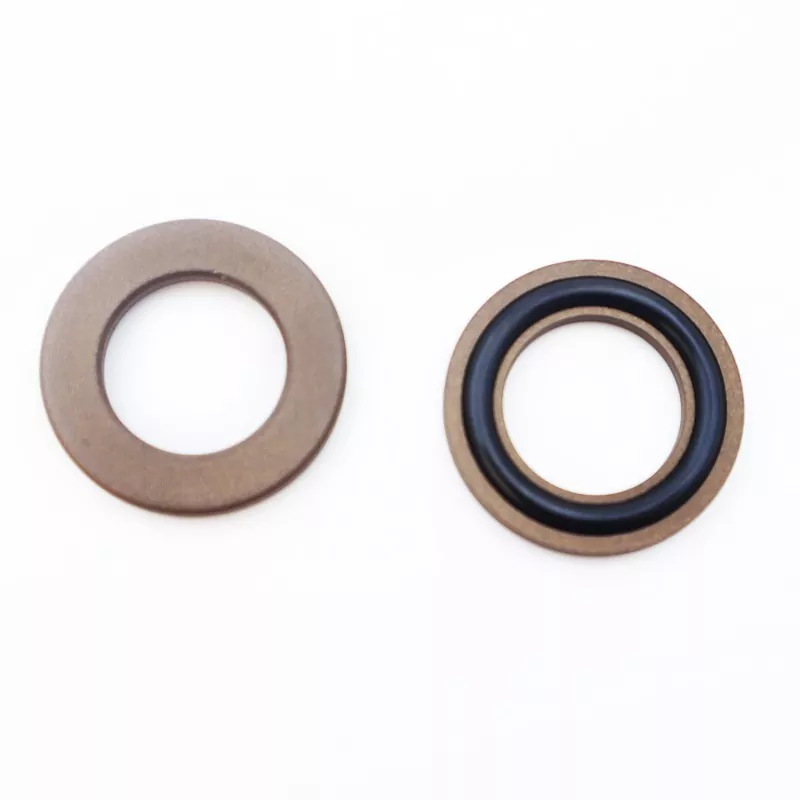

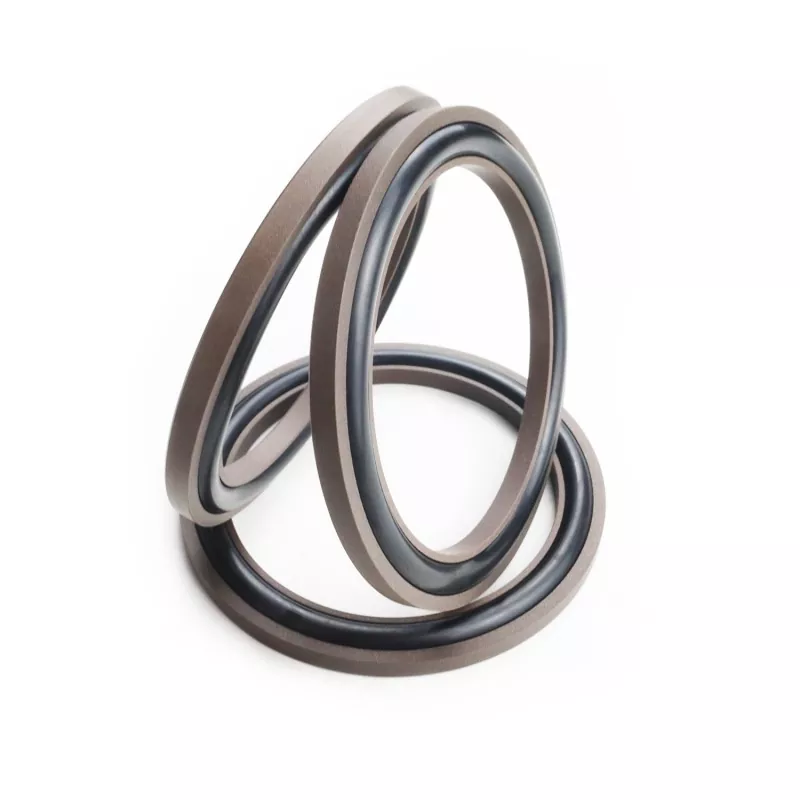

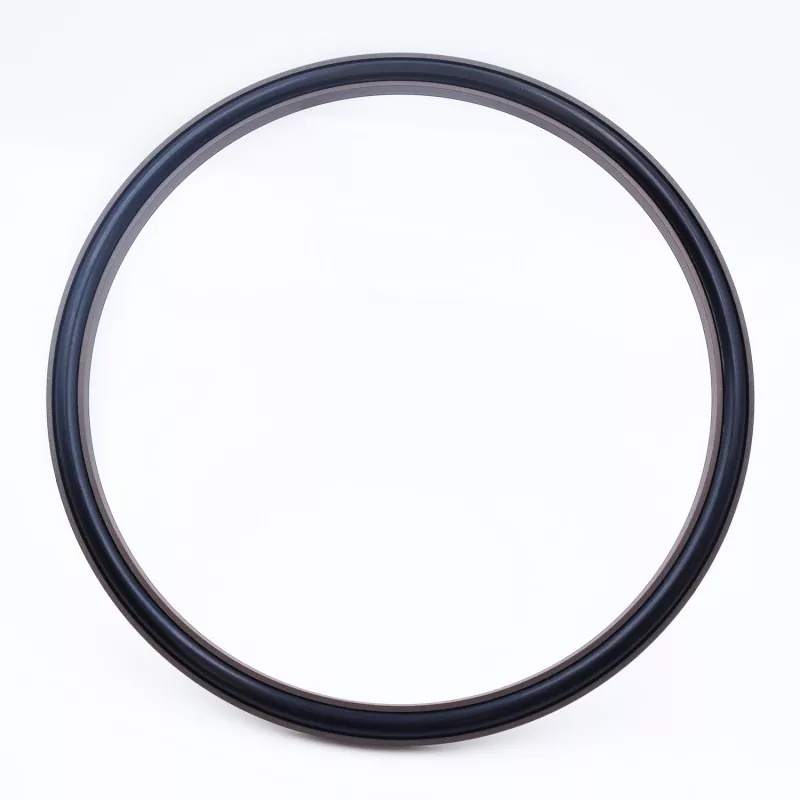

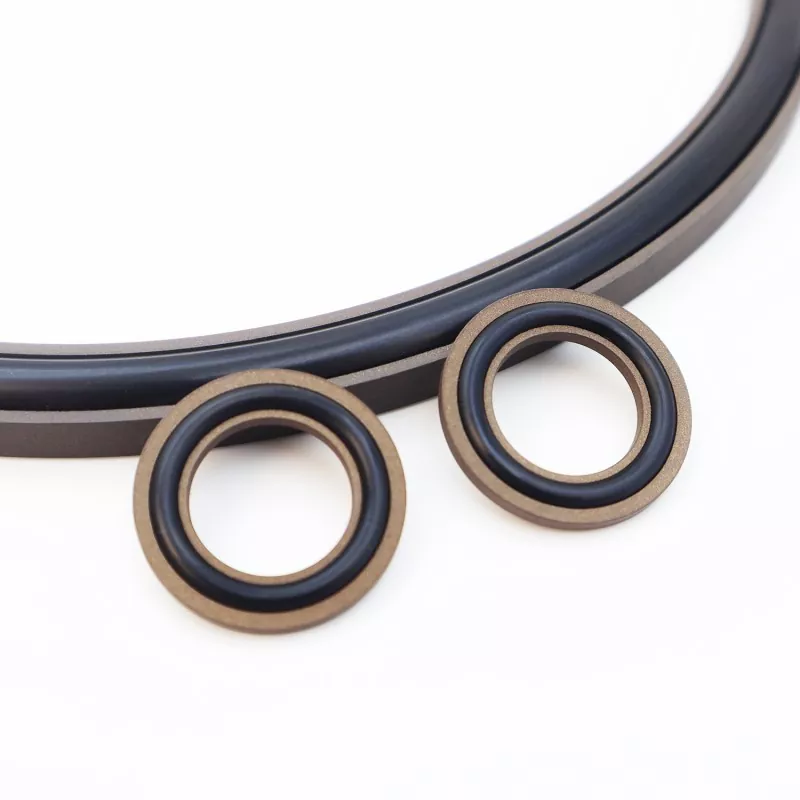

Garnitura combinată axială de tip C constă dintr-un inel de etanșare în formă de C din PTFE umplut și un inel O de cauciuc; este proiectat pentru aplicații de etanșare statică, cum ar fi etanșările axiale (fața de capăt) și cu flanșe. Caracteristicile cheie includ o durată lungă de viață, performanță excelentă de etanșare, rezistență la presiune înaltă și o amprentă structurală compactă; este, de asemenea, potrivit pentru aplicații de etanșare hidraulică. Disponibil în două versiuni: RC2872-A (pentru presiune internă) și RC2872-B (pentru presiune externă).
Designul compact facilitează instalarea în spații restrânse, asigurând o etanșare fiabilă și o durată de viață extinsă în timpul funcționării pe termen lung. O gamă completă de specificații este disponibilă în stoc, cu servicii oferite cumpărătorilor globali, inclusiv selecție tehnică, întrebări de preț și comenzi în vrac.
|
Presiune (MPa) |
Temperatura (°C) |
Viteza (m/s) |
Mediu |
|
≤100 |
-35 până la +100 (cu inel O NBR) |
- |
Ulei hidraulic, emulsie, apă etc. |
|
-20 până la +200 (cu inel O FKM) |
Această etanșare constă dintr-un inel de etanșare PTFE în formă de C și un inel O; inelul O asigură precompresie, generând forța de strângere necesară pentru a obține o etanșare. Sub presiune, această forță de strângere crește, ceea ce înseamnă că etanșarea funcționează mai bine pe măsură ce presiunea crește. Datorită designului cu flanșă dublă a inelului antiderapant, inelul O este împiedicat să se extruda, permițând etanșării să reziste la presiuni mari.
Toate specificațiile din intervalul de parametri sunt disponibile.
|

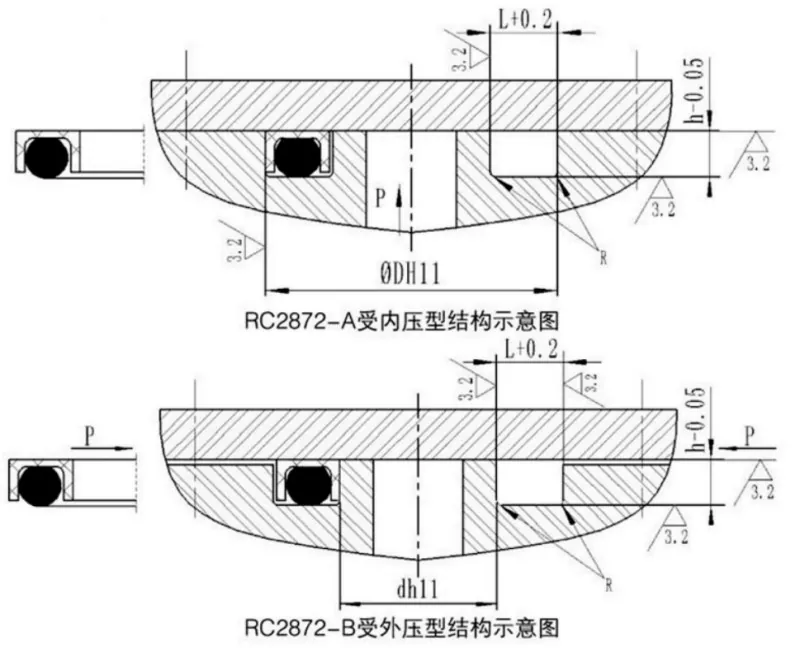

Gama de diametre exterior D H11 |
Adâncimea canelurii h-0,05 |
Lățimea canelurii L+0,2 |
Raza de colț Rmax |
Diametrul firului O-ring do |
|
15~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
Toate specificațiile din intervalul de parametri sunt disponibile.
|
Gama de diametre interior d h11 |
Adâncimea canelurii h-0,05 |
Lățimea canelurii L+0,2 |
Raza de colț Rmax |
Diametrul firului O-ring do |
|
5~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
