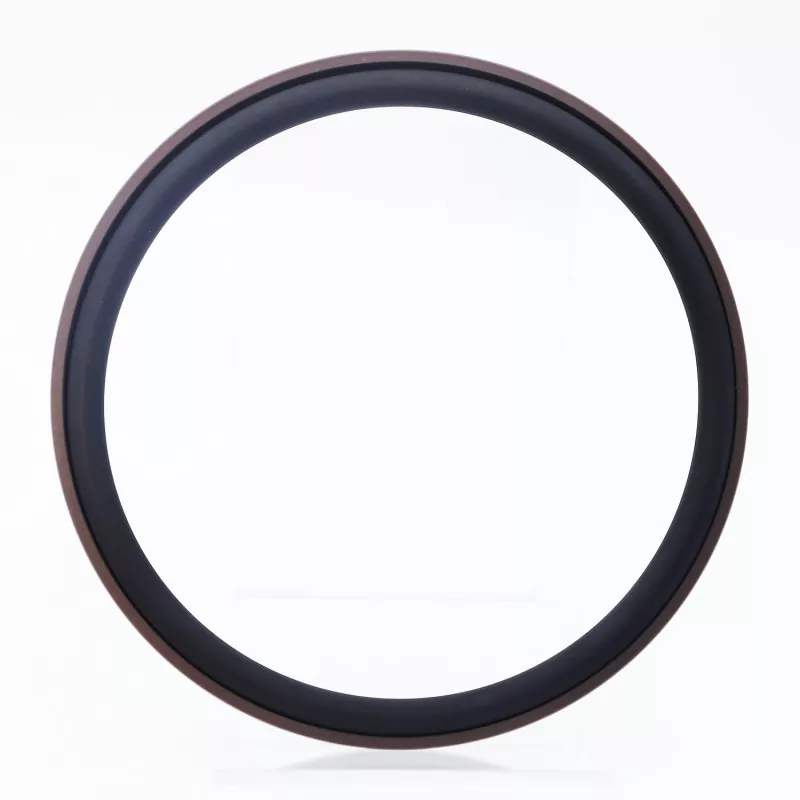

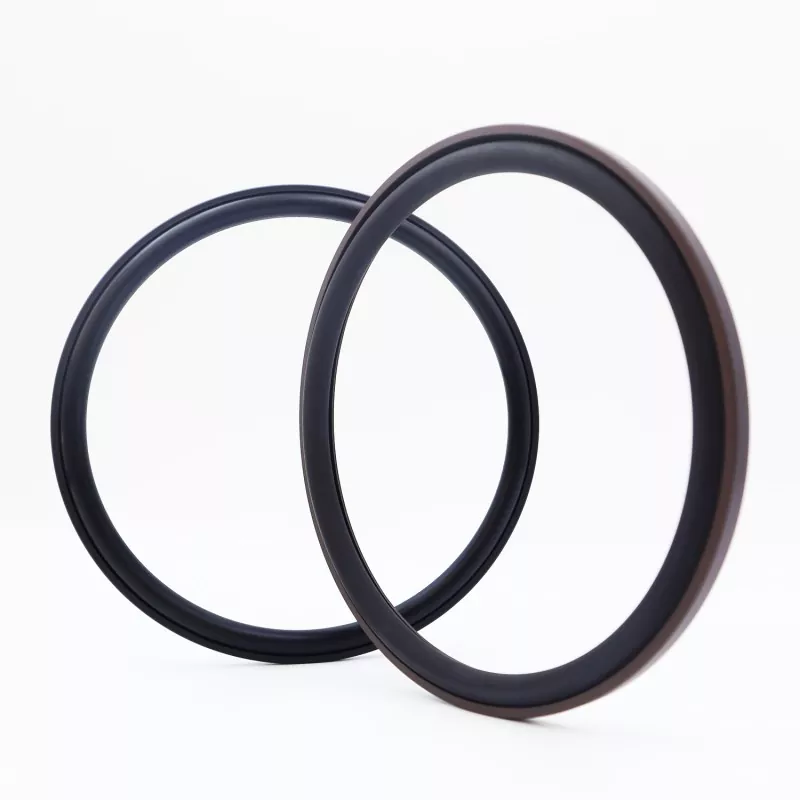

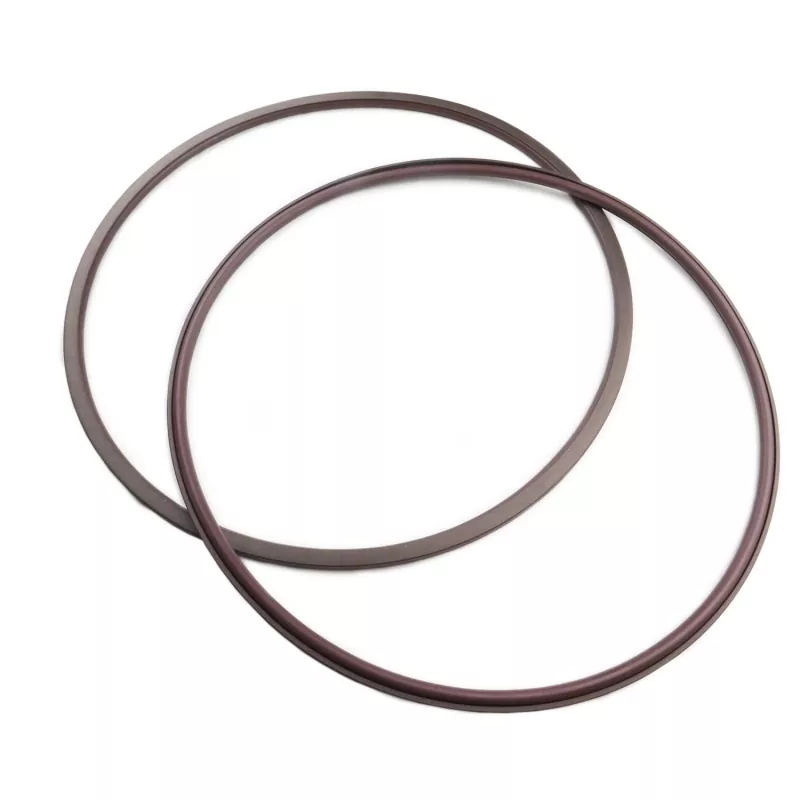

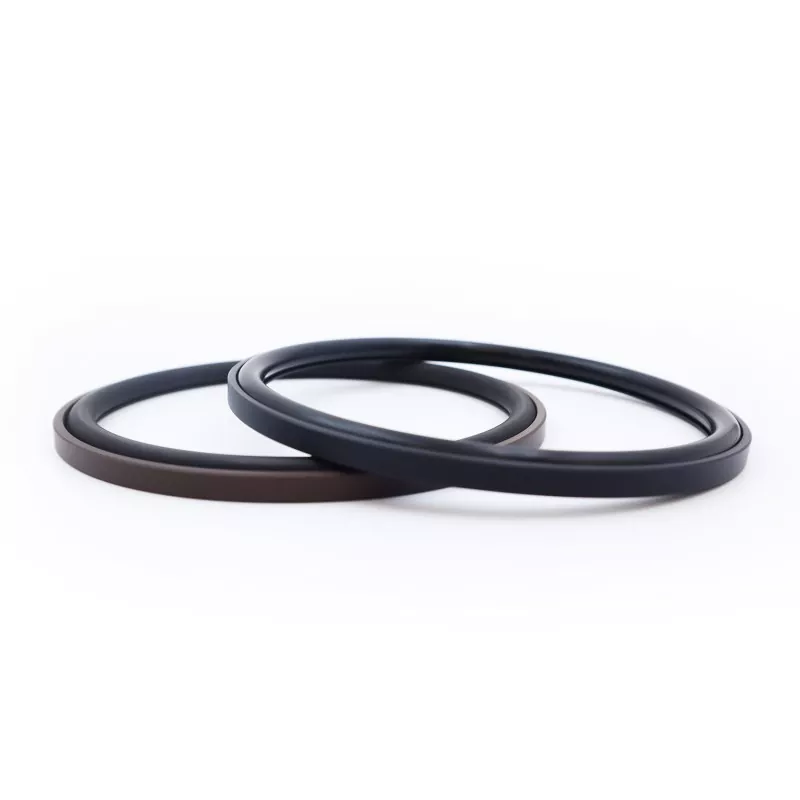

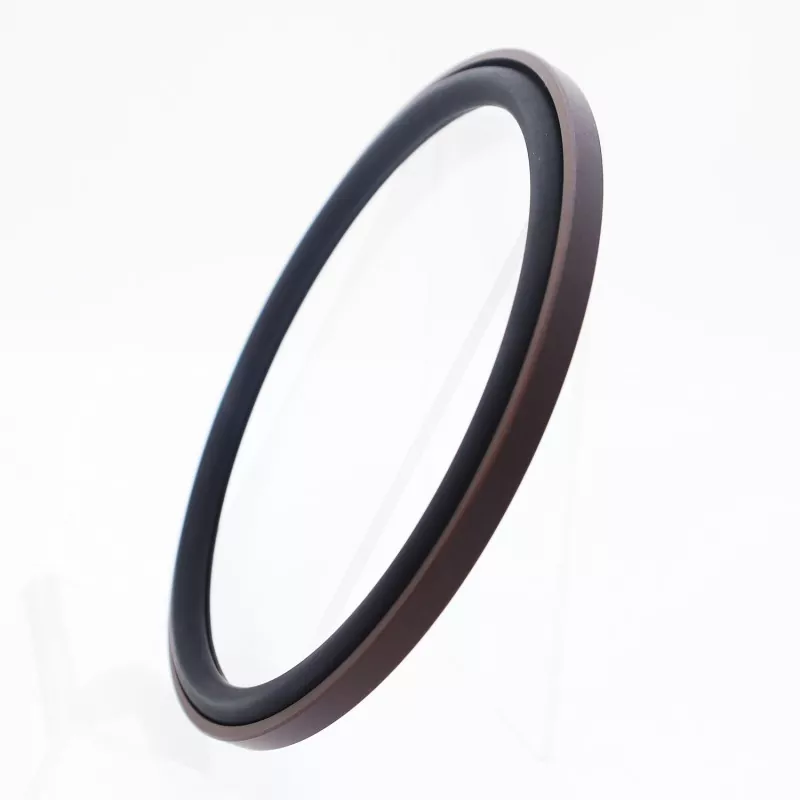

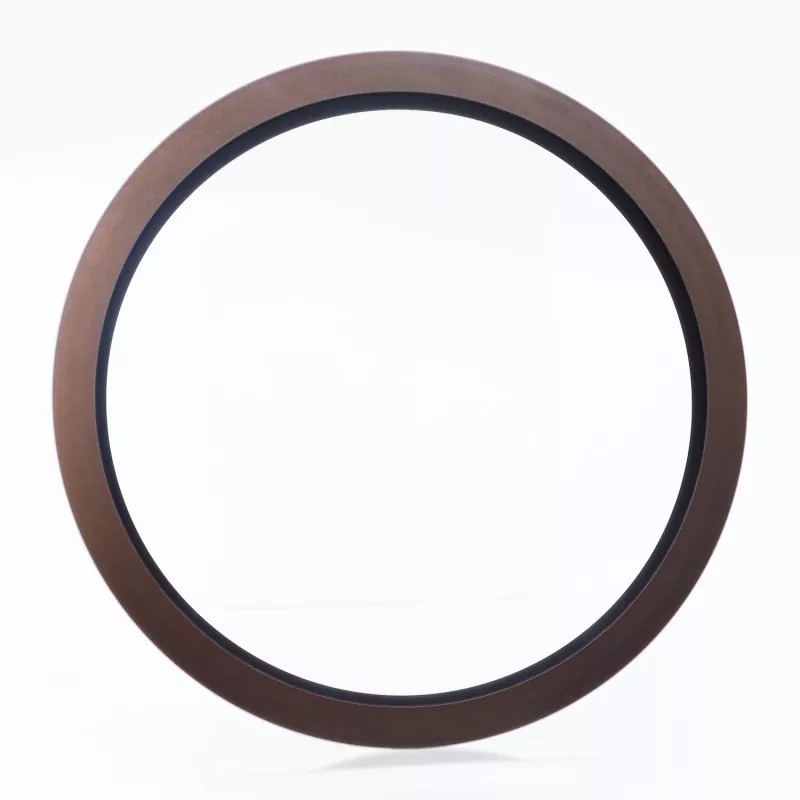

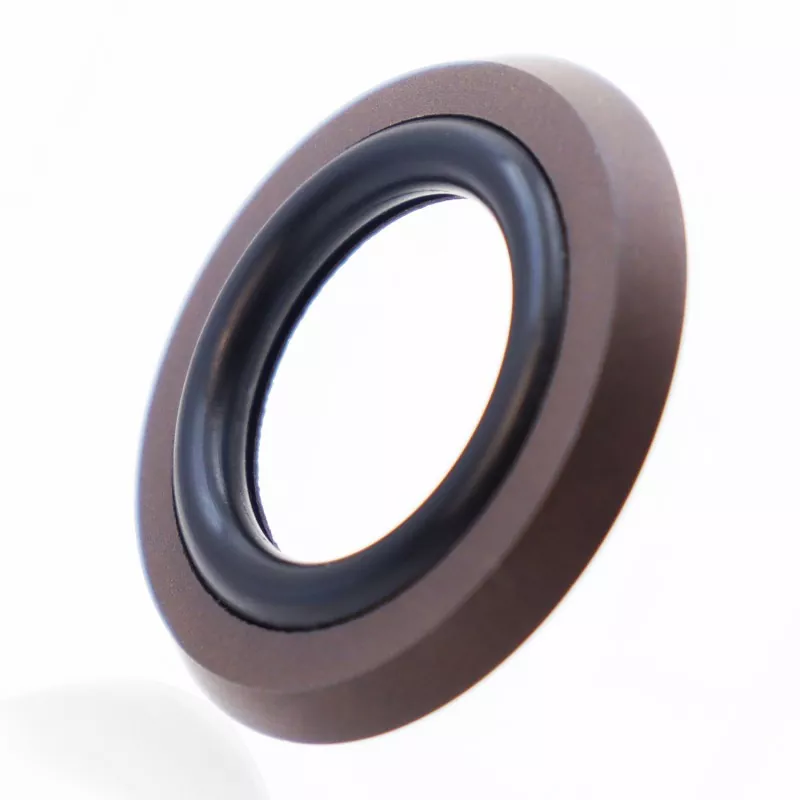

Etanșarea combinată cu trepte axiale constă dintr-un inel de etanșare în unghi drept din PTFE umplut și un inel O de cauciuc; este proiectat pentru aplicații de etanșare statică unidirecțională, cum ar fi etanșările axiale (fața de capăt) și cu flanșe. Are o durată lungă de viață, performanță excelentă de etanșare, rezistență la presiuni ridicate și ultra-înalte și o amprentă structurală compactă; este, de asemenea, potrivit pentru aplicații de etanșare la presiunea apei. Este disponibil în două versiuni: RC2871-A (pentru presiune internă) și RC2871-B (pentru presiune externă).
Etanșarea eficientă este realizată prin forța de prindere continuă generată de precomprimarea inelului O, oferind un efect de etanșare auto-energizant în cazul în care performanța de etanșare se îmbunătățește pe măsură ce presiunea medie crește. Designul cu flanșe de pe partea laterală a inelului de etanșare previne eficient extrudarea inelului O, permițându-i să se ocupe cu ușurință de condiții de înaltă presiune și ultra-înaltă presiune, rămânând în același timp compatibil cu mediile de etanșare la presiunea apei.
|
Presiune (MPa) |
Temperatura (°C) |
Viteza (m/s) |
Mediu |
|
≤300 |
-35 până la +100 (cu inel O NBR) |
- |
Ulei hidraulic, emulsie, apă etc. |
|
-20 până la +200 (cu inel O FKM) |
Această etanșare constă dintr-un inel de etanșare PTFE în unghi drept și un inel O; inelul O asigură precompresie, generând forța de strângere necesară pentru a obține o etanșare. Sub presiune, această forță de strângere crește, adică cu cât presiunea este mai mare, cu atât performanța de etanșare este mai bună. Datorită designului cu flanșă laterală a inelului antiderapant, inelul O este împiedicat să se extruda, permițând etanșării să reziste la presiuni mari.
Toate specificațiile din intervalul de parametri sunt disponibile.
|

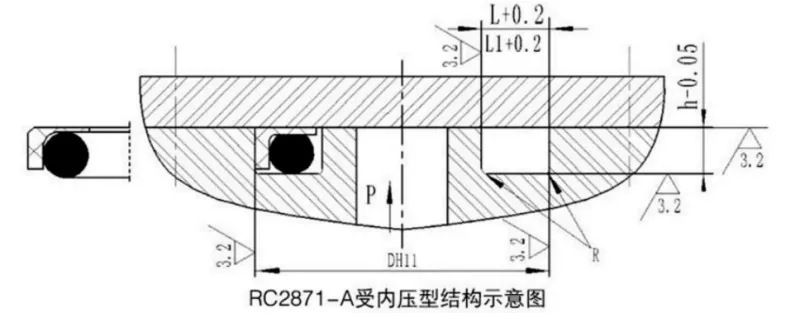

Gama de diametre exterior D H11 |
Adâncimea canelurii h-0,05 |
Lățimea canelurii L+0,2 |
Lățimea canelurii L1 + 0,2 Presiune > 80 MPa |
Raza colțului Rmax |
Diametrul firului O-ring do |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Toate specificațiile din intervalul de parametri sunt disponibile.
|

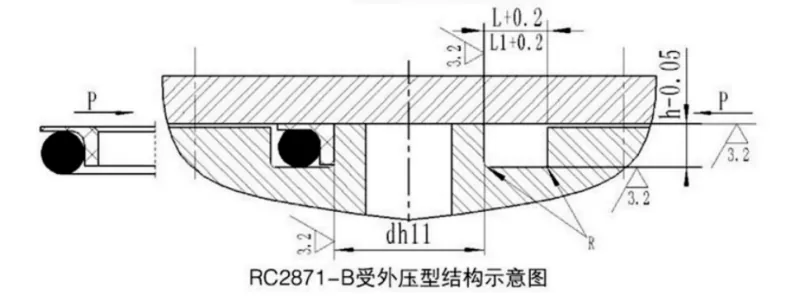

Gama de diametre interior dh11 |
Adâncimea canelurii h-0,05 |
Lățimea canelurii L+0,2 |
Lățimea canelurii L1 + 0,2 Presiune > 80 MPa |
Raza colțului Rmax |
Diametrul firului O-ring do |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
