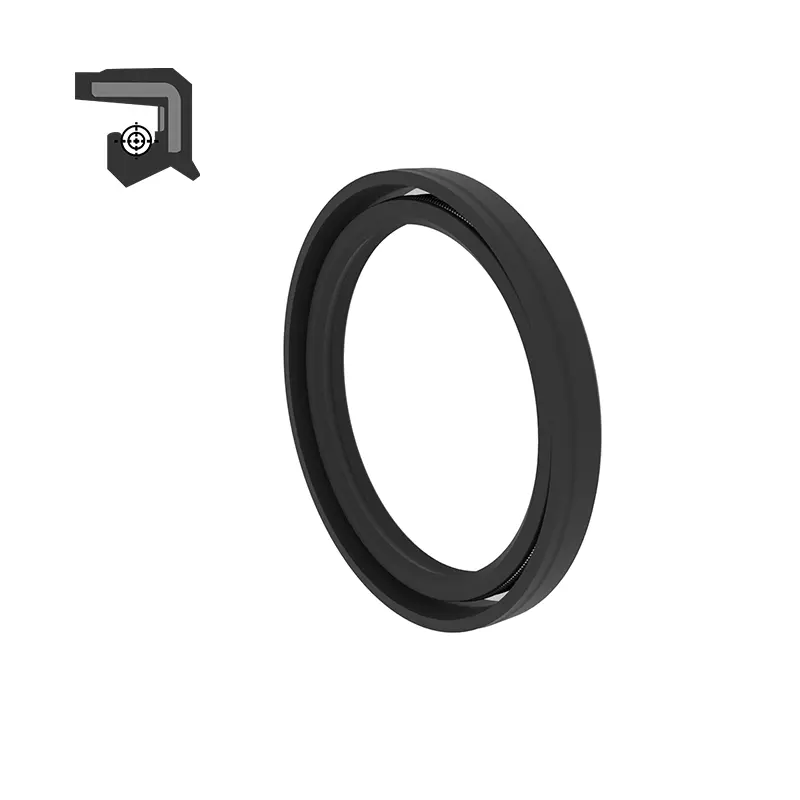

Garnituri de ulei de schelet rezistent la presiune

Funcția garniturilor de ulei de schelet rezistent la presiune este, în general, să izoleze părțile care au nevoie de lubrifiere din părțile de ieșire din părțile de transmisie pentru a preveni scurgerea uleiului de lubrifiere.

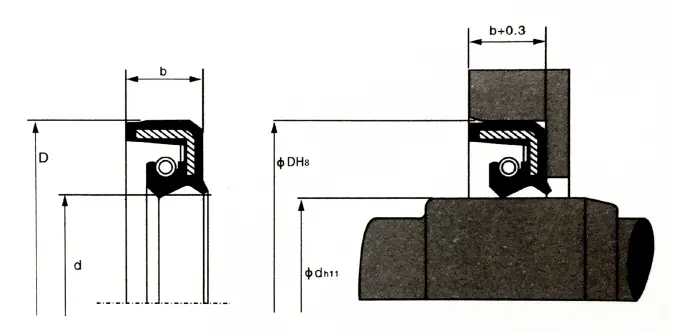

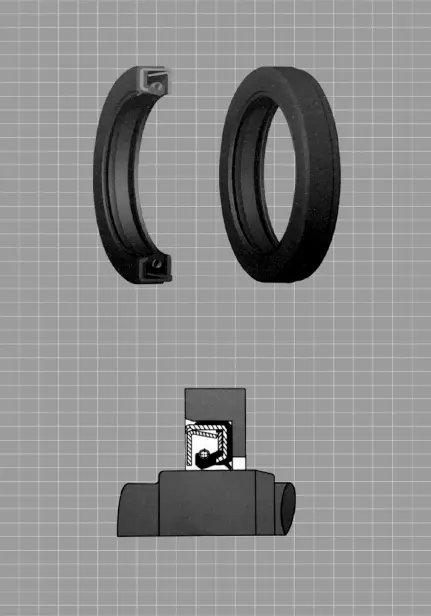

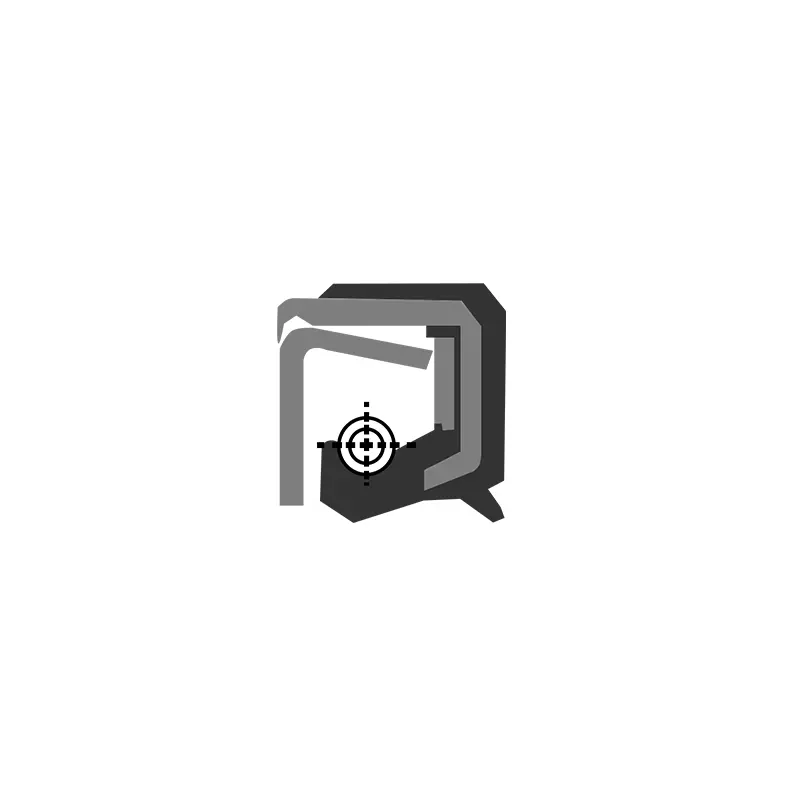

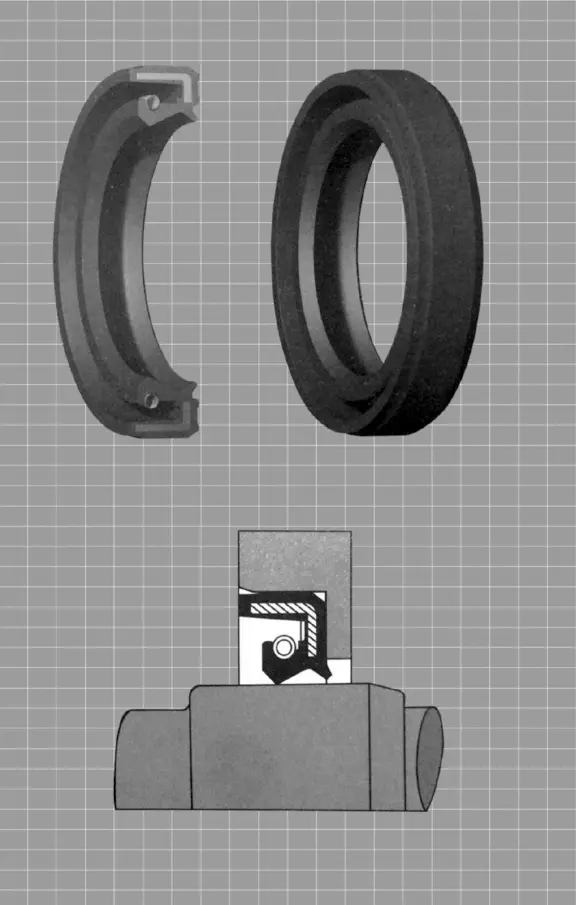

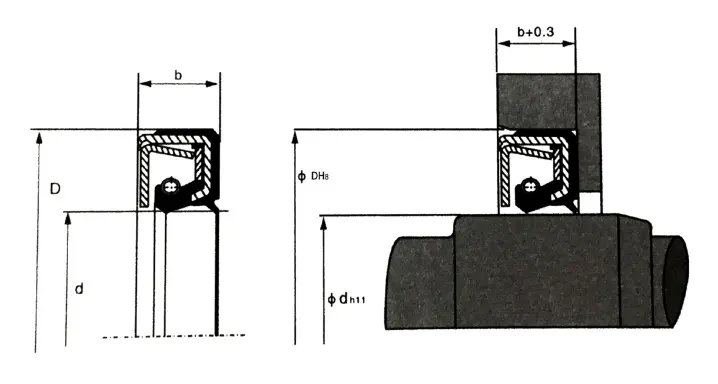

Structura garniturilor de ulei de schelet rezistent la presiune constă din trei părți: corpul de etanșare, scheletul de armare și arcul de bobină de auto-strângere. Corpul de etanșare este împărțit în fund, talie, margine de tăiere și buze de etanșare în funcție de diferite părți. De obicei, diametrul interior al etanșării uleiului de schelet în stare liberă este mai mic decât diametrul arborelui și are o anumită „cantitate de interferență”. Prin urmare, după ce sigiliul de ulei este introdus în scaunul de etanșare a uleiului și arborele, forța elastică a marginii de tăiere a sigiliului de ulei și forța de contracție a arcului de bobină de auto-strângere produc o forță de prindere radială pe arbore, obținând astfel cel mai bun efect de etanșare. Proiectarea generală a scheletului rezistent la presiune are o deformare mică a buzelor și este utilizat pentru sigilarea arborelor rotative în situații de presiune.

Caracteristici și aplicații ale produsului:

Avantaje produs:

Proiectare structurală triplă: corpul de etanșare, scheletul armat și arcul de auto-strângere lucrează împreună pentru a oferi un efect excelent de etanșare.

Forța de prindere radială: forța elastică a marginii și forța de contracție a arcului produc forță de prindere radială pe arbore pentru a asigura cea mai bună performanță de etanșare.

Proiectarea rezistentă la presiune: scheletul general rezistent la presiune face ca deformarea buzelor să fie mică, care este potrivită pentru ocaziile de etanșare a arborelui rotativ de înaltă presiune.

Aplicabilitate largă: Garniturile de ulei de schelet rezistente la presiune sunt potrivite pentru diverse garnituri de arbore rotative pentru a preveni eficient scurgerea de ulei lubrifiant.

Scenarii de aplicare:

Garniturile rotative ale arborelui: Garniturile de ulei de schelet rezistente la presiune sunt utilizate pentru rotirea arborelor în situații de presiune pentru a preveni scurgerea de ulei lubrifiant.

Echipamente industriale: adecvate pentru etanșarea pieselor care necesită lubrifiere, cum ar fi sistemele de transmisie mecanică și sistemele hidraulice.

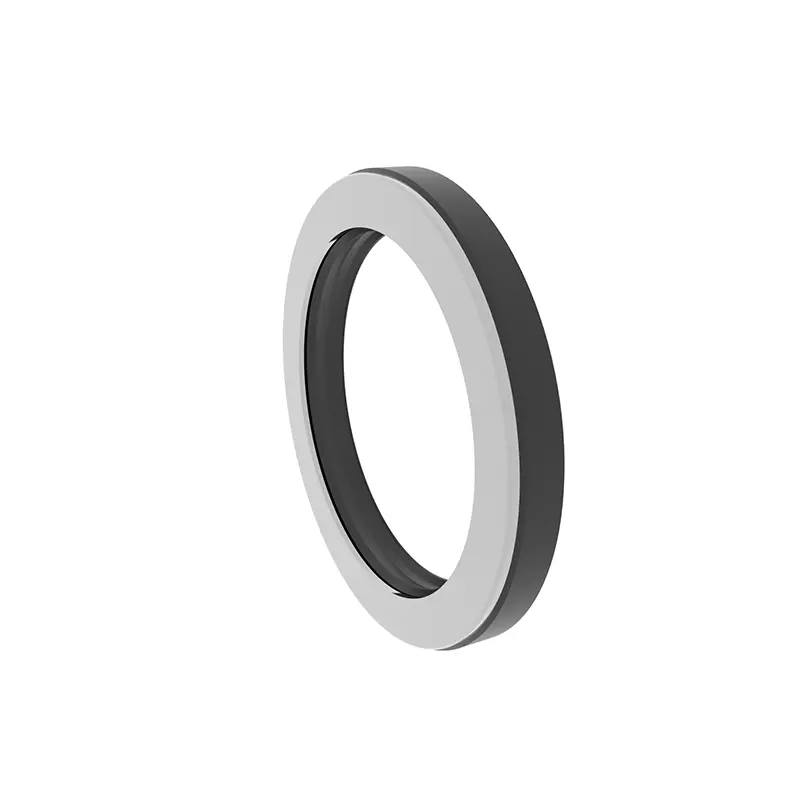

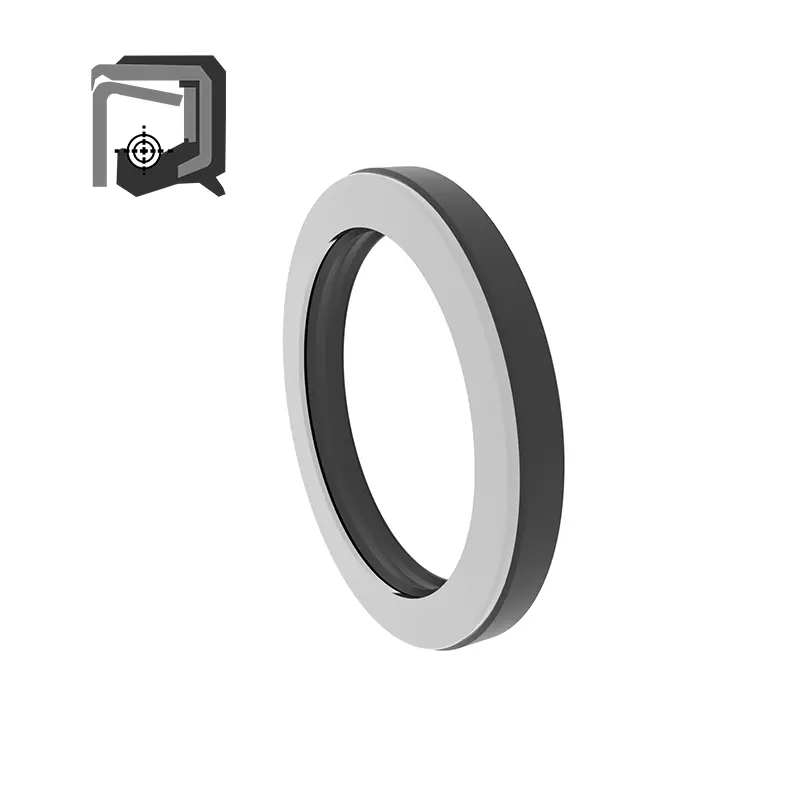

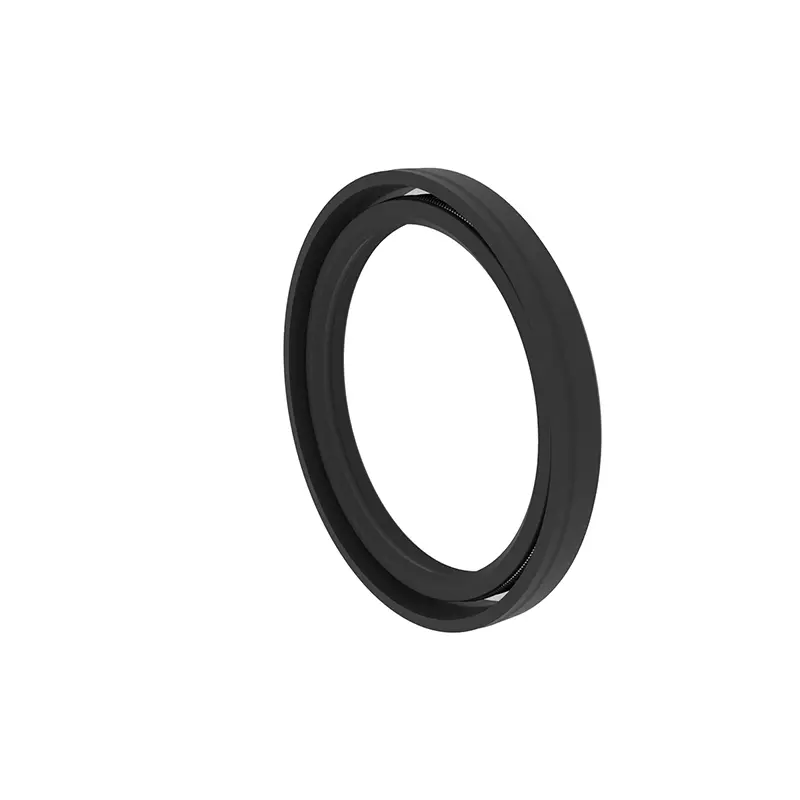

RCTCV sigilat cu ulei de schelet de înaltă presiune RCTCV

Material: cauciuc nitril NBR

Mediu: Ulei hidraulic de bază

Temperatura de lucru ℃: -25 până la +100

Viteză: -

Presiune de lucru: 0,3MPa

Duritatea materialului: -

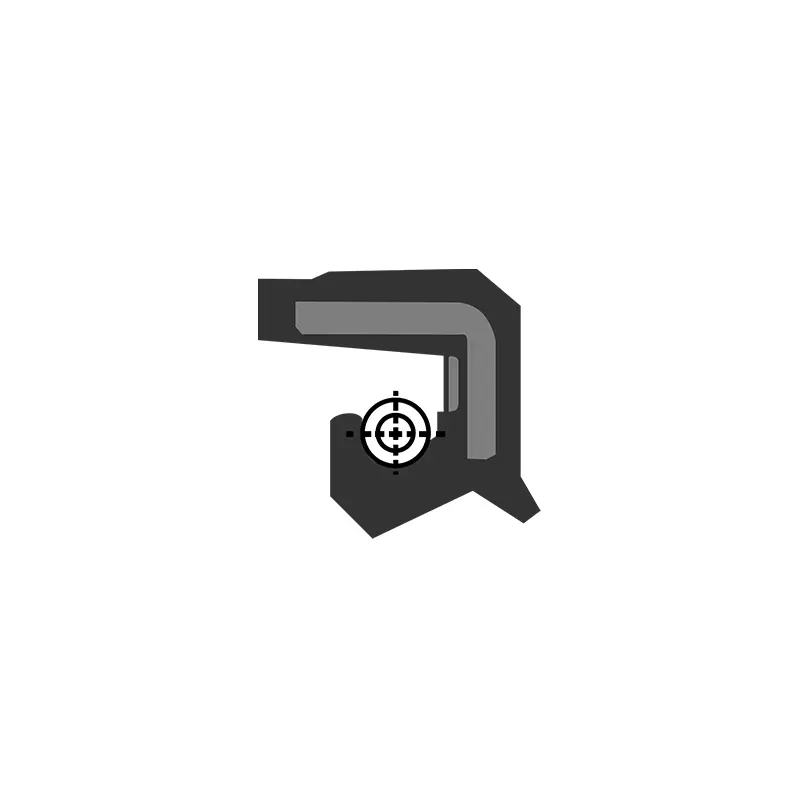

Prezentare generală: design general al scheletului rezistent la presiune, deformare mică a buzelor, utilizată pentru sigilarea arborelor rotative în situații expuse la presiune.

Material: cauciuc nitril NBR

Mediu: ulei hidraulic pe bază de petrol

Temperatura de lucru ℃: -25 până la +100

Viteză: -

Presiunea de lucru: 1MPA

Duritatea materialului: -
