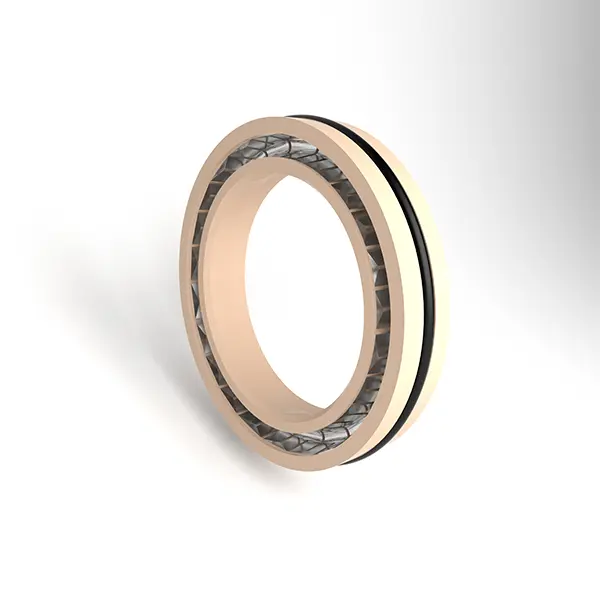

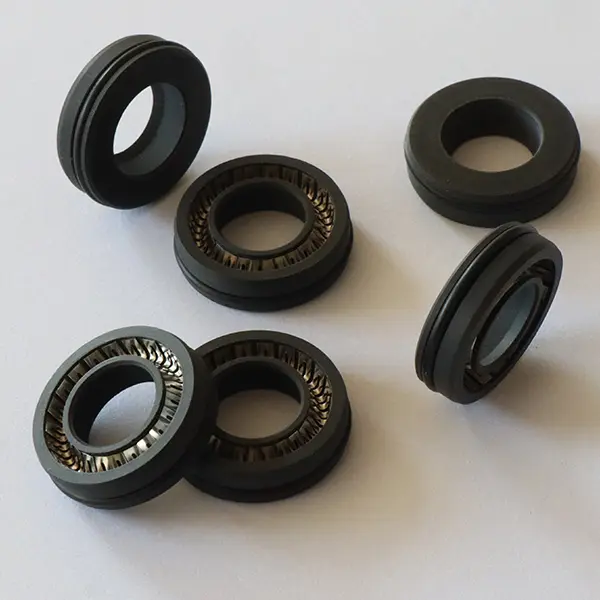

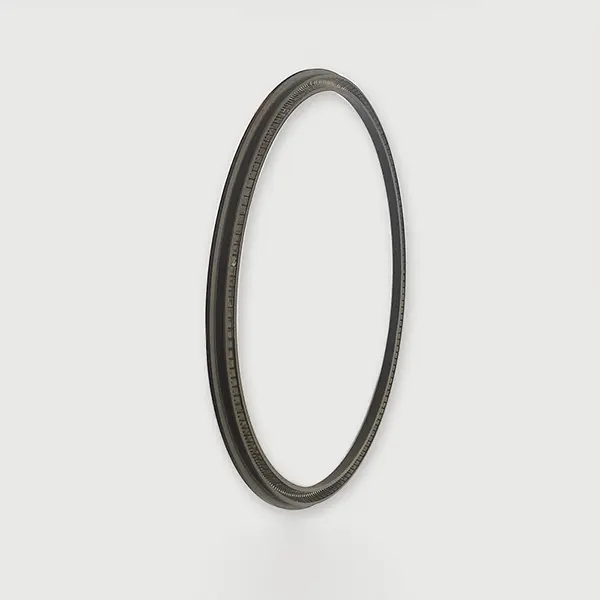

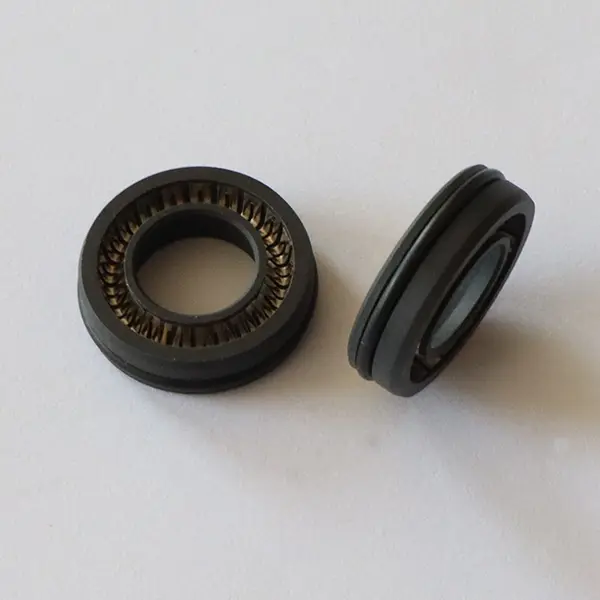

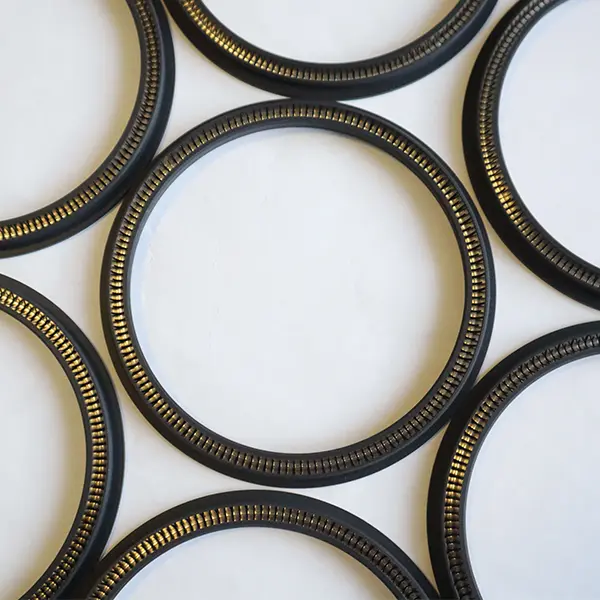

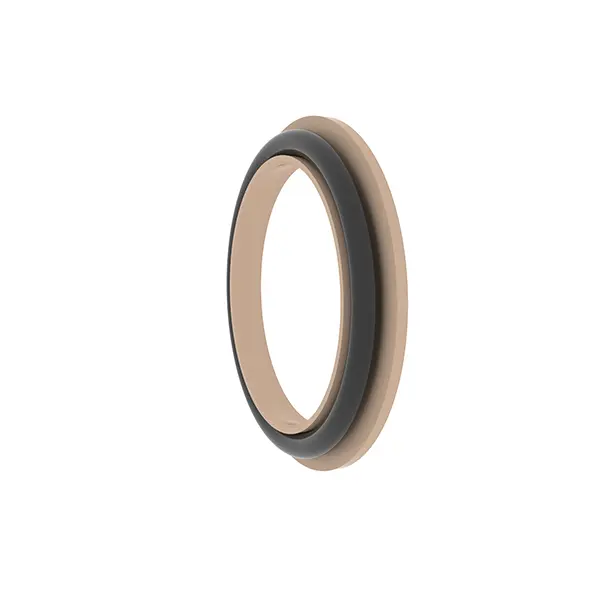

Printre garniturile rotative cu arc, există în principal două tipuri: RC2055 și RC2056. Ruichen Seals studiază dezvoltarea și fabricarea produselor de etanșare de mai mulți ani. Conform diferitelor situații și nevoi diferite, a perfecționat modele mai detaliate.

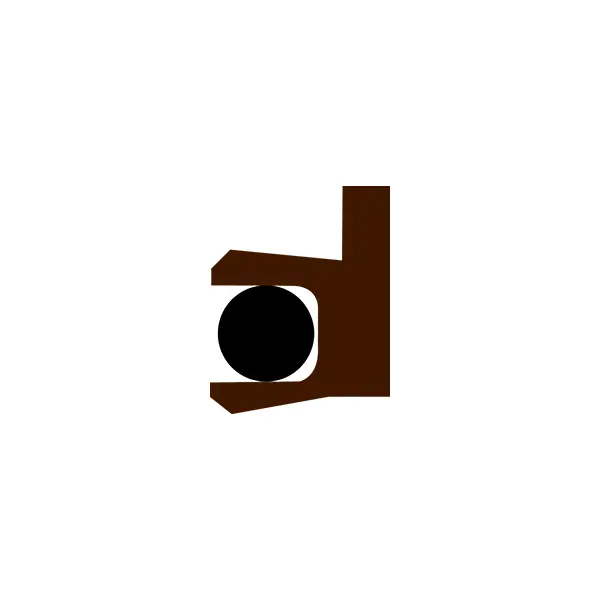

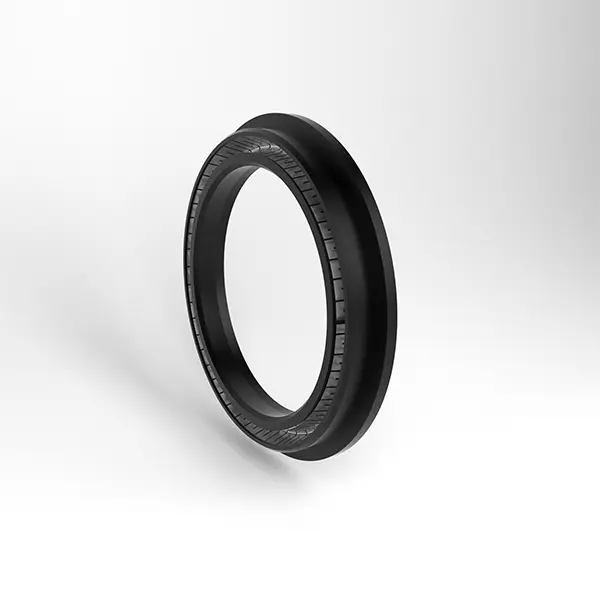

RC2055 este un sigiliu rotativ de pantă, RC20555-B este un sigiliu rotativ dinți, iar RC2055-C este un sigiliu combinat în formă de Y rotativă. Canelurile celor trei sunt interschimbabile. Sunt garnituri de înaltă funcție cu presiune unidirecțională aplicată arborelor rotative. Printre ele, garnitura rotativă rotativă RC2055 este compusă din arcuri din oțel inoxidabil și materiale plastice cu funcții înalte. Când utilizați RC2055-B și RC2055-C, este necesar să selectați în mod rezonabil materialele de elastomer potrivite.

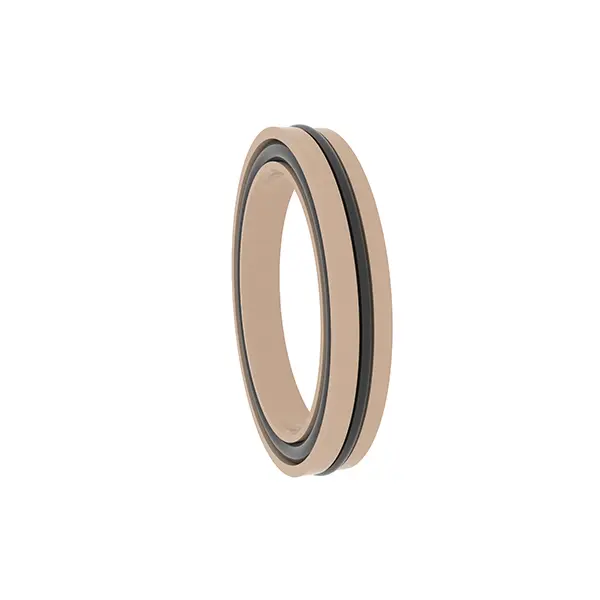

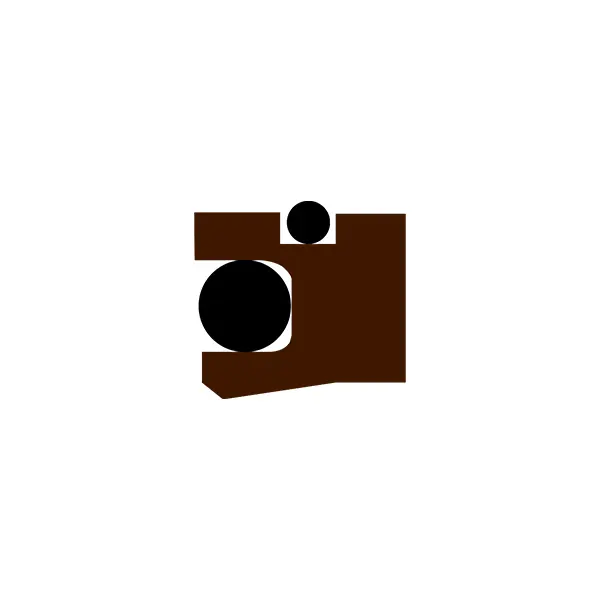

RC2056 este un sigiliu rotativ PAN-PLUG, iar RC2056-B este un sigiliu combinat în formă de Y rotativă. Șanțurile pot fi, de asemenea, schimbate. De asemenea, este potrivit pentru utilizare în arbori rotative. Printre ele, garnitura rotativă rotativă RC2056 este compusă din arcuri din oțel inoxidabil și materiale plastice cu funcții ridicate. Când utilizați RC2056-B și, este necesar să selectați în mod rezonabil materialele de elastomer potrivite.
Caracteristici și aplicații ale produsului:
Caracteristici ale produsului:
Performanță ridicată: arcurile din oțel inoxidabil și materialele plastice cu funcții ridicate sunt combinate pentru a asigura performanțe excelente de etanșare și durabilitate.
Interchangeabilitate: Proiectarea canelurii a produselor din serie este aceeași, ceea ce permite schimbarea și adaptarea flexibilă la diferite condiții de muncă.
Se aplică pe scară largă: adecvat pentru etanșarea presiunii unidirecționale a arborelor rotative pentru a răspunde nevoilor industriale diverse.
Elastomeri opționali: RC2055-B, RC2055-C și RC2056-B susțin selecția materialelor de elastomer potrivite în funcție de condițiile de lucru pentru a îmbunătăți adaptabilitatea.
Scenarii de aplicare:
Sigilarea presiunii unidirecționale a arborelor rotative este potrivită pentru echipamente industriale, utilaje de inginerie, sisteme hidraulice etc.
Ocazii în care este necesară etanșarea cu funcții ridicate, cum ar fi petrochimice, echipamente energetice, utilaje grele etc.
Avantaje tehnice:
Arcurile din oțel inoxidabil asigură o forță radială stabilă pentru a asigura un efect de etanșare pe termen lung.
Combinația dintre materialele plastice și elastomeri cu funcții ridicate este potrivită pentru condiții de muncă de înaltă presiune și cu viteză mare.
Proiectarea interschimbabilă a canelurii simplifică instalarea și întreținerea și reduce costul de utilizare.
Sugestii de utilizare:
Selectați modelul de etanșare corespunzător și materialul elastomer în funcție de condițiile de muncă specifice.
Asigurați -vă că canelura este curată în timpul instalării pentru a evita deteriorarea sigiliului.
RC2055
Condițiile de lucru aplicabile (valorile limită nu ar trebui să apară în același timp)
| Presiune (MPA) | Temperatură (℃) | Viteză (Domnișoară) | Mediu | |||
| ≤35 | RC2055 | RC2055-B/c | RC2055 | RC2055-B | RC2055-C | Aproape toate mediile lichide și de gaz |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Selectarea materialelor
1. Materialele cu inel O pot fi selectate: cauciuc de nitril ro1 (NBR), RO2 Fluororubber (FKM), etc.
2. Materiale de inel de etanșare: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Arc din oțel inoxidabil: arc în formă de V.
Exemplu de comandă
RC2055- 40-PTFE4+V Diametrul arborelui 40, Materialul inelului de etanșare este PTFE4, arcul din oțel inoxidabil este în formă de V arc în formă de V
RC2055-B-40-PTFE4+R02 Diametrul arborelui este de 40, materialul inelului de etanșare este PTFE4, o inel O potrivită este fluororubber
RC2055-C-40-PTFE4+R02 Diametrul arborelui este de 40, materialul inelului de etanșare este PTFE4, o inel O potrivită este fluororubber

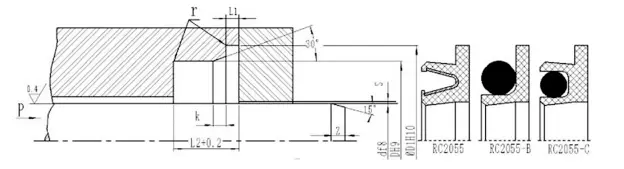

Specificații tabel de parametri (toate specificațiile din intervalul de parametri sunt disponibile)
| Diametrul tijei D f8 | Diametrul canelurii DH9 | Diametrul canelurii D1H10 | Adâncimea marginii L1 | Lățimea canelurii L | Import Chamfer K. | Clearance radial S max | Lungimea șamponului | r Max | |
| 10MPa | 20MPa | ||||||||
| 5 ~ 19,9 | D+5 | D+9 | 0,85 -0,1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8L | 0.8 |
| 20 ~ 39.9 | D+7 | D+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400,9 | D+10.5 | D+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Notă: Se recomandă ca duritatea suprafeței arborelui rotativ să fie HRC ≥ 58.

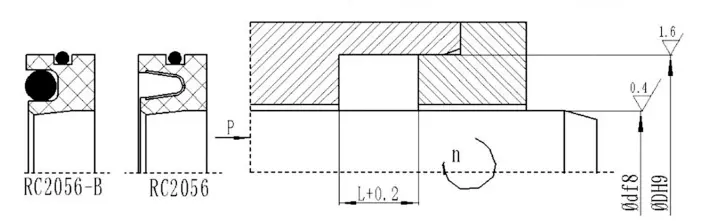

RC2056
Condițiile de lucru aplicabile (valorile limită nu ar trebui să apară în același timp)
| Presiune (MPA) | Temperatură (℃) | Viteză (Domnișoară) | Mediu | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Aproape toate mediile lichide și de gaz |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Selectarea materialelor
1. Materialele cu inel O pot fi selectate: cauciuc de nitril ro1 (NBR), RO2 Fluororubber (FKM), etc.
2. Materiale de inel de etanșare: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc. 3. Arc din oțel inoxidabil: arc în formă de V.
Exemplu de comandă
RC2056-40*62*8-PTFE4+V D*D*L, Materialul inelului de etanșare este PTFE4, iar arcul din oțel inoxidabil este un arc în formă de V RC2056-B-40*62*8-PTFE4+R02 D*D*L, Materialul inelului de etanșare este PTFE4, iar inelul O care se potrivește este fluororubber
