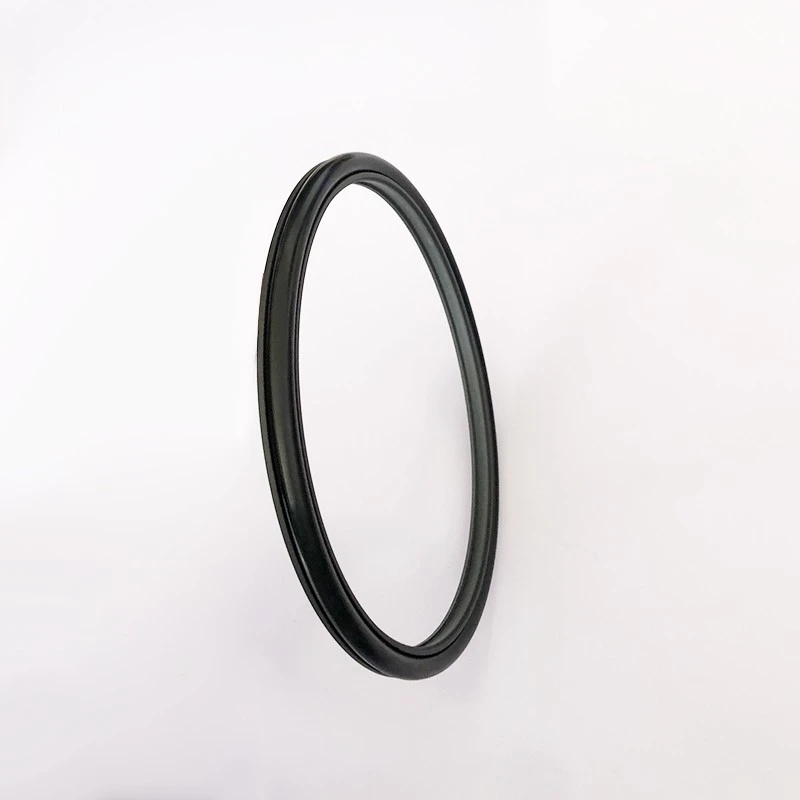

Seria noastră de etanșare rotativă de înaltă presiune acoperă o varietate de produse de înaltă performanță, inclusiv RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS și RC2057, care sunt proiectate pentru reciprocare și mișcare rotativă în mediile hidraulice, pneumatice și presiune de apă.

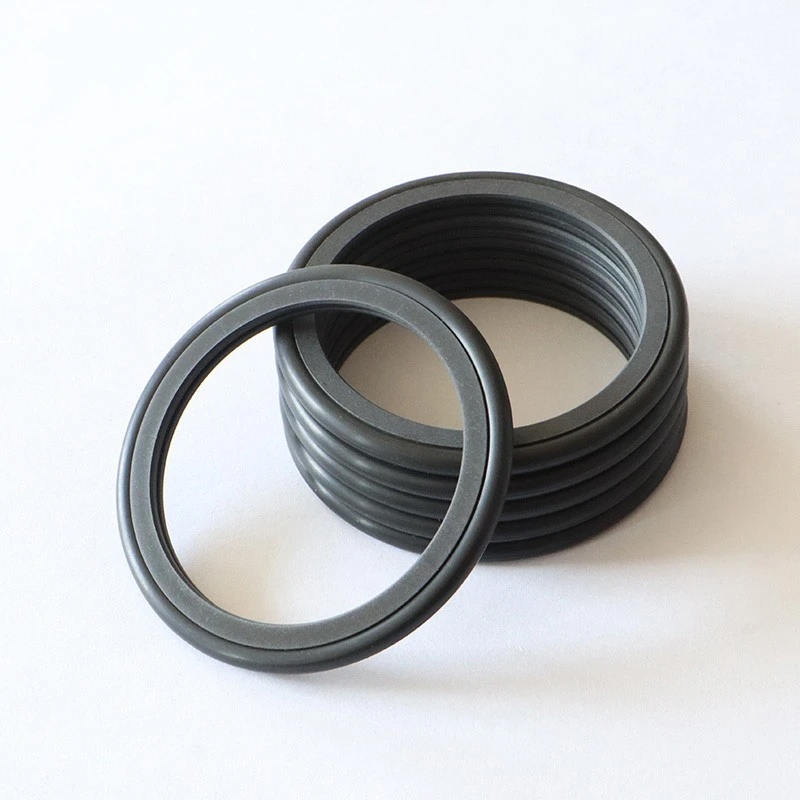

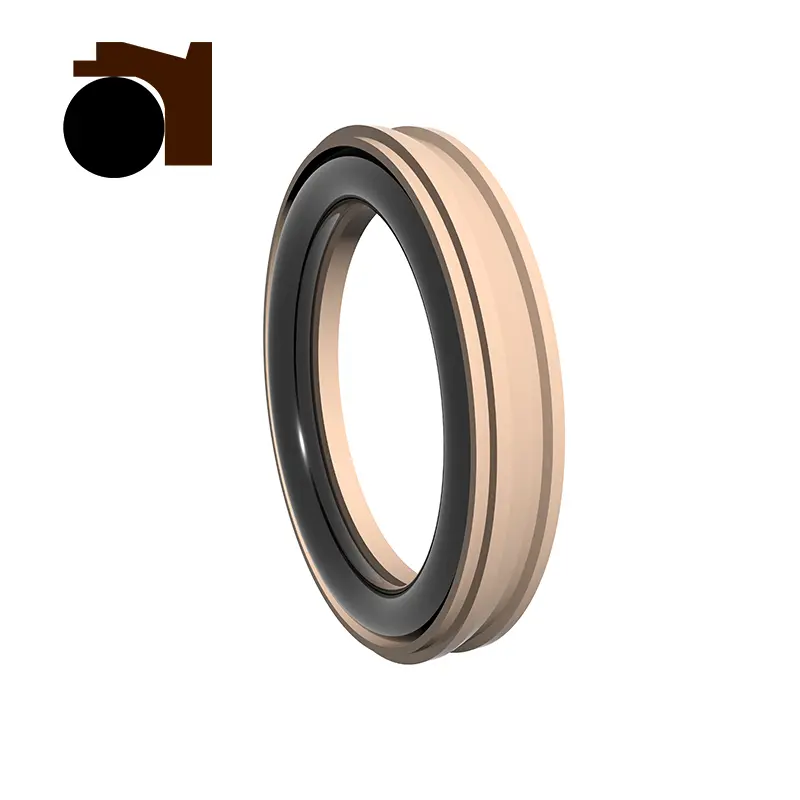

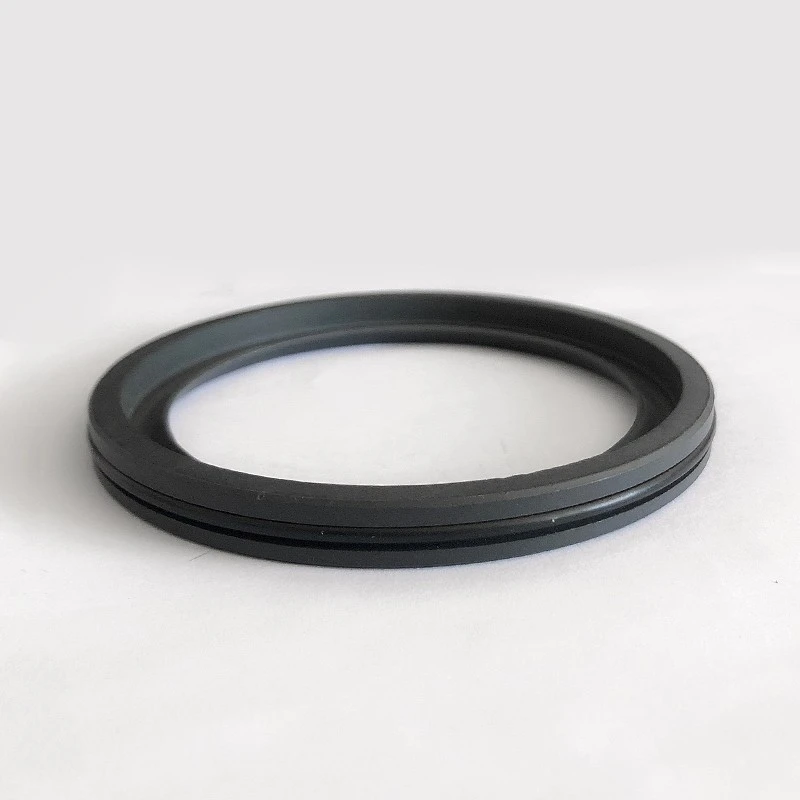

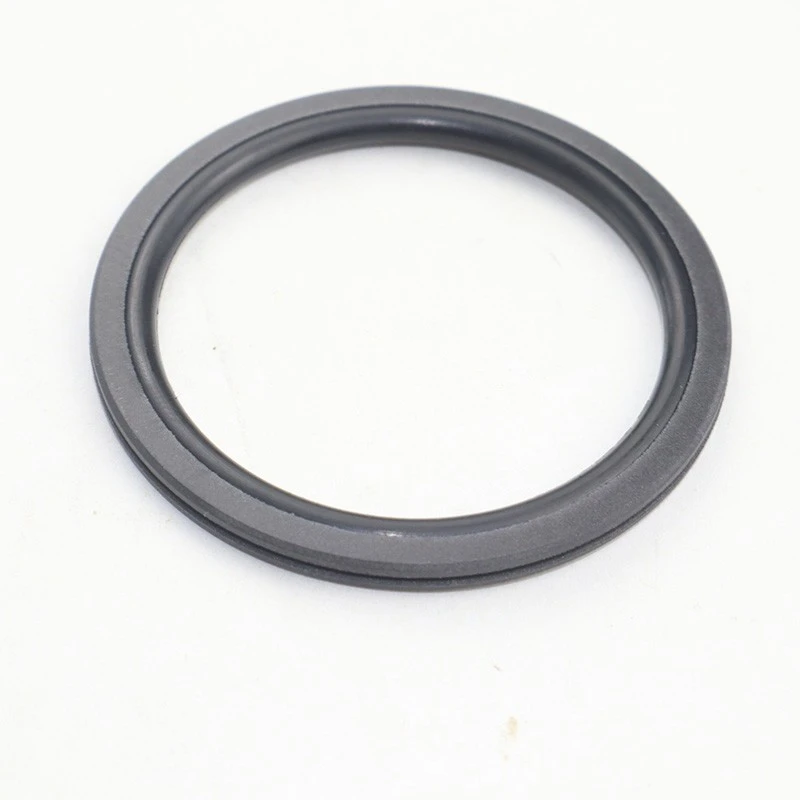

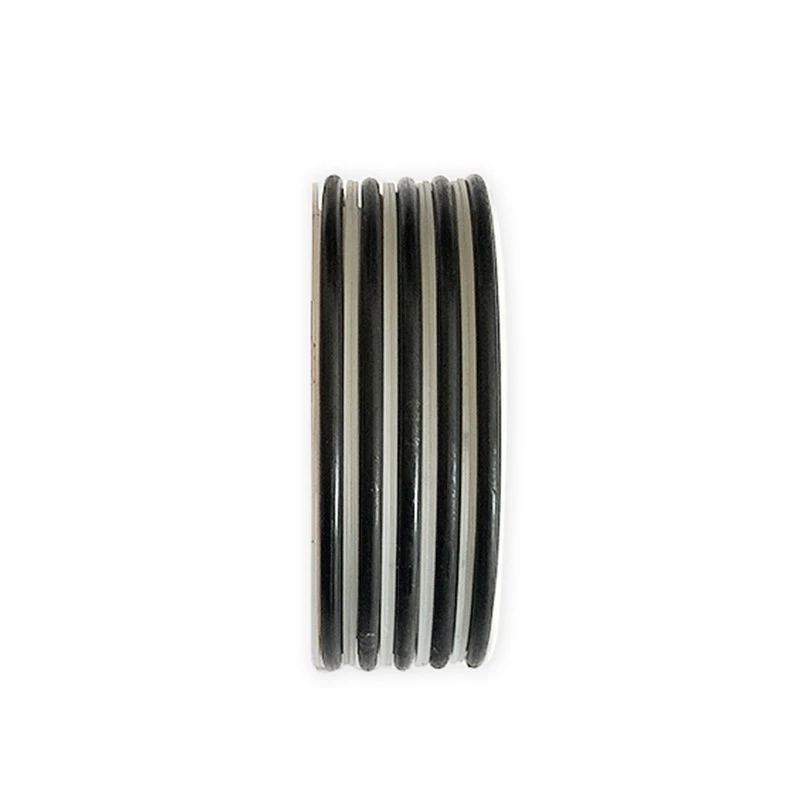

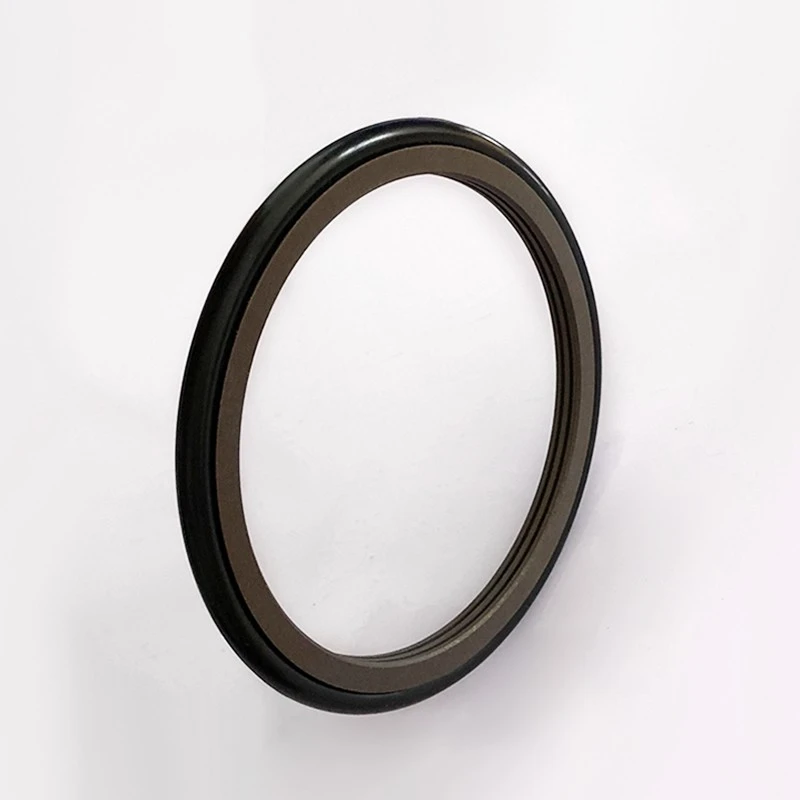

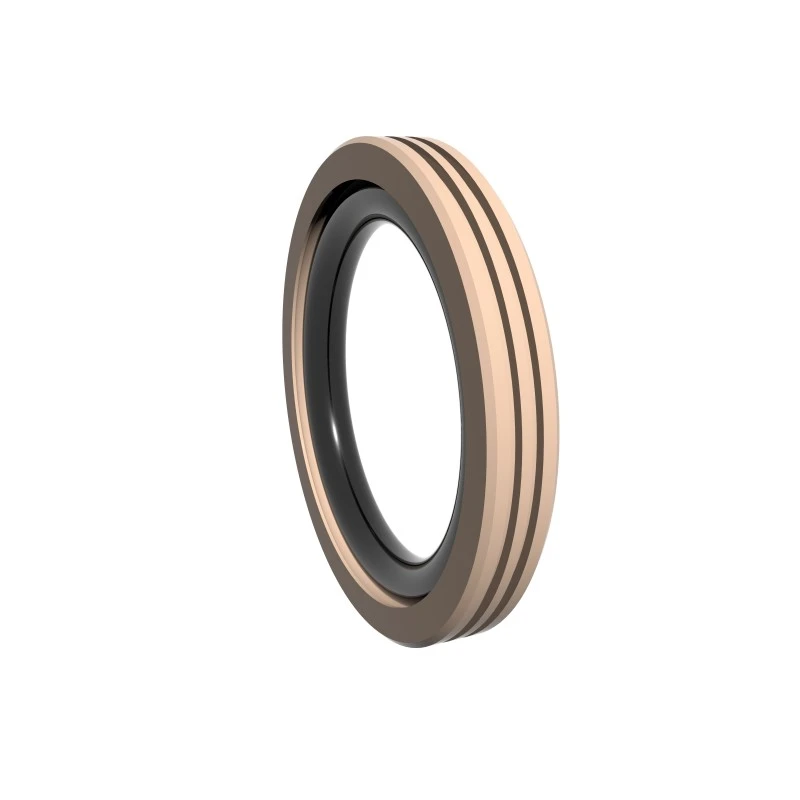

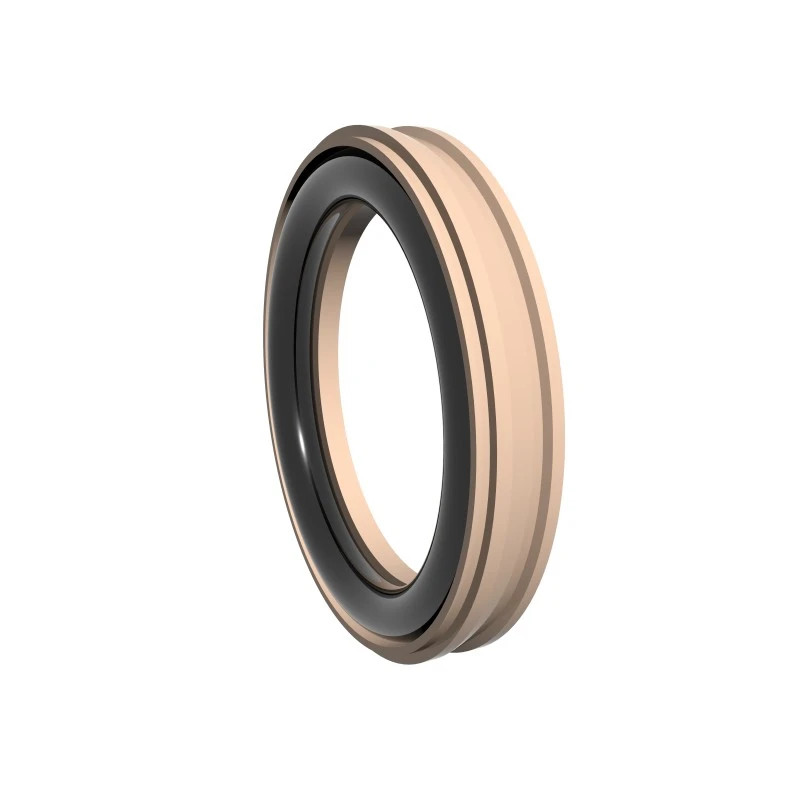

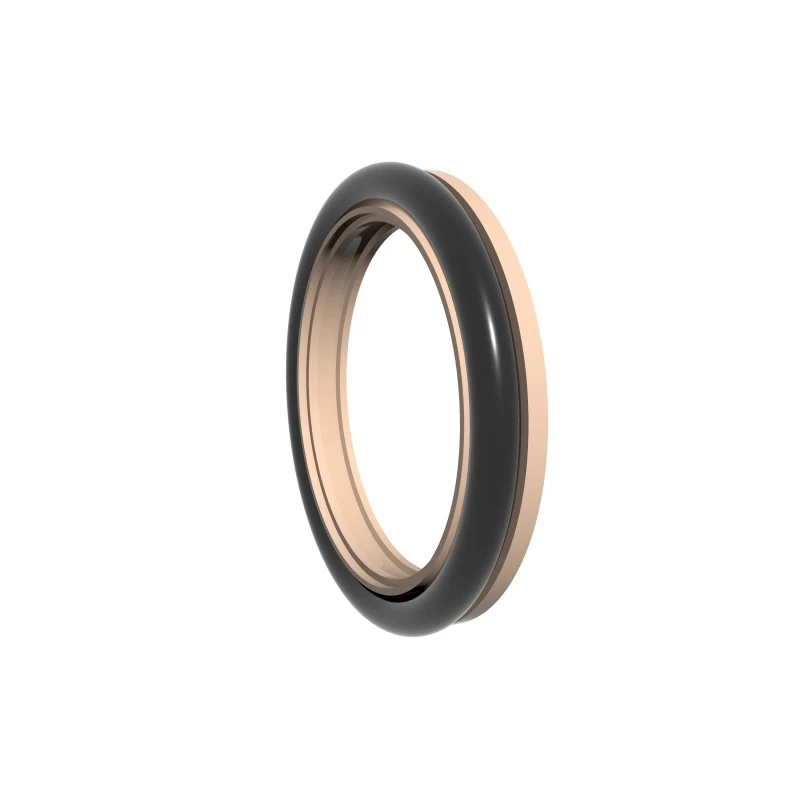

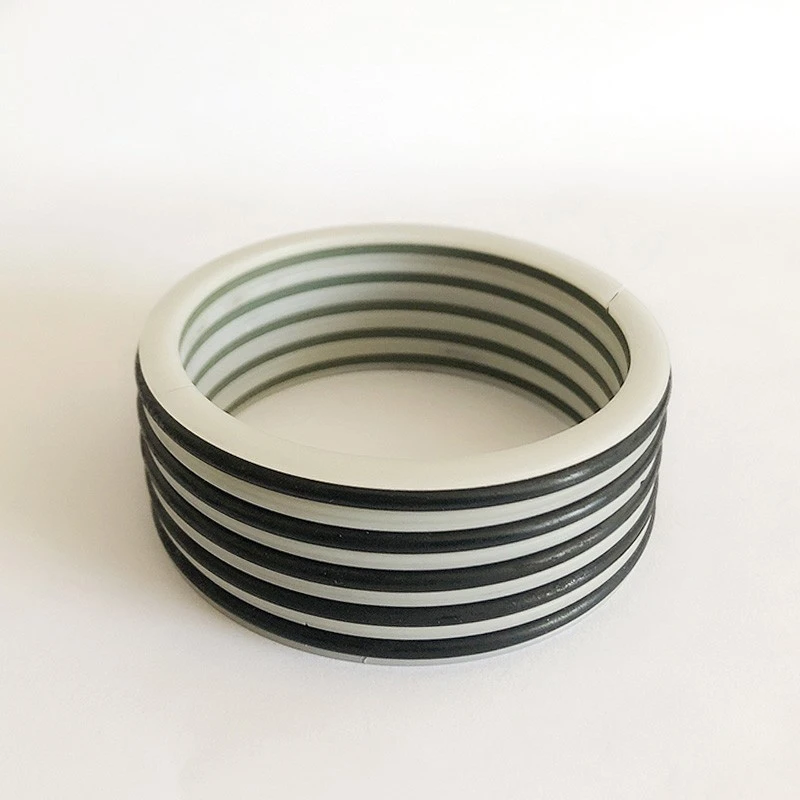

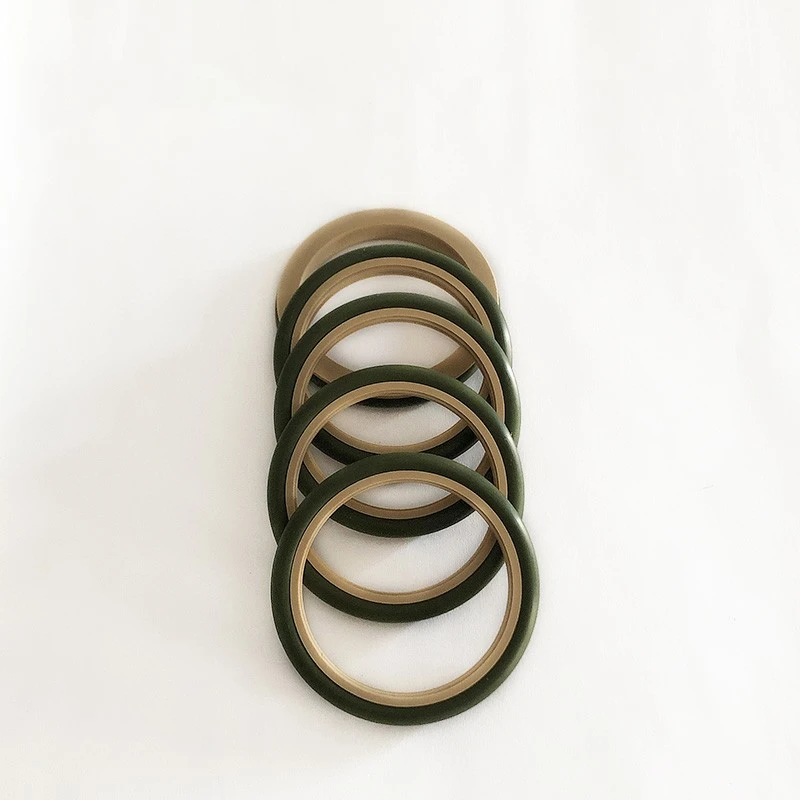

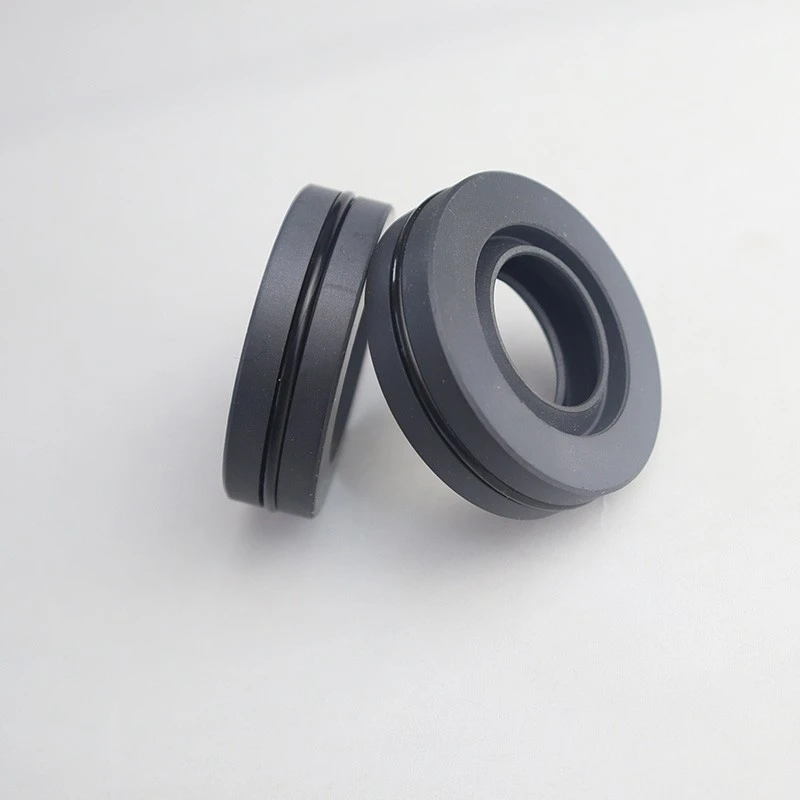

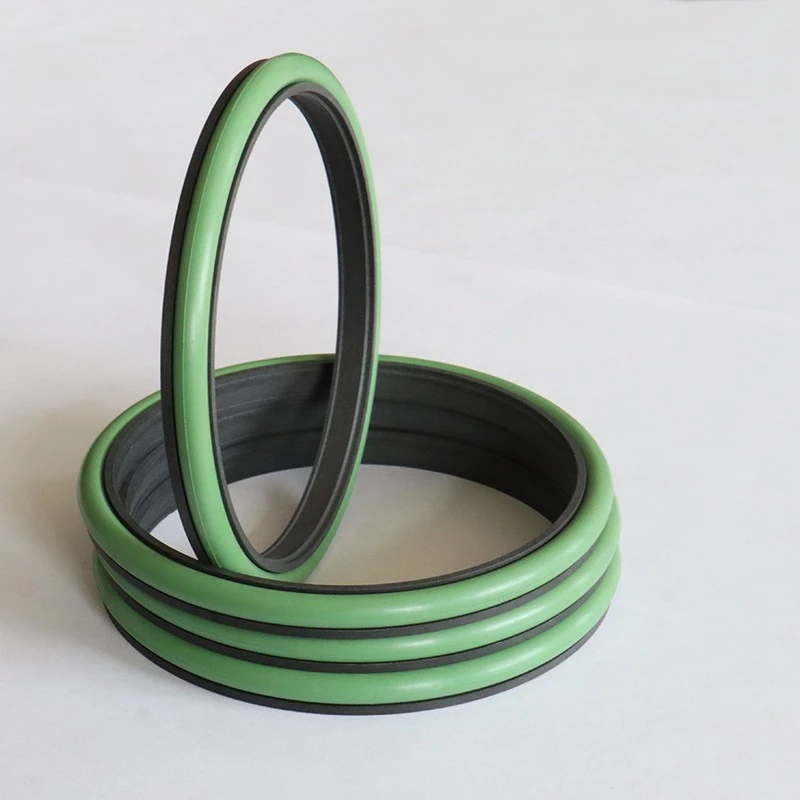

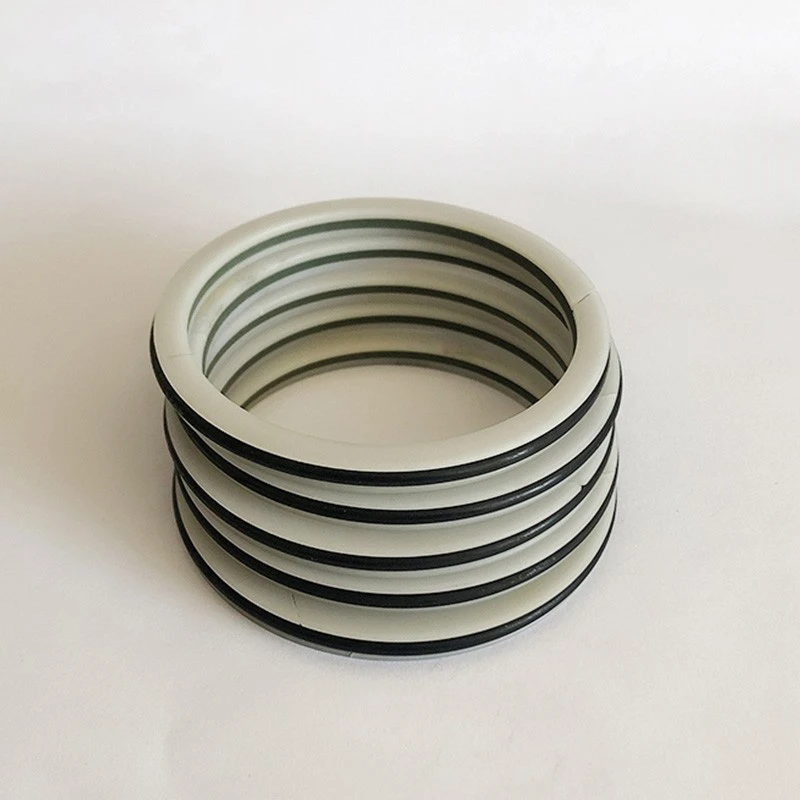

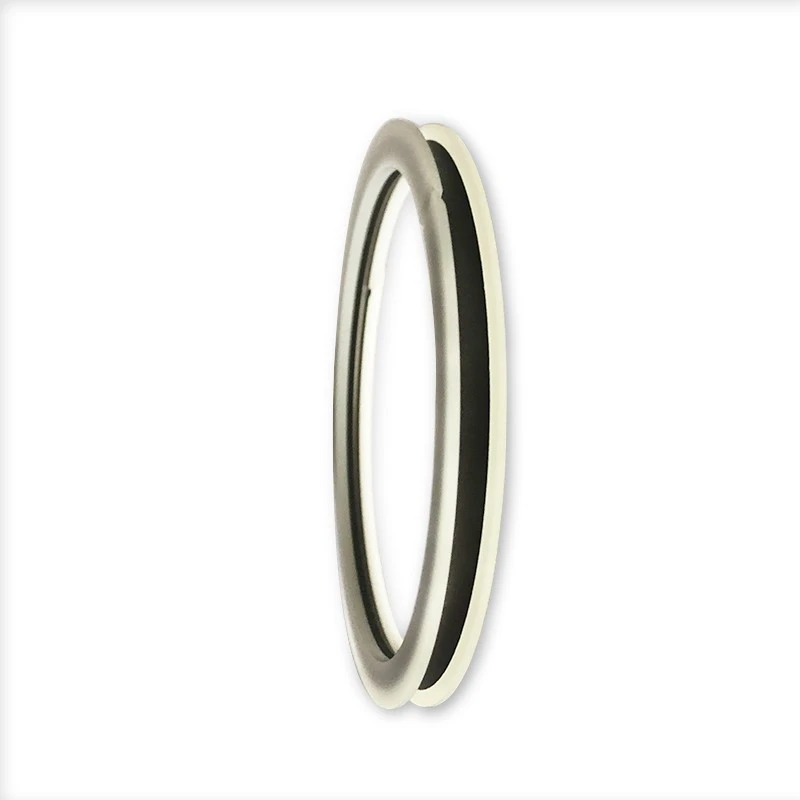

Seria RC2051 folosește o combinație de inele de etanșare dințate PTFE umplute și inele O pentru etanșare unidirecțională. Are caracteristici scăzute de frecare și de etanșare ridicată și este împărțit în tip standard (RC2051-B) și tip de mare viteză (RC2051-G).

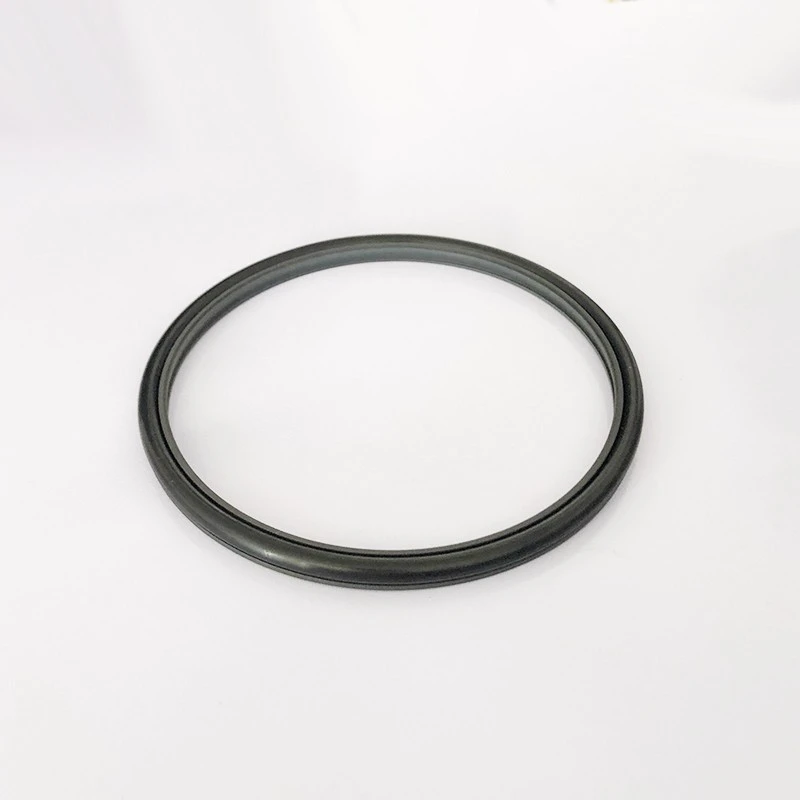

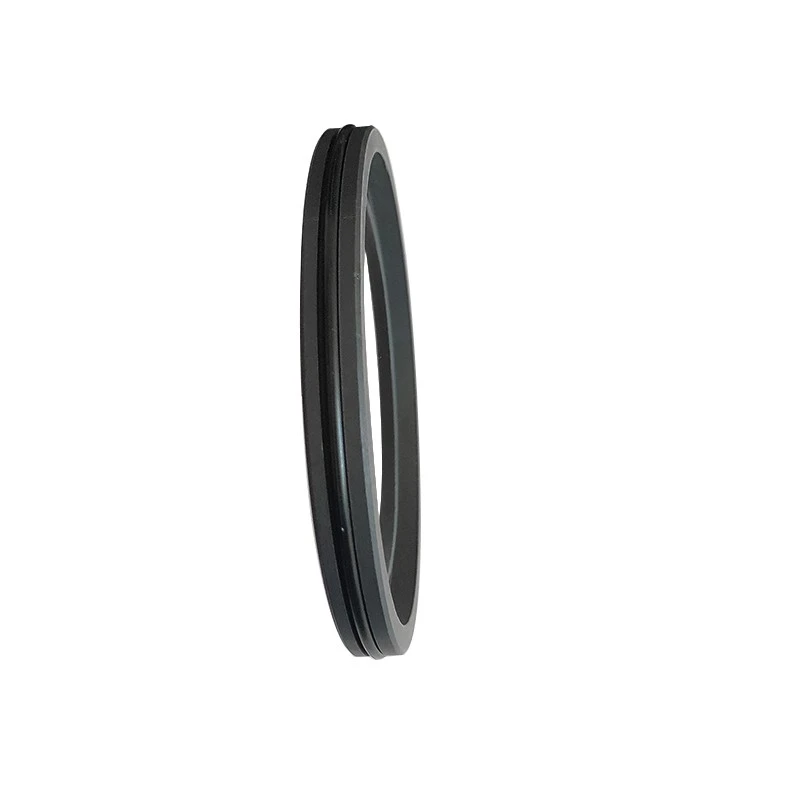

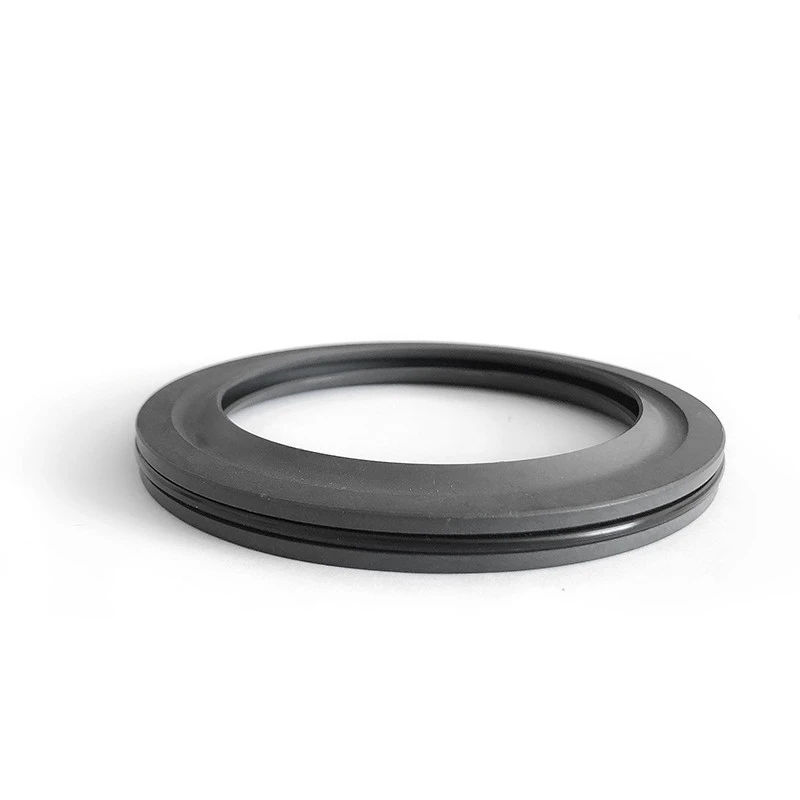

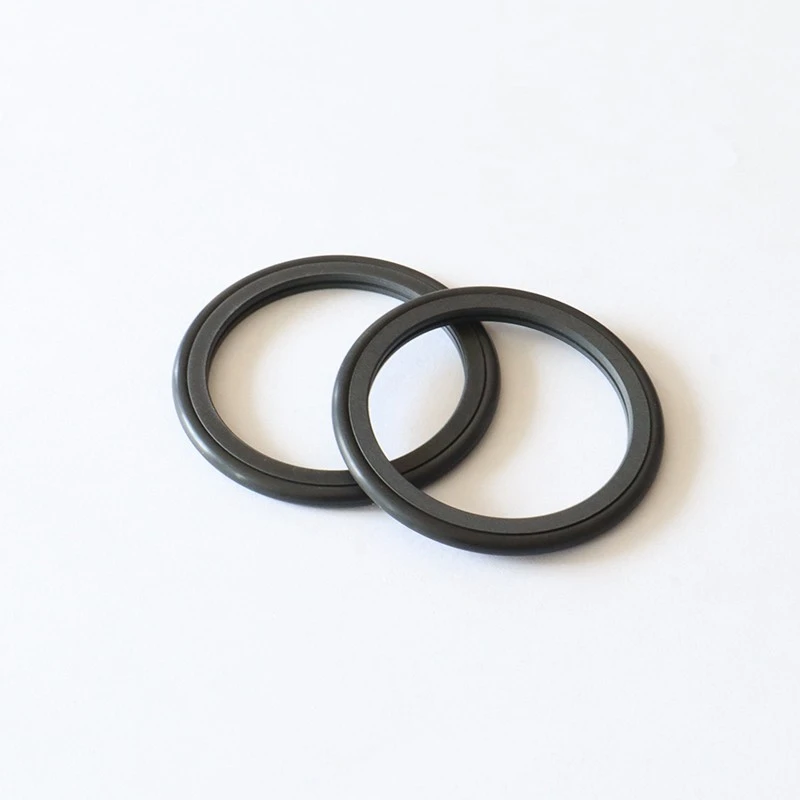

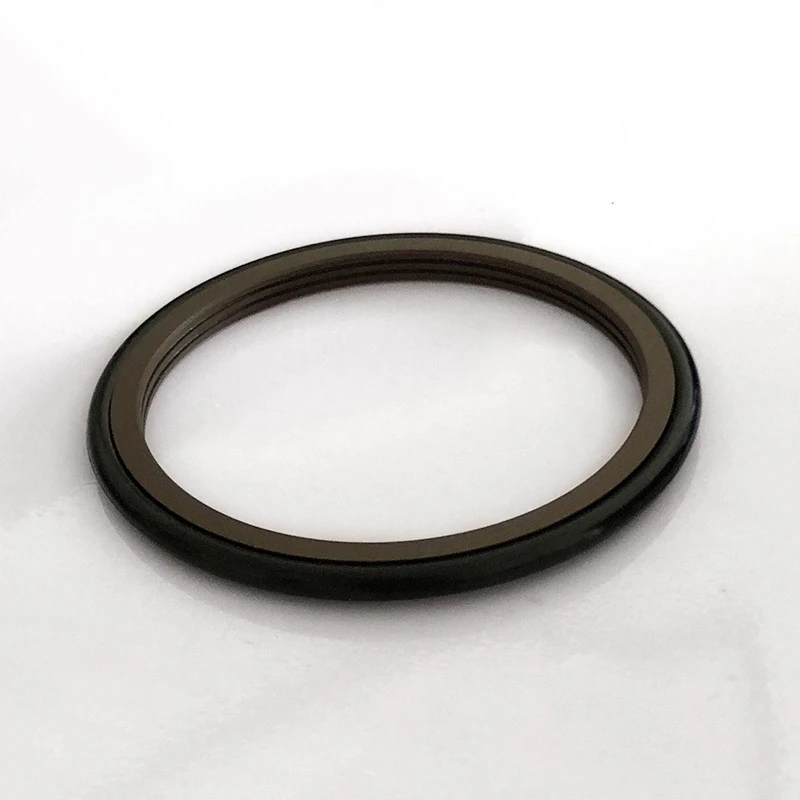

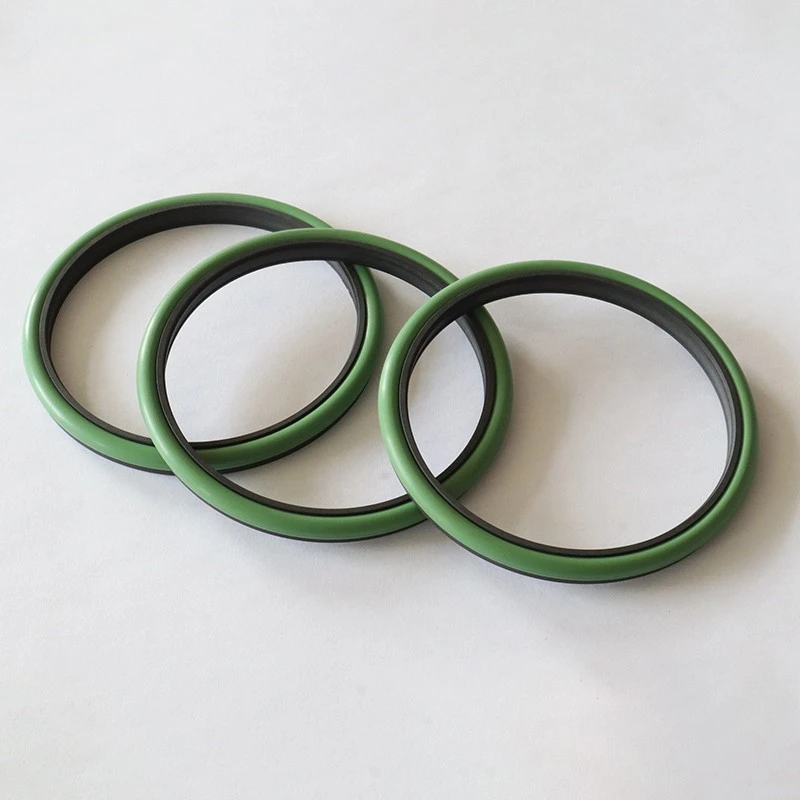

Seria RC2052 și RC2054 sunt echipate cu inele pătrate de etanșare cu caneluri de depozitare a uleiului, care sunt potrivite pentru etanșarea bidirecțională rotativă hidraulică. Structura este compactă și sprijină mediul de presiune a apei.

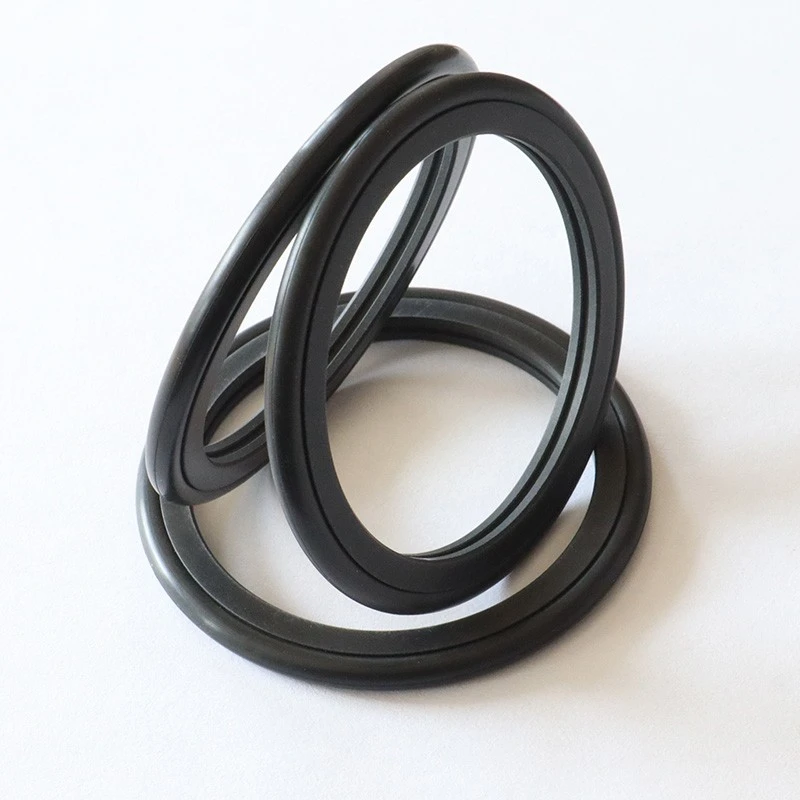

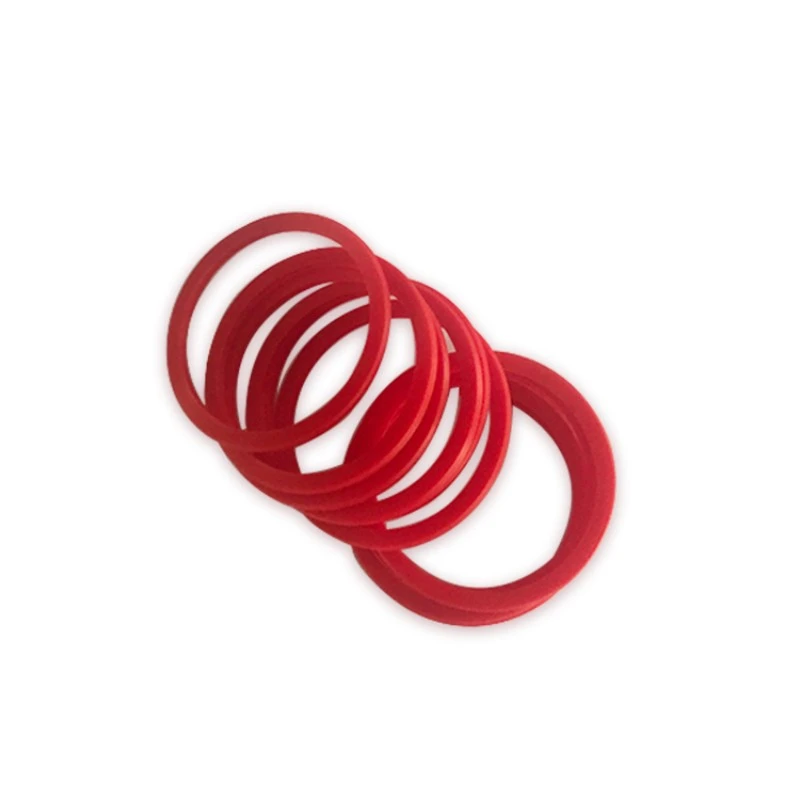

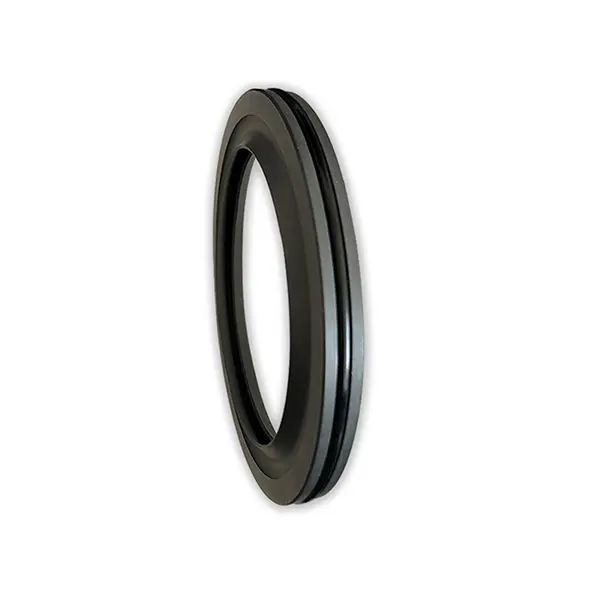

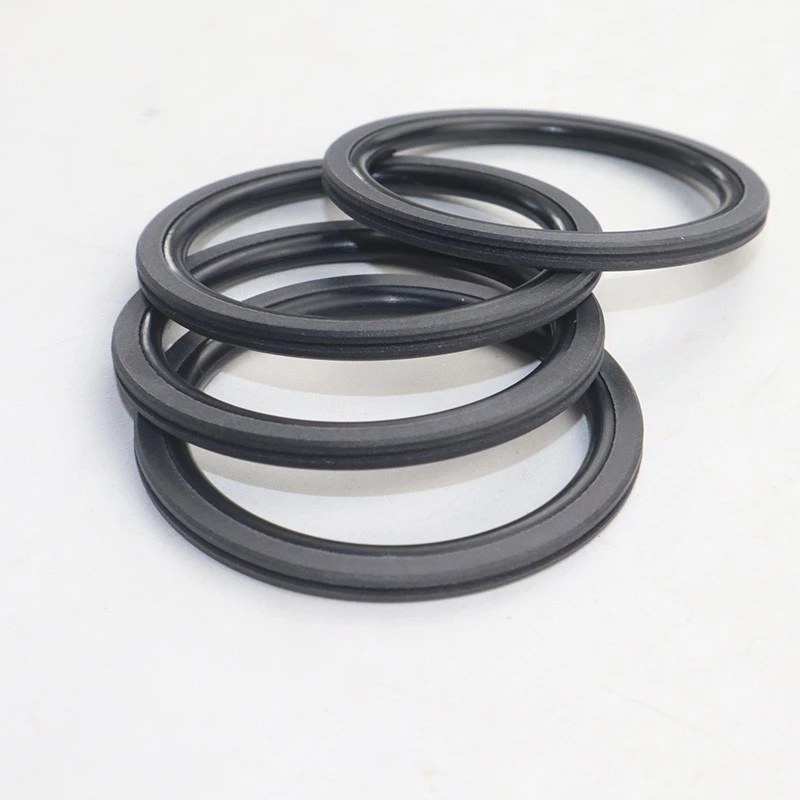

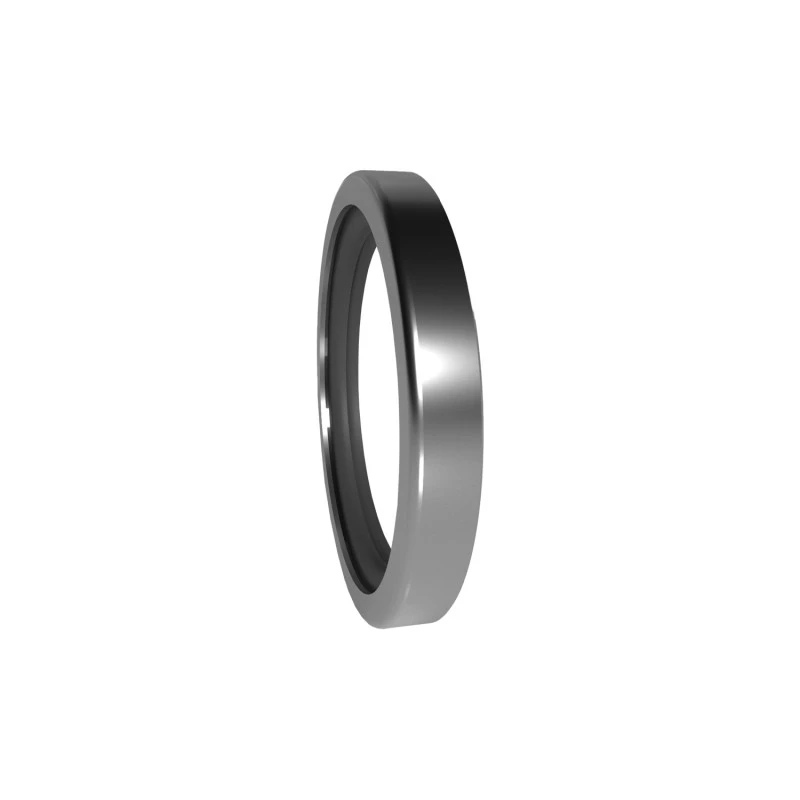

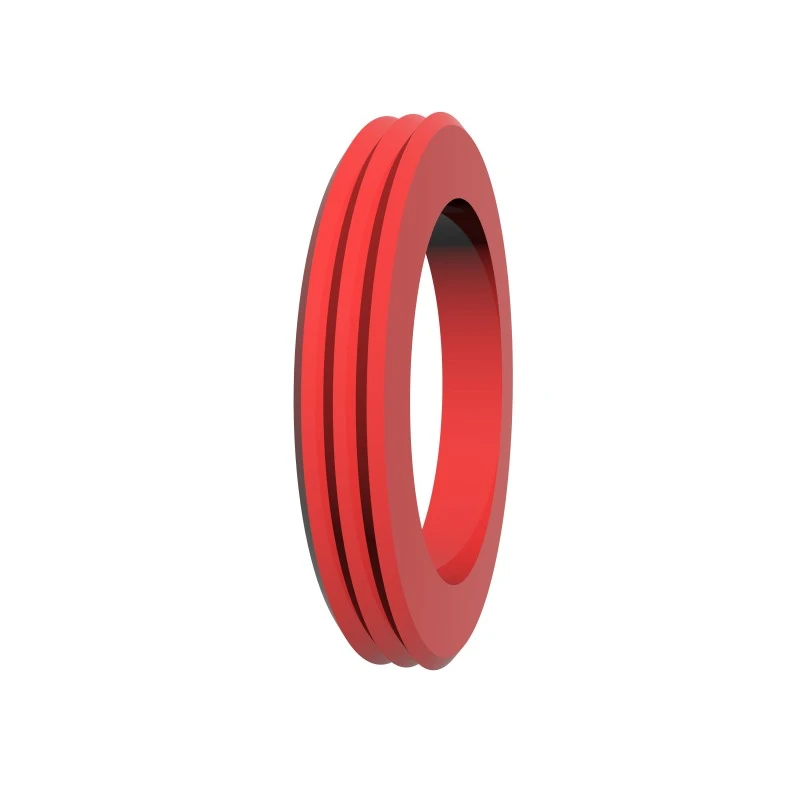

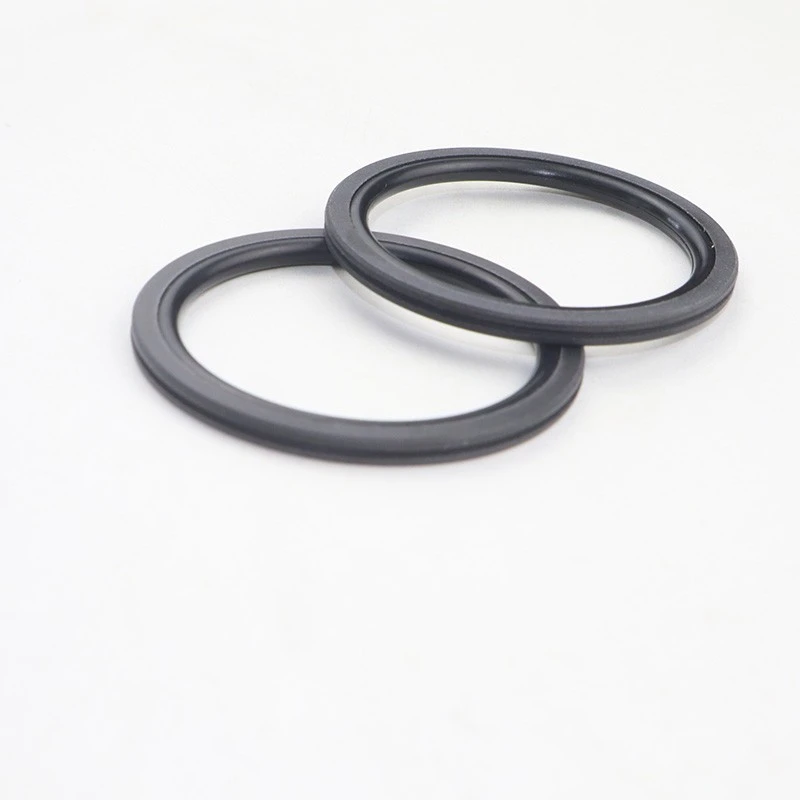

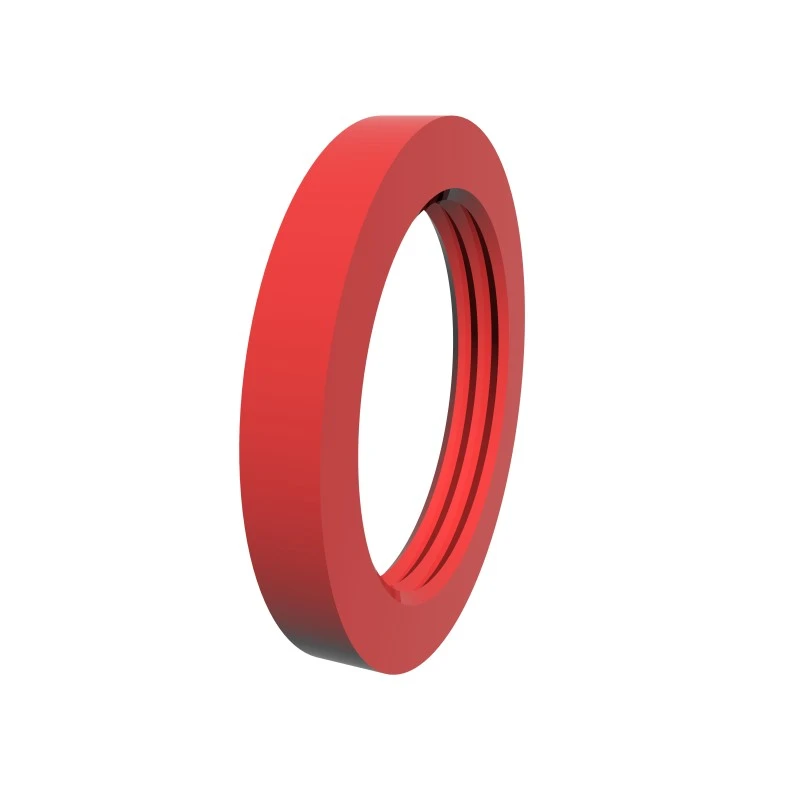

Seria RCX17 și RCX18 sunt realizate din materiale PU de înaltă performanță, cu design de secțiune transversală dințată pentru o instalare ușoară. Sunt potrivite pentru etanșarea arborelui rotativ și a găurilor rotative, iar designul canelurii este interschimbabil.

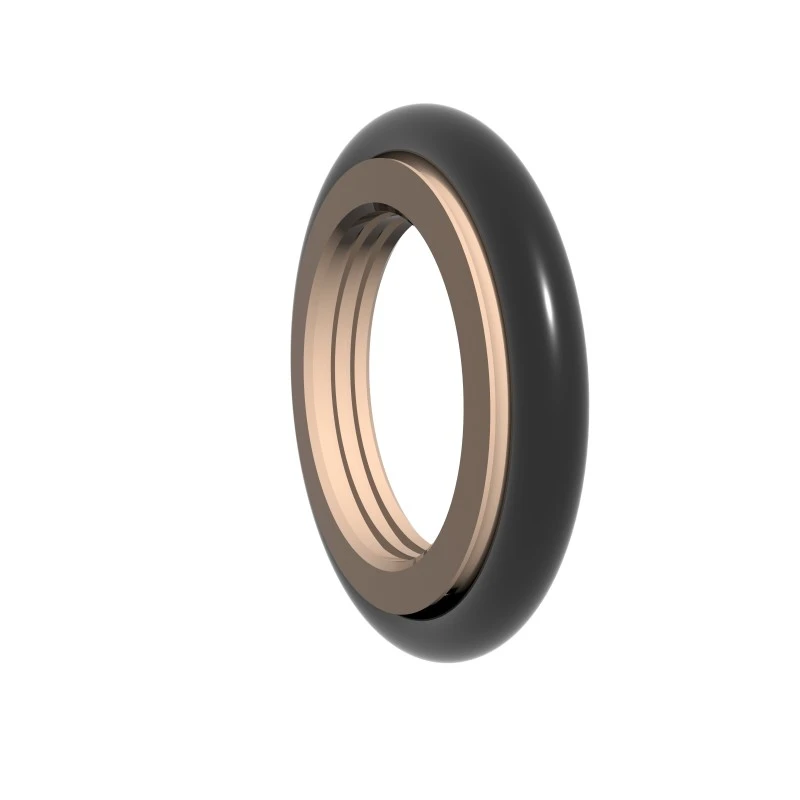

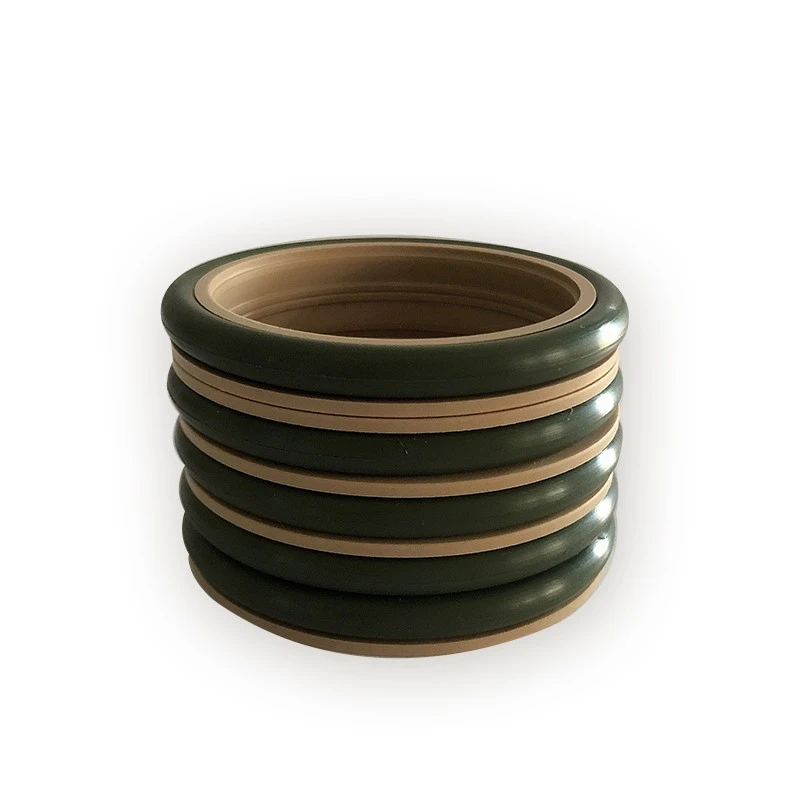

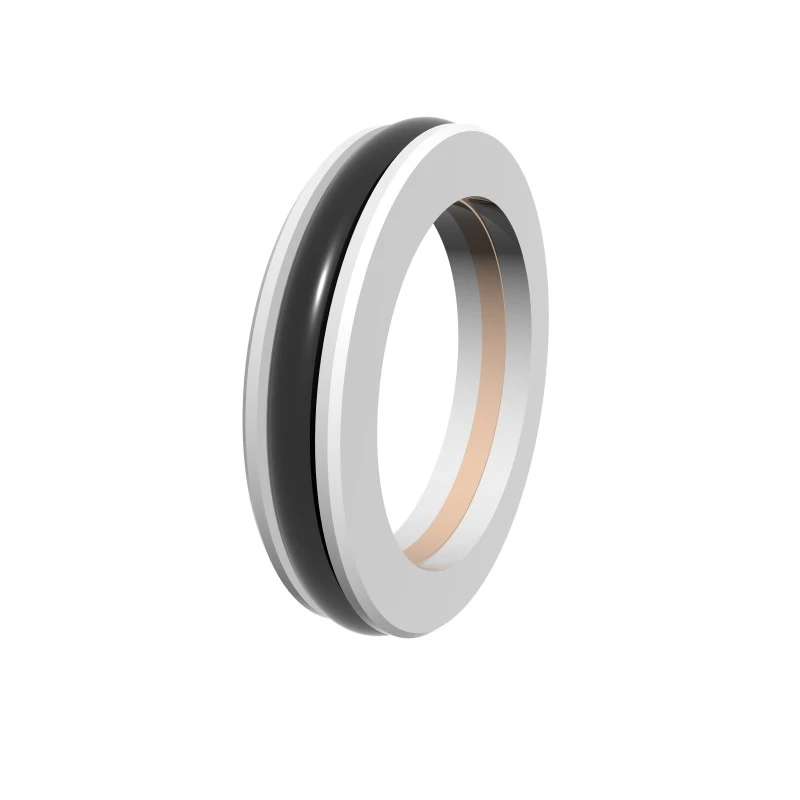

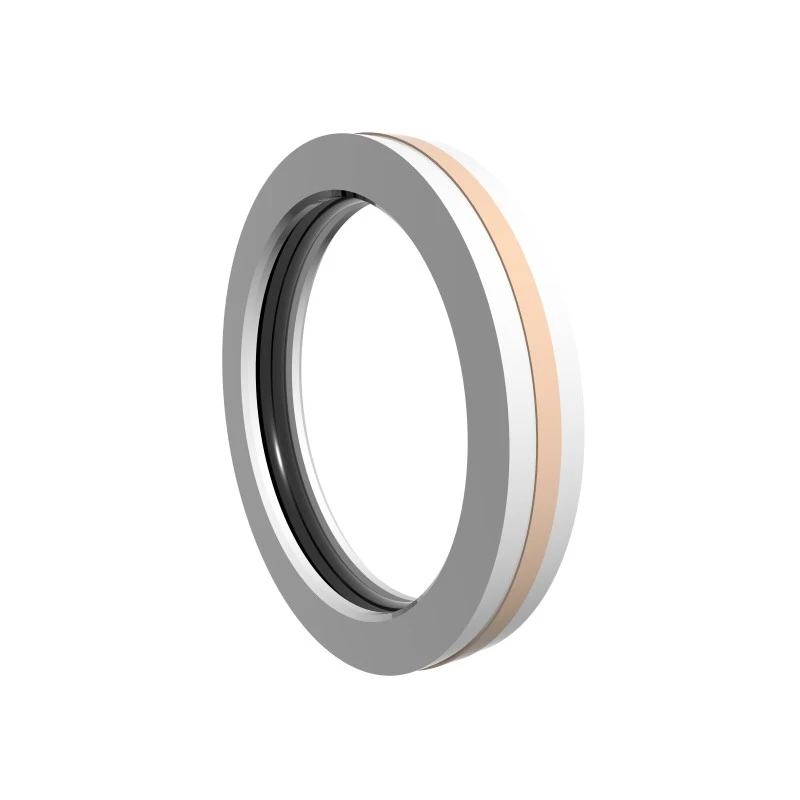

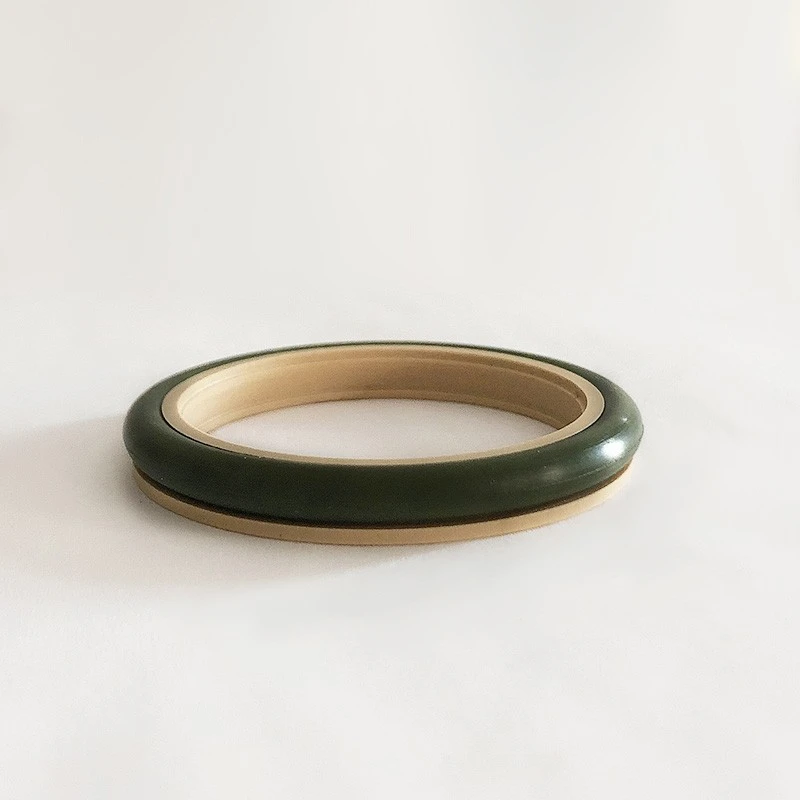

Seria RDI și RDA sunt compuse din inele de etanșare PTFE, inele de suport din plastic în formă de L și inele O, care sunt adecvate pentru etanșare bidirecțională de înaltă presiune, cu viteză mică, rotativă, rezistență de înaltă presiune, frecare scăzută și viață lungă.

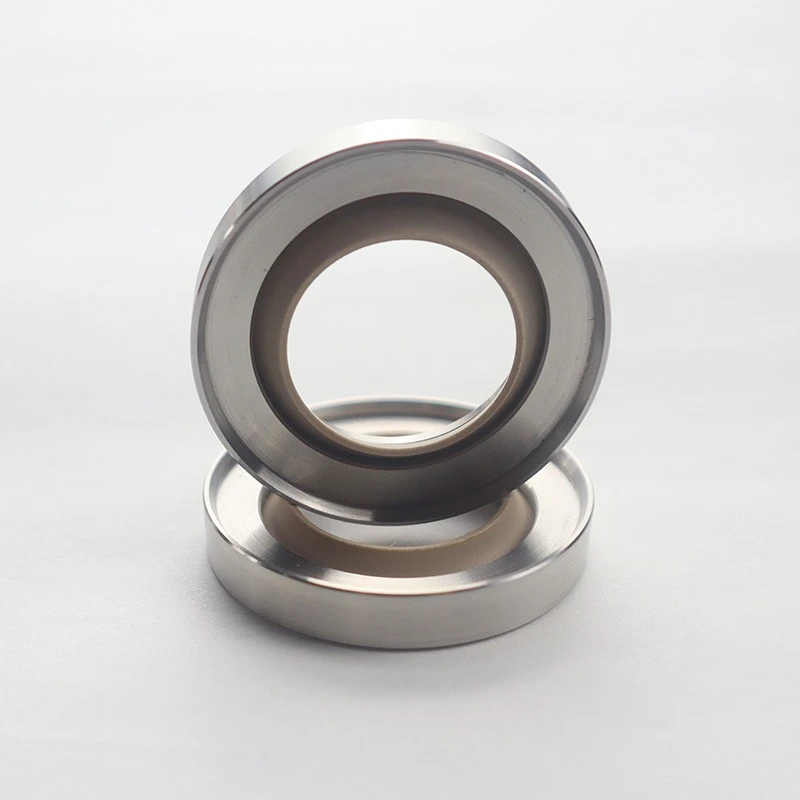

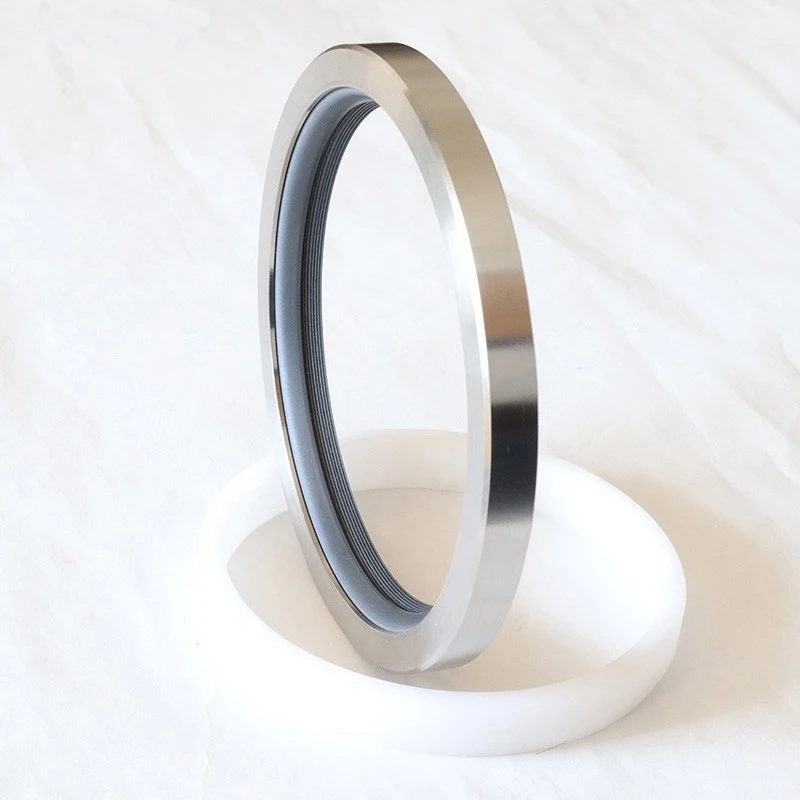

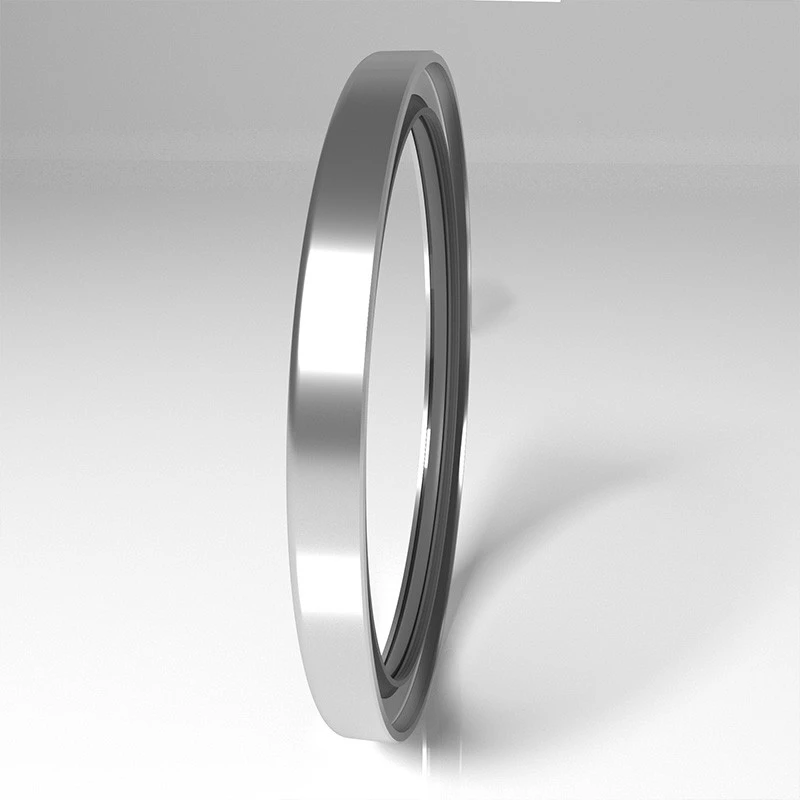

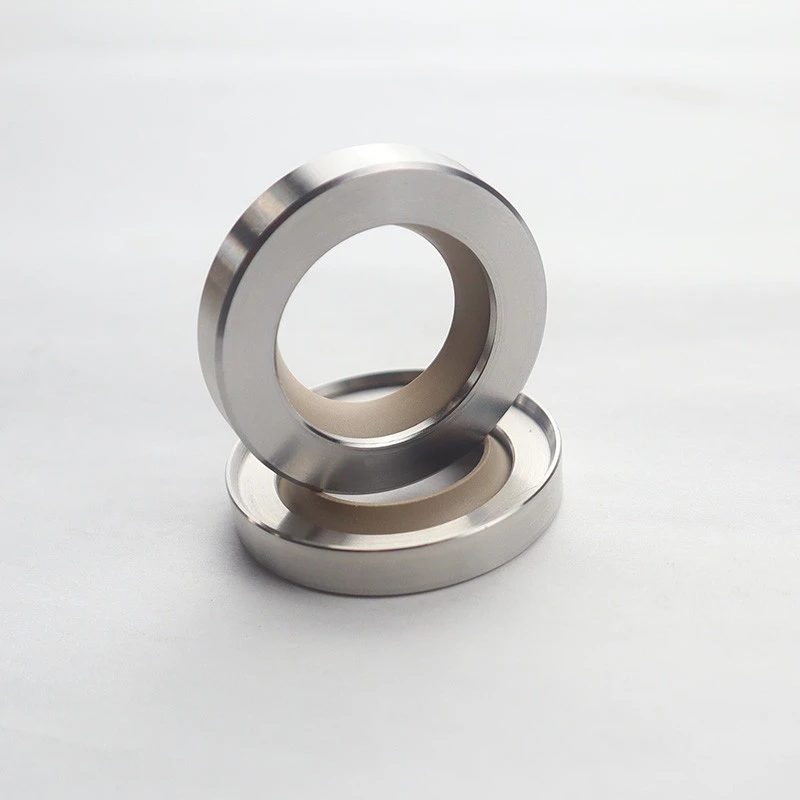

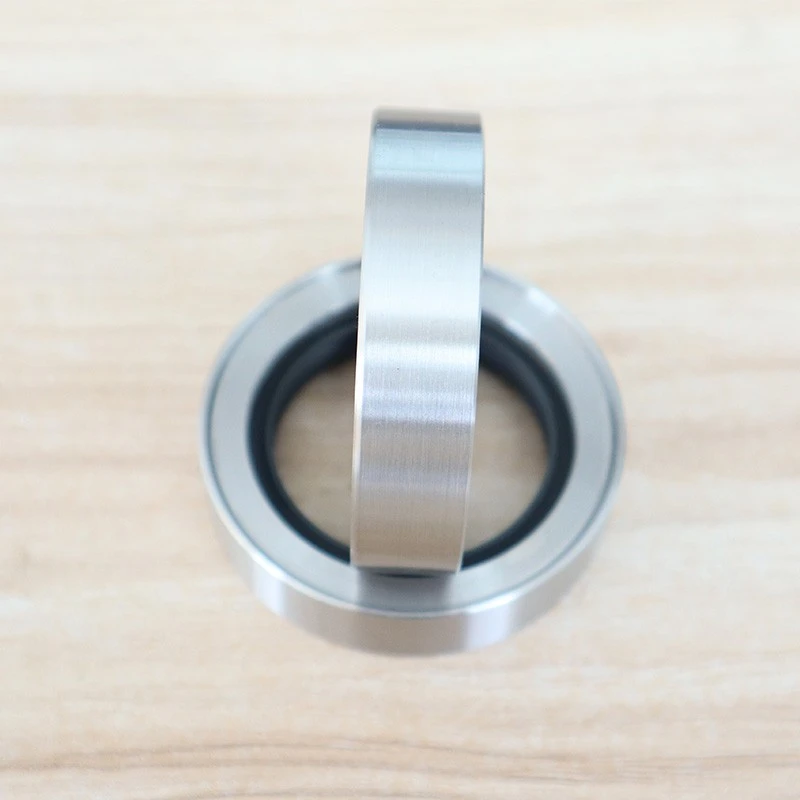

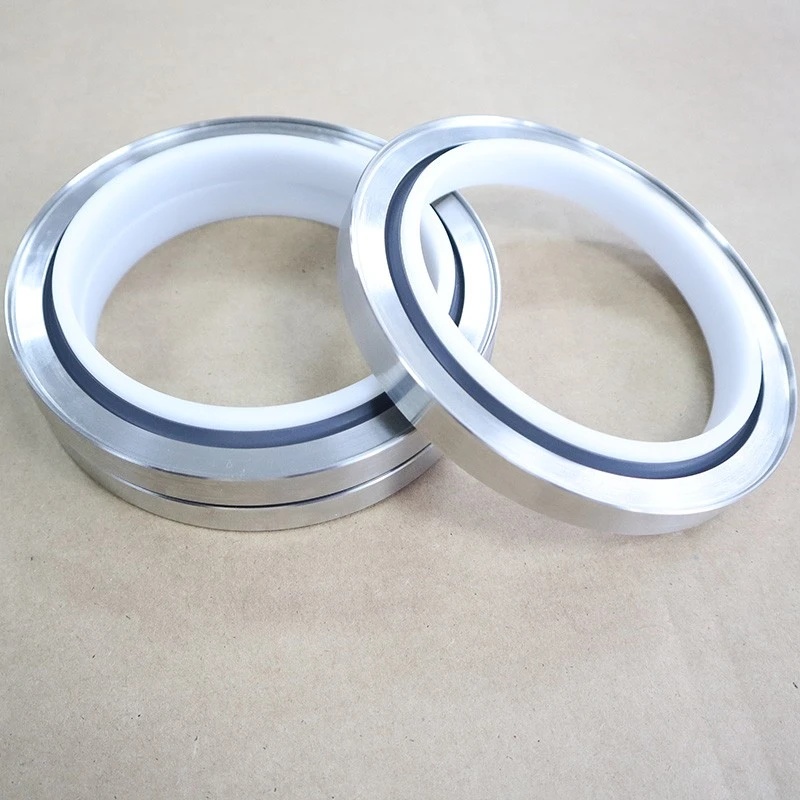

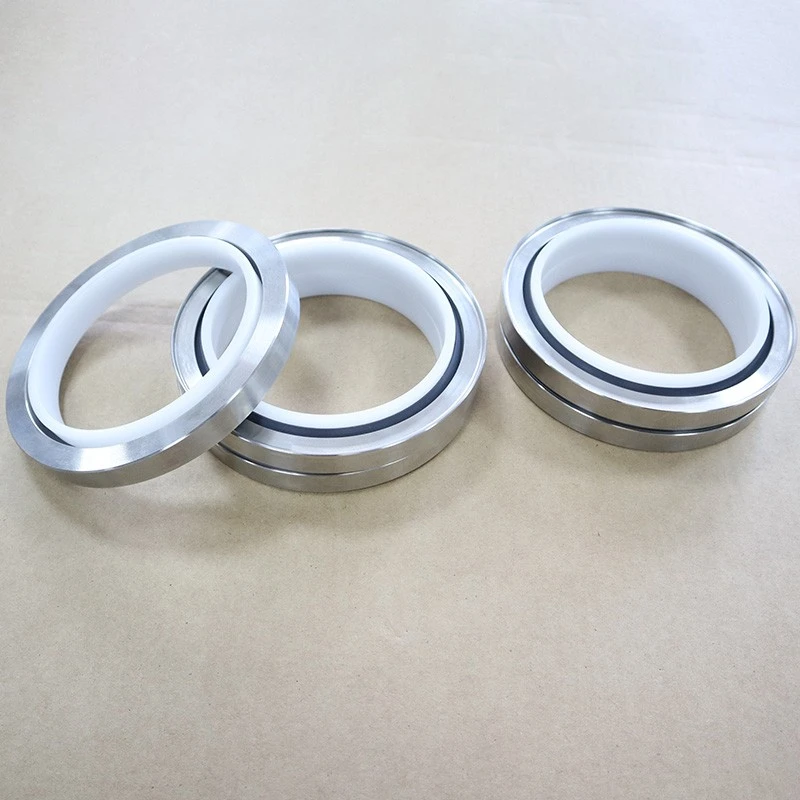

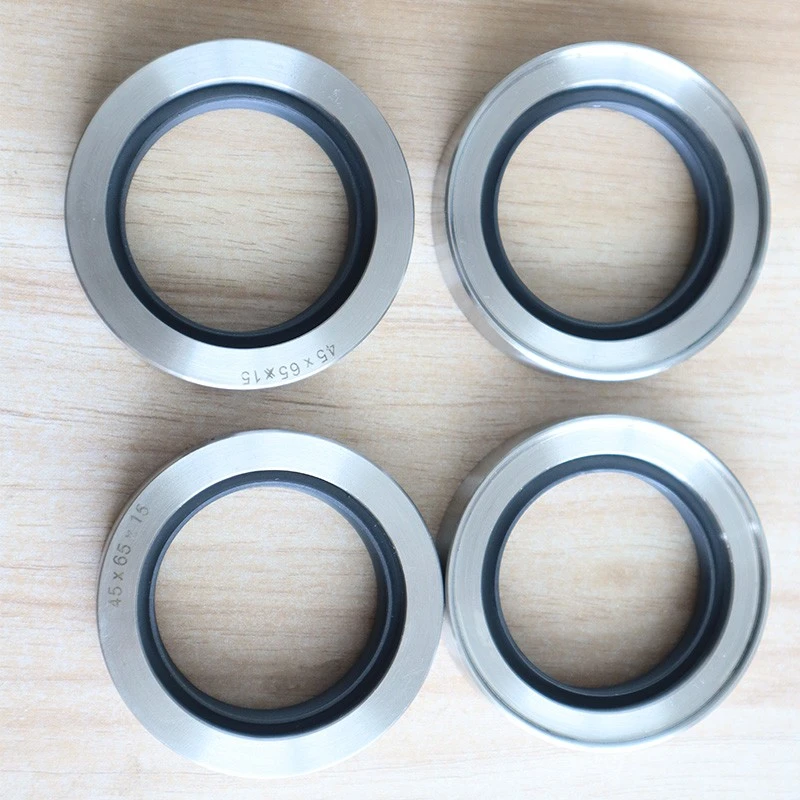

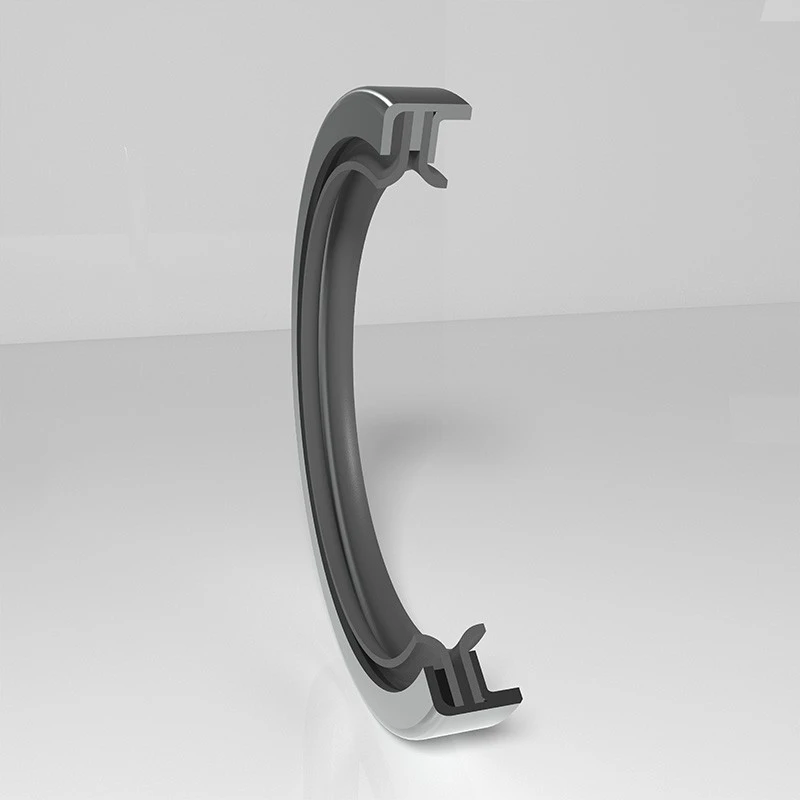

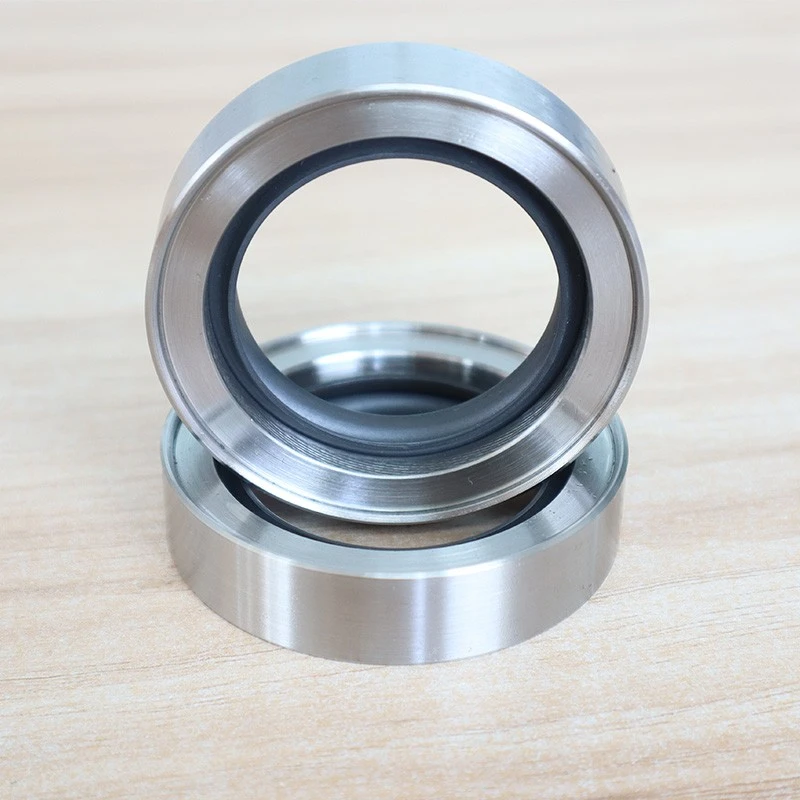

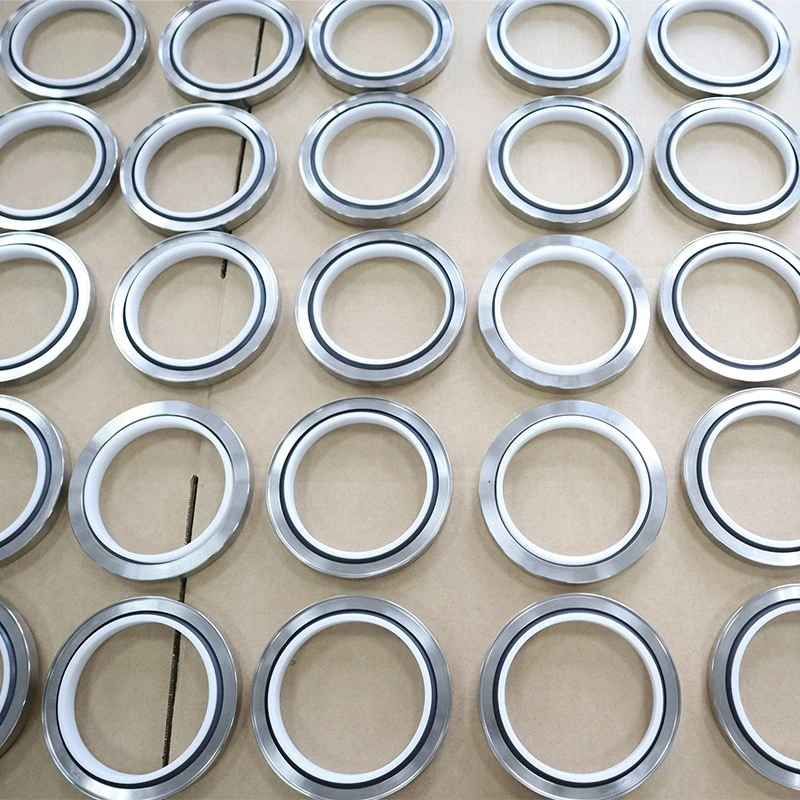

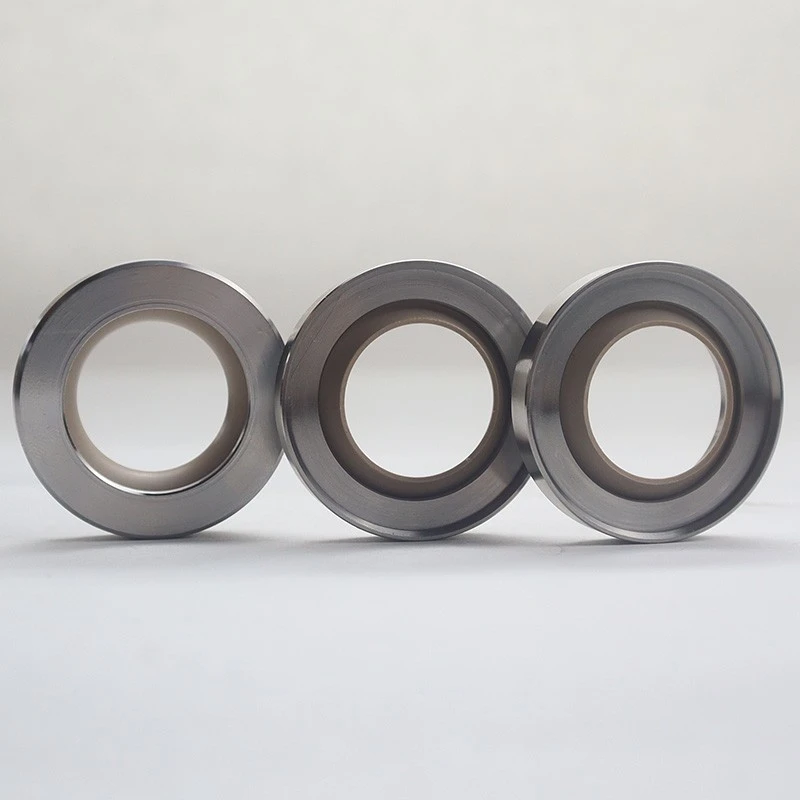

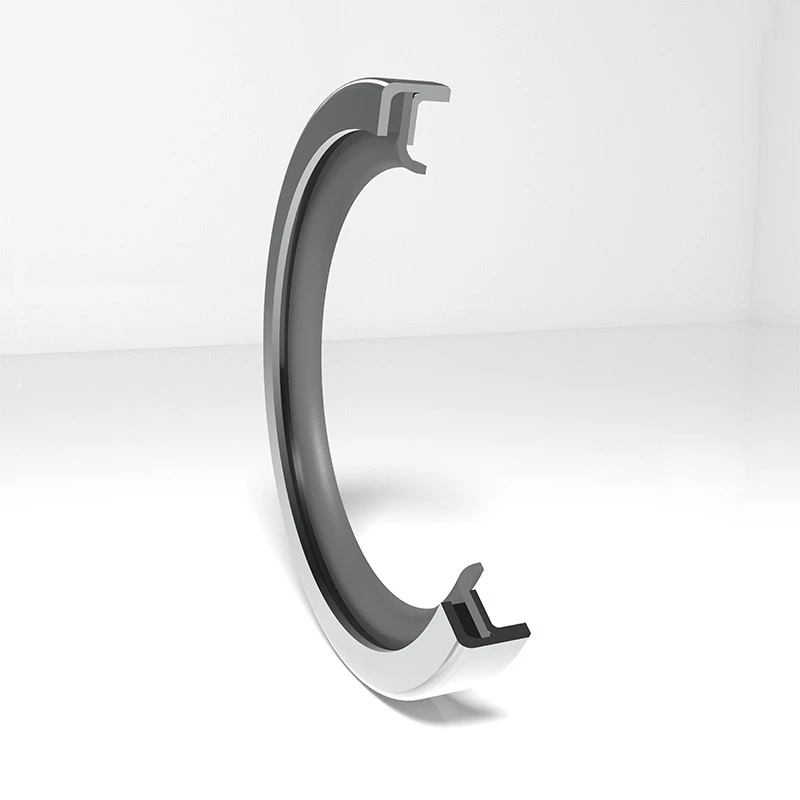

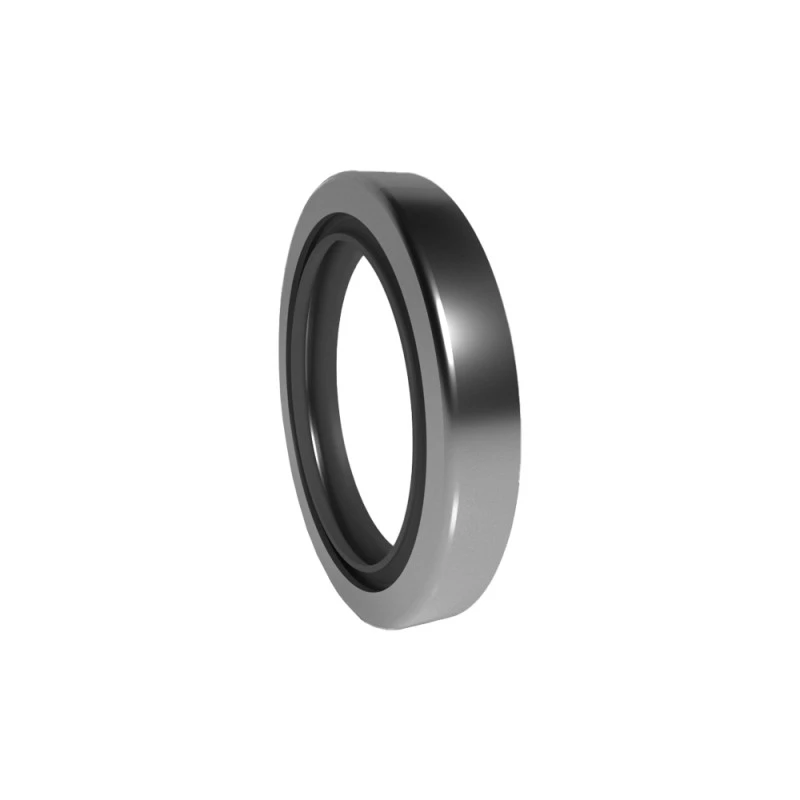

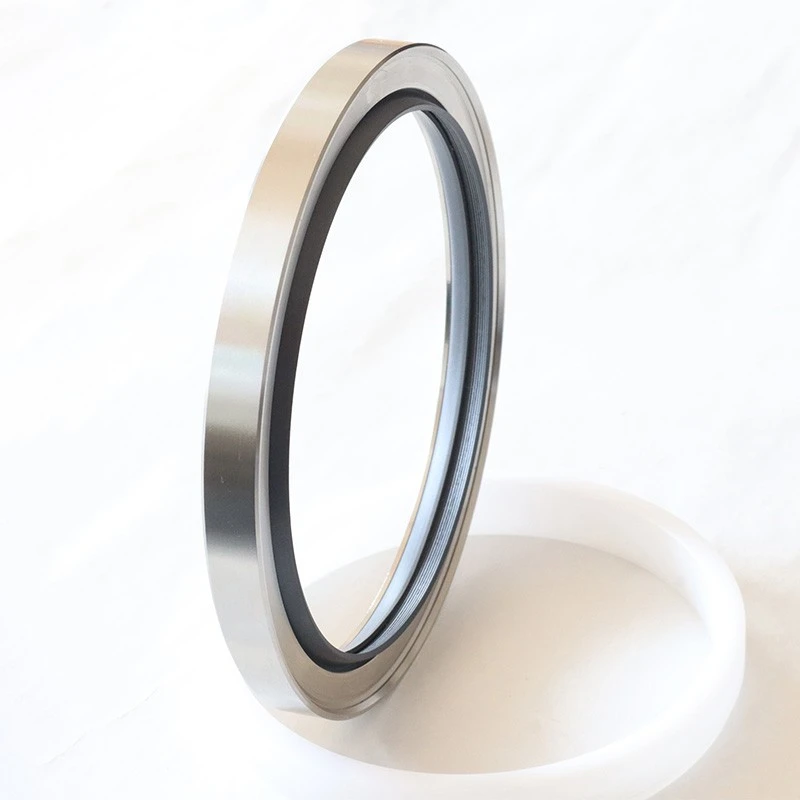

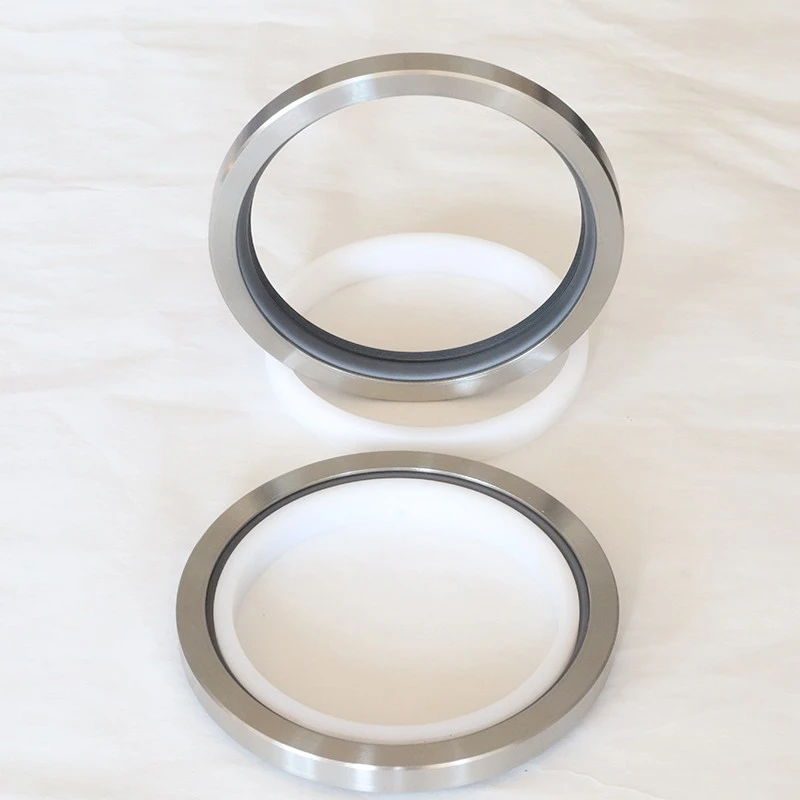

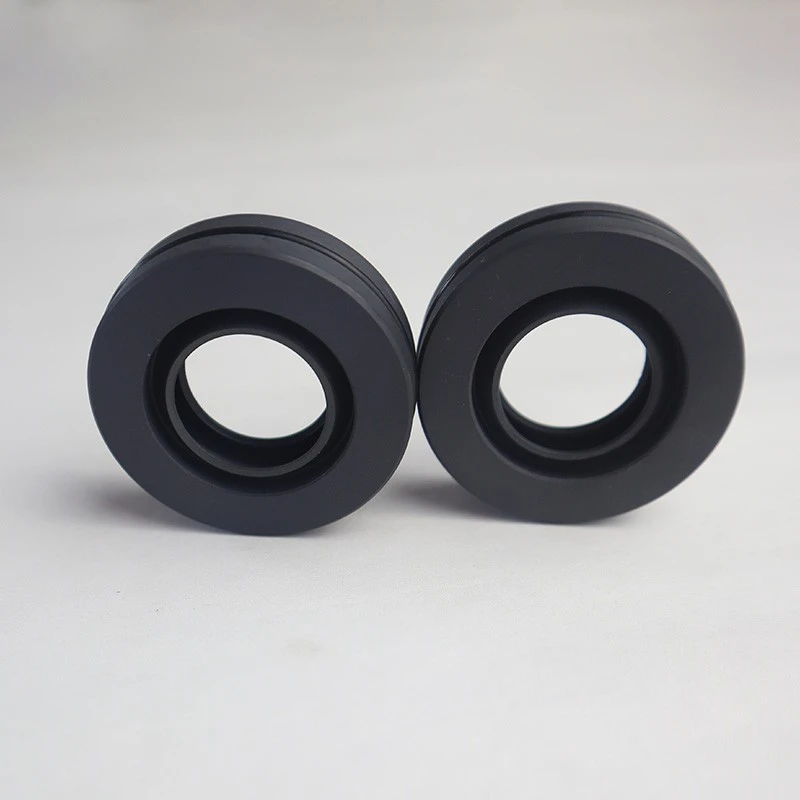

Garnitura de ulei de alimentare PTFE din seria RCS conține un schelet metalic și o buză de etanșare PTFE, care este potrivită pentru condiții de muncă complexe.

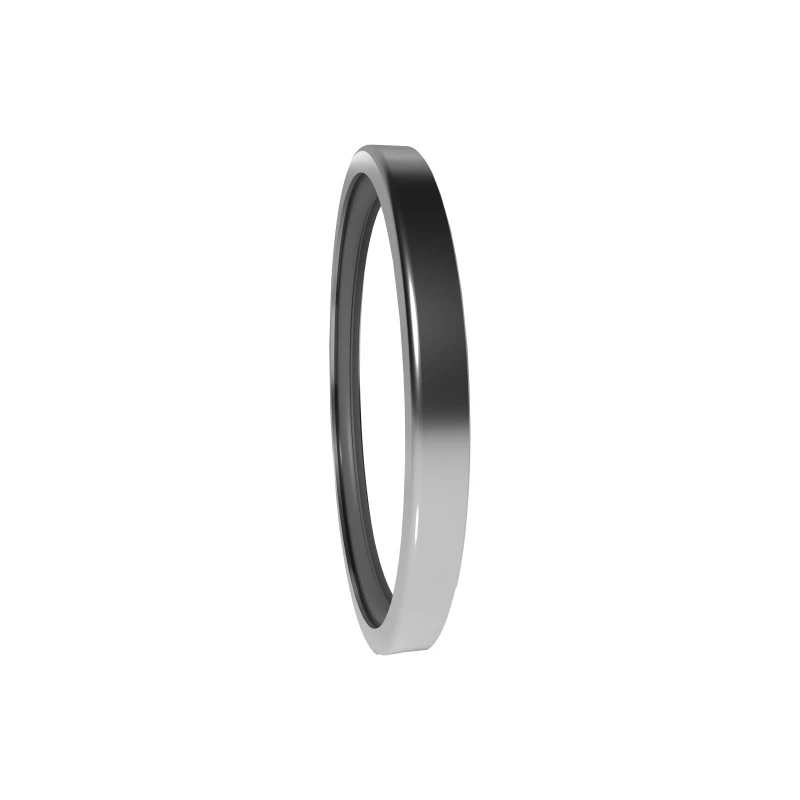

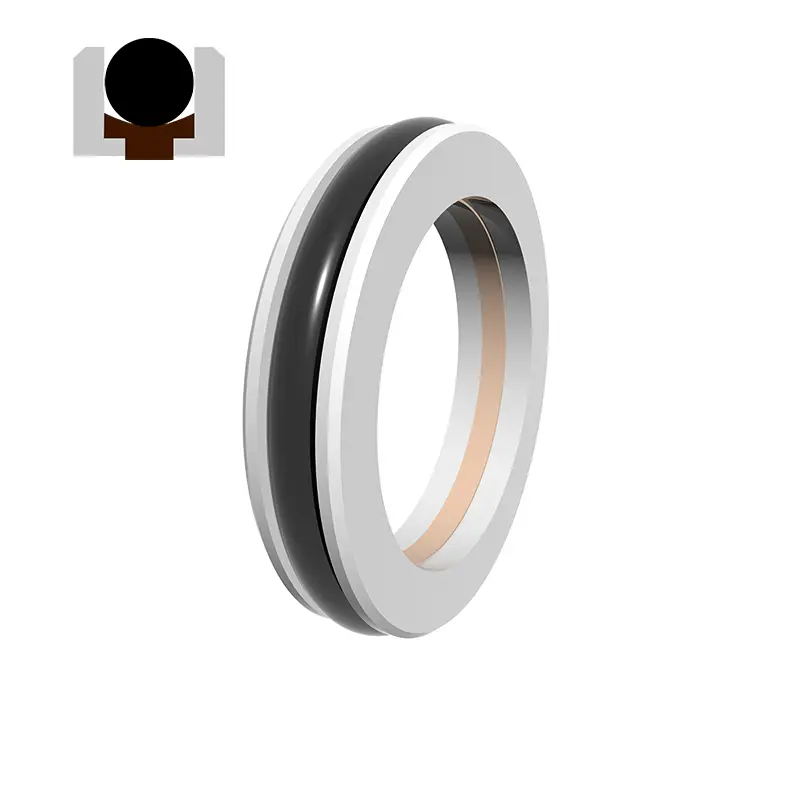

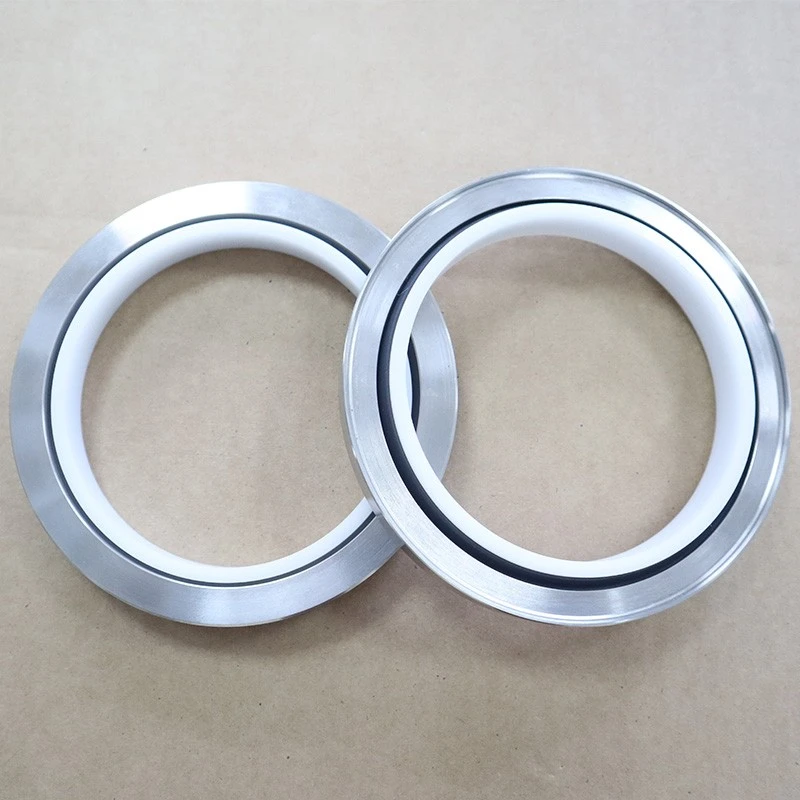

Sigiliul complet PTFE din seria RC2057 este proiectat pentru ocazii speciale pe care sigiliile tradiționale de ulei nu le pot îndeplini.

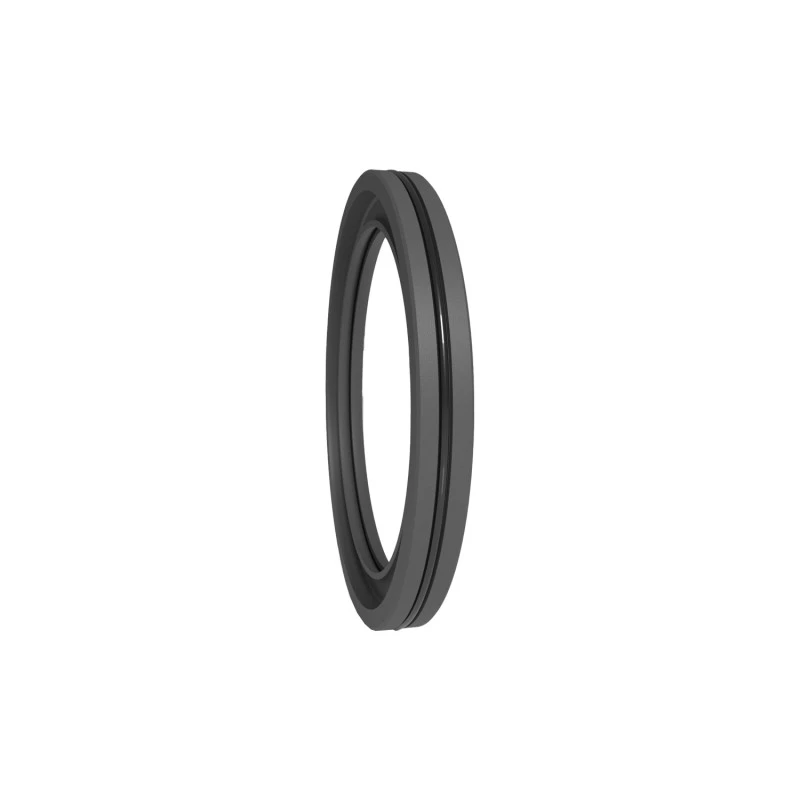

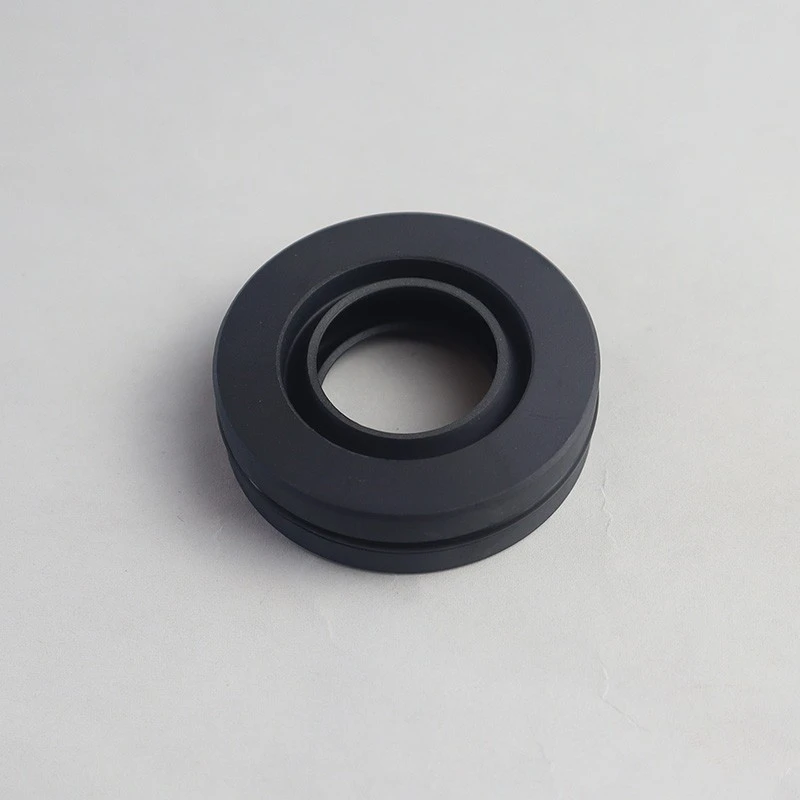

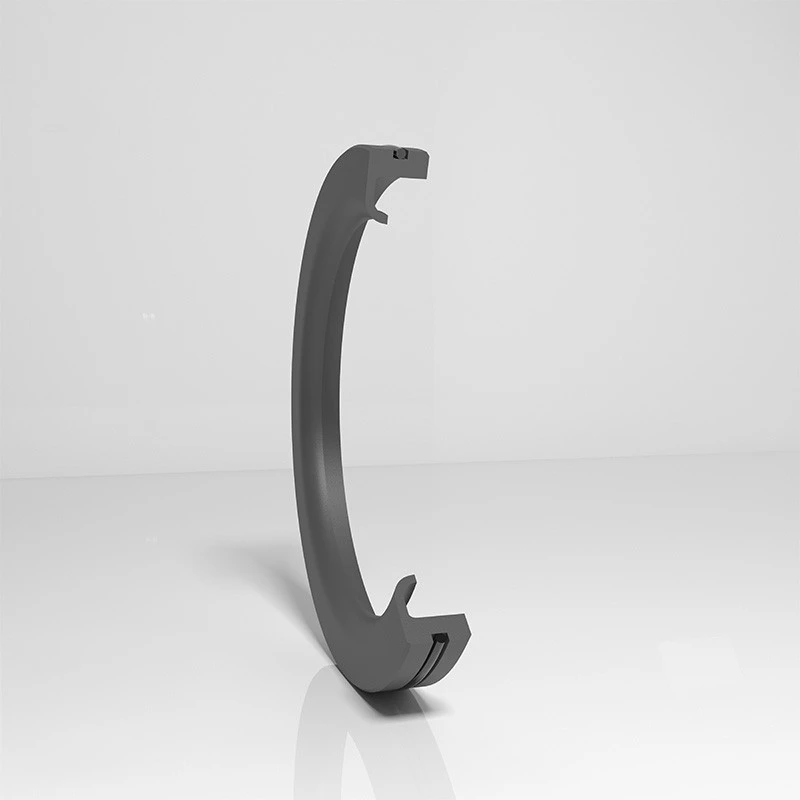

Seria RC2065 oferă o etanșare cu presiune unidirecțională pentru arbori rotative, cu o structură simplă și o instalare ușoară. Materialele pot fi cauciuc nitril (NBR) sau fluororubber (FKM).
Diferitele sigilii ale lui Ruichen Seal au caracteristicile vieții ridicate, frecare scăzută, etanșare excelentă și structură compactă. Sunt utilizate pe scară largă în sisteme hidraulice, echipamente pneumatice, echipamente de presiune a apei, utilaje rotative de înaltă presiune și echipamente industriale etc., oferindu-vă soluții fiabile de înaltă performanță.
Caracteristici și aplicații ale produsului:
Caracteristici ale produsului:
Viață lungă: materiale de înaltă calitate și design structural extind durata de viață.
Fricțiune scăzută: Materialele PTFE și PU reduc rezistența de rulare și îmbunătățesc eficiența.
Sigilare bună: Proiectarea specială a rezervorului de depozitare a buzelor și a uleiului asigurați performanțe excelente de sigilare.
Structura compactă: design spațiu mic, potrivit pentru o varietate de medii de instalare.
Se aplică pe scară largă: adecvat pentru hidraulic, pneumatic, presiunea apei și presiune ridicată, viteză mare, viteză mică și alte condiții de muncă.
Zonele de aplicare:
Sistem hidraulic, echipament pneumatic, echipamente de presiune a apei.
Mașini rotative de înaltă presiune, echipamente cu sarcină grea cu viteză mică.
Echipamente industriale, utilaje de inginerie, automobile și aerospațiale și alte câmpuri.
Selectarea materialelor:
1. Materialul cu inel O care se potrivește poate fi selectat: cauciuc nitril R01 (NBR), R02 Fluororubber (FKM), etc.
2. Materialul inelului de etanșare: material standard PTFE4, alte materiale opționale PTFE1, PTFE2, PTFE3, PTFE5.
RCX18 Material: HPU.

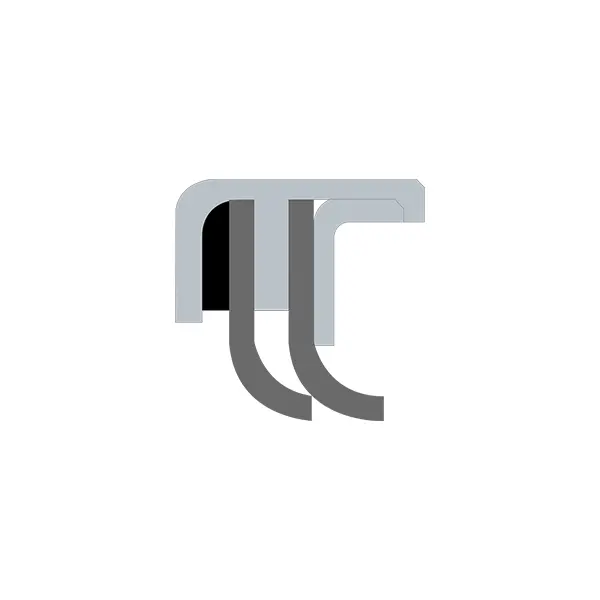

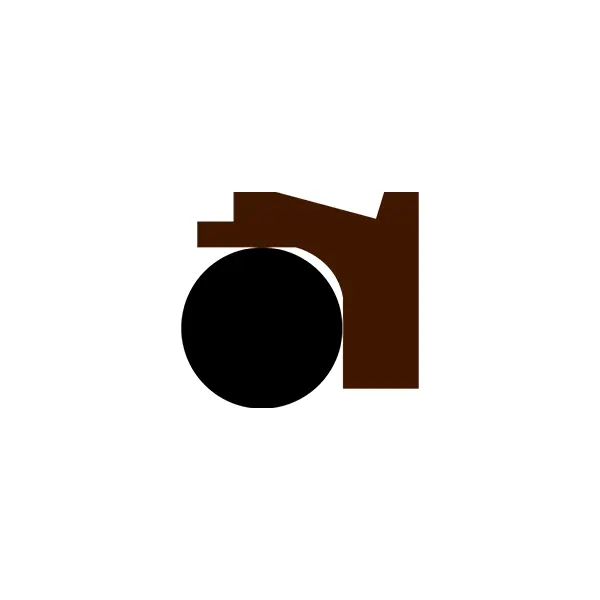

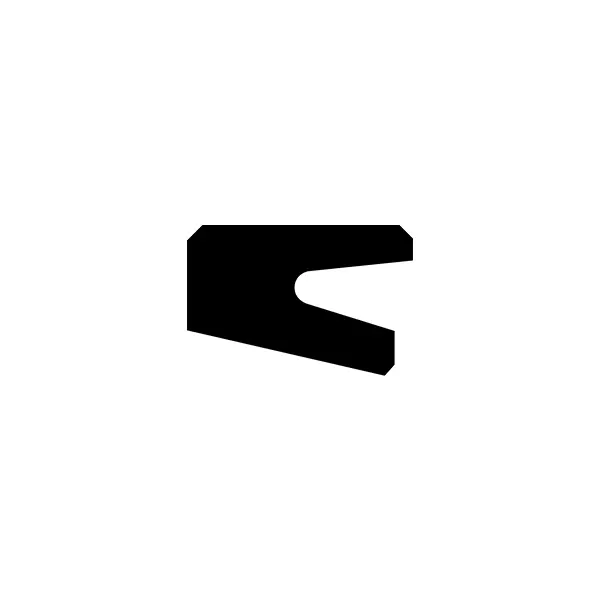

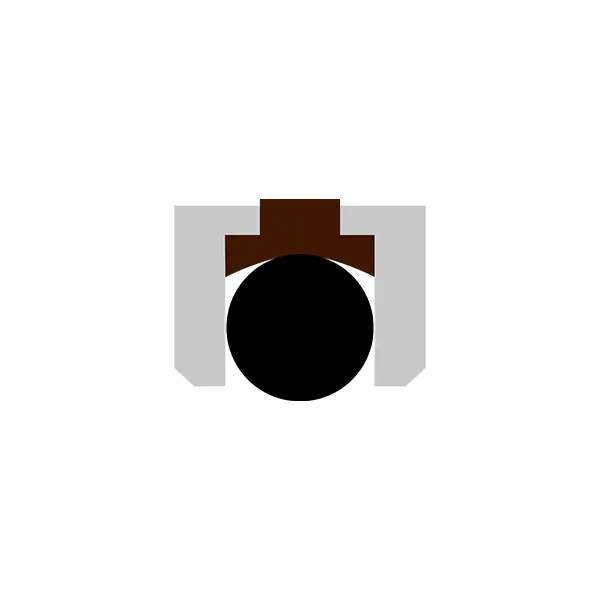

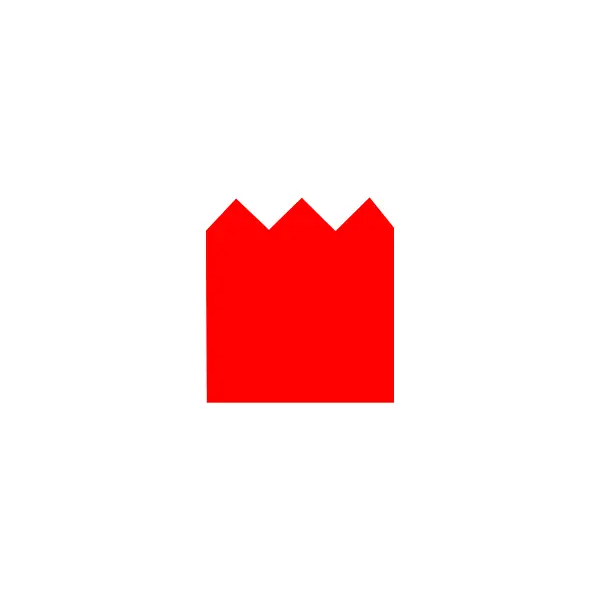

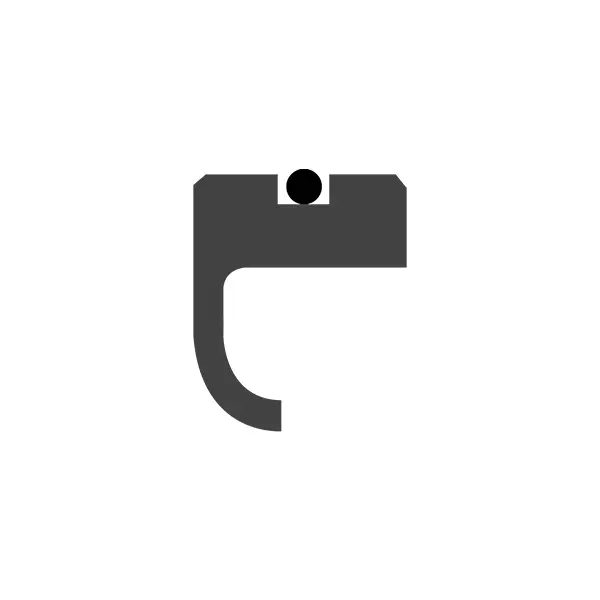

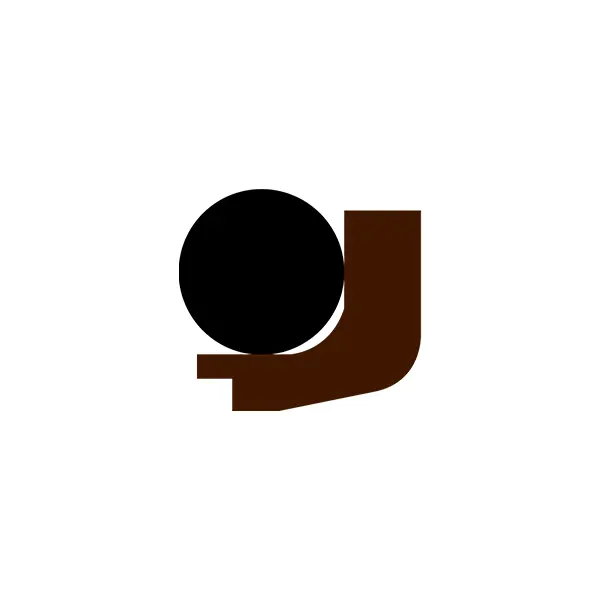

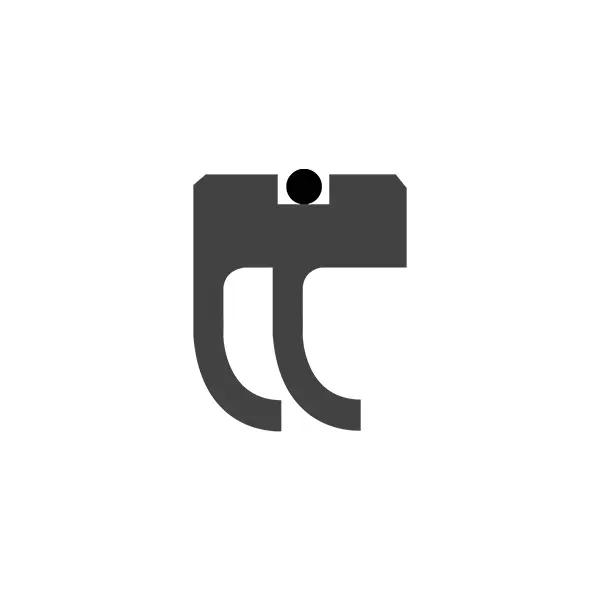

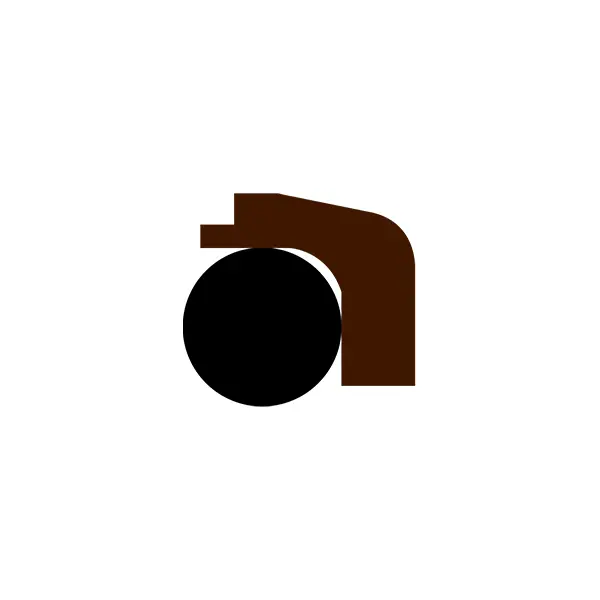

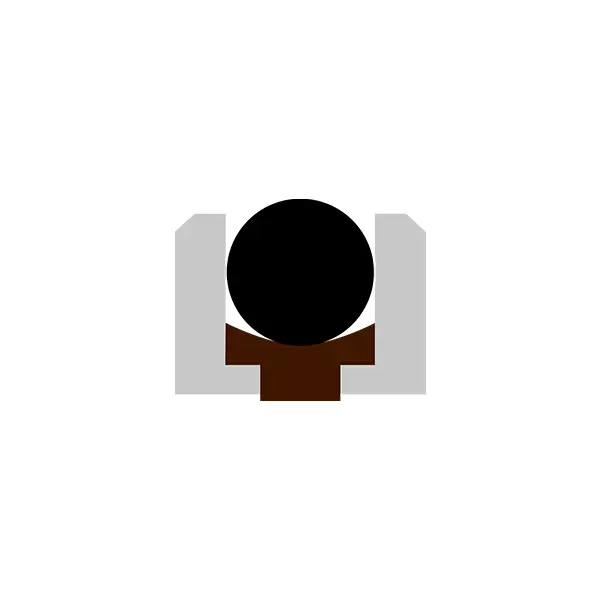

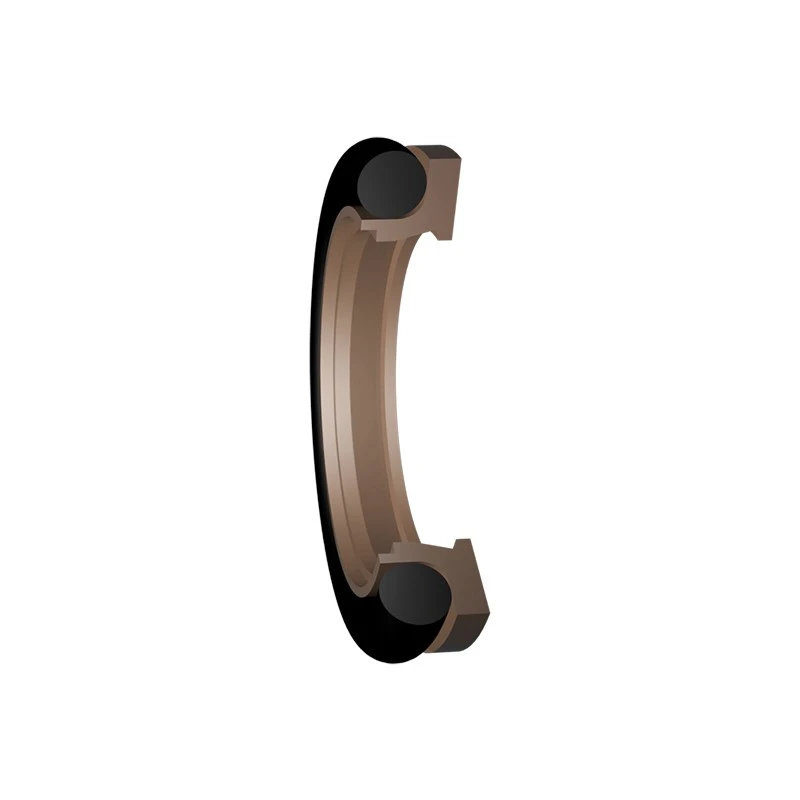

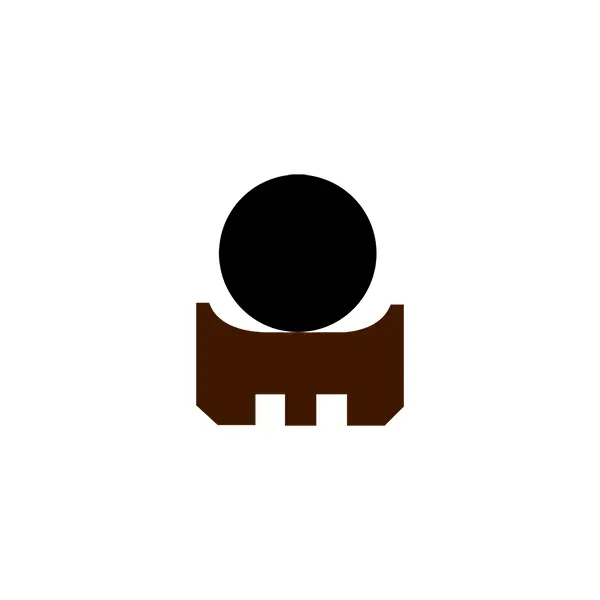

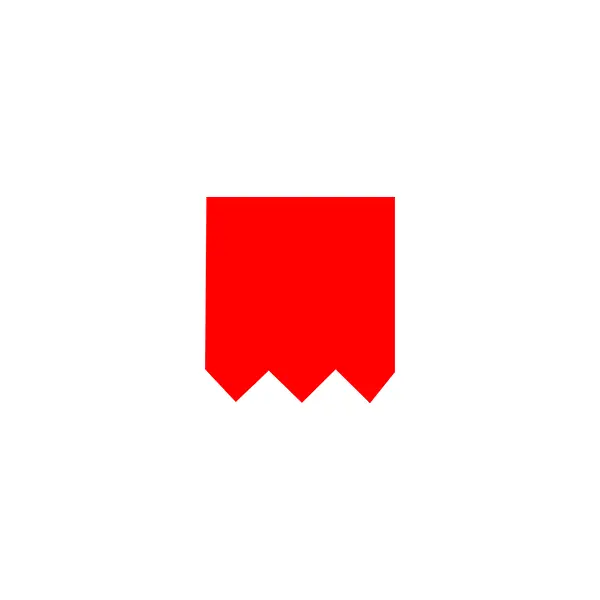

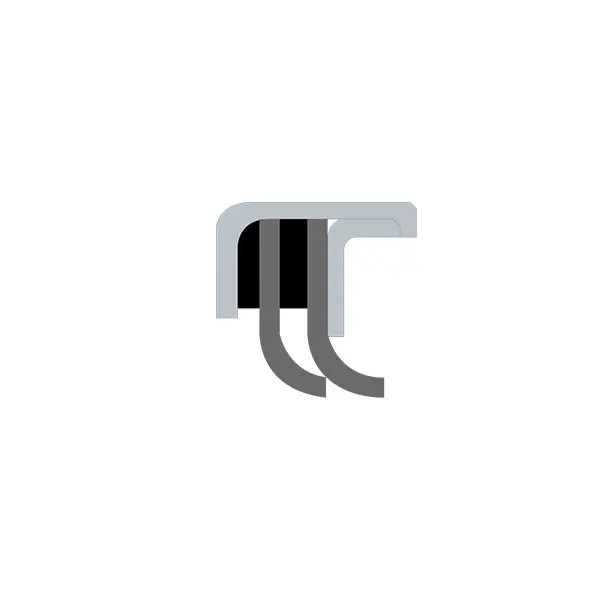

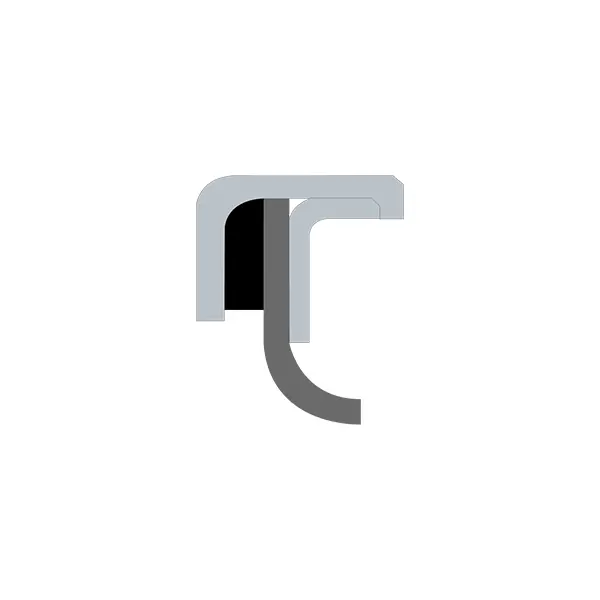

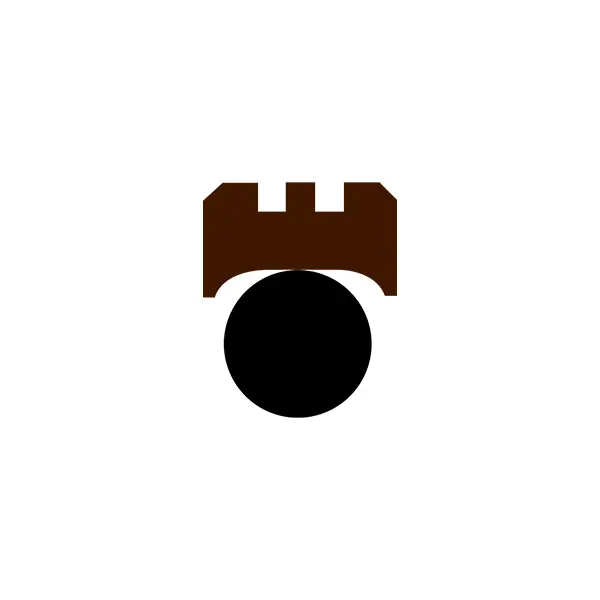

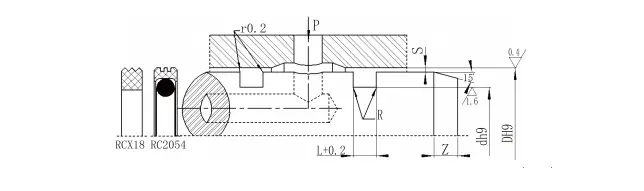

Diagrama structurală
Modelul de comandă RC2052-80x91x4.2-PTFE3-RO1 Model-DXDXL-Material Cod Model RCX17-80X91X4.2-HPU Model-DXDXL-Material Cod-Material
Model de comandă RC2054-80x69x4.2-PTFE3-RO1 Model-D*D*L-MATERIAL MODELUL DE CODUL DE MATERIAL RCX18-80X69X4.2-HPU MODEL-D*D*COD L-MATERIAL

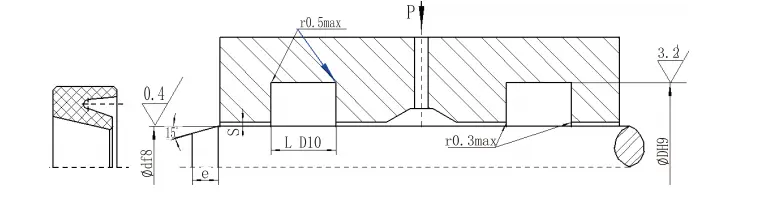

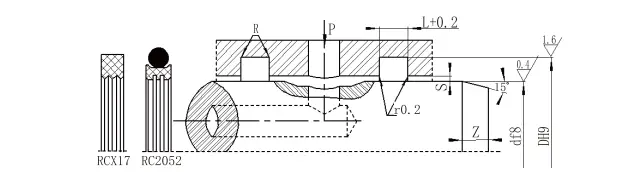

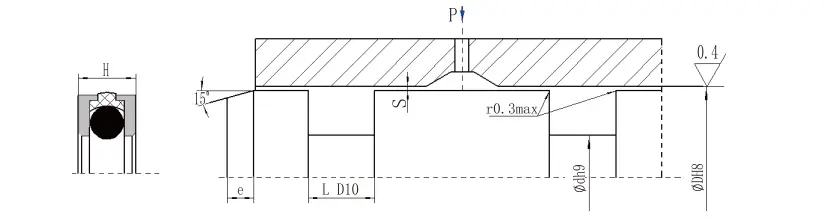

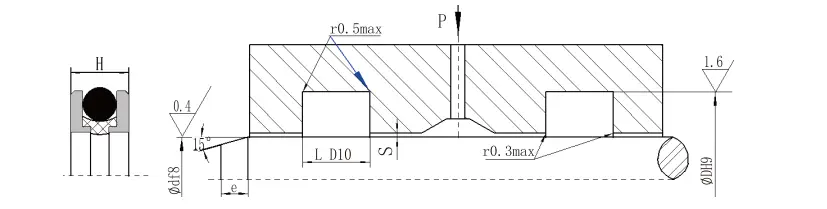

Dimensiuni de instalare RDI
| df8 | DH9 | L D10 | H | Gap s | |
| 0-10MPA | 10-36mpa | ||||
| 50-79 | D+10 | 5 | 4.5 | 0.4-0.3 | 0,3-0,25 |
| 80-109 | D+13.8 | 7.5 | 7 | 0,45-0,35 | 0,35-0.3 |
| 110-299 | D+20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 300-600 | D+24 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
| > 600 | Vă rugăm să consultați compania noastră | ||||
Lungimea șamponului
| Diametrul tijei | Lungimea șamponului E≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |

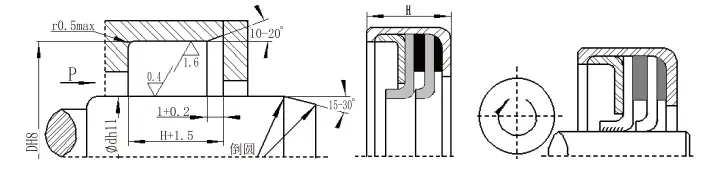

RDA Dimensiuni de instalare
| DH8 | DH9 | L D10 | H | Gap s | |
| 0-10MPA | 10-36mpa | ||||
| 50-124 | D-16 | 8 | 7.5 | 0,45-0,35 | 0,35-0.3 |
| 125-199 | D-20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 200-600 | D-26 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
Lungimea șamponului
| Diametrul tijei | Lungimea șamponului E≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

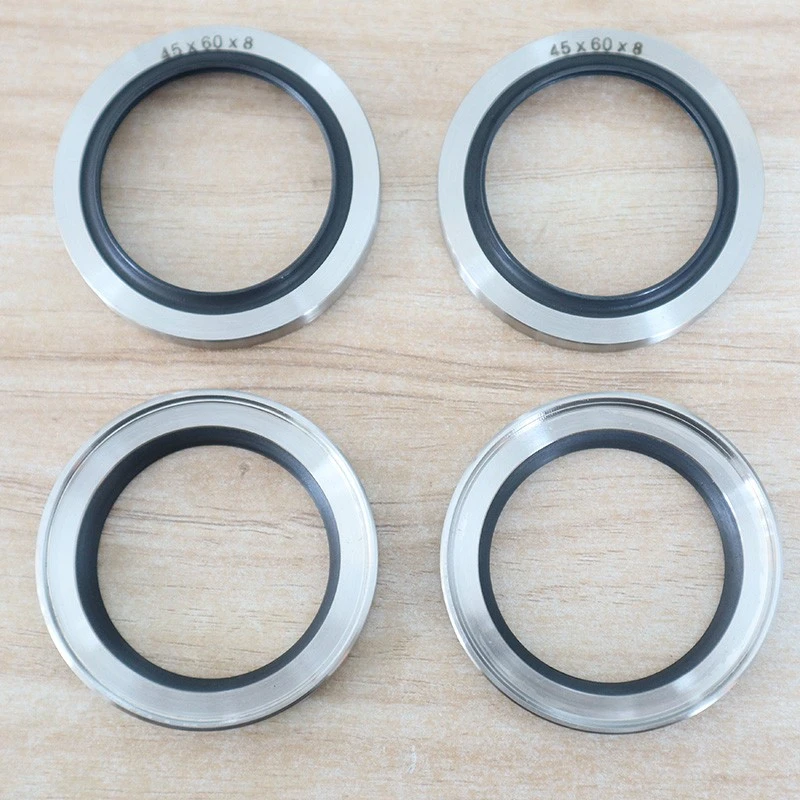

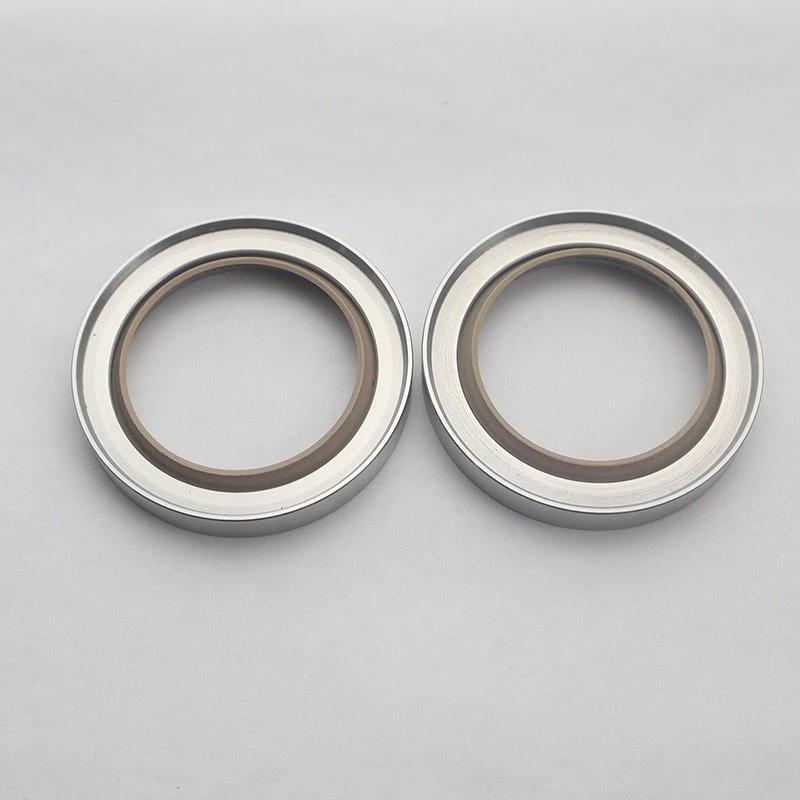

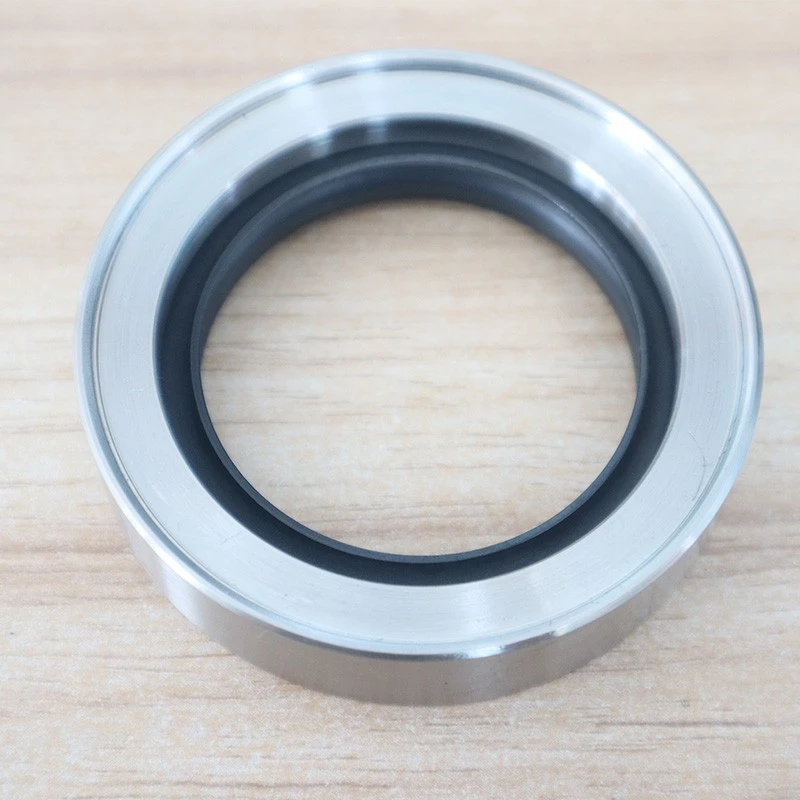

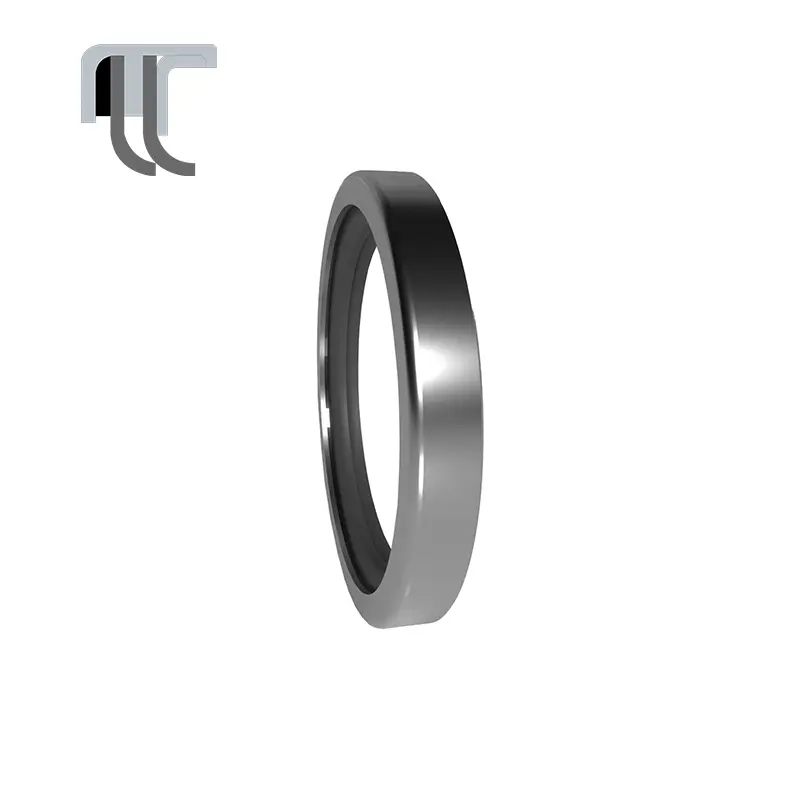

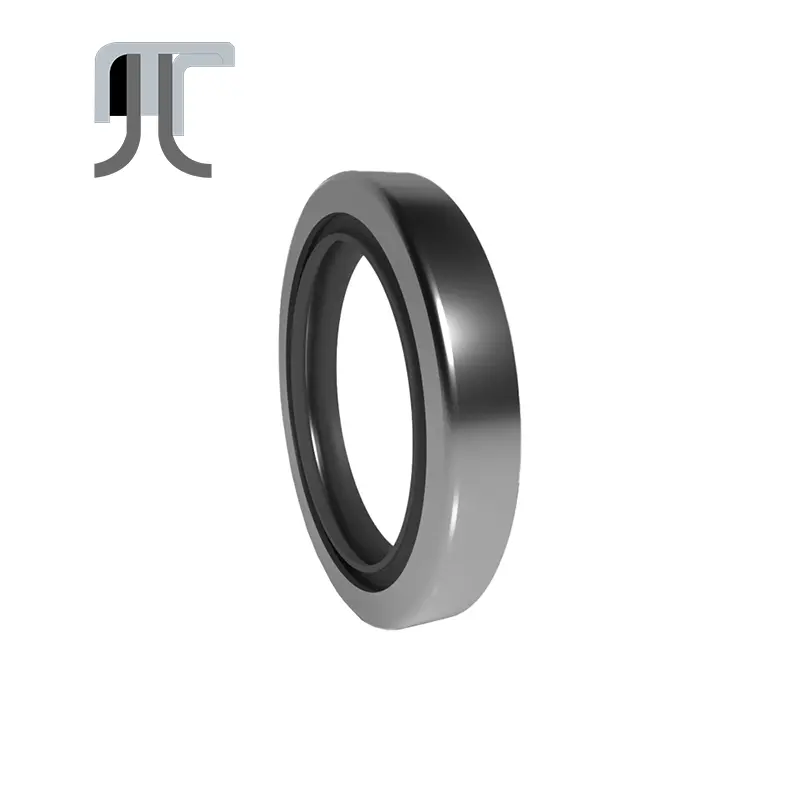

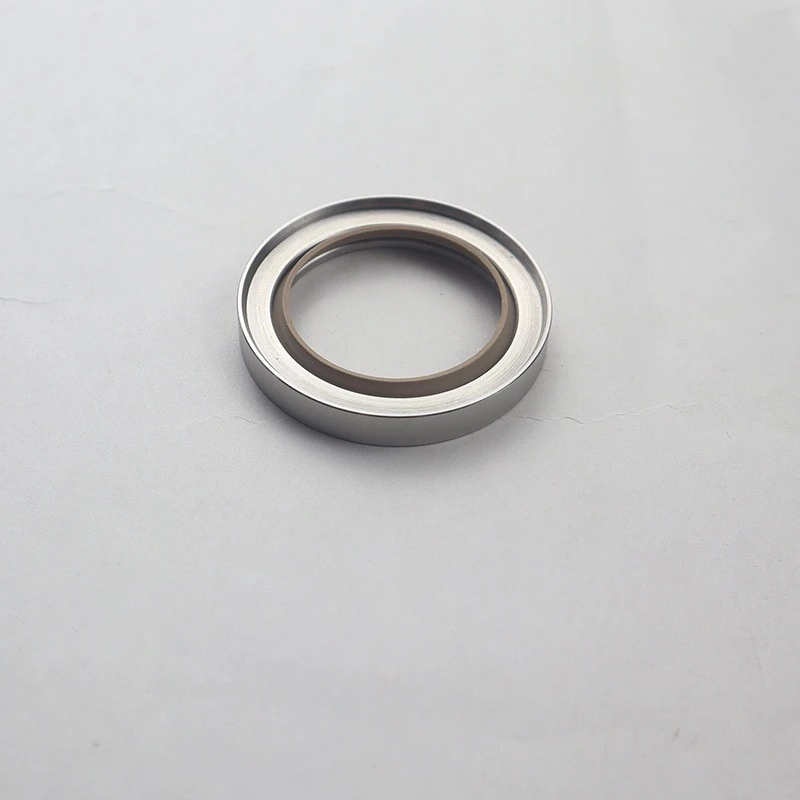

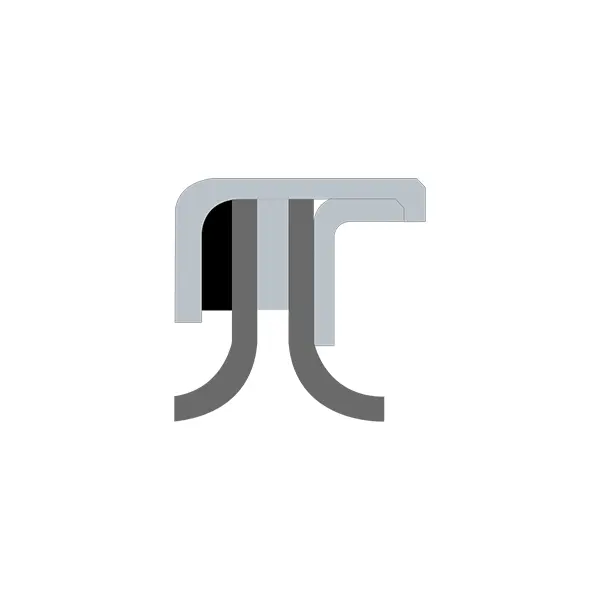

RCS TIP PT FE SEAL POWER ULEI (PTFE SEAL PTFE)

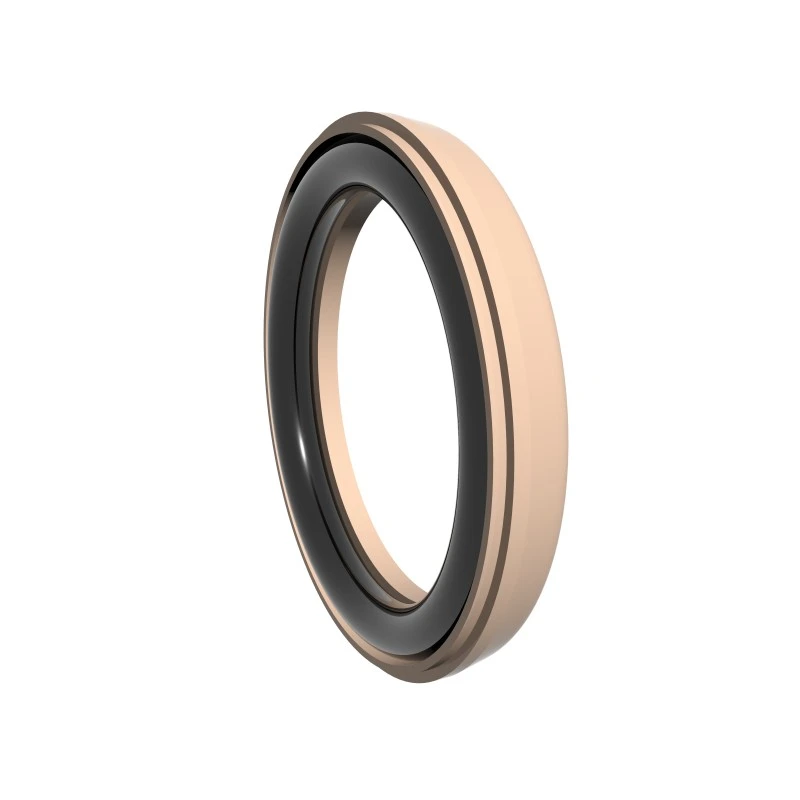

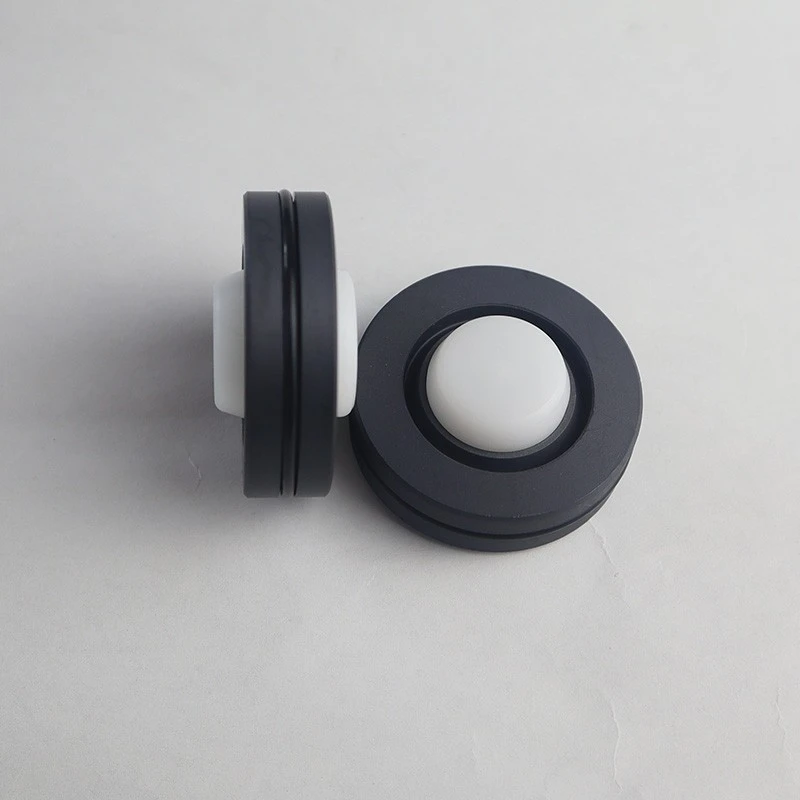

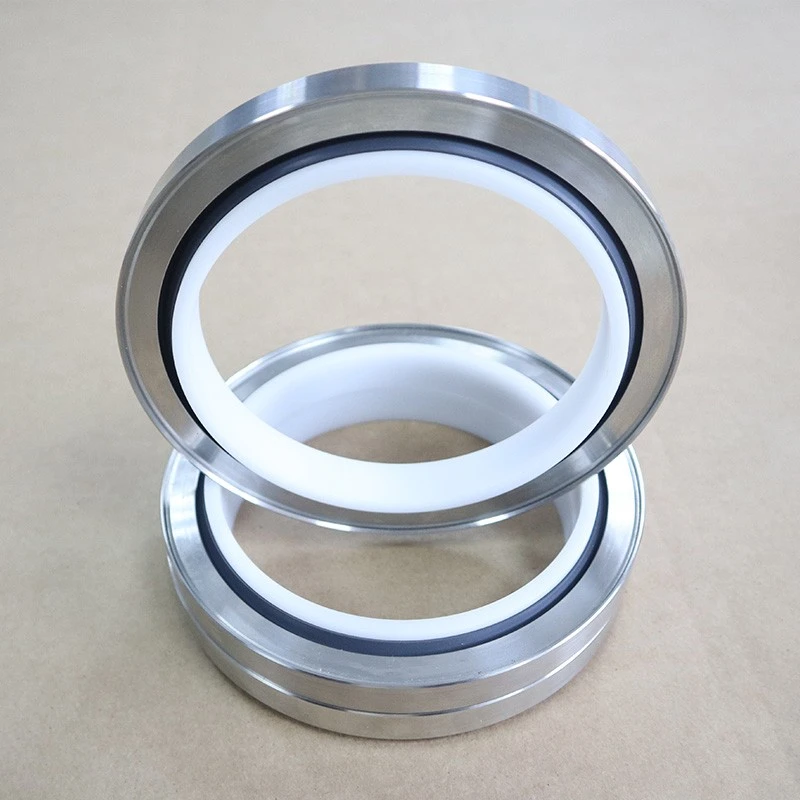

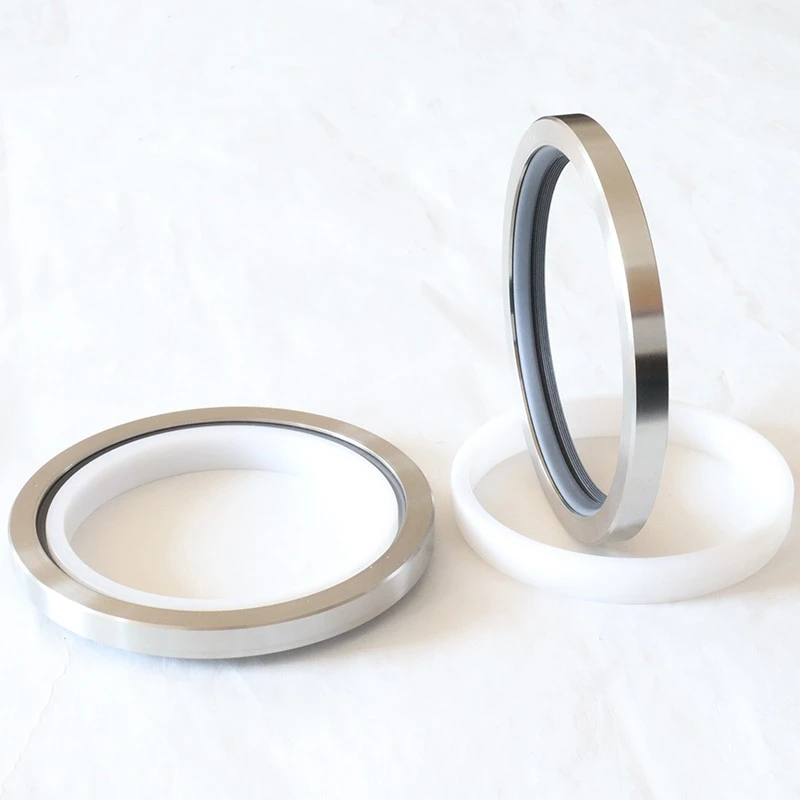

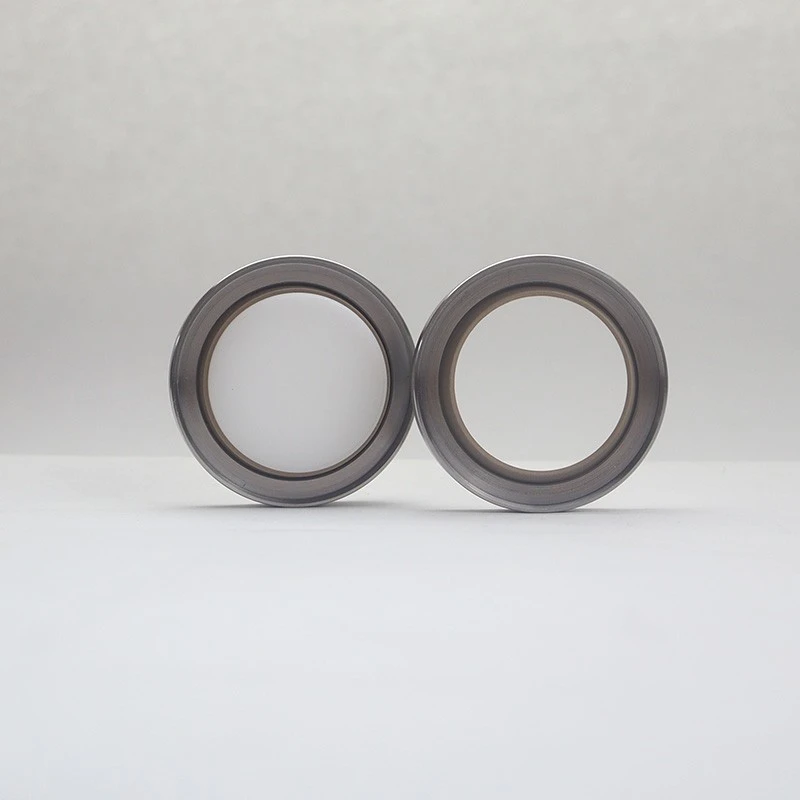

RC2057 TIP PT FUL PT FE SEAL

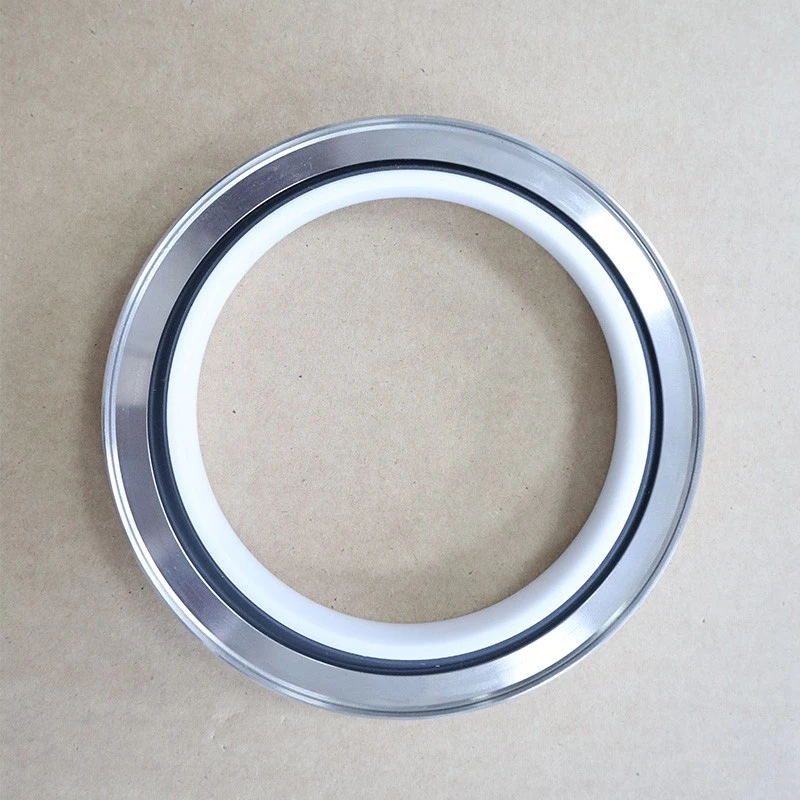

Garnitura de ulei de putere PTFE de tip RCS este compusă din cadru metalic, buze de etanșare PTFE și garnitură statică internă. Acesta este împărțit într -un tip, tip B, tip C, tip D, etc. RC2057 Tipul PTFE Full PTFE Sigiliu este împărțit într -un tip și tip B, mai ales potrivit pentru ocazii în care sigiliile tradiționale de ulei nu pot îndeplini cerințele. Caracteristici:
1. Rezistența la coroziune chimică
2. Gama largă de temperatură
3. Potrivit pentru lubrifiere scăzută și ungere fără ulei
4. fricțiune scăzută pentru a obține un consum minim de energie
5. Potrivit pentru viteză de mare linie
6. Fără lipire, rezistență scăzută la pornire după oprirea pe termen lung
7. Potrivit pentru arbori rotativi care nu au fost întăriți (selecția rezonabilă a buzei PTFE)
8. Potrivit pentru ocazii cu presiune mai mare
Ⅰ. Aplicații tipice:
Compresoare rotative, compresoare cu șuruburi, cutii de transmisie/viteze, suflante, motoare, pompe de mașini -unelte, motoare hidraulice, centrifuge etc.
Ⅱ. Cerințe de duritate pentru suprafețele de împerechere
Duritate recomandată: HRC ≥ 58. Duritatea necesară este legată de mulți factori. Arbori rotativi moi sunt, de asemenea, aplicabili în situații de joasă presiune și cu viteză joasă. Plăcile de buze PTFE6 sunt recomandate pentru metale moi.
Ⅲ. Cerințe de calitate pentru suprafețele de împerechere
RA = 0,2-0,63 A RZ = 1-3UM RMAX = 1-4UM
| Formă transversală | Model | Presiune (MPA) | Temperatură (℃) | Viteză (Domnișoară) | Mediu |
|
RCS-A | 0.5 | -35 ~+200 | 40 | Petrol, gaz, apă etc. |
|
RCS-B | 2 | -35 ~+200 | 20 | Petrol, gaz, apă etc. |
|
RCS-C | 1 | -35 ~+200 | 20 | Petrol, gaz, apă etc. |
|
RCS-D | 2 | -35 ~+200 | 20 | Petrol, gaz, apă etc. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | Aproape toate mass -media |
|
RC2057-B | 2 | -35 ~+200 | 20 | Aproape toate mass -media |
Ⅳ. Model de flux în spirală a puterii fluide:
Tipul RCS-D adoptă o placă de buze cu o structură de model de flux în spirală pentru a îmbunătăți capacitatea de etanșare. Arborele rotativ este lăsat să se rotească doar într -o direcție.
RC20658 Dimensiuni de instalare
| Model | df8 | DH9 | L D10 | SMax |
| RC2065A | 400-3000 | D+16.8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D+17.5 | ||
| > 3000 | Vă rugăm să consultați compania noastră | |||
Lungimea șamponului
| Diametrul tijei | Lungimea șamponului E≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |

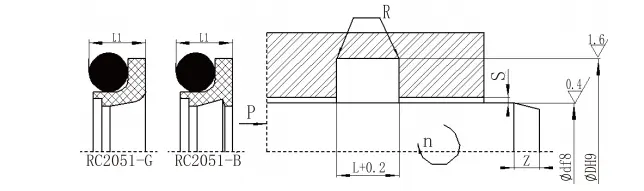

Specificații și dimensiuni:
| D f8 Standard RC2051 | D f8 Încărcare ușoară RC2051-Q | D f8 Sarcină grea RC2051-Z | D H9 | L+0.2 | L1 | RMAX | SMax | Zmin | d0 | ||
| <10MPa | <20MPa | <40MPa | |||||||||
| - | 5 ~ 15,9 | - | D+4.5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15,9 | 16 ~ 38.9 | - | D+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38.9 | 39 ~ 107.9 | 5 ~ 15,9 | D+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 108 ~ 670,9 | 16 ~ 38.9 | D+11.7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670,9 | 671 ～ 999 | 39 ~ 107.9 | D+15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670,9 | D+19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | D +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
NOTĂ: 1. Pentru diametrul arborelui ≤30mm, este recomandat să utilizați o canelură deschisă. Tipul de încărcare ușoară este mai ușor de instalat în canelura închisă.
2. Se recomandă ca duritatea suprafeței arborelui rotativ să fie HRC> 58.

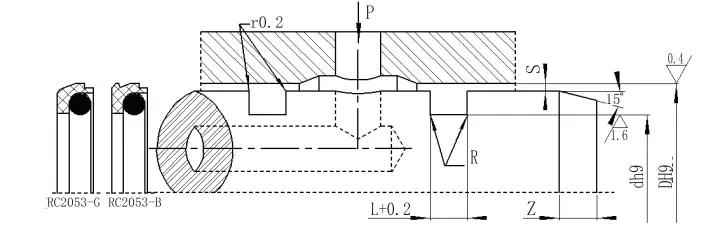

RC2053
| Gama de deschidere D H9 | Diametrul canelurii D H9 | Lățimea canelurii L+0,2 | Înălțimea de sigiliu L1 | Colțuri rotunjite RMAX | Clearance radial s | Chamfer Zmin | Diametrul sârmei cu inel O. D0 | ||
| <10MPa | <20MPa | <40MPa | |||||||
| 8 ~ 12 | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-19.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Notă: 1. Pentru diametrul arborelui ≤ 30 mm, se recomandă o canelură deschisă.
RC2052
| Diametrul arborelui D f8 | Diametrul canelurii D H9 | Lățimea canelurii L+0.2 | Clearance radial sMax | Colțuri rotunjite RMax | Chamfer Z.min | |
| 0 ~ 10mpa | 10 ~ 20mpa | |||||
| 6 ~ 18 | D+4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D+11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D+15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D+28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
Notă: 1. Pentru diametrul arborelui ≤ 30 mm, se recomandă o canelură deschisă.
2. Pentru presiuni> 30 MPa, zona de rădăcină de etanșare folosește toleranță H8/F8.
RC2054| Gama de deschidere D H9 | Diametrul canelurii D H9 | Lățimea canelurii L+0.2 | Clearance radial sMax | Colțuri rotunjite RMax | Chamfer Z.min | |
| 0 ~ 10mpa | 10 ~ 20mpa | |||||
| 8 ~ 39 | D-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Profil | Model | Presiune (MPA) | Temperatură (℃) | Viteză de referință (Domnișoară) |
Valoarea PV de referință MPA.M/S. | Media |
|
RC2051-B | ≤70 (standard) | -35 ~+100 (potrivirea O-Ring NBR) | <2 | ≤5 | Ulei hidraulic, emulsie, apă, gaz etc. Ulei hidraulic, emulsie, apă, gaz etc. |
| ≤30 (viteză mare) | -20 ~+200 (potrivirea O-Ring FKM) | <6 | ||||
|
RC051-G | ≤70 (standard) | -35 ~+100 (potrivirea O-Ring NBR) | <2 | ≤5 | Ulei hidraulic, emulsie, apă, gaz etc. Ulei hidraulic, emulsie, apă, gaz etc. |
| ≤30 (viteză mare) | -20 ~+200 (potrivirea O-Ring FKM) | <6 | ||||
|
RC2053-B | ≤70 (standard) | -35 ~+100 (potrivirea O-Ring NBR) | <2 | ≤5 | Ulei hidraulic, emulsie, apă, gaz etc. Ulei hidraulic, emulsie, apă, gaz etc. |
| ≤30 (viteză mare) | -20 ~+200 (potrivirea O-Ring FKM) | <6 | ||||
|
RC2053-G | ≤70 (standard) | -35 ~+100 (potrivirea O-Ring NBR) | <2 | ≤5 | Ulei hidraulic, emulsie, apă, gaz etc. Ulei hidraulic, emulsie, apă, gaz etc. |
| ≤30 (viteză mare) | -20 ~+200 (potrivirea O-Ring FKM) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (potrivirea O-Ring NBR) | ≤2 | ≤2.5 | Ulei hidraulic, emulsie, apă, gaz etc. Ulei hidraulic, emulsie, apă, gaz etc. |
| -20 ~+200 (potrivirea O-Ring FKM) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | ≤0.5 | - | Ulei hidraulic, emulsie, apă, gaz etc. |
|
RC2054 | ≤40 | -35 ~+100 (potrivirea O-Ring NBR) | ≤2 | - | Ulei hidraulic, emulsie, apă, gaz etc. Ulei hidraulic, emulsie, apă, gaz etc. |
| -20 ~+200 (potrivirea O-Ring FKM) | ||||||
|
RCX18 | ≤20 | -35 ~+100 | ≤0.5 | - | Ulei hidraulic, emulsie, apă, gaz etc. |
|
RDI | <36 | -35 ~+100 | <0,5 | - | Ulei hidraulic, emulsie, apă, gaz etc. |
|
RDA | <36 | -35 ~+100 | <0,5 | - | Ulei hidraulic, emulsie, apă, gaz etc. |
|
RCS-A | 0.5 | -35 ~+200 | 40 | ≤6 | Petrol, apă, gaz etc. |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | Petrol, apă, gaz etc. |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | Petrol, apă, gaz etc. |
|
RCS-D | 2 | -35 ~+100 | 20 | ≤6 | Petrol, apă, gaz etc. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | Aproape toate mass -media |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | Aproape toate mass -media |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | Ulei hidraulic, emulsie, apă, grăsime etc. |
