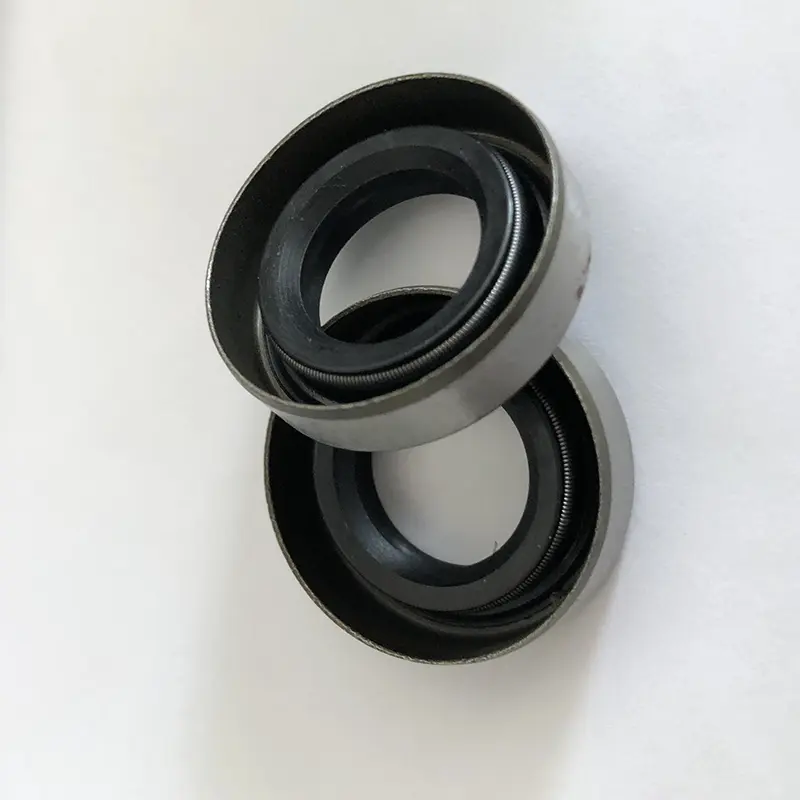

Garnituri de buze rotative pentru buze

Garniturile de buze rotative ale arborelui, cunoscute în mod obișnuit sub denumirea de garnituri de ulei, sunt instalate în scaunul rotativ la rulment și produc mișcare relativă cu arborele rotativ. Cadrul metalic joacă un rol de susținere, iar arcul se aplică preîncărcare radială pe buza de etanșare pentru a preveni scurgerea uleiului de lubrifiere și intruziunea murdăriei externe.

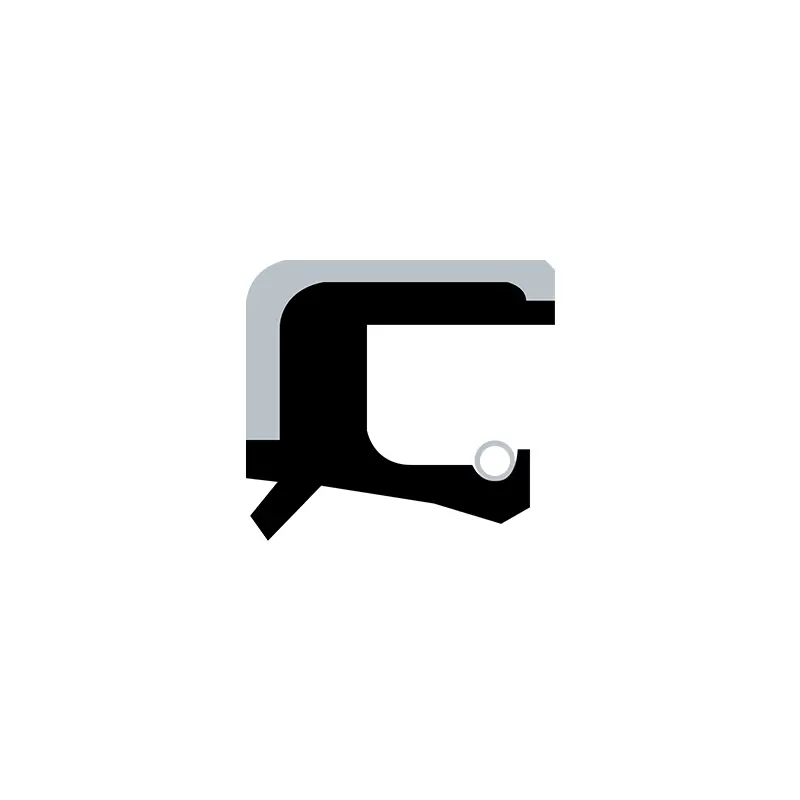

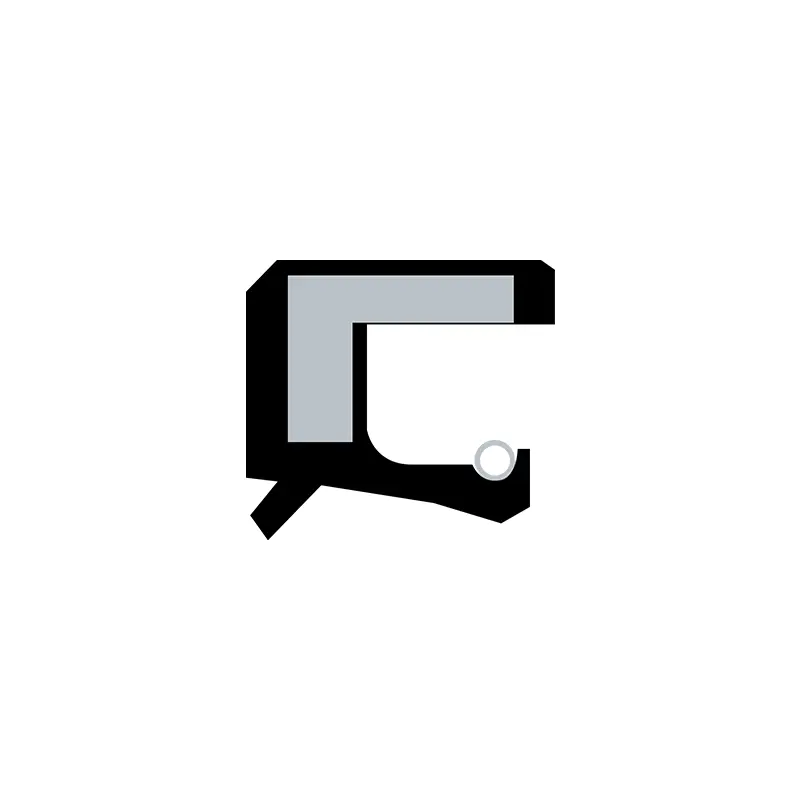

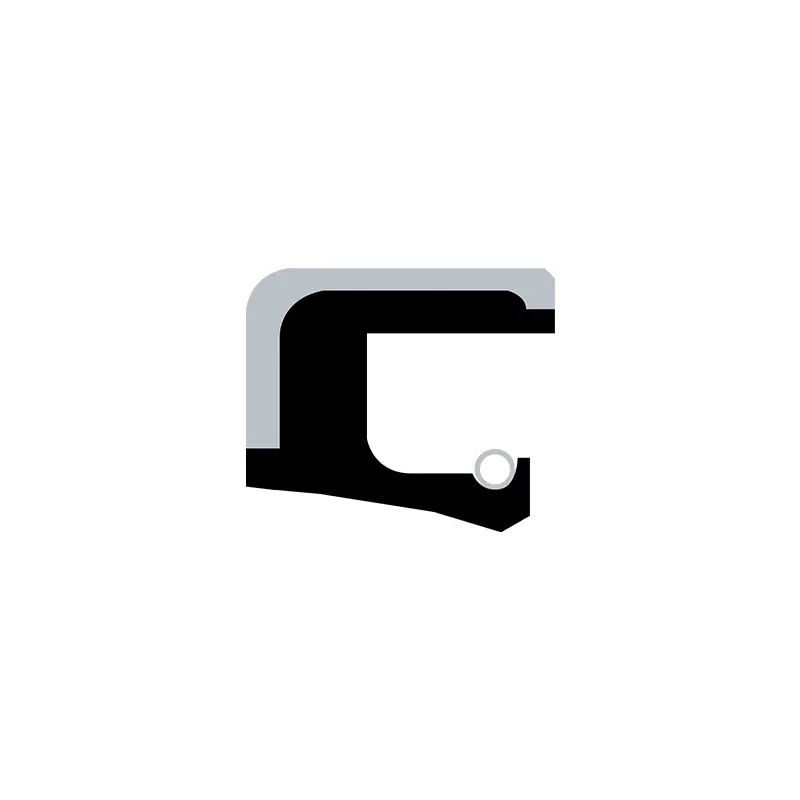

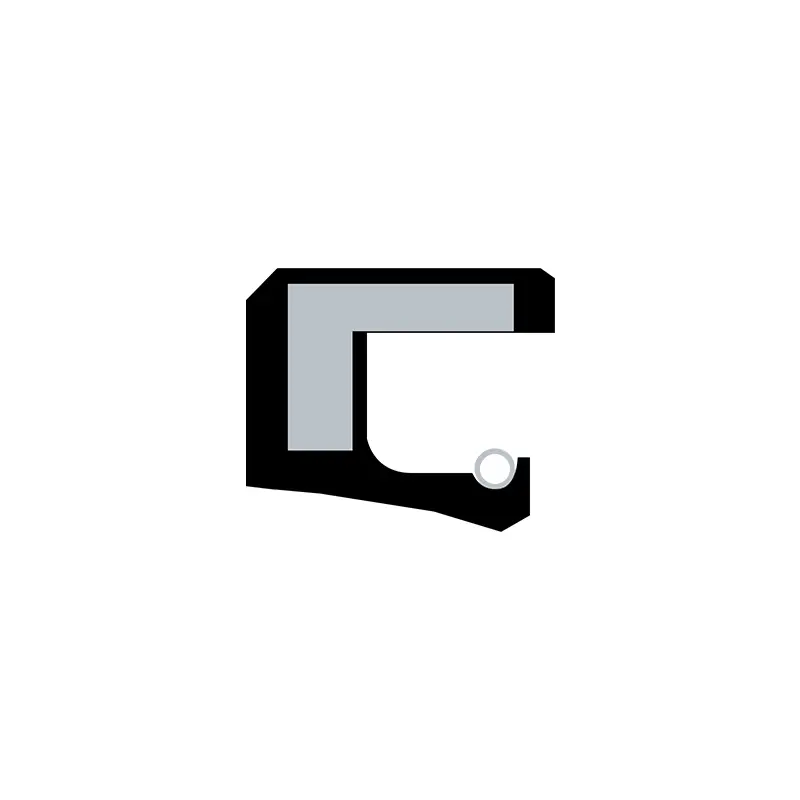

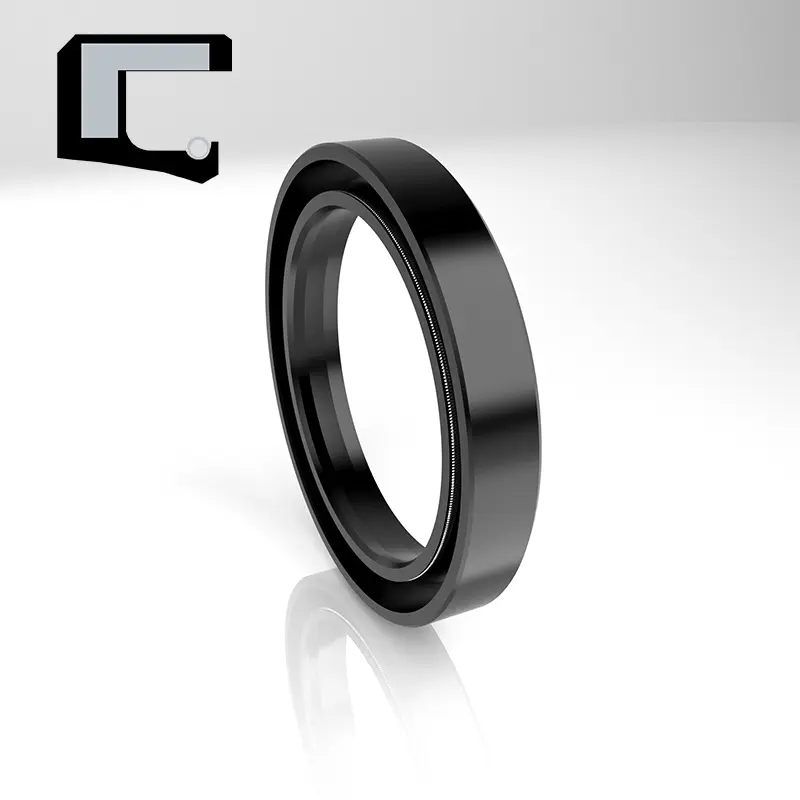

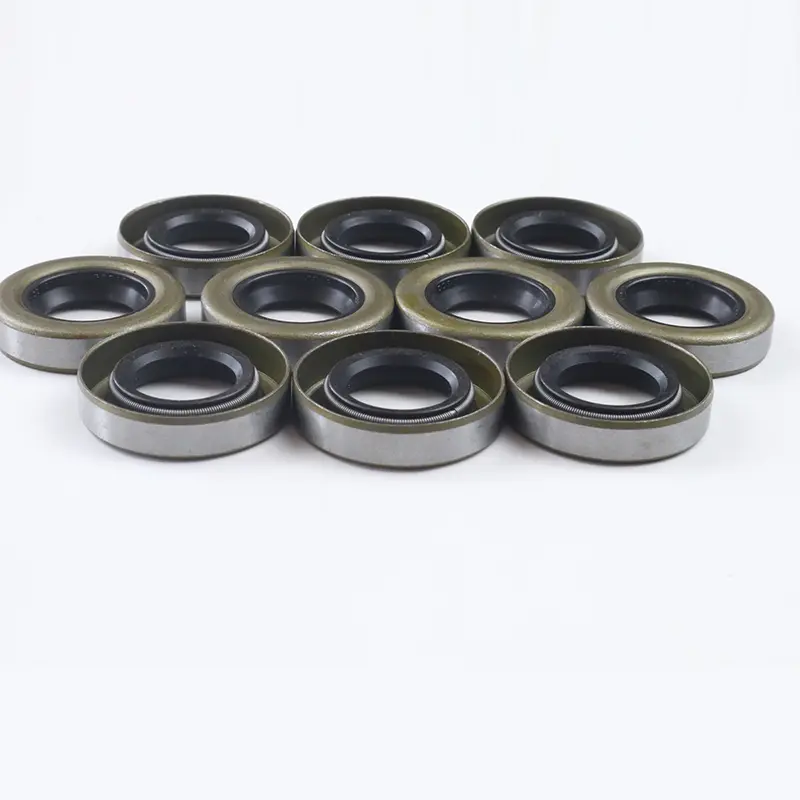

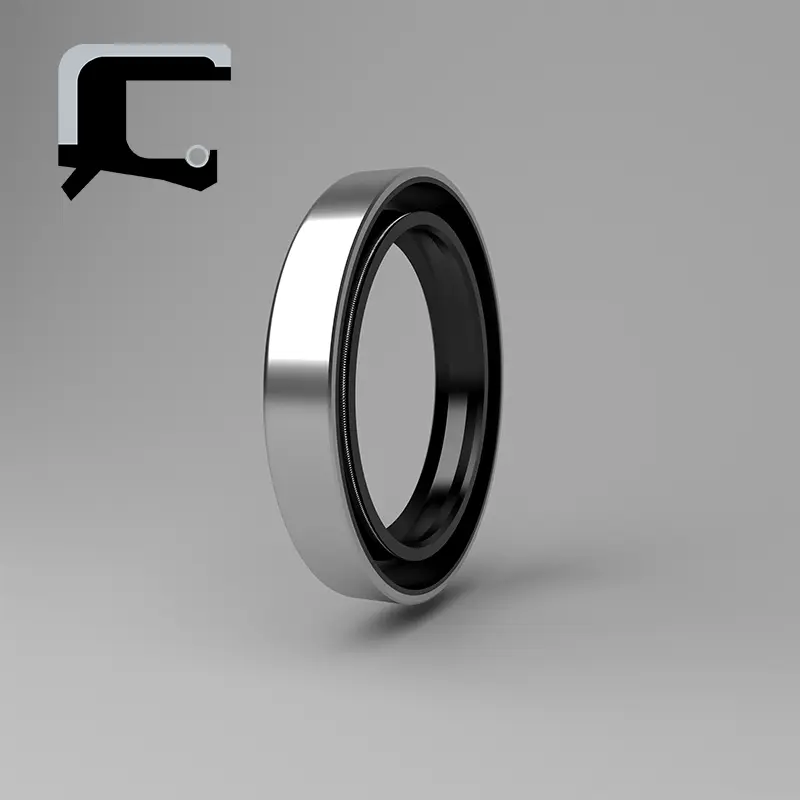

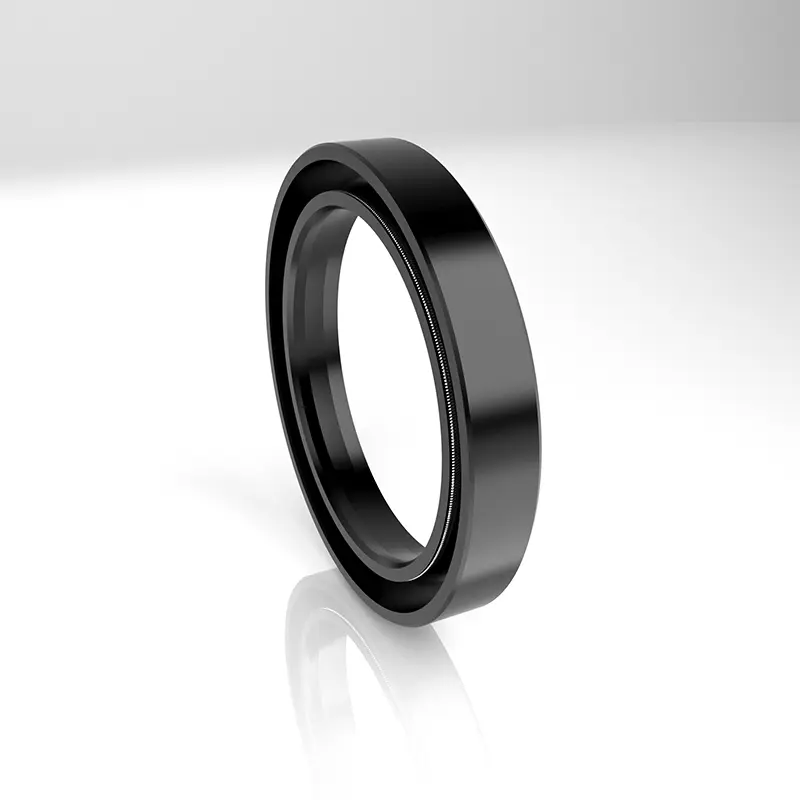

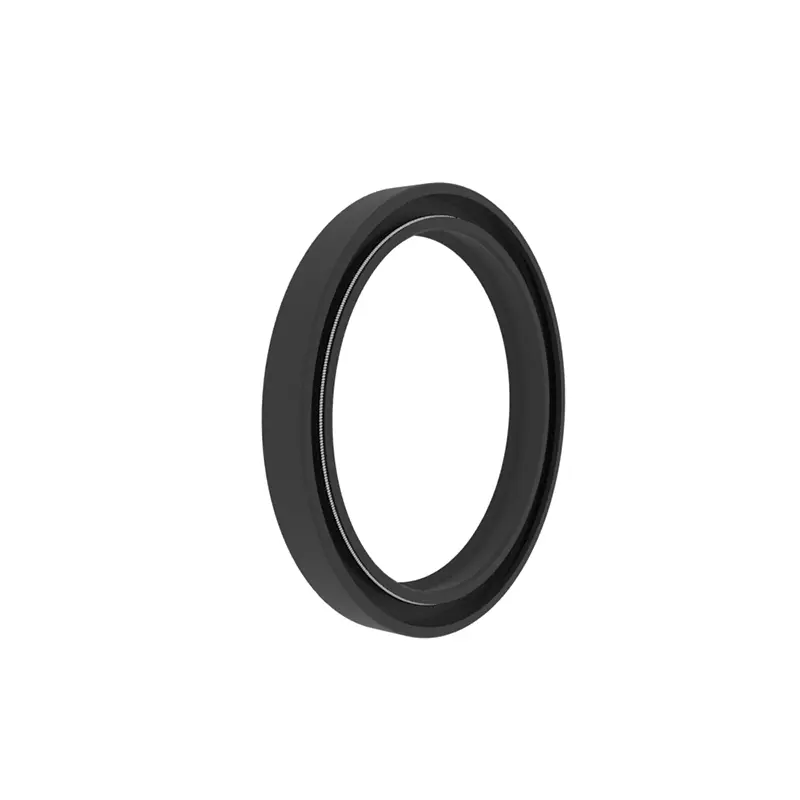

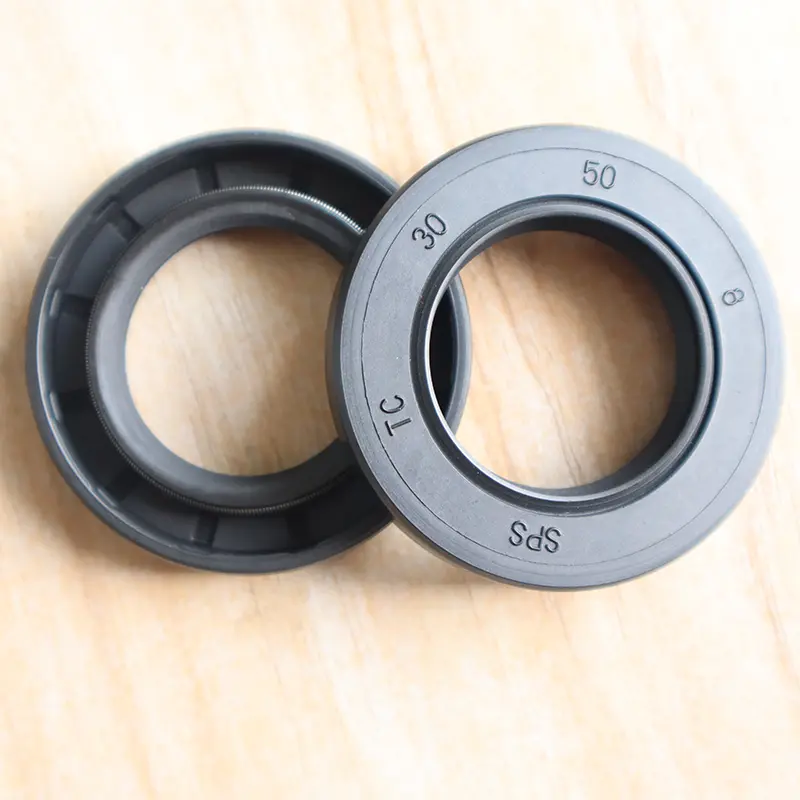

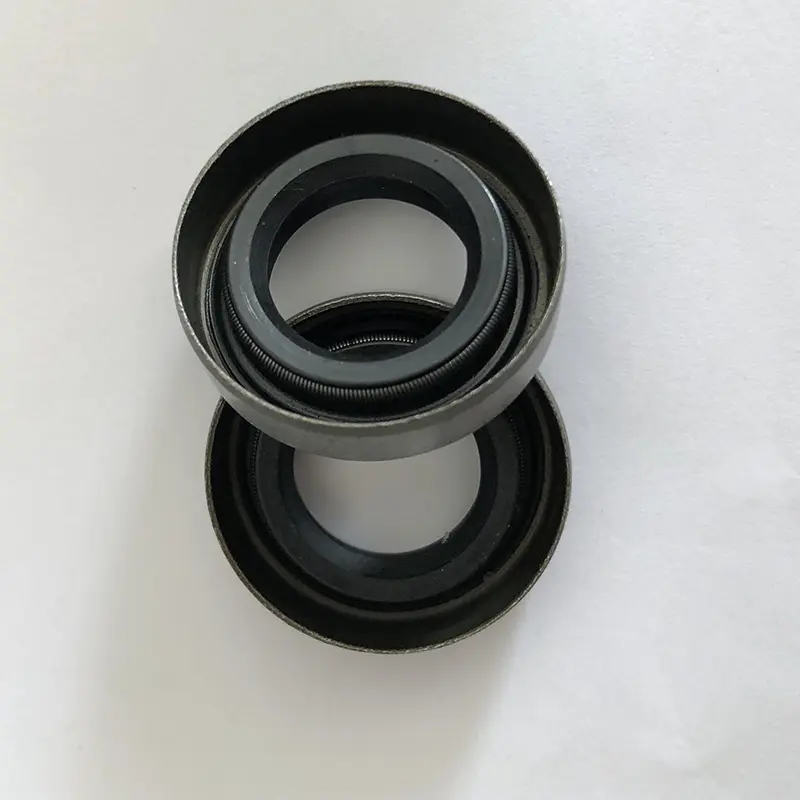

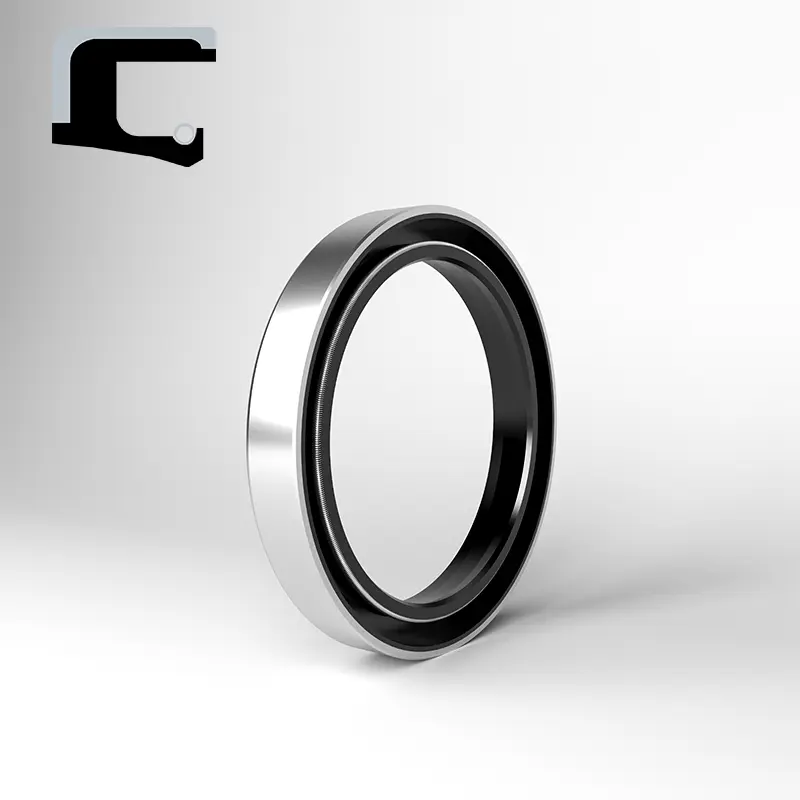

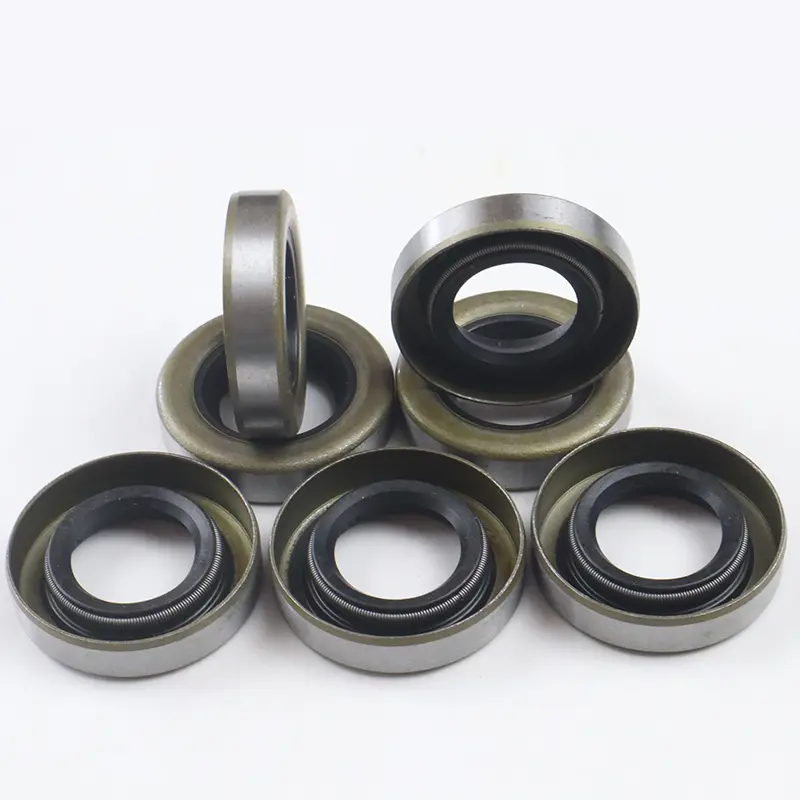

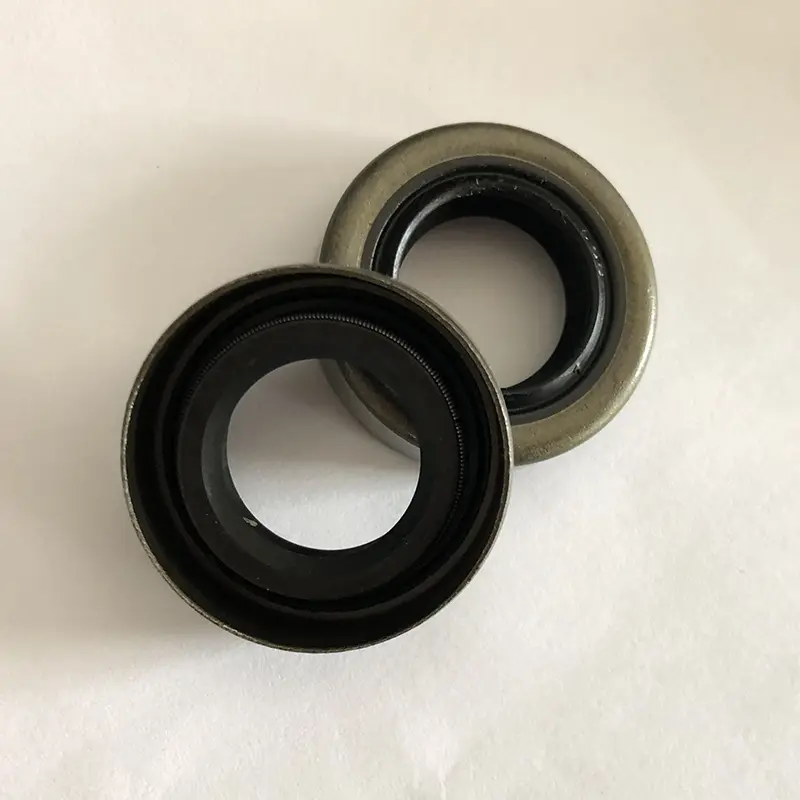

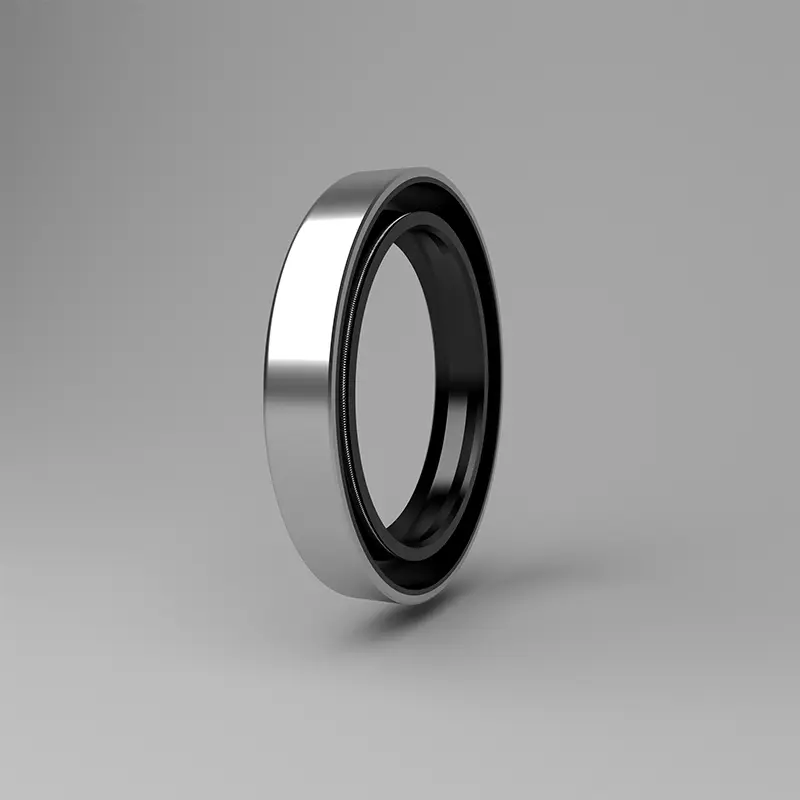

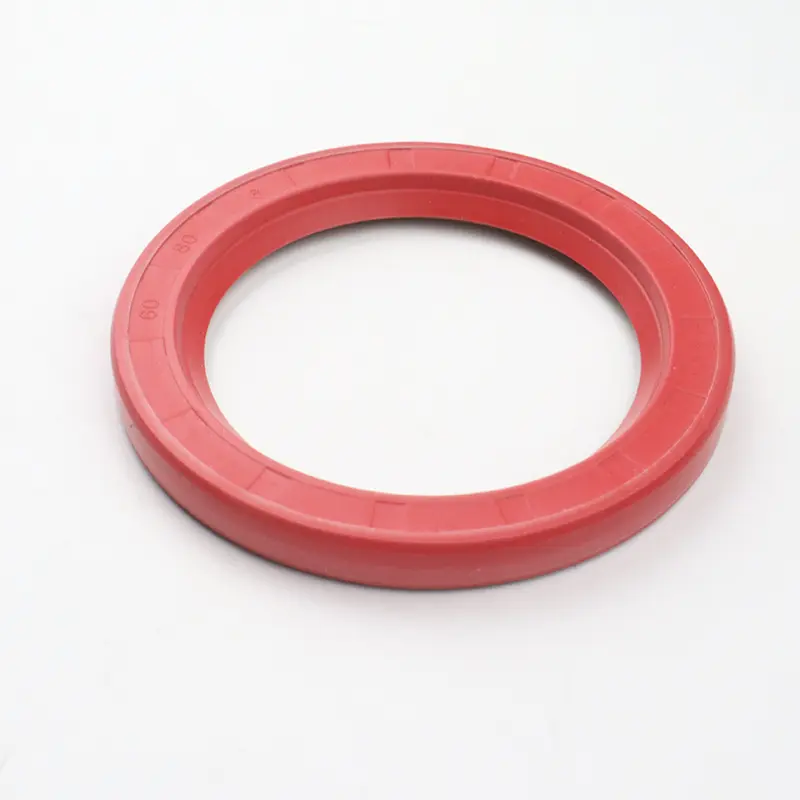

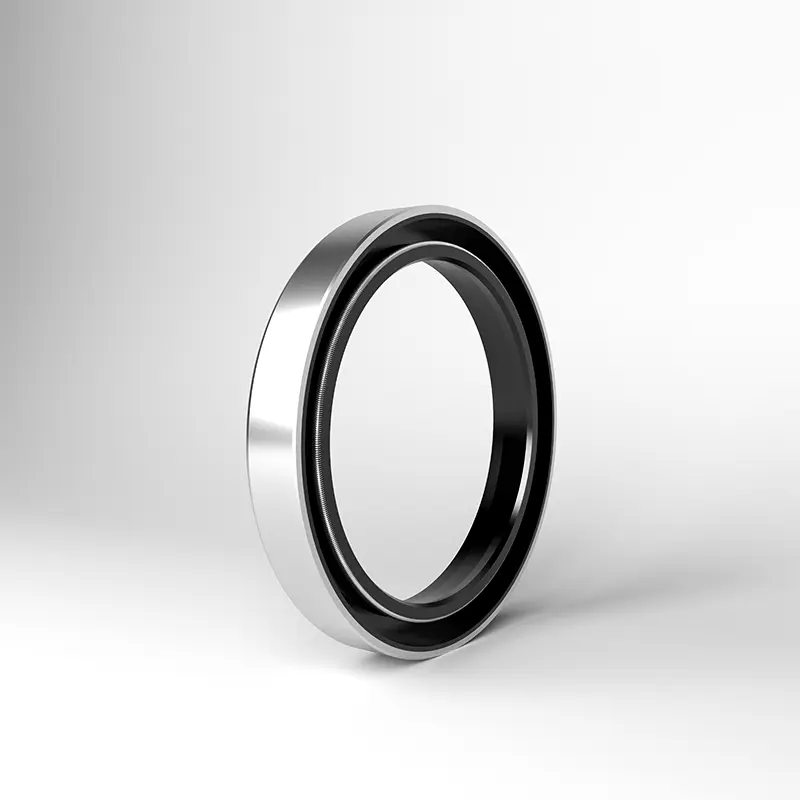

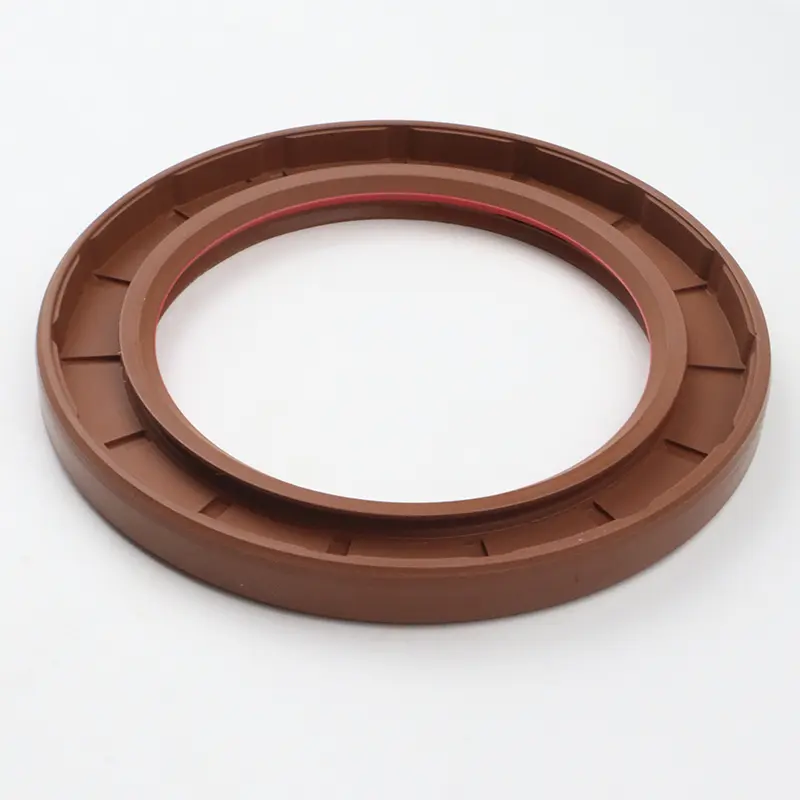

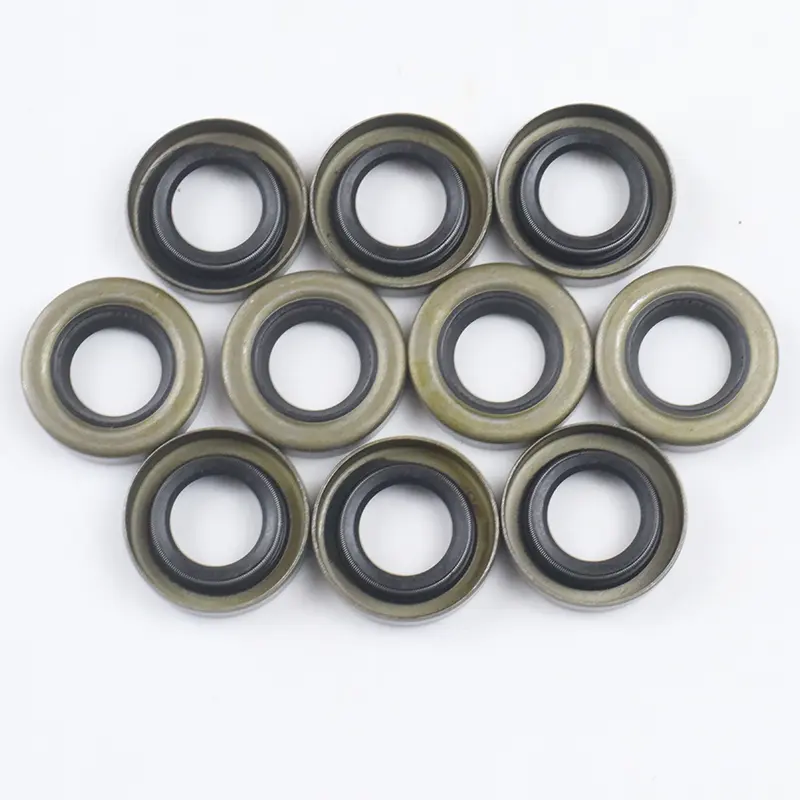

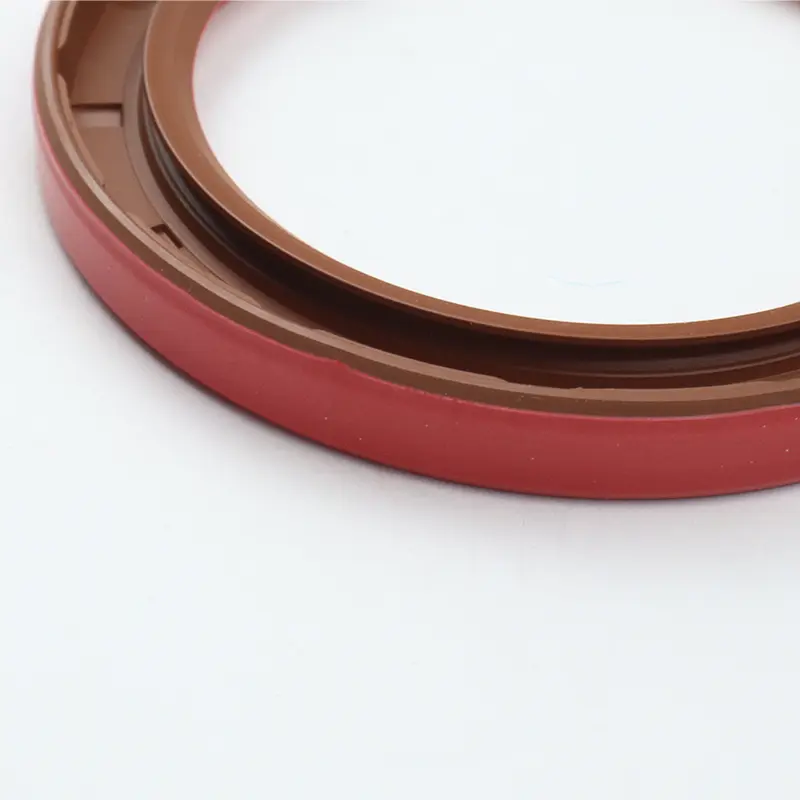

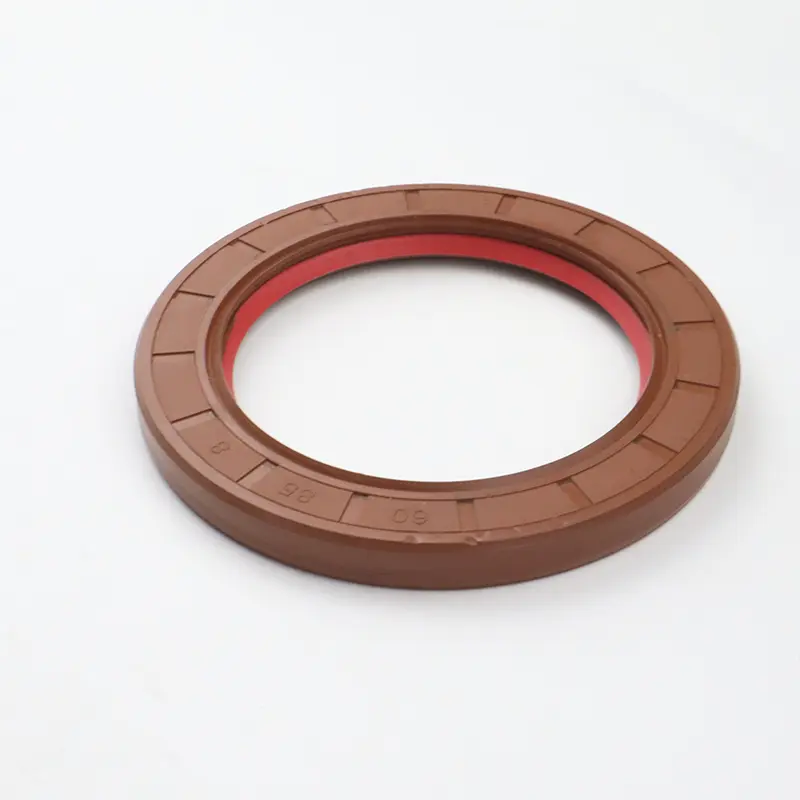

Garniturile de ulei TC/SC/TB/SB sunt compuse din schelete metalice, arcuri și corpuri de cauciuc. Scheletul metalic joacă un rol de susținere, iar arcul se aplică forță radială pe buza de etanșare. TC/TB sunt echipate cu buze auxiliare rezistente la praf, care sunt potrivite pentru ocazii în care există un mediu de etanșare pe o parte și praf pe cealaltă parte. TB/SB este un cerc exterior metalic, care face ca sigiliul de ulei să fie mai ferm și mai precis în cavitate, dar capacitatea de etanșare a cercului exterior pentru vâscozitate scăzută și mediu de gaz este limitată. Se recomandă aplicarea etanșantului pe cercul exterior în timpul instalării.

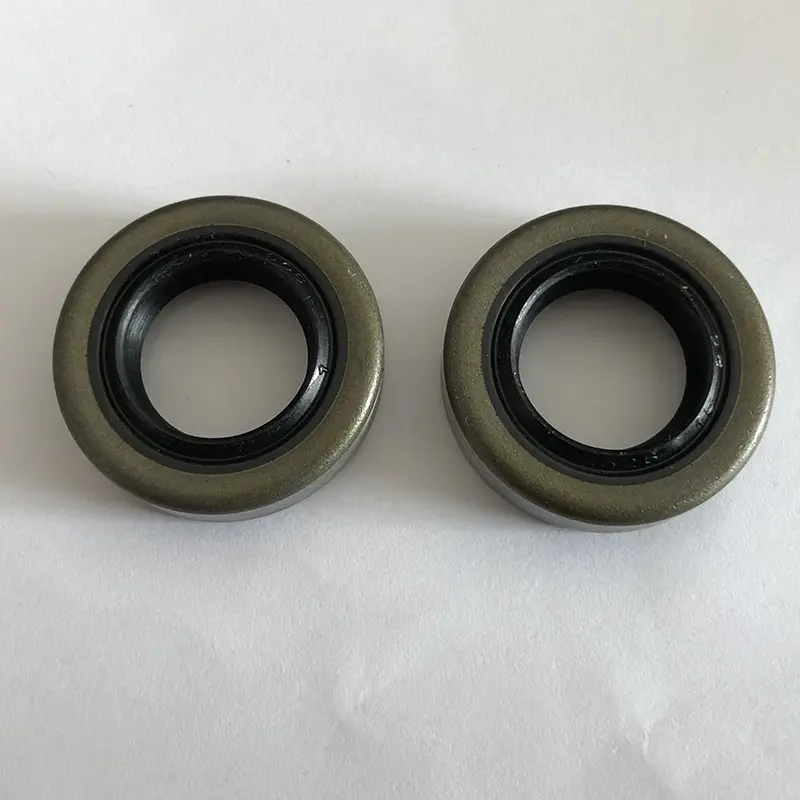

Funcția etanșării de ulei de schelet de înaltă presiune a RCTCV este de a izola în general părțile care au nevoie de lubrifiere în piesele de transmisie din piesele de ieșire pentru a preveni scurgerea de ulei lubrifiant.

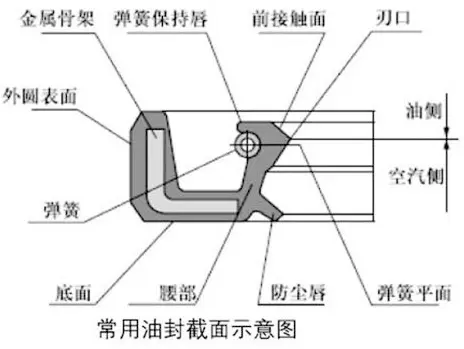

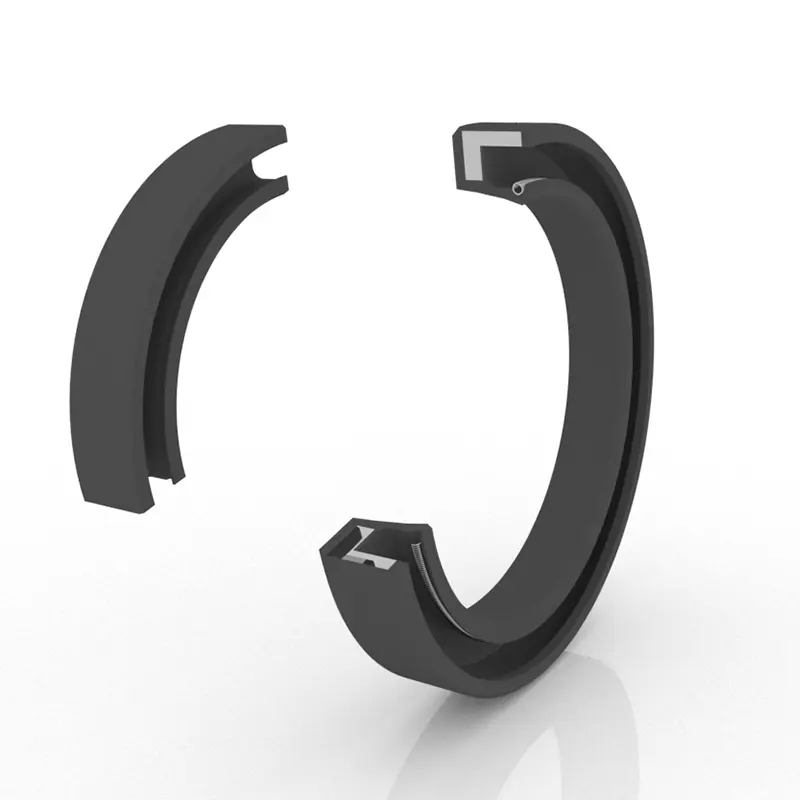

Structura de etanșare a uleiului de schelet este formată din trei părți: corpul de etanșare, scheletul de armare și arcul de bobină de auto-strângere. Corpul de etanșare este împărțit în fund, talie, margine de tăiere și buze de etanșare în funcție de diferite părți. De obicei, diametrul interior al etanșării uleiului de schelet în stare liberă este mai mic decât diametrul arborelui și are o anumită „cantitate de interferență”. Prin urmare, atunci când sigiliul de ulei este introdus în scaunul de etanșare a uleiului și arborele, forța elastică a marginii de etanșare a uleiului și forța de contracție a arcului de bobină de auto-strângere produc o forță de prindere radială pe arbore, obținând astfel cel mai bun efect de etanșare.

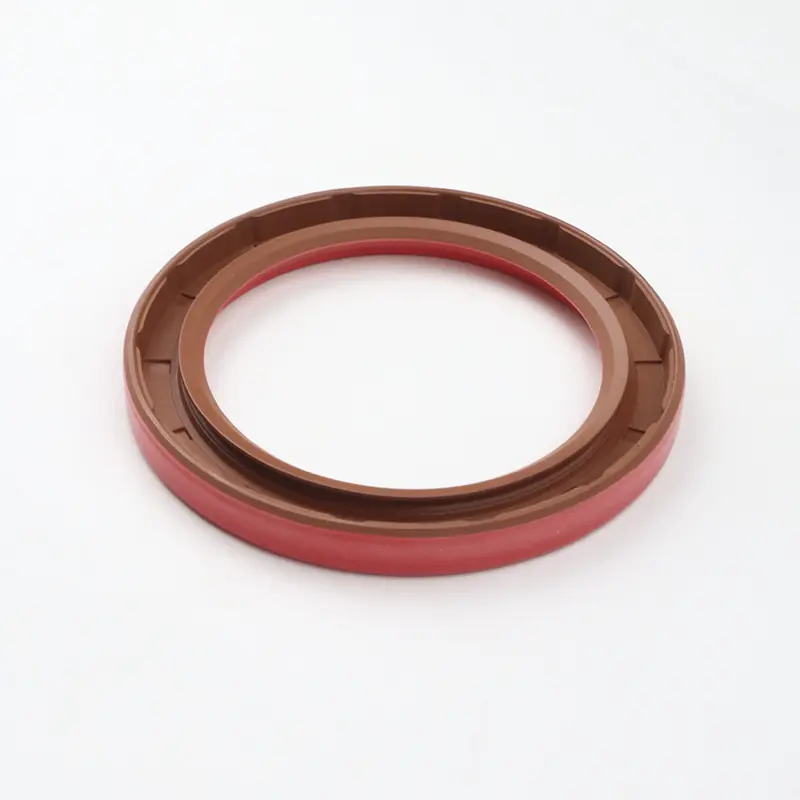

Garnitura de ulei de înaltă presiune cu dublu presiune RCTCN are un design global de schelet rezistent la presiune, cu o deformare mică a buzelor și este utilizat pentru a sigila arborele rotative în situații expuse la presiune.

Caracteristici și aplicații ale produsului:

Structura și cerințele de instalare a buzelor rotative a arborelui

1. Materialul arborelui: oțelul carbon și oțelul inoxidabil sunt frecvent utilizate. Placarea cromată este utilizată la viteză mare, HRC40-45.

2. Proiectarea arborelui rotativ și a canelurii: Suprafața arborelui este netedă și sunt îndepărtate. Marcajele de procesare în spirală vor produce un efect de pompare și vor provoca scurgeri. Se recomandă macinarea părții de instalare a etanșării uleiului cu o rugozitate de suprafață a RA0.1-0.5um. Și devine mai lină pe măsură ce viteza crește.

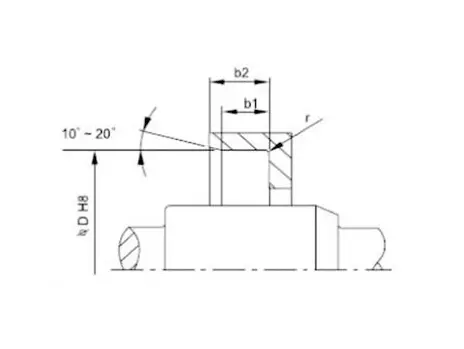

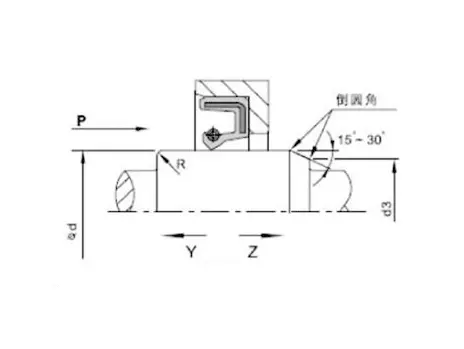

Pentru nevoile de instalare și dezasamblare, arborele și canelura trebuie să fie șmechate sau rotunjite. Așa cum se arată în Figurile 1 și 2.

Figura 1 Design Chamfer Groove

Figura 2 Proiectarea șamponului arborelui rotativ

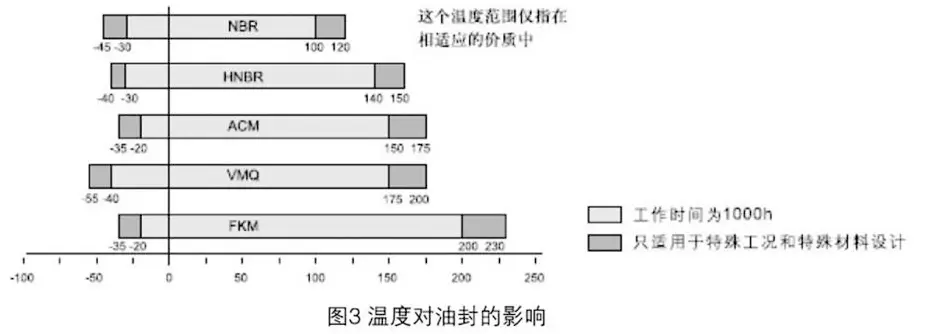

Există zeci de factori care afectează efectul de etanșare al garniturilor de buze rotative ale arborelui. În plus față de materialul și structura sigiliului de ulei în sine, alți factori precum mediu, temperatură, presiune, lubrifiere, viteză, rugozitate, etc. De asemenea, afectează direct efectul de etanșare, iar acești factori interacționează adesea între ei. Următorul grafic este doar pentru referință utilizator.

Instalarea garniturilor de buze rotative pentru arbore: Instalarea atentă este o condiție prealabilă pentru ca sigiliul de ulei să funcționeze bine.

Diagrama de instalare (Instalarea cavității)
Metoda de instalare corectă	Condiții de muncă aplicabile	Metoda de instalare greșită
	Se aplică numai atunci când fața de capăt a sigiliului de ulei este înroșită cu fața de capăt a cavității. Când dispozitivul de apăsare se mișcă rapid, sigiliul de ulei trebuie plasat drept, altfel poate fi apăsat.
	Este potrivit pentru situația în care fața finală a sigiliului de ulei este mai mică decât fața capătului cavității. Când dispozitivul de apăsare se mișcă mai repede, sigiliul de ulei poate fi, de asemenea, bine poziționat. Cu toate acestea, acest tip de corp structural în sine nu are poziționare radială, astfel încât verticalitatea axială a plăcii plate și axul de presiune al dispozitivului de presare trebuie să atingă o anumită precizie.
	Se aplică situației în care fața de capăt a sigiliului de ulei este mai mică decât fața de capăt a cavității. Când dispozitivul de apăsare se mișcă rapid, este necesar să se asigure că sigiliul de ulei este plasat corect, altfel poate fi apăsat.
	Este potrivit numai pentru întreținere sau condiții simple de instalare fără echipamente sub presiune. Deoarece procesul de instalare nu poate fi presat absolut uniform, inevitabil vor apărea diverse probleme de instalare. Este în principal prevenirea abaterii radiale în timpul instalării, ceea ce poate provoca deformarea sigiliului de ulei sau deteriorarea extrudării cauciucului la partea de împerechere a etanșării uleiului (cercul exterior) cauzată de pauze în timpul instalării. Prin urmare, această metodă de instalare nu este în general recomandată.

Garnituri de ulei TC/SC/TB/SB:

Formă transversală	Model	Aplicație	Presiune	Temperatură	Viteză	Mediu	Material
	TC	Sigilare, rezistentă la praf	0,03MPa	-30 ~+160	20m/s	Ulei lubrifiant, grăsime	NBR/FKM+Oțel carbon
	Sc	Sigilare
	TB	Sigilare, rezistentă la praf		-30 ~+100	25m/s	Apă, ulei, grăsime	NBR+Oțel de carbon
	SB	Sigilare
