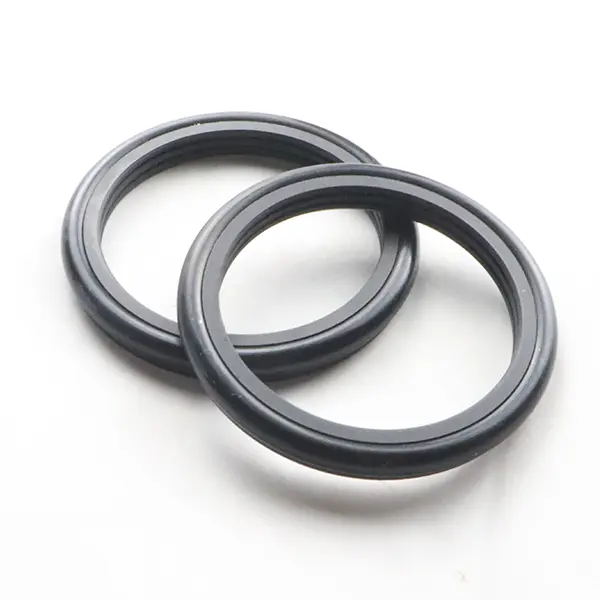

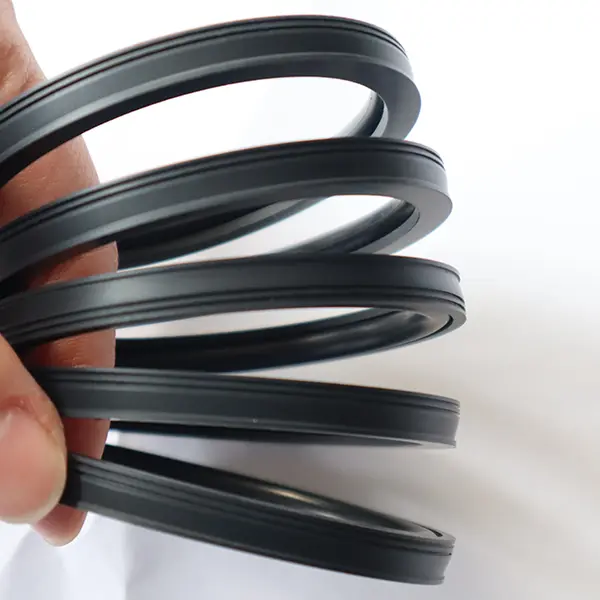

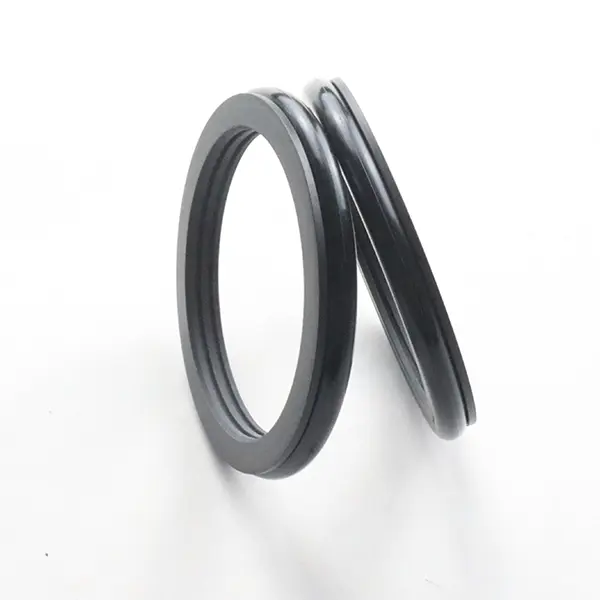

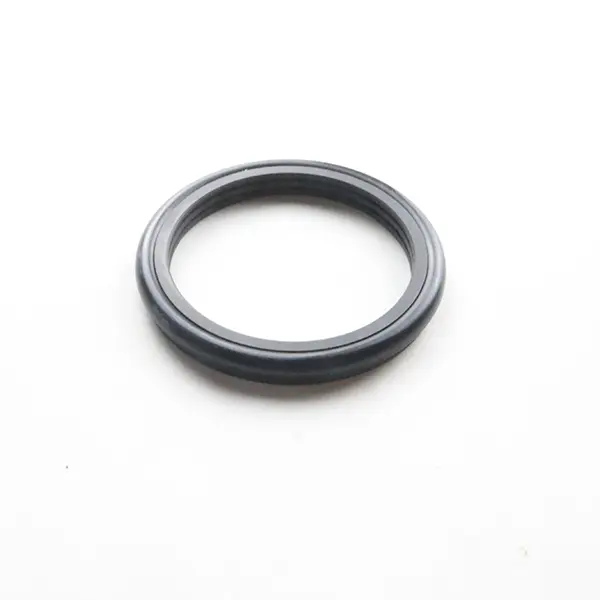

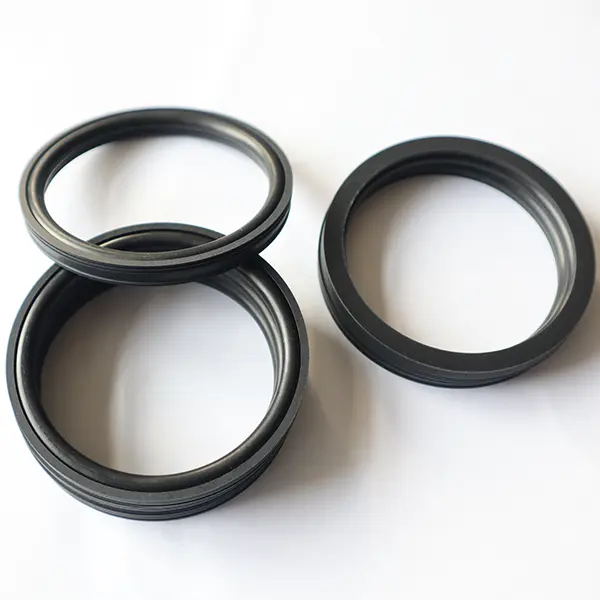

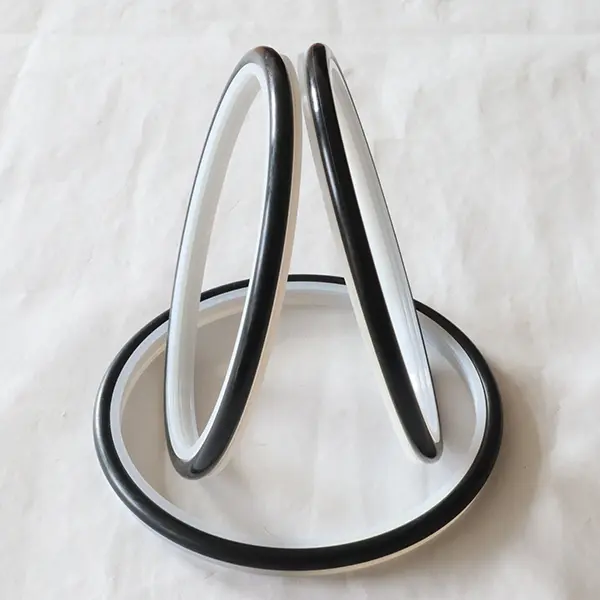

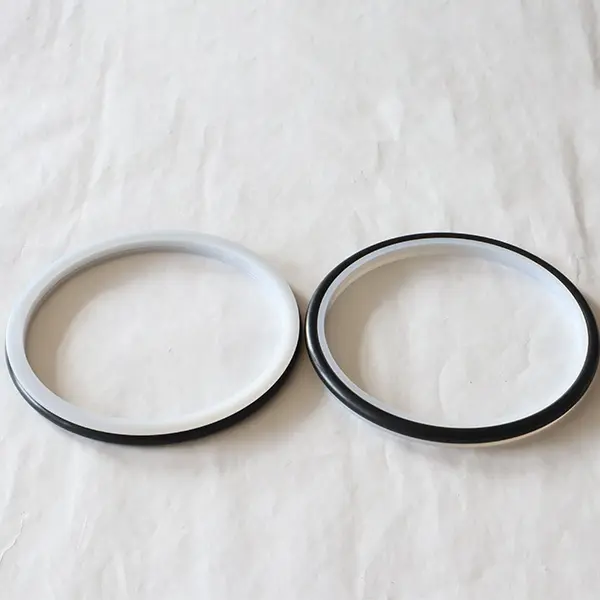

Garniturile rotative ale lui Ruichen Sigiliu pentru suspensia de ciment sunt confecționate din inele de etanșare din dinți din plastic inginerie de înaltă performanță și inele de cauciuc în formă de O. Acestea sunt potrivite pentru condiții de muncă dure, cum ar fi pompele cu piston, pompele de noroi, exercițiile cu șuruburi, platformele de foraj, echipamentele de explorare a uleiului și fabricile de amestecare din beton. Sunt împărțite în două modele: RC2061 și RC2062.
Atât RC2061, cât și RC2062 sunt potrivite pentru etanșarea unidirecțională a mișcărilor reciproce hidraulice și rotative. Au caracteristicile vieții lungi, frecare scăzută, etanșare bună, spațiu structural mic și instalare ușoară, utilizare și întreținere. Proiectarea specială de optimizare a buzelor și a grosimii are un efect bun de etanșare chiar și în media malignă, cum ar fi suspensia de ciment. Atunci când este utilizat pentru etanșarea mediilor de suspensie, vă recomandăm lubrifierea grăsimii între două (sau mai multe) sigilii.
Caracteristici și aplicații ale produsului:
Caracteristici ale produsului:
Viață lungă: combinație de materiale plastice și cauciuc de înaltă funcție, durabilitate puternică.
Fricțiune scăzută: designul optimizat reduce rezistența la rulare și îmbunătățește eficiența.
Sigilare excelentă: design special de buze de etanșare, potrivit pentru media malignă, cum ar fi suspensia de ciment.
Structura compactă: design spațiu mic, instalare ușoară și întreținere.
Se aplică condițiilor de lucru dure: concepute pentru media, cum ar fi nămolul și suspensia de ciment, cu performanțe stabile.
Scenarii de aplicare:
Echipamente de explorare a uleiului, cum ar fi pompe cu piston, pompe de noroi, burghie cu șuruburi, platforme de foraj etc.
Mașini de construcție și echipamente, cum ar fi stațiile de amestecare a betonului.
Alte sigilii reciproce hidraulice și rotative care necesită rezistență la uzură și rezistență la mediul malign.
Avantaje tehnice:
Proiectare specială de optimizare a buzelor și a grosimii pentru a se adapta la condiții de muncă extreme.
Instalare ușoară, costuri reduse de întreținere și durată de viață lungă.
Se aplică mediilor dure, cu uzură ridicată și poluare ridicată.
Sugestii de utilizare:
Când este utilizat pentru suporturi de noroi, se recomandă ungerea și ungerea între două (sau mai multe) sigilii pentru a prelungi durata de viață a sigiliului.

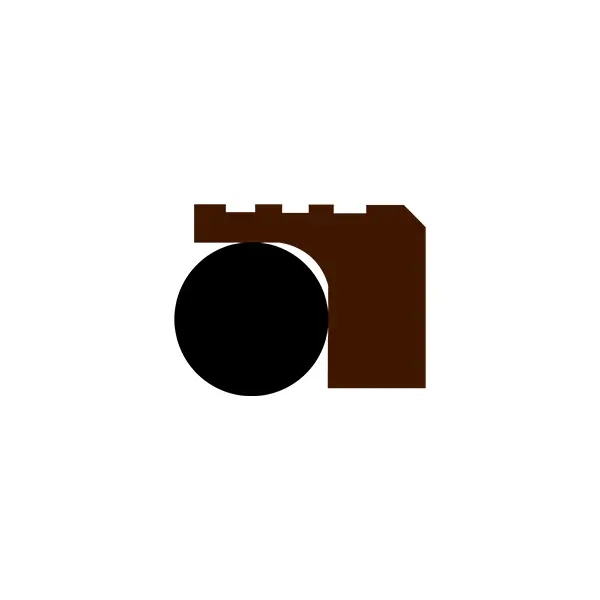

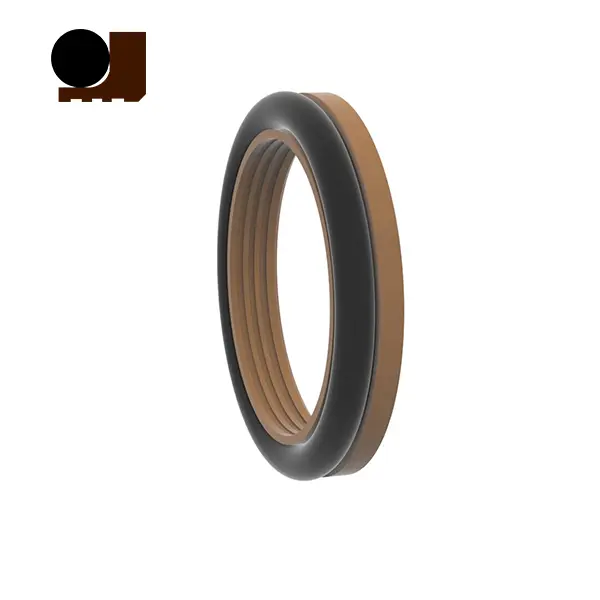

RC2061
Condițiile de lucru aplicabile (valorile limită nu ar trebui să apară în același timp)
| Presiune (MPA) | Temperatură (℃) | Viteză (Domnișoară) | Mediu | |
| Mișcare reciprocă | Mișcare de rotație | |||
| ≤100 | -35 ~+100 (potrivirea O-Ring NBR) | ≤6 | ≤2 | Ulei hidraulic, emulsie, apă, noroi, ulei brut etc. |
| -20 ~+200 (potrivirea O-Ring FKM) | ||||
Selectarea materialelor
1. Materialele cu inel O pot fi selectate: cauciuc nitril R01 (NBR), R02 Fluororubber (FKM), etc.
2. Materialul inelului de etanșare: material standard PTFE4, alte materiale opționale PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etc.
Exemplu de comandă
Model de comandă RC2061-80*91.7*7.6-PTFE4-R01 Diametrul arborelui*Diametru canelură*Cod de lățime de lățime a canelurii

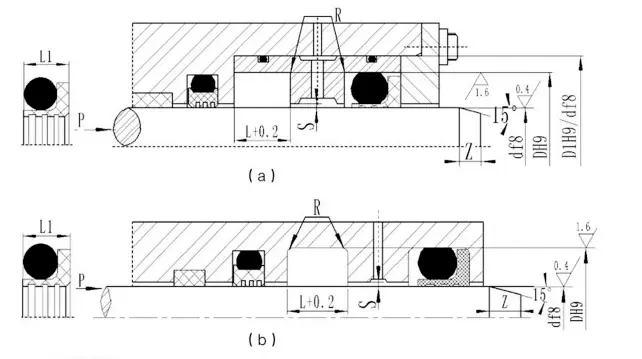

Specificații (orice dimensiune din intervalul de parametri este disponibilă)
| Diametrul arborelui Standard D f8 RC2061 | Diametrul arborelui Tip greu D f8 RC2061-Z | Diametrul canelurii D H9 | Lățimea canelurii L+0.2 | Lățimea sigiliului L1 | Colțuri rotunde RMAX | Clearance radial SMax | Chamfer Zmin | Diametrul sârmei cu inel O. | ||
| <10MPa | <20MPa | <40MPa | ||||||||
| 5 ~ 15,9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15,9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | D+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670,9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Notă: 1. Pentru diametrul arborelui ≤30mm, se recomandă o canelură deschisă.
2. Pentru etanșarea rotativă, duritatea suprafeței arborelui rotativ este recomandată să fie HRC ≥58.
3. Pentru o presiune mai mare de 30MPa, H8/F8 este recomandat pentru diferența de extrudare.

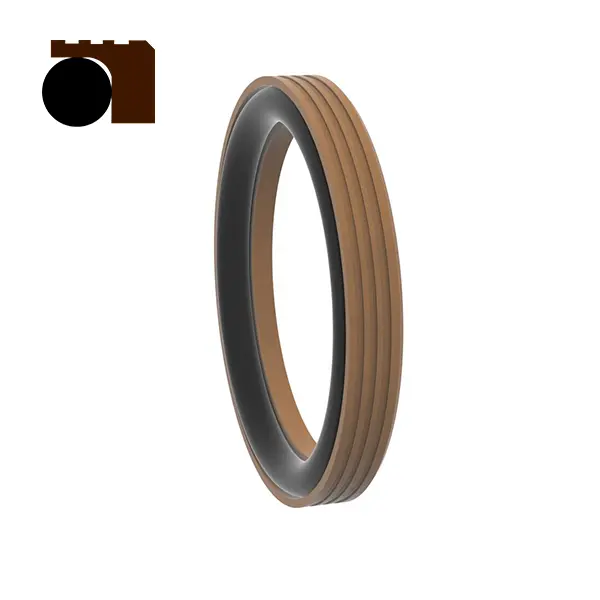

RC2062 Condițiile de lucru aplicabile (valorile limită nu ar trebui să apară în același timp)
| Presiune (MPA) | Temperatură (℃) | Viteză (Domnișoară) | Mediu | |
| Mișcare reciprocă | Mișcare de rotație | |||
| ≤100 | -35 ~+100 (potrivirea O-Ring NBR) | ≤6 | ≤2 | Ulei hidraulic, emulsie, apă, noroi, ulei brut etc. |
| -20 ~+200 (potrivirea O-Ring FKM) | ||||
Selectarea materialelor
1. Materialele cu inel O pot fi selectate: cauciuc nitril R01 (NBR), R02 Fluororubber (FKM), etc.
2. Materialul inelului de etanșare: material standard PTFE4, alte materiale opționale PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etc.
Exemplu de comandă
Model de comandă RC2062-80*68.3*7.6-PTFE4-R01 Model-Cilindru Diametru*Diametru canelură*Cod de lățime a canelurii

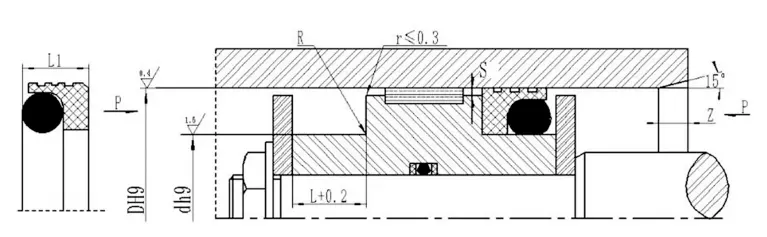

Specificații (orice dimensiune din intervalul de parametri este disponibilă)
| Gama de deschidere Tip standard D H9 RC2062 | Gama de deschidere Tip greu D H9 RC2062-Z | Diametrul canelurii D H9 | Lățimea canelurii L+0.2 | Lățimea de etanșare L1 | Colțuri rotunde rMax | Clearance radial sMax | Chamfer Z.min | Diametrul sârmei cu inel O. | ||
| <10MPa | <20MPa | <40MPa | ||||||||
| 8 ~ 12,9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24,9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51,9 | 13 ~ 24,9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127,9 | 25 ~ 51,9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127,9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Notă: 1. Pentru diametrul cilindrului ≤ 30mm, se recomandă utilizarea canelurii deschise.
2. Pentru o presiune mai mare de 30MPa, se recomandă utilizarea H8/F8 pentru diferența de extrudare.
