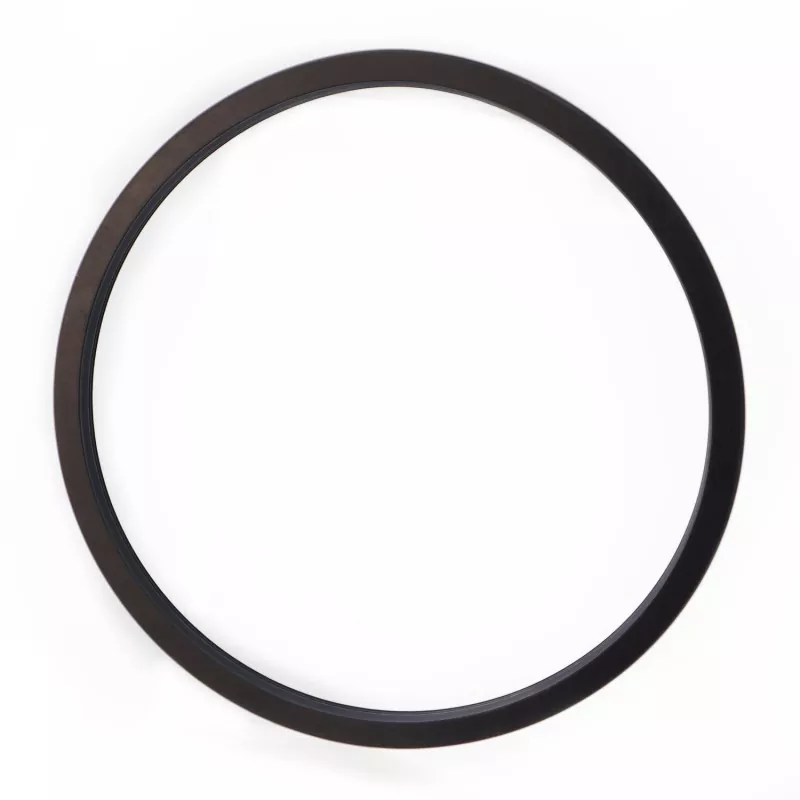

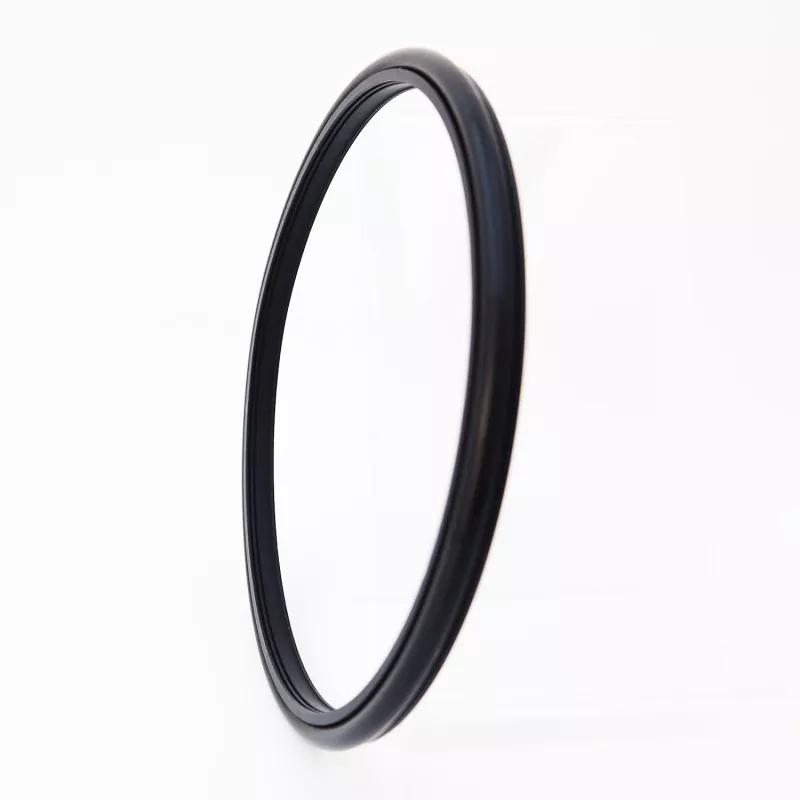

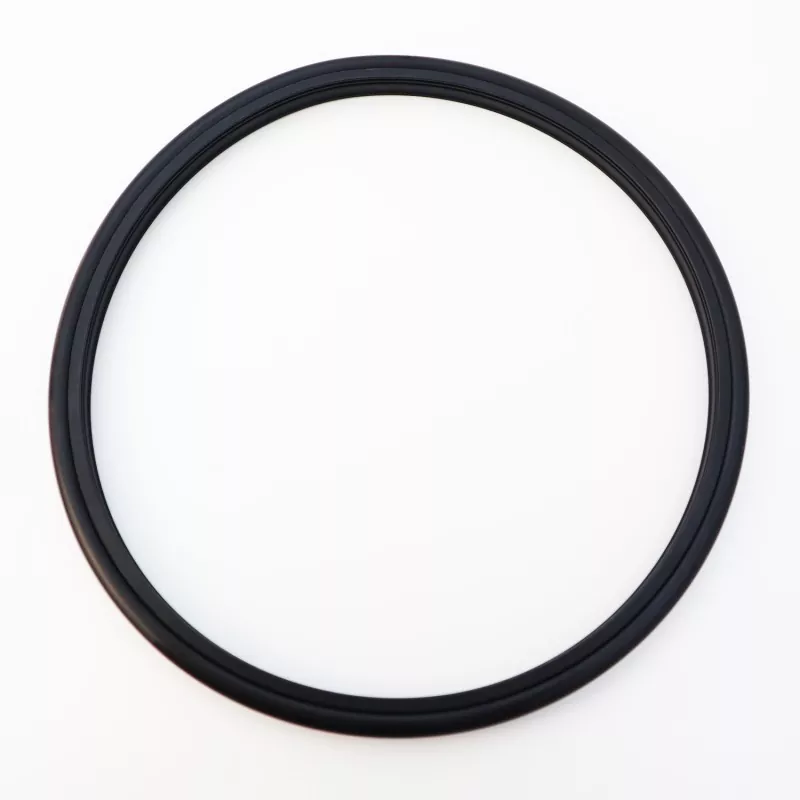

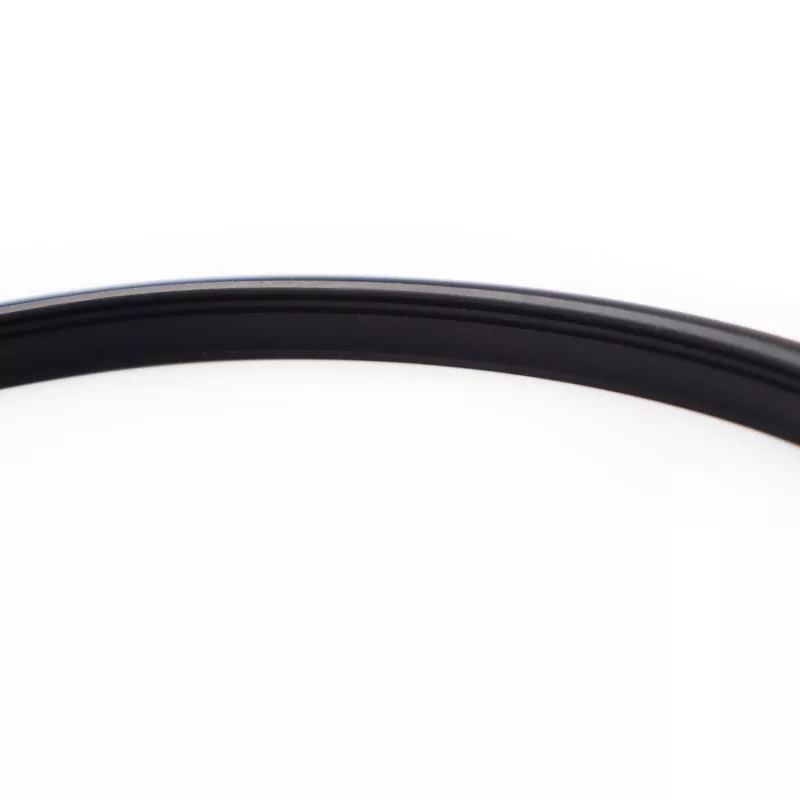

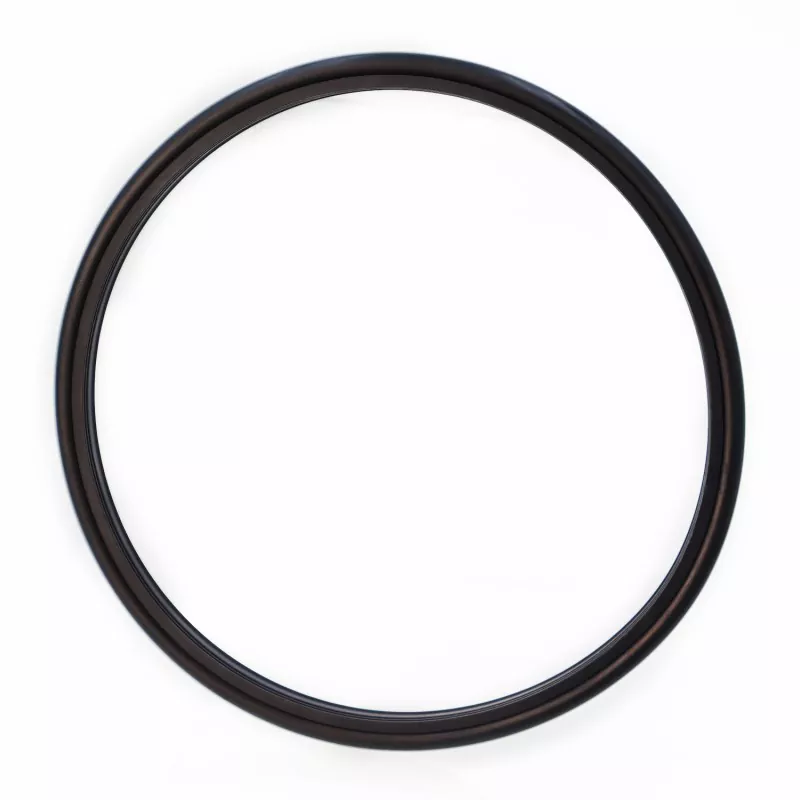

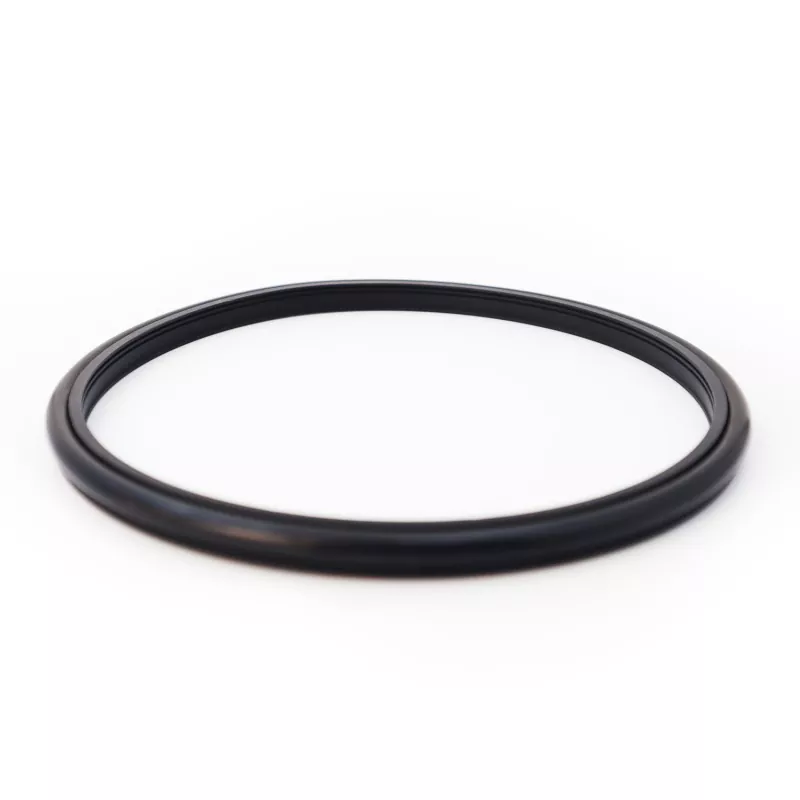

Garnitura combinată cu dinți armat RC2061 (concepută pentru etanșarea șlamului de ciment) constă dintr-un inel de etanșare dintat special conceput din plastic tehnic de înaltă performanță și un inel O de cauciuc; este potrivit pentru etanșarea unidirecțională în aplicații hidraulice alternative și rotative. Grosimea sa optimizată a buzelor rezistă la eroziunea de la nămolul de ciment și impuritățile noroiului, asigurând etanșare fiabilă și frecare redusă, necesitând în același timp spațiu minim de instalare. Designul facilitează asamblarea și întreținerea ușoară și atenuează eficient degradarea rapidă a etanșării cauzată de particulele din mediu.
Este utilizat în principal în aplicații precum pompele cu piston, pompele de noroi, instrumentele de foraj cu șurub, instalațiile de foraj, echipamentele de explorare a petrolului și instalațiile de amestecare a betonului. Caracteristicile cheie includ o durată lungă de viață, frecare scăzută, performanță excelentă de etanșare, amprentă compactă și ușurință de instalare și întreținere.
Când este utilizat pentru a etanșa medii asemănătoare noroiului, se recomandă injectarea grăsimii lubrifiante între cele două (sau mai multe) elemente de etanșare.
Valorile limită nu trebuie să apară simultan.
|
Presiune (MPa) |
Temperatura (°C) |
Viteza (m/s) |
Mediu |
|
|
Mișcare alternativă |
Mișcare de rotație |
|||
|
≤100 |
-35 până la +100 (cu inel O NBR) |
≤6 |
≤2 |
Apă, nămol, țiței, ulei hidraulic, emulsie |
|
-20 până la +200 (cu inel O FKM) |
||||
1. Materialele compatibile pentru inele O includ: cauciuc nitrilic RO1 (NBR), fluoroelastomer RO2 (FKM), etc.
2. Material inel de etanșare: Material standard PTFE4; alte materiale disponibile includ PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 etc.
Model de comandă: RC2061-80*91.7*7.6-PTFE4-R01 (Model - Diametrul arborelui * Diametrul canelurii * Lățimea canelurii - Cod material)
Disponibil în orice mărime în intervalul specificat.
|

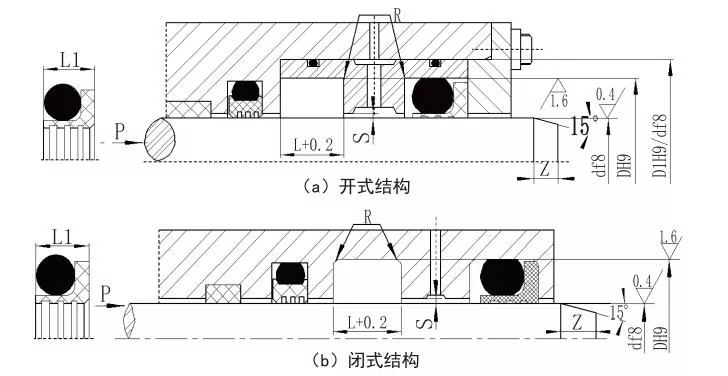

Gama de diametre a arborelui Tip standard d f8 RC2061 |
Gama de diametre a arborelui Greutate d f8 RC2061-Z |
Diametrul canelurii D H9 |
Lățimea canelurii L+0,2 |
Latimea sigiliului L1 |
Raza colțului Rmax |
Joc radial Smax |
Teşitură Zmin |
Diametrul secțiunii transversale a inelului O |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Notă: 1. Pentru diametrele arborelui ≤30 mm, se recomandă un design cu canelură deschisă.
2. Pentru aplicațiile de etanșare rotativă, se recomandă o duritate a suprafeței arborelui de HRC ≥58.
3. Pentru presiuni care depășesc 30 MPa, se recomandă o potrivire H8/f8 pentru golul de extrudare.
