1. Rezistență chimică excelentă
2. Gamă largă de temperatură de funcționare
3. Potrivit pentru lubrifiere cu ungere scăzută și fără ulei
4. Frecare scăzută pentru un consum minim de energie
5. Potrivit pentru viteze liniare mari
6. Fără efect de alunecare, rezistență scăzută la pornire după timp prelungit de nefuncționare
7. Potrivit pentru arbori rotativi neîntăriți (cu o selecție adecvată de garnituri cu buze din PTFE)
8. Potrivit pentru aplicații de înaltă presiune
Aplicațiile tipice includ: compresoare rotative, compresoare cu șurub, transmisii/cutii de viteze, suflante, motoare, mașini-unelte, pompe, motoare hidraulice, centrifuge etc.
Cerințe de duritate pentru suprafețele de împerechere
Duritate recomandată: HRC ≥ 58. Duritatea necesară depinde de mulți factori; pentru aplicații de joasă presiune și viteză redusă, arborii rotativi mai moi sunt, de asemenea, potriviti. Pentru metalele moi, se recomandă garniturile cu buze PTFE6.
Cerințe de calitate pentru suprafețele de împerechere Ra=0,2-0,63 um Rz=1-3um Rmax=1-4um
|
Forma în secțiune transversală |
Model |
Presiune |
Temperatură |
Viteză |
Mediu |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
Petrol, gaz, apă etc. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
Petrol, gaz, apă etc. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
Petrol, gaz, apă etc. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
Petrol, gaz, apă etc. |
Etanșare cu recirculare în spirală dinamică fluidă: tipul RCS-D utilizează o etanșare cu buze cu un model de recirculare în spirală, îmbunătățind performanța de etanșare. Arborele rotativ este permis să se rotească doar într-o singură direcție.

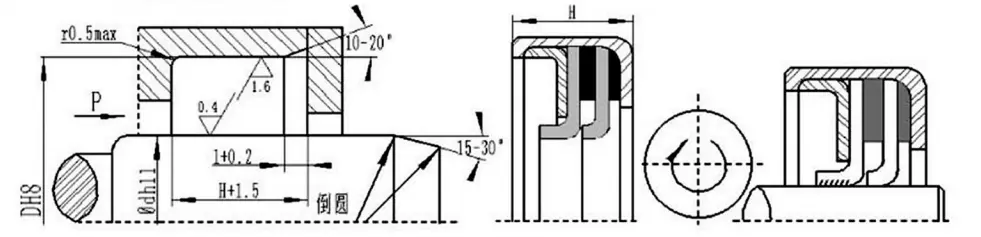

Cerințe privind locația de instalare
Exemplu de comandă: RCS-A-65×85×10 Model - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8,5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7,5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7,5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7,5 |
120*140*10 |
180*210*8,5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7,5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8,5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7,5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7,5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7,5 |
150*180*8,5 |
|
Vă rugăm să contactați compania noastră; modelul RC2057 ofera produse cu o lungime maxima de 1600mm.
Ghid de instalare a garniturii de ulei PTFE
1. Curățați și lubrifiați simeringul și toate piesele de instalare;
2. Înainte de instalare, etanșarea de ulei trebuie montată pe un arbore neted cu același diametru ca arborele pentru a preveni strângerea excesivă și eșecul instalării și pentru a evita supraîncălzirea în timpul funcționării inițiale;
3. Înainte de instalare, aplicați etanșant (cum ar fi Loctite 601 sau 641) pe circumferința exterioară și pe fața de capăt a etanșării de ulei pentru a preveni scurgerile la diametrul exterior;
4. La montarea buzei de etanșare din PTFE pe arbore, buza etanșării PTFE trebuie protejată pentru a preveni deteriorarea buzei de etanșare de la filete, caneluri etc.;
5. Trebuie folosit un manșon de ghidare pentru a instala simeringul de ulei din PTFE pentru a proteja buza de deteriorare. Manșonul de ghidare are un unghi conic de 15 grade la capătul de ghidare, iar orificiul interior al celuilalt capăt este o potrivire de alunecare pe arbore. Diametrul exterior al manșonului de ghidare este diametrul arborelui + 1 mm, cu o suprafață netedă și margini rotunjite. Vezi Figura 1 pentru instalarea simeringului de ulei din PTFE;
6. Materialul manșonului de ghidare este recomandat să fie din plastic dur;
7. După ce simeringul este instalat, acesta trebuie fixat cu un dispozitiv de prindere și etanșat cu material de etanșare pe circumferința exterioară și pe fața de capăt. Vezi Figura 2 pentru fixarea simeringului de ulei din PTFE.

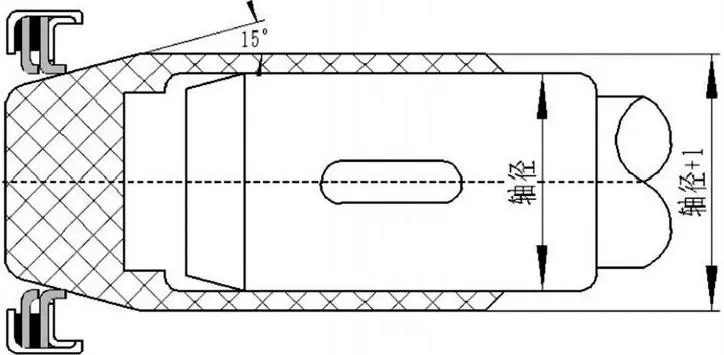

Figura 1. Instalarea garniturii de ulei PTFE.

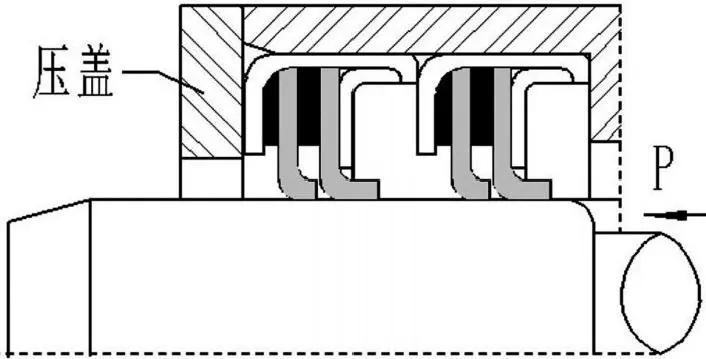

Figura 2. Fixarea simeringului PTFE.
