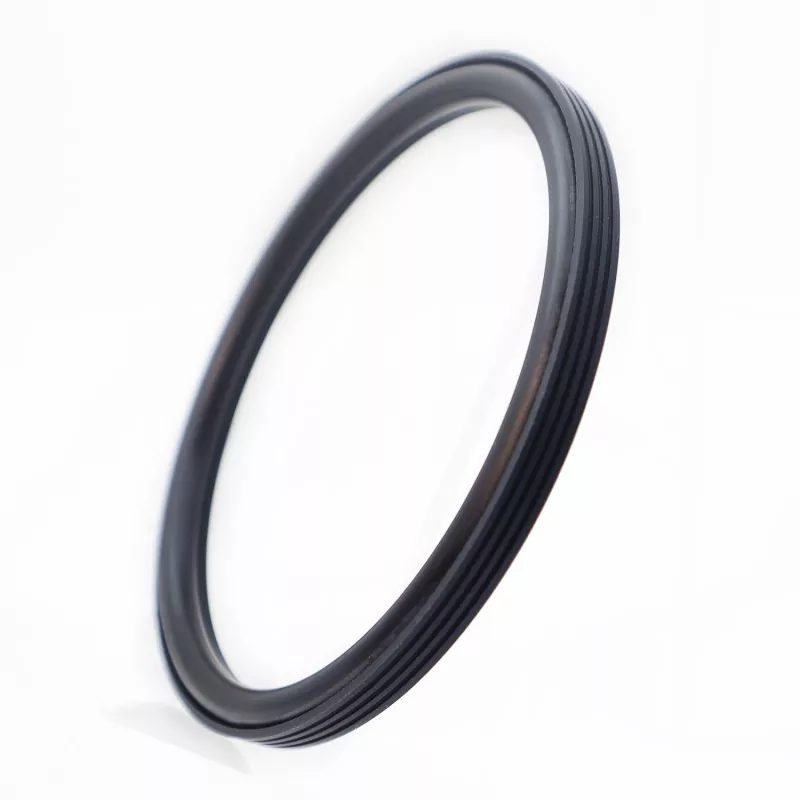

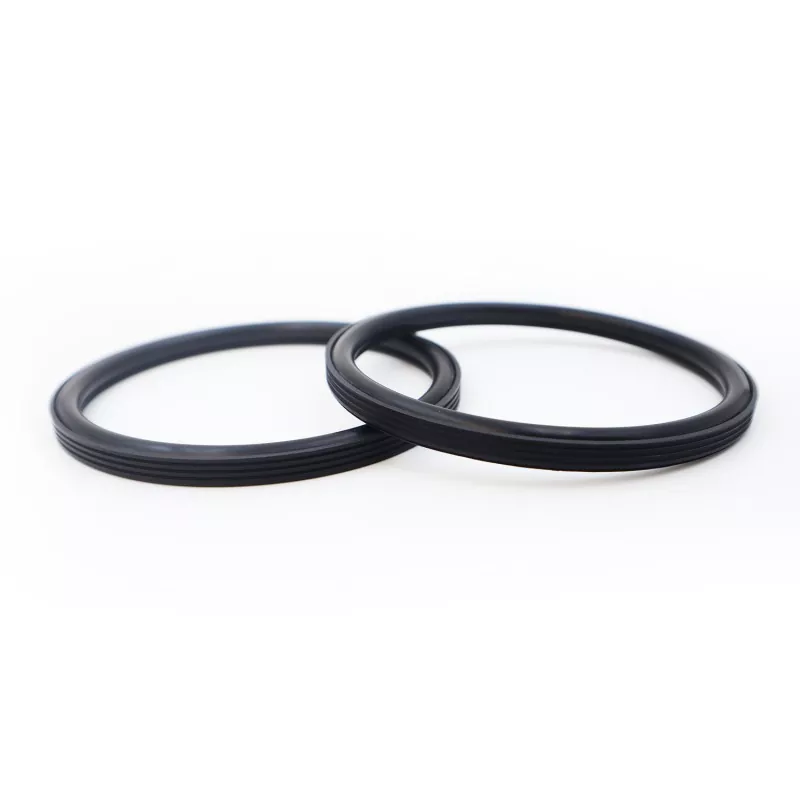

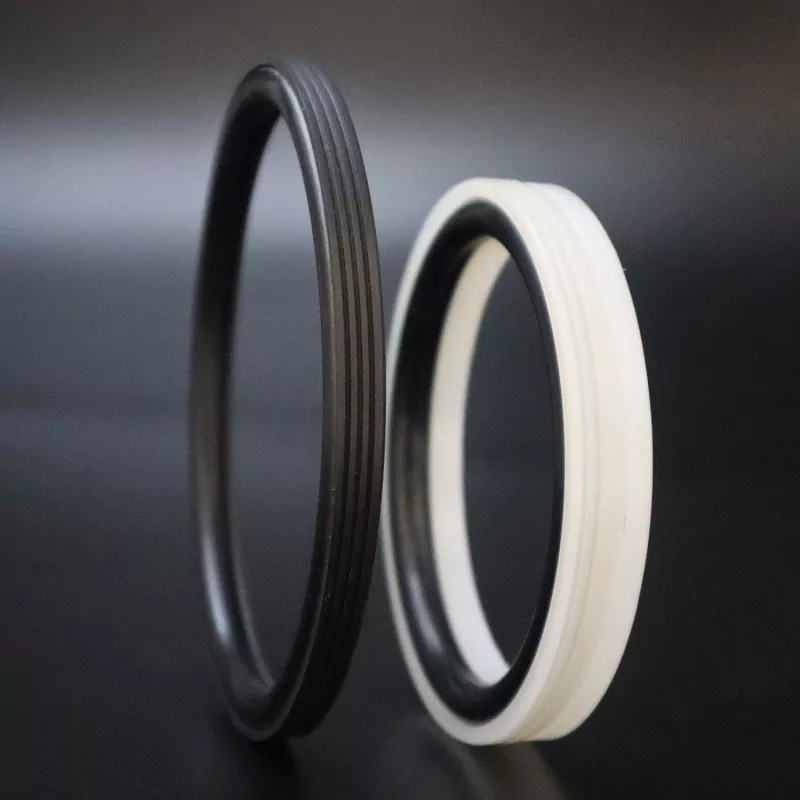

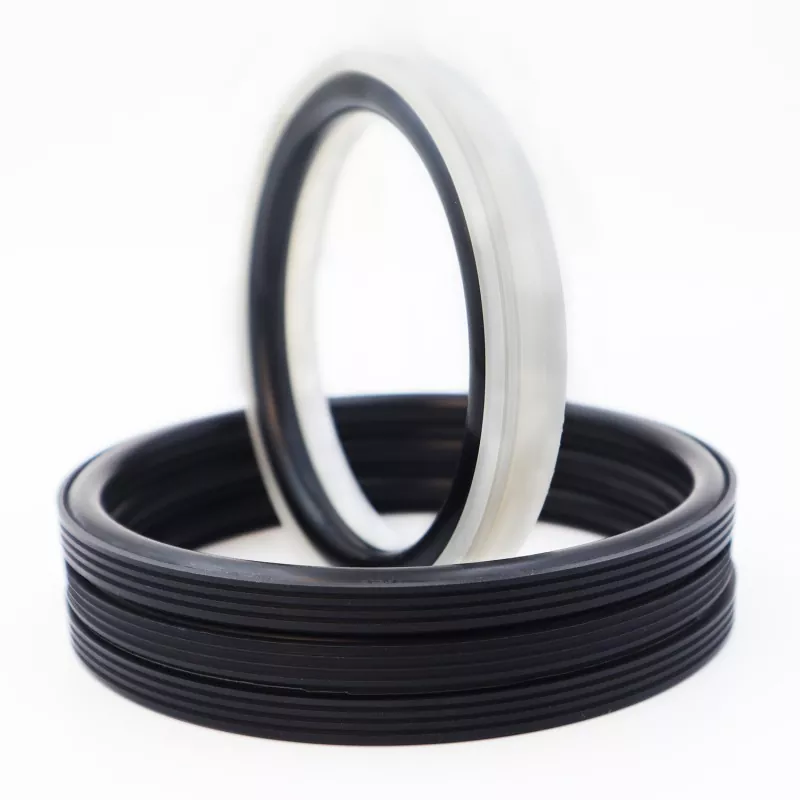

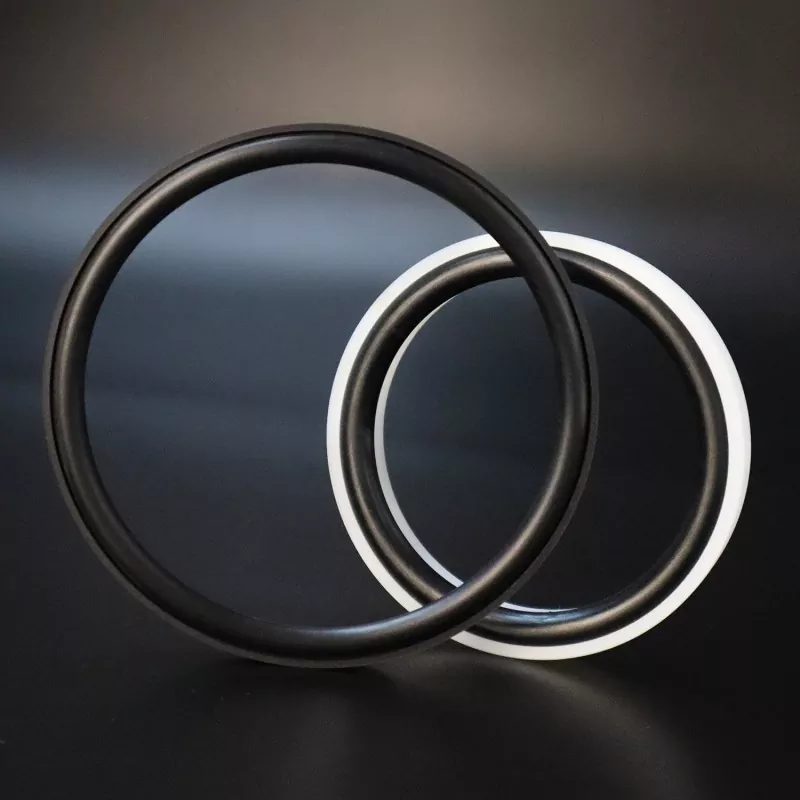

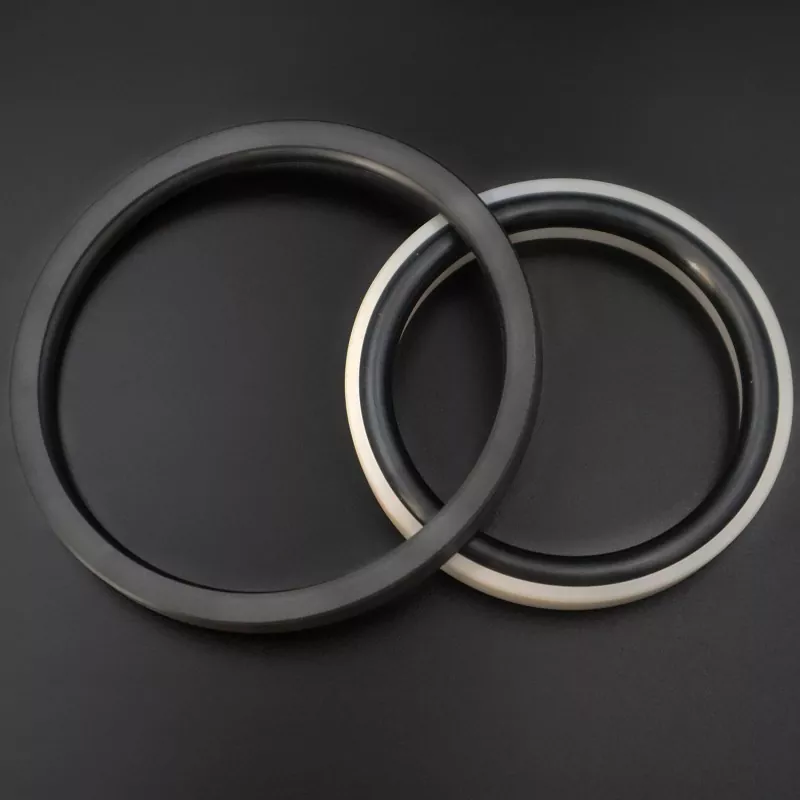

Etanșarea pistonului cu dinți armat RC2062 constă dintr-un inel de etanșare dintat special conceput din plastic tehnic de înaltă performanță și un inel O de cauciuc; este potrivit pentru etanșarea unidirecțională în aplicații hidraulice alternative și rotative.
Are o durată de viață lungă, frecare scăzută, performanță excelentă de etanșare, o amprentă compactă și ușurință de instalare și întreținere. Designul optimizat al buzei de etanșare și al grosimii asigură o etanșare eficientă chiar și atunci când este expus la medii dure, cum ar fi nămolul de ciment.
Cu structura sa generală compactă, minimizează cerințele de spațiu de instalare și facilitează asamblarea convenabilă la fața locului și întreținerea ulterioară. Acesta servește ca o soluție de etanșare fiabilă pentru camerele pistonului în aplicațiile de manipulare a nămolului. Invităm producătorii de echipamente industriale să evalueze, să compare și să plaseze comenzi în vrac pentru acest produs.
Valorile limită nu trebuie să apară simultan.
|
Presiune (MPa) |
Temperatura (°C)
|
Viteza (m/s) |
Mediu |
|
|
Mișcare alternativă |
Mișcare de rotație |
|||
|
≤100 |
-35 până la +100 (cu inel O NBR) |
≤6 |
≤2 |
Apă, nămol, țiței, ulei hidraulic, emulsie |
|
-20 până la +200 (cu inel O FKM) |
||||
1. Materialele compatibile pentru inele O includ: cauciuc nitrilic RO1 (NBR), fluoroelastomer RO2 (FKM), etc.
2. Material inel de etanșare: Material standard PTFE4; alte materiale disponibile includ PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 etc.
Model de comandă: RC2062-80*68.3*7.6-PTFE4-R01
Model - Diametrul alezajului * Diametrul canelurii * Lățimea canelurii - Cod material
Este disponibilă orice dimensiune în limitele parametrilor
|

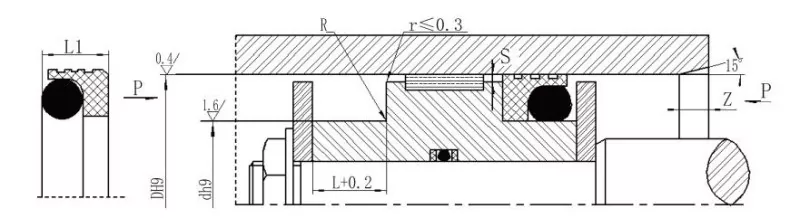

Gama de dimensiuni ale alezajului Tip standard D H9 RC2062 |
Gama alezajului Greutate D H9 RC2062-Z |
Diametrul canelurii d h9 |
Lățimea canelurii L+0,2 |
Latimea sigiliului L1 |
Raza colțului Rmax |
Joc radial Smax |
Teşitură Zmin |
Diametrul secțiunii transversale a inelului O |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24,9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24,9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Notă: 1. Pentru diametre ale alezajului ≤30 mm, se recomandă un design cu canelură deschisă.
2. Pentru presiuni care depășesc 30 MPa, se recomandă o potrivire H8/f8 pentru spațiul de extrudare.
