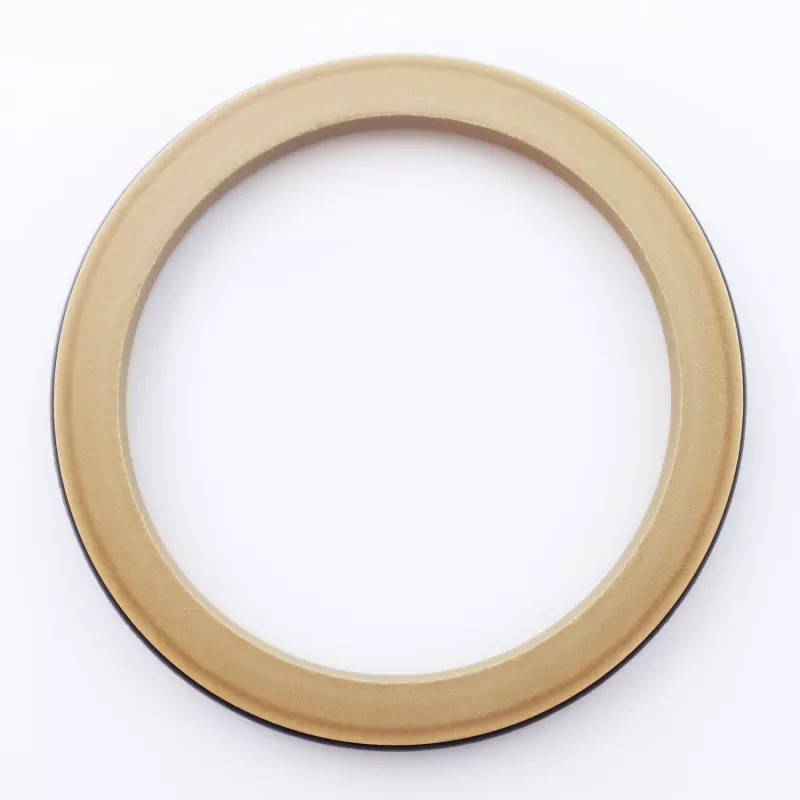

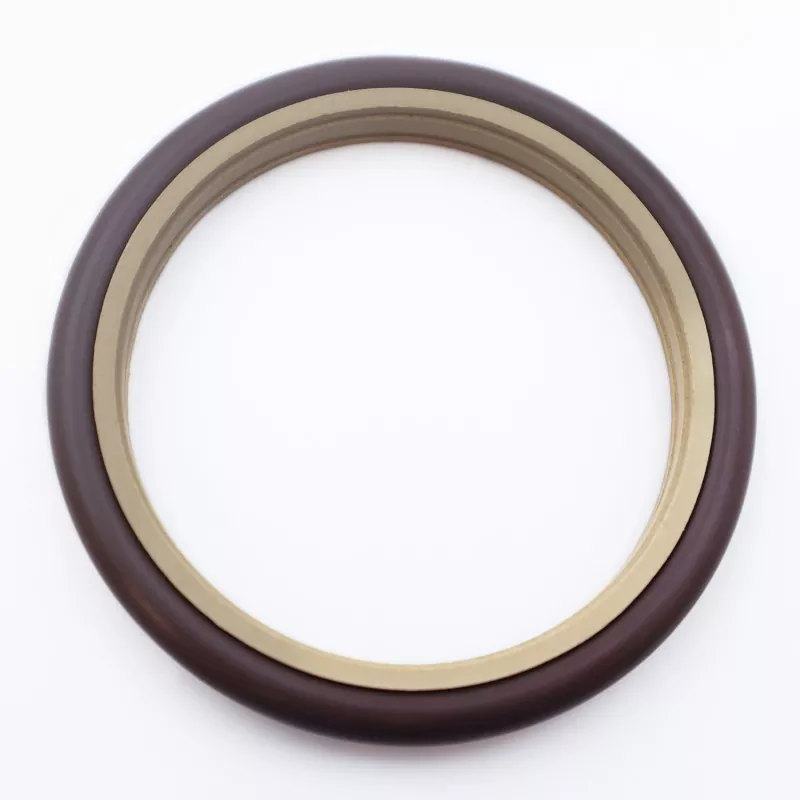

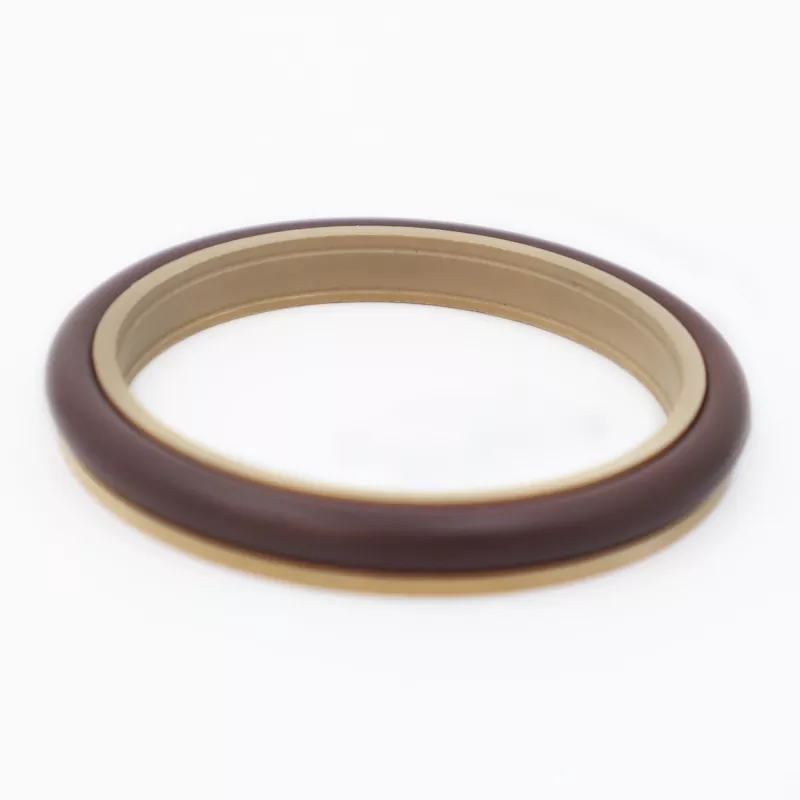

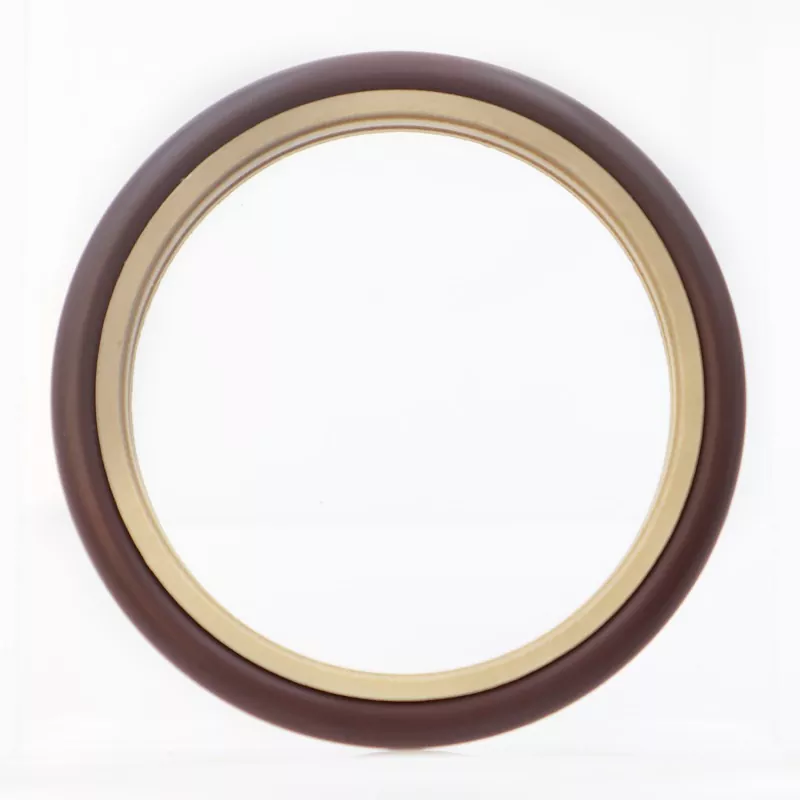

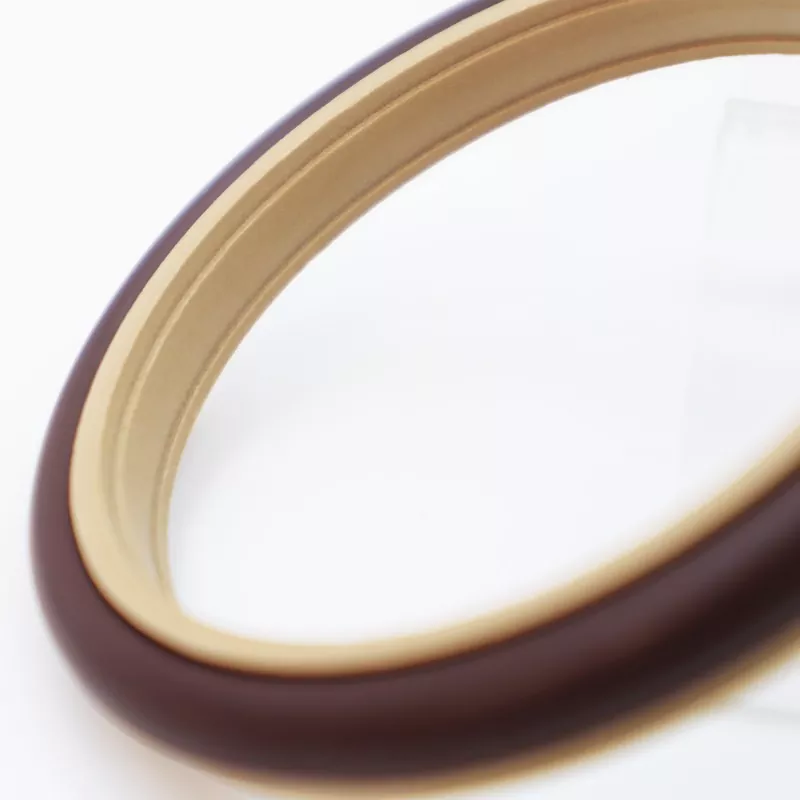

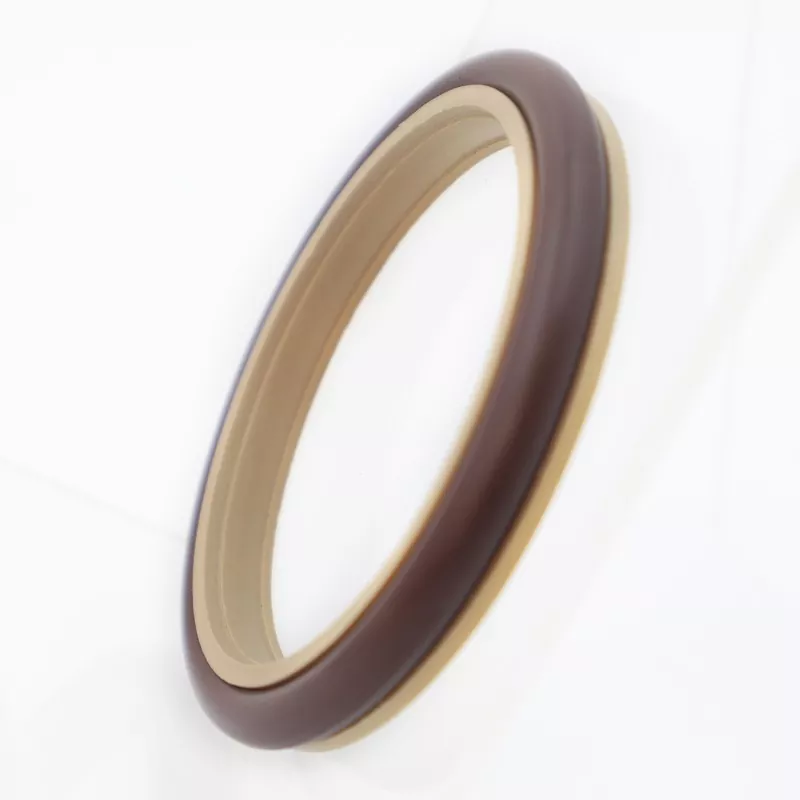

Garnitura de etanșare a arborelui rotativ RC2051-B/G este alcătuită dintr-un inel de etanșare dintat din PTFE umplut și un inel O de cauciuc. Este proiectat pentru etanșarea unidirecțională în aplicații hidraulice și pneumatice care implică atât mișcare alternativă, cât și mișcare rotativă. Caracteristicile cheie includ o durată lungă de viață, frecare scăzută, performanță excelentă de etanșare și un design compact. Oferă, de asemenea, rezultate de etanșare remarcabile și rezistență minimă la frecare în aplicațiile de etanșare rotativă hidraulică cu apă.
Menține performanța de etanșare fiabilă chiar și în condiții de funcționare rotativă hidraulică cu apă, reducând eficient uzura suprafeței arborelui și minimizând riscul de scurgere a echipamentului. Salutăm întrebările clienților OEM cu privire la selecția produselor, compararea și achiziția în vrac.
Valorile limită nu trebuie să apară simultan.
|
Presiune (MPa) |
Temperatura (°C) |
Valoarea PV de referință (MPa·m/s) |
Viteza de referinta (m/s) |
Mediu |
|
≤70 (tip standard) |
-35 până la +100 (inel O NBR) |
≤10 |
<2 |
Ulei hidraulic, emulsie, apă, aer etc. |
|
≤30 (tip de mare viteză) |
-20 până la +200 (inel O FKM) |
<6 |
1. Materialele compatibile pentru inele O includ: cauciuc nitrilic RO1 (NBR), cauciuc fluor RO2 (FKM), etc.
2. Material inel de etanșare: Material standard PTFE4; alte opțiuni disponibile includ PTFE1, PTFE2, PTFE3 și PTFE5.

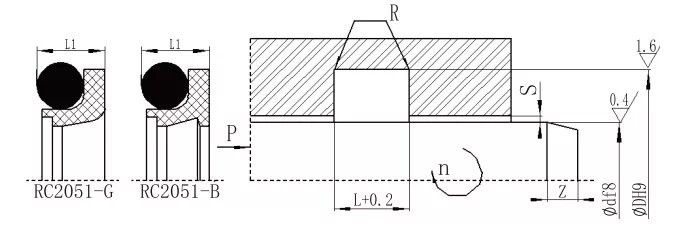

Model de comandă: RC2051—80x91,7x7,6—PTFE3—R01
Model - d x D x L - Cod Material
Sunt disponibile specificații în intervalele specificate.
|
d f8 Tip standard RC2051 |
d f8 Lucrări ușoare RC2051-Q |
d f8 Greutate RC2051-Z |
D H9 |
L+0,2 |
L1 |
Rmax |
Smax |
Zmin |
do |
||
|
<10MPa |
<20MPa |
<40MPa |
|||||||||
|
-- |
5~15,9 |
-- |
d+4,5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~15,9 |
16~38,9 |
-- |
d+6,3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
39~107,9 |
5~15,9 |
d+8,2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
108~670,9 |
16~38,9 |
d+11,7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
671~999 |
39~107,9 |
d+15,5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
1000-1599 |
108~670,9 |
d+19,4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥1600 |
671~999 |
d+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000-1599 |
d+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Notă: 1. Pentru diametrele arborelui ≤30 mm, se recomandă un design cu canelură deschisă.
2. Se recomandă ca duritatea suprafeței arborelui rotativ să depășească HRC 58.
