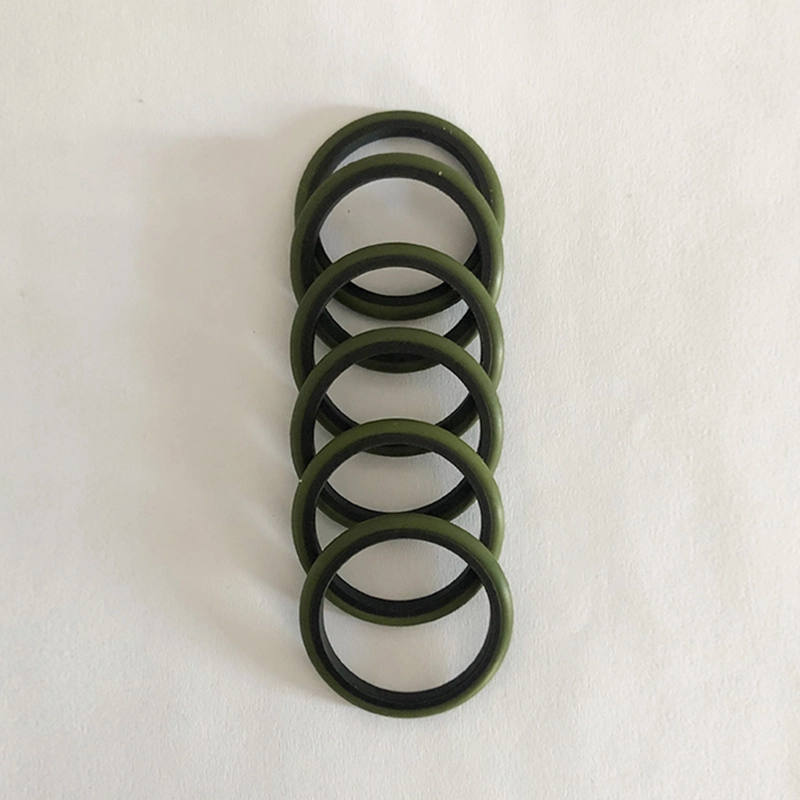

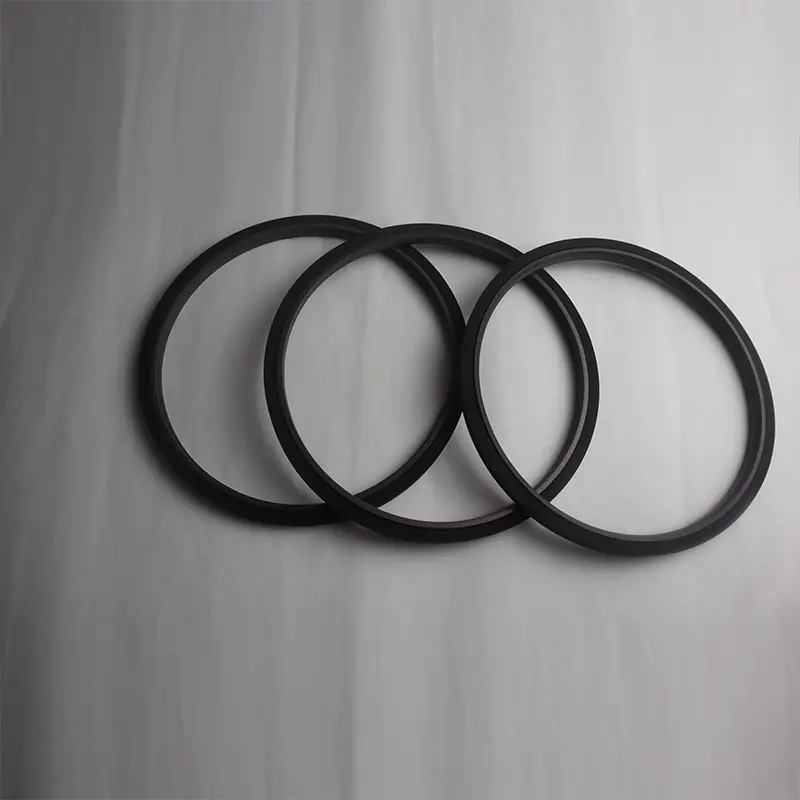

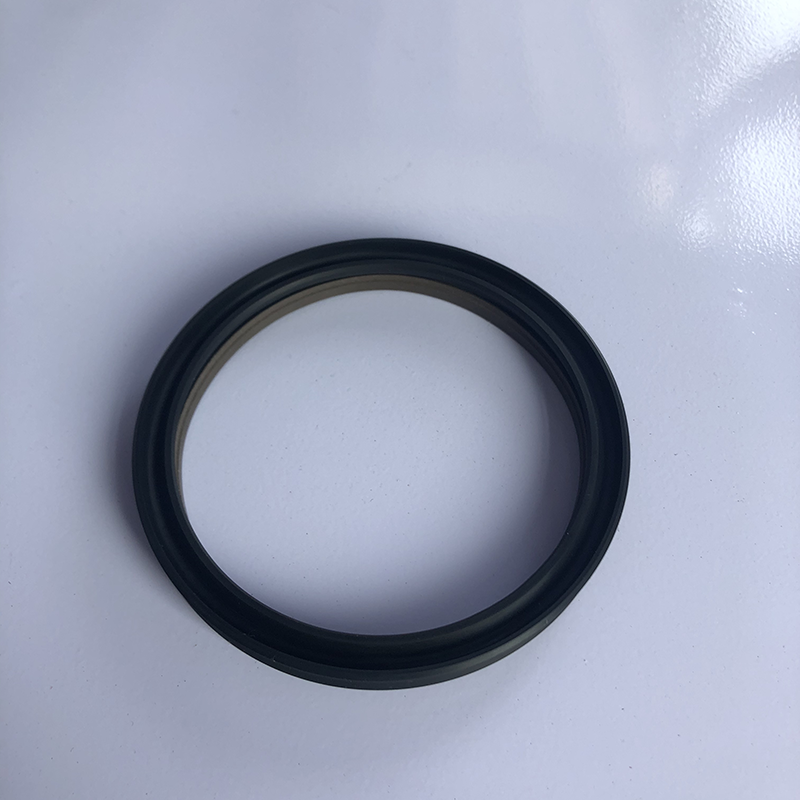

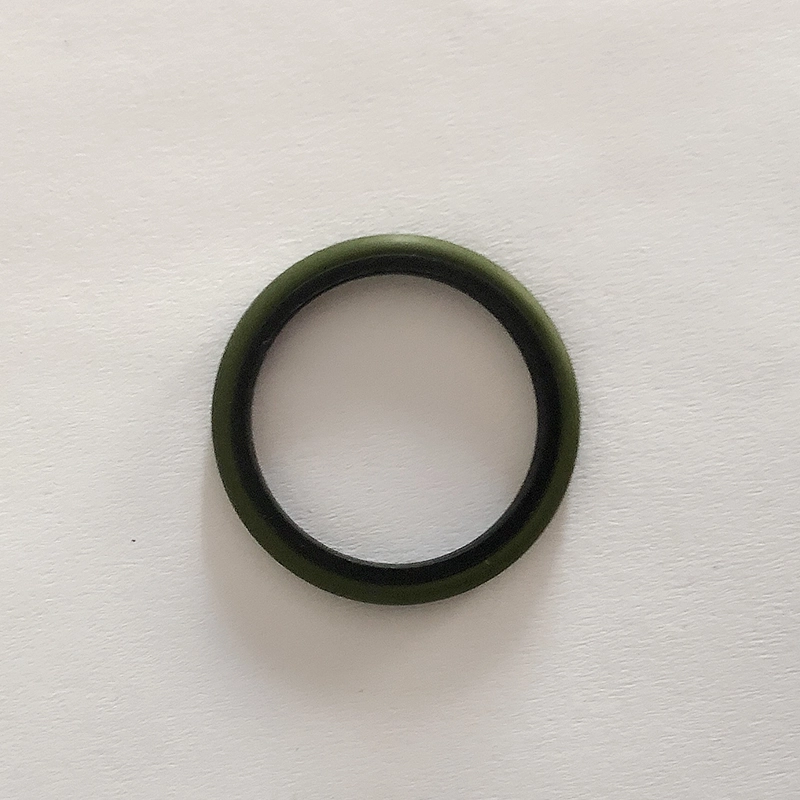

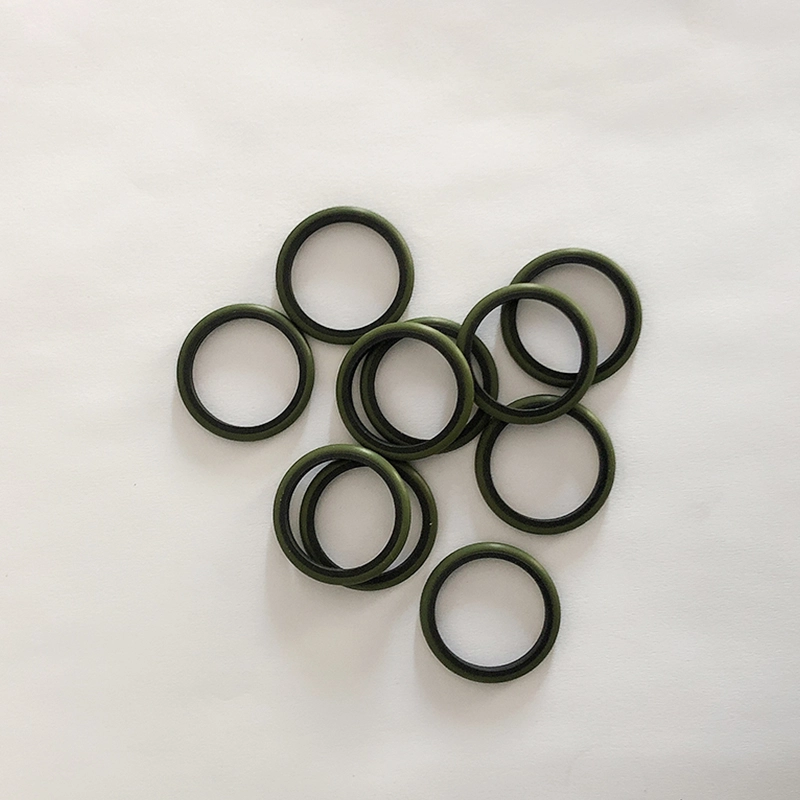

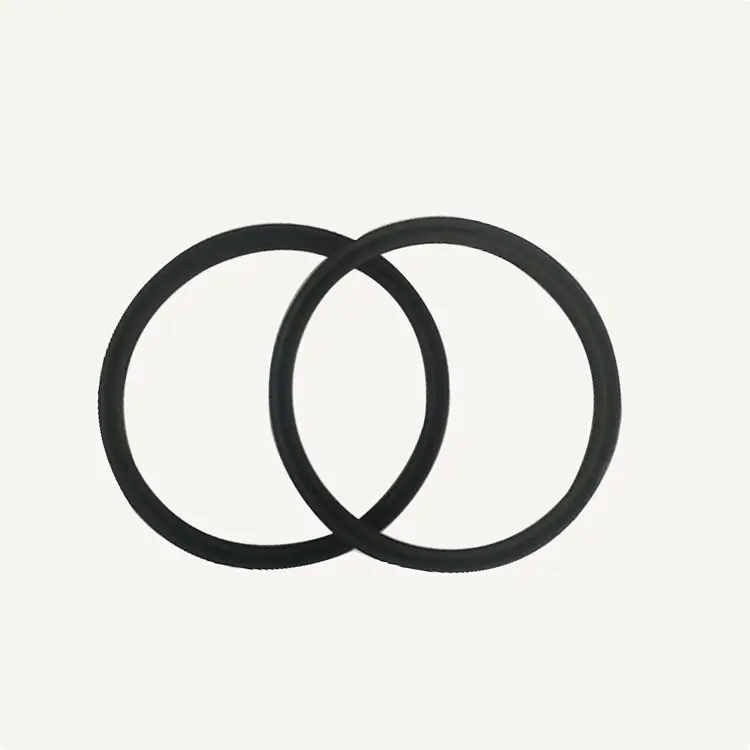

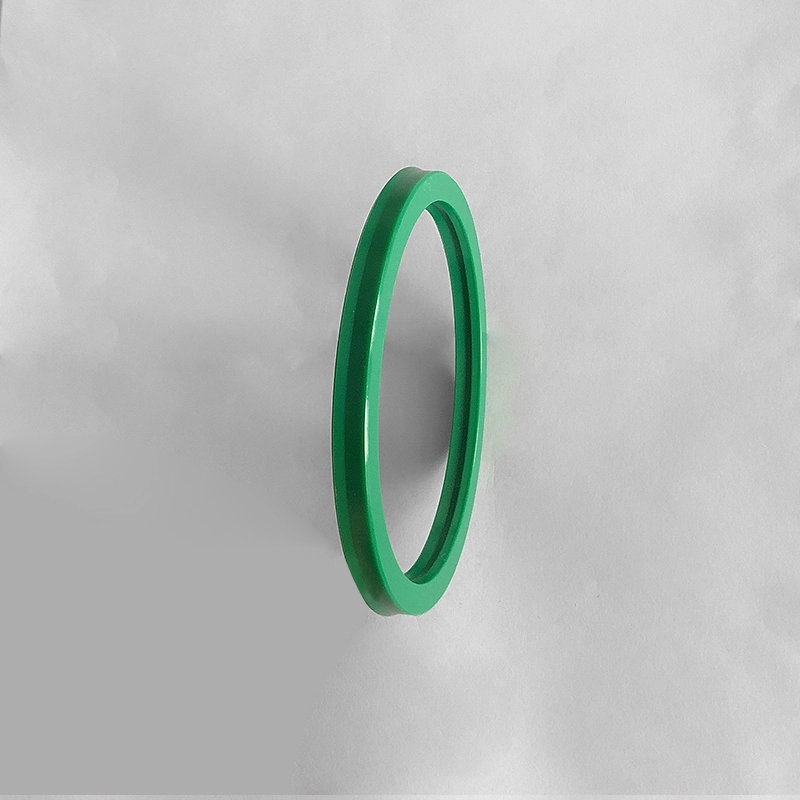

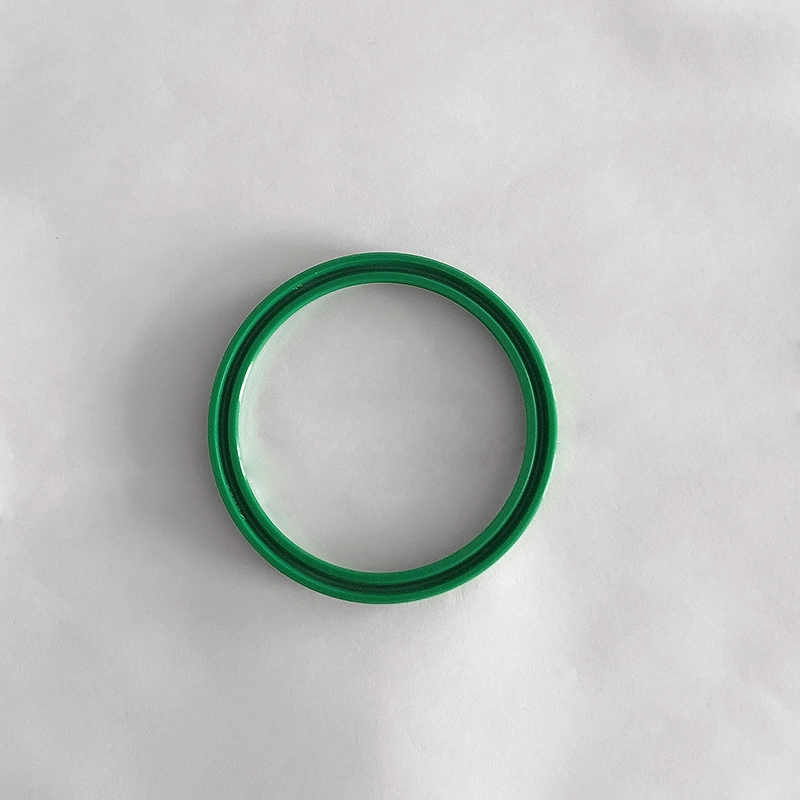

Ruichen Seals are o experiență vastă în producerea și dezvoltarea de sigilii și materiale de etanșare. Garniturile noastre de tije hidraulice includ o varietate de modele diferite. Puteți face o alegere adecvată pe baza informațiilor detaliate de mai jos sau puteți contacta pentru a obține o soluție de etanșare mai potrivită și mai personalizată.

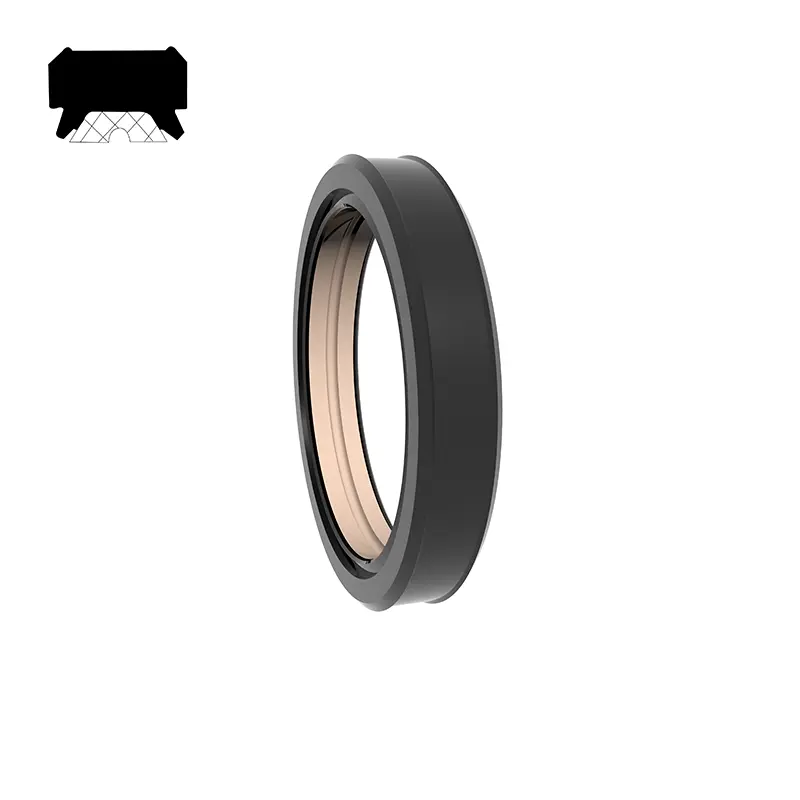

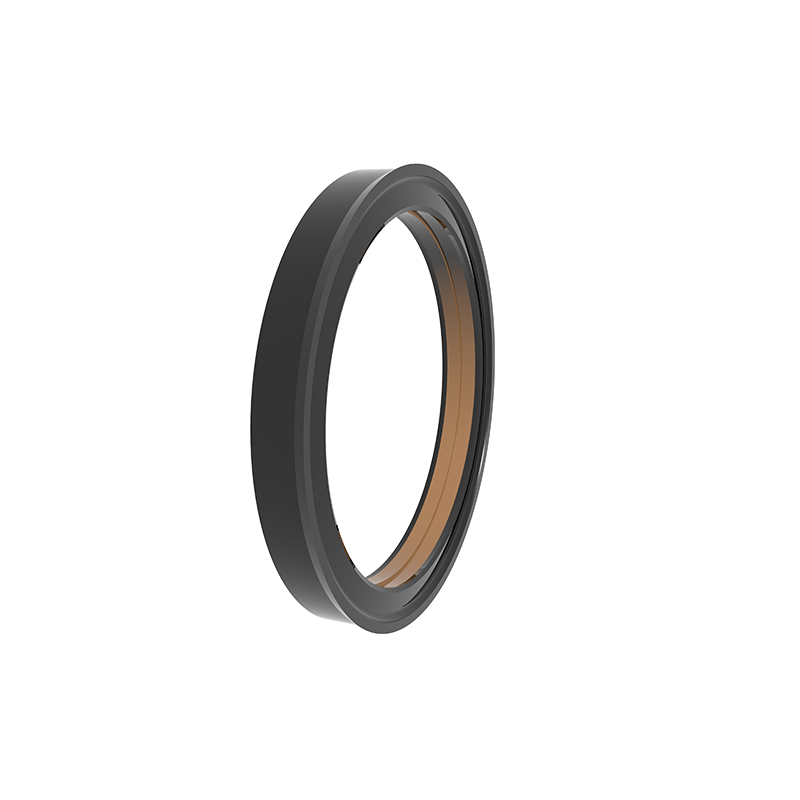

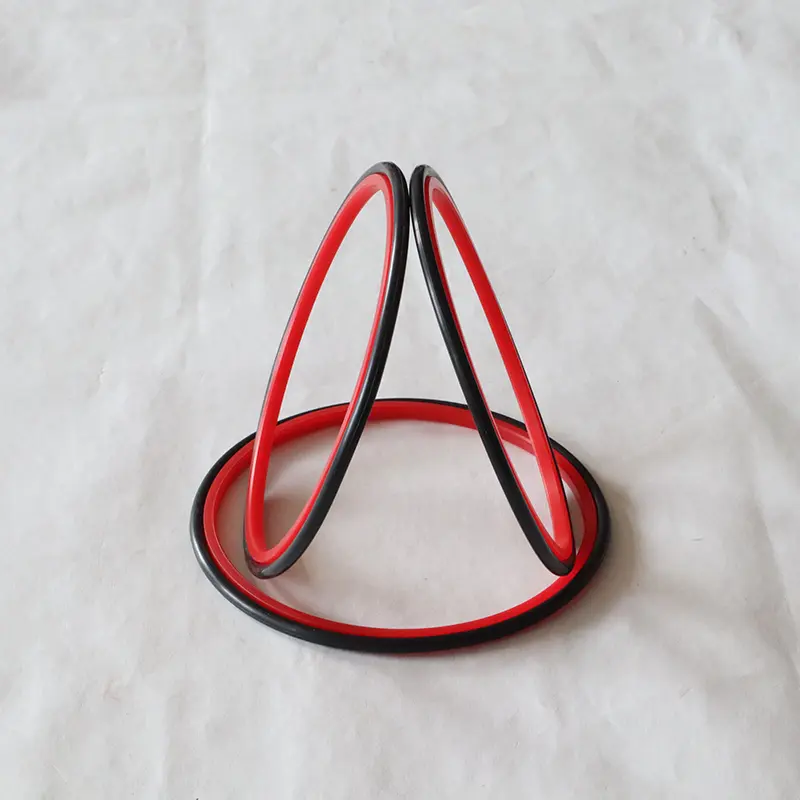

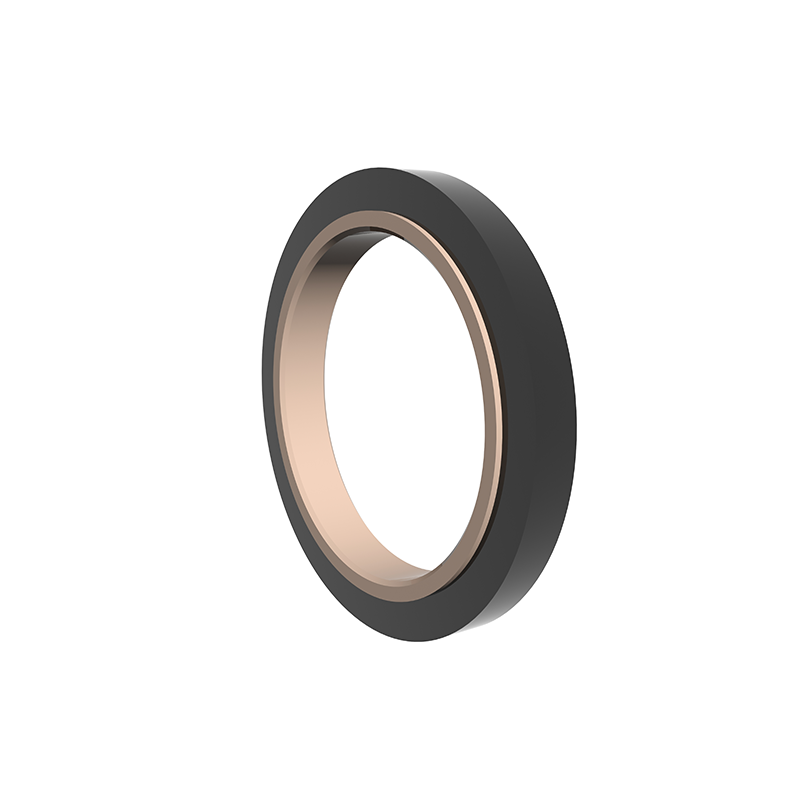

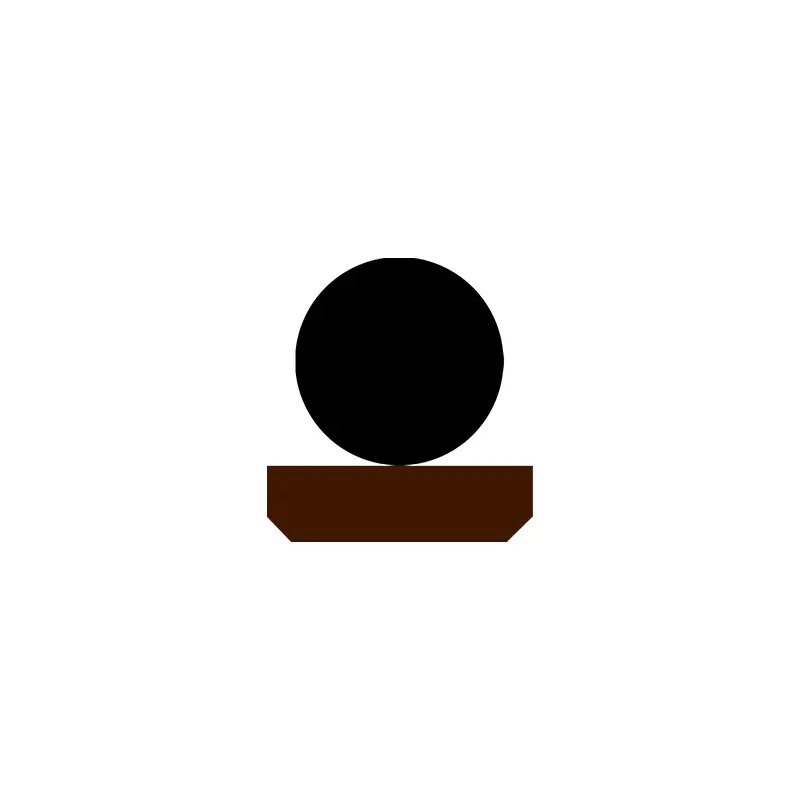

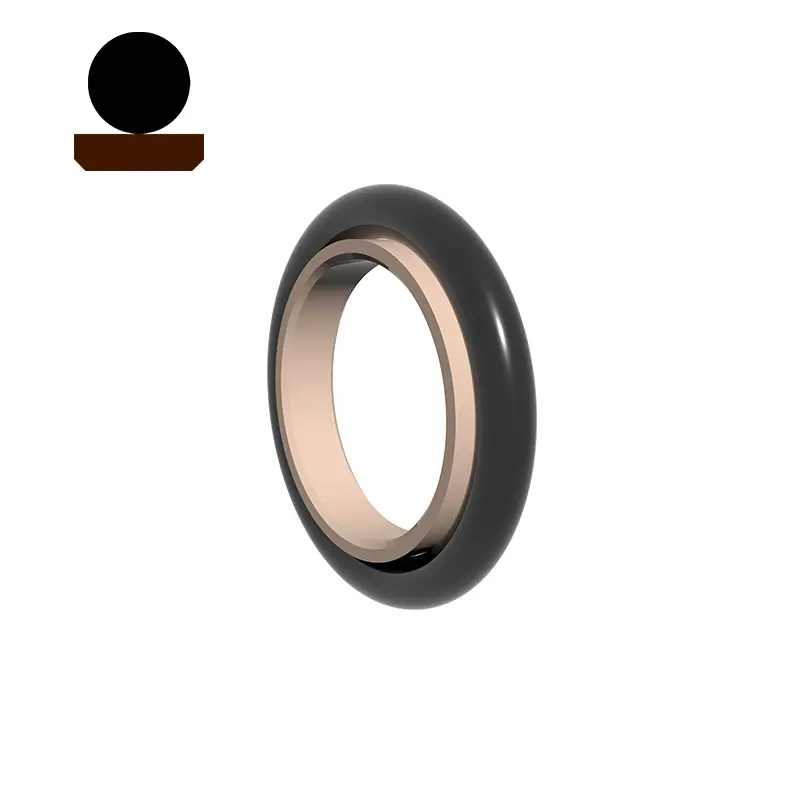

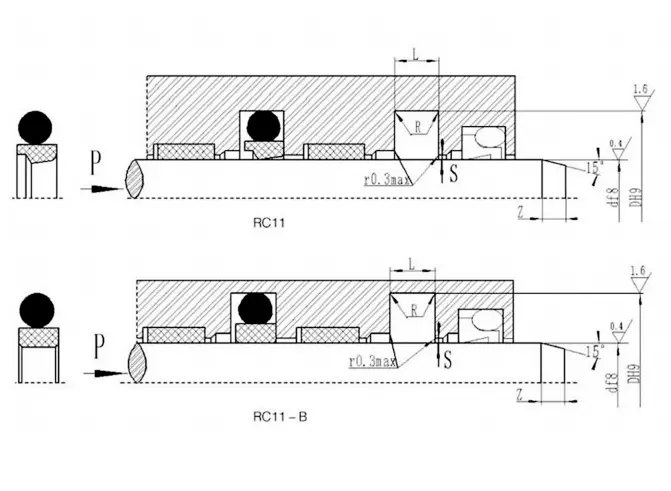

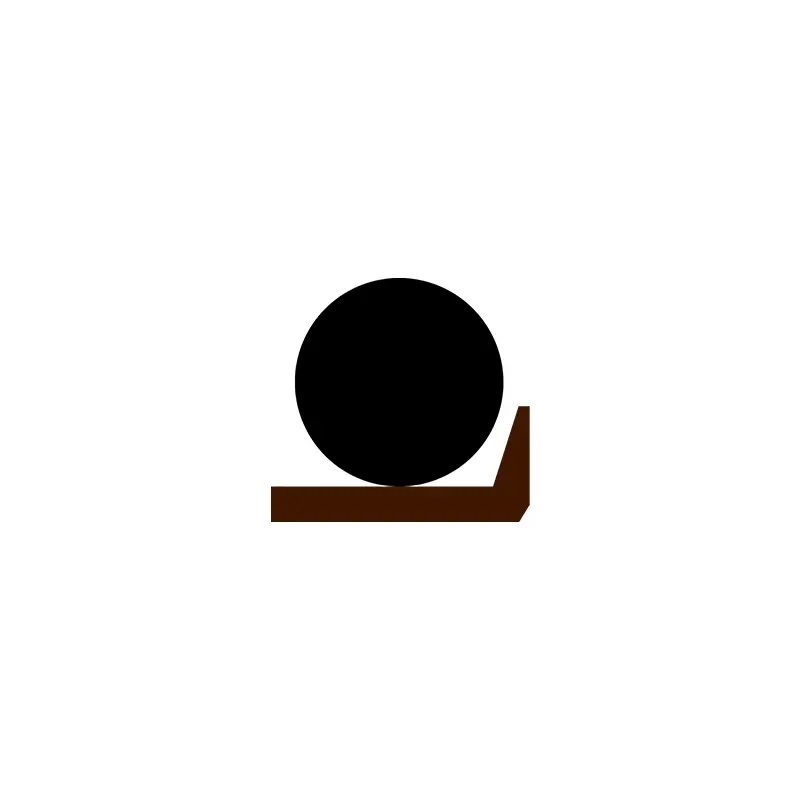

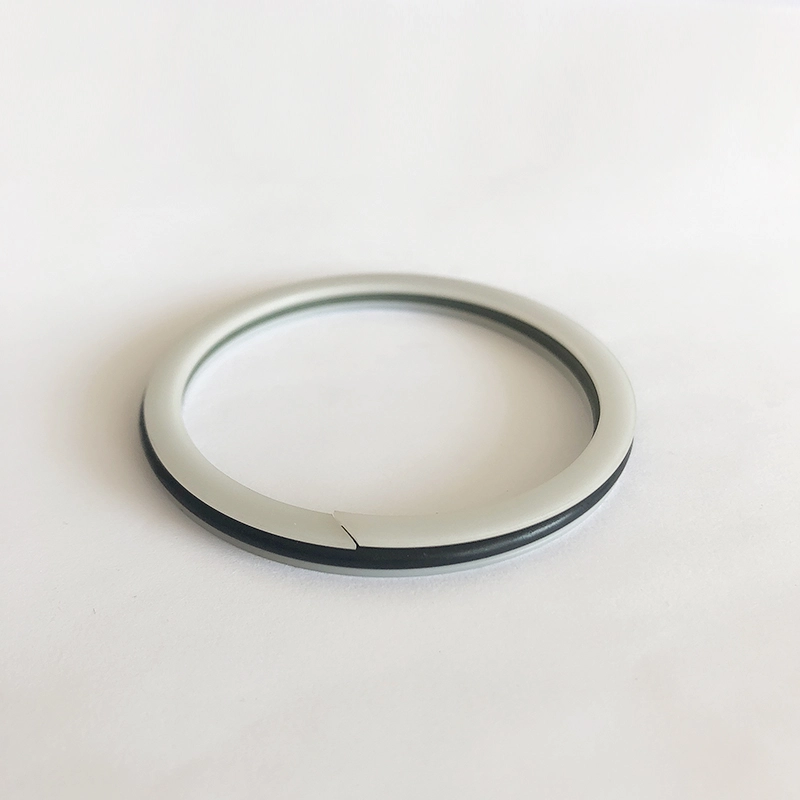

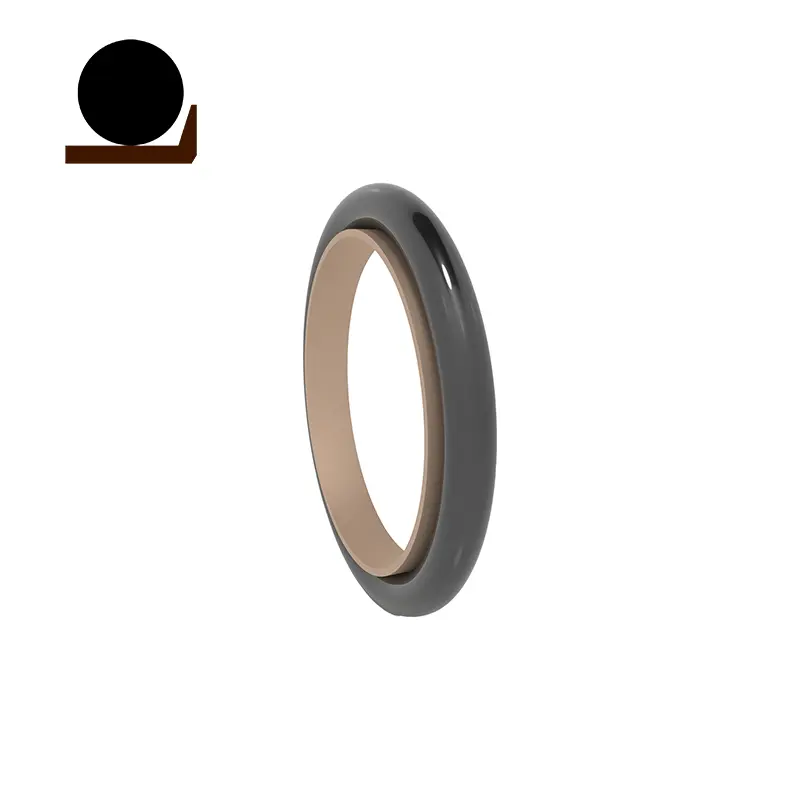

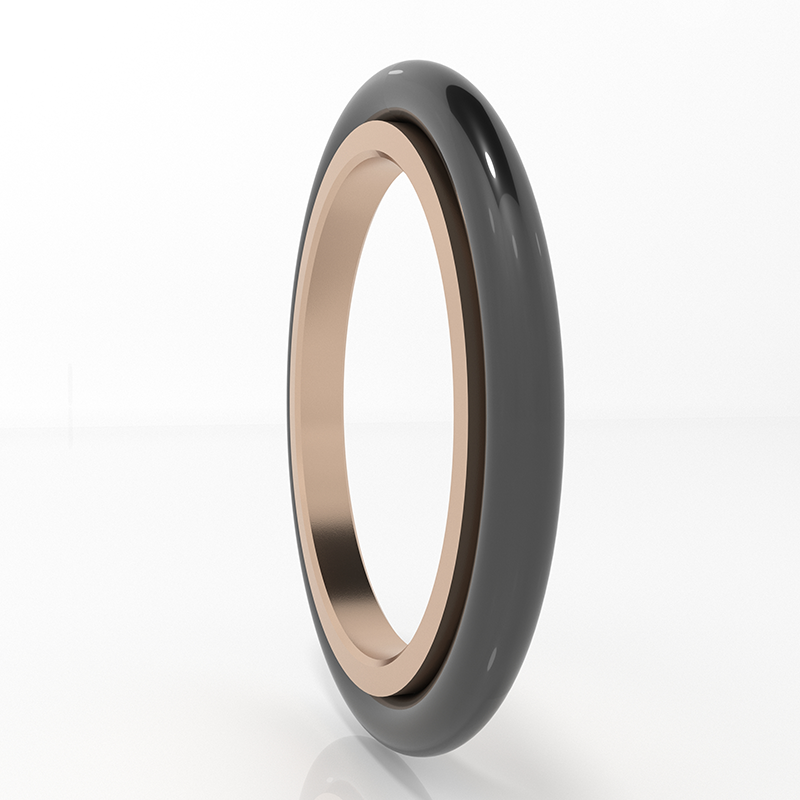

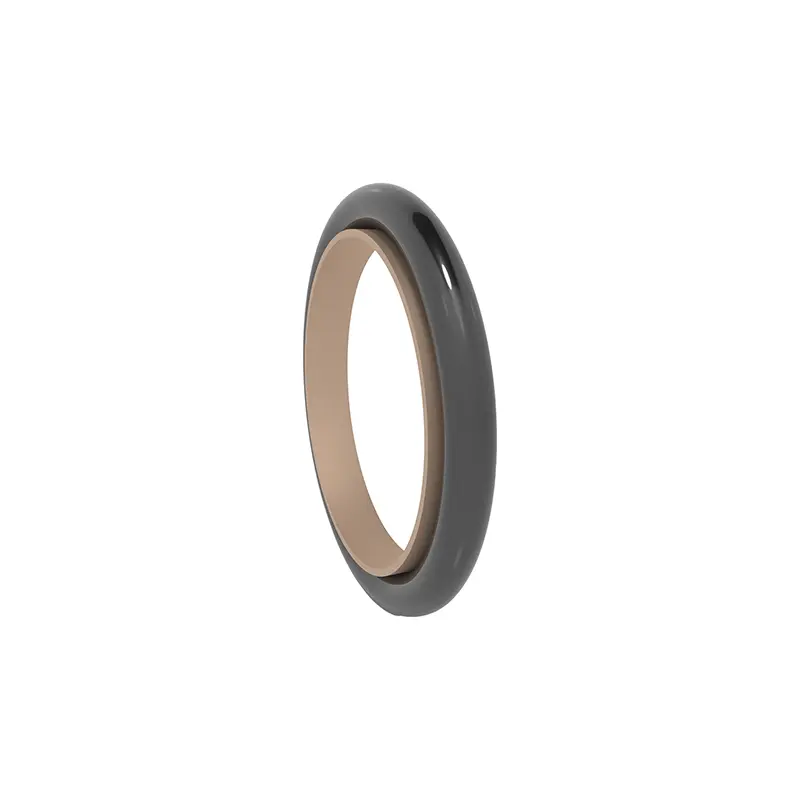

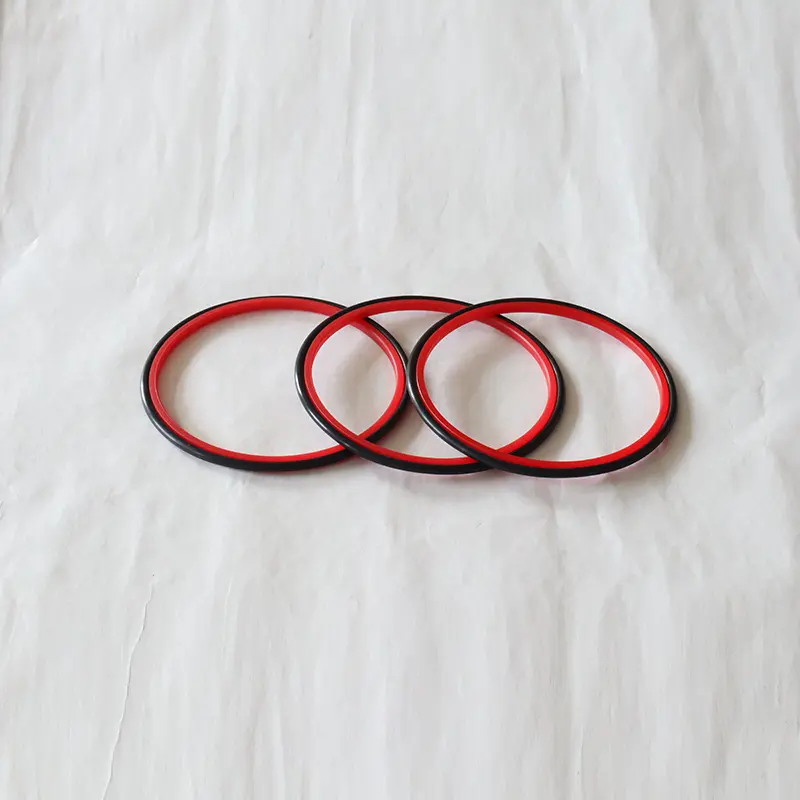

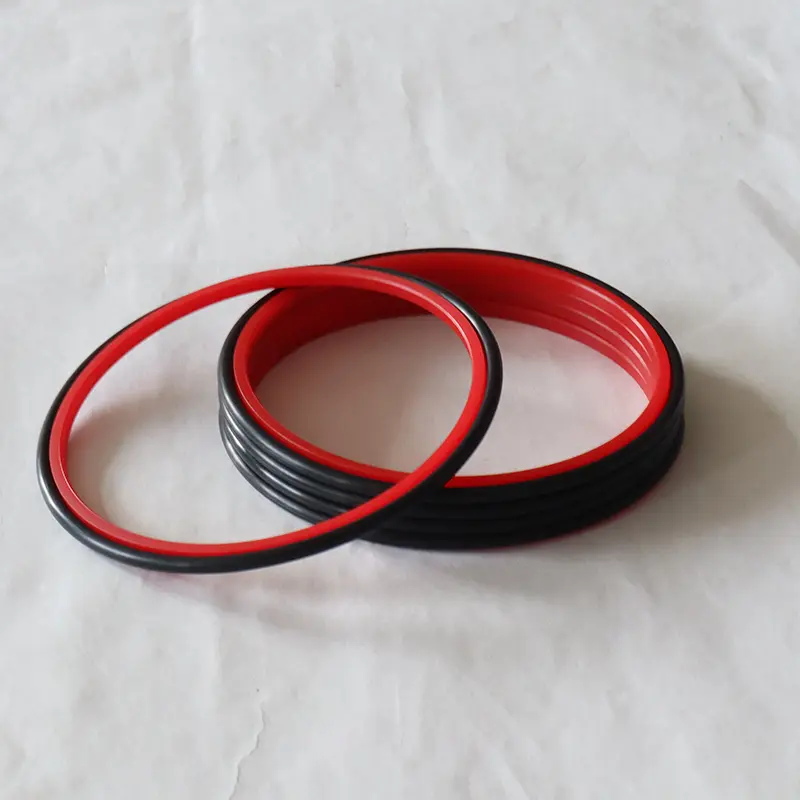

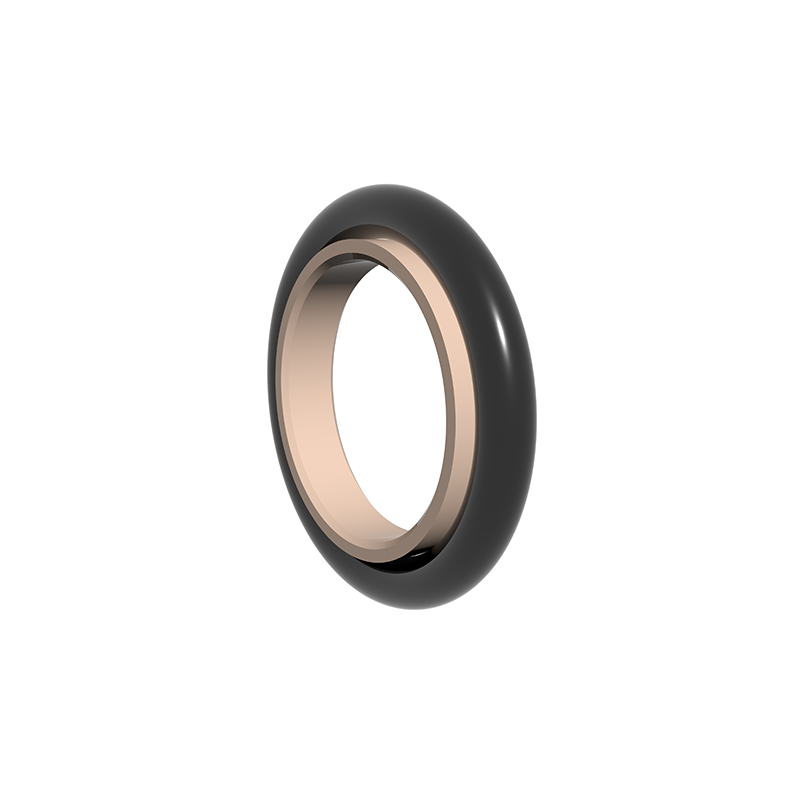

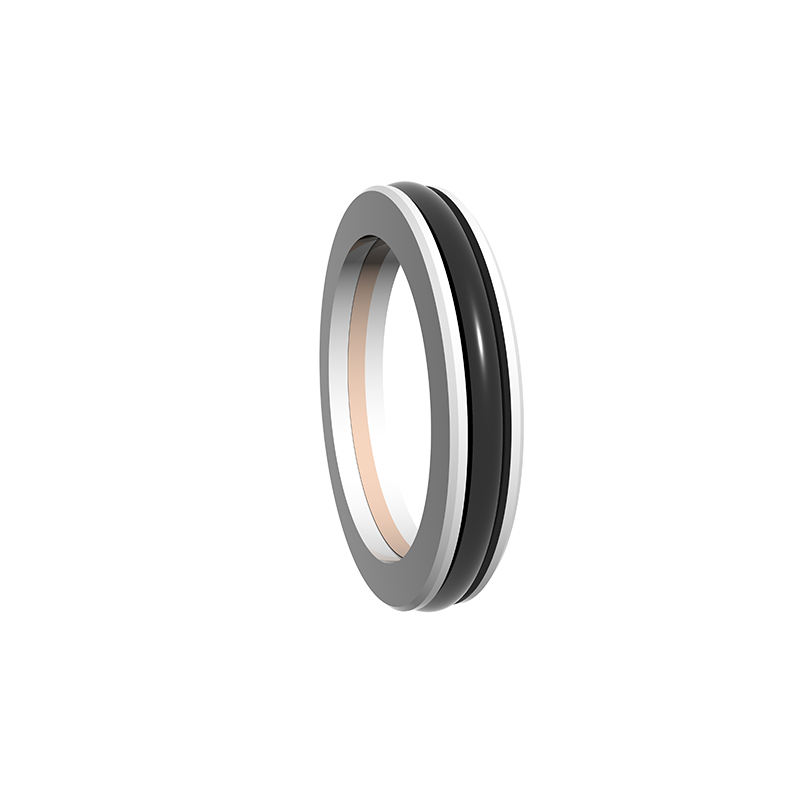

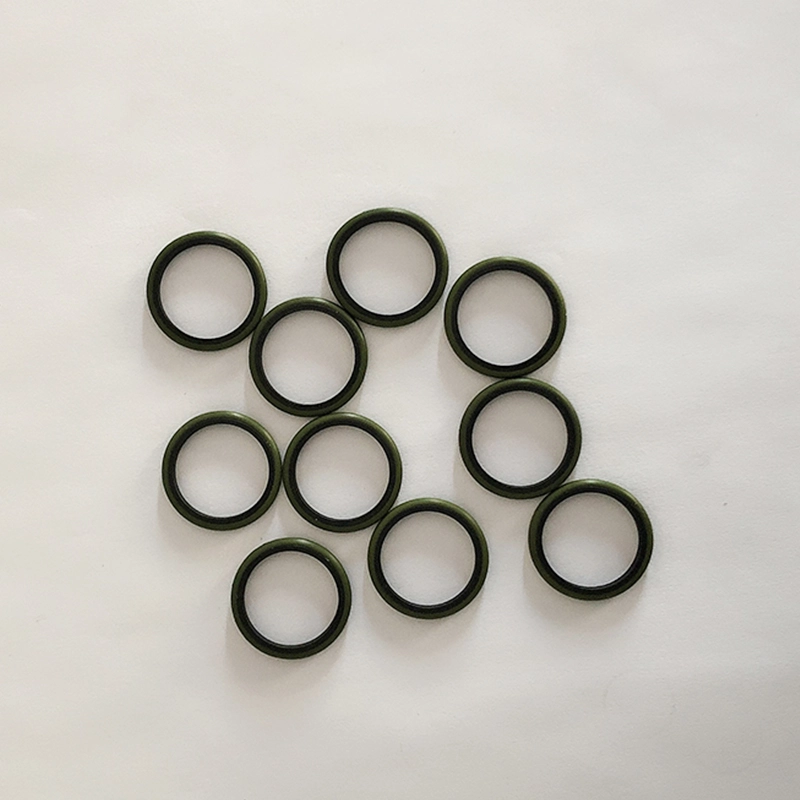

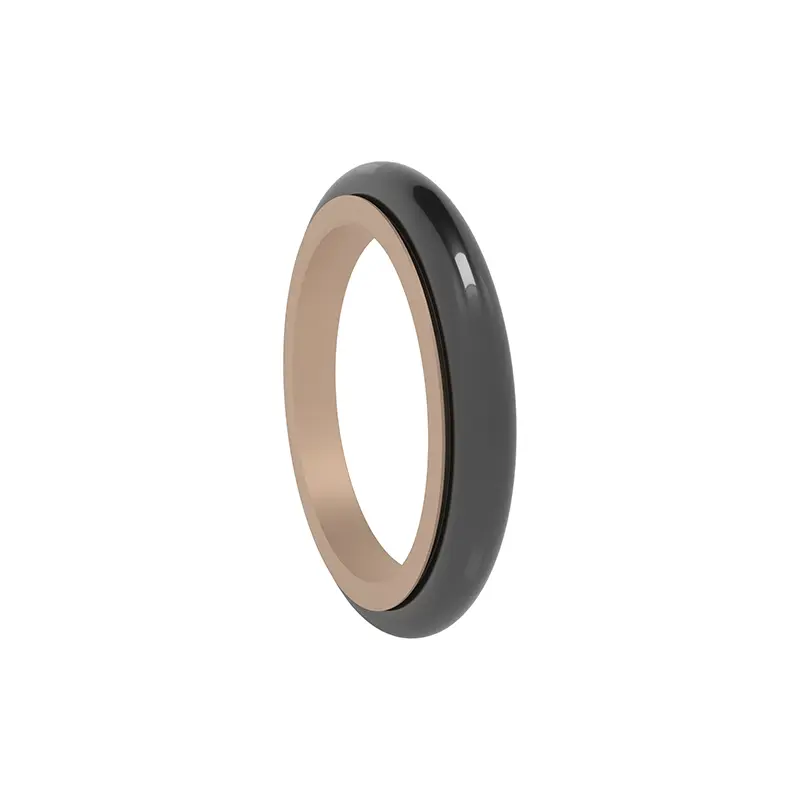

RC11 este compus dintr-un inel de etanșare în trepte PTFE umplut și un inel de cauciuc în formă de O, potrivit pentru etanșarea presiunii unidirecționale a mișcării reciproce hidraulice.

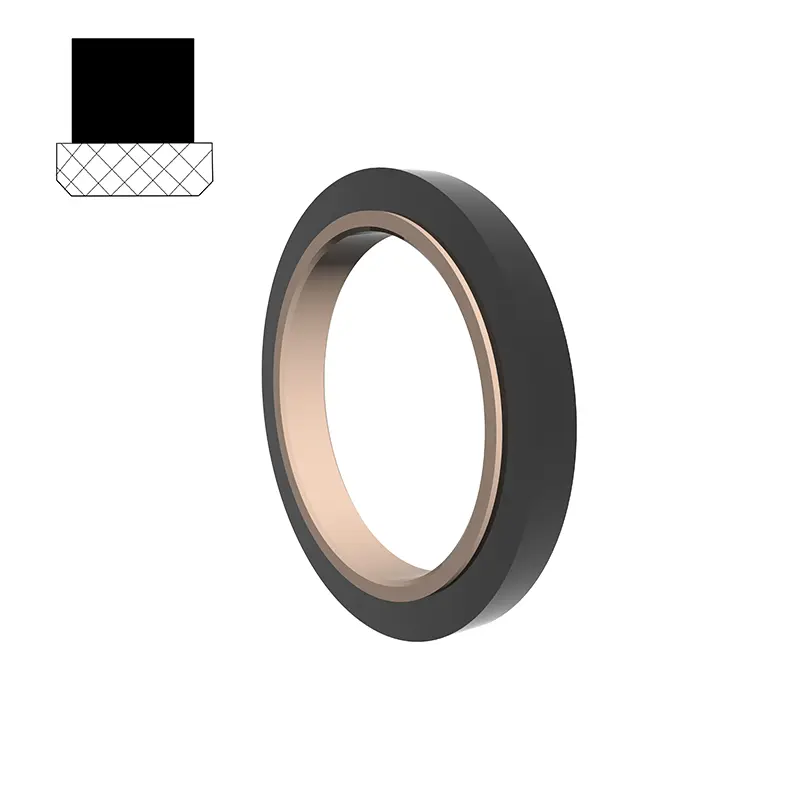

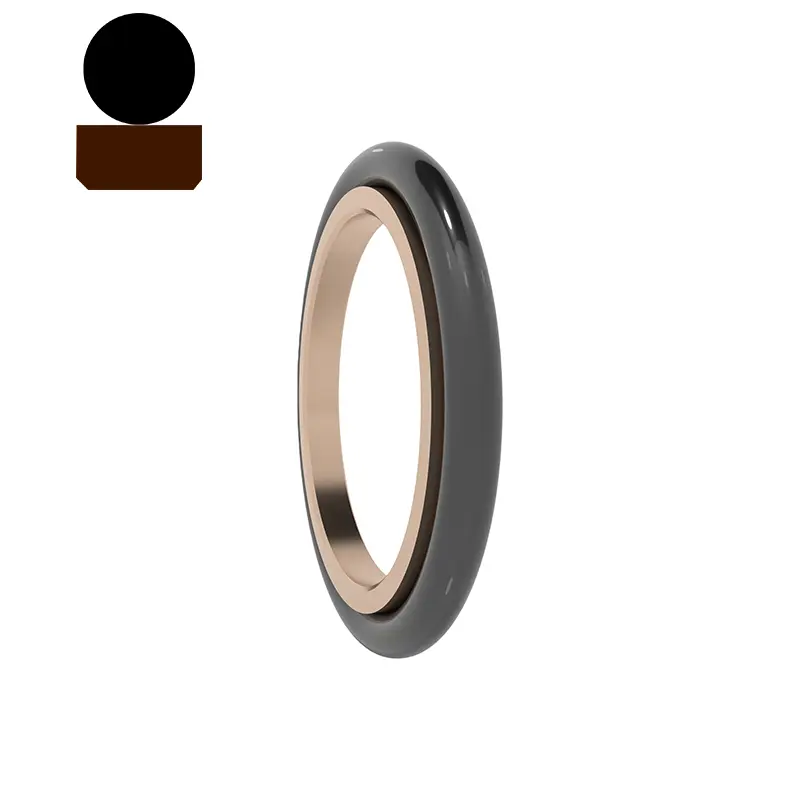

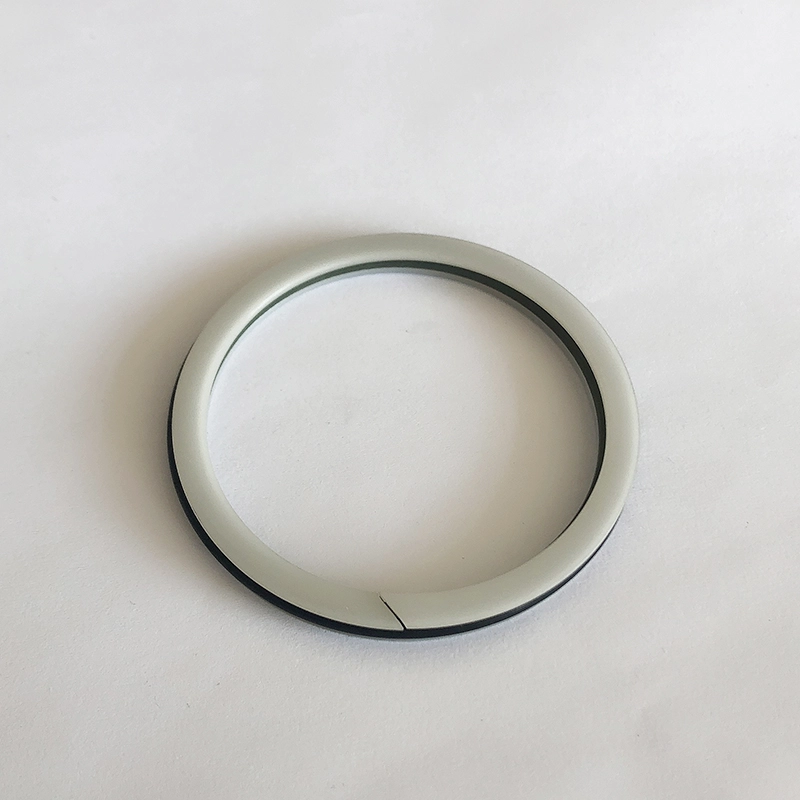

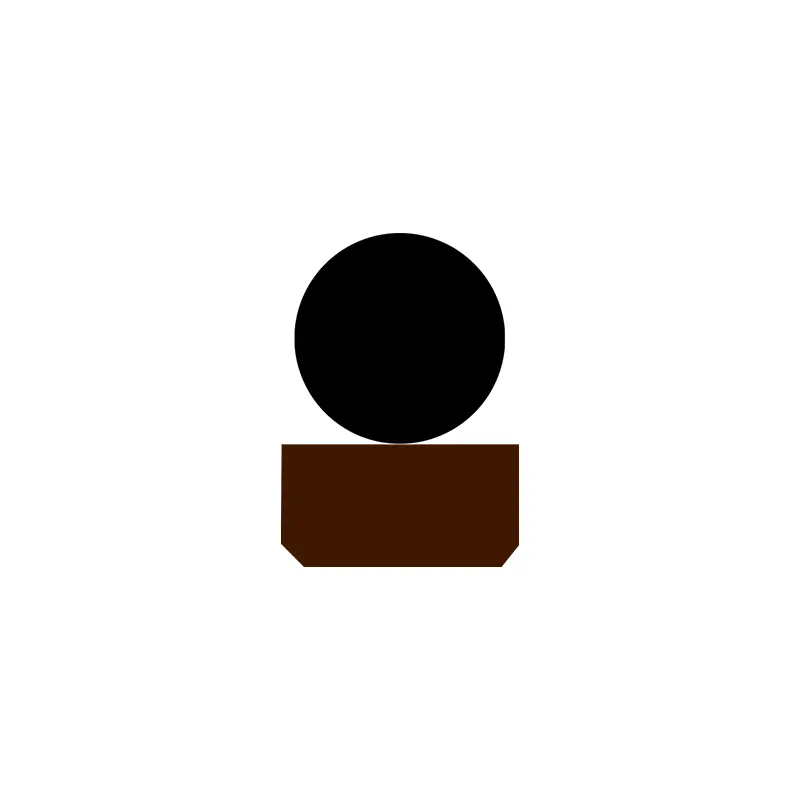

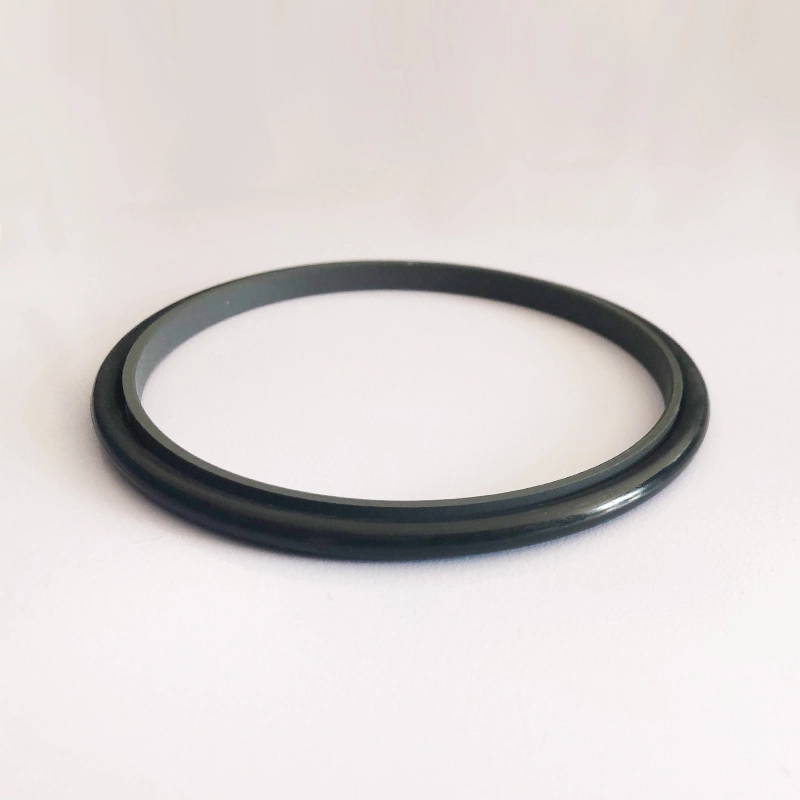

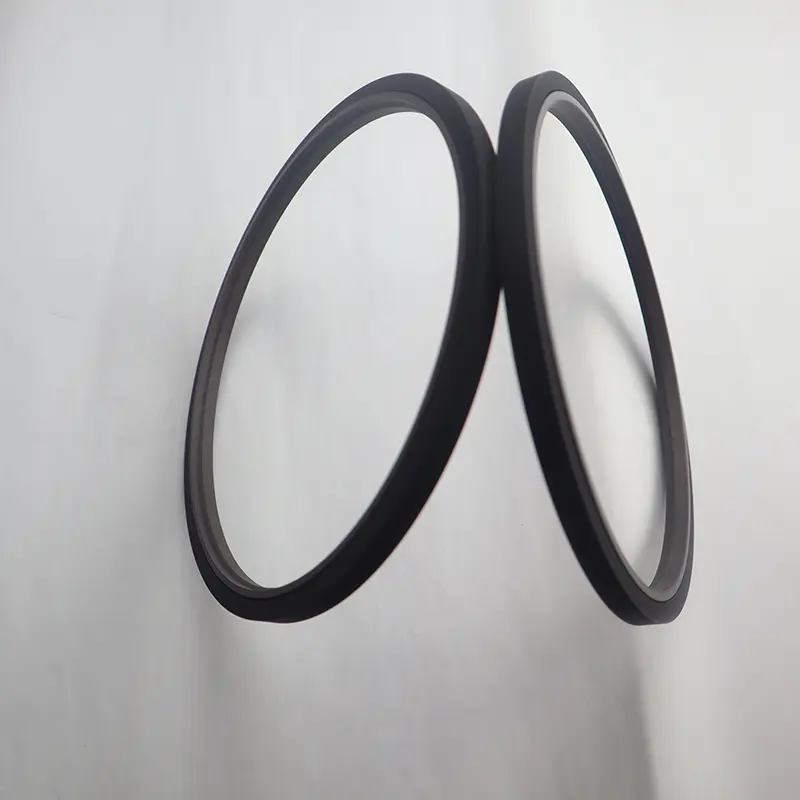

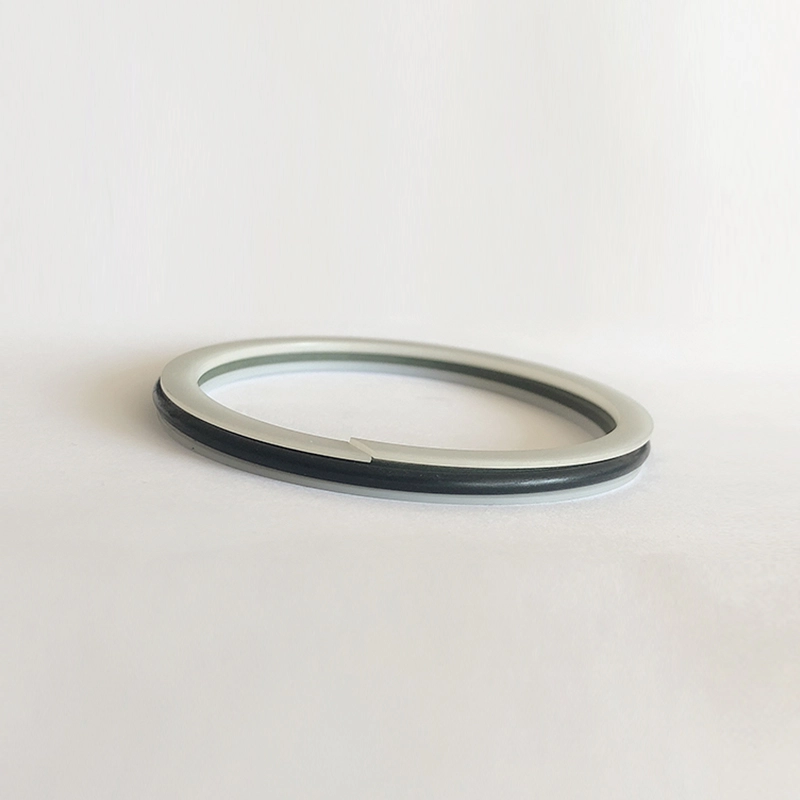

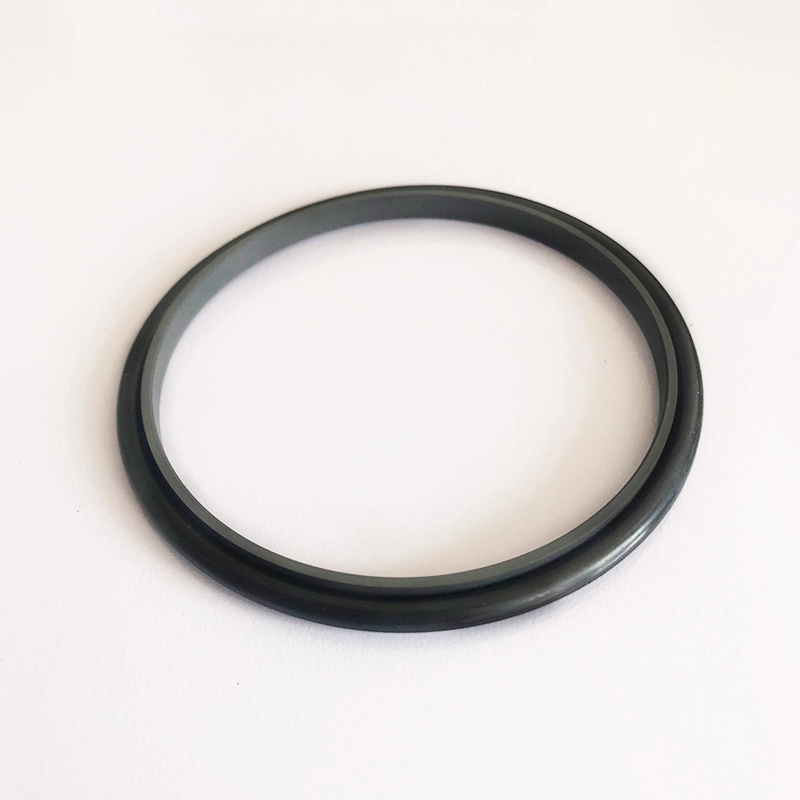

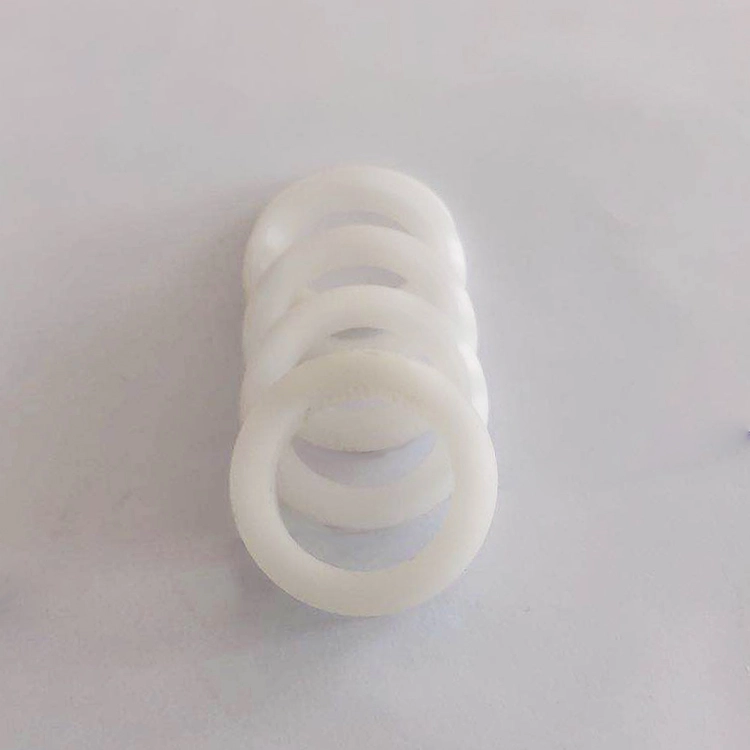

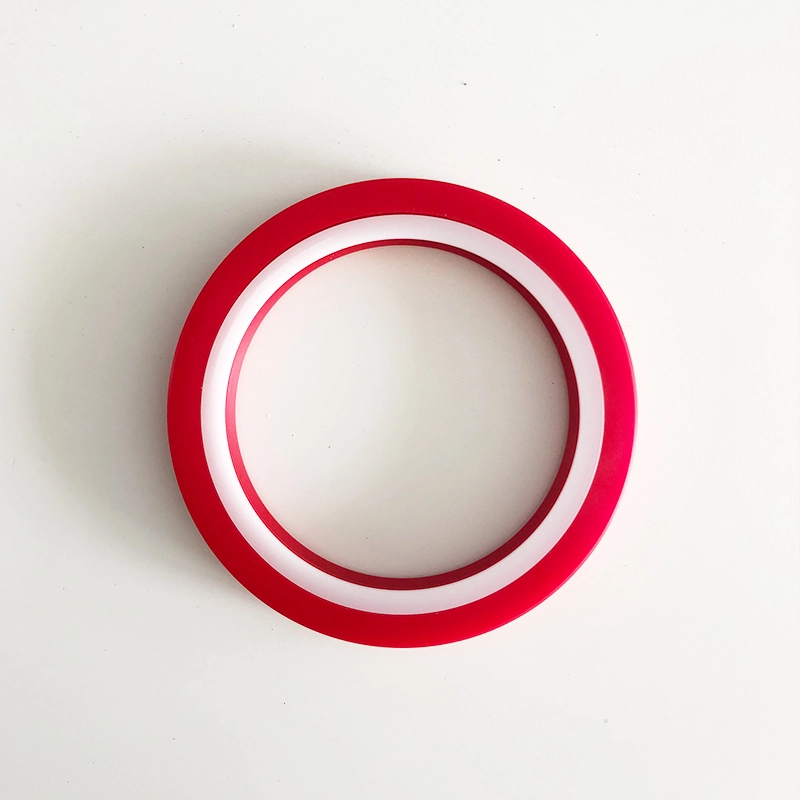

RC11-B este compus dintr-un inel de etanșare dreptunghiular PTFE umplut și un inel de cauciuc în formă de O, potrivit pentru etanșarea presiunii în două sensuri a mișcării reciproce hidraulice. Ringul O oferă forță radială și compensează uzura inelului de etanșare. În general, este utilizat împreună cu un inel de ghidare. Canelurile împărțite (deschise) trebuie utilizate pentru diametrele tijei mai mici de 30 mm. Caracteristici:
1. Frecarea scăzută, rezistență mică de pornire, mișcare netedă, frecare dinamică și statică egală, fără târâre;
2. Stabilitate foarte mare de presiune sub presiune și condiții dure;
3. Viața ridicată, poate fi utilizată pentru garniturile de lubrifiere fără ulei;
4. Poate fi utilizat pentru sigilarea mediilor de vâscozitate scăzută, cum ar fi apa;

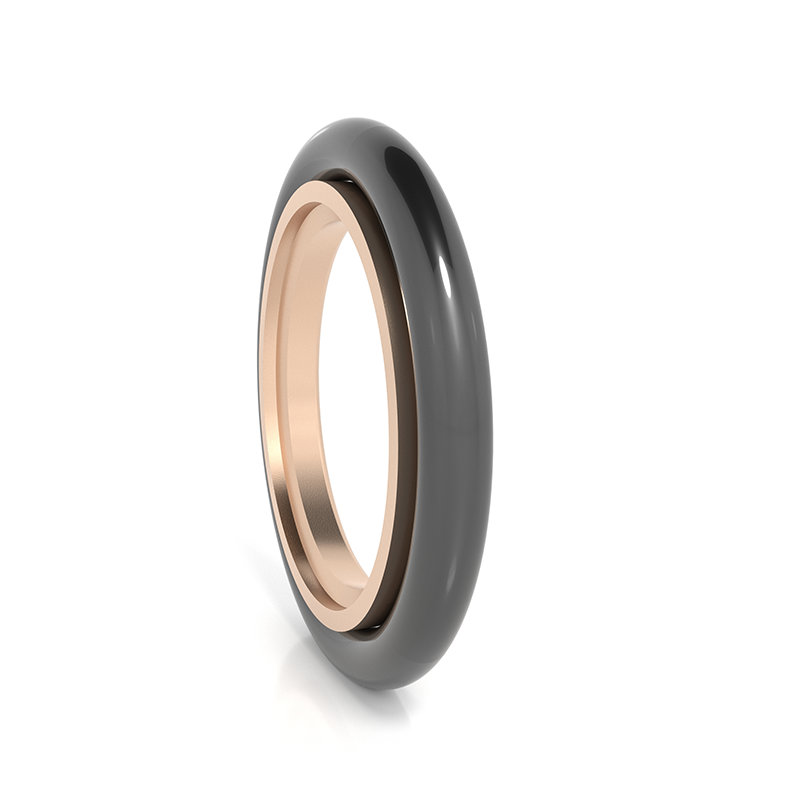

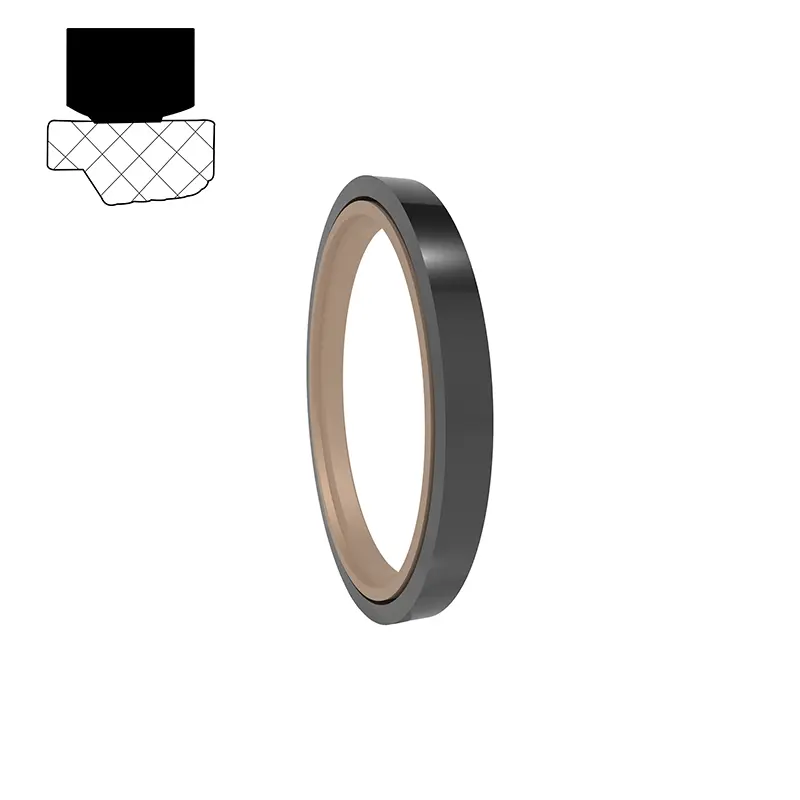

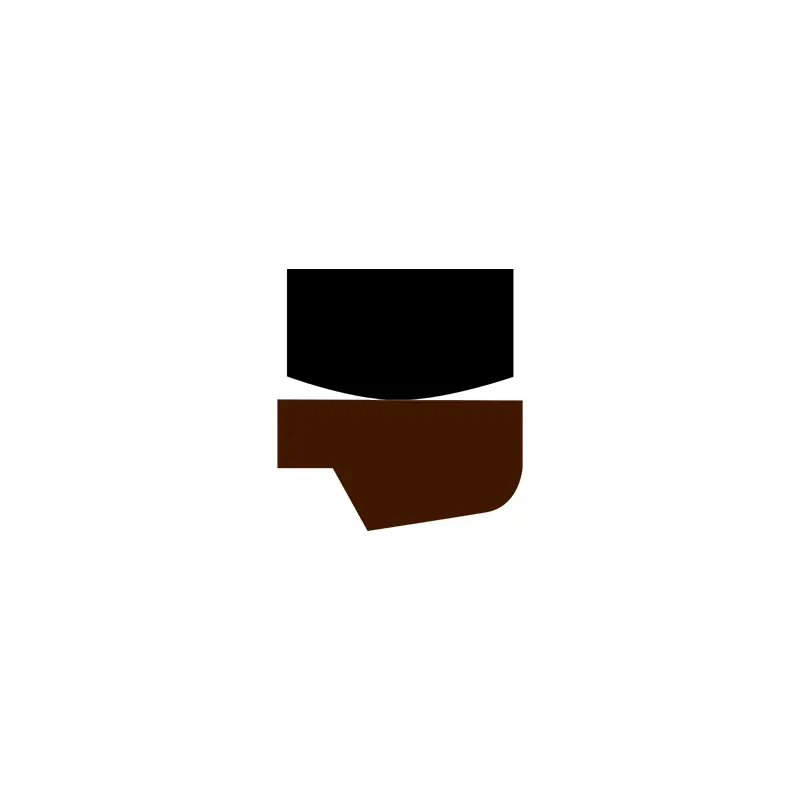

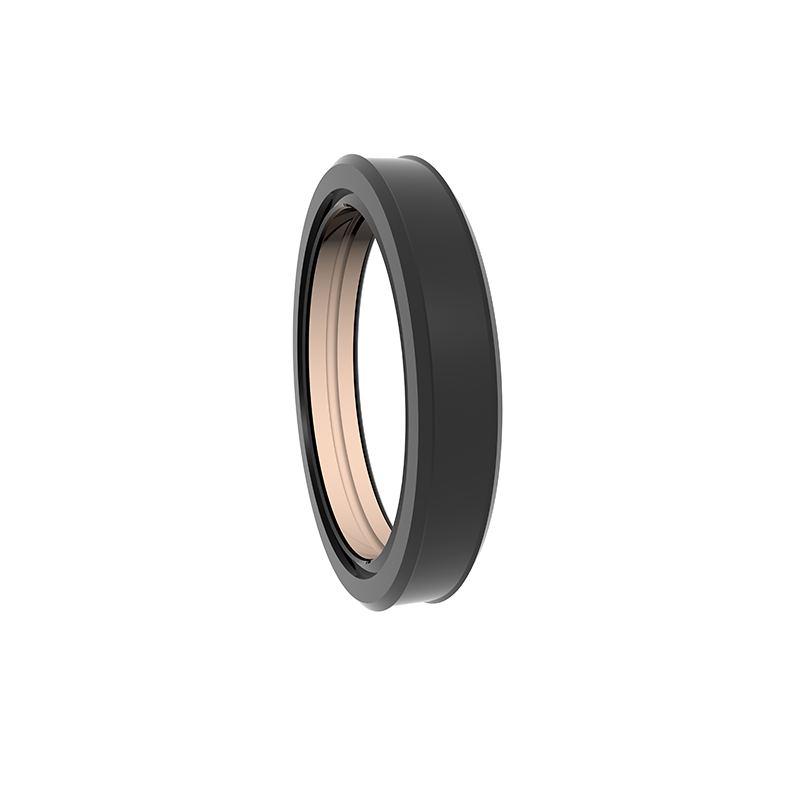

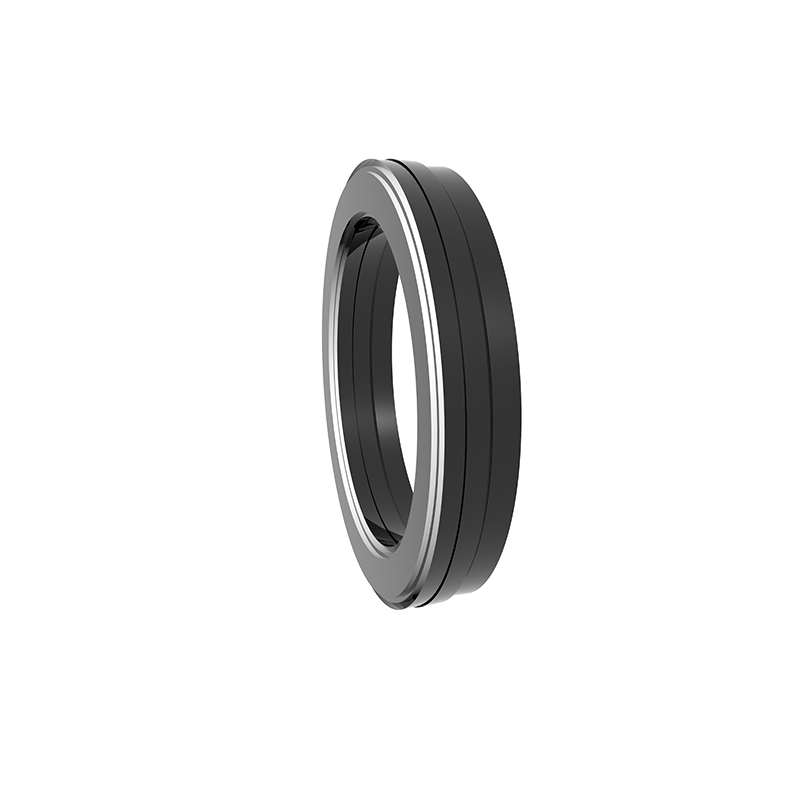

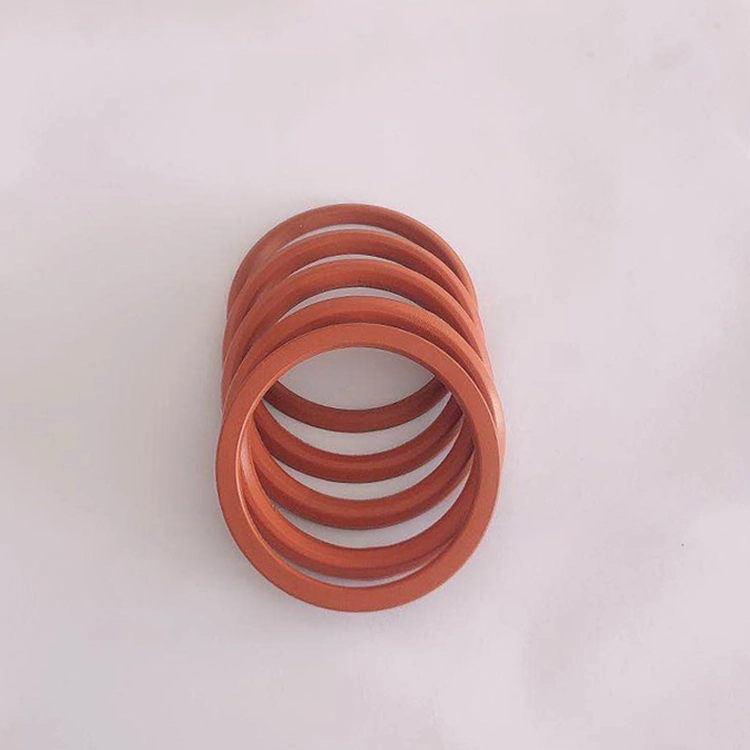

RC12 este compus dintr-un inel de etanșare în trepte PTFE umplut și un inel dreptunghiular de cauciuc, potrivit pentru etanșarea presiunii unidirecționale reciproce hidraulice. Inelul dreptunghiular oferă forță radială și compensează uzura inelului de etanșare. În general, este utilizat împreună cu un inel de ghidare. Canelurile împărțite (deschise) trebuie utilizate pentru diametrele tijei mai mici de 30 mm. Este utilizat mai ales în echipamente hidraulice grele.
Caracteristici:
1. Frecarea scăzută, rezistență mică de pornire, mișcare netedă, frecare dinamică și statică egală, fără târâre;
2. Stabilitate foarte mare de presiune sub presiune și condiții dure;
3. Viața ridicată, poate fi utilizată pentru garniturile de lubrifiere fără ulei;
4. Poate fi utilizat pentru sigilarea mediilor de vâscozitate scăzută, cum ar fi apa;

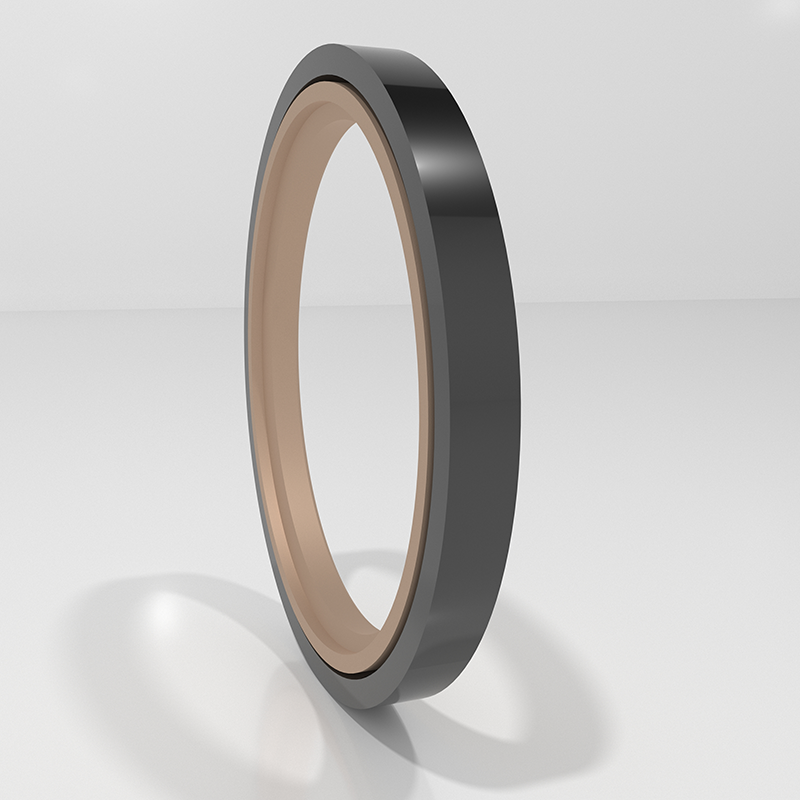

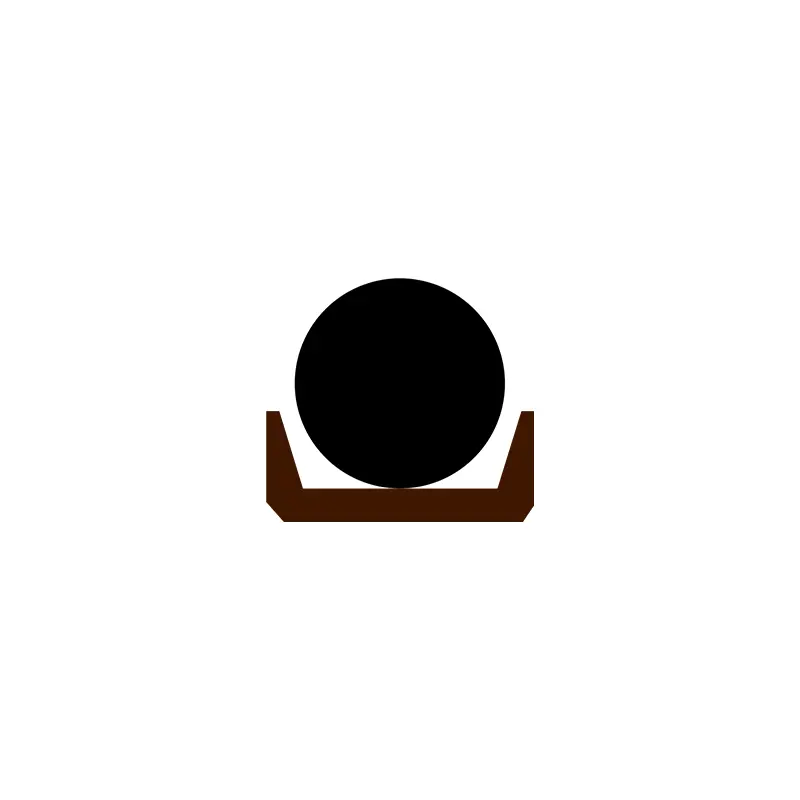

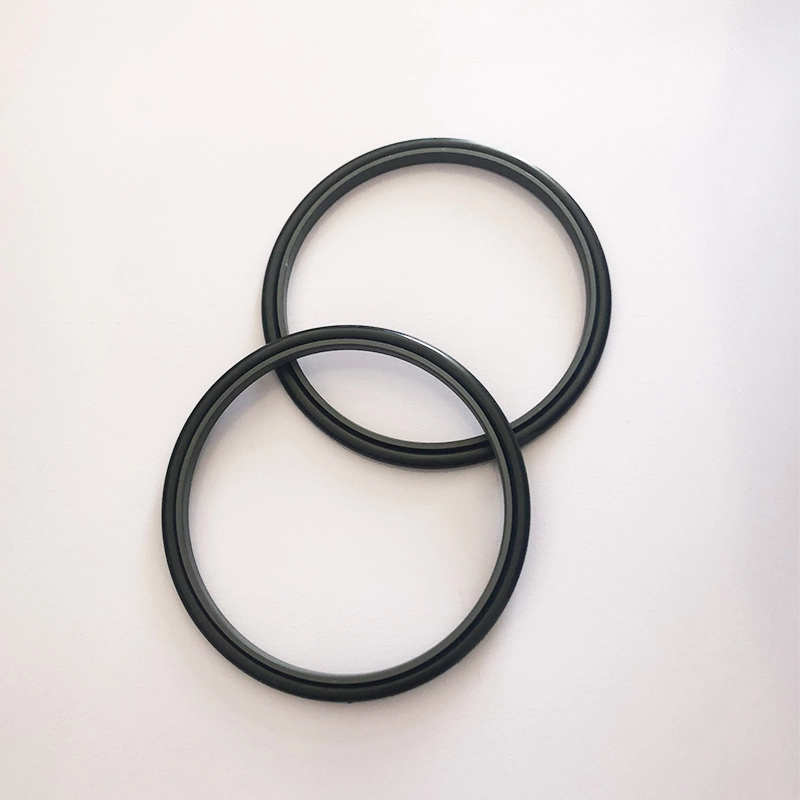

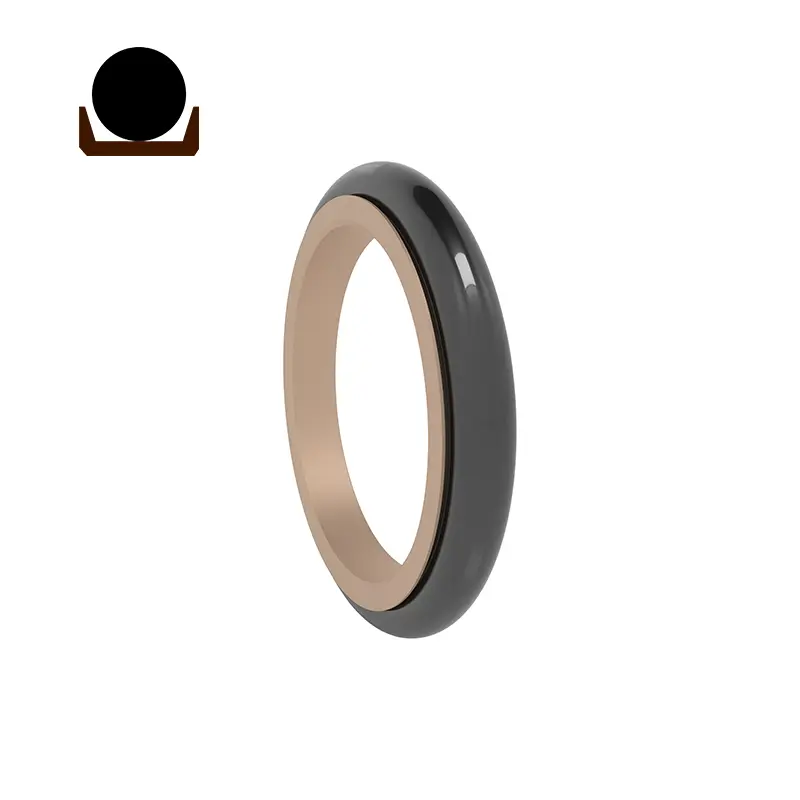

SPNC/RC13 este compus dintr-un inel de etanșare în formă de capac PTFE și un inel de cauciuc în formă de O, care este potrivit pentru etanșarea presiunii bidirecționale hidraulice și pneumatice. Inelul în formă de O oferă forță radială și compensează uzura inelului de etanșare. Inelul de etanșare adoptă un design subțire al buzelor, care are o bună capacitate de compensare de urmărire, astfel încât performanța de etanșare este bună și poate fi instalată în canelura inelului GB12350. Canelurile împărțite (deschise) trebuie utilizate pentru diametrele tijei mai mici de 30 mm. Caracteristici:
1. Poate fi utilizat atât pentru hidraulic, cât și pentru pneumatic și poate fi utilizat pentru etanșarea presiunii bidirecționale;
2. Frecarea scăzută, rezistența de pornire mică, mișcarea netedă, frecarea dinamică și statică egală și fără târâre;
3. Viață lungă, poate fi utilizată pentru garniturile de lubrifiere fără ulei;
4. Spațiu structural mic, instalare și întreținere ușoară;
RC14 este compus dintr-un inel de etanșare triunghiular PTFE și un inel de cauciuc în formă de O, care este potrivit pentru etanșarea presiunii unidirecționale hidraulice și pneumatice. Ringul O oferă forță radială și compensează uzura inelului de etanșare. Deoarece inelul de etanșare adoptă un design subțire al buzelor, capacitatea de compensare de urmărire este mai bună, astfel încât performanța de etanșare este bună. Canțurile despicate (deschise) trebuie utilizată pentru diametrele tijei mai mici de 30 mm. Caracteristici:
1. Poate fi utilizat atât pentru hidraulic, cât și pentru pneumatic;
2 frecare scăzută, rezistență mică de pornire, mișcare netedă, frecare dinamică și statică egală, fără târâre;
3. Viață lungă, poate fi utilizată pentru garniturile de lubrifiere fără ulei;
4. Spațiu structural mic, instalare și întreținere ușoară;

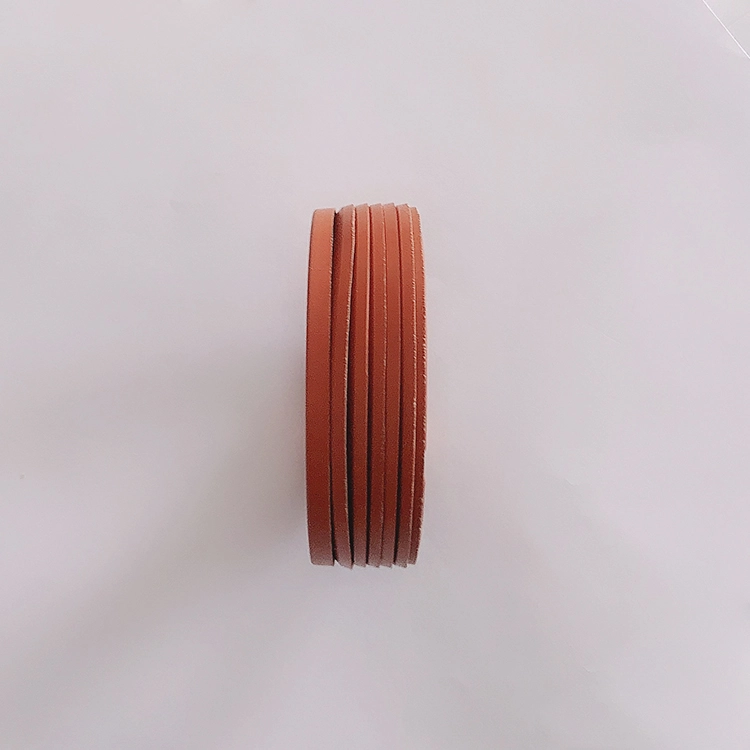

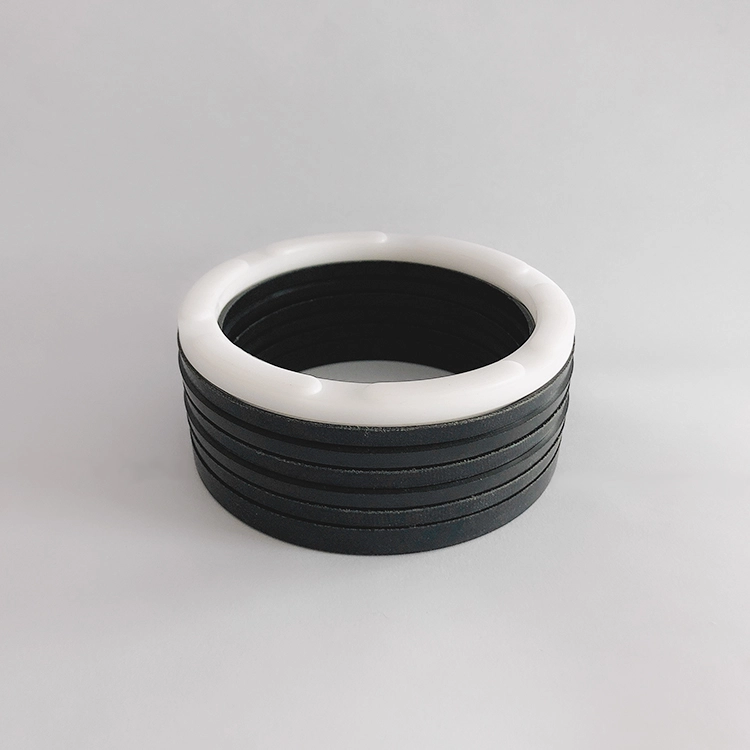

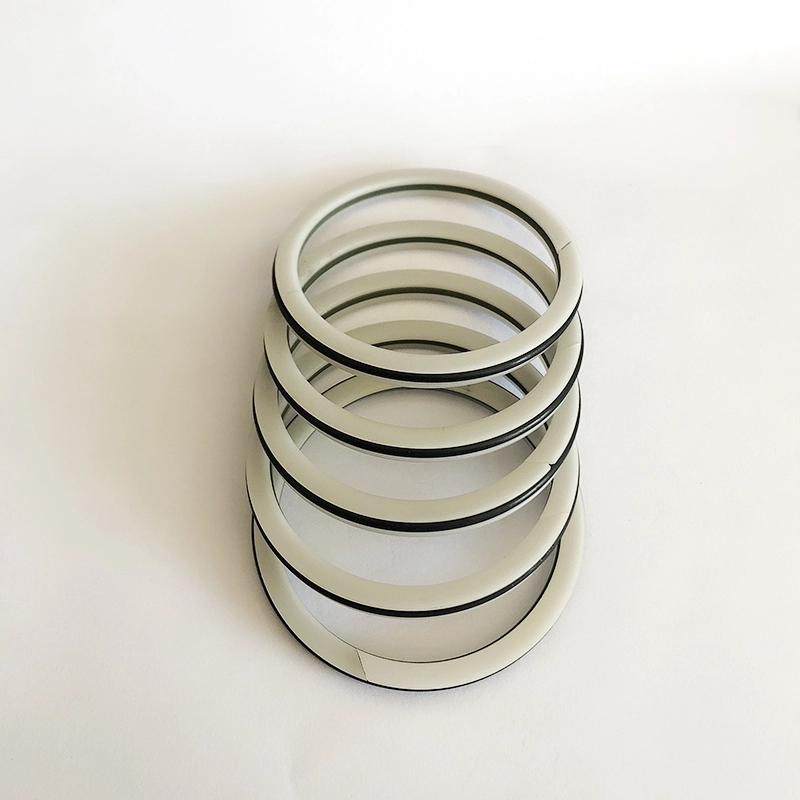

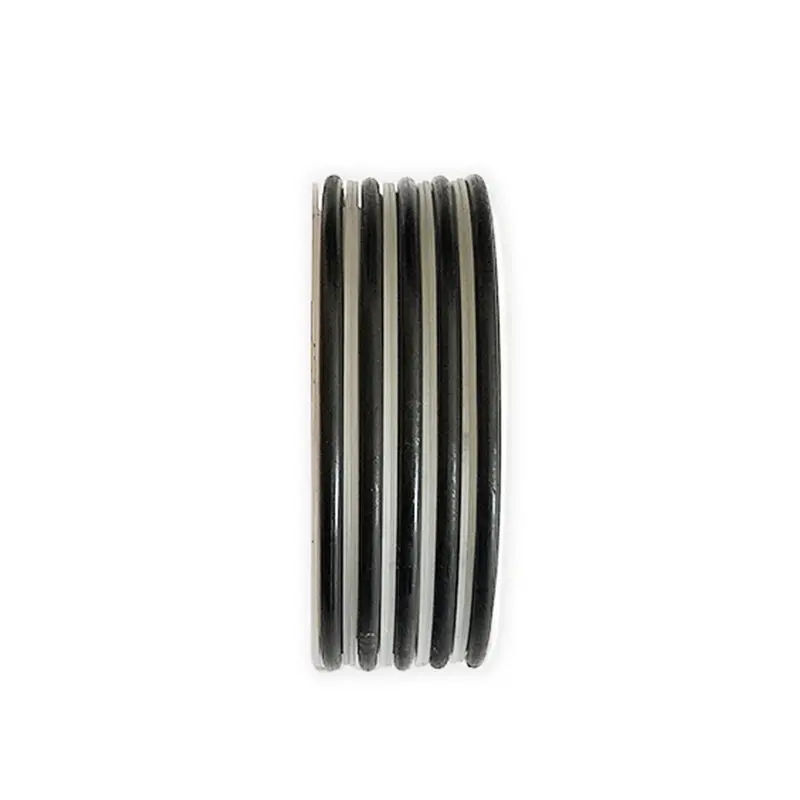

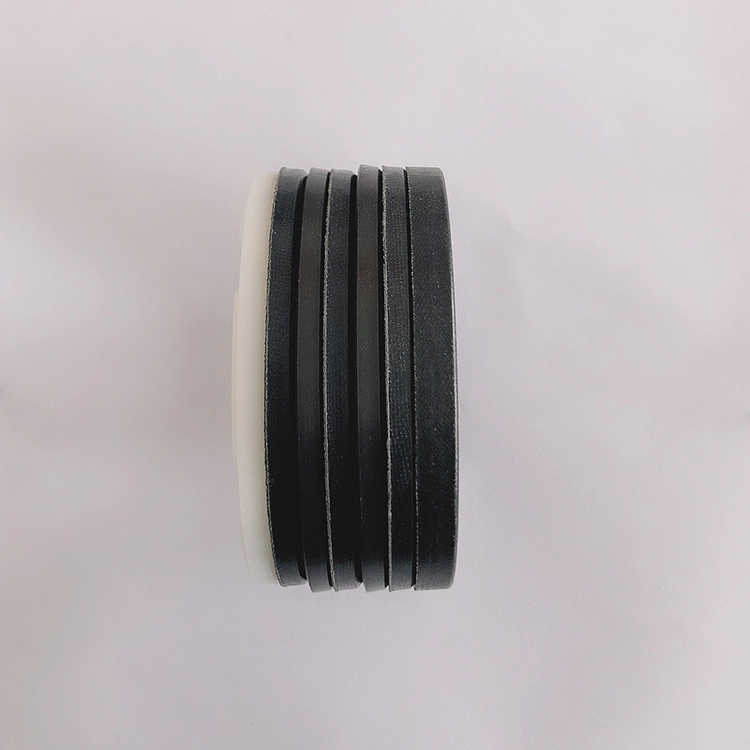

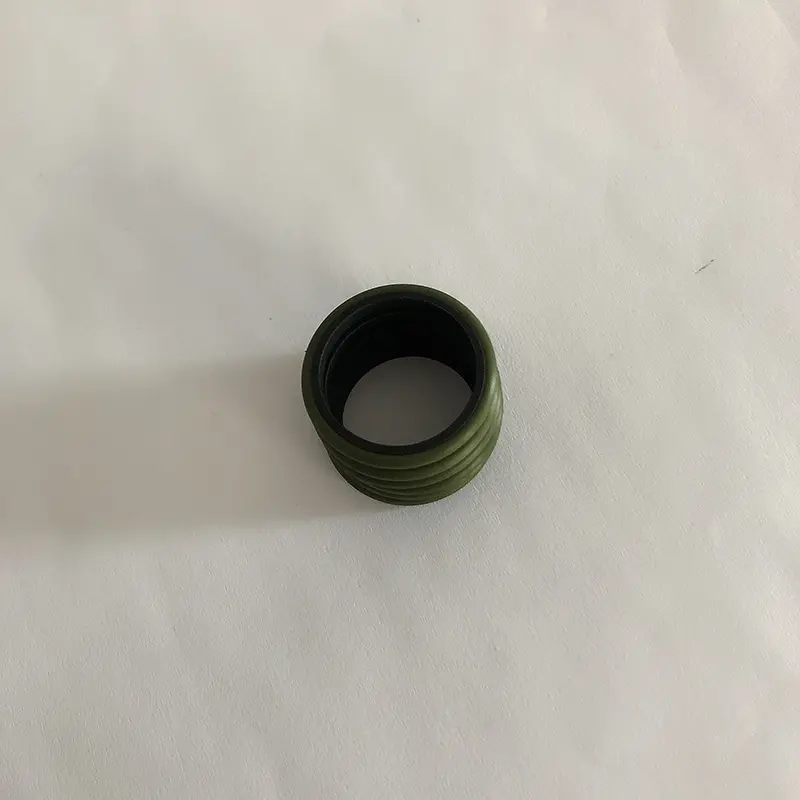

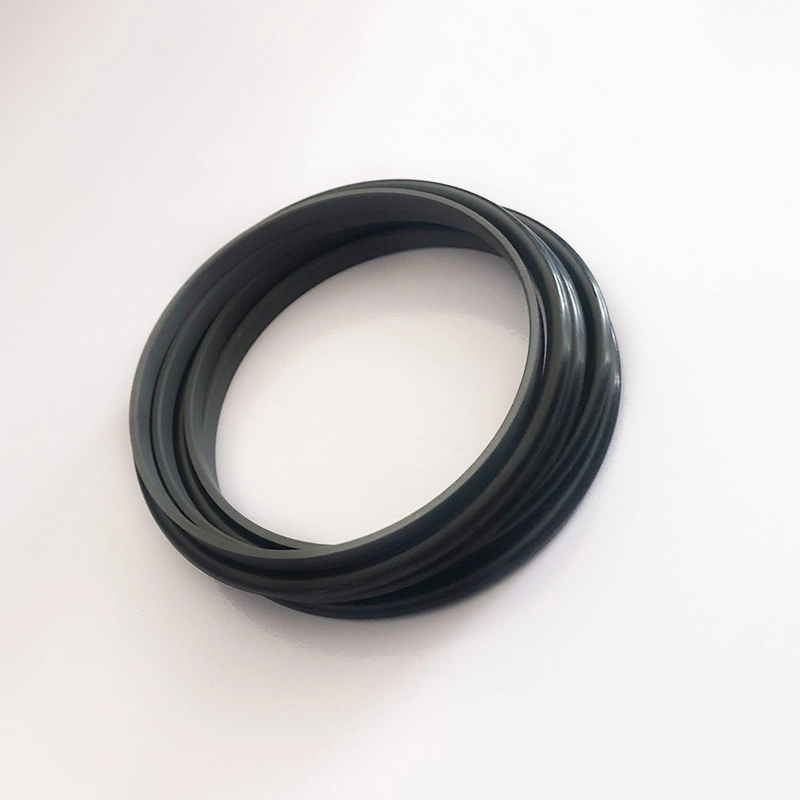

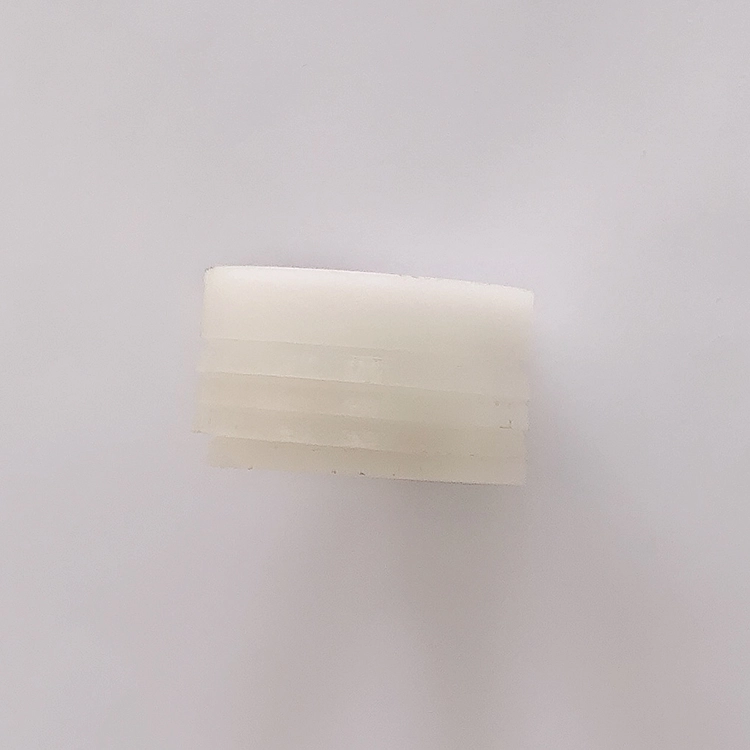

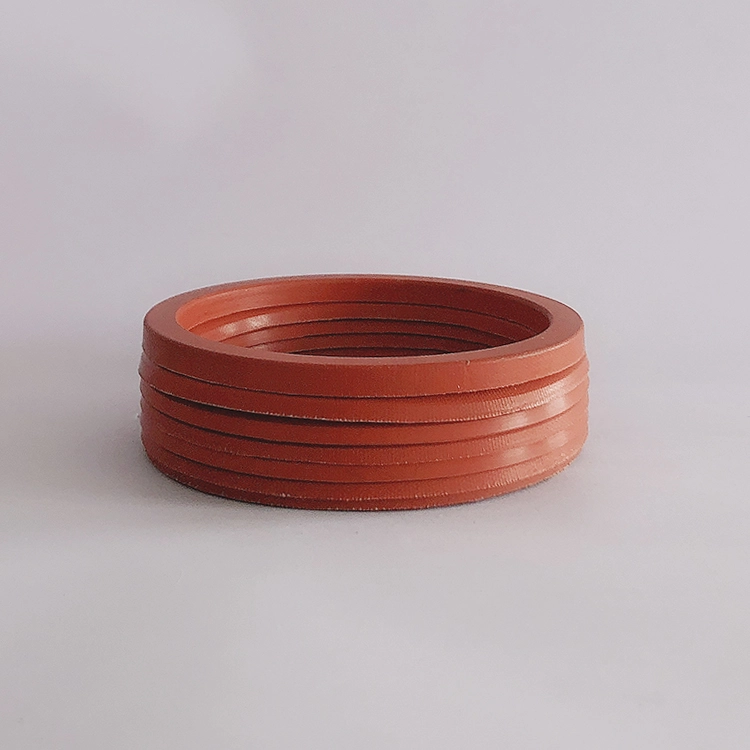

RC15 este compus dintr-un set (mai mult de 3) din inele de etanșare în formă de V, un inel de presiune și un inel de susținere și este potrivit pentru etanșarea presiunii unidirecționale a mișcării reciproce hidraulice. În timpul instalării trebuie aplicată unsoare compatibilă cu materialul de etanșare. Nu poate fi instalat într -o canelură integrală (închisă). Caracteristici:
1. Sunt disponibile o varietate de materiale, care pot fi ajustate în mod optim pentru a se potrivi cu diferite scopuri;
2. Poate fi folosit în condiții de muncă dure și este potrivit pentru aproape toate media și condițiile dure;
3. Are o durată de viață lungă și poate fi utilizată pentru garnituri lubrifiate fără ulei (selecție rezonabilă a materialelor);
4. Sigilarea și frecarea pot fi reglate prin reglarea garniturii, iar dimensiunea axială poate fi reglată prin adăugarea sau îndepărtarea inelului de etanșare în formă de V;
5. Poate funcționa eficient chiar dacă calitatea suprafeței de etanșare este slabă.

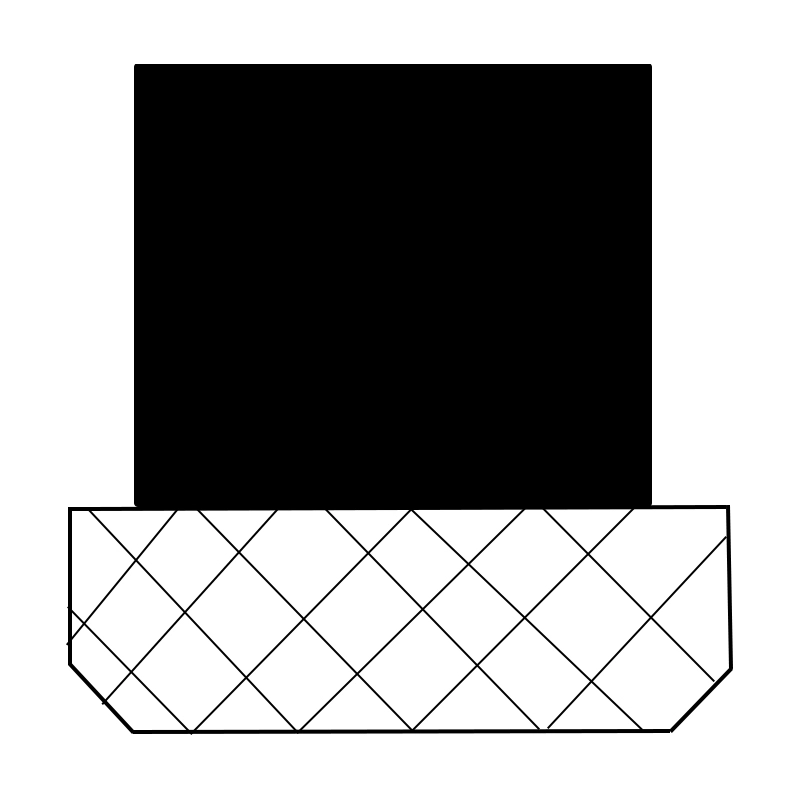

SPN este compus dintr -un inel de etanșare dreptunghiular PTFE umplut și un inel de cauciuc dreptunghiular, potrivit pentru etanșarea presiunii bidirecționale hidraulice și pneumatice. Inelul dreptunghiular oferă forță radială și compensează uzura inelului de etanșare. Canelurile împărțite (deschise) trebuie utilizate pentru diametrele tijei mai mici de 30 mm.
Caracteristici:
1. Frecarea scăzută, rezistență mică de pornire, mișcare netedă, frecare dinamică și statică egală, fără târâre;
2. Garnituri hidraulice și pneumatice cu dublă utilizare, pot fi utilizate pentru etanșarea presiunii bidirecționale;
3. Viața ridicată, poate fi utilizată pentru garniturile de lubrifiere fără ulei;
4. Spațiu structural mic, instalare și întreținere ușoară;
RC17 este potrivit pentru etanșarea presiunii bidirecționale hidraulice și pneumatice. Ringul O oferă forță radială și compensează uzura inelului de etanșare. Canelurile împărțite (deschise) trebuie utilizate pentru diametrele tijei mai mici de 30 mm. Caracteristici:
1. Frecarea scăzută, rezistență mică de pornire, mișcare netedă, frecare dinamică și statică egală, fără târâre;
2. Garnituri hidraulice și pneumatice cu dublă utilizare, pot fi utilizate pentru etanșarea presiunii bidirecționale;
3. Viață lungă, poate fi utilizată pentru garniturile de lubrifiere fără ulei;
4. Spațiu structural mic, instalare ușoară și întreținere:

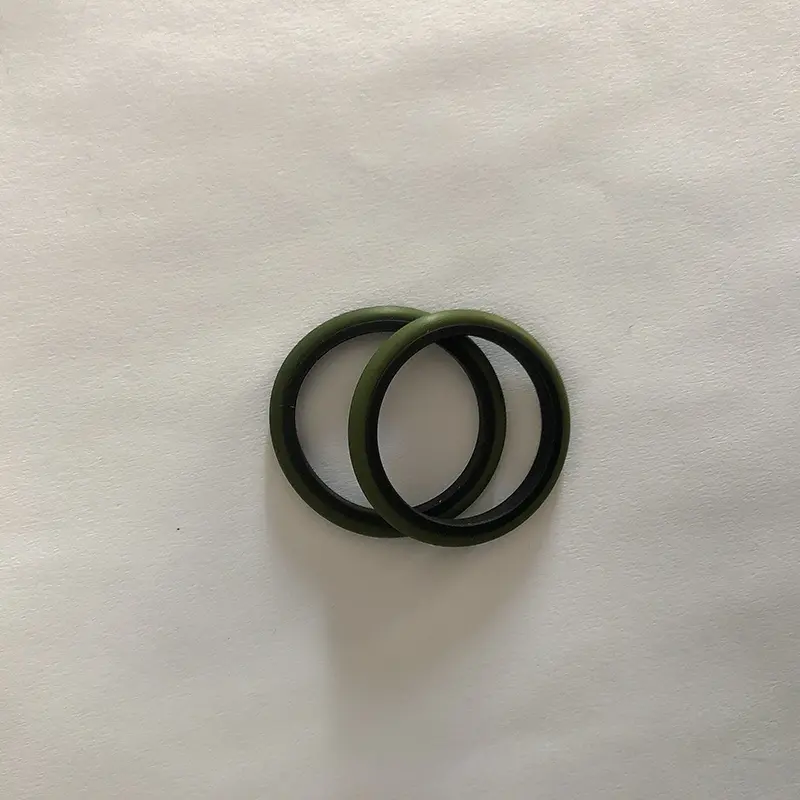

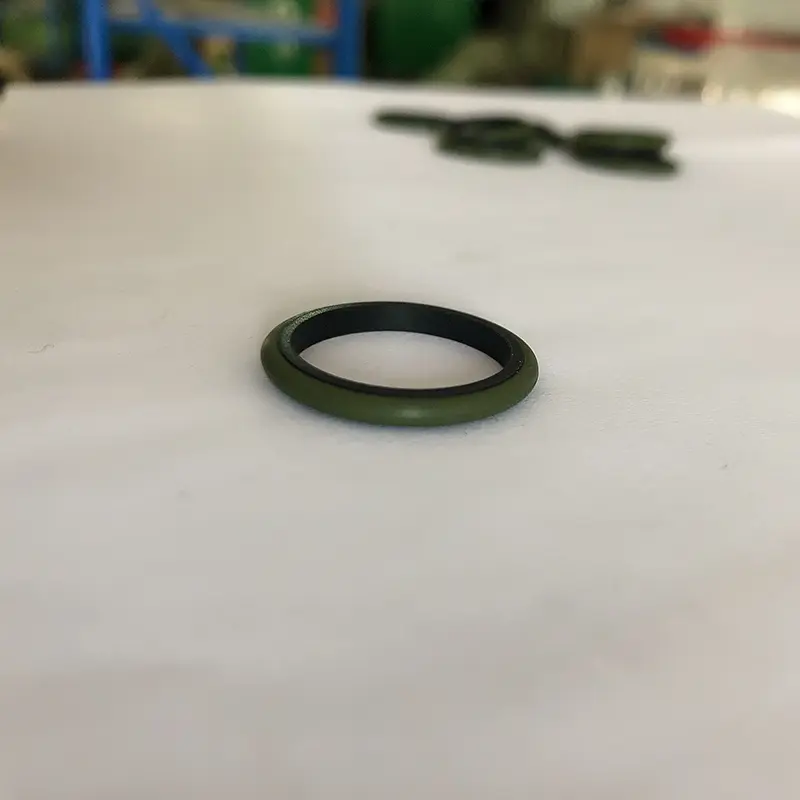

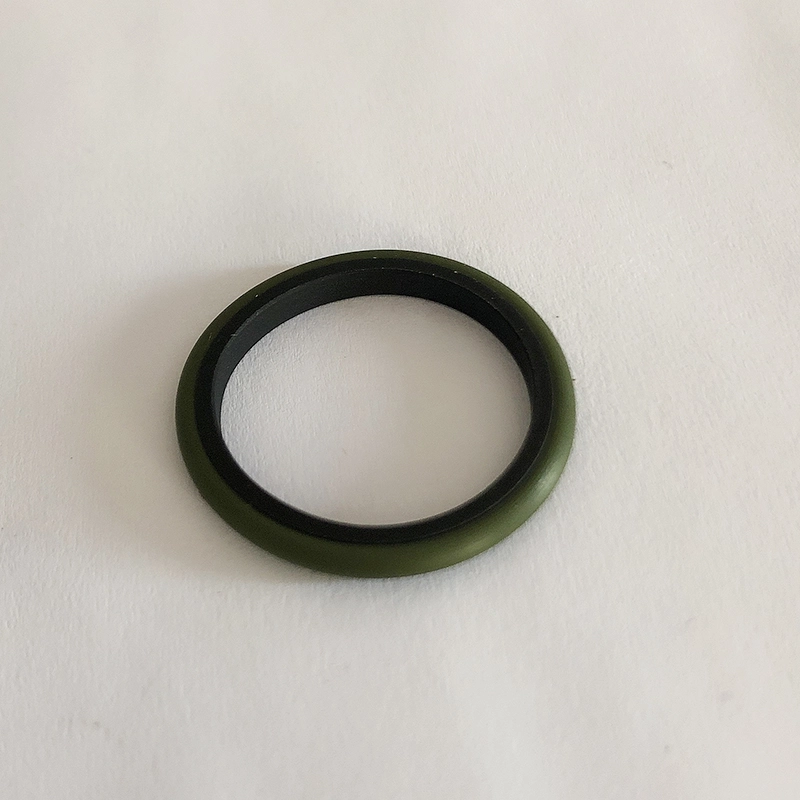

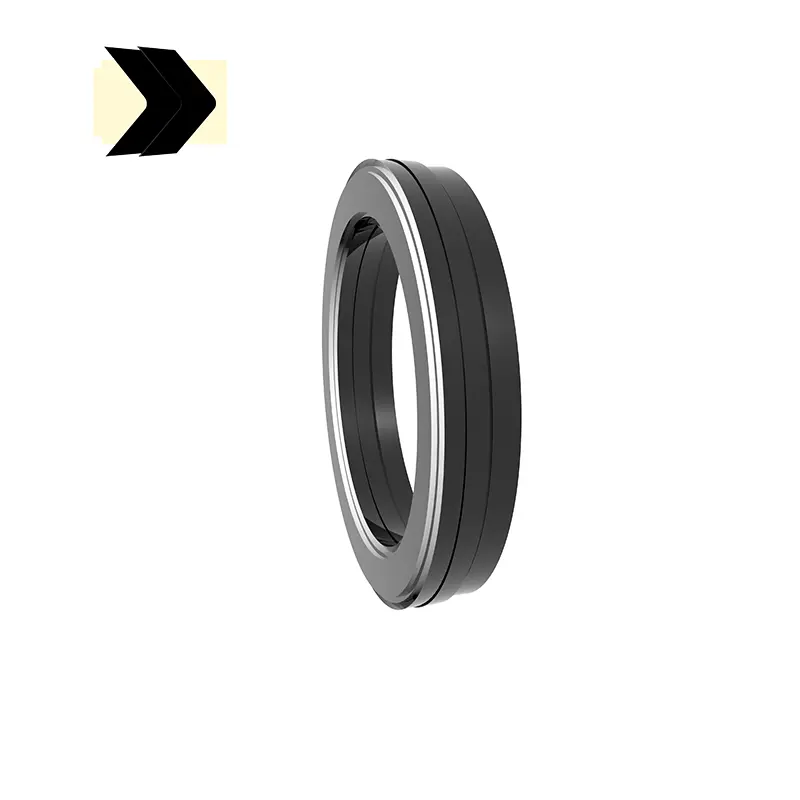

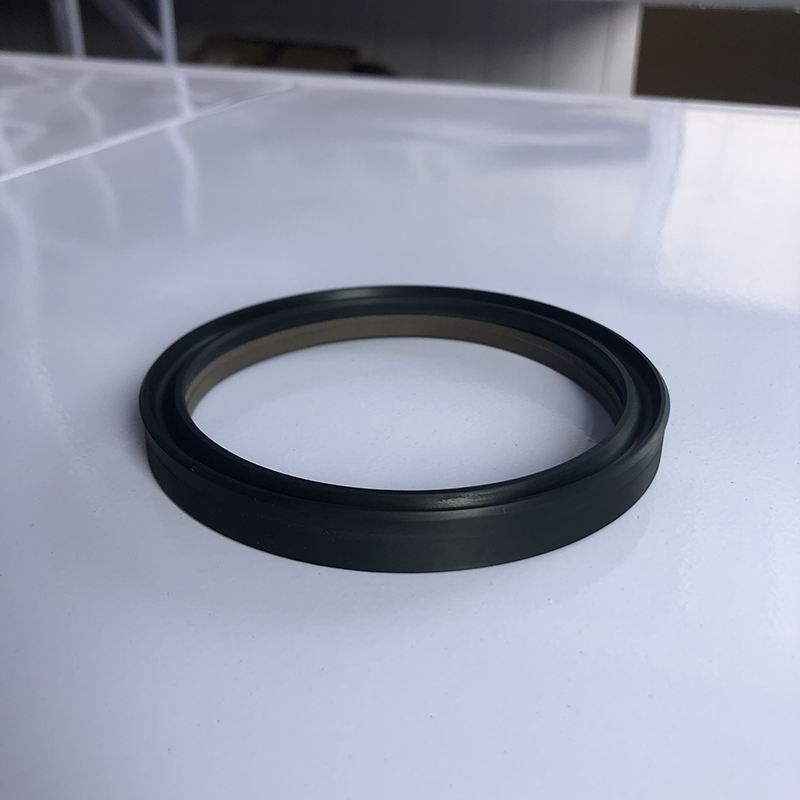

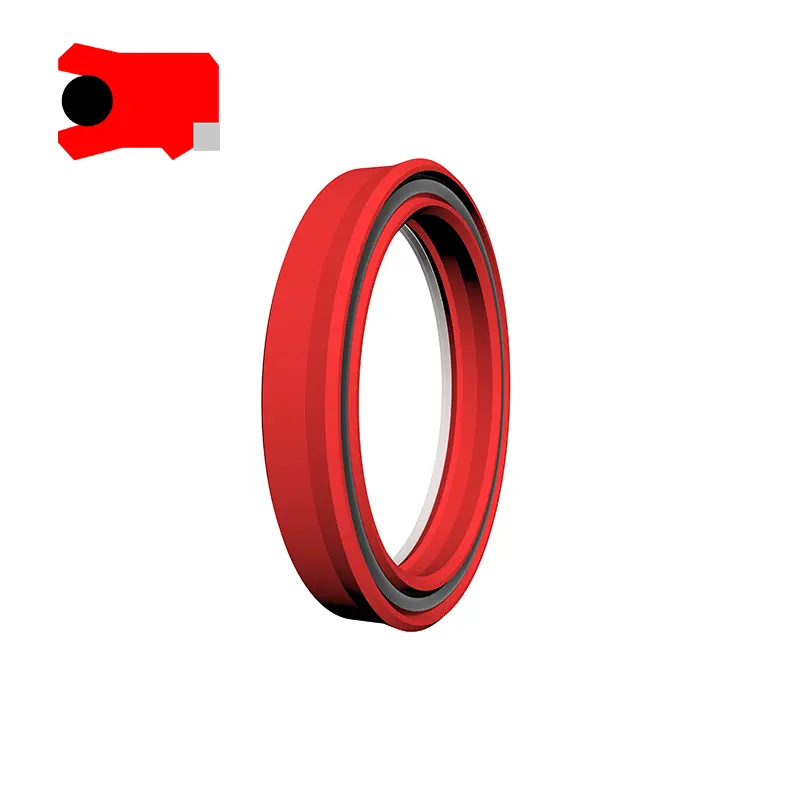

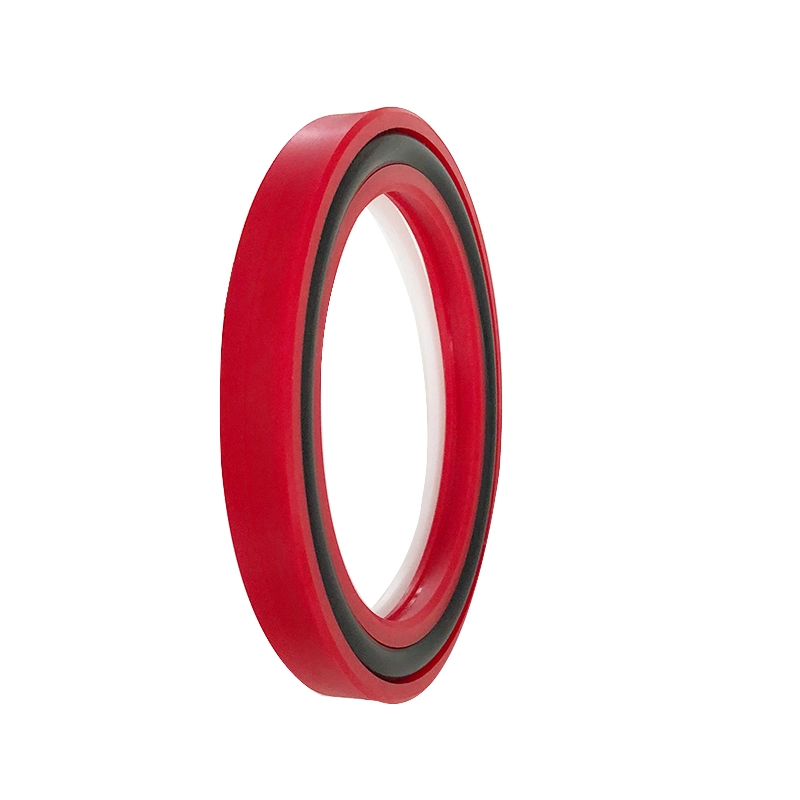

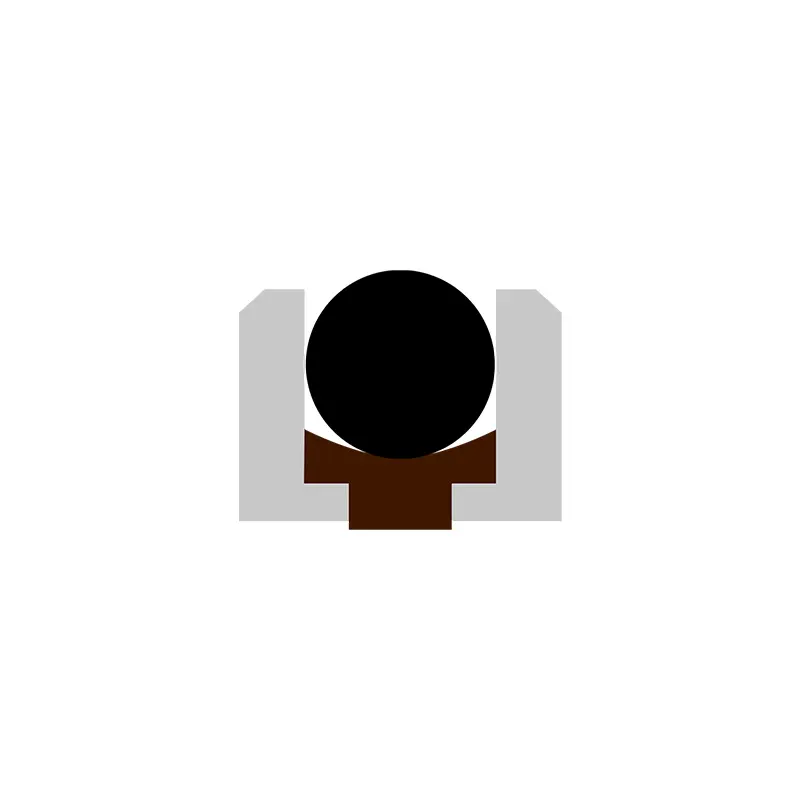

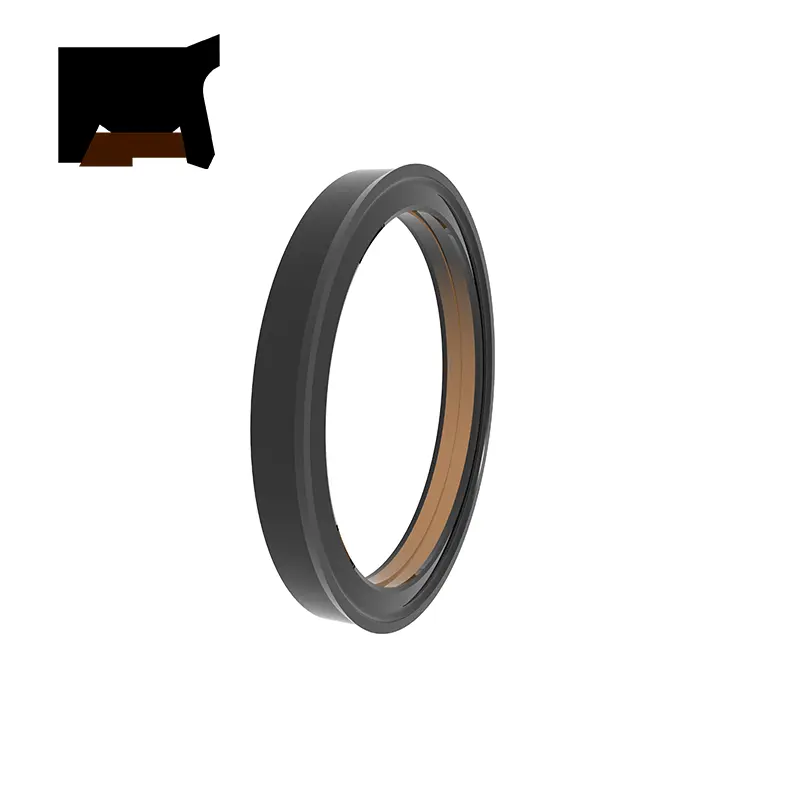

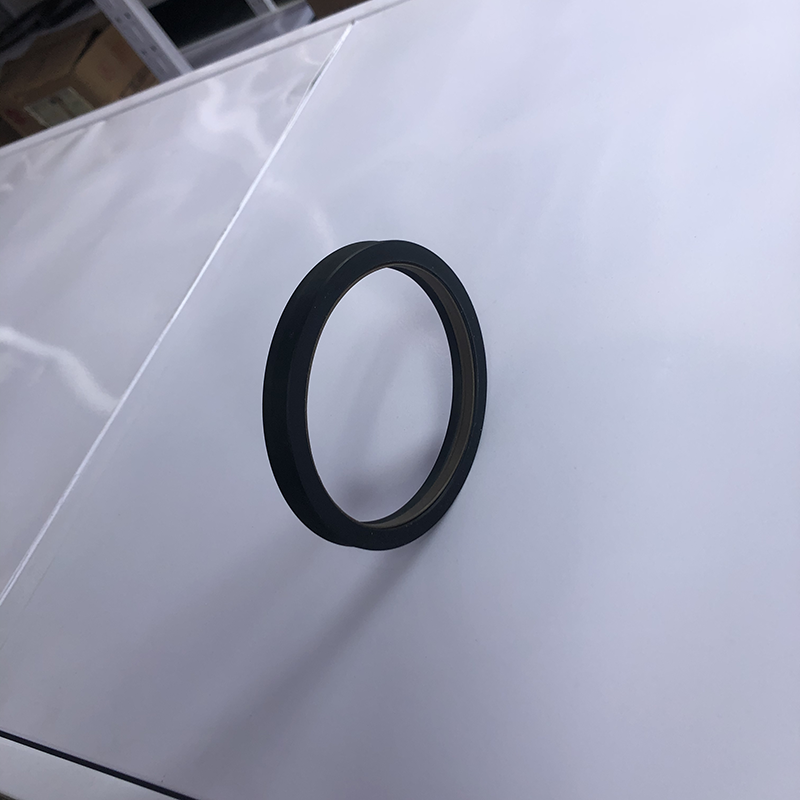

GTDI este compus dintr-un elastomer de cauciuc în formă de special (sau poliuretan) și un inel de etanșare PTFE modificat și are caracteristicile de etanșare bună, viață lungă, frecare scăzută, etc. GGDI este compus dintr-un inel de etanșare plin de PTFE, două inele de suport din plastic în formă de L și un inel O de forță elastică și are caracteristicile unei bune sigilii, viață lungă, frecare scăzută, fără târâtoare etc.

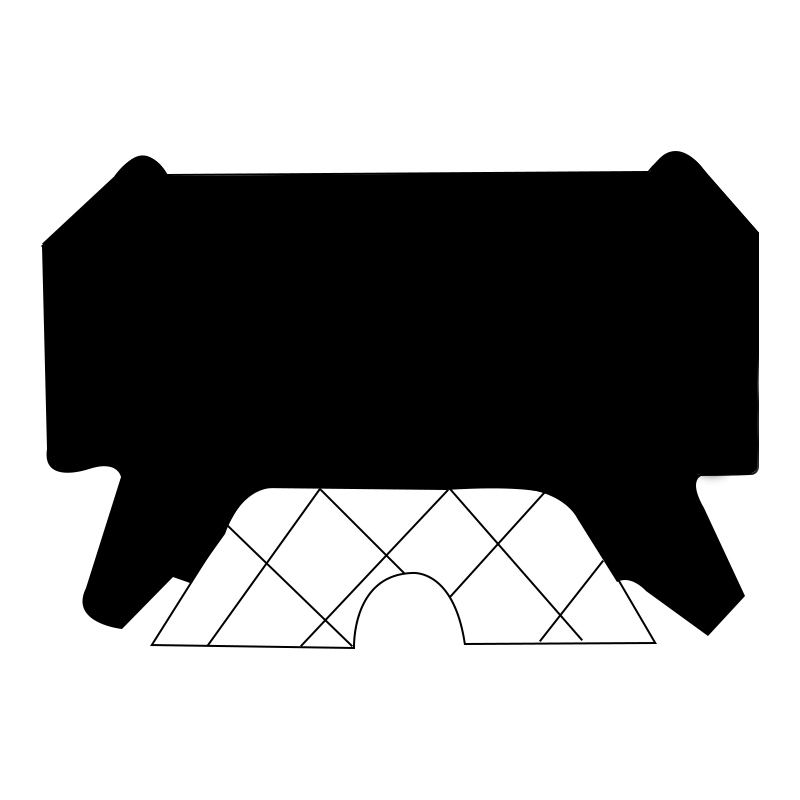

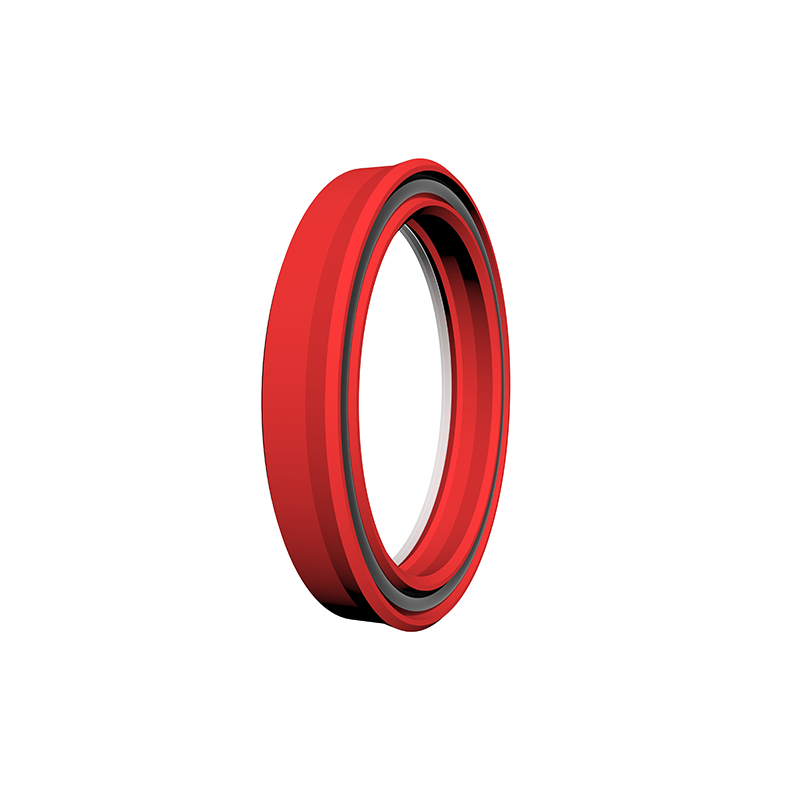

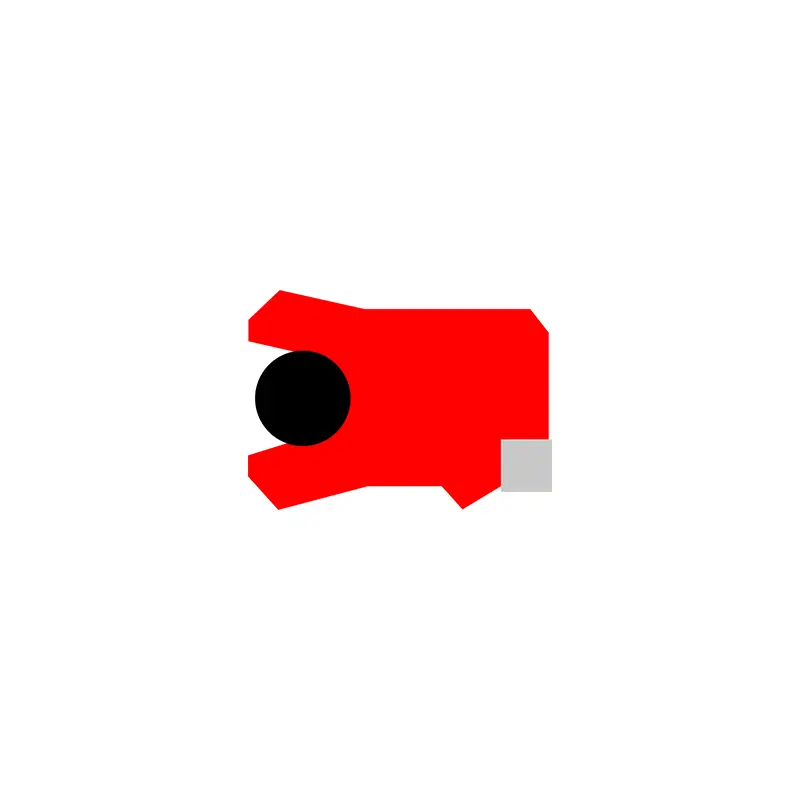

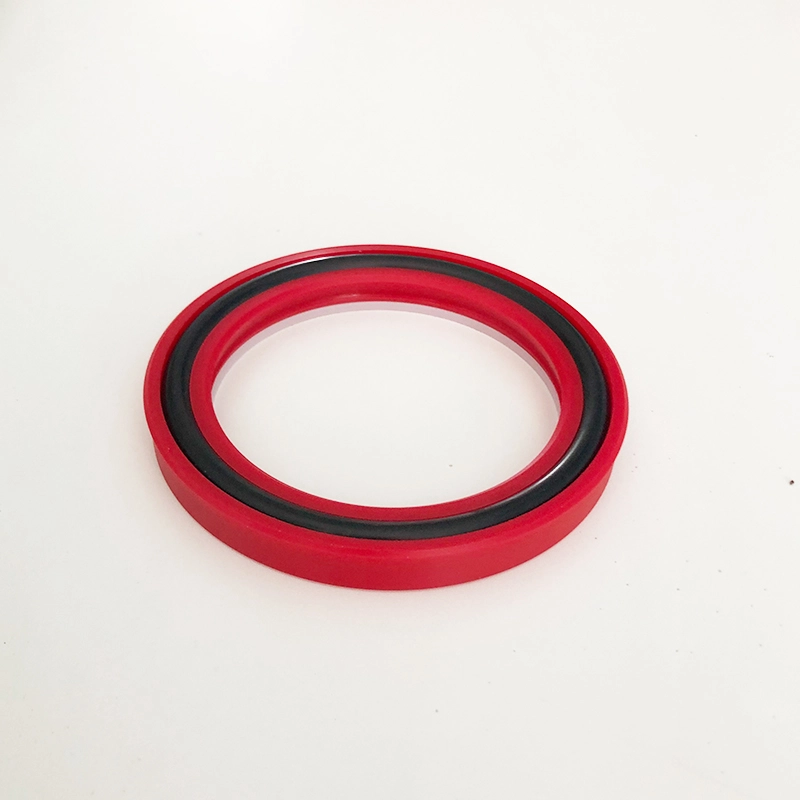

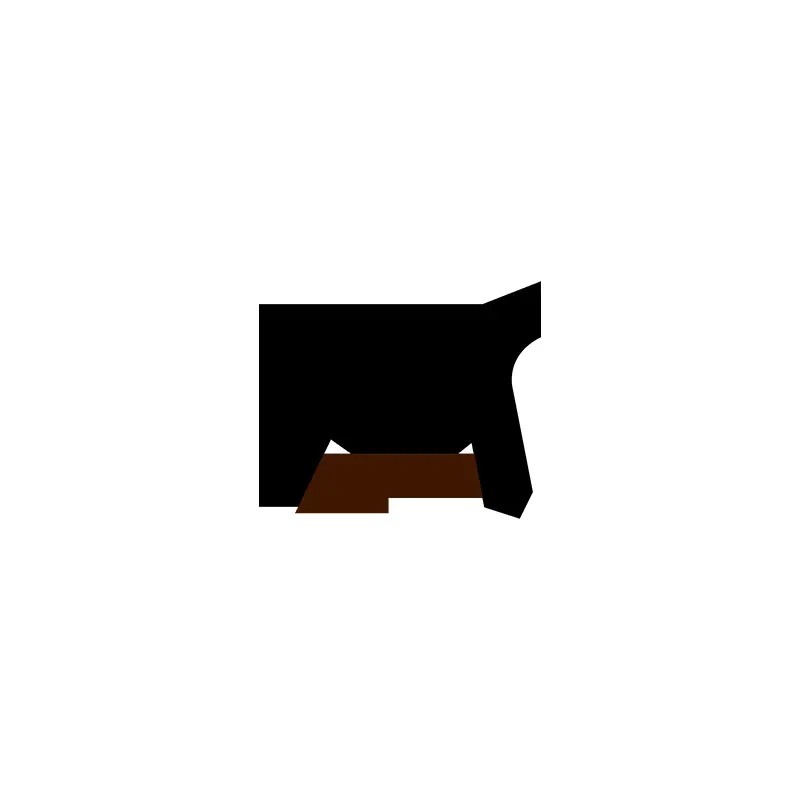

Inelul de etanșare de tip BD este un sigiliu cu tijă de piston, utilizat în principal pentru etanșarea plonjărilor, tijelor cu piston, mașinilor de forjare și echipamentelor hidraulice pentru echipamente de mers. Caracteristici:
1.. Insensibil la încărcături de vibrații și vârfuri de presiune
2. Abilitate bună de anti-extrudare
3. Sigilare mai bună sub sarcină și temperatură scăzută
4. Potrivit pentru condiții de muncă dure

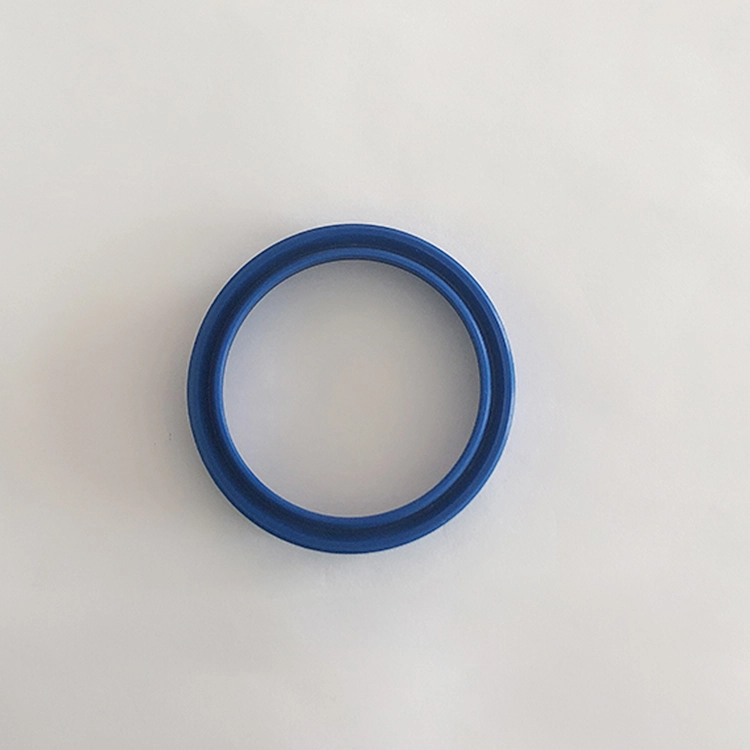

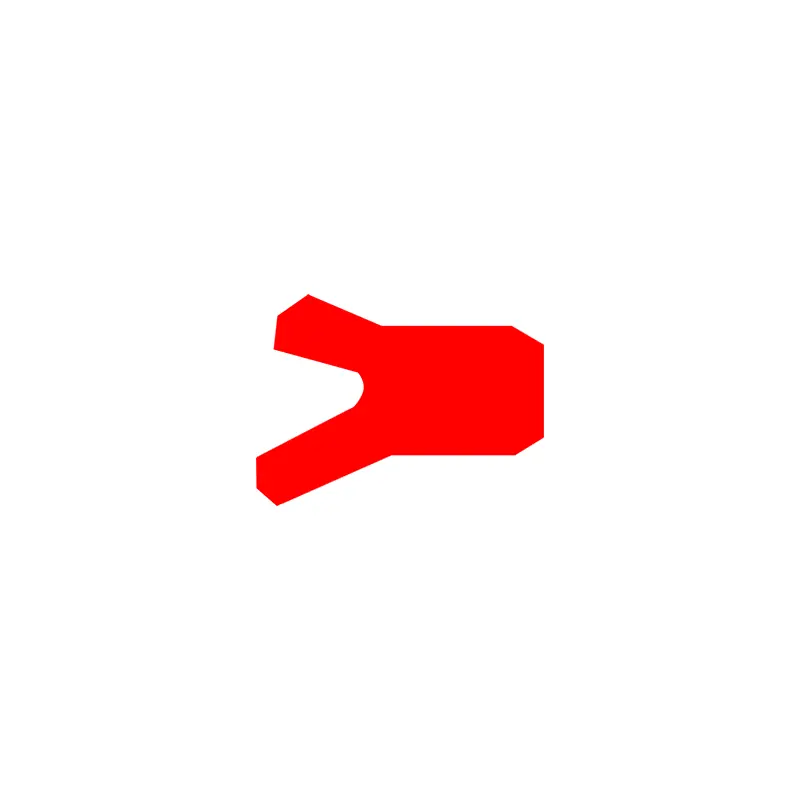

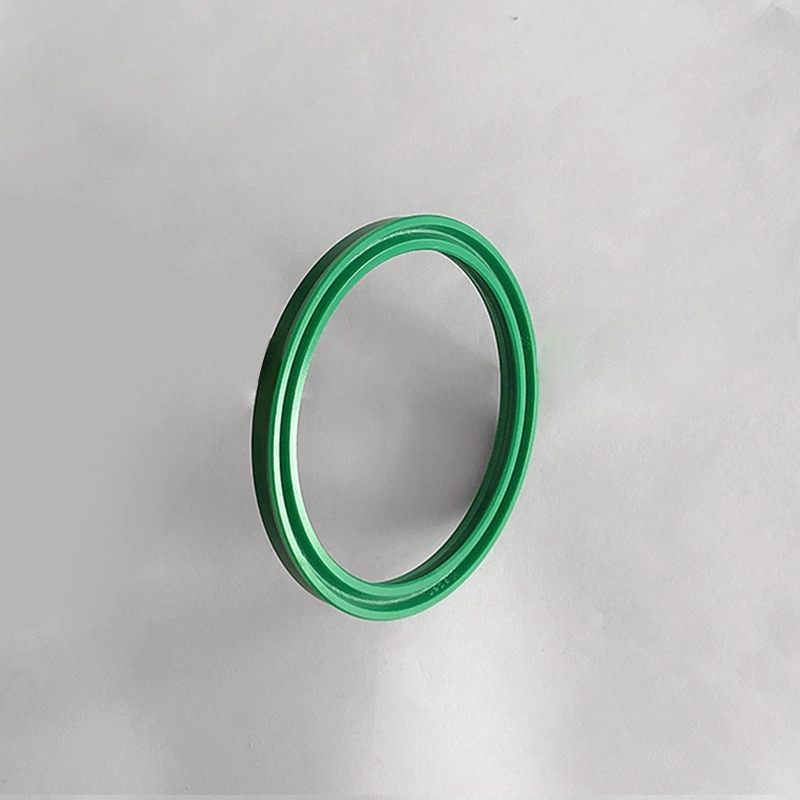

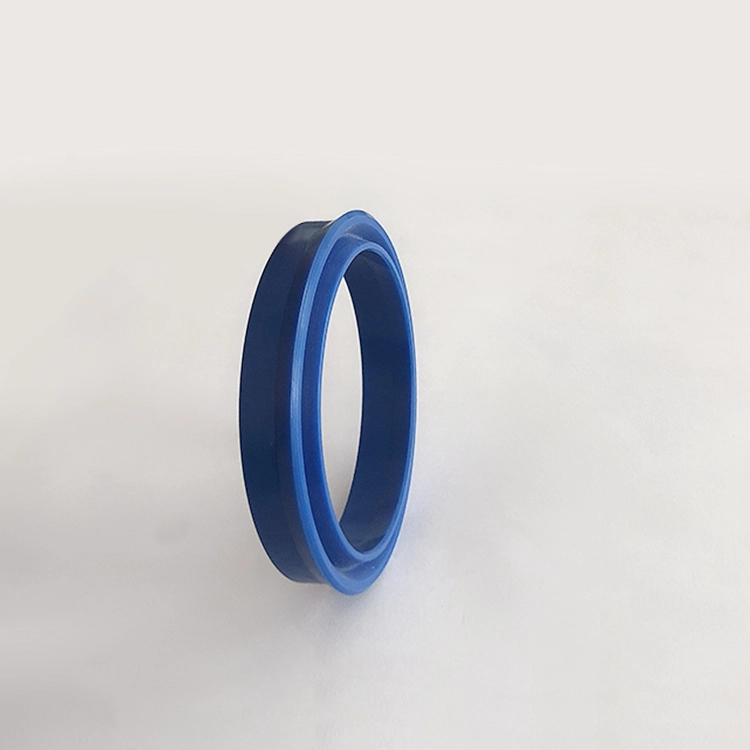

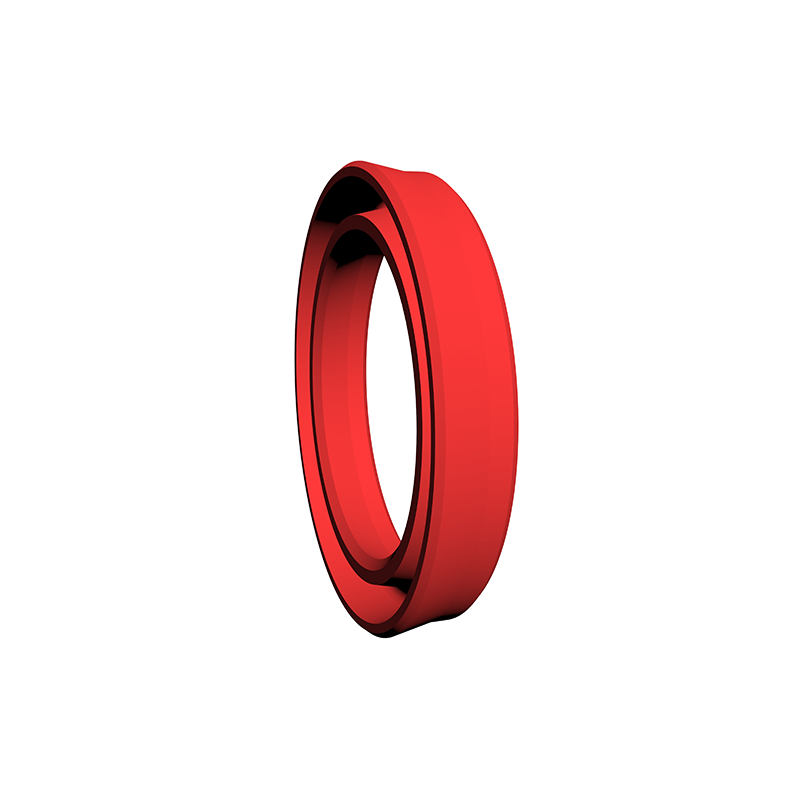

Inelul de etanșare de tip YXD pentru arbore este un sigiliu asimetric special utilizat pe tija pistonului. Este potrivit pentru etanșarea unidirecțională a mișcării reciproce hidraulice și are o performanță bună de sigilare. Când este utilizat sub 12 ~ 32MPa, la călcâie este necesar un inel de reținere. Groove se conformează cu standardul JB/ZQ4265-97. Caracteristicile sale:
1. Aplicabil pentru sarcini ușoare și sarcini medii;
2. Performanță bună de etanșare atât pentru garnituri de înaltă presiune, cât și pentru joasă presiune;
3. Sunt disponibile o varietate de materiale, iar performanța de rezistență medie este mai extinsă;
4. Structura simplă și instalarea și întreținerea ușoară.

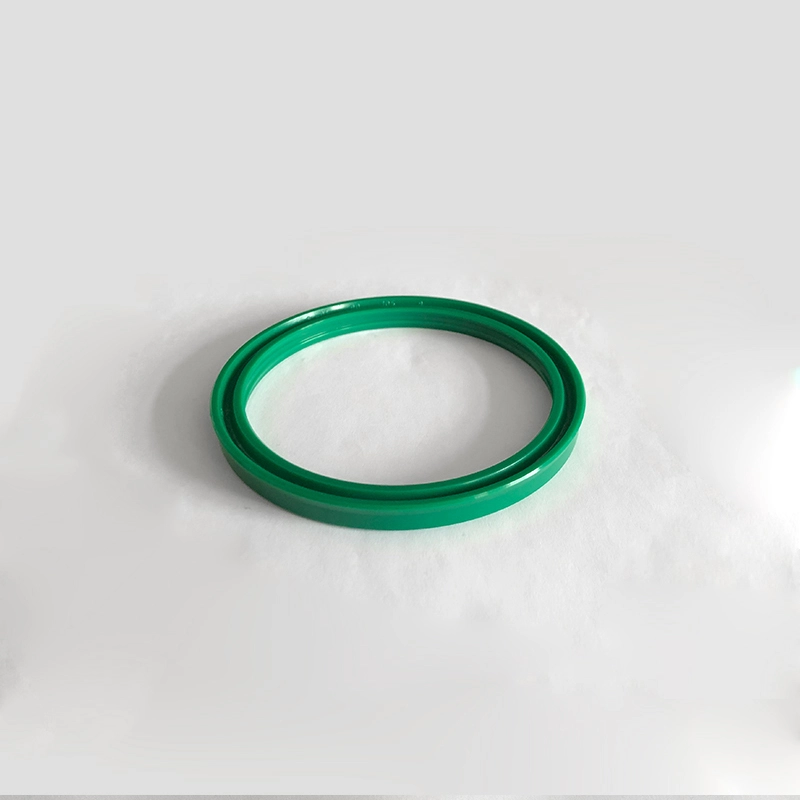

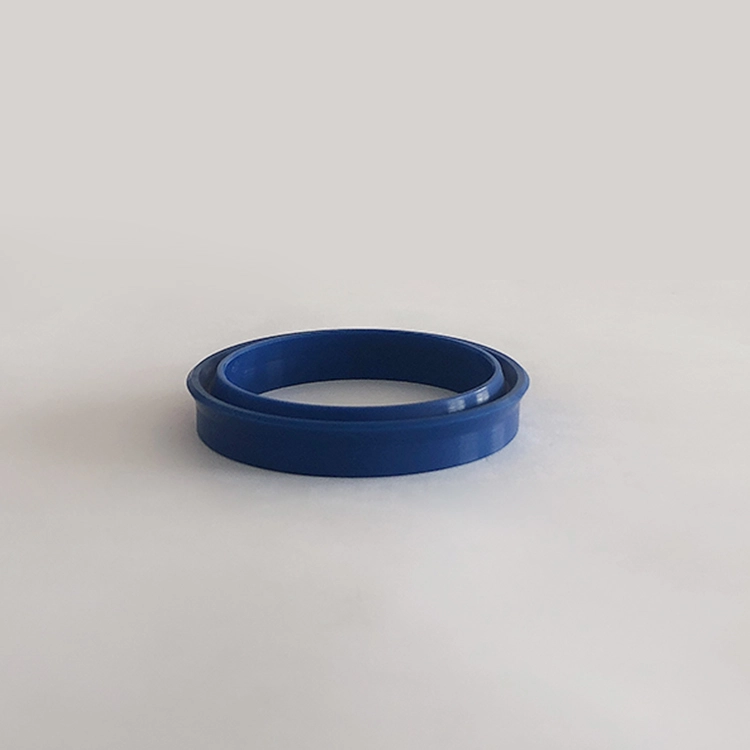

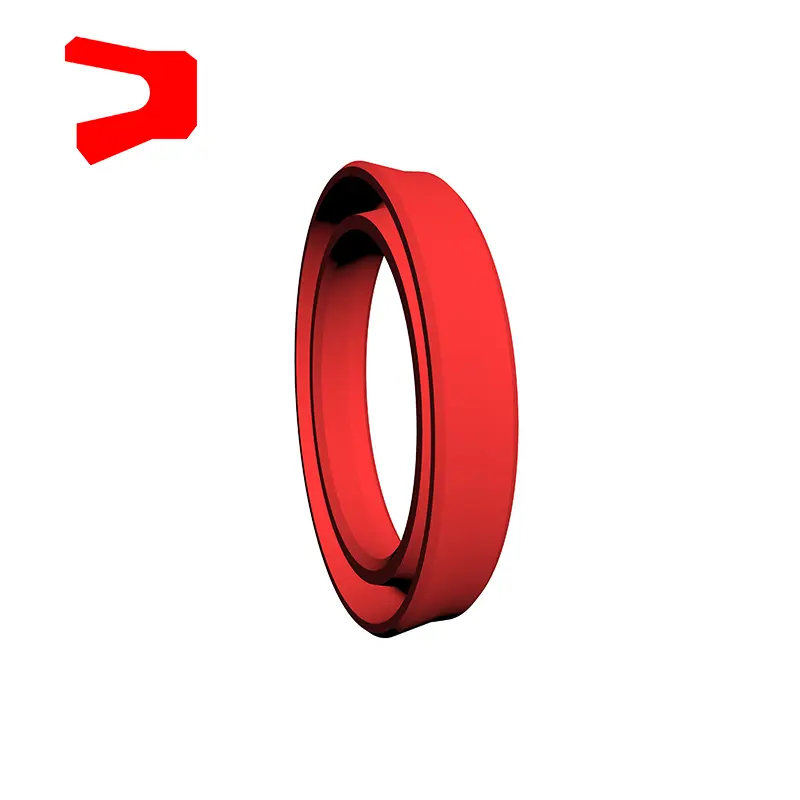

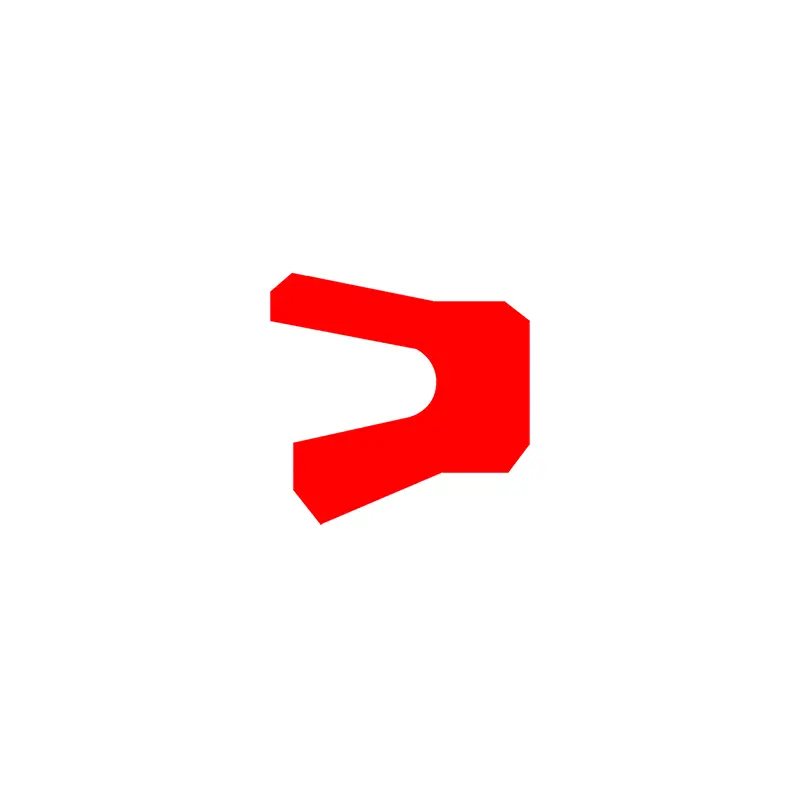

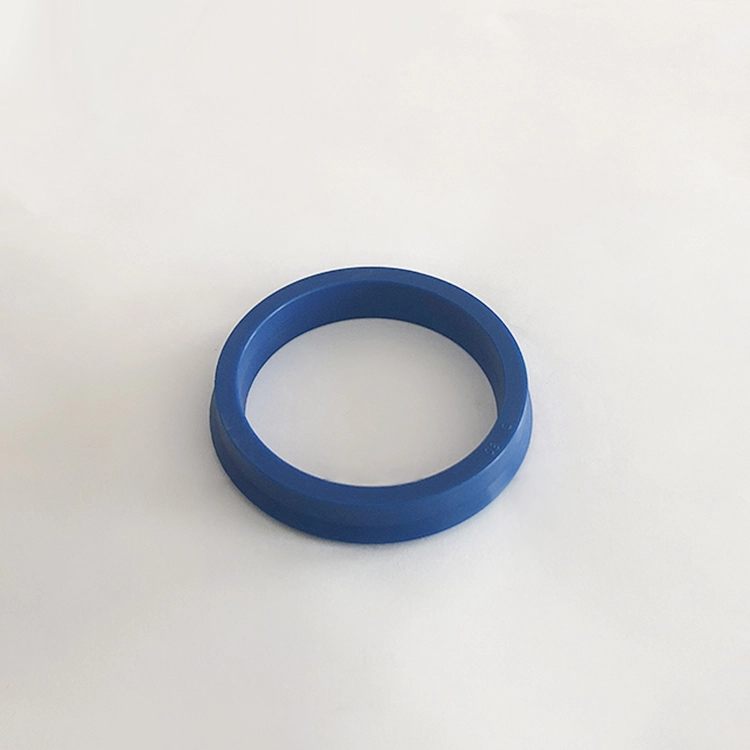

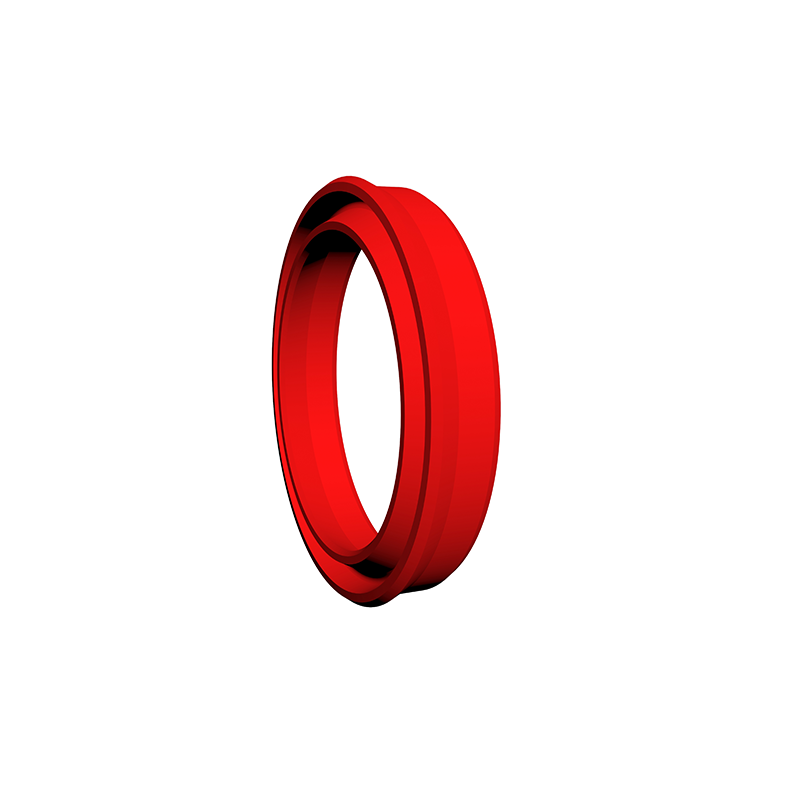

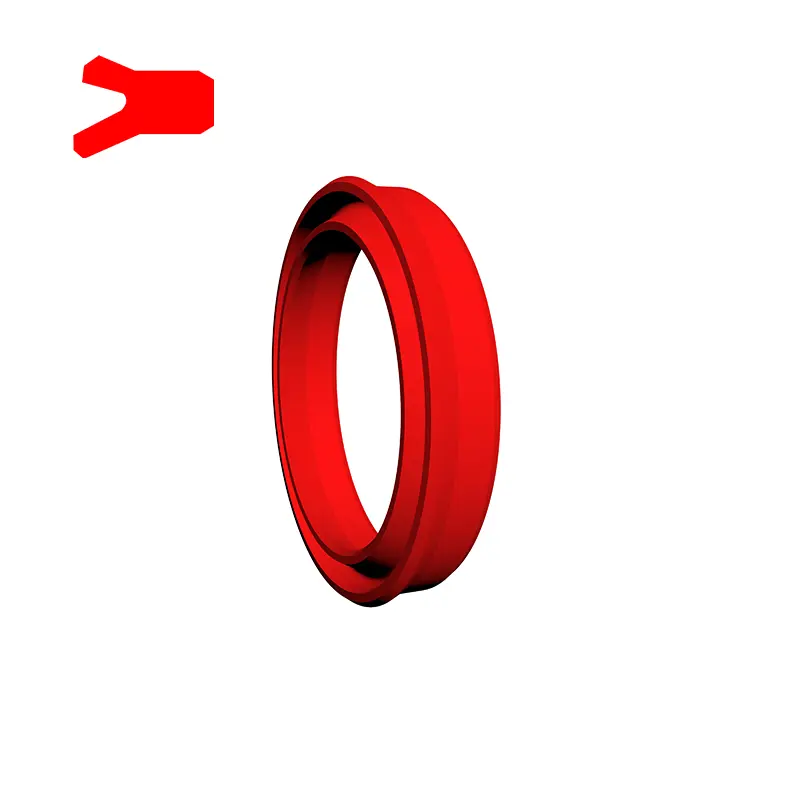

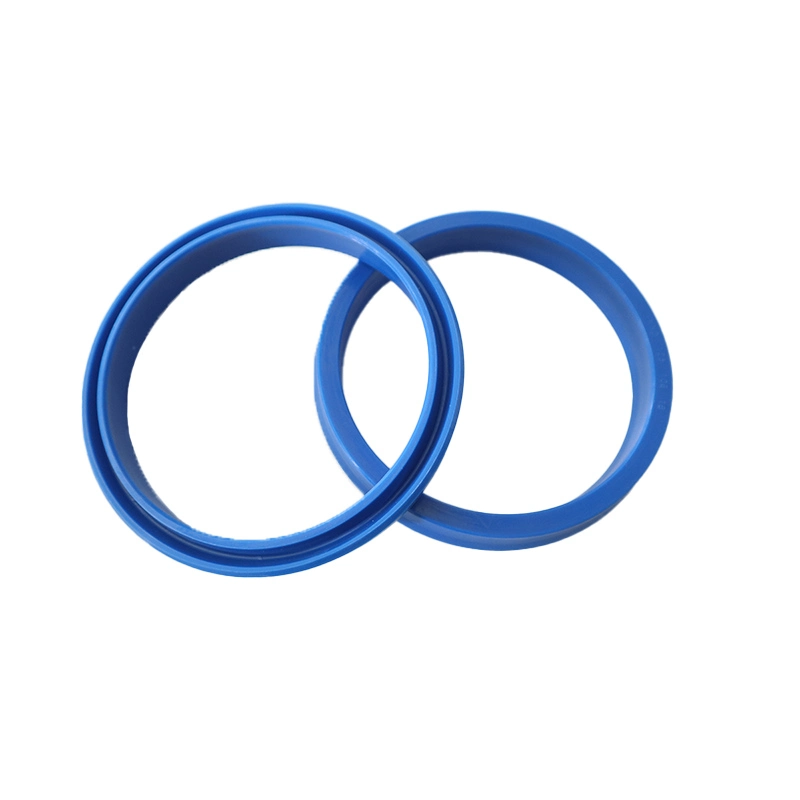

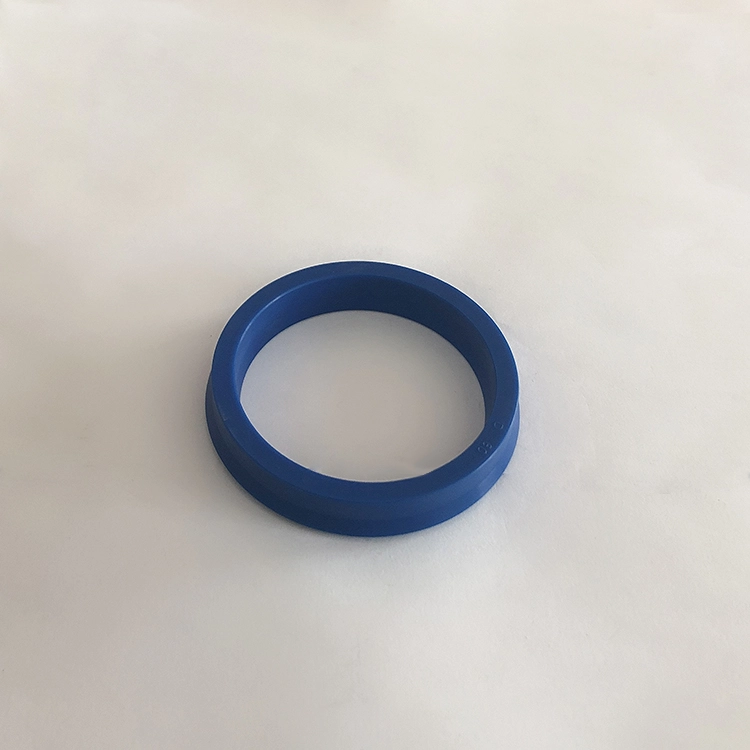

Inelul de etanșare RCUR este un sigiliu asimetric special utilizat pe tija pistonului, potrivit pentru etanșarea unidirecțională a mișcării reciproce hidraulice, cu o bună performanță de sigilare. Groove se conformează cu standardul ISO5597. Este utilizat ca sigiliu auxiliar în sistemul de etanșare. Caracteristicile sale:
1.. Performanță statică și dinamică bună;
2. Capacitate puternică de recuperare a uleiului rezidual în condiții dinamice;
3. Structura simplă și instalarea și întreținerea ușoară.

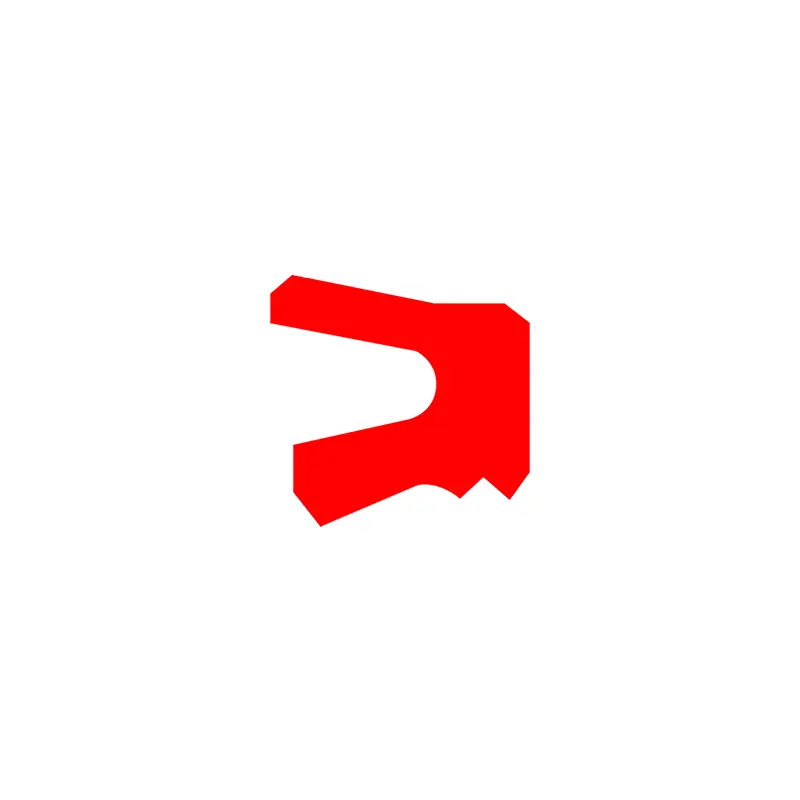

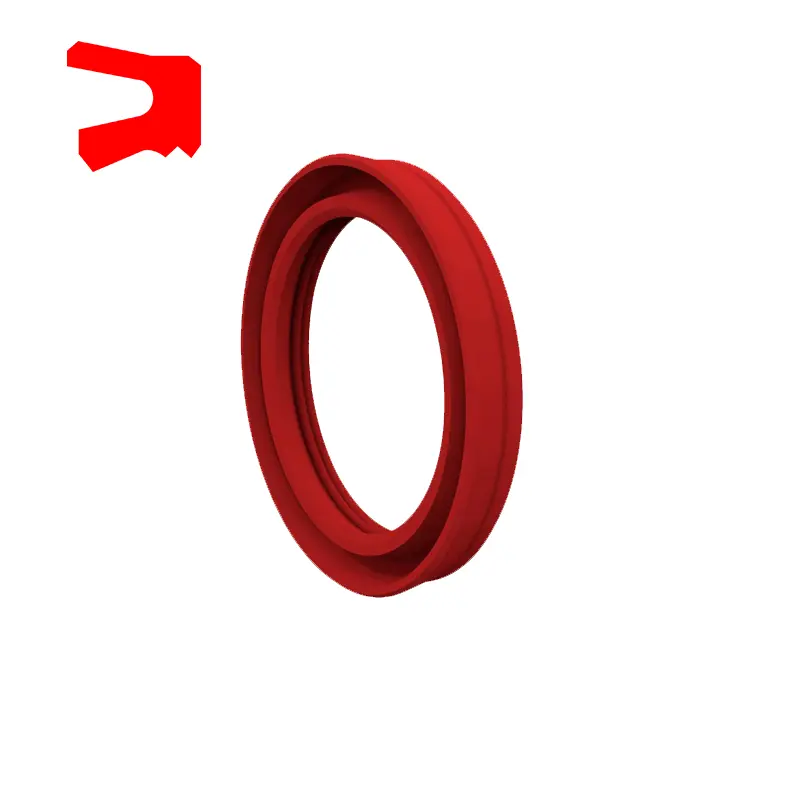

Inelul de etanșare RCUSR este un sigiliu asimetric special utilizat pe tija pistonului, cu buza auxiliară pe partea interioară a inelului de etanșare. Este potrivit pentru etanșarea unidirecțională a mișcării reciproce hidraulice și are o performanță bună de sigilare. Groove se conformează cu standardul ISO5597. Poate fi utilizat singur sau ca un sigiliu auxiliar în sistemul de etanșare. Caracteristicile sale:
1.. Performanță statică și dinamică bună;
2. Frecarea scăzută, mișcare netedă, capacitate de recuperare a uleiului rezidual puternic în condiții dinamice;
3. Structura simplă și instalarea și întreținerea ușoară.
Caracteristici și aplicații ale produsului:
Selectarea materialelor
1. Materialele cu inel O de susținere pot fi selectate: cauciuc nitril R01 (NBR), RO2 Fluororubber (FKM), etc.
2. Materiale de inel de etanșare: PTFE2, PTFE3, PTFE4, PU, etc.
RC15 Selecția materialelor
1. Material inel de presiune: politetrafluoroetilen, cârpă nitril, cârpă fluororubber, nylon, polioximetilenă
2. Materialul cu inel în V: politetrafluoroetilen, cauciuc nitril, cârpă nitril, fluororubber, cârpă de fluororubber, poliuretan
3. Materialul inelului de susținere: pânză de nitril, pânză de fluororubber, nylon, polioximetilenă, politetrafluoroetilenă
RCUR Selecție de materiale Polyuretan (PU)
Exemplu de comandă ：
Modelul de comandă RC11-40x55.1x6.3-PTFE3-R01
Model de comandă RC11-B-40X55.1X6.3-PTFE3-R02
Diametrul modelei X Diametru canelură x Lățimea canelurii PTFE3 PTFE-modificat Cod R01, R02-O-Ring Cod material
Modelul de comandă RC12-40x55x7.5-PTFE3-R01
Model-Diametru X Diametru canelură x Lățimea canelurii Tetrafluoroetilenă Modificată PTFE3 Cod material inelar R01 Cod inelar-regal Cod
Modelul de comandă RC13-80-PTFE3-R01 sau SPNC-80-PTFE3-R01
RC13/SPNC-model 80 Diametrul arborelui D PTFE3-PTFE Cod material R01-O-Ring Cod material
Modelul de comandă RC14-80-PTFE3-R01
RC14 Model 80 Arbore Diametru D PTFE3-PTFE Cod material R01-O-Ring Cod material
RC15
| Model | Material | Domeniul de aplicare aplicabil | Sigilare |
| RC15-A | V-RING: CLOW NBR, INING PRESIUNE, RING DE SUPORT: CLOW NBR/PA/POM/PTFE | Temperatură normală, presiune ridicată | Bun |
| RC15-B | Ring V: pânză FKM, inel de presiune, inel de sprijin: pânză FKM/PTFE | Temperatură ridicată, presiune ridicată | Bun |
| RC15-C | V-Ring: NBR, inel de presiune, inel de sprijin: pânză NBR/PA/POM/PTFE | Temperatură normală, presiune medie și joasă | Excelent |
| RC15-D | V-RING: FKM, inel de presiune, inel de sprijin: pânză FKM/PTFE | Temperatură ridicată, presiune medie și joasă | Excelent |
| RC15-E | V-RING: combinație de pânză NBR+NBR, inel de presiune, inel de sprijin: pânză NBR/PA/POM/PTFE | Temperatură normală, presiune medie și ridicată | Foarte bun |
| RC15-F | V-RING: FKM+FKM Combinație de pânză, inel de presiune, inel de sprijin: pânză FKM/PTFE | Temperatură ridicată, presiune medie și ridicată | Foarte bun |
| RC15-G | V-inela V, inel de presiune, inel de sprijin: PTFE1/PTFE2/PTFE3/PTFE4 | Mediile corozive la temperaturi ridicate și cu presiune ridicată | Normal |
| RC15-H | V-RING: PU, inel de presiune, inel de sprijin: PU/PA/POM/PTFE | Temperatură normală, presiune medie și ridicată | Foarte bun |
Exemplu de comandă rc15-a-40x55x22.5rc15-a-model dxdxl Reglementări de șampon de instalare

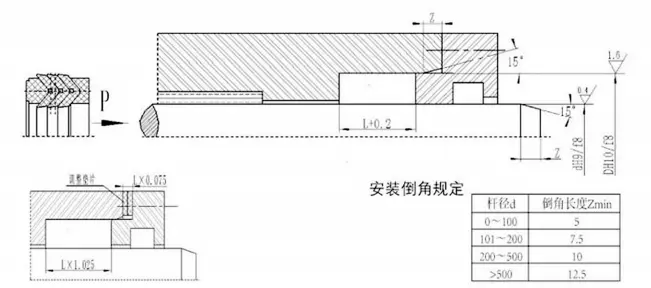

| Diametrul tijei d | Lungimea șamponului Zmin |
| 0 ~ 100 | 5 |
| 101 ~ 200 | 7.5 |
| 200 ~ 500 | 10 |
| ＞ 500 | 12.5 |
Garnitura combinată în formă de V poate obține cea mai bună stare de etanșare și frecare prin reglarea dimensiunii axiale a garniturii. Uzura inițială după funcționarea pe termen lung poate fi extinsă prin reglarea dimensiunii axiale. Se recomandă ca dimensiunea axială reglabilă a cavității de etanșare să fie proiectată să fie 1.025L, iar cantitatea de reglare este de 7,5%L.
Spn
Model de comandă SPN-D*D*L-PTFE3-R01 Diametrul tijei*Diametru inferior al canelurii*Lățimea canelurii
Model SPN PTFE3 Cod material PTFE modificat PTFE R01 Cod inelar-regulat
RC17
Model de comandă RC17-D*D*L-PTFE3-R01 Diametru tijă*Diametru inferior al canelurii*Lățimea canelurii
GTD
Tdmi
GGDI
BD
Model de comandă BD40*55*11.4 Diametrul tijei × diametrul canelurii × înălțimea de etanșare
YXD
Modelul de comandă YXD63X75X14 -R01 Diametrul tijei × diametrul canelurii × înălțime de etanșare - Cod material
Rcur
Modelul de comandă RCUR63X73 × 10 DIAMETER RID × DIAMETERUL CUMPĂRULUI × EXECTUL SEAL
Modelul de comandă RCUSR63X73X6 DIAMETRA RIDELOR × DIAMETRA GRANDULUI × Înălțimea de etanșare

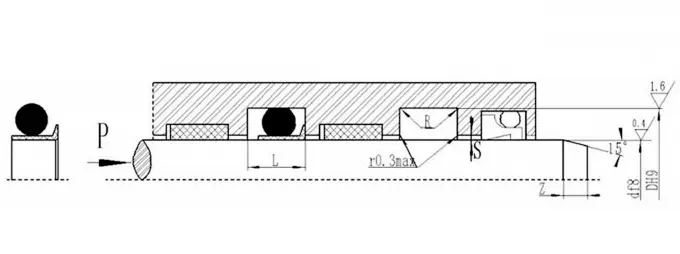

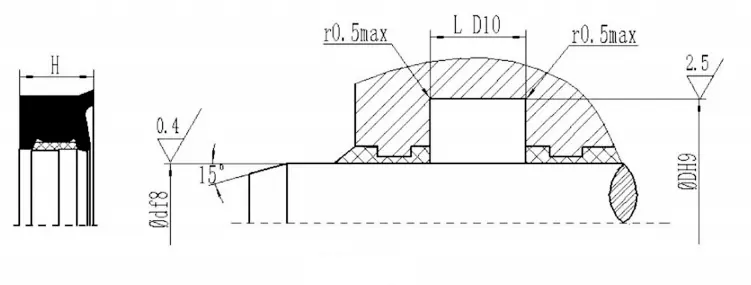

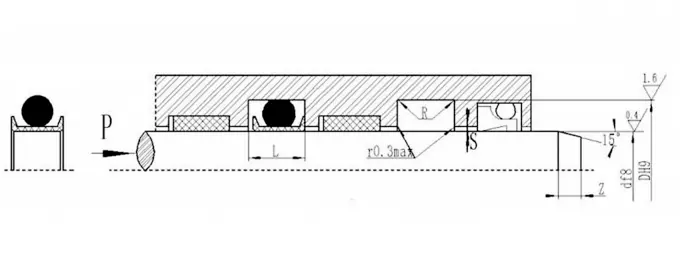

Specificații

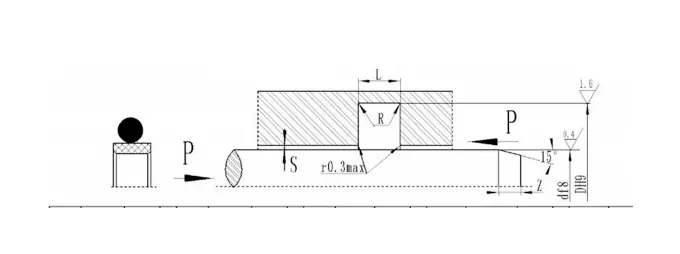

| RC11 Standard național (poate produce produse de orice dimensiune din tabelul de specificații) | |||||||||
| Tip standard D F8 RC11 RC11-B |
Sarcina ușoară D F8 RC11-Q RCI1-B-Q |
Sarcina grea D F8 RC11-Z RC11-B-Z |
Diametrul canelurii D H9 |
Lățimea canelurii L+0.2 |
Clearance radial smax | Colțuri rotunde RMAX |
Chamfer Zmin |

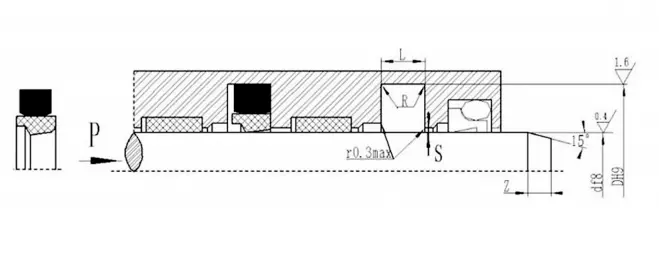

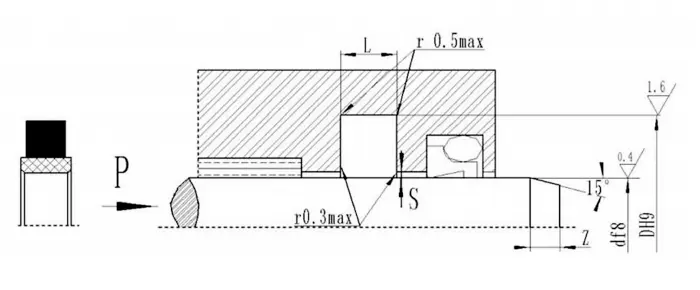

Diametrul sârmei cu inel OO | |
| 0 ~ 20mpa | 20-40MPa | ||||||||
| 3 ~ 7.9 | 8 ~ 18,9 | - | D+5 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 8 ~ 18,9 | 19 ~ 37.9 | 3 ~ 7.9 | D+7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 19 ~ 37.9 | 38 ~ 199,9 | 8 ~ 18,9 | D+11 | 4.2 | 0.25 | 0.2 | 1.0 | 4 | 3.55 |
| 38 ~ 199,9 | 200 ~ 255,9 | 19 ~ 37.9 | D+15.5 | 6.3 | 0.3 | 0.2 | 1.3 | 5 | 5.30 |
| 200 ~ 255,9 | 256 ~ 649.9 | 38 ~ 199,9 | D+21 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 256 ~ 649.9 | 650-999.9 | 200-255.9 | D+24,5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 650 ~ 999.9 | > 1000 | 256 ~ 649.9 | D+28 | 9.5 | 0.5 | 0.3 | 2.5 | 8 | 8.60 |
| > 1000 | - | 650 ~ 999.9 | D+38 | 13.8 | 0.7 | 0.6 | 3.0 | 10 | 12.0 |
| Diametrul tijei D f8 |
Diametrul canelurii DH9 |
Lățimea canelurii L+0.2 |
Clearance radial sMax | Colțuri rotunde RMAX |
Chamfer Zmin |
|
| 0 ~ 20mpa | 20 ~ 40MPa | |||||
| 20 ~ 39.9 | D+10 | 5 | 0.4 | 0.3 | 0.2 | 4 |
| 40 ~ 70,9 | D+15 | 7.5 | 0.4 | 0.3 | 0.3 | 5 |
| 71 ~ 200 | D+20 | 10 | 0.5 | 0.4 | 0.4 | 6 |
| 200 ~ 309.9 | D+25 | 12.5 | 0.6 | 0.5 | 0.4 | 8.5 |
| 310 ~ 539.9 | D+30 | 15 | 0.7 | 0.6 | 0.8 | 10 |
| 540-699.9 | D+35 | 17.5 | 0.8 | 0.7 | 1.2 | 12 |
| 700 ~ 1500 | D+40 | 20 | 0.8 | 0.7 | 1.2 | 14 |
| Notă: Pentru presiuni> 40 MPa, zona de rădăcină de etanșare Smax folosește toleranța la potrivire H8/18. | ||||||
| Diametrul arborelui D f8 |
Diametrul canelurii D H9 | Lățimea canelurii L+0.2 |
Colțuri rotunjite RMAX |
Clearance radial Smax |
Chamfer Zmin |
Diametrul sârmei cu inel O. dO |
|
| Pentru uz hidraulic | Pentru frecare pneumatică și hidraulică scăzută | ||||||
| 3 ~ 10 | D+3 | D+3,5 | 2.5 | 0.4 | 0.2 | 3 | 1.9 |
| 10 ~ 22 | D+4 | D+4.6 | 3.2 | 0.6 | 0.3 | 4 | 2.4 |
| 22 ~ 50 | D+6 | D+6.6 | 4.7 | 1 | 0.3 | 5 | 3.5 |
| 48 ~ 150 | D+10 | D+10.6 | 7.5 | 1 | 0.35 | 6 | 5.7 |
| 150 ~ 1500 | D+15 | D+15.6 | 11.0 | 2.5 | 0.4 | 8 | 8.6 |
| Diametrul arborelui D f8 |
Diametrul canelurii D H9 |
Lățimea canelurii L+0.2 | Colțuri rotunjite RMAX |
Clearance radial S |
Chamfer Z |
Diametrul sârmei cu inel O. dO |

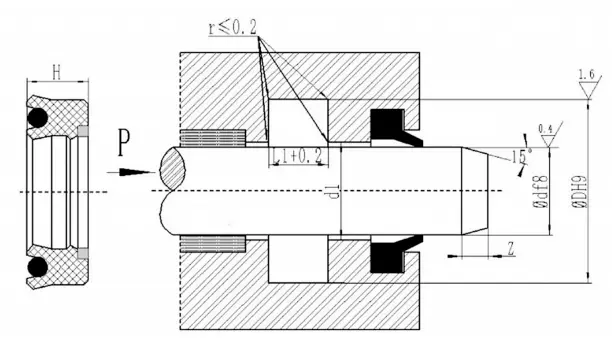

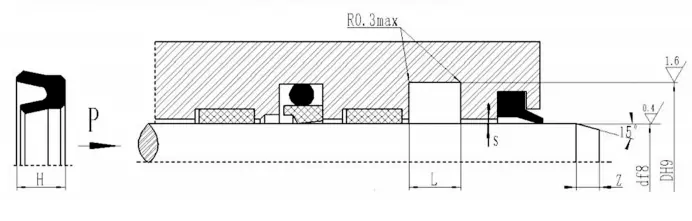

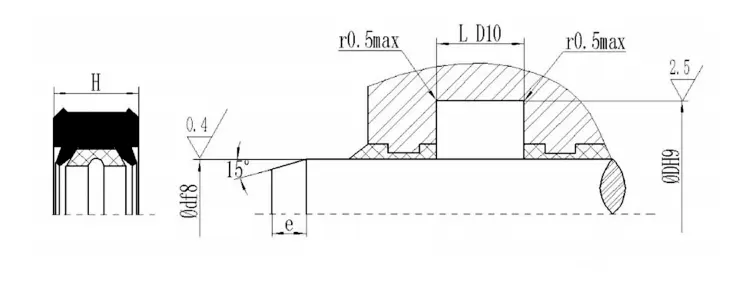

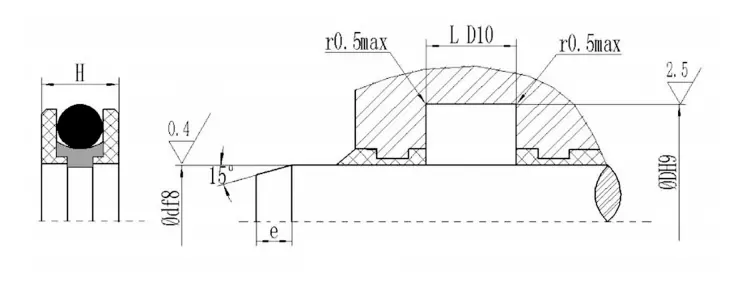

| 8 ~ 17 | D+5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 18 ~ 39 | D+6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 40 ~ 108 | D+10 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 109 ~ 1500 | D+13 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| Notă: Pentru diametrul arborelui ≤ 30mm, se recomandă o canelură deschisă. | ||||||
| Dimensiuni de instalare | Lungimea șamponului | |||||
| Diametrul tijei df8 | Groove Diametru exterior DH9 | Lățimea slotului L D10 | Înălțimea de sigiliu H |
|
Diametrul tijei | Lungimea șamponului e≥ |
| 20-56 | D+10 | 16 | 15 |
|
20-59 | 6 |
| 57-140 | D+13 | 16 | 15 |
|
60-104 | 7 |
| > 140 | D+15 | 16 | 15 |
|
105-299 | 10 |
|
|
|
|
|
|

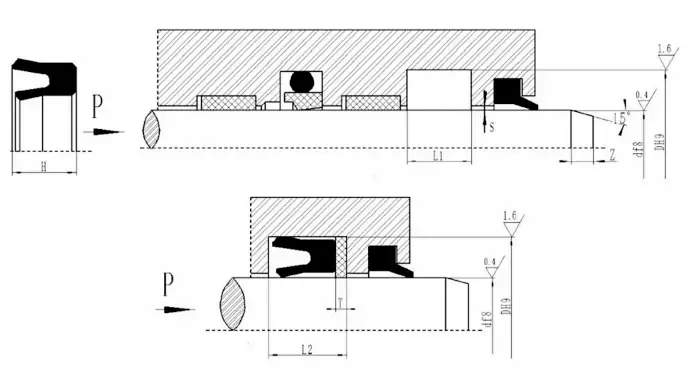

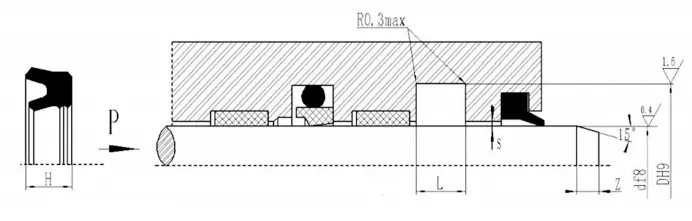

300-650 | 15 |
| Dimensiuni de instalare Lungimea șamponului | ||||||
| Diametrul tijei df8 | Groove Diametru exterior DH9 | Lățimea slotului L D10 | Înălțimea de sigiliu H |
|
Diametrul tijei | Lungimea șamponului e≥ |
| 20-39 | D+7.2 | 4 | 3.5 |
|
20-59 | 6 |
| 40-79 | D+10 | 5 | 4.5 |
|
60-104 | 7 |
| 80-100 | D+13.8 | 7.5 | 7 |
|
105-299 | 10 |
| 101-250 | D+20 | 10 | 9.5 |
|
300-650 | 15 |
| 250-600 | D+30 | 15 | 14.5 |
|
|
|
| > 600 | D+40 | 20 | 19.5 |
|
|
|
| Presiune/MPA | Smax de diferență de extrudare | |
| Diametrul tijei d≤60mm | Diametrul tijei d> 60mm | |
| ≤5 | 0.4 | 0.5 |
| ≤10 | 0.3 | 0.4 |
| ≤20 | 0.2 | 0.3 |
| ≤30 | 0.15 | 0.2 |
| ≤40 | 0.1 | 0.15 |
