Descriere produs

Garnituri hidraulice pentru găuri cu piston, în fabrica noastră și centrul de cercetare și dezvoltare, există modele și tipuri subdivizate, fiecare cu propriile caracteristici, dar am obținut un control strict al calității.

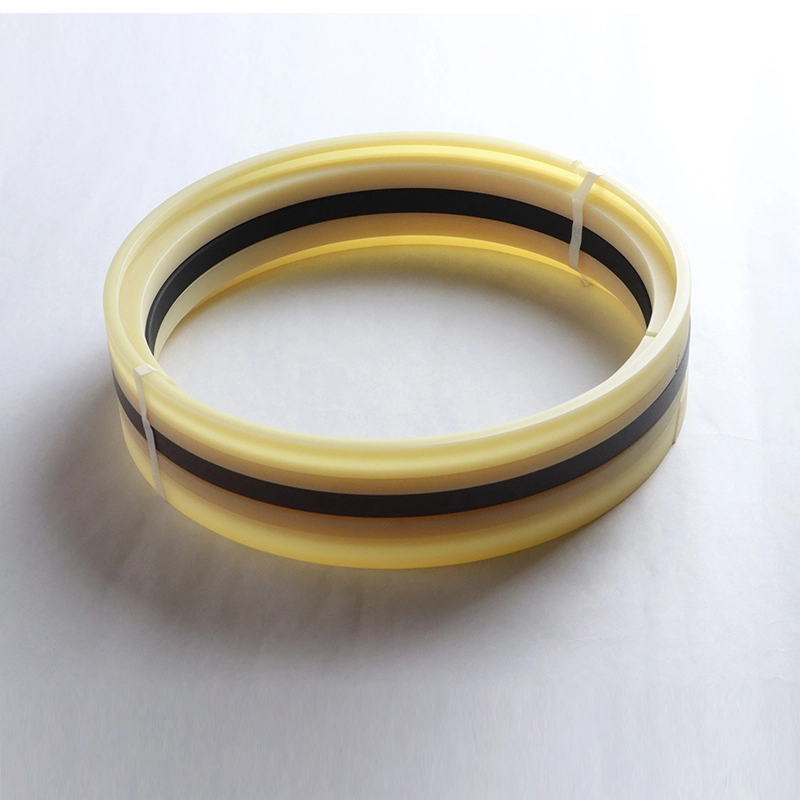

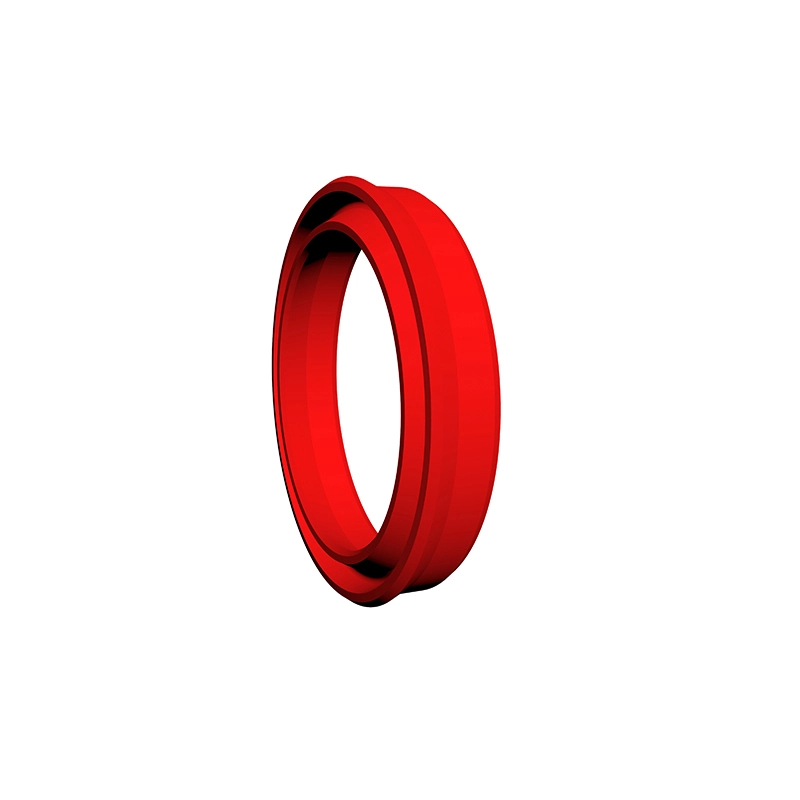

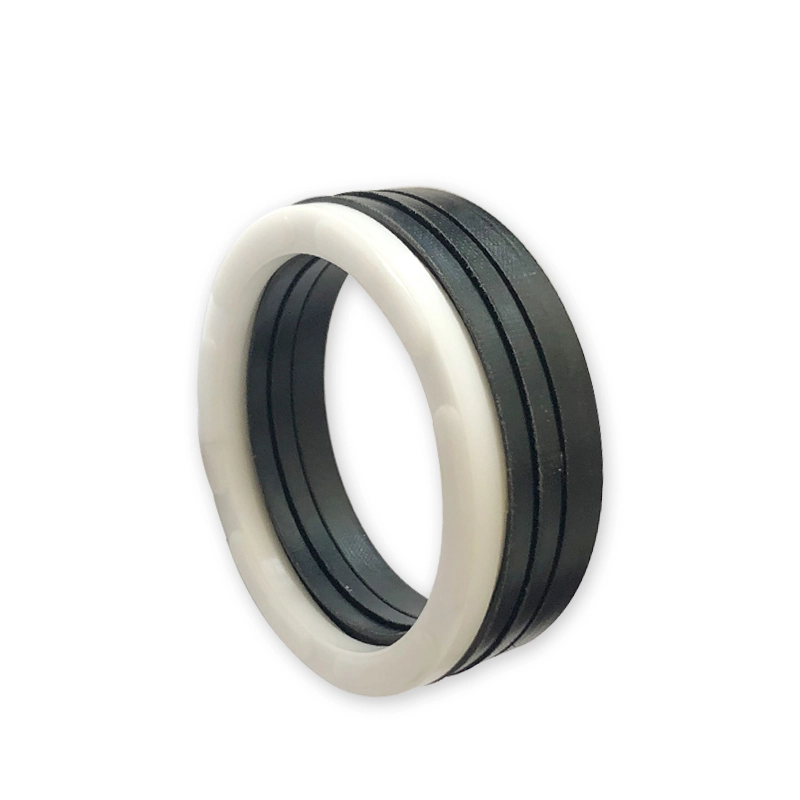

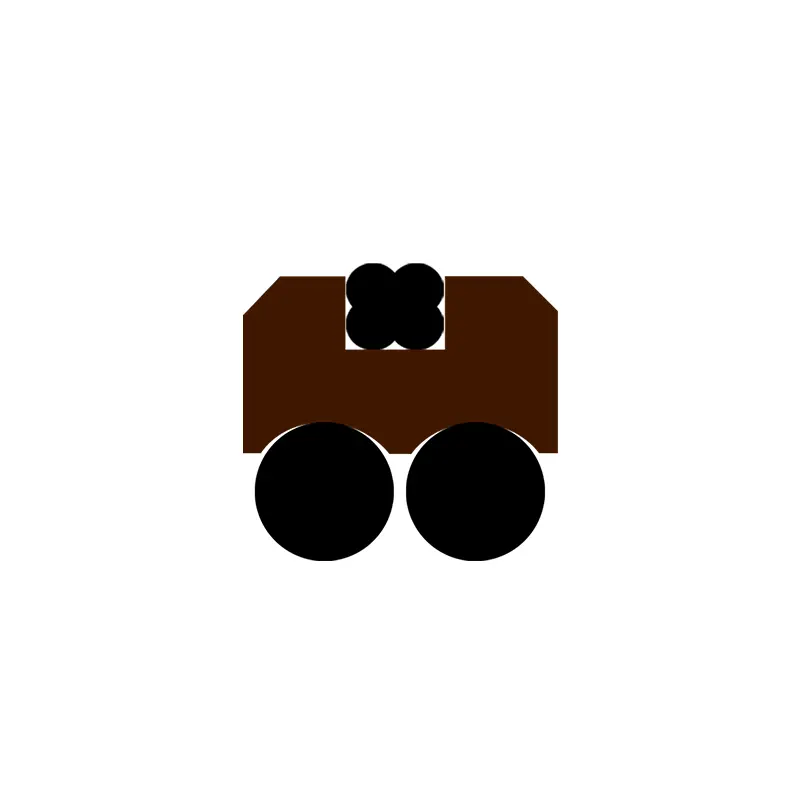

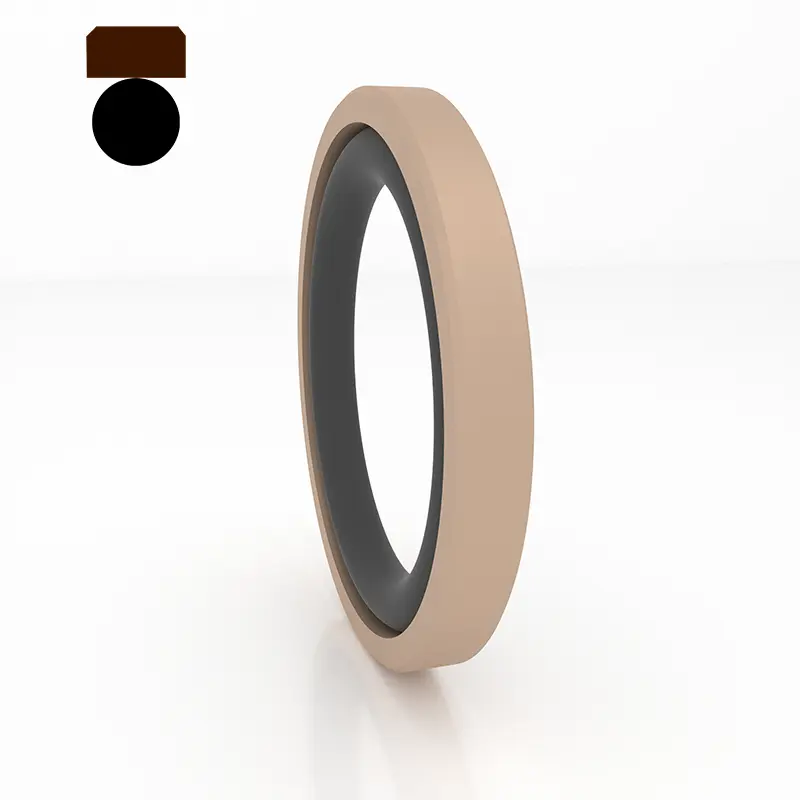

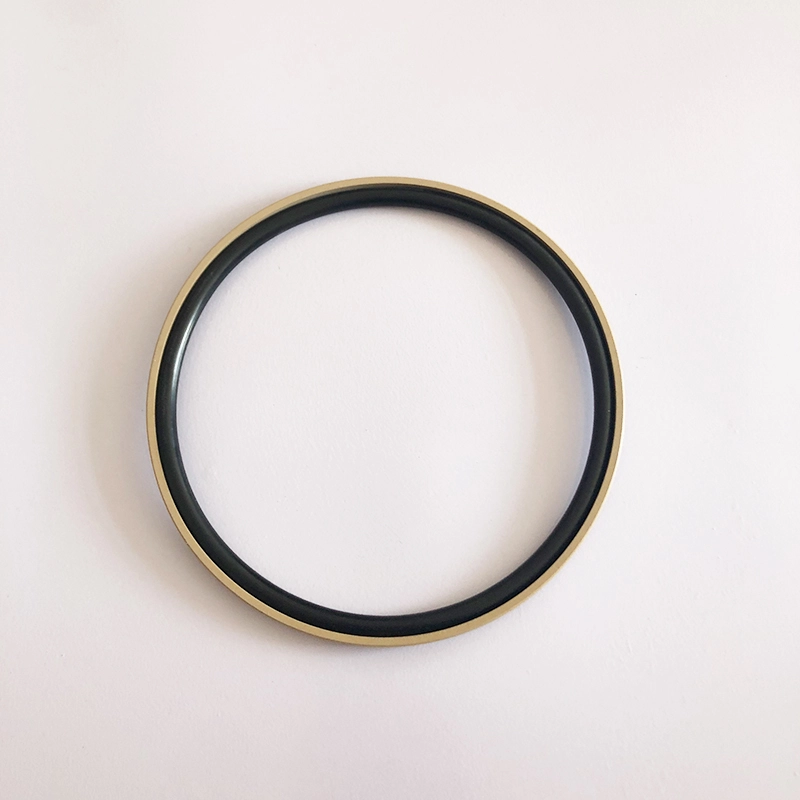

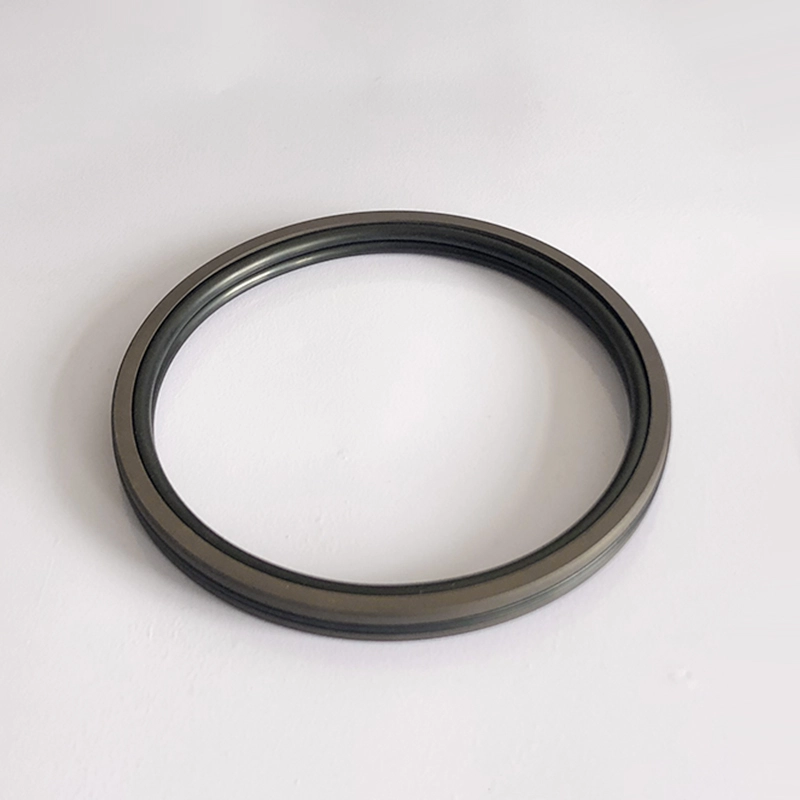

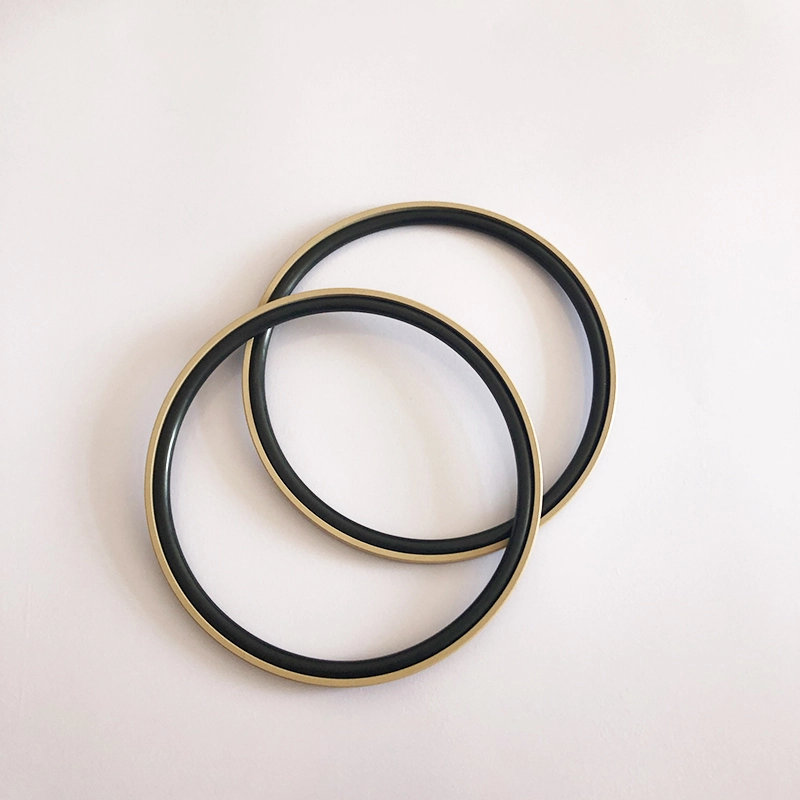

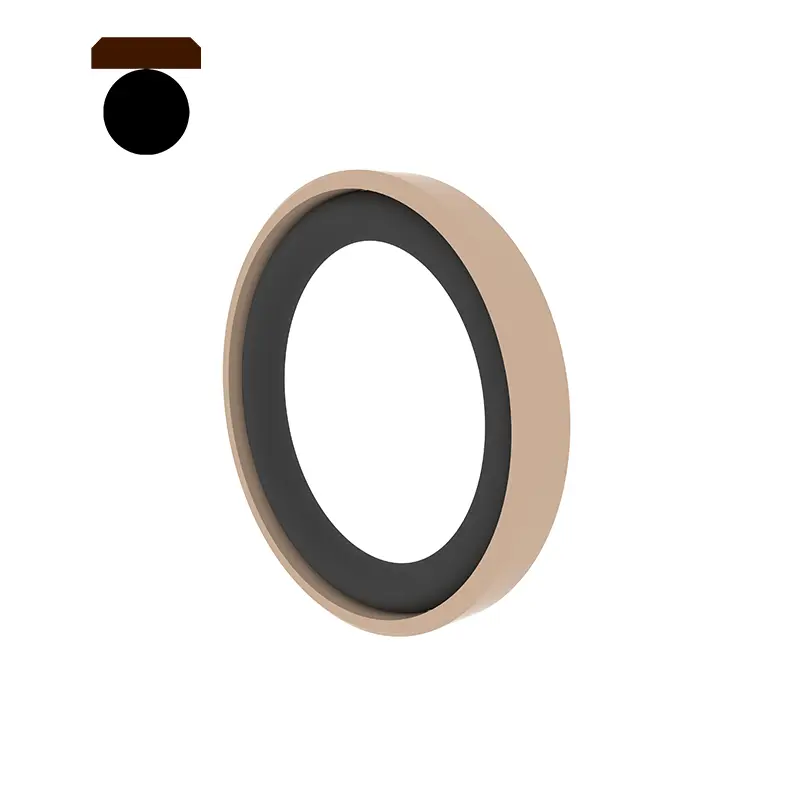

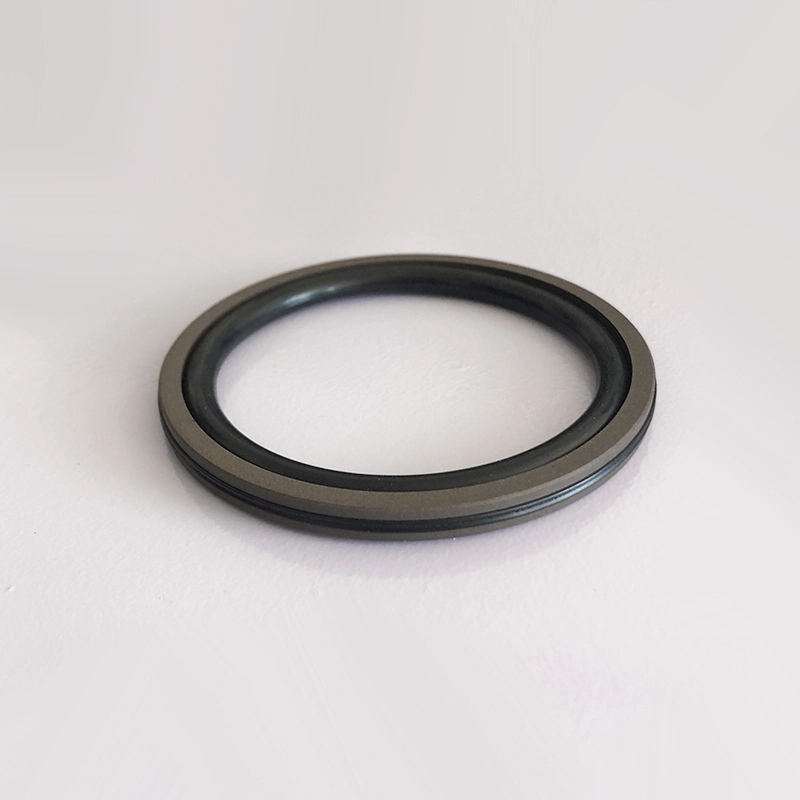

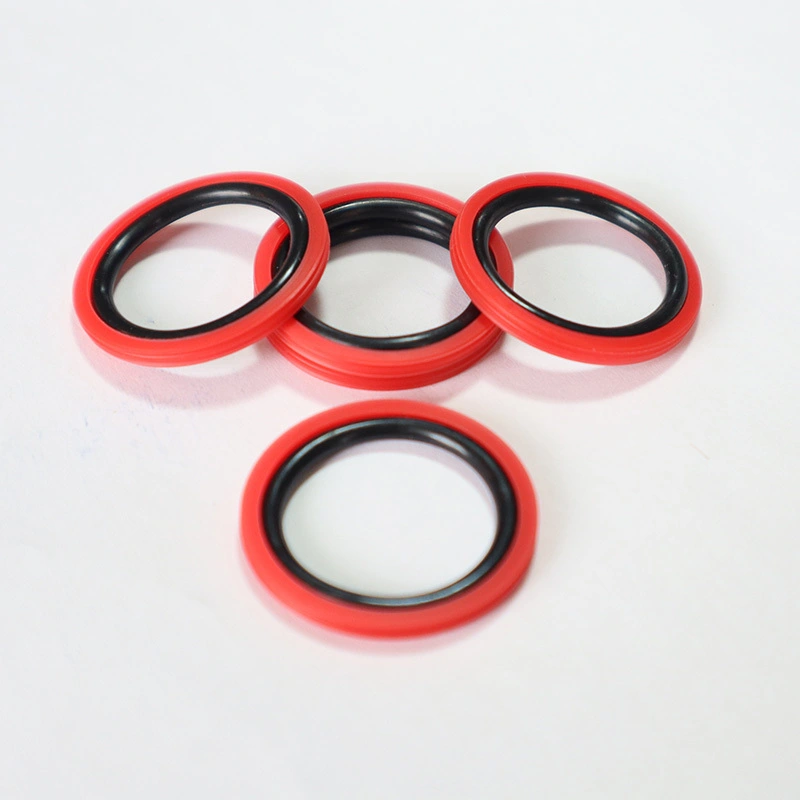

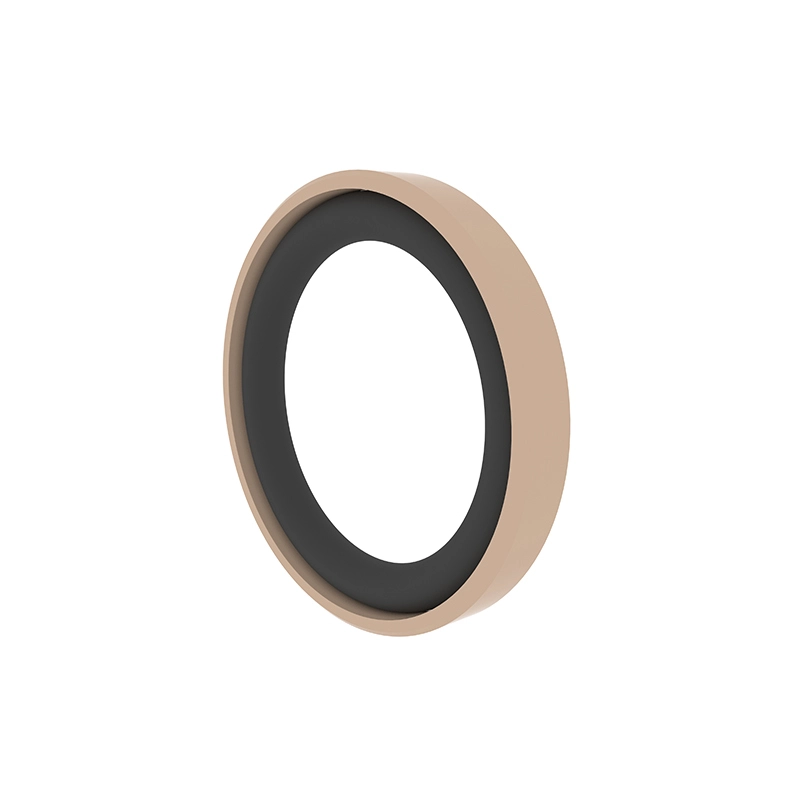

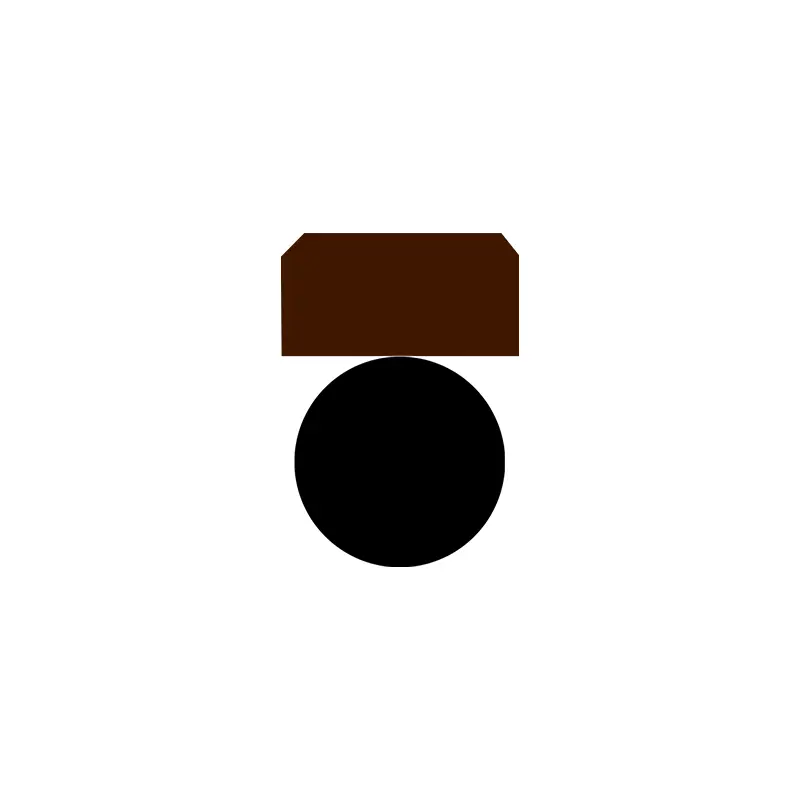

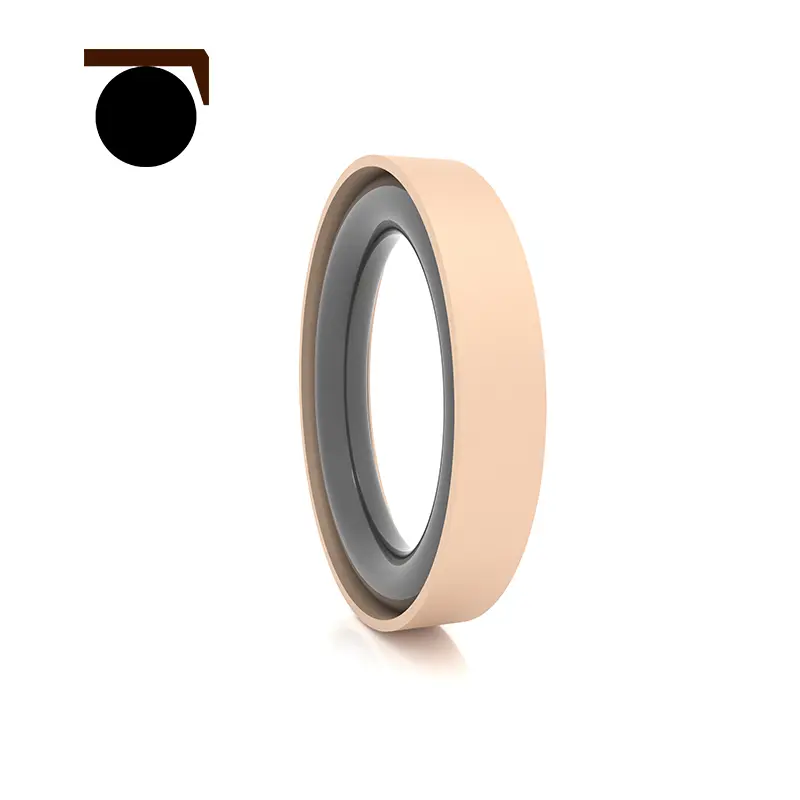

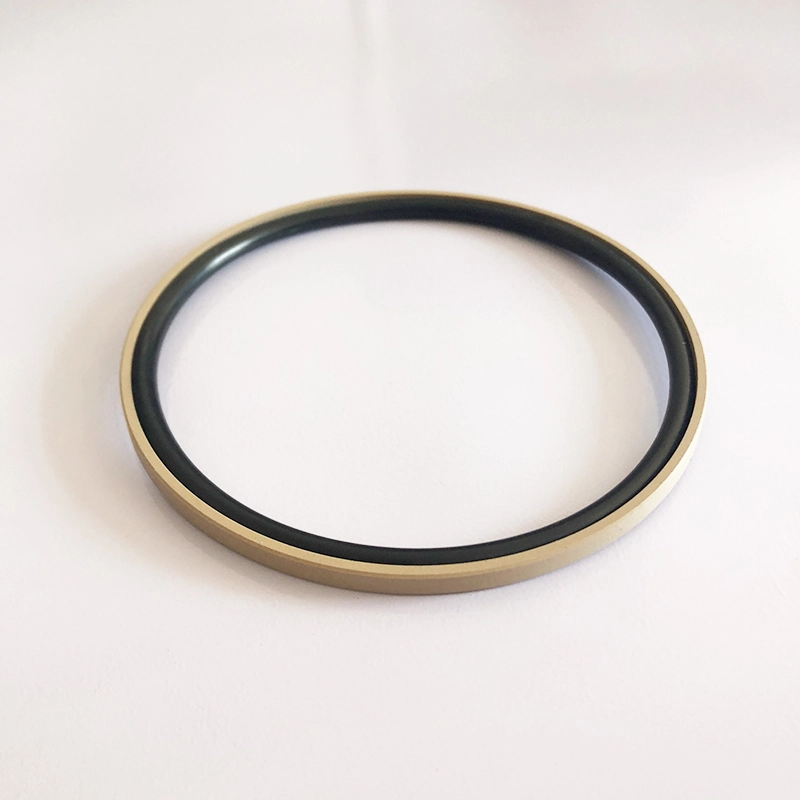

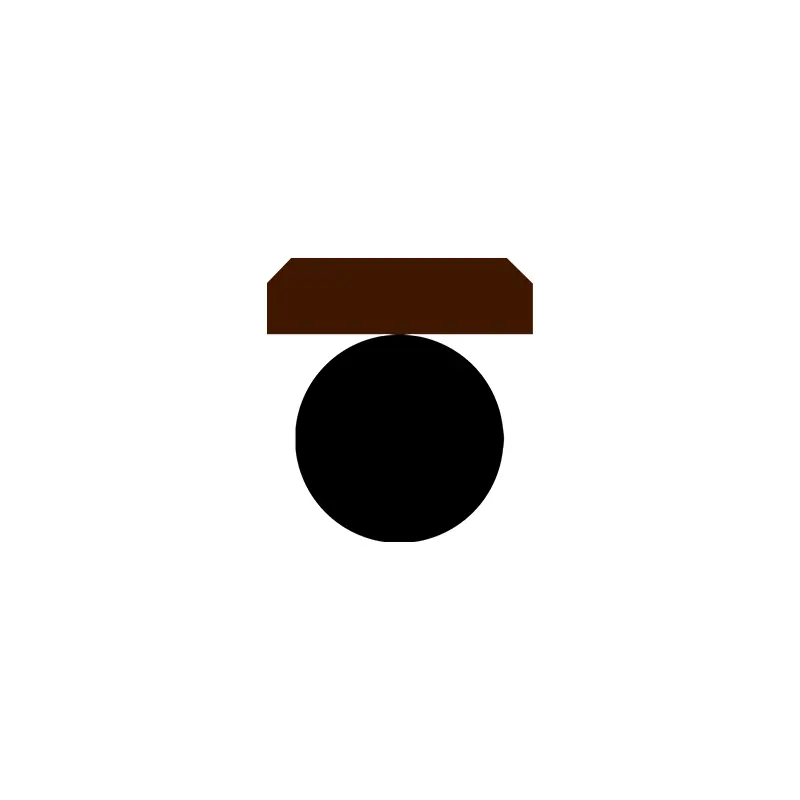

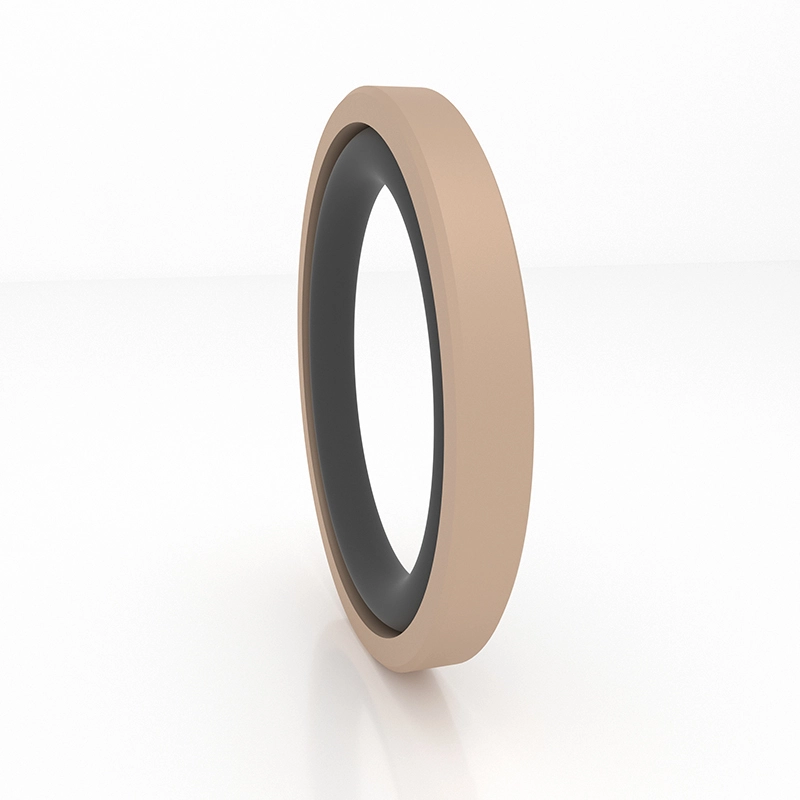

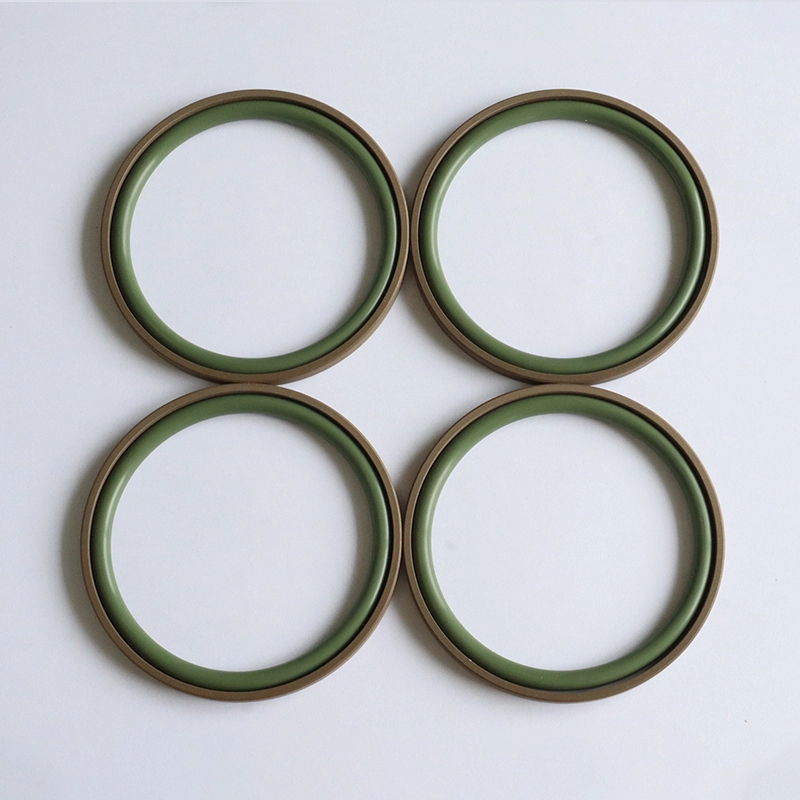

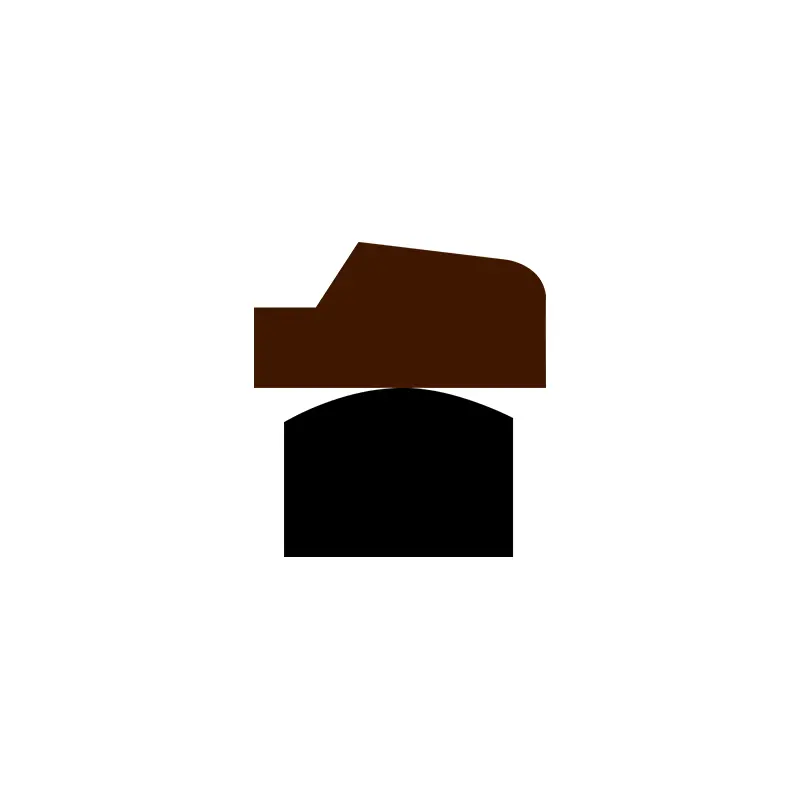

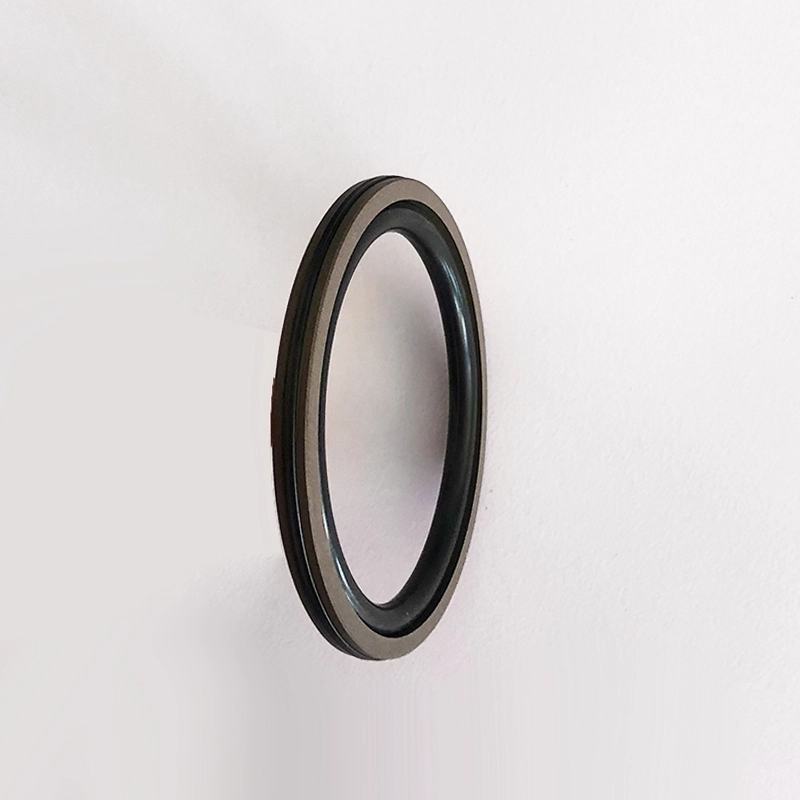

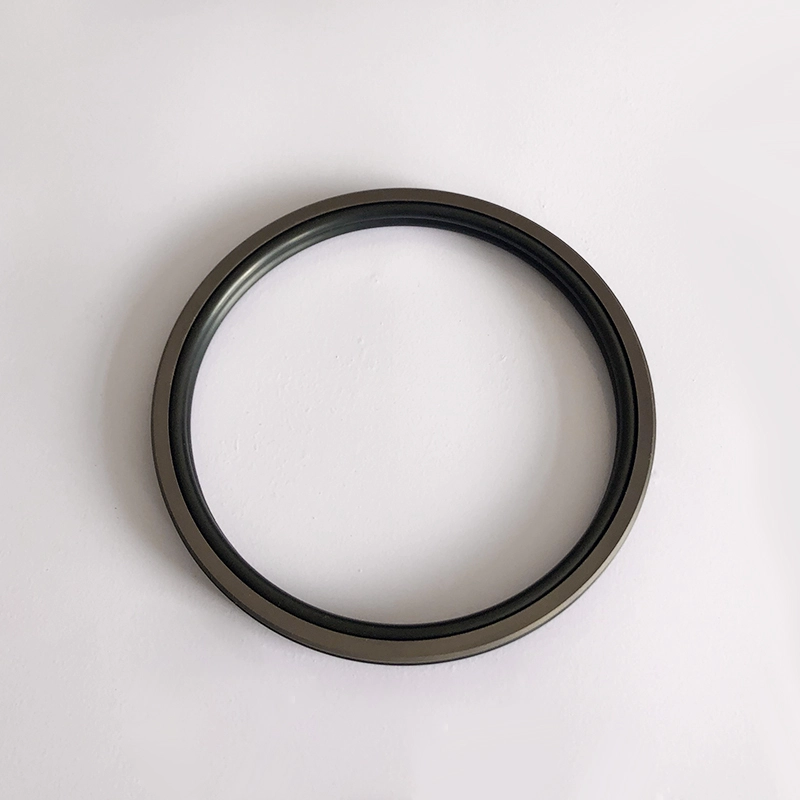

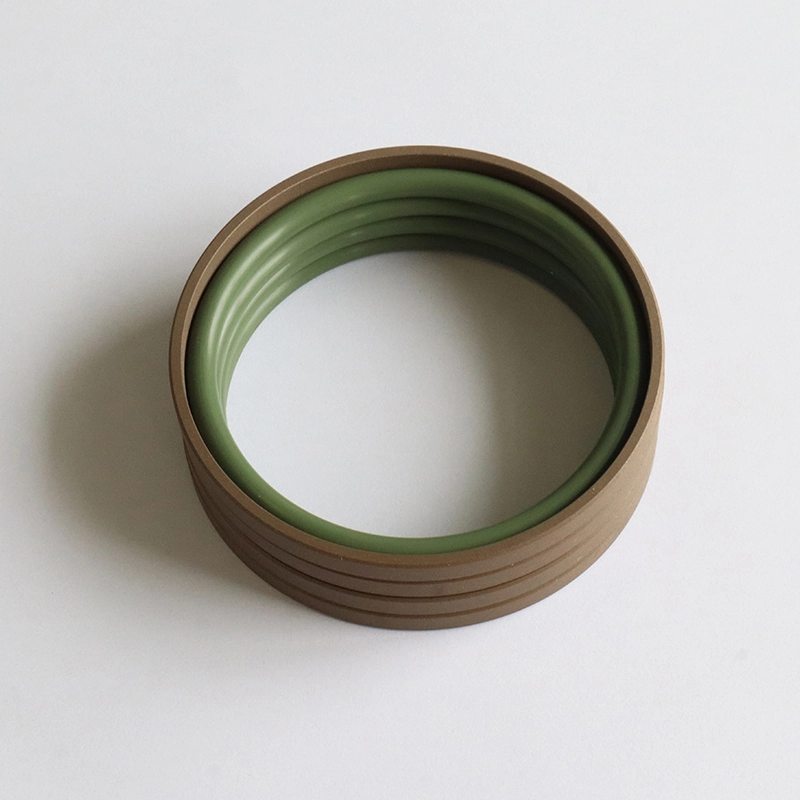

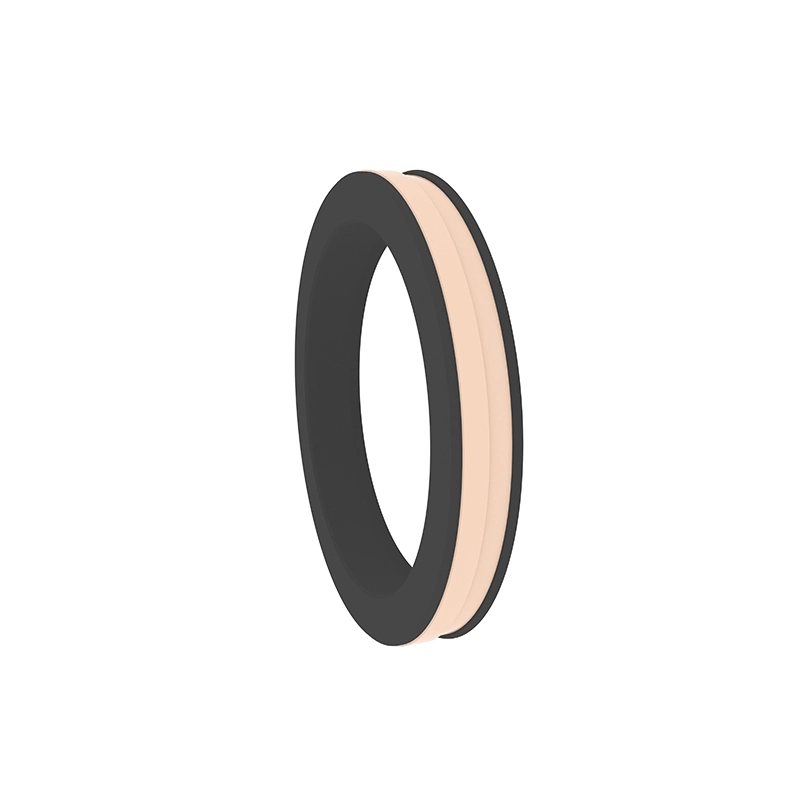

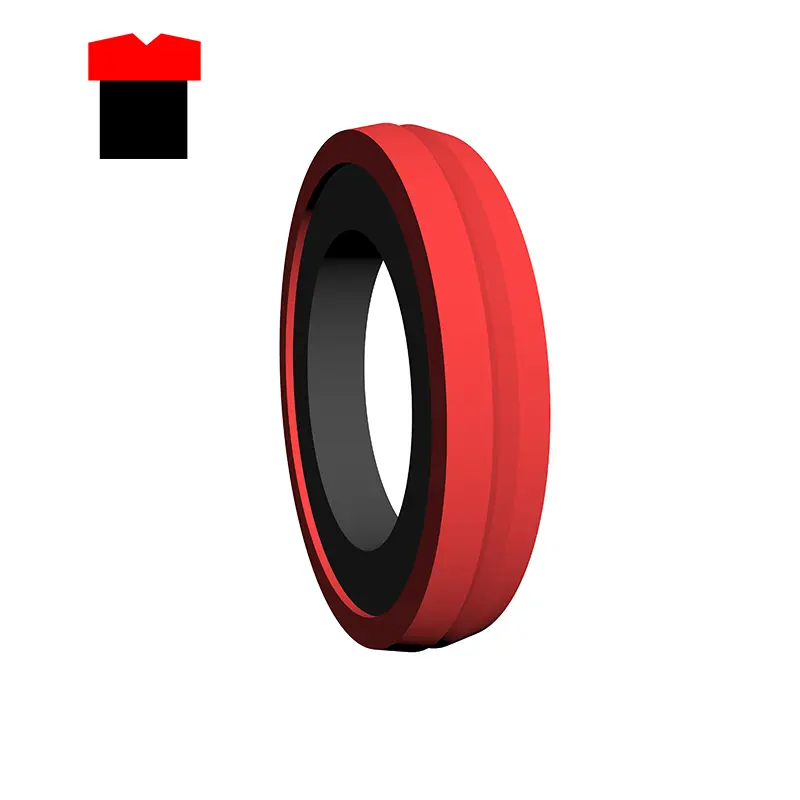

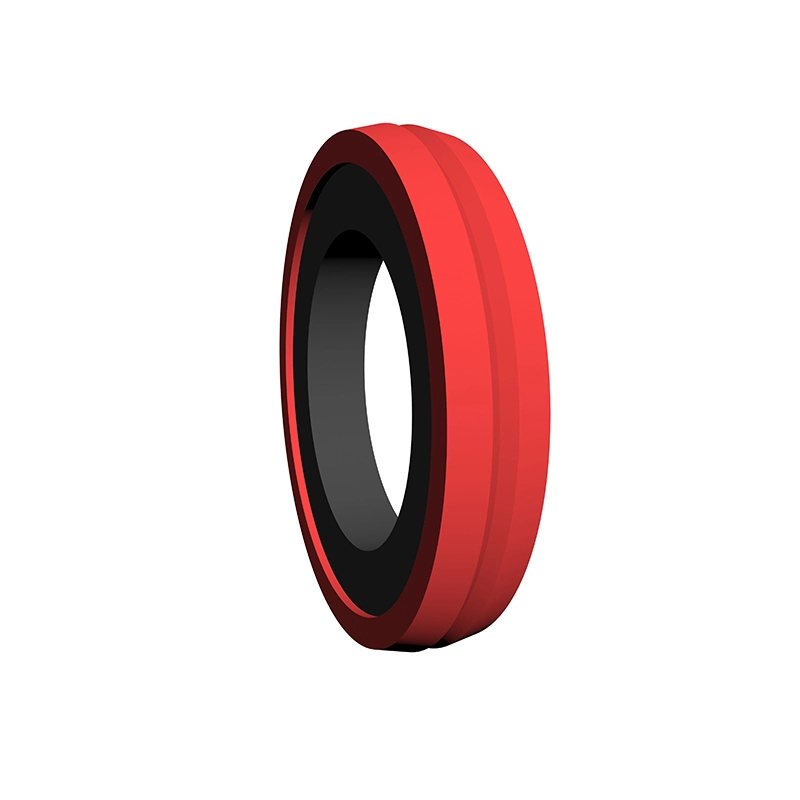

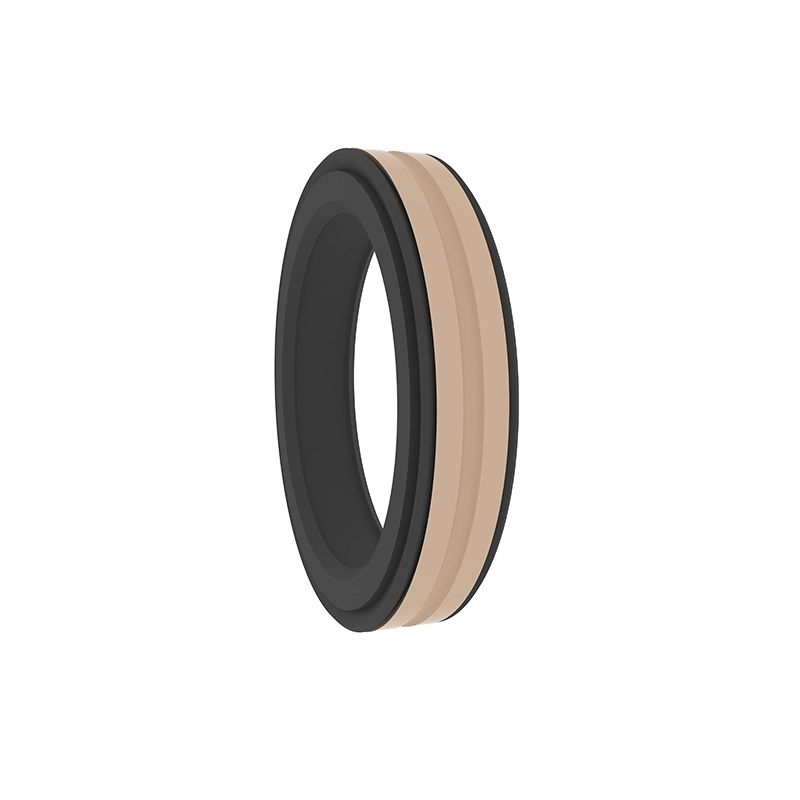

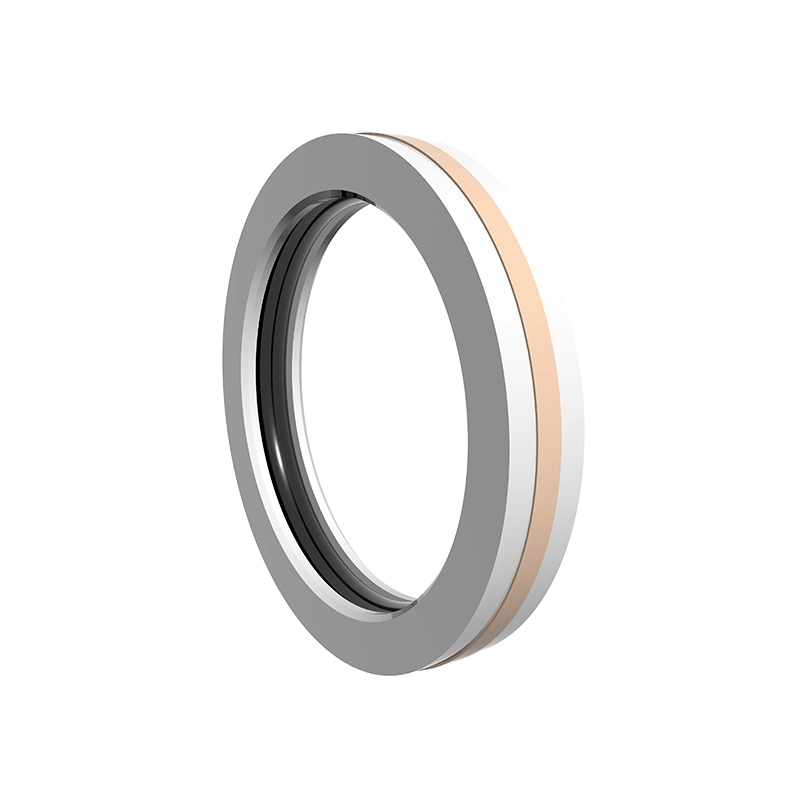

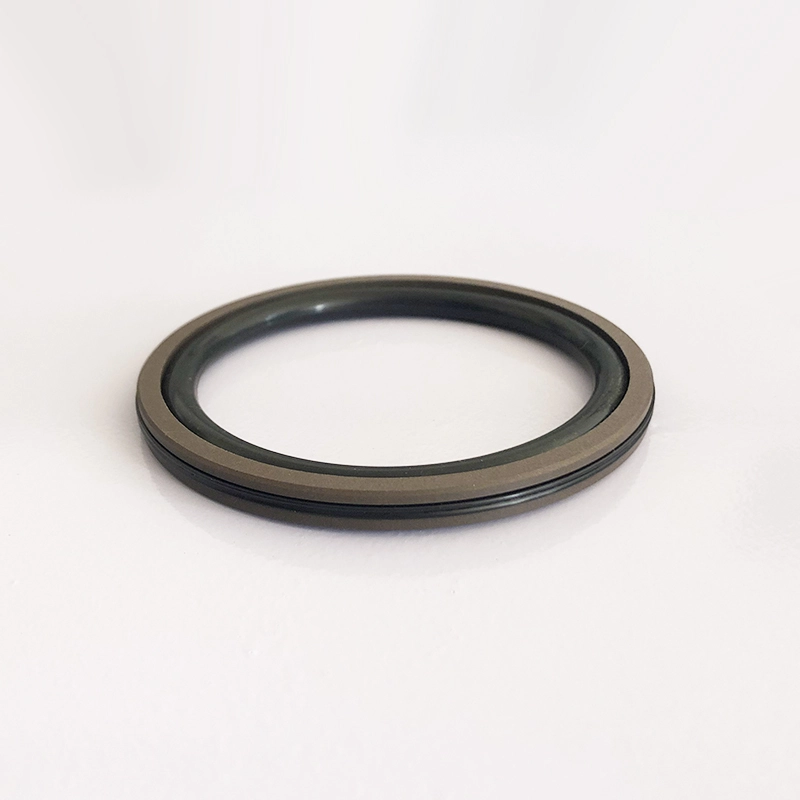

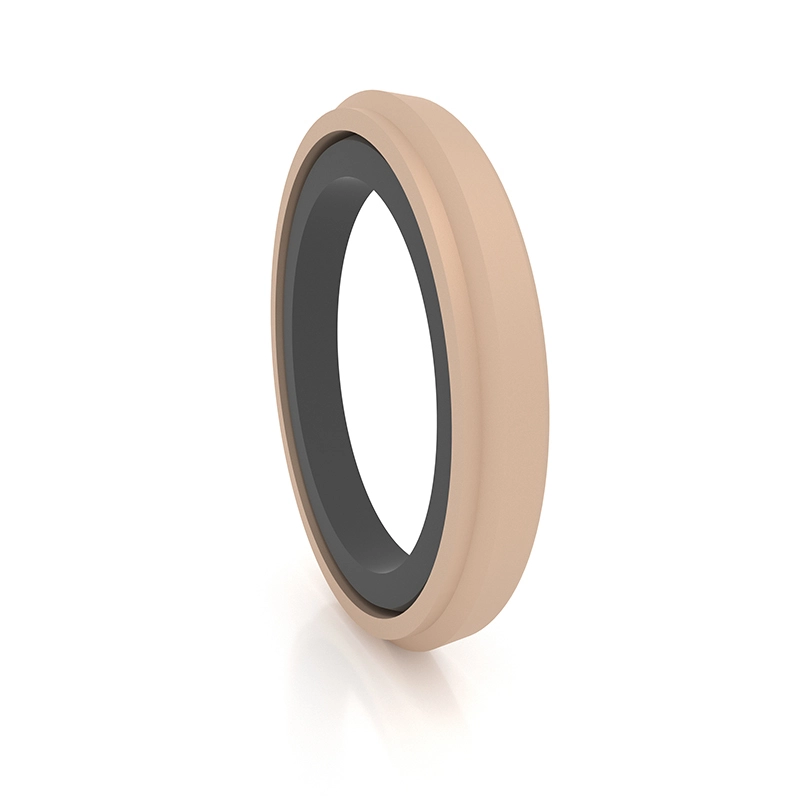

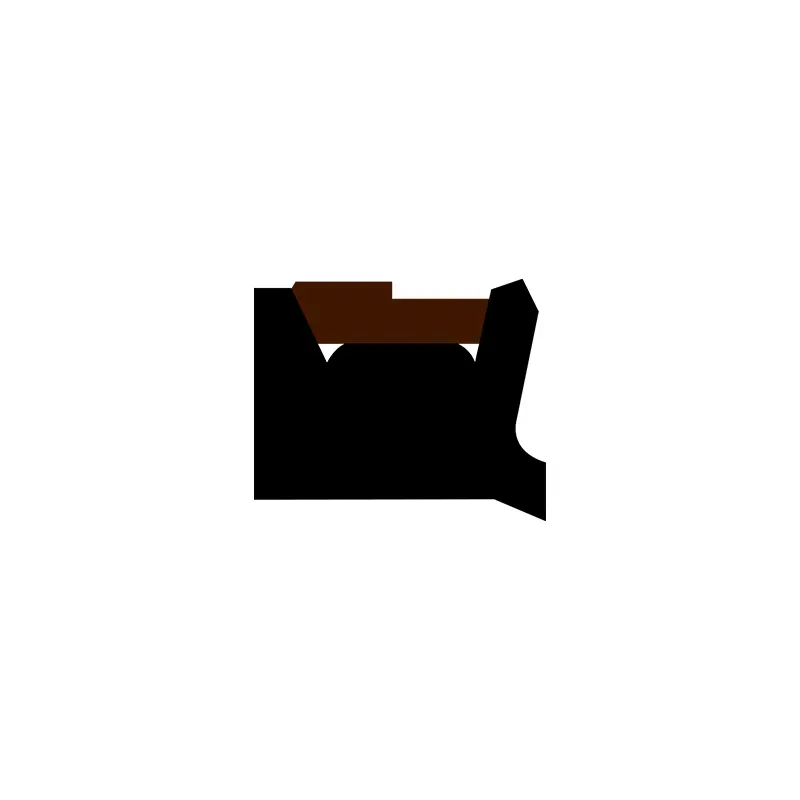

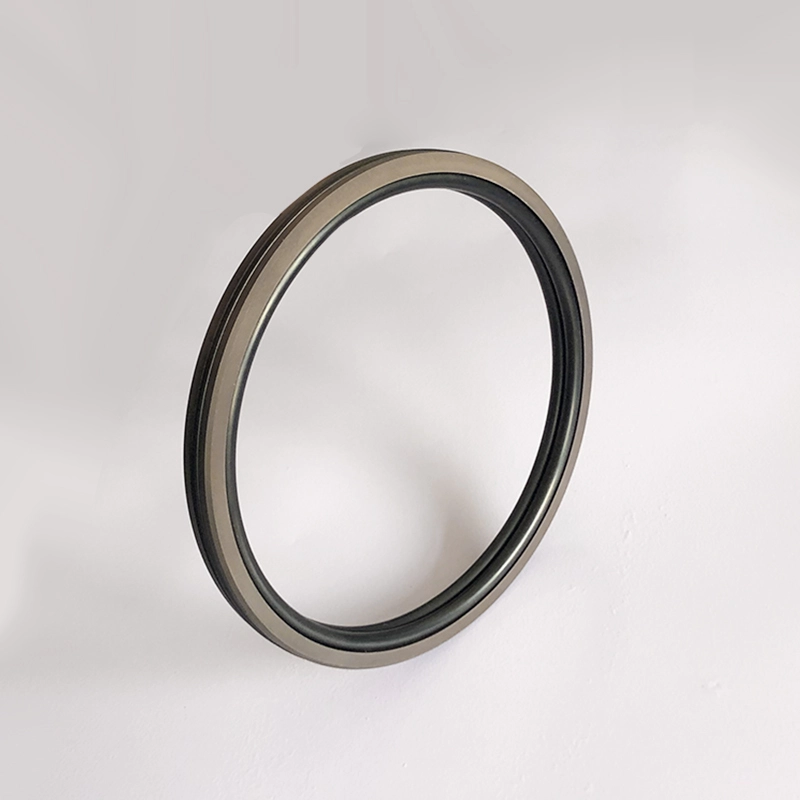

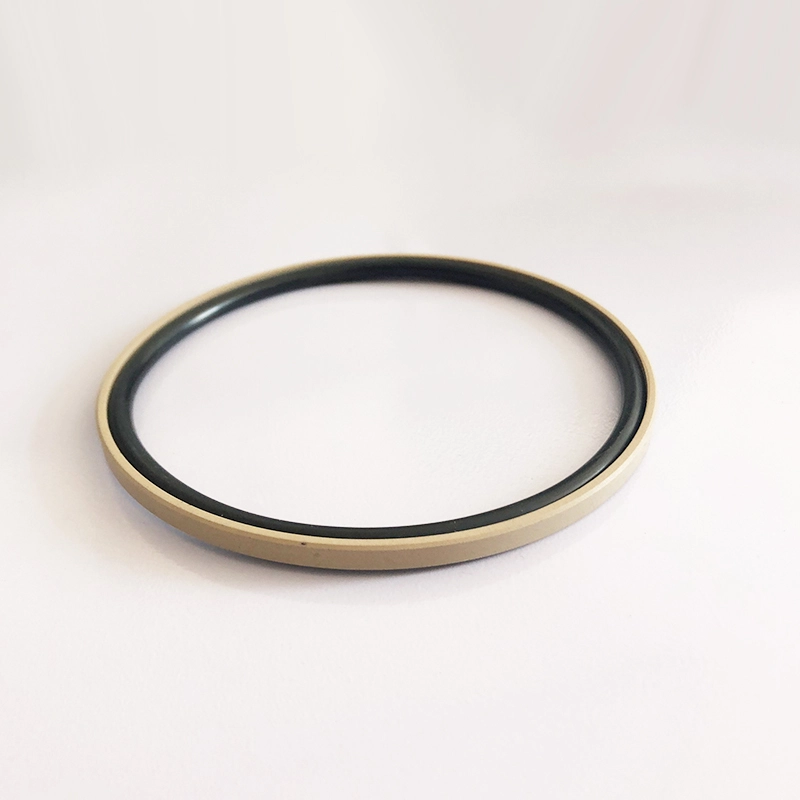

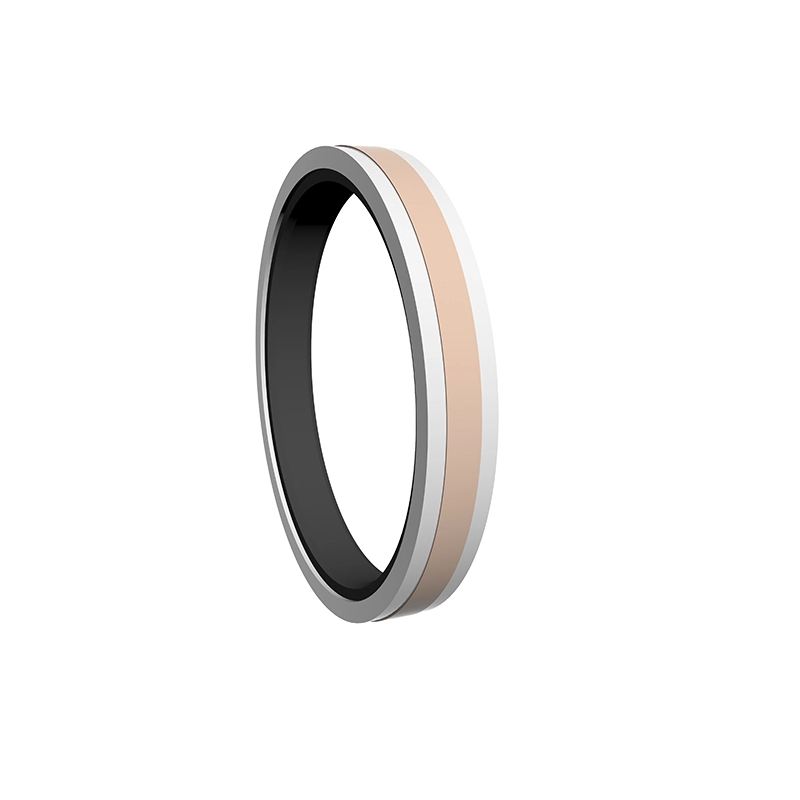

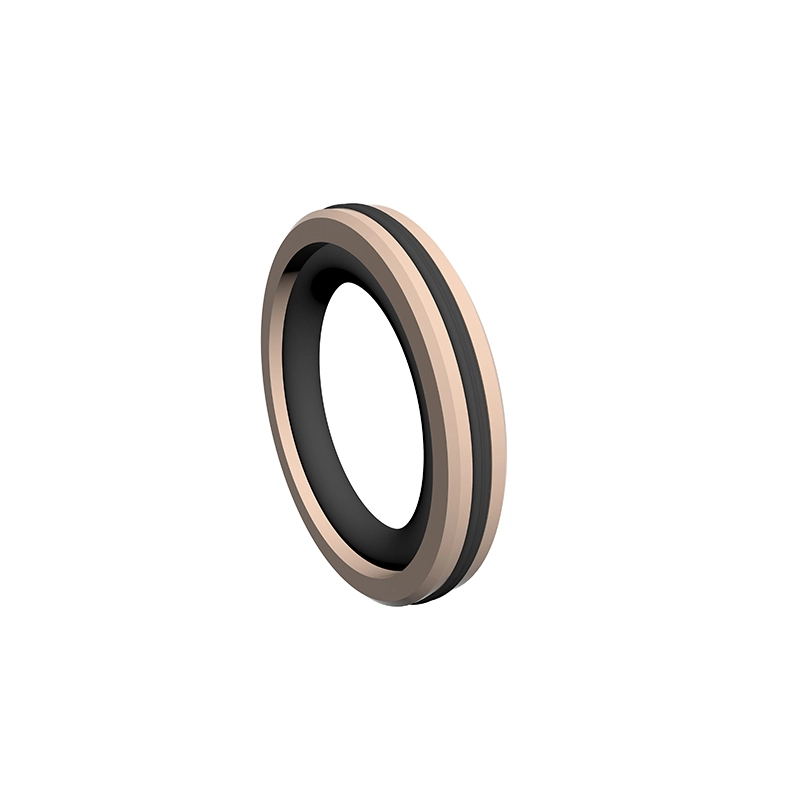

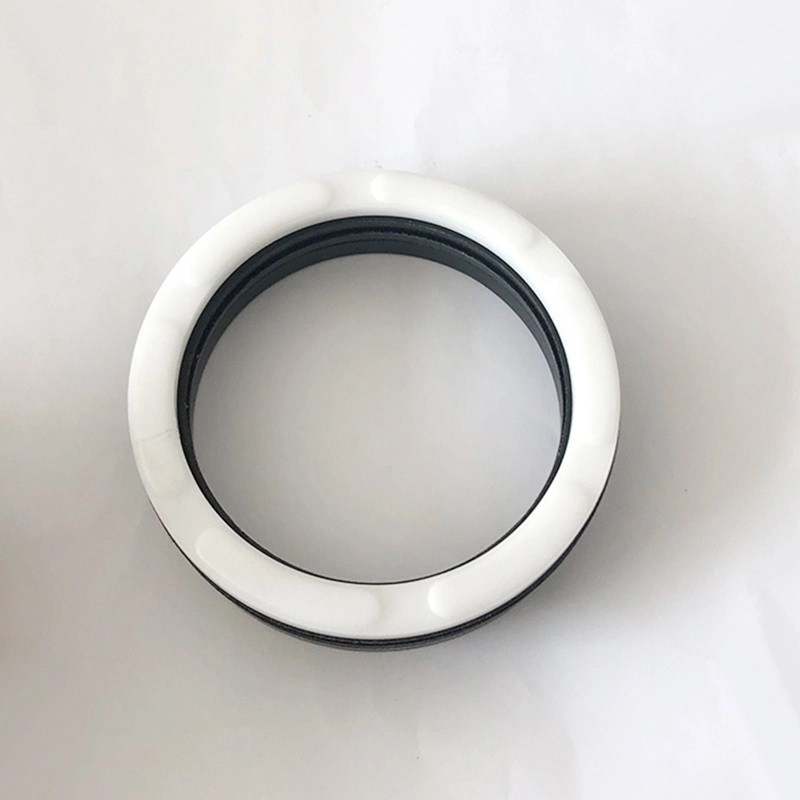

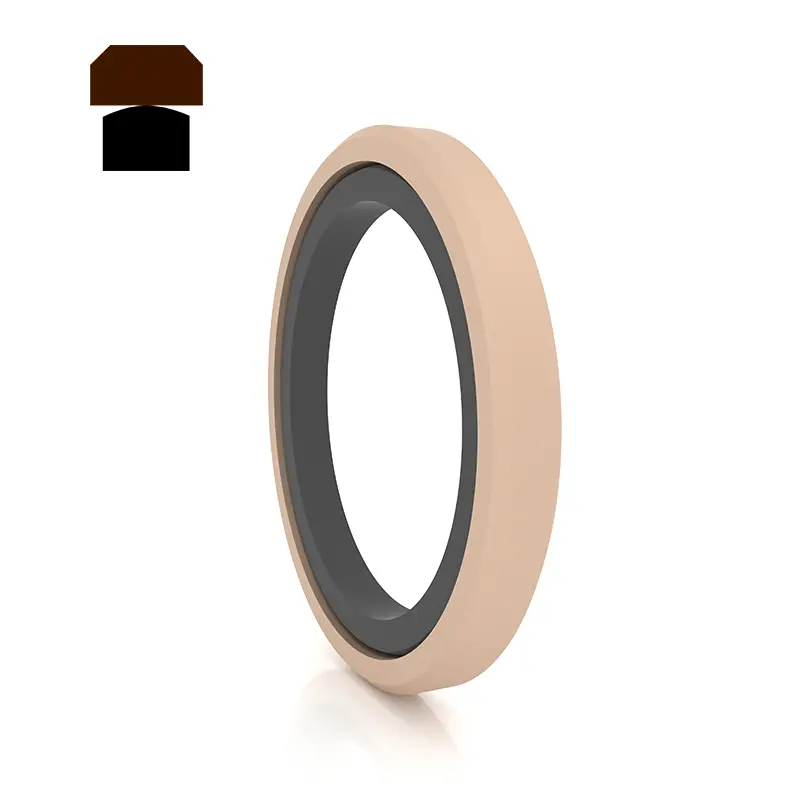

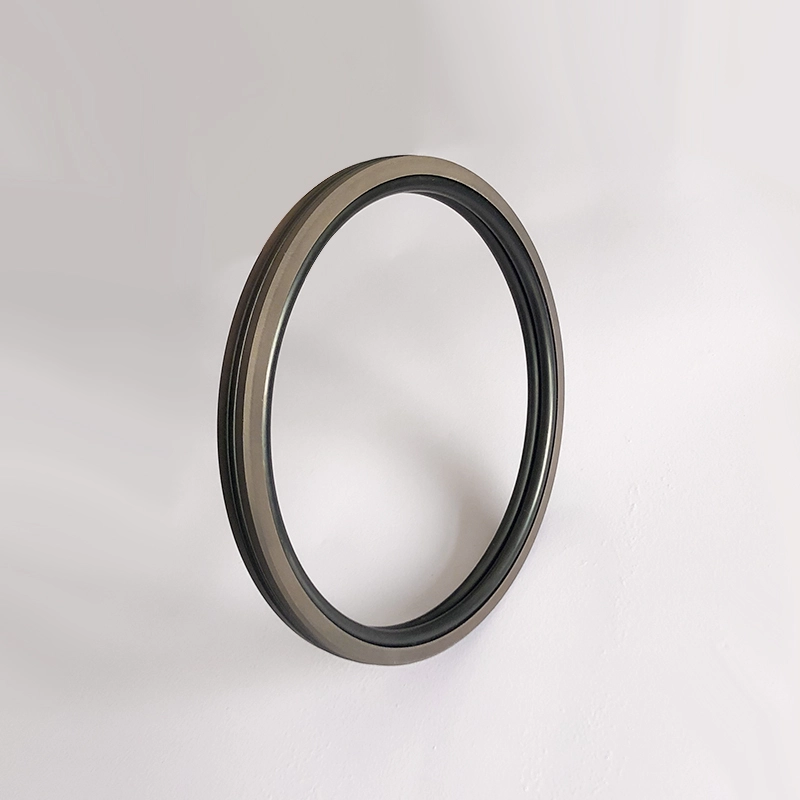

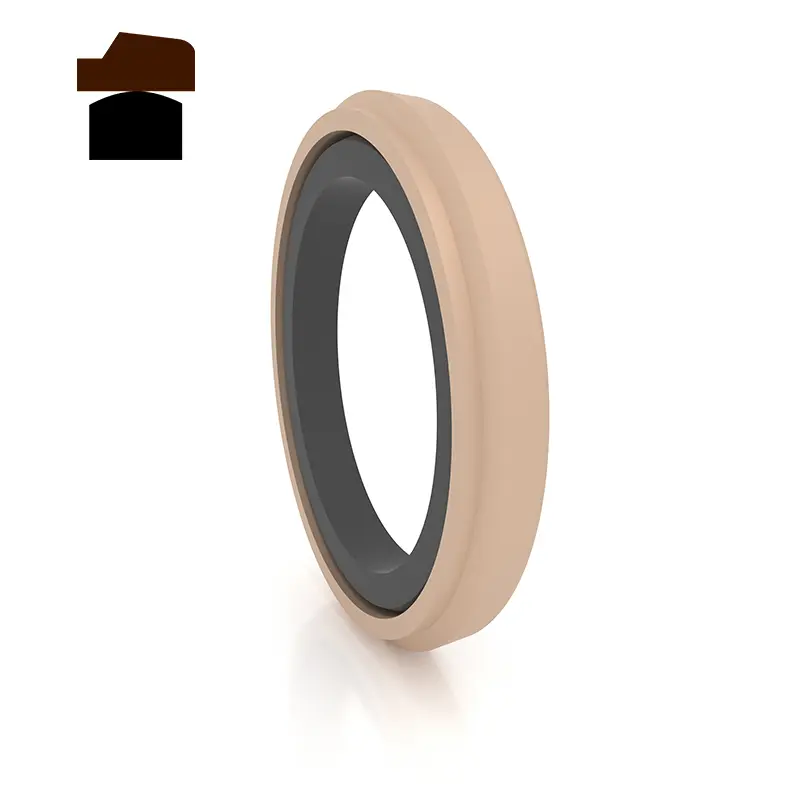

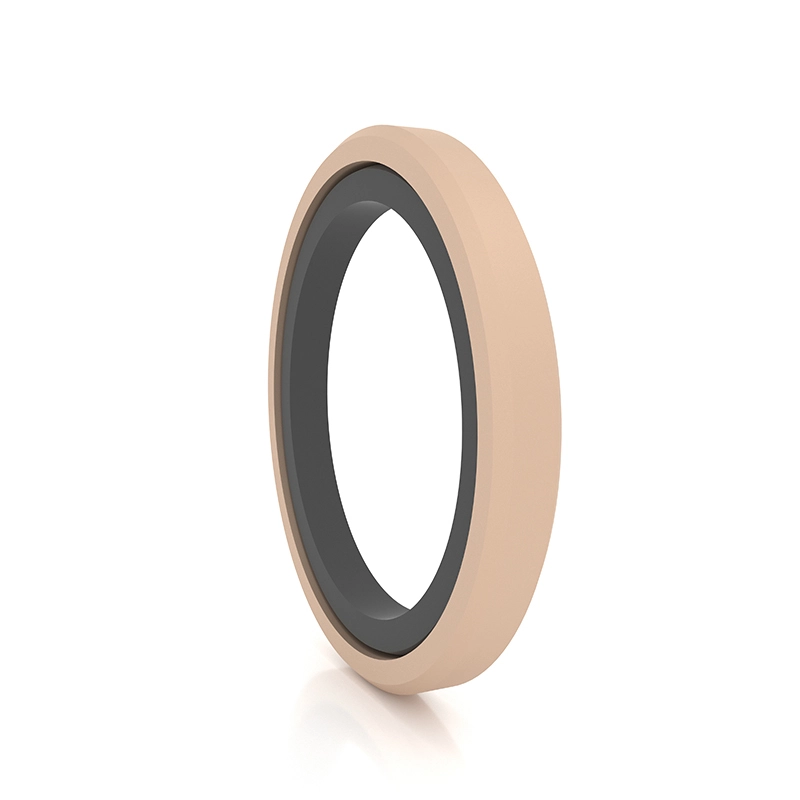

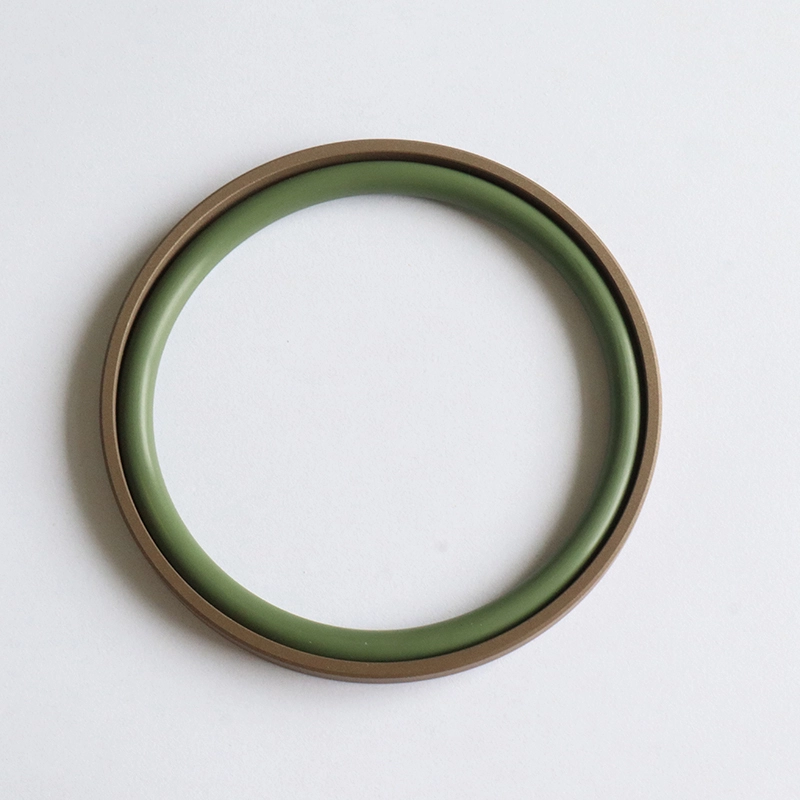

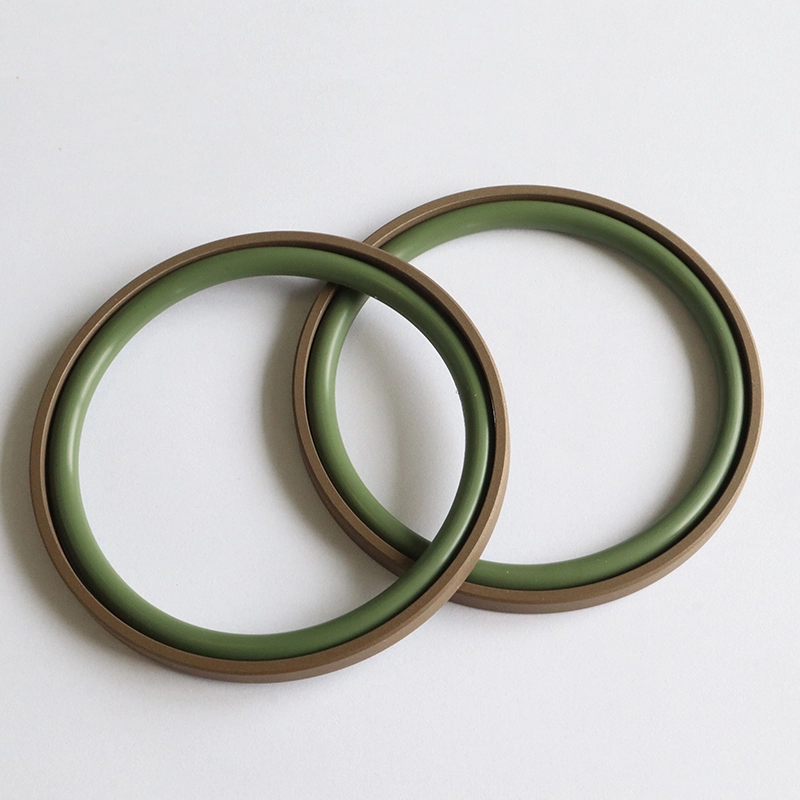

RC61 și RC62 sunt compuse dintr-un inel de etanșare dreptunghiular PTFE umplut și un inel de cauciuc în formă de O, potrivit pentru etanșarea presiunii bidirecționale a mișcării reciproce hidraulice. RC61-B este compus dintr-un inel de etanșare în trepte PTFE umplut și un inel de cauciuc în formă de O, potrivit pentru etanșarea presiunii unidirecționale de reciproc hidraulic. RC62-B este un etanșare cu pas invers, potrivit pentru sigilarea etanșării presiunii unidirecționale. Ringul O oferă forță radială și compensează uzura inelului de etanșare. În general, este utilizat împreună cu un inel de ghidare pentru echipamente hidraulice grele. Canelurile împărțite (deschise) trebuie utilizate pentru cilindri cu un diametru mai mic de 30 mm. Caracteristici:

1. Frecarea scăzută, rezistență mică de pornire, mișcare netedă, frecare dinamică și statică egală, fără târâre;

2. Stabilitate foarte mare de presiune sub presiune și condiții dure;

3. Viață lungă, poate fi utilizată pentru garniturile de lubrifiere fără ulei;

4. Poate fi utilizat pentru sigilarea mediilor de vâscozitate scăzută, cum ar fi apa;

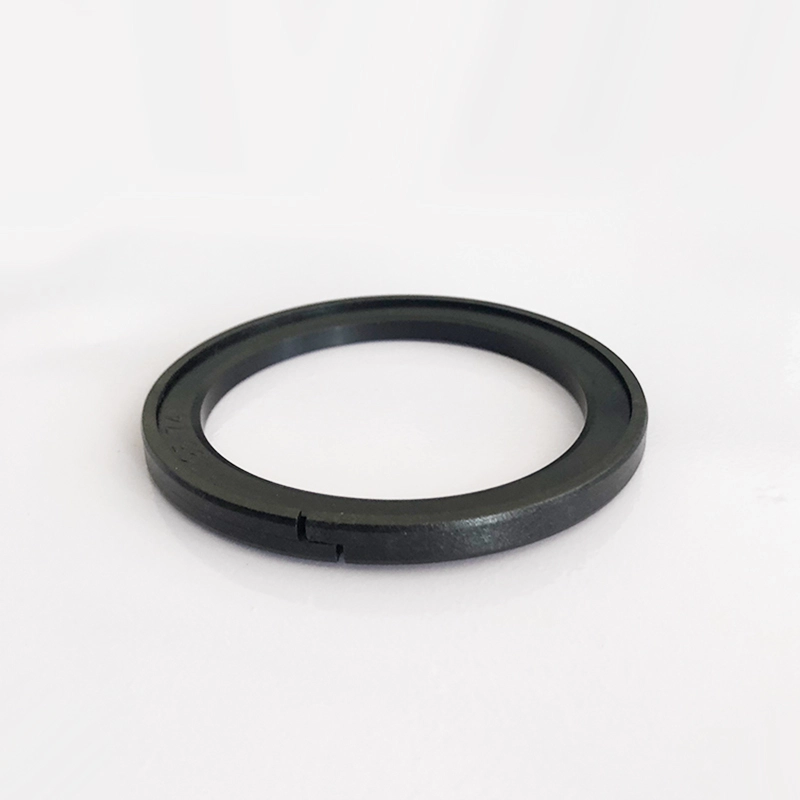

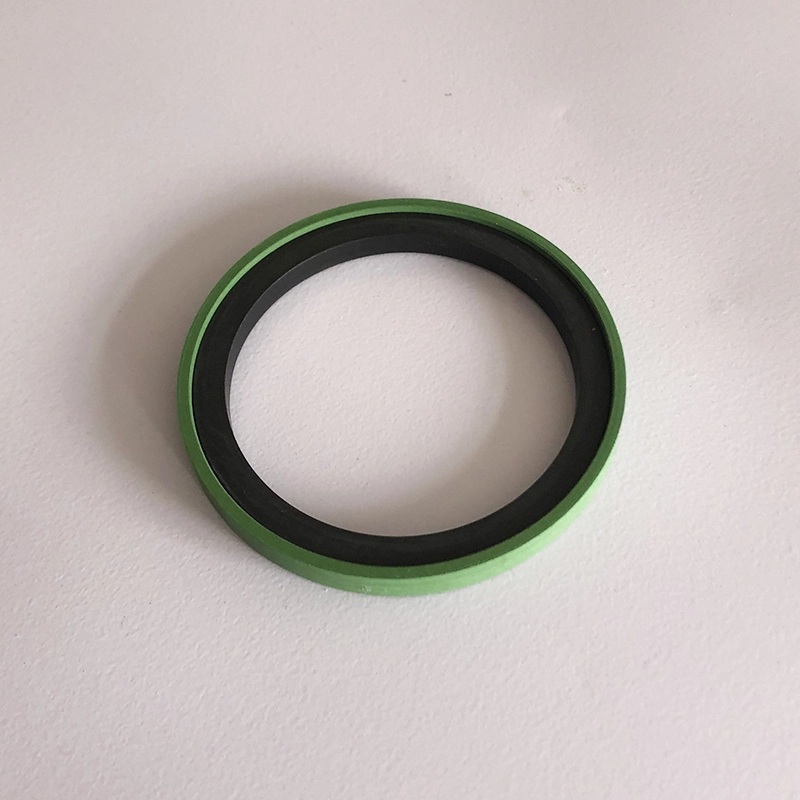

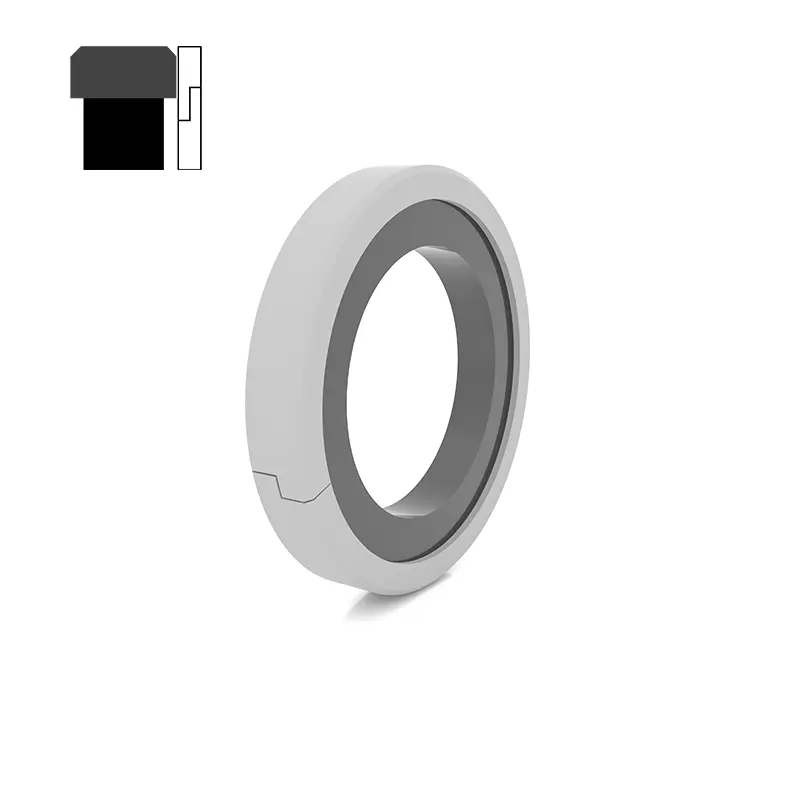

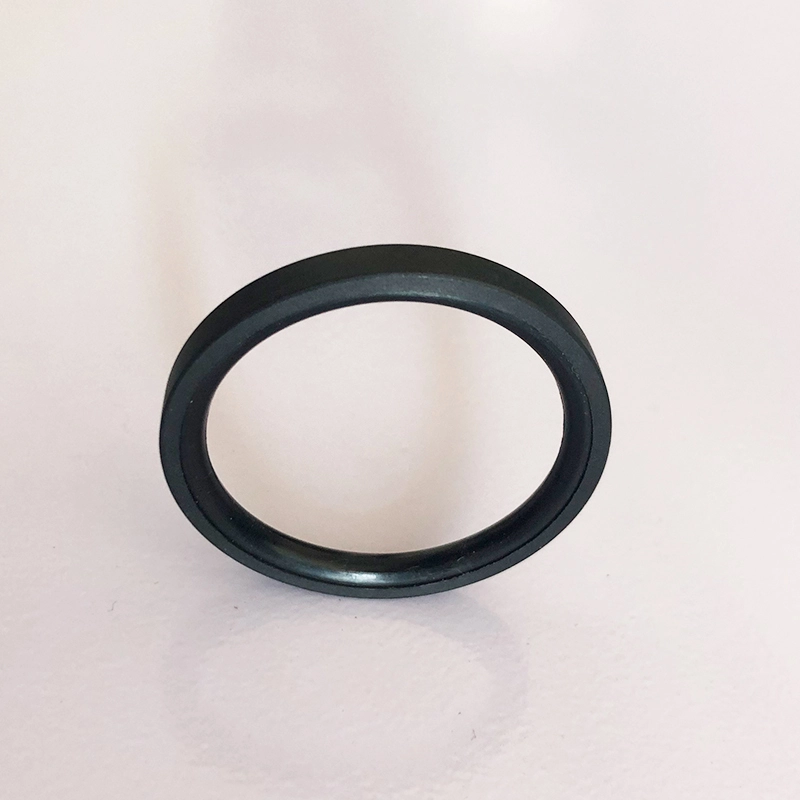

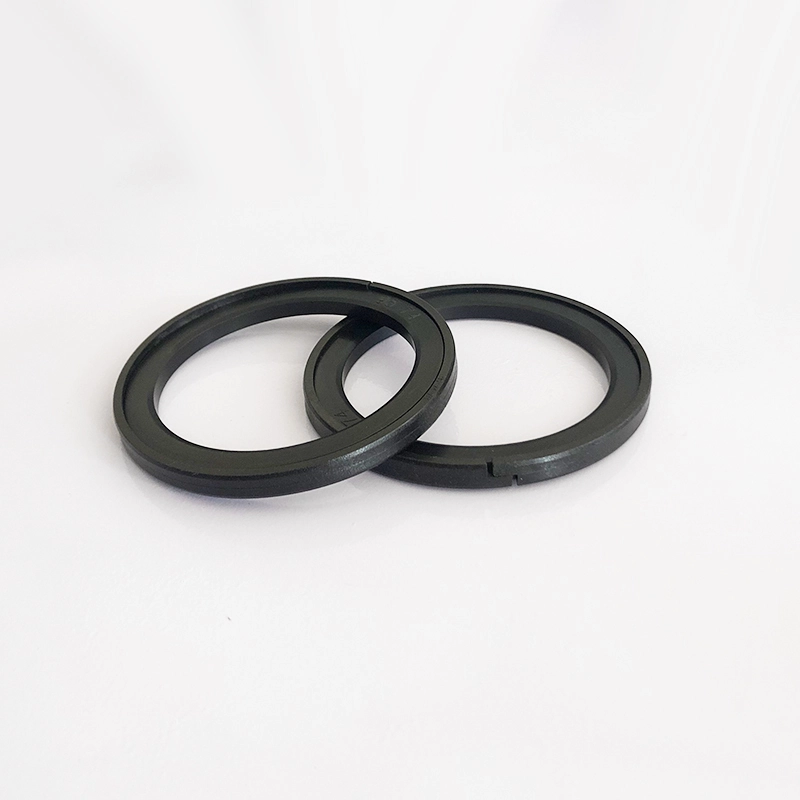

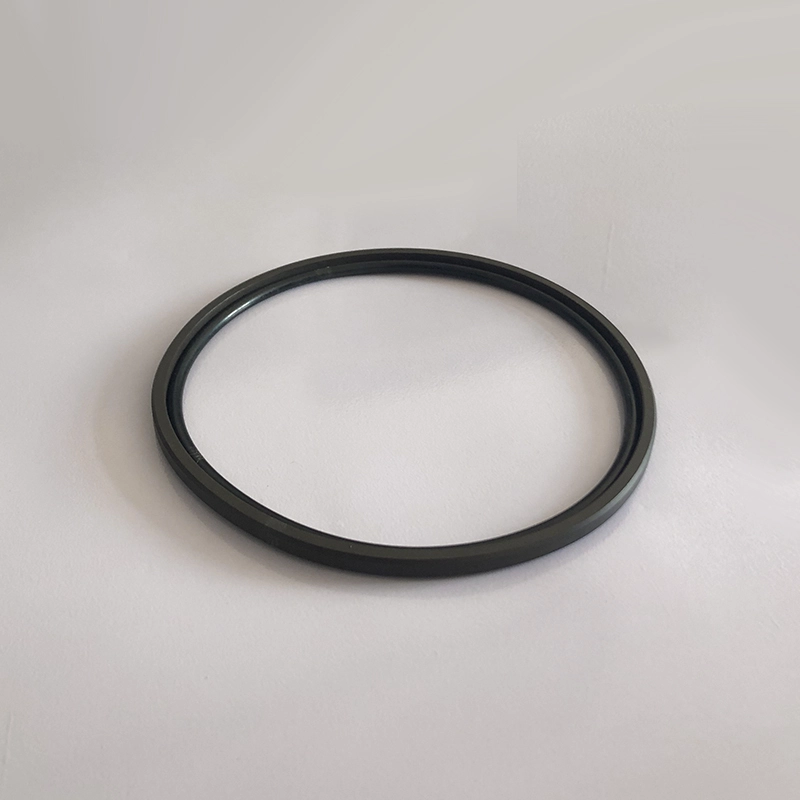

OK este compus dintr -un inel termoplastic de etanșare deschis din material special și un inel de cauciuc dreptunghiular, care este potrivit pentru etanșarea presiunii bidirecționale a mișcării reciproce hidraulice. Inelul de cauciuc oferă forță radială și compensează uzura inelului de etanșare. Deoarece inelul de etanșare adoptă o structură deschisă, problema că inelul Glyd are nevoie de instrumente speciale pentru a fi instalate este rezolvată. Caracteristici:

1. Frecarea scăzută, rezistență mică de pornire, mișcare netedă, fără târâre;

2. Stabilitate foarte mare de presiune sub presiune și condiții dure;

3. Instalare simplă și convenabilă, nu sunt necesare instrumente de asamblare;

4. Poate fi utilizat pentru sigilarea mediilor de vâscozitate scăzută, cum ar fi apa;

5. O performanță bună anti-extrudare, permițând un decalaj mai mare de extrudare.

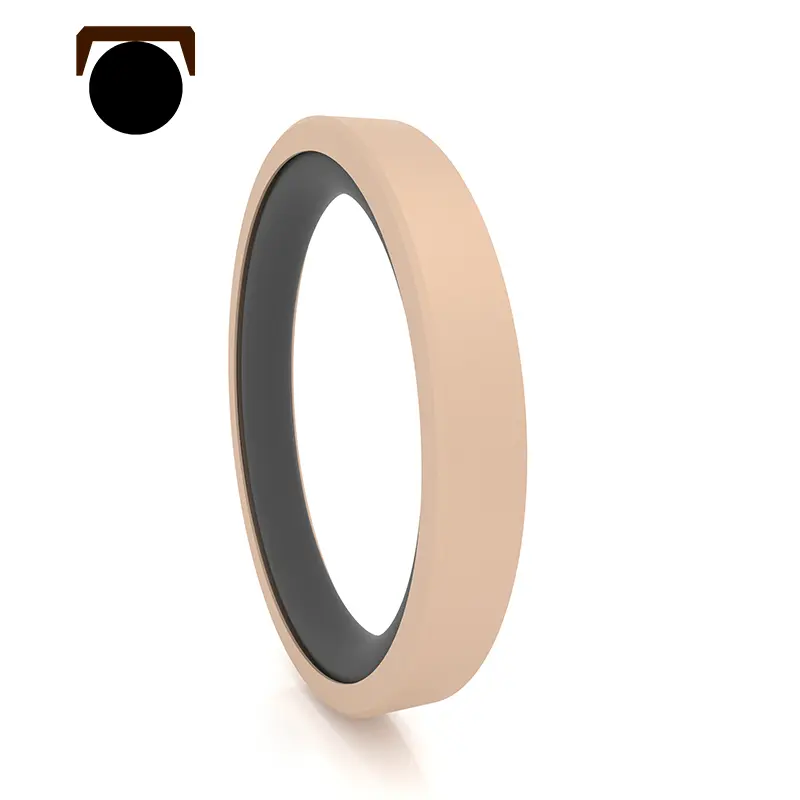

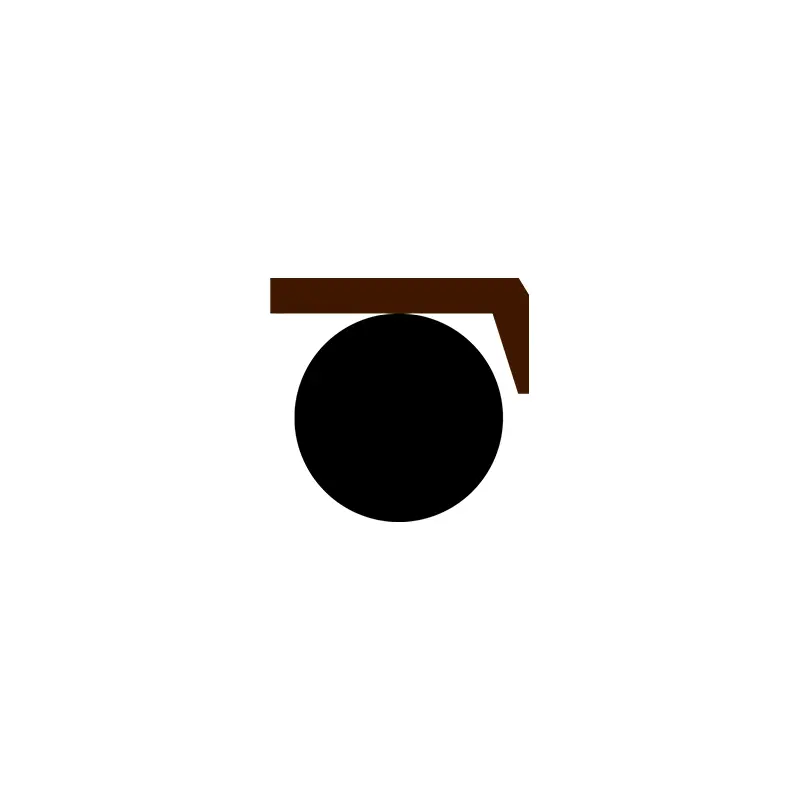

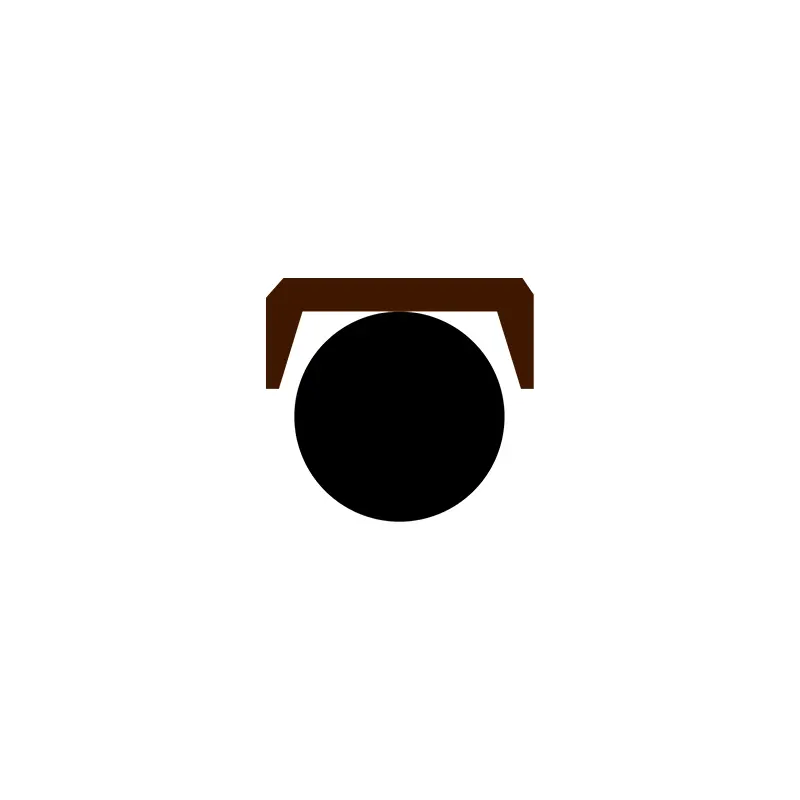

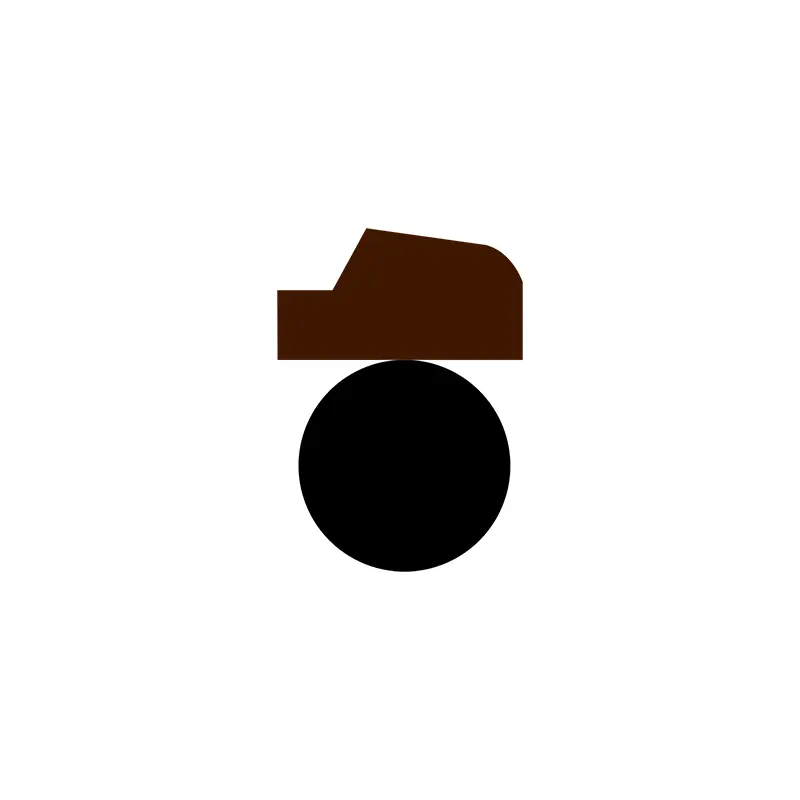

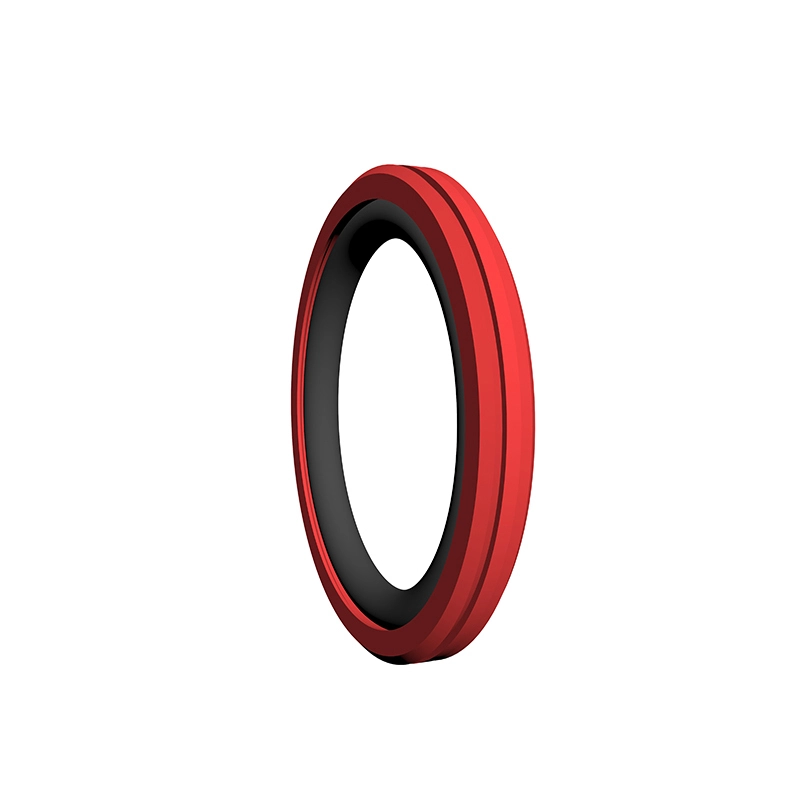

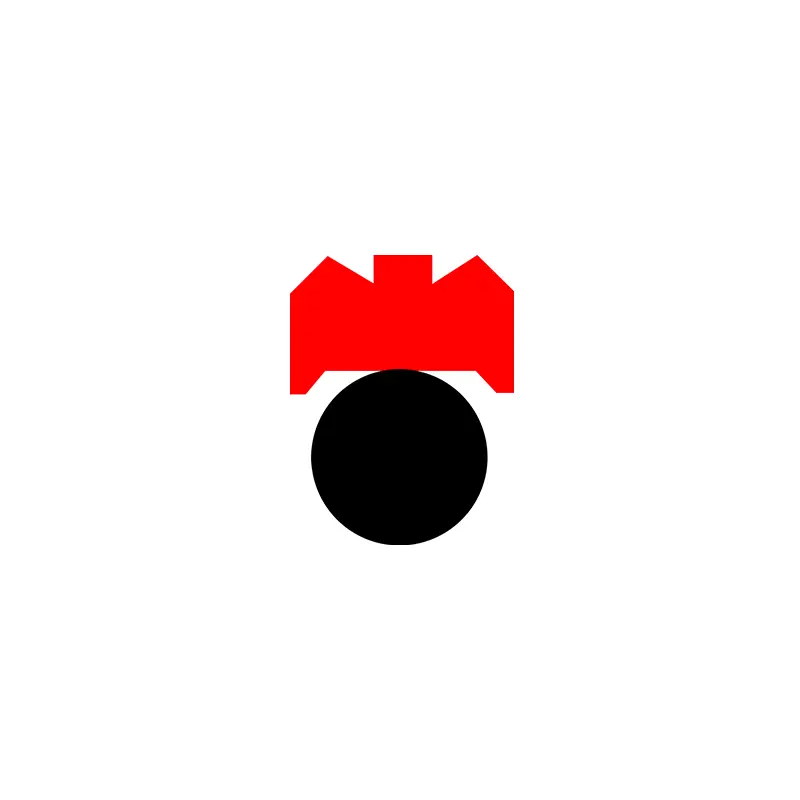

RC63 este compus dintr-un inel de etanșare în formă de capac PTFE și un inel de cauciuc în formă de O, care este potrivit pentru etanșarea presiunii bidirecționale hidraulice și pneumatice. Inelul în formă de O oferă forță radială și compensează uzura inelului de etanșare. Deoarece inelul de etanșare adoptă un design subțire al buzelor, capacitatea de compensare de urmărire este bună, astfel încât performanța de etanșare este bună și poate fi instalată în canelura inelului GB12350. Canelurile împărțite (deschise) trebuie utilizate pentru diametrele cilindrului mai puțin de 30 mm. Caracteristici:

1. Poate fi utilizat atât pentru hidraulic, cât și pentru pneumatic și poate fi utilizat pentru etanșarea presiunii bidirecționale;

2. Frecarea scăzută, rezistență mică de pornire, mișcare netedă, frecare dinamică și statică egală, fără târâre;

3. Viață lungă, poate fi utilizată pentru garniturile de lubrifiere fără ulei;

Spațiu structural mic, instalare și întreținere ușoară;

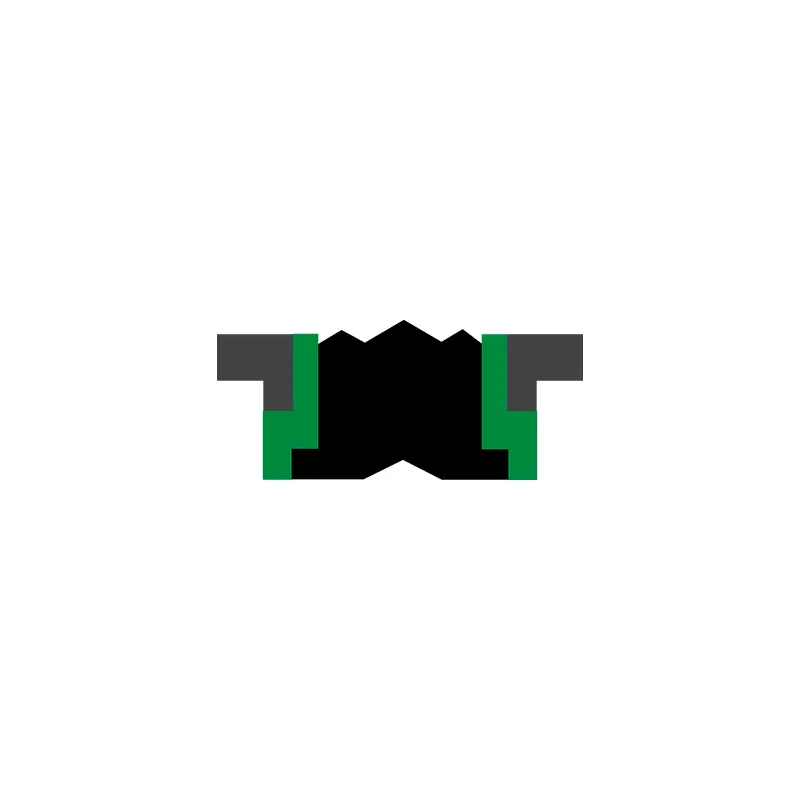

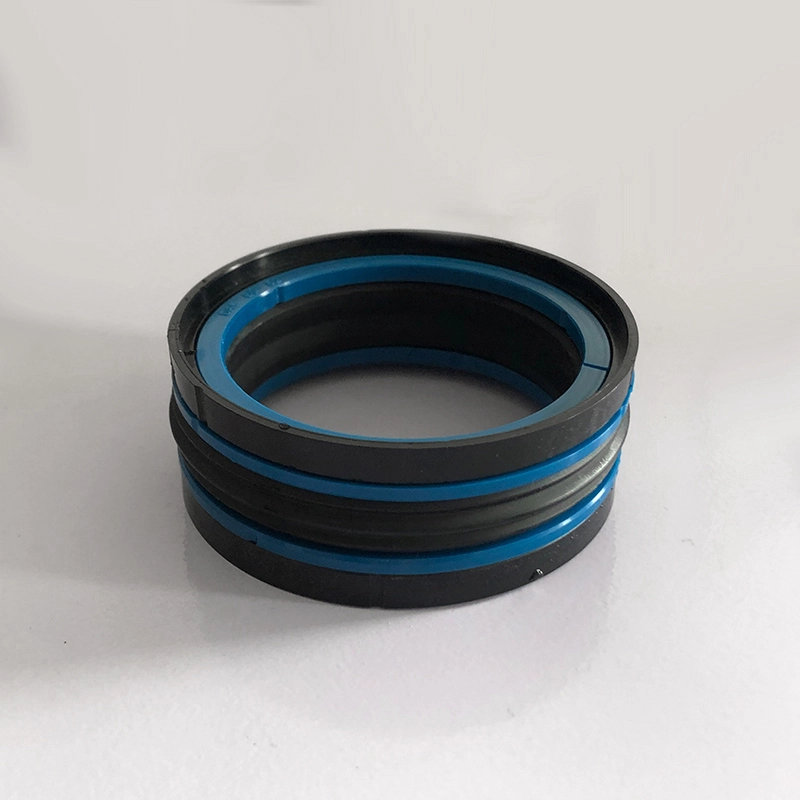

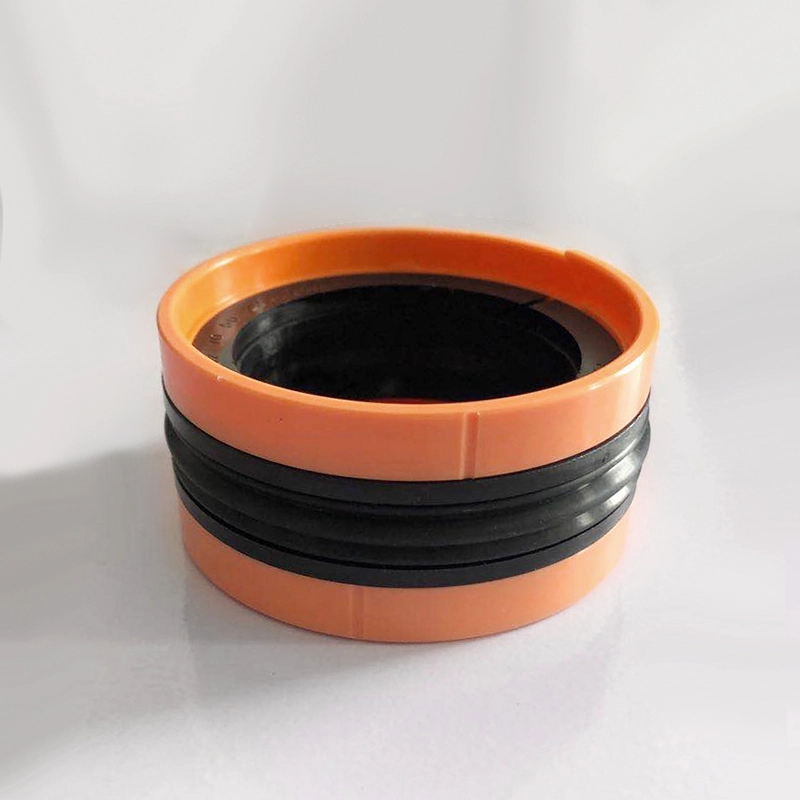

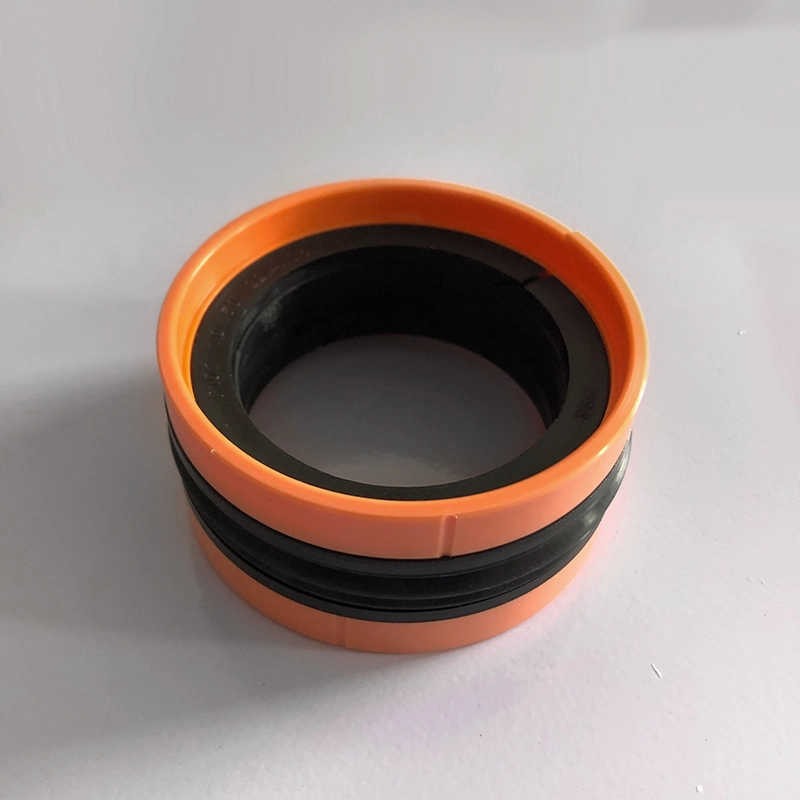

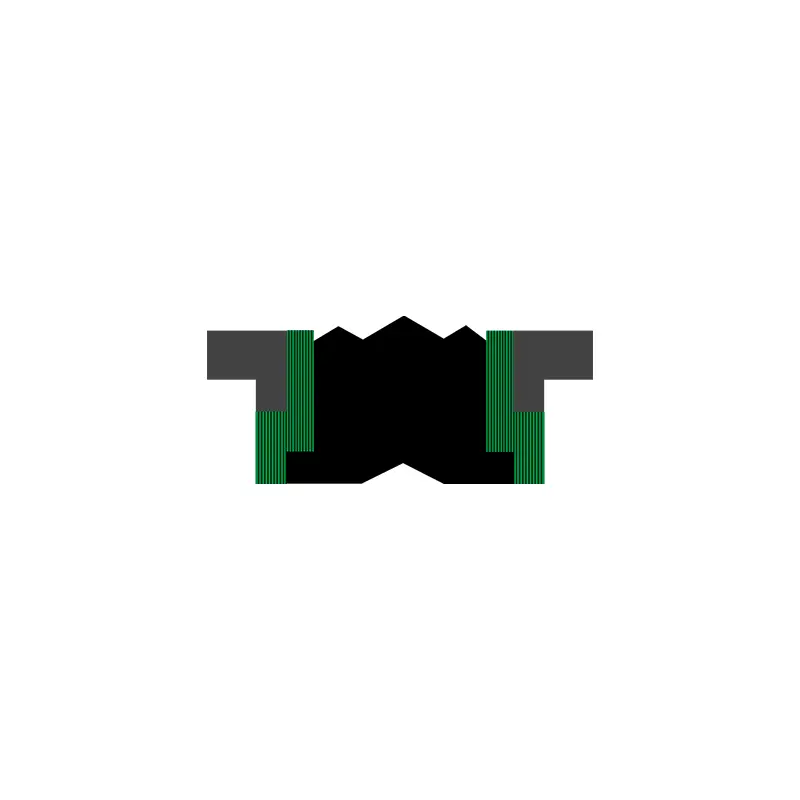

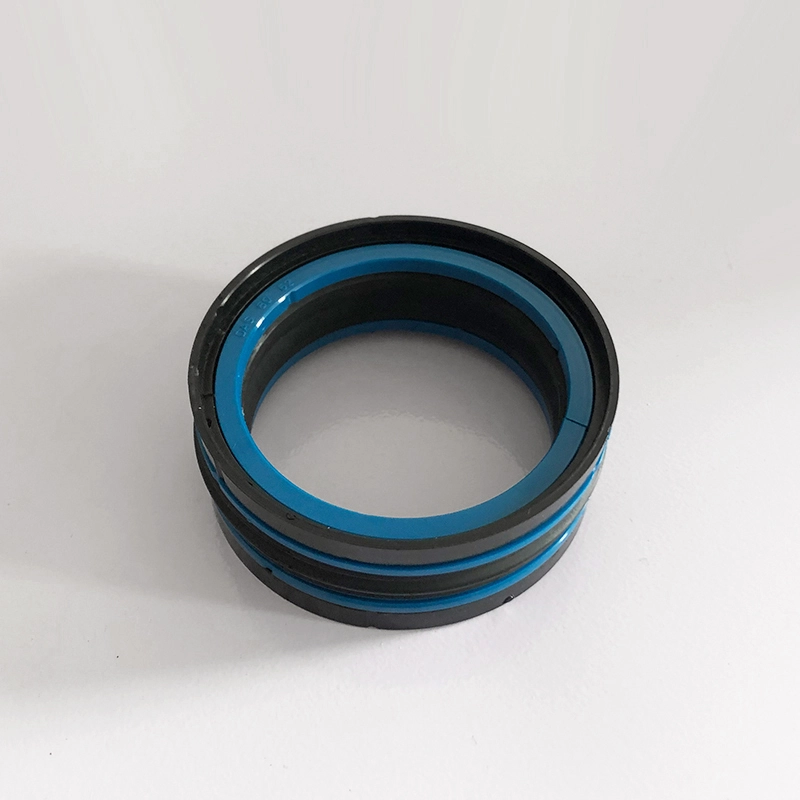

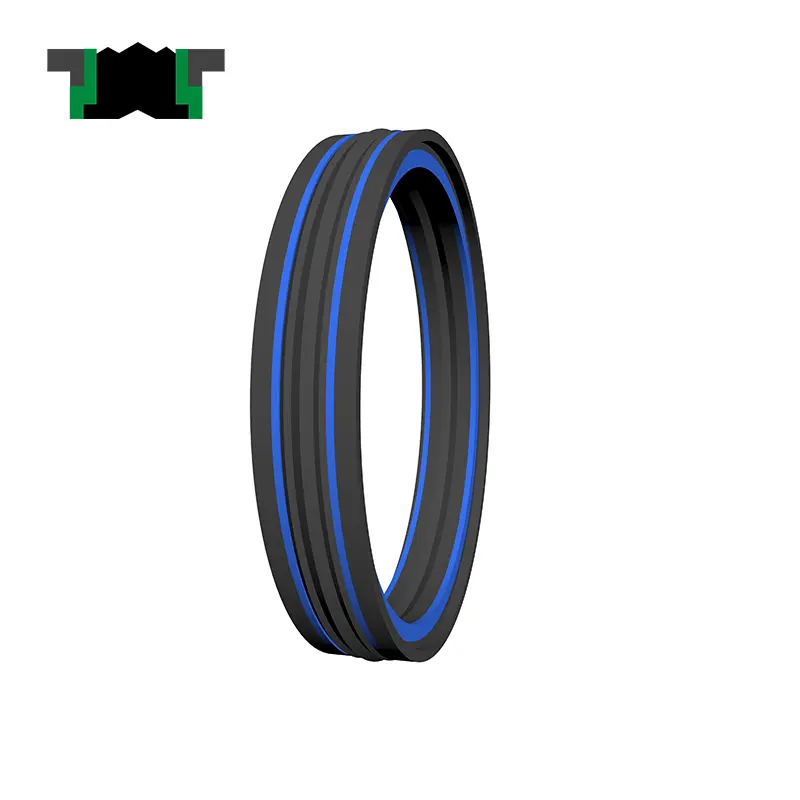

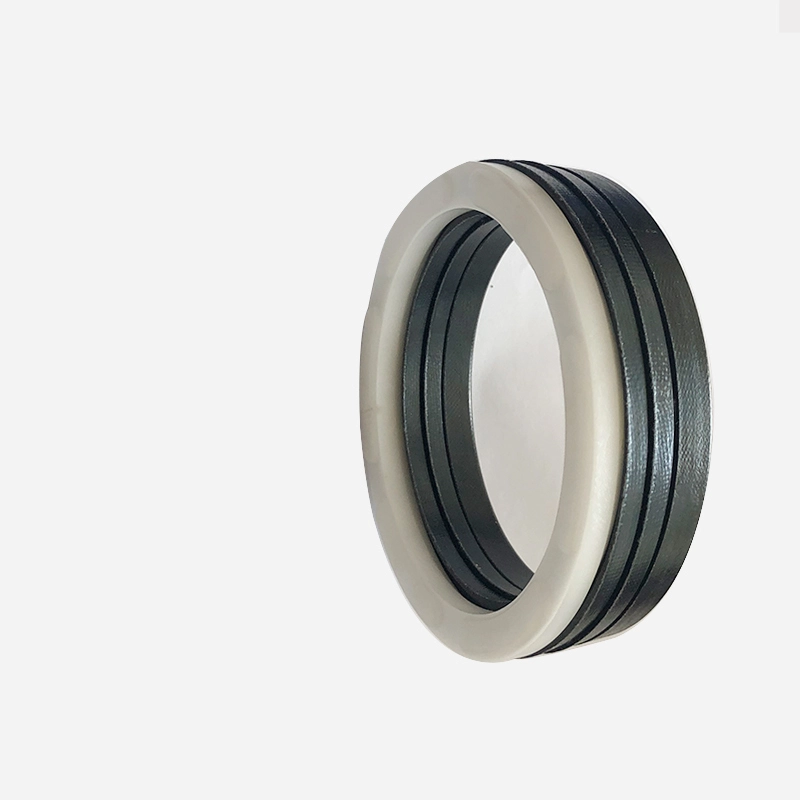

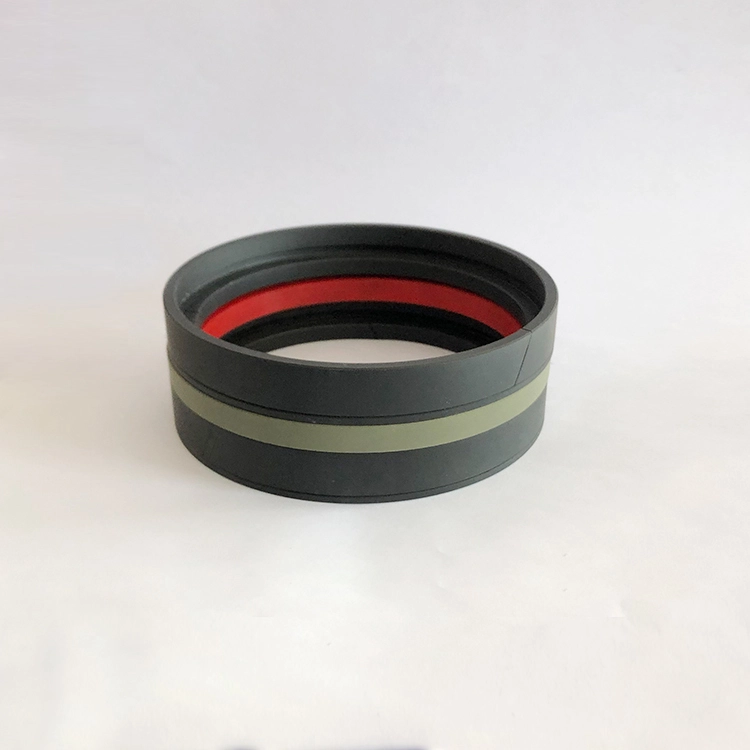

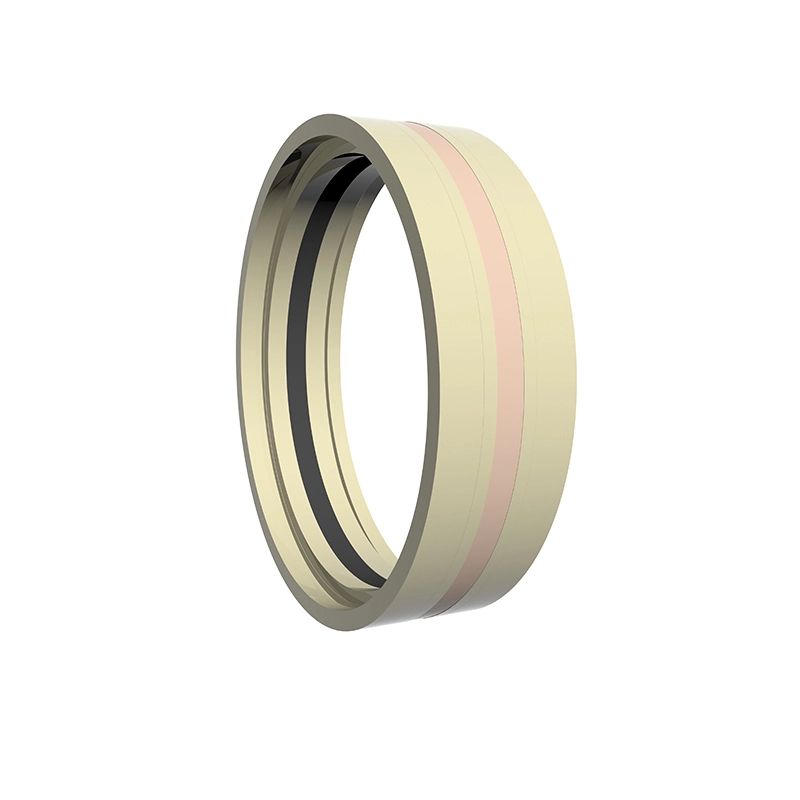

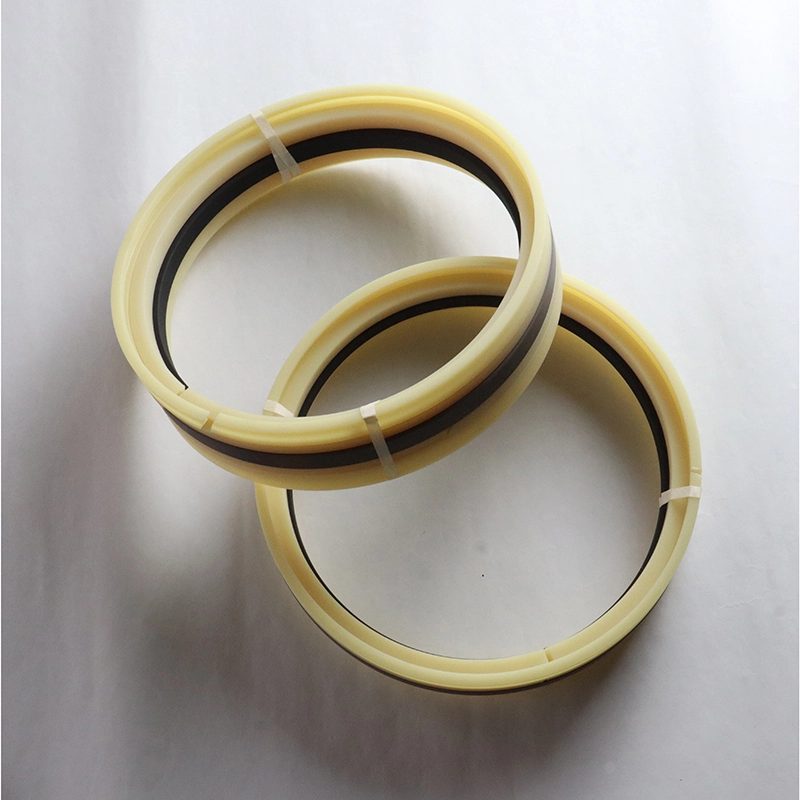

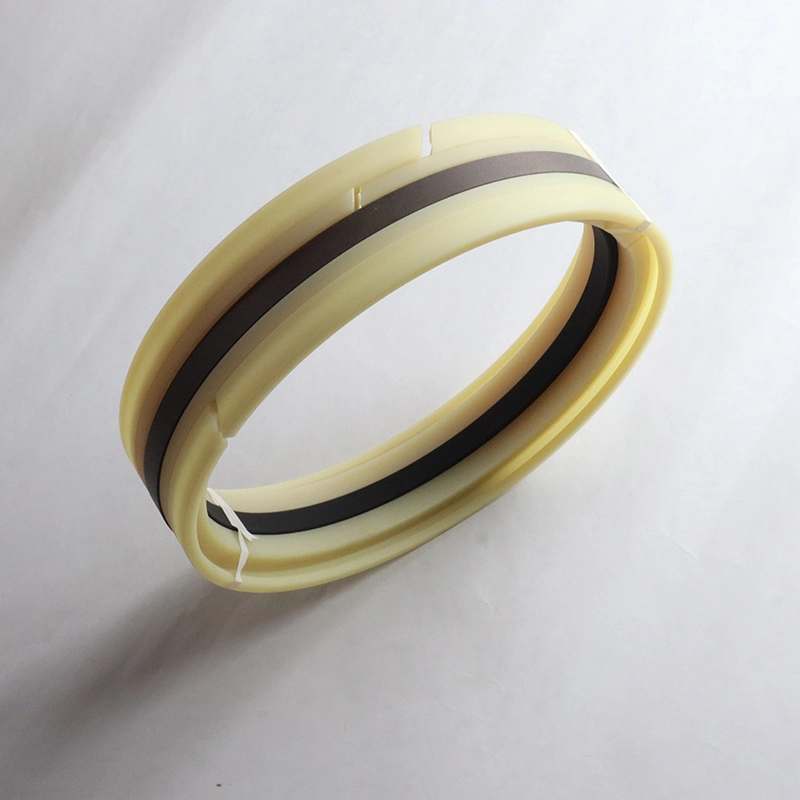

KDAS, TPM (formă specială) este un ansamblu de etanșare a pistonului cu compresie cu cinci combinații, format dintr-un element de etanșare a cauciucului, două inele de reținere și două inele de ghidare. Potrivit pentru sigilarea pistonului cu presiune bidirecțională. Caracteristici:

1.. Sigilare bună, fiabilitate ridicată, structură compactă;

2. nu va fi strecurat în decalajul radial;

3. Instalare simplă, instalare integrală a pistonului;

Forma geometrică specială a elementului de etanșare NBR îl împiedică să se răsucească în canelură în timpul instalării.

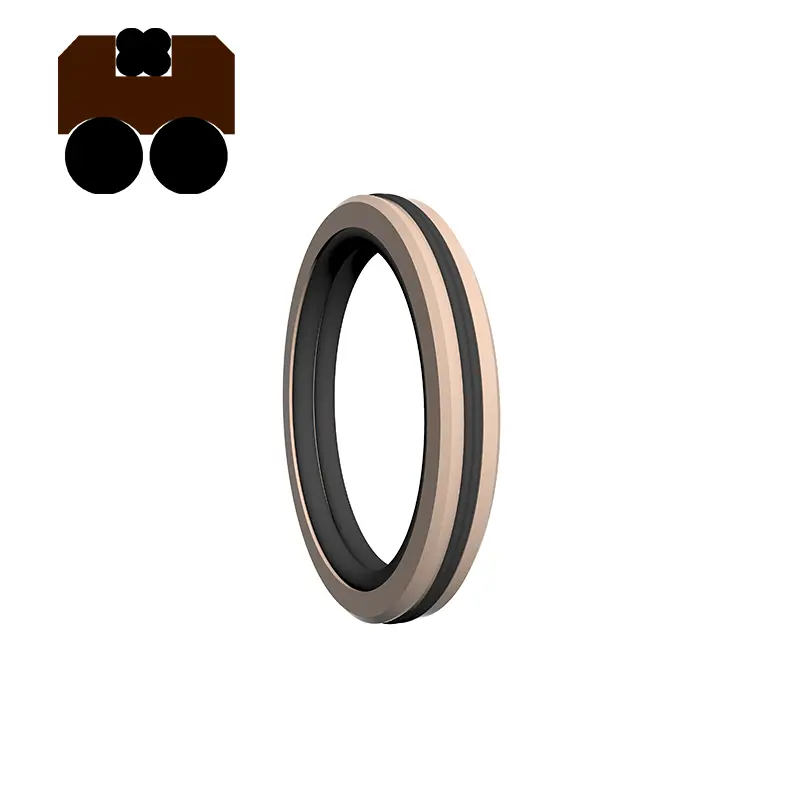

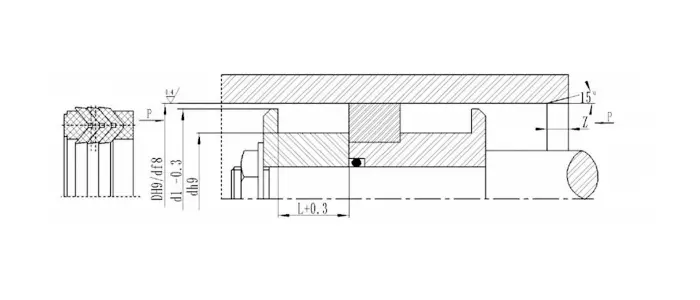

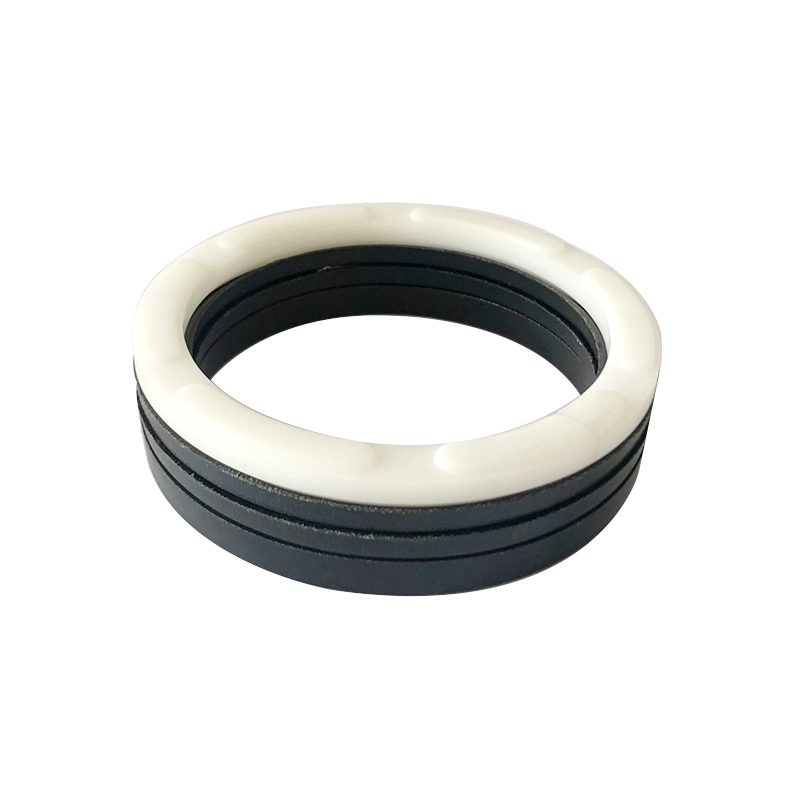

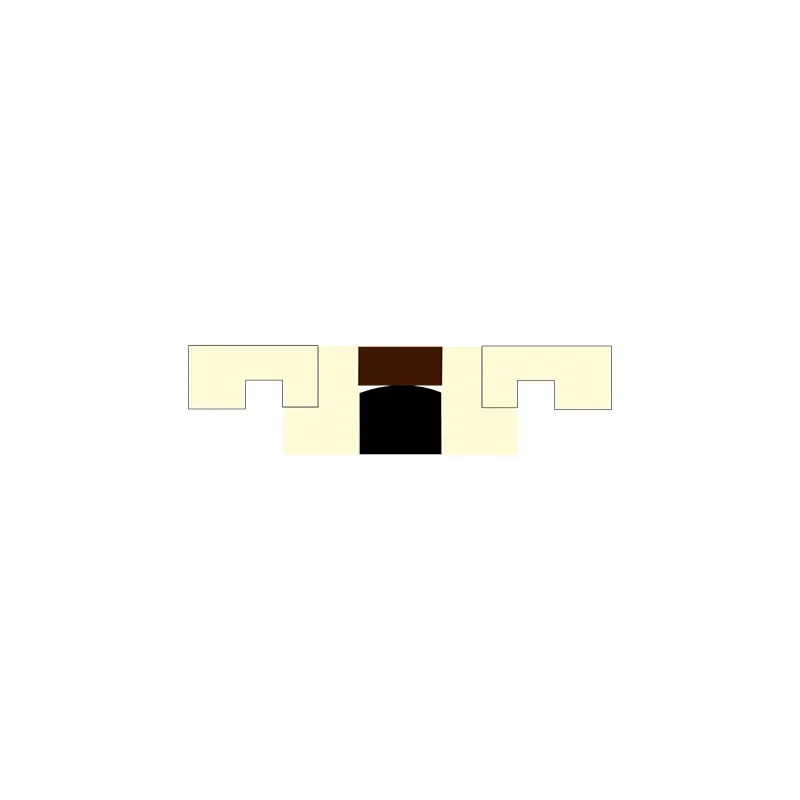

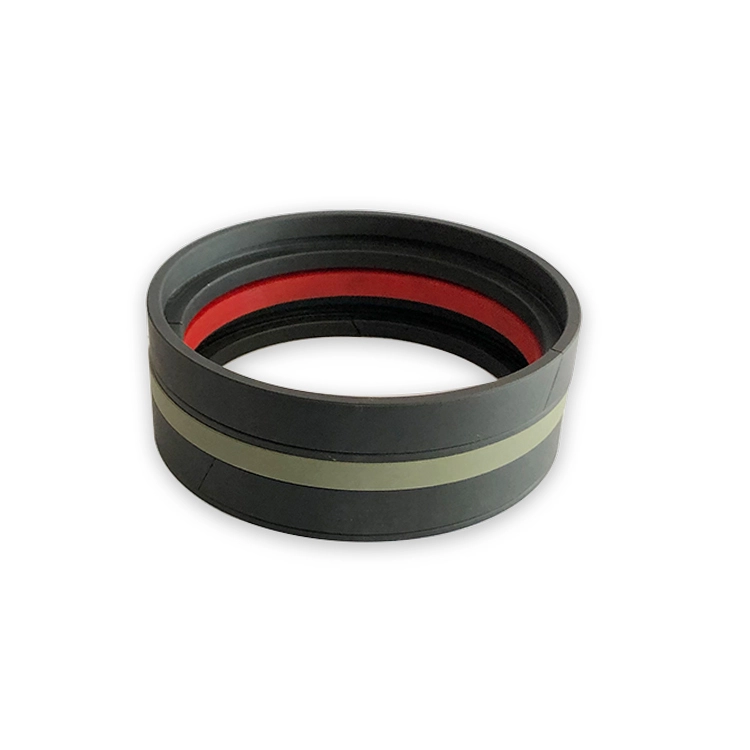

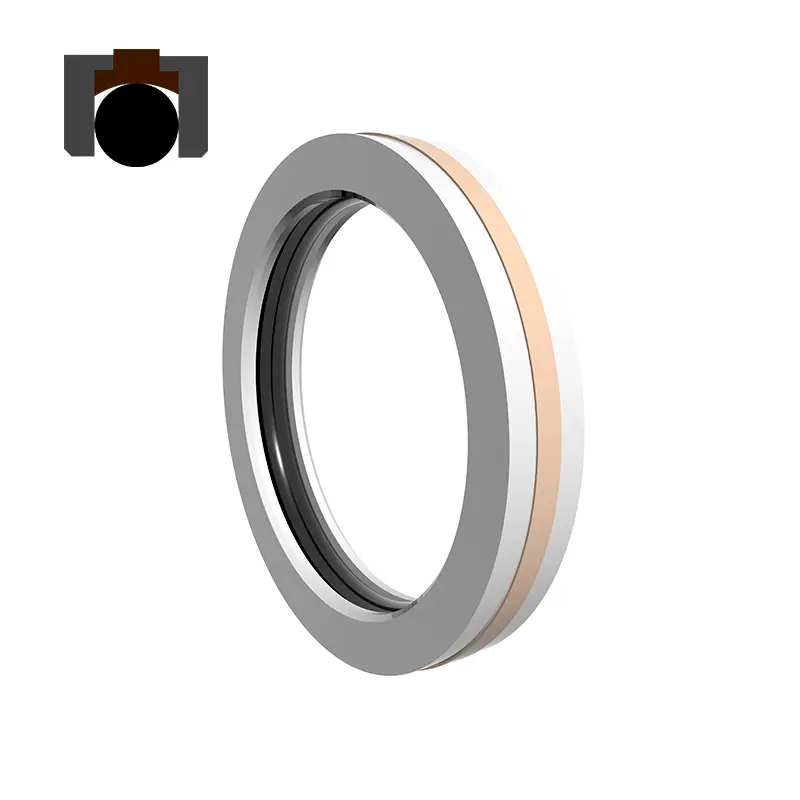

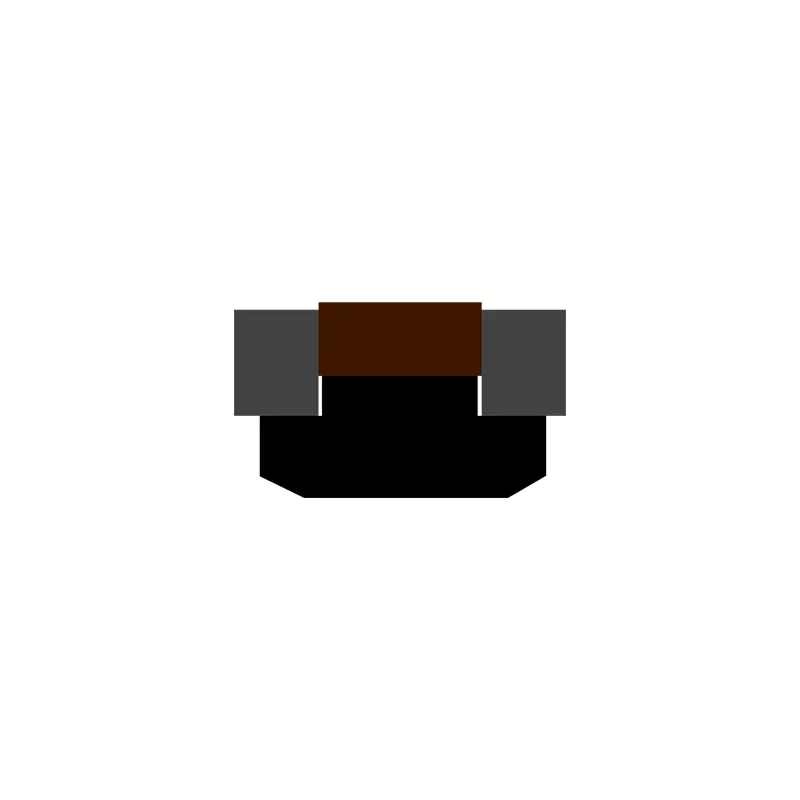

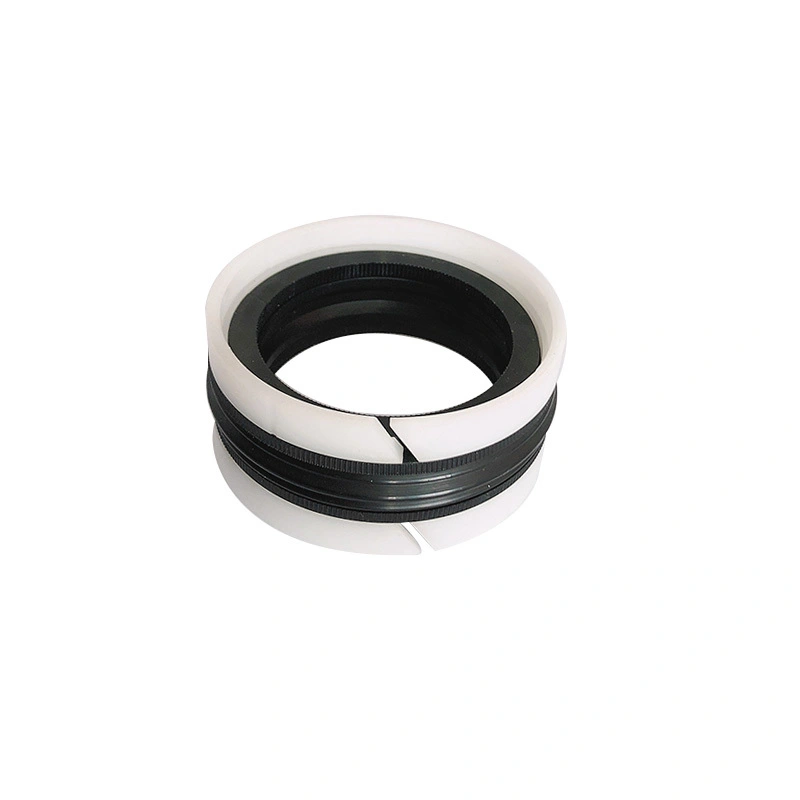

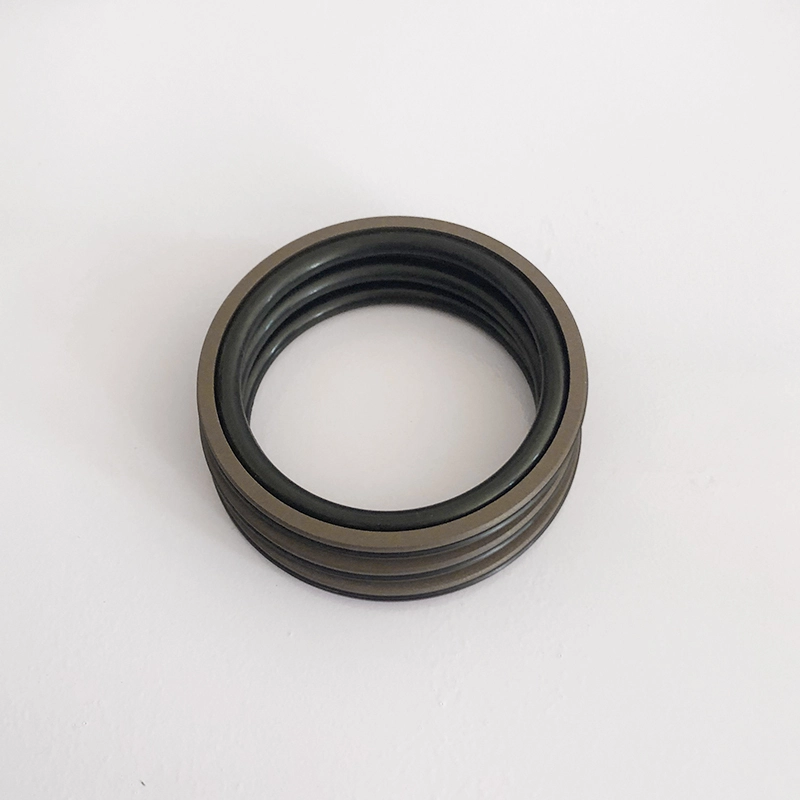

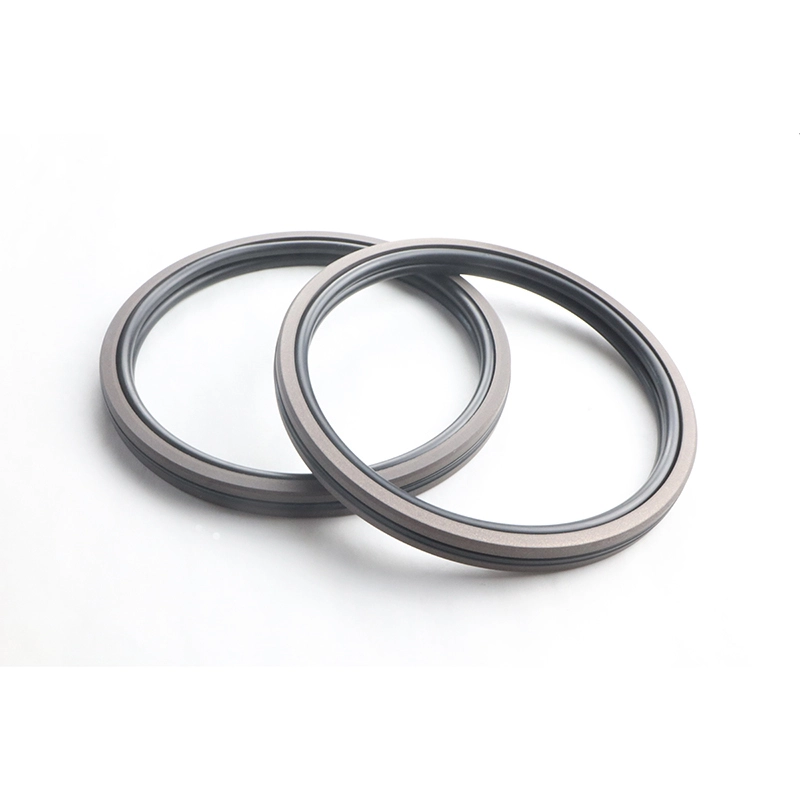

GDKK este format din două inele de ghidare, două inele de reținere, un inel de cauciuc elastic și un inel de etanșare. Inelul de ghidare joacă un rol de poziționare și ghidare. Inelul de reținere joacă un rol de susținere și poziționare, inelul de cauciuc elastic oferă forță elastică și compensează pierderea inelului de etanșare. Inelul de etanșare cooperează cu gaura interioară a cilindrului de ulei pentru a produce un efect de etanșare, care este potrivit pentru etanșarea presiunii bidirecționale a pistonului cilindrului de ulei. Are un efect de etanșare bun chiar și în condiții de muncă dure. Caracteristici:

1. Frecarea scăzută, rezistență mică de pornire, mișcare netedă, frecare dinamică și statică egală, fără târâre;

2. Stabilitate foarte mare de presiune sub presiune și condiții dure;

3. Viața ridicată, poate fi folosită pentru sigilarea în condiții de lubrifiere slabă;

4. Poate fi utilizat pentru sigilarea mediilor de vâscozitate scăzută, cum ar fi apa;

Performanță excelentă de etanșare la presiune ridicată și joasă.

RC64 este compus dintr-un inel de etanșare triunghiular PTFE și un inel de cauciuc cu inel O, potrivit pentru etanșarea presiunii unidirecționale hidraulice și pneumatice. Ringul O oferă forță radială și compensează uzura inelului de etanșare. Deoarece inelul de etanșare adoptă un design subțire al buzelor, capacitatea de compensare de urmărire este mai bună, astfel încât performanța de etanșare este bună. Canțurile despicate (deschise) trebuie utilizată pentru diametrele cilindrului mai puțin de 30 mm. Caracteristici:

1. Poate fi utilizat atât pentru hidraulic, cât și pentru pneumatic;

2. Frecarea scăzută, rezistență mică de pornire, mișcare netedă, frecare dinamică și statică egală, fără târâre;

3. Viață lungă, poate fi utilizată pentru garniturile de lubrifiere fără ulei;

Spațiu structural mic, instalare și întreținere ușoară;

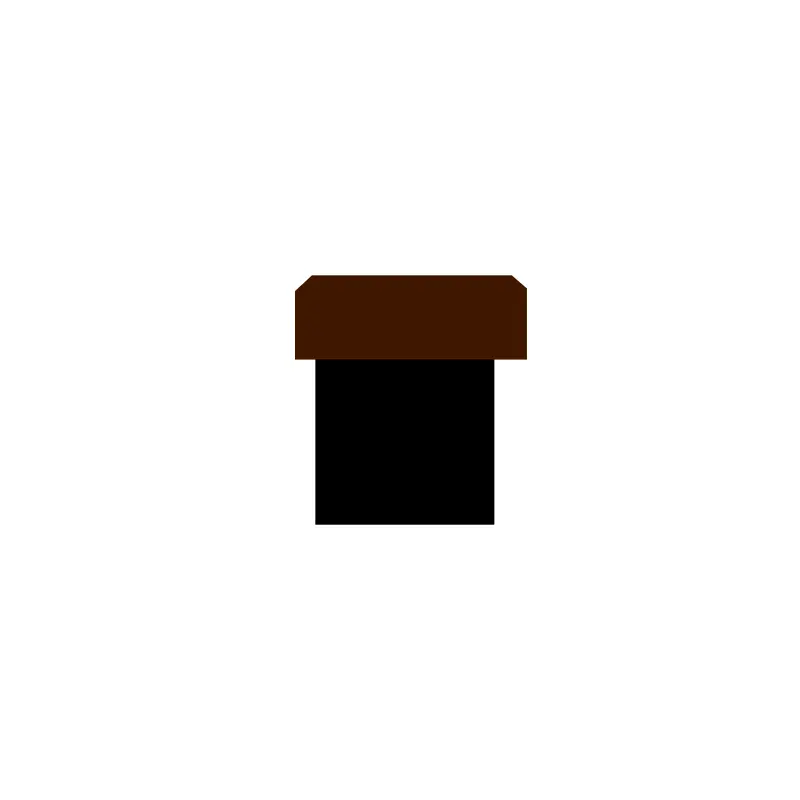

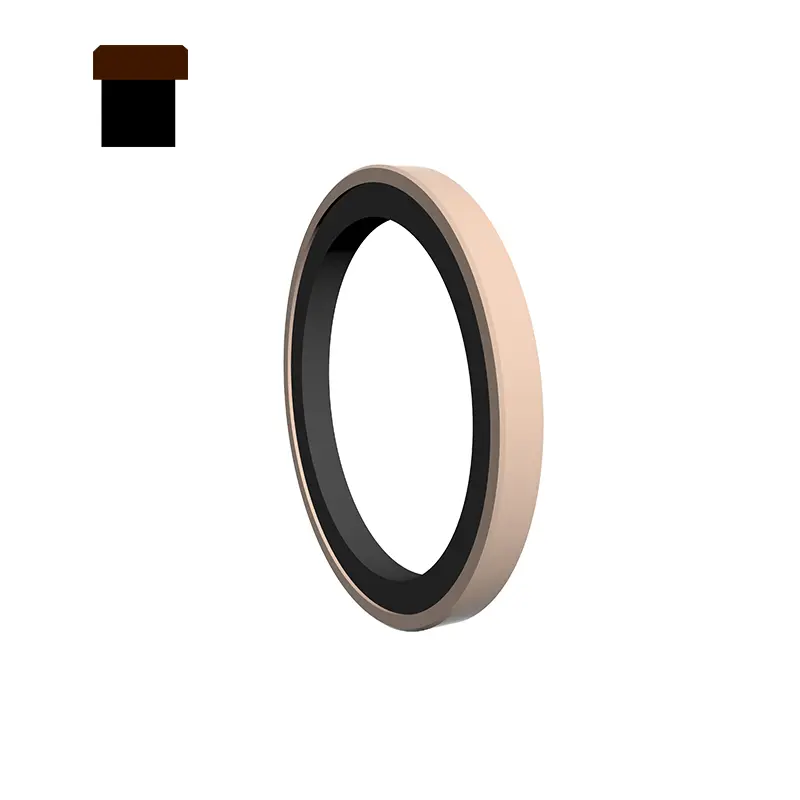

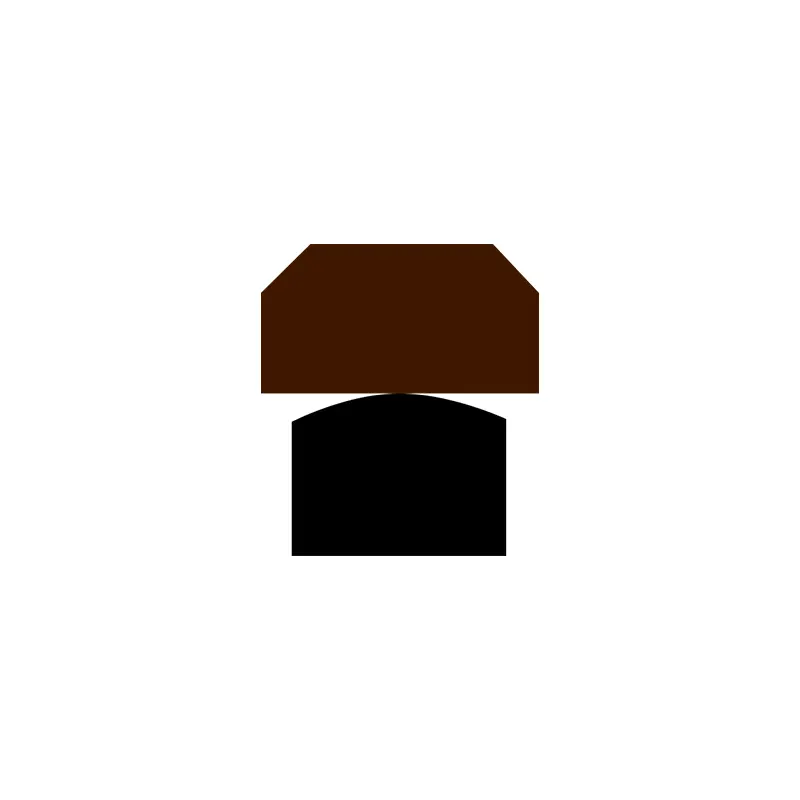

SPG este o combinație a unui inel de etanșare PTFE modificat dreptunghiular și un inel de cauciuc dreptunghiular ca element de preîncărcare. Are caracteristicile de etanșare bună, frecare scăzută și spațiu structural mic.

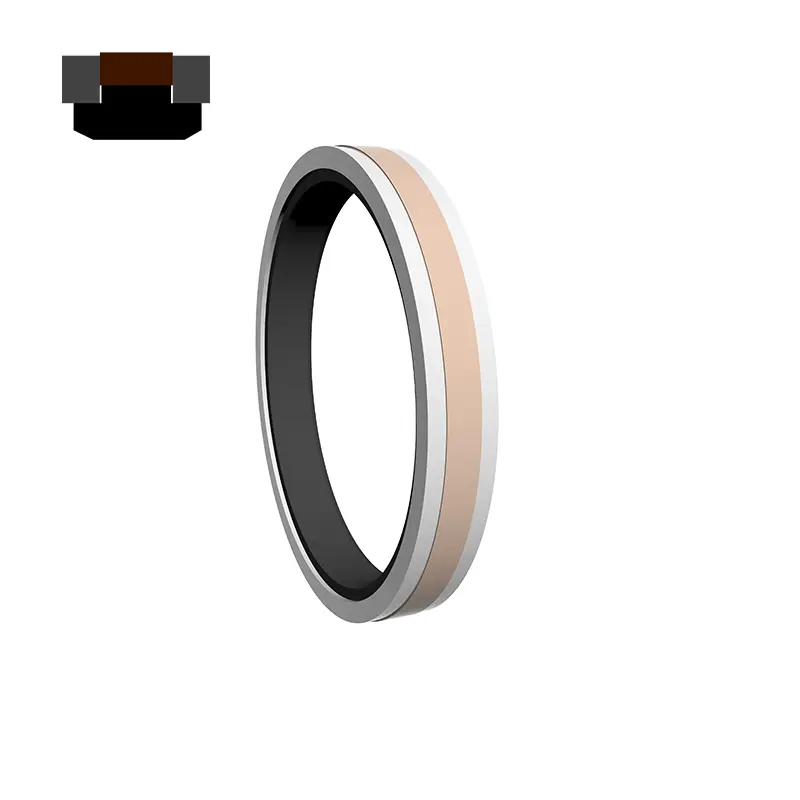

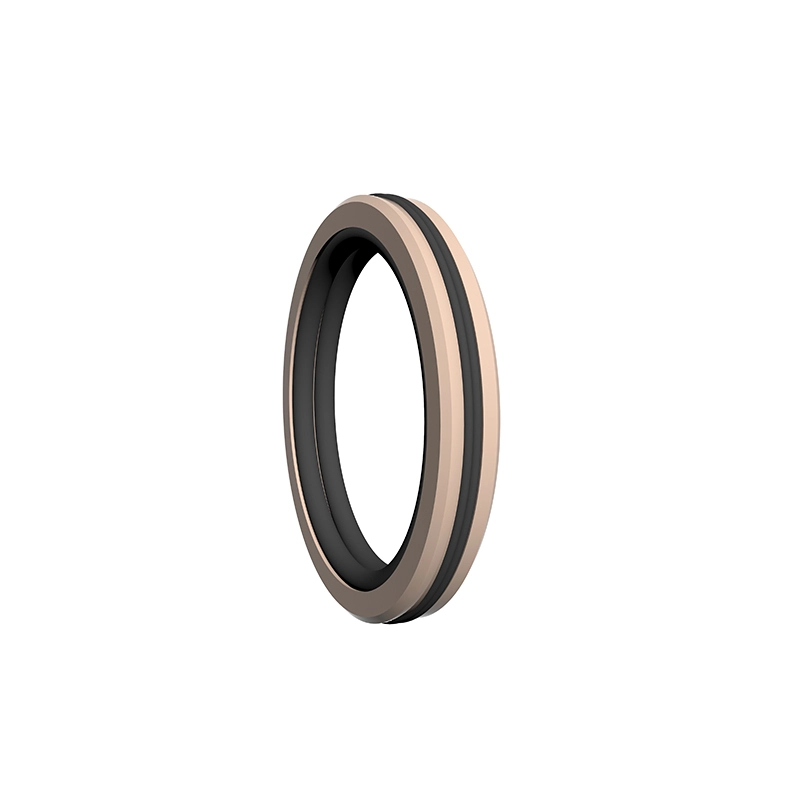

RC66 este o combinație a unui inel de etanșare PTFE modificat dreptunghiular și un inel O ca element de preîncărcare. Are caracteristicile de etanșare bună, frecare scăzută și spațiu structural mic. Este potrivit pentru cilindri de ulei de mare viteză sau cilindri. RC67 este compus dintr -un inel de etanșare dreptunghiular PTFE umplut, două inele de reținere și un elastomer eterogen, care este potrivit pentru etanșarea presiunii bidirecționale cu mișcare reciprocă hidraulică. Elastomerul oferă forță radială și compensează uzura inelului de etanșare. Inelul de reținere protejează inelul de etanșare și are un efect bun de etanșare chiar și în condiții de muncă dure. Caracteristici:

1. Frecarea scăzută, rezistență mică de pornire, mișcare netedă, frecare dinamică și statică egală, fără târâre;

2. Stabilitate foarte mare de presiune sub presiune și condiții dure;

3. Viața ridicată, poate fi utilizată pentru garniturile de lubrifiere fără ulei;

4. Poate fi utilizat pentru sigilarea mediilor de vâscozitate scăzută, cum ar fi apa;

5. Performanță excelentă de etanșare înaltă și joasă presiune.

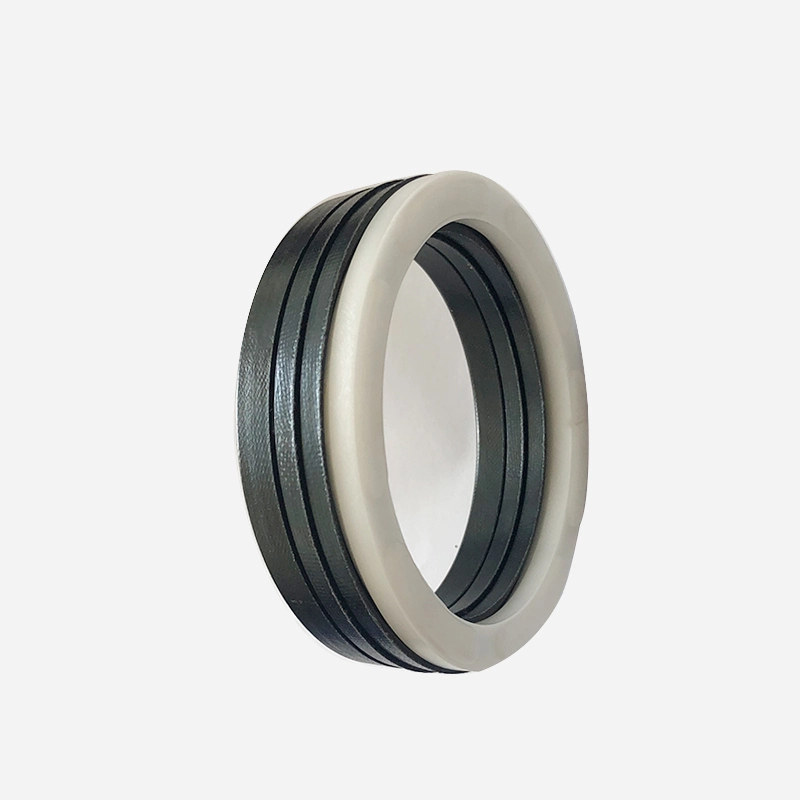

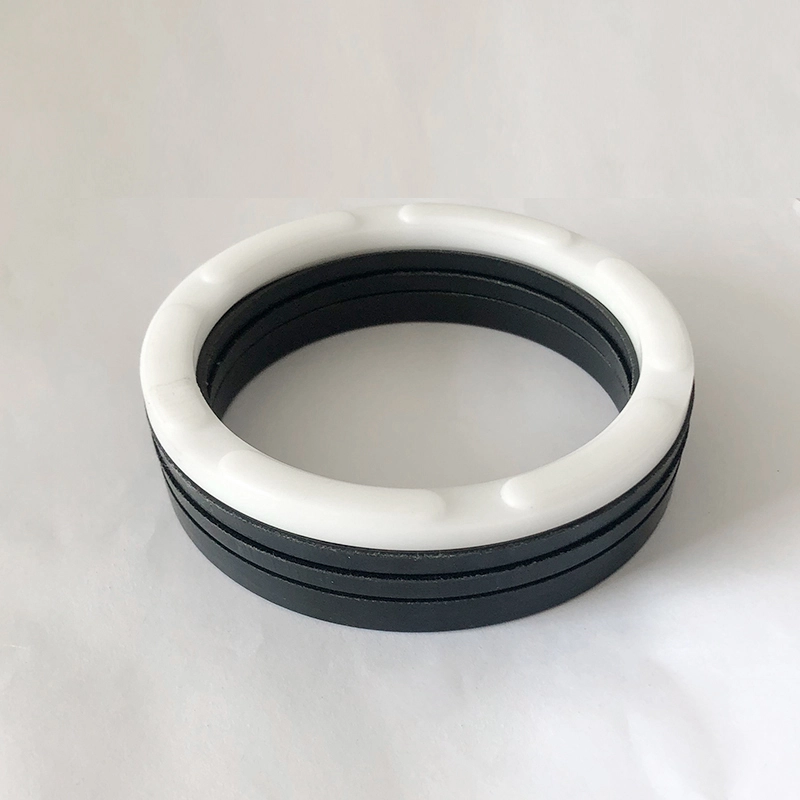

RCEK este compus dintr-un set de inele de etanșare în formă de V, un inel de presiune și un inel de susținere și este potrivit pentru etanșarea presiunii unice reciproce hidraulice. În timpul instalării trebuie aplicată unsoare compatibilă cu materialul de etanșare. Nu poate fi instalat într -o canelură integrală (închisă). Este utilizat pentru garnituri de piston în sarcini medii și grele. Caracteristici:

1. Sunt disponibile o varietate de materiale, care pot fi ajustate în mod optim pentru a se potrivi cu diferite scopuri;

2. Poate fi folosit în condiții de muncă dure și este potrivit pentru aproape toate media și condițiile dure;

3. Are o durată de viață lungă și poate fi utilizată pentru garnituri de ungere fără ulei (selecție rezonabilă a materialelor);

4. Performanța de etanșare poate fi reglată, iar dimensiunea axială poate fi reglată prin adăugarea sau îndepărtarea inelelor de etanșare în formă de V;

Poate funcționa eficient chiar dacă calitatea suprafeței de etanșare este slabă.

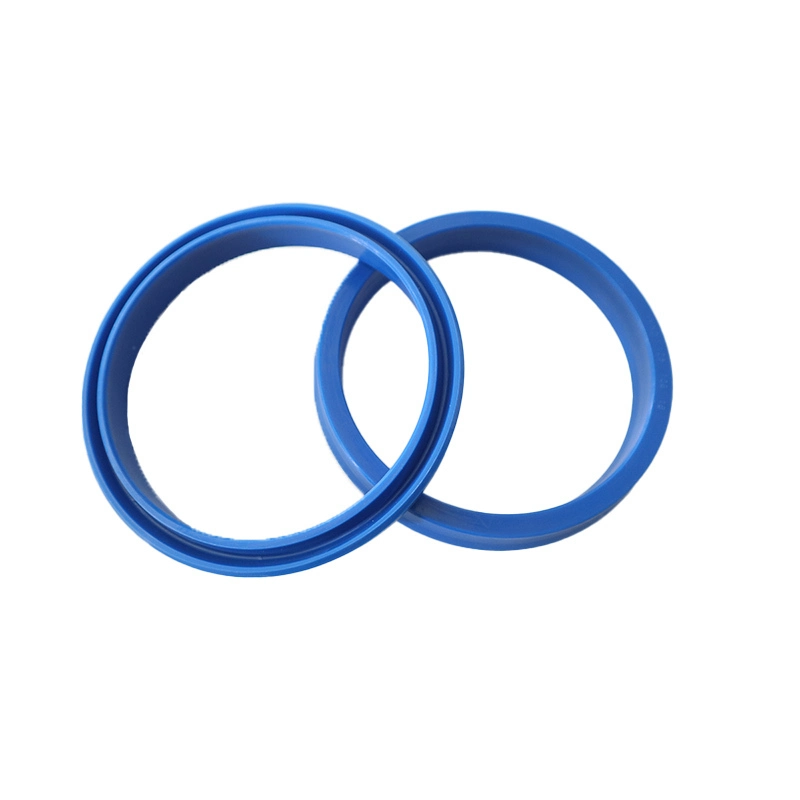

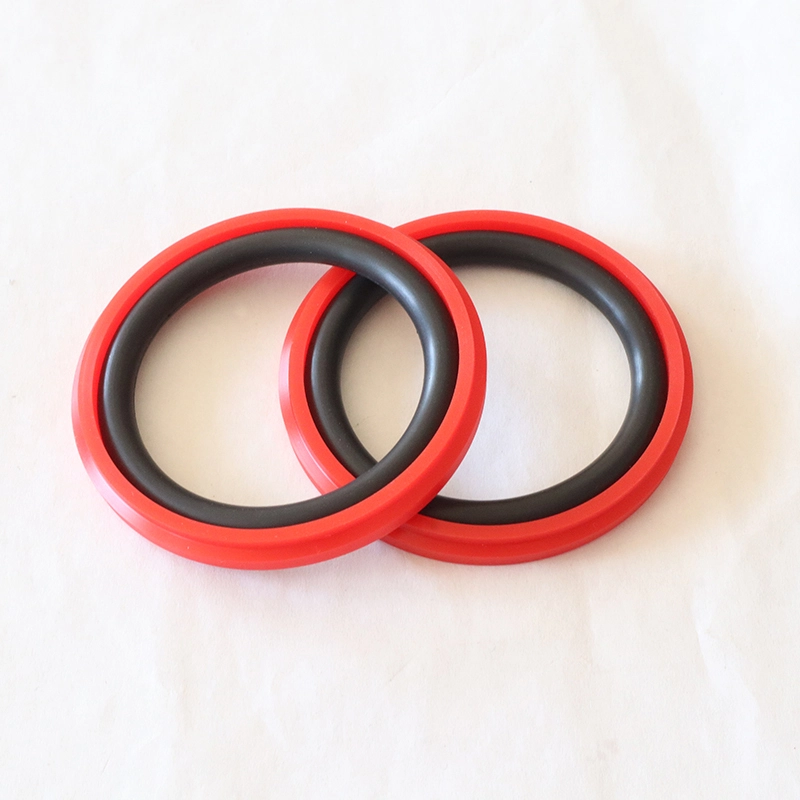

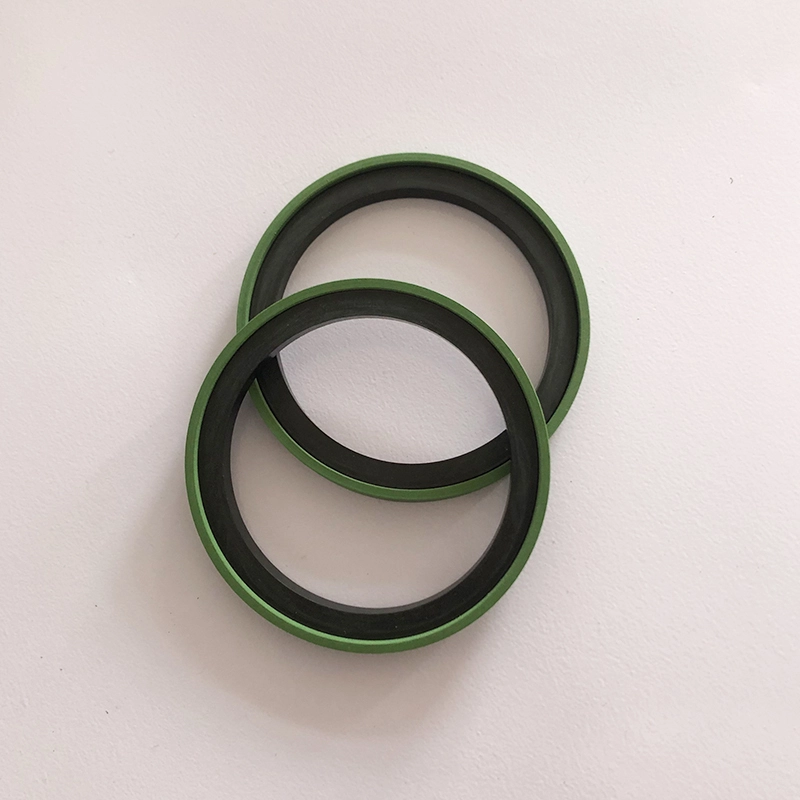

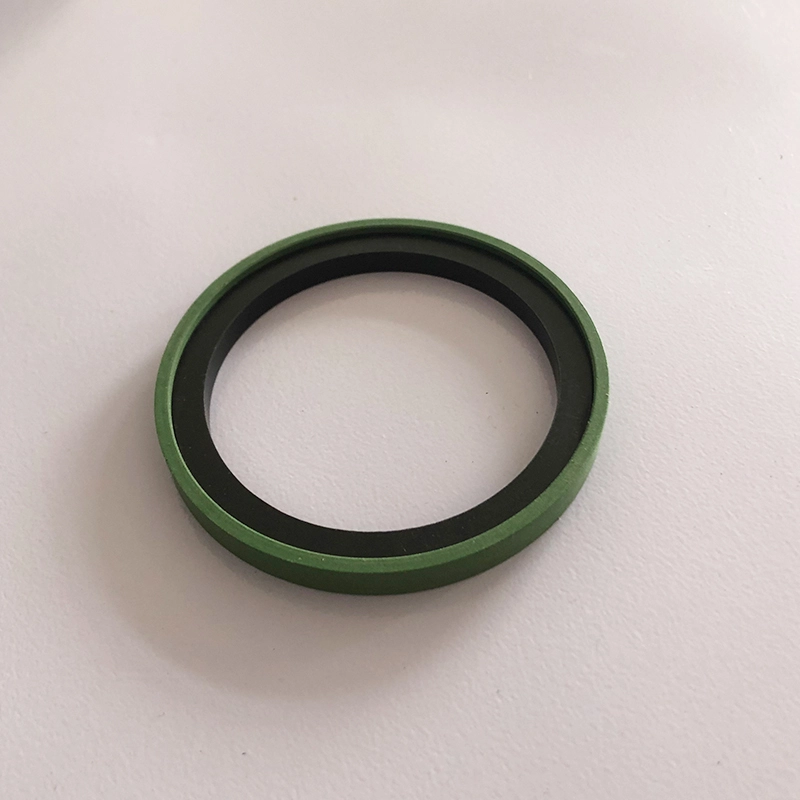

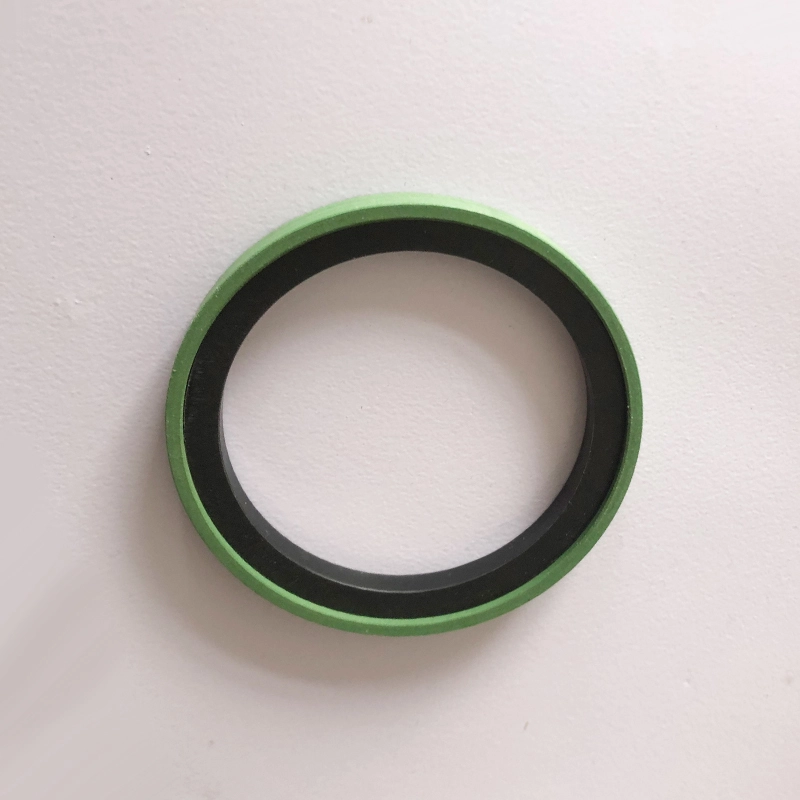

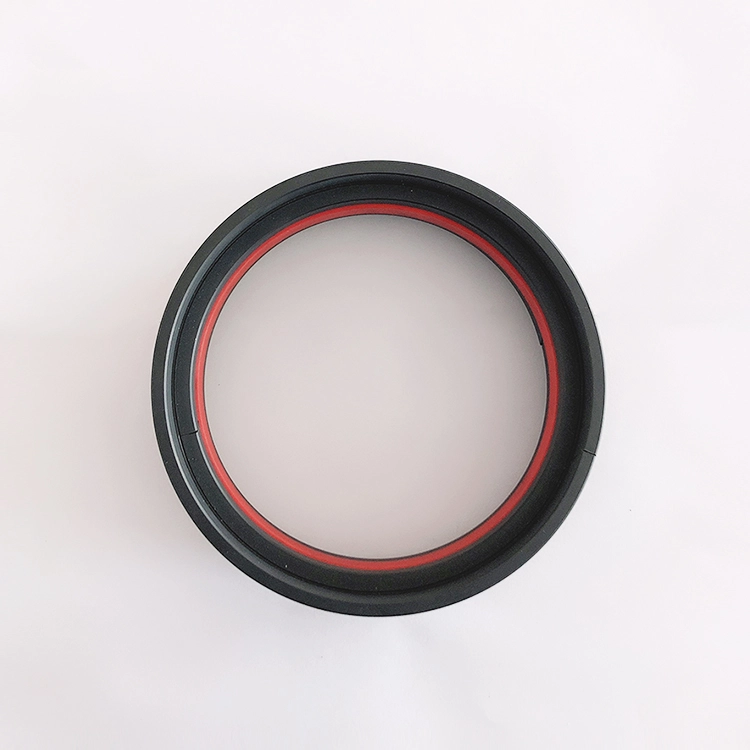

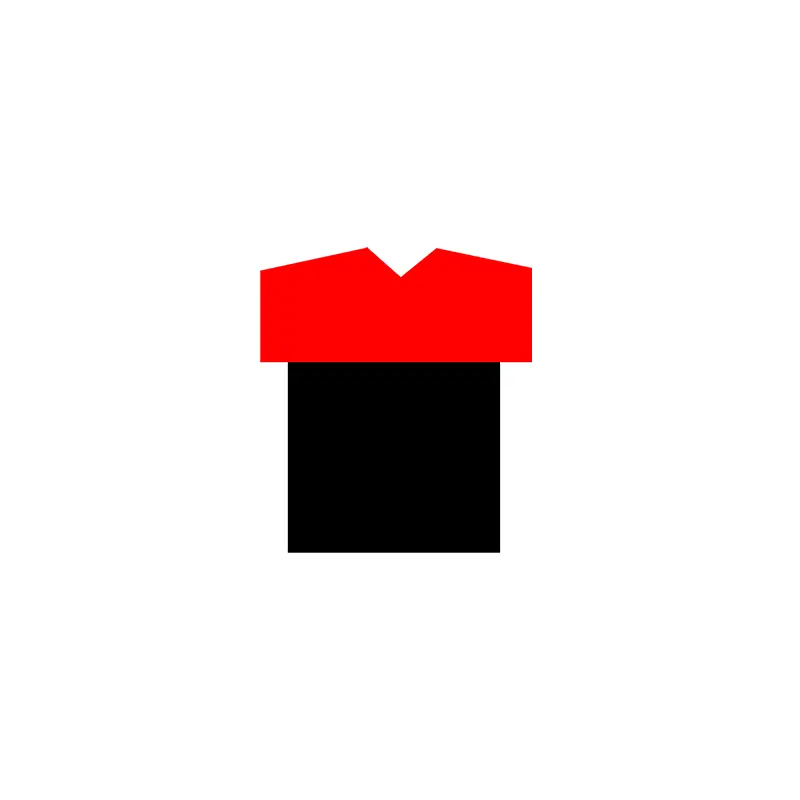

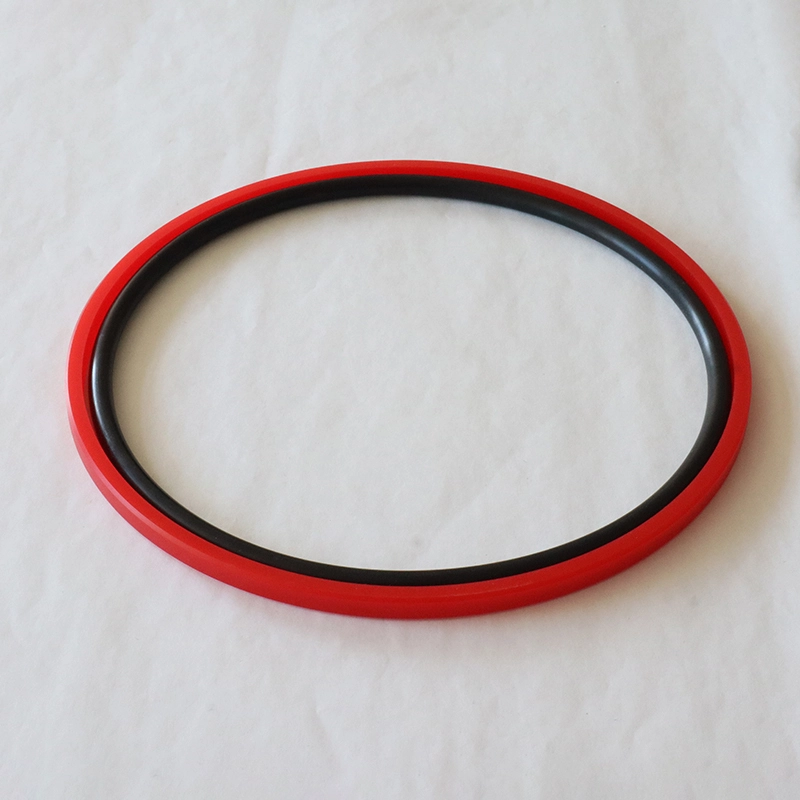

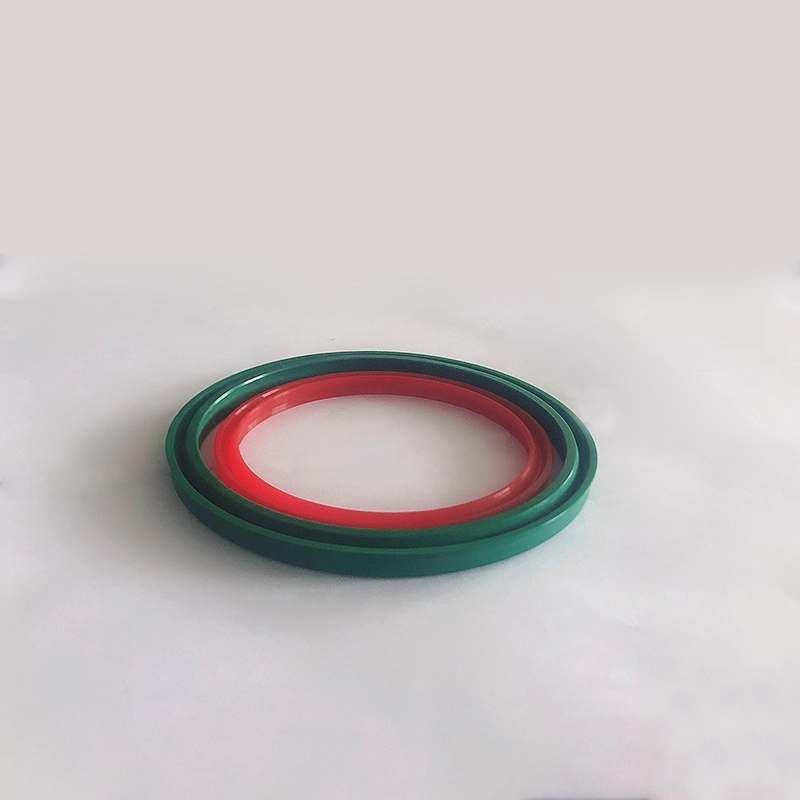

RCKR este compus dintr -un inel de etanșare PU și un inel de cauciuc dreptunghiular, potrivit pentru etanșarea bidirecțională a mișcării reciproce hidraulice. Este un produs complementar al produselor cu inel Glyd, cu o mai bună capacitate de etanșare și de întreținere a presiunii decât Ringul Glyd și poate fi instalat fără ajutorul instrumentelor de instalare. Caracteristicile sale:

1.. Performanță dinamică și statică bună;

2. performanță mai bună de etanșare la presiune joasă decât inelul Glyd și poate fi instalat fără instrumente de instalare;

3. frecare scăzută, rezistență mică de pornire și mișcare netedă;

4. Viață lungă, poate fi utilizată pentru etanșarea de ungere fără ulei;

5. Poate fi utilizat pentru etanșarea presiunii bidirecționale;

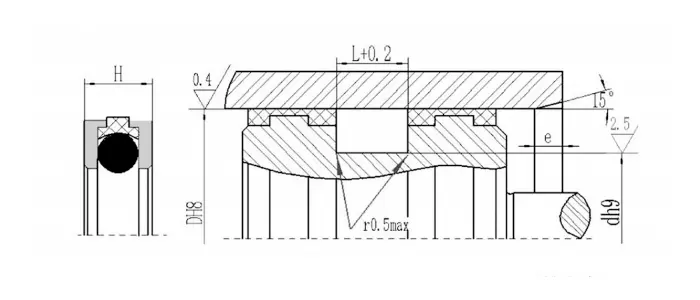

Groove -ul de instalare se conformează cu standardul ISO7425/1.

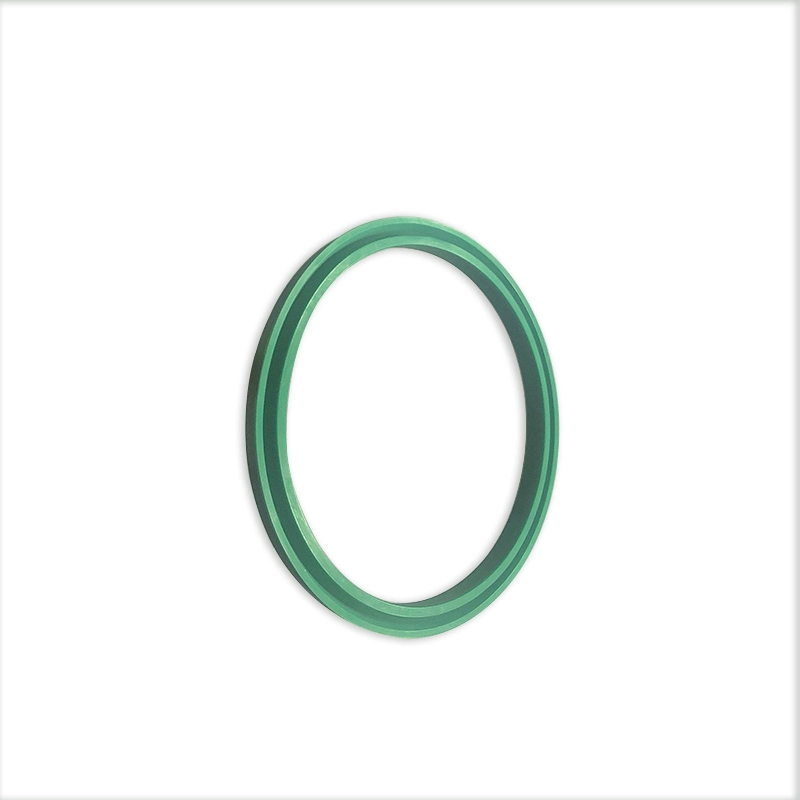

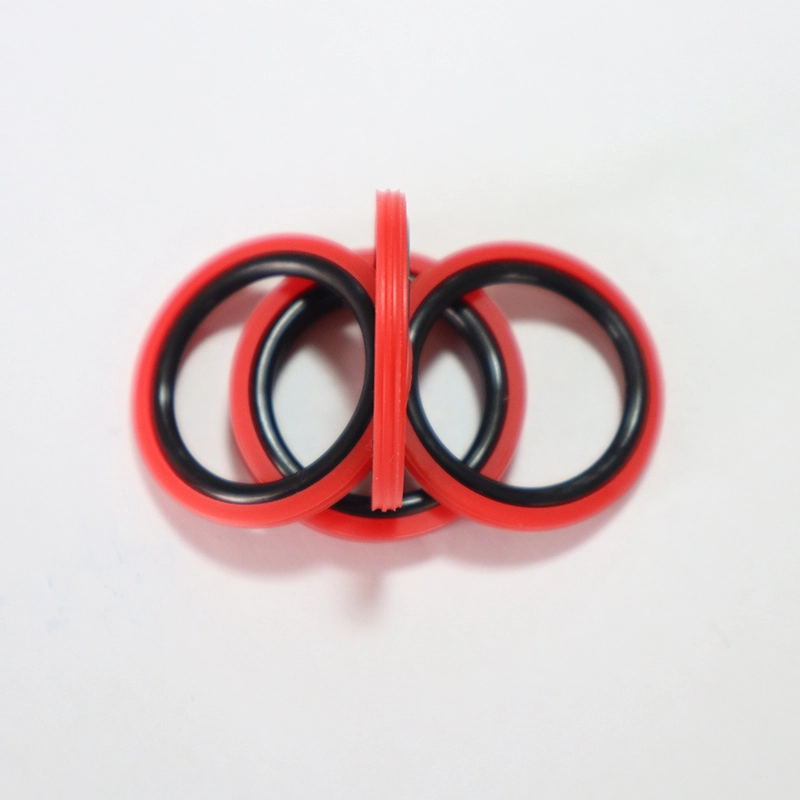

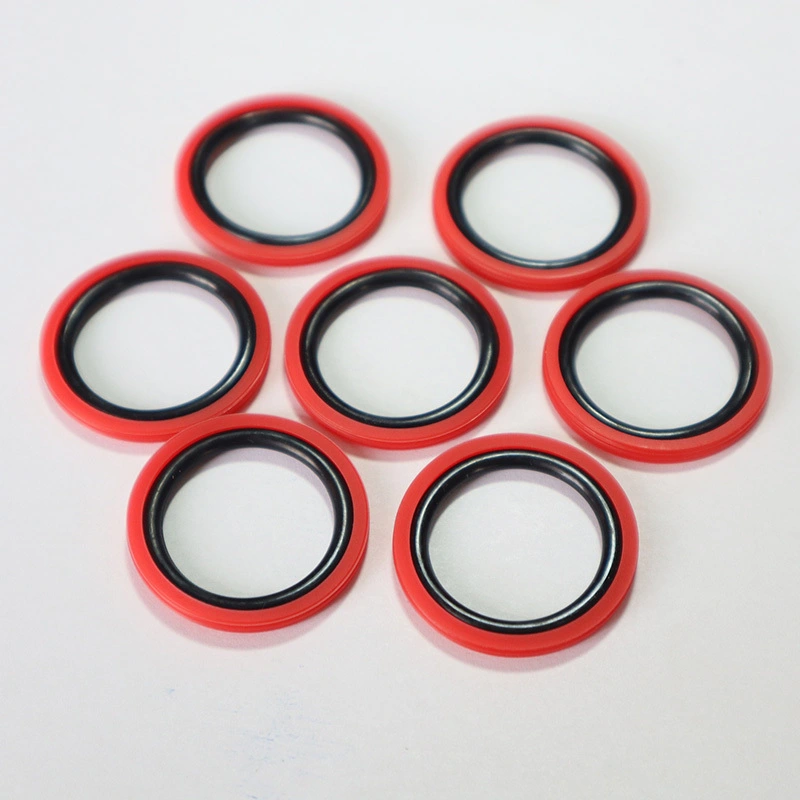

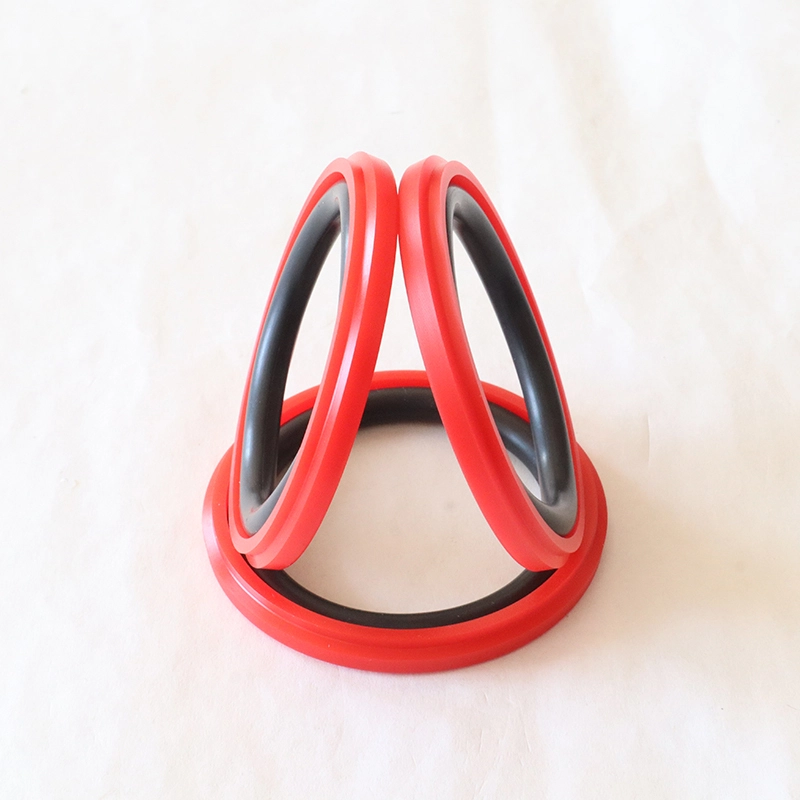

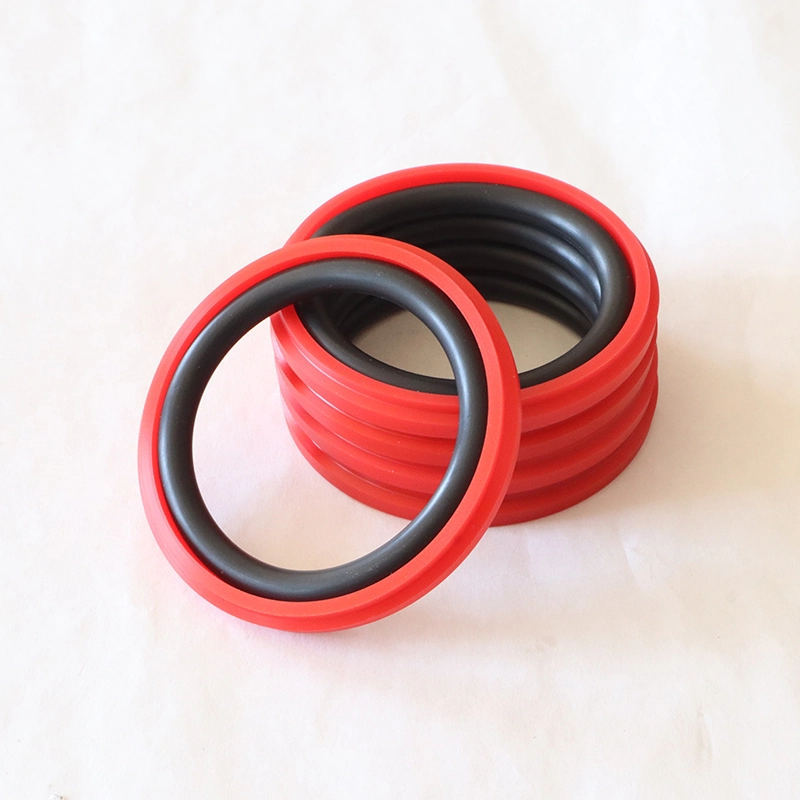

RPW este compus dintr-un inel de etanșare PU în formă specială și un inel de cauciuc în formă de O, potrivit pentru etanșarea presiunii bidirecționale cu reciprocitate hidraulică. Ringul O oferă forță radială și compensează uzura inelului de etanșare. În general, este utilizat împreună cu un inel de ghidare. Caracteristici:

1. Frecarea scăzută, rezistență mică de pornire, mișcare netedă, fără târâre;

2. Stabilitate foarte mare de presiune sub presiune și condiții dure;

3. performanță bună de sigilare atât la presiuni mari, cât și mici;

Nu sunt necesare instrumente de instalare pentru instalare.

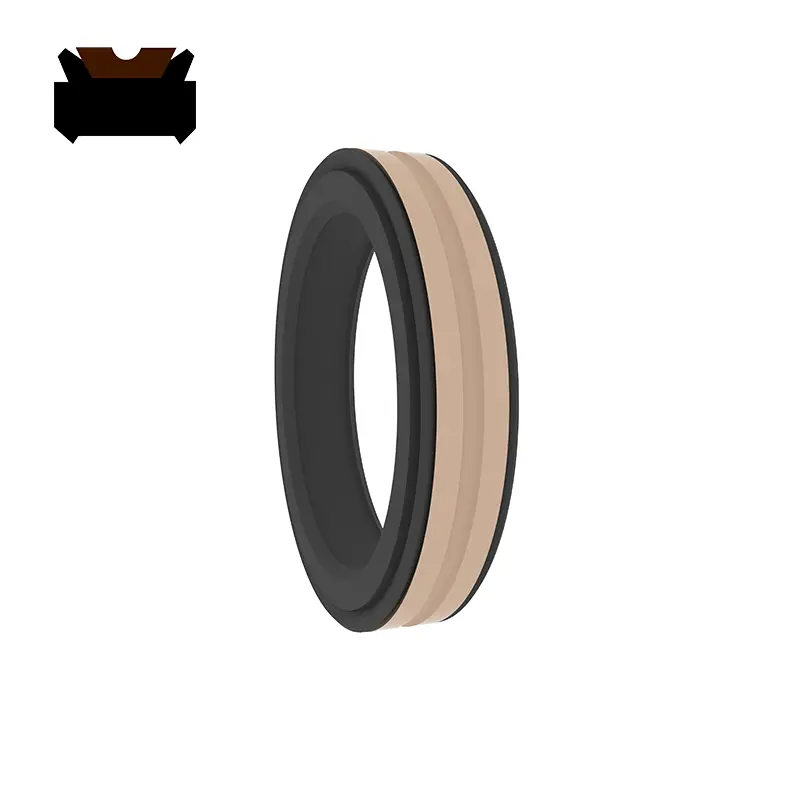

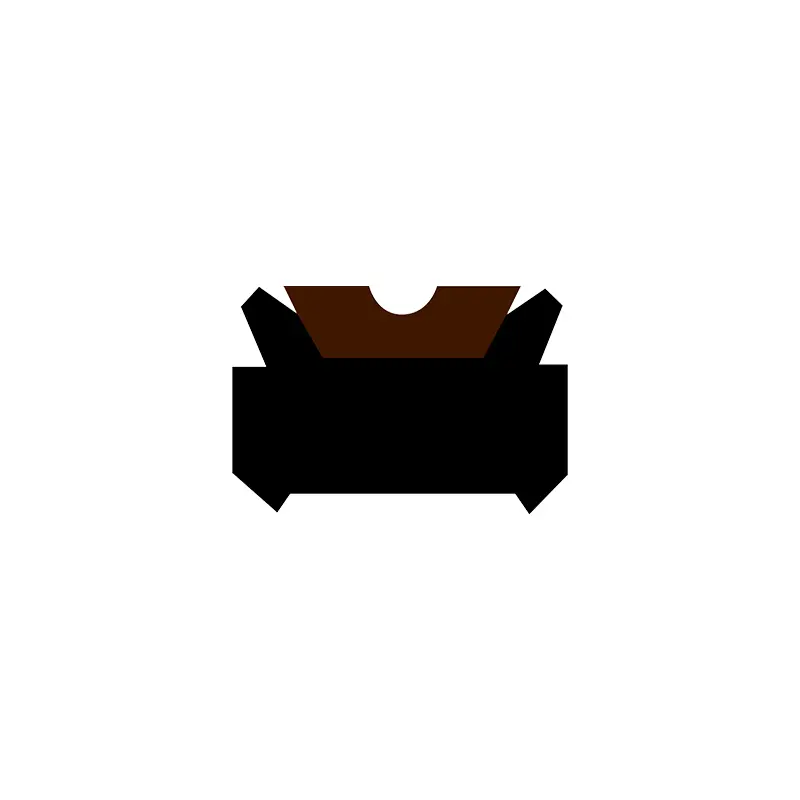

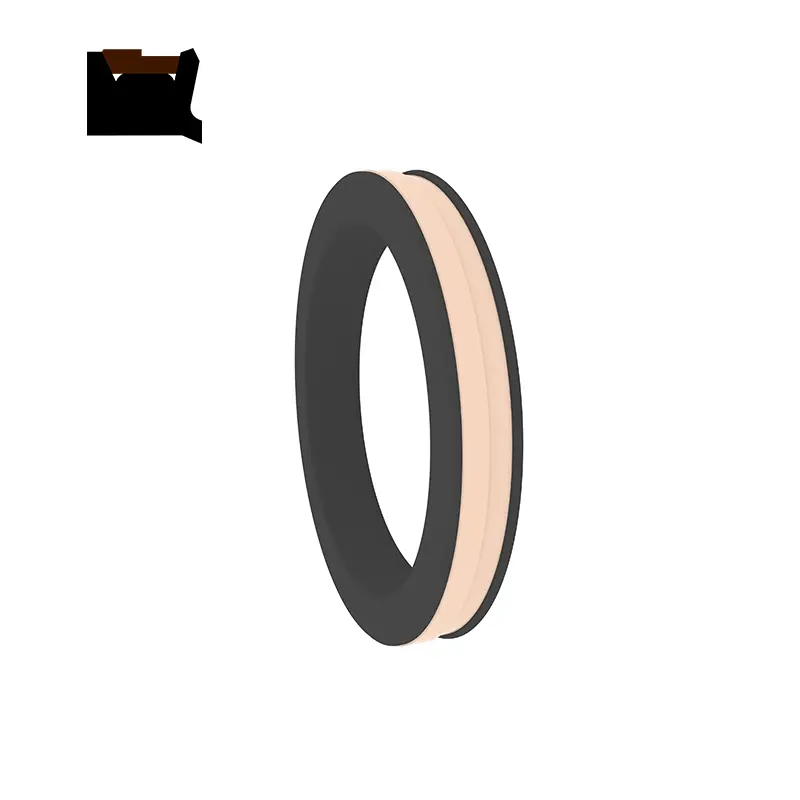

TDA și TDMA sunt compuse dintr-un elastomer de cauciuc în formă specială (sau poliuretan) și un inel de etanșare PTFE modificat și au caracteristicile de etanșare bună, viață lungă, frecare scăzută, fără târâtoare, etc. TDMA este potrivit pentru etanșarea presiunii pe două sensuri a pistoanelor.

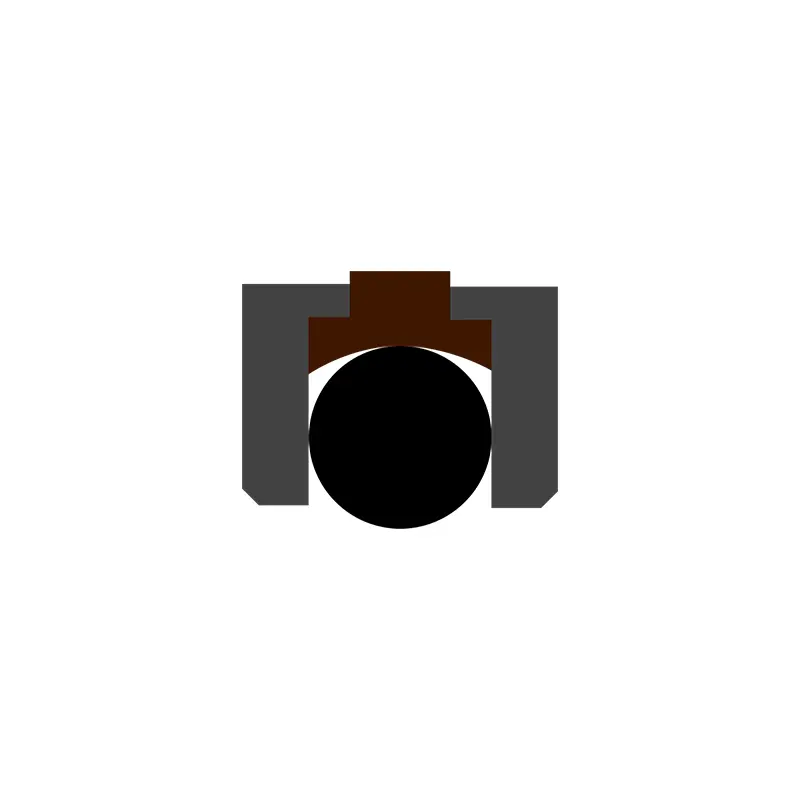

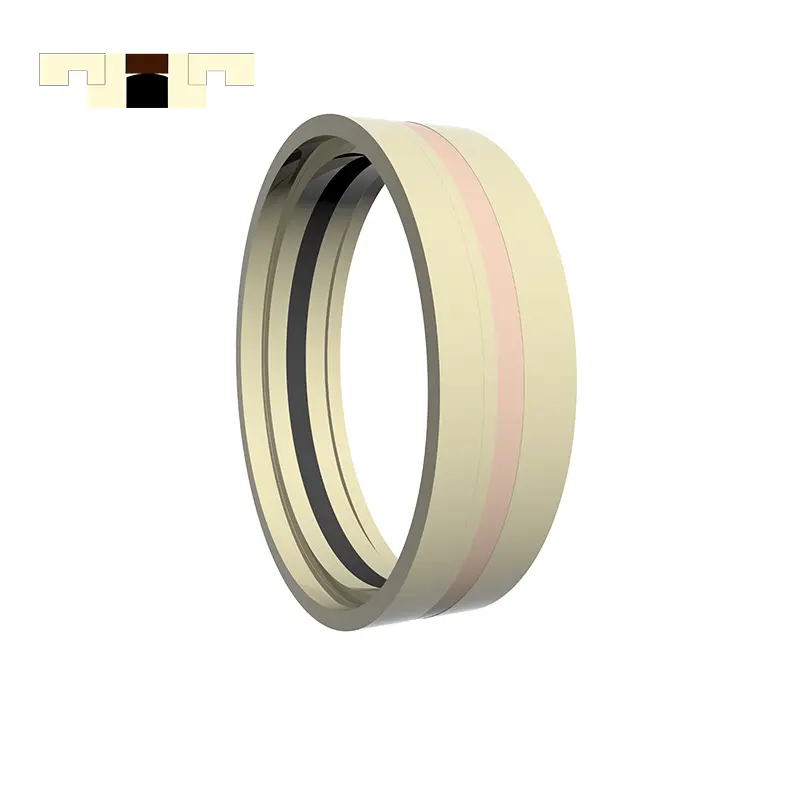

GGDA constă dintr-un inel de etanșare plin de PTFE, două inele de suport din plastic în formă de L și un inel O de forță elastic, cu o etanșare bună, viață lungă, frecare scăzută, fără caracteristici înfiorătoare și alte caracteristici. Potrivit pentru etanșarea presiunii bidirecționale a pistonului.

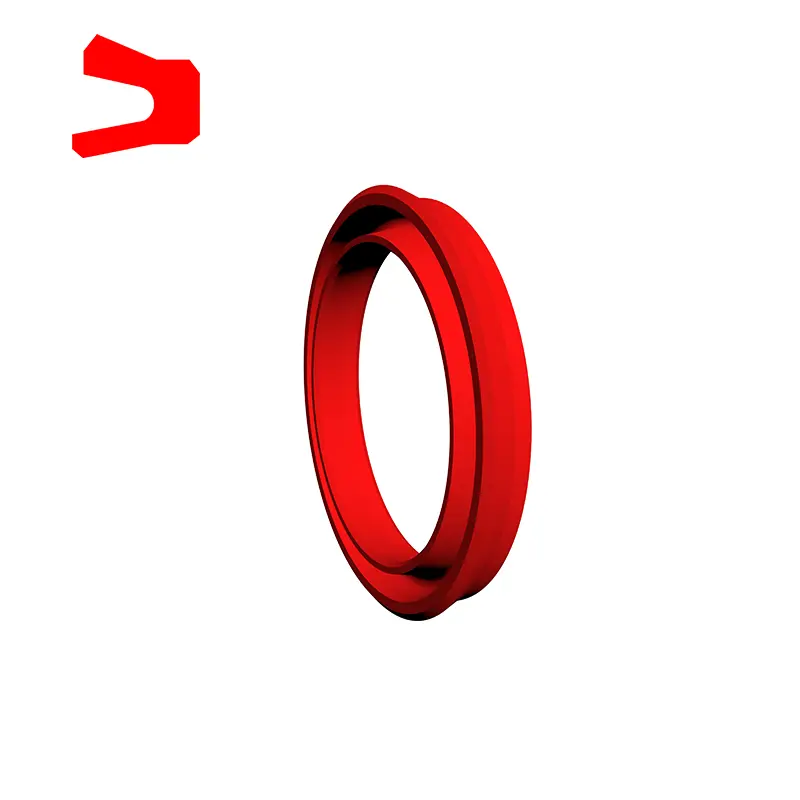

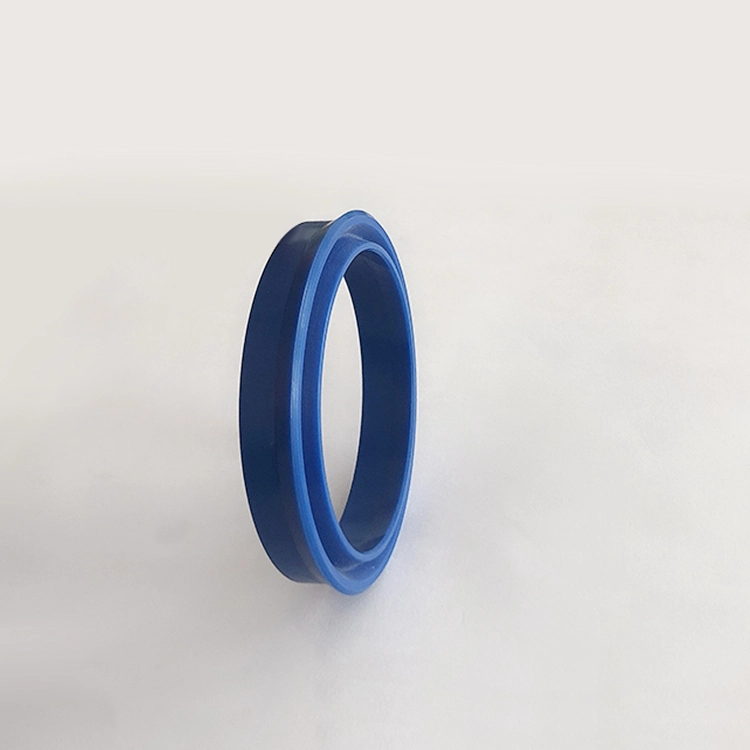

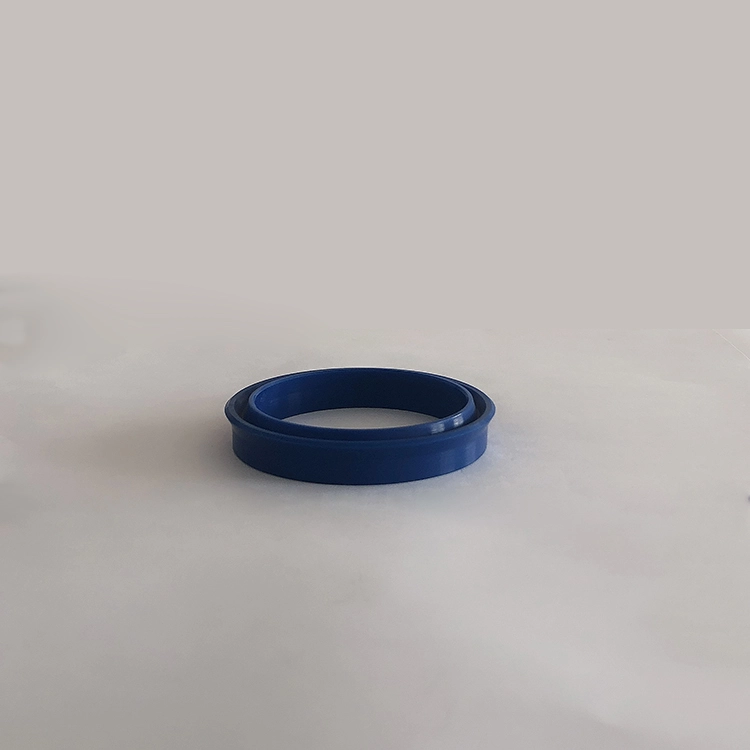

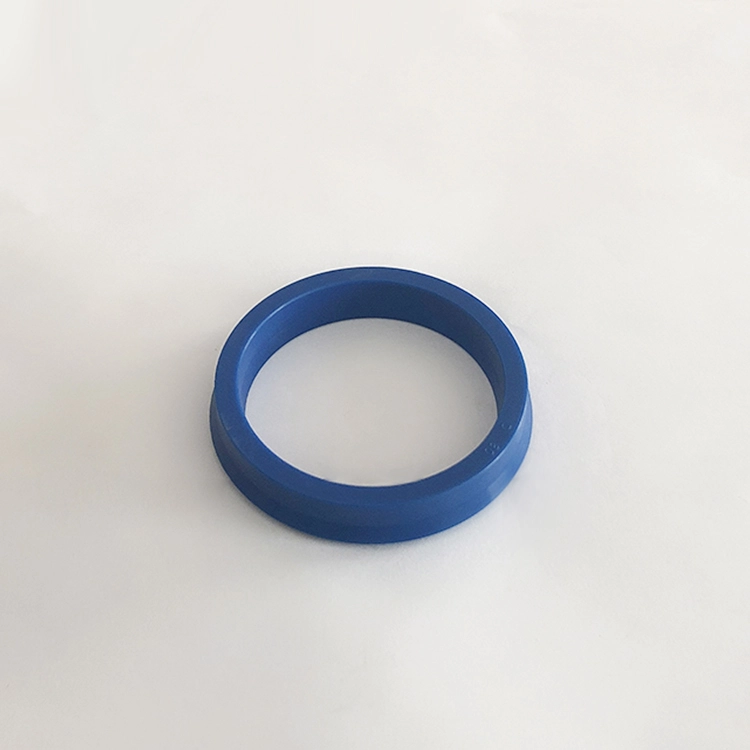

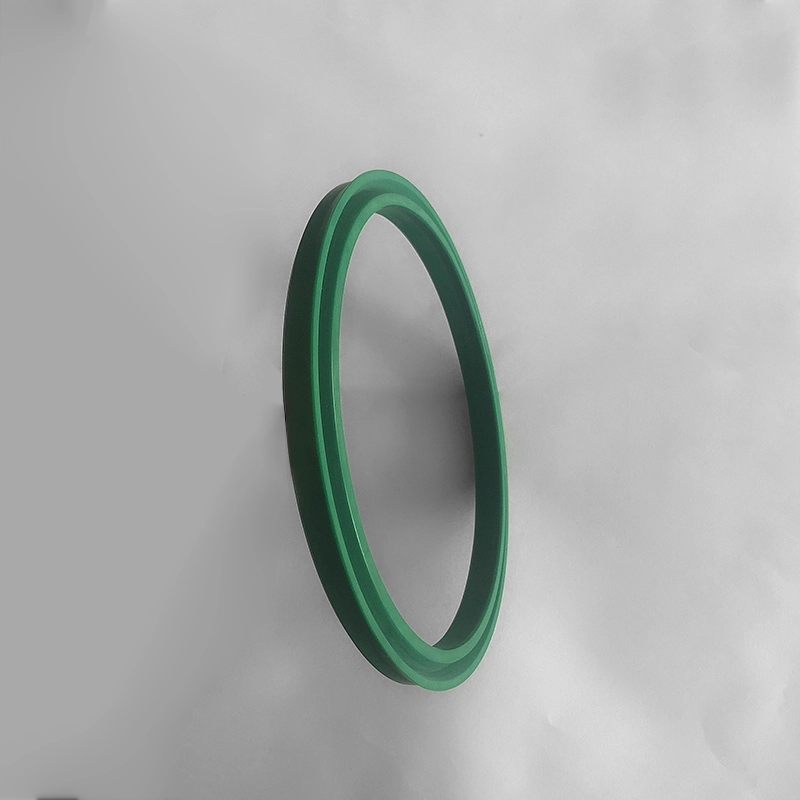

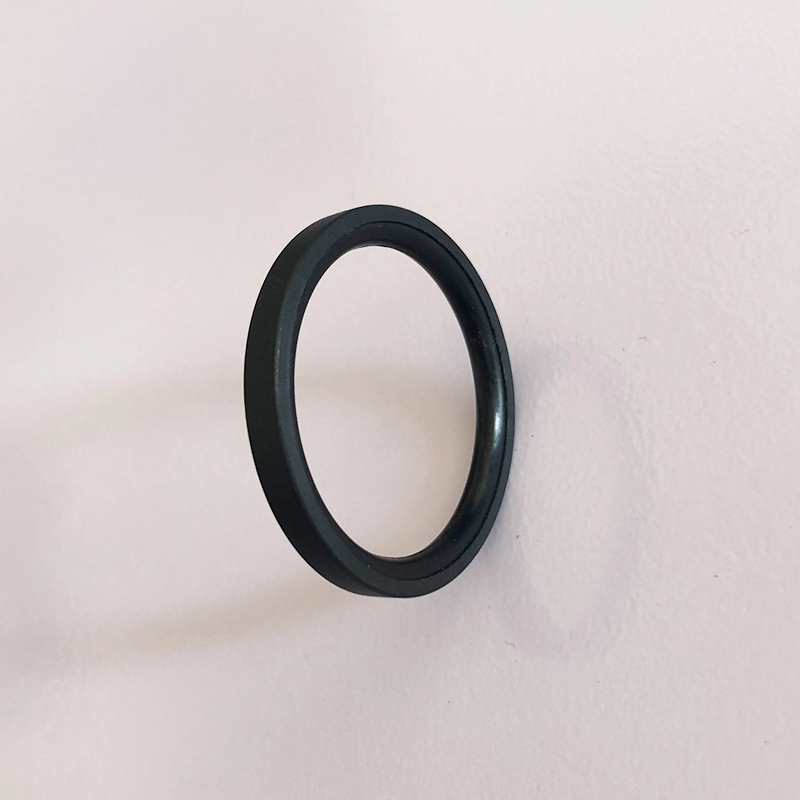

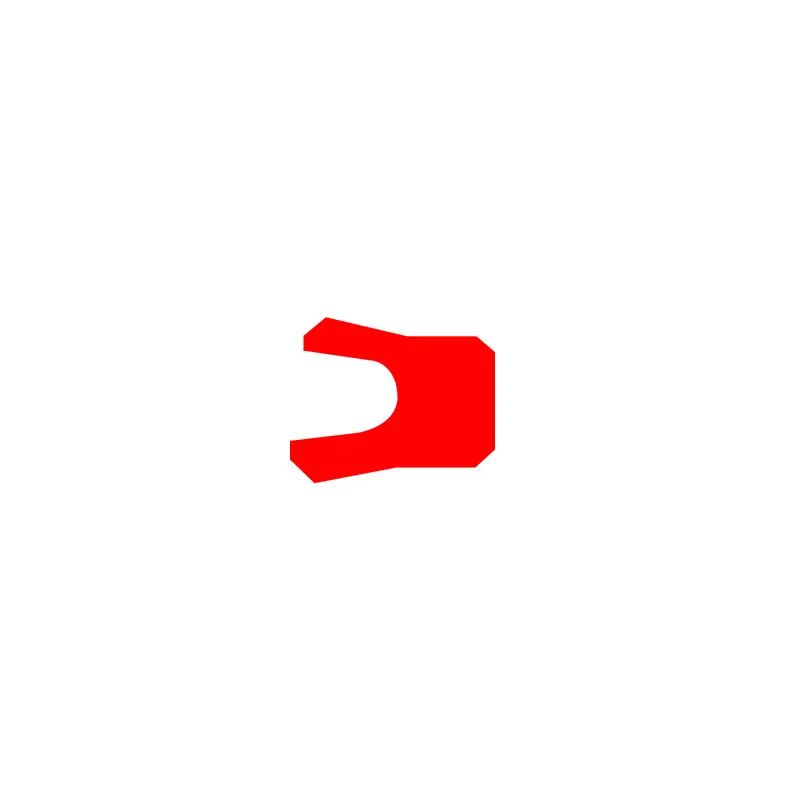

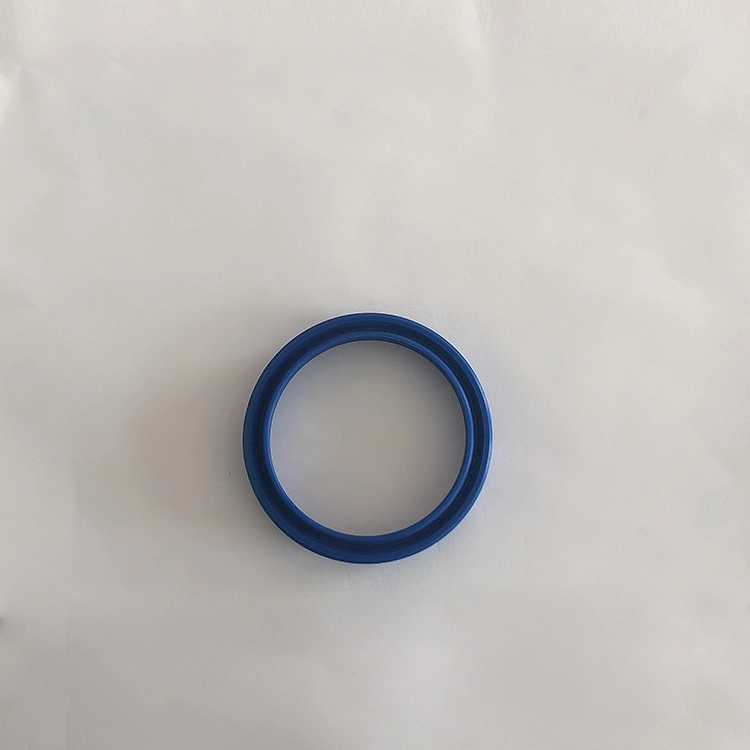

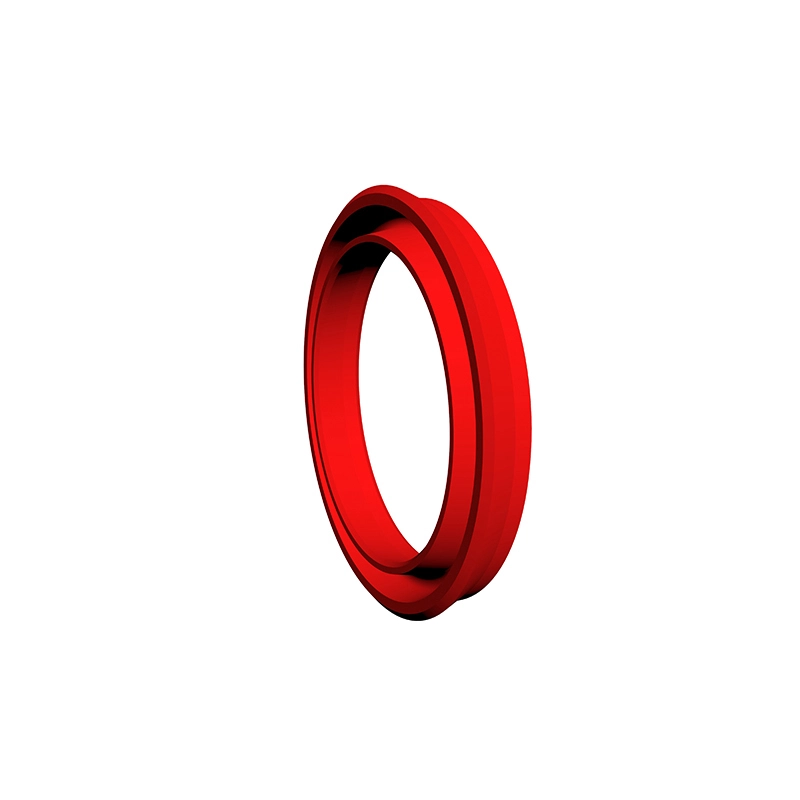

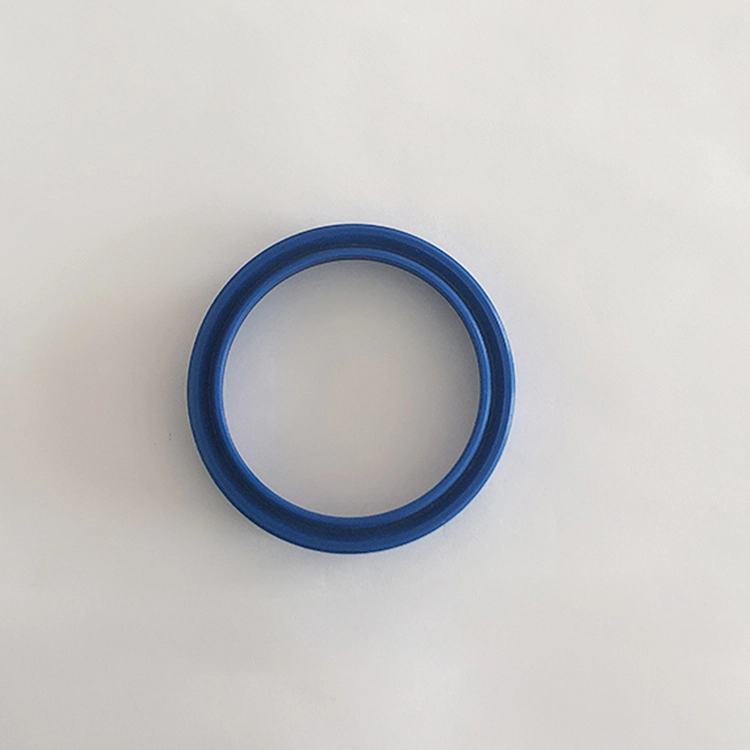

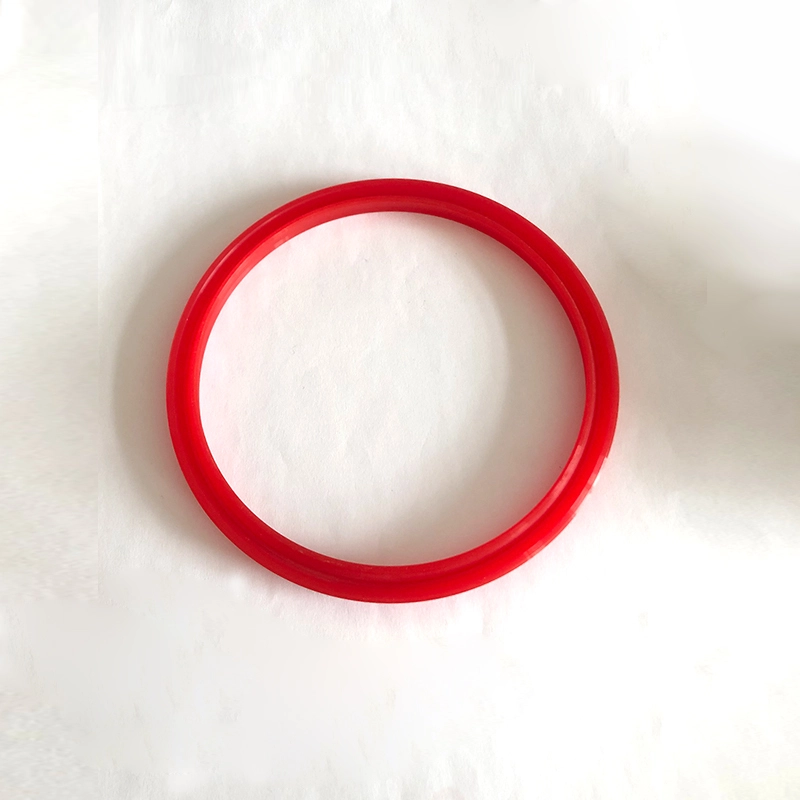

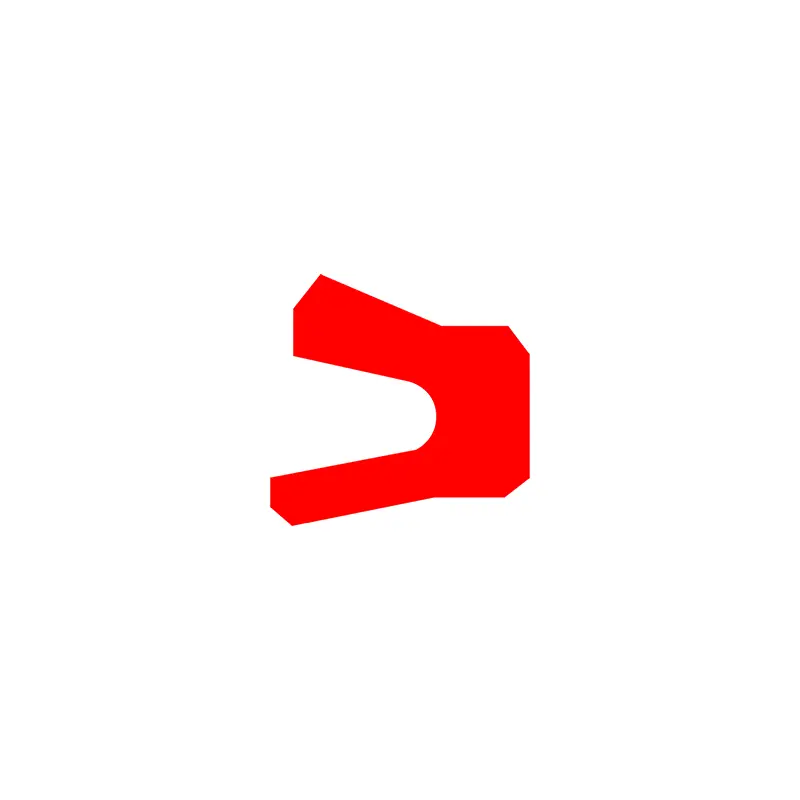

Inelul de etanșare RCUP este un sigiliu asimetric special utilizat pe piston, potrivit pentru etanșarea unică a mișcării reciproce hidraulice, cu o bună performanță de etanșare. Groove se conformează cu standardul ISO5597. Inelul de etanșare de tip YXD pentru arbore este un sigiliu asimetric special utilizat pe piston, potrivit pentru etanșarea unică a mișcării reciproce hidraulice, cu o bună performanță de etanșare. Când este utilizat sub 12 ~ 32MPa, la călcâie este necesar un inel de reținere. Groove se conformează cu standardul JB/ZQ4265-97. Caracteristici:

1. Aplicabil pentru sarcini ușoare și sarcini medii;

2. Performanță bună de etanșare atât pentru etanșarea de înaltă presiune, cât și pentru cele de joasă presiune;

3. Sunt disponibile o varietate de materiale, cu o gamă mai largă de rezistență media;

4. Structura simplă și instalarea și întreținerea ușoară.

Caracteristici și aplicații ale produsului:

Selectarea materialelor:

RC61, RC62

1. Materialele inelelor O pot fi: R01 cauciuc nitril (NBR), R02 Fluororubber (FKM), etc.

2. Materiale de inel de etanșare: material standard PTFE3, alte materiale opționale PTFE2, PTFE4, PU, etc.

Bine

1. Materialul inelului dreptunghiular de potrivire: cauciuc nitril R01

2. Materialul inelului de etanșare: material termoplastic compus.

RC63, RC64, SPG, RC66, AQ, AQF

1. Materialele inelelor O pot fi: R01 cauciuc nitril (NBR), R02 Fluororubber (FKM), etc.

2. Materiale inele de etanșare: material standard PTFE3, alte materiale opționale PTFE1, PTFE2, PTFE4.

KDAS, TPM

1. Material inel de cauciuc potrivit: cauciuc nitril R01

2. Material inel de reținere: Nylon PA/polioximetilen POM

3. Inel de ghidare: Nylon PA/POLOXYMETYLENE POM/POLYTETRAFLUOROETYLENE PTFE

GDKK, RC67

1. Materiale de elastomer disponibile: cauciuc nitril R01 (NBR), R02 Fluororubber (FKM), etc.

2. Materialul inelului de etanșare: material standard PTFE3, alte materiale opționale PTFE2, PTFE4.

3. Material inel de reținere: POM/PA/PTFE, Material PTFE este utilizat atunci când temperatura depășește 100 de grade.

Rcek

1. Material inel de presă: politetrafluoroetilen, cârpă nitril, cârpă fluororubber, nylon, polioximetilenă

2. Material în inel în V: politetrafluoroetilen, cauciuc nitril, cârpă nitril, fluororubber, cârpă fluororubber

3. Materialul inelului de susținere: pânză de nitril, pânză de fluororubber, nylon, polioximetilenă, politetrafluoroetilenă

RCKR, RPW

1. Material inel dreptunghiular potrivit: cauciuc nitril ro1 (NBR)

2. Materialul inelului de etanșare: PU

YXD

Cauciuc de nitril opțional (R01), fluororubber (R02), poliuretan (PU), etc.

Exemplu de comandă:

Modelul de comandă RC61-40x29x4.2-PTFE3-R01 Model RC61-B-40X29X4.2-PTFE3-R02

RC61-GLYD RC61-B-GOLE SEAL DXDX L-Material Cod

RC62-80X60X10-PTFE3-R01 RC62-model DXDXL PTFE3, R01 Cod material

Model de comandă OK-80X59X8 Diametru cilindru x diametru canelură x lățimea canelurii

Model de comandă RC63-80-PTFE3-R01 sau SPGC-80-PTFE3-R01

RC63/SPGC-model cu 80 de cilindri Diametru D PTFE3-PTFE Cod material R01-O-Ring Cod material

Model de comandă KDAS-80X60X22.4 Cilindru Diametru x Diametru canelură x Lățimea canelurii (L)

Model de comandă TPM-80X60X22.4 Diametru cilindru x Diametru canelură x Lățimea canelurii (L)

Exemplu de comandă: GDKK-80*62*43*22.5-R01

Modelul de comandă RC64-80-PTFE3-R01

RC64 Model cu 80 cilindri Diametru D PTFE3-PTFE Cod material R01-O-Ring Cod material

Exemplu de comandă: SPG-D*D*L-PTFE3-R01 (Diametrul exterior*Diametru interior*Lățimea canelurii) PTFE3, R01-Cod-Material

RC66

Model de comandă RC67-100X85X12.5-PTFE3-R01 sau SPGW-100X85X12.5-PTFE3 -R01

Model-cilindru diametru x diametru de jos cu fundul X Lățime canelură PTFE3 PTFE Modificat PTFE Cod R01 Cod de material elastomer

Rcek

model	MAteriale	Interval aplicabil	Sigilare
Rcek-a	V-RING: PLOSH NBR, INING PRESIUNE, RING DE SUPORT: PLOSH NBR/PA/POM/PTFE	Temperatură normală, presiune ridicată	Bun
RCEK-B	Ring V: pânză FKM, inel de presiune, inel de sprijin: pânză FKM/PTFE	Temperatură ridicată, presiune ridicată	Bun
Rcek-c	V-Ring: NBR, inel de presiune, inel de sprijin: pânză NBR/PA/POM/PTFE	Temperatură normală, presiune medie și joasă	Excelent
Rcek-d	V-RING: FKM, inel de presiune, inel de sprijin: pânză FKM/PTFE	Temperatură ridicată, presiune medie și joasă	Excelent
Rcek-e	V-RING: combinație de pânză NBR și NBR, inel de presiune, inel de sprijin: pânză NBR/PA/POM/PTFE	Temperatură normală, presiune medie și ridicată	Excelent
Rcek-f	Ring V: combinație de pânză FKM și FKM, inel de presiune, inel de sprijin: pânză FKM/PTFE	Temperatură ridicată, presiune medie și ridicată	Corect
Rcek-g	V-inela V, inel de presiune, inel de sprijin: PTFE1/PTFE2/PTFE3/PTFE4	Mediile corozive la temperaturi ridicate și cu presiune ridicată	Excelent
Rcek-h	V-RING: PU, inel de presiune, inel de sprijin: PU/PA/POM/PTFE	Temperatură normală, presiune medie și ridicată	Sigilare
Model de comandă RCEK-A-120 × 95x25.3 Model-cilindru Diametru x canelură Diametru inferior x lățimea canelurii

AQF

Rckr

RPW

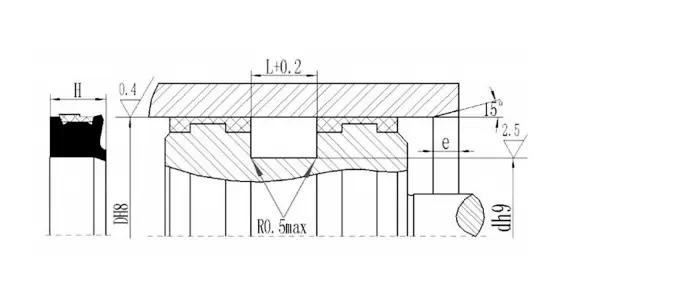

TDA

Lungimea șamponului

Diametrul cilindrului	Lungimea șamponului E≥
40-89	6
90-144	7
145-320	10
321-670	15

TDMA

GGDA

Rcup

Exemplu de comandă: Model de comandă RCUP D63 × 48 × 10 Cilindru Diametru × Diametru canelură × Ele înălțime

YXD

Model de comandă YXD63 × 51 × 14-R01 Diametru cilindru × Diametru canelură × Sigiliu Cod-Material

Specificații:

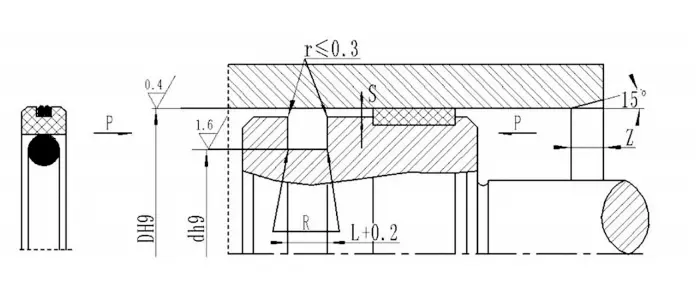

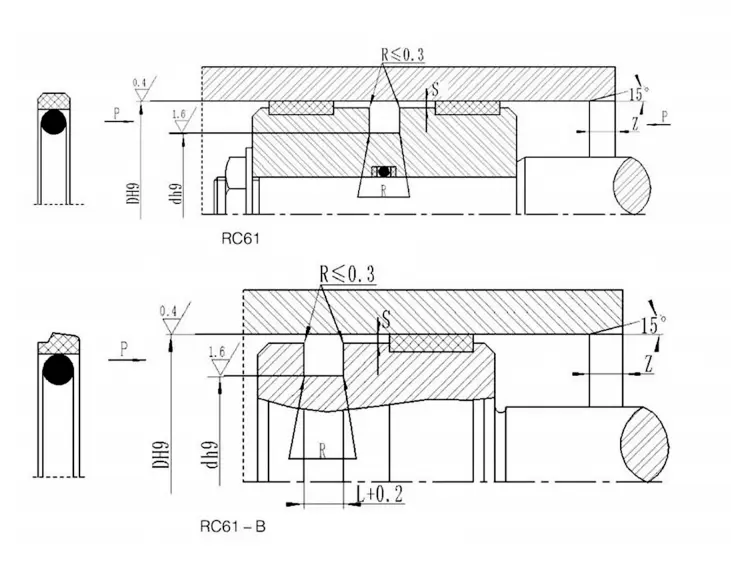

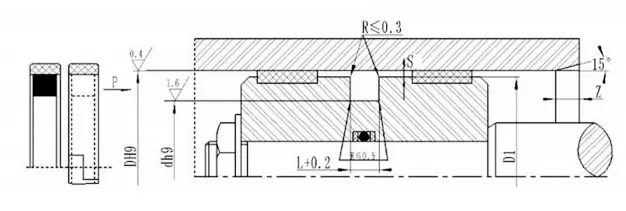

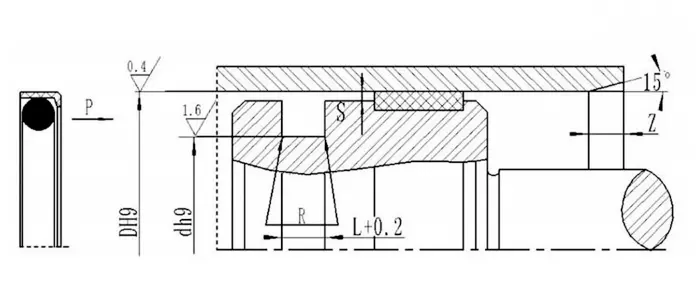

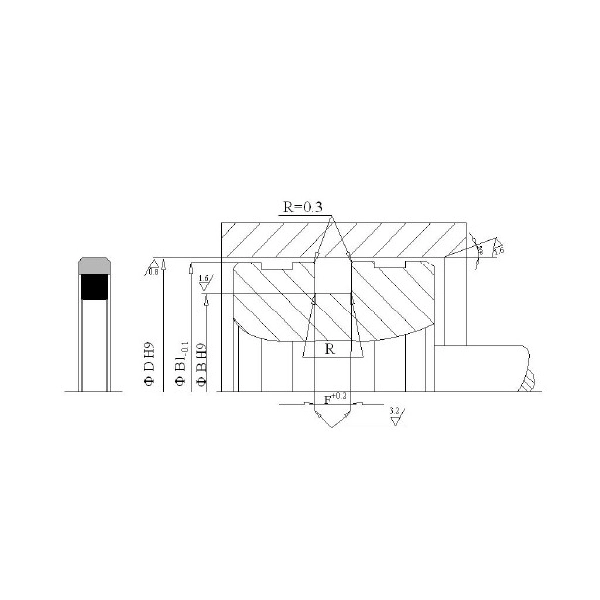

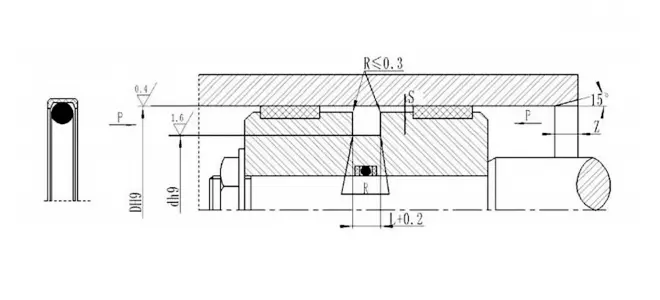

RC61

Gama de deschidere D H9			Diametrul canelurii D H9	Lățimea canelurii L^+0.2	Clearance radial Smax		Colțuri rotunjite RMAX	Chamfer Zmin	Diametrul sârmei cu inel O.
Tip standard	Sarcină ușoară	Sarcină grea	Diametrul canelurii D H9	Lățimea canelurii L^+0.2	0 ~ 20mpa	20 ~ 40MPa	Colțuri rotunjite RMAX	Chamfer Zmin	Diametrul sârmei cu inel O.
8 ~ 14,9	15 ~ 39.9	-	D-4.9	2.2	0.20	0.15	0.4	2	1.80
15 ~ 39.9	40 ~ 79,9	-	D-7.5	3.2	0.25	0.15	0.6	3	2.65
40 ~ 79,9	80 ~ 132.9	15 ~ 39.9	D-11.0	4.2	0.25	0.20	1.0	4	3.55
80 ~ 132.9	133 ~ 329.9	40 ~ 79,9	D-15.5	6.3	0.30	0.20	1.3	5	5.30
133 ~ 329.9	330-669.9	80 ~ 132.9	D-21.0	8.1	0.35	0.25	1.8	7	7.00
330 ~ 669.9	670 ~ 999.9	133 ~ 329.9	D-24.5	8.1	0.35	0.25	1.8	7	7.00
670 ~ 999.9	-	330 ~ 669.9	D-28.0	9.5	0.5	0.30	2.5	8	8.60
> 1000			D-38	13.8	0.7	0.60	3	10	12.0
NOTĂ: 1. Pentru diametrul găurii ≤30mm, este recomandat să utilizați o canelură deschisă.
2. Pentru presiune> 40MPa, zona de rădăcină a sigiliului folosește toleranța S Max H8/F8

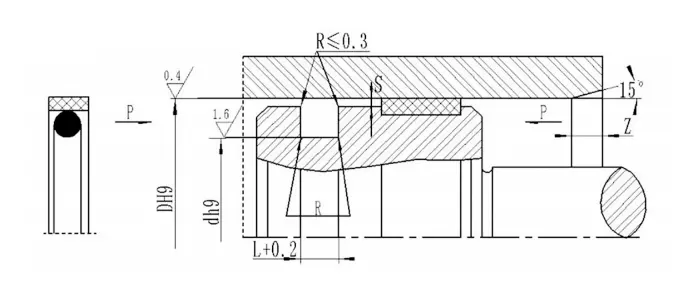

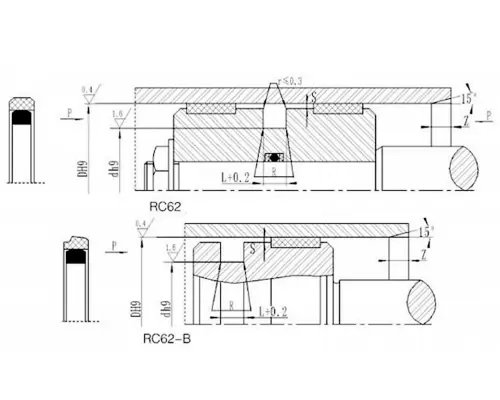

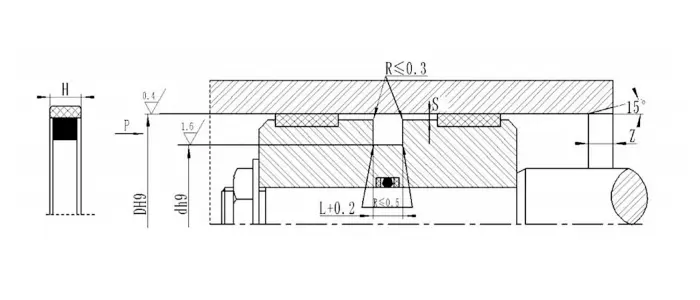

RC62

Gama de deschidere D H9	Diametrul canelurii D H9	Lățimea canelurii L⁺⁰^.²	Clearance radial Smax		Colțuri rotunjite RMAX	Chamfer Zmin
Gama de deschidere D H9	Diametrul canelurii D H9	Lățimea canelurii L⁺⁰^.²	0-20MPa	20 ~ 40MPa	Colțuri rotunjite RMAX	Chamfer Zmin
20 ~ 49,9	D-10	5	0.40	0.30	0.3	4
50 ~ 59,9	D-15	7.5	0.40	0.30	0.4	5
60 ~ 149.9	D-20	10	0.50	0.40	0.4	6
150 ~ 244.9	D-25	12.5	0.60	0.50	0.4	8.5
245 ~ 519.9	D-30	15	0.70	0.60	0.8	10
520 ~ 769.9	D-35	17.5	0.80	0.70	1.2	13
770 ~ 1500	D-40	20	0.80	0.70	1.2	15
Notă: 1. Pentru diametrul găurii ≤ 30mm, se recomandă utilizarea canelurii deschise.
2. Pentru presiune> 40MPa, zona de rădăcină a sigiliului folosește toleranța S Max H8/F8.

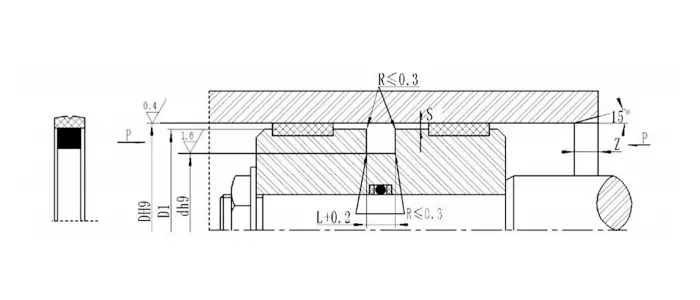

Bine

model	DH9	DH9	L^+0.2	D1	model	DH9	DH9	L^+0.2	D1	model	DH9	DH9	L^+0.2	D1
OK-25164.2	25	16	4.2	24.3	OK-9074.56.3	90	74.5	6.3	89.0	OK-1601398.0	160	139	8.0	158.8
OK-32214.2	32	21	4.2	31.3	OK-95748.0	95	74	8.0	94.0	OK-1701498.0	170	149	8.0	168.8
OK-4026,35.8	40	26.3	5.8	39.2	OK-100798.0	100	79	8.0	99.0	OK-1801598.0	180	159	8.0	178.8
OK-40294.2	40	29	4.2	39.3	OK-10084.56.3	100	84.5	6.3	99.0	OK-1901698.0	190	169	8.0	188.8
OK-5034.56.3	50	34.5	6.3	49.0	OK-105848.0	105	84	8.0	103.8	OK-2001798.0	200	179	8.0	198.8
OK-50394.2	50	39	4.2	49.3	OK-110898.0	110	89	8.0	108.8	OK-2101898.0	210	189	8.0	208.4
OK-6041.77	60	41.7	7.0	59.2	OK-11094.56.3	110	94.5	6.3	109.0	OK-2201998.0	220	199	8.0	218.4
OK-60494.2	60	49	4.2	59.3	OK-115948.0	115	94	8.0	113.8	OK-2302098.0	230	209	8.0	228.4
OK-6344.77.0	63	44.7	7.0	62.2	OK-120998.0	120	99	8.0	118.3	OK-2402198.0	240	219	8.0	238.4
OK-6347.56.3	63	47.5	6.3	62.0	OK-1251048.0	125	104	8.0	123.8	OK-2502298.0	250	229	8.0	248.4
OK-7051.77.0	70	51.7	7.0	69.2	OK-125109.56.3	125	109.5	6.3	124.0	OK-280225.58.0	280	255.5	8.0	278.4
OK-70594.2	70	59	4.2	69.3	OK-1301098.0	130	109	8.0	128.8	OK-3002729.5	300	272	9.5	297.8
OK-75548.0	75	54	8.0	74.2	OK-130114.56.3	130	114.5	6.3	129.0	OK-3202929.5	320	292	9.5	317.8
OK-7559,56.3	75	59.5	6.3	74.0	OK-1351148.0	135	114	8.0	133.5	OK-3303029.5	330	302	9.5	327.8
OK-80598.0	80	59	8.0	79.0	OK-135119.56.3	135	119.5	6.3	134.0	OK-3503229.5	350	322	9.5	347.8
OK-8064,56.3	80	64.5	6.3	79.0	OK-1401198.0	140	119	8.0	138.8	OK-3703429.5	370	342	9.5	367.8
OK-85648.0	85	64	8.0	84.0	OK-1451248.0	145	124	8.0	143.8	OK-4203929.5	420	392	9.5	417.8
OK-90698.0	90	69	8.0	89.0	OK-1501298.0	150	129	8.0	148.8

RC63

Gama de deschidere D H9	Diametrul canelurii D H9		Lățimea canelurii L⁺⁰^.²	Clearance radial S_MA_x	Colțuri rotunde RMAX	Chamfer Z_min	Diametrul sârmei cu inel O. d_O
Gama de deschidere D H9	Hidraulic	Fricțiune pneumatică și hidraulică	Lățimea canelurii L⁺⁰^.²	Clearance radial S_MA_x	Colțuri rotunde RMAX	Chamfer Z_min	Diametrul sârmei cu inel O. d_O
6 ~ 13	D-3	D-3.5	2.5	0.2	0.4	3	1.9
14 ~ 26	D-4	D-4.6	3.2	0.3	0.6	4	2.4
27 ~ 56	D-6	D-6.6	4.7	0.3	1	5	3.5
57 ~ 169	D-10	D-10.6	7.5	0.35	1	6	5.7
170 ~ 1500	D-15	D-15.6	11.0	0.4	2.5	8	8.6

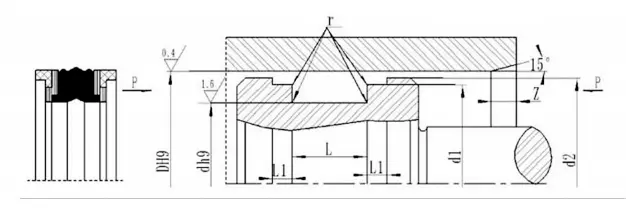

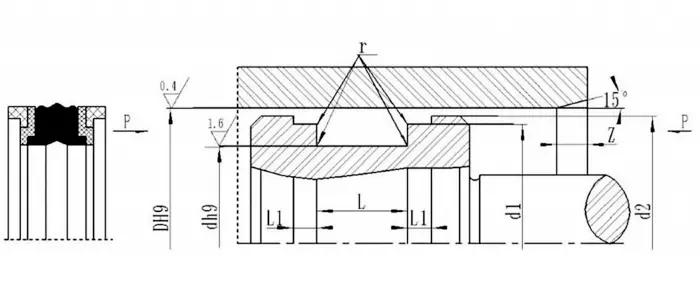

Kdas

model	dimensiune						model	dimensiune
model	D	d	D1	D2	L	L1	model	D	d	D1	D2	L	L1
KDAS-20	20	11	17	19	13.5	2.1	KDAS-25/2	25	16	22	24	13.5	2.1
KDAS-22	22	13	19	21	13.5	2.1	KDAS-28	28	19	25	27	13.5	2.1
KDAS-25/1	25	15	22	24	12.5	4	KDAS-30	30	21	27	29	13.5	2.1

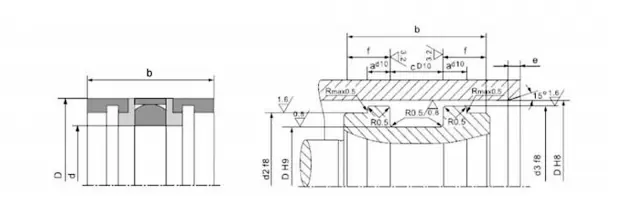

Gdkk

Numărul produsului	D	d	b	d₂	d₃	a	c	f	e
GDKK-40	40	26	32	32	36	3	15.5	8.25	7
GDKK-45	45	31	32	37	41		15.5	8.25
GDKK-50	50	34	39	42	46		20.5	9.25
GDKK-56	56	40		48	52
GDKK-63	63	47		55	59
GDKK-65	65	49		57	61
GDKK-70	70	54		62	66
GDKK-75	75	59		67	71
GDKK-80	80	62	43	72	76		22.5	10.25
GDKK-85	85	67		77	81
GDKK-90	90	72		82	86
GDKK-95	95	77		87	91
GDKK-100	100	82		92	96				10
GDKK-110	110	92		102	106
GDKK-115	115	97		107	111
GDKK-120	120	102		112	116

RC64

Gama de deschidere D H9	Diametrul canelurii DH9	Lățimea canelurii L⁺^0.²	Colțuri rotunjite RMAX	Clearance radial Smax	Chamfer Zmin	Diametrul sârmei cu inel O. d_O
14 ~ 22,9	D-5.2	3.8	0.6	0.25	3	2.65
23 ~ 49,9	D-6.6	4.8	1	0.3	4	3.55
50 ~ 119.9	D-10.0	7.3	1.3	0.35	6	5.30
120 ~ 1500	D-133.0	9.5	1.8	0.4	8	7.00
Notă: Pentru diametrul cilindrului ≤30mm, se recomandă o canelură deschisă.

SPG

D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²
30	20.5	4.3	4.5	95	80	7.3	7.5	224	202	10.8	11	800	785	12.7	13
31.5	22	4.3	4.5	100	85	7.3	7.5	225	203	10.8	11	900	870	24.5	25
32	22.5	4.3	4.5	108	92	7.3	7.5	230	208	10.8	11	930	890	19	20
35	25.5	4.3	4.5	110	94	7.3	7.5	240	218	10.8	11	935	920	12.7	13
35.5	26	4.3	4.5	112	96	7.3	7.5	250	228	10.8	11	950	925	17.7	18
40	30	4.3	4.5	120	104	7.3	7.5	260	236	11.7	12	1000	960	19.7	20
45	35	4.3	4.5	125	109	7.3	7.5	270	246	11.7	12	1060	1020	19.7	20
50	40	4.3	4.5	130	114	7.3	7.5	280	256	11.7	12	1120	1080	19.7	20
55	45	4.3	4.5	140	124	7.3	7.5	290	266	11.7	12	1150	1110	19.7	20
56	46	4.3	4.5	145	129	7.3	7.5	300	276	11.7	12	1180	1130	19.7	20
60	50	4.3	4.5	150	134	7.3	7.5	310	286	11.7	12	1210	1170	19.7	20
63	48	7.3	7.5	155	139	7.3	7.5	320	296	11.7	12	1250	1210	19	20
65	50	7.3	7.5	160	144	7.3	7.5	330	308	9.75	10	1260	1220	19.7	20
69	54	7.3	7.5	170	148	10.8	11	360	336	11.7	12	1400	1350	19.7	20
70	55	7.3	7.5	180	158	10.8	11	485	455	14.8	15	1500	1460	19.7	20
71	56	7.3	7.5	190	168	10.8	11	500	470	14.8	15	1650	1600	24	25
75	60	7.3	7.5	200	178	10.8	11	550	515	17.2	17.5
80	65	7.3	7.5	204	182	10.8	11	600	570	14.8	15
85	70	7.3	7.5	210	188	10.8	11	650	620	14.8	15
90	75	7.3	7.5	220	198	10.8	11	720	690	14.8	15

RC66

Exemplu de comandă: RC66-DDL-PTFE3-R01 (Diametrul exteriorDiametru interiorLățimea canelurii) PTFE3, R01- Cod material
D	d	L	D	d	L	D	d	L	D	d	L	D	d	L
15	10	2	32	24.8	4	55	45	5	80	66	6.5	125	111.2	7.5
16	11	2	35	26.5	4	55	46.5	4	80	66.2	7.5	125	114	4
18	13	2	35	27.5	3	56	46	5	80	70	4	130	116	6.5
20	12.8	4	35	27.8	4	56	47.5	4	90	76	6.5	140	126	6.5
20	14	3	36	28.5	3	60	50	4	90	76.2	7.5	140	126.2	7.5
20	15	2	36	28.8	4	60	50	5	90	80	4	160	146	6.5
25	17.8	4	40	30	5	60	51.5	4	100	86	6.5	180	160	10
25	19	3	40	31.5	4	63	49	6.5	100	86.2	7.5	180	165	6
25	20	2	40	32.5	3	63	53	4	100	89	4	200	180	10
28	20.5	3	45	35	5	63	53	5	110	96	6.5	200	185	6
28	20.8	4	45	36.5	4	65	51	6.5	110	96.2	7.5	250	230	10
30	21.5	4	45	37.5	3	65	55	4	110	99	4	280	260	10
30	22.5	3	50	40	4	65	55	5	120	106	6.5	320	300	10
30	22.8	4	50	40	5	70	56	6.5	120	106.2	7.5
32	23.5	4	50	41.5	4	70	60	4	120	109	4
32	24.5	3	55	45	4	70	60	5	125	111	6.5
Notă: Dimensiunile nu sunt enumerate în acest tabel, vă rugăm să ne contactați.

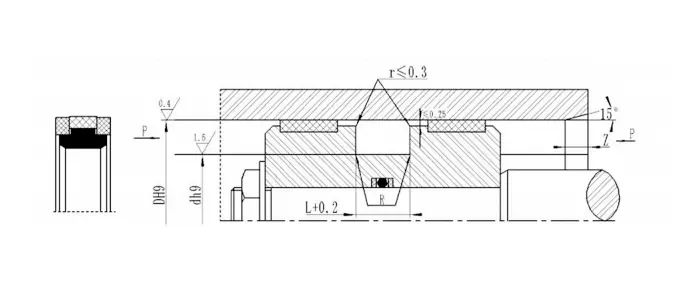

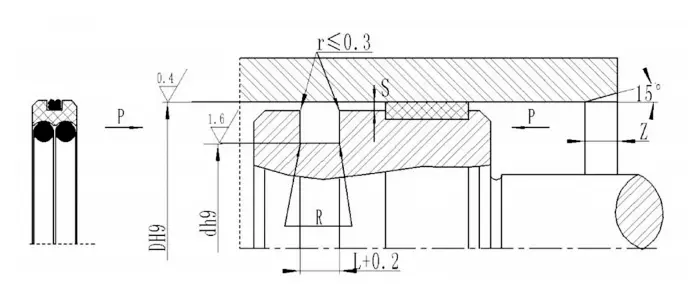

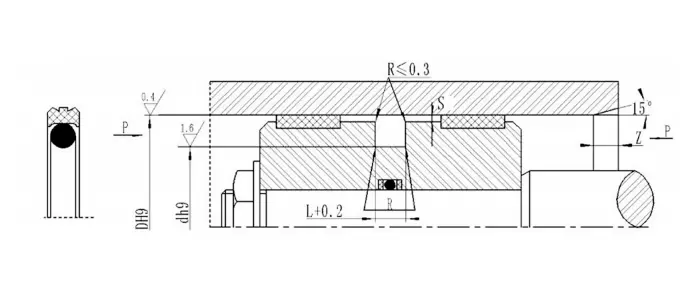

RC67

DH9	D H9	L⁺⁰^.²	Z	R	DH9	D H9	L⁺⁰^.²	Z	R
50.0	36.0	9.0	5.0	0.3	115.0	100.0	12.5	5.0	0.5
55.0	41.0	9.0	5.0	0.3	120.0	105.0	12.5	5.0	0.5
60.0	46.0	9.0	5.0	0.3	125.0	102.0	16.0	6.5	0.6
63.0	48.0	11.0	5.0	0.5	130.0	107.0	16.0	6.5	0.6
65.0	50.0	11.0	5.0	0.5	135.0	112.0	16.0	6.5	0.6
70.0	55.0	11.0	5.0	0.5	140.0	117.0	16.0	6.5	0.6
75.0	60.0	11.0	5.0	0.5	145.0	122.0	16.0	6.5	0.6
80.0	65.0	11.0	5.0	0.5	150.0	127.0	16.0	6.5	0.6
85.0	70.0	11.0	5.0	0.5	155.0	132.0	16.0	6.5	0.6
90.0	75.0	11.0	5.0	0.5	160.0	137.0	16.0	6.5	0.6
95.0	80.0	12.5	5.0	0.5	165.0	142.0	16.0	6.5	0.6
100.0	85.0	12.5	5.0	0.5	170.0	147.0	16.0	6.5	0.6
105.0	90.0	12.5	5.0	0.5	180.0	157.0	16.0	6.5	0.6
110.0	95.0	12.5	5.0	0.5

Rcek

Specificații și dimensiuni
Diametrul cilindrului	Diametrul inferior	Diametrul bazei	Lăţime	Ghid min	Diametrul cilindrului	Diametrul inferior	Diametrul bazei	Lăţime	Ghid min
DH9	D H9	D 1	L	Z	DH9	D H9	D 1	L	Z
100	80	99	21.2	6	150	120	148.5	29	7.5
110	90	109	21.2	6	160	130	158.5	29	7.5
120	95	119	25.3	7.5	180	150	178.5	31.5	7.5
140	115	139	25.8	7.5	200	170	198.5	33.5	7.5

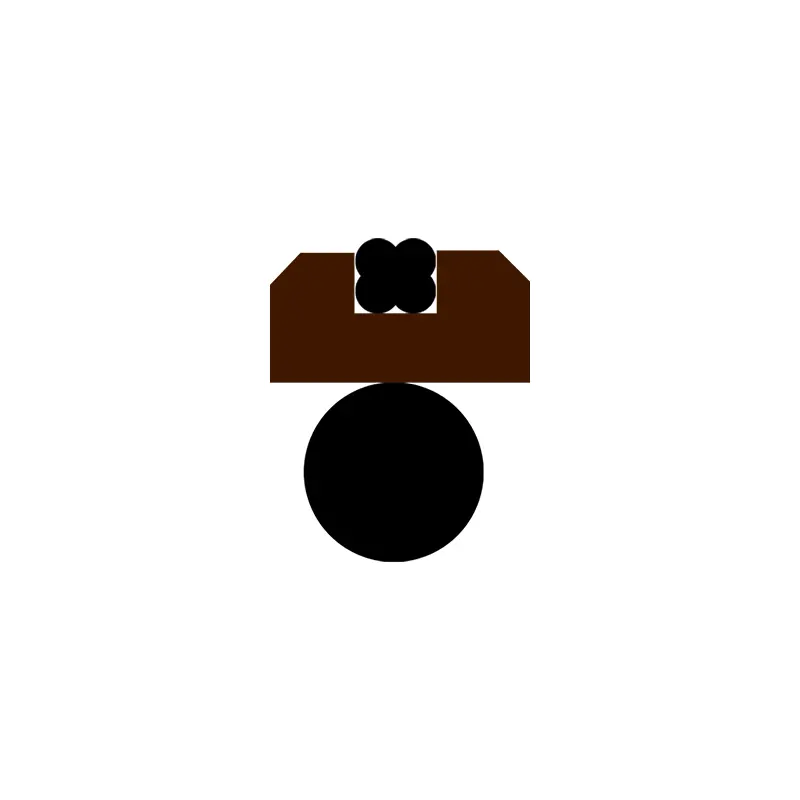

Exemplu de comandă AQ0800 80 × 64.5 × 6.3 (D × D × L) PTFE3-R01 PTFE3 R01-Cod-Material
Numărul produsului	D	d	L⁺⁰^.²	R_MA_x	Numărul produsului	D	d	L⁺⁰^.²	R_MA_x	Numărul produsului	D	d	L⁺⁰^.²	R_MA_x
AQ0160	16	5	4.2	0.8	AQ0800L	80	64.5	6.3	1.2	AQ1500	150	129	8.1	1.6
Add0180	18	7	42	0.8	AQ0800	80	59	8.1	1.6	AQ1600	160	139	8.1	1.6
AQ0200	20	9	4.2	0.8	AQ0850L	85	69.5	6.3	1.2	AQ1700	170	149	8.1	1.6
AQ0220	22	11	4.2	0.8	AQ0850	85	64	8.1	1.6	AQ1800	180	159	8.1	1.6
AQ0250	25	14	4.2	0.8	AW0900L	90	74.5	6.3	1.2	AQ1900	190	169	8.1	1.6
AQ0280	28	17	4.2	0.8	AQ0900	90	69	8.1	1.6	AQ2000	200	179	8.1	1.6
AQ0300	30	19	4.2	0.8	AQ0950L	95	79.5	6.3	1.2	AQ2100	210	189	8.1	1.6
AQ0320	32	21	4.2	0.8	AQ0950	95	74	8.1	1.6	AQ2200	220	199	8.1	1.6
AQ0350	35	24	4.2	0.8	AQ1000L	100	84.5	6.3	1.2	AQ2300	230	209	8.1	1.6
AQ0400	40	29	4.2	0.8	AQ1000	100	79	8.1	1.6	AQ2400	240	219	8.1	1.6

AQF

Exemplu de comandă AQF0800 80 × 67 × 8.3 (D × D × L) PTFE3-R01 Cod material
Numărul produsului	D H9	d H9	L⁺⁰^.²	R_MA_x	Numărul produsului	D H9	d H9	L⁺⁰^.²	R_MA_x	Numărul produsului	D H9	d H9	L⁺⁰^.²	R_MA_x
AQF0400	40	30	6.3	1.2	AQF01150	115	102	8.3	1.6	AQF3200	320	302	12.3	3
AQF0420	42	32	6.3	1.2	AQF01200	120	107	8.3	1.6	AQF3500	350	332	12.3	3
AQF0450	45	35	6.3	1.2	AQF01250	125	112	8.3	1.6	AQF4000	400	382	12.3	3
AQF0480	48	38	6.3	1.2	AQF01300	130	117	8.3	1.6	AQF4200	420	402	12.3	3
AQF0500	50	40	6.3	1.2	AQF1350	135	117	12.3	3	AQF4500	450	432	12.3	3
AQF0520	52	42	6.3	1.2	AQF1400	140	122	12.3	3	AQF4800	480	449	16.3	3
AQF0550	55	45	6.3	1.2	AQF1500	150	132	12.3	3	AQF5000	500	469	16.3	3
AQF0600	60	50	6.3	1.2	AQF1600	160	142	12.3	3	AQF6000	600	569	16.3	3
AQF0630	63	53	6.3	1.2	AQF1700	170	152	12.3	3	AQF7000	700	669	16.3	3

Rckr

D	d	L	D1	D	d	L	D1	D	d	L	D1
20	12.5	3.2	19.7	63	50	6.3	62.6	100	79	8.1	99.5
25	17.5	3.2	24.7	65	52	6.3	64.6	105	84.5	6.3	104.6
25	14	4.2	24.7	70	59	4.2	69.7	105	89.5	6.3	104.6
32	24.5	3.2	31.7	70	54.5	6.3	69.6	110	89	8.1	109.5
32	21	4.2	31.7	70	57	6.3	69.6	115	94	8.1	114.5
40	32.5	3.2	39.7	75	59.5	6.3	74.6	120	99	8.1	119.5
40	29	4.2	39.7	75	62	6.3	74.6	125	109.5	6.3	124.6
45	34	4.2	44.7	80	69	4.2	79.7	125	104	8.1	124.5
45	32	6.3	44.6	80	64.5	6.3	79.6	140	119	8.1	139.5
50	39	4.2	49.7	85	71.5	6.3	84.6	160	139	8.1	159.5
50	34.5	6.3	49.6	90	74.5	6.3	89.6	200	179	8.1	199.5

RPW

Gama de deschidere D H9			Diametrul canelurii D H9	Lățimea canelurii L⁺⁰^.²	Clearance radial Smax		Colțuri rotunjite RMAX	Chamfer Z	Diametrul sârmei cu inel O.
Tip standard RPW	Sarcină ușoară RPW-Q	Sarcină grea RPW-Z	Diametrul canelurii D H9	Lățimea canelurii L⁺⁰^.²	0 ~ 20mpa	20-40MPa	Colțuri rotunjite RMAX	Chamfer Z	Diametrul sârmei cu inel O.
8 ~ 14,9	15 ~ 39.9	-	D-4.9	2.2	0.20	0.15	0.4	2	1.80
15 ~ 39.9	40 ~ 79,9	-	D-7.5	3.2	0.25	0.15	0.6	3	2.65
40 ~ 79,9	80 ~ 132.9	15 ~ 39.9	D-11.0	4.2	0.25	0.20	1.0	4	3.55
80 ~ 132.9	133 ~ 329.9	40 ~ 79,9	D-15.5	6.3	0.30	0.20	1.3	5	5.30
133 ~ 329.9	330 ~ 669.9	80 ~ 132.9	D-21.0	8.1	0.35	0.25	1.8	7	7.00
330-669.9	670 ~ 999.9	133 ~ 329.9	D-24.5	8.1	0.35	0.25	1.8	7	7.00
670 ~ 999.9	-	330 ~ 669.9	D-28.0	9.5	0.5	0.30	2.5	8	8.60
> 1000			D-38	13.8	0.7	0.60	3	10	12.0
Notă: 1. Pentru diametrul găurii ≤ 30mm, se recomandă utilizarea canelurii deschise.
2. Pentru presiune> 40MPa, zona de rădăcină a sigiliului folosește toleranța la potrivire H8/F8.

TDA


Număr de ordine	DH8	DH9	L+0,2	Număr de ordine	DH8	DH9	L+0,2	Număr de ordine	DH8	DH9	L+0,2
TDA0400	40	32	7.5	TDA1150	115	100	13	TDA2800	280	260	17
TDA0450	45	37	7.5	TDA1200	120	105	13	TDA3000	300	280	17
TDA0500	50	42	7.5	TDA1250	125	110	13	TDA3200	320	300	17
TDA0550	55	45	7.5	TDA1300	130	115	13	TDA3500	350	320	21
TDA0600	60	45	13	TDA1400	140	120	13	TDA3700	370	345	17
TDA0630	63	53	8.5	TDA1450	145	125	13	TDA3800	380	350	21
TDA0630A	63	48	13	TDA1500	150	130	13	TDA3900	390	360	21
TDA0650	65	50	8.5	TDA1600	160	140	13	TDA4100	410	380	21
TDA0650A	65	50	13	TDA1600A	160	140	17	TDA4300	430	400	21
TDA0700	70	55	13	TDA1700	170	150	17	TDA4500	450	420	21
TDA0750	75	60	13	TDA1800	180	160	17	TDA4800	480	450	21
TDA0800	80	65	13	TDA1900	190	170	17	TDA5000	500	475	17
TDA0850	85	70	13	TDA2000	200	180	17	TDA5100	510	480	21
TDA0900	90	75	13	TDA2100	210	190	17	TDA5900	590	560	21
TDA0950	95	80	13	TDA2200	220	200	17	TDA6000	600	570	21
TDA1000	100	85	13	TDA2250	225	205	17	TDA6700	670	640	21
TDA1100	110	95	13	TDA2500	250	230	17
Notă: Dacă specificațiile necesare nu sunt în acest tabel, vă rugăm să ne contactați.

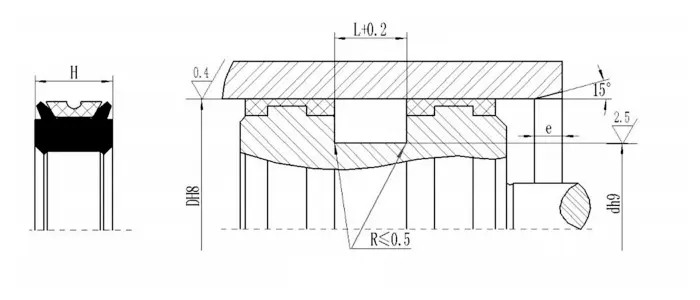

TDMA

Dimensiuni de instalare										Lungimea șamponului
Cilindru Diametrudh8	Groove Diametru de jos		Lățimea slotului L+0,2		Înălțimea de sigiliu H				Diametrul cilindrului		Lungimea șamponului e≥
40-120	D-10		16		15				40-124		7
121-300	D-12		16		15				125-299		10
301-380	D-14		16		15				300-630		15
> 380	D-16		16		15

Număr de ordine	DH8	DH9		L^+0.2	Număr de ordine	DH8	DH9	L^+0.2		Număr de ordine		DH8	DH9	L^+0.2
TDMA0400	40	30		16	TDMA1150	115	105	16		TDMA2500		250	238	16
TDMA0450	45	35		16	TDMA1200	120	110	16		TDMA2800		280	268	16
TDMA0500	50	40		16	TDMA1250	125	113	16		TDMA3000		300	288	16
TDMA0550	55	45		16	TDMA1300	130	118	16		TDMA3200		320	306	16
TDMA0560	56	46		16	TDMA1350	135	123	16		TDMA3500		350	336	16
TDMA0600	60	50		16	TDMA1400	140	128	16		TDMA3800		380	366	16
TDMA0630	63	53		16	TDMA1500	150	138	16		TDMA4000		400	384	16
TDMA0650	65	55		16	TDMA1600	160	148	16		TDMA4200		420	404	16
TDMA0700	70	60		16	TDMA1700	170	158	16		TDMA4500		450	434	16
TDMA0750	75	65		16	TDMA1800	180	168	16		TDMA4800		480	464	16
TDMA0800	80	70		16	TDMA1900	190	178	16		TDMA5000		500	484	16
TDMA0850	85	75		16	TDMA2000	200	188	16		TDMA5600		560	544	16
TDMA0900	90	80		16	TDMA2100	210	198	16		TDMA6000		600	584	16
TDMA1000	100	90		16	TDMA2200	220	208	16		TDMA6300		630	614	16
TDMA1100	110	100		16	TDMA2250	225	213	16
Notă: Specificațiile necesare nu sunt în acest tabel, dar pot fi produse și. Vă rugăm să ne contactați.

GGDA

Dimensiuni de instalare											Lungimea șamponului
Dimensiuni de instalare									Diametrul cilindrului		Lungimea șamponului e≥
									<99		7
Diametrul cilindrului DH8	Diametru inferior al canelurii DH9			Lățimea slotului L⁺⁰^.²	Înălțimea de sigiliu H				100-199		10
<96	D-16.8			8	7.5				100-199		10
96-190	D-20			10	9.5				200-309		12
191-380	D-28			13	12.5				310-559		15
> 380	D-36			20	19.5				> 599		18

Număr de ordine	D H8	D H9	L^+0.2		Număr de ordine	D H8	D H9	L^+0.2		Număr de ordine	D H8	D H9	L^+0.2
GGDA0400	40	23.2	8		GGDA1050	105	85	10		GGDA2500	250	222	13
GGDA0450	45	28.2	8		GGDA1100	110	90	10		GGDA2800	280	252	13
GGDA0500	50	33.2	8		GGDA1150	115	95	10		GGDA3000	300	272	13
GGDA0550	55	38.2	8		GGDA1200	120	100	10		GGDA3200	320	292	13
GGDA0560	56	39.2	8		GGDA1250	125	105	10		GGDA3500	350	322	13
GGDA0600	60	43.2	8		GGDA1300	130	110	10		GGDA3800	380	352	13
GGDA0630	63	46.2	8		GGDA1350	135	115	10		GGDA4000	400	364	20
GGDA0650	65	48.2	8		GGDA1400	140	120	10		GGDA4200	420	384	20
GGDA0700	70	53.2	8		GGDA1500	150	130	10		GGDA4500	450	414	20
GGDA0750	75	58.2	8		GGDA1600	160	140	10		GGDA4800	480	444	20
GGDA0800	80	63.2	8		GGDA1700	170	150	10		GGDA5000	500	464	20
GGDA0850	85	68.2	8		GGDA1800	180	160	10		GGDA5600	560	524	20
GGDA0900	90	73.2	8		GGDA1900	190	170	10		GGDA6000	600	564	20
GGDA0950	95	78.2	8		GGDA2000	200	172	13		GGDA6300	630	594	20
GGDA1000	100	80	10		GGDA2200	220	192	13
Notă: Specificațiile necesare nu sunt în acest tabel, dar pot fi produse și. Vă rugăm să ne contactați. Produsul maxim disponibil este de 1600mm.

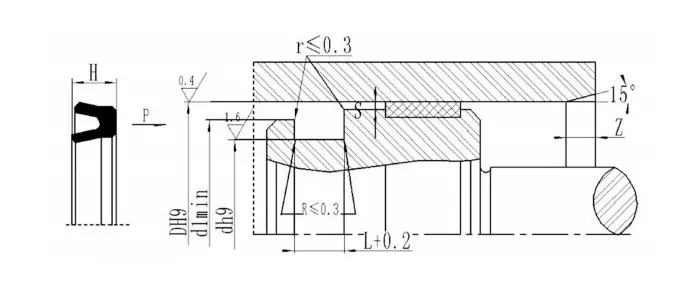

Rcup

Diferență de extrudare
MPA de presiune	Smax de diferență de extrudare
MPA de presiune	Diametrul cilindrului D≤60mm						Diametrul cilindrului d> 60mm
≤5	0.4						0.5
≤10	0.3						0.5
≤20	0.2						0.3
≤30	0.15						0.2
≤40	0.1						0.15
Diagrama de mărime
Numărul produsului		D	d	H	L	D1		Numărul produsului	D	d	H	L	D1
Rcup30159.5		30	15	9.5	10.5	18		Rcup40325.5	40	32	5.5	6.5	35
Rcup301510		30	15	10	11	19		Rcup40328	40	32	8	9	35
Rcup30208		30	20	8	9	24		Rcup40338	40	33	8	9	36
Rcup30226.5		30	22	6.5	7	25		Rcup453010	45	30	10	11	35
Rcup352010		35	20	10	11	25		Rcup503012	50	30	12	13	35
Rcup35258		35	25	8	9	29		Rcup503210	50	32	10	11	35
Rcup352710		35	27	10	11	30		Rcup50358.5	50	35	8.5	9.5	40
Rcup402510		40	25	10	11	30		Rcup503510	50	35	10	11	40
Rcup40306.5		40	30	6.5	7.5	34		Rcup50405	50	40	5	5.5	44
Rcup403010		40	30	10	11	34		Rcup50408	50	40	8	9	43

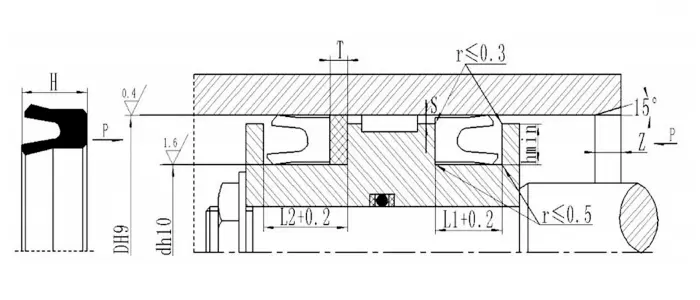

YXD

Numărul produsului	D	d	H	L1	L2	T	Numărul produsului	D	d	H	L1	L2	T
YXD1158	11	5	8	9	10.5	1.5	YXD554710	55	47	10	12	13.5	1.5
YXD1268	12	6	8	9	10.5	1.5	Yxd56 * 48 * 10	56	48	10	12	13.5	1.5
YXD1488	14	8	8	9	10.5	1.5	Yxd60 * 48 * 14	60	48	14	16	18	2
YXD16108	16	10	8	9	10.5	1.5	YXD635114	63	51	14	16	18	2
YXD18128	18	12	8	9	10.5	1.5	Yxd65 * 53 * 14	65	53	14	16	18	2
YXD20148	20	14	8	9	10.5	1.5	YXD705814	70	58	14	16	18	2
Yxd22168	22	16	8	9	10.5	1.5	YXD756314	75	63	14	16	18	2
Yxd24188	24	18	8	9	10.5	1.5	YXD786614	78	66	14	16	18	2
Yxd25198	25	19	8	9	10.5	1.5	Yxd80 * 68 * 14	80	68	14	16	18	2
YXD28228	28	22	8	9	10.5	1.5	Yxd85 * 73 * 14	85	73	14	16	18	2
YXD302210	30	22	10	12	13.5	1.5	YXD907814	90	78	14	16	18	2
YXD322410	32	24	10	12	13.5	1.5	YXD958314	95	83	14	16	18	2
YXD352710	35	27	10	12	13.5	1.5	YXD1008814	100	88	14	16	18	2

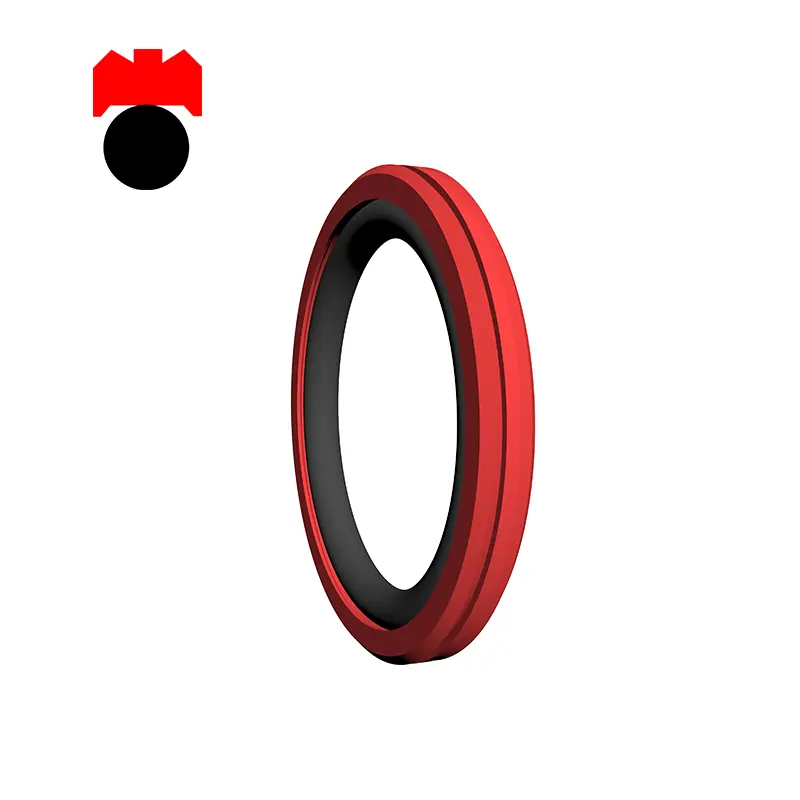

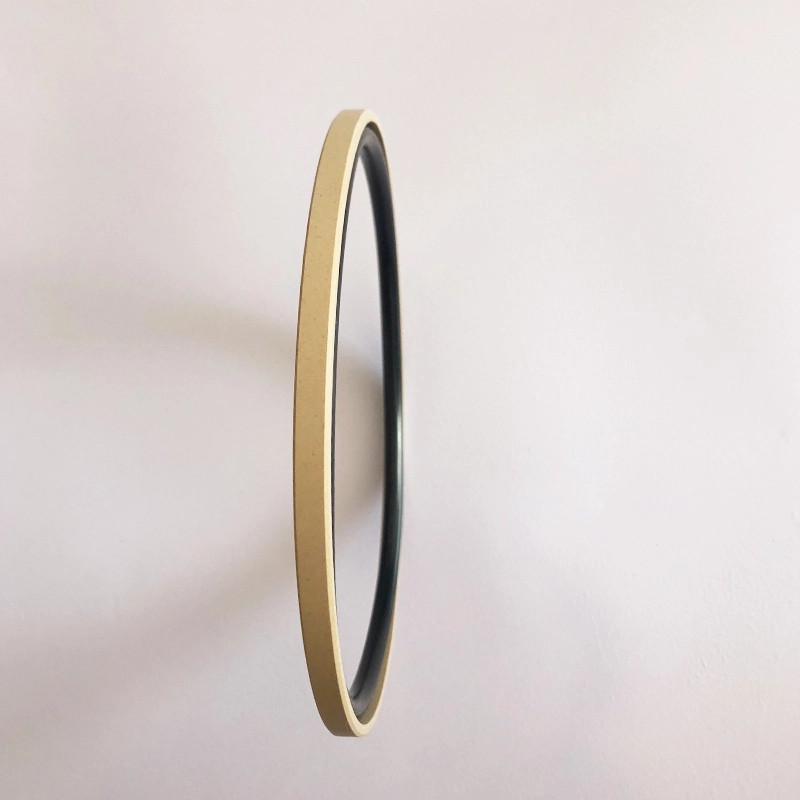

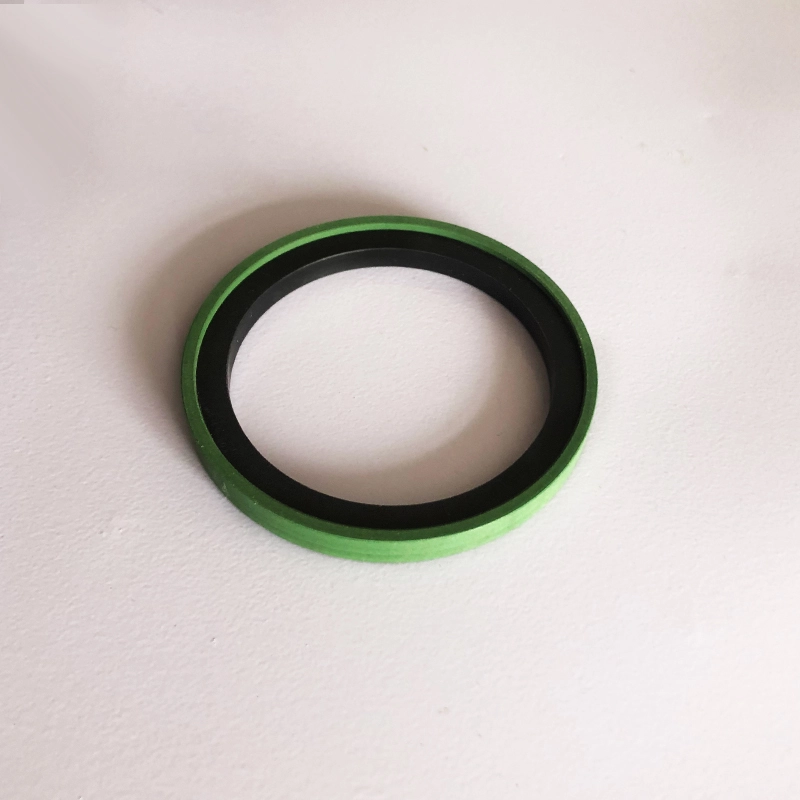

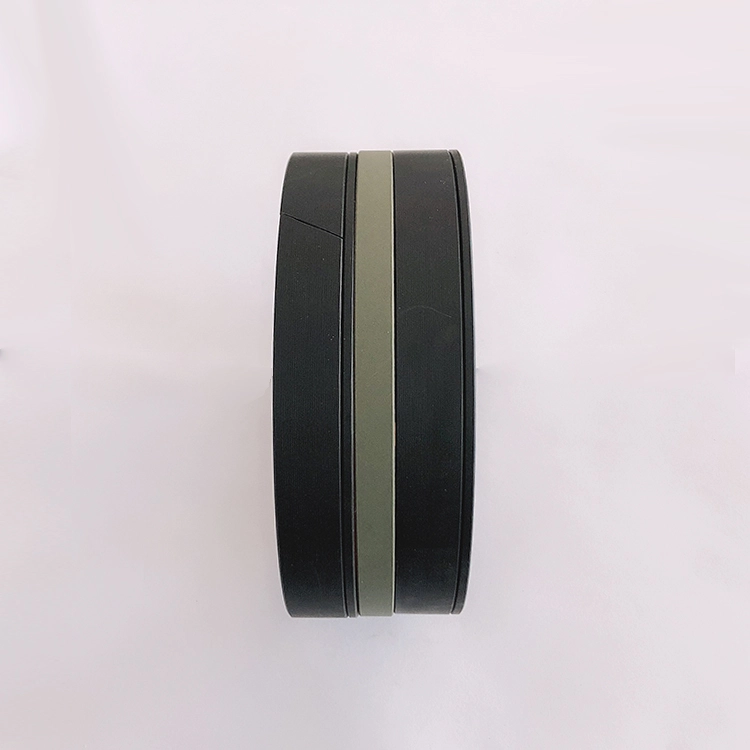

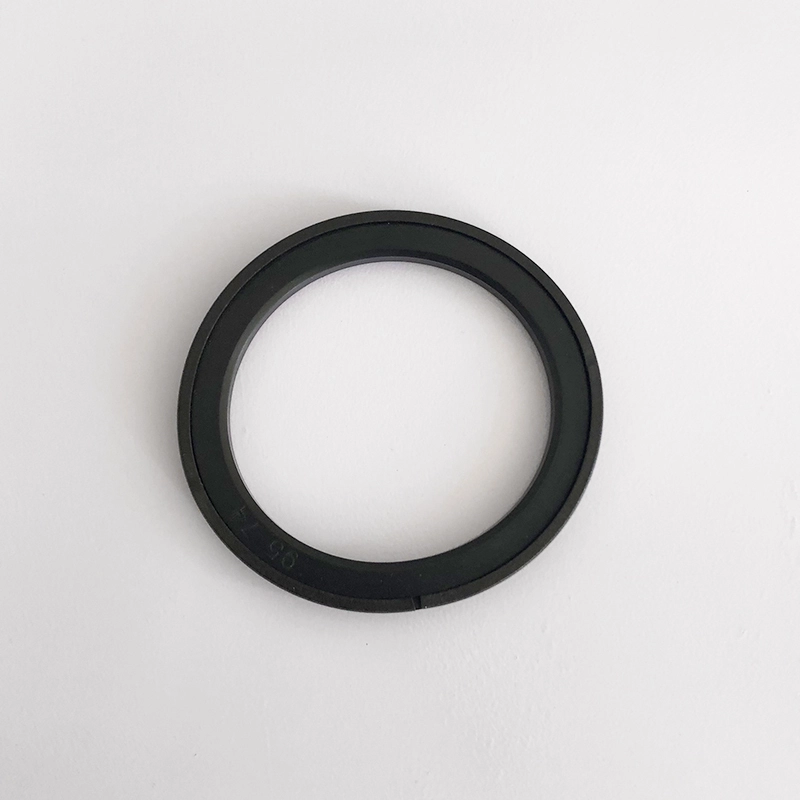

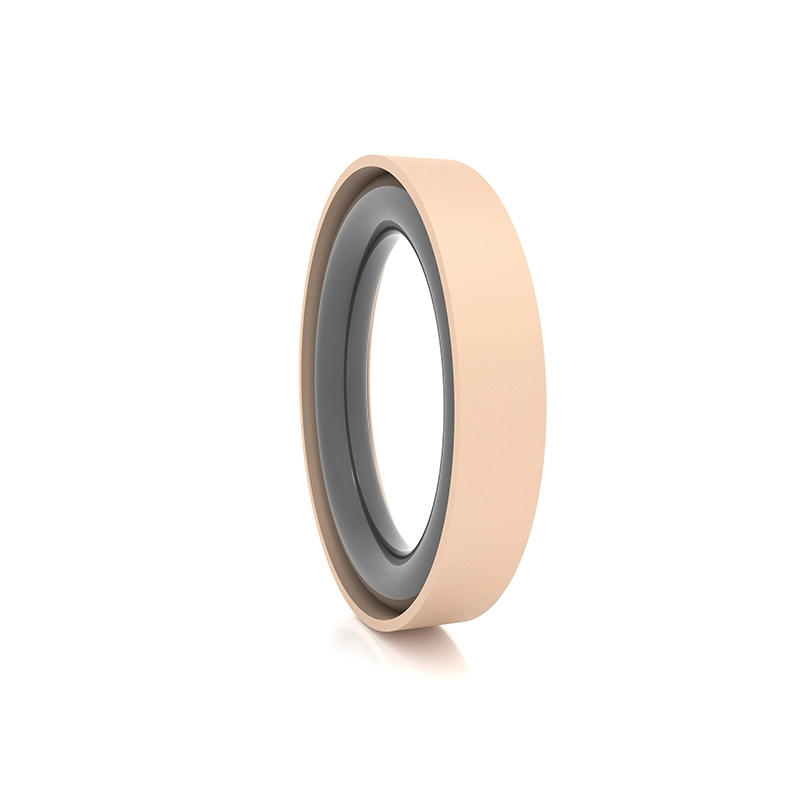

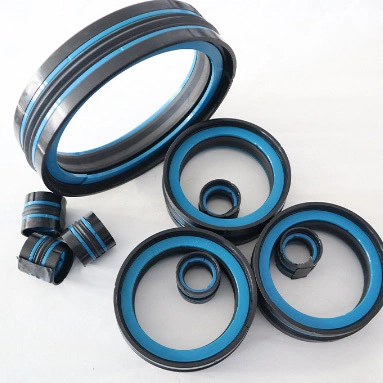

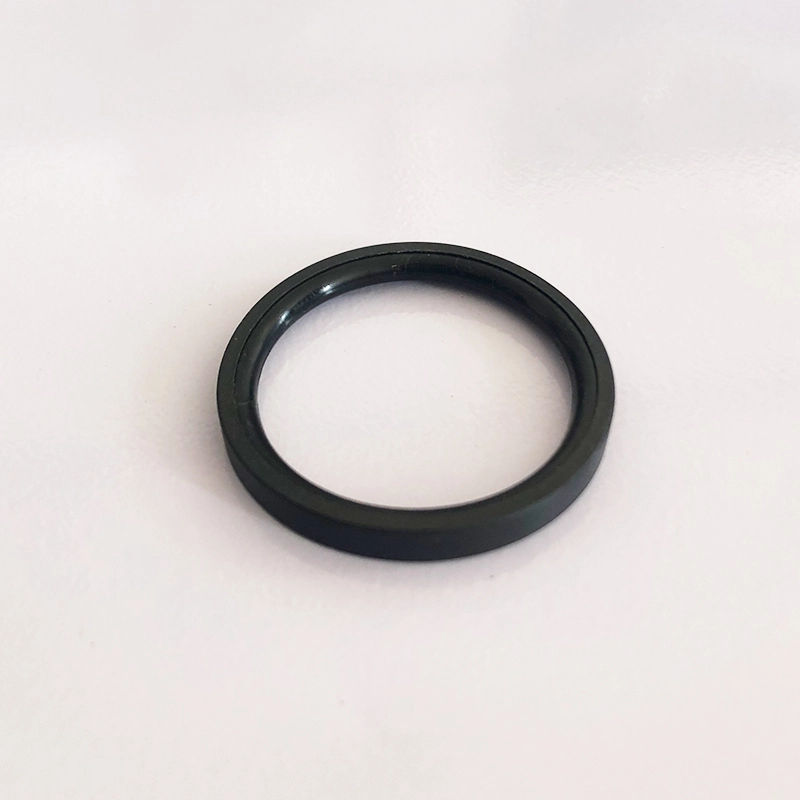

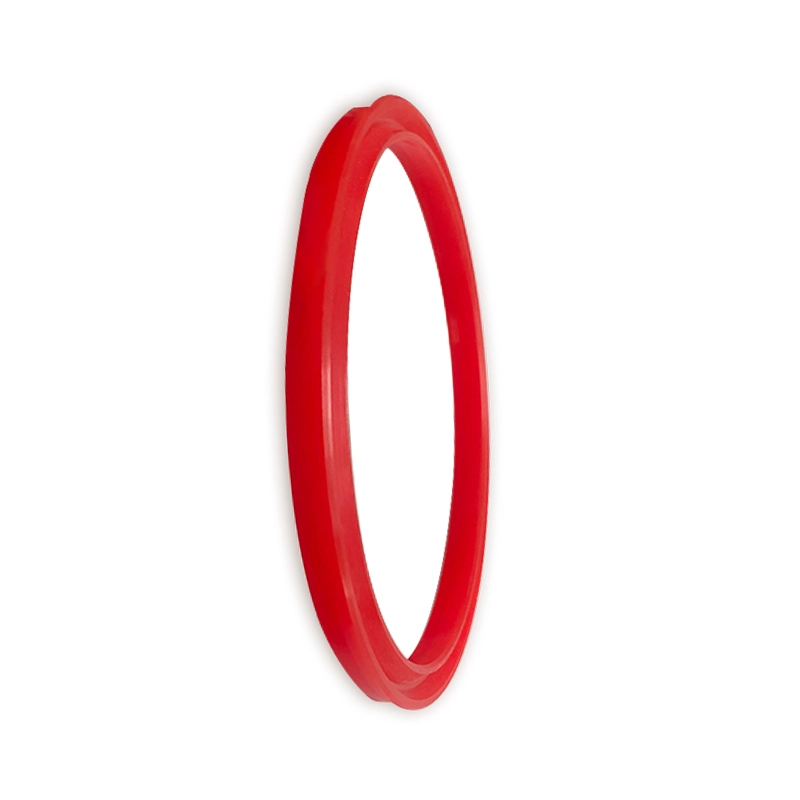

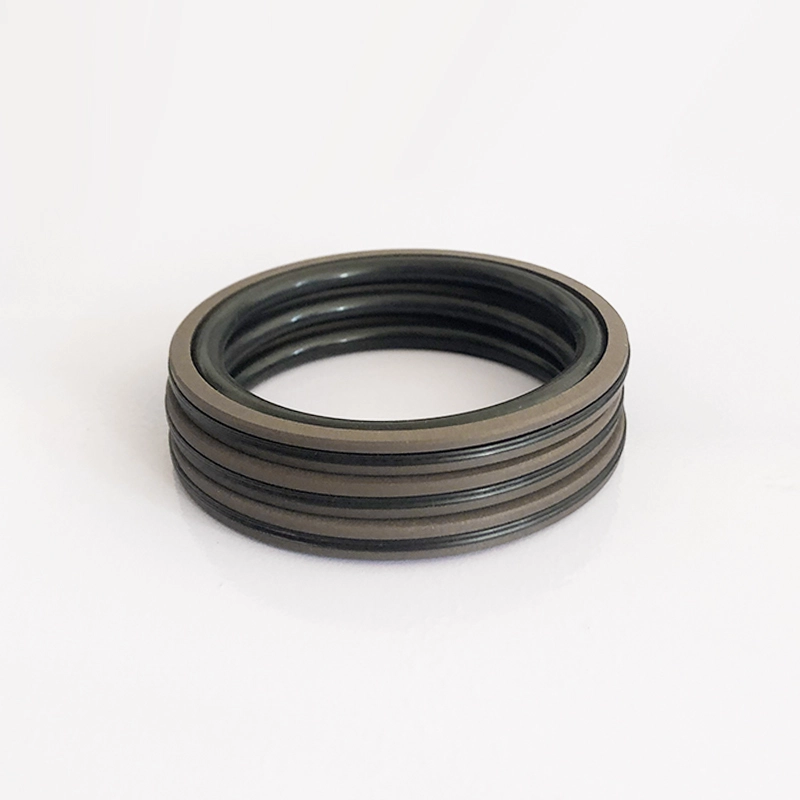

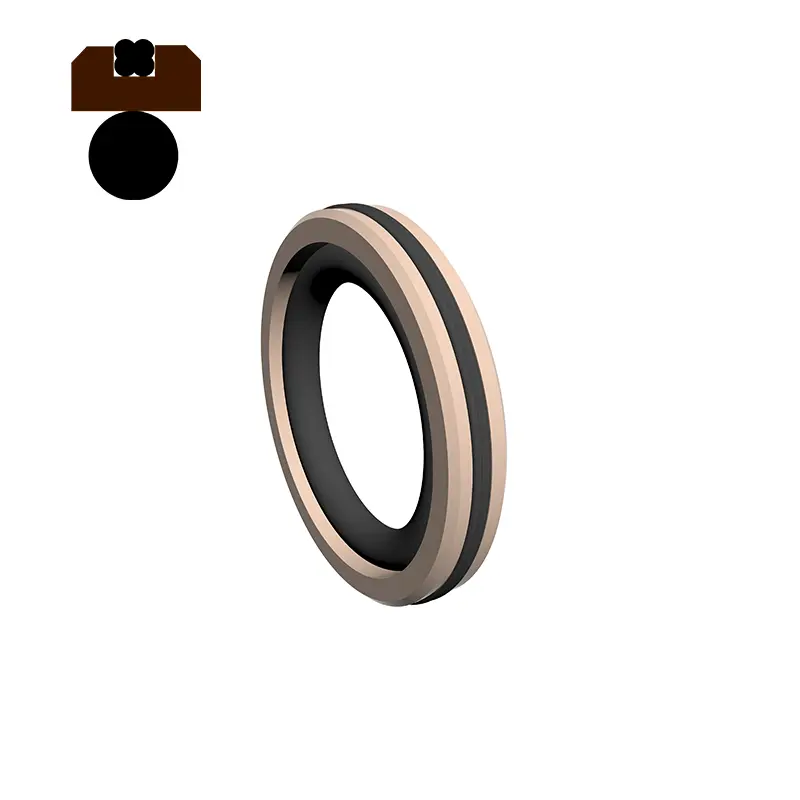

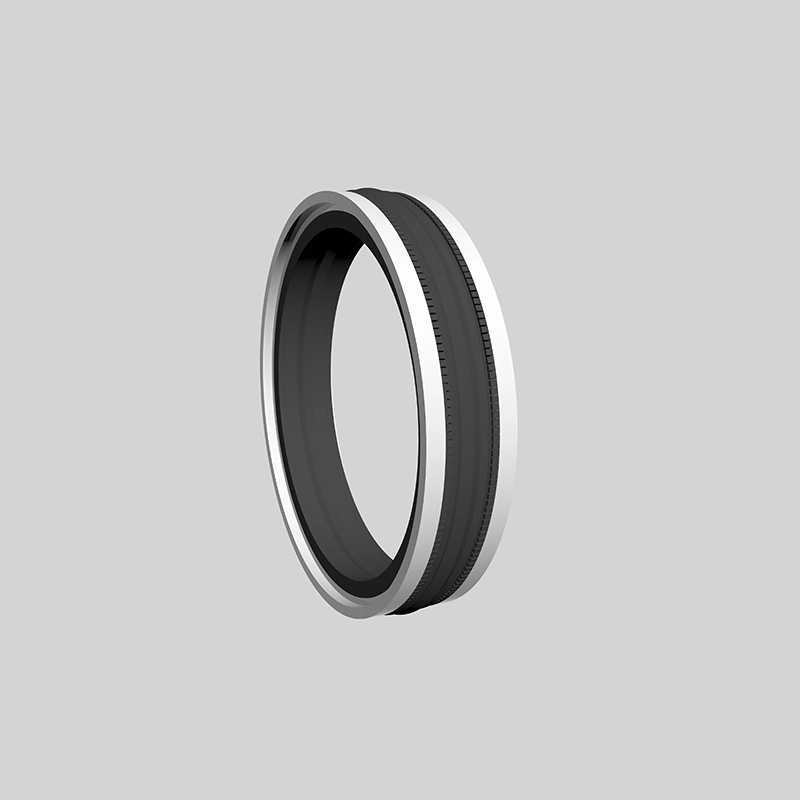

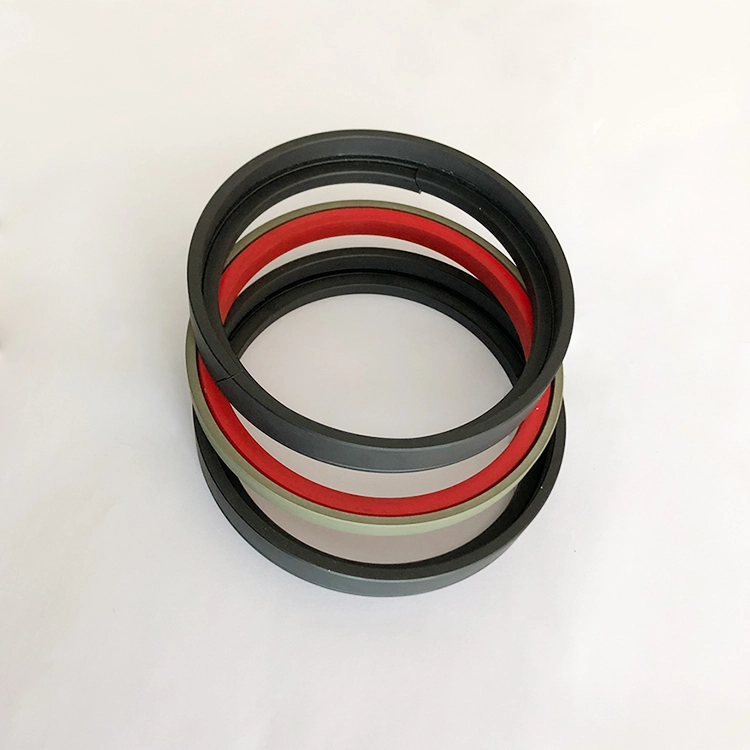

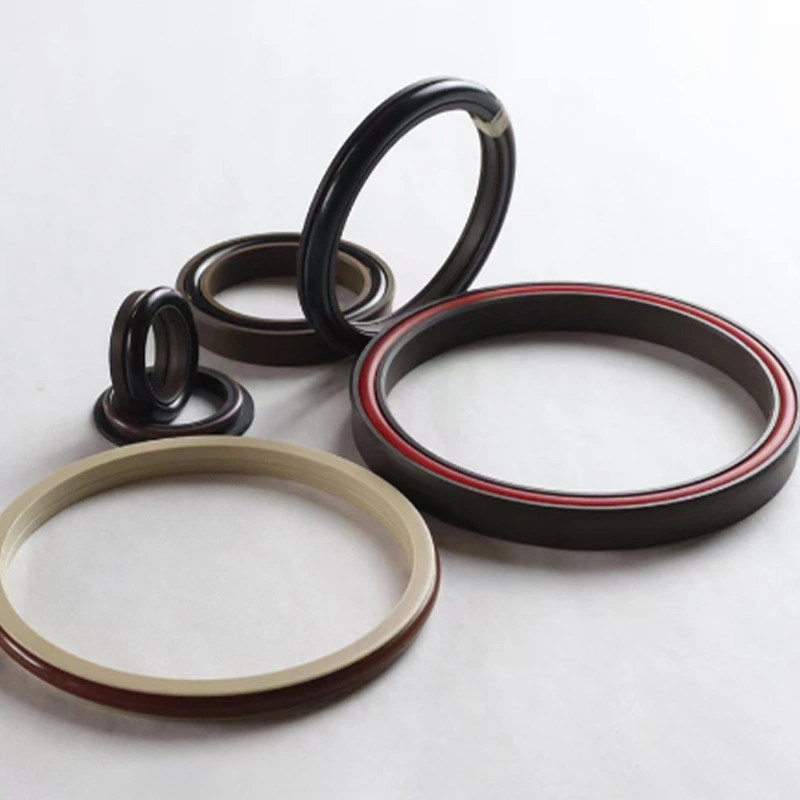

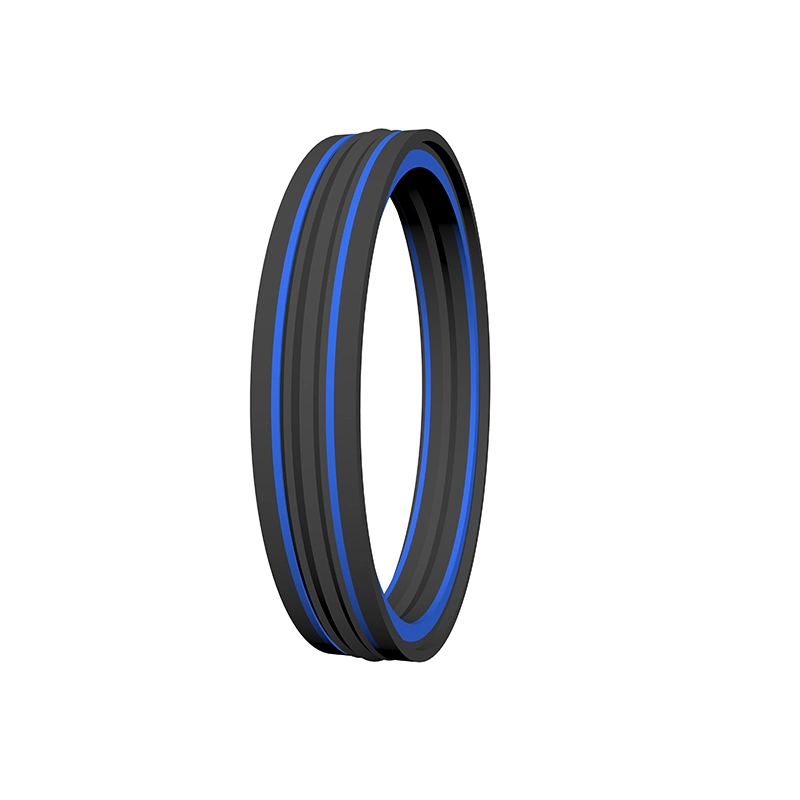

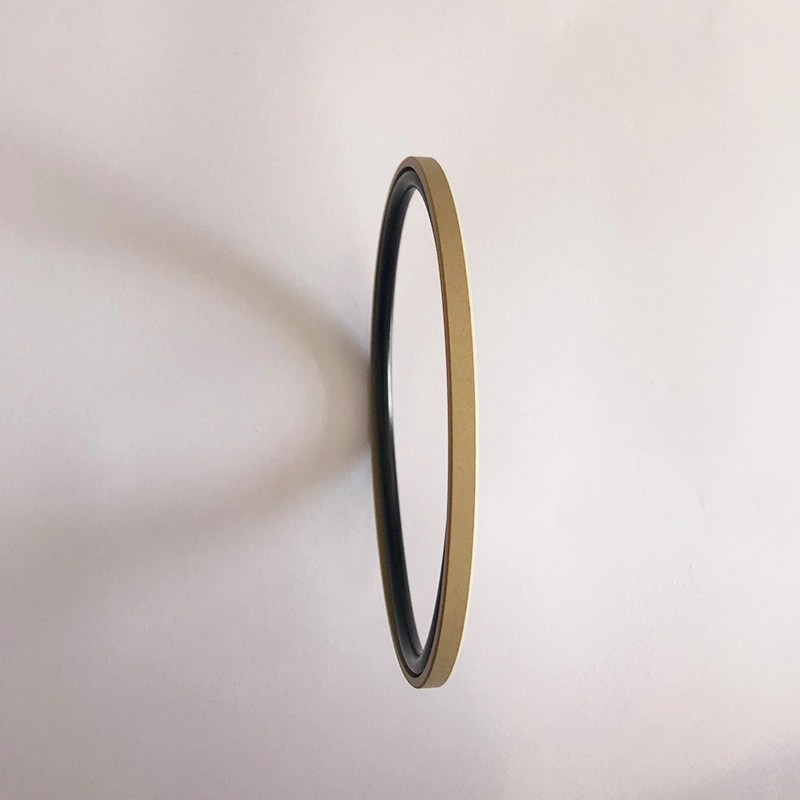

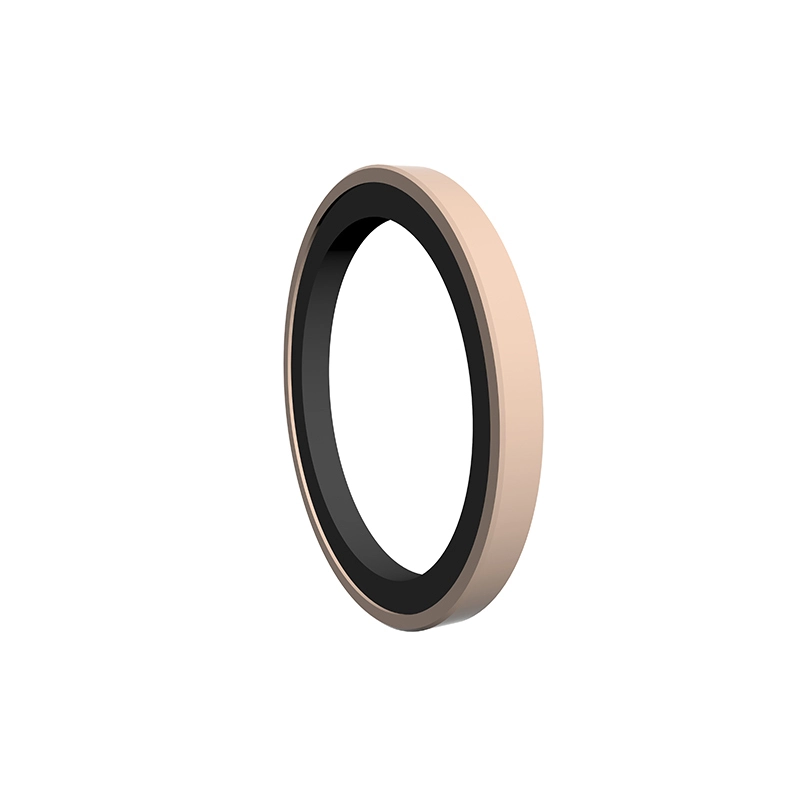

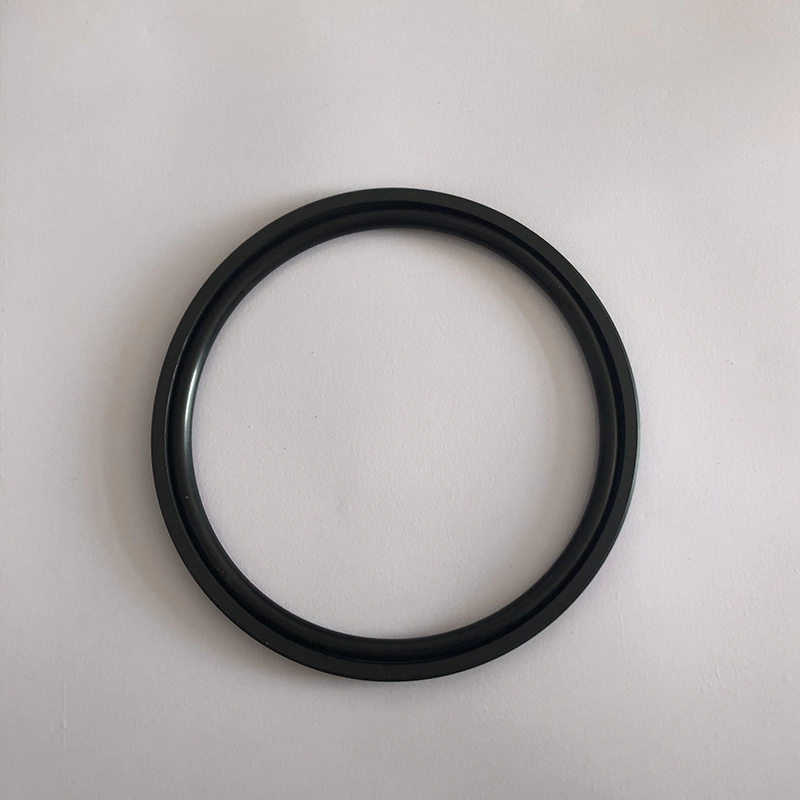

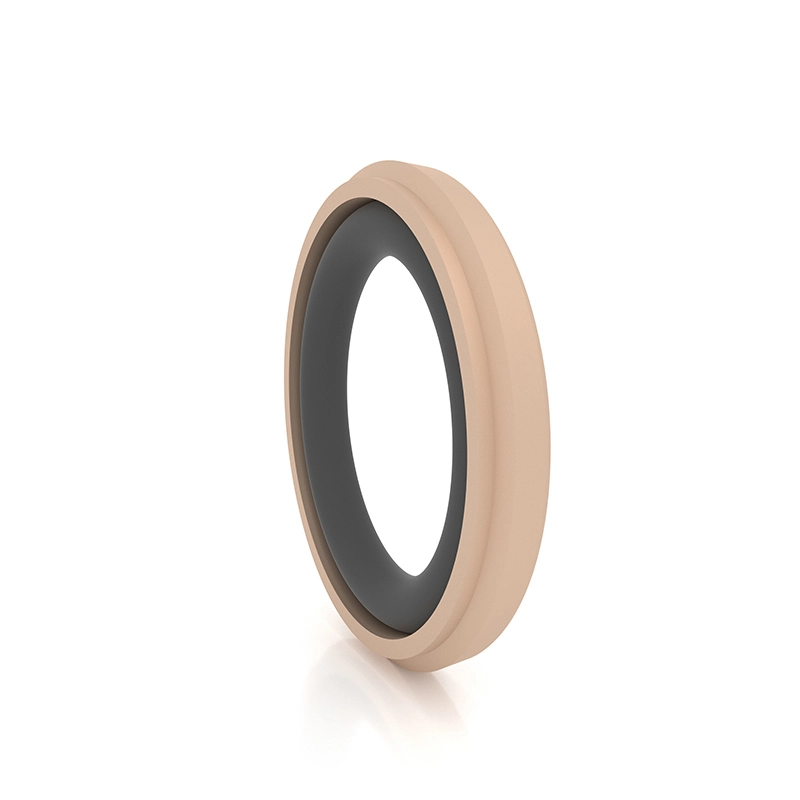

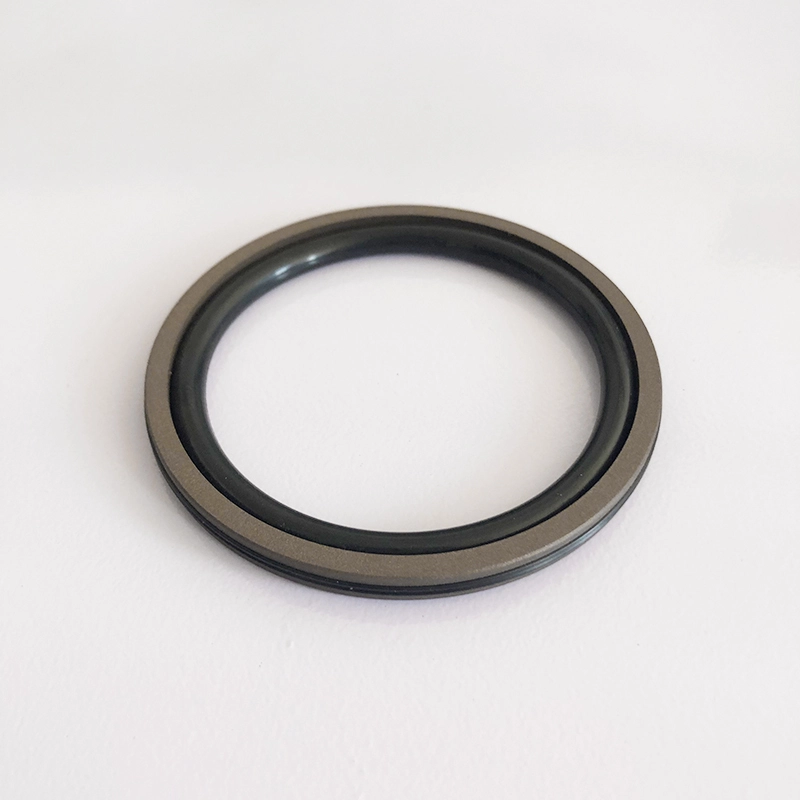

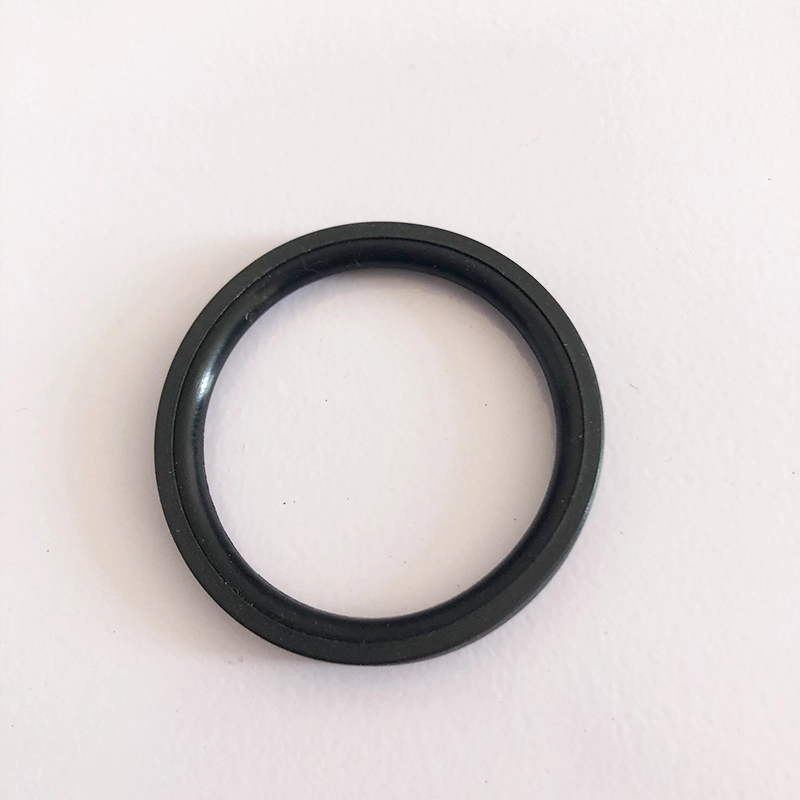

Hydraulic Seals For Piston Holes

Hot Tags: Garnituri hidraulice pentru găuri cu piston

Categorie aferentă

Trimite o anchetă

Informatii de contact



Abordare

No.1 Ruichen Road, Parcul industrial Dongliuting, districtul Chengyang, orașul Qingdao, provincia Shandong, China


Tel

+86-532-82809839


E-mail

info.sealing@ruichenseal.com

Obțineți prețuri competitive, asistență tehnică și răspunsuri rapide. Trimiteți -vă specificațiile către Ruichen pentru soluții de etanșare personalizate. Eșantioane gratuite disponibile.
