Garnituri hidraulice pentru pistoane și tije de piston

Garniturile hidraulice pentru pistoane și tije cu piston este una dintre seriile de etanșare hidraulică pe care ți -o pot oferi sigilii Ruichen. Capacitățile noastre de cercetare și dezvoltare și producție au fost testate în funcție de timp și aplicații practice. Modelele subdivizate din seria de produse sunt bogate și diverse, oferind soluții mai direcționate pentru diferite condiții de muncă și scenarii.

Trimite o anchetă

Descriere produs

Garniturile hidraulice pentru pistoane și tije de piston este un nume unificat pentru o clasă de garnituri hidraulice, dar, de fapt, am împărțit multe modele diferite, iar caracteristicile și concentrarea diferitelor modele vor fi, de asemenea, diferite. În calitate de producător profesionist, suntem foarte fericiți să vă prezentăm. Desigur, dacă aveți alte nevoi personalizate, ne puteți contacta și pentru o înțelegere mai profundă.

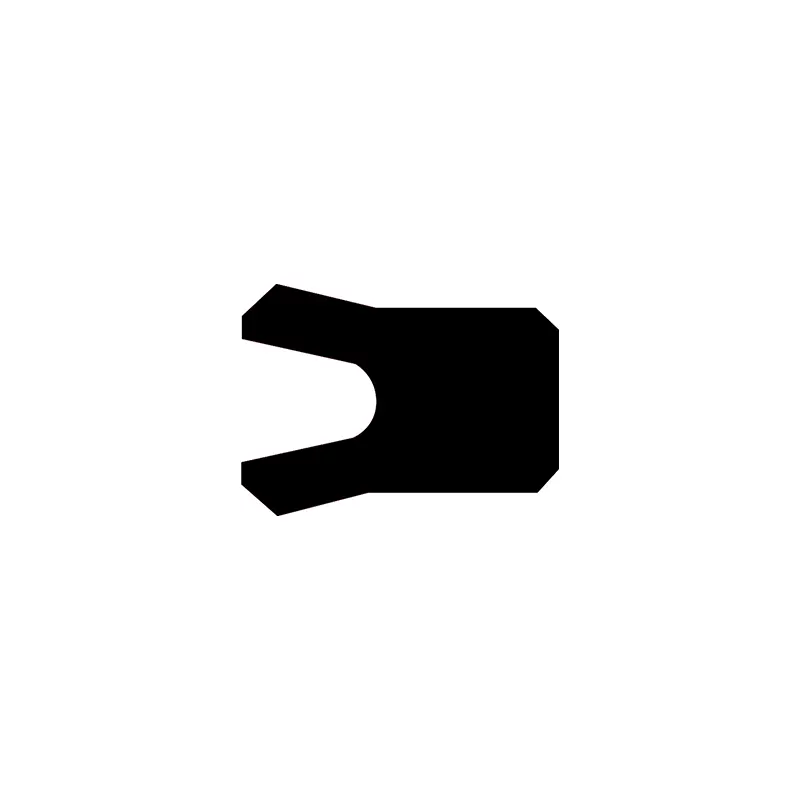

Sigiliul de tip ne-tip este un sigiliu simetric special utilizat pe pistoane sau tije de piston, utilizat în mașini de mers, utilaje industriale ușoare, utilaje agricole, macarale, automobile, utilaje forestiere, utilaje miniere etc.

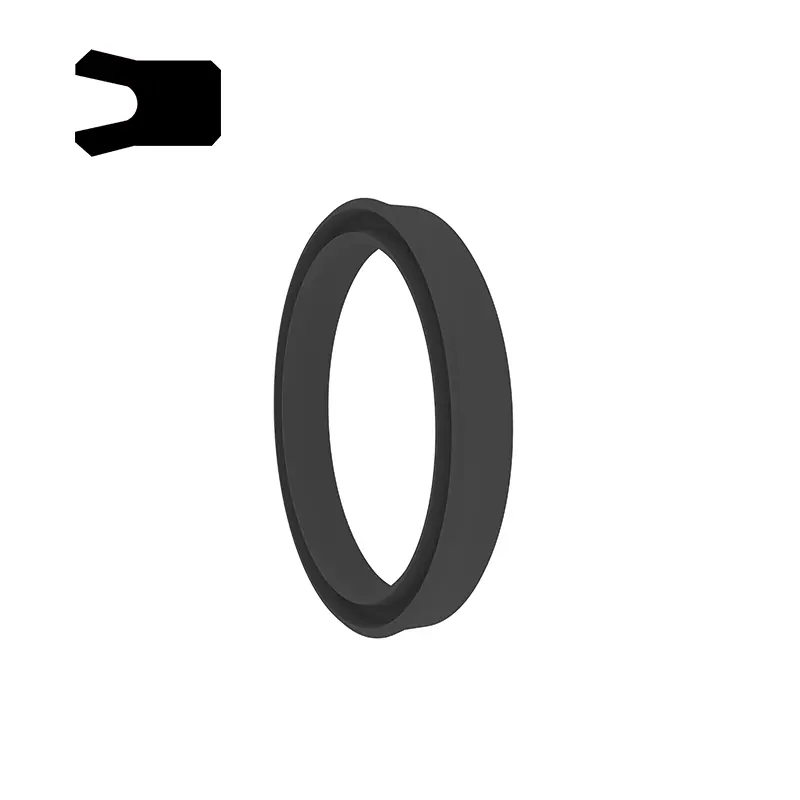

Sigiliul de tip UHS este un sigiliu simetric atât pentru găuri, cât și pentru arbori, cu o secțiune transversală mai mică, care poate fi instalată în canelura integrală. Un inel de reținere este necesar la rădăcină atunci când este utilizat sub 16 ~ 32MPa.

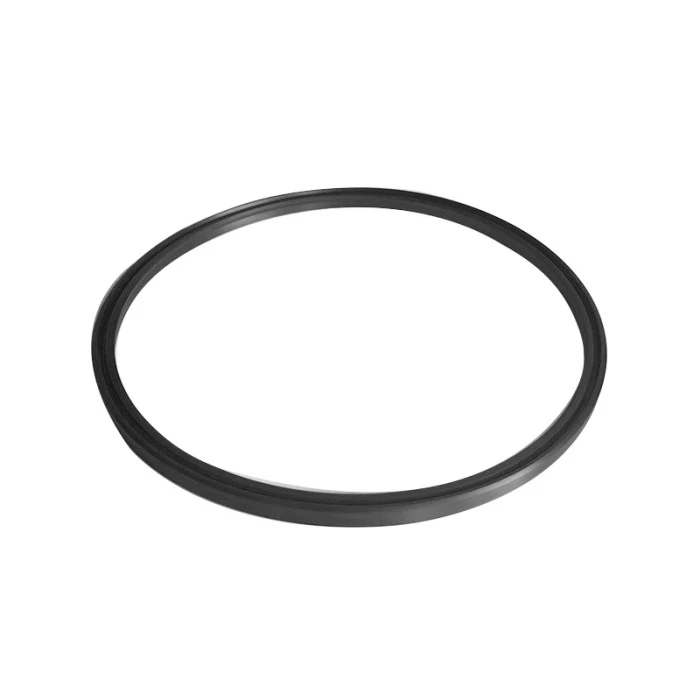

Sigiliul de tip rcbky este un sigiliu simetric atât pentru găuri, cât și pentru arbori, cu o performanță bună dinamică și statică de etanșare. Este utilizat în principal pentru etanșarea cu diametrul mare, iar materialul este cauciuc nitril (NBR).

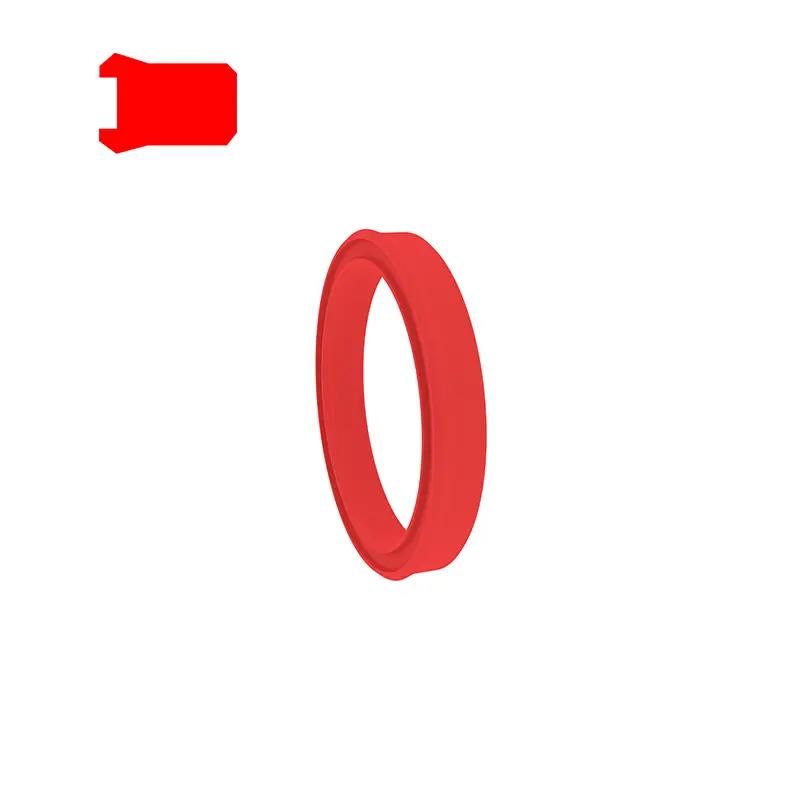

Sigiliul de tip Ba este un sigiliu simetric atât pentru găuri, cât și pentru arbori, utilizat în principal pentru a sigila plonjele, tijele cu piston, mașinile de forjare și echipamentele hidraulice pentru echipamente de mers. Caracteristici:

1.. Insensibil la încărcături de vibrații și vârfuri de presiune

2. Abilitate bună de anti-extrudare

3. Sigilare mai bună sub sarcină și temperatură scăzută

Potrivit pentru condiții de muncă dure

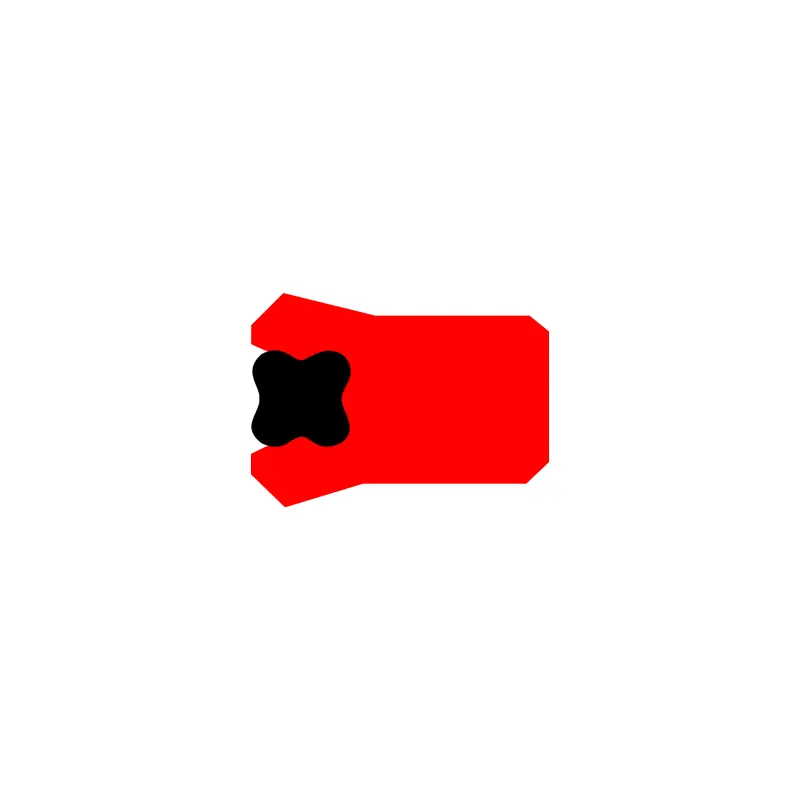

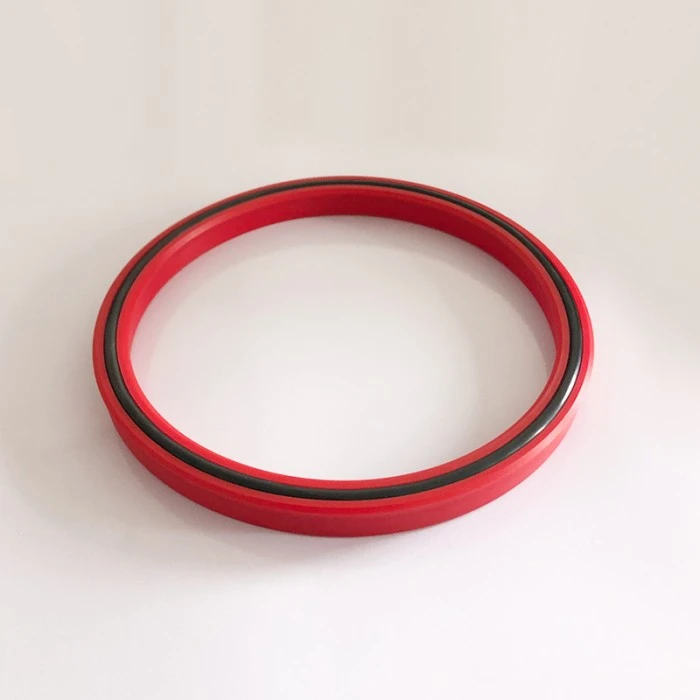

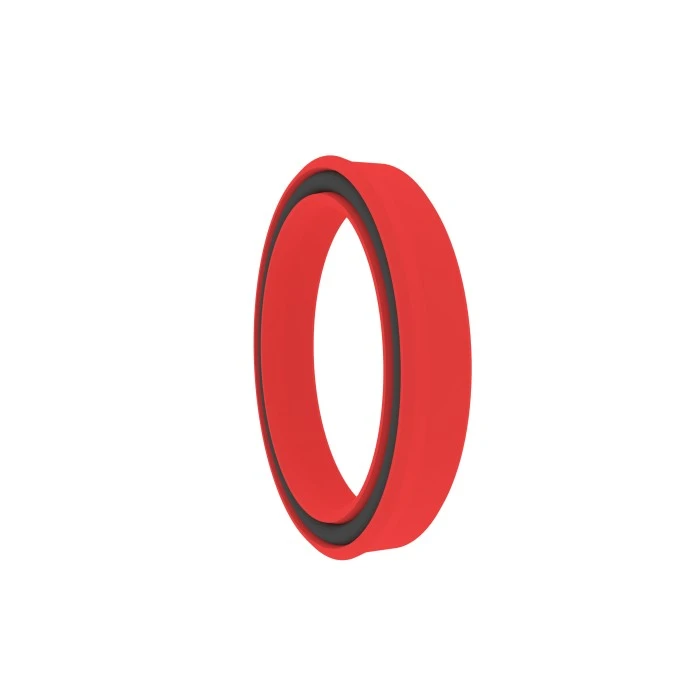

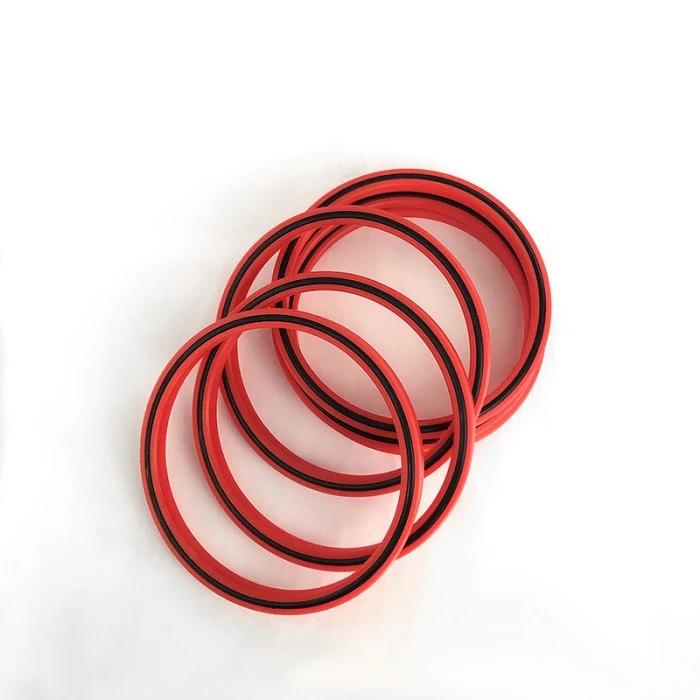

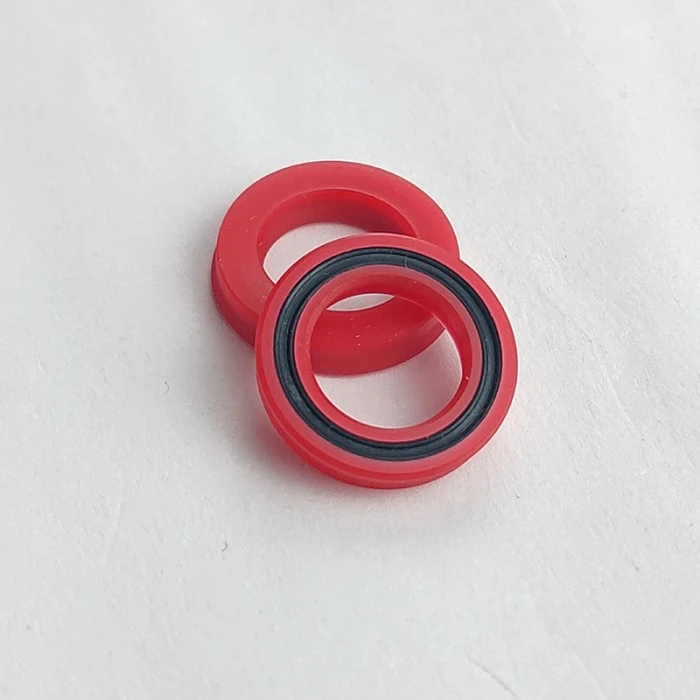

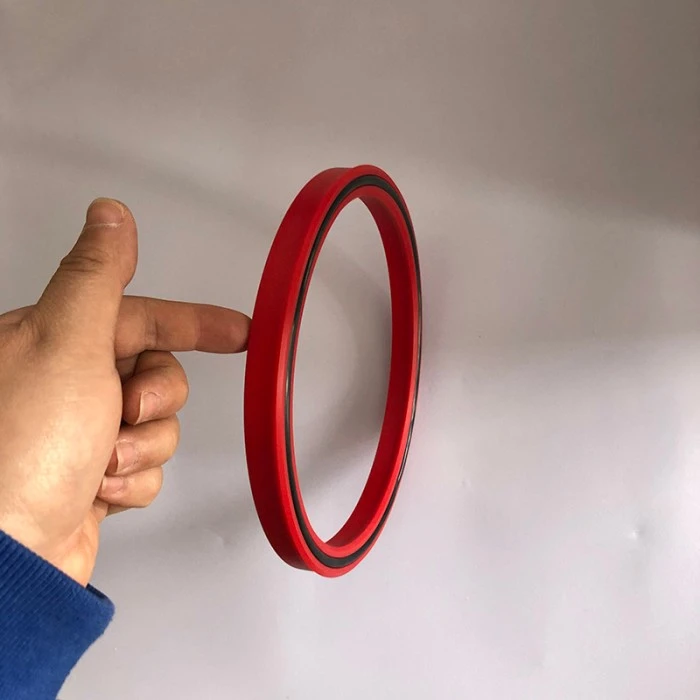

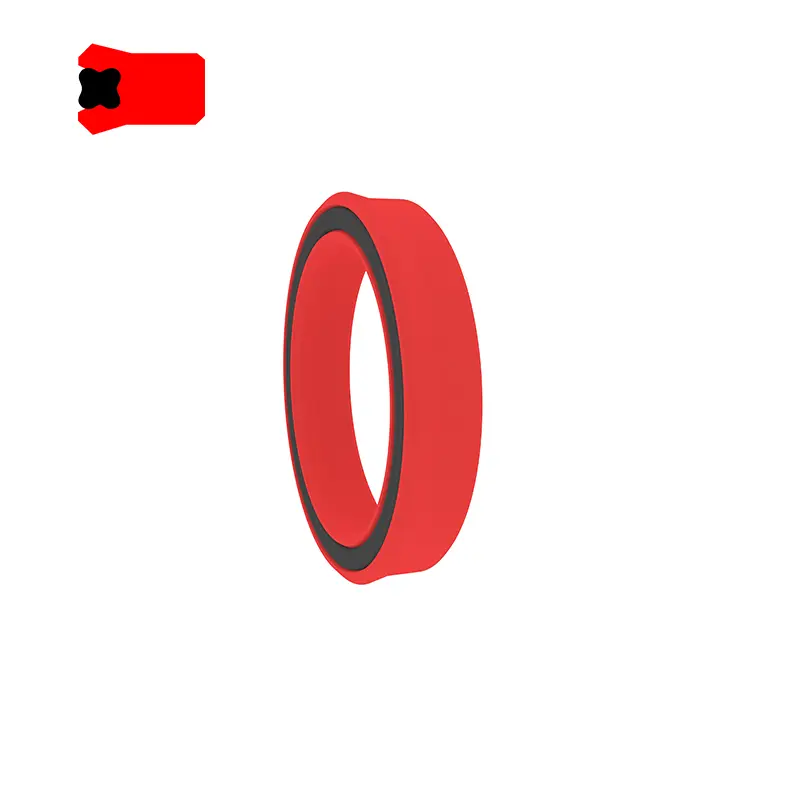

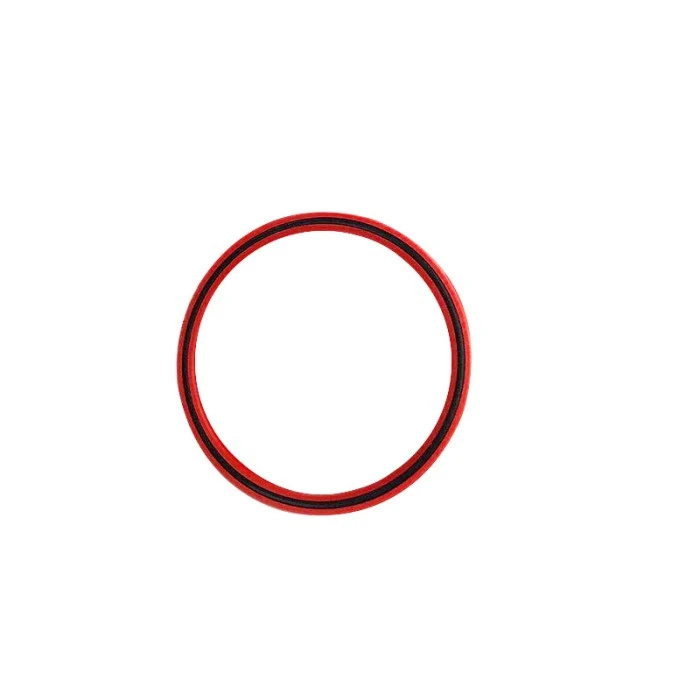

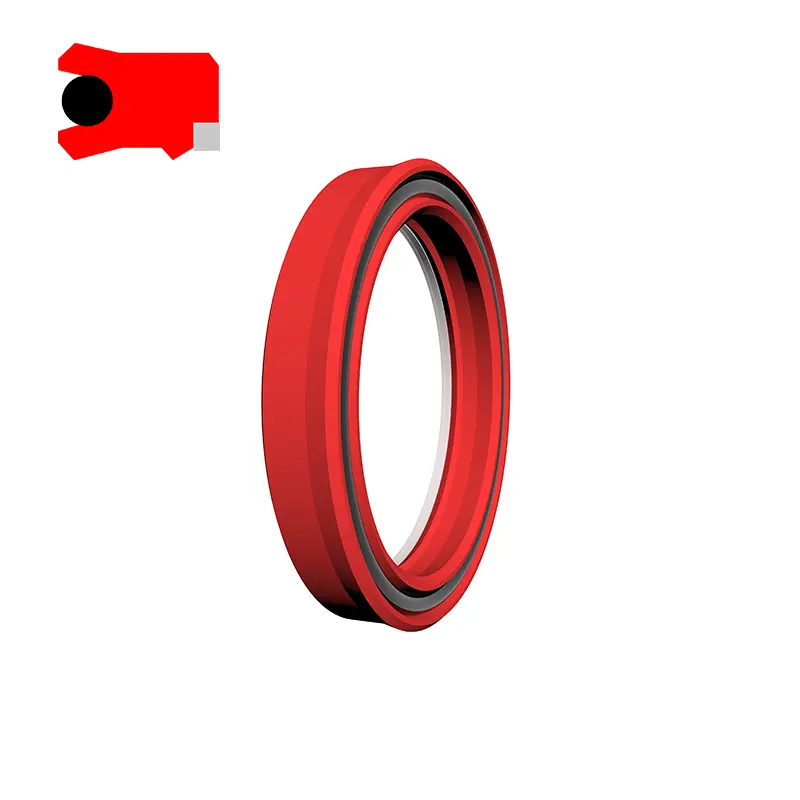

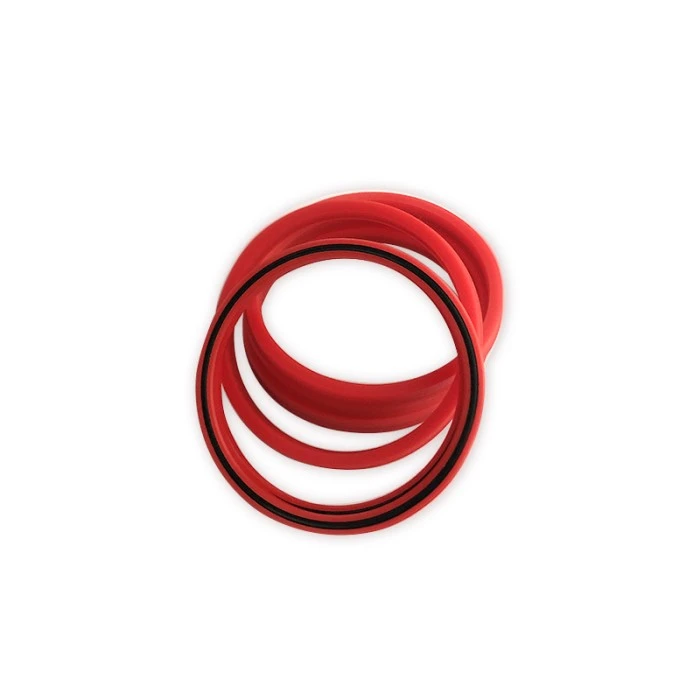

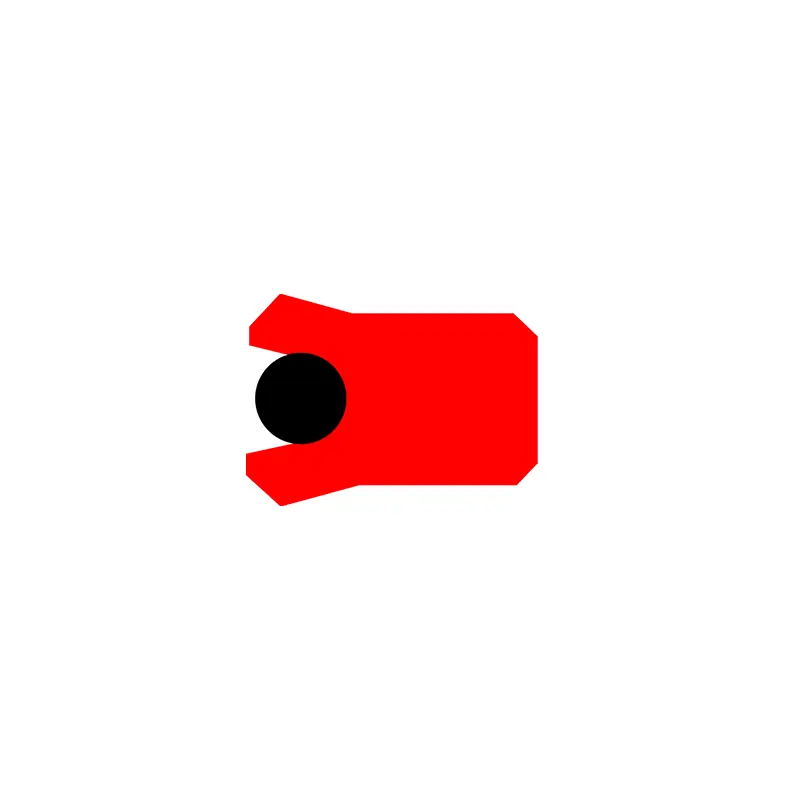

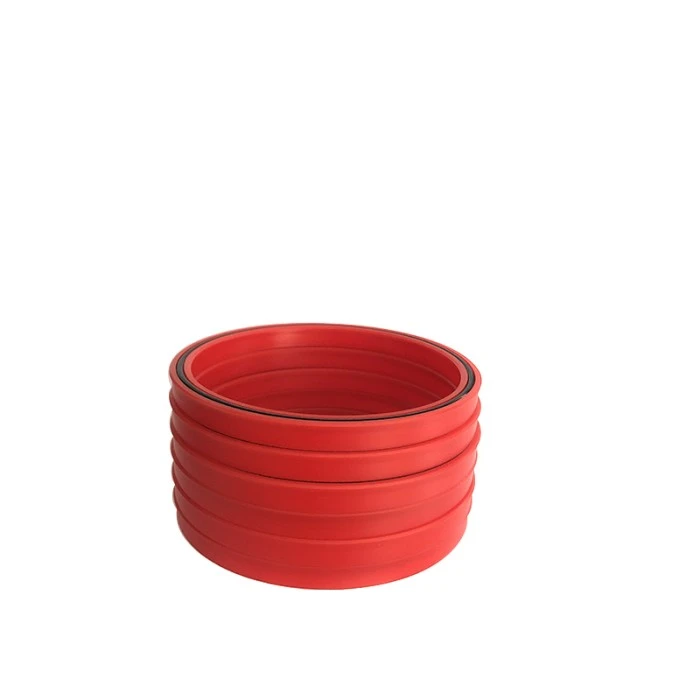

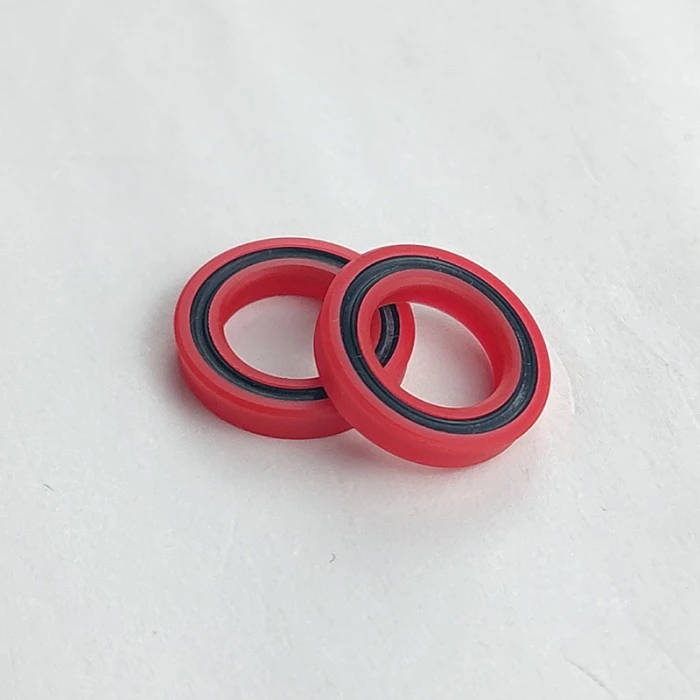

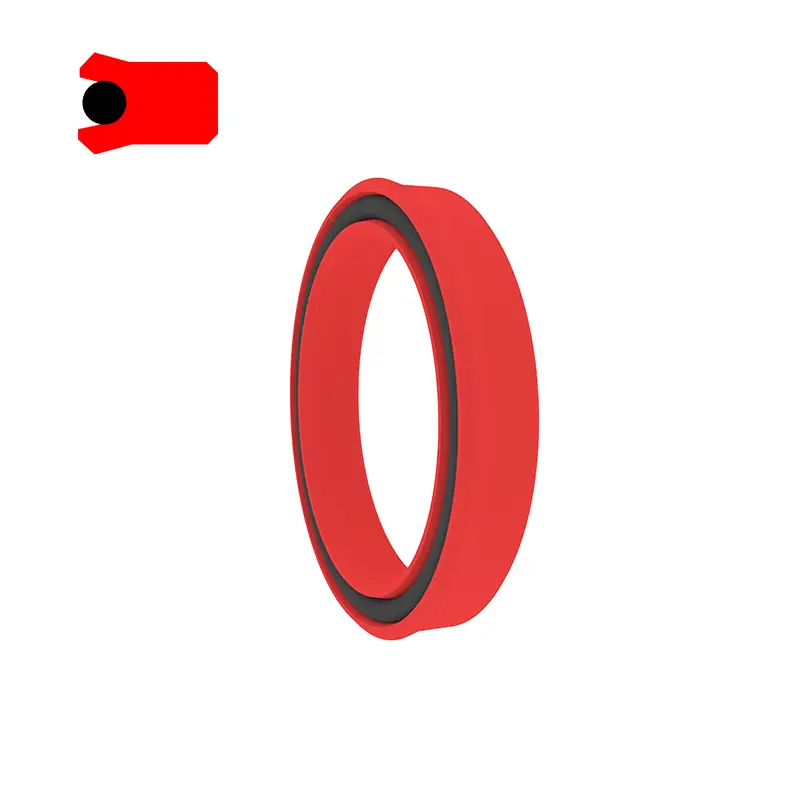

Sigiliul VAD este un sigiliu simetric atât pentru gaură, cât și pentru arbore. Este rezultatul dezvoltării ulterioare a sigiliului de buze. Inelul de stele joacă un rol de forță radială și compensează uzura buzei de etanșare. Presiunea sistemului este transmisă pe buza de etanșare prin inelul stelar comprimat și deformat, astfel încât performanța de etanșare la presiune ridicată și joasă este excelentă. Este utilizat în principal pentru etanșarea coloanelor, a tijelor cu piston, a mașinilor de forjare și a echipamentelor hidraulice pentru echipamente de mers. Materialul este: material poliuretan (PU) + cauciuc nitril (NBR), caracteristici:

1.. Insensibil la încărcarea vibrațiilor și vârful de presiune

2. Abilitate bună de anti-extrudare

3. Sigilare mai bună sub sarcină și temperatură scăzută

4. Potrivit pentru condiții de muncă dure

5. Viață lungă.

Sigiliul de tip Ki-A este un sigiliu simetric atât pentru gaură, cât și pentru arbore, utilizat în principal în utilaje de inginerie, vehicule industriale, camioane de gunoi, utilaje agricole, macarale, mașini de turnare prin injecție, cilindri telescopici, cilindri hidraulici de direcție etc.

1.. Performanță excelentă de etanșare dinamică și statică

2. Structura compactă, Groove Groove permite o rugozitate mai mare a suprafeței

3. Proiectare pentru dimensiunea radială limitată Spațiu de cavitate

Caracteristici și aplicații ale produsului:

Selectarea materialelor:

Şi

Material standard: Material poliuretan PU Alte materiale opționale: cauciuc nitril R01, Fluororubber R02 (vă rugăm să consultați compania noastră)

Uhs

Material standard: cauciuc de nitril R01 Alte materiale opționale: Material poliuretan PU, Fluororubber R02

Material poliuretan PU + cauciuc nitril R01

Exemplu de comandă:

Exemplu de comandă: Arbore de găuri Sigiliu universal UN50 × 65 × 10PU (DXDXH) + Cod material

Exemplu de comandă: sigiliu universal al arborelui de găuri UHS50 × 60x6 R01 (DXD × H) + Cod material

Rcbky

Exemplu de comandă: BA50 × 60 × 10 (D × D × H)

To-a

Specificații și dimensiuni:

Uhs

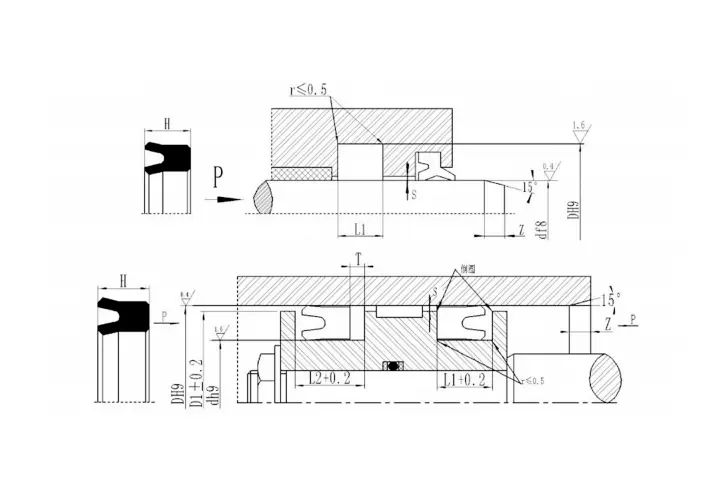

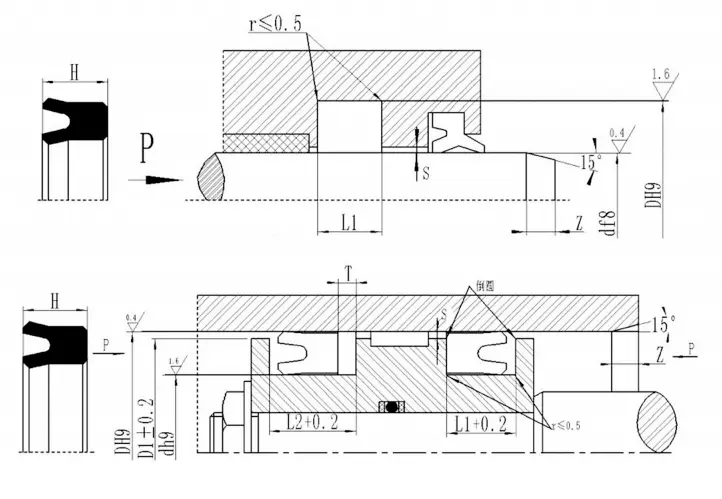

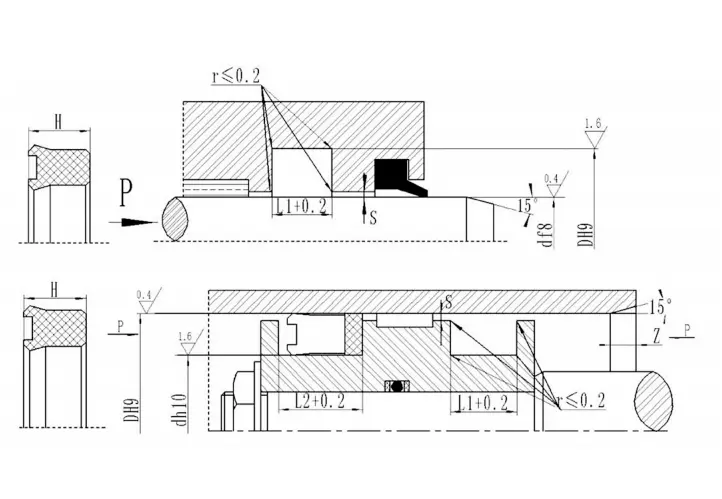

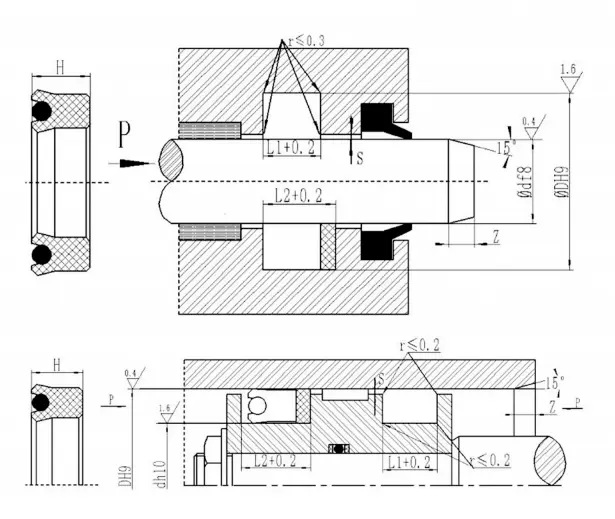

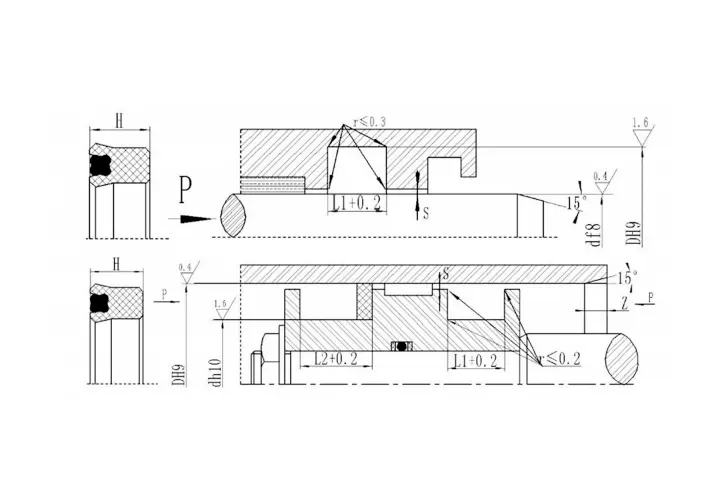

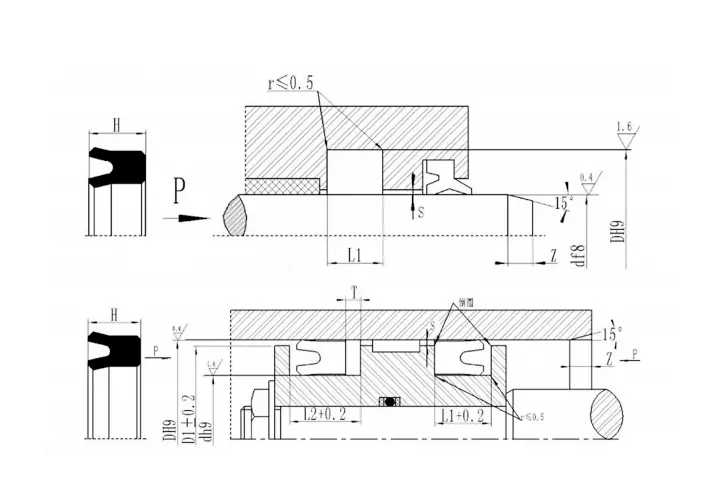

Specificații și dimensiuni de canelură
Numărul produsului	d	D	H	L1	L2	T	Numărul produsului	d	D	H	L1	L2	T
UHS-6125	6	12	5	5.7	7.2	2	UHS-30406	30	40	6	7	9	3
UHS-11.219.25	11.2	19.2	5	5.7	7.2	2	UHS-31.541.56	31.5	41.5	6	7	9	3
UHS-12.520.55	12.5	20.5	5	5.7	7.2	2	UHS-32426	32	42	6	7	9	3
UHS-14225	14	22	5	5.7	7.2	2	UHS-35456	35	45	6	7	9	3
UHS-15235	15	23	5	5.7	7.2	2	UHS-35457	35	45	7	8	10	3
UHS-16245	16	24	5	5.7	7.2	2	UHS-35.5456	35.5	45	6	7	9	3
UHS-18265	18	26	5	5.7	7.2	2	UHS-38486	38	48	6	7	9	3
UHS-20285	20	28	5	5.7	7.2	2	UHS-40506	40	50	6	7	9	3
UHS-22.4305	22.4	30	5	5.7	7.2	2	UHS-45556	45	55	6	7	9	3
UHS-23.531.55	23.5	31.5	5	5.7	7.2	2	UHS-45567	45	56	7	8	10	3
UHS-25335	25	33	5	5.7	7.2	2	UHS-47576	47	57	6	7	9	3
UHS-27355	27	35	5	5.7	7.2	2	UHS-50606	50	60	6	7	9	3
UHS-2835,55	28	35.5	5	5.7	7.2	2	UHS-53636	53	63	6	7	9	3

Rcbky

Exemplu de comandă a tabelului de dimensiuni standard: RCBKY 800 × 770 × 18 (D × D × H)
Numărul produsului	D	d	H	DIN	L1	L2	Zmin
Rcbky25022516	250	225	16	247	18	21.5	10
Rcbky25523016	255	230	16	252	18	21.5	10
Rcbky26524016	265	240	16	262	18	21.5	10
Rcbky27525016	275	250	16	272	18	21.5	10
Rcbky28025516	280	255	16	277	18	21.5	10
Rcbky30027516	300	275	16	297	18	21.5	10
Rcbky30528016	305	280	16	302	18	21.5	10
Rcbky32029516	320	295	16	317	18	21.5	10
Rcbky32530016	325	300	16	322	18	21.5	10
Rcbky34031516	340	315	16	337	18	21.5	10
Rcbky34532016	345	320	16	342	18	21.5	10
Rcbky35032516	350	325	16	347	18	21.5	10
Rcbky35533016	355	330	16	352	18	21.5	10

Tabel de dimensiuni standard
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
3	8.5	4	4.4	15	23	5.7	6.3	20	28	5.7	6.3	24	32	7	7.7
6	14	5.7	6.3	16	24	5.7	6.3	20	28	6.5	7.2	24	35	5.7	6.3
8	16	5.7	6.3	16	26	7.3	8	20	30	7.3	8	25	33	5.7	6.3
10	18	5.7	6.3	18	24	5	5.5	22	30	5.7	6.3	25	35	7	7.7
10	20	7.3	8	18	26	5.7	6.3	22	32	7.3	8	25	35	7.3	8
12	20	5.7	6.3	18	28	7.3	8	22	35	10	11	25	40	10	11
12	22	7.3	8	20	28	5.5	6	24	30	5	5.5	25	40	11	12.1

Exemplu de comandă a tabelului de dimensiuni standard: VAD 65 × 75 × 8 (D × D × H)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
20	28	5	6	55	70	9	10	80	90	8	9	110	130	10	11
25	33	5	6	63	75	8.7	10	80	100	12	13	110	130	15	16
28	36	5	6	65	75	8	9	85	100	10	11	110	130	16	17
30	40	6	7	65	85	12	13	90	105	12	13	112	125	10	11
32	42	6	7	65	75	7	8	90	110	10	11	115	135	12	13
32	40	8	9	70	83	10	11	90	110	12	13	115	135	16	17
35	45	6	7	70	85	9	10	90	100	7	8	115	130	10	11
38	48	6	7	70	85	10	11	90	105	11.4	12	120	140	10	11
40	50	6	7	70	90	12	13	95	120	12	13	120	140	12	13
40	50	7.3	8	70	80	6	7	100	120	12	13	130	150	12	13
45	55	7	8	70	80	7	8	105	120	9	10	140	160	13	14
45a	55	6	7	75	90	10	11	105	120	10	11	145	160	10	11
50	65	9	10	75	95	12	13	105	125	12	13	180	200	13	14
50	60	7.3	8	75	90	6	7	110	125	9	10
55	65	9	10	80	90	11.4	12	110	125	10	11
Notă: Garniturile transformate nu sunt limitate de acest tabel și pot fi furnizate în orice dimensiune.

To-a

Specificații Exemplu de comandă: KI-A 50 × 60 × 7 (D × D × H)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
10	18	5.5	6.3	24	32	6	7	40	48	6	7	60	70	7.5	8.5	85	93	6.5	7.5
12	20	5.5	6.3	25	33	6	7	40	48	8	9	63	71	8	9	85	94	15	16
14	22	5.5	6.3	25	33	8	9	42	50	6	7	65	73	8	9	85	97	9	10
16	24	6	7	28	36	6	7	45	53	8	9	65	73	11.5	12.5	90	98	8	9
18	25	5	5.8	28	36	8	9	45	55	7	8	65	75	12	13	90	102	9	10
18	26	6	7	30	38	6	7	50	58	8	9	65	77	9	10	100	108	8	9
20	26	5	5.8	30	38	8	9	50	60	7	8	70	78	8	9	105	113	6.5	7.5
20	28	6	7	32	40	6	7	52	60	5.5	6.3	70	82	9	10	115	124	15	16
22	28	4.5	5.3	32	40	8	9	55	63	8	9	75	83	8	9	118	126	13	14
22	29	5	5.8	32	42	8	9	55	65	7.5	8.5	75	87	9	10	125	133	6.5	7.5
22	30	6	7	35	43	6	7	55	65	10	11	78	86	8	9	145	153	6.5	7.5
22	30	7	8	36	44	6	7	55	65	12	13	80	88	8	9
22	32	8	9	36	44	8	9	60	68	8	9	80	90	10	11
24	30	8	9	38	45	6	7	60	68	13	14	80	92	9	10
