Elementul de ghidare a etanșării hidraulice, la fel ca și celelalte produse de etanșare hidraulică, are modele specifice de subdiviziune. Ruichen SEALS a menținut întotdeauna dezvoltarea produselor și controlul calității. Fiecare model are caracteristici diferite de proiectare și producție și are propriile condiții de muncă și aplicații de muncă mai vizate.

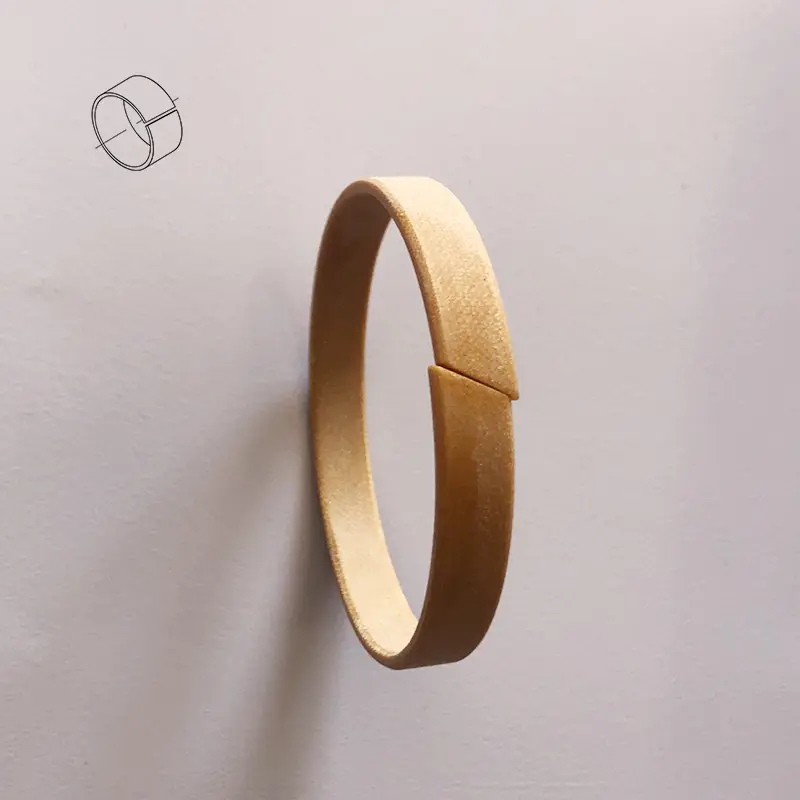

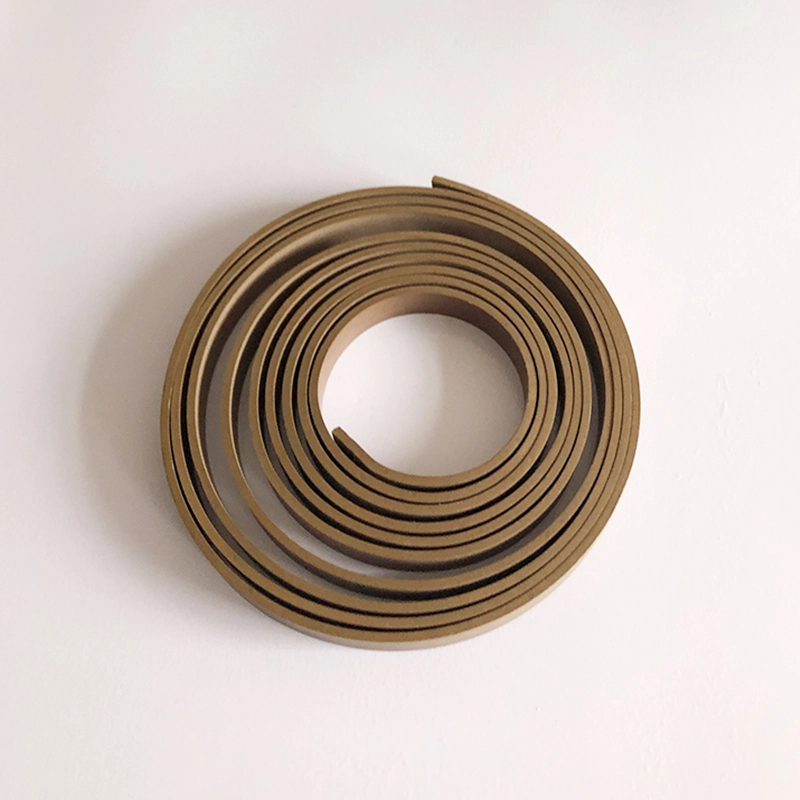

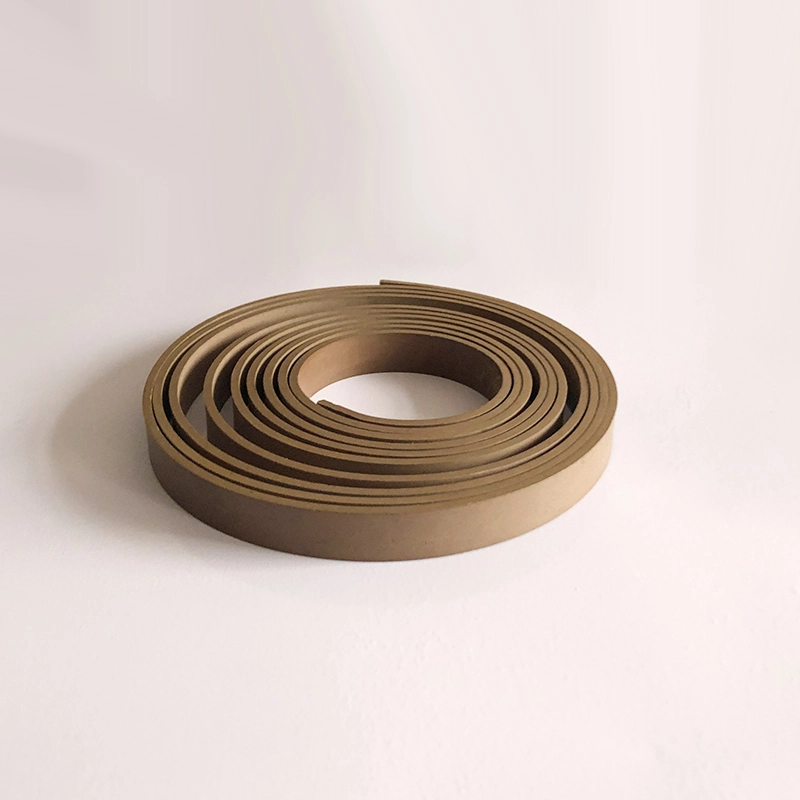

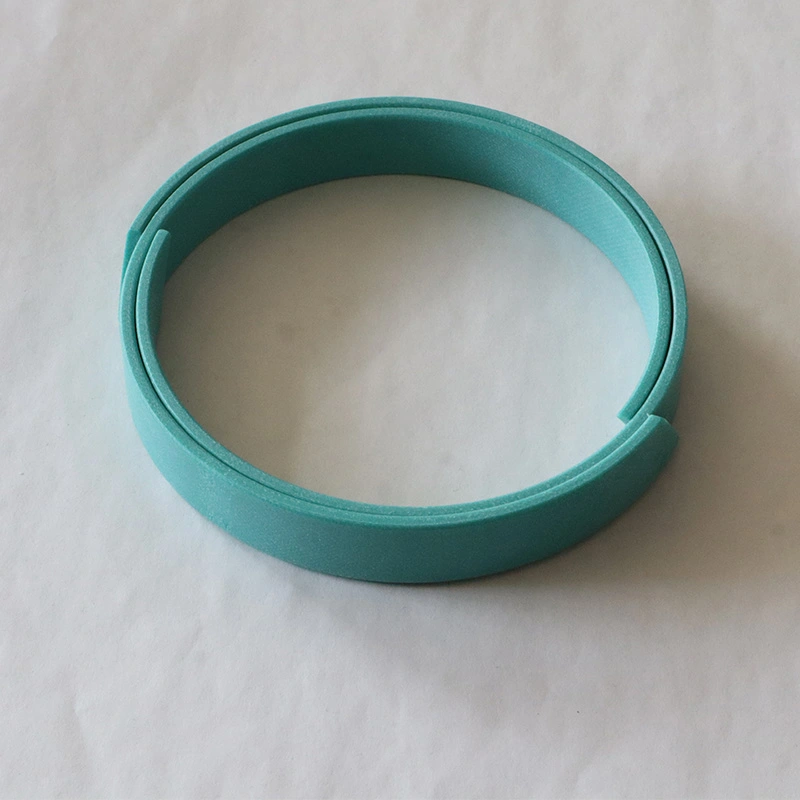

RC1081 Centura de ghidare a politetraetilenului armat are caracteristicile sarcinii mari, uzură scăzută, frecare scăzută și fără târâre din cauza adăugării de pulbere de bronz și a altor materiale la materialul PTFE. RC1082 Centura de ghidare fenolică consolidată cu pânză are o capacitate mai mare de încărcare radială decât centura de ghidare a PTFE datorită utilizării materialului fenolic consacrat de pânză. Ambele curele de ghidare sunt furnizate în rulouri, care pot fi tăiate de către utilizatori pentru o instalare ușoară și evitați contactul metalic pe suprafața glisantă.
Inelul de susținere este o componentă de bază importantă a cilindrului hidraulic. Pentru a se adapta la dezvoltarea de sigilii combinate cu inel glisant și structuri de rulment moale în lume, compania noastră a dezvoltat cu succes inele (centurile) fenolice consolidate cu pânză. Ani de utilizare efectivă au arătat că acest produs a atins sau a depășit nivelul de calitate al produselor străine similare și a fost lăudat pe scară largă de către utilizatori. Tabelul de performanță al inelelor de asistență (centurile) produse de compania noastră poate fi utilizat ca referință. Pistonul și tija pistonului din cilindrul hidraulic reciproc joacă un rol de susținere și călăuzitor.

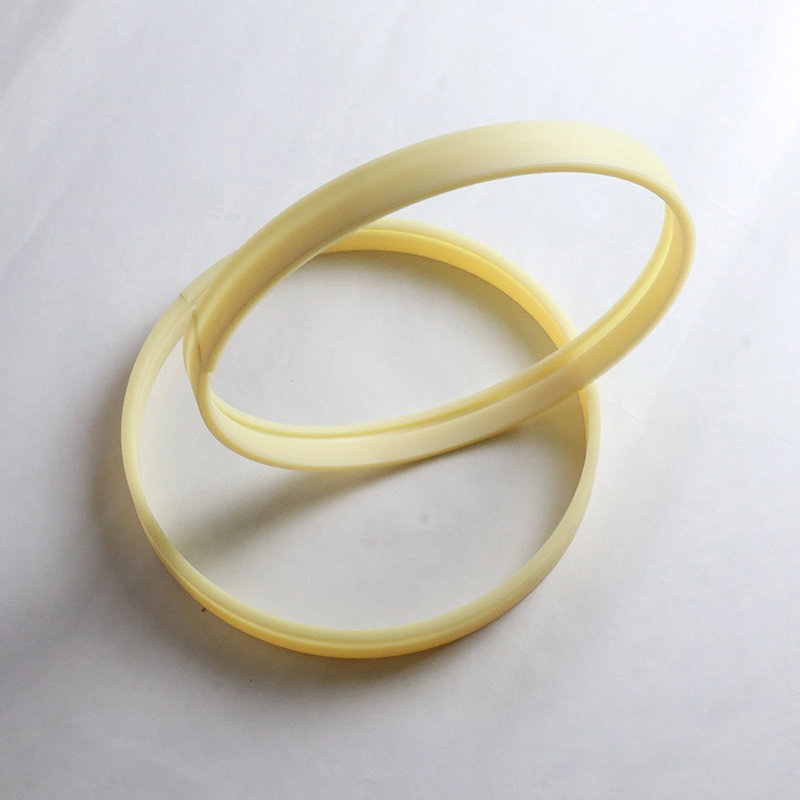

Inel de ghidare non-metallic RCS pentru RCT RCT NE-Metallic Ghid pentru piston

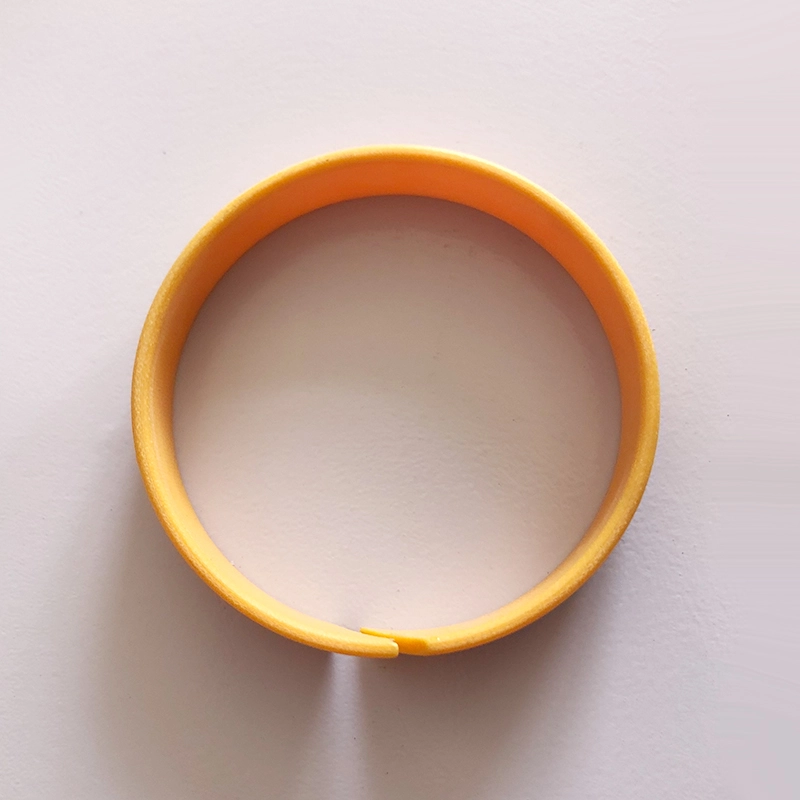

Pentru pistonul sau tija pistonului care funcționează în cilindrul hidraulic, inelul de uzură are un efect de ghidare precis și poate absorbi forțele radiale. În același timp, inelul de uzură poate preveni contactul metalic al pieselor glisante din cilindrul hidraulic. În comparație cu inelele de uzură metalică, inelele de uzură nemetalice au multe avantaje. Printre ele, inelele de ghidare fenolice și PTFE consolidate cu pânză sunt disponibile în tăierea la fața locului și tipuri gata de utilizare.
1.. Rezistență la uzură bună
2. Evitați contactul metalic
3. Poate suprima vibrațiile mecanice
4. Datorită efectului de centrare al inelului de uzură, este permis un spațiu radial mai mare
5. canelură simplă și ușor de instalat
Cost redus de întreținere Pe baza avantajelor de mai sus, este utilizat pe scară largă

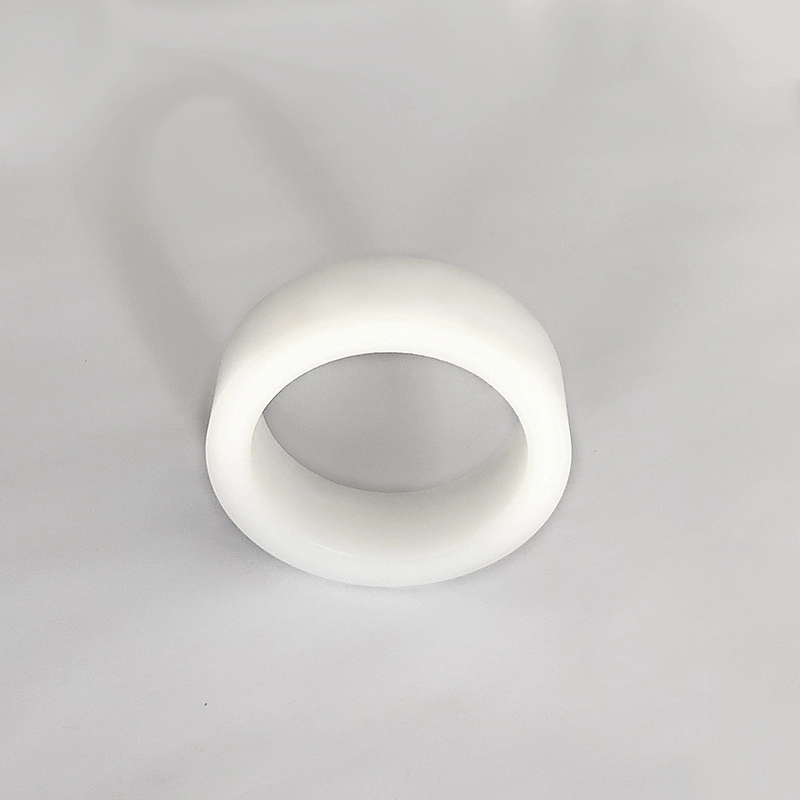

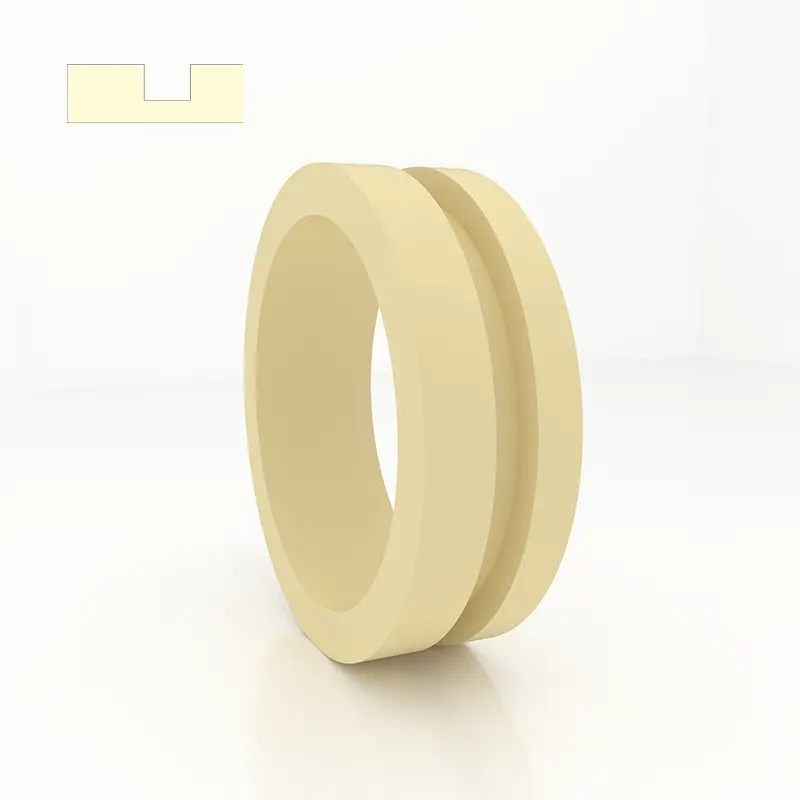

Mânecă de ghid

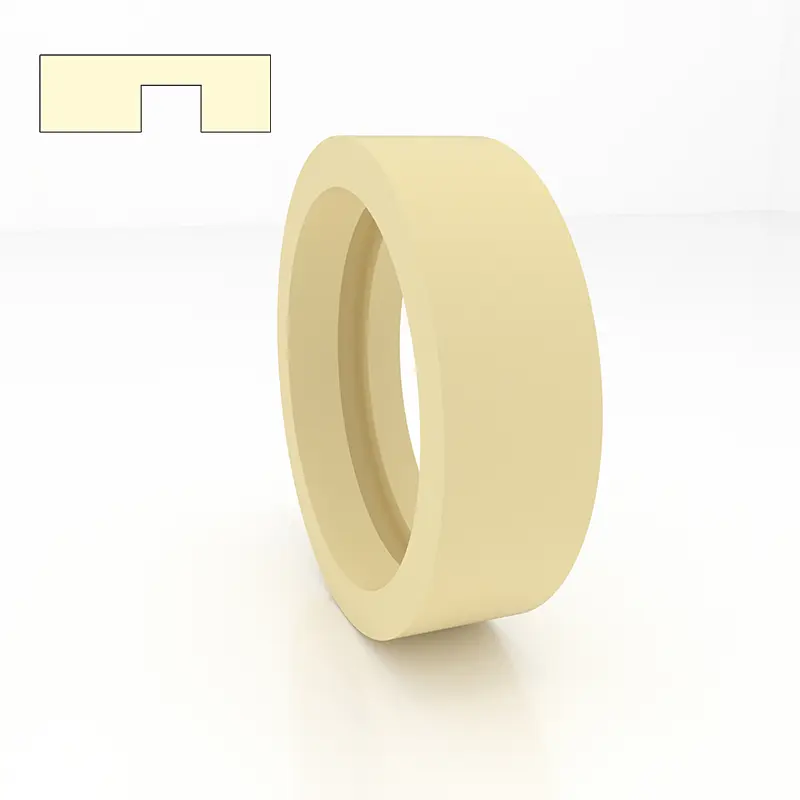

GFAI este un mânecă de ghidare pentru tija pistonului, care susține și ghidează tija pistonului și are, de asemenea, o funcție rezistentă la praf. Mânecile de ghidare GFI și GFA sunt mâneci de ghidare pentru tija pistonului, care susține și ghidează tija pistonului.

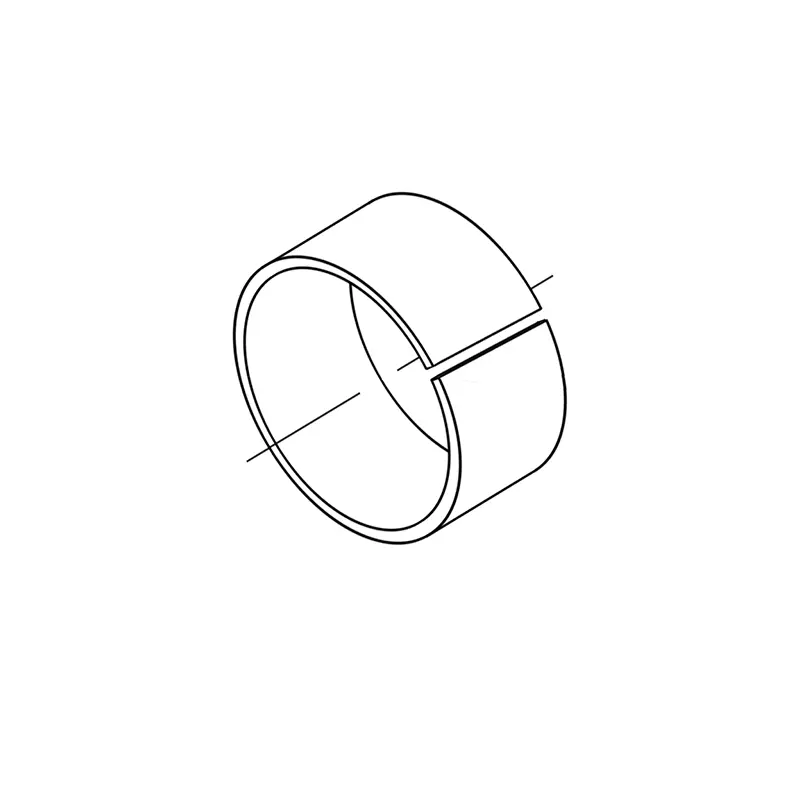

Inelul de ghidare RCSF-1 este din placă de oțel ca bază, pulbere de bronz sinterizat la mijloc și un amestec de politetrafluoroetilenă și fibră rulată pe suprafață. Caracteristici: 1. Amestecul de PTFE și Fibre este de 0,01-0,03 mm, formând o peliculă de transfer pentru a proteja suprafața duală și are proprietăți auto-lubrifiante; 2. Stratul de pulbere de cupru este de 0,2-0,3 mm, cu o capacitate bună de încărcare și rezistență la uzură, o conductivitate termică bună; 3. Oțel cu conținut scăzut de carbon, care oferă o capacitate bună de încărcare și o conductivitate termică.
Inelul de ghidare a bronzului de tip RCFB este confecționat din bronz CUSN8 ca material de bază și este o bucșă economică, cu o capacitate ridicată de încărcare și o rezistență bună. Suprafața de lucru a produsului RCFB090 este acoperită cu găuri obișnuite de ulei de diamant, iar suprafața de lucru a produsului RCFB092 este acoperită cu găuri de ulei obișnuite, care joacă rolul depozitării uleiului. Este mai ușor să formați un film de ulei la începutul mișcării, reducând astfel rezistența inițială de frecare.
Caracteristici și aplicații ale produsului:
Exemplu de comandă:

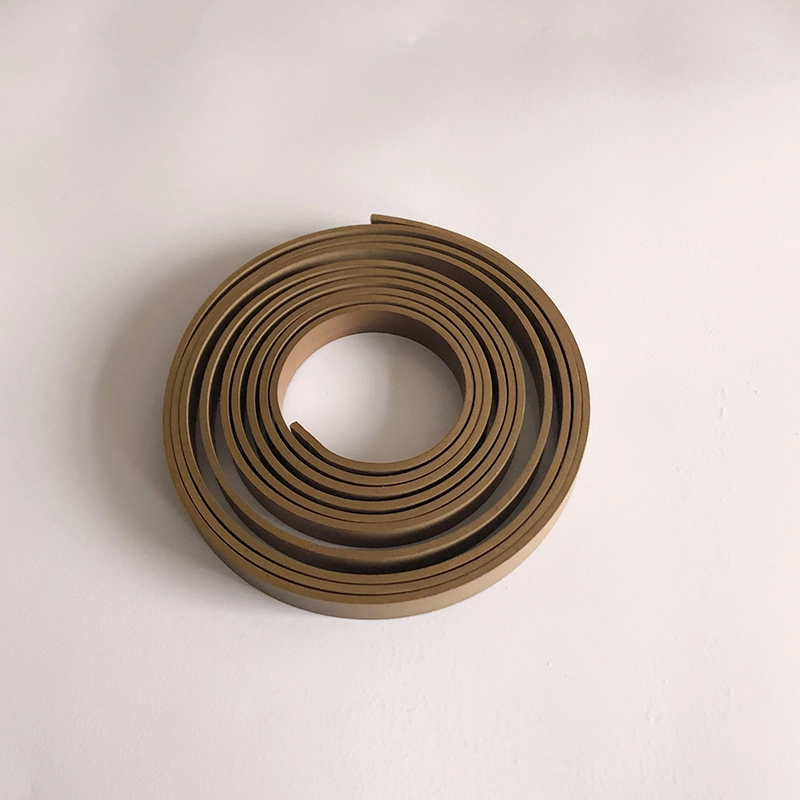

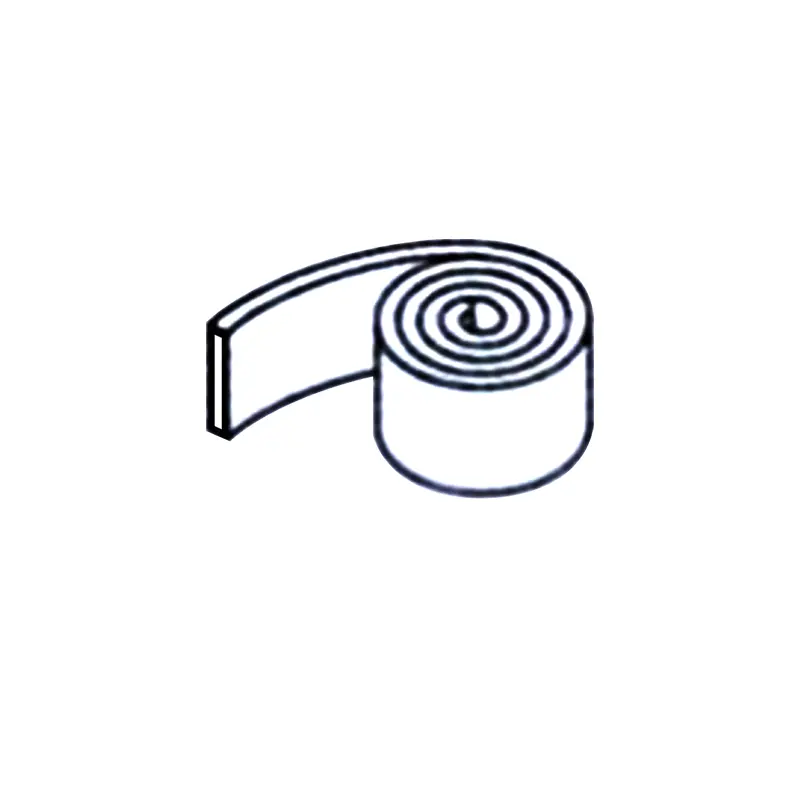

Ghid PTFE Exemplu de comandă a bandelor RC1081—9.7x2.5
Exemplu de comandă a bandelor de pânză fenolică RC1082—9.7x2.5

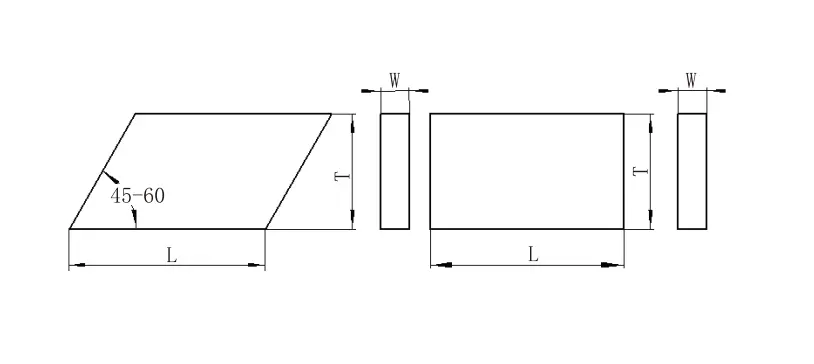

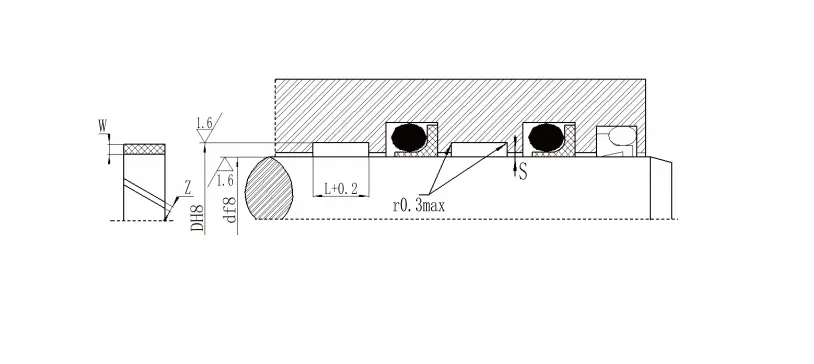

Calculul lungimii de tăiere
Pentru arbore: l = 3,1 (d+w) pentru gaură: l = 3,1 (d-w)
L --- Lungimea inelului D --- Diametrul arborelui D --- Diametrul găurii W --- Grosimea inelului Z --- Cleararea tăiată

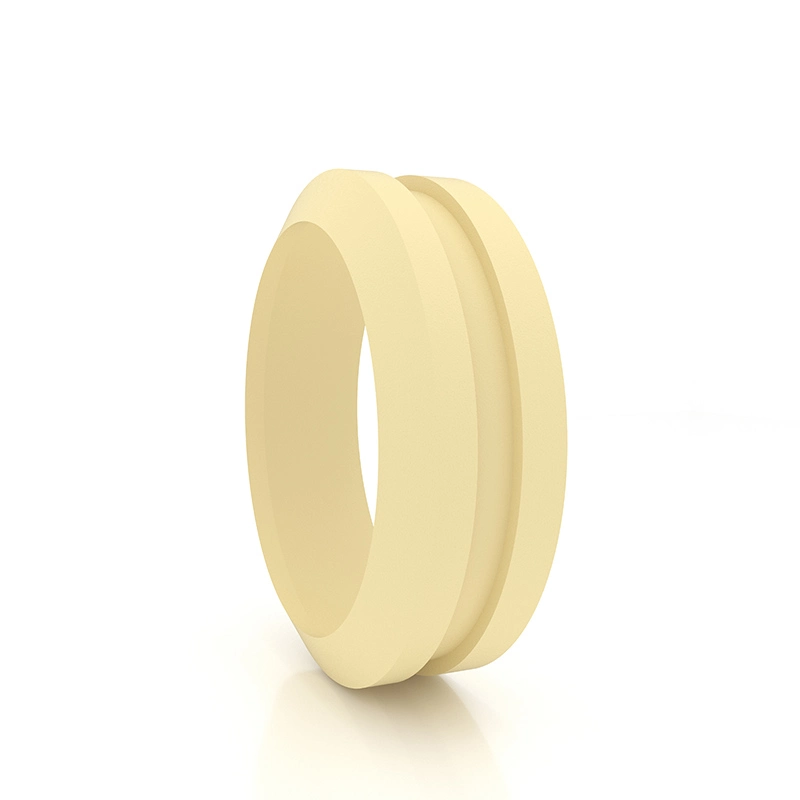

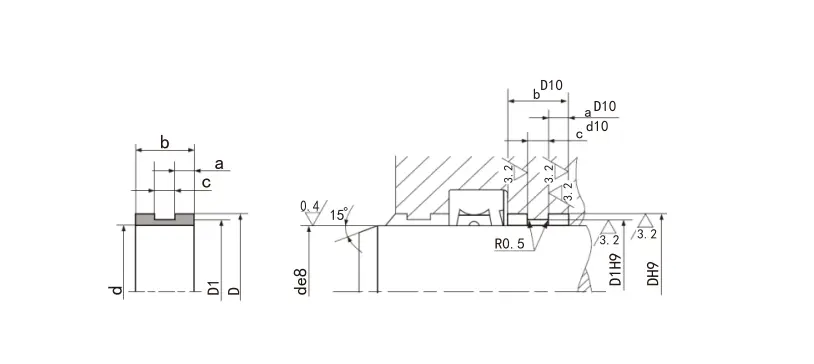

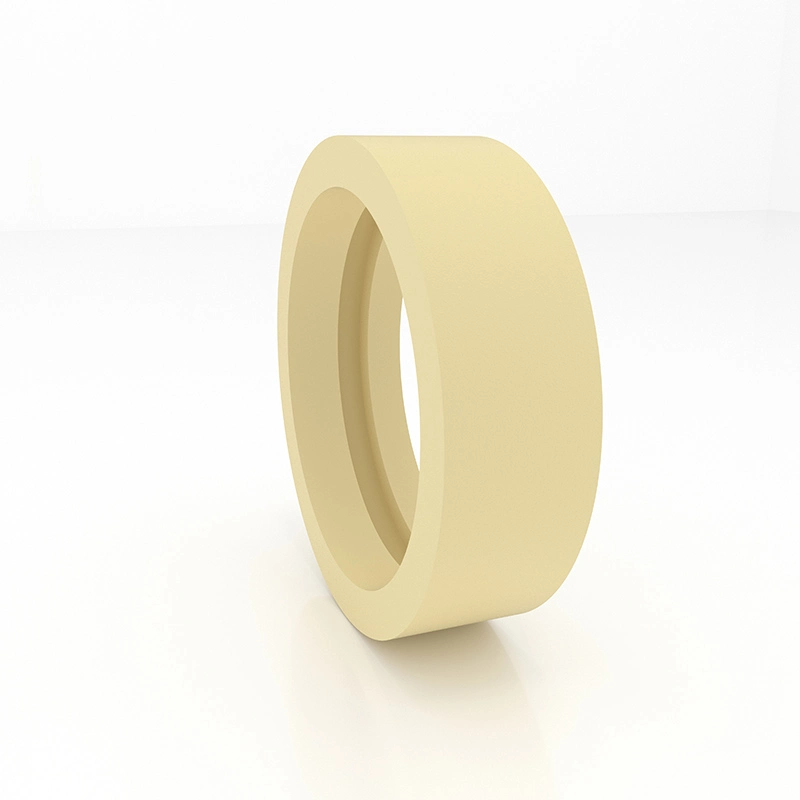

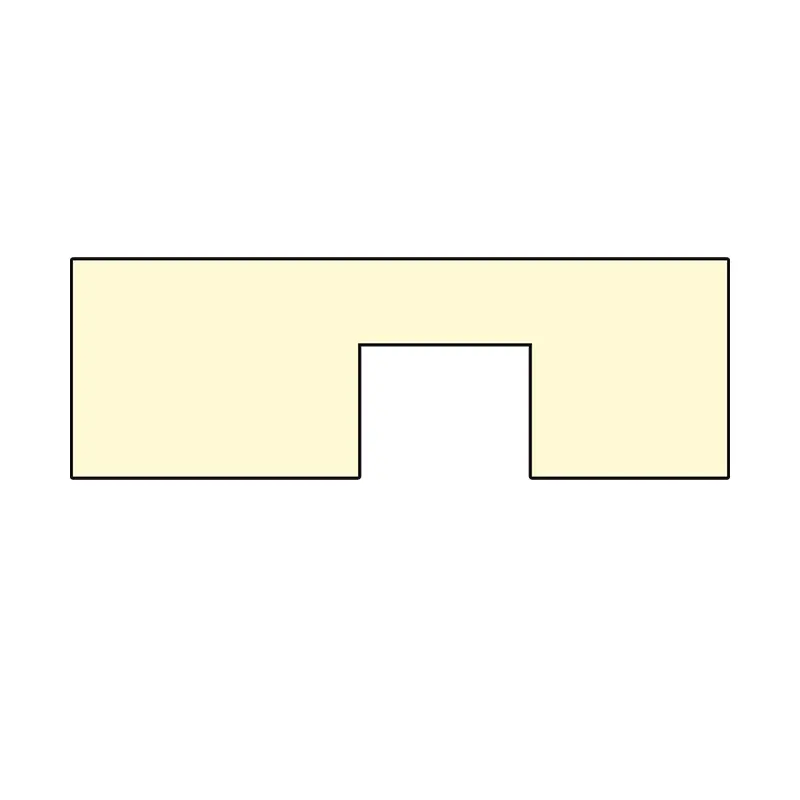

Ghid cu mânecă gfai

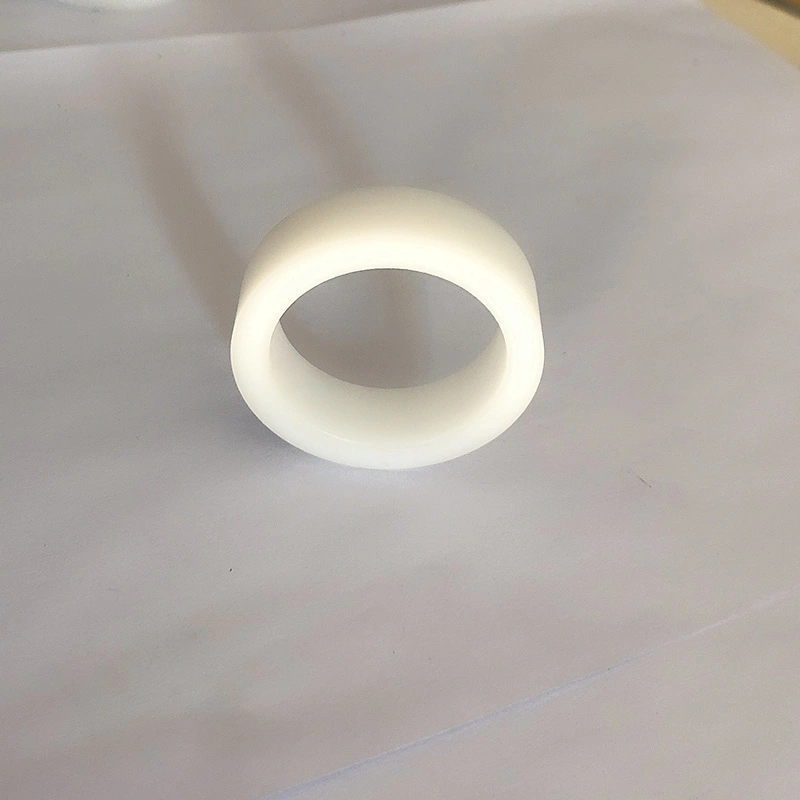

1. Performanță și utilizare: Ghidul mânecă GFAI este un manșon de ghidare pentru tija pistonului, care susține și ghidează tija pistonului și are o funcție rezistentă la praf.
2. Material: Nylon PA, polioximetilen POM și Polytetrafluoroetilen PTFE.
3. Condiții de lucru: Temperatura de lucru: -55 ～+225 ° C (PTFE este utilizat peste 120 °).
4. Standard de proiectare: Când proiectați și selectați, consultați seria FAI a companiei foamei.
5. Metoda de marcare și comandă: Ghidul manșonului GFAI este marcat cu numărul de comandă, Exemplu: GFAI-0600 PTFE

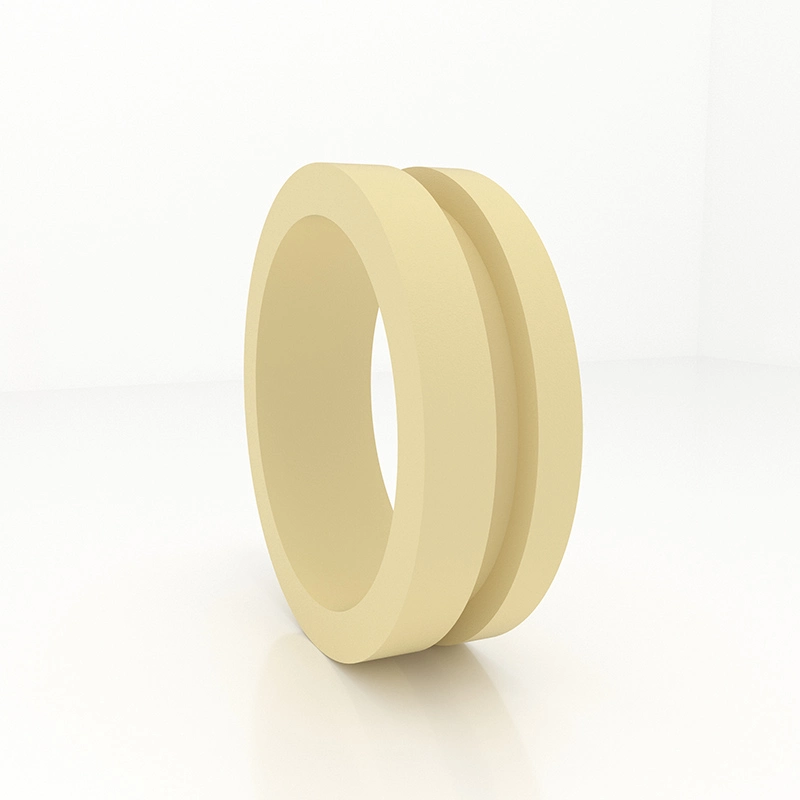

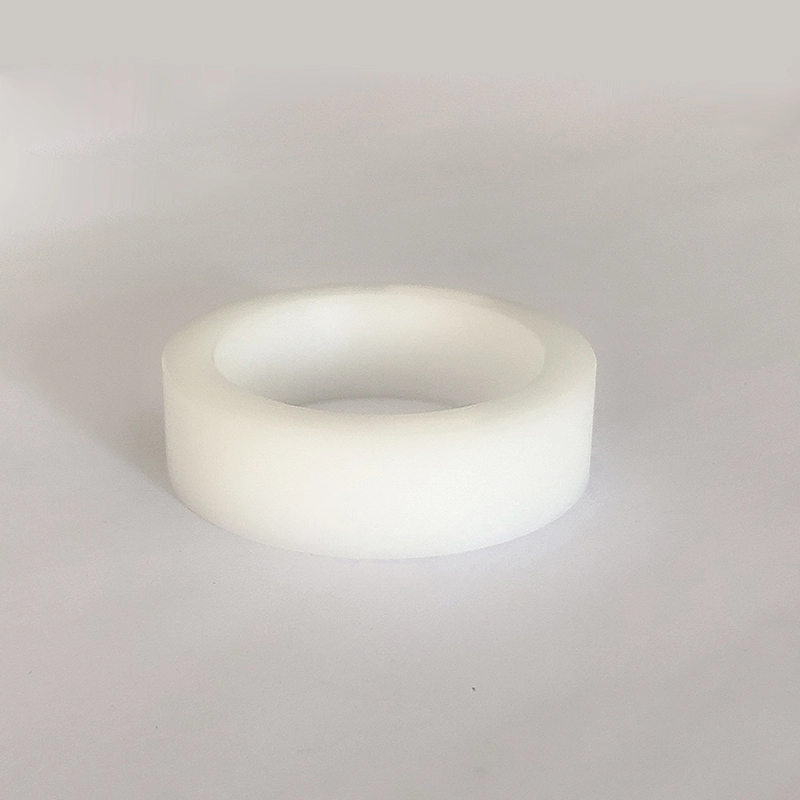

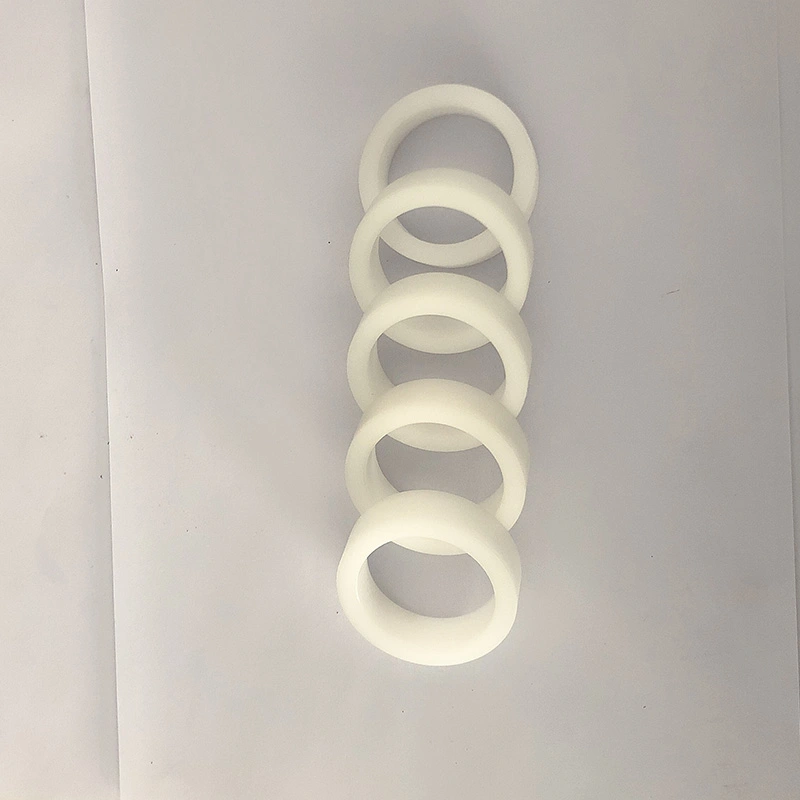

Ghid cu mânecă GFI
1. Performanță și utilizare: Ghidul mânecă GFI este un manșon de ghidare pentru tija pistonului, care susține și ghidează tija pistonului.
2. Material: Nylon PA, polioximetilen POM și Polytetrafluoroetilen PTFE.
3. Condiții de lucru: Temperatura de lucru: -55 ~+255 ° C (PTFE este utilizat peste 120 ° C)
4. Standard de proiectare: Când proiectați și selectați, consultați seria FI a foamei.
5. Metoda de marcare și comandă: Ghid manșon GFI este marcat cu numărul de comandă, Exemplu: GFI-0360 PA

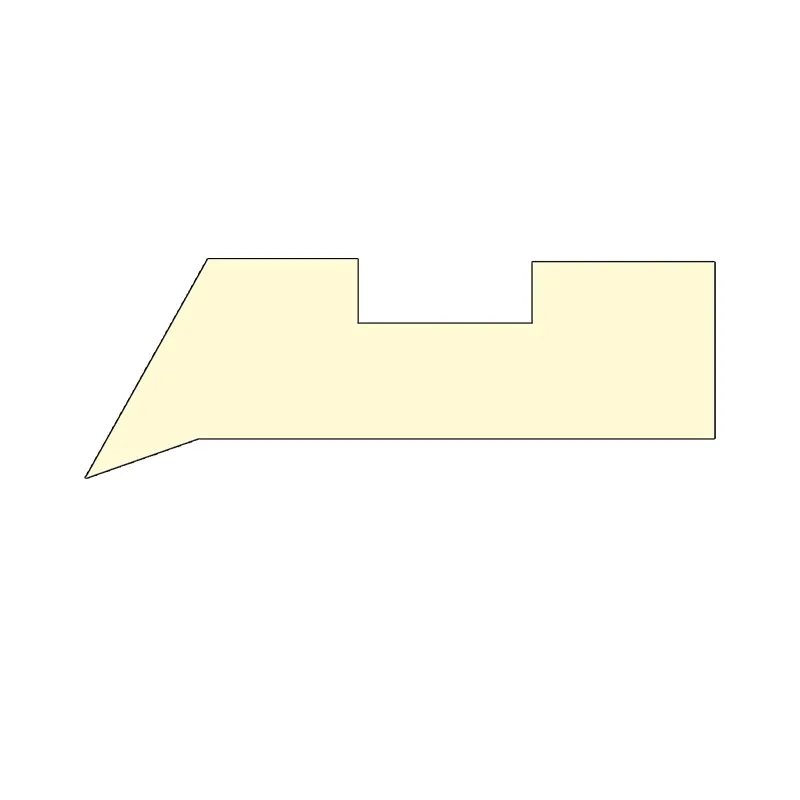

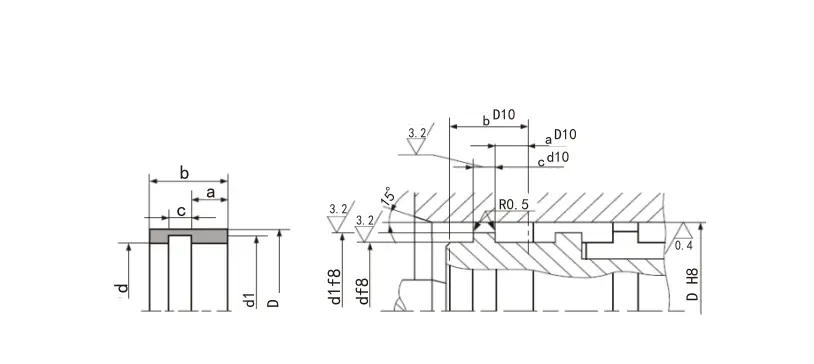

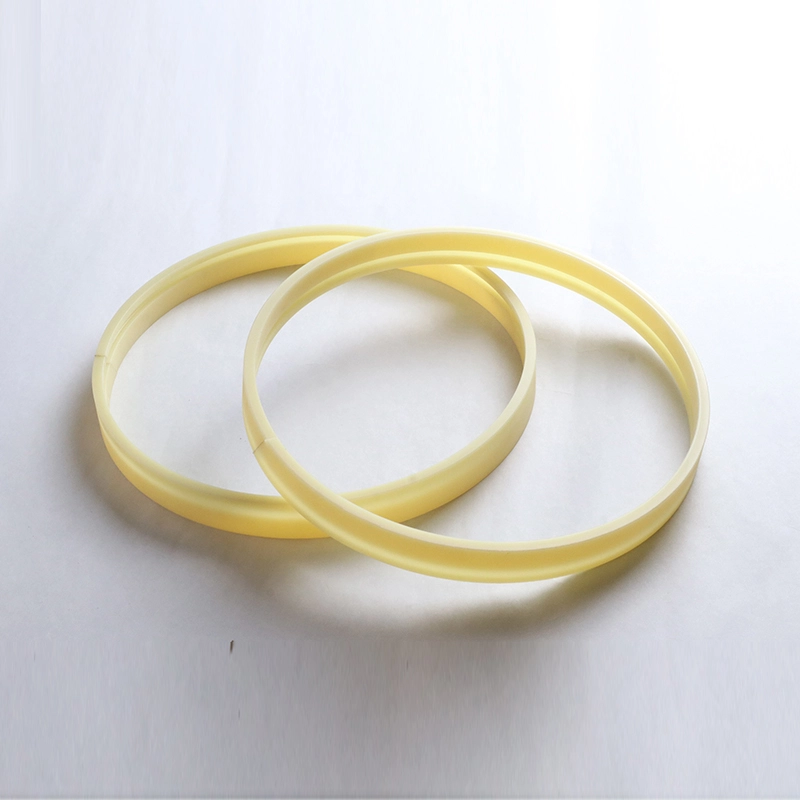

Ghid GFA GFA
1. Performanță și utilizare: Ghidul mânecă GFA este un manșon de ghid pentru piston, care susține și ghidează pistonul.
2. Material: Nylon PA, polioximetilen POM și Polytetrafluoroetilen PTFE.
3. Condiții de lucru: Temperatura de lucru: -55 ~+255 ° C (PTFE este utilizat peste 120c)
4. Standard de proiectare: Când proiectați și selectați, consultați seria FA a foamei.
5. Metoda de marcare și comandă: Ghid manșon GFA este marcat cu numărul de comandă, Exemplu: GFA-0560 PA

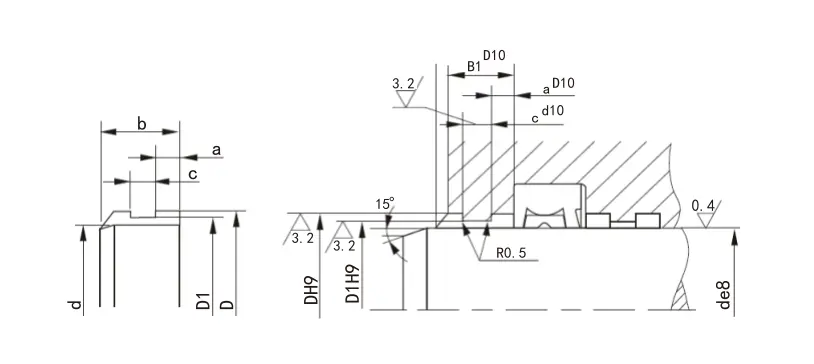

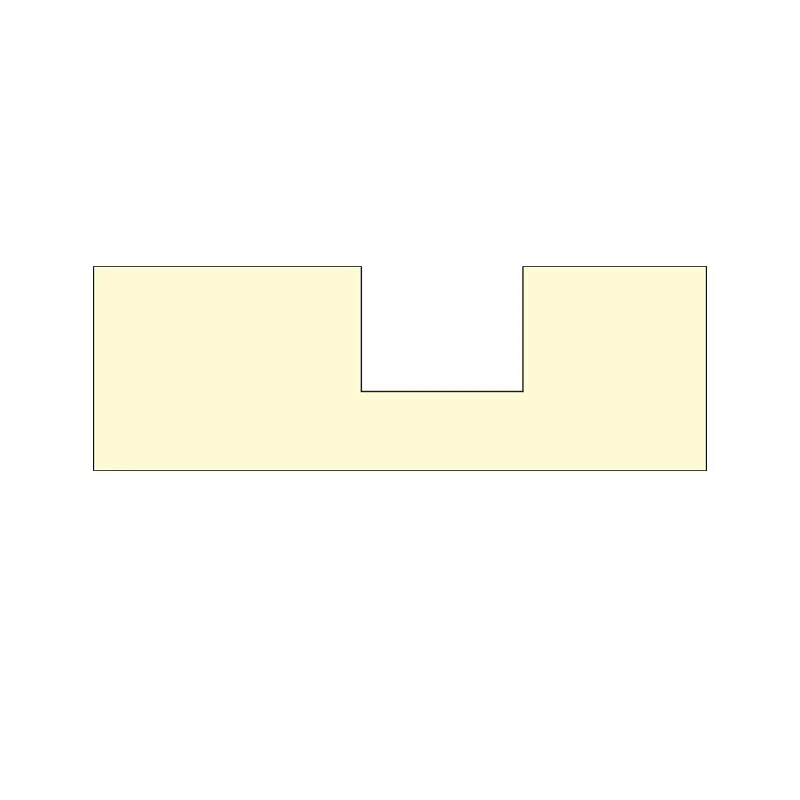

6. Dispozitiv structural:
Specificații:
| Model | Lățimea canelurii H+0,2 |
Grosime T-0.05 |
Grosime t T-0.05 |
Grosime T-0.05 |
Grosime T-0.05 |
Grosime T-0.05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| NOTĂ: Seria Boldface sunt utilizate în mod obișnuit. Dacă produsul necesar nu se află în acest tabel, vă rugăm să ne contactați. | ||||||

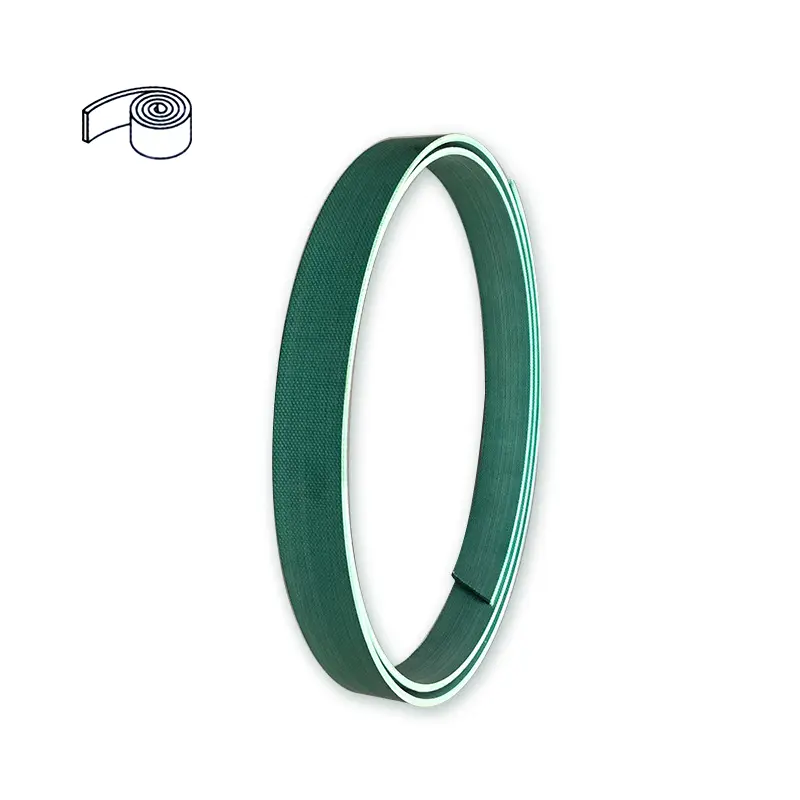

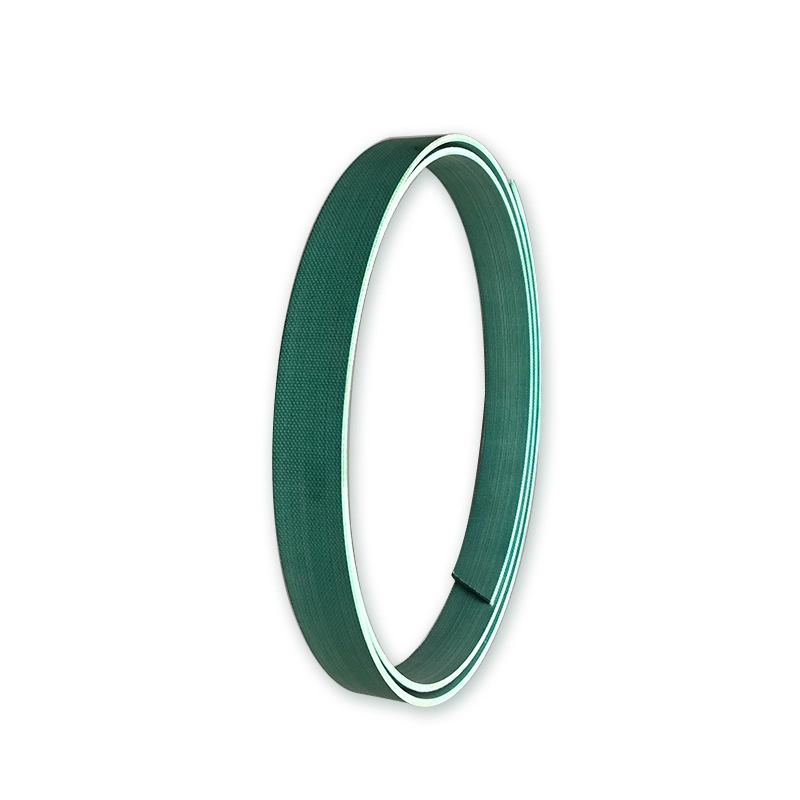

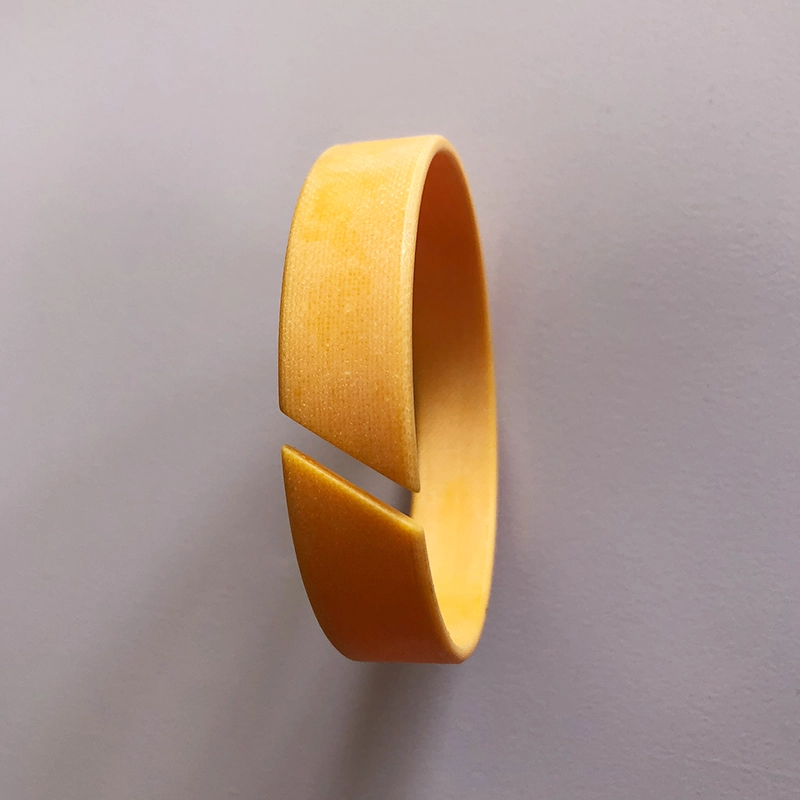

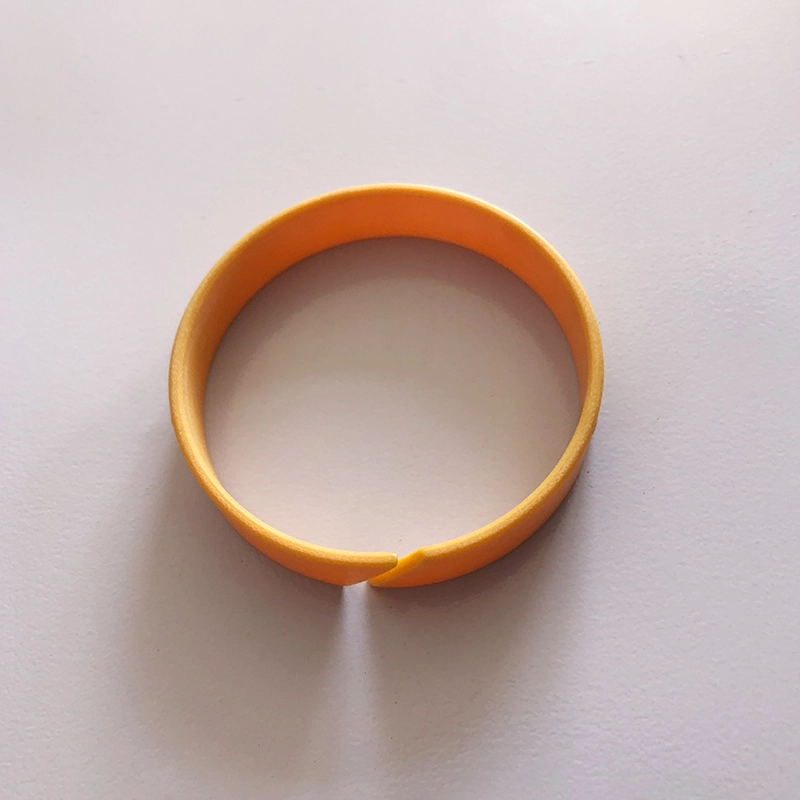

Inel de susținere fenolică consolidată cu pânză (centură)
Inelele de sprijin sunt componente de bază importante ale cilindrilor hidraulici. Pentru a se adapta la dezvoltarea de sigilii combinate cu inel glisant și structuri de rulment moale în lume, compania noastră a dezvoltat cu succes inele (centurile) fenolice consolidate cu pânză. Ani de utilizare efectivă au arătat că acest produs a atins sau a depășit nivelul de calitate al produselor străine similare și a fost lăudat pe scară largă de către utilizatori. Tabelele 1 până la 4 sunt tabelele de performanță ale inelelor de asistență (centurile) produse de compania noastră.
| Sursa de probă | Grosimea inelului de sprijin (mm) | Rezistența la compresiune (MPA) | Rata de modificare a greutății rezistenței la ulei Ulei hidraulic (70 ± 2 ℃*24H） | Forța de rupere (MPA) | Aderență intermediară (KN/M) |
| Fashion+Shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Produsele noastre | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (cu grafit) | 390 | 0.63 | 36.4 | 2.08 |
| Soi de probe | Produsele noastre | Orchot A putut ① | DURATEC900 ① | Turcite47 ② | MT64/5B | Nokwr (Japonez) | POM modificat Pioximetilenă | Pisică (noi) | |
| Valoare măsurată | Indicatori necesari | ||||||||
| Rezistența la compresiune (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Soi de probe | Produsele noastre | Orchot A putut ① | DURATEC900 ① | Turcite47 ② | MT64/5B | Nokwr (Japonez) | POM modificat Pioximetilenă | Pisică (noi) | |
| Valoare măsurată | Indicatori necesari | ||||||||
| Rezistența la compresiune (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Încărcare pe unitate de lungime de contact w (n/mm) | Releul de contact Hertz (N/MM2) | Coeficient de frecare | |||
| Stare de frecare uscată | Stare de ungere a picurării uleiului | ||||
| Produsele noastre | Orchot TLG | Produsele noastre | Orchot TLG | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

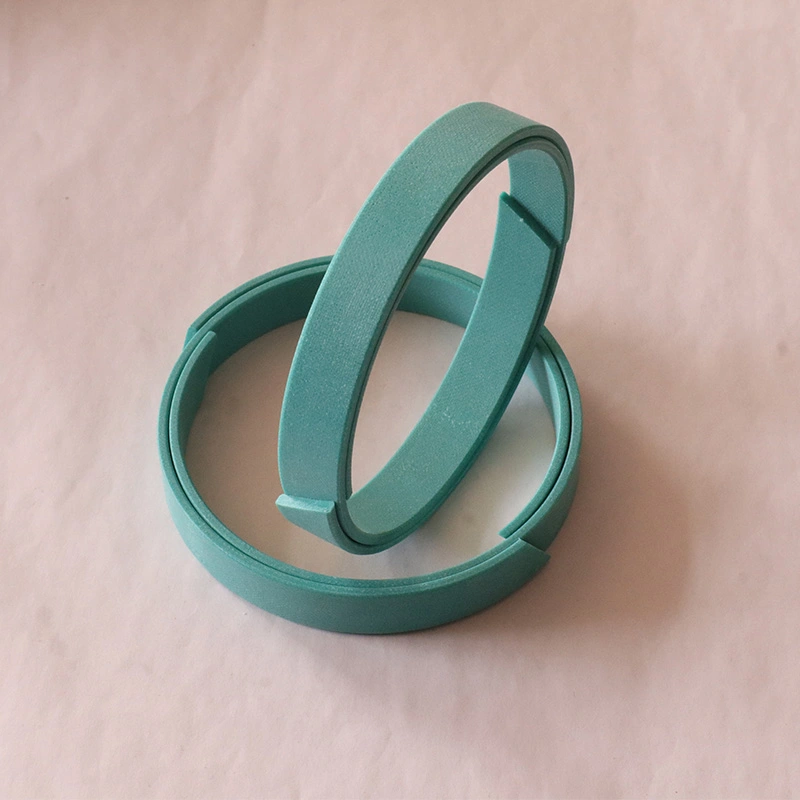

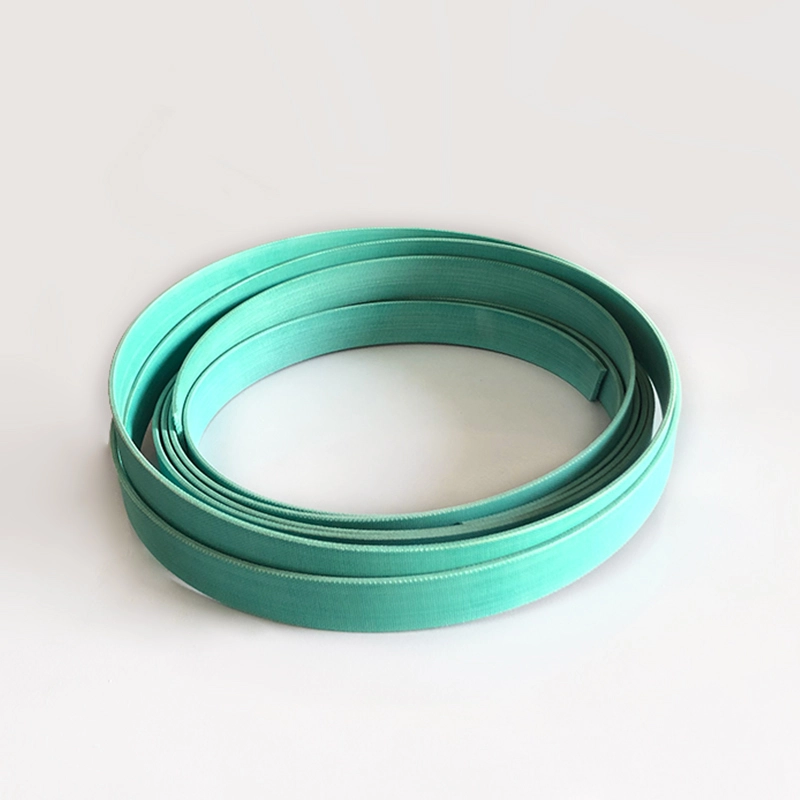

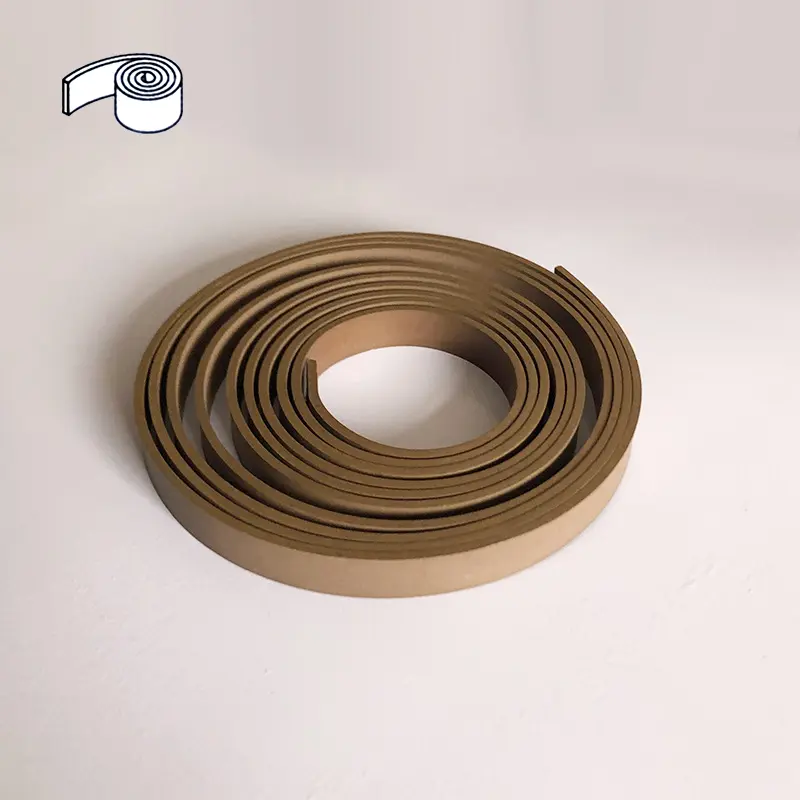

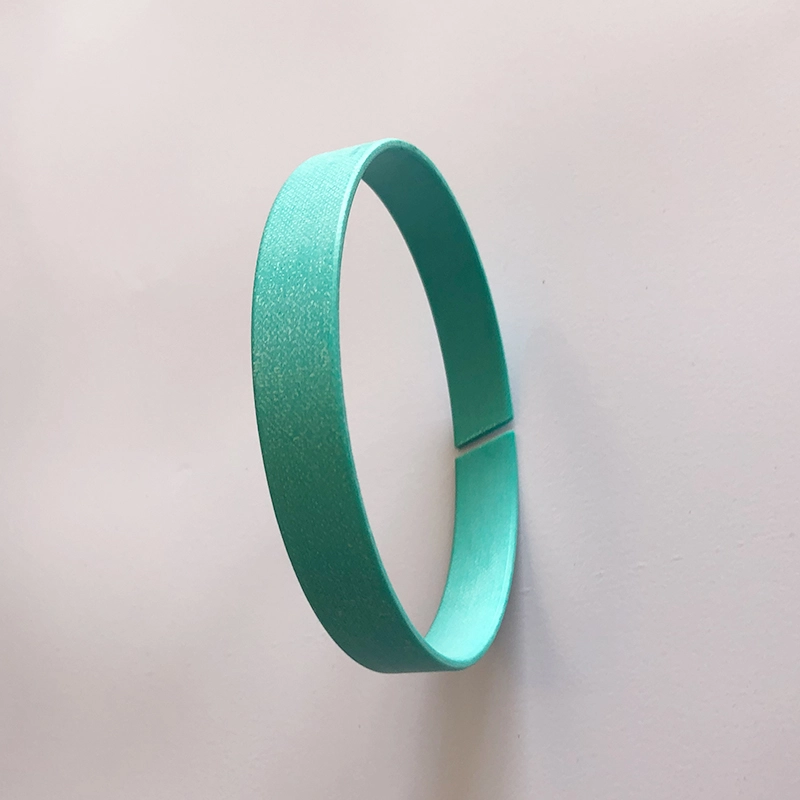

| Centură rezistentă la uzură PTFE (inel) | |
| Material | PTFE+bronz |
| Livra | Rulați (de obicei aproximativ 20 de metri/rulou) sau tăiați la lungimea necesară |
| Avantaje | 1. Frecarea scăzută, fără înfiorare și mușcătură; |
| 2. Poate funcționa bine fără o lubrifiere suficientă; | |
| 3. Rezistent la o varietate de medii, stabilitate chimică excelentă; | |
| 4. Poate găzdui obiecte dure încorporate în inelul rezistent la uzură, reducând obiectele dure care zgârie cilindrul și garniturile, astfel încât în situații cu sarcină grea, folosiți mai multe inele rezistente la uzură; | |
| 5. De asemenea, are o rezistență bună la uzură în situații de mare viteză și cu sarcină ușoară, deci este cel mai utilizat inel rezistent la uzură; | |
| 6. Fără restricții de mărime, pot fi utilizate în situații cu diametrul mare. | |
| Temperatură | -60 ~+200 ℃ |
| Viteză maximă | 15m/s |
| Puterea maximă de extrudare | 15N/mm2 (20 °) |
| 7,5N/mm2 (80 °) | |
| 5N/mm2 (120 °) | |

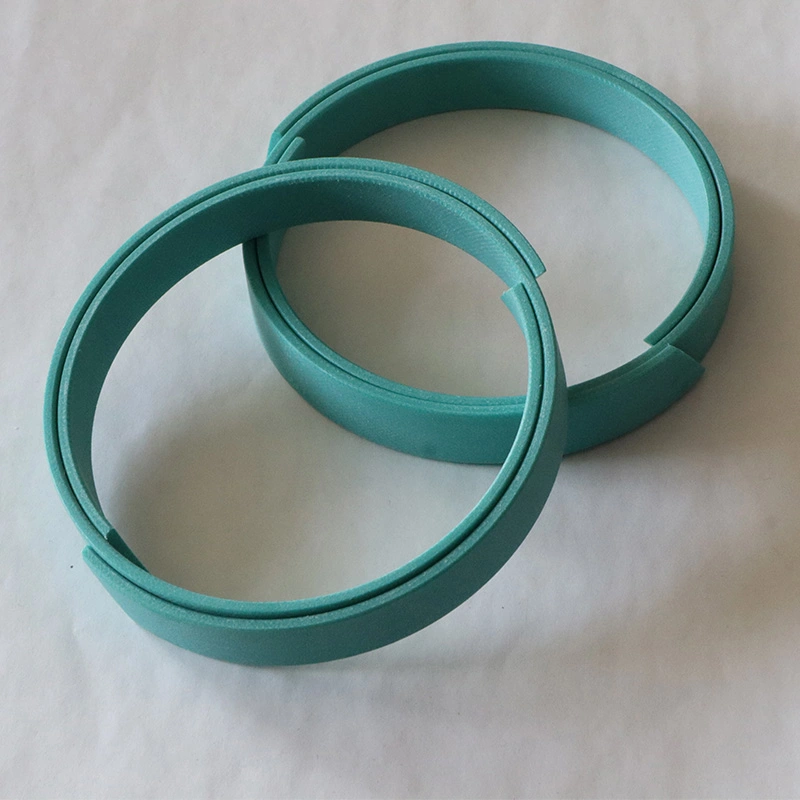

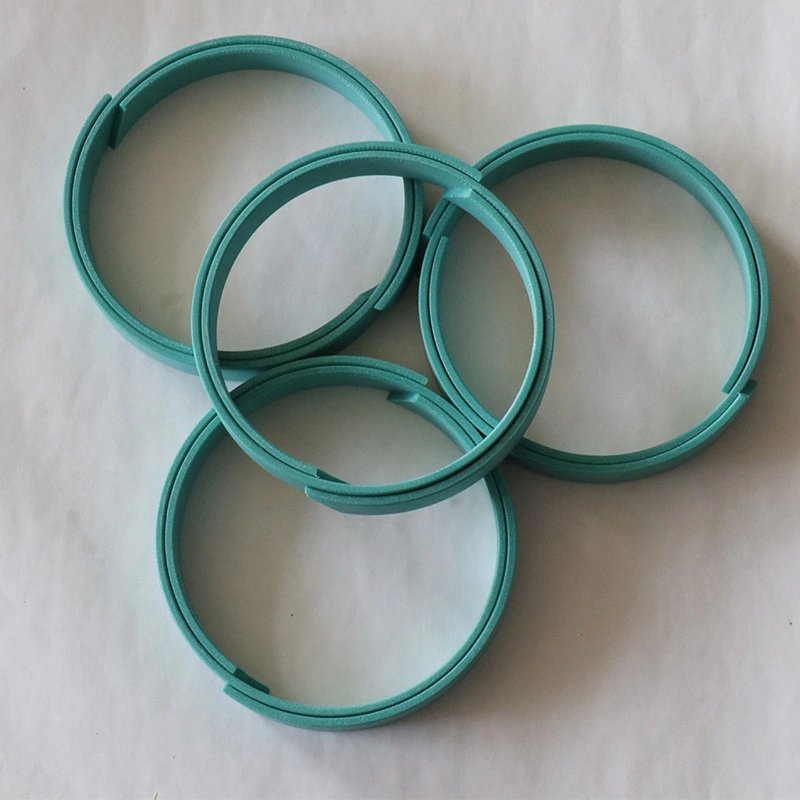

Inel de ghid non-metallic pentru RCS Piston Rod
Inel de ghid non-metallic pentru pistonul RCT
Pentru pistonul sau tija pistonului care funcționează în cilindrul hidraulic, inelul de uzură are un efect de ghidare precis și poate absorbi forțele radiale. În același timp, inelul de uzură poate preveni contactul metalic al pieselor glisante din cilindrul hidraulic. În comparație cu inelele de uzură metalică, inelele de uzură nemetalice au multe avantaje. Printre ele, inelele de ghidare fenolice și PTFE consolidate cu pânză sunt disponibile în tipul de tăiere la fața locului și tipul gata de utilizare.
1.. Rezistență la uzură bună
2. Evitați contactul metal-metal
3. Poate suprima vibrațiile mecanice
4. Datorită efectului de centrare al inelului de uzură, este permis un spațiu radial mare
5. canelură simplă, ușor de instalat
6. Cost redus de întreținere Pe baza avantajelor de mai sus, este utilizat pe scară largă
Materiale:
1. Polytetrafluoroetilen PTFE3 (Material General), PTFE4 (potrivit pentru medii cu vâscozitate scăzută, cum ar fi apa), PTFE1 (cerințe de frecare scăzută, cum ar fi pneumatice)
2. POM POLOXIMETILENE POM sau NYLON PA și materialele sale modificate
3. Rășină de formaldehidă + fibre armate PRIF
Tabelul de comparație a capacității de încărcare a diferitelor materiale (referință)
| Materiale | Capacitatea de încărcare Max (N/MM2) |
| Pulbere de cupru plină de PTFE | 15 (20 ° C); 7,5 (80 ° C); 5 (120 ° C) |
| Fenolic cu pânză | 90 (60 ° C); 40 (80 ° C) |
| Polioximetilenă sau nylon | 25 (60 ° C); 15 (80 ° C) |
| Polioximetilenă sau nylon umplut | 40 (60 ° C); 30 (80 ° C) |
| Netezime | RTMAX (μM) | RA (μM) |
| Suprafață glisantă | ≤2.5 | 0,05-0.3 |
| Fund de canelură | ≤10 | ≤2 |
| Partea groovei | ≤15 | ≤3 |
Seria de specificații a inelului de ghidare a tijei pistonului
| Diametrul tijei | Diametrul inferior | Lățimea canelurii | Grosime | Decalaj |
|
Diametrul tijei | Diametrul inferior | Lățimea canelurii | Grosime | Decalaj |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | D+5 | 25 | 2.5 | 8-33 | |
| 10-50 | D+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D+5 | 25 | 2.5 | 33-134 | |
| 15-140 | D+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | D+8 | 25 | 4 | 10-33 | |
| 20-220 | D+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D+8 | 25 | 4 | 33-70 | |
| 80-400 | D+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
| RCSF-1 Ghid auto-lubrifiant Parametri inelale | |||||||
| Parametri | RCSF-1 | RCSF-1D | RCSF-1B | RCSF-1S | |||
| Bucșe fără plumb | Mânecă specială hidraulică | Bucsa de bază de bronz | Mânecă rezistentă la coroziune din oțel inoxidabil | ||||
 |
 |
 |
 |
||||
| Presiunea maximă a rulmentului (dinamică) | 140N/mm² | 140N/mm² | 140N/mm² | 140N/mm² | |||
| Presiunea maximă a rulmentului (statică) | 250N/mm² | 250N/mm² | 250N/mm² | 250N/mm² | |||
| Mișcare oscilantă | 60N/mm² | 60N/mm² | 60N/mm² | 60N/mm² | |||
| Viteză de alunecare maximă (ungere de ulei) | <2m/s | <2m/s | <2m/s | <2m/s | |||
| Coeficient de frecare μ | Frecare uscată | 0,04 ~ 0,2 | 0,04 ~ 0,18 | 0,03 ~ 0,18 | 0,04 ~ 0,2 | ||
| Lubrifierea uleiului | 0,02 ~ 0,08 | 0,02 ~ 0,08 | 0,02 ~ 0,08 | 0,02 ~ 0,08 | |||
| Valoarea PV maximă (uscat) | 3.6N/mm².m/s | 3.8N/mm².m/s | 4.3N/mm².m/s | 3.6N/mm².m/s | |||
| Valoarea maximă PV (ulei) | 30N/mm².M/S. | 30N/mm².M/S. | 30N/mm².M/S. | 30N/mm².M/S. | |||
| Temperatura de funcționare | -195 ℃ ~+280 ℃ | -195 ℃ ~+280 ℃ | -195 ℃ ~+280 ℃ | -195 ℃ ~+280 ℃ | |||
| Conductivitate termică | 42W/M.K | 42W/M.K | 42W/M.K | 42W/M.K | |||
| Coeficient de expansiune liniară | 11*10-6/K. | 11*10-6/K. | 18*10-6/K. | 15*10-6/K. | |||
| RCFB Tip | |||||||
| Parametru | RCFB090 | RCFB092 | RCFB09G |
|
|||
 |
 |
 |
|
||||
| Densitate | 8,9g/cm³ | 8,9g/cm³ | 8,9g/cm³ |
|
|||
| Rezistență la compresiune | 470N/mm² | 470N/mm² | 470N/mm² |
|
|||
| Conductivitate termică | 60W/M.K | 60W/M.K | 58W/M.K |
|
|||
| Coeficient de expansiune liniară | 18.5*10-6/K. | 18.5*10-6/K. | 18.5*10-6/K. |
|
|||
| Duritate | 90 ~ 120HB | 90 ~ 120HB | 90 ~ 120HB |
|
|||
| Elongaţie | 55% | 55% | 55% |
|
|||
| Numele materialului | Cusn8p | Cusn8p | Cusn8p |
|
|||
| Alte materiale opționale | Cusn6.5p | Cusn6.5p | Cusn6.5p |
|
|||
