Garnituri hidraulice de bază

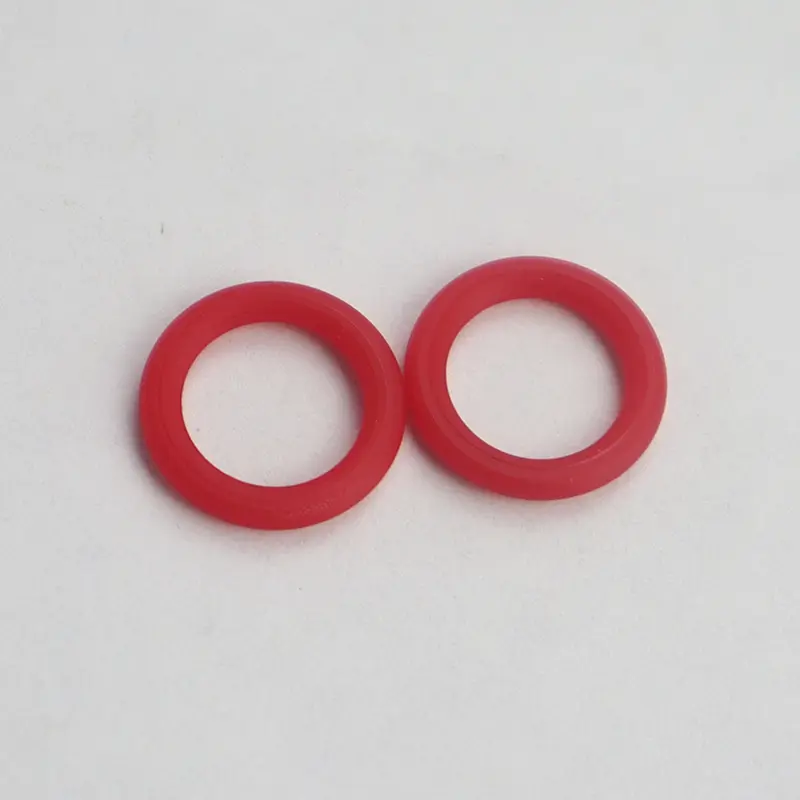

Garniturile hidraulice de bază ale lui Ruichen Seals includ în principal mai multe tipuri de sigilii, fiecare cu propriile avantaje. O inele O sunt utilizate pe scară largă în diferite ocazii de etanșare dinamice și statice, datorită costului scăzut de fabricație și utilizării convenabile. Majoritatea țărilor au formulat o serie de standarde de produse pentru O-Rings, printre care Standardul American (AS568), standardul japonez (JISB2401) și Standardul Internațional (ISO 3601/1) sunt mai frecvente. Standardele naționale sunt GB3452.1 și GB1235.

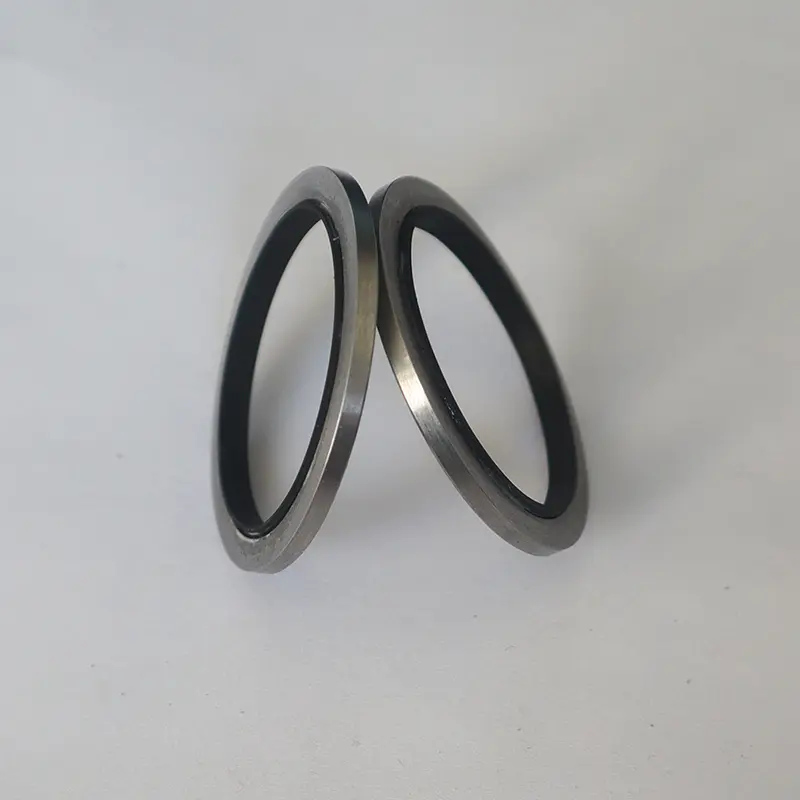

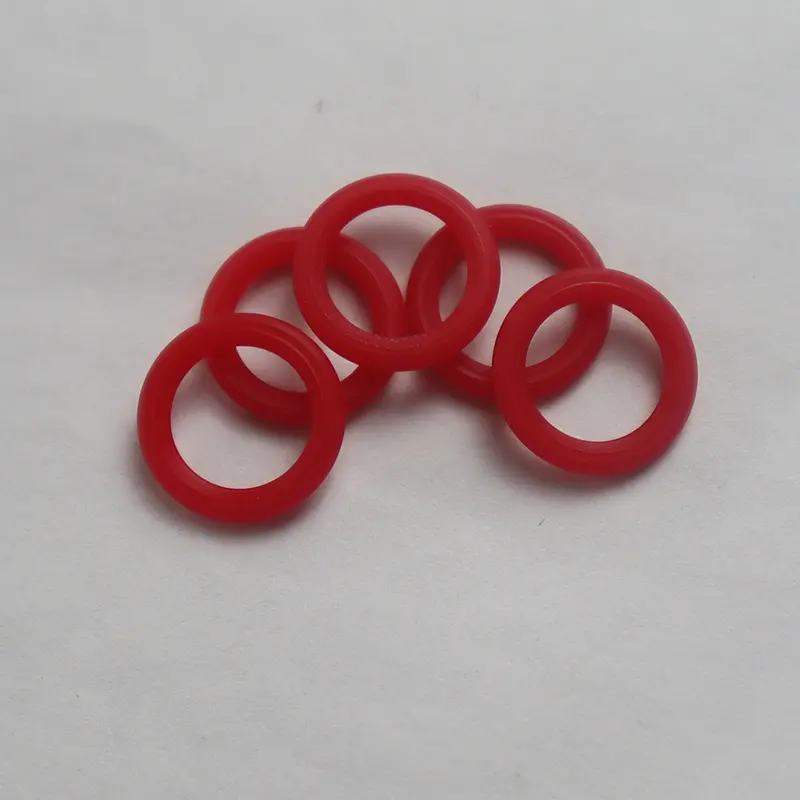

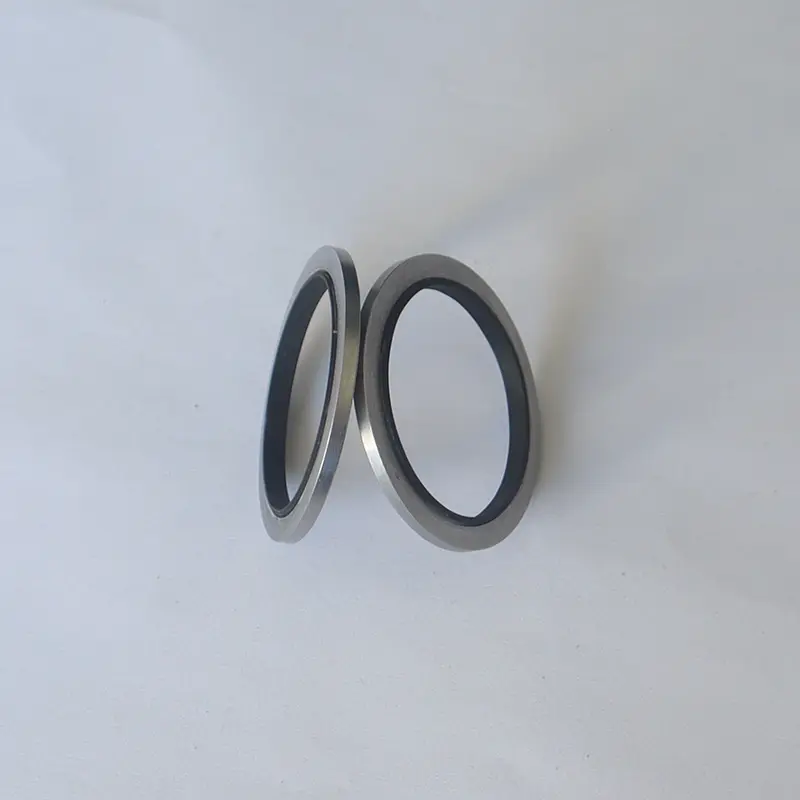

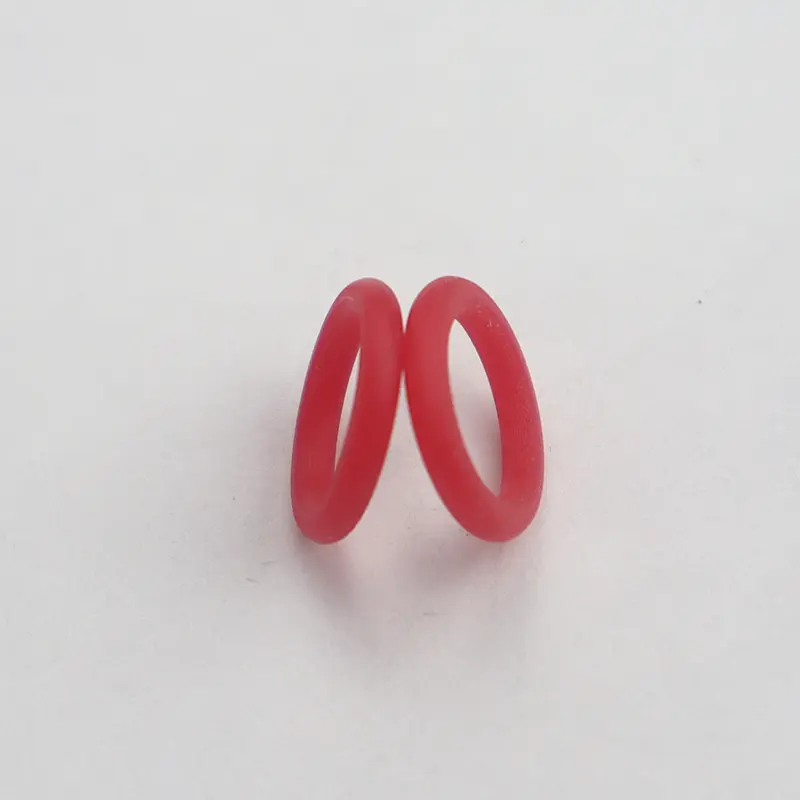

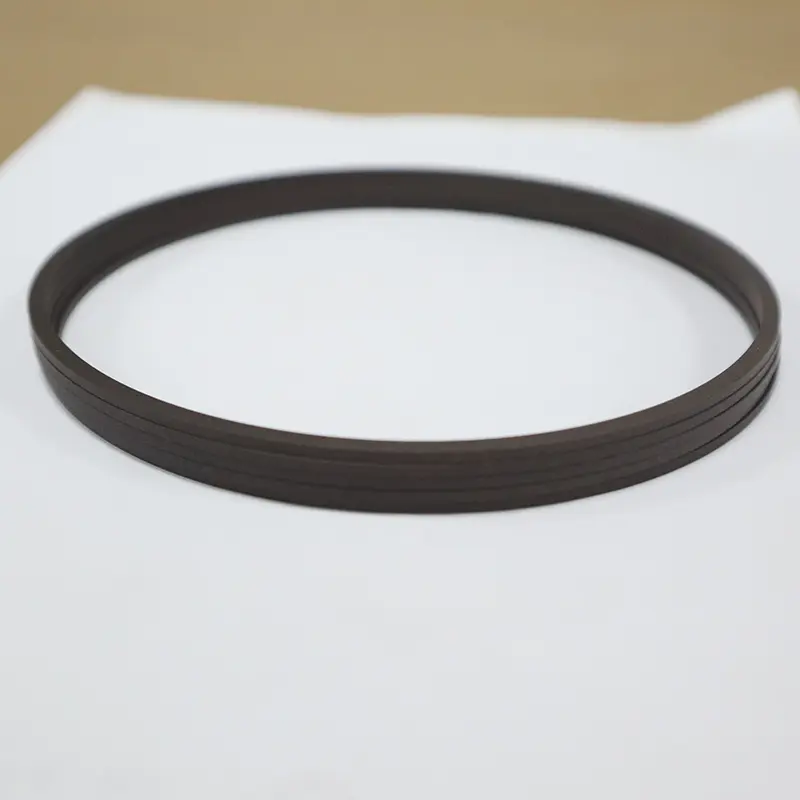

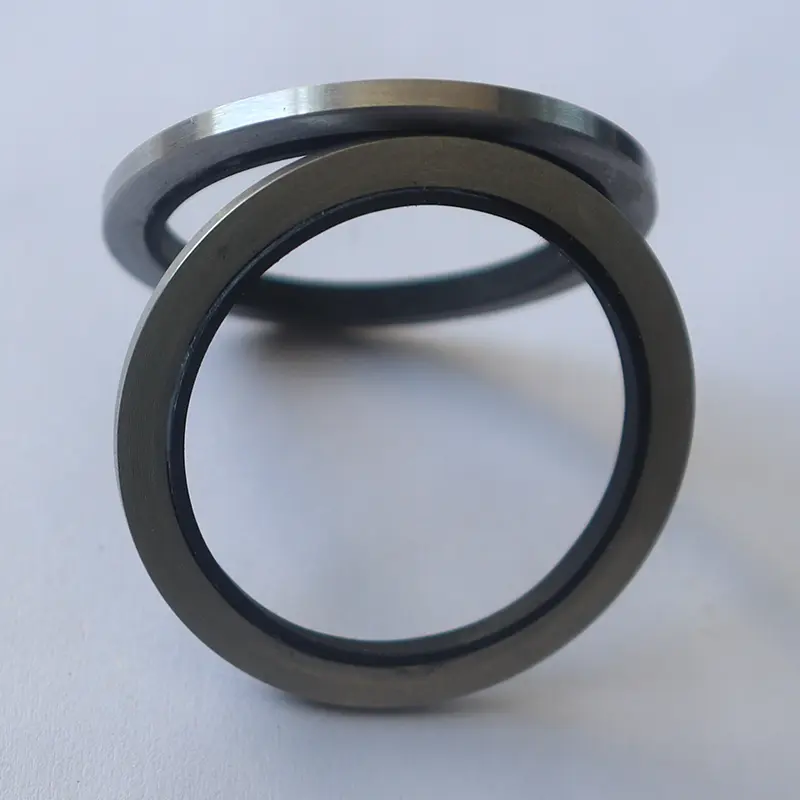

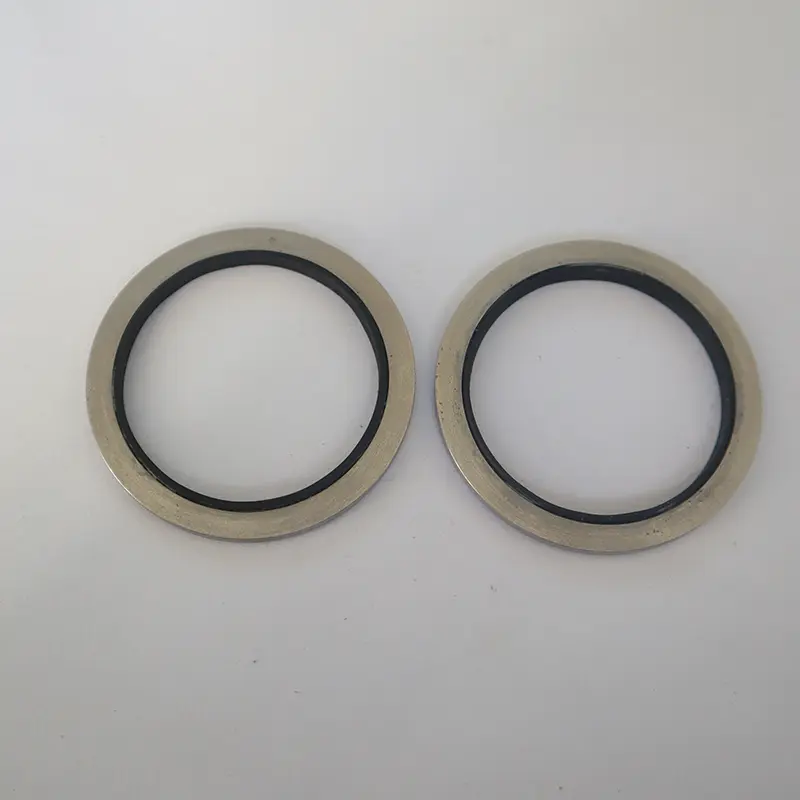

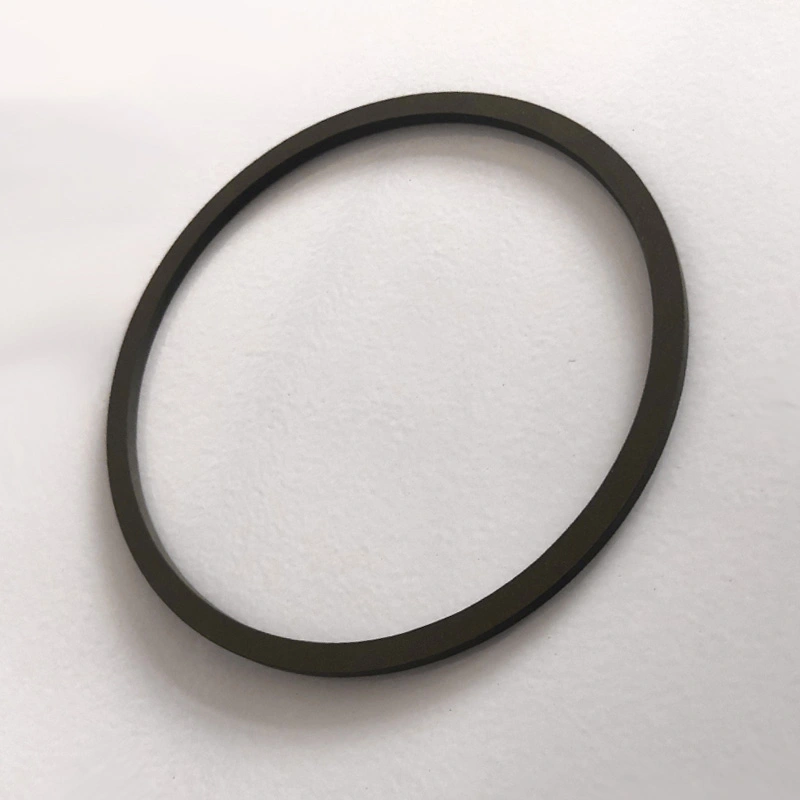

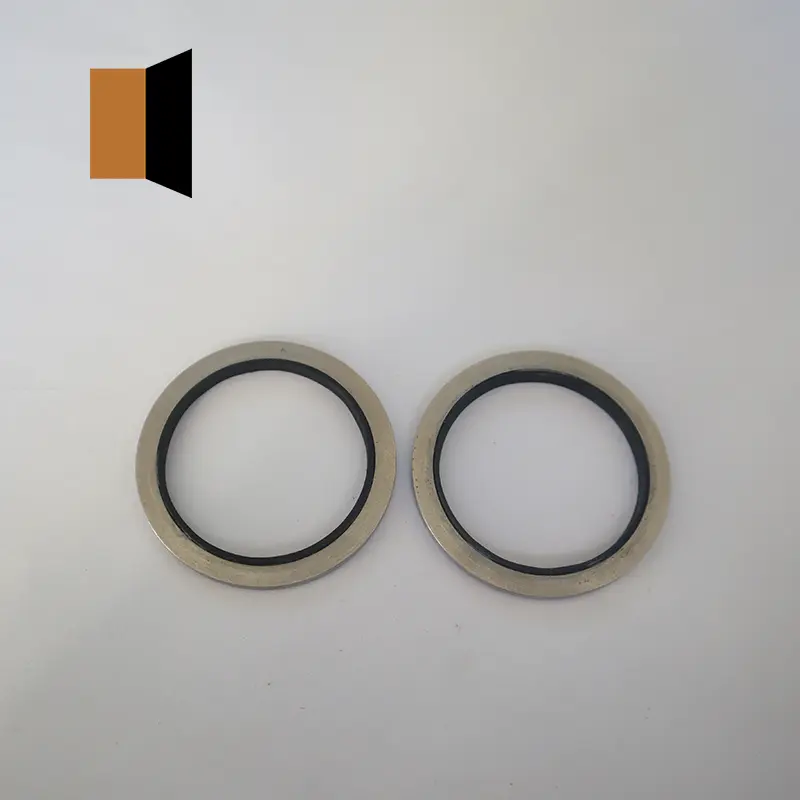

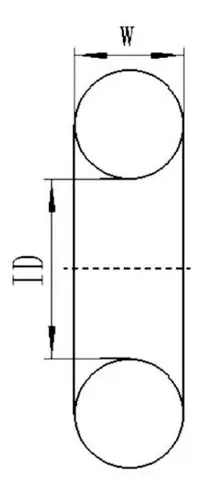

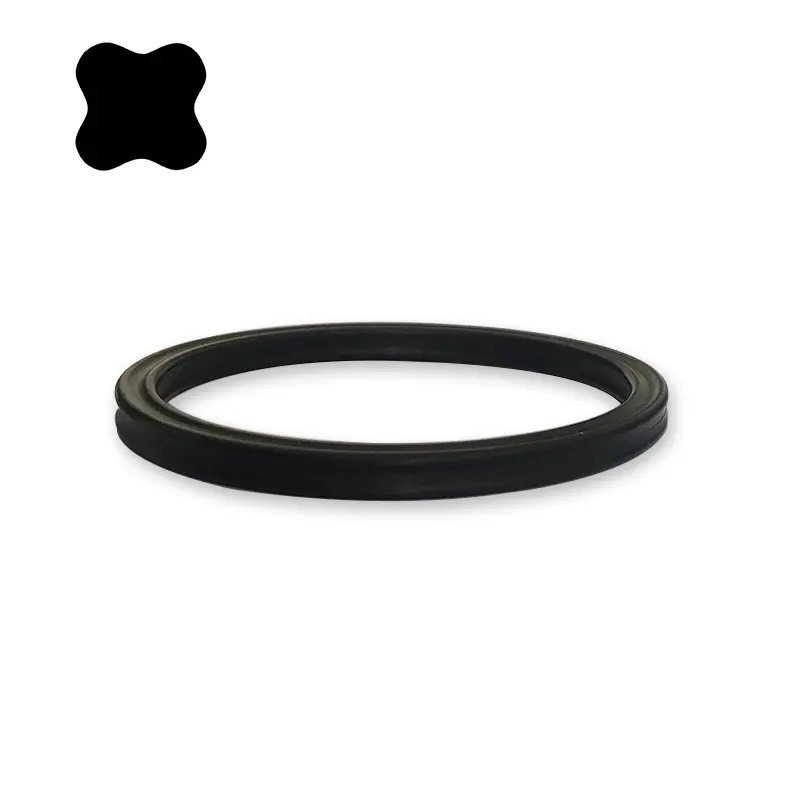

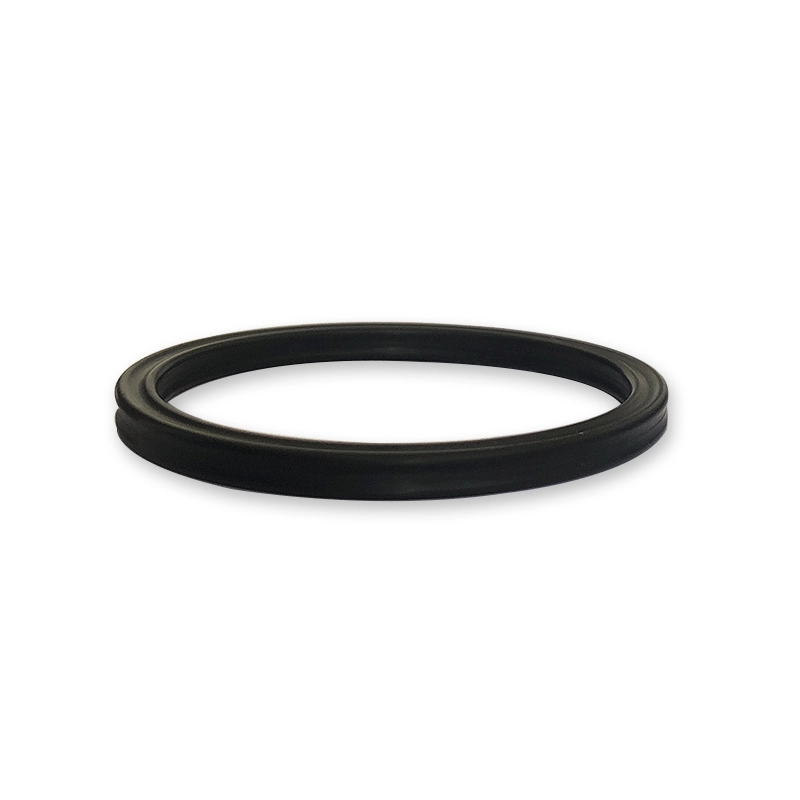

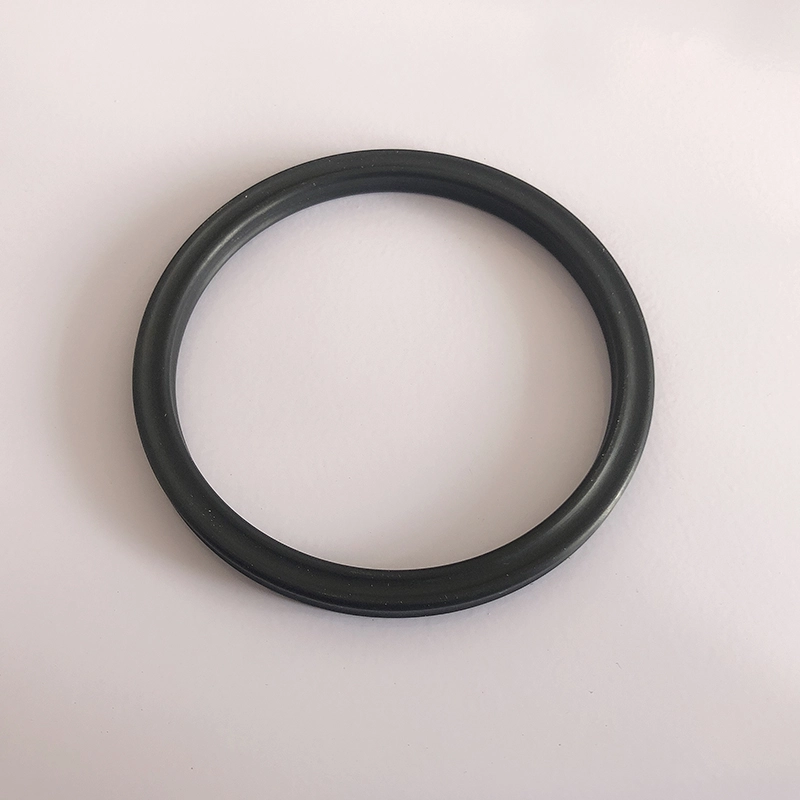

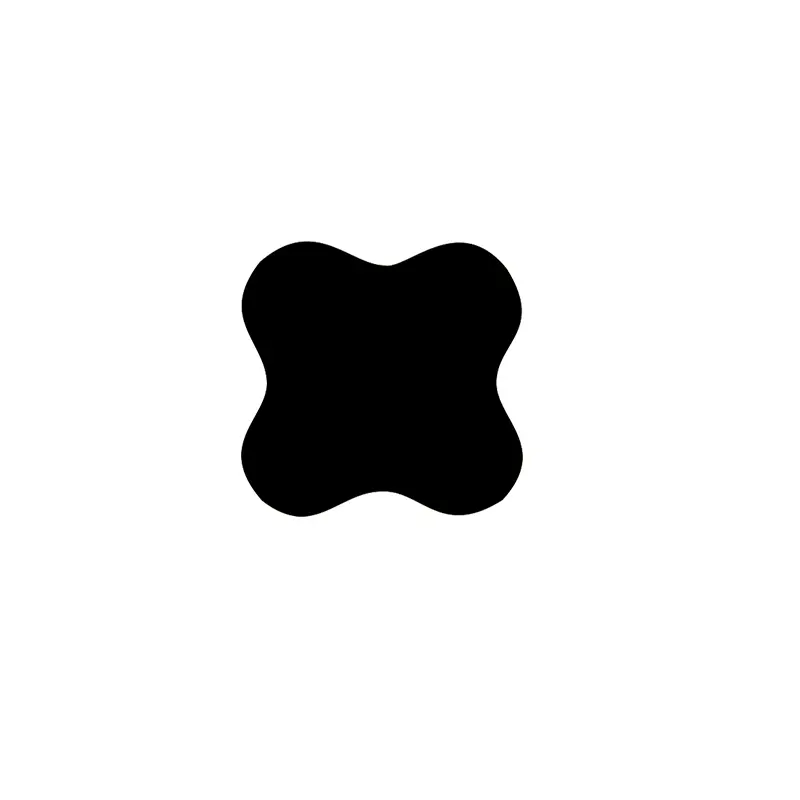

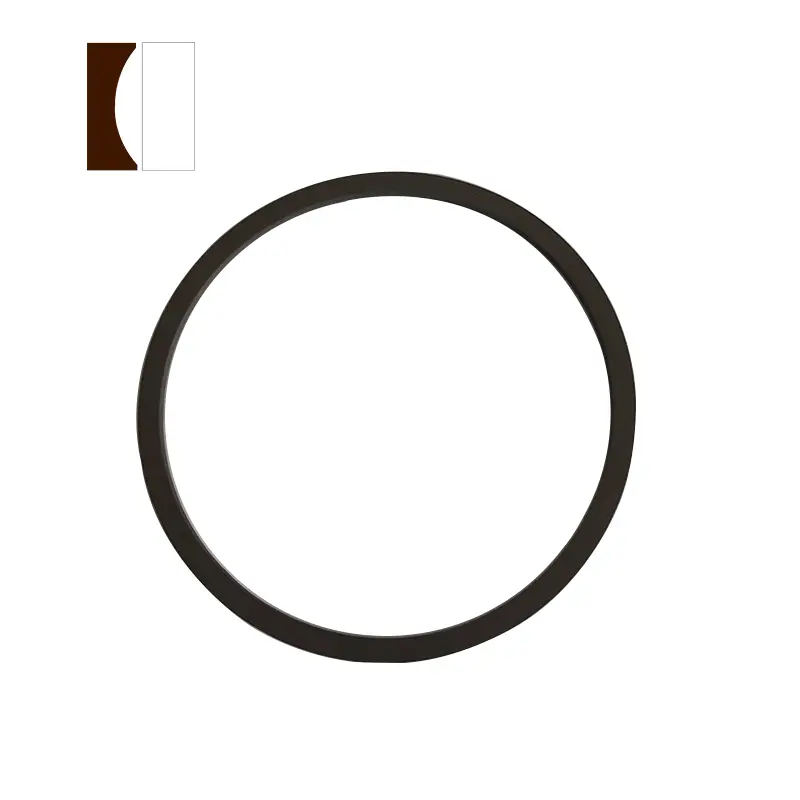

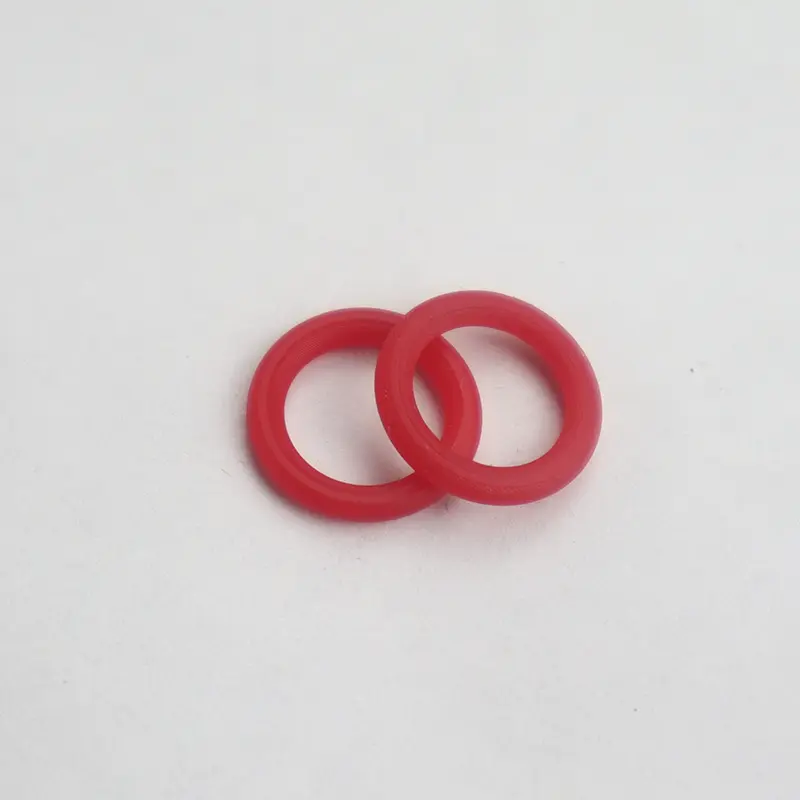

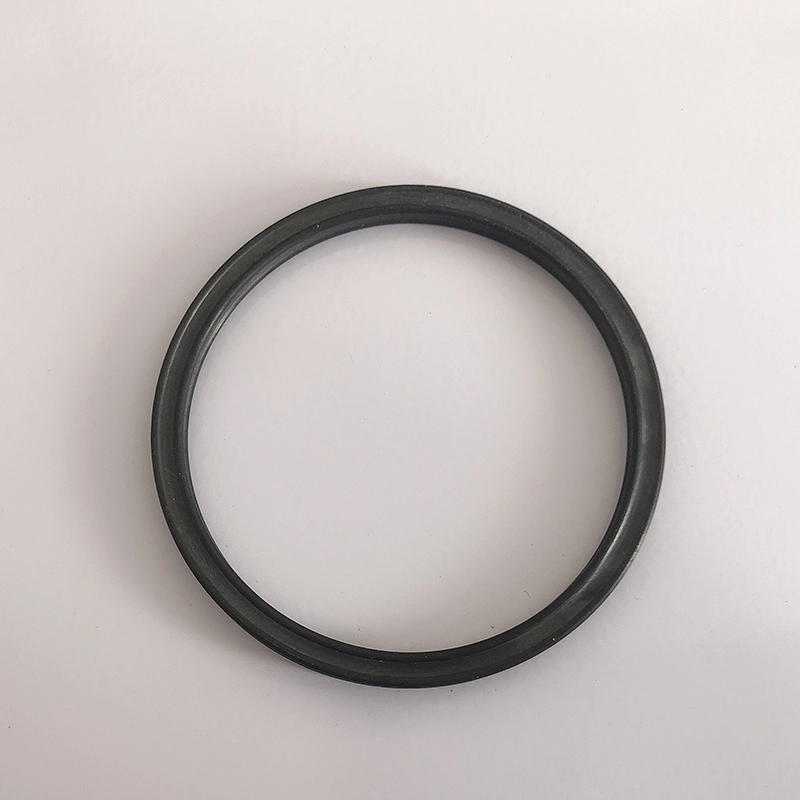

Inelul de etanșare în formă de stea este un sigiliu cu patru buze cu o formă în formă de X, deci se mai numește și inel în formă de X. Este o îmbunătățire și îmbunătățire bazată pe inelul O. Dimensiunile sale în secțiune transversală sunt aceleași cu inelul O al SUA ca standard 568A și, practic, poate înlocui utilizarea inelului O.

Avantajele inelelor stele

În comparație cu inelele O, inelele stelelor au o rezistență mai mică la frecare și o rezistență mai mică de pornire, deoarece formează o cavitate lubrifiantă între buzele de etanșare. Deoarece marginea sa flash este situată în partea concavă a secțiunii transversale, efectul de etanșare este mai bun. Secțiunea transversală non-circulară evită eficient fenomenul de rulare în timpul mișcării reciproce.

Mecanismul de lucru al stelelor

Inelul de stele este un element de etanșare cu acțiune dublă de auto-acțiune. Forțele radiale și axiale depind de presiunea sistemului. Pe măsură ce presiunea crește, deformarea de compresie a inelului stelar va crește, iar forța totală de etanșare va crește, formând astfel un sigiliu fiabil.

Cum să alegeți un inel de etanșare în formă de stea

Dacă este cunoscut diametrul arborelui și găurii, selectați inelul de etanșare în formă de stea corespunzător conform următoarelor criterii:

1.. Sigilare statică sau mișcare liniară reciprocă: (1) Sigilarea găurilor: diametrul interior al inelului în formă de stea trebuie să fie compatibil cu canelura, sau mai puțin de aproximativ 2% din diametrul inferior al canelurii. Deoarece forța de pre-compresie generată de pre-compresie poate împiedica eficient să se răsucească și să se rostogolească inelul de etanșare în formă de stea. (2) Sigilarea arborelui: diametrul interior al inelului în formă de stea trebuie să fie egal sau corespunzător mai mare decât diametrul exterior al arborelui cu aproximativ 0,2 ~ 0,3 mm, sau poate fi cu aproximativ 1% mai mare decât diametrul exterior al arborelui. Drept urmare, inelul de etanșare va fi mai ușor de instalat și va avea o durată de viață mai lungă.

2. Sigilarea rotativă: diametrul interior al inelului în formă de stea trebuie să fie cu aproximativ 2 ~ 5% mai mare decât diametrul arborelui pe care îl sigilează. Deoarece inelul de etanșare va genera frecare și căldură atunci când este utilizat într -o mișcare rotativă, iar cauciucul se va micșora atunci când este încălzit (efectul joule). Prin urmare, pentru a se asigura că inelul de etanșare poate fi lubrifiat și funcționează în mod fiabil, trebuie selectat un inel în formă de stea cu un diametru interior mai mare decât diametrul arborelui. De obicei, un inel de etanșare cu o secțiune transversală mai mică poate răspunde nevoilor de etanșare statică. Dimpotrivă, trebuie selectat un inel de etanșare cu o secțiune transversală mai mare pentru a îndeplini sigiliul dinamic. În cazul de înaltă presiune sau de goluri mari, trebuie selectat un material de cauciuc cu o duritate mai mare. Cel mai bun mod este să adăugați un inel de reținere PTFE pentru a preveni deteriorarea extrudării de înaltă presiune.

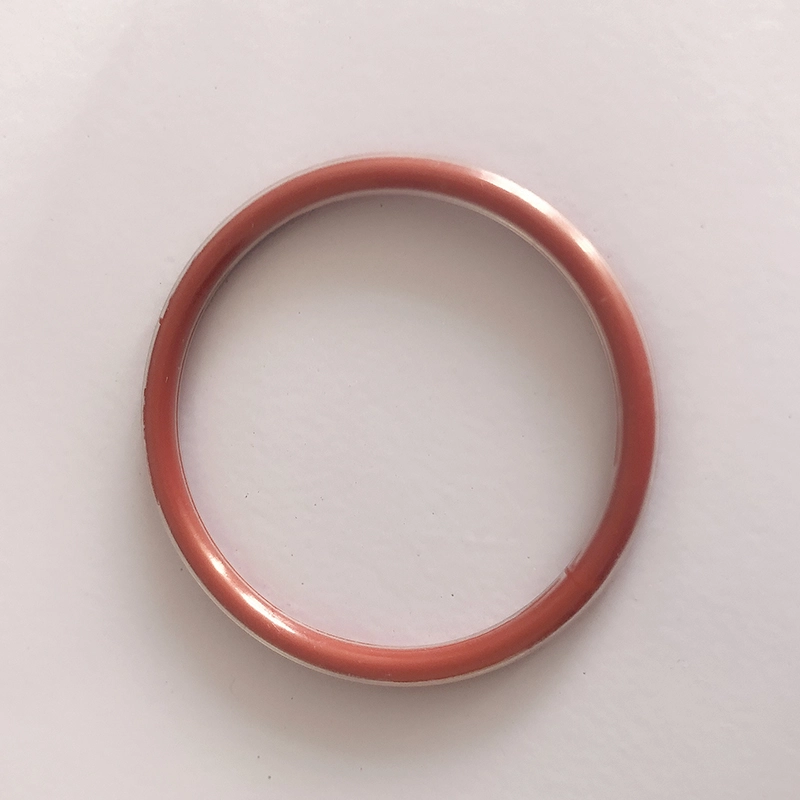

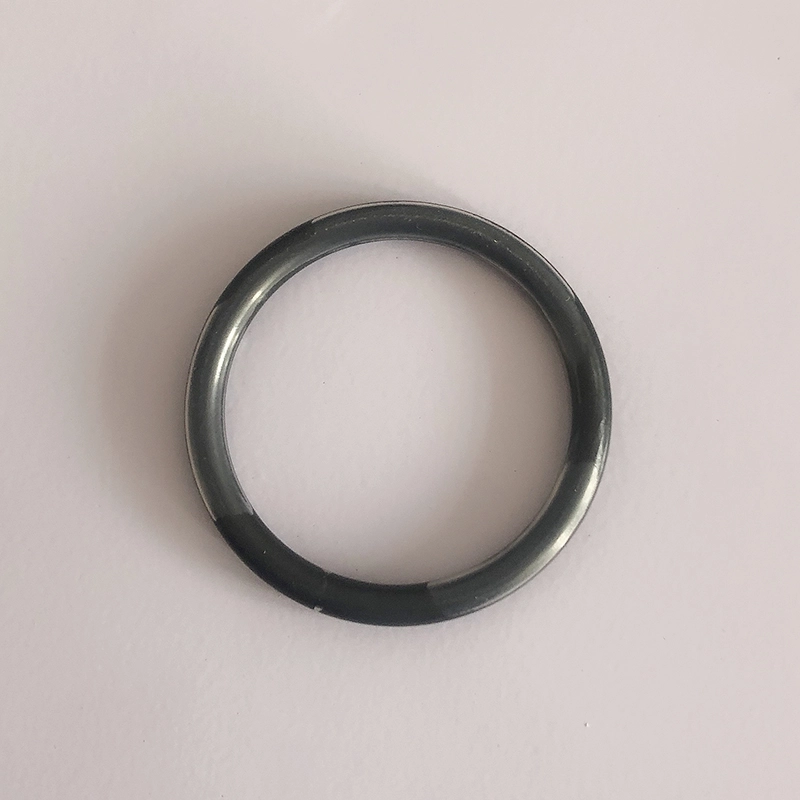

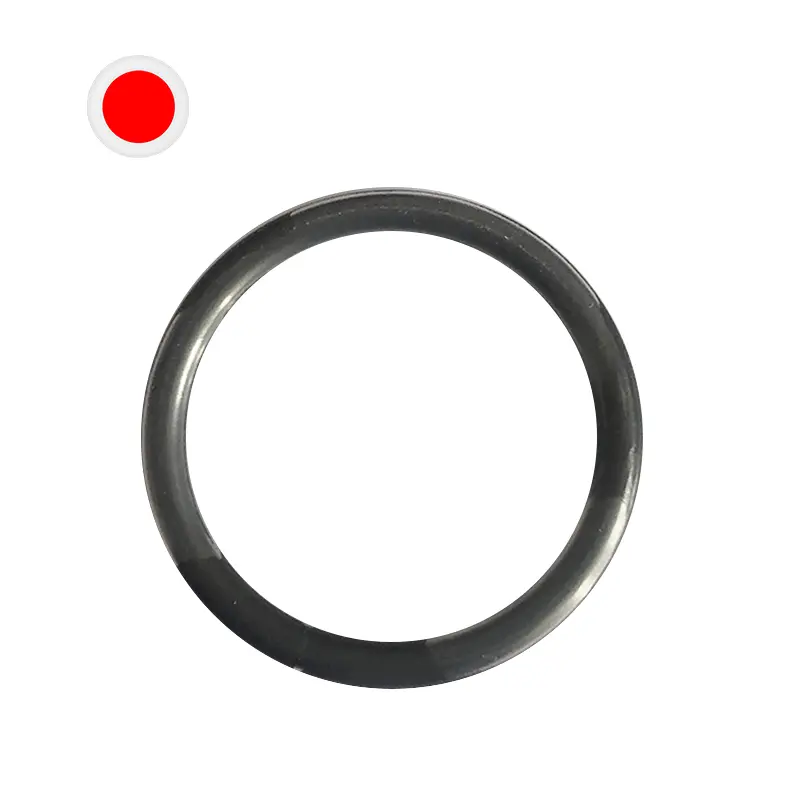

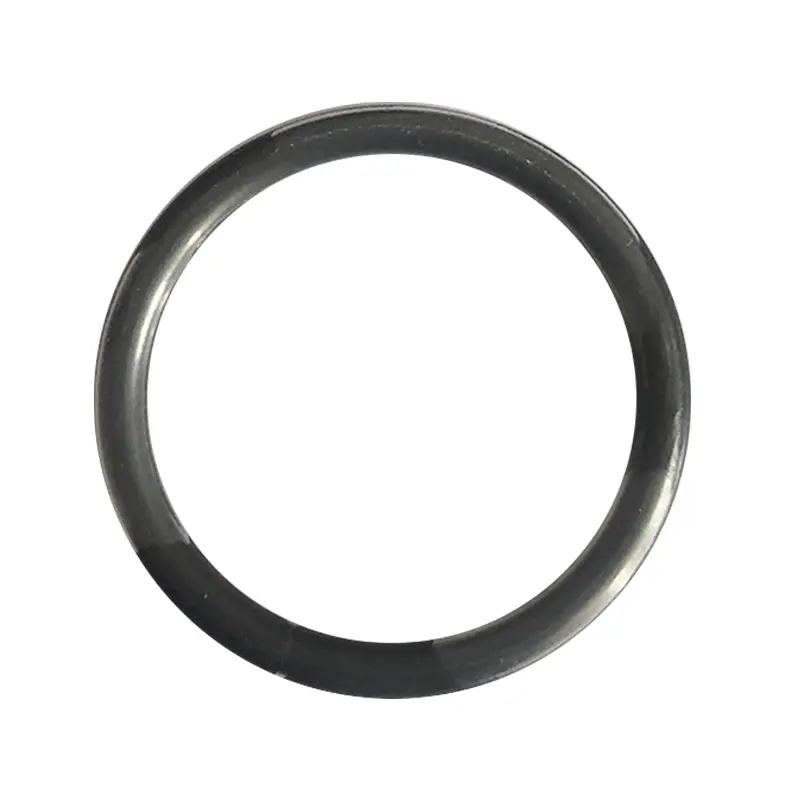

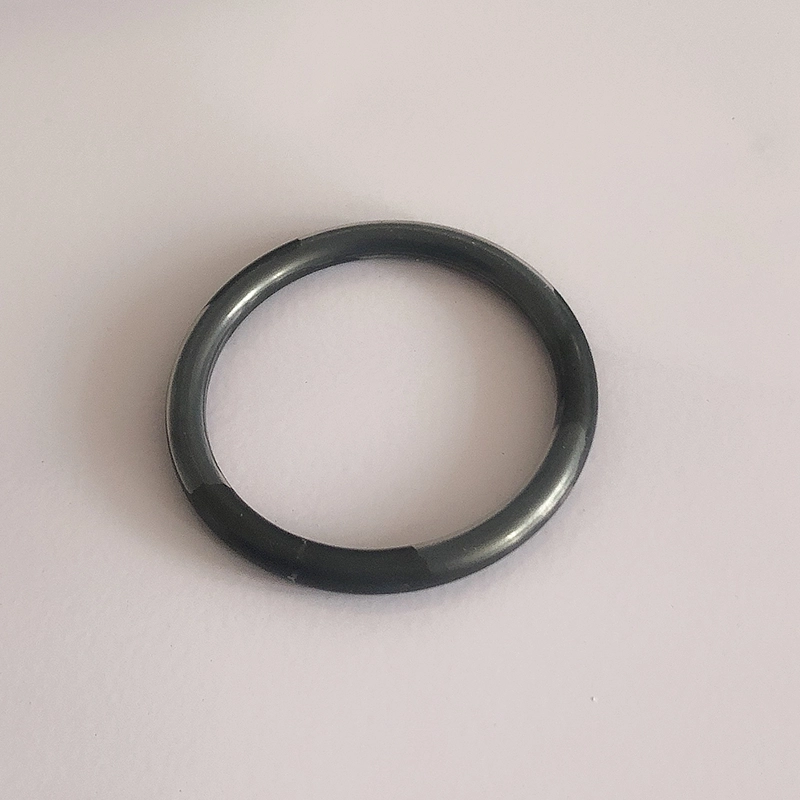

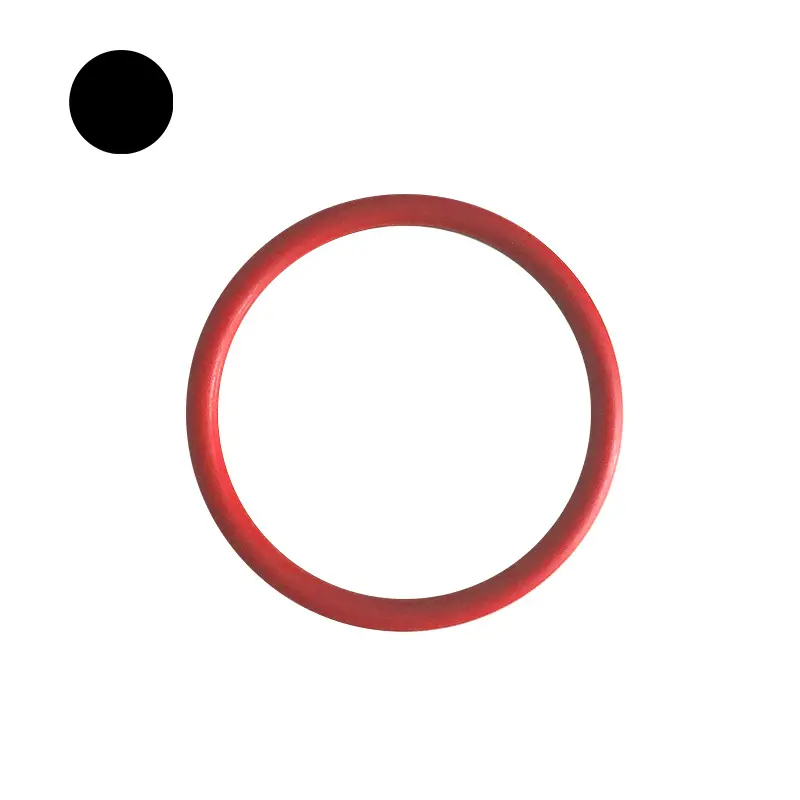

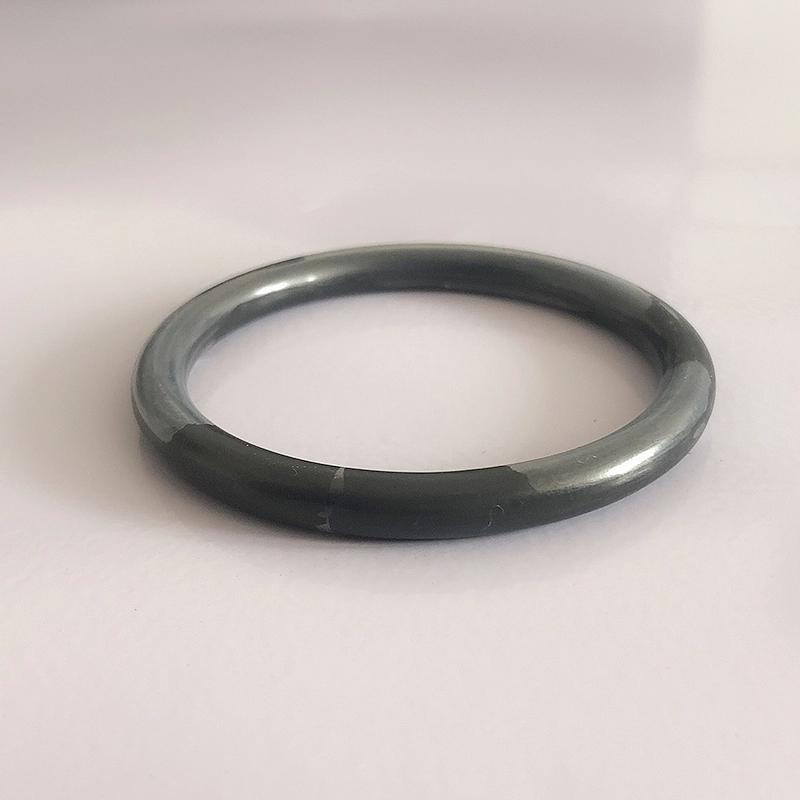

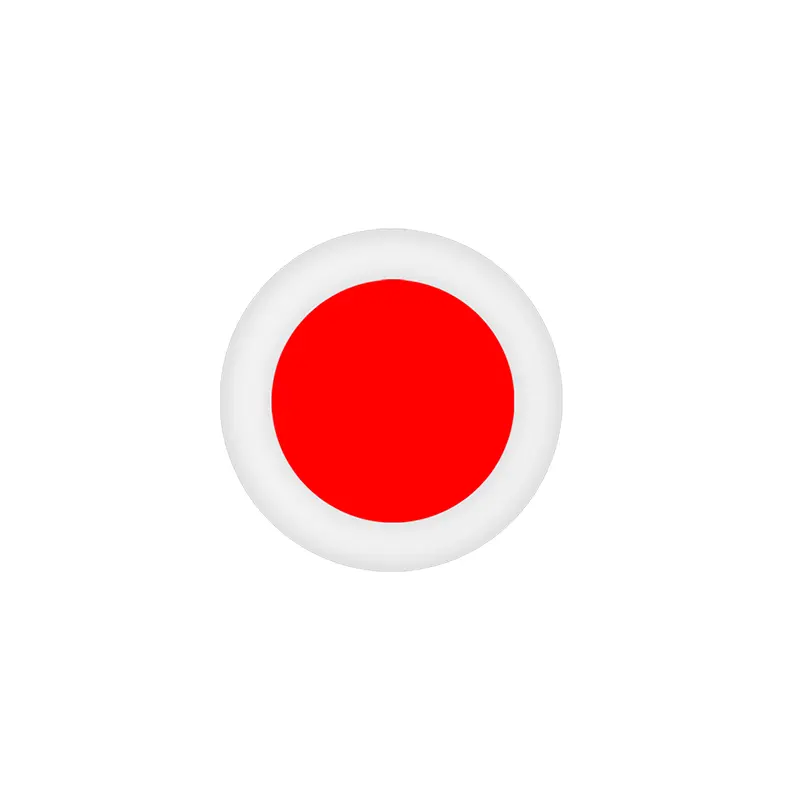

In-inelul O acoperit combină organic elasticitatea și sigilarea cauciucului cu rezistența chimică a teflonului. Este compus dintr -un nucleu interior de silicon sau fluororubber și un teflon relativ subțire sau o acoperire exterioară teflon PFA.

Material: Teflon FEP și Teflon PFA sunt în esență similare, dar teflon PFA are o rezistență la temperatură mai bună decât Teflon FEP. Interval de temperatură aplicabil Teflon FEP Shell: -60 ℃ ~ 205 ℃ poate fi utilizat la 260 ℃ pentru un timp scurt teflon pfa shell: -60 ℃ ~ 260 ℃ poate fi utilizat la 300 ℃ pentru un avantaje de timp scurt:

1.. Rezistență chimică excepțională, potrivită pentru aproape toate mediile chimice

2. Gama largă de temperatură

3. Rezistență bună la compresie

4. Anti-frecare

5. Bun anti-vânzare

6. Rezistență la presiune ridicată

7. Durabilitate excelentă de sigilare și viață lungă de serviciu

Aplicație: Pompe și valve, vase de reacție, etanșări mecanice, filtre, vase sub presiune, schimbătoare de căldură, cazane, flanșe de conducte, compresoare cu gaz etc.

Industrii de aplicații: industrie chimică, fabricație de aeronave, industrie farmaceutică, transport și rafinare chimică, industria cinematografică, inginerie de refrigerare, industrie de prelucrare a alimentelor, industrie de hârtie, fabricare de colorant, pulverizare pentru vopsea etc.

Instrucțiuni de instalare pentru sigilarea inelelor

1. Piesele în care inelele de etanșare sunt instalate sau trecute trebuie să fie netede, fără burrs, caneluri și colțuri ascuțite. Rugozitatea găurii interioare ar trebui să ajungă la 1,6μ și rugozitatea arborelui ar trebui să ajungă la 0,8um.

2. Aplicați ulei ușor curat sau grăsime pentru a unge suprafața inelului de etanșare și a părților relevante în contact.

3. Dacă este dificil să instalați inelul de etanșare pe arbore, scufundați -l în apă caldă timp de câteva minute pentru a -l extinde. Acest inel O înmuiat și extins este mai ușor de instalat. Instalați inelul O atunci când este fierbinte, iar dimensiunea acestuia va reveni la dimensiunea inițială după răcire.

4. Nu îndoiți prea violent inelul O, altfel va provoca riduri în teflon și va afecta utilizarea acestuia.

Compresia recomandată a inelului O acoperit este următoarea:

Stat static de etanșare: 15%-20%

Stat dinamic de etanșare: 10%-12%

Stat pneumatic: 7%-8%

Compresia reală ar trebui să țină seama de condițiile de muncă, în special de presiunea de etanșare și de alți factori.

Caracteristici și aplicații ale produsului:

Standard	Diametru de secțiune transversală cu inel o
Standard american ca 568 British Standard BS 1516	1.78	2.62	3.52	5.33	6.99	-
Standard japonez IT B2401	1.9	2.4	3.1	3.5	5.7	8.4
Standard internațional ISO 3601/1 Standard german DIN 3771/1 Standard chinezesc CB 3452.1	1.8	2.65	3.55	5.30	7.00	-
Dimensiuni metrice preferate	1.0	1.5	2.0	2.5	3.0	3.5
	4.0	4.5	5.0	5.5	6.0	7.0
	8.0	10.0	12.0
Standard american ca 568 (Seria 900)	1.02	1.42	1.63	1.83	1.98	2.08
	2.21	2.46	2.95	3.00

Material cu inel stelaj:

Materialul este, în general, Shaw A70 Nitril Rubber NBR.

Ring O acoperit:

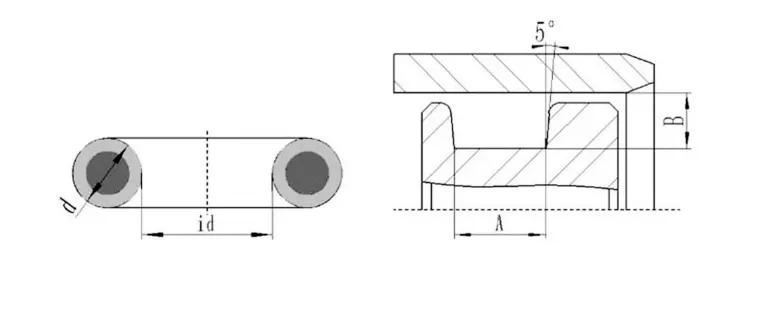

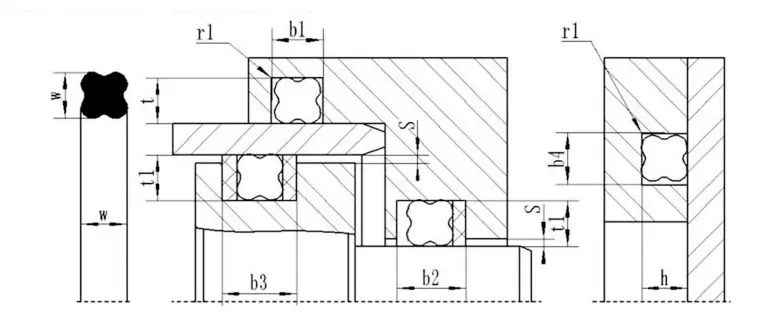

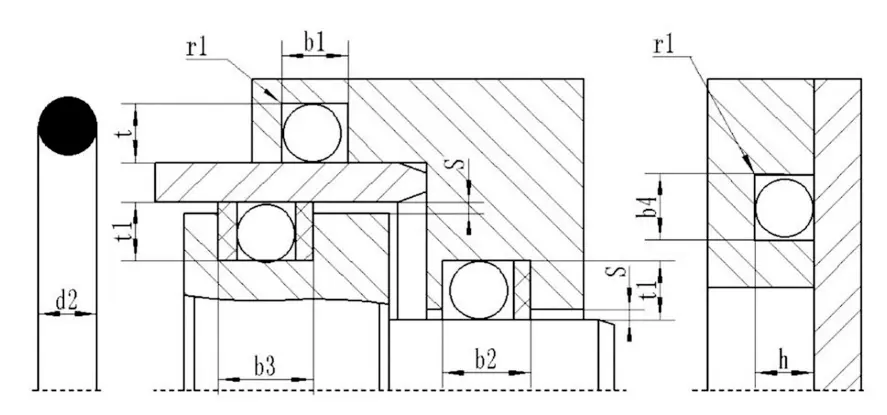

Schema schematică a canelurii inelului O încapsulat

Tabelul de dimensiuni al canelurii inelului O încapsulat (recomandat)

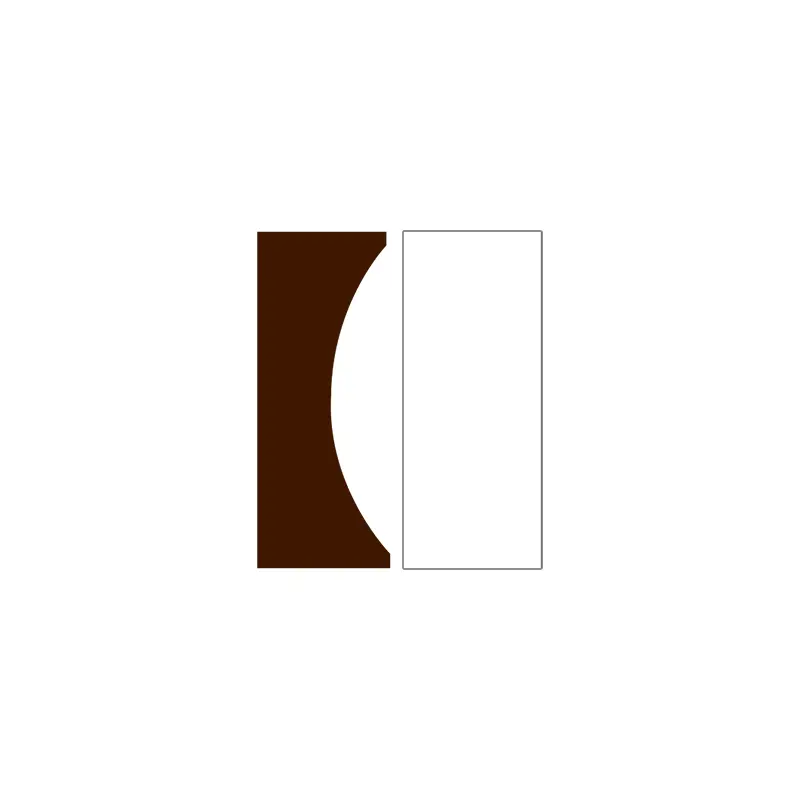

Ghid de instalare a sigiliului Ruichen Sigiliu

Ⅰ. Ghid de instalare

1. Sigiliul trebuie instalat pe partea preîncărcată, orientată spre direcția de presiune.

2. Corpul cilindrului și tija pistonului trebuie să fie făcute cu șabloane push-in care îndeplinesc cerințele eșantioanelor companiei noastre.

3. Marginile ascuțite trebuie să fie lipsite de burrs și rotunjite sau trântite.

4. Firele, canelurile cu inel de ghidare etc. trebuie acoperite, deoarece sigiliul nu poate fi împins prin caneluri, găuri găurite sau suprafețe dure.

5. Orice praf, resturi sau alte particule străine trebuie îndepărtate cu atenție.

6. Instrumente cu margini ascuțite nu trebuie utilizate.

7. Inelele de etanșare PTFE sunt mai ușor de extins în ulei încălzit sau apă (aproximativ 80 ~ 120 grade) și sunt ușor de restaurat la forma lor inițială.

8. Dacă buza sigiliului trebuie să treacă prin orificiul de presiune a uleiului, un băț de plastic trebuie utilizat pentru a împinge ușor buza pentru a împiedica șamferul găurii să deterioreze buza de etanșare. Găurile cilindrului trebuie să fie șmecher. (Figura 3)

Ⅱ. Metoda de instalare

Deschisi (despărțiți) canelurile pot fi instalate fără unelte.

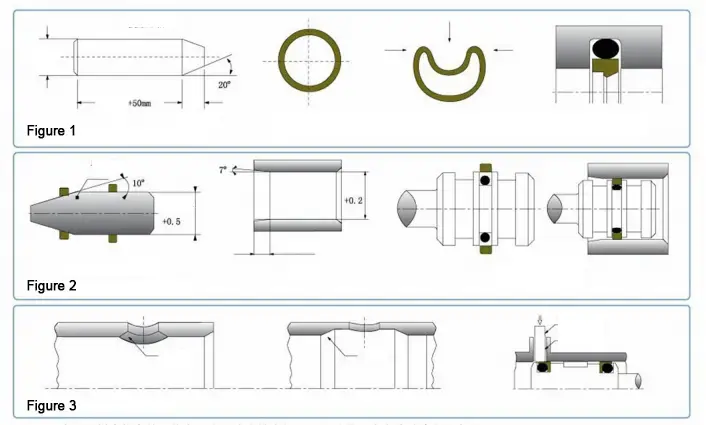

Instalarea garniturilor de tijă cu piston cu canelură închisă (figura 1)

1. Curățați și ulei toate substraturile de etanșare, etanșările și instrumentele de instalare.

2. Așezați inelul de cauciuc în canelură (aveți grijă să nu -l răsuciți).

3. Comprimați inelul de etanșare PTFE într -o formă de rinichi fără a forma o curbă ascuțită, așezați inelul de etanșare PTFE comprimat în canelură și aplatizați -l ușor cu mâna.

4. Împingeți mandrel de recuperare spre sigiliu și întoarceți ușor mandrel. Lăsați -l timp de 1 minut și îndepărtați mandrel. Instalarea este completă.

Instalarea garniturilor de piston în caneluri închise (figura 2)

1. Curățați și ulei toate substraturile de etanșare, etanșările și instrumentele de instalare.

2. Așezați inelul de cauciuc în canelură (aveți grijă să nu -l răsuciți).

3. Împingeți inelul de etanșare PTFE pe mâneca de ghidare și întindeți inelul de etanșare.

4. Împingeți inelul de etanșare întins în canelura pistonului.

5. Împingeți mâneca de corecție la inelul de etanșare și rotiți mâneca de corecție în același timp. Scoateți mâneca de corecție după ce o lăsați timp de 1 minut și instalarea este completă.

Notă: 1. Vă rugăm să consultați compania noastră dacă produsul specificat în eșantionul companiei noastre nu poate fi instalat într -o canelură închisă, dar nu este potrivit pentru o canelură deschisă.

2. Instalarea de mai sus a sigiliilor PTFE nu se aplică tuturor sigiliilor PTFE. Vă rugăm să consultați compania noastră, dacă este necesar.
