Garnituri de întoarcere a etanșării prafului

În calitate de furnizor de soluții profesionale de etanșare, seria RCA de sigilii de transformare a sigiliilor de praf lansate de Ruichen SEALS are proiecte diversificate și funcții vizate, acoperind pe deplin nevoile de bază ale câmpului industrial pentru prevenirea prafului, rezistența la presiune și adaptabilitatea mediului.

În ceea ce privește proiectarea tehnică, produsele din seria de etanșare a sigiliilor de praf sunt centrate pe flexibilitate. Există garnituri generale (cum ar fi RCA101/104/105) care sunt instalate cu diametre exterioare extrudate, care sunt compatibile cu caneluri standard ISO 6195-A și potrivite pentru scenarii de spațiu compact; Există, de asemenea, modele cu scheleturi anti-extruzime integrate (cum ar fi RCA103/106), care îmbunătățesc stabilitatea structurală sub sarcini dinamice prin designul axial deschis (ISO 6195-B). Pentru condiții speciale de lucru, RCA107 acceptă instalarea canelurii înclinate la 30 ° și este compatibilă cu echipamentele imperiale și metrice, în timp ce RCA108 simplifică procesul de întreținere a cilindrilor vechi prin proiectarea flanșării, reducând semnificativ costul transformării.

În ceea ce privește optimizarea performanței de etanșare, îmbunătățim fiabilitatea prin structuri inovatoare: Proiectarea canelurii de returnare a uleiului RCA101 promovează refluxul de ulei și reduce acumularea poluanților; Structura dublă a buzelor sau a buzelor auxiliare (RCA109/111/112, etc.) este combinată cu o etanșare combinată de tetrafluoroetilenă pentru a obține praf cu acțiune dublă și barieră de ulei; iar proiectarea compozită a materialului PTFE (politetrafluoroetilen) și inelul O (RCA115 ~ 119) echilibrează în continuare distribuția presiunii, este rezistent la temperaturi ridicate de 250 ° C și este rezistent la coroziunea chimică, potrivită pentru medii curate, cum ar fi semiconductori, alimente și medicamente. Pentru condiții de muncă extreme, RCA213 este utilizat în combinație cu seria DA, folosind materiale cu daliere mare pentru a rezista poluanților lipicioși, cum ar fi noroiul și gudronul și protejarea sigiliului intern de eroziune.

În ceea ce privește aplicarea, seria RCA este adaptată pe scară largă la utilaje de inginerie, echipamente miniere, sisteme hidraulice și pneumatice și câmpuri industriale de precizie. De exemplu, RCA111/211 poate rezista la 1,6MPa presiune ridicată, oferind o protecție dublă pentru cilindrii hidraulici; RCA115 ~ 119 a devenit prima alegere pentru prevenirea prafului echipamentelor de precizie datorită caracteristicilor sale de nerepunere și de frecare scăzută; RCA108 oferă o soluție rapidă pentru întreținerea echipamentelor vechi, fără a fi necesară modificarea canelurii. În ceea ce privește materialele, insistăm să acordăm o importanță egală pentru protecția și performanța mediului. Tehnologia de modificare PTFE ia în considerare atât auto-lubricarea, cât și rezistența la uzură. Elastomerii cu inel O (cum ar fi NBR) asigură stabilitatea etanșării. Unele modele (cum ar fi RCA119) folosesc o formulă fără silicon pentru a satisface cerințele stricte ale atelierelor curate. Timp de mai mulți ani, Ruichen Seals a vizat întotdeauna „adaptarea precisă și protecția pe termen lung”. Prin seria RCA, ajută clienții să facă față provocărilor precum intruziunea prafului, scurgerea de ulei și coroziunea la temperaturi ridicate, oferind garanții fiabile pentru funcționarea eficientă a echipamentelor.

Caracteristici și aplicații ale produsului:

Aplicație principală: rezistent la praf standard pentru cilindrul de ulei

Avantaje: Garniturile de întoarcere a etanșării prafului sunt ușor de instalat, cu efecte excelente anti-frecare și rezistență la praf. Nu se vor mișca în direcția opusă în cavitate și nu va exista nicio deschidere de presiune între inelul de etanșare și inelul rezistent la praf.

Material: poliuretan, cauciuc

Domenii de aplicare specifice:

General Dust Froof (RCA101 ~ 105/113/114): utilizat pe scară largă în echipamentele de inginerie și echipamente de automatizare pentru a rezista la intruziunea prafului.

Scenarii grele și de întreținere (RCA103/106/108): Suportul pentru schelet și proiectarea de fixare a flanșei sunt potrivite pentru scenarii de încărcare înaltă, cum ar fi utilaje miniere și transformare veche a cilindrilor.

Precizie și mediu dur (RCA115 ~ 119): semiconductor, alimente și medicamente și alte industrii, îndeplinesc cerințele fără rezistență la fricțiune scăzută, scăzută și coroziune.

Compatibilitatea multi-standard: RCA107 acceptă echipamentele britanice, iar seria RCA acoperă complet ISO 6195 caneluri standard pentru a simplifica procesul de selecție.

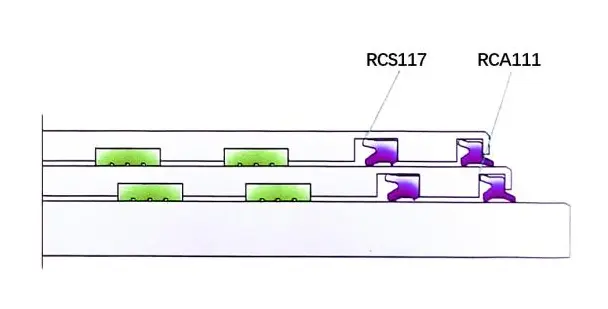

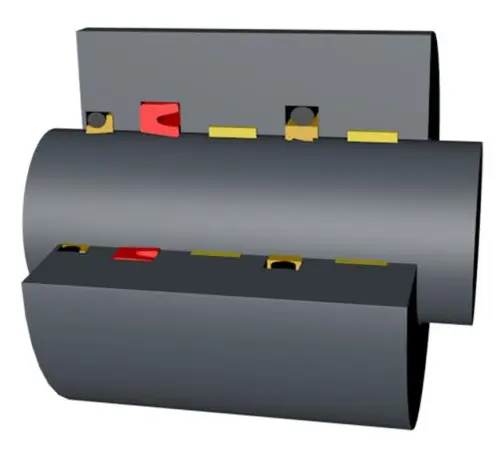

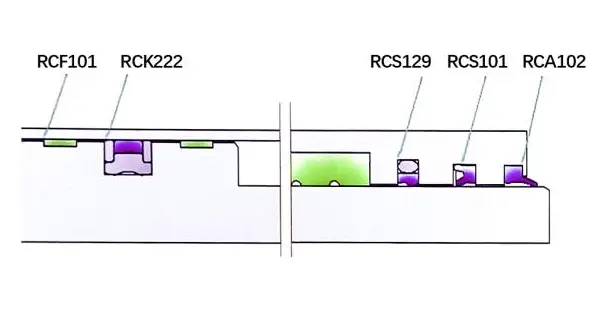

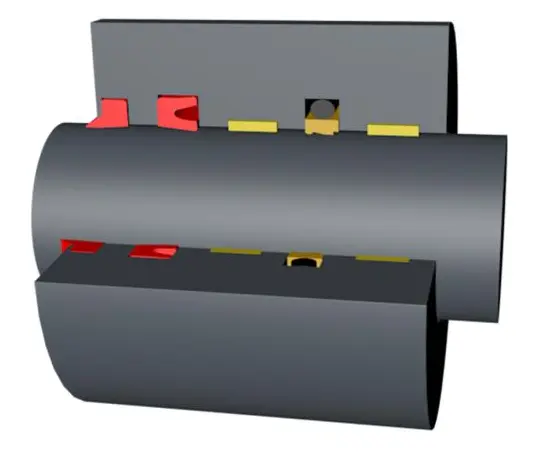

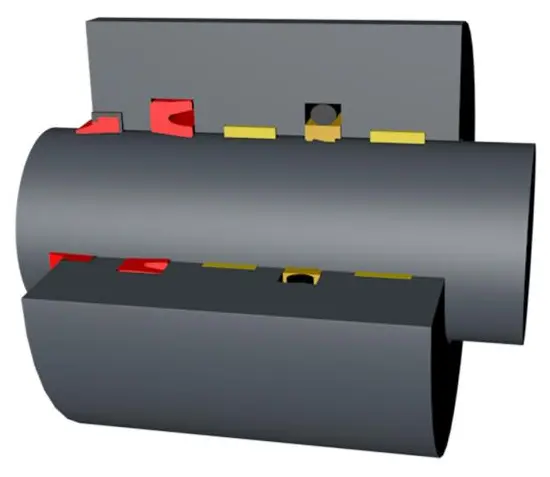

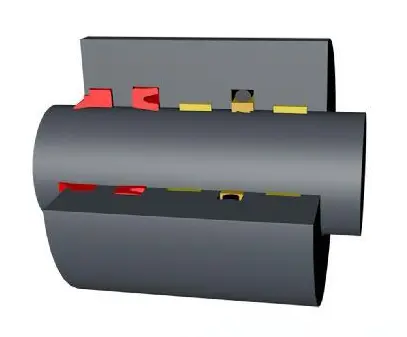

Aplicație de etanșare și proiectare a cilindrilor

Industrie grea: Exemple de industrie: mașini -unelte grele (mașini de forjare, prese hidraulice, mașini de îndoire etc.), metalurgie (fabrici de rulare, cilindri AGC, etc.), minerit (suporturi hidraulice, echipamente miniere etc.), utilaje de construcție grea (macarale, excavatoare etc.)

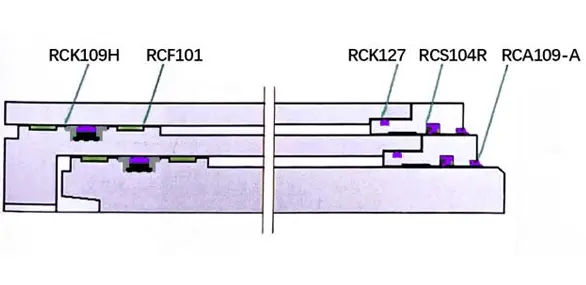

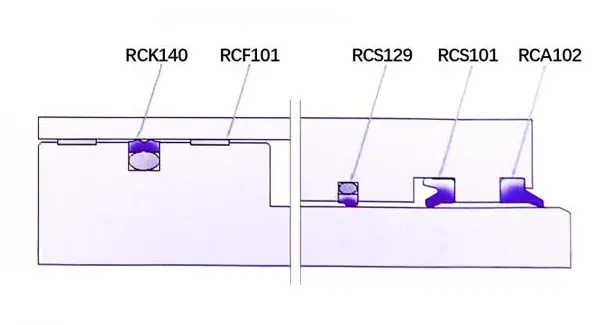

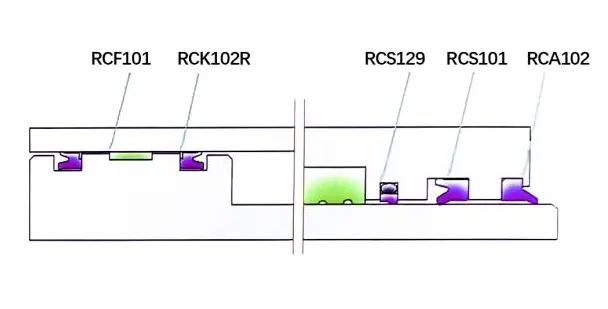

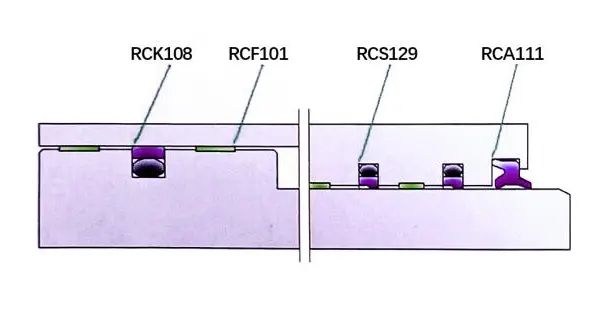

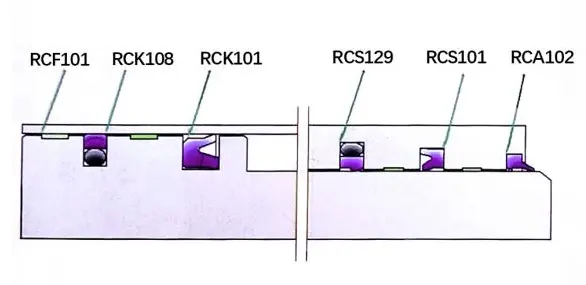

Proiectare recomandată de etanșare:

Mașină de forjare grea

Metalurgie AGC

Cilindru de coloană de suport hidraulic

Jack de pază de sprijin hidraulic

Cilindrul de ridicare a macaralei

Cilindru cu macara

Industrie medie: Exemple de industrie: echipamente de ridicare, utilaje agricole, instrumente de transport ușor, platforme de ridicare, mașini -unelte (mașini de îndoire, mașini de turnare prin injecție, mașini de frezare etc.), stivuitoare, camioane de gunoi

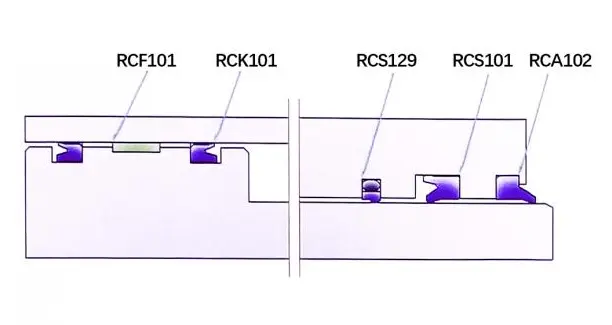

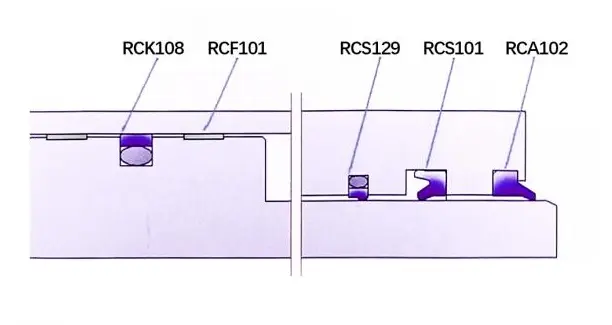

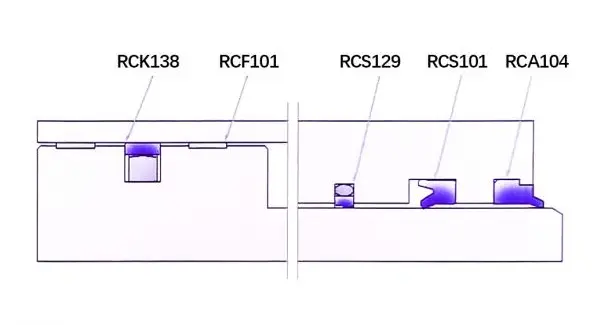

Proiectare recomandată de etanșare:

Mașină de îndoire

Dispozitiv de ridicare a camioanelor de dump

Utilaje agricole

Platforma de ridicare

Industria ușoară: Exemple de industrie: mașini -unelte, stivuitoare, mașini de modelat prin injecție, utilaje agricole, balente

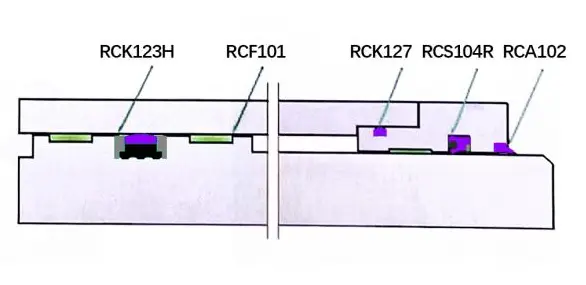

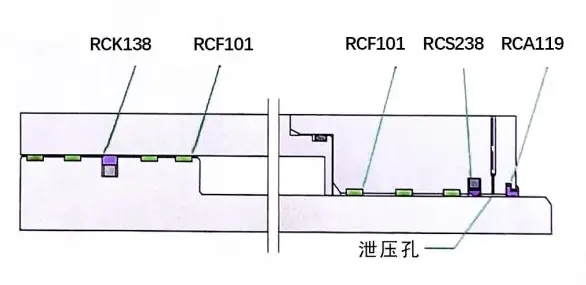

Proiectare recomandată de etanșare:

Stivuitor mic

Mașină de modelare prin injecție

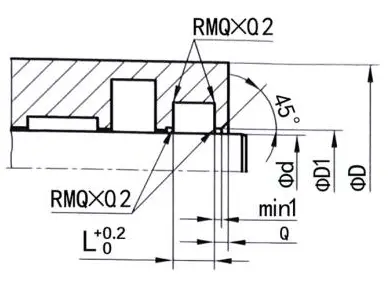

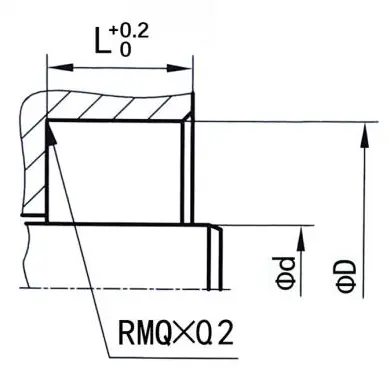

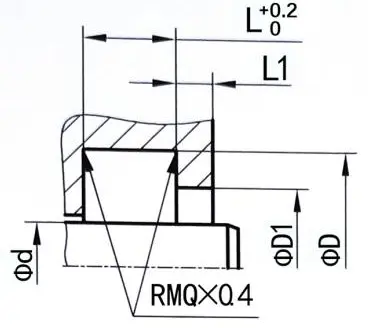

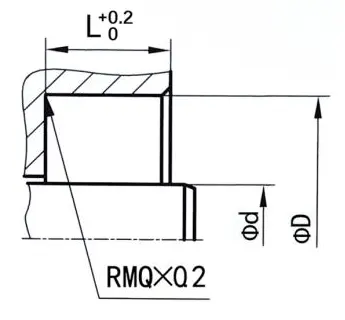

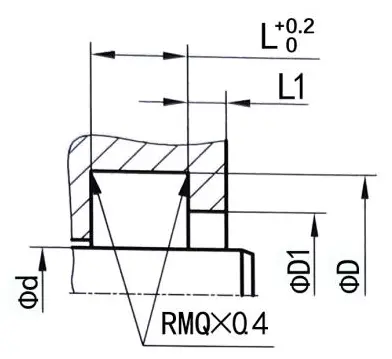

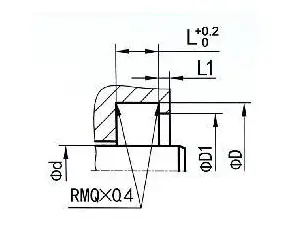

Canelură de etanșare a prafului

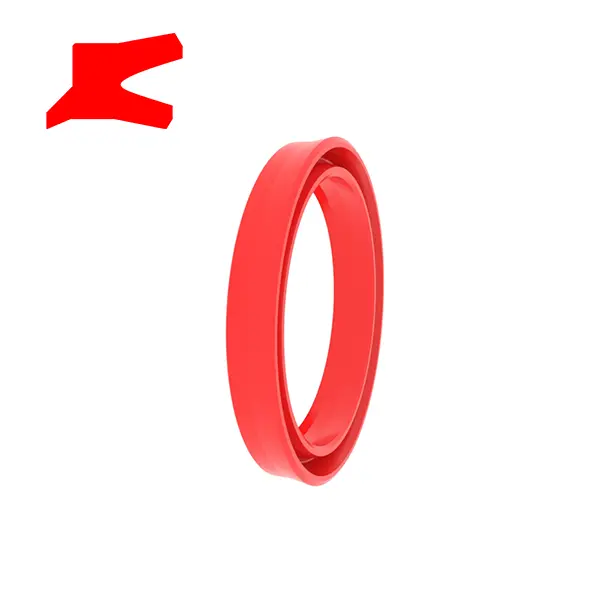

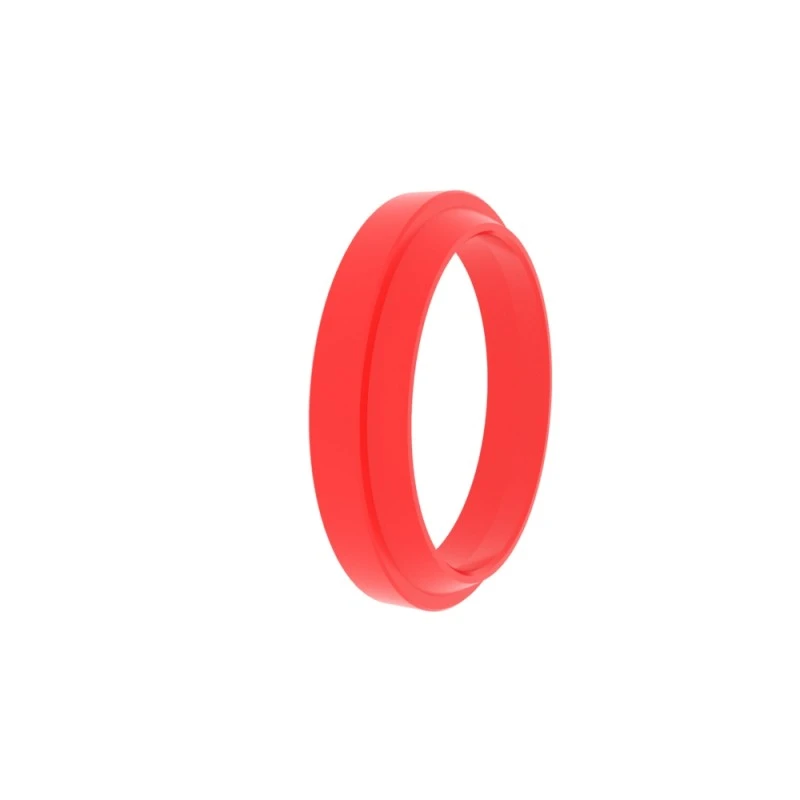

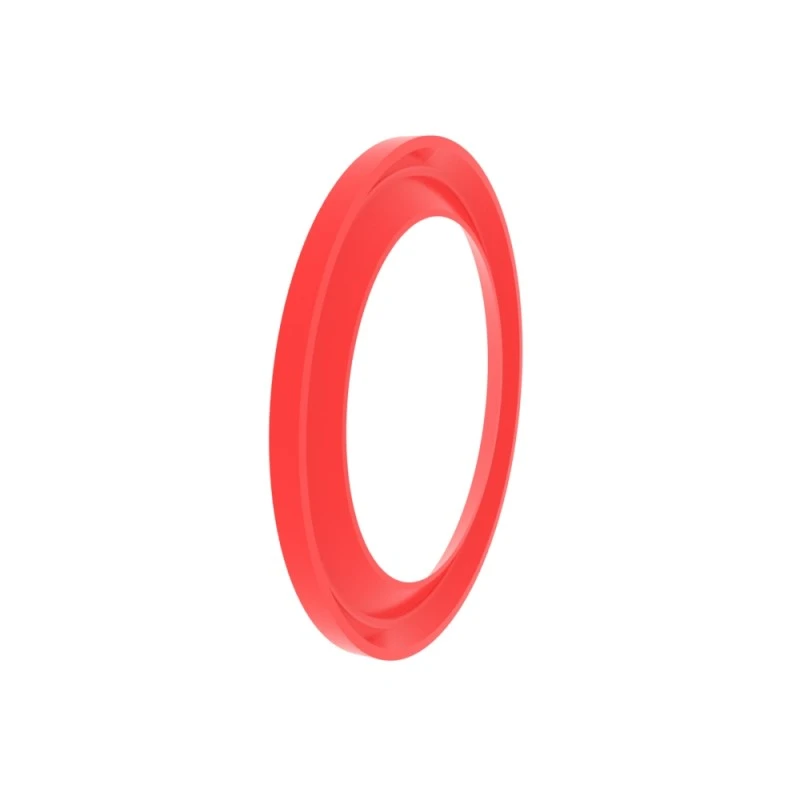

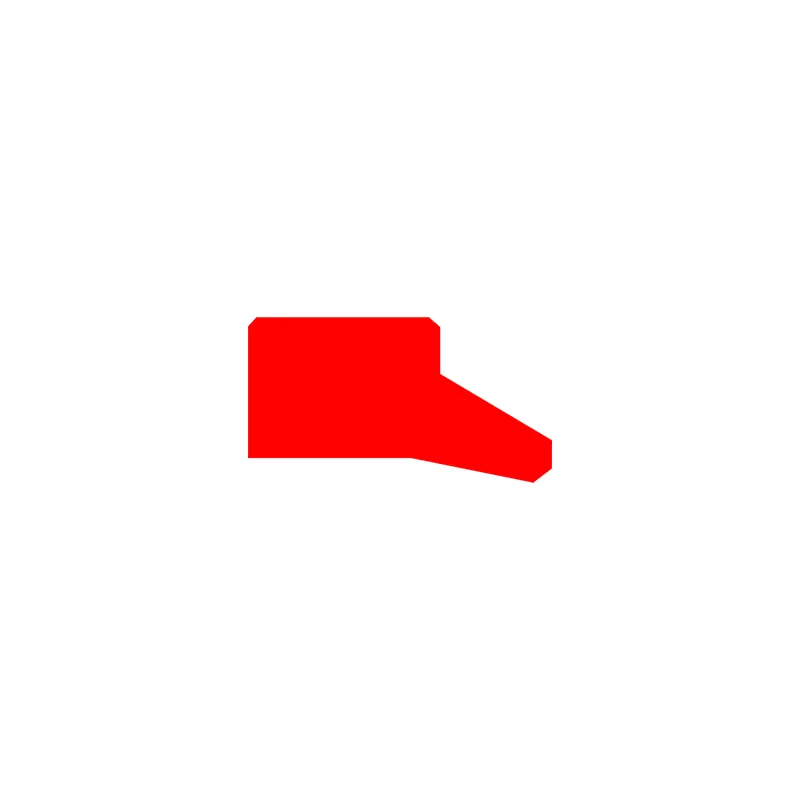

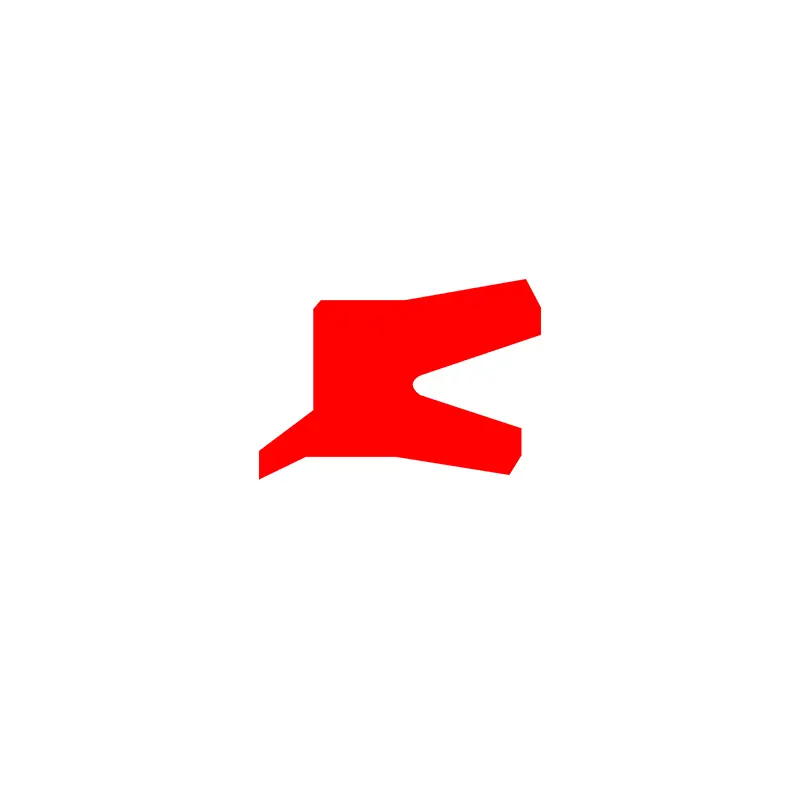

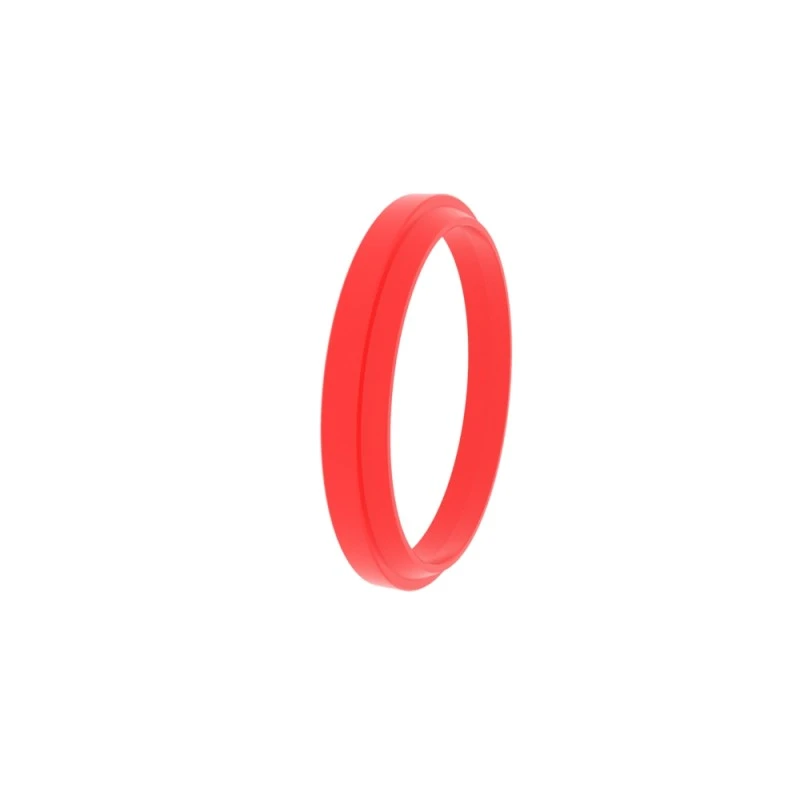

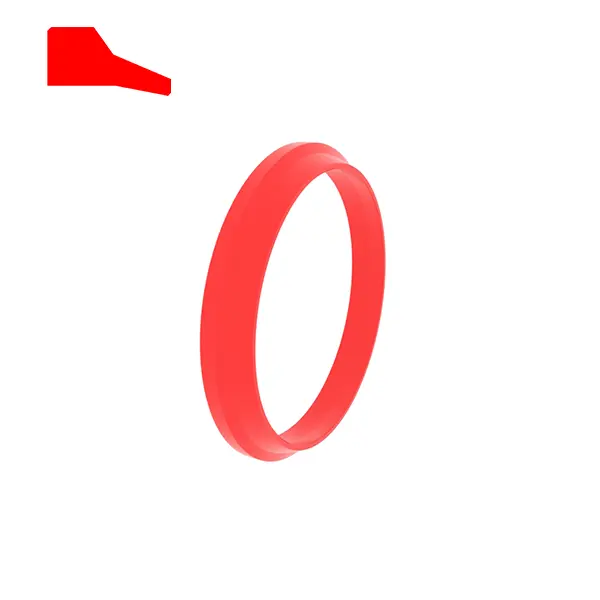

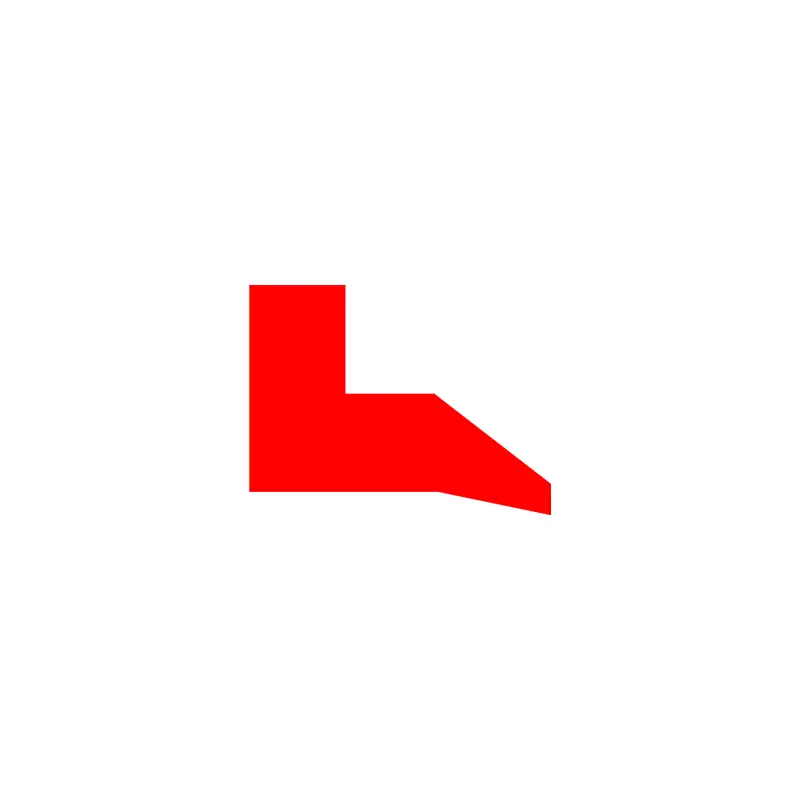

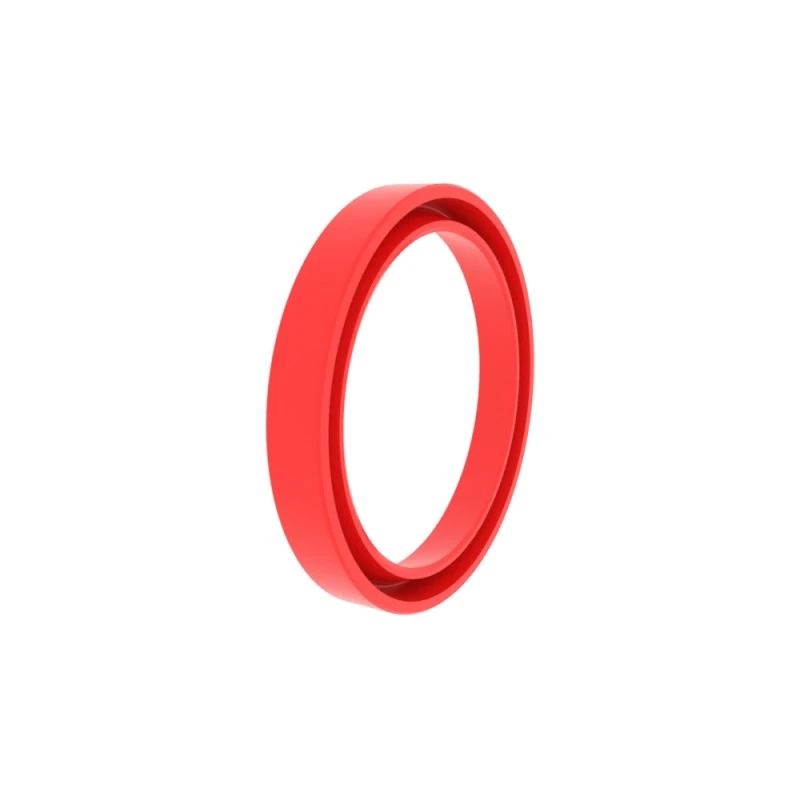

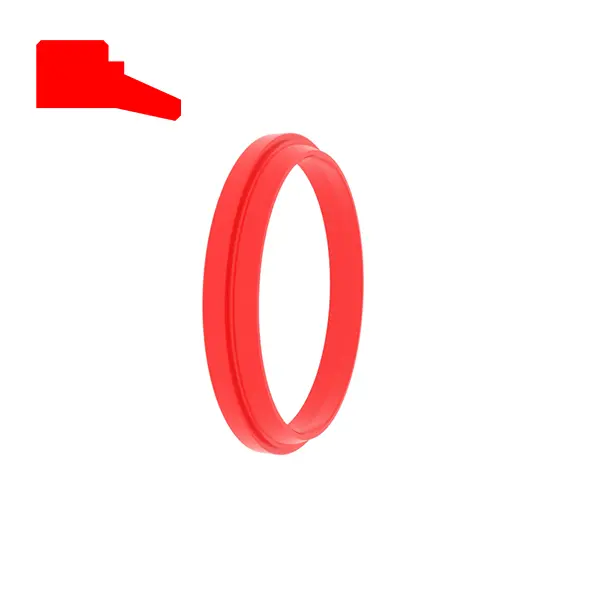

RCA101
Dimensiunea comenzii
Φd ...... diametrul exterior
Φd ...... diametrul interior
L ...... lățimea canelurii
H ...... înălțimea totală a sigiliului de praf

Exemplu de comandă

Model: RCA101

Dimensiunea canelurii: 100x108x4/7

Material: RC-PU-H

Tip de etanșare: RCA101, RCA104
Aplicație principală: Protecția standard a prafului pentru cilindrii de ulei
Avantaje: instalare simplă, anti-frecare excelentă și efect rezistent la praf, fără ovine inversă în cavitate, fără deschidere de presiune între inelul de etanșare și inelul de praf.
Material: poliuretan, cauciuc

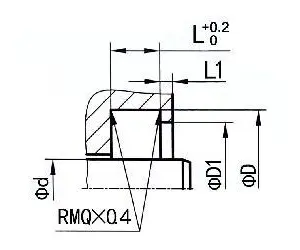

Exemple de etanșare a canelurii	Următoarele sunt dimensiuni standard de canelură (se pot produce garnituri de praf de orice dimensiune în intervalul de dimensiuni)
	RCA101	Φd	Φd	FD1	L	L1	H
		6-100	Φd+8	Φd+6	4	1	7
	RCA104	100.1-149.9	Φd+12	Φd+9	5.5	1.5	10
		≥150	Φd+15	Φd11	6.5	2	13

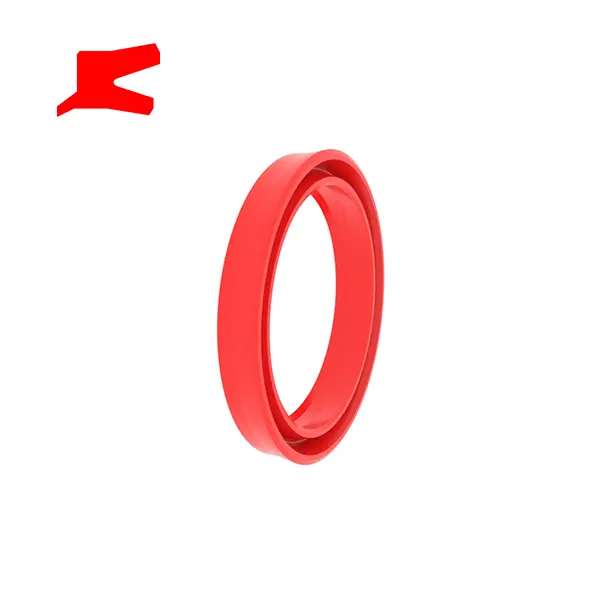

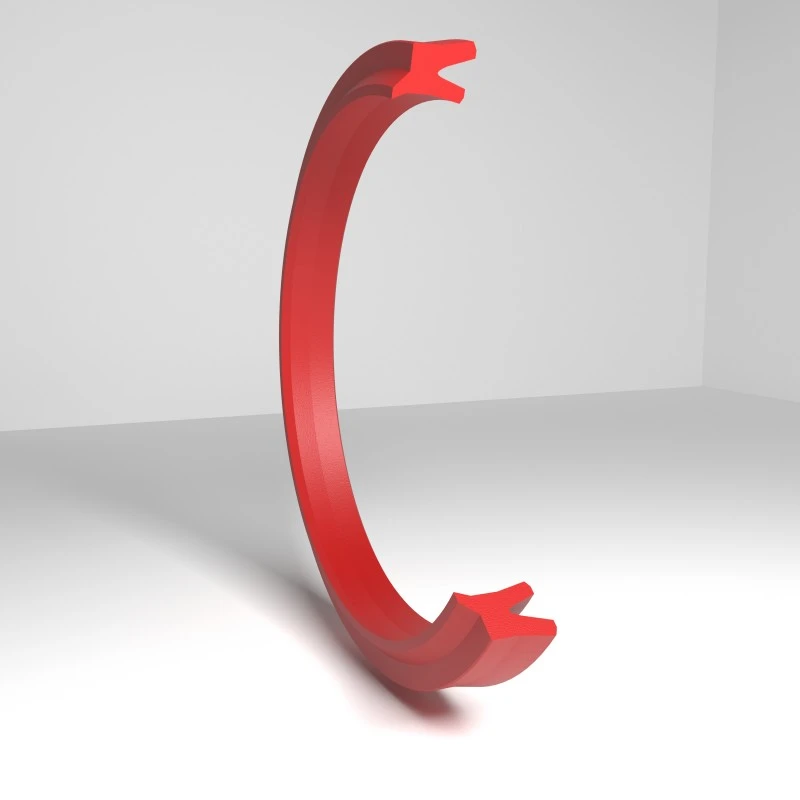

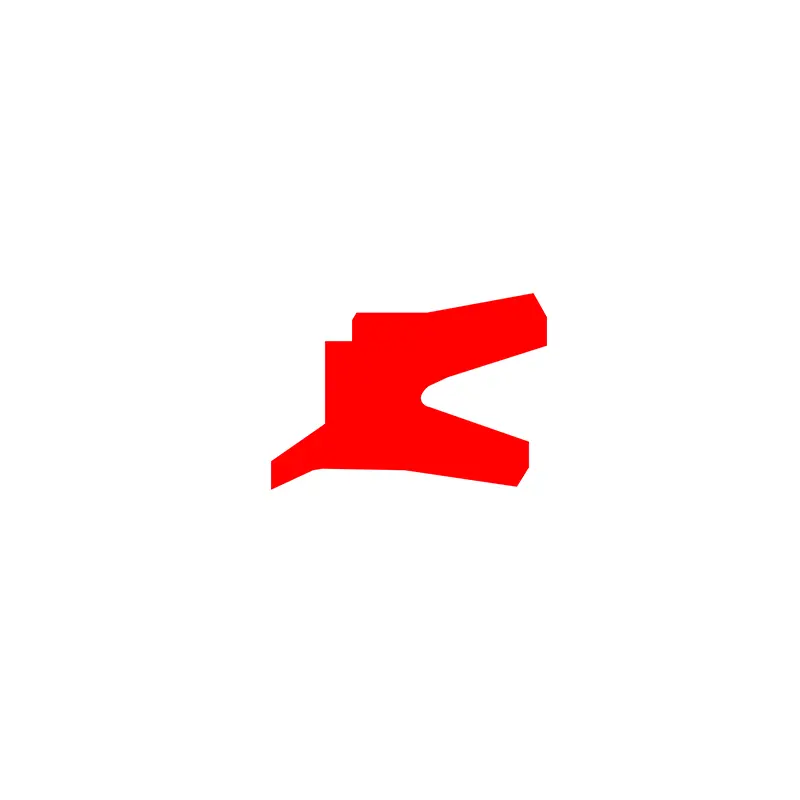

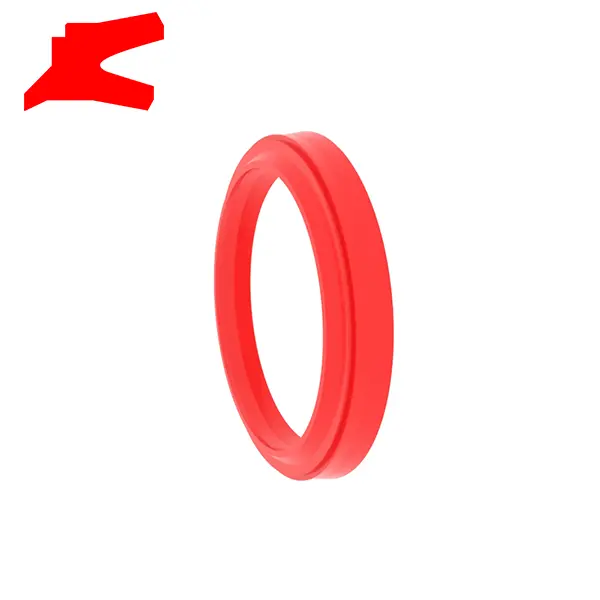

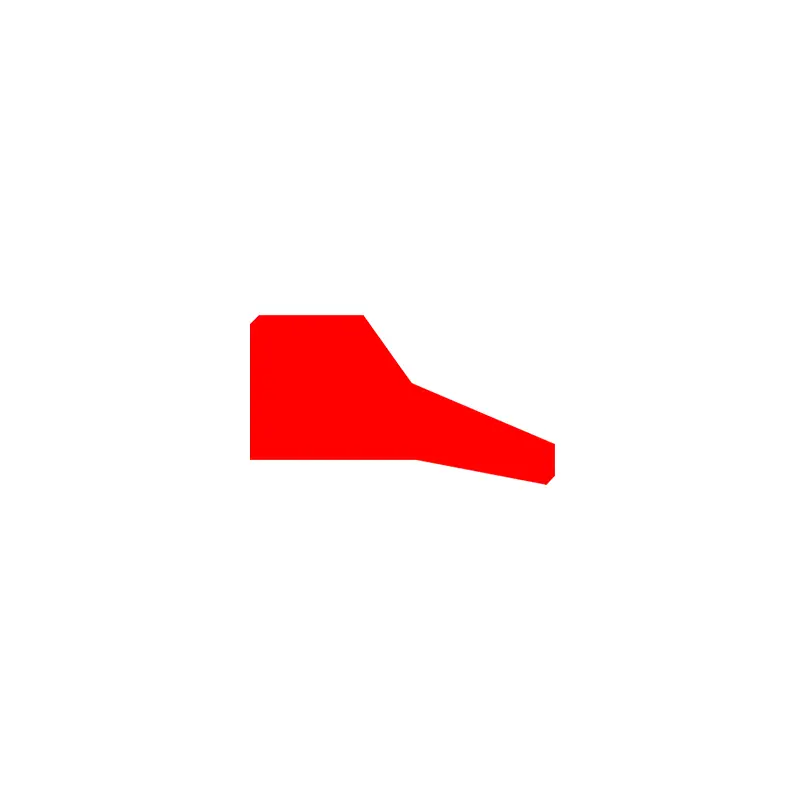

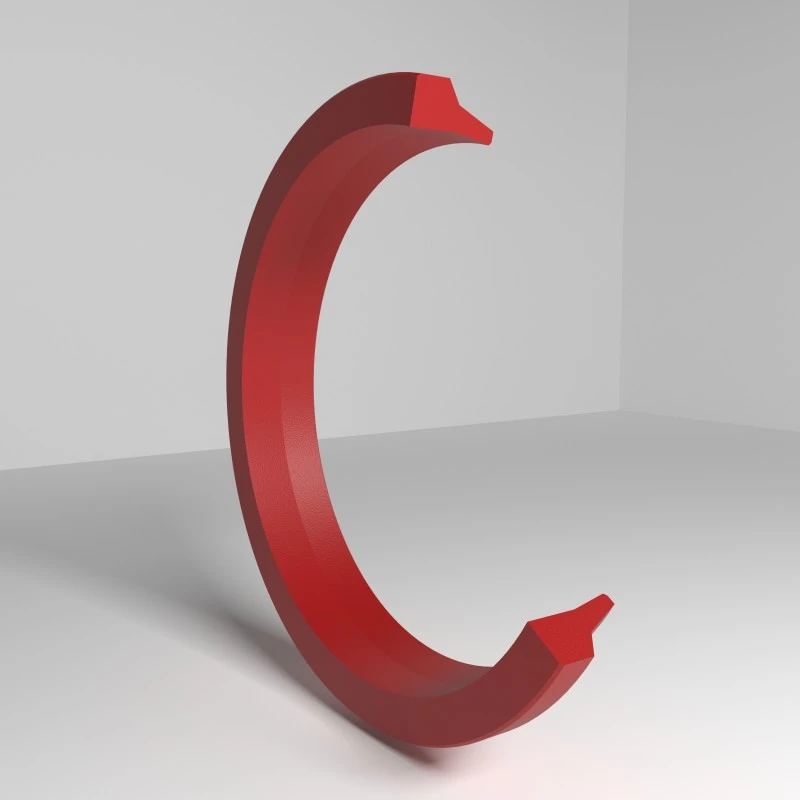

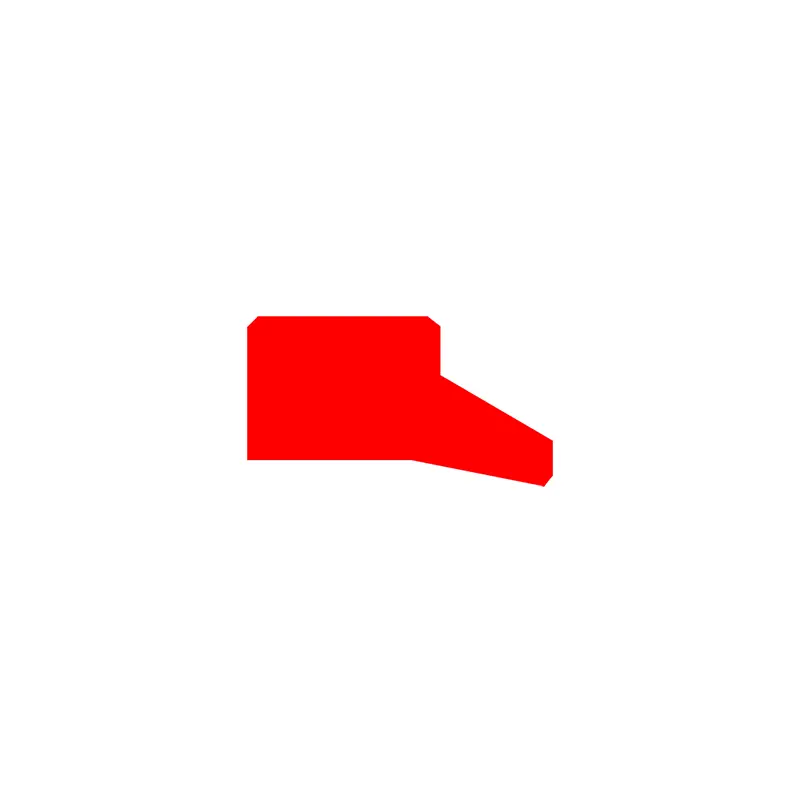

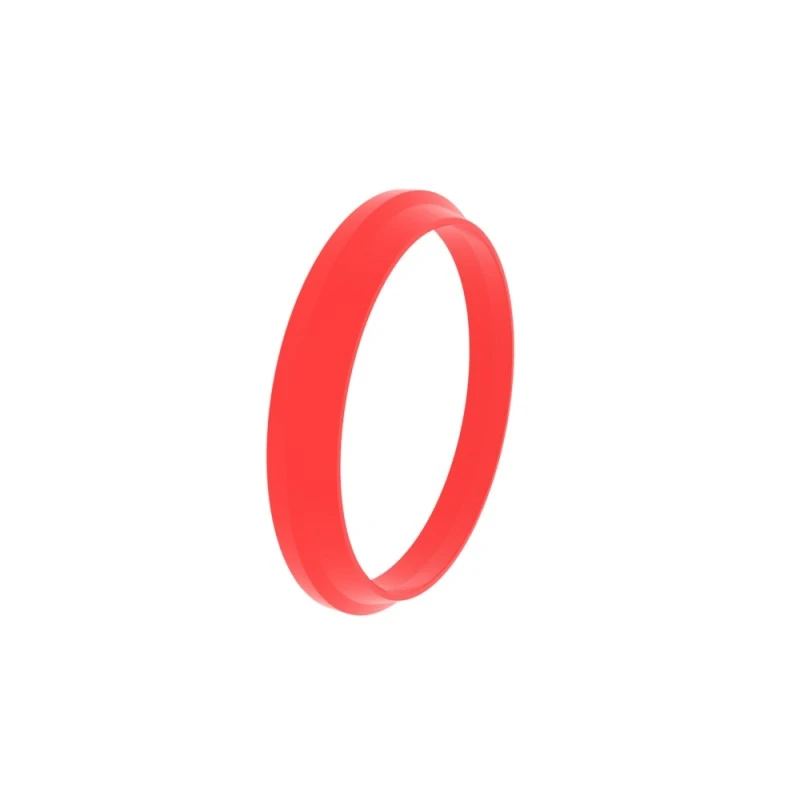

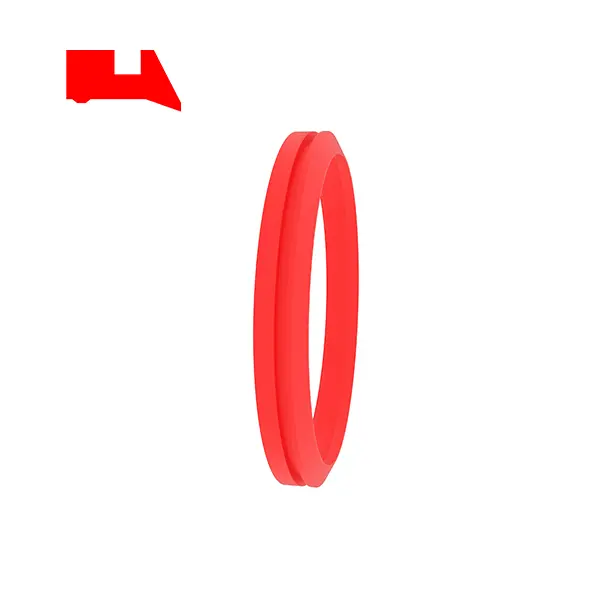

RCA102
Dimensiunea comenzii
Φd ...... diametrul exterior
Φd ...... diametrul interior
L ...... lățimea canelurii
H ...... înălțimea totală a sigiliului de praf

Exemplu de comandă
Model: RCA102
Dimensiunea canelurii/Înălțimea totală a etanșării prafului: 100x115x8.5
Material: RC-PU-H

Tip de etanșare: RCA102, RCA105, RCA211
Aplicație principală: utilizat în principal cu garnituri combinate glisante
Avantaje: performanță bună de frecare, RCA211 Sigiliu bidirecțional
Material: (duritate ultra-ridicată) poliuretan, cauciuc

Exemple de etanșare a canelurii	Următoarele sunt dimensiuni standard de canelură (se pot produce garnituri de praf de orice dimensiune în intervalul de dimensiuni)
	RCA102	Φd	Φd	FD1	L	L1	H
	RCA105	6-49.9	Φd+8	Φd+4	5	≥2	6
	RCA211	50-99.9	Φd+10	Φd+5	6	≥2	7
		＞ 100	Φd+15	Φd+7.5	8.5	≥2	11.5

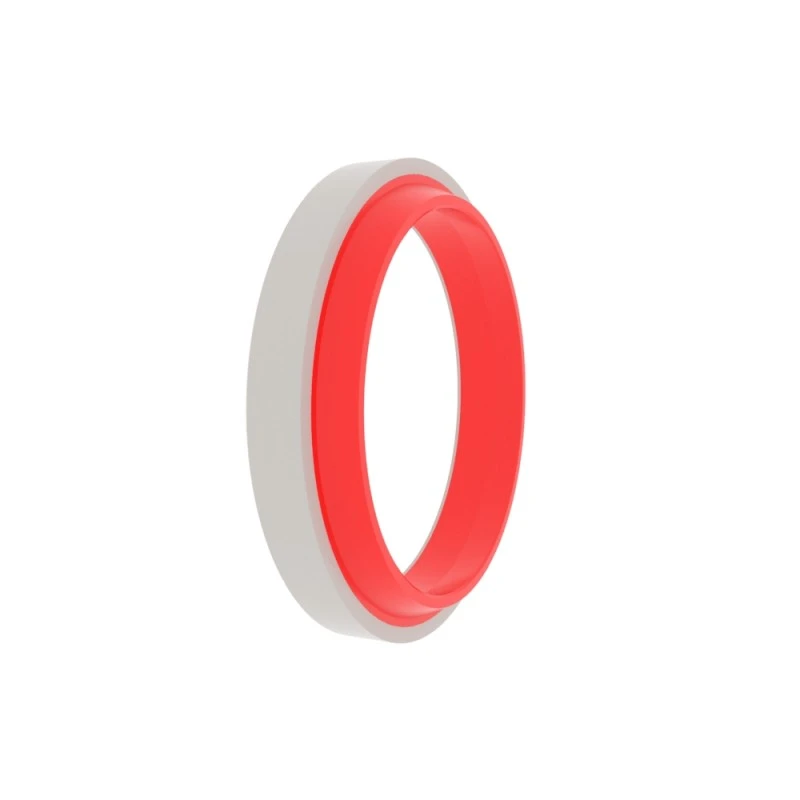

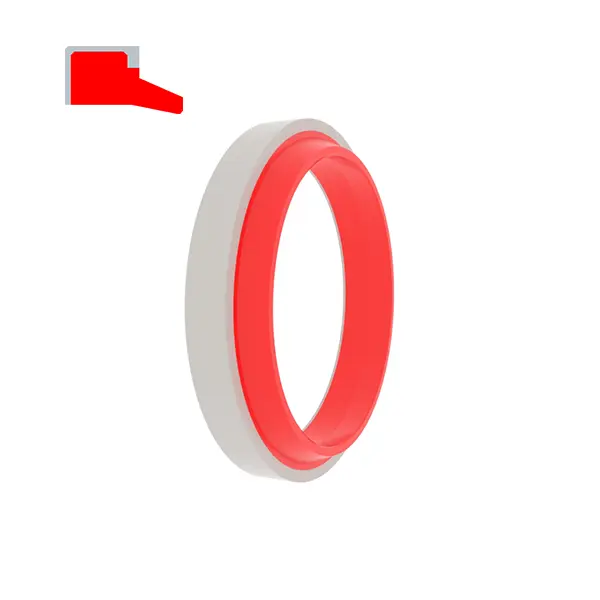

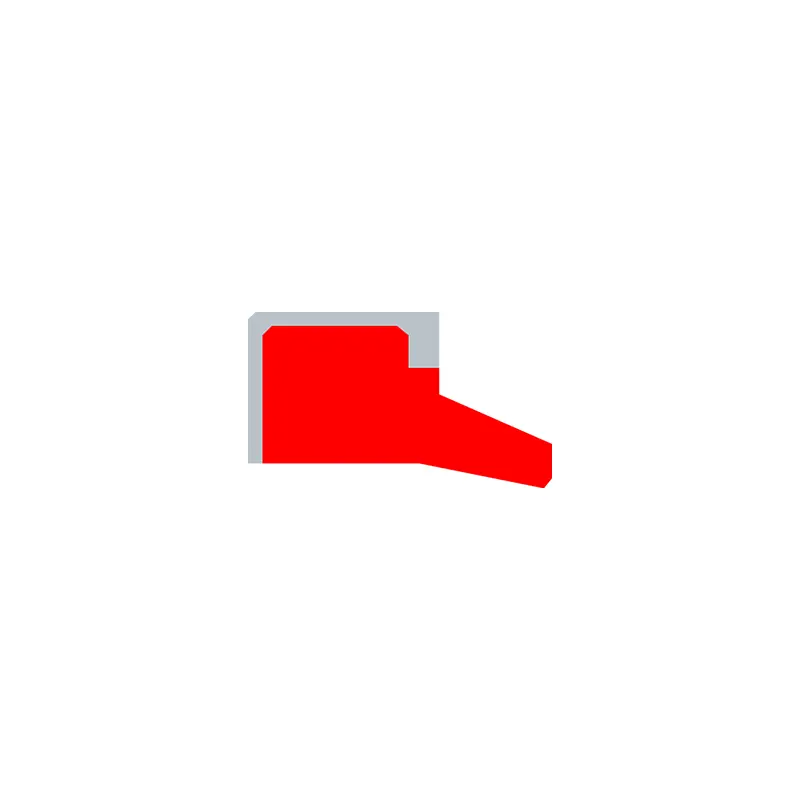

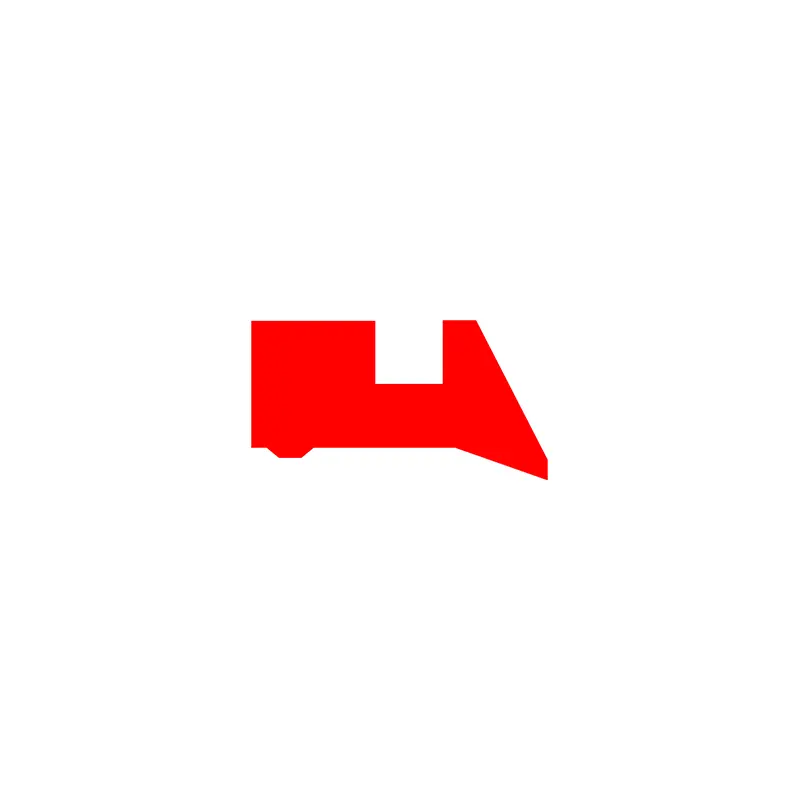

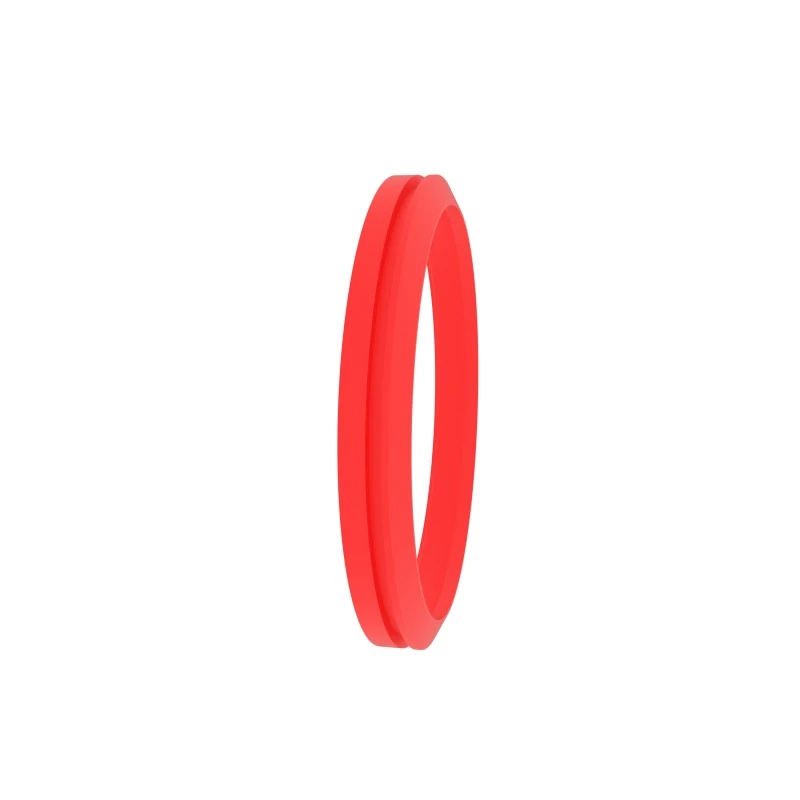

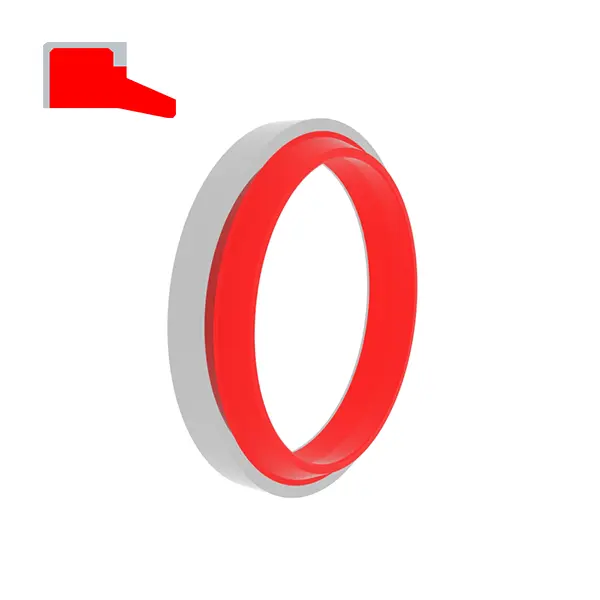

RCA103
Dimensiunea comenzii
Φd ...... diametrul exterior
Φd ...... diametrul interior
L ...... lățimea canelurii
H ...... înălțimea totală a sigiliului de praf

Exemplu de comandă

Model: RCA103

Dimensiunea canelurii/înălțimea totală a etanșării prafului: 100x115x9/12

Material: RC-PU-H+POM

Tip de etanșare: RCA103, RCA106
Aplicație principală: cilindri standard și pentru caneluri deschise
Avantaje: Performanța anti-frecare este bună, iar inelul de sprijin împiedică oxidarea să apară între canelură și sigiliu, iar poziționarea și încadrarea în cavitate sunt ferme.
Material: (duritate ultra-ridicată) poliuretan + polioximetilenă, cauciuc + polioximetilenă

Exemple de etanșare a canelurii	Următoarele sunt dimensiuni standard de canelură (se pot produce garnituri de praf de orice dimensiune în intervalul de dimensiuni)
	RCA103	Φd	Φd	L	H
		6-9.9	Φd+8	5	8
	RCA106	10-99.9	Φd+10	7	10
		100-200	Φd+15	9	12
		＞ 200	Φd+20	12	16

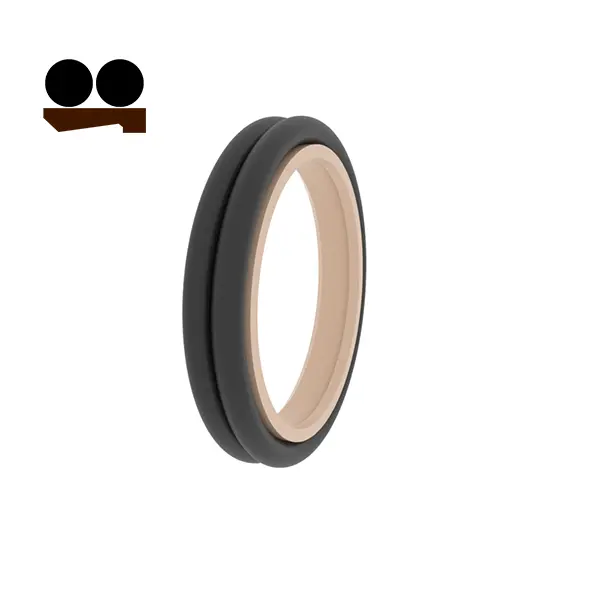

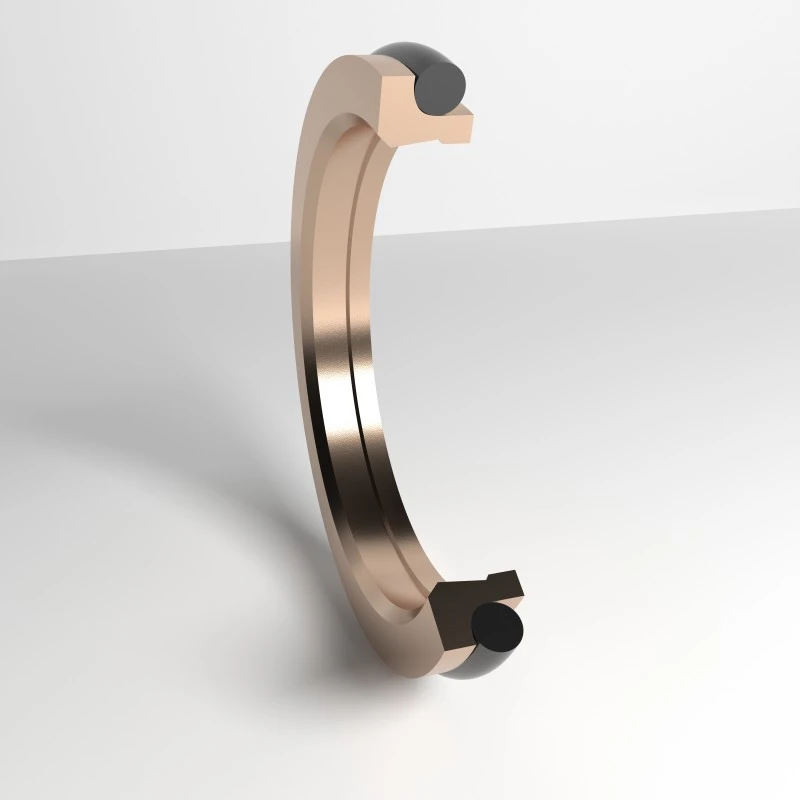

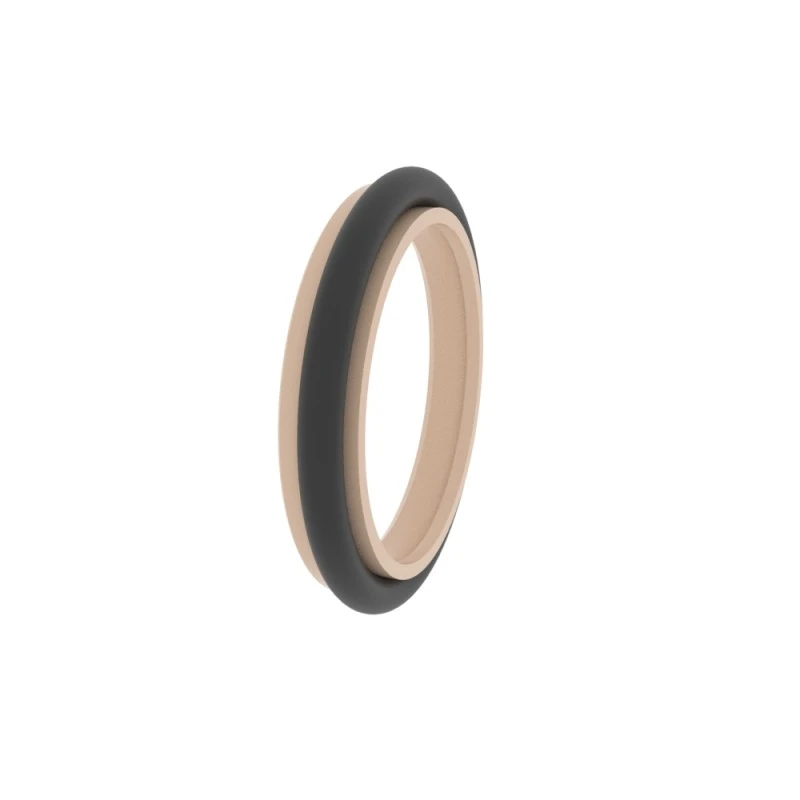

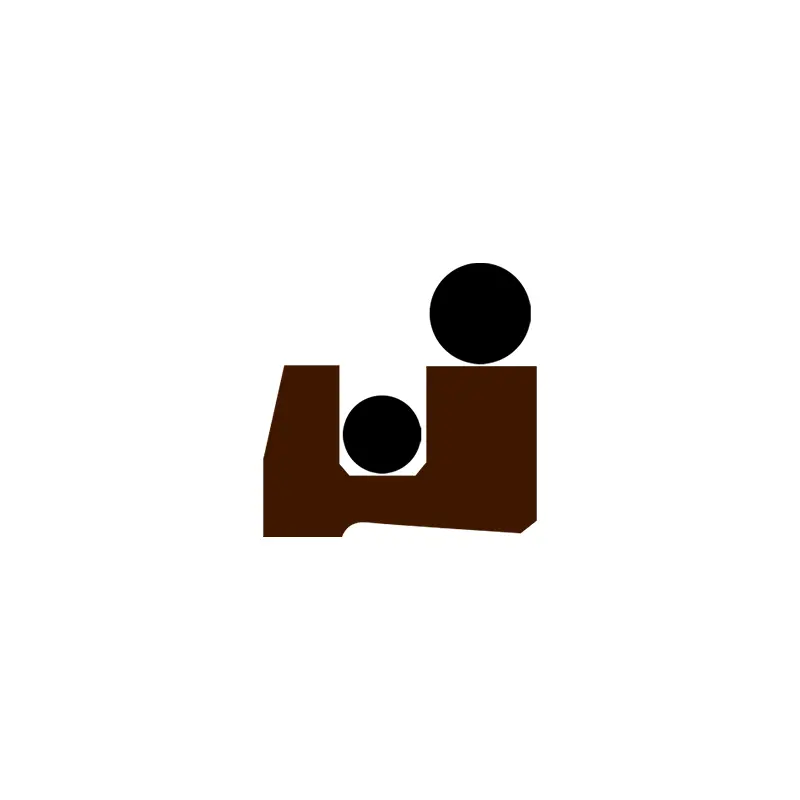

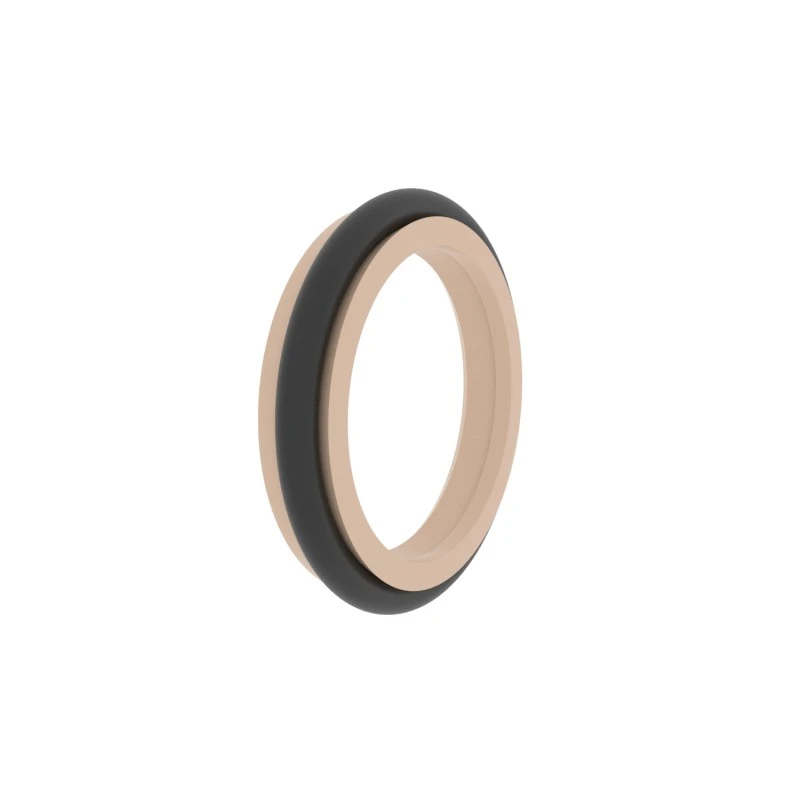

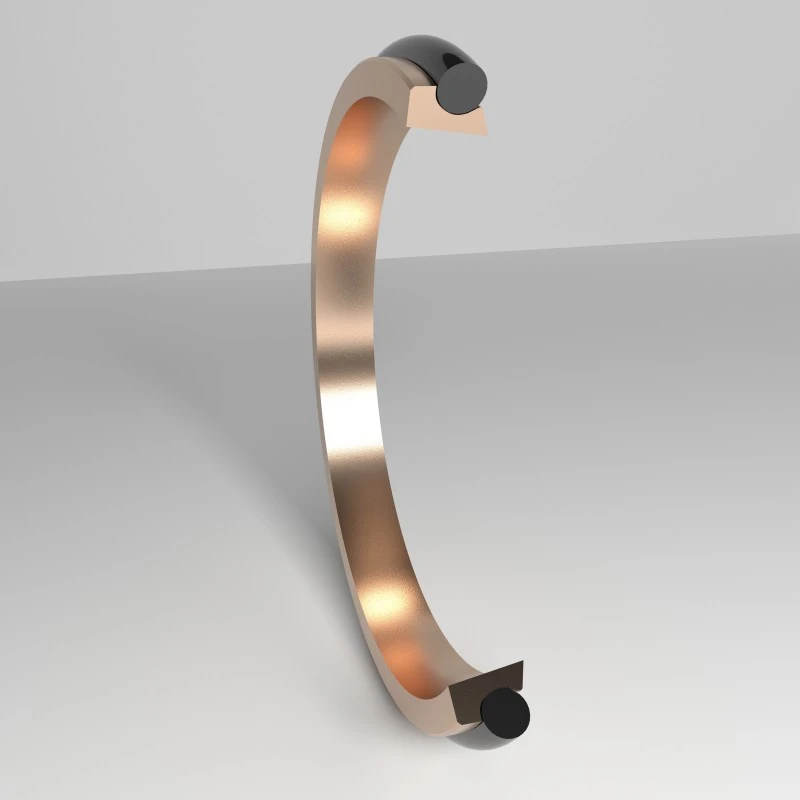

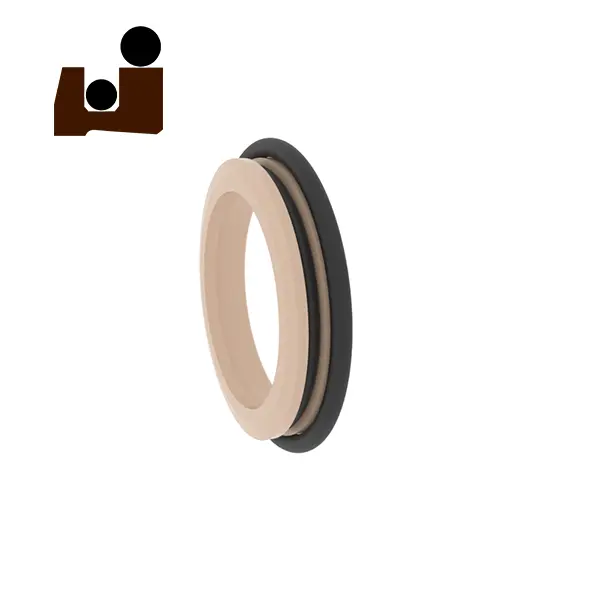

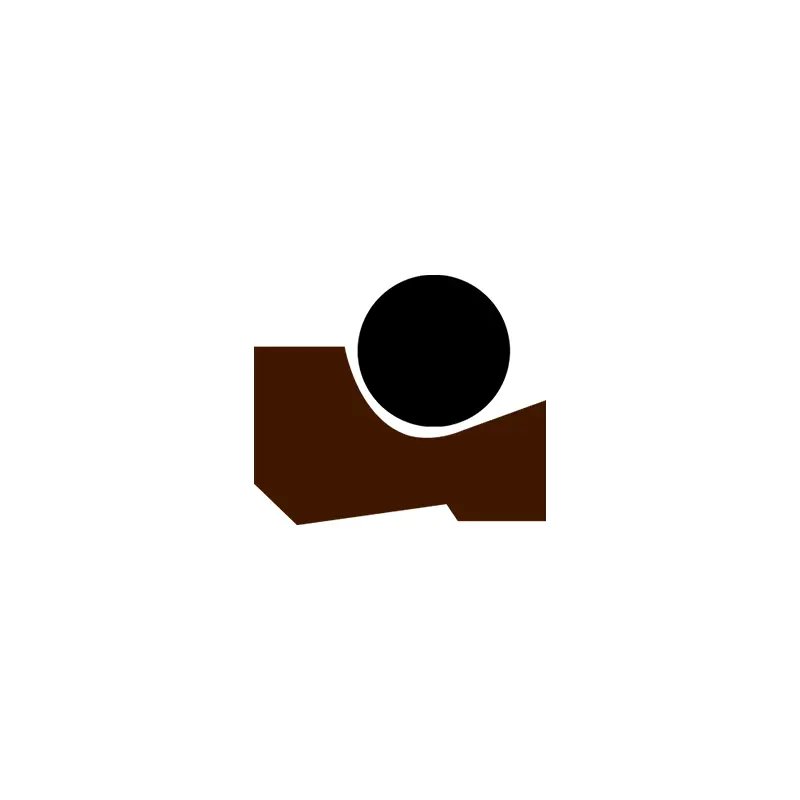

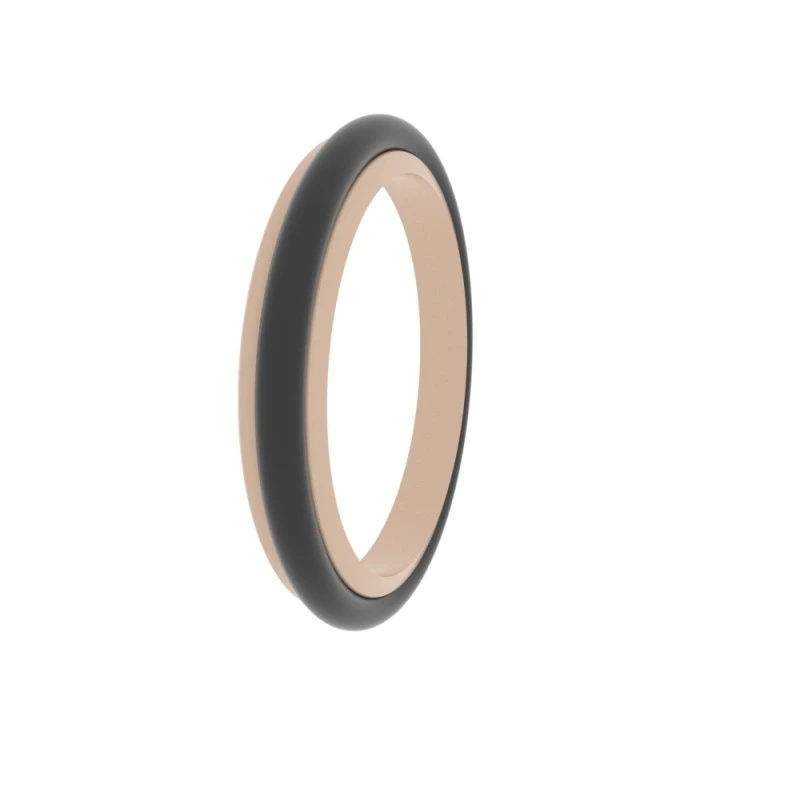

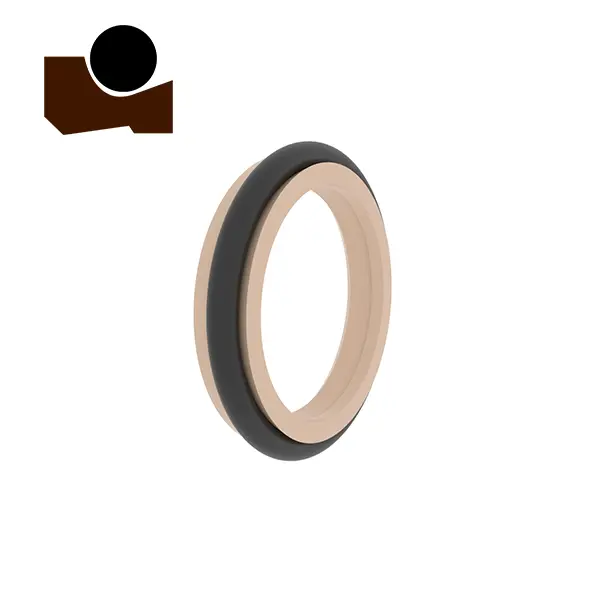

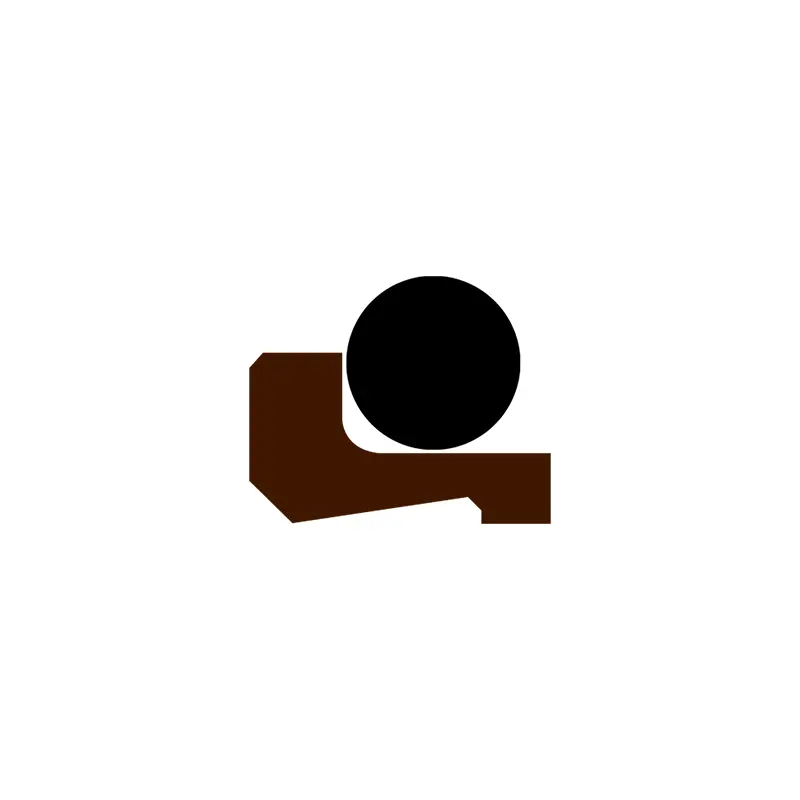

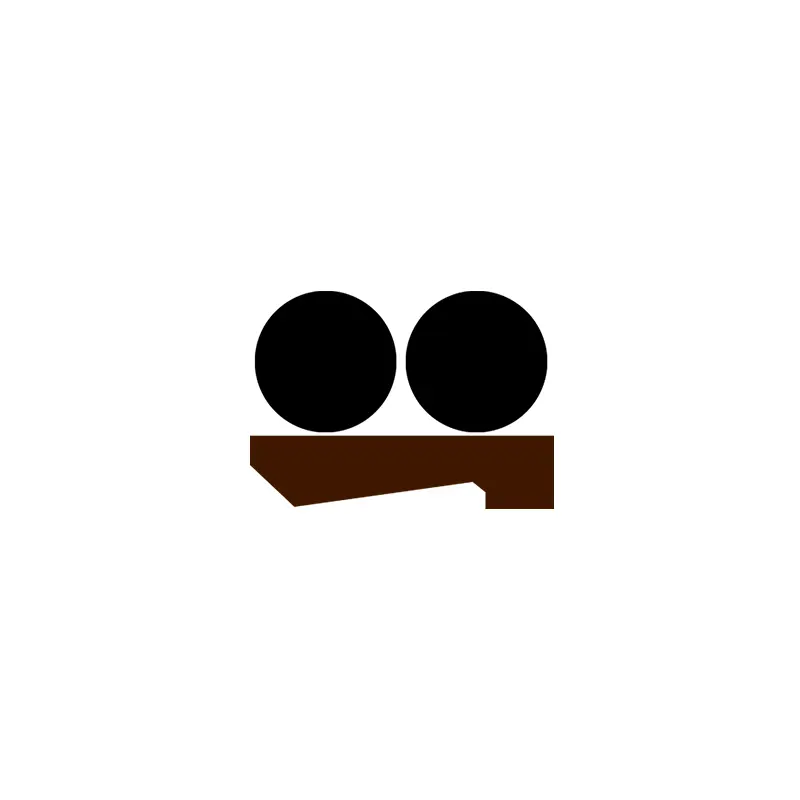

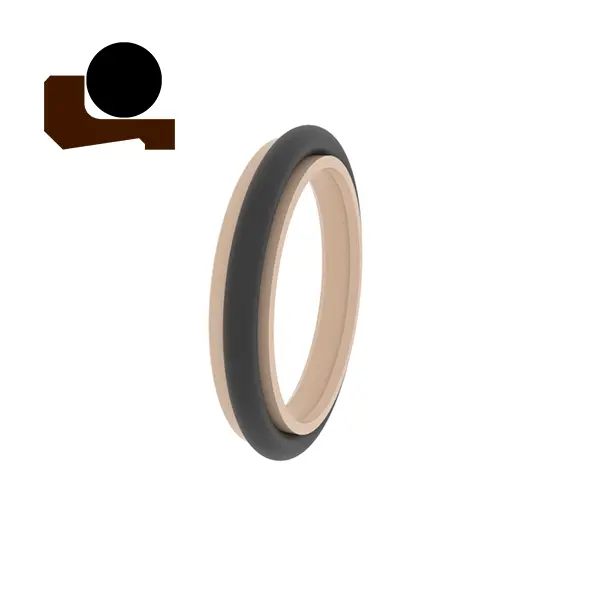

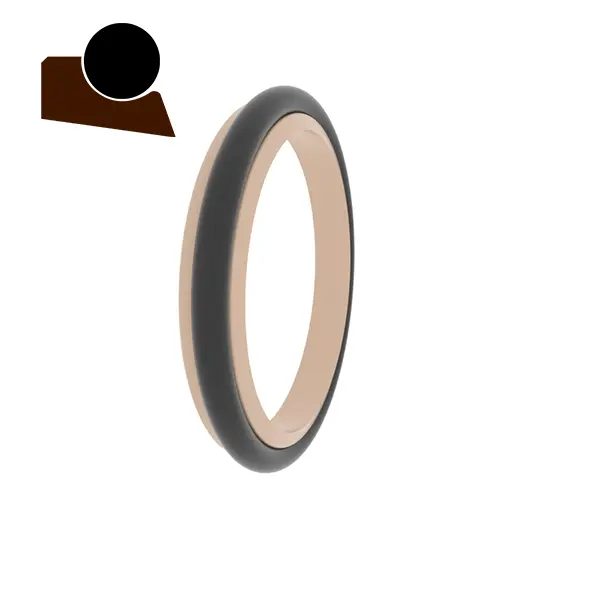

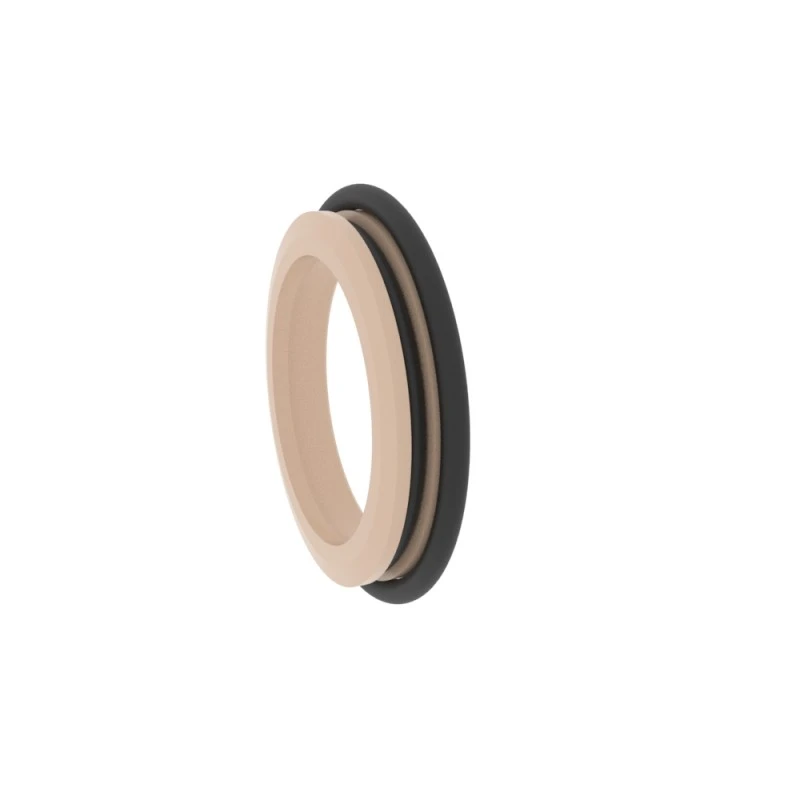

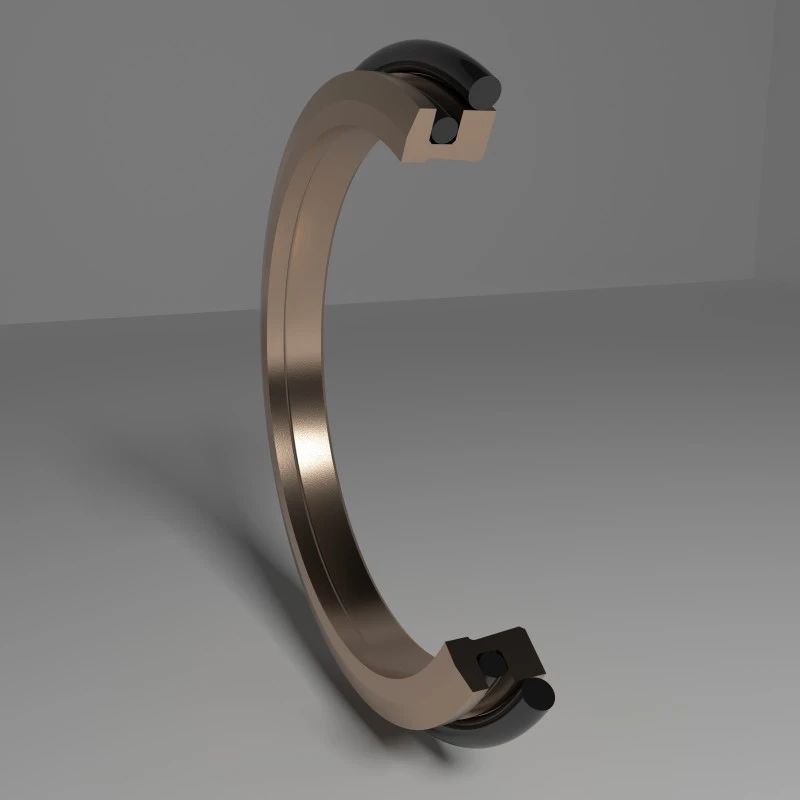

RCA115



Dimensiunea comenzii
Φd ...... diametrul exterior
Φd1 ...... diametrul exterior
Φd ...... diametrul interior
L ...... lățimea canelurii

Exemplu de comandă
Model: RCA115
Dimensiunea canelurii/Înălțimea totală a etanșării prafului: 100x108.8x6
Material: PTFE3+NBR

Tip de etanșare: RCA115, RCA118
Aplicație principală: industria chimică, industria alimentară și robinetele servoase
Avantaje: coeficient de frecare scăzut, fără târâre, spațiu mic de instalare, viață lungă rezistentă la uzură și capacități excelente de ajustare și poziționare în timpul muncii.
Material: tetrafluoroetilenă, cauciuc nitril sau cauciuc fluor

Exemple de etanșare a canelurii	Următoarele sunt dimensiuni standard de canelură (se pot produce garnituri de praf de orice dimensiune în intervalul de dimensiuni)
	RCA115	Φd	Φd	L	D1	a	O-inel
		6-11.9	Φd+4.8	3.7	D+1,5	2	1.78
		12-64.9	Φd+6,8	5.0	D+1,5	2	2.62
	RCA116	65-250.9	Φd+8.8	6.0	D+1,5	3	3.53
		251-420.9	Φd+12.2	8.4	D+2	3	5.33
		421-650.9	Φd+16.0	11.0	D+2	4	7.00
		≥150	Φd+20.0	12.0	D+2,5	5	8.40
