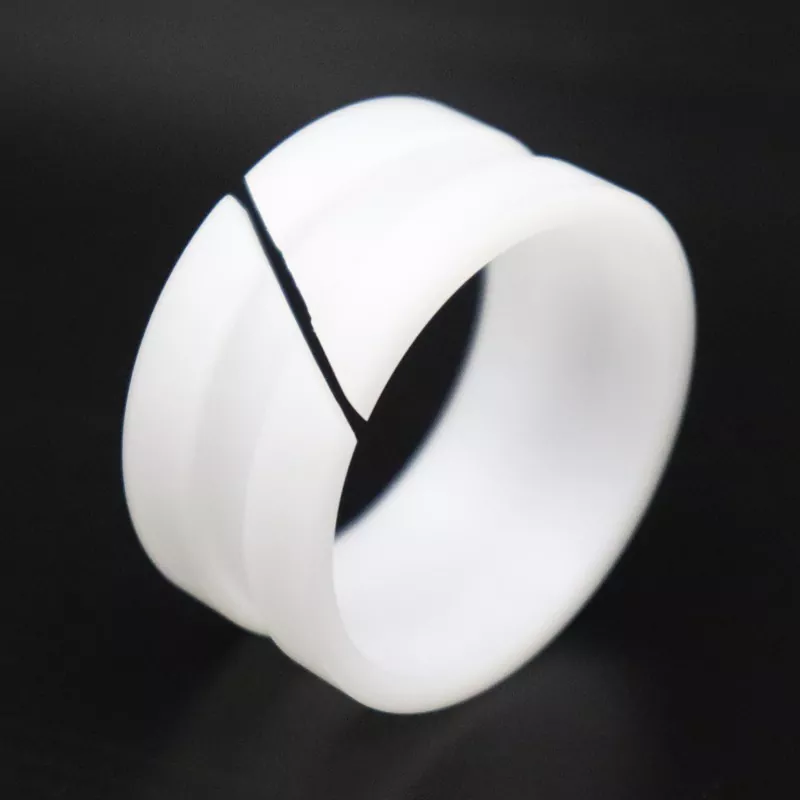

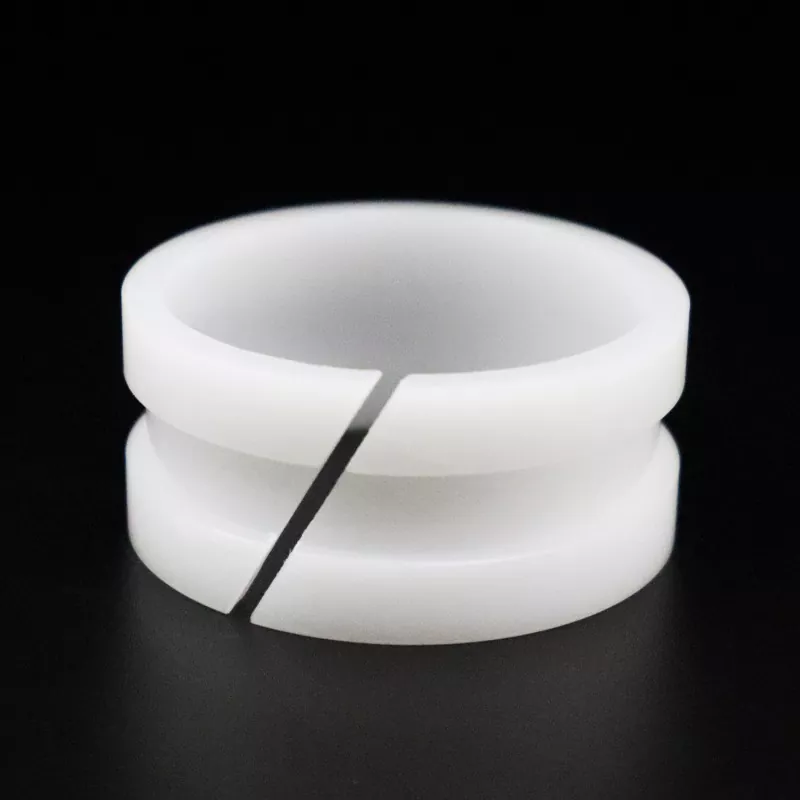

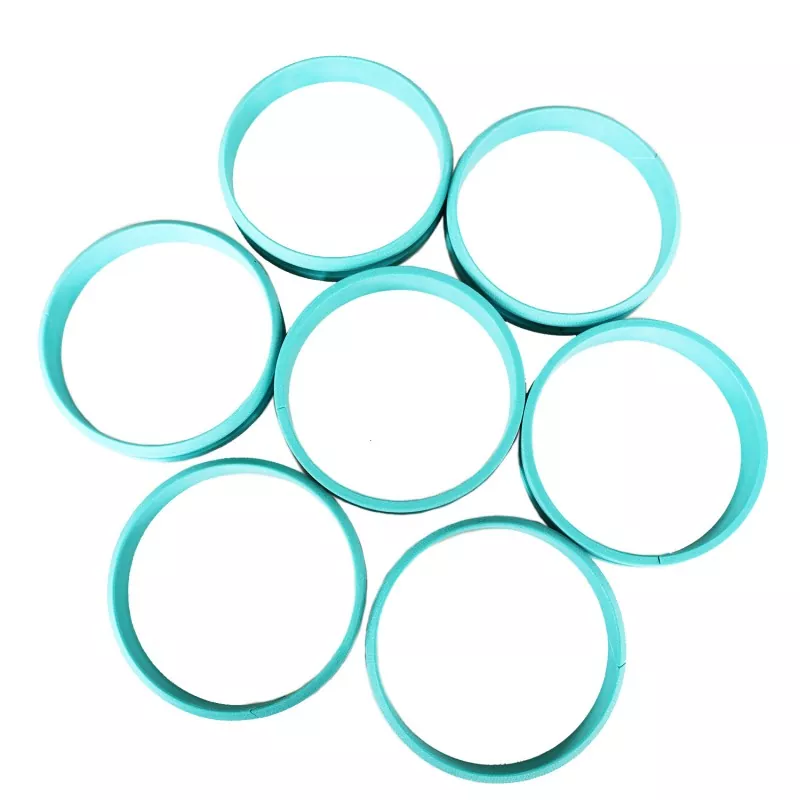

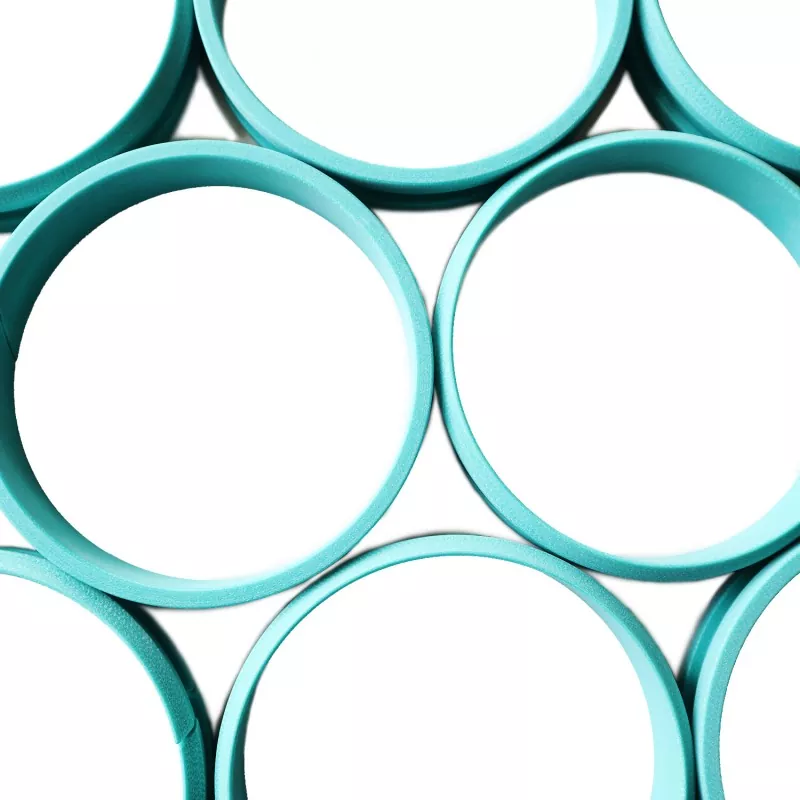

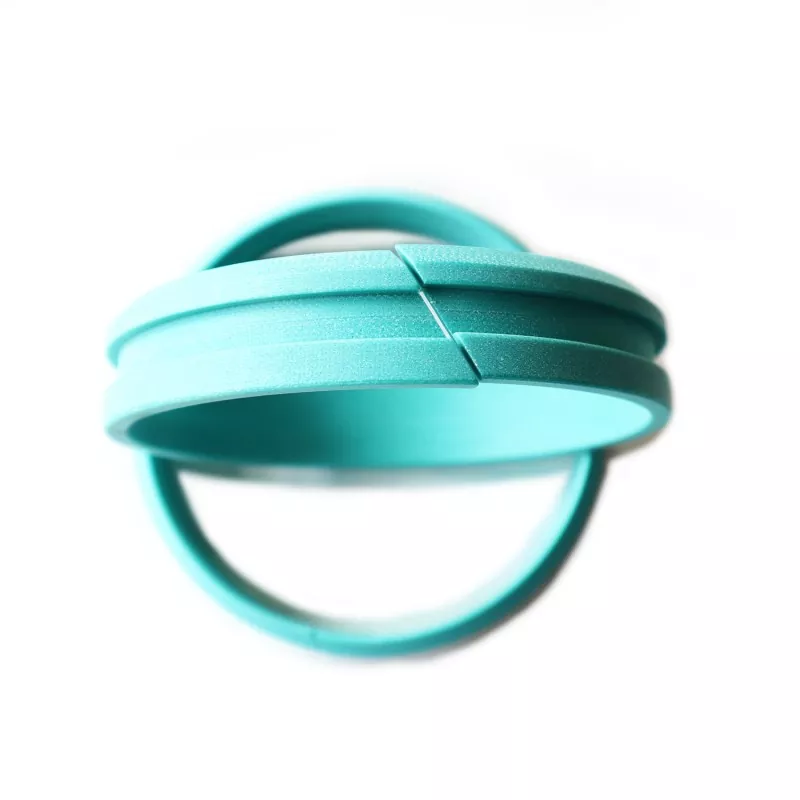

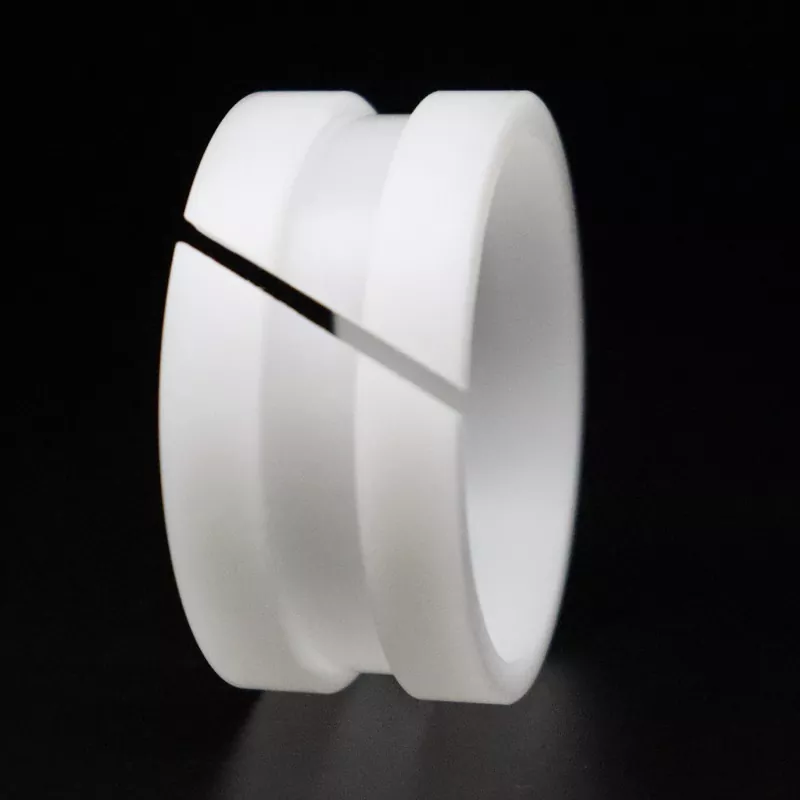

Designul acestei bucșe de ghidare a tijei pistonului se bazează pe standardul seriei Hunger FI, asigurând o compatibilitate excelentă. Utilizează sistemul de codare GFI pentru comandă (de exemplu, GFI-0360PA), făcând selecția convenabilă. Este o componentă preferată pentru ghidarea și sprijinirea tijei pistonului în sistemele hidraulice; Producătorii de cilindri sunt invitați să selecteze, să probeze și să comande în vrac acest produs.
Performanță și aplicație:Bucșa de ghidare GFI este proiectată pentru tijele pistonului, oferind atât suport, cât și ghidare.
Materiale:Nailon (PA), polioximetilenă (POM) și politetrafluoretilenă (PTFE).
Conditii de functionare:Interval de temperatură de funcționare: -55°C până la +255°C (PTFE este utilizat pentru temperaturi peste 120°C).
Standard de proiectare:Designul și selecția pot face referire la seria Hunger FI.
Desemnare și comanda:Bucșa de ghidare GFI este specificată printr-un număr de comandă; exemplu: GFI-0360PA.
|

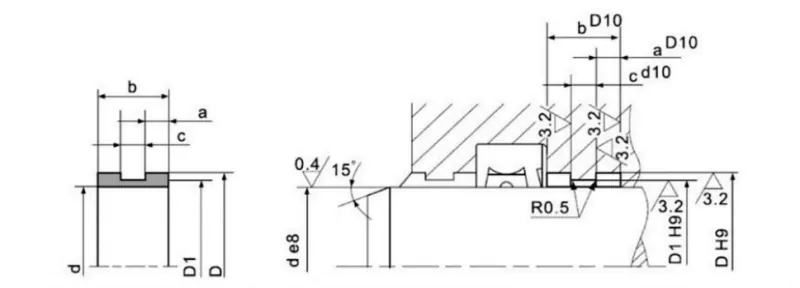

Număr de ordine |
d |
b |
D |
D1 |
c |
a |
|
GFI-0360 |
36 |
19 |
42 |
39 |
6 |
6.5 |
|
GFI-0400 |
40 |
46 |
43 |
|||
|
GFI-0420 |
42 |
48 |
45 |
|||
|
GFI-0450 |
45 |
51 |
48 |
|||
|
GFI-0500 |
50 |
56 |
53 |
|||
|
GFI-0550 |
55 |
61 |
58 |
|||
|
GFI-0560 |
56 |
62 |
59 |
