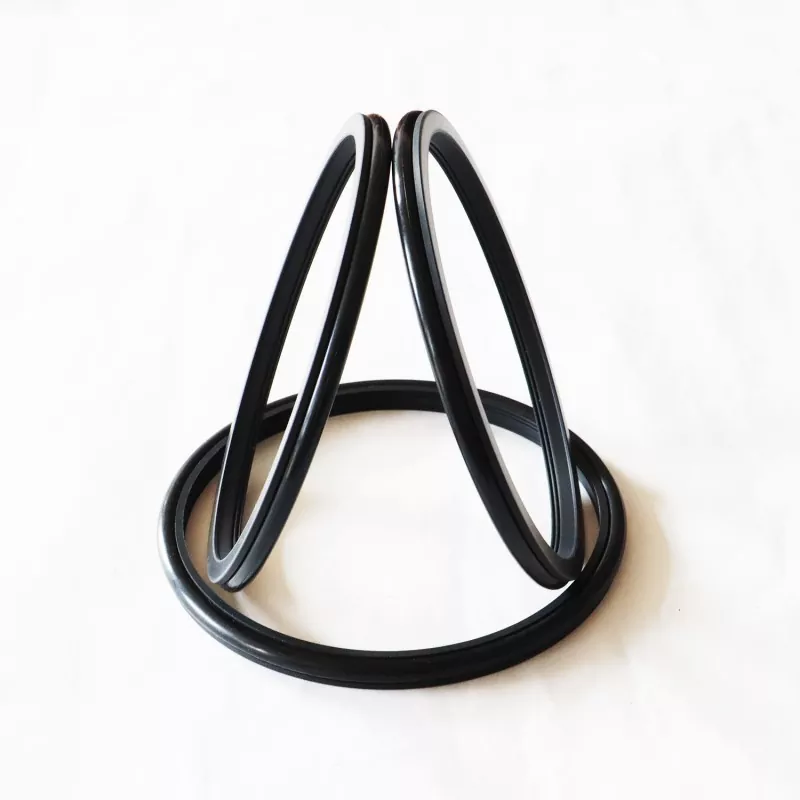

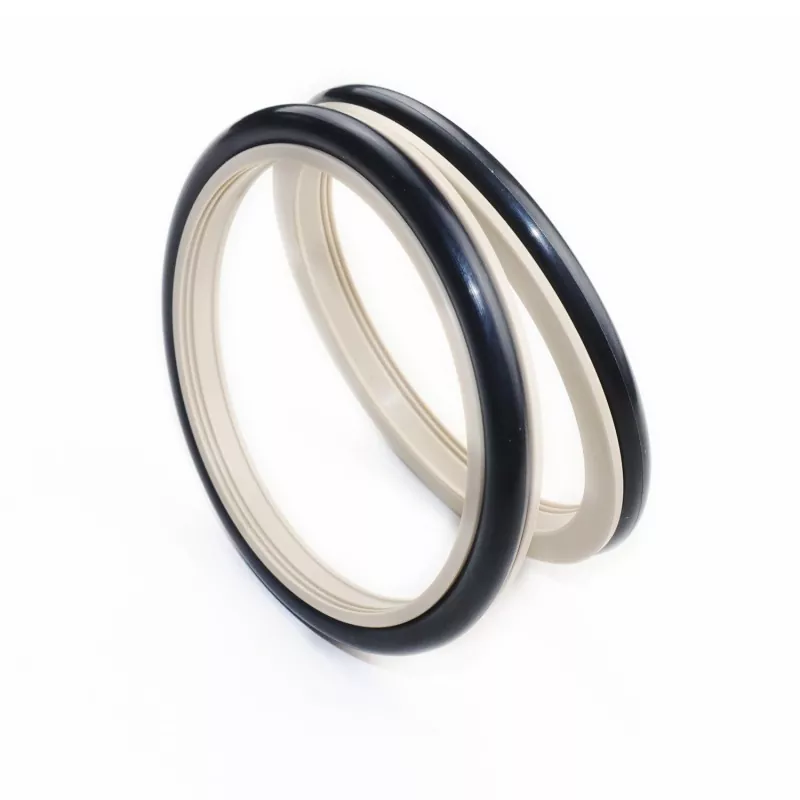

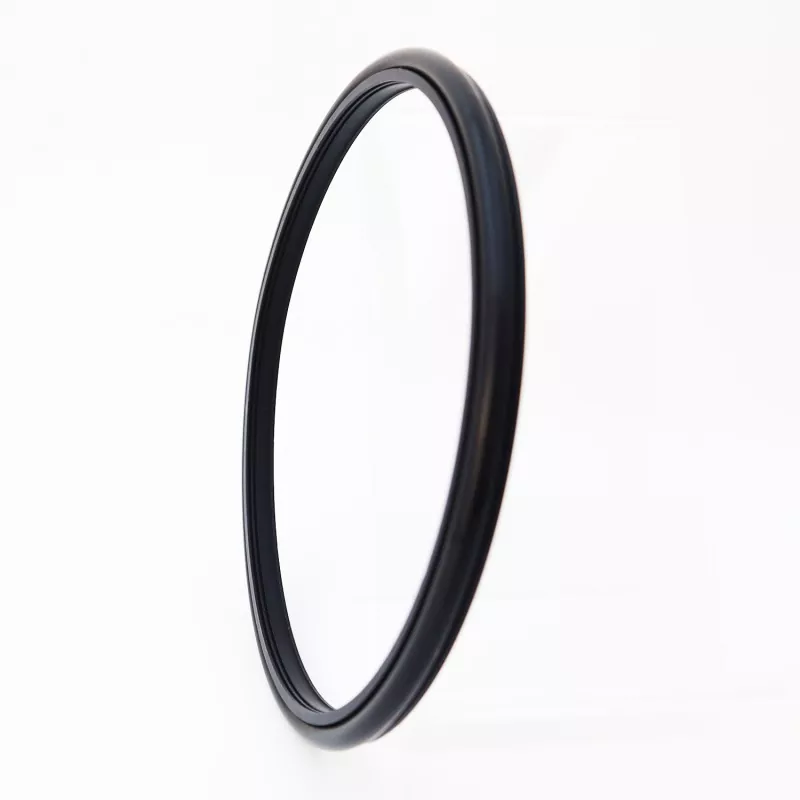

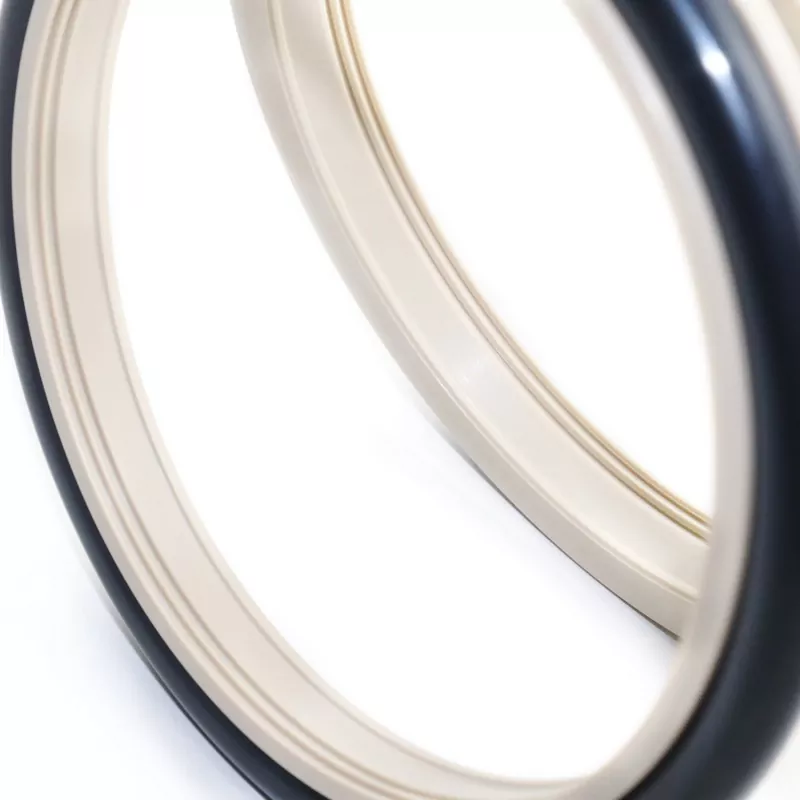

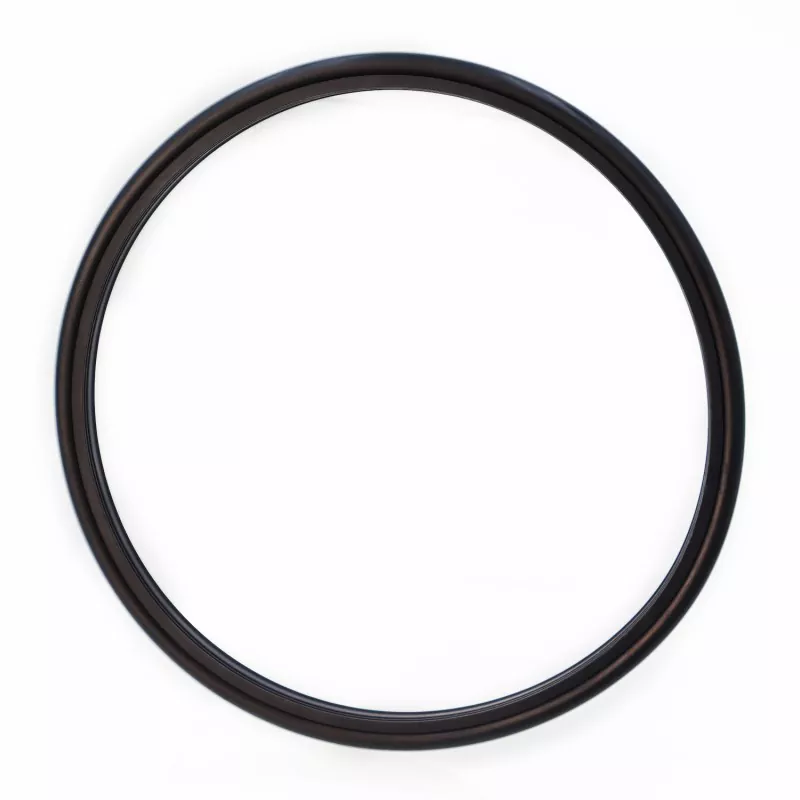

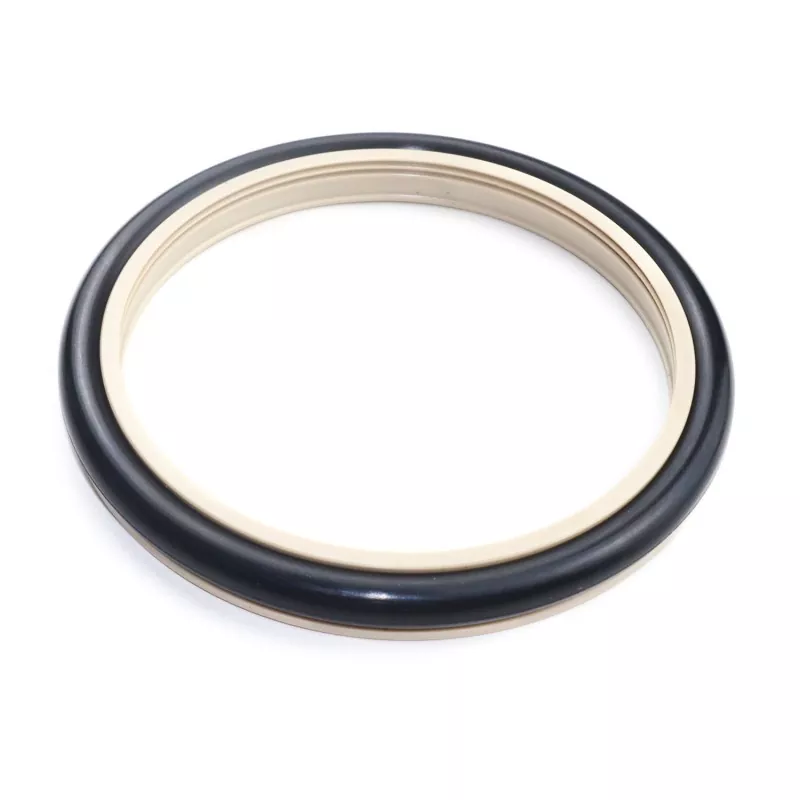

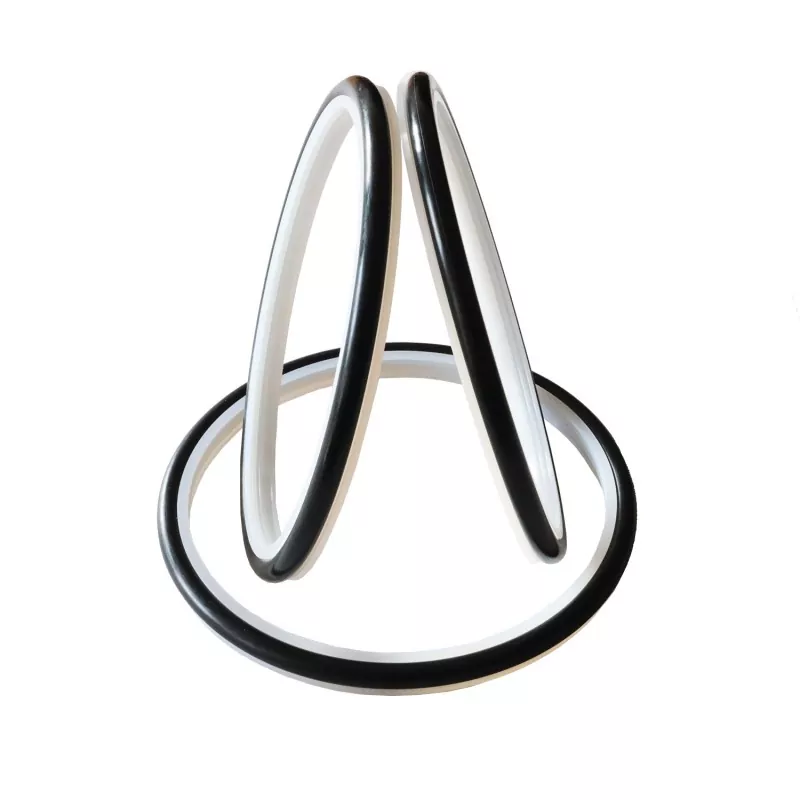

Etanșarea din compozit zimțat ranforsat (etanșare cu șlam de ciment) pentru tijele pistonului (arbori) constă dintr-un inel de etanșare zimțat special conceput din plastic tehnic de înaltă performanță și un inel O de cauciuc; este potrivit pentru etanșarea unidirecțională în aplicații hidraulice alternative și rotative. Este folosit în principal în pompe cu piston, pompe de noroi, instrumente de foraj cu șurub, instalații de foraj, echipamente de explorare petrolieră, centrale de amestecare a betonului și multe altele.
Caracteristicile cheie includ durată lungă de viață, frecare scăzută, performanță excelentă de etanșare, design compact și ușurință în instalare, utilizare și întreținere. Designul optimizat al profilului și grosimii buzei de etanșare asigură o etanșare eficientă chiar și atunci când este expus la medii dure, cum ar fi nămolul de ciment.
Când este utilizat cu medii asemănătoare noroiului, se recomandă injectarea grăsimii lubrifiante între cele două (sau mai multe) etape de etanșare.
Valorile limită nu trebuie să apară simultan.
|
Presiune (MPa) |
Temperatura (°C) |
Viteza (m/s) |
Mediu |
|
|
Mișcare alternativă |
Mișcare de rotație |
|||
|
≤100 |
-35 până la +100 (cu inel O NBR) |
≤6 |
≤2 |
Apă, nămol, țiței, ulei hidraulic, emulsie |
|
-20 până la +200 (cu inel O FKM) |
||||
1. Materialele compatibile pentru inele O includ: cauciuc nitrilic R01 (NBR), cauciuc fluor R02 (FKM), etc.
2. Material inel de etanșare: Material standard PTFE4; alte materiale disponibile includ PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 etc.
Model de comandă: RC2061-80*91.7*7.6-PTFE4-R01 (Model - Diametrul arborelui * Diametrul canelurii * Lățimea canelurii - Cod material)
Sunt disponibile dimensiuni din intervalul de parametri specificat.
|

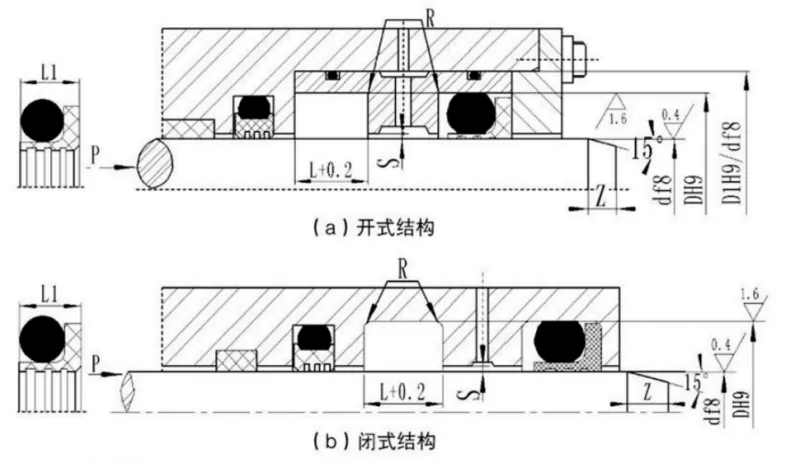

Gama de diametre a arborelui Tip standard d f8 RC2061 |
Gama de diametre a arborelui Greutate d f8 RC2061-Z |
Diametrul canelurii D H9 |
Lățimea canelurii L+0,2 |
Latimea sigiliului L1 |
Raza de colț Rmax |
Joc radial Smax |
Teşitură Zmin |
Diametrul secțiunii transversale a inelului O |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Notă: 1. Pentru diametrele arborelui ≤30 mm, se recomandă un design cu canelură deschisă.
2. Pentru aplicațiile de etanșare rotativă, duritatea suprafeței arborelui rotativ ar trebui să fie HRC ≥58.
3. Pentru presiuni care depășesc 30 MPa, se recomandă o potrivire H8/f8 pentru spațiul de extrudare.
