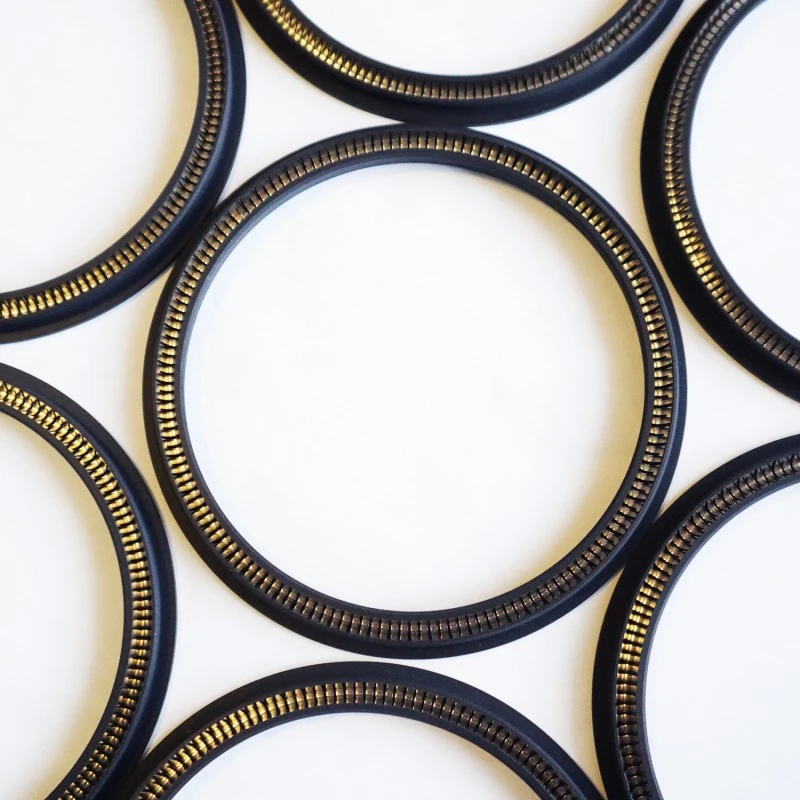

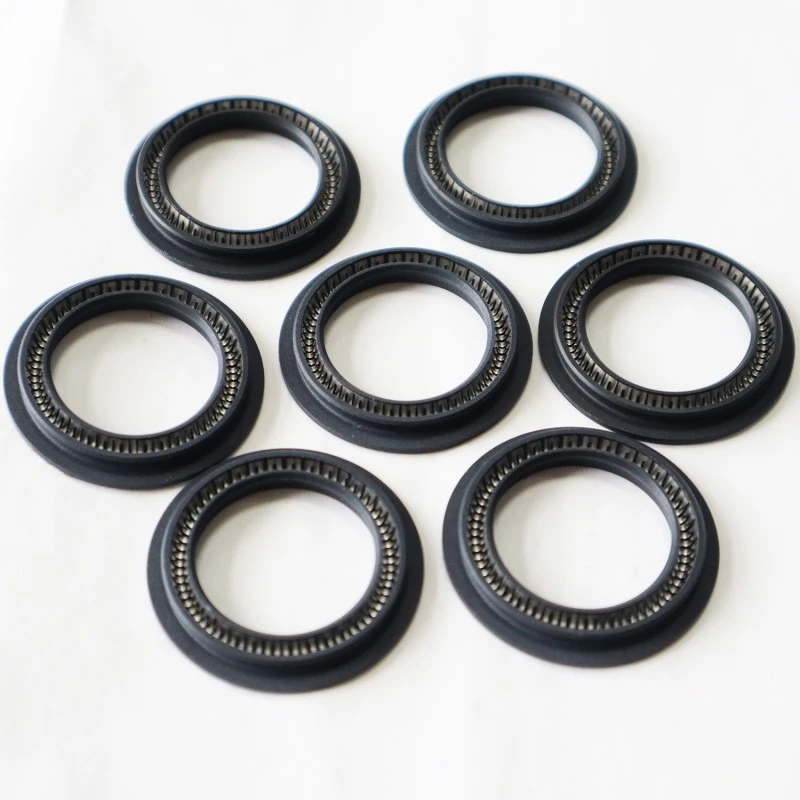

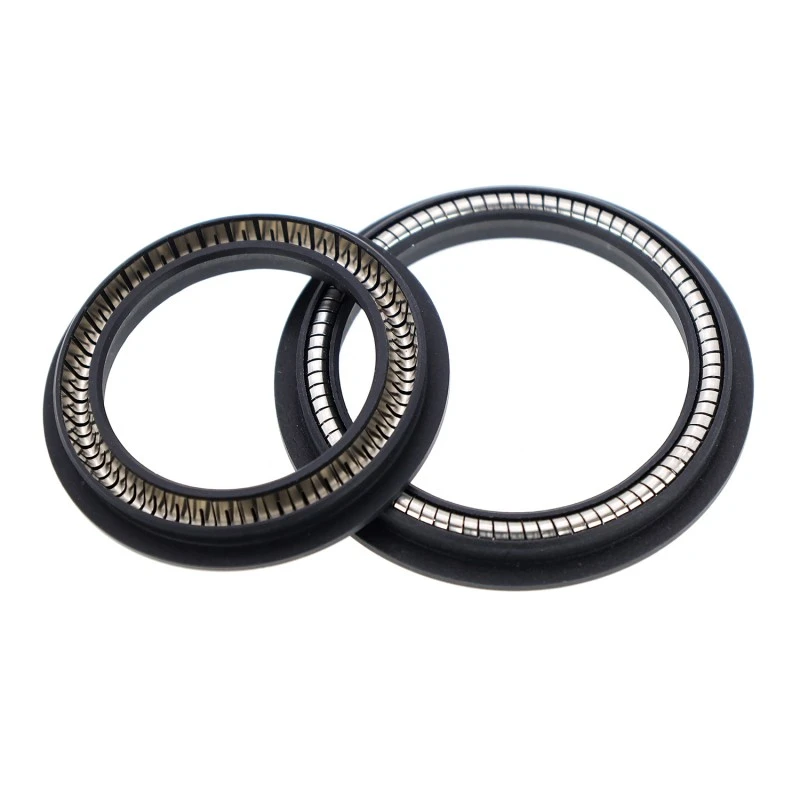

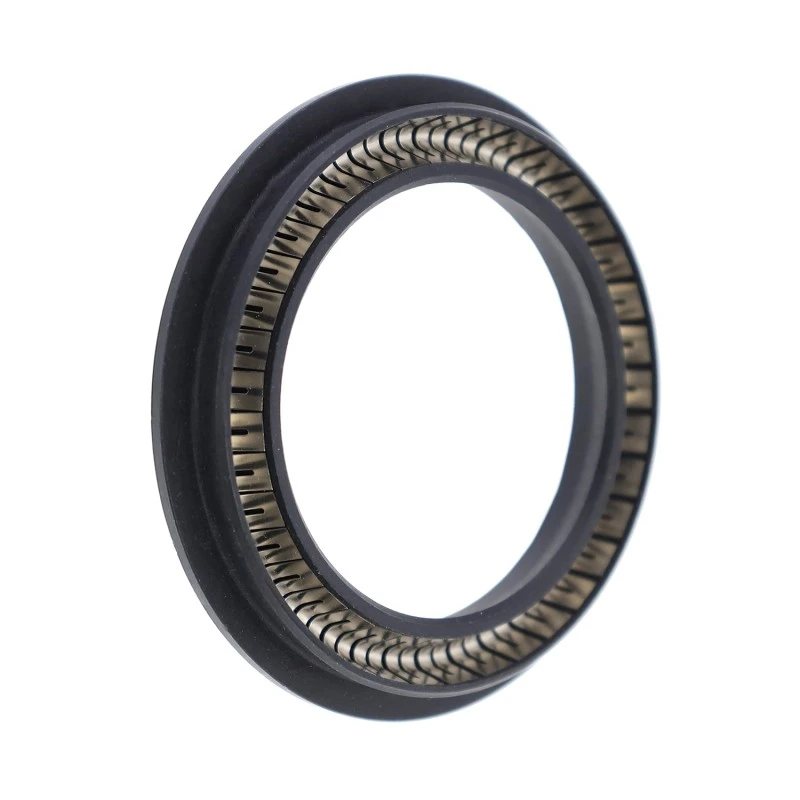

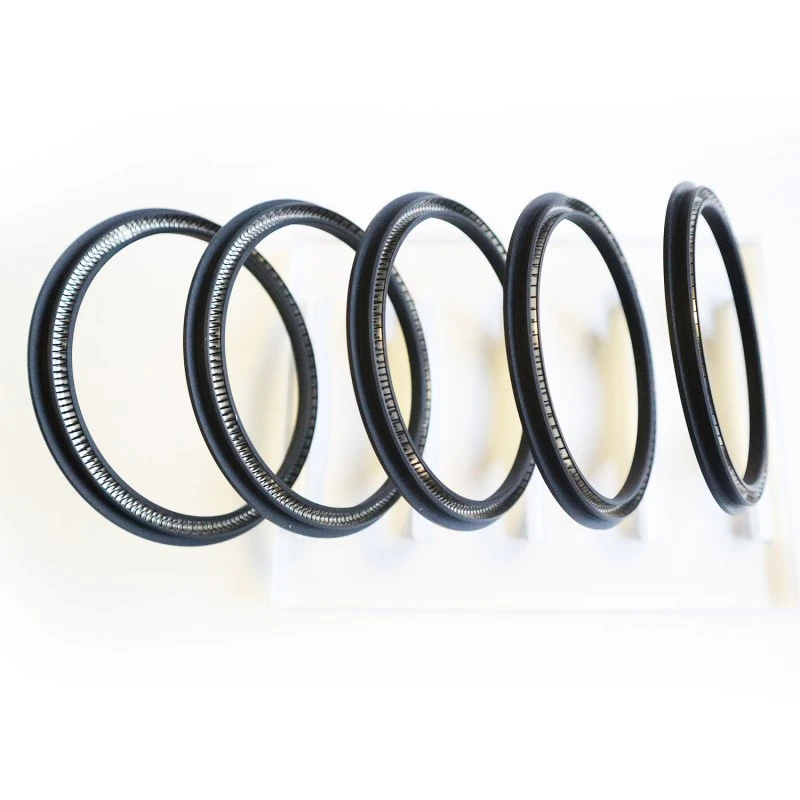

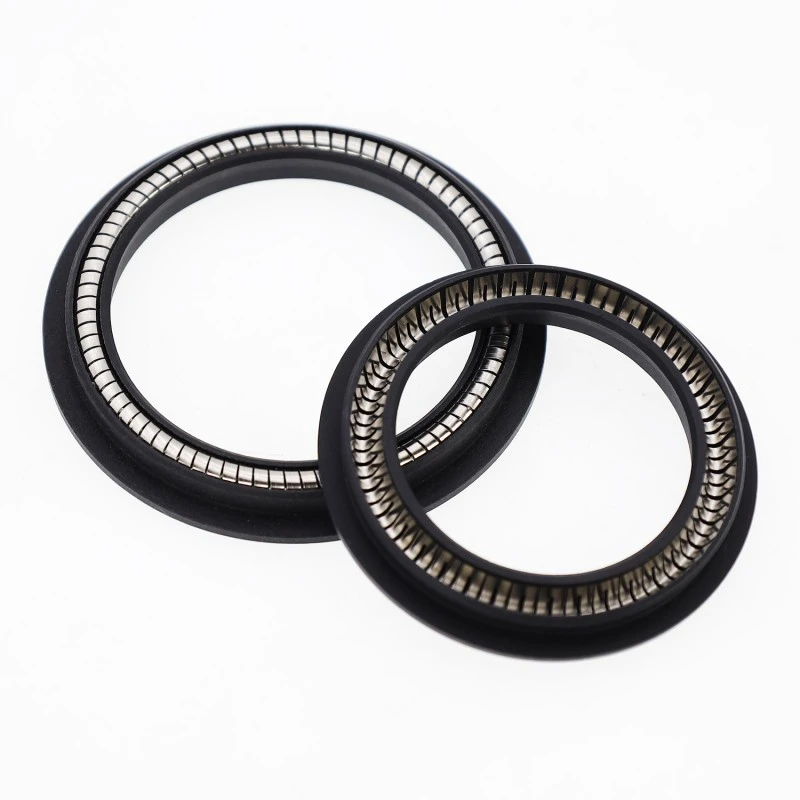

Garniturile de etanșare cu arc pentru arbori rotativi sunt garnituri de presiune unidirecționale de înaltă performanță, utilizate în aplicațiile cu arbori rotativi. Garnitura rotativă RC2055 constă dintr-un arc din oțel inoxidabil și plastic de înaltă performanță. Când utilizați RC2055-B și RC2055-C, materialul elastomer adecvat trebuie selectat cu atenție.
Condiții de funcționare aplicabile (valorile extreme nu trebuie să apară simultan)
|
Presiune/MPa |
Temperatura / °C |
Viteza /m/s |
Mediu |
|||
|
≤35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
Aproape toate mediile lichide și gazoase |
|
-200~+250 |
-35~+250 |
<2M/S |
<6M/S |
<2M/S |
||
Selectia materialelor
1. Materialele disponibile pentru inele O includ: cauciuc nitrilic R01 (NBR), cauciuc fluor R02 (FKM) etc.
2. Materiale inelului de etanșare: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 etc.
3. Arc din oțel inoxidabil: arc în formă de V.
Controlul procesului de producție
Baza de producție modernă a RuiChen este echipată cu mașini de turnat prin injecție de înaltă precizie, mașini automate de vulcanizare în vid și echipamente de prelucrare de precizie CNC. În timpul procesului de producție, utilizăm metode SPC (Control statistic al procesului) pentru a monitoriza parametrii cheie ai procesului, cum ar fi temperatura, presiunea și timpul în timp real, asigurându-ne că fiecare produs turnat prezintă consistență și stabilitate ridicate.
Pentru produsele critice, implementăm un sistem de inspecție 100%, mai degrabă decât eșantionarea aleatorie, pentru a ne asigura că fiecare sigiliu livrat clienților noștri este calificat.
Exemplu de comandă
RC2055-40-PTFE4+V: Diametrul arborelui 40, material inel de etanșare PTFE4, arc din oțel inoxidabil are formă de V.
RC2055-B-40-PTFE4+R02: Diametrul arborelui 40, material inel de etanșare PTFE4, inelul O potrivit este din cauciuc fluor.
RC2055-C-40-PTFE4+R02: Diametrul arborelui 40, material inel de etanșare PTFE4, inelul O potrivit este din cauciuc fluor.

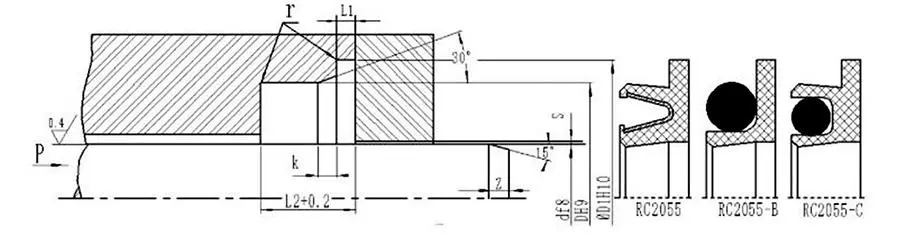

Tabel cu specificații (sunt disponibile toate specificațiile din intervalul de parametri)
|
Gama de diametre a tijei d f8 |
Diametrul canelurii DH9 |
Diametrul canelurii D1H10 |
Adâncimea muchiei L1 |
Lățimea canelurii L |
Import teșitură k |
Joc radial Smax |
Lungimea teșitului |
r max |
|
|
10MPA |
20MPA |
||||||||
|
5~19.9 |
d+5 |
d+9 |
0,85-0,1 |
3.6 |
0.3 |
0.15 |
0.1 |
Zmin=0,8L |
0.8 |
|
20~39,9 |
d+7 |
d+12,5 |
1,35-0,15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400,9 |
d+10,5 |
d+17,5 |
1,8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401~1500 |
d+14 |
d+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
Notă: Se recomandă ca duritatea suprafeței arborelui rotativ să fie HRC ≥ 58.
Tabel cu specificații și dimensiuni (Acest tabel se aplică pentru RC2055-B și RC2055-C, care au aceleași specificații)
|
Model |
d |
D |
D1 |
L |
L1 |
|
Model |
d |
D |
D1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
Model |
d |
D |
D1 |
L |
L1 |
|
Model |
d |
D |
D1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
Notă: Dacă specificațiile necesare nu sunt enumerate în acest tabel, vă rugăm să contactați compania noastră. Putem furniza produse cu dimensiuni de până la 1600 mm.
