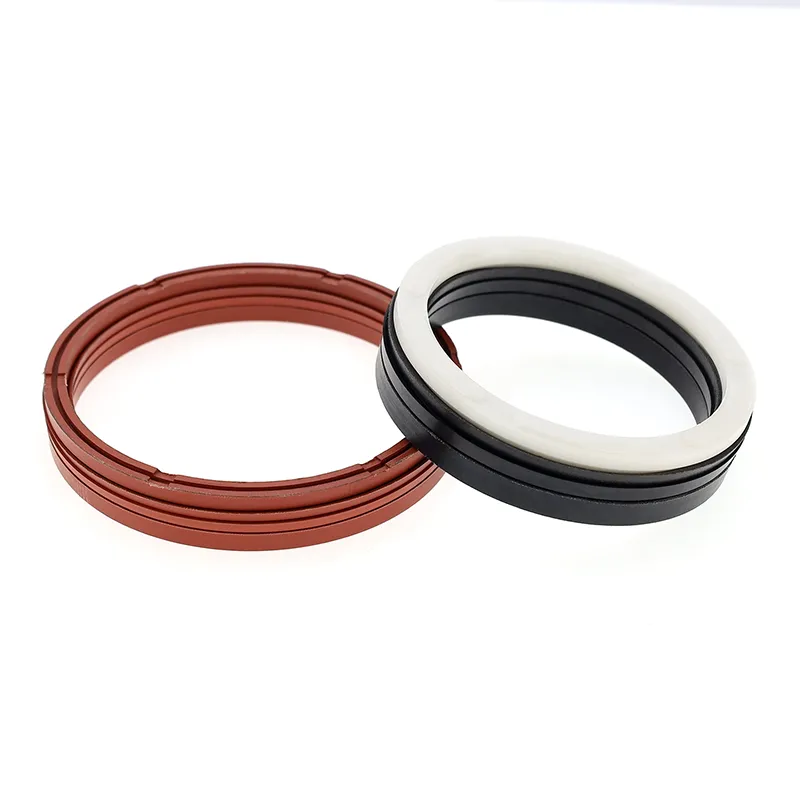

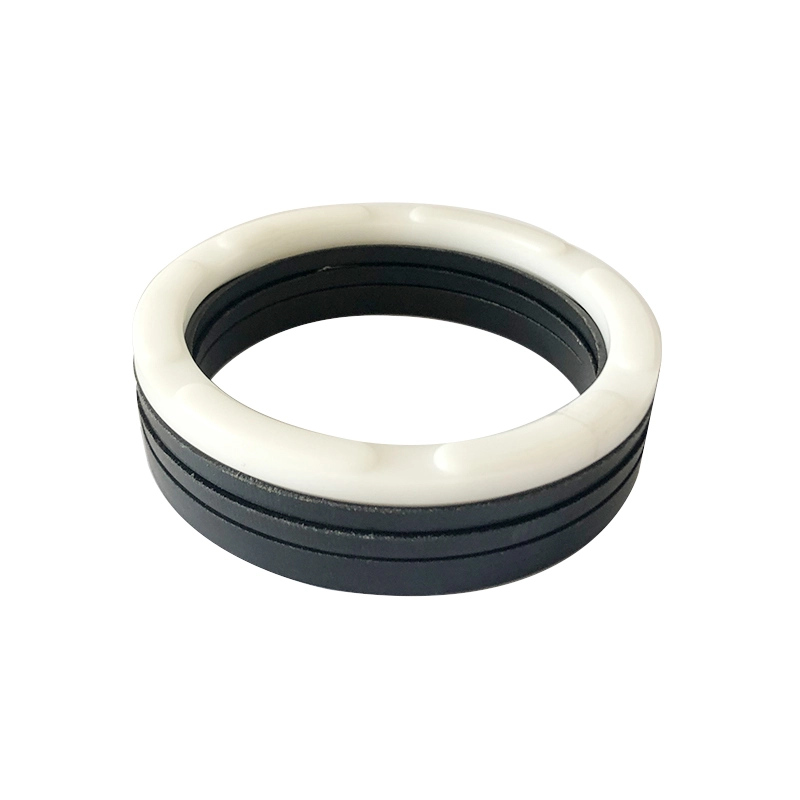

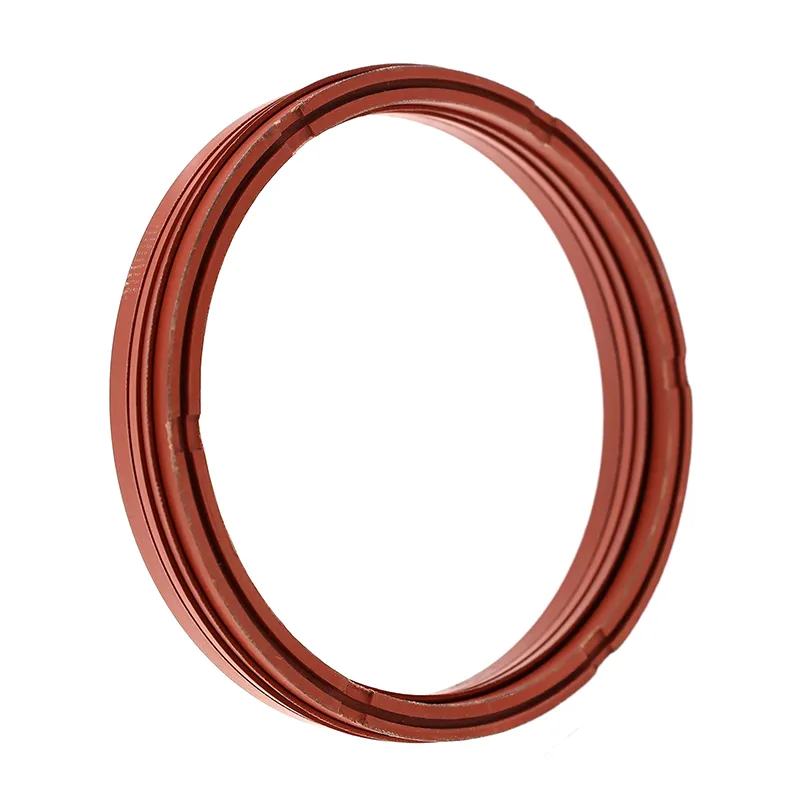

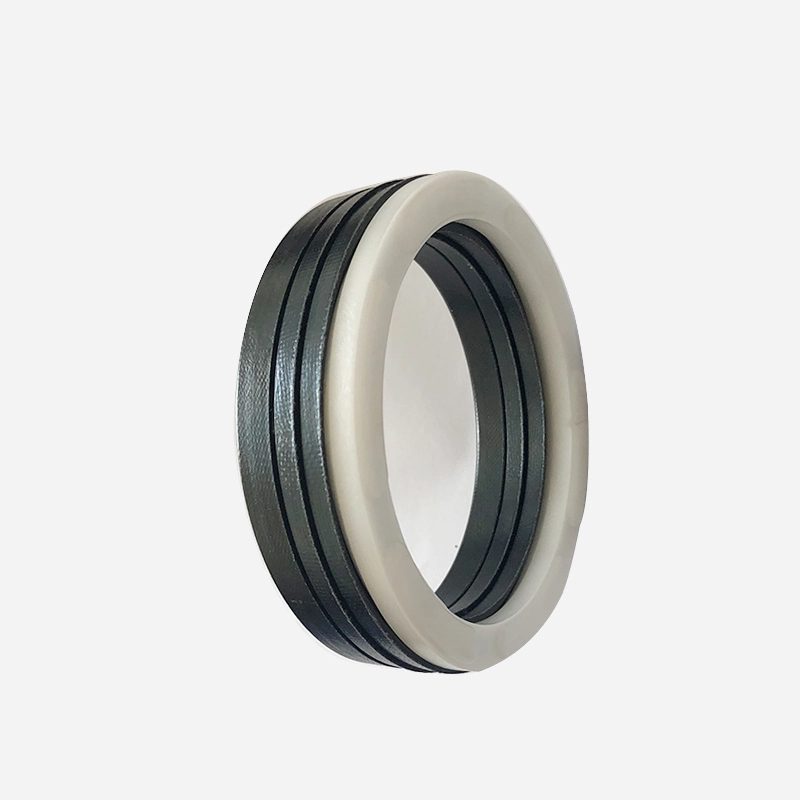

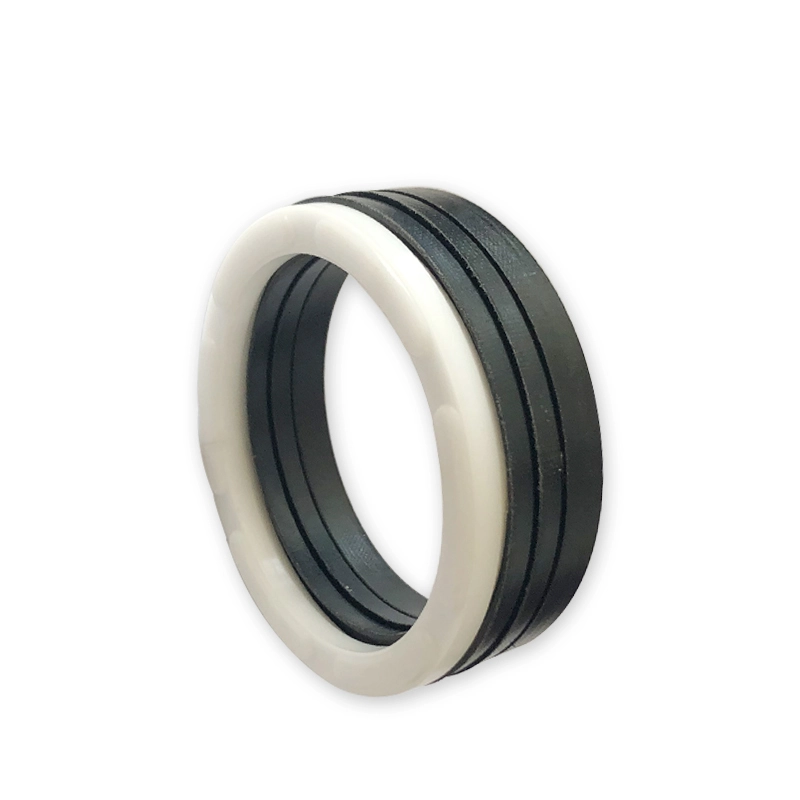

Garnitura Heavy Duty V-Set constă dintr-un set de inele de etanșare în formă de V, un inel de compresie și un inel de sprijin. Este potrivit pentru etanșarea sub presiune unidirecțională în aplicații hidraulice alternative. În timpul instalării trebuie aplicată o unsoare compatibilă cu materialul de etanșare. Nu poate fi instalat în carcase integrale (închise). Este proiectat pentru etanșarea pistonului în aplicații cu sarcini medii și grele.
1. Sunt disponibile o gamă largă de materiale, permițând o ajustare optimă pentru a se potrivi diverselor aplicații.
2. Potrivit pentru utilizare în condiții dure de funcționare, adaptându-se practic la toate mediile și condițiile solicitante.
3. Durată lungă de viață, potrivită pentru lubrifiere fără ulei (cu selecția adecvată a materialului).
4. Performanță de etanșare reglabilă: dimensiunea axială poate fi ajustată prin adăugarea sau îndepărtarea inelelor în V.
5. Eficient chiar și cu o calitate slabă a suprafeței de etanșare.
|
Presiune Mpa |
Temperatura ℃ |
Viteza m/s |
Mediu |
|||
|
≤60 |
-30~+100 (cauciuc nitrilic sau cauciuc nitrilic pânză) |
-20~+200 (cauciuc fluor sau pânză din cauciuc fluor) |
-100~+260 (PTFE) |
≤0,5 (cauciuc sau cauciuc armat cu pânză) |
≤15 (PTFE) |
Aproape toate mediile (selectați combinația potrivită de materiale) |
1. Materiale pentru inele de presiune: PTFE, țesătură de nitril, țesătură din cauciuc fluor, nailon, polioximetilenă
2. Materiale V-ring: PTFE, cauciuc nitrilic, țesătură nitril, cauciuc fluor, țesătură cauciuc fluor
3. Materiale pentru inele de susținere: țesătură de nitril, țesătură din cauciuc fluor, nailon, polioximetilenă, PTFE
|
model |
Materiale |
Gama aplicabila |
Etanșare |
|
RCEK-A |
Inel V: pânză NBR, inel de presiune, inel suport: pânză NBR/PA/POM/PTFE |
Temperatura normala, presiune mare |
Bun |
|
RCEK-B |
Inel în V: pânză FKM, inel de presiune, inel de sprijin: pânză FKM/PTFE |
Temperatură ridicată, presiune ridicată |
Bun |
|
RCEK-C |
Inel V: NBR, inel de presiune, inel suport: pânză NBR/PA/POM/PTFE |
Temperatura normala, presiune medie si joasa |
Excelent |
|
RCEK-D |
Inel V: FKM, inel de presiune, inel suport: pânză FKM/PTFE |
Temperatură înaltă, presiune medie și joasă |
Excelent |
|
RCEK-E |
Inel în V: combinație de pânză NBR și NBR, inel de presiune, inel de sprijin: pânză NBR/PA/POM/PTFE |
Temperatura normala, presiune medie si inalta |
Excelent |
|
RCEK-F |
Inel în V: combinație de pânză FKM și FKM, inel de presiune, inel de sprijin: pânză FKM/PTFE |
Temperatură înaltă, presiune medie și înaltă |
Excelent |
|
RCEK-G |
Inel în V, inel de presiune, inel de sprijin: PTFE1/PTFE2/PTFE3/PTFE4 |
Medii corozive la temperatură ridicată și presiune înaltă |
Corect |
|
RCEK-H |
Inel V: PU, inel de presiune, inel suport: PU/PA/POM/PTFE |
Temperatura normala, presiune medie si inalta |
Excelent |
|

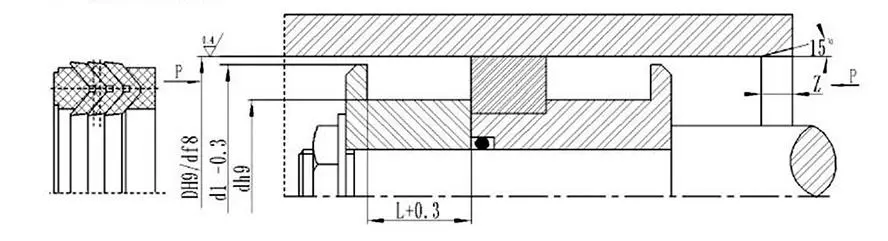

Comandați modelul RCEK-A-120×95x25.3 Model-diametrul cilindrului x diametrul fundului canelurii x lățimea canelurii |
|||
