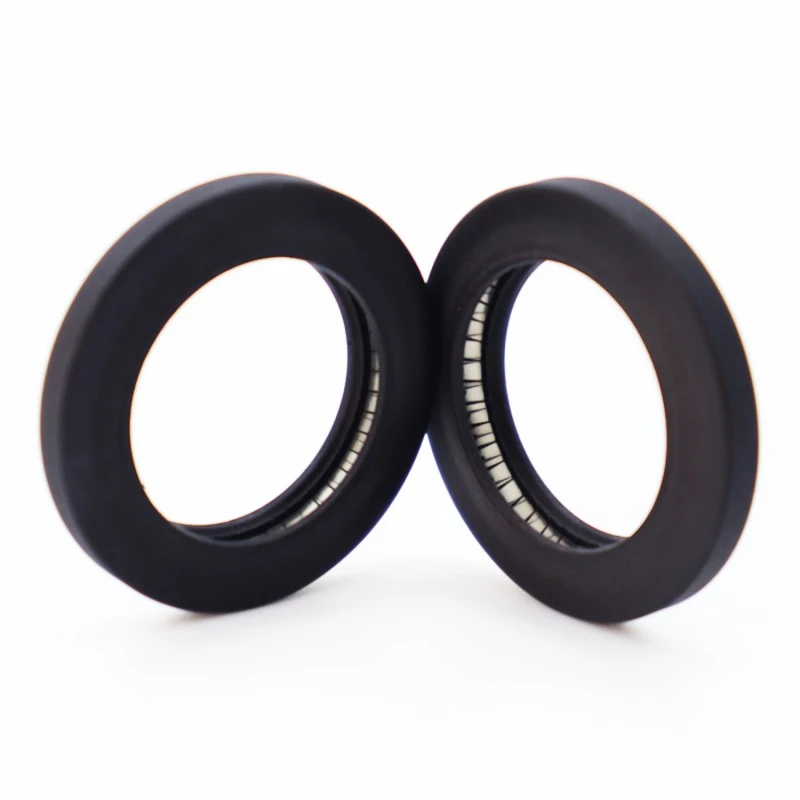

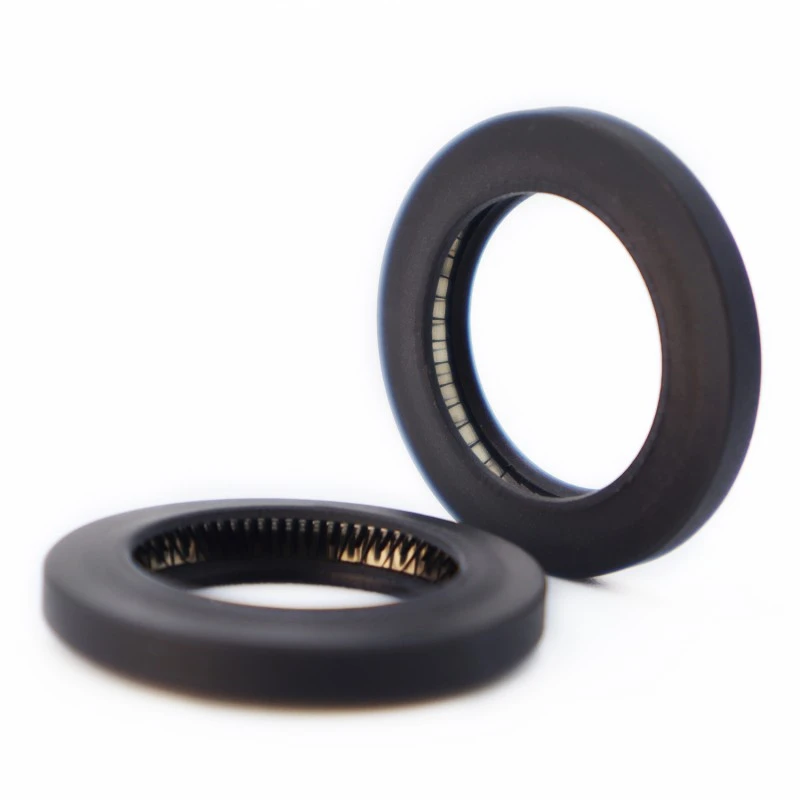

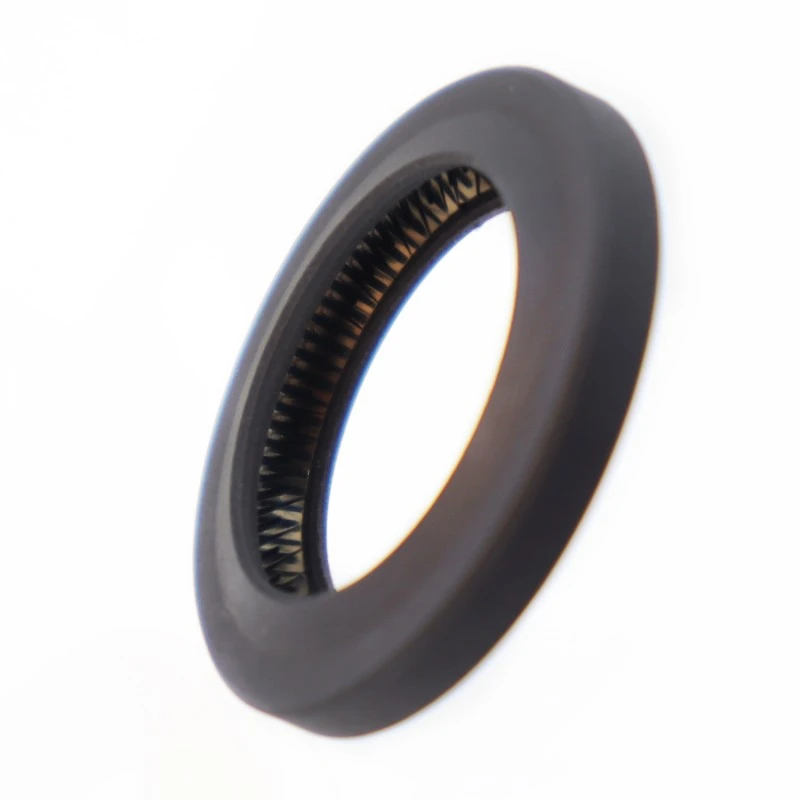

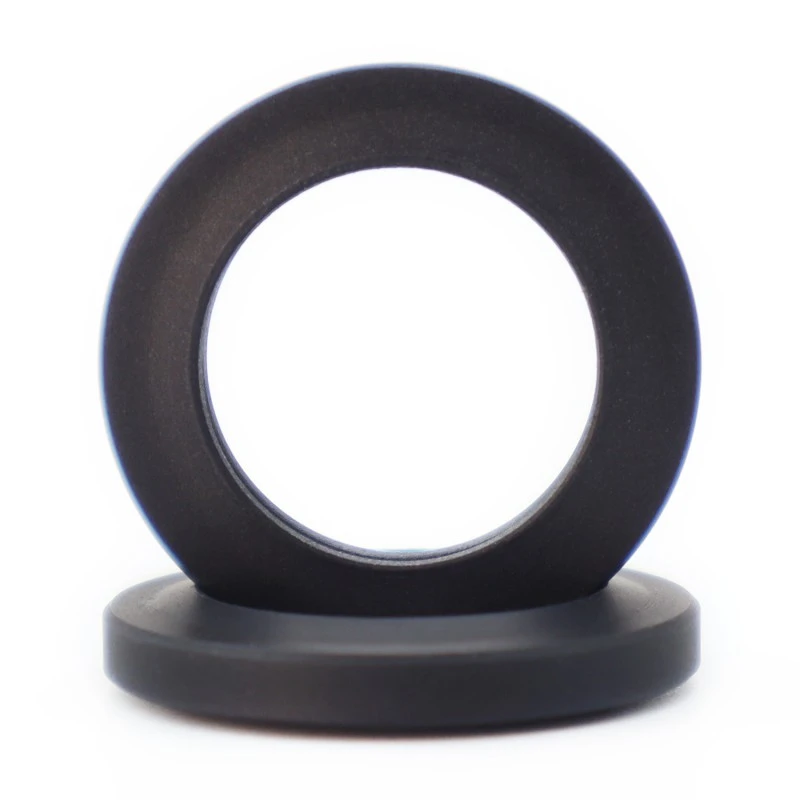

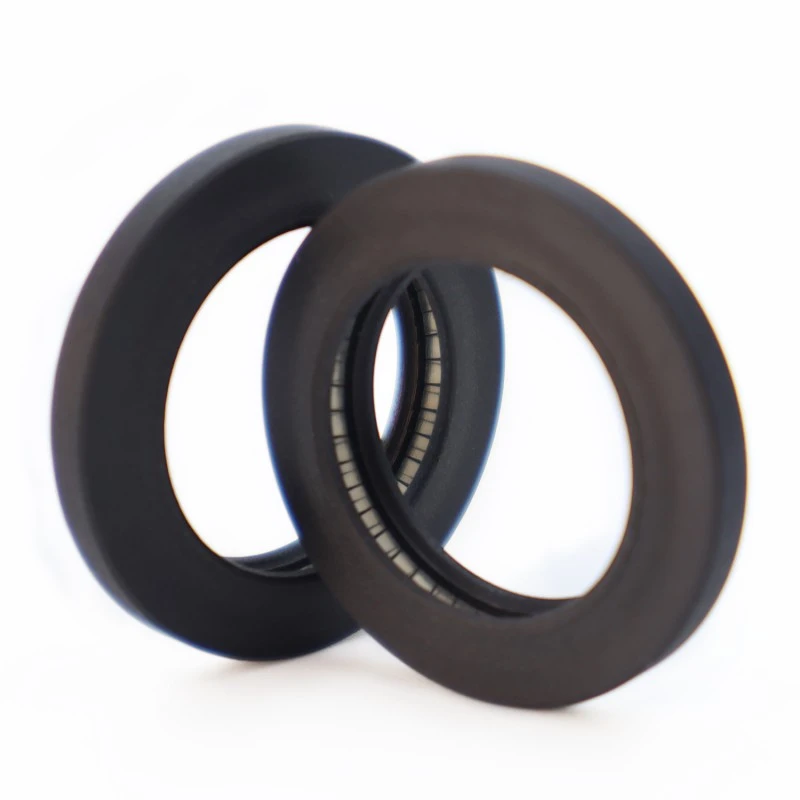

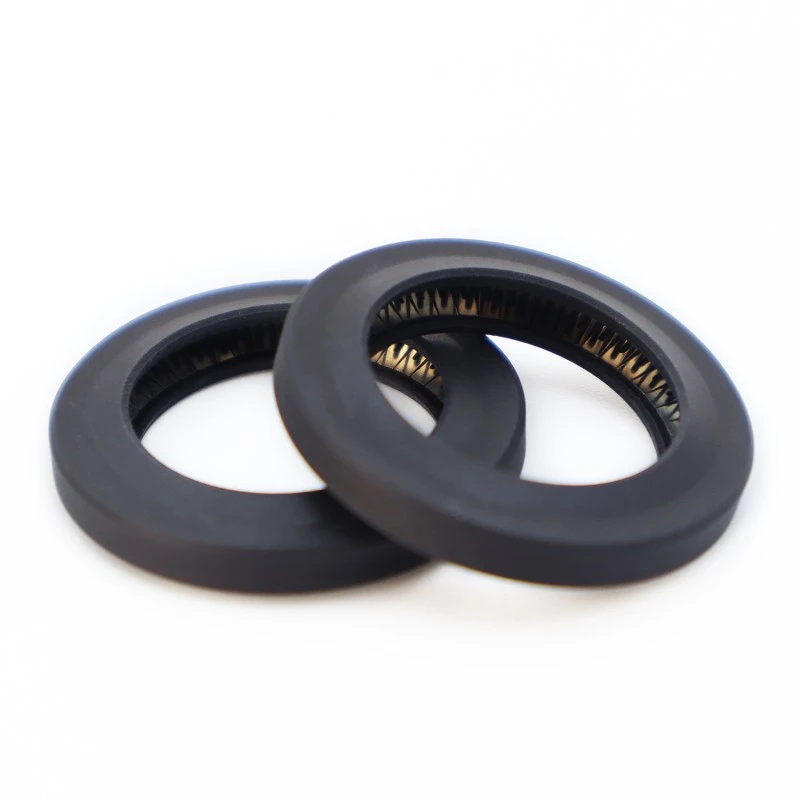

Garnitura RC2876 constă dintr-un arc din oțel inoxidabil și plastic de înaltă performanță. Arcul din oțel inoxidabil poate fi în formă de V sau în formă de O. Când utilizați RC2876-B, trebuie selectat materialul elastomer corespunzător.
Condiții de funcționare aplicabile (valorile extreme nu ar trebui să apară simultan)
|
Presiune (MPa) |
Viteza (m/s) |
Temperatura (°C) |
Mediu |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Toate lichidele, substanțele chimice și gazele |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Selectia materialelor
1. Materialele pentru inele O însoțitoare pot fi selectate dintre: R01 cauciuc nitrilic (NBR), R02 cauciuc fluor (FKM), etc.
2. Materiale pentru inele de etanșare: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 etc.
3. Arcurile din oțel inoxidabil pot fi selectate dintre arcuri în formă de O și arcuri în formă de V.
Exemplu de comandă
RC2876-40-PTFE4+V: Diametrul exterior al canelurii de presiune interioară este de 40, materialul inelului de etanșare este PTFE4, arcul este în formă de V.
RC2876-B-40-PTFE4+R02: Diametrul exterior al canelurii de presiune interioară este de 40, materialul inelului de etanșare este PTFE4, inelul O potrivit este fabricat din cauciuc fluor.
Notă: Dacă este necesară o gamă extinsă, vă rugăm să utilizați numărul de serie.
Tabel cu specificații (sunt disponibile toate specificațiile din intervalul de parametri)
|
Număr de serie |
Număr de serie |
Gama standard DH11 |
Domeniu de aplicare extins DH11 |
Adâncimea canelurii h-0,05 |
Lățimea canelurii L+0,2 |
Colțuri rotunjite Rmax |
|
RC2876-0 |
RC2876-B-0 |
10~13.9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24,9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45,9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124,9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999,9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
