Etanșare combinată de tip picior de gaură

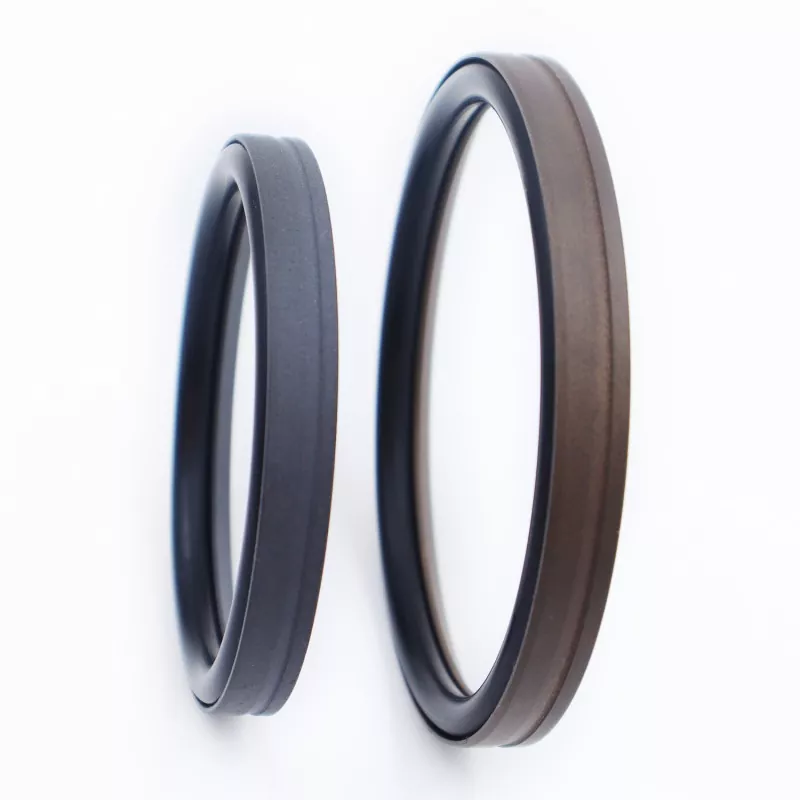

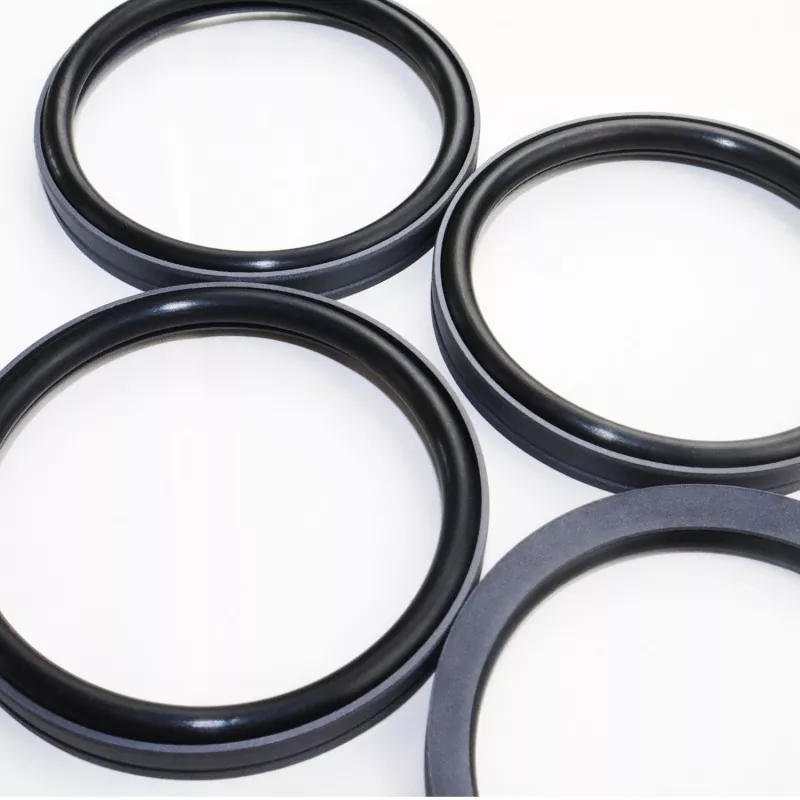

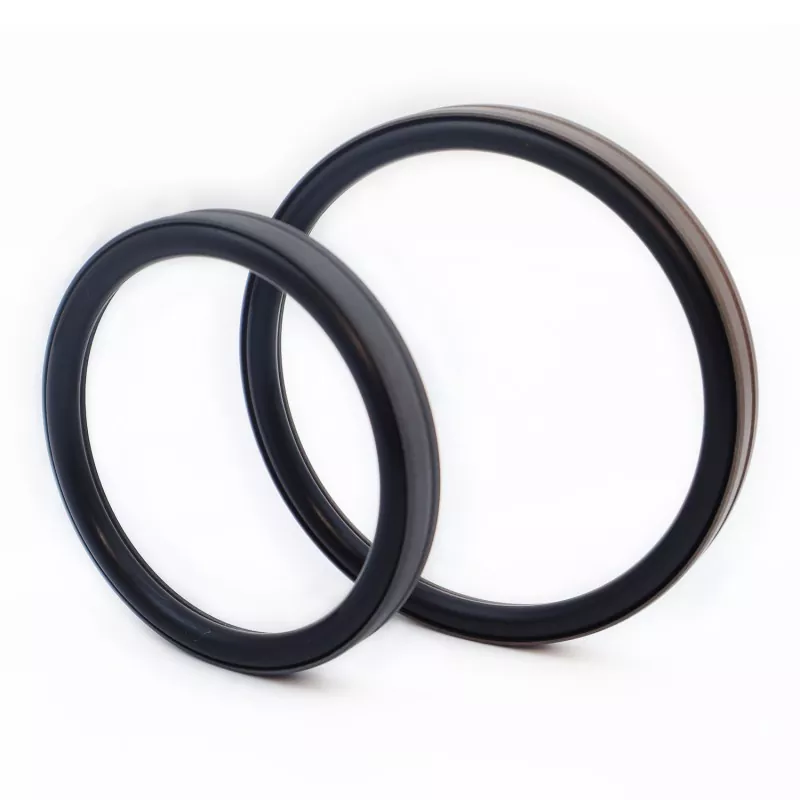

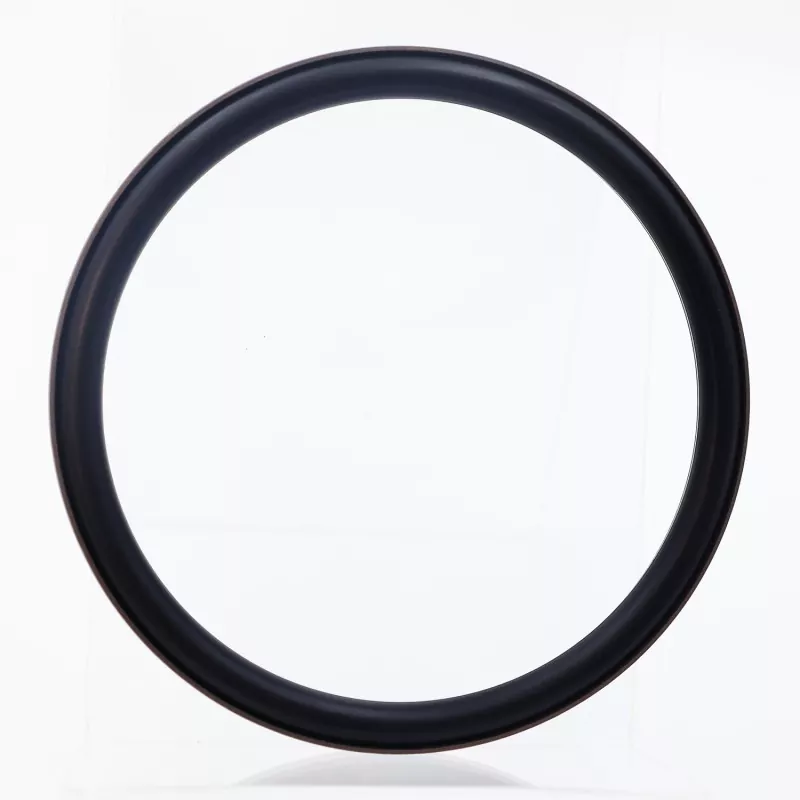

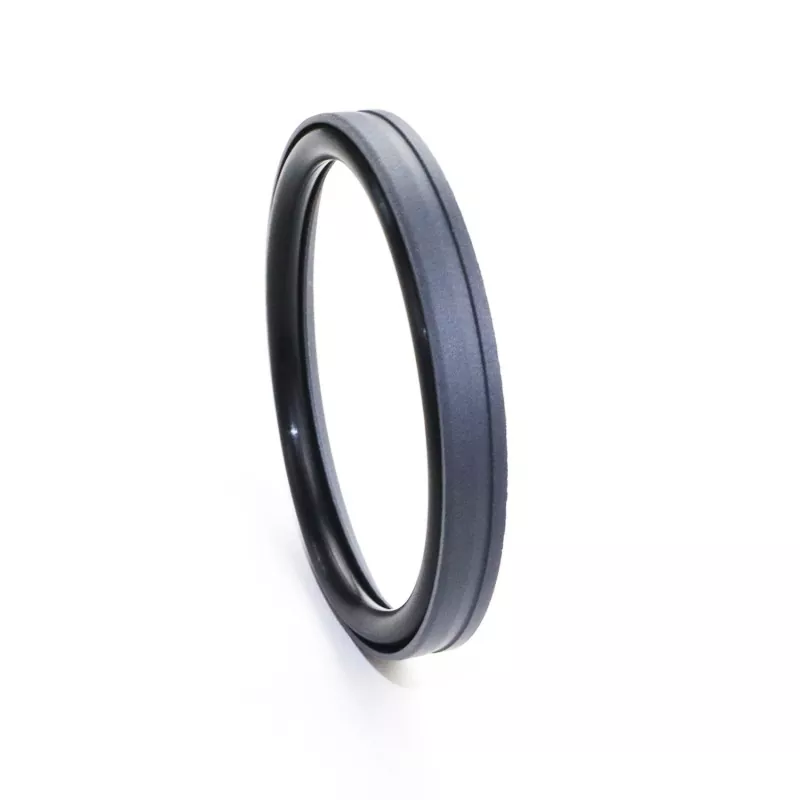

Garnitura combinată de tip picior de gaură constă dintr-un inel de etanșare în formă de picior din PTFE (sau un compozit PTFE) și un inel O de cauciuc; este proiectat pentru etanșarea cu acțiune simplă în aplicații hidraulice și pneumatice alternative. Este clasificat în seriile RC53 și RC54 pe baza inelului O potrivit (conform cu standardul GB1235). Datorită designului cu buze subțiri a inelului de etanșare, acesta oferă o compensare excelentă de urmărire și o performanță superioară de etanșare. Funcționează bine atât în ​​condiții de înaltă, cât și de joasă presiune, funcționează fără „stick-slip” (crawling), suportă etanșarea pe termen lung fără ulei și este utilizat pe scară largă pentru pistoanele cilindrilor de înaltă presiune.

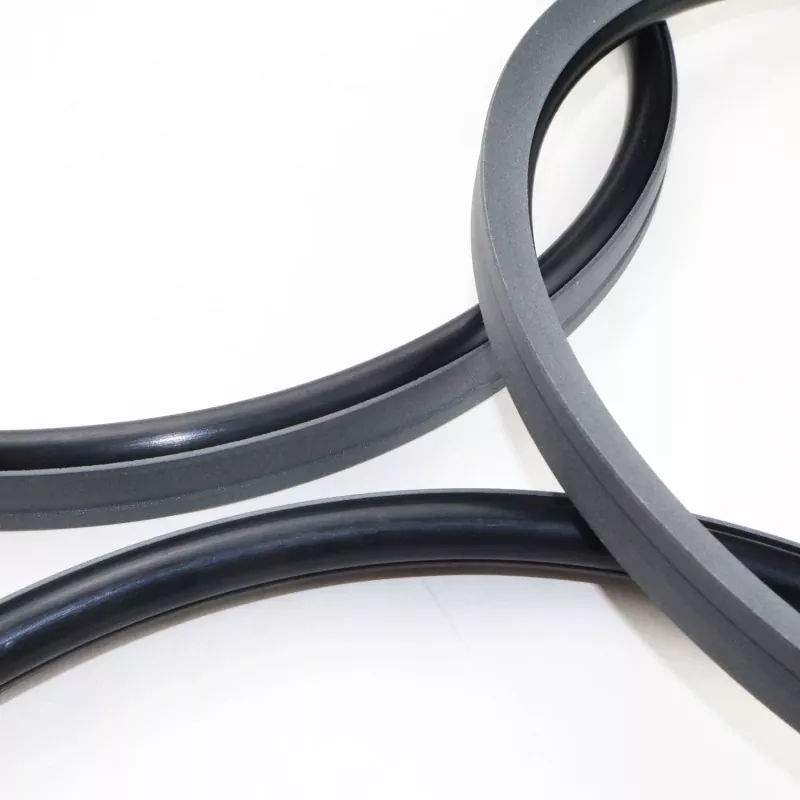

Canelura în formă de pană de pe suprafața de etanșare în formă de picior îmbunătățește integritatea etanșării și rezistența la contaminare, reducând în același timp frecarea. Designul structural îmbunătățește și capacitatea de susținere a presiunii a garniturii. În general, nu este potrivit pentru instalarea în caneluri închise.

Caracteristicile produsului

1. Potrivit atât pentru aplicații hidraulice, cât și pneumatice;

2. Performanță excelentă de etanșare atât în ​​condiții de presiune ridicată, cât și de joasă presiune;

3. Frecare scăzută, rezistență minimă la rupere, mișcare lină, frecare dinamică și statică egală și fără alunecare;

4. Durată lungă de viață; potrivit pentru aplicații de lubrifiere fără ulei;

5. Potrivit pentru etanșare la presiune înaltă și ultra-înaltă;

Condiții de funcționare

Valorile limită nu trebuie să apară simultan.

Selectia materialelor

1. Materialele pentru inele O compatibile includ: cauciuc nitrilic R01 (NBR), fluoroelastomer R02 (FKM), etc.

2. Material inel de etanșare: Material standard PTFE3; alte materiale disponibile includ PTFE2, PTFE4 și alte materiale plastice de înaltă performanță.

Exemplu de comanda

Model Comanda: RC53-80x69.6x9.8-PTFE3-R01

Diametrul alezajului x Diametrul canelurii x Lățimea canelurii | PTFE3: Cod material PTFE modificat | R01: Cod material inel O

Tabel cu specificații

1. Tabel cu specificații RC53

Este disponibilă orice dimensiune din intervalul parametrilor

2. Specificații RC54

Compatibil cu inele O GB1235; poate fi furnizată orice dimensiune din intervalul specificat.

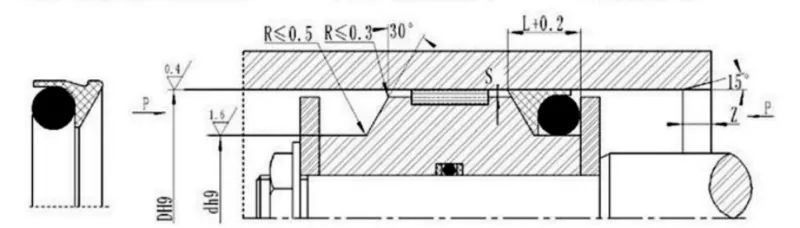

Notă: Pentru presiuni > 60 MPa, se utilizează o toleranță de ajustare H8/8 la zona bazei etanșării, iar jocul de etanșare la presiune ultra-înaltă Smax este <0,05.
