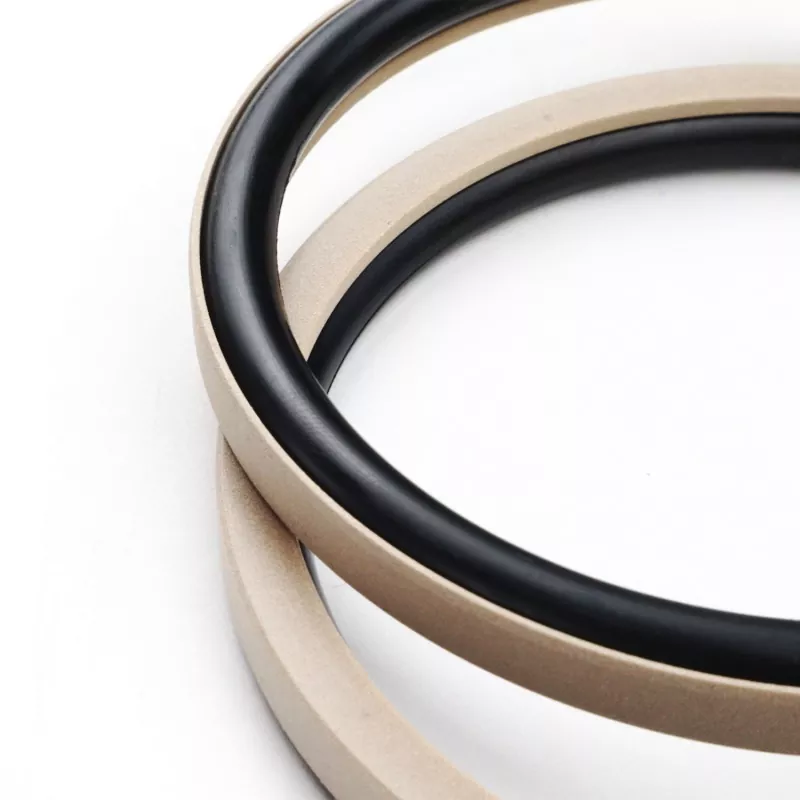

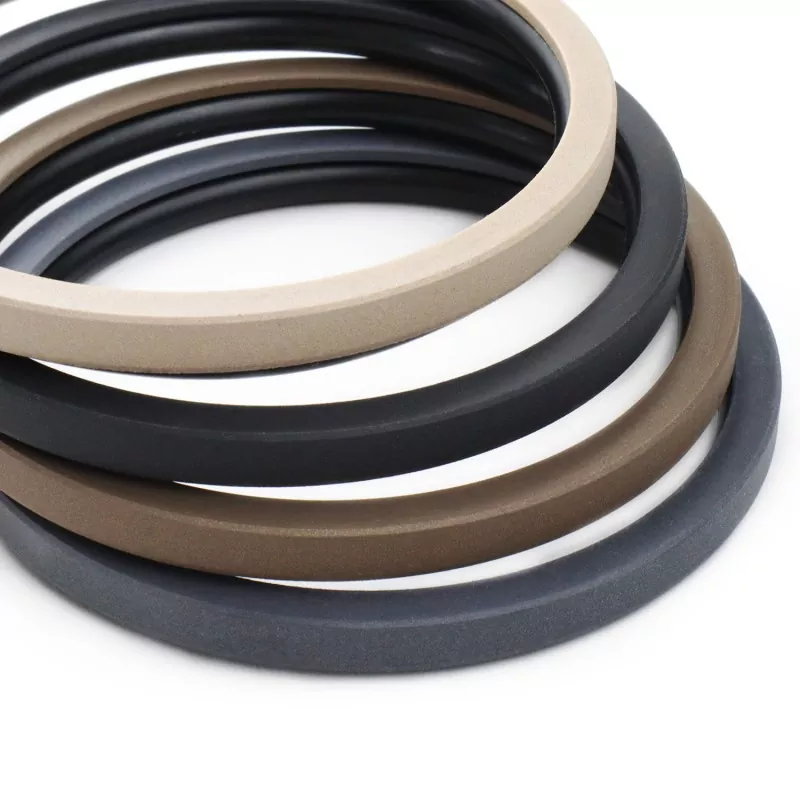

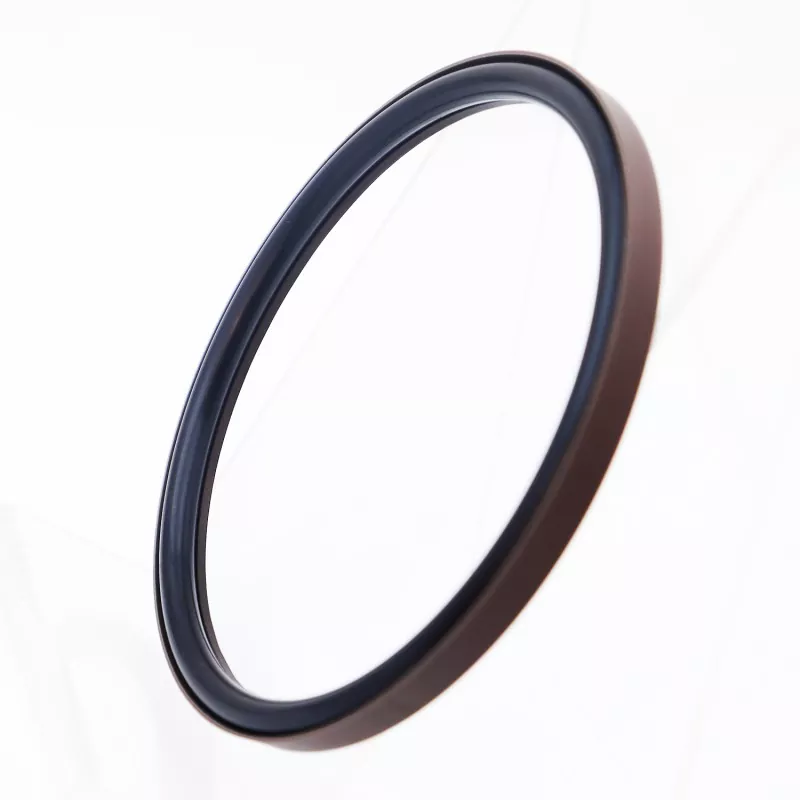

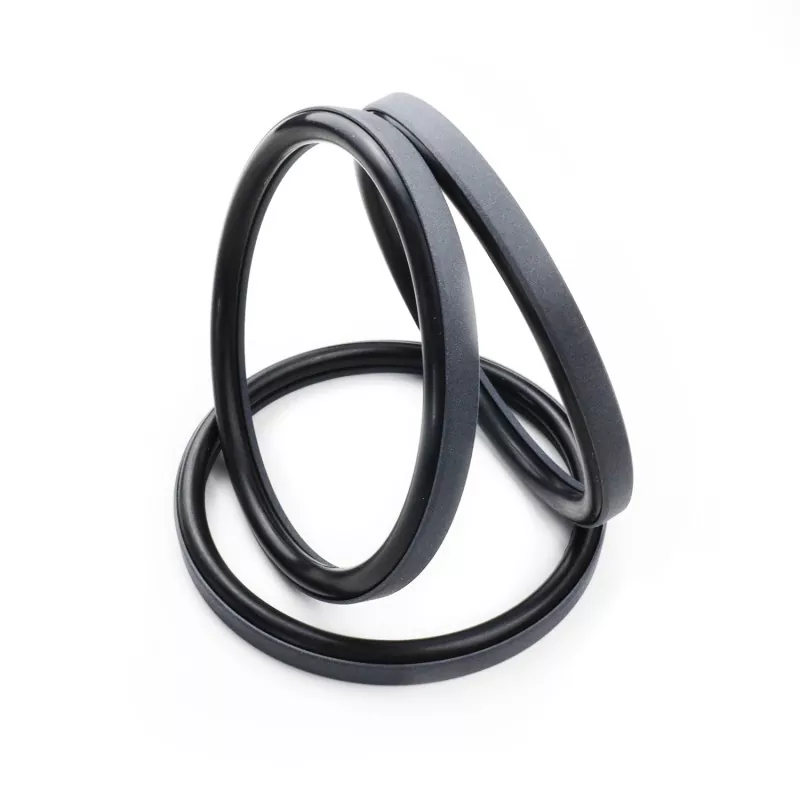

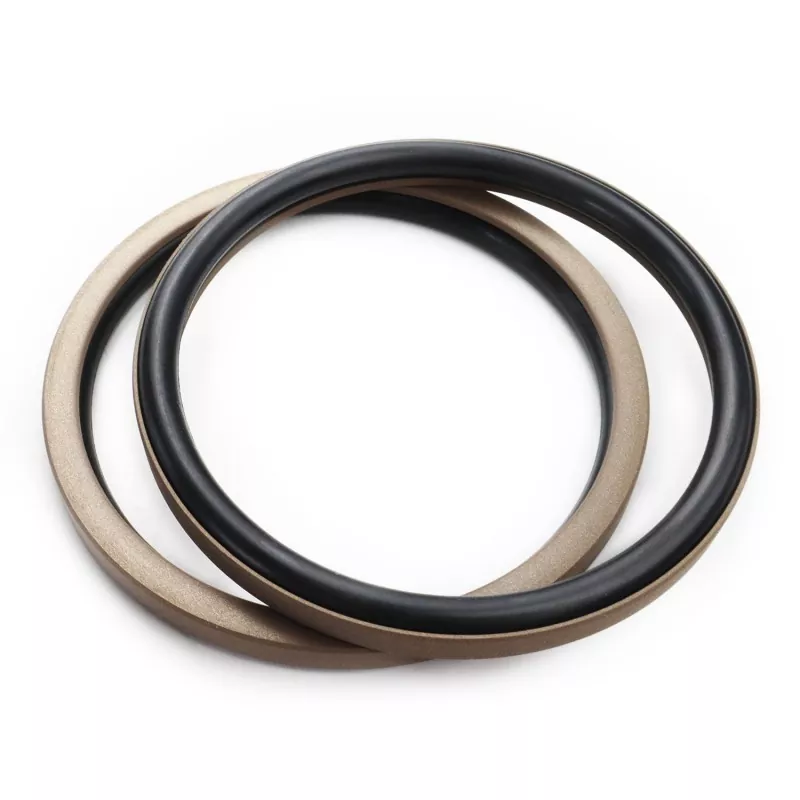

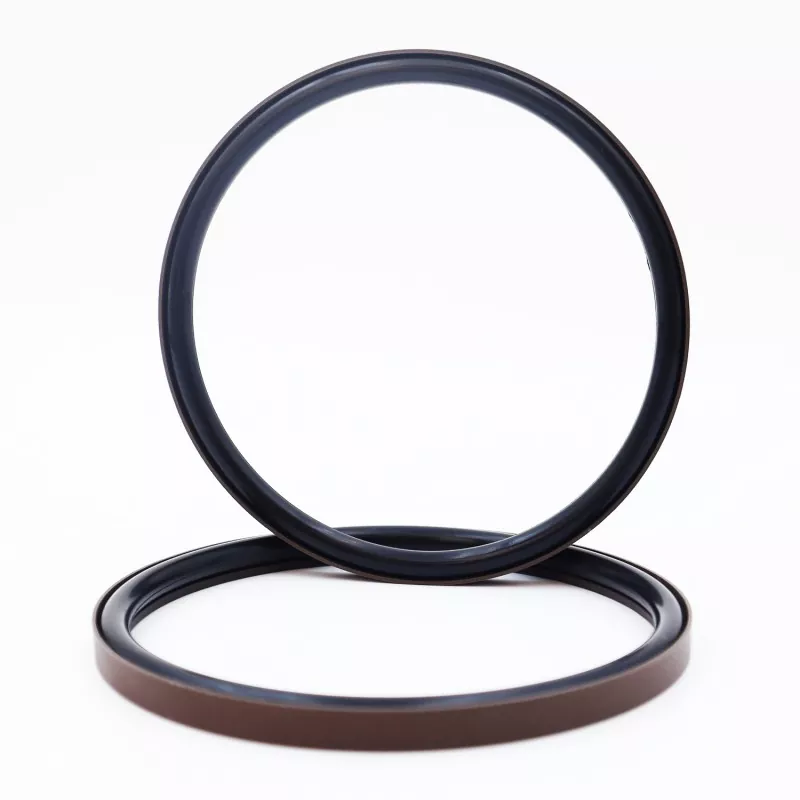

Etanșarea combinată în unghi drept pentru piston constă dintr-un inel de etanșare în unghi drept din PTFE (sau un compozit PTFE) și un inel O de cauciuc; este proiectat pentru etanșarea cu acțiune simplă în aplicații hidraulice și pneumatice alternative. Este clasificat în seriile RC51 și RC52 pe baza inelului O potrivit (conform cu standardul GB1235). Inelul de etanșare în unghi drept are un design cu buze subțiri care oferă capacități excelente de compensare de urmărire, rezultând performanțe superioare de etanșare.
Produsul oferă un coeficient scăzut de frecare și frecare de rupere minimă. Asigură o frecare dinamică și statică echilibrată, funcționează fără probleme fără „lip-slip” (mișcare sacadată), susține condiții de lubrifiere fără ulei și se mândrește cu o durată de viață lungă.
Structura sa compactă se potrivește canelurilor standard și permite o instalare și întreținere ușoară, făcându-l o alegere de etanșare ideală pentru ansamblurile de piston ale diferiților cilindri hidraulici.
1. Potrivit atât pentru aplicații hidraulice, cât și pneumatice;
2. Performanță excelentă de etanșare atât în medii de înaltă, cât și de joasă presiune;
3. Frecare scăzută, frecare de rupere minimă, funcționare lină, frecare dinamică și statică echilibrată și fără alunecare;
4. Durată lungă de viață; potrivit pentru aplicații de lubrifiere fără ulei;
5. Design compact; ușor de instalat și întreținut;
Valorile limită nu trebuie să apară simultan.
|
Presiune (MPa) |
Temperatura (°C) |
Viteza m/s |
Media |
|
≤70 |
-35 până la +100 (cu inel O NBR) |
≤6 |
Uleiuri hidraulice pe bază de minerale, fluide rezistente la foc (HFA/HFB), gaze etc. |
|
-20 până la +180 (cu inel O FKM) |
1. Materialele pentru inelul O însoțitor includ: R01 cauciuc nitrilic (NBR), R02 fluoroelastomer (FKM), etc.
2. Material inel de etanșare: Material standard PTFE3; alte opțiuni disponibile includ PTFE2, PTFE4 și alte materiale plastice de înaltă performanță.
Model de comandă: RC51—80x70x7.6—PTFE3—R01
Model - Alezajul cilindrului x Diametrul canelurii x Lățimea canelurii | PTFE3: Cod material PTFE modificat | R01: Cod material inel O
Sunt disponibile specificații în intervalele specificate.
|
Model standard DH9 RC51 |
Sarcină ușoară DH9 RC51-Q |
DH9 pentru sarcini grele RC51-Z |

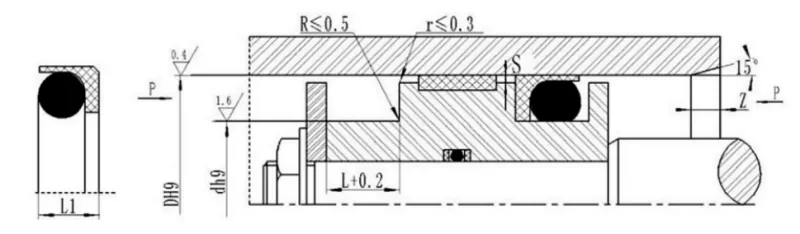

Diametrul canelurii d h9 |
Lățimea canelurii L+0,2 |
Înălțimea etanșării L1 |
Joc radial Smax |
Teşitură Zmin |
Diametrul firului O-ring do |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12,9~23,9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12,9~23,9 |
24~49,9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
12,9~23,9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10,0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-13,0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Note:1. Seria ușoară este mai ușor de instalat în caneluri închise mai late de 30 mm.
2. Vă rugăm să consultați compania cu privire la instalarea în caneluri închise.
3. Pentru presiuni care depășesc 40 MPa, utilizați o toleranță de potrivire H8/f8 pentru zona de bază a etanșării.
