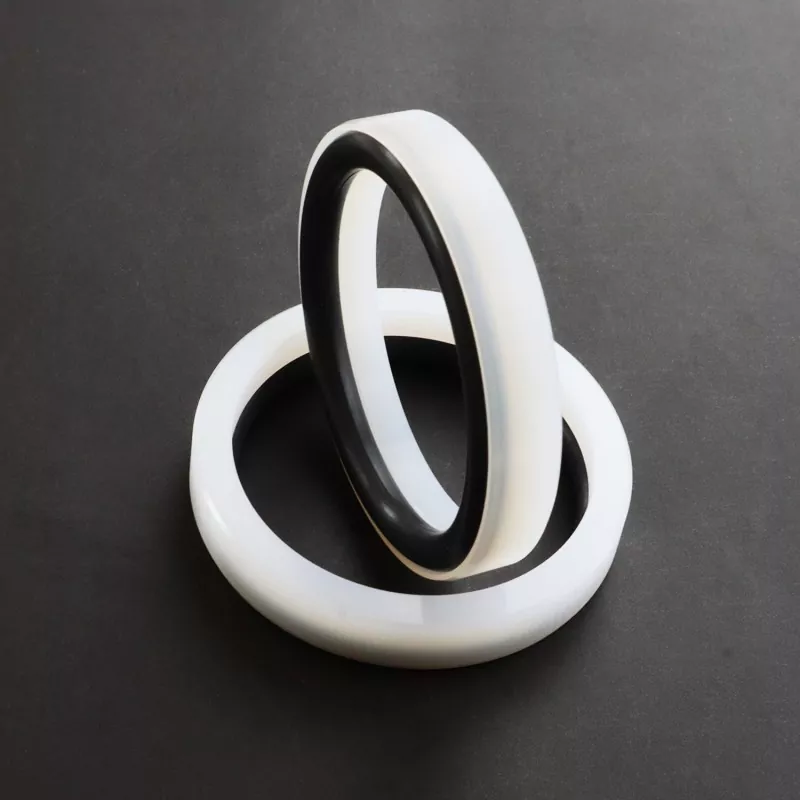

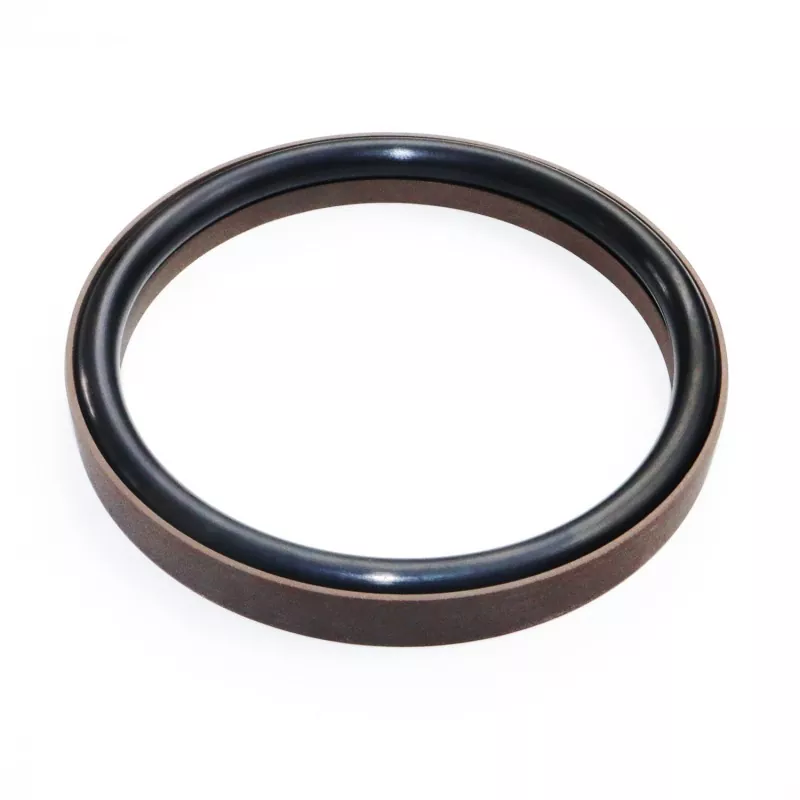

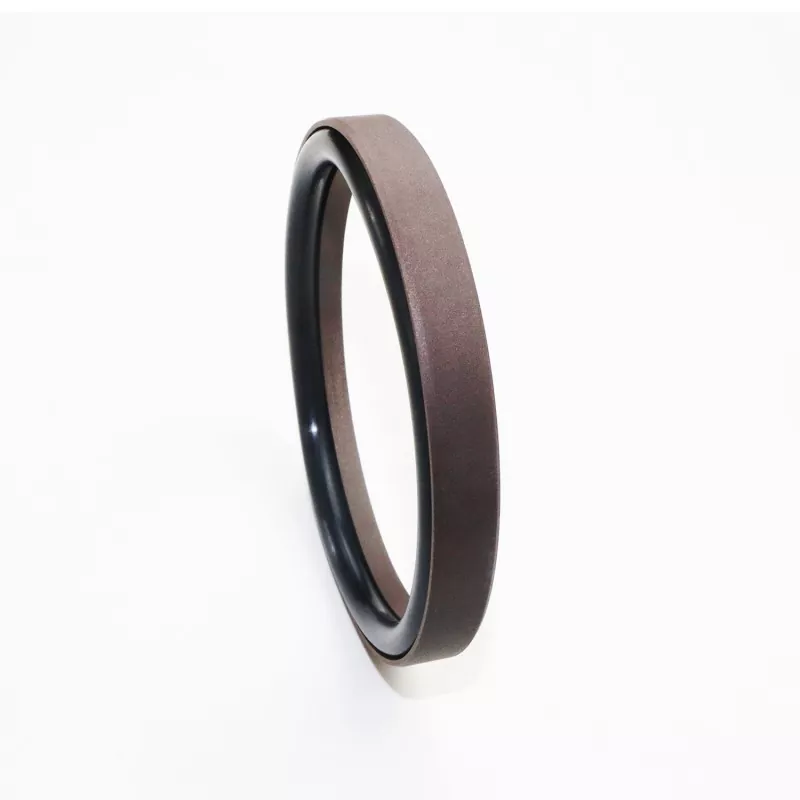

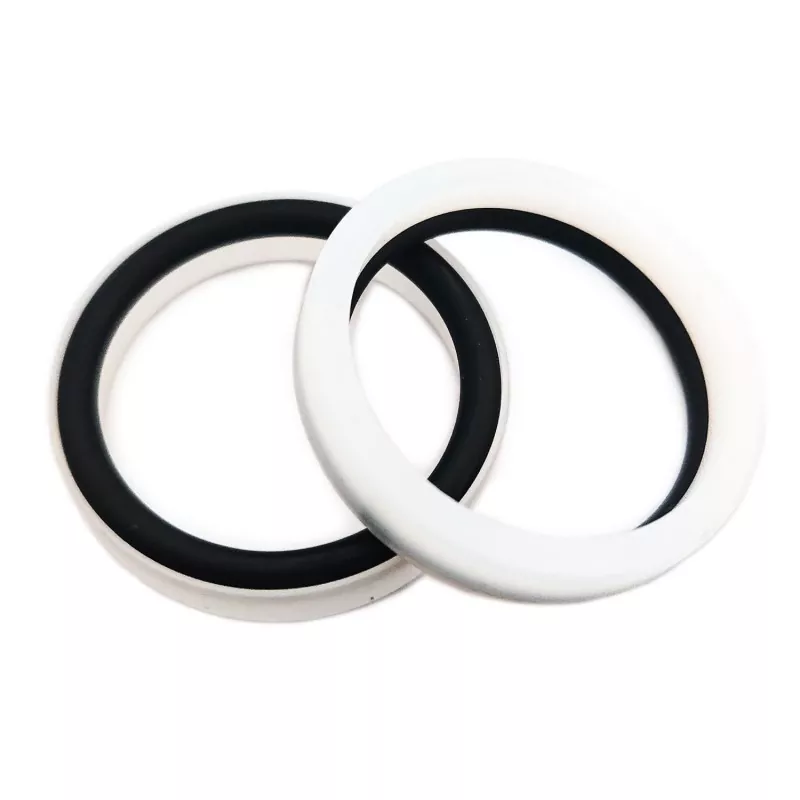

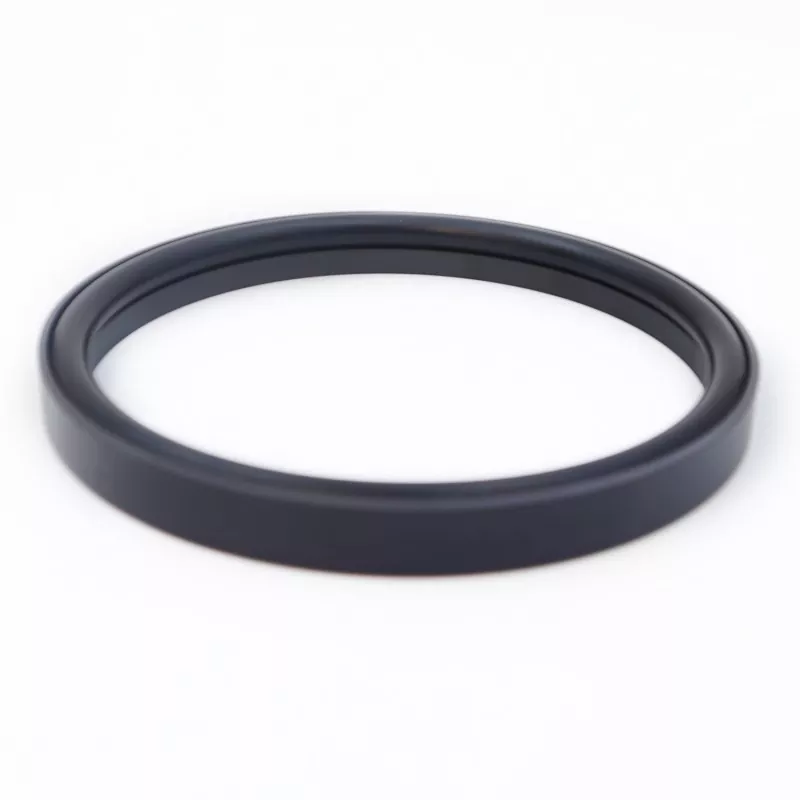

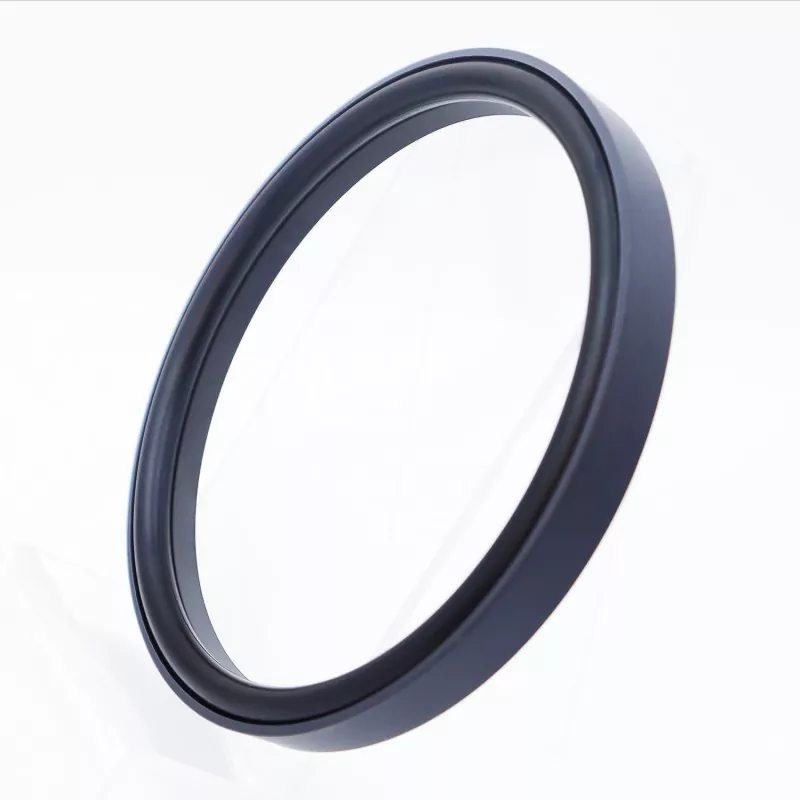

Etanșarea combinată în trepte întărită pentru tijă (proiectată pentru aplicații la presiune ultra-înaltă și pe bază de apă) constă dintr-un inel de etanșare în unghi drept întărit din PTFE (sau un compozit PTFE) și un inel O de cauciuc. Este disponibil în seriile RC58 și RC59, în funcție de inelul O specific utilizat (conform standardului GB1235). Oferă performanță la frecare scăzută - asigurând rezistență zero la pornire și mișcare alternativă lină fără alunecare - și este potrivit pentru funcționare pe termen lung în medii fără ulei, reducând astfel semnificativ probabilitatea defecțiunii echipamentului și scăzând costurile de întreținere.
Datorită grosimii optimizate a inelului de etanșare, etanșarea funcționează eficient chiar și atunci când este utilizat cu apă sau alte medii cu vâscozitate scăzută. Designul structural al inelului de etanșare ranforsat îi sporește și rezistența la presiuni înalte și ultra-înalte. În general, această etanșare nu poate fi instalată într-o canelură închisă.
1. Frecare scăzută: rezistență minimă la pornire, mișcare lină, frecare dinamică și statică egală și fără alunecare;
2. Durată lungă de viață: potrivit pentru aplicații de lubrifiere fără ulei;
3. Potrivit pentru etanșarea sistemelor de înaltă presiune și ultra-înaltă presiune, precum și a mediilor cu vâscozitate scăzută, cum ar fi apa;
Valorile limită nu trebuie să apară simultan.
|
Presiune (MPa) |
Temperatura (°C) |
Viteza m/s |
Media |
|
≤200 |
-35 până la +100 (cu inel O NBR) |
≤6 |
Uleiuri hidraulice pe bază de minerale, fluide rezistente la foc (HFA/HFB), apă etc. |
|
-20 până la +200 (cu inel O FKM) |
1. Materialele compatibile pentru inele O includ: cauciuc nitrilic RO1 (NBR), fluoroelastomer RO2 (FKM), etc.
2. Material inel de etanșare: Material standard PTFE3; materialele alternative includ PTFE2, PTFE4 și alte materiale plastice de înaltă performanță.
Model de comandă: RC58—80x69,2x10,5—PTFE3—R01
Model - Diametrul alezajului x Diametrul canelurii x Lățimea canelurii | PTFE3 - Cod material PTFE modificat | R01 - Cod material O-ring
Sunt disponibile specificații în intervalul de parametri.
|

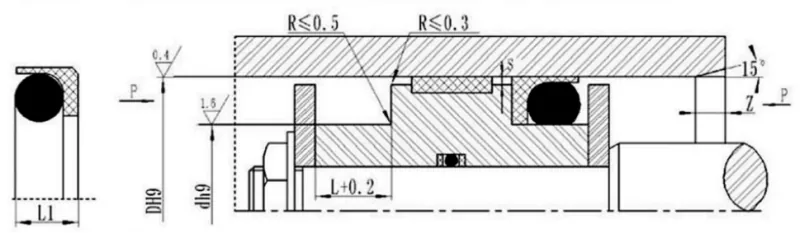

Model standard DH9 RC58 |
Sarcină ușoară DH9 RC58-Q |
DH9 pentru sarcini grele RC58-Z |
Diametrul canelurii d h9 |
Lățimea canelurii L+0,2 |
Înălțimea etanșării L1 |
Raza de colț Rmax |
Joc radial Smax |
Teşitură Zmin |
Diametrul firului O-ring do |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12.9 |
13~23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49,9 |
9~12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Notă: Pentru presiuni >60 MPa, se utilizează o toleranță de potrivire H8/f8 la zona de bază a etanșării; pentru etanșare la presiune ultra-înaltă, Smax < 0,05.
Compatibil cu inele O GB1235; poate fi furnizată orice dimensiune din intervalul de parametri specificat.
|
Interval de deschidere D H9 |
Diametrul canelurii d h9 |
Lățimea canelurii L+0,2 |
Joc radial Smax |
Raza de colț Rmax |
Teşitură Zmin |
Diametrul firului O-ring do |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
