Structura și cerințele de instalare
1. Material arbore: utilizate în mod obișnuit sunt oțelul carbon și oțelul inoxidabil. Pentru viteze mari, se aplică cromare pe suprafață, HRC40-45.
2. Designul arborelui rotativ și canelurilor: Suprafața arborelui trebuie să fie netedă și fără bavuri. Semnele de prelucrare în spirală pot crea un efect de pompare, ducând la scurgeri. Se recomandă ca zona de montare a garniturii de ulei să fie șlefuită până la o rugozitate a suprafeței de Ra0,1-0,5µm, devenind mai netedă odată cu creșterea vitezei. Pentru ușurință de instalare și dezasamblare, arborele și canelurile trebuie proiectate cu teșituri sau margini rotunjite A se vedea figurile 1 și 2.
|
Înălțimea de etanșare b |
b1(0,85xb) mm |
b2(b+0,3) mm |
r max. |
|
7 |
5.95 |
7.3 |
0.5 |
|
8 |
6.80 |
8.3 |
0.5 |
|
10 |
8.50 |
10.3 |
0.5 |
|
12 |
10.30 |
12.3 |
0.7 |
|
15 |
12.75 |
15.3 |
0.7 |
|
20 |
17.00 |
20.3 |
0.7 |
Figura 1. Design teșit cu caneluri
|
d |
d3 |
R |
|
<10 |
d-1,5 |
2 |
|
10~20 |
d-2,0 |
2 |
|
20~30 |
d-2.5 |
3 |
|
30~40 |
d-3,0 |
3 |
|
40~50 |
d-3.5 |
4 |
|
50~70 |
d-4,0 |
4 |
|
70~95 |
d-4.5 |
5 |
|
95~130 |
d-5.5 |
6 |
|
130~240 |
d-7,0 |
8 |
|
240~500 |
d-11,0 |
12 |
|
500~800 |
d-14,0 |
14 |
|
800~1250 |
d-18,0 |
16 |

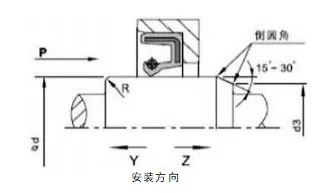

Figura 2 Designul teșitului arborelui rotativ
Factori care afectează performanța etanșărilor cu buze ale arborelui rotativ

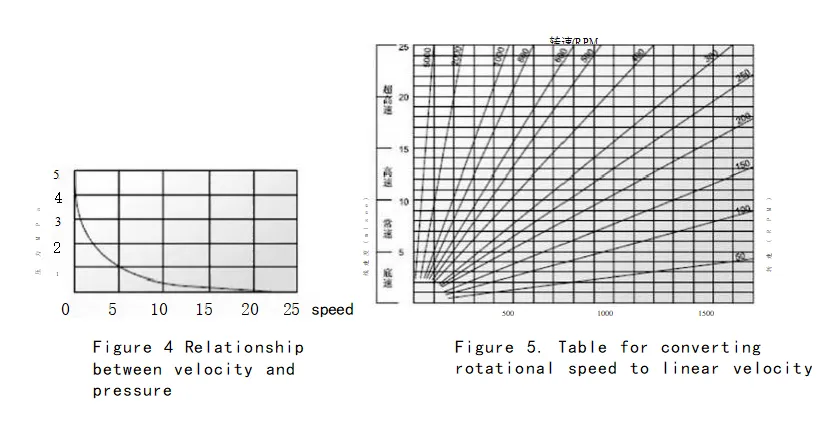

Există zeci de factori care afectează efectul de etanșare. Pe lângă etanșarea în sine, cum ar fi materialul și structura sa, alți factori precum mediul, temperatura, presiunea, lubrifierea, viteza și rugozitatea suprafeței afectează în mod direct efectul de etanșare, iar acești factori interacționează adesea între ei. Următoarele diagrame sunt doar pentru referință de utilizator.

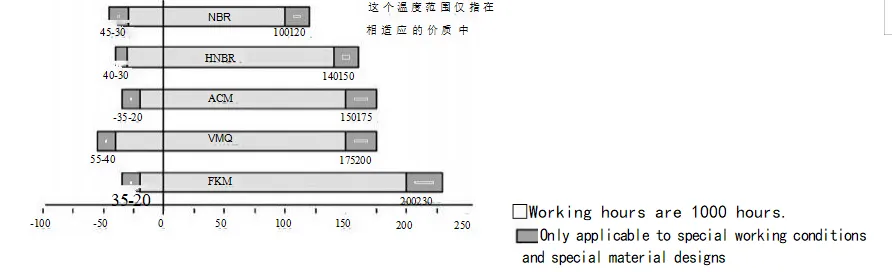

Figura 3. Efectul temperaturii asupra etanșării uleiului
Instalare: Instalarea atentă este o condiție prealabilă pentru funcționarea corectă a garniturilor de ulei.
|

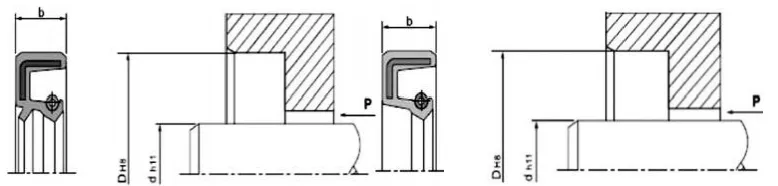

Schema de instalare (instalare cavitate) |
||
|
Metoda corectă de instalare |
Conditii de lucru aplicabile |
Metoda de instalare incorectă |
|
|
Această metodă este aplicabilă numai atunci când fața de capăt a etanșării de ulei și fața de capăt a cavității sunt la nivel. Cand echipamentul de presare functioneaza rapid, simeringul trebuie pozitionat corect; în caz contrar, poate apărea nealinierea. |
|
|
|
Acest design este potrivit pentru situațiile în care fața de capăt a etanșării de ulei este mai jos decât fața de capăt a cavității. Chiar și cu presare rapidă, simeringul poate fi încă bine poziționat. Cu toate acestea, acestui tip de dispozitiv îi lipsește poziționarea radială, prin urmare perpendicularitatea axială a plăcii plate și a arborelui de presiune a dispozitivului de presare trebuie să atingă o anumită precizie. |
|
|
|
Această metodă este potrivită pentru situațiile în care fața de capăt a etanșării uleiului este mai jos decât fața de capăt a cavității. Când apăsați rapid echipamentul, este esențial să vă asigurați că simeringul este poziționat corect; în caz contrar, poate apărea nealinierea. |
 |
|
|
Această metodă este potrivită numai pentru întreținere sau condiții de instalare simplă în care echipamentul sub presiune nu este disponibil. Deoarece în timpul instalării nu se poate obține o presare absolut uniformă, diverse probleme de instalare sunt inevitabile. Este conceput în primul rând pentru a preveni alinierea radială în timpul instalării, care ar putea deforma etanșarea de ulei sau pentru a preveni deteriorarea cauciucului părții de îmbinare a etanșării de ulei (cercul exterior) din cauza pauzelor din timpul instalării. Prin urmare, această metodă de instalare nu este, în general, recomandată. |
|

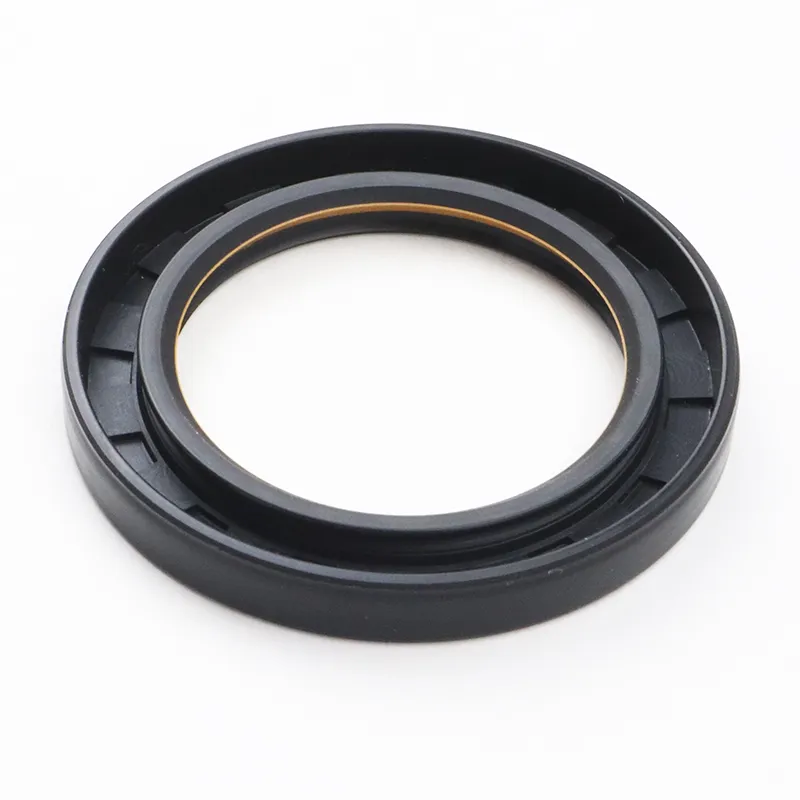

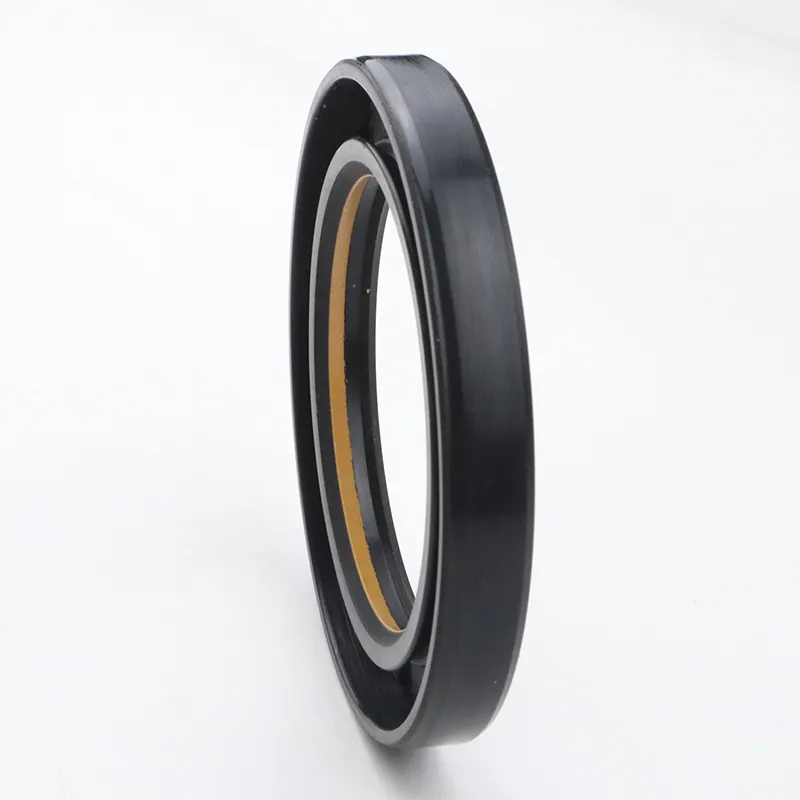

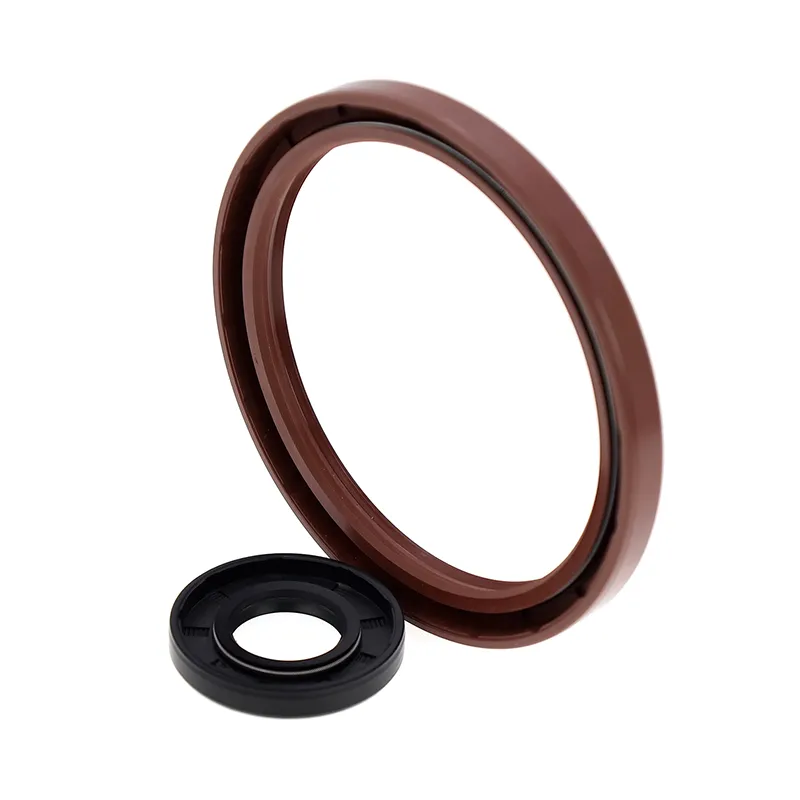

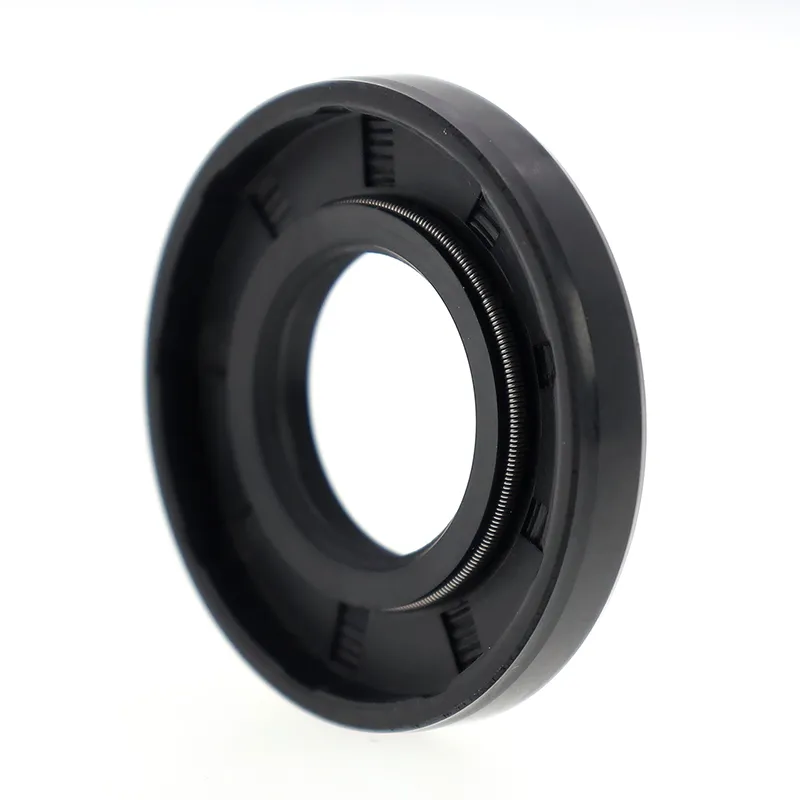

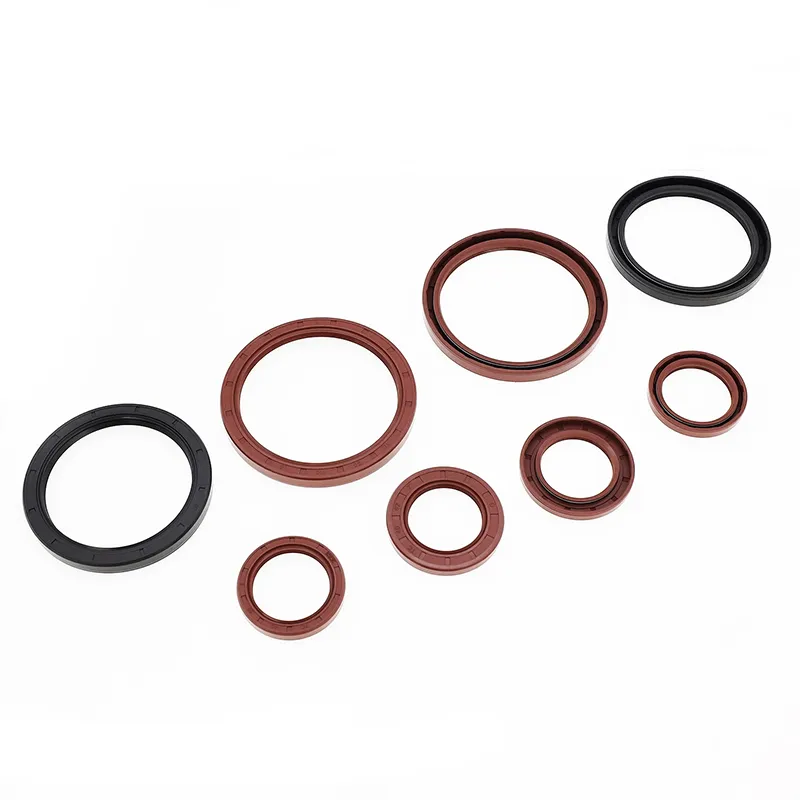

Garnituri de ulei TC/SC/TB/SB

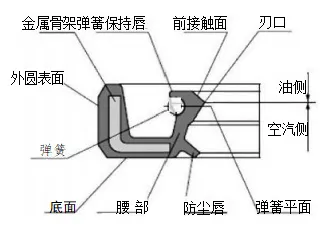

Ambele constau dintr-un cadru metalic, un arc și un corp din cauciuc. Cadrul metalic oferă suport, iar arcul aplică forță radială pe buza de etanșare. Ambele modele TC și TB au o buză auxiliară rezistentă la praf, potrivită pentru aplicații în care o parte conține mediul de etanșare, iar cealaltă parte conține praf. Modelele TB/SB au un cerc exterior metalic, ceea ce face etanșarea de ulei mai sigură și mai precisă în cavitate. Cu toate acestea, capacitatea de etanșare a cercului exterior este limitată pentru mediile gazoase și cu vâscozitate scăzută; prin urmare, se recomandă aplicarea de etanșant pe cercul exterior în timpul instalării și utilizării.
|
Forma în secțiune transversală |
Model |
Aplicație |
Presiune |
Temperatură |
Viteză |
Mediu |
Material |
|
|
TC |
Etanșare, rezistentă la praf |
0,03 MPa |
-30~+160 |
20 m/s |
Ulei și grăsime lubrifiante |
NBR/FKM + Oțel Carbon |
|
|
SC |
Etanșare |
|||||
|
|
TB |
Etanșare, rezistentă la praf |
-30~+100 |
25 m/s |
Apă, ulei lubrifiant, grăsime |
NBR + Oțel Carbon |
|
|
|
SB |
Etanșare |
Comanda model TC-d*D*b
|
Caietul de sarcini |
Caietul de sarcini |
Caietul de sarcini |
Caietul de sarcini |
Caietul de sarcini |
Caietul de sarcini |
Caietul de sarcini |
|
TC-6*17*3,5 |
TC-9*25*7 |
TC-10*30*7 |
TC-12*25*10 |
TC-13*25*7 |
TC-14*32*8 |
TC-15*30*7 |
|
TC-7*18*7 |
TC-10*18*7 |
TC-11*22*7 |
TC-12*26*7 |
TC-13*26*7 |
TC-14*32*10 |
TC-15*30*8 |
|
TC-8*18*7 |
TC-10*19*7 |
TC-I1*25*7 |
TC-12*28*7 |
TC-13*28*7 |
TC-14*35*7 |
TC-15*30*10 |
|
TC-8*20*7 |
TC-10*20*5 |
TC-11*30*10 |
TC-12*28*8 |
TC-13*30*8 |
TC-14*35*8 |
TC-15*32*7 |
|
TC-8*22*7 |
TC-10*20*7 |
TC-12*19*3 |
TC-12*30*7 |
TC-14*24*7 |
TC-14*40*7 |
TC-15*32*10 |
|
TC-8*22*8 |
TC-10*22*5 |
TC-12*20*7 |
TC-12*30*10 |
TC-14*25*7 |
TC-15*22*8 |
TC-15*35*7 |
|
TC-8*25*7 |
TC-10*22*7 |
TC-12*21*7 |
TC-12*32*7 |
TC-14*26*7 |
TC-15*24*7 |
TC-15*35*8 |
|
TC-8*25*8 |
TC-10*22*8 |
TC-12*22*5 |
TC-12*32*10 |
TC-14*27*7 |
TC-15*25*5 |
TC-15*35*10 |
|
TC-8*30*7 |
TC-10*22*10 |
TC-12*22,5*5,5 |
TC-12*35*7 |
TC-14*28*7 |
TC-15*25*7 |
TC-15*38*7 |
|
TC-9*16*5 |
TC-10*24*7 |
TC-12*22*7 |
TC-12*35*10 |
TC-14*28*8 |
TC-15*25*8 |
TC-15*38*8 |
|
TC-9*18*7 |
TC-10*25*5 |
TC-12*22*8 |
TC-12,7*22,22*5 |
TC-14*28*10 |
TC-15*26*7 |
TC-15*38*10 |
|
TC-9*19*7 |
TC-10*25*7 |
TC-12*24*6 |
TC-12,7*25,4*7 |
TC-14*29*7 |
TC-15*27*7 |
TC-15*40*8 |
|
TC-9*20*7 |
TC-10*25*10 |
TC-12*24*7 |
TC-12,7*26*8 |
TC-14*30*7 |
TC-15*27*8 |
TC-15*40*10 |
|
TC-9*22*7 |
TC-10*26*7 |
TC-12*25*7 |
TC-12,7*30*8 |
TC-14*30*10 |
TC-15*28*7 |
TC-15*42*7 |
|
TC-9*24*7 |
TC-10*28*7 |
TC-12*25*8 |
TC-13*23*7 |
TC-14*32*7 |
TC-15*28*10 |
TC-15*42*8 |
