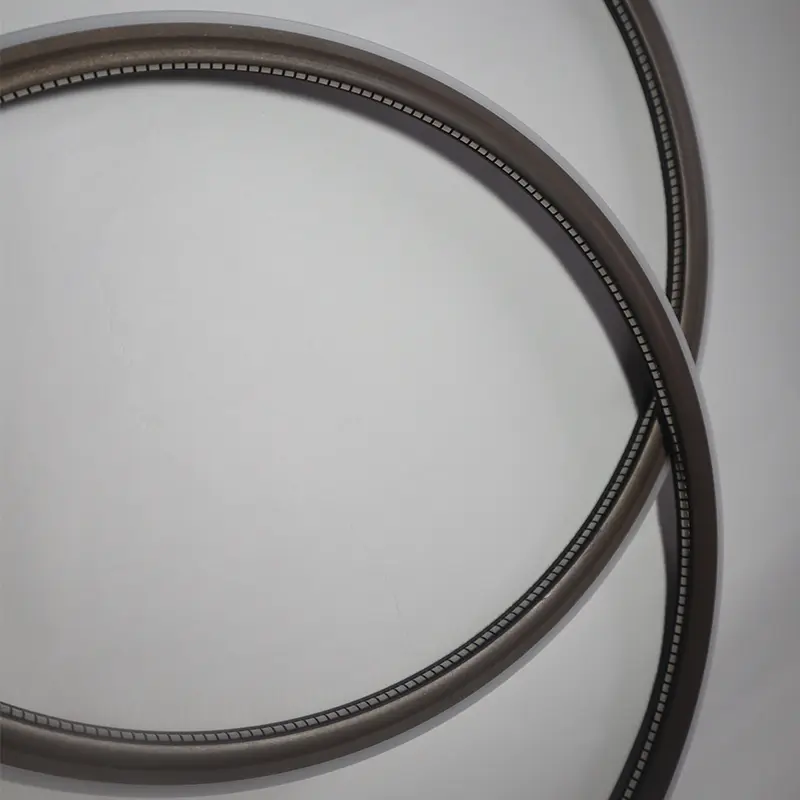

Garniturile energizate cu arcuri flanșate pe care le -am lansat includ diferite modele, fiecare cu propriile sale subdiviziuni. Toate sunt strict dezvoltate, produse și testate.

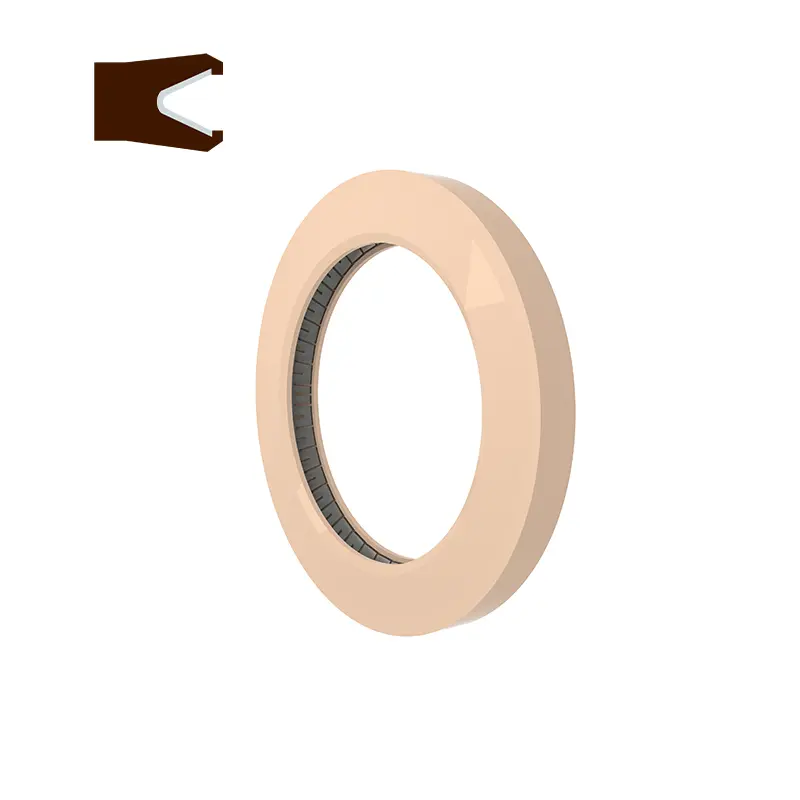

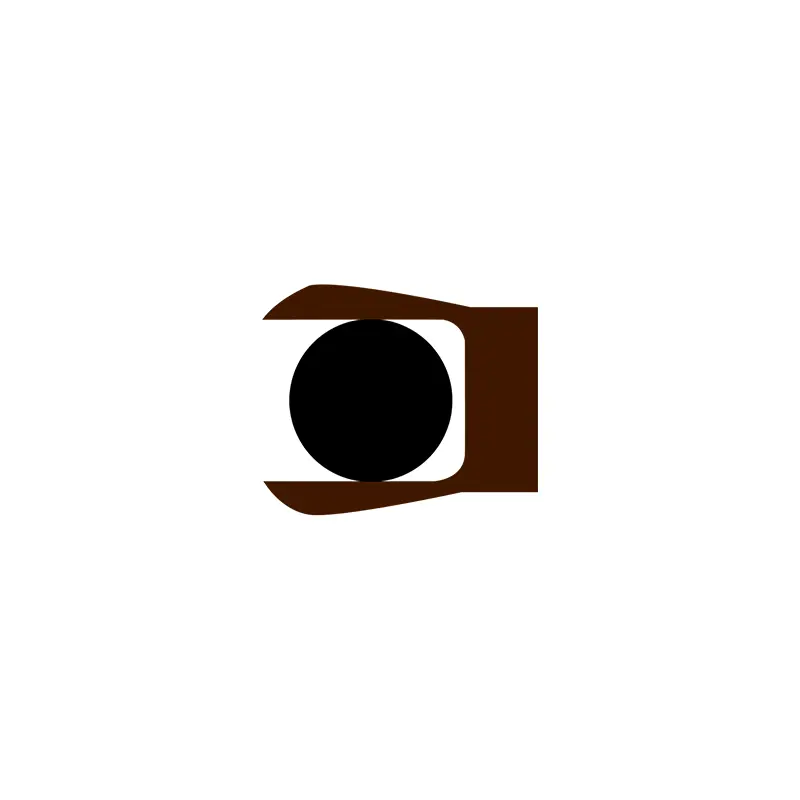

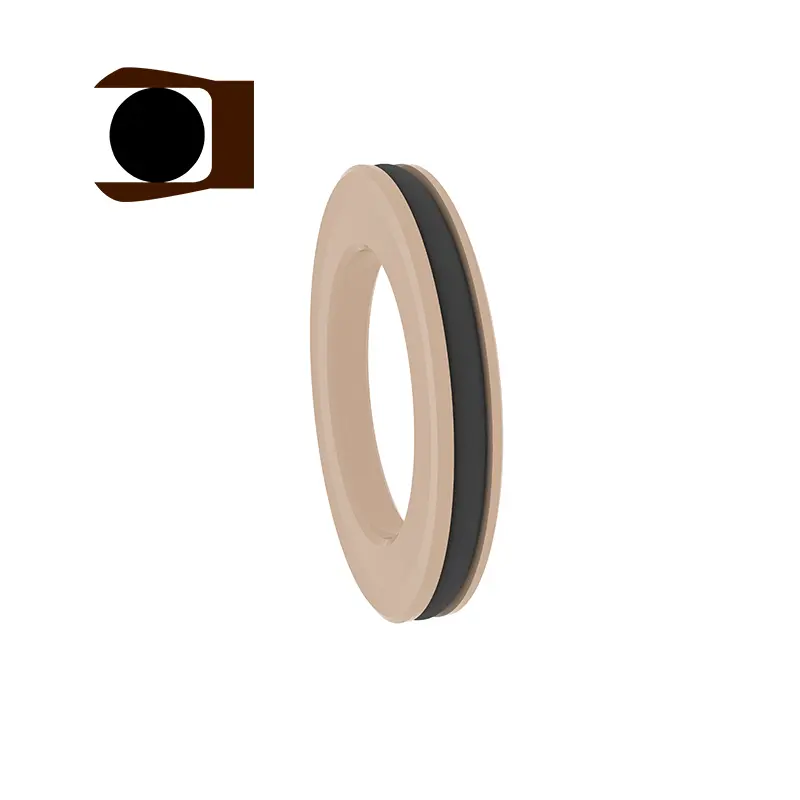

RC2876 și RC2877 sunt pan-silii, iar RC2876-B și RC2877-B sunt sigilii combinate în formă de Y. Cele două divizii diferite între fiecare model au aceeași canelură și pot fi schimbate. Acestea sunt potrivite pentru garnituri statice axiale (capăt) și flanșă și pot fi utilizate în locuri în care rugozitatea suprafeței nu este ideală. Cele două panouri sunt compuse din arcuri din oțel inoxidabil și materiale plastice cu funcții ridicate. Arcurile din oțel inoxidabil pot fi selectate ca arcuri în formă de V și arcuri în formă de O. Și atunci când utilizați RC2876-B și RC28777-B, este necesar să selectați în mod rezonabil materialele de elastomer potrivite.
Caracteristici și aplicații ale produsului:

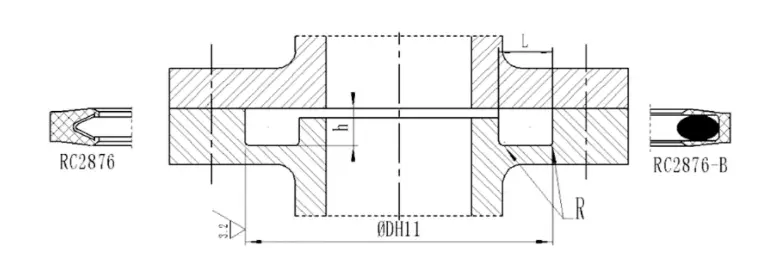

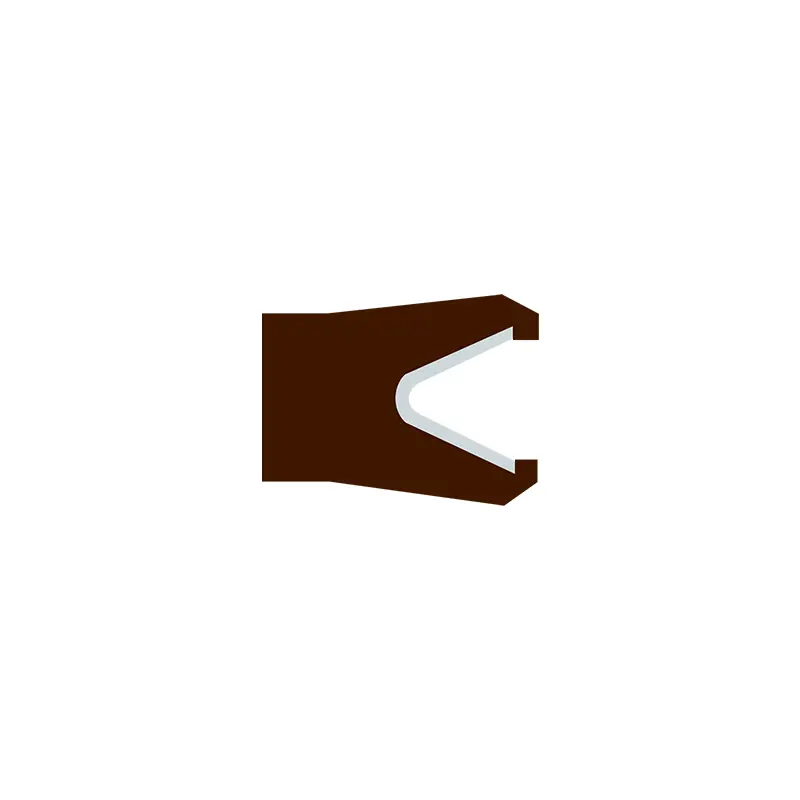

RC2876
Condițiile de lucru aplicabile (valorile limită nu ar trebui să apară în același timp)
| MPA de presiune | Viteza m/s | Temperatura ℃ | Mediu | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Toate lichidele, substanțele chimice, gazele |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Selectarea materialelor
1. Materialele cu inel O pot fi: cauciuc nitril R01 (NBR), R02 Fluororubber (FKM), etc.
2. Materiale de inel de etanșare: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Arcurile din oțel inoxidabil pot fi selectate din arcuri în formă de O și arcuri în formă de V.
Exemplu de comandă
RC2876-40-PTFE4+V Diametrul exterior al canelurii de presiune internă este de 40, materialul inelului de etanșare este PTFE4, iar arcul este în formă de V arc
RC2876-B-40-PTFE4+R02 Diametrul exterior al canelurii de presiune internă este de 40, materialul inelului de etanșare este PTFE4, iar inelul O care se potrivește este fluororubber
Notă: Dacă alegeți intervalul extins, vă rugăm să utilizați numărul seriei.
| Număr de serie | Număr de serie | Gama standard DH11 | Interval extins DH11 | Adâncimea canelurii h-0.05 | Lățimea canelurii L+0.2 | Colțuri rotunde RMAX |
| RC2876-0 | RC2876-B-0 | 10 ~ 13,9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24,9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45,9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |

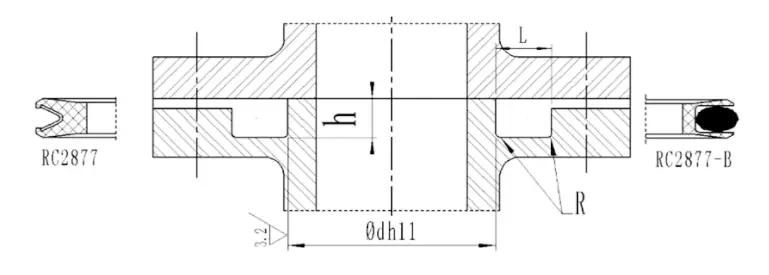

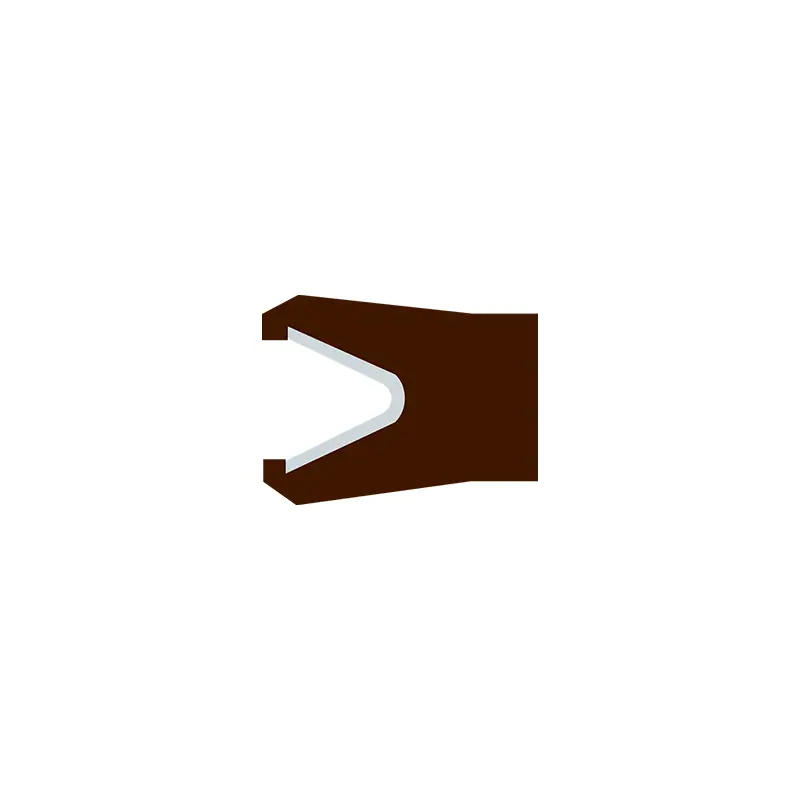

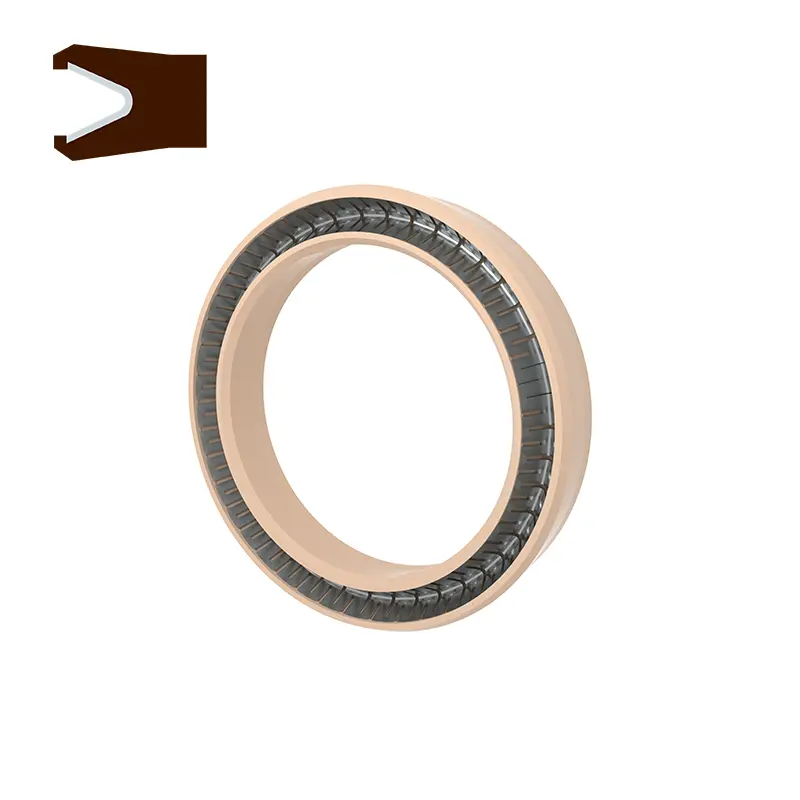

RC2877
Condițiile de lucru aplicabile (valorile limită nu ar trebui să apară în același timp)
| MPA de presiune | Viteza m/s | Temperatura ℃ | Mediu | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Toate lichidele, substanțele chimice, gazele |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. Materialele cu inel O pot fi: cauciuc nitril R01 (NBR), R02 Fluororubber (FKM), etc.
2. Materiale de inel de etanșare: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Arcurile din oțel inoxidabil pot fi selectate din arcuri în formă de O și arcuri în formă de V.
Exemplu de comandă
RC2877-40-PTFE4+V Diametrul interior al canelurii de presiune externă este de 40, materialul inelului de etanșare este PTFE4, iar arcul din oțel inoxidabil este un arc în formă de V
RC2877-B-40-PTFE4+R02 Diametrul interior al canelurii de presiune externă este de 40, materialul inelului de etanșare este PTFE4, iar inelul O care se potrivește este fluororubber
Notă: Dacă alegeți o gamă extinsă, vă rugăm să utilizați numărul seriei.
| Număr de serie | Număr de serie | Gama standard D H11 | Interval extins DH11 | Adâncimea canelurii h-0.05 | Lățimea canelurii L+0.2 | Colțuri rotunde RMAX |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19,9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
