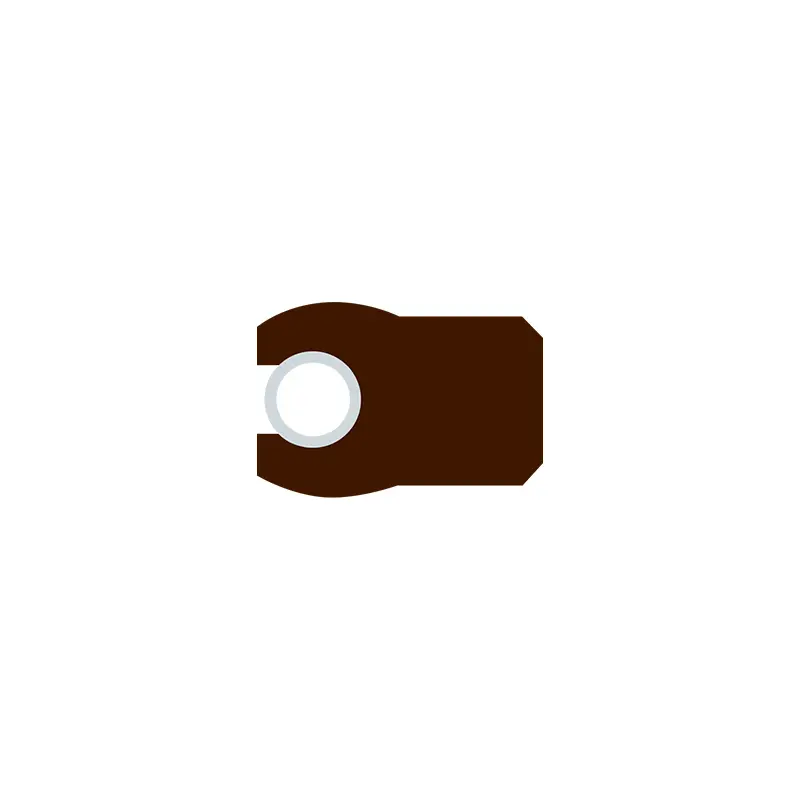

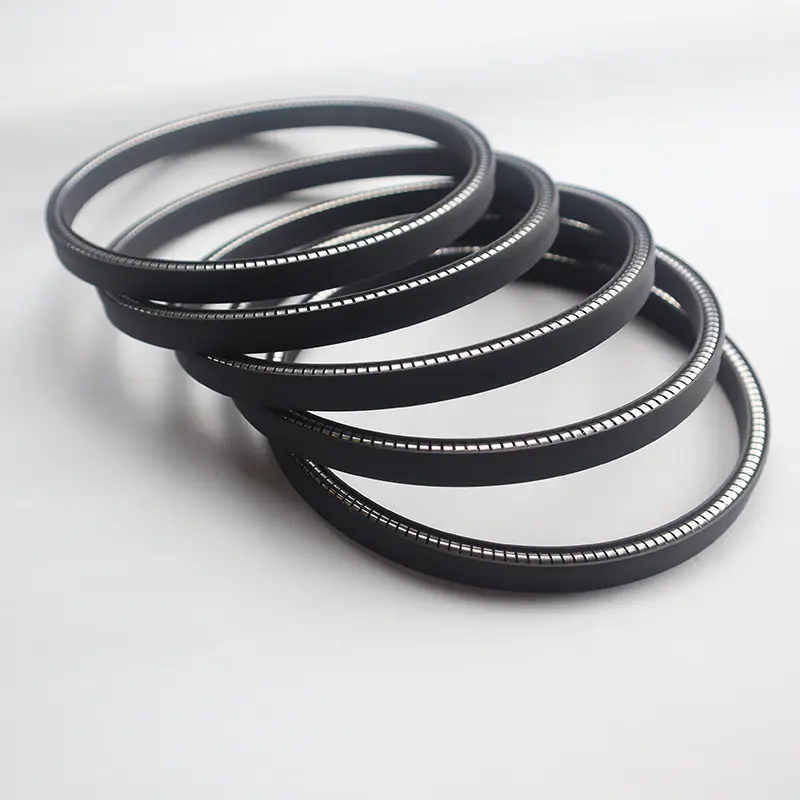

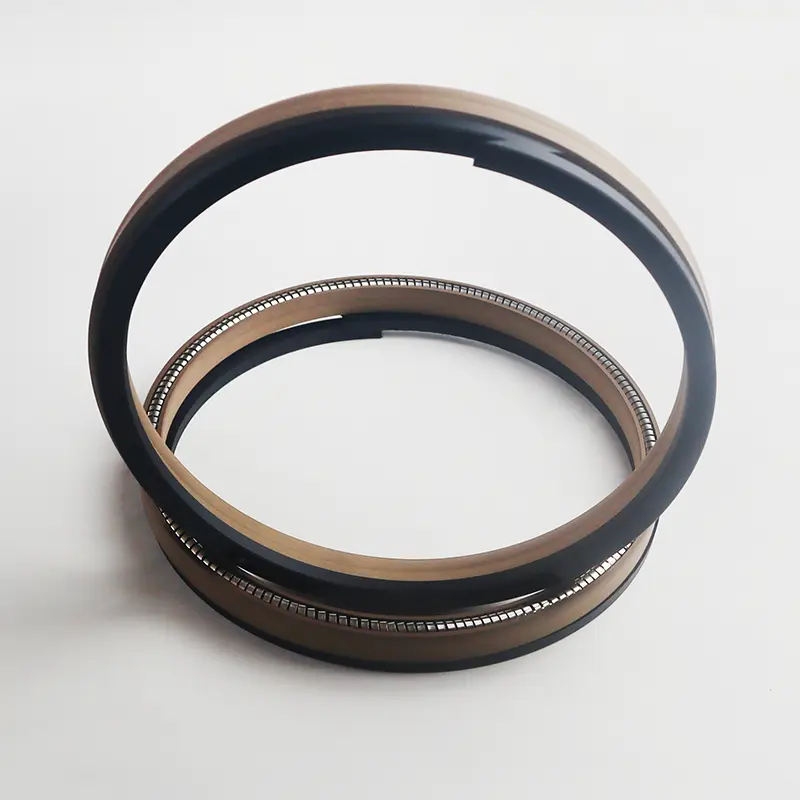

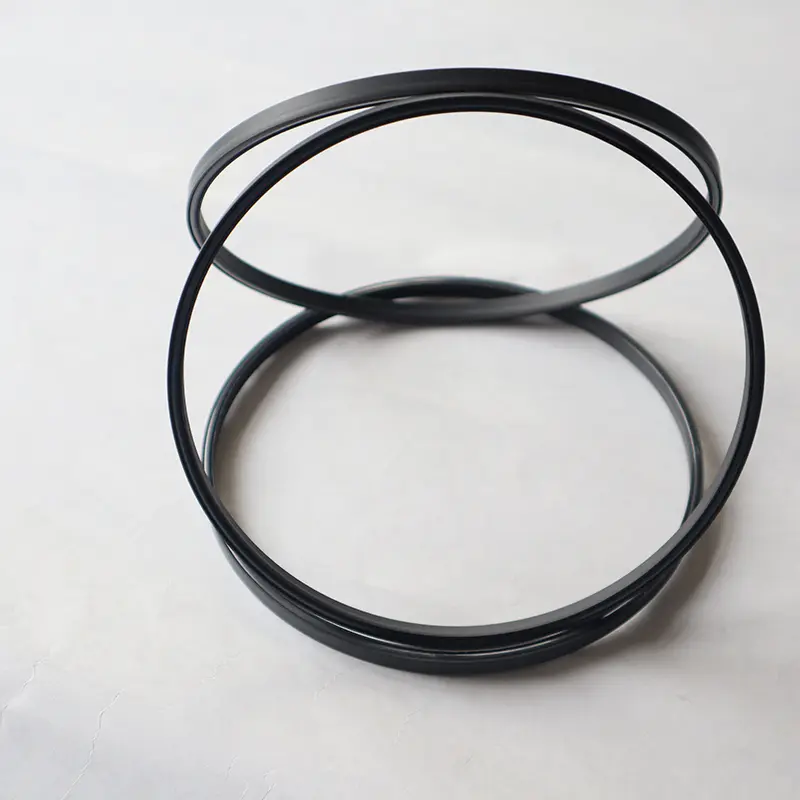

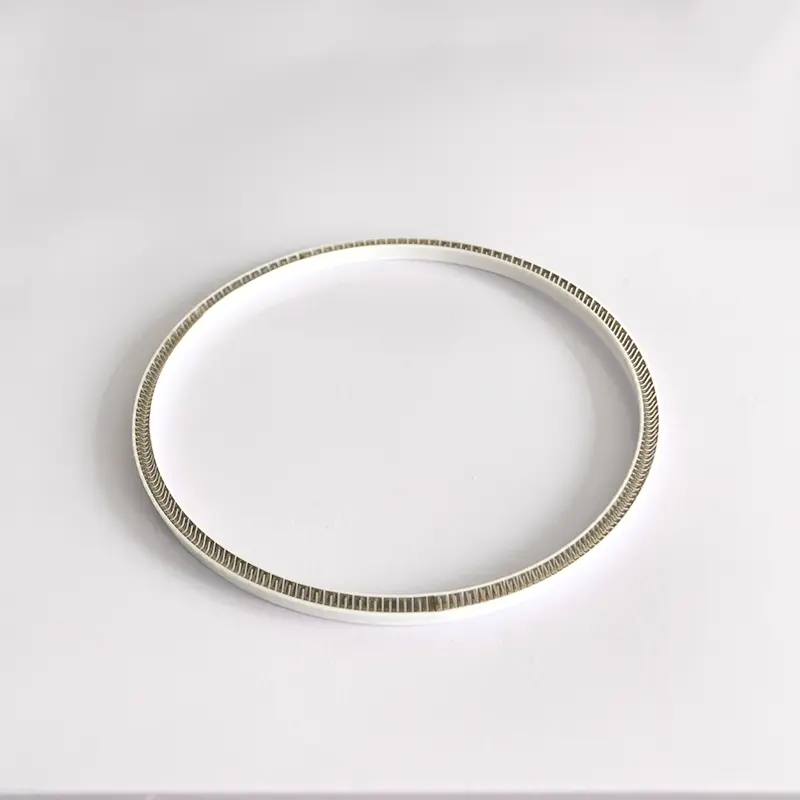

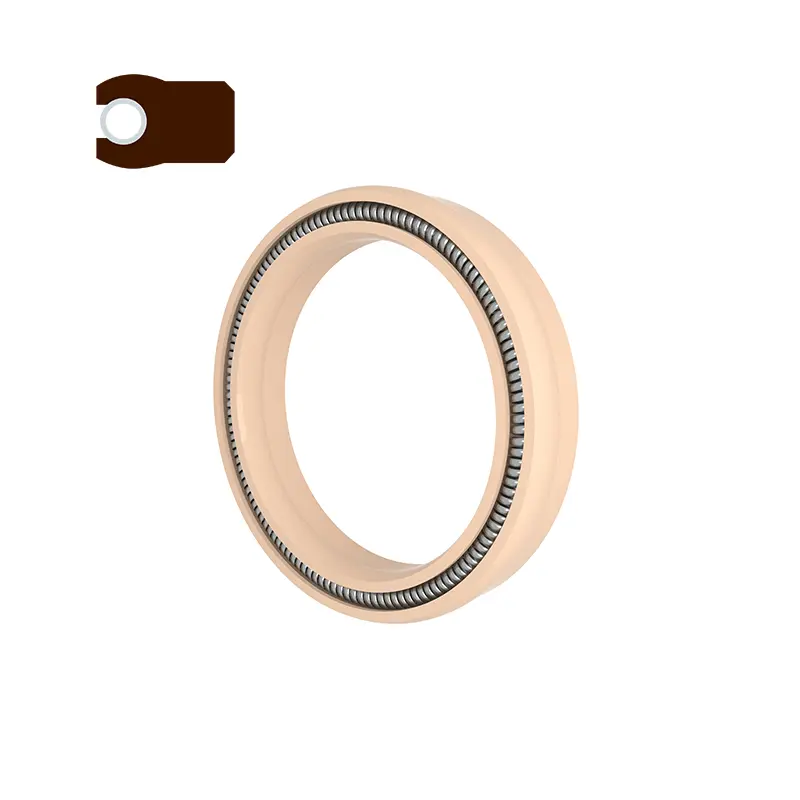

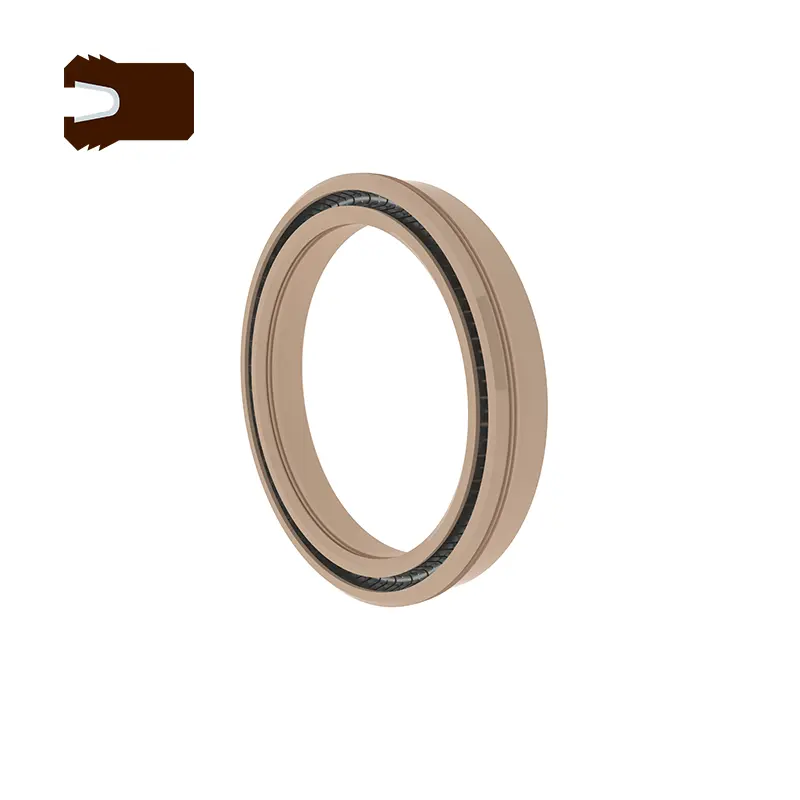

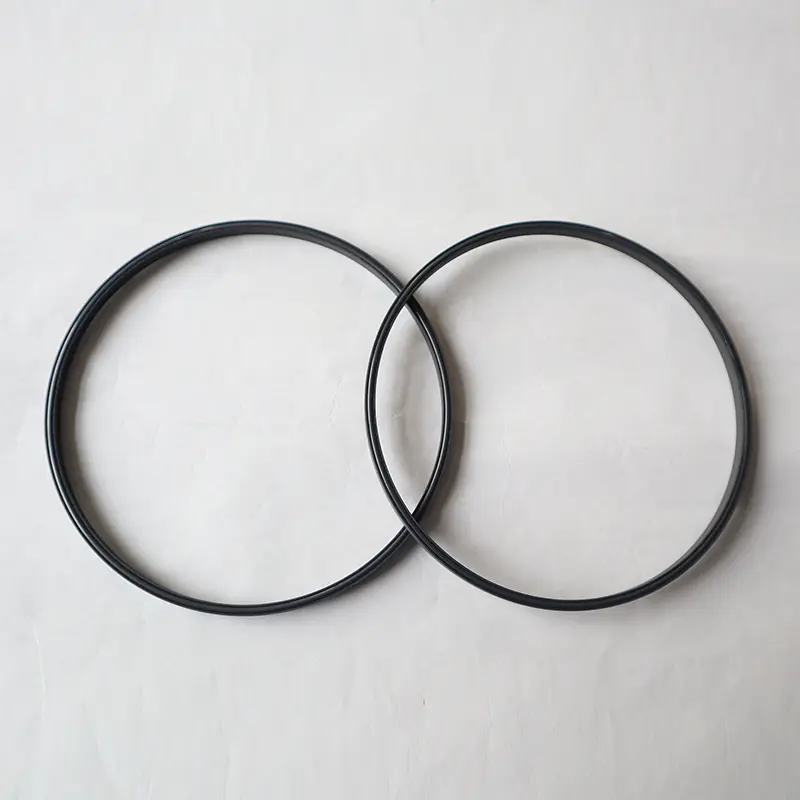

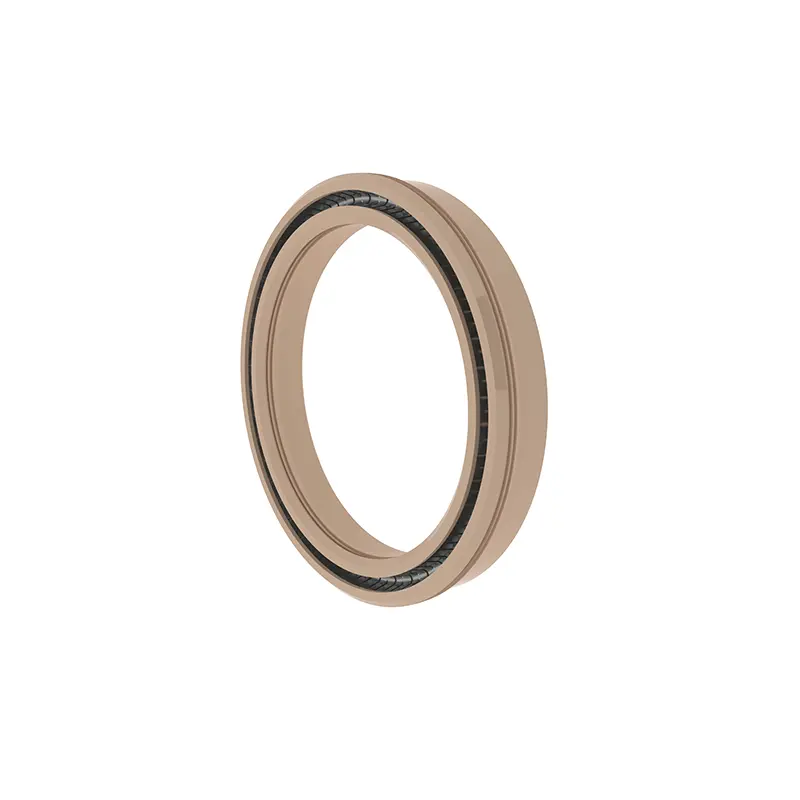

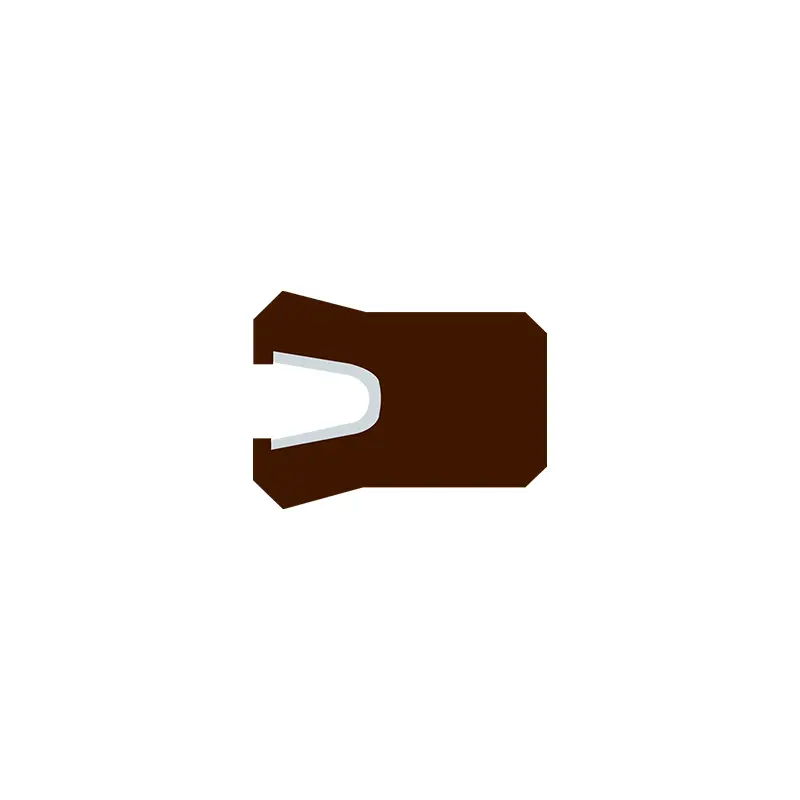

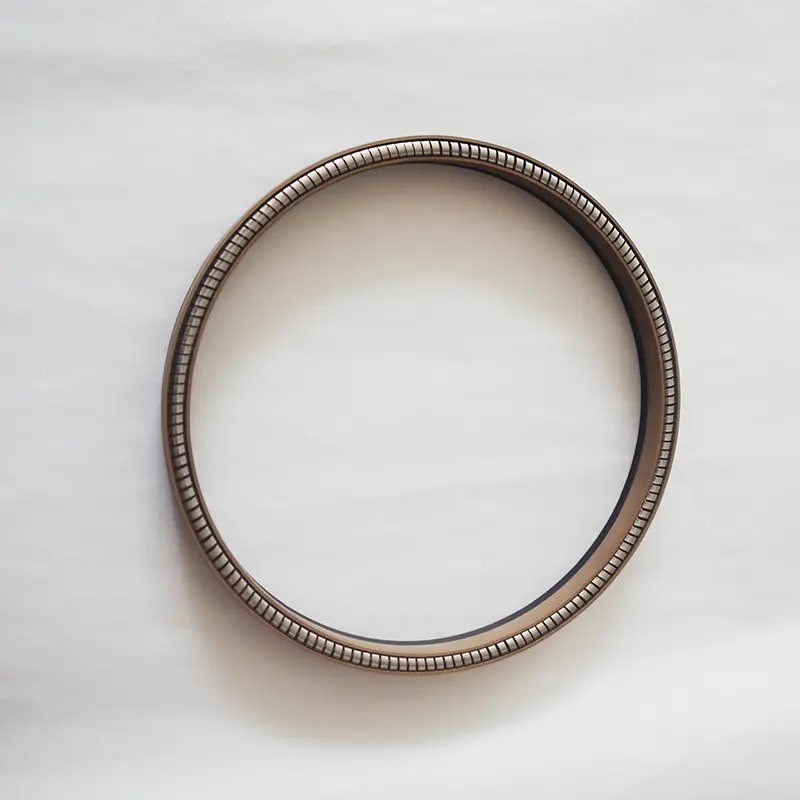

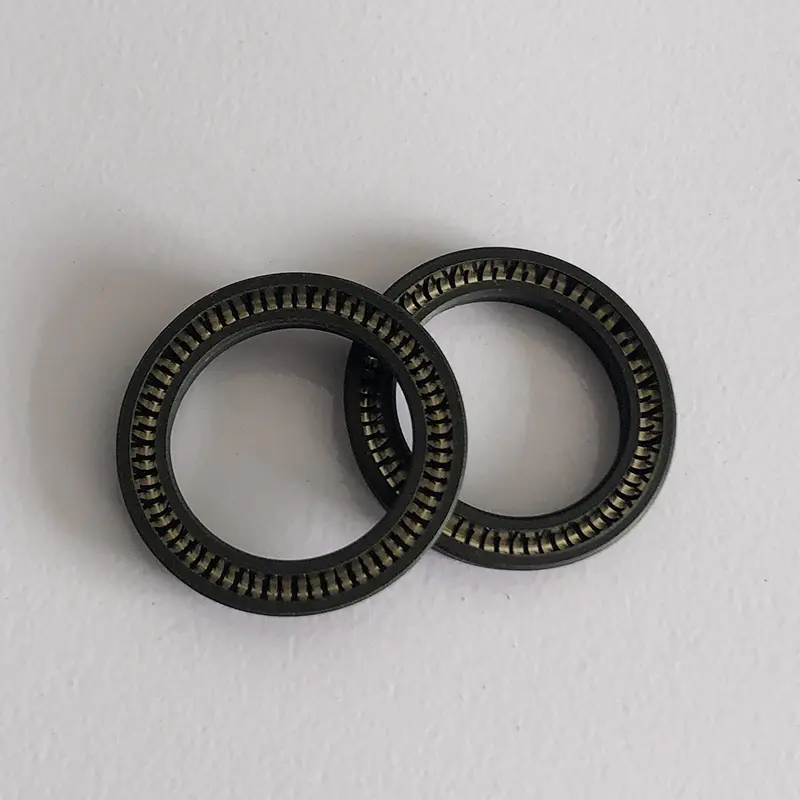

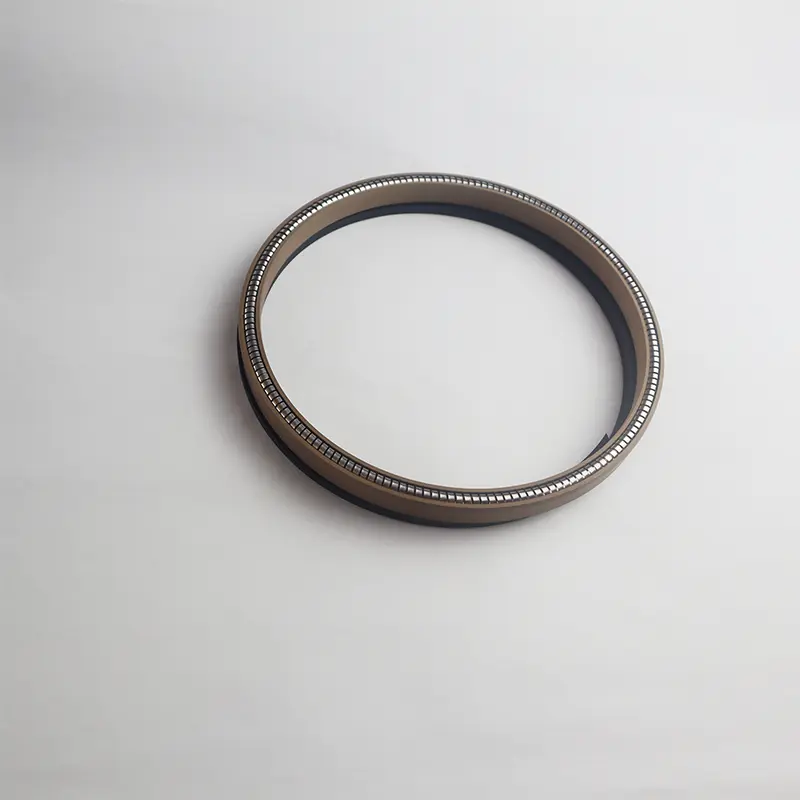

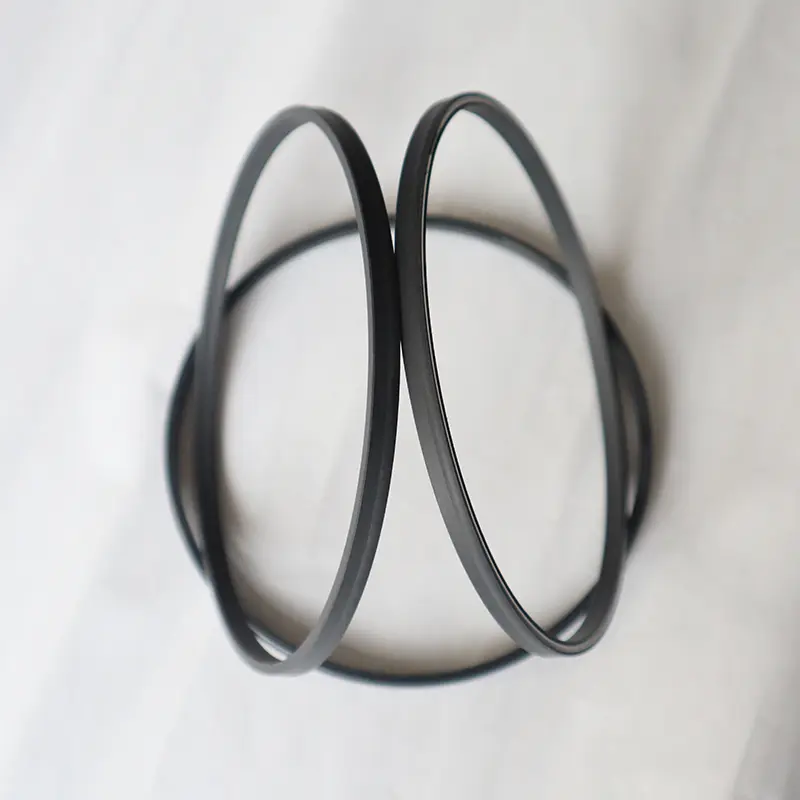

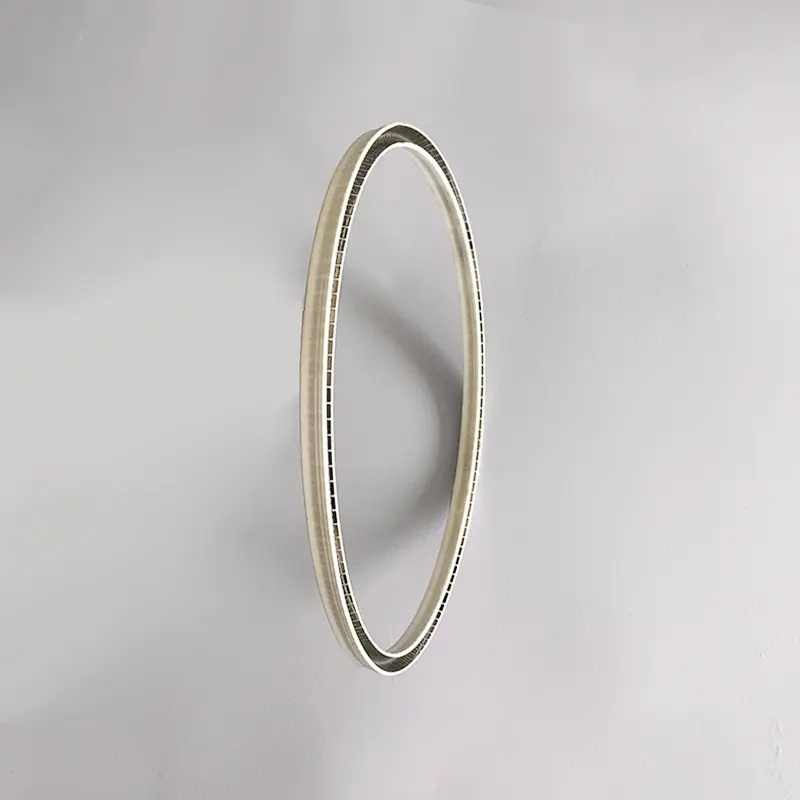

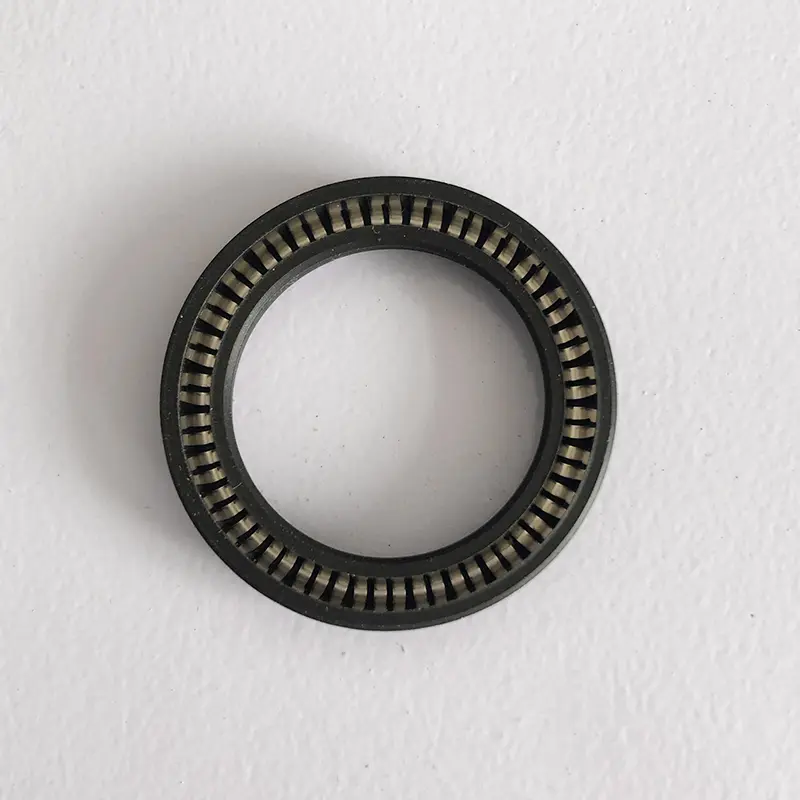

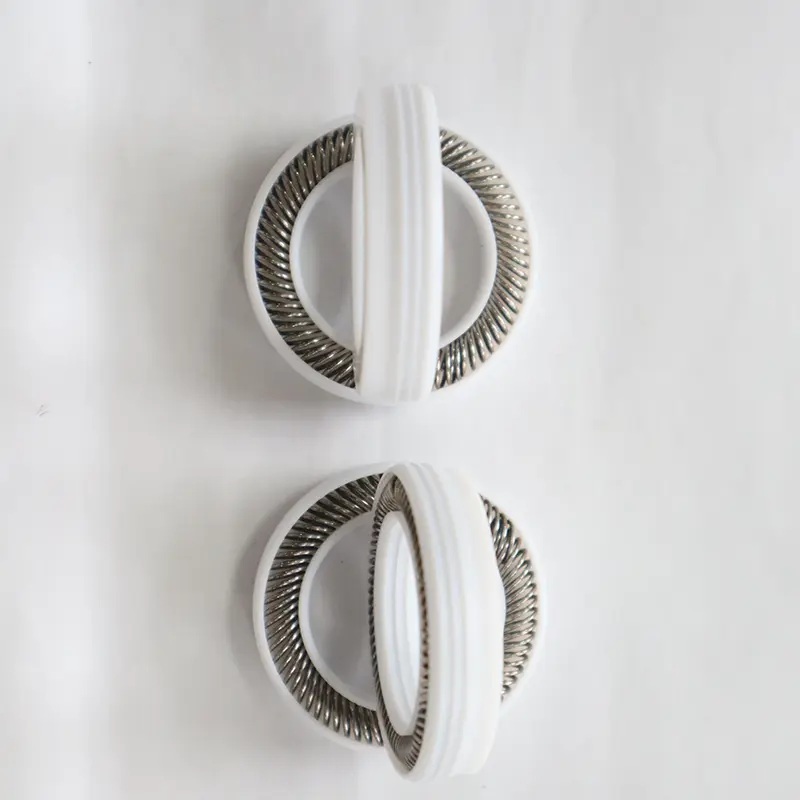

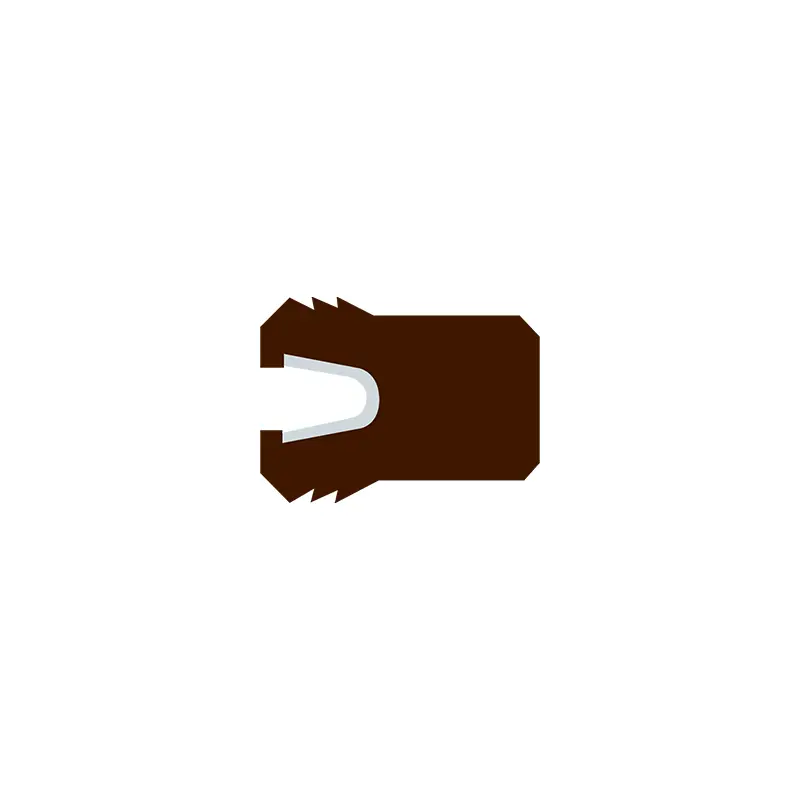

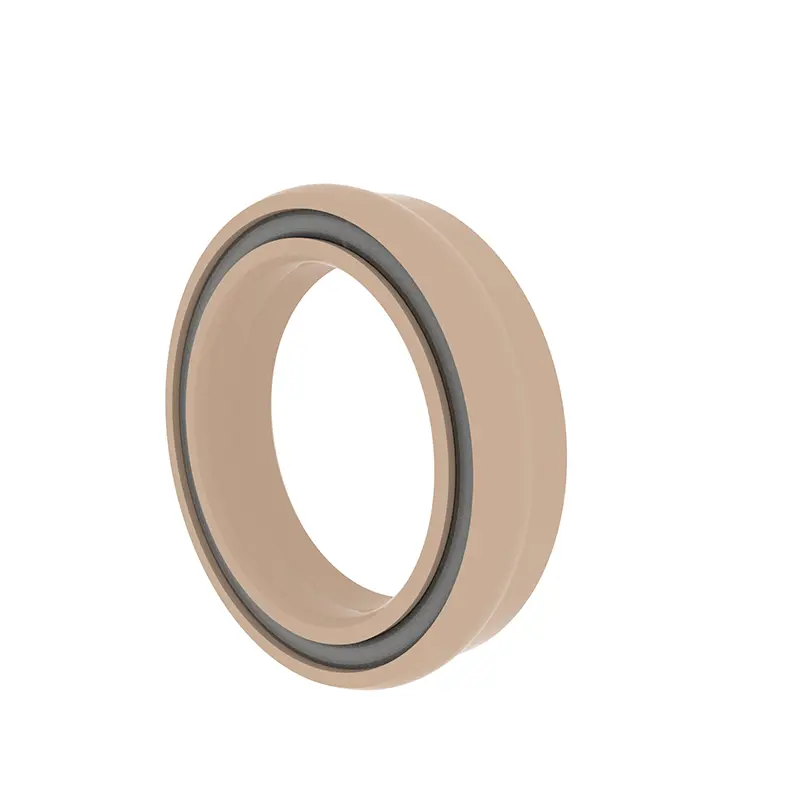

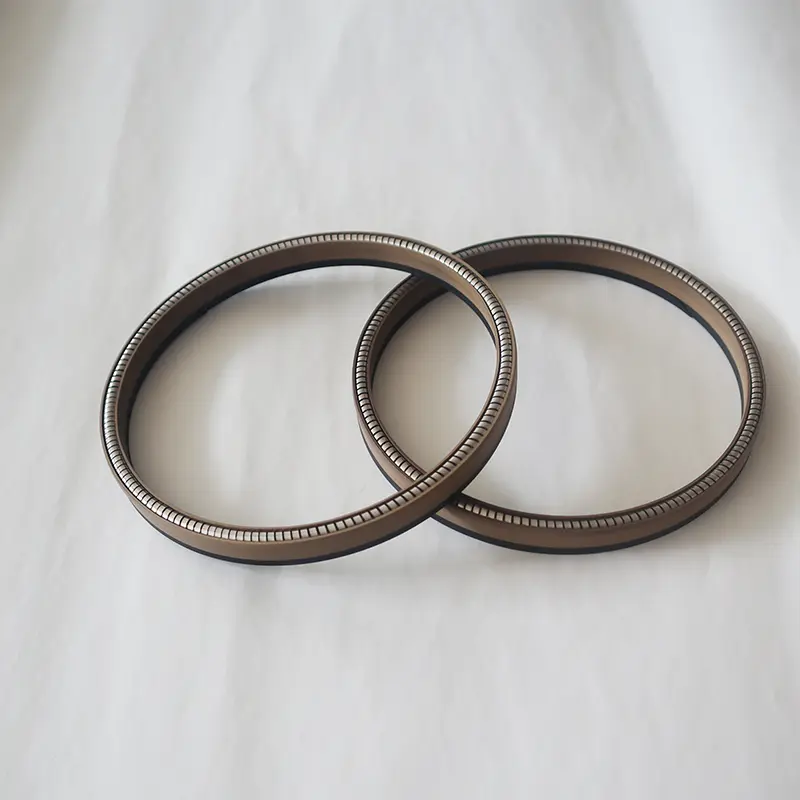

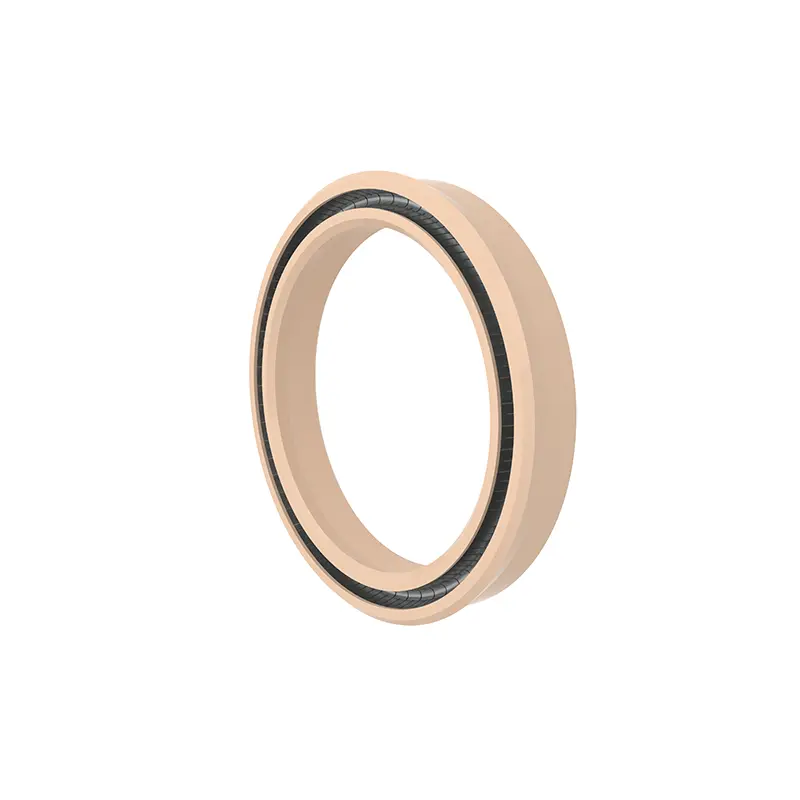

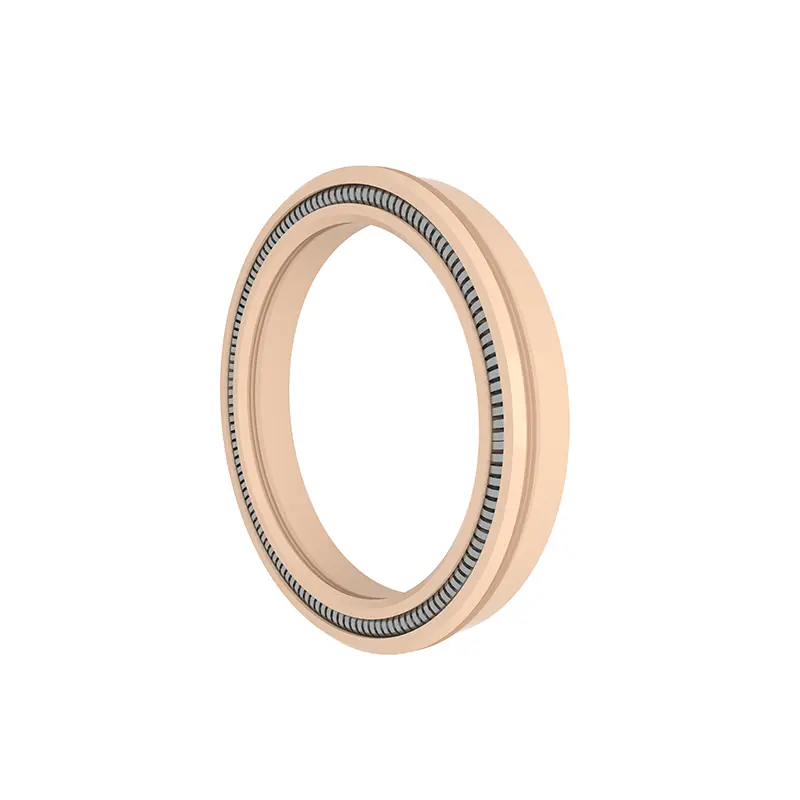

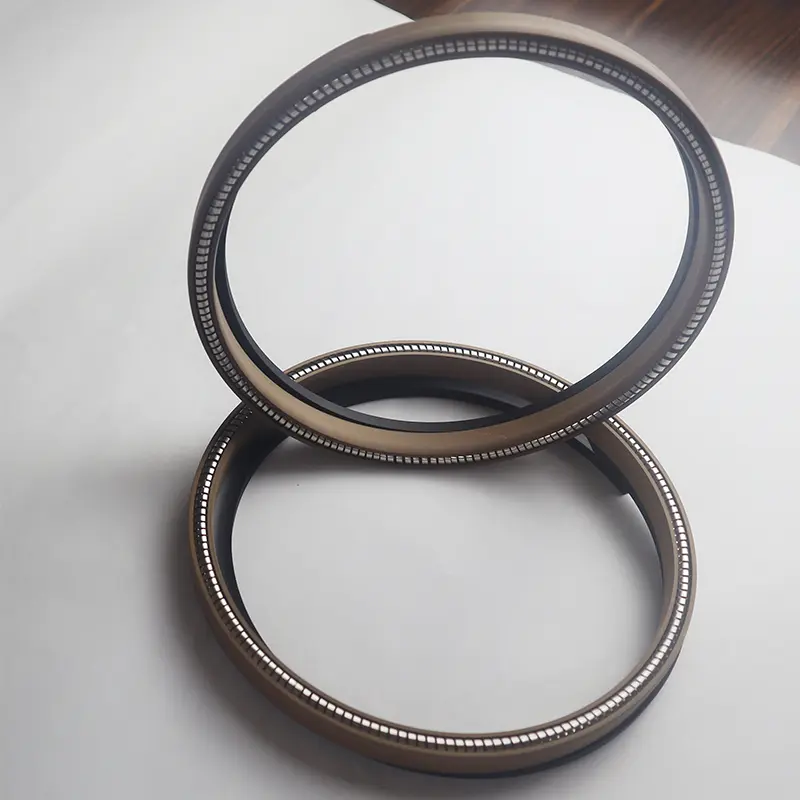

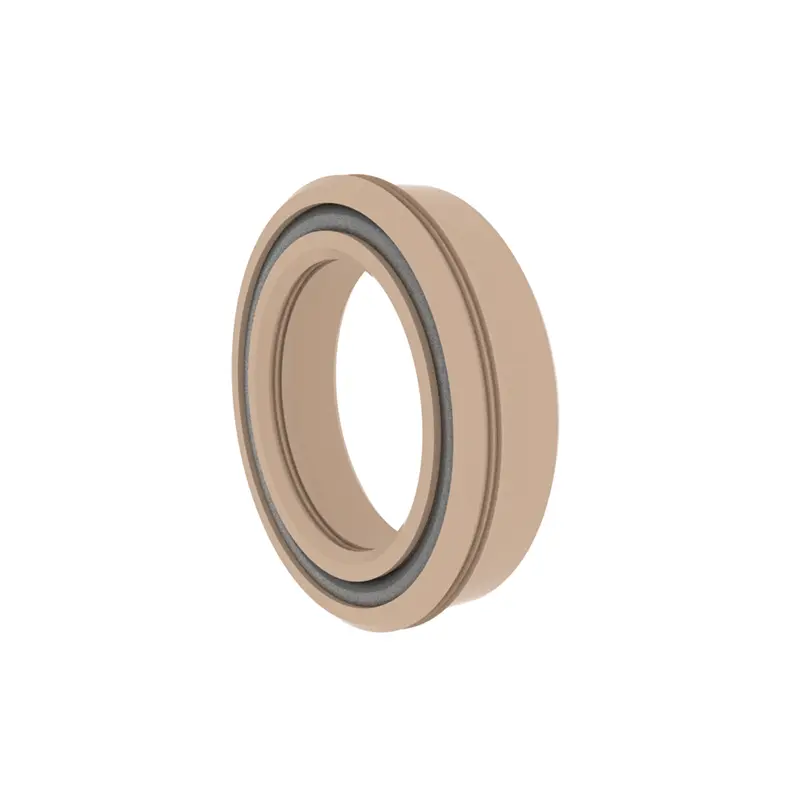

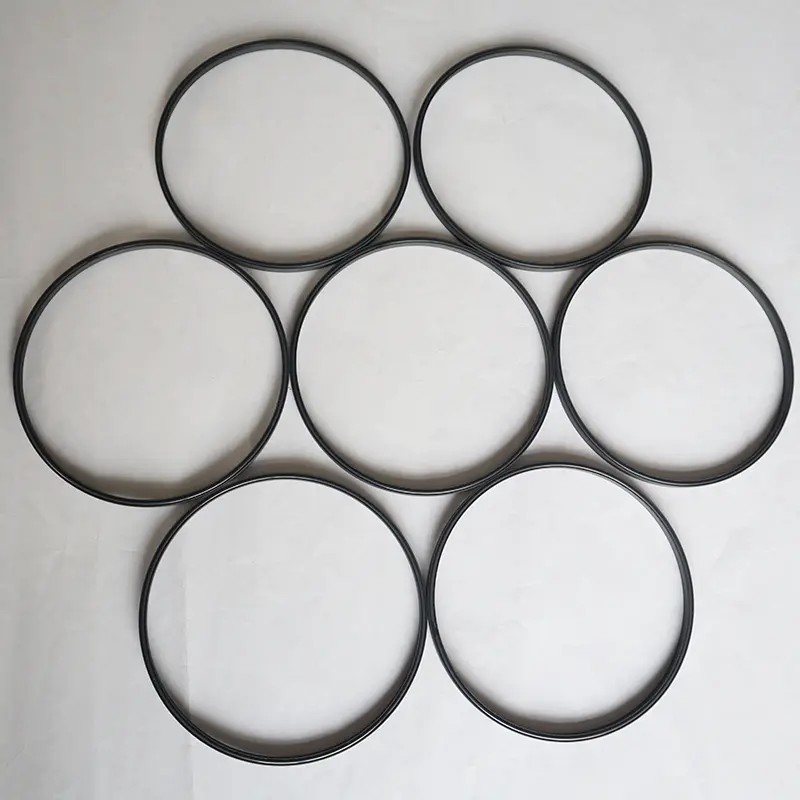

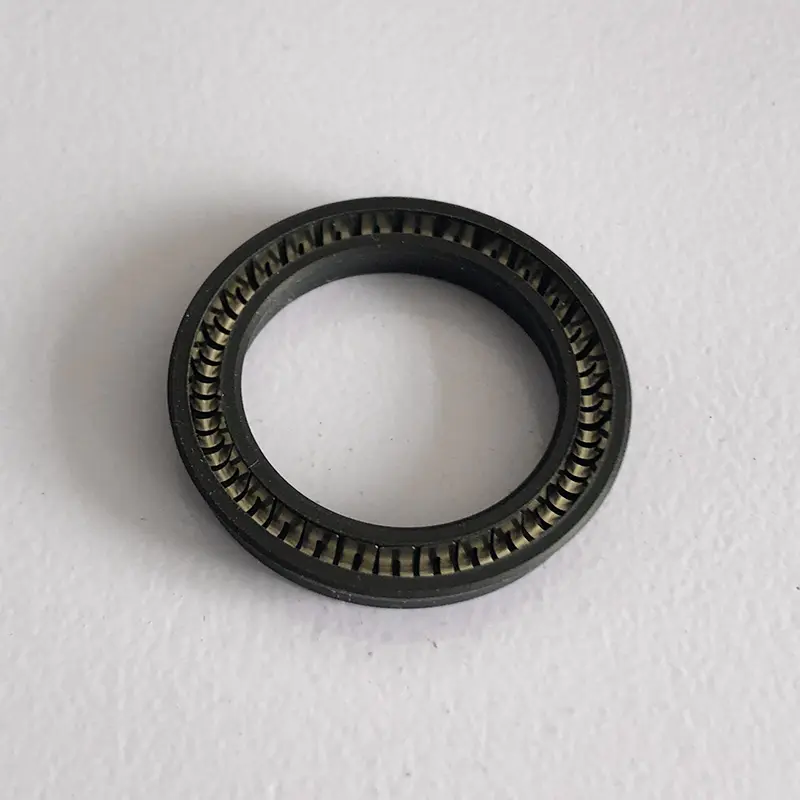

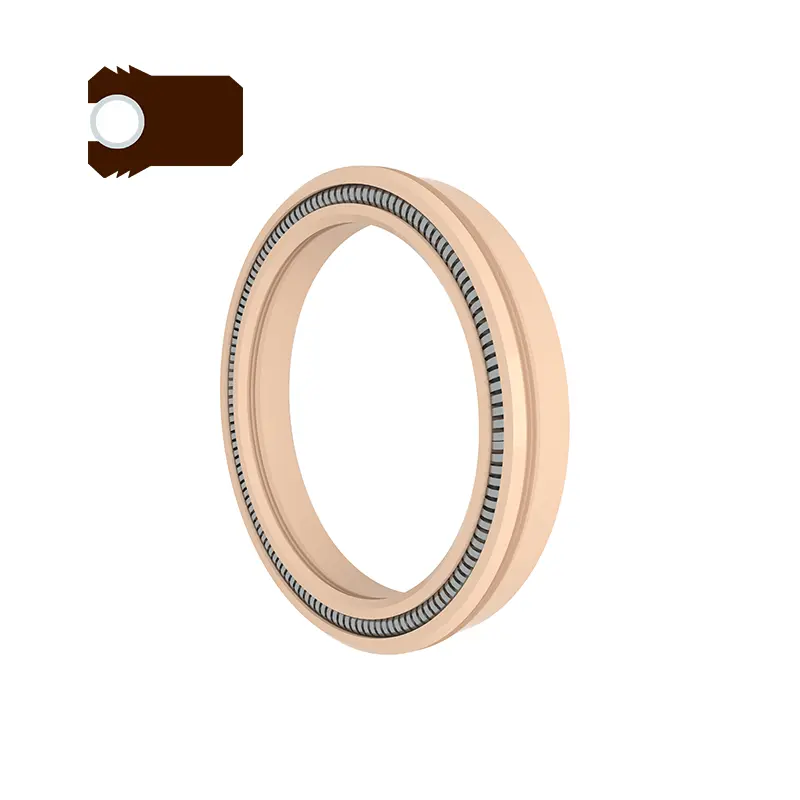

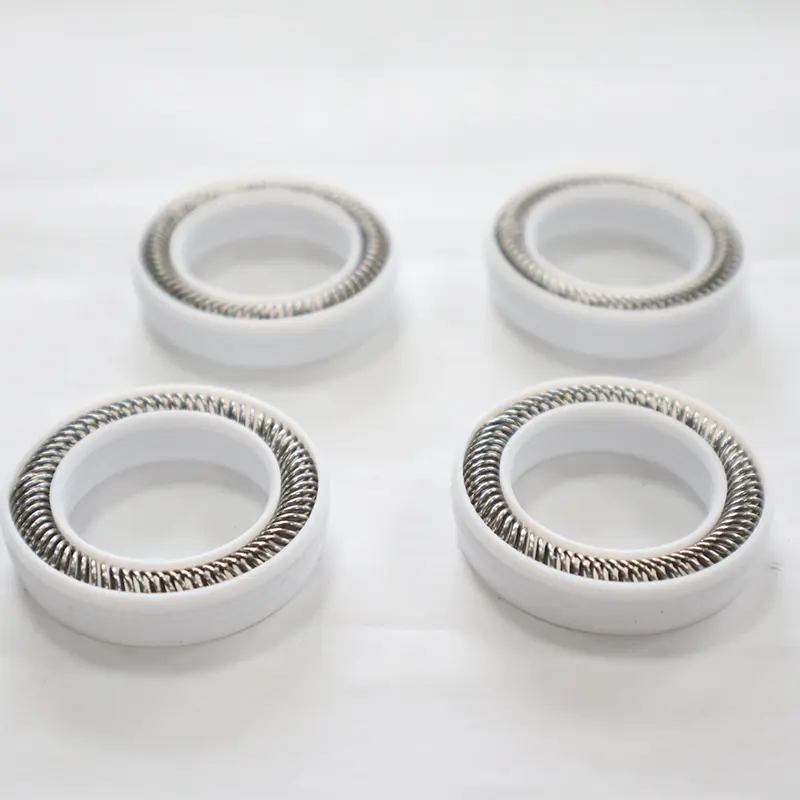

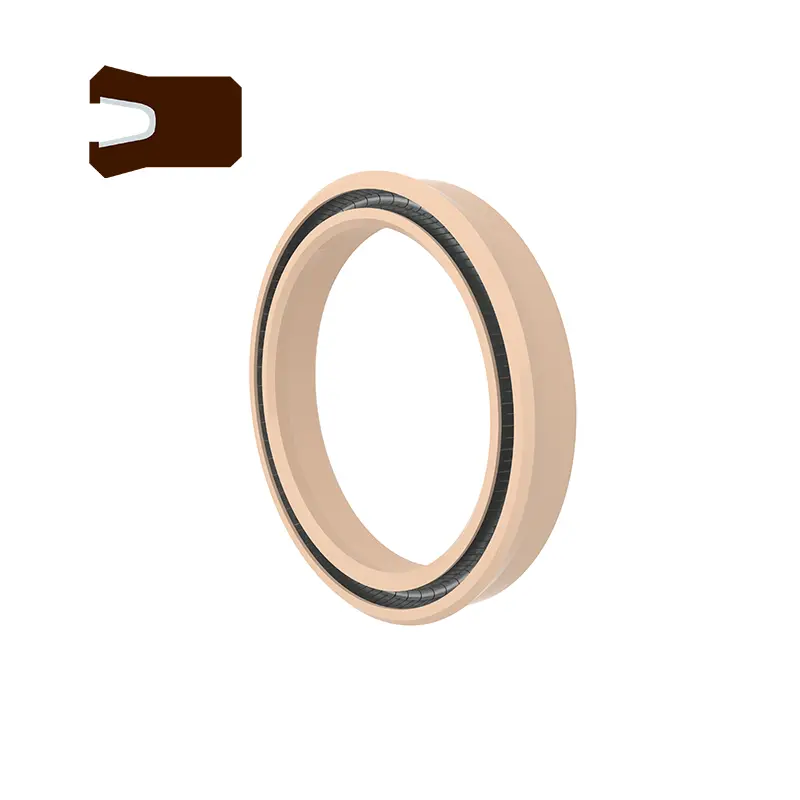

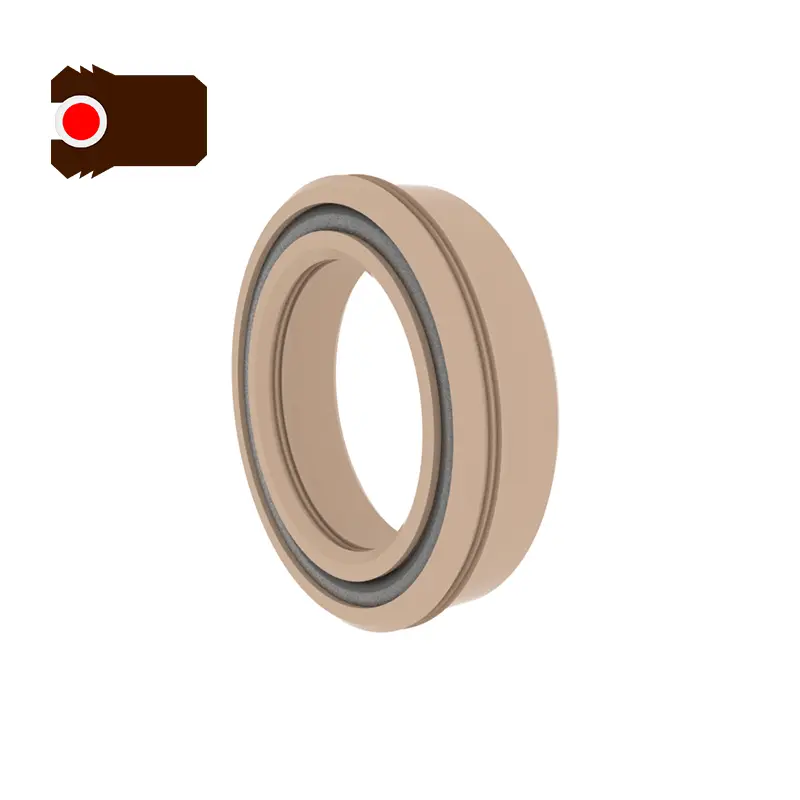

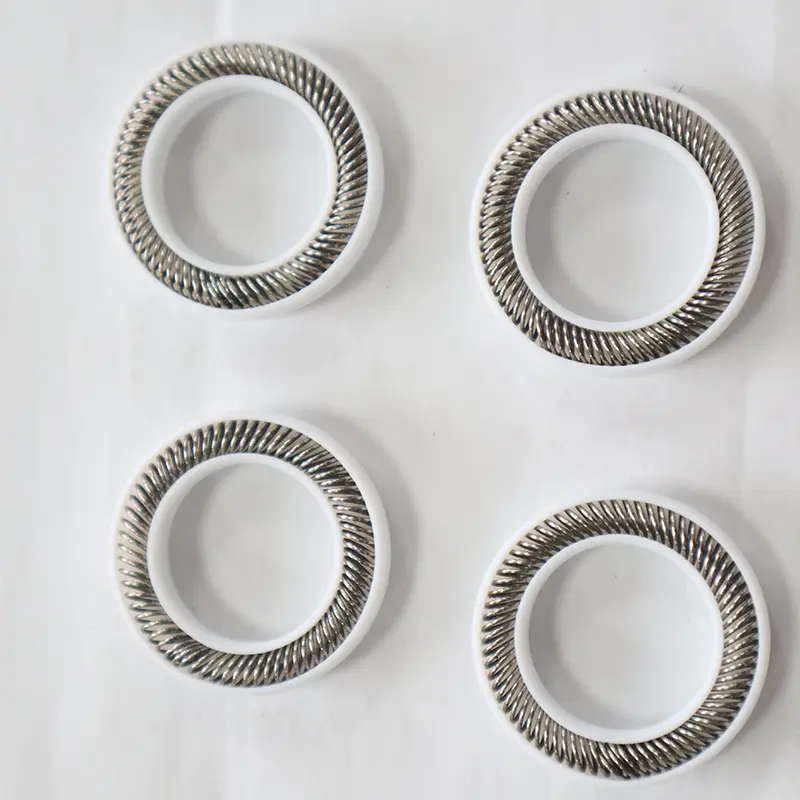

Garnitura noastră energizată de primăvară universală FS este un etanșare energizată de primăvară universală de înaltă performanță pentru gaura arborelui cu structură simetrică și gaură universală a arborelui, care este potrivit pentru o varietate de scenarii industriale. Această serie de produse este împărțită într -un tip, tip B, tip BO, tip C, tip D și tip DO. Printre aceștia, tipul BO și DO adoptă o combinație de inele O și acoperite cu o funcție funcțională, care are o rezistență excelentă la media; Tipul C, tipul D și tipul adoptă structura buzelor dințate pentru a îmbunătăți în continuare capacitatea de etanșare, în special potrivită pentru condițiile de lucru de înaltă presiune, cu presiune care depășește 40MPa.
Garnitura energizată de primăvară universală FS acceptă o varietate de materiale cu inel de etanșare (cum ar fi PTFE, UPE, PK, etc.) și arcuri din oțel inoxidabil (opțional în formă de O sau în formă de V) și poate efectua performanțe excelente în diferite medii și condiții de muncă. Proiectarea universală a gaurii arborelui simplifică procesul de selecție și instalare și este utilizat pe scară largă în sisteme hidraulice de înaltă presiune, echipamente pneumatice și etanșare specială media în câmpurile chimice, petrolului, energiei, etc. Dacă doriți să aflați mai multe despre etanșarea universală a arcului energizat pentru gaura arborelui, puteți contacta sigiliul Ruichen în orice moment.
Caracteristici și aplicații ale produsului:
Condițiile de lucru aplicabile (valorile limită nu ar trebui să apară în același timp)
| MPA de presiune | Viteza m/s | Temperatura ℃ | Mediu | |
| <40, lățimea de canelură aplicabilă l > 40MPa, vă rugăm să aplicați Groove Lățime L1 | <10 | Pentru că/să -35 ~+250 | Alte -200 ~+250 | Toate lichidele, substanțele chimice, gazele |
Selectarea materialelor

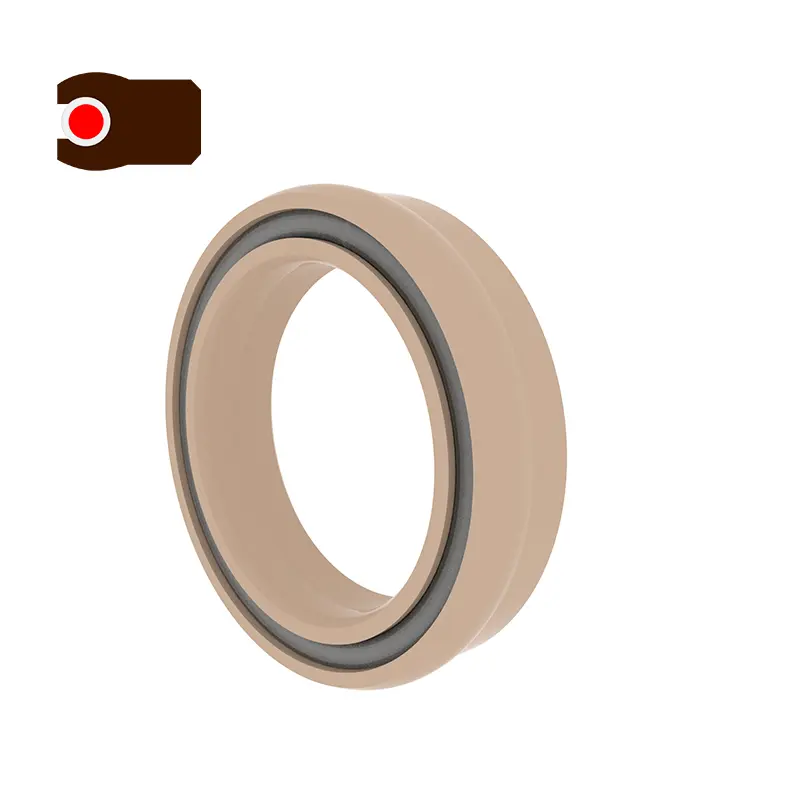

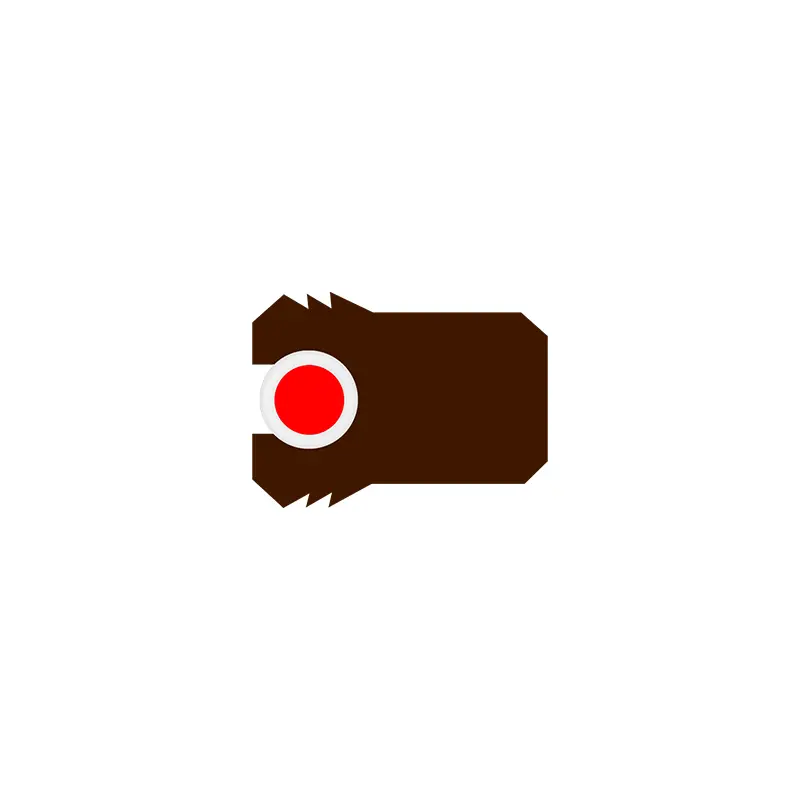

1. BO, do elastomer: inel O acoperit.
2. Materialul inelului de etanșare: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.

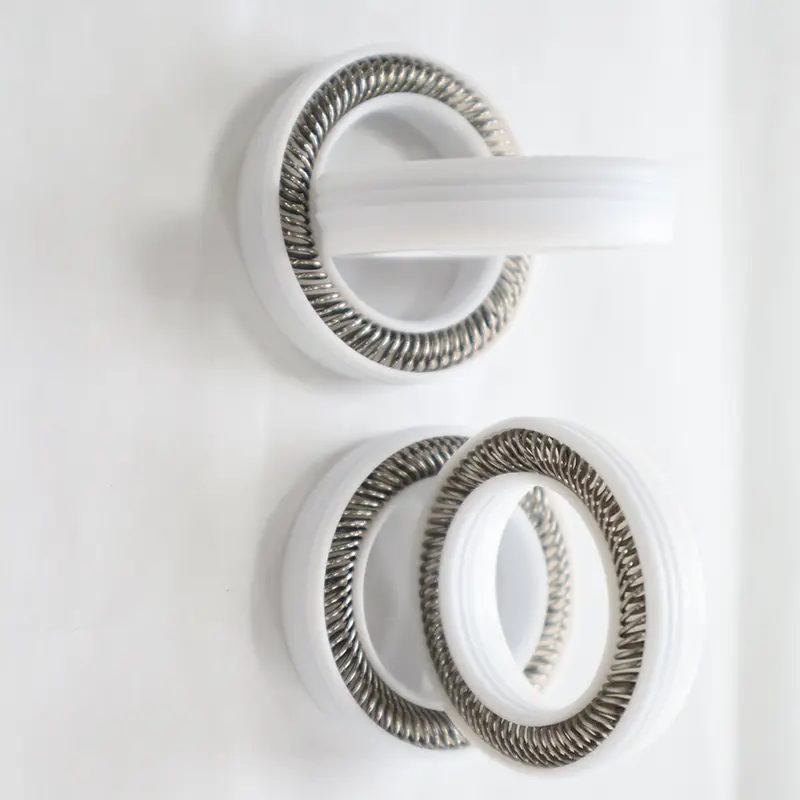

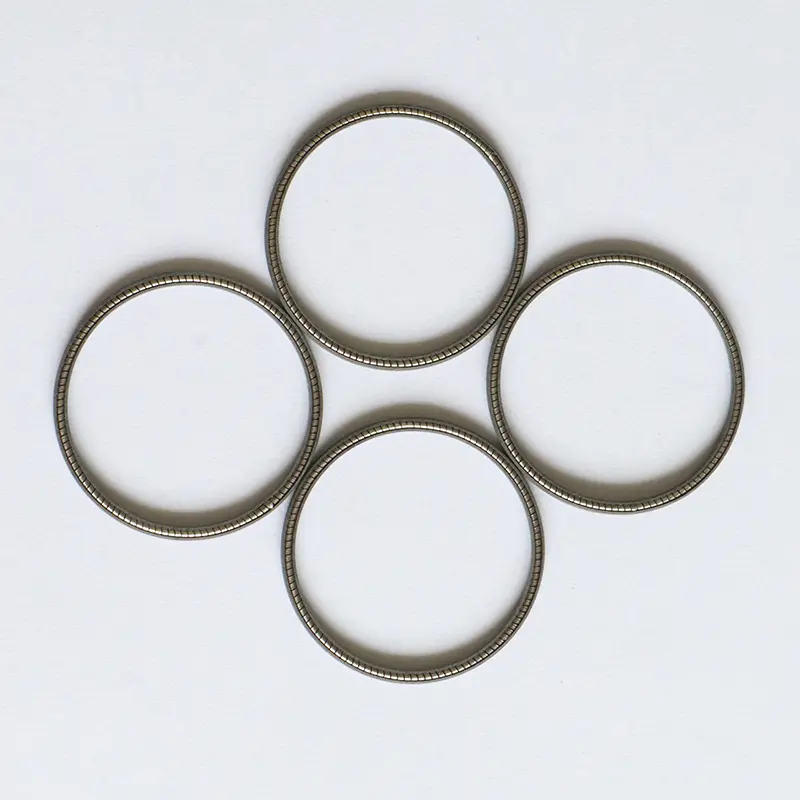

3. Arcurile din oțel inoxidabil pot alege arcuri în formă de O și arcuri în formă de V.
Exemplu de comandă
FS-A-40*46*4.7-PTFE4 D*D*L A TIP SEAL PAN, MATERIALUL DE CONTRĂ DE SIGURARE ESTE PTFE4,
FS-BO-40*46*4.7-PTFE4, D*D*L BO-TYPE PAN SEAL, Material inel de etanșare este PTFE4, cu acoperire cu inel O

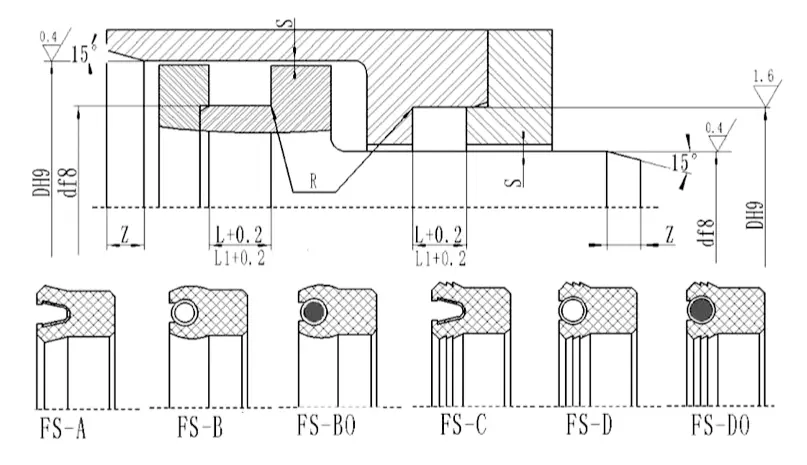

Specificații (toate dimensiunile din intervalul de parametri sunt disponibile)
| d | D | L+0.2 | L1+0.2(Aplicabil pentru presiune> 40MPa) | Clearance radial Smax | Lungimea șamponului Zmin | RMAX | |
| <20MPa | <40MPa | ||||||
| 3 ~ 10 | D+3 | 2.5 | 3.9 | 0.08 | 0.05 | L | 0.4 |
| 10 ~ 22 | D+4 | 3.2 | 4.4 | 0.10 | 0.07 | 0.4 | |
| 22 ~ 50 | D+6 | 4.7 | 6.0 | 0.15 | 0.08 | 0.6 | |
| 48 ~ 150 | D+10 | 7.5 | 9.0 | 0.20 | 0.10 | 0.8 | |
| 150 ~ 400 | D+15 | 11 | 13 | 0.25 | 0.12 | 0.8 | |
Notă: Specificațiile necesare nu sunt enumerate în acest tabel. Vă rugăm să ne contactați.
Putem furniza produse cu maximum 1600mm.
