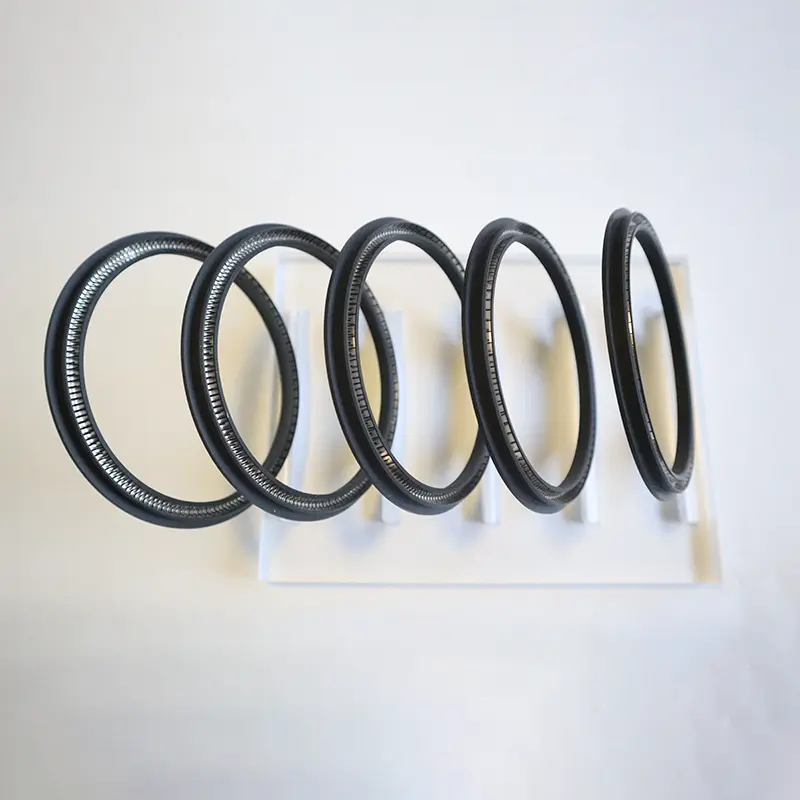

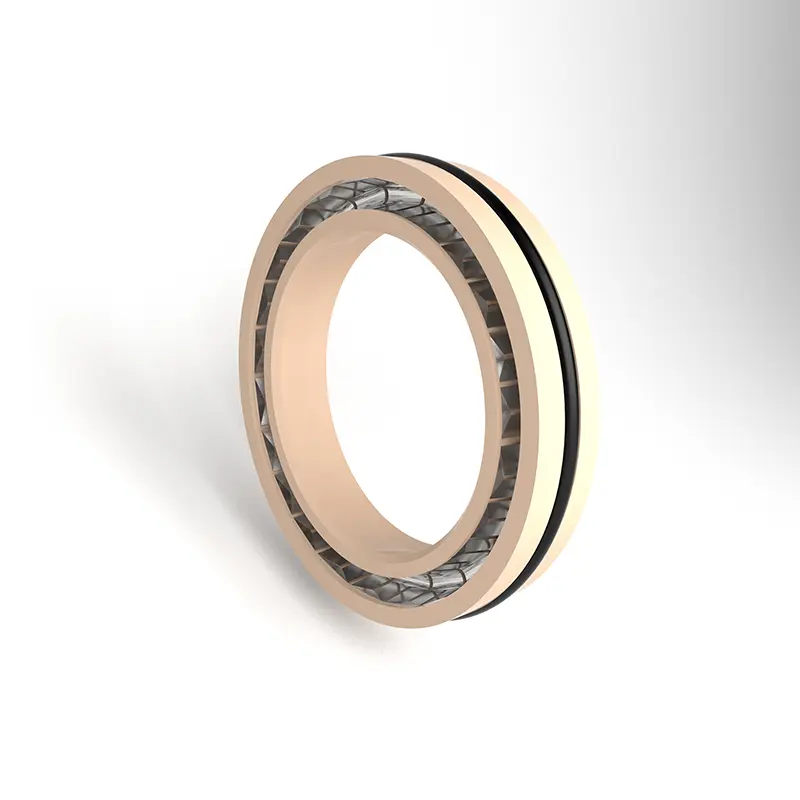

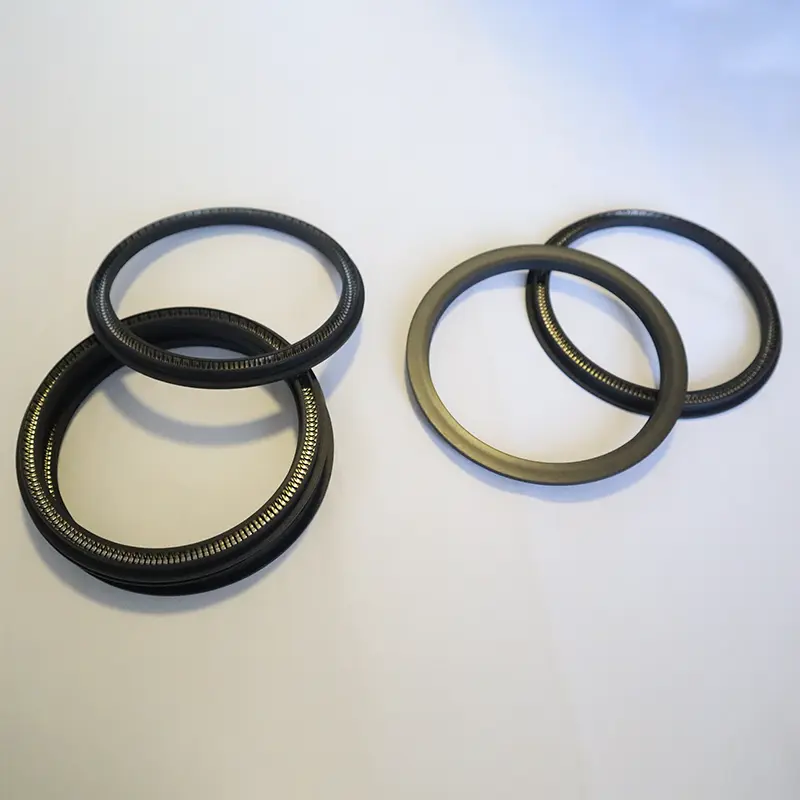

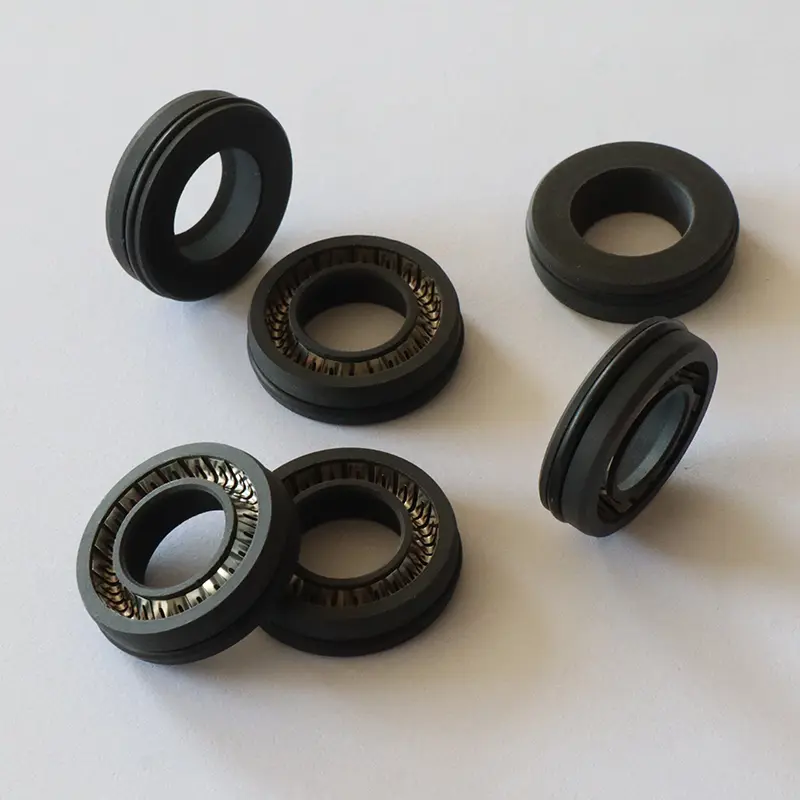

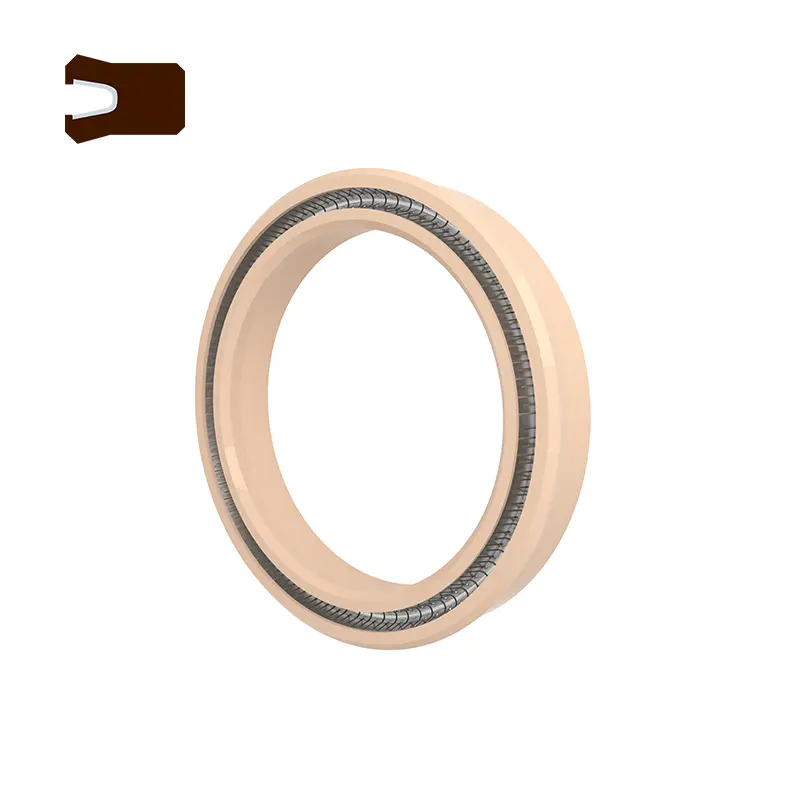

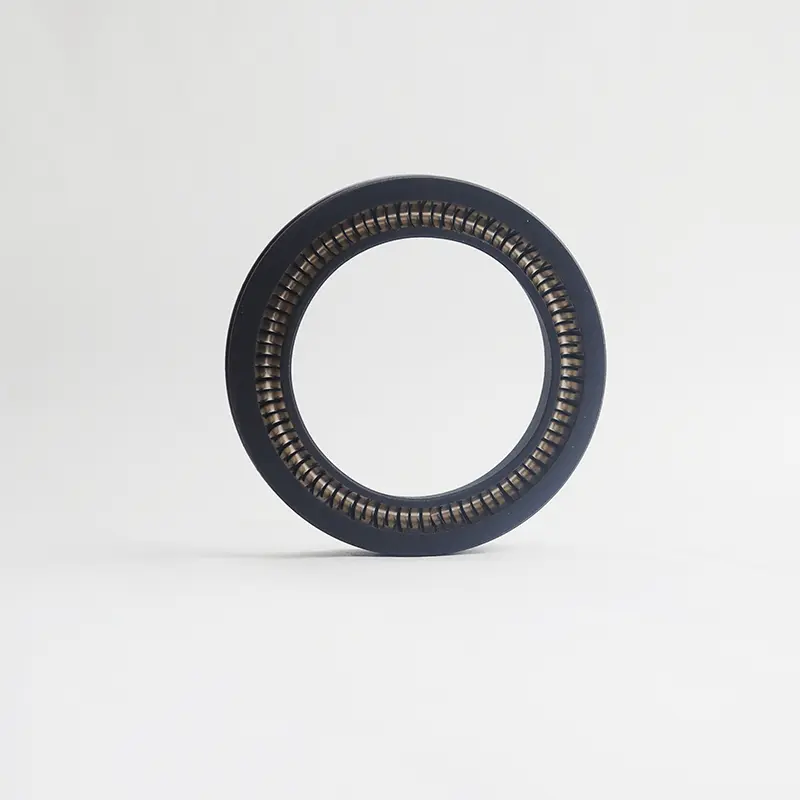

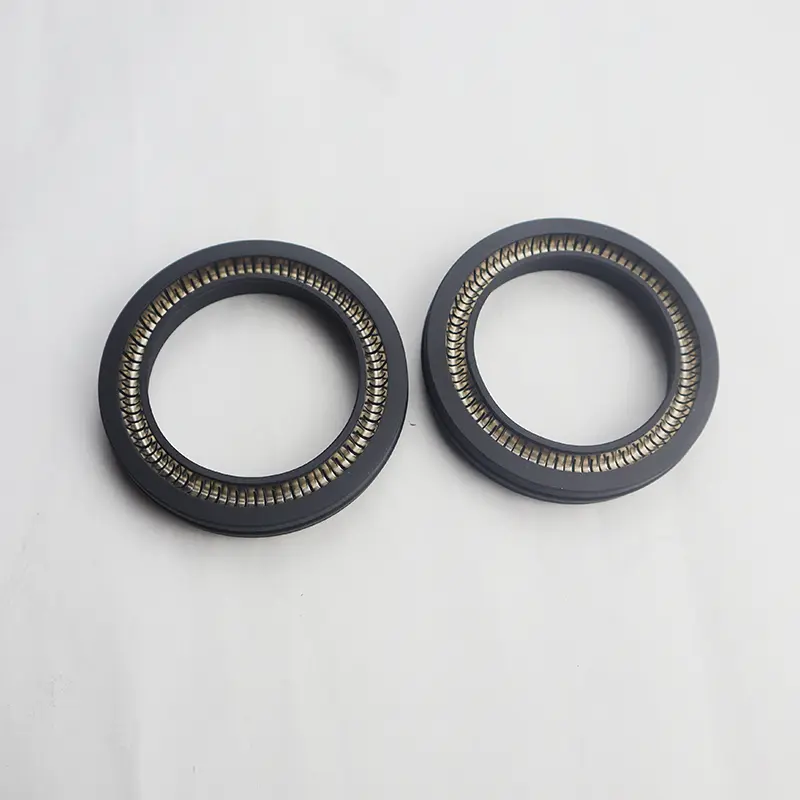

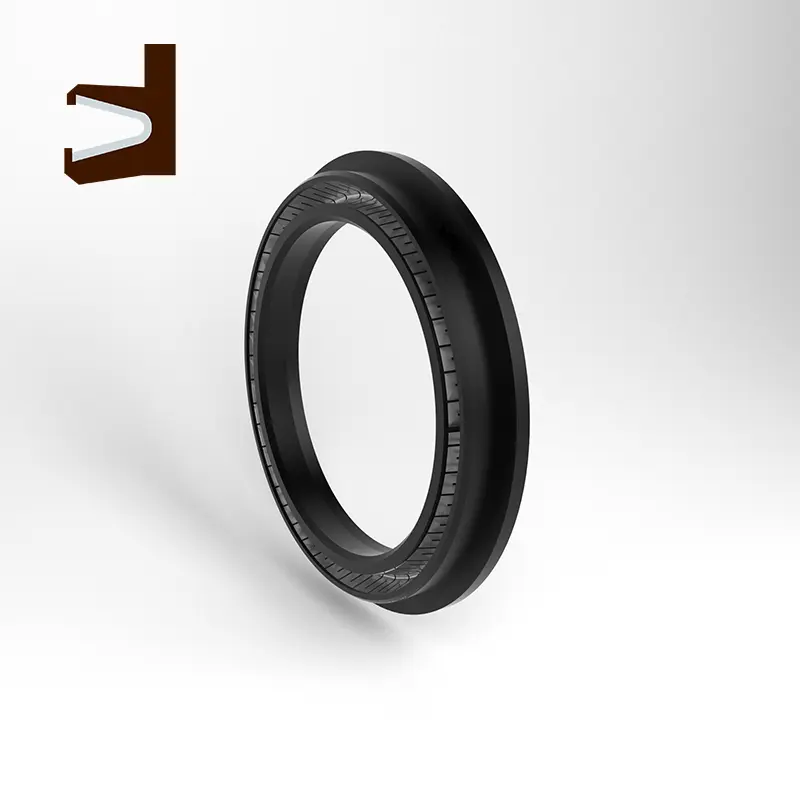

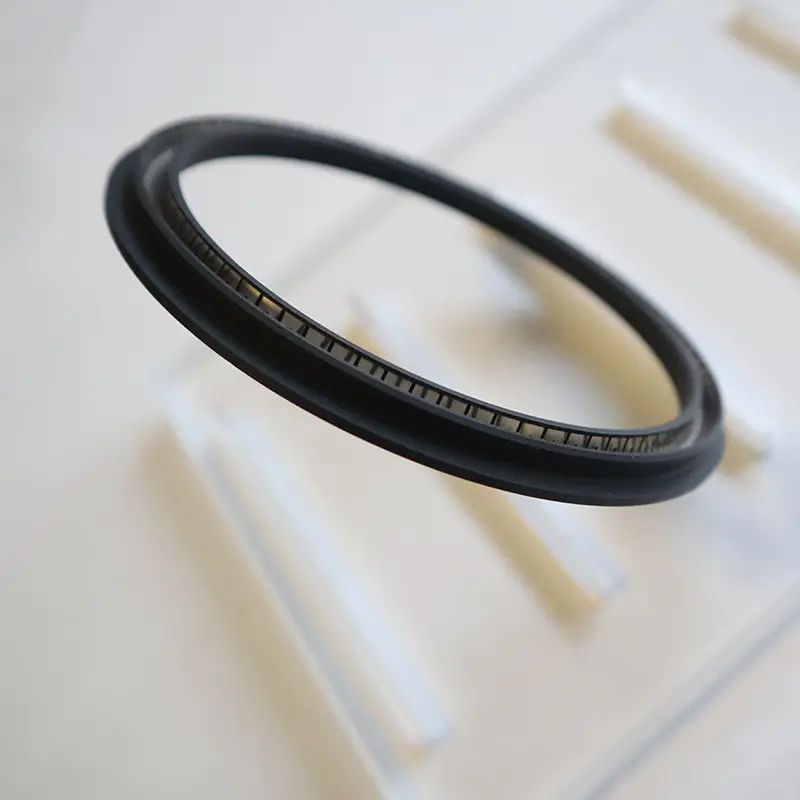

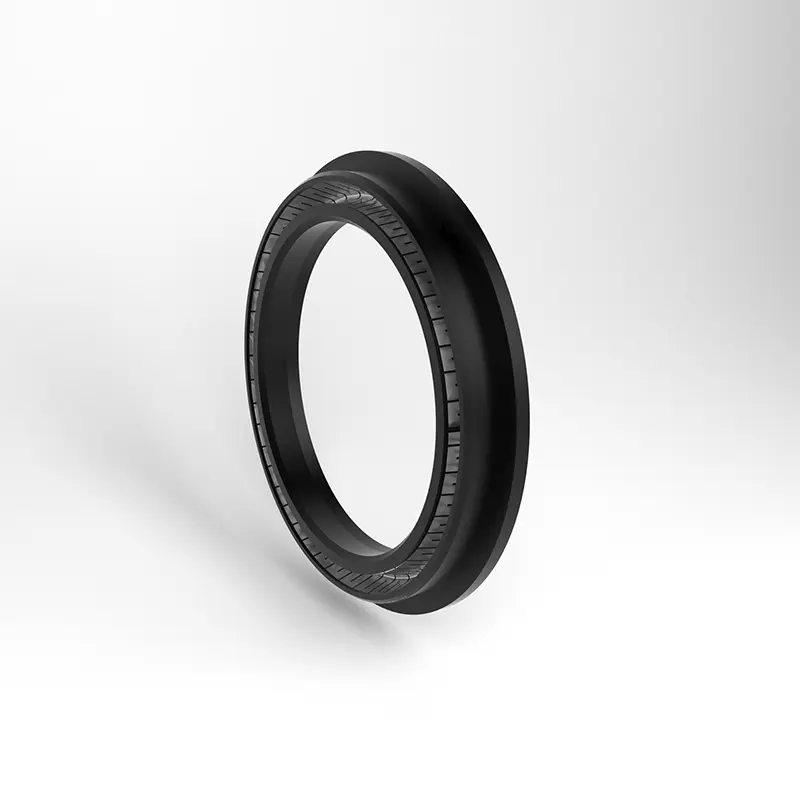

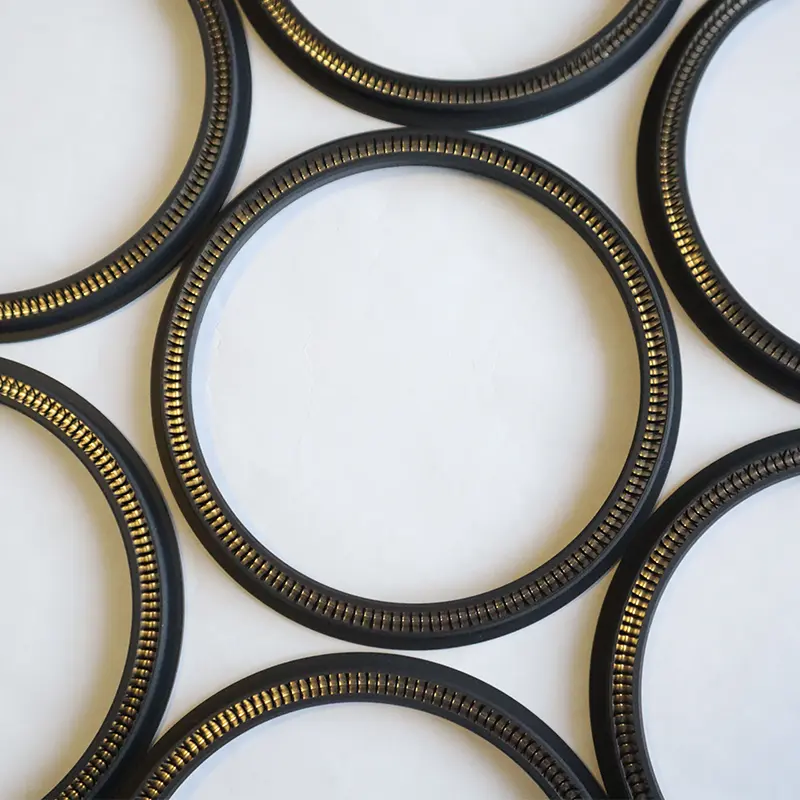

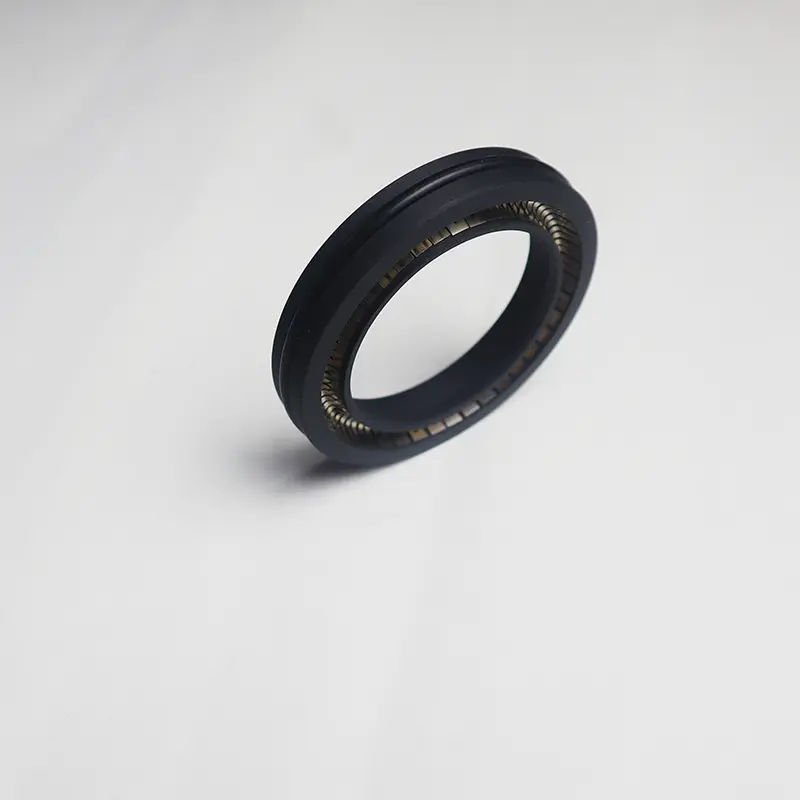

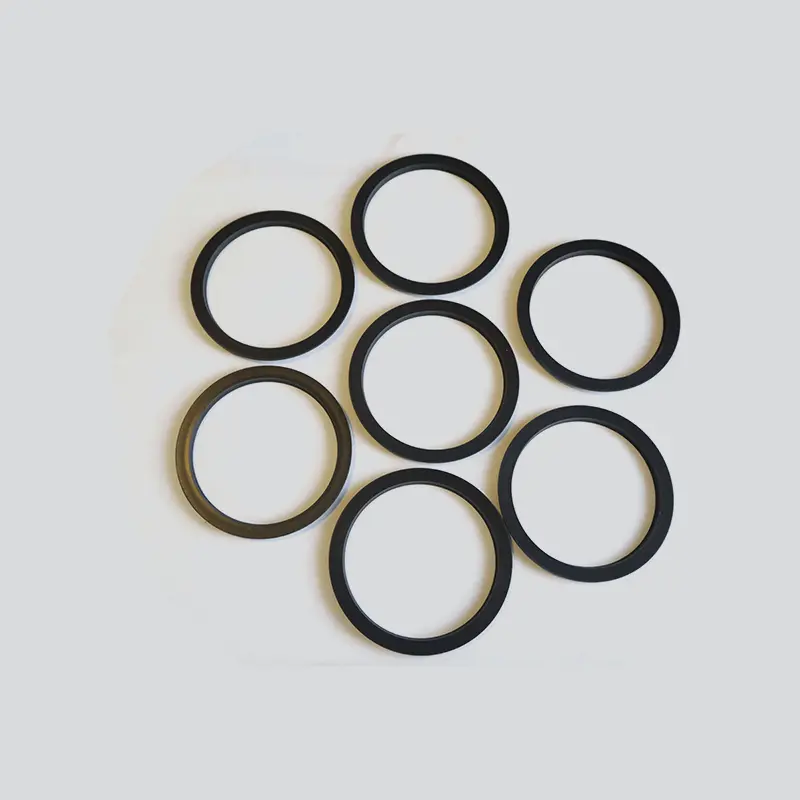

Sigiliul energizat cu arc pentru arborele rotativ este unul dintre sigiliile dezvoltate de garniturile Ruichen. În plus, avem multe alte tipuri de sigilii și o varietate de materiale de etanșare diferite. Mai exact, avem propriul nostru model intern pentru a le numi. Următoarea introduce două modele, RC2055 și RC2056.

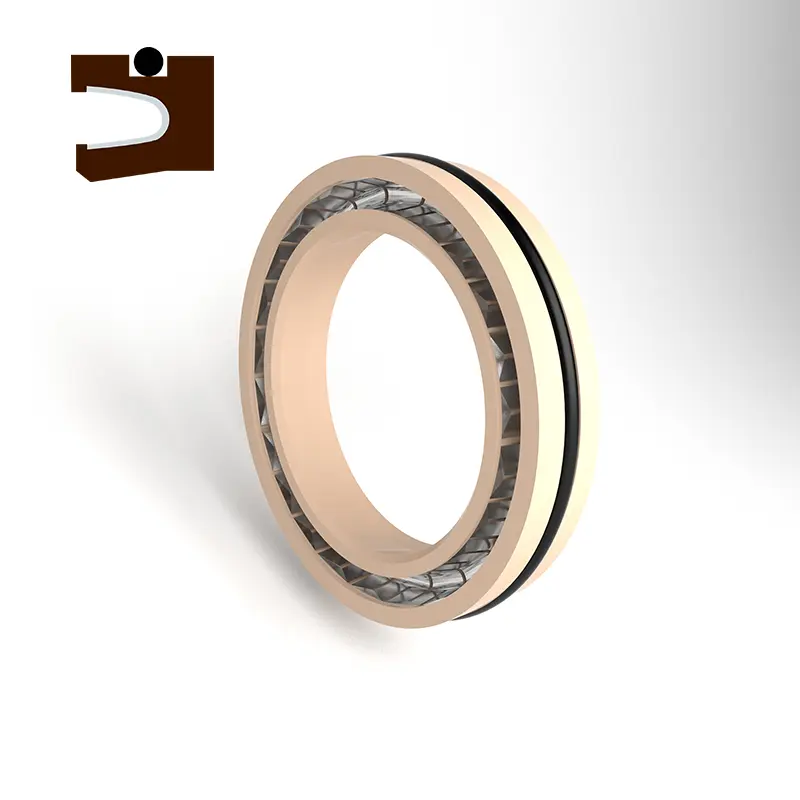

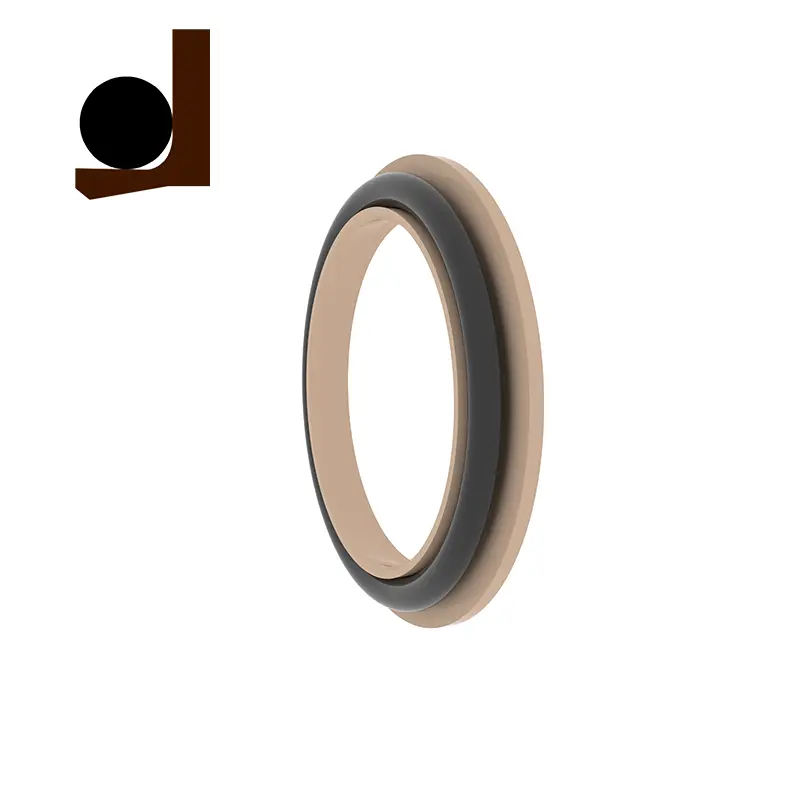

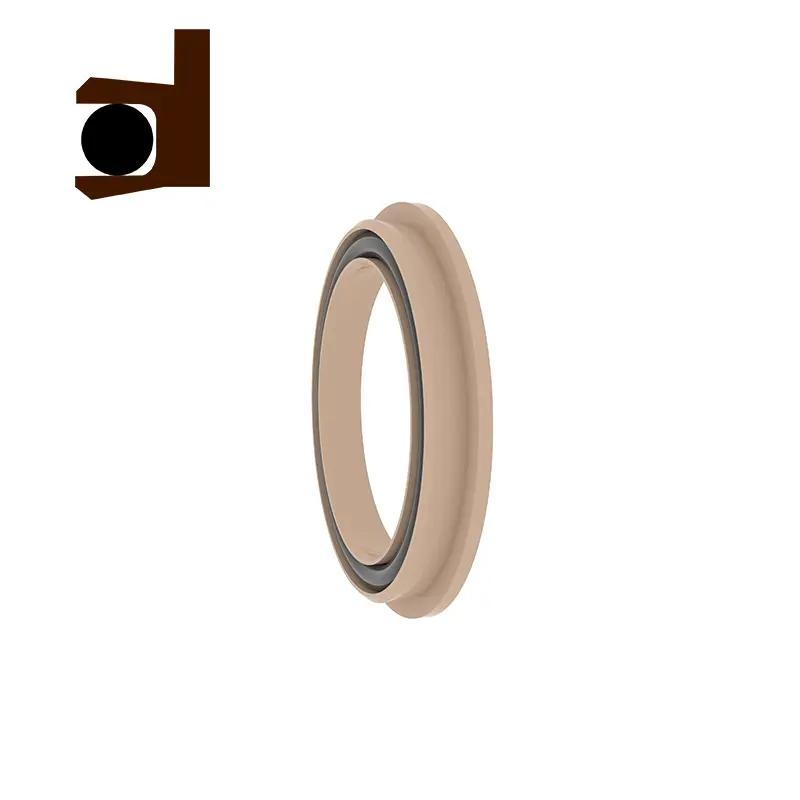

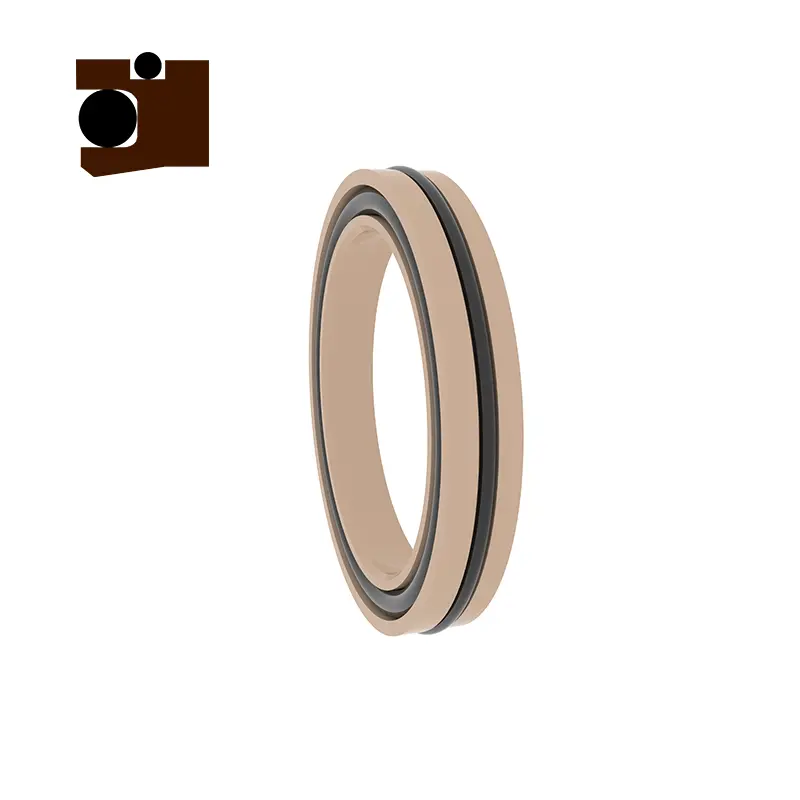

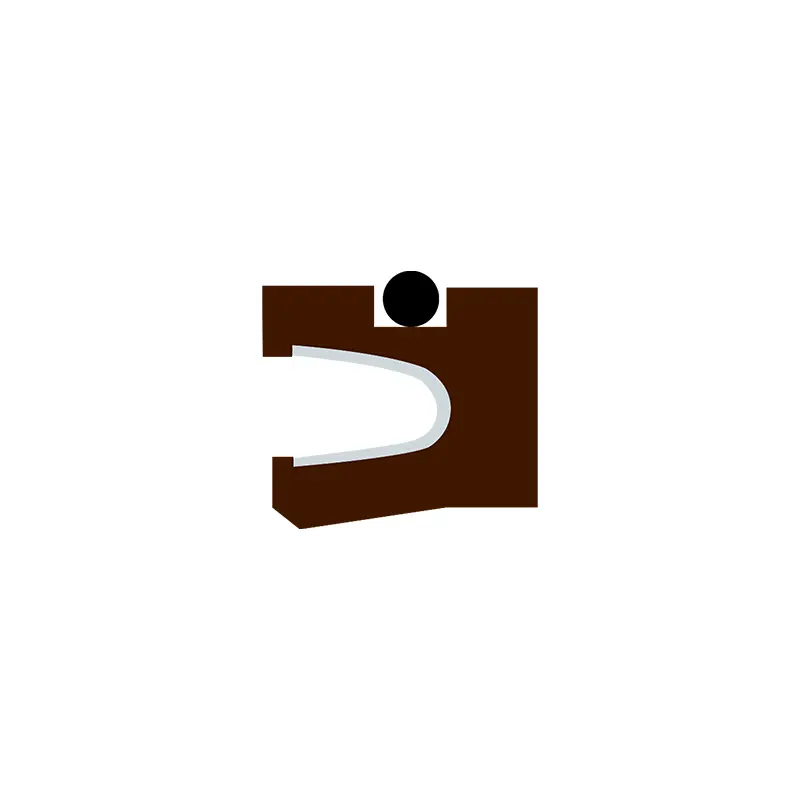

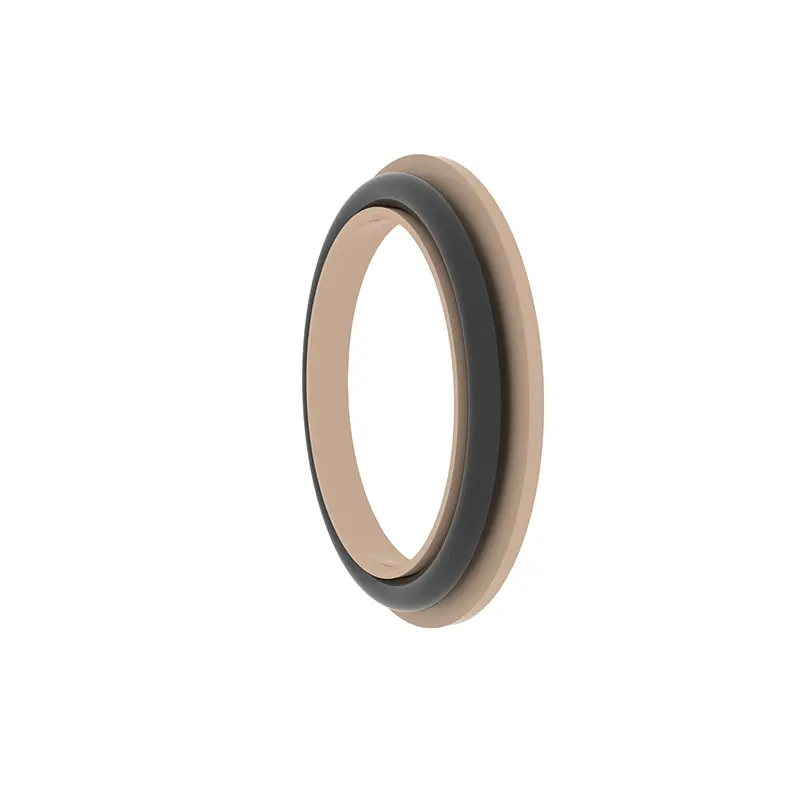

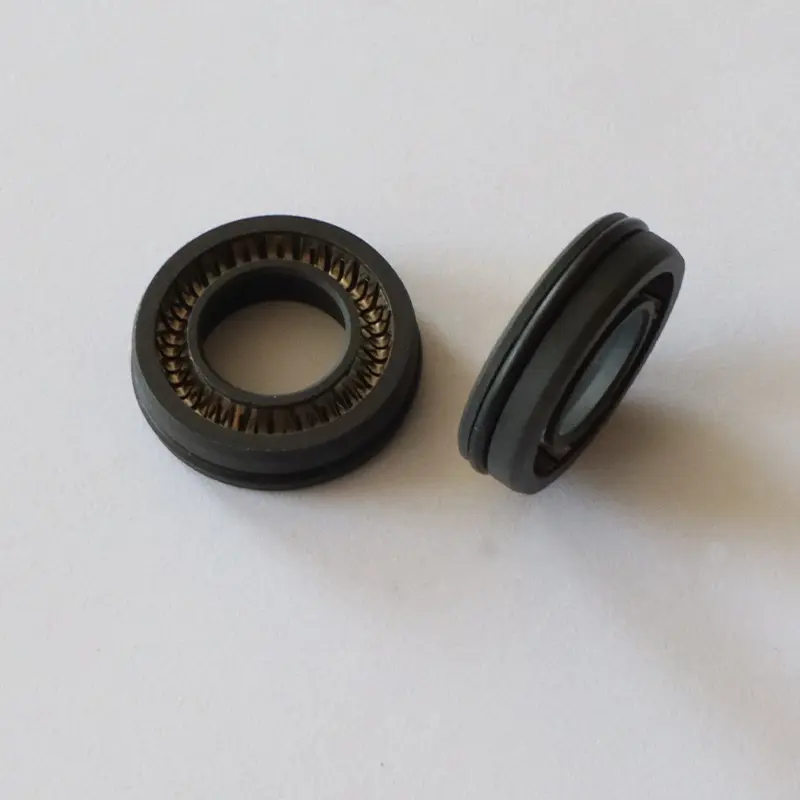

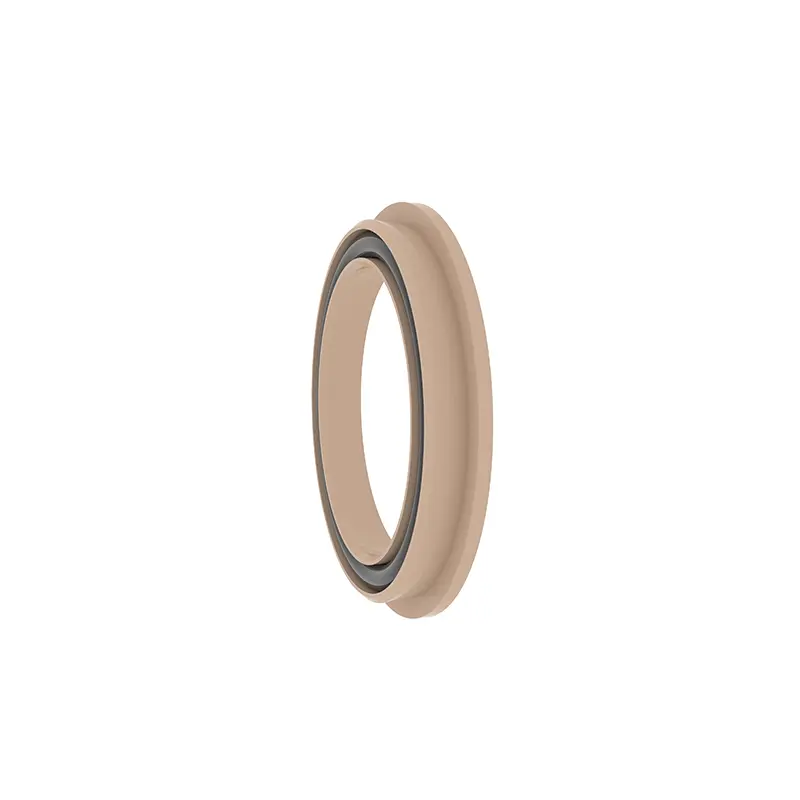

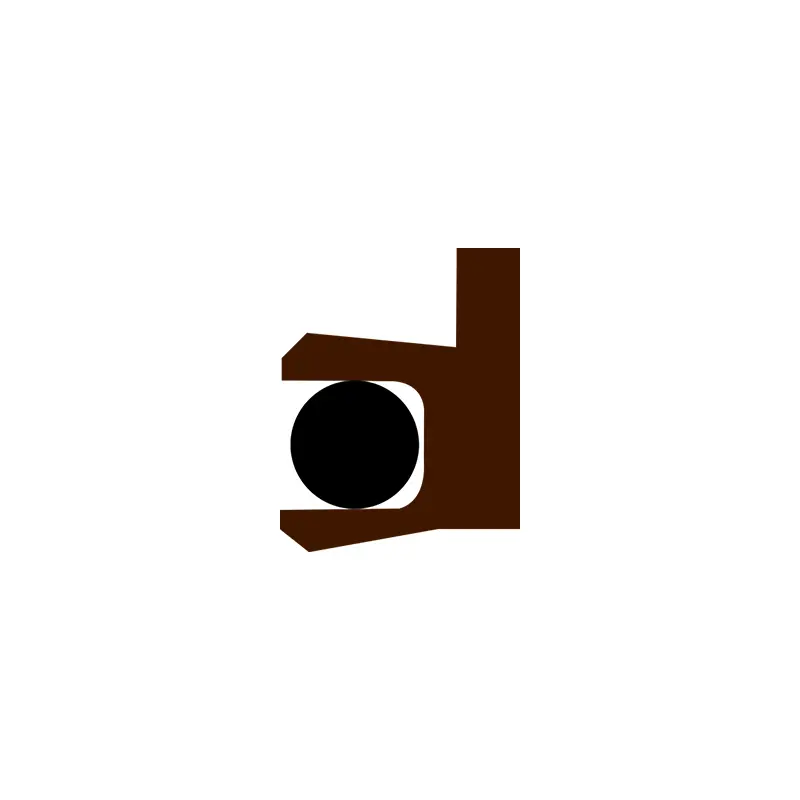

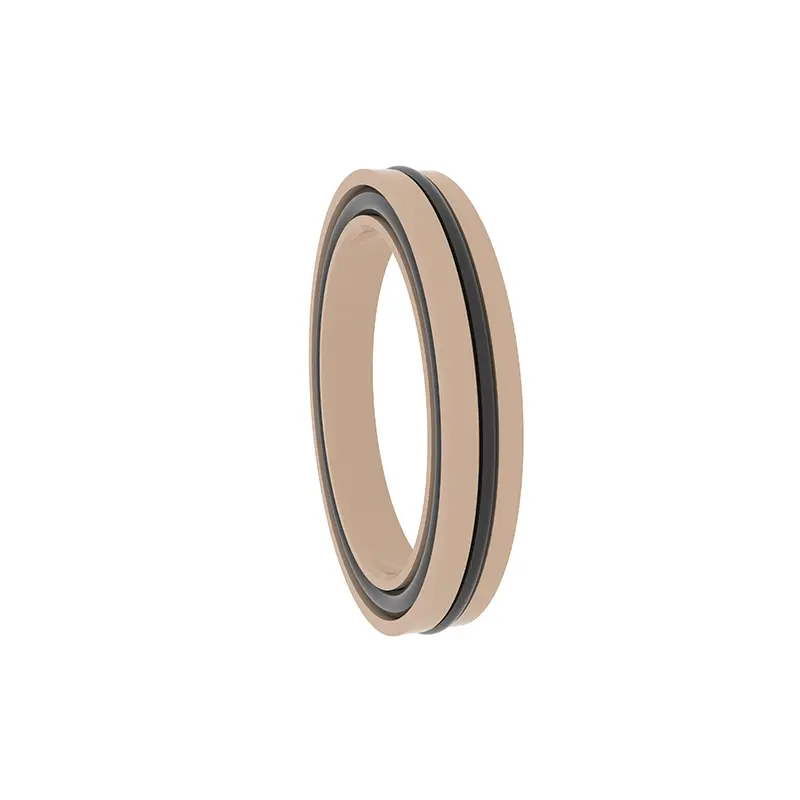

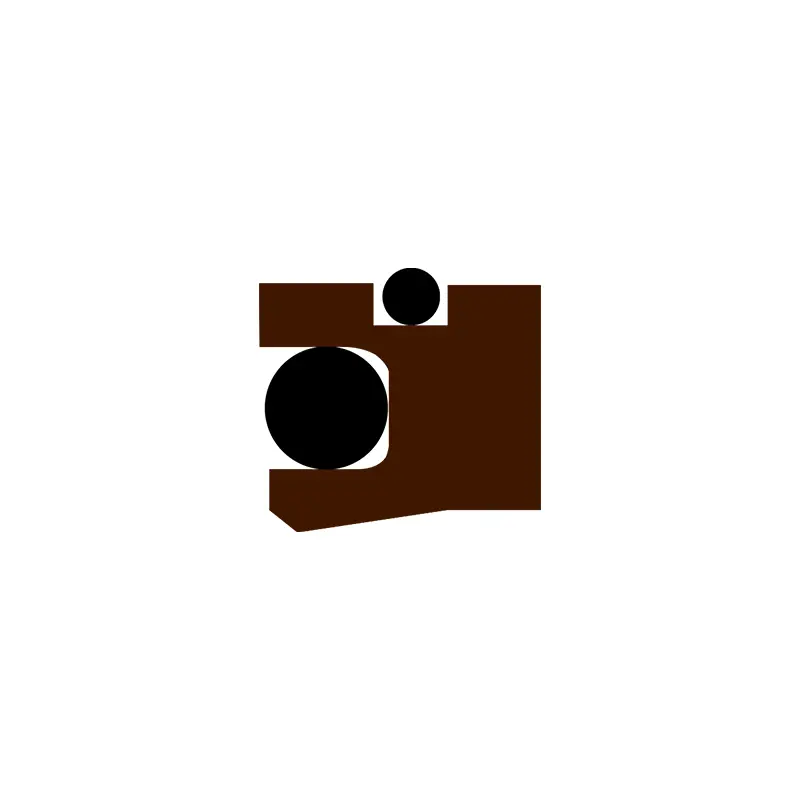

RC2055 și RC2056 sunt pantofii rotativi, RC2055-B este un sigiliu rotativ al dinților, RC2056-B este un sigiliu combinat în formă de Y rotativă, iar RC2055-C este un etanșare combinație în formă de Y rotativă. Modelele diferite din aceeași serie au aceleași caracteristici de canelură și sunt interschimbabile. Întreaga serie de etanșare energizată cu arcuri pentru arborele rotativ este potrivită pentru etanșările cu funcții ridicate de presiune unidirecțională aplicate arborelor rotative. Printre ele, RC2055 și RC2056 sunt compuse din arcuri din oțel inoxidabil și materiale plastice cu funcții înalte. Când utilizați RC2055-B, RC2056-B și RC2055-C, este necesar să selectați în mod rezonabil materialul elastomer potrivit.
Caracteristici și aplicații ale produsului:
Caracteristici ale produsului:
Combinația de arc din oțel inoxidabil și plastic cu funcție ridicată are performanțe excelente de etanșare și durabilitate.
Proiectarea canelurii a fiecărei serii este aceeași, care poate fi schimbată și adaptată flexibil la condiții de muncă diferite.
Modelele incluse în etanșarea energizată cu arcuri pentru arborele rotativ sunt potrivite pentru etanșarea presiunii unidirecționale a arborelui rotativ pentru a răspunde nevoilor industriale diverse.
RC2055-B, RC2055-C și RC2056-B susțin selecția materialelor de elastomer potrivite în funcție de condițiile de lucru pentru a îmbunătăți adaptabilitatea.
Scenarii de aplicare:
Sigiliu de presiune unidirecțional rotativ, potrivit pentru echipamente industriale, utilaje de inginerie, sisteme hidraulice etc.
Cerințe de etanșare cu funcții ridicate, cum ar fi petrochimice, echipamente energetice, utilaje grele etc.
Avantaje tehnice:
Arcurile din oțel inoxidabil asigură o forță radială stabilă pentru a asigura un efect de etanșare pe termen lung.
Combinația dintre materialele din plastic și elastomer cu funcție ridicată este potrivită pentru condiții de muncă de înaltă presiune și cu viteză mare.
Proiectarea interschimbabilă a canelurii simplifică instalarea și întreținerea și reduce costul de utilizare.
Sugestii de utilizare:
Selectați modelul de etanșare corespunzător și materialul elastomer în funcție de condițiile de muncă specifice.
Asigurați -vă că canelura este curată în timpul instalării pentru a evita deteriorarea sigiliului.
RC2055
Condițiile de lucru aplicabile (valorile limită nu ar trebui să apară în același timp)
| Presiune (MPA) | Temperatură (℃) | Viteză (Domnișoară) | Mediu | |||
| ≤35 | RC2055 | RC2055-B/c | RC2055 | RC2055-B | RC2055-C | Aproape toate mediile lichide și de gaz |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Selectarea materialelor
1. Materialele cu inel O pot fi selectate: cauciuc de nitril ro1 (NBR), RO2 Fluororubber (FKM), etc.
2. Materiale de inel de etanșare: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Arc din oțel inoxidabil: arc în formă de V.
Exemplu de comandă
RC2055- 40-PTFE4+V Diametrul arborelui 40, Materialul inelului de etanșare este PTFE4, arcul din oțel inoxidabil este în formă de V arc în formă de V
RC2055-B-40-PTFE4+R02 Diametrul arborelui este de 40, materialul inelului de etanșare este PTFE4, o inel O potrivită este fluororubber
RC2055-C-40-PTFE4+R02 Diametrul arborelui este de 40, materialul inelului de etanșare este PTFE4, o inel O potrivită este fluororubber

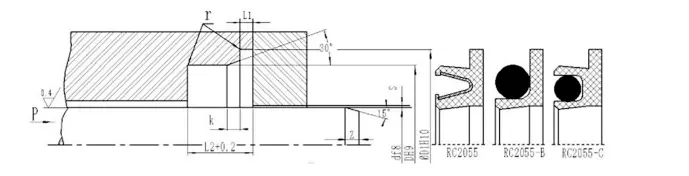

Specificații tabel de parametri (toate specificațiile din intervalul de parametri sunt disponibile)
| Diametrul tijei D f8 | Diametrul canelurii DH9 | Diametrul canelurii D1H10 | Adâncimea marginii L1 | Lățimea canelurii L | Import Chamfer K | Clearance radial S max | Lungimea șamponului | r max | |
| 10MPa | 20MPa | ||||||||
| 5 ~ 19,9 | D+5 | D+9 | 0,85 -0,1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8L | 0.8 |
| 20 ~ 39.9 | D+7 | D+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400,9 | D+10.5 | D+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Notă: Se recomandă ca duritatea suprafeței arborelui rotativ să fie HRC ≥ 58.

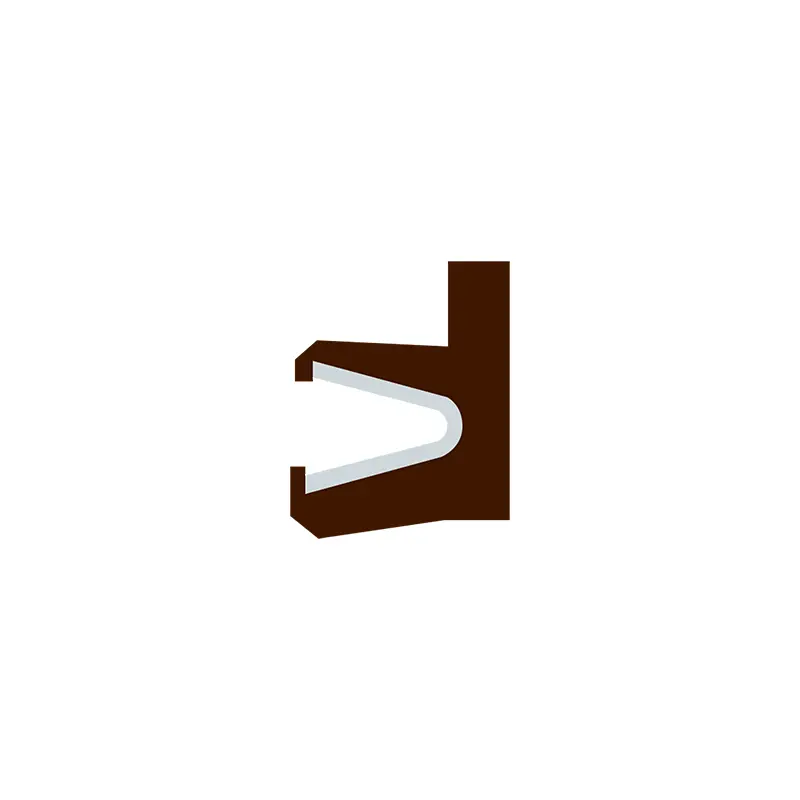

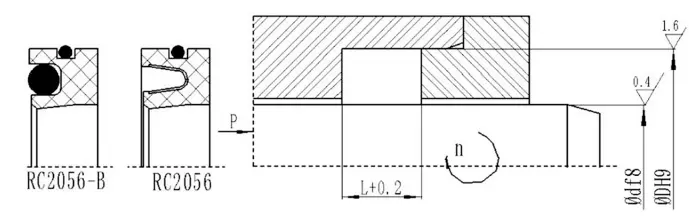

RC2056
Condițiile de lucru aplicabile (valorile limită nu ar trebui să apară în același timp)
| Presiune (MPA) | Temperatură (℃) | Viteză (Domnișoară) | Mediu | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Aproape toate mediile lichide și de gaz |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Selectarea materialelor
1. Materialele cu inel O pot fi selectate: cauciuc de nitril ro1 (NBR), RO2 Fluororubber (FKM), etc.
2. Materiale de inel de etanșare: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Arc din oțel inoxidabil: arc în formă de V.
Exemplu de comandă
RC2056-40*62*8-PTFE4+V D*D*L, Materialul inelului de etanșare este PTFE4, iar arcul din oțel inoxidabil este un arc în formă de V
RC2056-B-40*62*8-PTFE4+R02 D*D*L, Materialul inelului de etanșare este PTFE4, iar inelul O care se potrivește este fluororubber
