Garnituri energizate cu arc radial

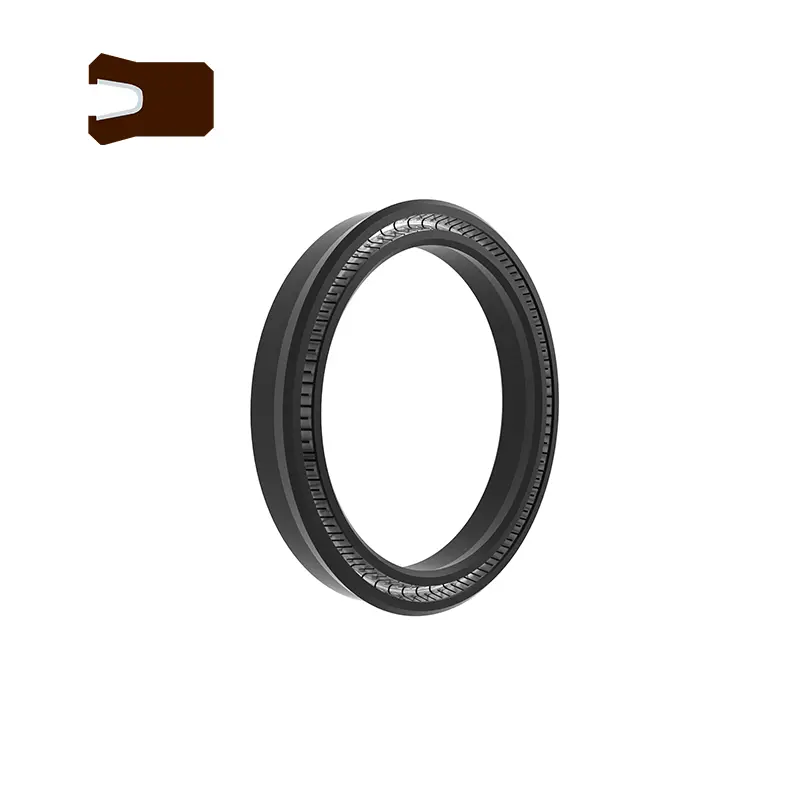

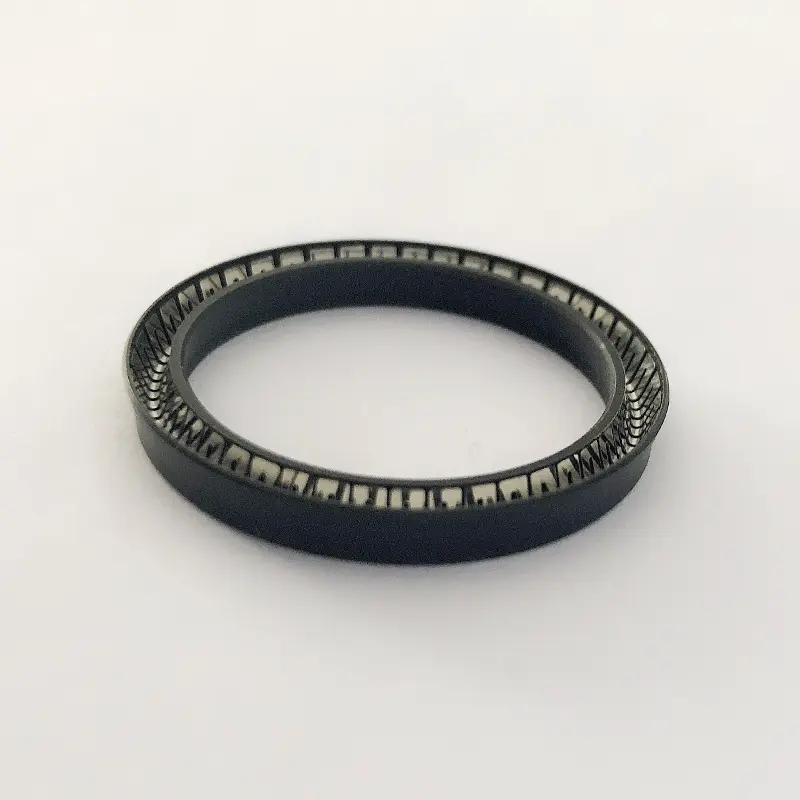

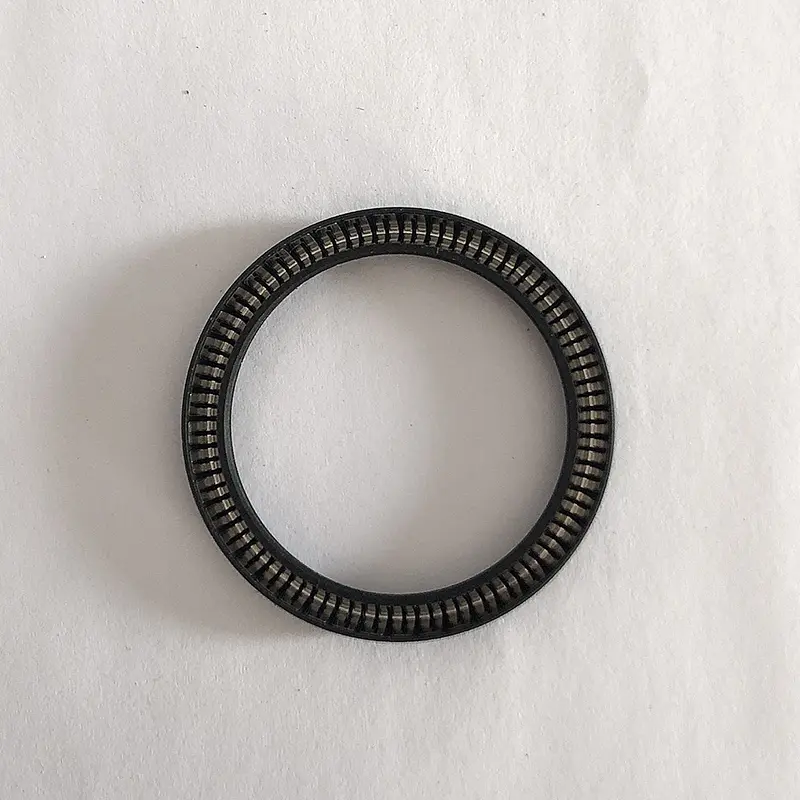

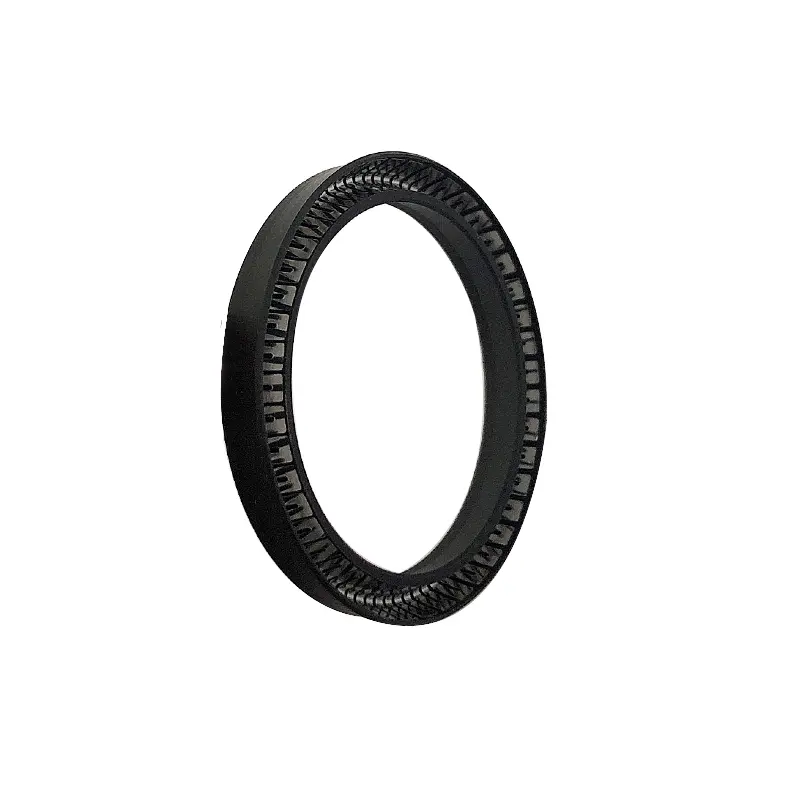

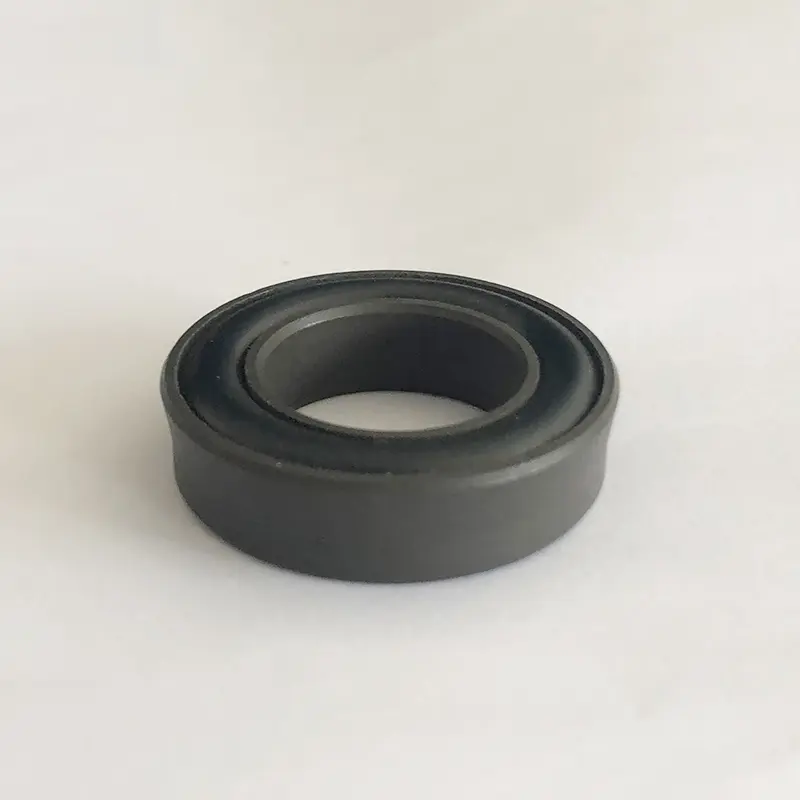

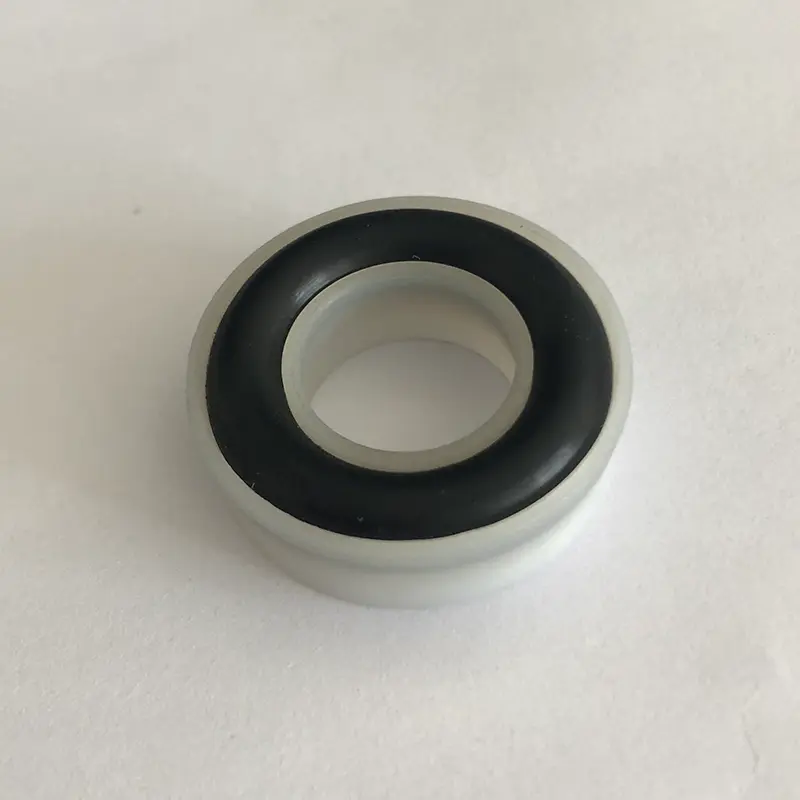

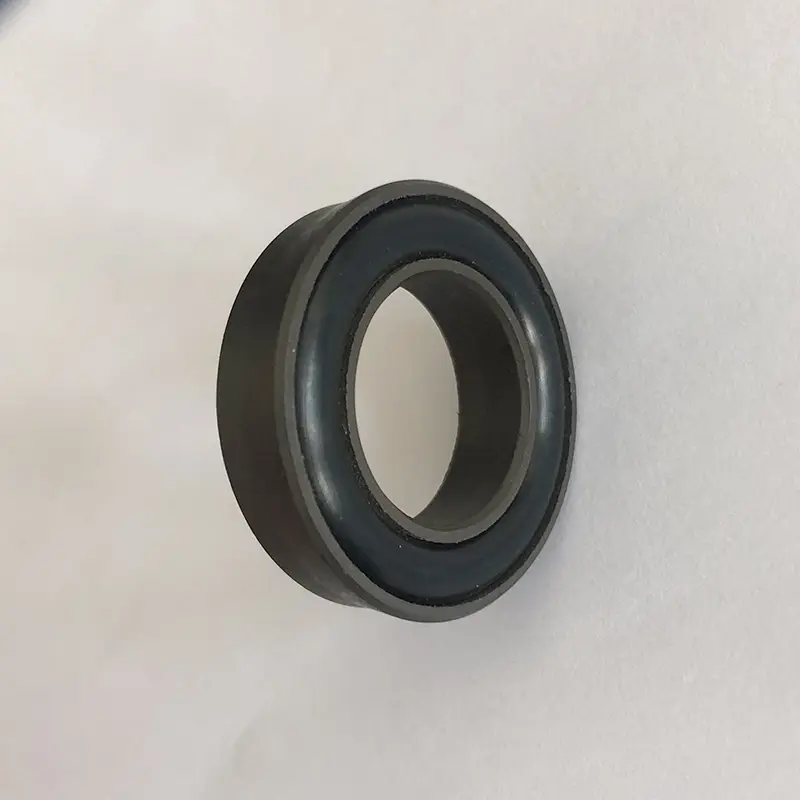

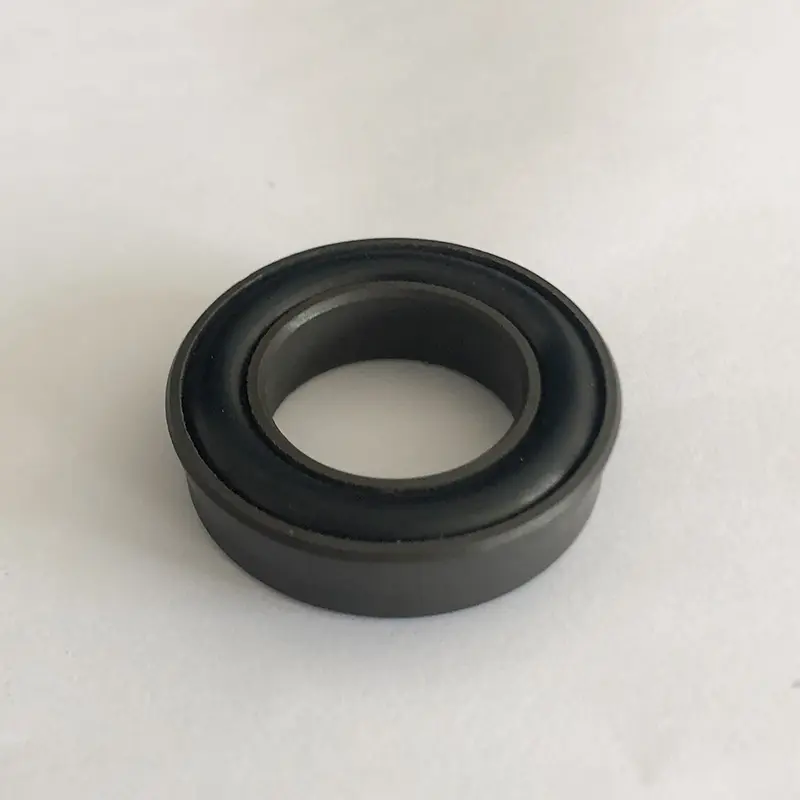

RC16-ul nostru este un garnitură de dop, iar RC16-B este un sigiliu combinat în formă de Y. Canelurile celor două sunt aceleași și pot fi instalate în canelurile specificate de ML5514F și ISO3771.

Într-un alt produs radial cu sigilii energizate cu arc, seria RC65, RC65 este un sigiliu pentru dop, iar RC65-B este un sigiliu combinat în formă de Y. De asemenea, au același design de canelură și pot fi instalate în canelurile specificate de ML5514F și ISO3771.

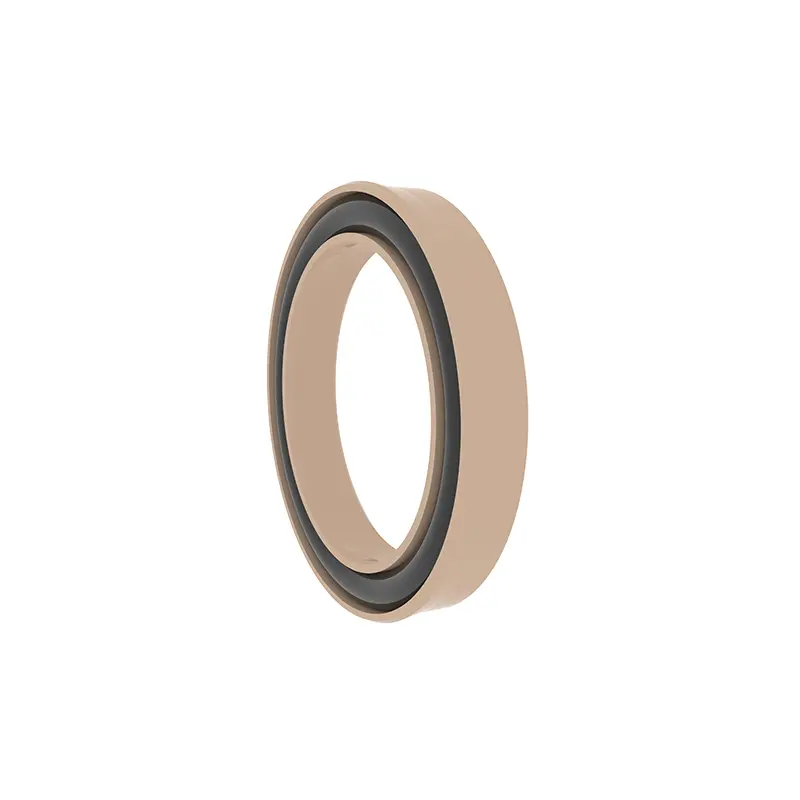

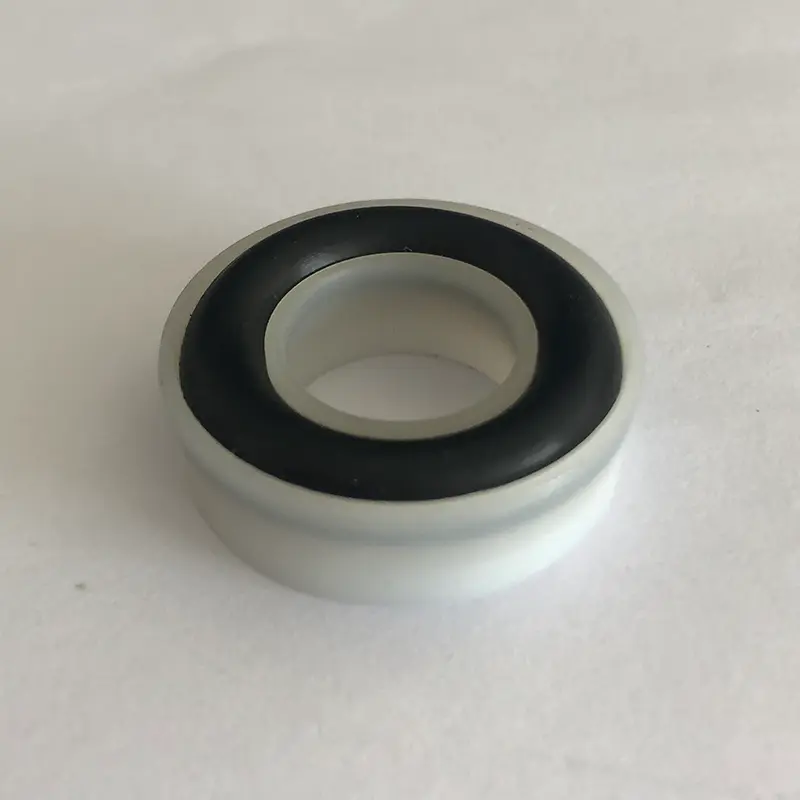

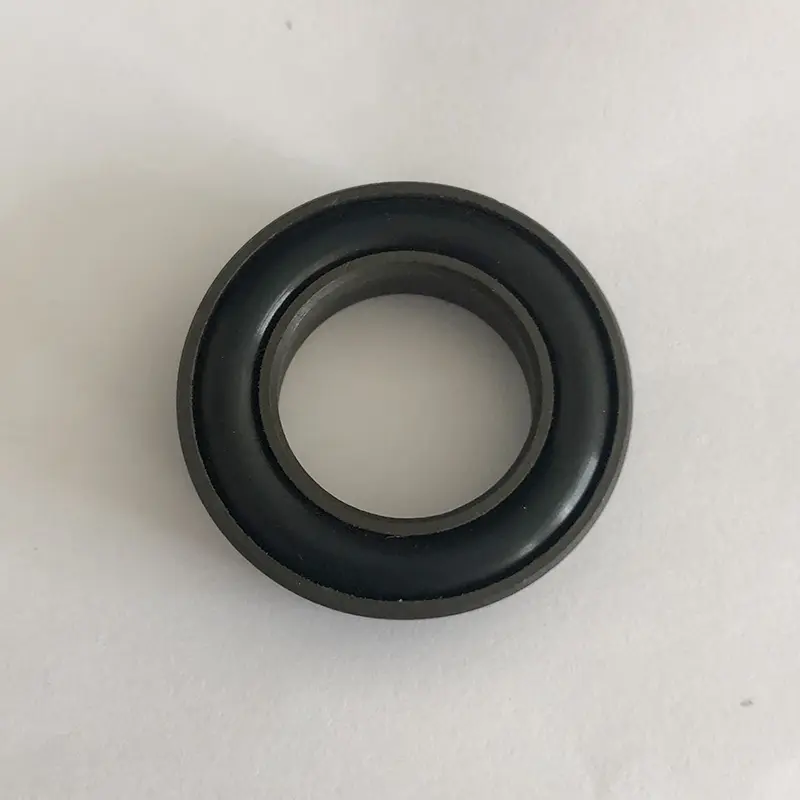

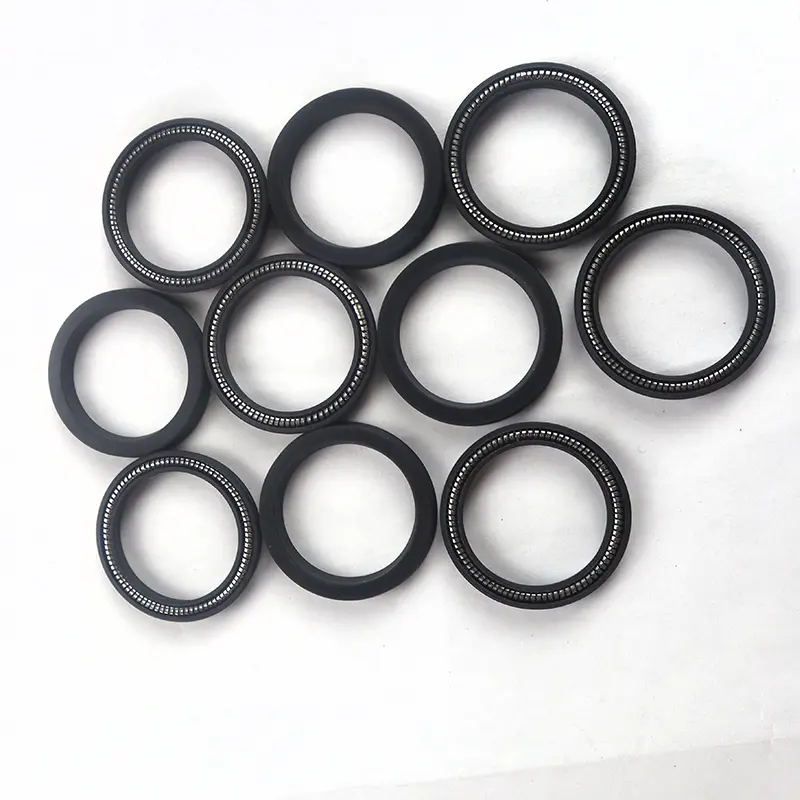

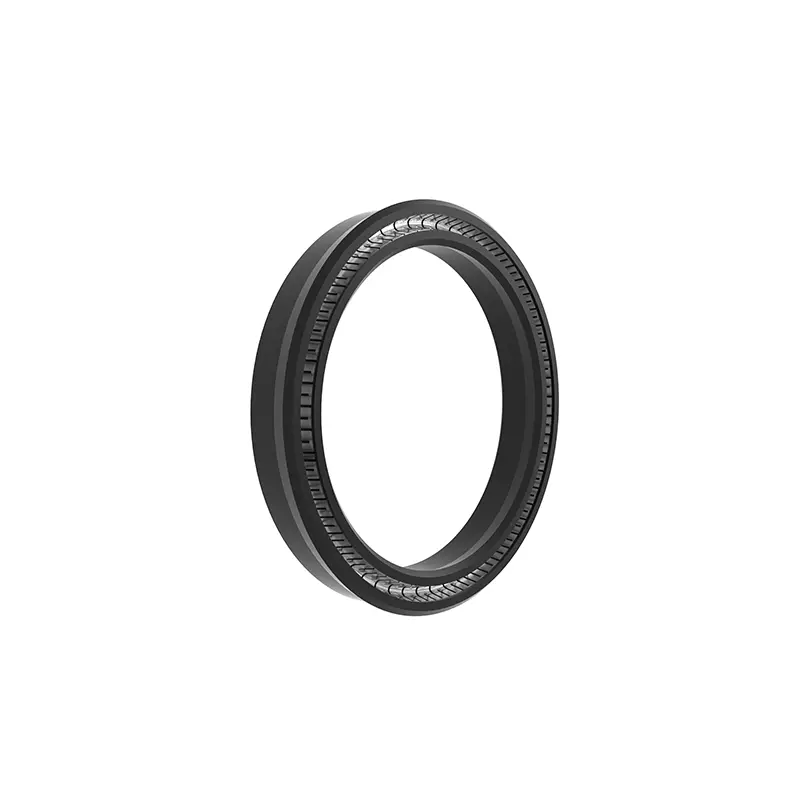

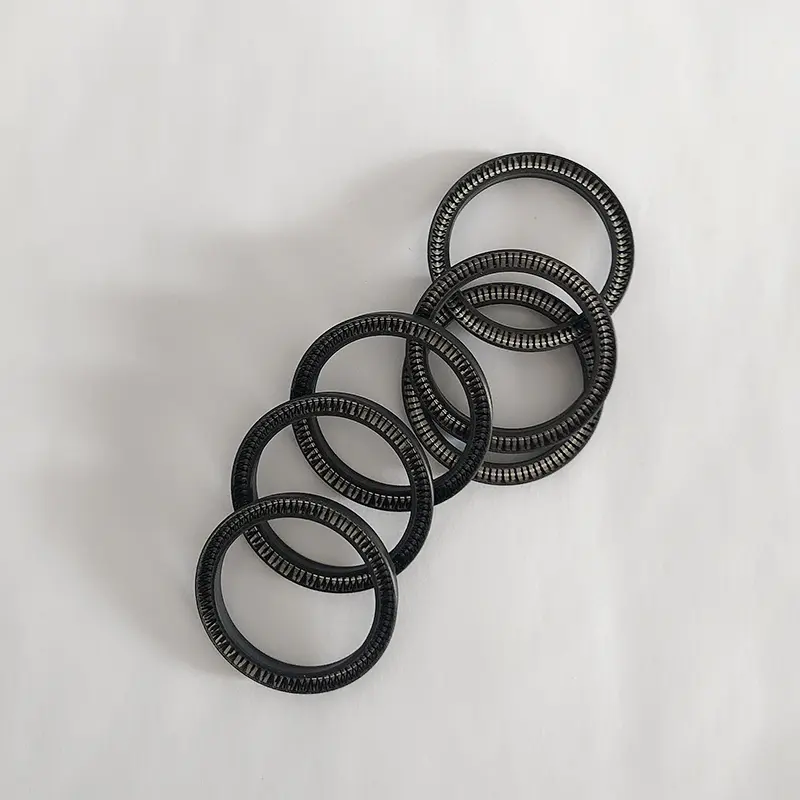

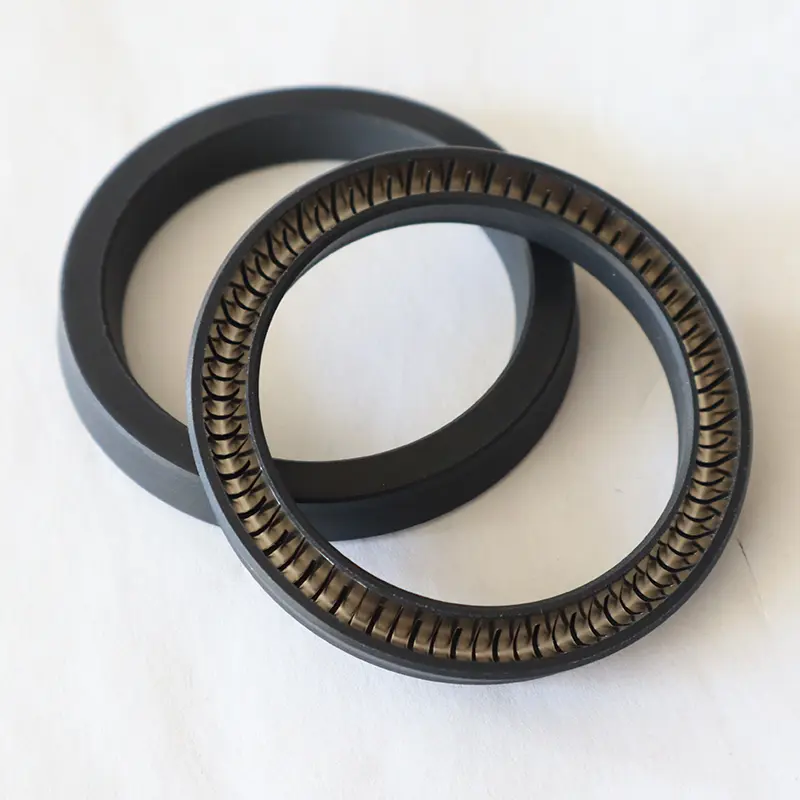

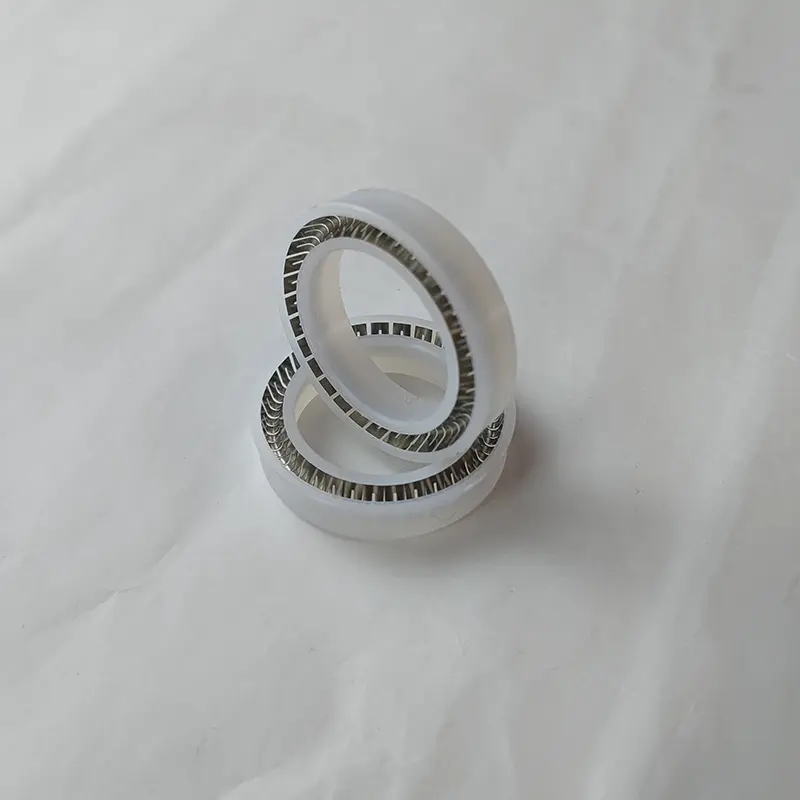

Garniturile dop RC16 și RC65 sunt compuse din arcuri din oțel inoxidabil și materiale plastice funcționale înalte. Arcurile din oțel inoxidabil pot alege arcuri în formă de V și arcuri în formă de O. Când utilizați RC16-B și RC65-B, este necesar să selectați în mod rezonabil materialul de elastomer potrivit.

Ambele modele de garnituri energizate cu arc radial au performanțe ridicate, intercambiabilitate și aplicabilitate largă. Acestea sunt potrivite pentru etanșarea echipamentelor hidraulice și pneumatice în condiții de muncă dure și în medii media speciale, cum ar fi substanțe chimice, petroliere, energie și alte câmpuri. Arcul din oțel inoxidabil oferă o forță radială stabilă pentru a asigura un efect de etanșare pe termen lung, în timp ce combinația de materiale de înaltă performanță din plastic și elastomer este potrivită pentru presiune ridicată, viteză mare și medii corozive. Proiectarea standardizată a canelurii simplifică instalarea și întreținerea și reduce costul de utilizare.

Caracteristici și aplicații ale produsului:

Caracteristici comune ale sigiliilor energizate cu arc radial:

1. Poate fi utilizat pentru reciproc, rotire (leagăn) și etanșare statică;

2. Aplicabil aproape tuturor fluidelor și mediilor chimice;

3. Performanță excelentă de etanșare pentru presiune ridicată și joasă și etanșare în vid;

4. frecare scăzută, rezistență mică de pornire, mișcare netedă, fără târâre;

5. Viață lungă, poate fi utilizată pentru garniturile de lubrifiere fără ulei;

6. O varietate de materiale sunt disponibile pentru a se adapta la modificările rapide ale temperaturii și la diferite condiții de muncă complexe;

7. Fără poluare la mediu atunci când este în contact cu circulația alimentelor și medicamentelor;

8. Poate fi sterilizat, aproape nici o limită de perioada de depozitare.

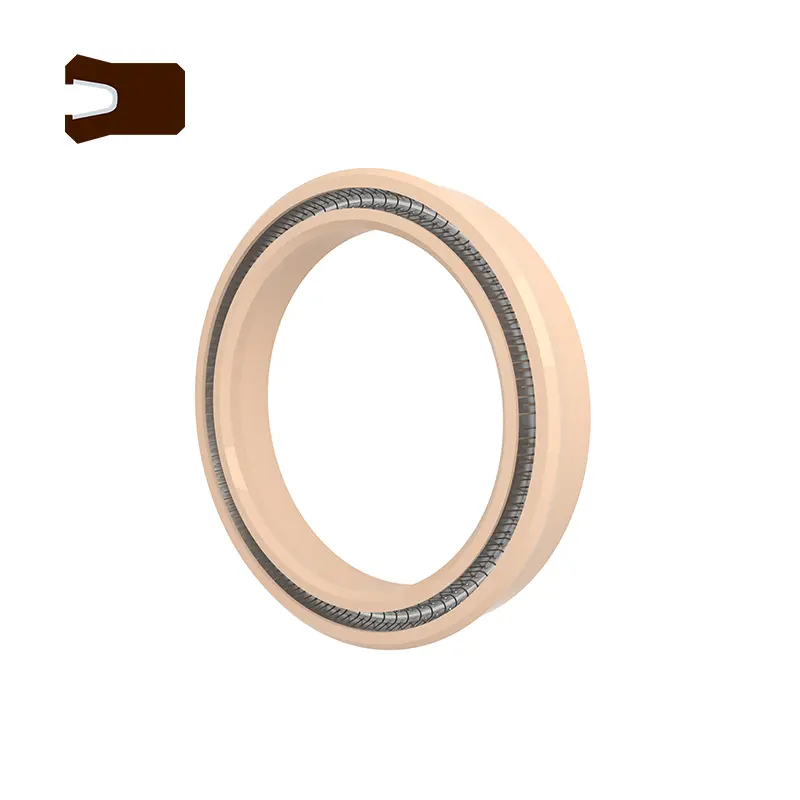

RC16

Condiții de muncă aplicabile

Selectarea materialelor

1. Materialele cu inel O pot fi: cauciuc nitril R01 (NBR), R02 Fluororubber (FKM), etc.

2. Materiale de inel de etanșare: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.

3. Arcurile din oțel inoxidabil pot fi selectate din arcuri în formă de O și arcuri în formă de V.

Exemplu de comandă

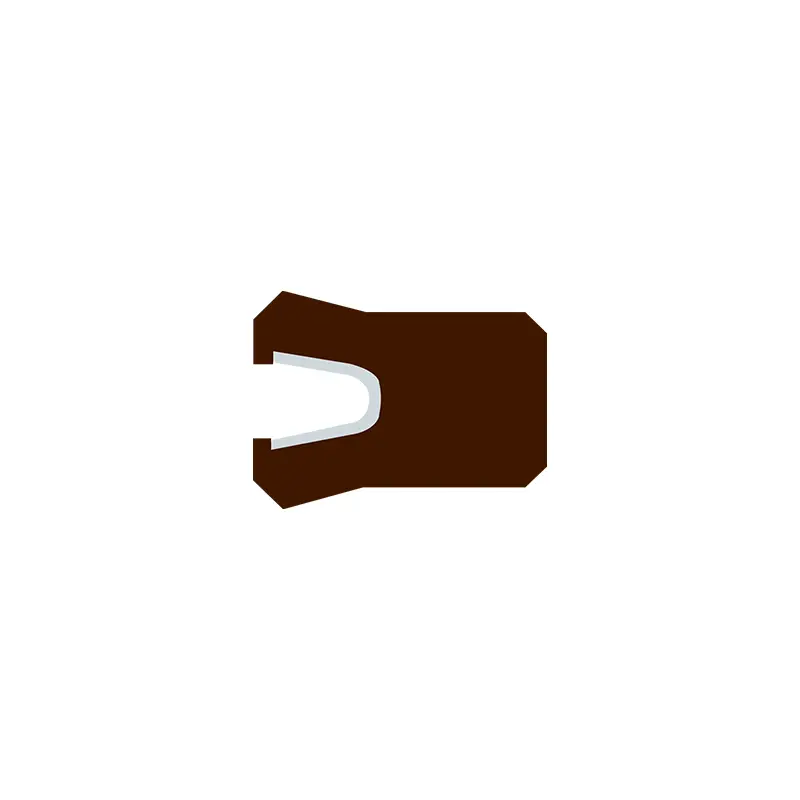

RC16-40-PTFE4+V Diametrul arborelui 40, Materialul inelului de etanșare este PTFE4, arcul din oțel inoxidabil este în formă de V arc în formă de V

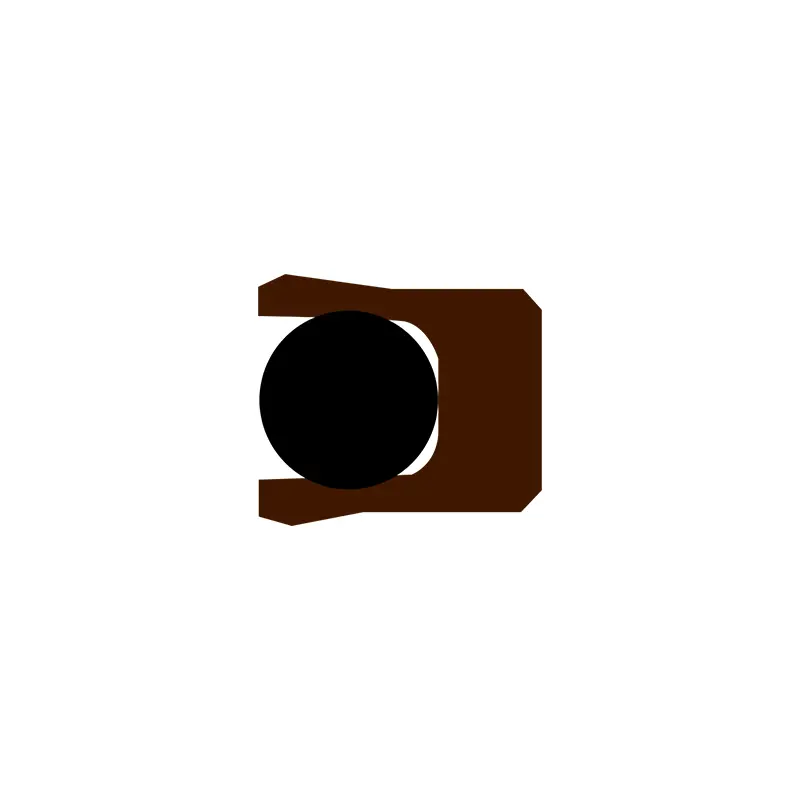

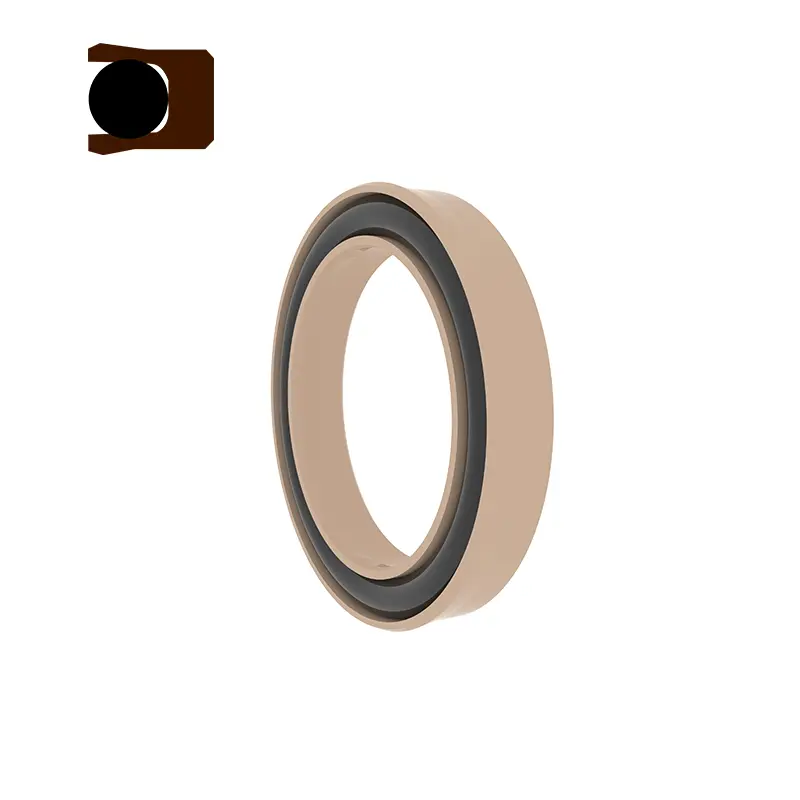

RC16-B-40-PTFE4+R02 Diametrul arborelui este de 40, materialul inelului de etanșare este PTFE4, inelul O potrivită este fluororubber

Specificații tabel de parametri (orice dimensiune din intervalul de parametri este disponibilă)

Instalarea etanșării PAN: folosiți în general o canelură deschisă și pentru instalarea unei canale închise, consultați instalarea sigiliului de tigaie.

Tabelul de mărime a specificațiilor (specificațiile necesare nu sunt în acest tabel, vă rugăm să contactați compania noastră, putem furniza produse de până la 1600mm.)

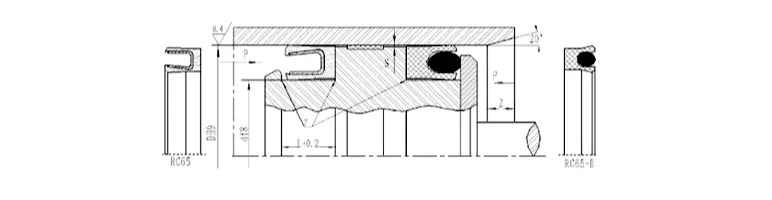

RC65

Condiții de muncă aplicabile

1. Materialele cu inel O pot fi: cauciuc nitril R01 (NBR), R02 Fluororubber (FKM), etc.

2. Materiale de inel de etanșare: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.

3. Arcurile din oțel inoxidabil pot fi selectate din arcuri în formă de O și arcuri în formă de V.

Exemplu de comandă

RC65-40-PTFE4+V Diametrul cilindrului 40, Materialul inelului de etanșare este PTFE4, arcul din oțel inoxidabil este în formă de V arc în formă de V

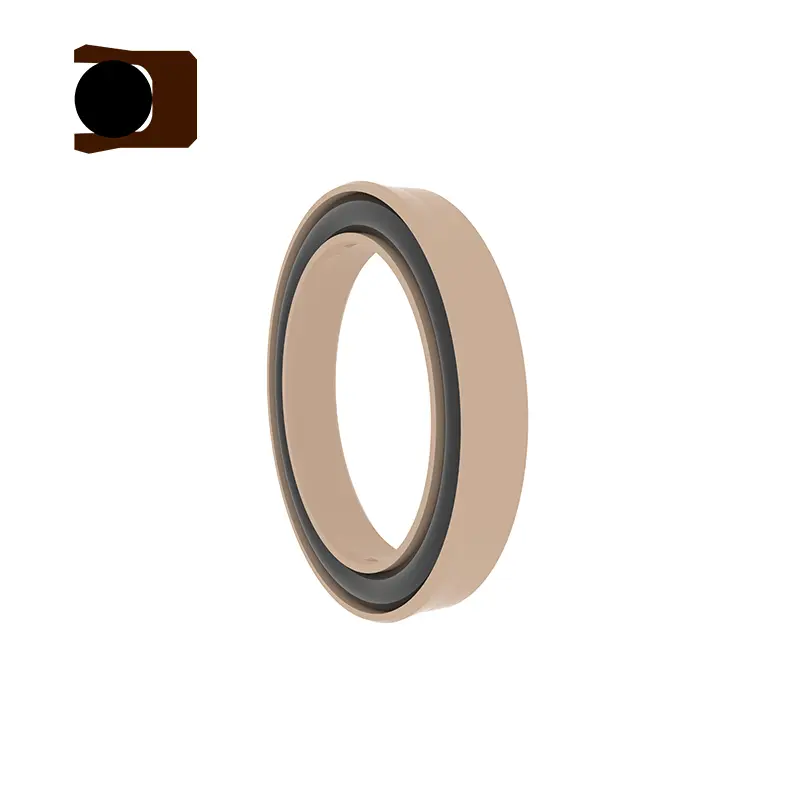

RC65-B-40-PTFE4+R02 Diametrul cilindrului este de 40, materialul inelului de etanșare este PTFE4, inelul O potrivită este fluororubber

Specificații tabel de parametri (orice dimensiune din intervalul de parametri este disponibilă)
