Etanșare în trepte rezistentă

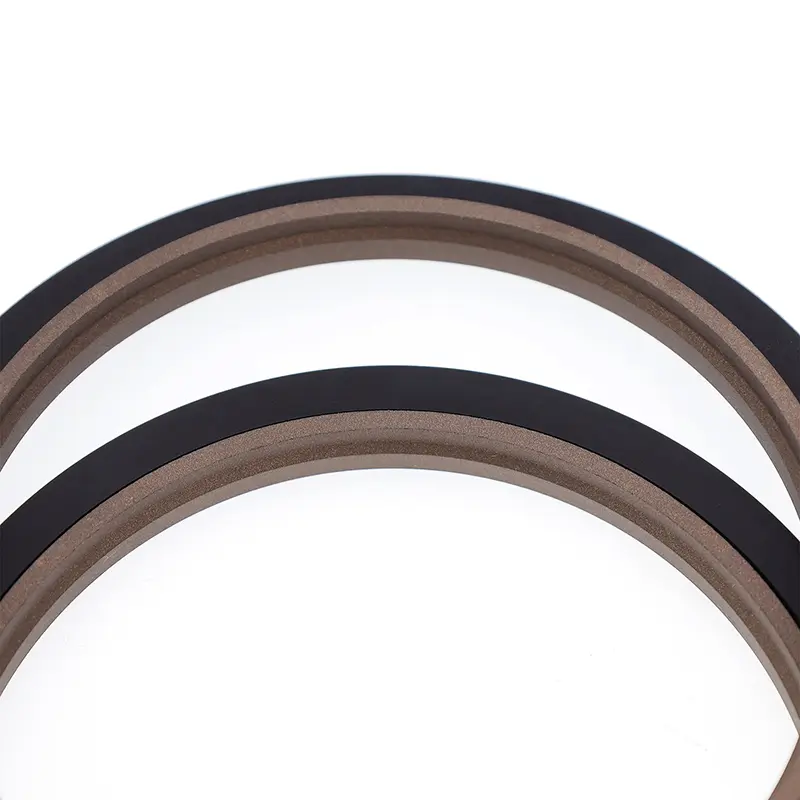

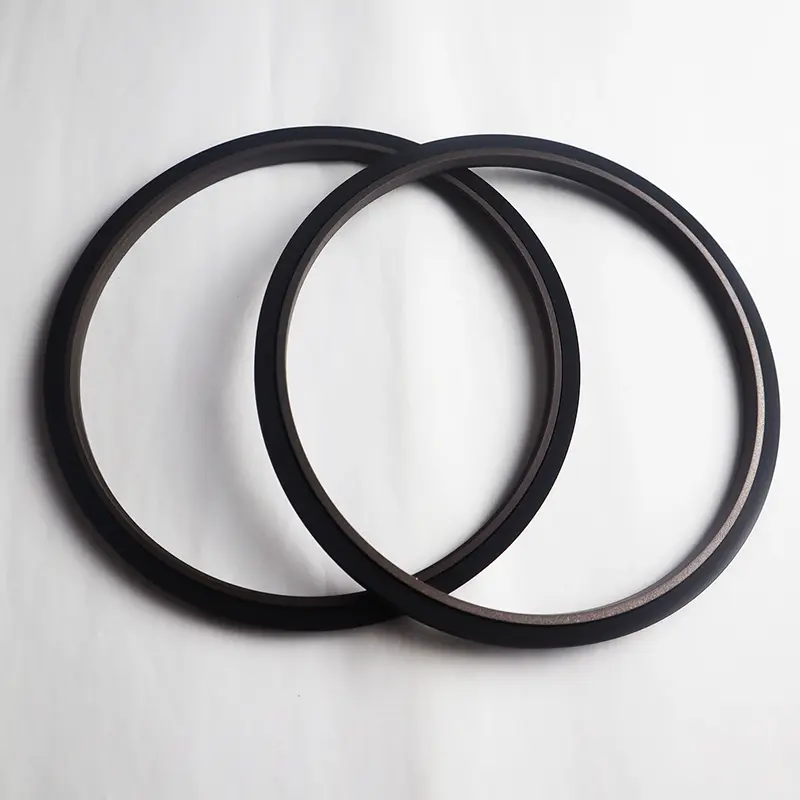

Garniturile de etanșare în trepte ale tijei pistonului de rezistență (Step Seals) constau dintr-un inel de etanșare în trepte umplut cu PTFE și un inel dreptunghiular de cauciuc. Sunt potrivite pentru etanșarea sub presiune unidirecțională în aplicații hidraulice alternative. Inelul dreptunghiular oferă forță radială și compensează uzura inelului de etanșare. Ele sunt utilizate în general împreună cu un inel de ghidare. Canelurile despicate (deschise) trebuie folosite pentru diametrele tijei mai mici de 30 mm. Sunt utilizate în mod obișnuit în echipamentele hidraulice grele.

Caracteristici:

1. Frecare scăzută, rezistență scăzută la pornire, mișcare lină, frecare dinamică și statică egală și fără fluaj;

2. Stabilitate la presiune ridicată sub presiune și condiții dure;

3. Durată lungă de viață, potrivită pentru etanșări fără ulei;

4. Potrivit pentru etanșarea mediilor cu vâscozitate scăzută, cum ar fi apa.

Condiții de funcționare aplicabile (valorile extreme nu ar trebui să apară simultan)

Selectia materialelor

1. Materiale inelare dreptunghiulare disponibile: cauciuc nitrilic R01 (NBR), cauciuc fluor R02 (FKM), etc.

2. Materiale pentru inele de etanșare: PTFE2, PTFE3, PTFE4, PU etc. (vezi descrierea materialului).

Exemplu de comanda

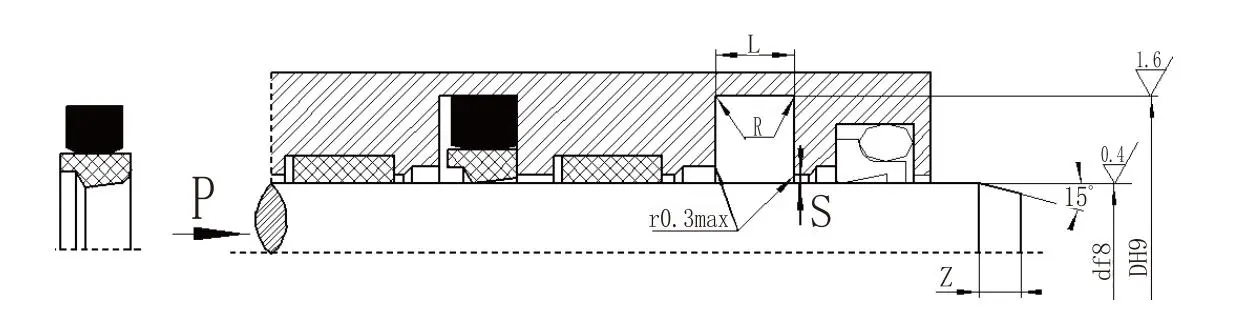

Model de comandă: RC12 - 40 x 55 x 7,5 mm - PTFE3 - Model RO1 - Diametru tijă x Diametru canelură x Lățime canelură; PTFE3 - Cod material PTFE modificat; R01 - Cod material inel dreptunghiular
