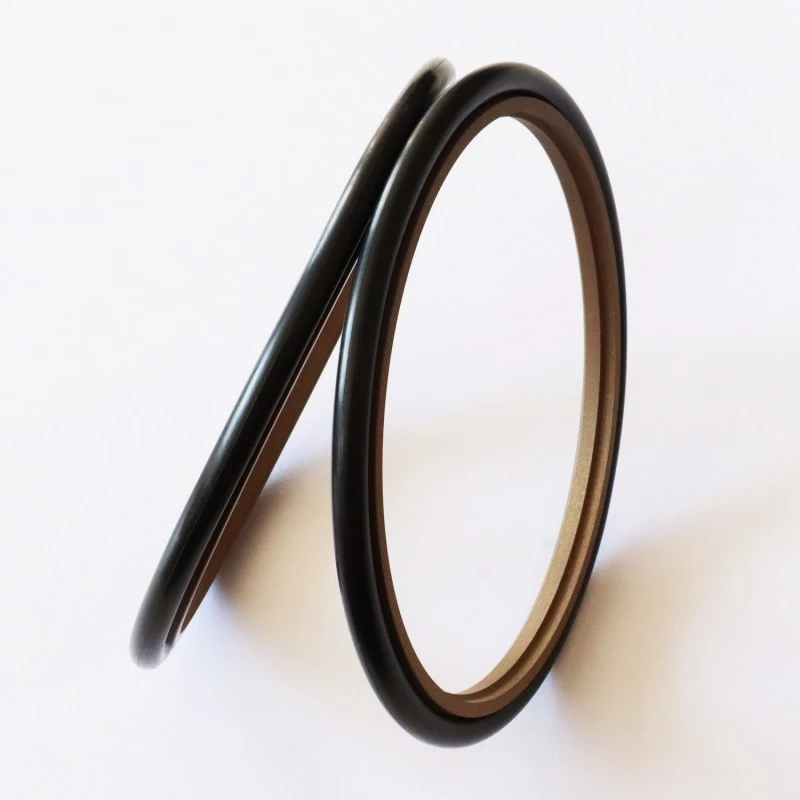

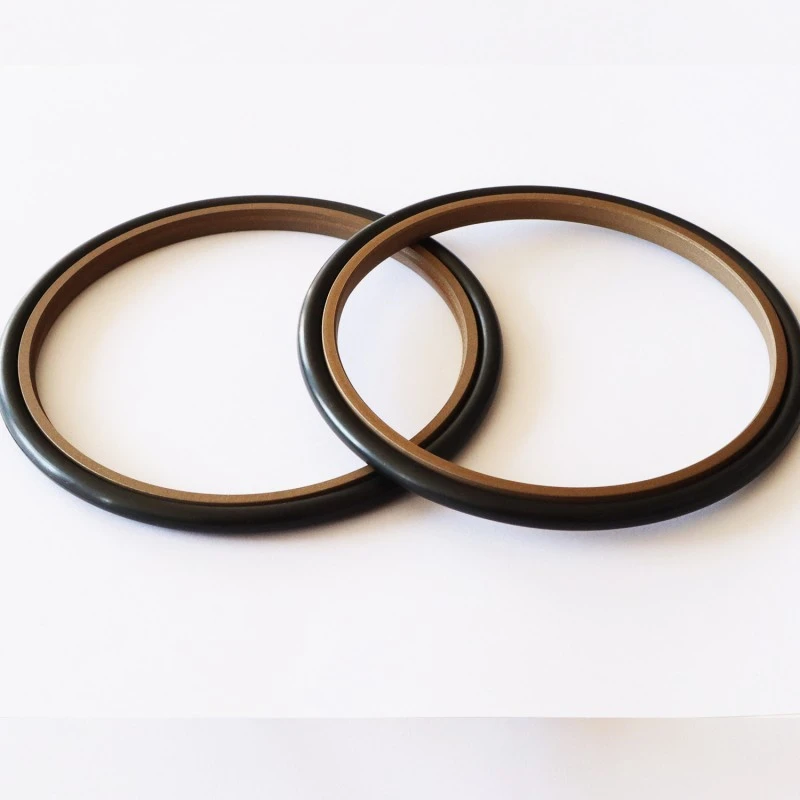

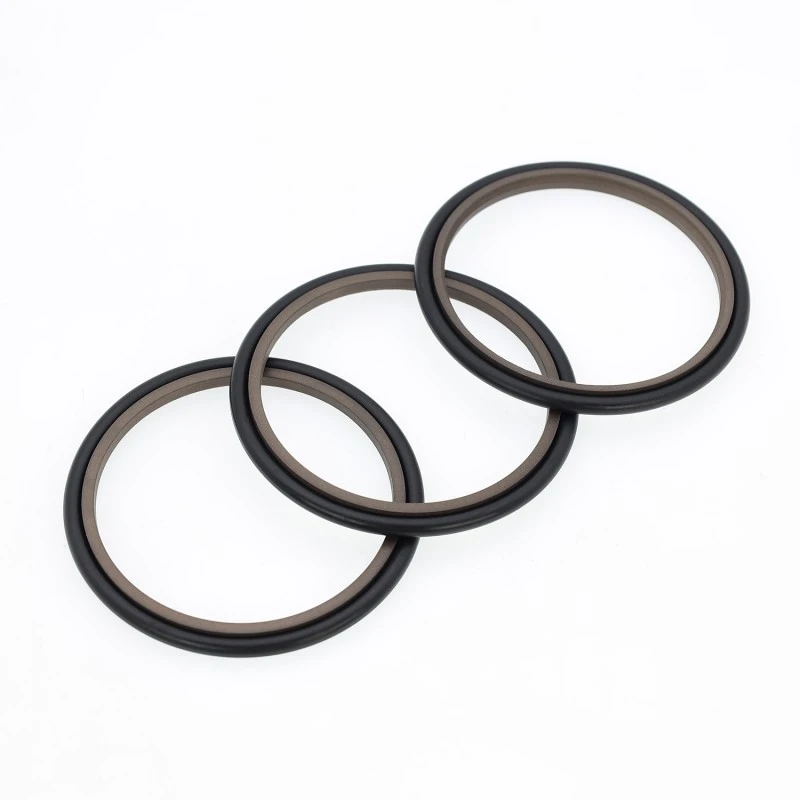

Etanșarea în trepte constă dintr-un inel de etanșare în trepte umplut cu PTFE și un inel O, potrivit pentru etanșarea sub presiune unidirecțională în aplicații hidraulice alternative. Inelul O oferă forță radială și compensează uzura inelului de etanșare. Este utilizat în general împreună cu un inel de ghidare. Pentru diametrele tijei mai mici de 30 mm, trebuie utilizat un design cu canelura despicat (deschis).
Caracteristici:
1. Frecare scăzută, rezistență scăzută la pornire, mișcare lină, frecare dinamică și statică egală și fără fluaj;
2. Stabilitate la presiune ridicată sub presiune și condiții dure;
3. Durată lungă de viață, potrivită pentru garnituri de lubrifiere fără ulei;
4. Potrivit pentru etanșarea mediilor cu vâscozitate scăzută, cum ar fi apa;
Condiții de funcționare aplicabile (valorile extreme nu ar trebui să apară simultan)
|
Presiune Mpa |
Temperatura ℃ |
Viteza m/s |
Mediu |
|
≤60 |
-35~+100 (inel O NBR potrivit) |
≤6 |
Ulei hidraulic pe bază de minerale, fluid ignifug (HFA/HFB), apă etc. |
|
-20~+200 (inel O FKM potrivit) |
Selectia materialelor
1. Materiale pentru inele O disponibile: cauciuc nitril-butadien R01 (NBR), cauciuc fluor RO2 (FKM), etc.
2. Materiale pentru inele de etanșare: PTFE2, PTFE3, PTFE4, PU etc.
Exemplu de comanda
Model Comanda: RC11-40x55.1x6.3-PTFE3-R01
Model de comandă: RC11-B-40x55.1x6.3-PTFE3-RO2 Model: Diametrul tijei x Diametrul canelurii x Lățimea canelurii PTFE3 (PTFE modificat) Cod material: R01, R02 - Cod material O-ring
