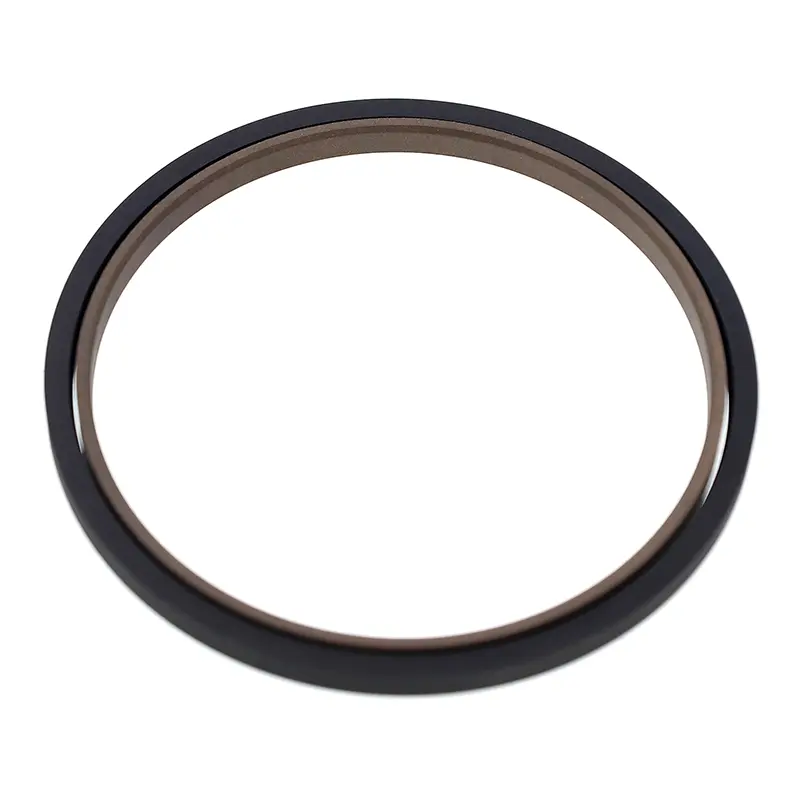

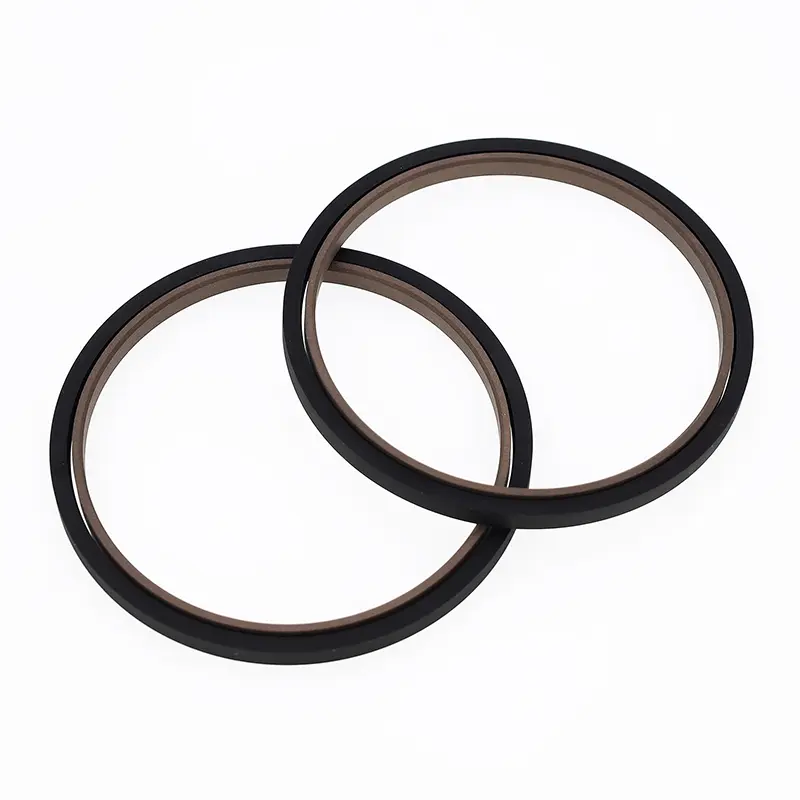

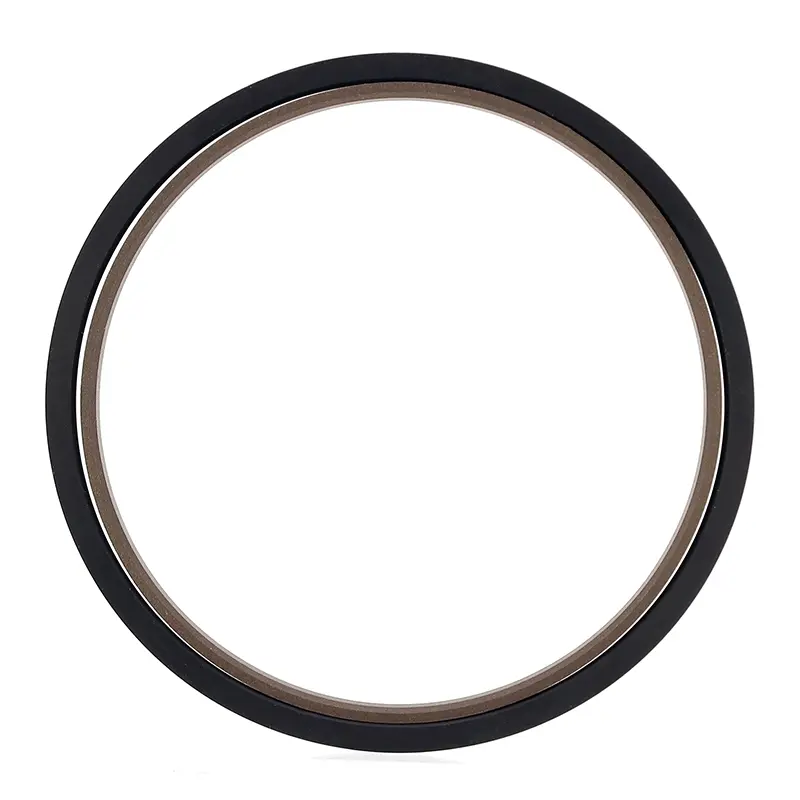

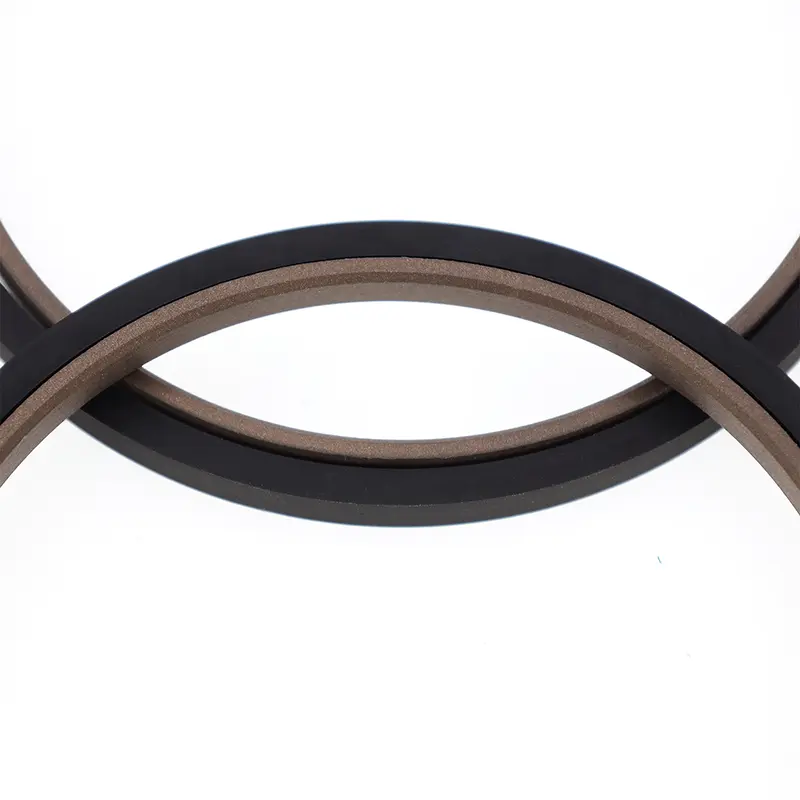

Etanșarea combinată dreptunghiulară pentru tijele pistonului constă dintr-un inel de etanșare dreptunghiular umplut cu PTFE și un inel dreptunghiular de cauciuc. Este potrivit pentru etanșarea sub presiune bidirecțională în aplicații hidraulice și pneumatice alternative. Inelul dreptunghiular oferă forță radială și compensează uzura inelului de etanșare. Pentru diametrele tijei mai mici de 30 mm, trebuie utilizat un design cu canelura despicat (deschis).
Caracteristici:
1. Frecare scăzută, rezistență scăzută la pornire, mișcare lină, frecare dinamică și statică egală și fără fluaj;
2. Etanșare cu dublu scop pentru aplicații hidraulice și pneumatice, potrivită pentru etanșarea sub presiune bidirecțională;
3. Durată lungă de viață, potrivită pentru lubrifiere fără ulei;
4. Design compact pentru instalare și întreținere ușoară.
Condiții de funcționare aplicabile (valorile extreme nu ar trebui să apară simultan)
|
Presiune Mpa |
Temperatura ℃ |
Viteza m/s |
Mediu |
Decalaj de extrudare Smax |
|
≤40 |
-35~+100 (inel dreptunghiular potrivit NBR) |
≤4 |
Ulei hidraulic pe bază de minerale, fluid ignifug (HFA/HFB), apă, gaz etc. |
0,4 (<25MPA) |
|
-20~+200 (inel dreptunghiular potrivit FKM) |
0,2 (<40MPA) |
Selectia materialelor
1. Materiale dreptunghiulare disponibile: cauciuc nitrilic R01 (NBR), cauciuc fluor RO2 (FKM), etc.
2. Materiale inele de etanșare: PTFE2, PTFE3, PTFE4 (vezi descrierea materialului).
Exemplu de comanda

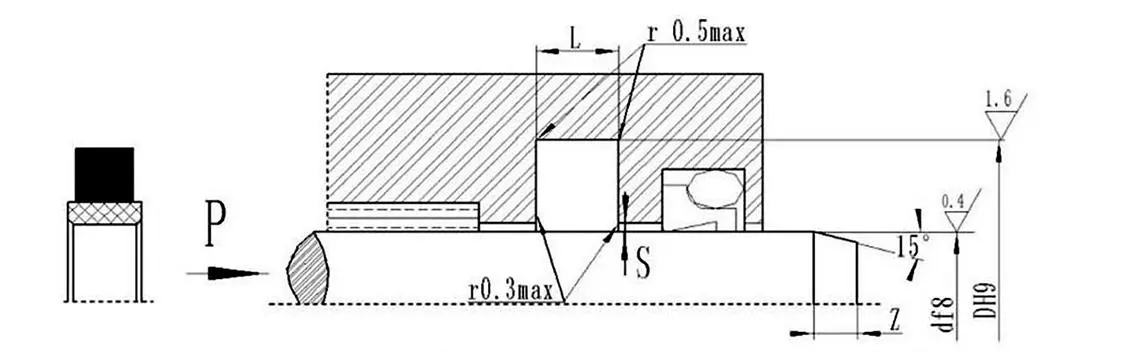

Comanda Model SPN-d*DL-PTFE3-R01: Diametru tijă*Diametru inferioară canelură*Latime canelura
SPN Model PTFE3 - Cod material PTFE modificat R01 - Cod material inel dreptunghiular
