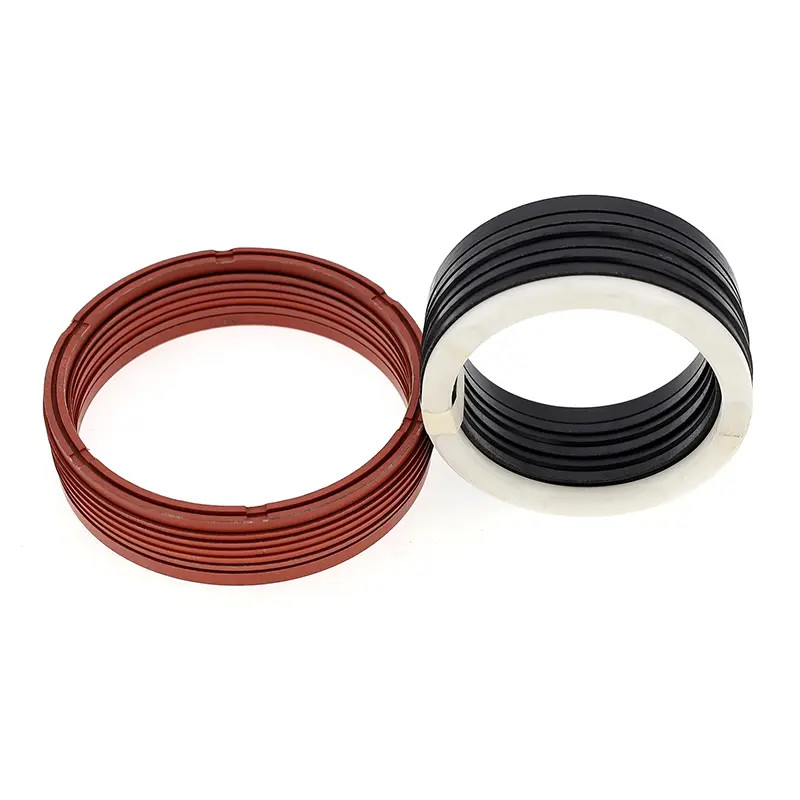

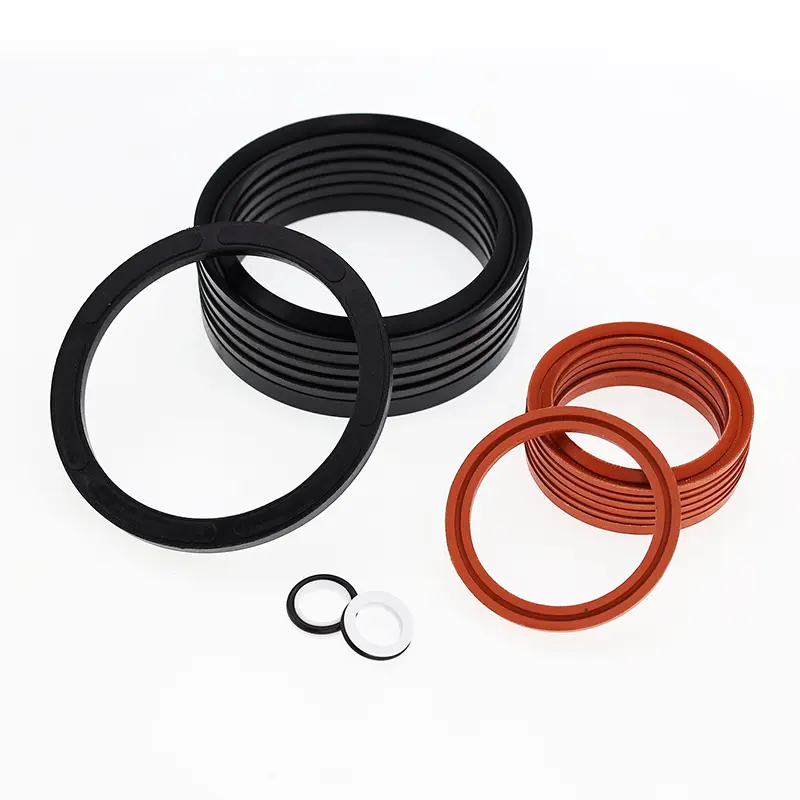

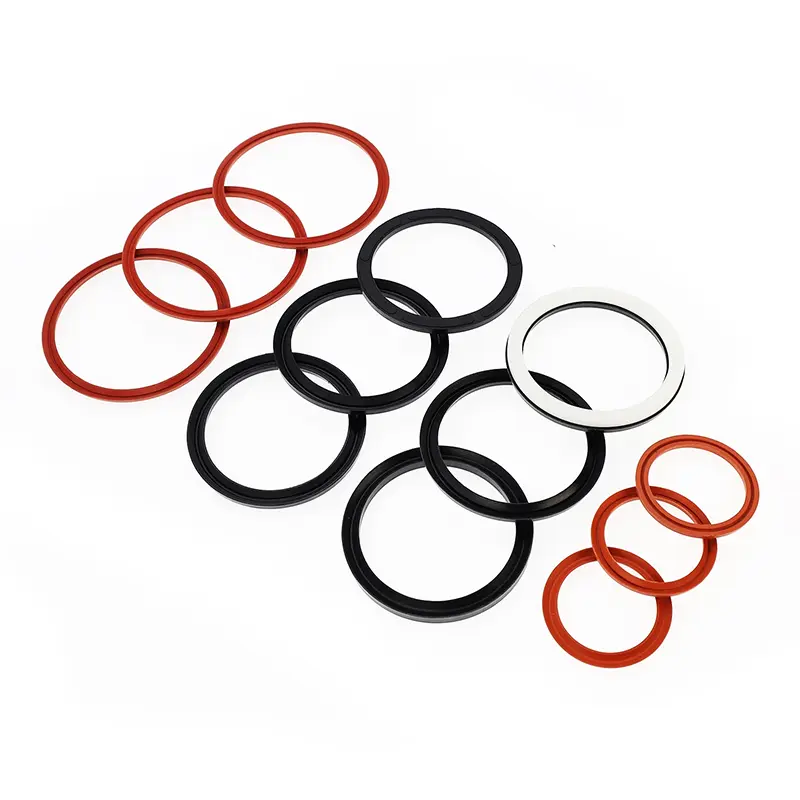

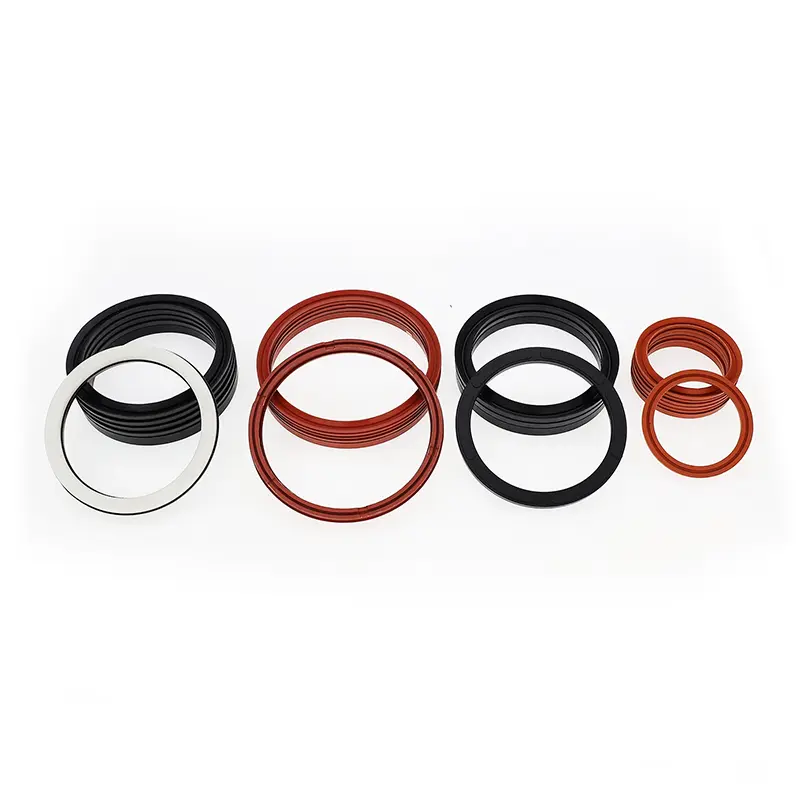

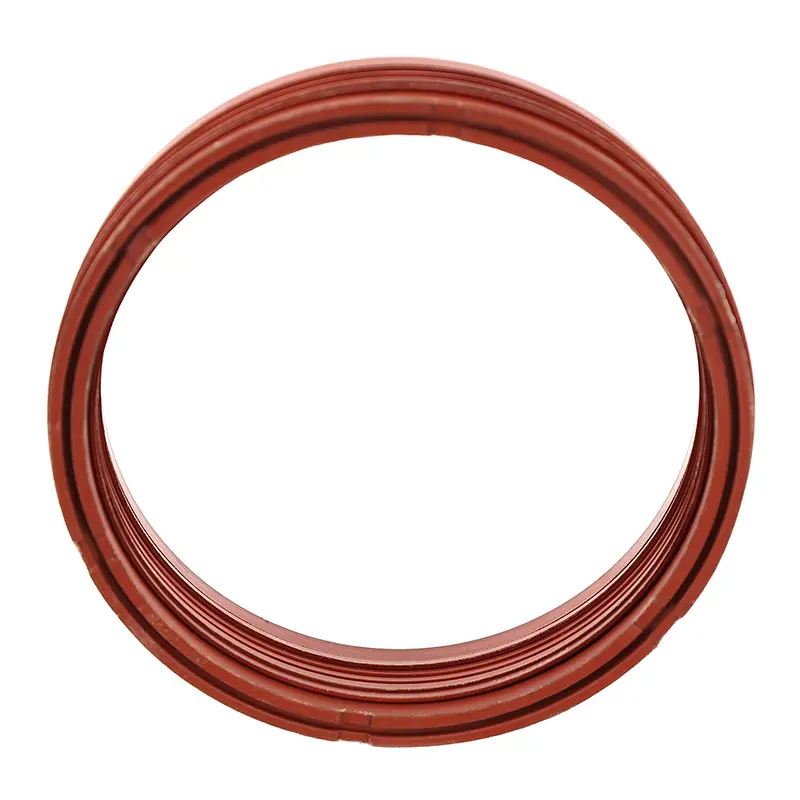

Garnitura combinată în formă de V pentru tijele pistonului constă dintr-un set (din cel puțin trei) inele de etanșare în formă de V, un inel de compresie și un inel de sprijin. Este potrivit pentru etanșarea sub presiune unidirecțională în aplicații hidraulice alternative. În timpul instalării trebuie aplicată o unsoare compatibilă cu materialul de etanșare. Nu poate fi instalat într-o canelură monolitică (închisă).
Caracteristici:
1. Sunt disponibile o gamă largă de materiale, permițând o ajustare optimă pentru a se potrivi diverselor aplicații.
2. Potrivit pentru utilizare în condiții dure de funcționare, adaptându-se practic la toate mediile și condițiile solicitante.
3. Durată lungă de viață, potrivită pentru garnituri de lubrifiere fără ulei (cu selecția adecvată a materialului).
4. Performanța de etanșare și frecarea reglabile pot fi obținute prin reglarea garniturii, iar dimensiunea axială poate fi ajustată prin adăugarea sau îndepărtarea inelelor de etanșare în formă de V.
5. Eficient chiar și cu o calitate slabă a suprafeței de etanșare.
Condiții de funcționare aplicabile (valorile extreme nu ar trebui să apară simultan)
|
Presiune Mpa |
Temperatura ℃ |
Viteza m/s |
Mediu |
|||
|
≤60 |
-35~+100 (cauciuc nitrilic sau cauciuc nitrilic pânză) |
-20~+200 (cauciuc fluor sau pânză din cauciuc fluor) |
-200~+260 (PTFE) |
≤0,5 (cauciuc sau cauciuc armat cu pânză) |
≤15 (PTFE) |
Aproape toate mediile (alegerea rezonabilă a combinației de materiale) |
Materiale
1. Materiale pentru inele de presiune: PTFE, țesătură din cauciuc nitril-butadienă (NBR), țesătură din cauciuc fluoro-butadienă, nailon, polioximetilenă
2. Materiale pentru inele în V: PTFE, țesătură din cauciuc nitril-butadienă (NBR), cauciuc fluor, țesătură cauciuc fluor-butadienă, poliuretan
3. Materiale pentru inele de susținere: țesătură din cauciuc nitril-butadienă, țesătură din cauciuc fluoro-butadienă, nailon, polioximetilenă, PTFE
Exemplu de comanda
|
Model |
Material |
Domeniul de aplicare aplicabil |
Etanșare |
|
RC15-A |
Inel V: pânză NBR, inel de presiune, inel suport: pânză NBR/PA/POM/PTFE |
Temperatura normala, presiune mare |
Bun |
|
RC15-B |
Inel în V: pânză FKM, inel de presiune, inel de sprijin: pânză FKM/PTFE |
Temperatură ridicată, presiune ridicată |
Bun |
|
RC15-C |
Inel V: NBR, inel de presiune, inel suport: pânză NBR/PA/POM/PTFE |
Temperatura normala, presiune medie si joasa |
Excelent |
|
RC15-D |
Inel V: FKM, inel de presiune, inel suport: pânză FKM/PTFE |
Temperatură înaltă, presiune medie și joasă |
Excelent |
|
RC15-E |
Inel în V: combinație de pânză NBR+NBR, inel de presiune, inel de sprijin: pânză NBR/PA/POM/PTFE |
Temperatura normala, presiune medie si inalta |
Foarte bun |
|
RC15-F |
Inel în V: combinație de pânză FKM+FKM, inel de presiune, inel de sprijin: pânză FKM/PTFE |
Temperatură înaltă, presiune medie și înaltă |
Foarte bun |
|
RC15-G |
Inel în V, inel de presiune, inel de sprijin: PTFE1/PTFE2/PTFE3/PTFE4 |
Medii corozive la temperatură ridicată și presiune înaltă |
Normal |
|
RC15-H |
Inel V: PU, inel de presiune, inel suport: PU/PA/POM/PTFE |
Temperatura normala, presiune medie si inalta |
Foarte bun |

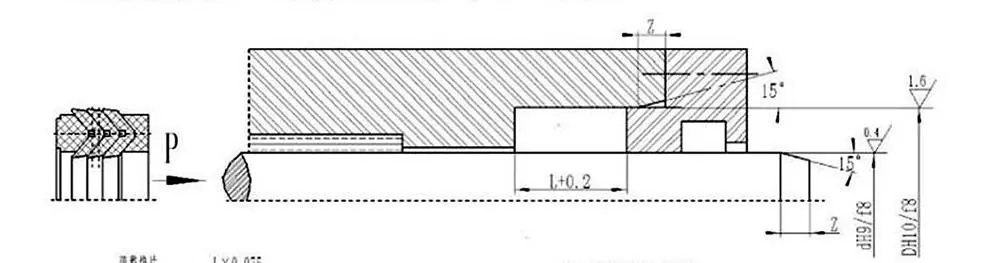

Reglementări de instalare a teșiturii
|
Diametrul tijei d |
Lungime teșit Zmin |
|
0~100 |
5 |
|
101~200 |
7.5 |
|
200~500 |
10 |
|
>500 |
12.5 |
Garniturile în formă de V pot fi ajustate în dimensiunea axială prin reglarea garniturii pentru a obține o etanșare și frecare optime. Uzura inițială după funcționarea pe termen lung poate fi extinsă prin ajustarea dimensiunii axiale. Designul recomandat pentru dimensiunea axială reglabilă a cavității de etanșare este de 1,025 L, cu un interval de reglare de 7,5% L.
