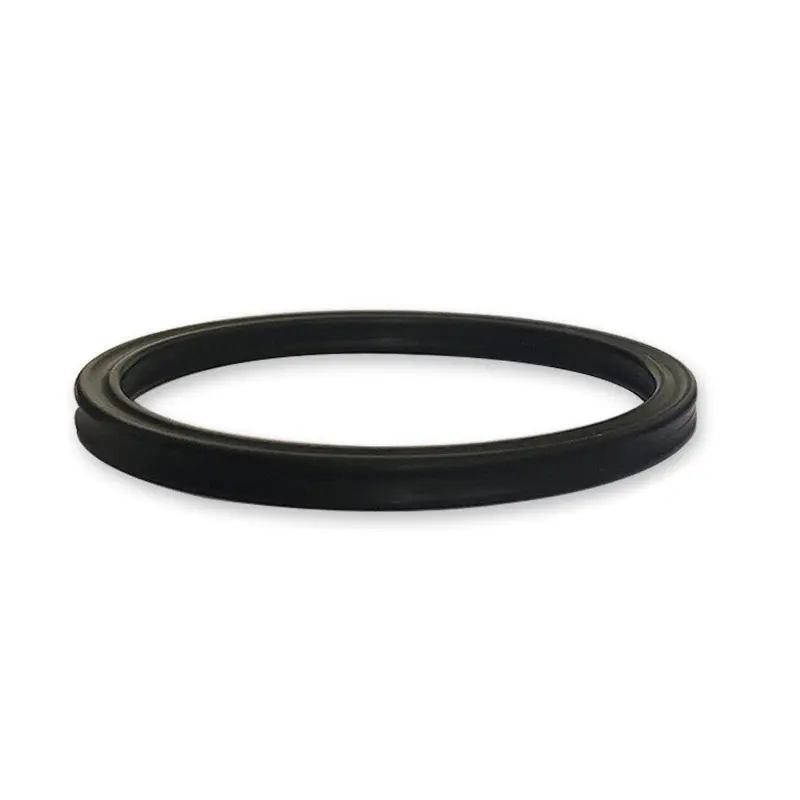

Inel de etanșare în formă de stele

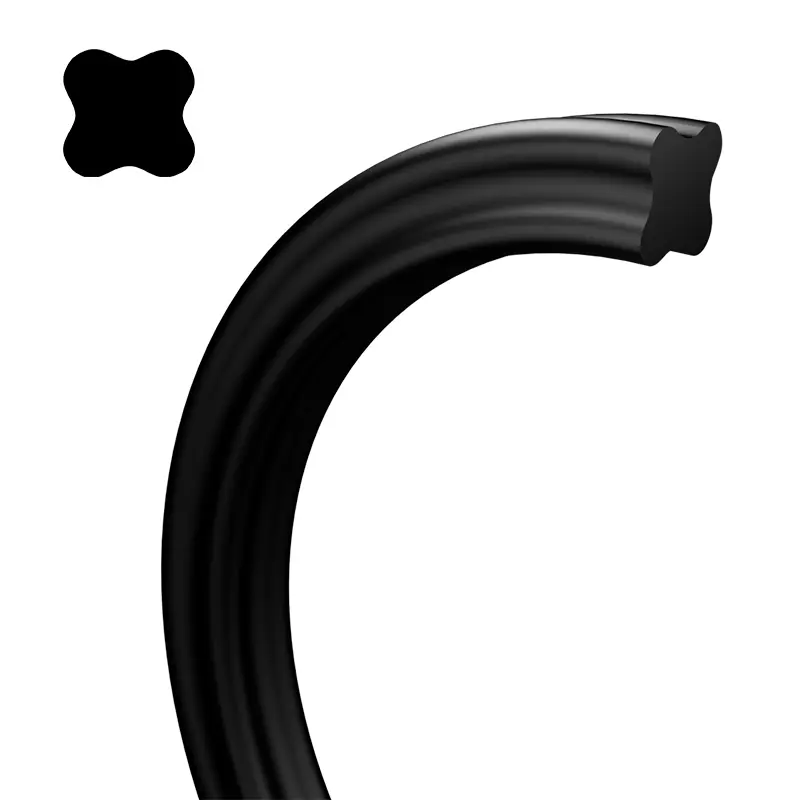

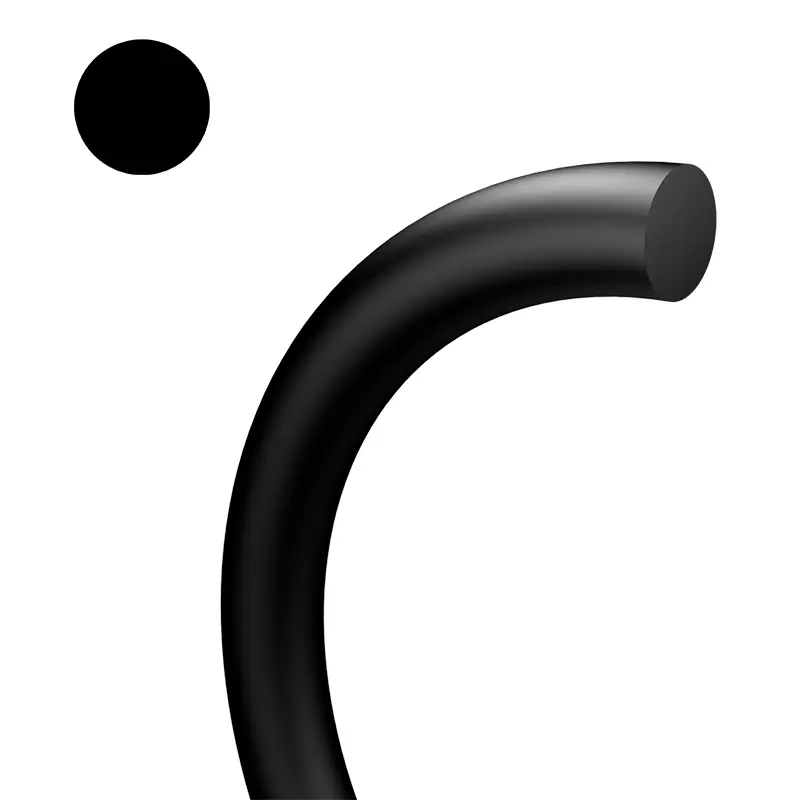

Inelul de etanșare în formă de stea este un sigiliu cu patru buze, cu o formă asemănătoare cu X, deci se mai numește și inel X. Este o îmbunătățire și o îmbunătățire pe baza inelului O. Dimensiunile sale în secțiune transversală sunt aceleași cu cele ale inelului O al standardului american AS568A și poate înlocui practic utilizarea inelului O.

În comparație cu inelul O, inelul de etanșare în formă de stea formează o cavitate de ungere între buzele de etanșare, care are o rezistență mai mică la frecare și o mică rezistență de pornire. Deoarece marginea sa flash este situată în partea concavă a secțiunii transversale, efectul de etanșare este mai bun. Secțiunea transversală non-circulară evită eficient fenomenul de rulare în timpul mișcării reciproce.

Gama de aplicații a inelului de etanșare în formă de stele este foarte largă. Alegeți materialul corespunzător în funcție de temperatură, presiune și mediu. Pentru a face ca inelul de etanșare în formă de stea să se adapteze la aplicația dată, trebuie luate în considerare constrângerile reciproce dintre toți parametrii de lucru. Atunci când se determină intervalul de aplicații, trebuie luată în considerare temperatura maximă, temperatura continuă de lucru și ciclul de funcționare. În ocazii rotative, trebuie luată în considerare și creșterea temperaturii cauzate de căldura de frecare.

Acest inel de etanșare în formă de X este un element de etanșare auto-strâns. Forța de etanșare în starea inițială depinde de cantitatea de compresie și de duritatea materialului. Pe măsură ce presiunea sistemului crește, deformarea de compresie a inelului de etanșare va crește, iar forța totală de etanșare va crește, formând un sigiliu fiabil.

Caracteristici și aplicații ale produsului:

Selecția inelului de etanșare în formă de stele

Etanșare statică sau mișcare liniară reciprocă

(1) Sigilarea găurilor: diametrul interior al inelului de etanșare în formă de stea trebuie să fie compatibil cu canelura, sau mai puțin de aproximativ 2% din diametrul inferior al canelurii. Deoarece forța de pre-compresie generată de pre-compresie poate împiedica eficient să se răsucească și să se rostogolească.

(2) Sigilarea arborelui: diametrul interior al inelului de etanșare în formă de stea trebuie să fie egal sau puțin mai mare decât diametrul exterior al arborelui, care poate fi controlat la 1%. Inelul de etanșare va fi mai ușor de instalat și va avea o durată de viață mai lungă.

Etanșare rotativă

Diametrul interior al inelului în formă de stea este cu aproximativ 2 ~ 5% mai mare decât diametrul arborelui pe care îl sigilează. Deoarece inelul de etanșare va genera frecare și căldură atunci când este utilizat în rotație, iar elastomerul se va micșora după încălzire (efect de încălzire Joule). Pentru a asigura lubrifierea și funcționarea fiabilă a inelului de etanșare, trebuie selectat un inel în formă de stea cu un diametru interior mai mare decât diametrul arborelui. În general, un inel de etanșare cu o secțiune transversală mai mică poate răspunde nevoilor de etanșare statică și, în schimb, un inel de etanșare cu o secțiune transversală mai mare ar trebui utilizat pentru a îndeplini cerințele de etanșare dinamică. În cazul decalajului de înaltă presiune sau mare de extrudare, trebuie selectat un material de cauciuc cu o duritate mai mare. Cel mai bun mod este să adăugați un inel de susținere PTFE pentru a preveni deteriorarea extrudării de înaltă presiune.

Material

Materialul este, în general, Shaw A70 Nitril Rubber NBR. Alte materiale se pot referi la materialele utilizate pentru inele O.

Star Ring a recomandat Groove Design

Ring-X-Ring în formă de stele (American Standard AS568A)

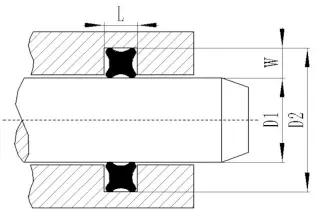

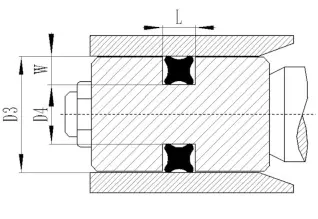

Sigiliu de tijă de piston (pentru arbore)					Sigiliu cu piston (gaură)
Model de produs	Specificații și dimensiuni		Garnituri de tijă			Sigiliu cu piston		Lățimea slotului
	Diametru interior dn	Diametru în secțiune transversală CS	D1	D2		D3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
