Inel de etanșare în formă de gantere

În proiectarea actuală a cilindrului hidraulic, inelele O sau o inele O + combinație inel de reținere sunt utilizate în principal ca garnituri statice. Cu toate acestea, această soluție de etanșare are anumite riscuri în timpul asamblării, deoarece inelul O poate fi răsucit, iar poziția inelului de reținere poate să nu fie optimă. Această soluție arată, de asemenea, dezavantaje în cazul pulsiunii presiunii și intruziunea murdăriei. În acest caz, inelul de etanșare în formă de gantere poate fi utilizat ca substitut ideal ca un sigiliu hidraulic static al unui singur original.

Caracteristici și aplicații ale produsului:

Date tehnice

Presiune: până la 50MPa.

Temperatură: -35 ℃ ...+110 ℃.

Material: poliuretan.

Cerințe de instalare

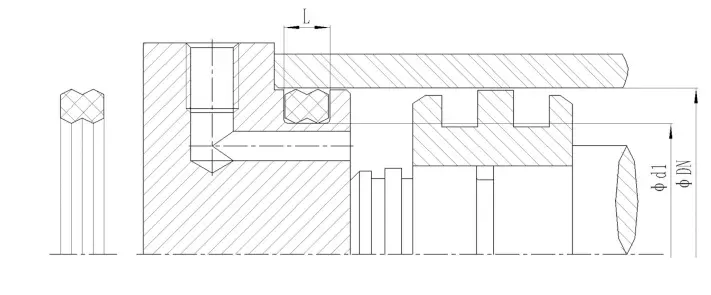

(1) Chamferul de instalare C este selectat în funcție de valoarea adâncimii canelurii W (mm)

Când w <3; C≥3.

Când w> 3; C≥5.

(2) Finisaj de suprafață

(3) Inelul de etanșare în formă de gantere nu are scurgeri în următoarele condiții de testare și este foarte rezistent la extrudare.

(4) decalaj optim de etanșare:

Cilindru de cilindru - H8

Mânecă de ghid - G6

Deoarece sigiliul este foarte rezistent la extrudare, se poate obține un decalaj radial de etanșare de 0,2 mm.

În ceea ce privește temperatura scăzută, trebuie evitate abateri de la manșonul de ghidare la alezajul cilindrului și tija pistonului.

Recomandări de instalare

Avantaj

În comparație cu inelele O sau cu inele O + de reținere, sigiliile cu gantere au următoarele avantaje:

(1) Foarte rezistent la răsucire

(2) ușor de instalat

(3) Viața de serviciu lungă

(4) Rezistență la presiune ridicată

Aplicație

Garniturile de gantere sunt frecvent utilizate în cilindrii hidraulici, cum ar fi:

(1) Stravete

(2) hidraulică pentru utilaje pentru construcții

(3) hidraulică industrială

(4) Mașini -unelte

(5) Mașini de modelare prin injecție

(6) Prese hidraulice

(7) Supapele de cartuș
