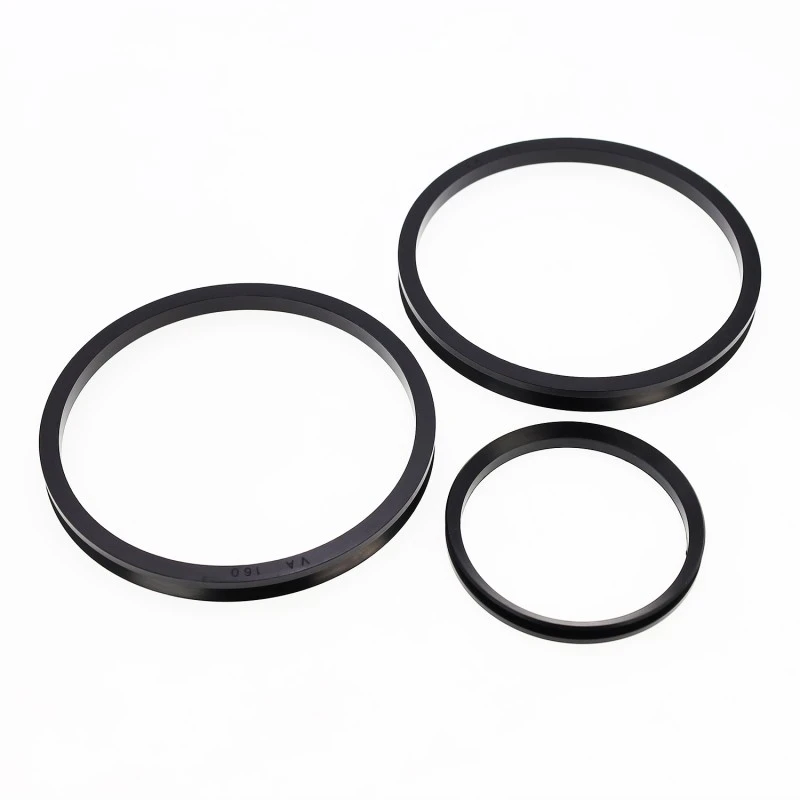

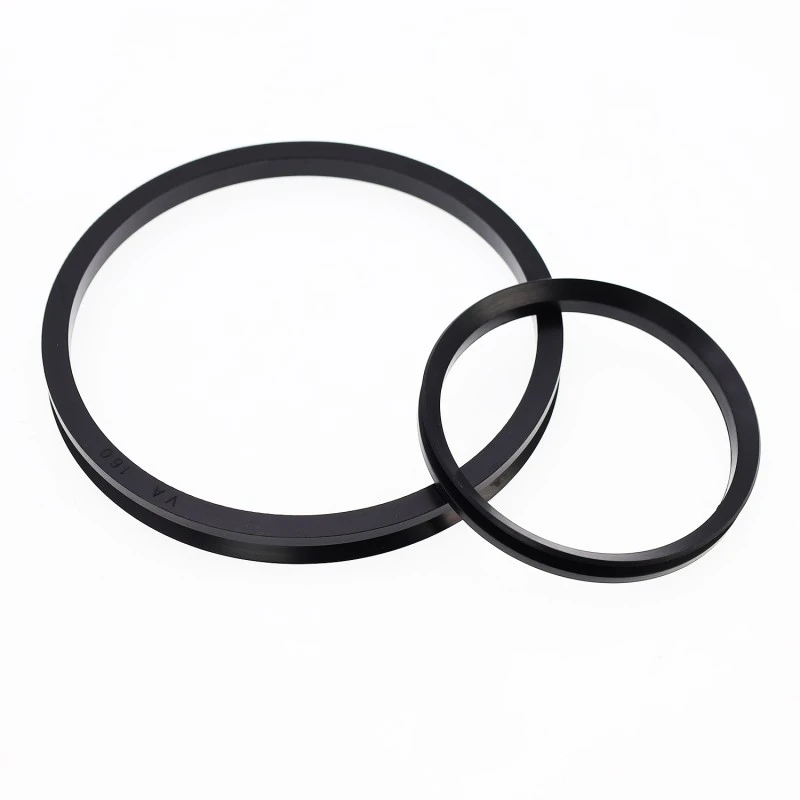

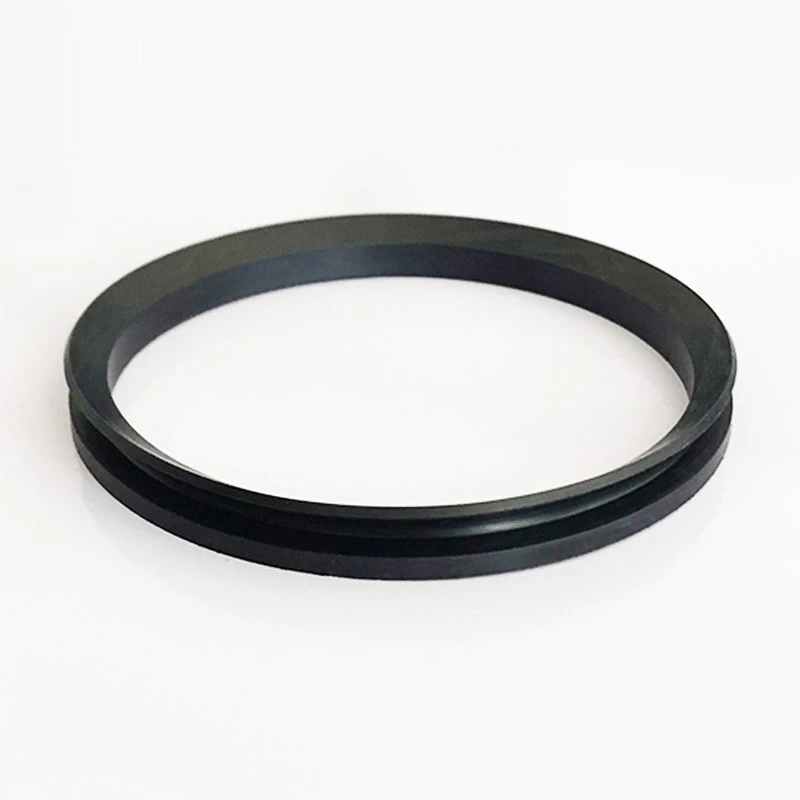

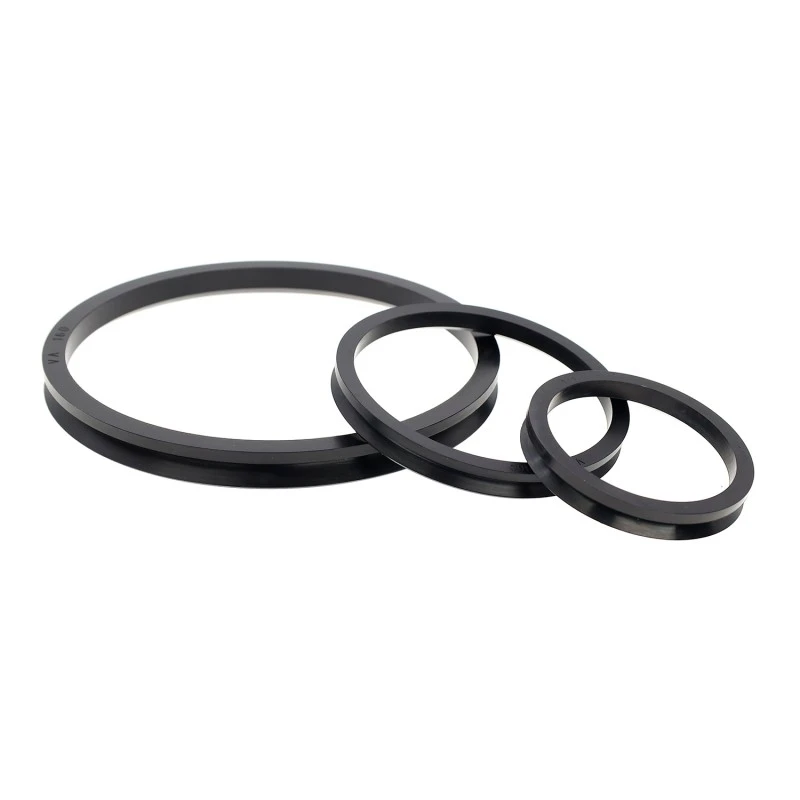

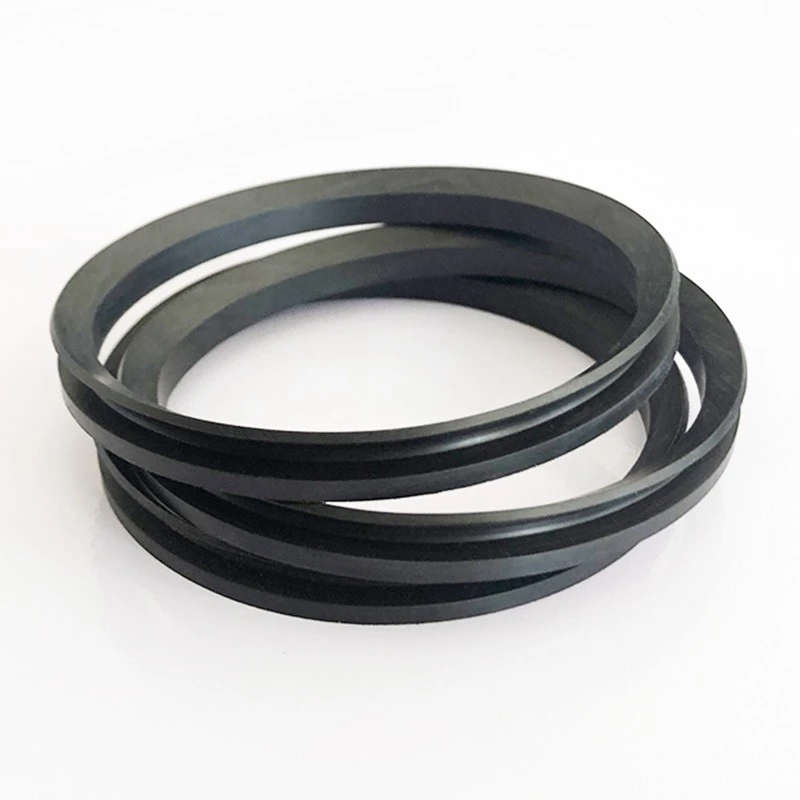

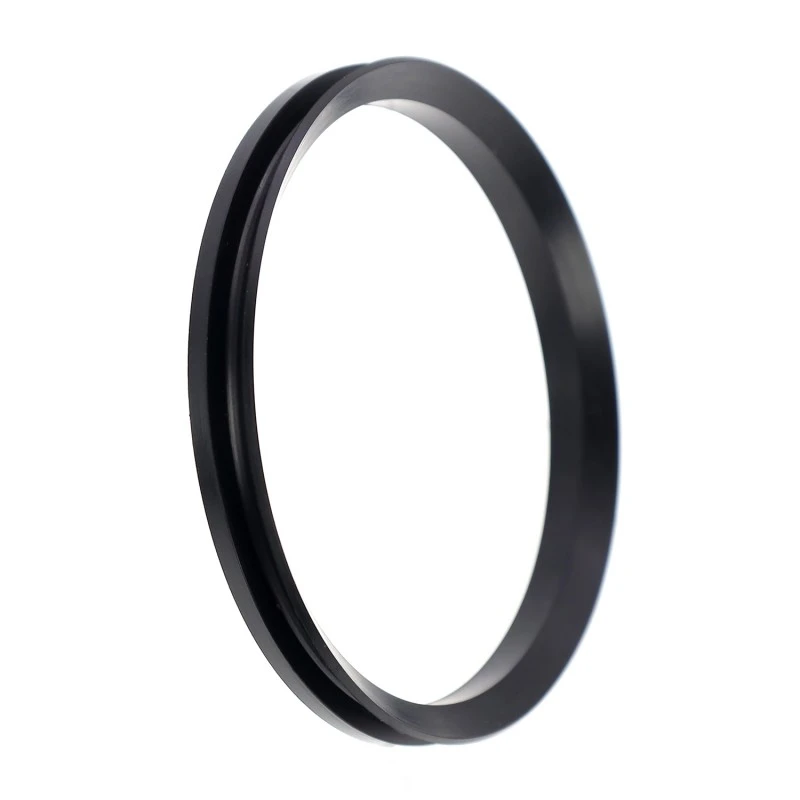

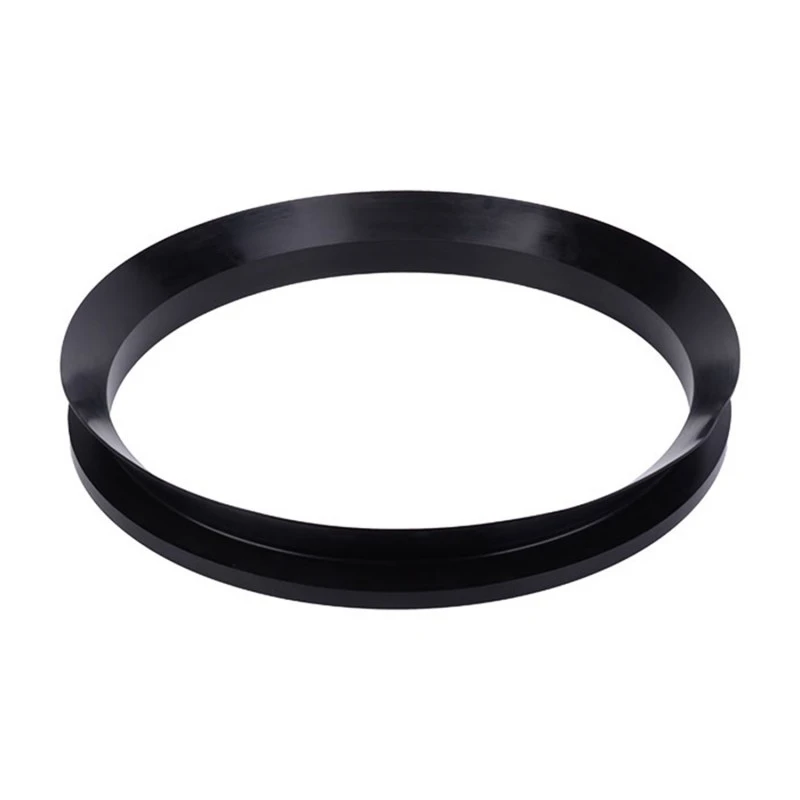

VA VS Garnituri de apă

Garniturile de apă VA VS sunt utilizate pentru etanșarea suprafețelor relative rotative, împiedicând apa, praful, grăsimea și alți contaminanți externi să intre în zona de rulment sau în sistemul de etanșare, protejând astfel sistemul de etanșare. Ele pot fi utilizate în majoritatea aplicațiilor lagărelor și ca etanșare secundară în medii dure în care etanșarea primară este predispusă la defecțiuni. Pentru temperaturi care depășesc 100 de grade Celsius, trebuie utilizat cauciuc fluor.

Trimite o anchetă

Descriere produs

Caracteristici

1. Ușor de instalat, poate fi întins normal și ținut strâns pe arbore prin elasticitatea cauciucului.

2. Presiune scăzută de contact la nivelul buzei și rezistență bună la uzură.

3. Permite un anumit grad de excentricitate a arborelui.

4. Previne eficient pătrunderea prafului, a pulberii, a apei și a amestecurilor acestora.

a-substrat b-buză de etanșare C-talie

Secțiune	Nume	Viteză	Temperatură	Presiune	Mediu	Gama disponibila
	VA	15 m/s	35~+100(NBR) -20~+180(FKM)	0.03	Ulei hidraulic, emulsii, apă, unsoare etc.	3~6000mm
	VS	15 m/s	35~+100(NBR) -20~+180(FKM)	0.03	Ulei hidraulic, emulsii, apă, unsoare etc.	12~200mm

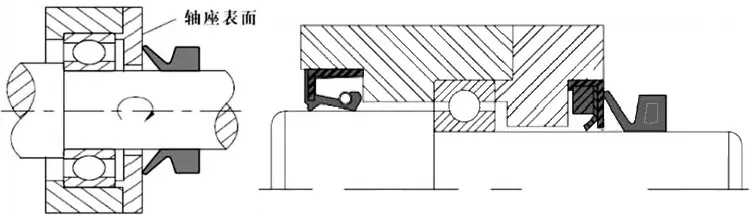

Schema schematică a unui sigiliu de apă în formă de V

Rugozitate recomandată pentru suprafețele de frecare

Ra(μm)	Viteza liniară (m/s)	Mediu
0,4-0,8	>10	Ulei, apă
0,8-1,6	5-10	Stropi cu ulei, apă stropită, grăsime
1,6-2,0	1-5	Unsoare, praf, apă stropită
2,0-2,5	<1	Unsoare, praf

Notă: Calitatea suprafeței nu trebuie să depășească Ra 0,05 μm.

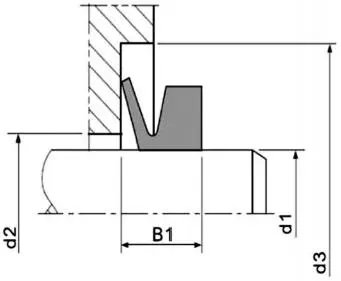

Specificații VA și Tabel cu dimensiunile canelurilor

Numărul produsului	dl	d2	d3	B1	d	C	B	A
Va3	2,7~3,5	d1+1	d1+4	2,5±0,3	2.5	1.5	3	2.1
Va4	3,5~4,5		d1+6	3±0,4	3.2	2	3.7	2.4
Va5	4,5~5,5				4
Va6	5,5~6,5				5
Va7	6,5~8				6
Va8	8~9,5				7
Va10	9,5~11,5		d1+9	4,5±0,6	9	3	5.5	3.4
Va12	11,5~12,5				10.5
Va14	13,5~15,5				12.5
Va16	15,5~17				14
Va18	17,5~19				16
Va20	19~21	d1+2	d1+12	6±0,8	18	4	7.5	4.7
Va22	21~24				20
Va25	24~27				22
Va28	27~29				25
Va30	29~31				27
Va32	31~33				29
Va35	33~36				31
Va38	36~38				34
Va40	38~43		d1+15	7±1	36	5	9	5.5
Va45	43~48				40
Va50	48~53				45
Va55	53~58				49
Va60	58~63				54
Va65	63~68				58
Va70	68~73	d1+3	dl+18	9±1,2	63	6	11	6.8
Va75	73~78				67
Va80	78~83				72
Va85	83~88				76
Va90	88~93				81
Va95	93~98				85
Va100	98~105				90

Numărul produsului	dl	d2	d3	BI	d	C	B	A
Val10	105~115	d1+4	d1+21	10,5±1,5	99	7	12.8	7.9
Va120	115~125				108
Va130	125~135				117
Va140	135~145				126
Va150	145~155				135
Va160	155~165		d1+24	12±1,8	144	8	14.5	9
Va170	165~175				153
Va180	175~185				162
Va190	185~195				171
Va200	190~210	d1+10	d1+45	20±4	180	15	25	14.3
Va220	210~235				198
Va250	235~265				225
Va275	265~290				247
Va300	290~310				270
Va325	310~335				292
Va350	335~365				315
Va375	365~390				337
Va400	390~430				360
Va450	430~480				405
Va500	480~530				450
Va550	530~580				495
Va600	580~630				540
Va650	630~665				600
Va700	665~705				630
Va725	705~745				670
Va750	745~785				705
Va800	785~830				745
Va850	830~875				785
Va900	875~920				825
Va950	920~965				865
Va1000	965~1015				910

Notă: Sunt disponibile produse cu lungimea de până la 6000 mm.

Specificațiile VS și tabelul dimensiunilor canelurilor

Numărul produsului	dl	d2	d3	B1	d	C	B	A
Vs12	11,5~13,5	dl+1	dl+9	6,7±0,6	10.5	3	7.7	5.6
Vs14	13,5~15,5				12.5
Vs16	15,5~17,5				14
Vs18	17,5~19				16
Vs20	19~21	dl+2	dl+12	9±0,8	18	4	10.5	7.9
Vs22	21~24				20
Vs25	24~27				22
Vs28	27~29				25
Vs30	29~31				27
Vs32	31~33				29
Vs35	33~36				31
Vs38	36~38				34
Vs40	38-43	d1+2	dl+15	11±1	36	5	13	9.5
Vs45	43~48				40
Vs50	48~53				45
Vs55	53~58				49
Vs60	58~63				54
Vs65	63~68				58
Vs70	68~73	dl+3	dl+18	13,5±1,2	63	6	15.5	11.3
Vs75	73~78				67
Vs80	78~83				72
Vs85	83~88				76
Vs90	88~93				81
Vs95	93~98				85
Vs100	98~105				90
Vs110	105~115	d1+4	d1+21	15,5±1,5	99	7	18	13.1
Vs120	115~125				108
Vs130	125~135				117
Vs140	135~145				126
Vs150	145~155				135
Vs160	155~165		d1+24	18±1,8	144	8	20.5	15
Vs170	165~175				153
Vs180	175~185				162
Vs190	185~195				171
Vs199	195~210				180

Notă: Dacă specificațiile necesare nu sunt enumerate în acest tabel, vă rugăm să contactați compania noastră.
