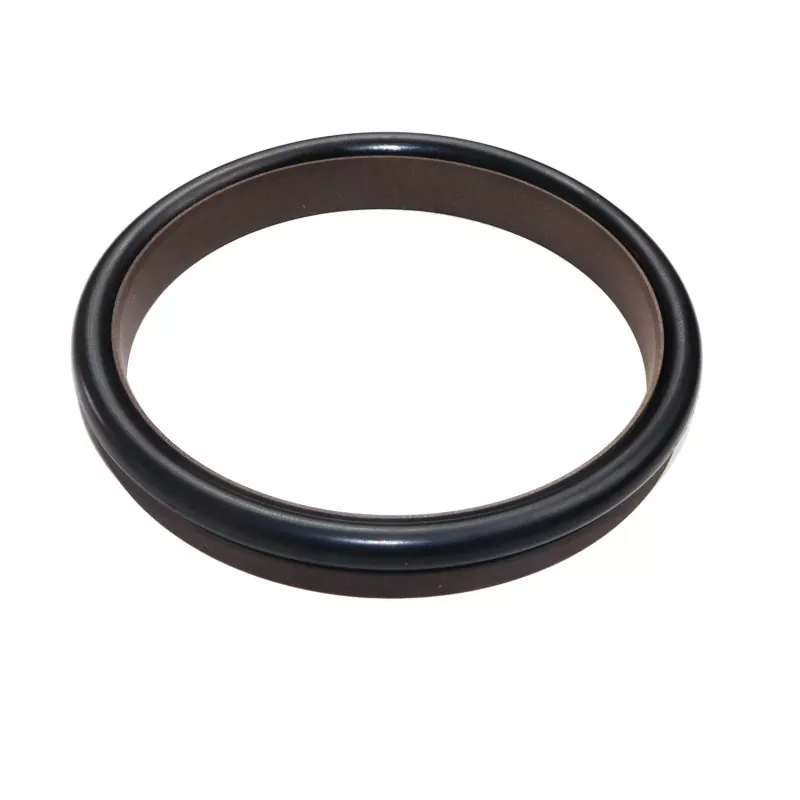

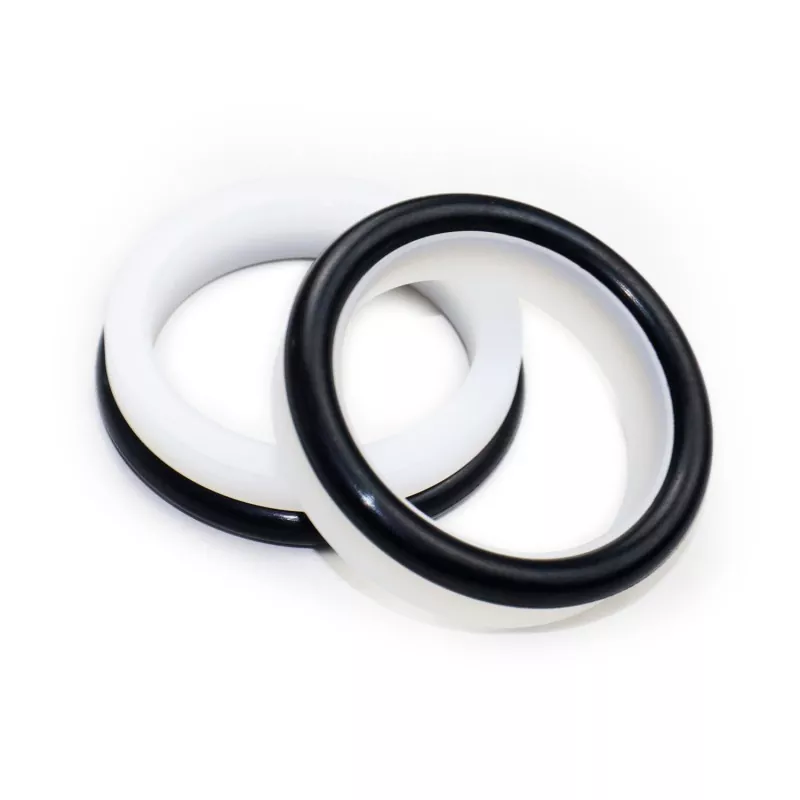

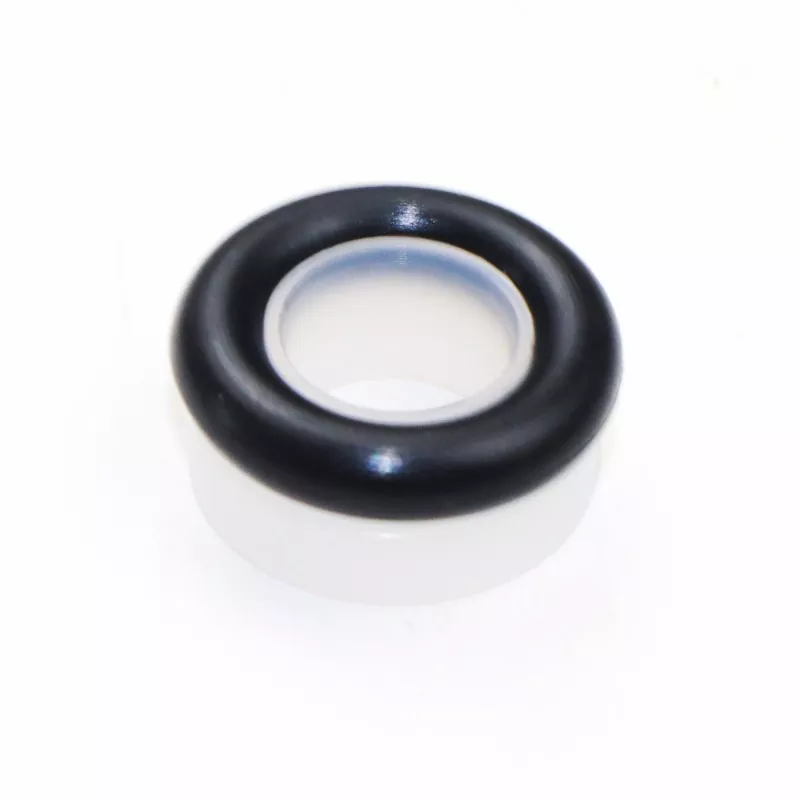

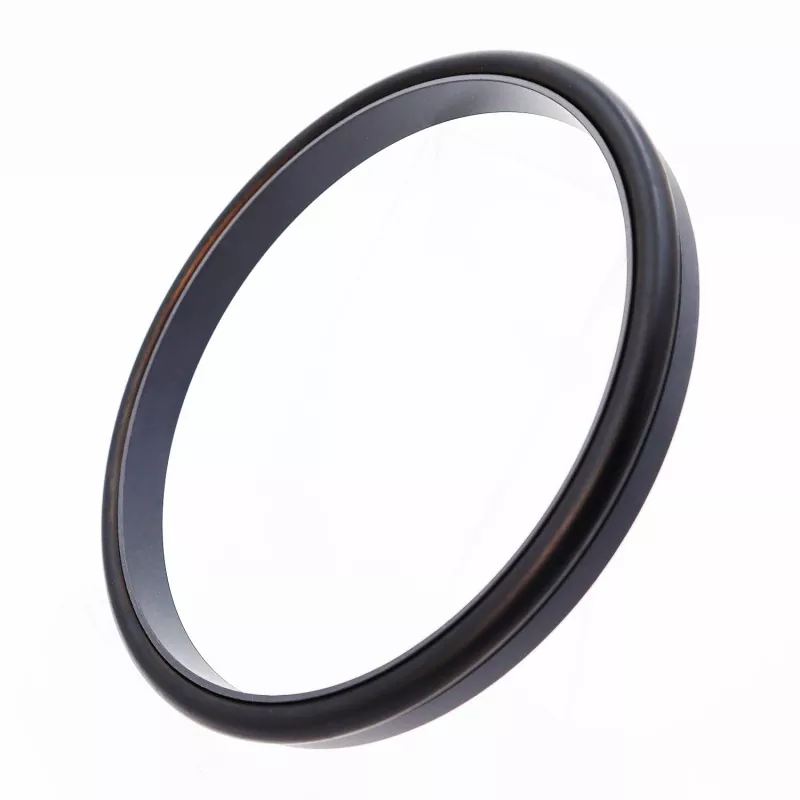

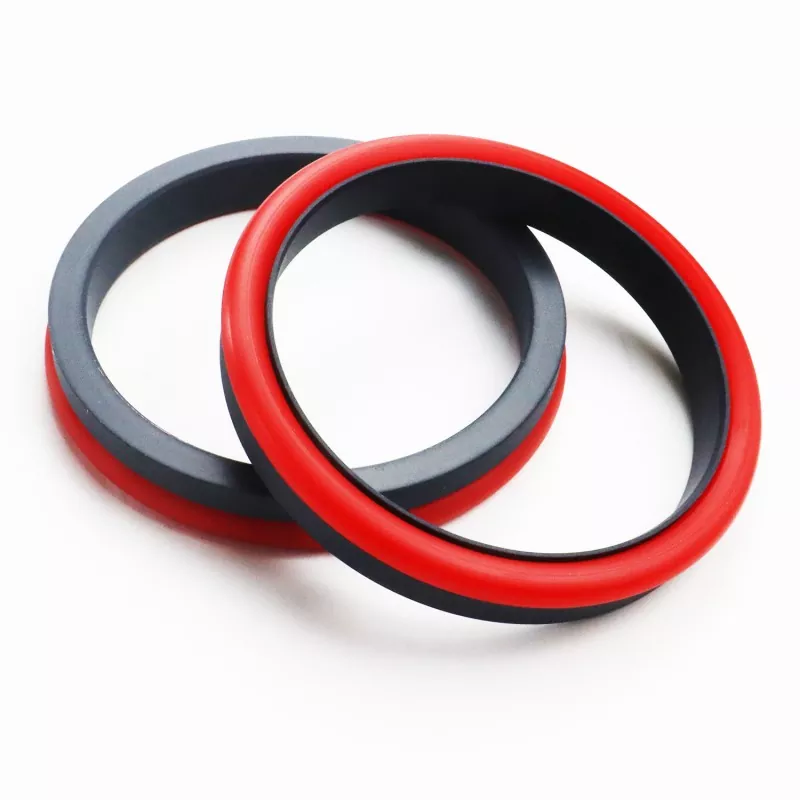

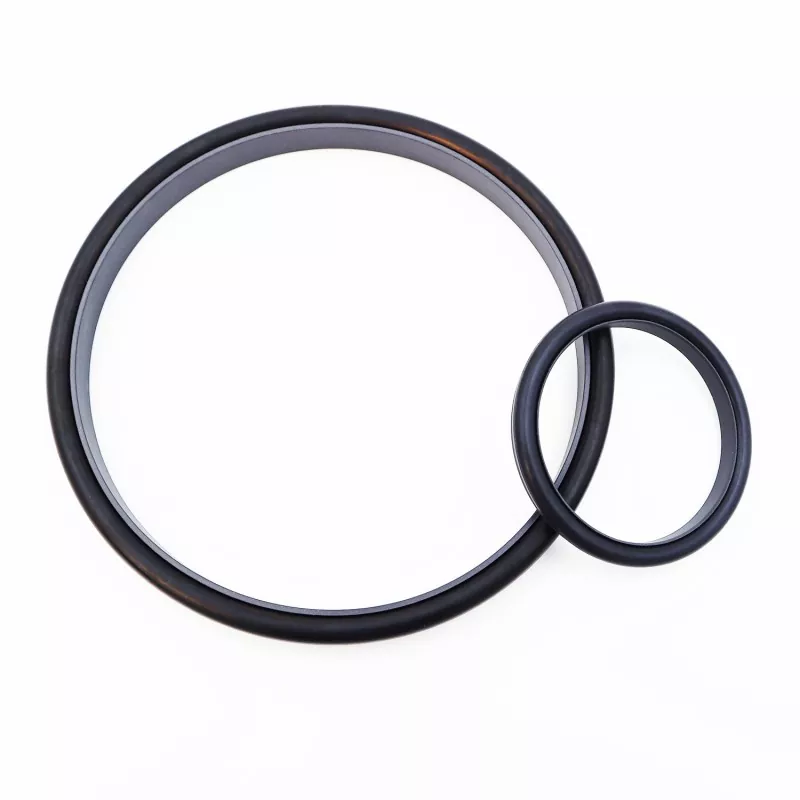

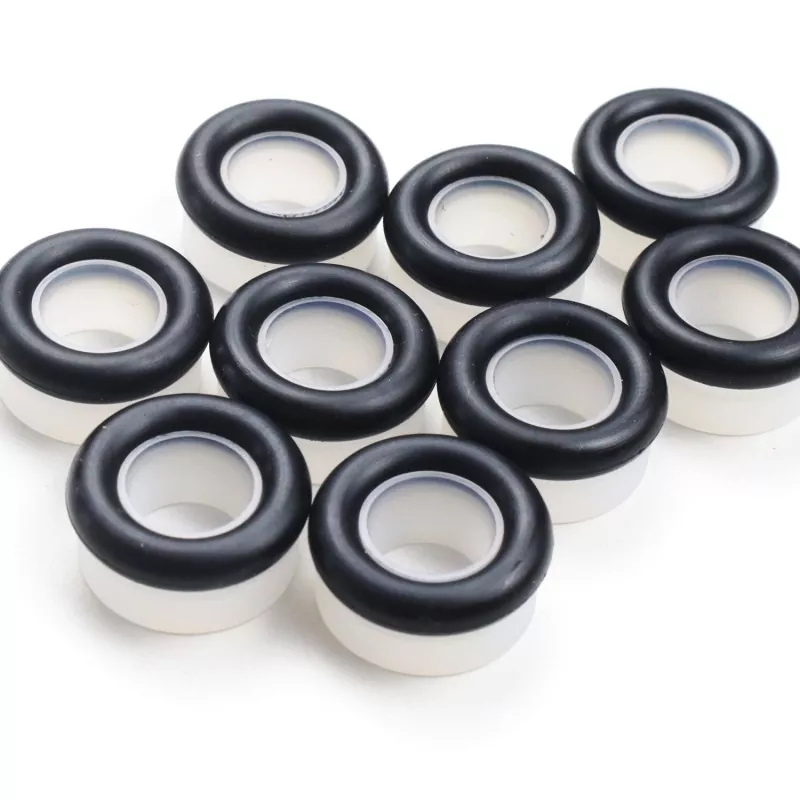

Etanșarea combinată în unghi drept întărită (etanșare ultra-înaltă/presiune hidraulică) constă dintr-un inel de etanșare în unghi drept întărit din PTFE și materialele sale compozite și un inel O. Este potrivit pentru etanșarea unidirecțională în mișcare hidraulică alternativă.
În funcție de tipul de inel O utilizat, acesta este disponibil în seriile RC08 și RC09 (compatibil cu inelele O din seria GB1235). Datorită grosimii optimizate a inelului de etanșare, acesta funcționează bine chiar și la presiunea apei sau alte medii cu vâscozitate scăzută.
Designul structural al inelului de etanșare ranforsat îmbunătățește și rezistența etanșării la presiune înaltă și ultra-înaltă. În general, nu este potrivit pentru instalarea în caneluri închise.
1. Frecare scăzută, rezistență scăzută la pornire, mișcare lină, frecare dinamică și statică egală, fără fluaj.
2. Durată lungă de viață, potrivită pentru etanșarea cu lubrifiere fără ulei.
3. Potrivit pentru etanșarea mediilor de înaltă presiune, ultra-înaltă presiune și cu vâscozitate scăzută, cum ar fi apa.
Valorile extreme nu ar trebui să apară simultan.
|
Presiune (MPa) |
Temperatura (°C) |
Viteza (m/s) |
Media |
|
≤200 |
-35 până la +100 (cu inel O NBR) |
≤6 |
Ulei hidraulic, fluide rezistente la foc (HFA/HFB), gaz etc. |
|
-20 până la +200 (cu inel O FKM) |
1. Materiale potrivite pentru inele O: cauciuc nitril butadien R01 (NBR), cauciuc fluor RO2 (FKM), etc.
2. Material inel de etanșare: material standard PTFE3, alte materiale opționale includ PTFE2, PTFE4 și alte materiale de înaltă performanță.

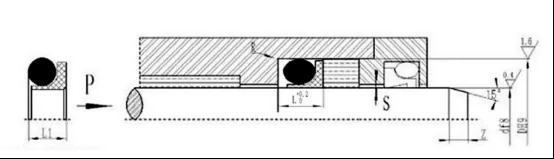

Model de comandă RC08—80x90,2x11,2—PTFE3—R01 Model-Diametru tijă x Diametru canelură x Lățime canelură-Cod material
Tabelul cu specificații și parametri RC08
Poate produce produse de orice dimensiune enumerate în tabelul cu specificații
|
Standard df8 RCO8 |
Sarcina usoara df8 RCO8-Q |
Sarcina mare df8 RC08-Z |
Diametrul canelurii D H9 |
Lățimea canelurii L+0,2 |
Înălțimea etanșării L1 |
Colțuri rotunjite Rmax |
Joc radial Smax |
Teşitură Zmin |
Diametrul firului O-ring dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17,9 |
-- |
d+3,6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17,9 |
18~39,9 |
-- |
d+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~108,9 |
5~17,9 |
d+6,8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109~629 |
18~39,9 |
d+10,2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108,9 |
d+13,4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
d+16,0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Nota:1. Vă rugăm să consultați compania noastră dacă este necesar un sistem cu caneluri închise.
2. Presiune > 60MPa, toleranță de potrivire H8/f8 rădăcină, etanșare de ultra-înaltă presiune Smax < 0,05.
