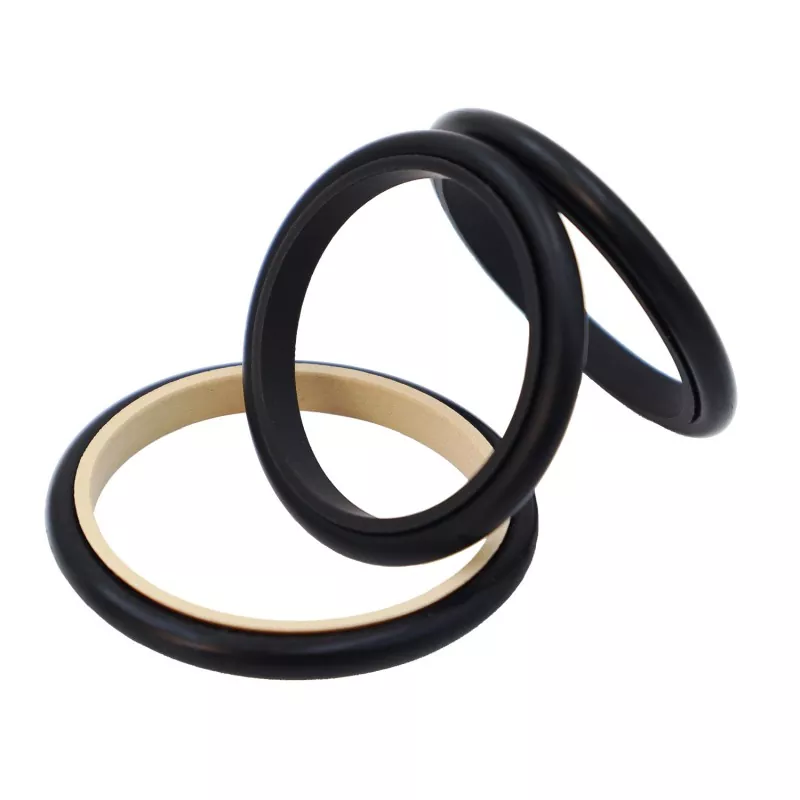

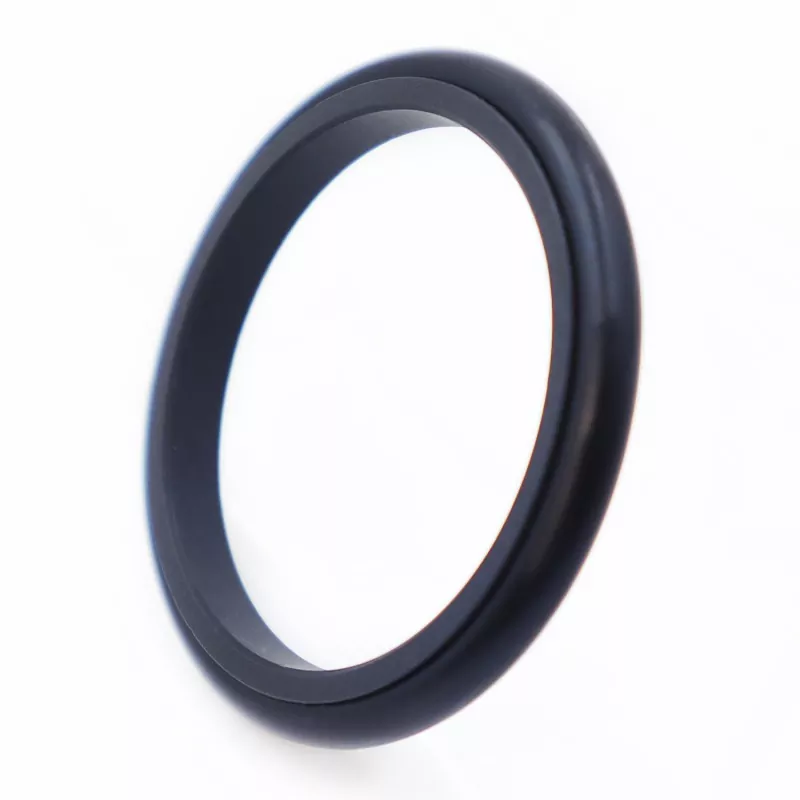

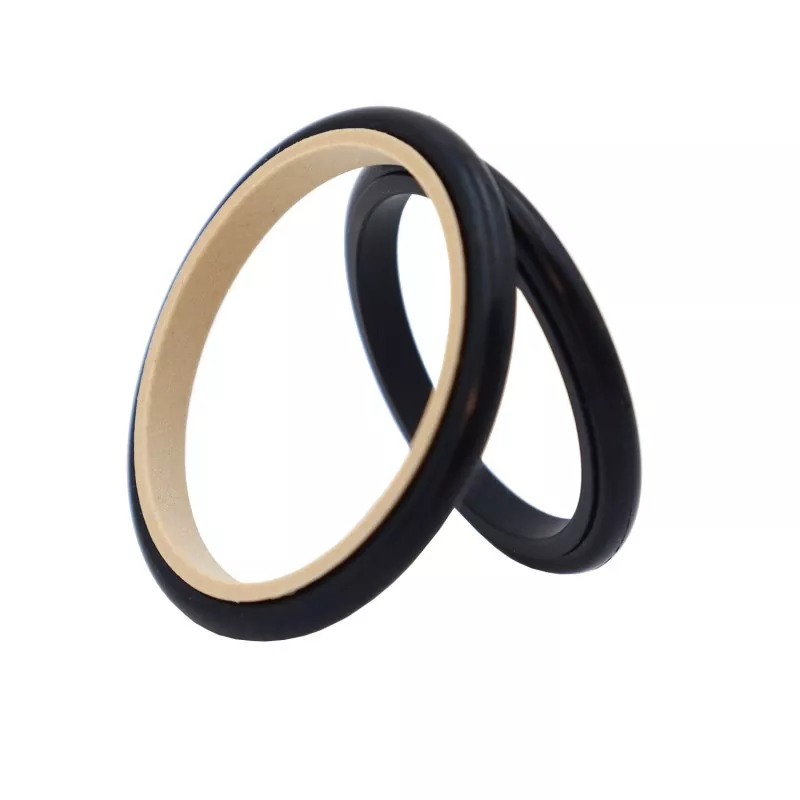

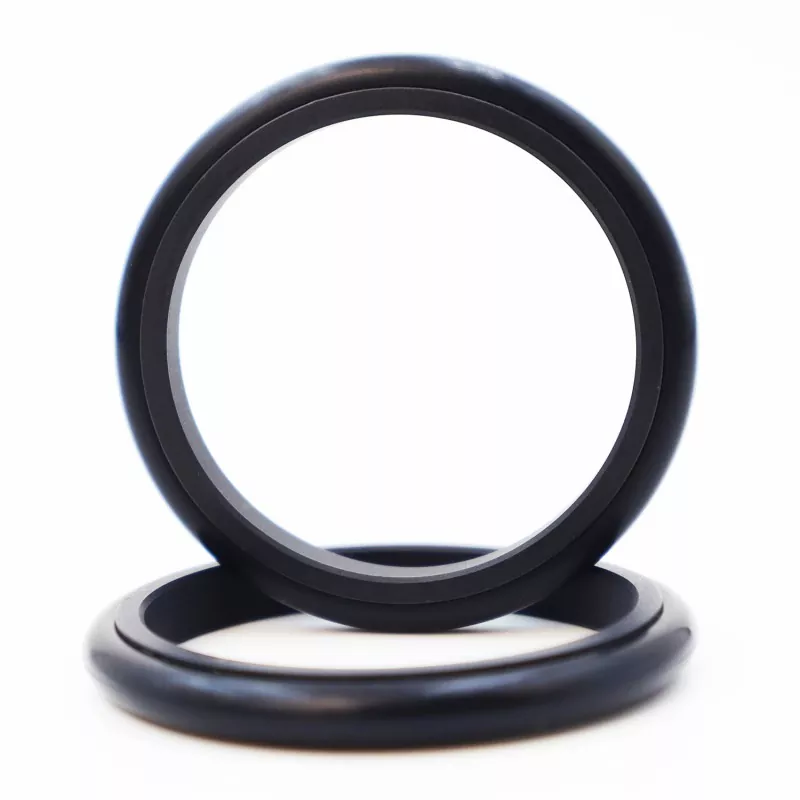

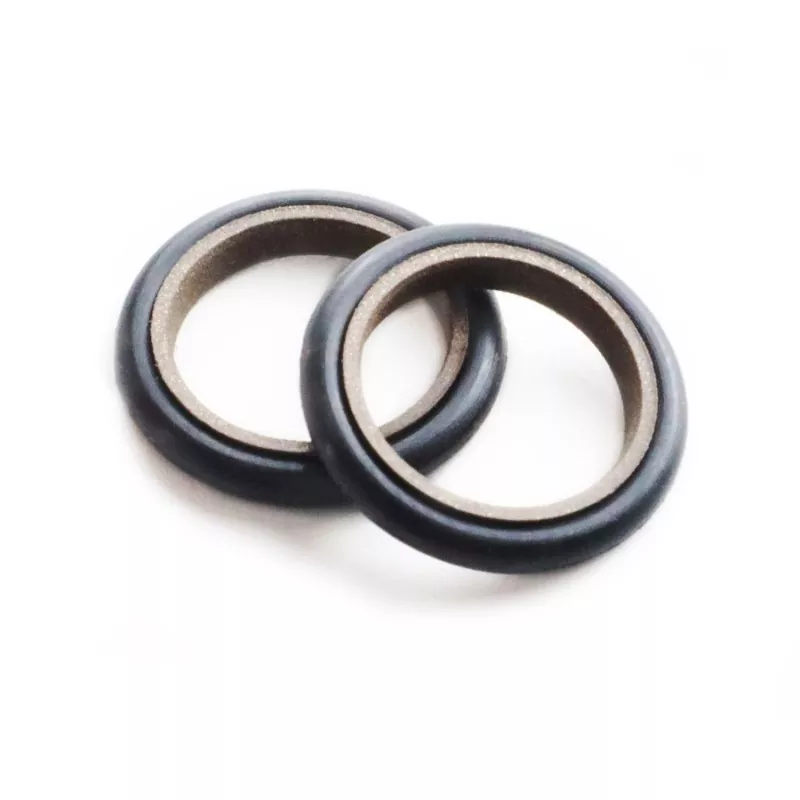

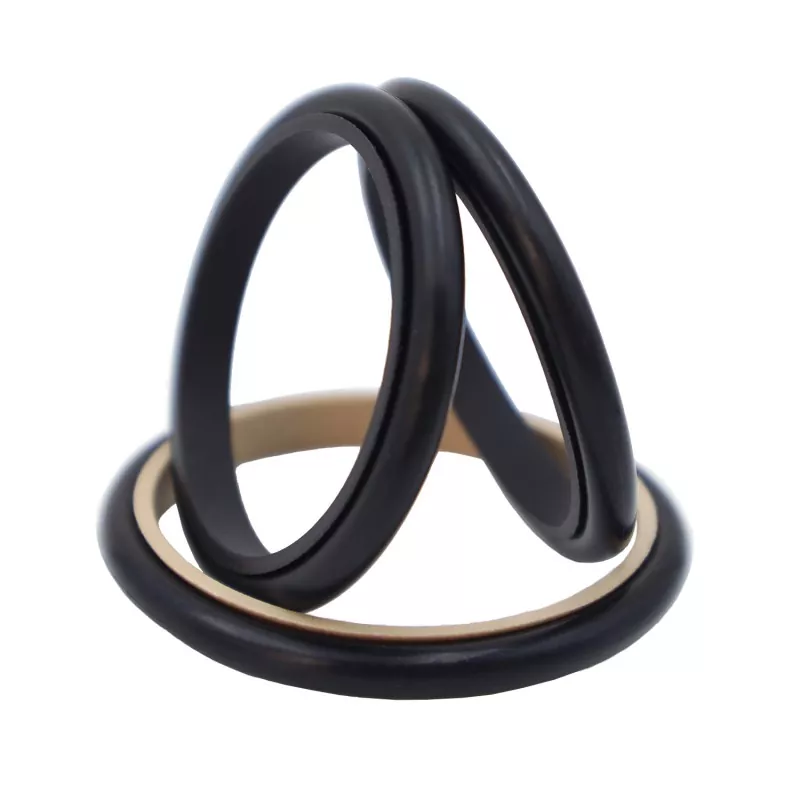

Garnitura combinată a capacului constă dintr-un inel de etanșare în formă de capac din PTFE și un inel O din cauciuc, conceput pentru etanșarea la presiune bidirecțională în aplicații hidraulice și pneumatice alternative. Inelul O oferă forță radială și compensează uzura inelului de etanșare; inelul de etanșare are un design cu buze subțiri, care oferă capabilități excelente de compensare de urmărire, rezultând performanțe superioare de etanșare. Este compatibil cu canelurile standard pentru inele O-ring GB1235. Pentru diametrele tijei mai mici de 30 mm, trebuie utilizat un design cu canelură de tip despicat (deschis).
Această etanșare este potrivită atât pentru condițiile de funcționare hidraulice, cât și pentru cele pneumatice și acceptă etanșarea sub presiune bidirecțională. Oferă avantaje precum frecare scăzută, rezistență minimă la rupere, funcționare lină fără alunecare, adecvare pentru lubrifiere fără ulei și o durată lungă de viață. Necesită spațiu minim de instalare și permite dezasamblarea și întreținerea ușoară.
Notă de selecție: Pentru aplicații cu diametre de tijă de 30 mm sau mai puțin, se recomandă utilizarea unei caneluri de tip despicat (deschis) pentru instalare.
1. Potrivit atât pentru aplicații hidraulice, cât și pneumatice; suportă etanșarea la presiune bidirecțională.
2. Frecare scăzută, rezistență minimă la rupere și mișcare lină; frecare dinamică și statică egală; fără stick-slip.
3. Durată lungă de viață; potrivit pentru aplicații de lubrifiere fără ulei.
4. Design compact; instalare și întreținere ușoară.
Valorile limită nu trebuie să apară simultan.
|
Presiune (MPa) |
Temperatura (°C) |
Viteza (m/s) |
Media |
|
≤20 |
-35 până la +100 (cu inel O NBR) |
≤6 |
Ulei hidraulic pe bază de minerale, fluide rezistente la foc (HFA/HFB), gaze etc. |
|
-20 până la +180 (cu inel O FKM) |
1. Materialele pentru inelul O însoțitor includ: cauciuc nitrilic R01 (NBR), cauciuc fluor R02 (FKM) etc.
2. Material inel de etanșare: Material standard PTFE3; materialele alternative includ PTFE1, PTFE2 și PTFE4.
Model de comandă: RC13—80-PTFE3—R01 sau SPNC-80-PTFE3—R01
RC13/SPNC - Model 80 - Diametrul arborelui dPTFE3 - Cod material PTFE R01 - Cod material inel O
Produsele pot fi fabricate în orice dimensiune enumerată în tabelul cu specificații.
|

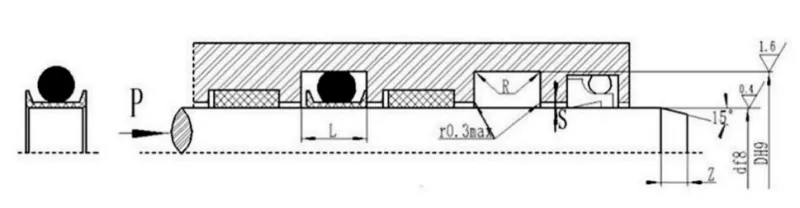

Gama de diametre a arborelui d f8 |
Diametru canelura D H9 |
Lățimea canelurii L+0,2 |
Raza colțului Rmax |
Jocul radial Smax |
Teşitură Zmin |
Diametrul firului O-ring d0 |
|
|
Pentru aplicații hidraulice |
Pentru aplicații pneumatice și hidraulice cu frecare redusă |
||||||
|
3~10 |
d+3 |
d+3,5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4,6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6,6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10,6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15,6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
