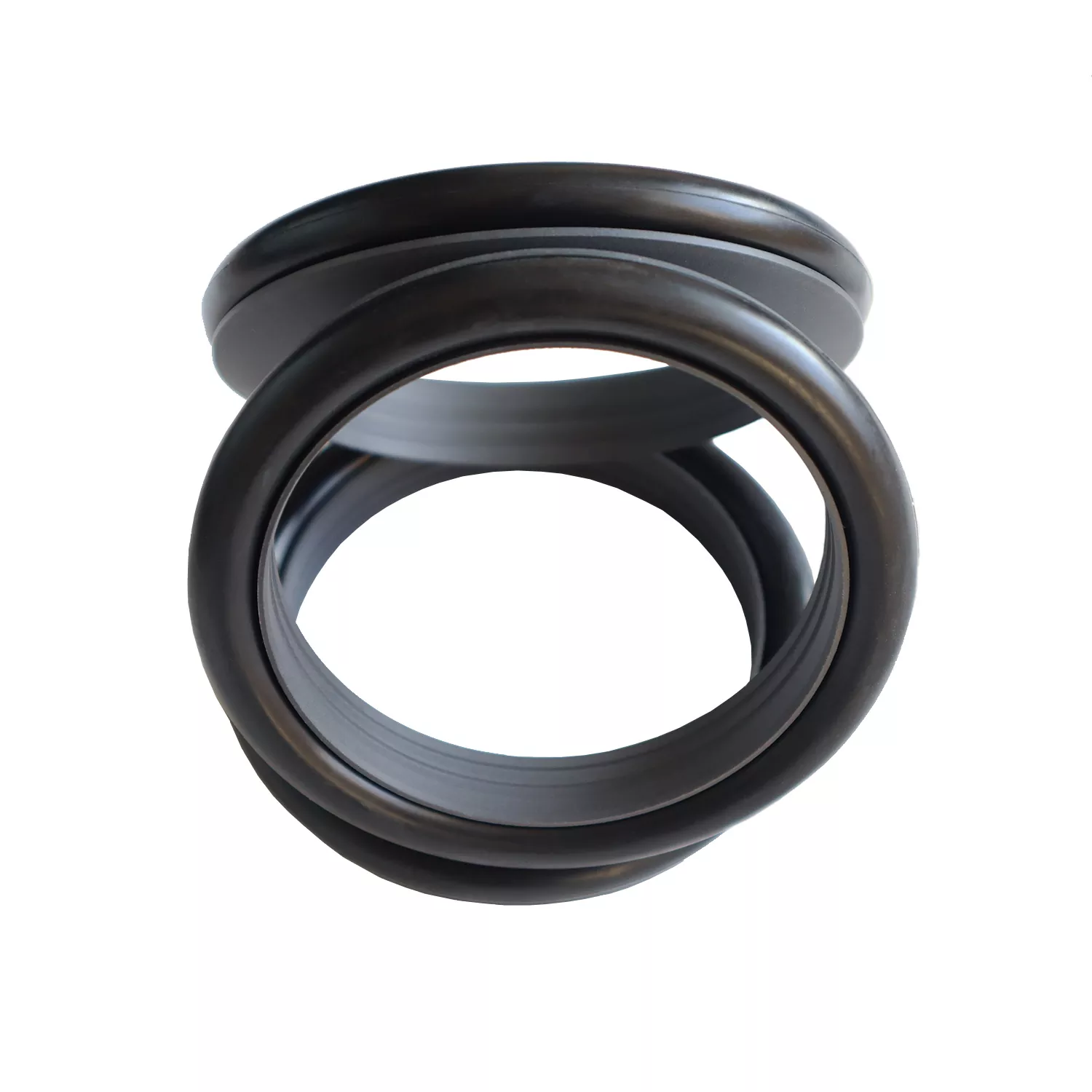

Etanșare combinată tip picior

În calitate de producător specializat în etanșări de înaltă presiune, Ruichen Sealing oferă „Etanșarea combinată de tip picior”. Inelul de etanșare are o structură cu buze subțiri care oferă capabilități excelente de compensare dinamică. Suprafața sa unică de etanșare în formă de picior - care încorporează o canelură în formă de pană - îmbunătățește rezistența la contaminare și reduce frecarea; acest design specializat mărește semnificativ rezistența la presiune, făcându-l potrivit pentru aplicații de înaltă presiune și ultra-înaltă presiune. Notă: Această etanșare nu este potrivită pentru instalarea în caneluri închise.

Salutăm întrebările privind selecția și comenzile în vrac de la cumpărătorii de echipamente de inginerie.

Ce este un sigiliu combinat de tip picior?

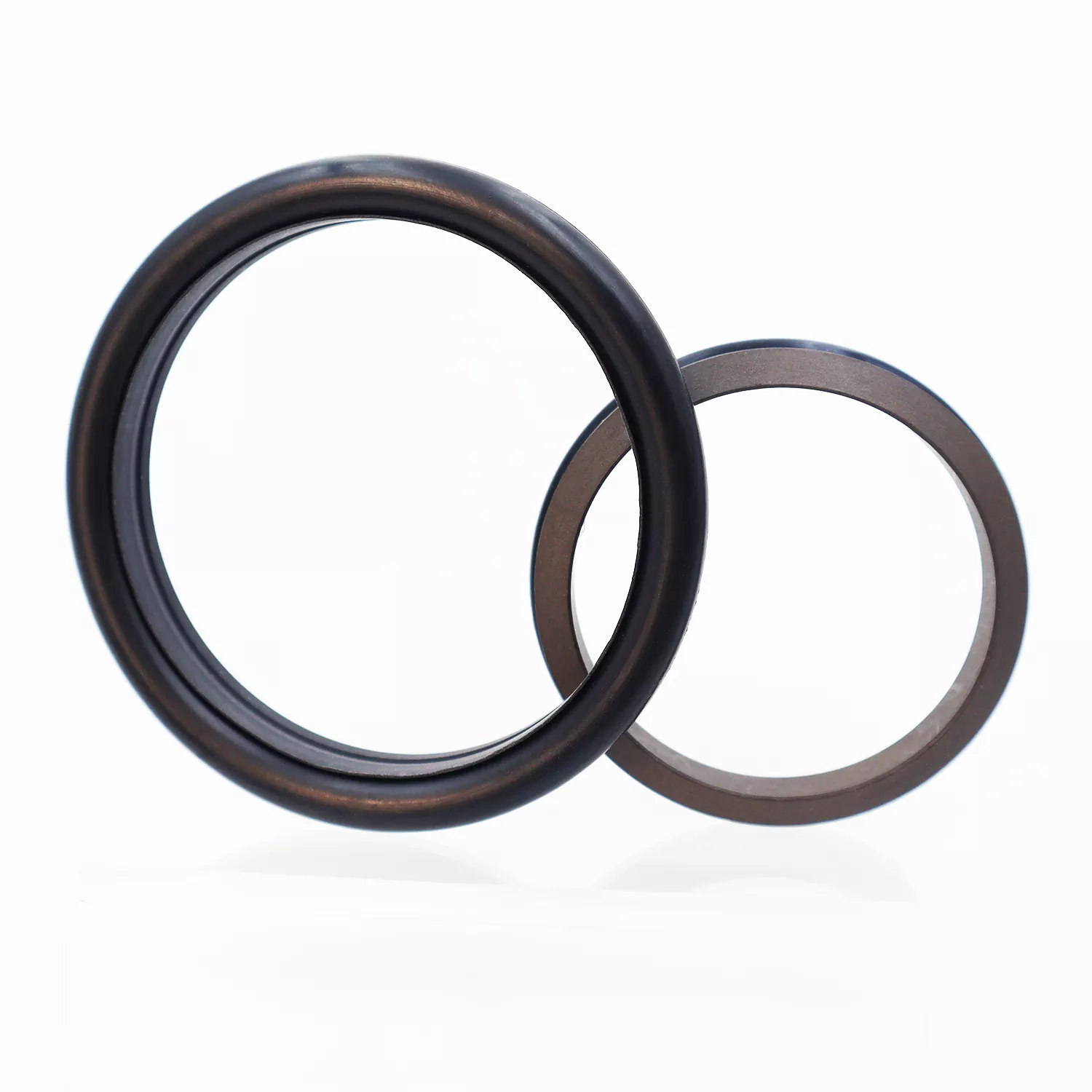

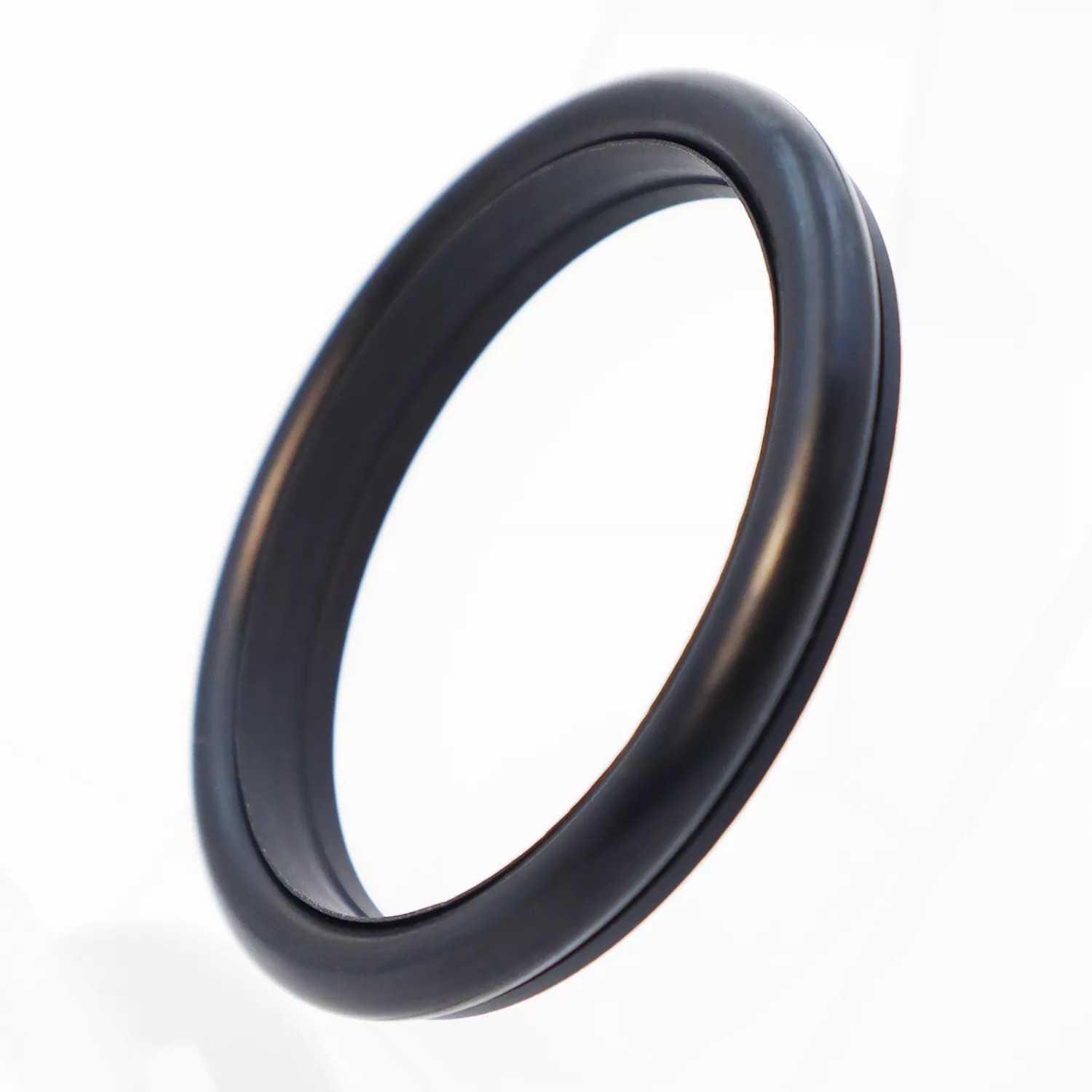

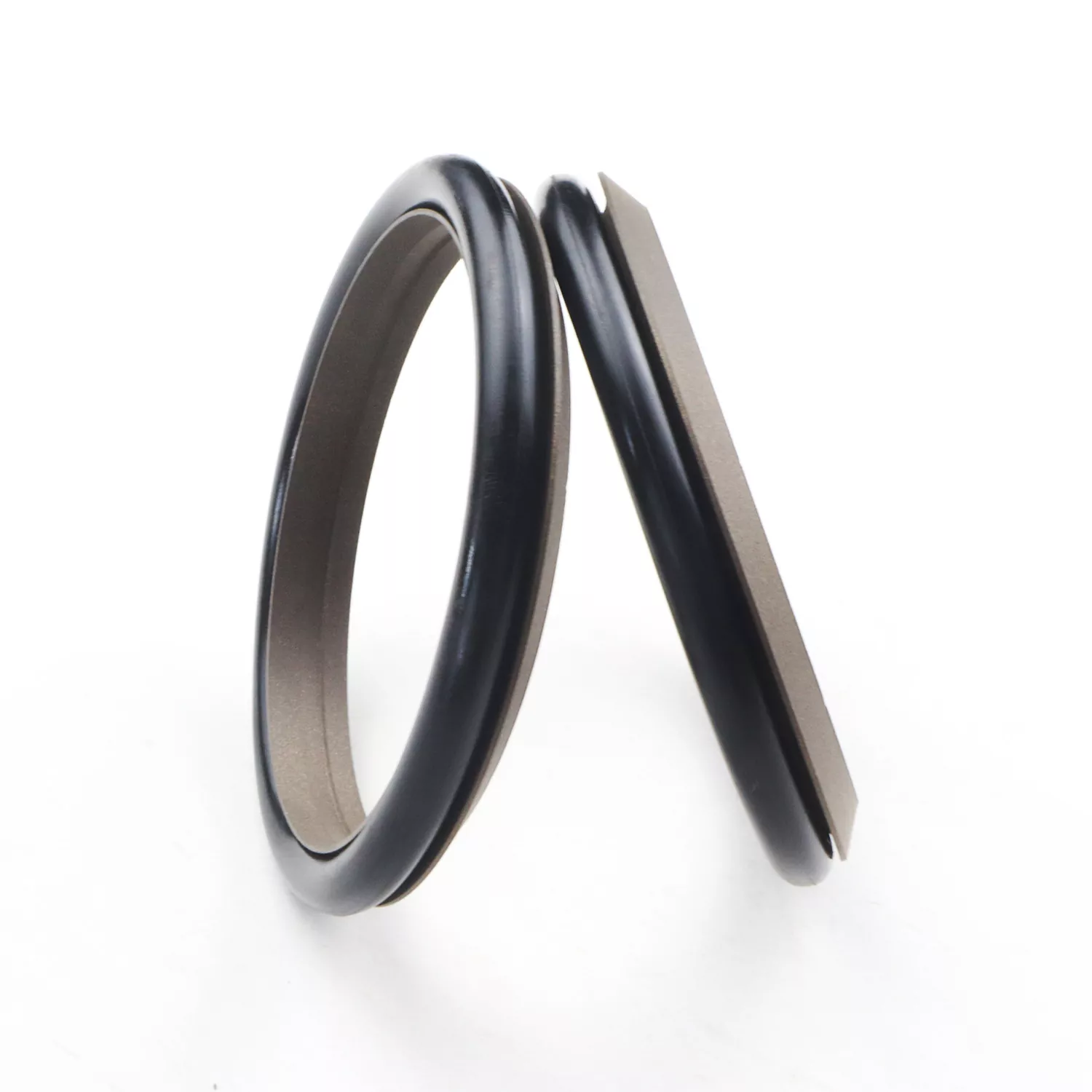

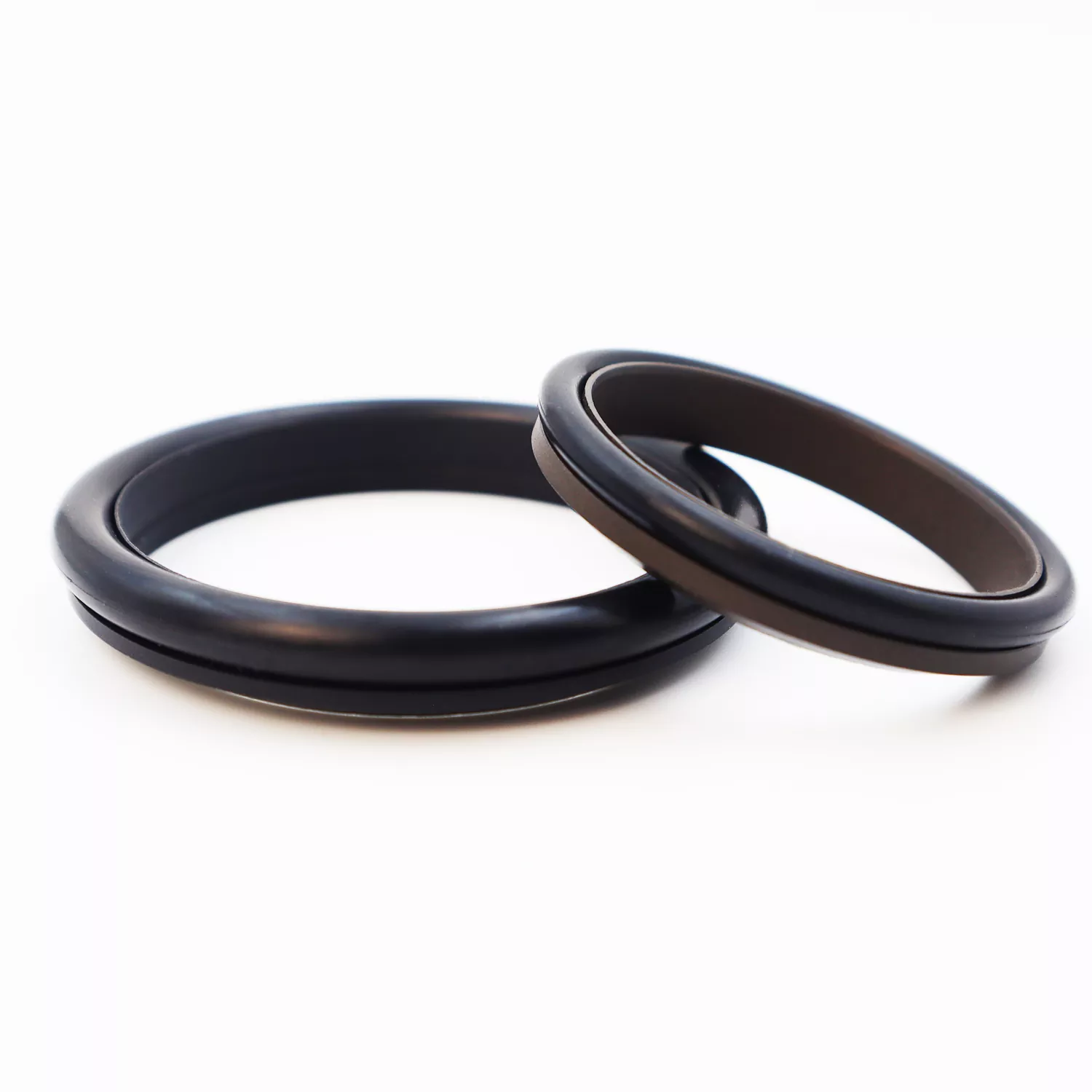

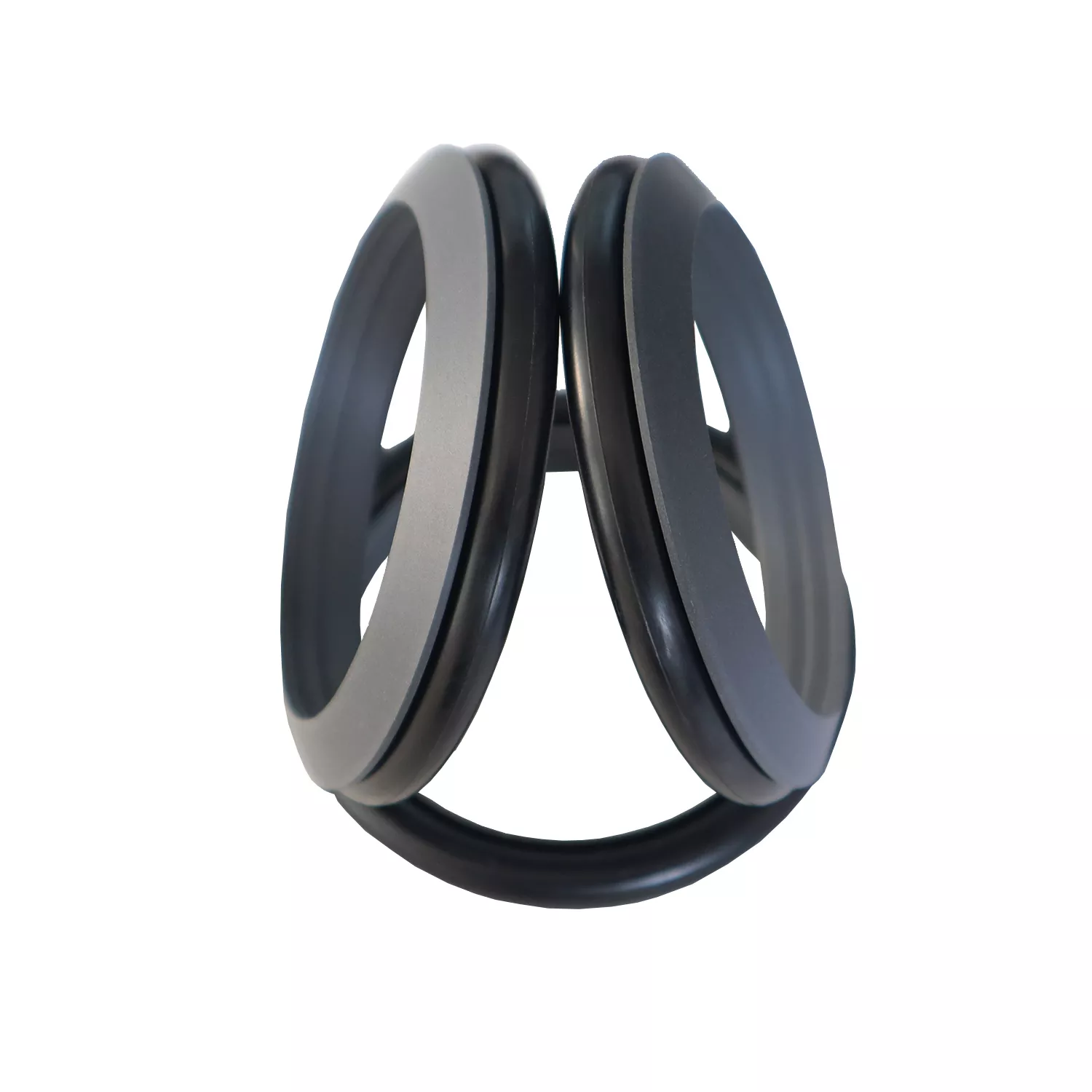

Etanșarea combinată de tip picior constă dintr-un inel de etanșare în formă de picior (din PTFE sau compozite PTFE) asociat cu un inel O de cauciuc; este proiectat pentru etanșarea cu acțiune simplă în aplicații hidraulice și pneumatice alternative.

Este clasificat în seria RC03 și seria RC04 (care utilizează inele O din seria GB1235) pe baza inelului O însoțitor. Inelul de etanșare are un design cu buze subțiri care oferă o compensare dinamică superioară, rezultând o performanță de etanșare excelentă. Canelura în formă de pană de pe suprafața de etanșare în formă de picior îmbunătățește integritatea etanșării și rezistența la contaminare, reducând în același timp frecarea. Designul structural îmbunătățește, de asemenea, capacitățile de manipulare a presiunii ale garniturii. În general, nu poate fi instalat în caneluri închise.

Caracteristicile produsului

1. Potrivit atât pentru aplicații hidraulice cât și pneumatice

2. Performanță excelentă de etanșare atât în ​​medii de înaltă presiune, cât și de joasă presiune

3. Frecare scăzută; rezistență minimă la pornire și mișcare lină; frecare dinamică și statică egală; fără efect stick-slip

4. Durată lungă de viață; potrivit pentru aplicații de lubrifiere fără ulei

5. Capabil să gestioneze cerințele de etanșare la presiune înaltă și ultra-înaltă

Condiții de funcționare aplicabile

Valorile limită nu trebuie să apară simultan.

Selectia materialelor

1. Materialele compatibile pentru inele O includ: cauciuc nitrilic RO1 (NBR), cauciuc fluor RO2 (FKM), etc.

2. Material inel de etanșare: Material standard PTFE3; alte opțiuni disponibile includ PTFE2, PTFE4 și alte materiale de înaltă performanță.

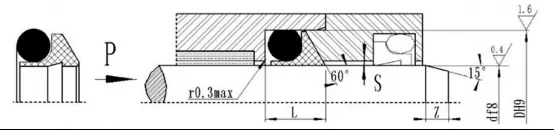

Exemplu de comanda

Model de comandă: RC03—80x89x10-PTFE3-R01

Model - Diametrul tijei x Diametrul canelurii x Lățimea canelurii  PTFE3 - Cod material PTFE modificat  R01 - Cod material inel O

Tabel cu specificații

1. Tabel cu specificații RC03

Produsele pot fi fabricate în orice dimensiune enumerată în tabelul cu specificații.

Note: 1. Pentru presiuni >60 MPa, utilizați o toleranță de potrivire H8/f8 la zona bazei etanșării; pentru etanșare la presiune ultra-înaltă, Smax < 0,05.

2. Vă rugăm să consultați biroul dacă este necesară o structură cu caneluri închise.

2. Tabel de specificații RC04

Compatibil cu inele O GB1235; pot fi fabricate produse de orice dimensiune enumerate în tabelul cu specificații.
