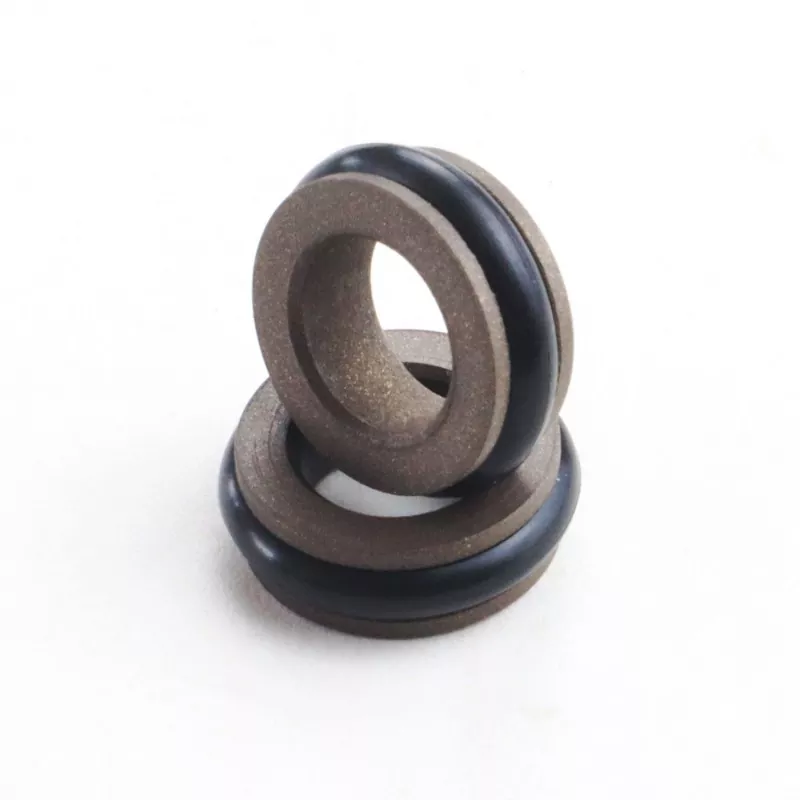

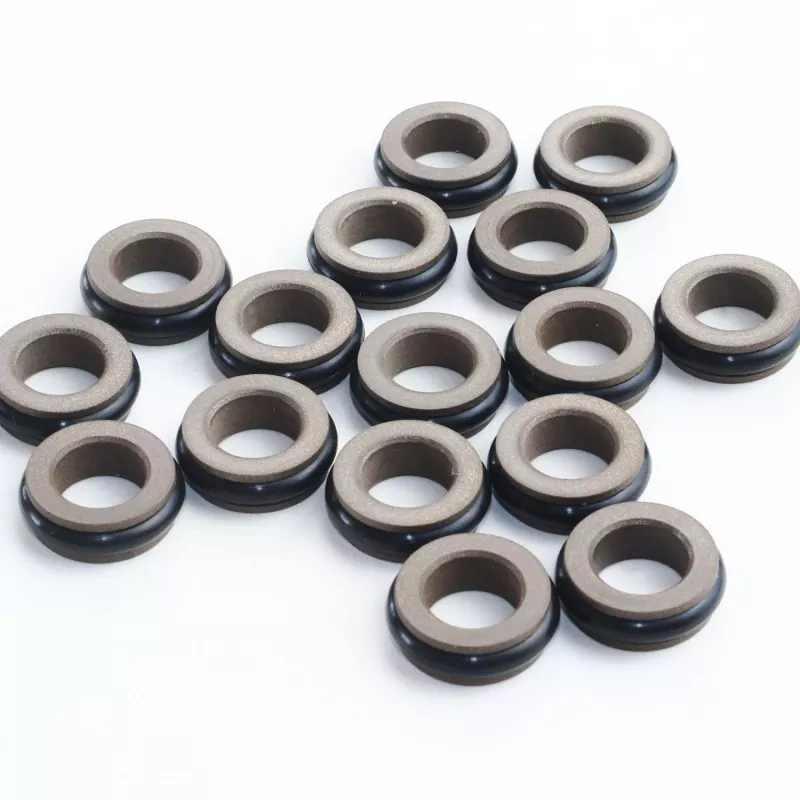

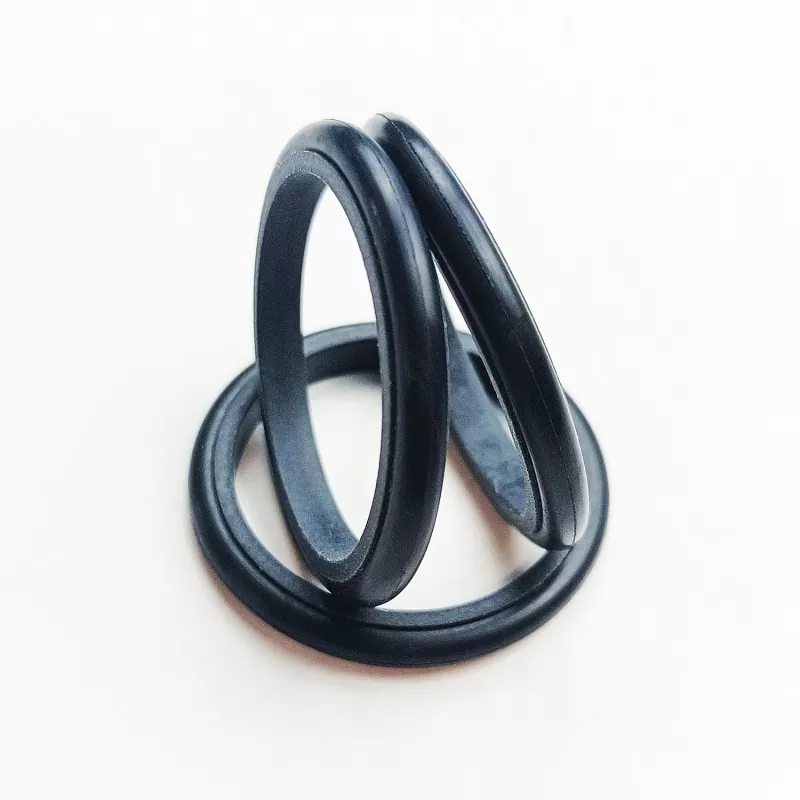

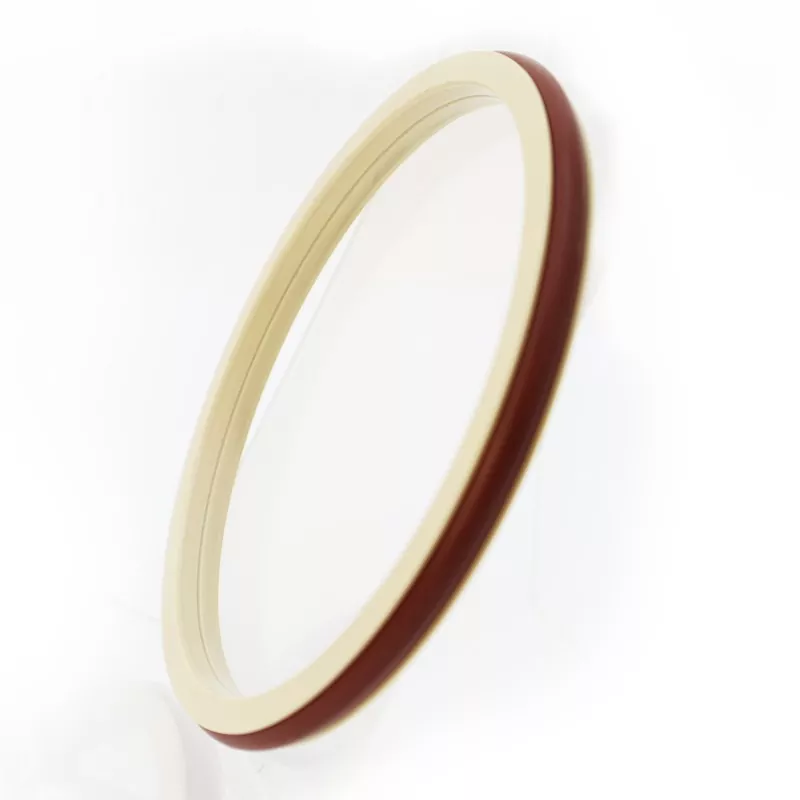

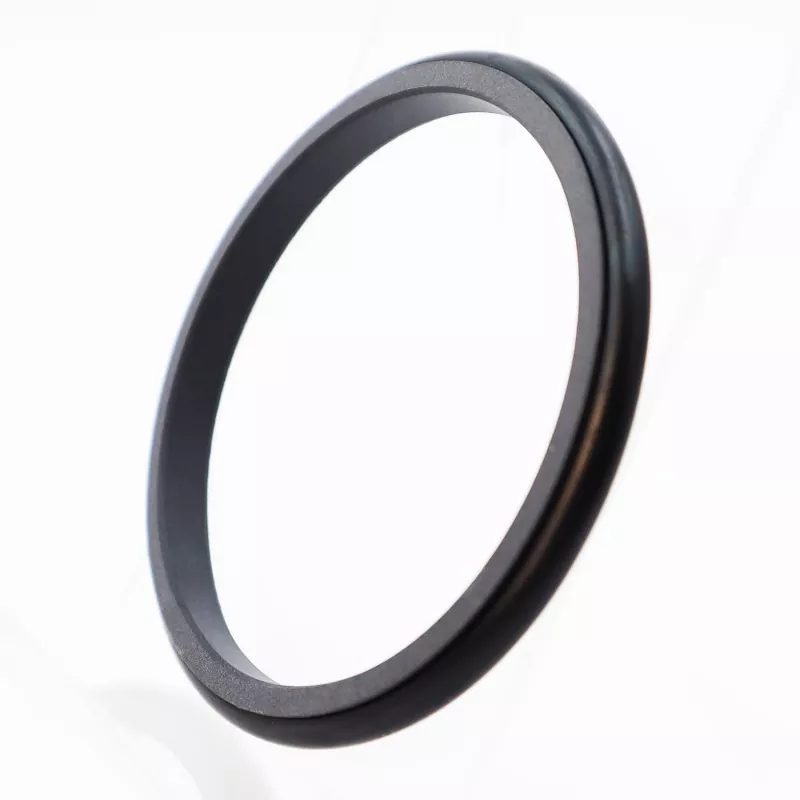

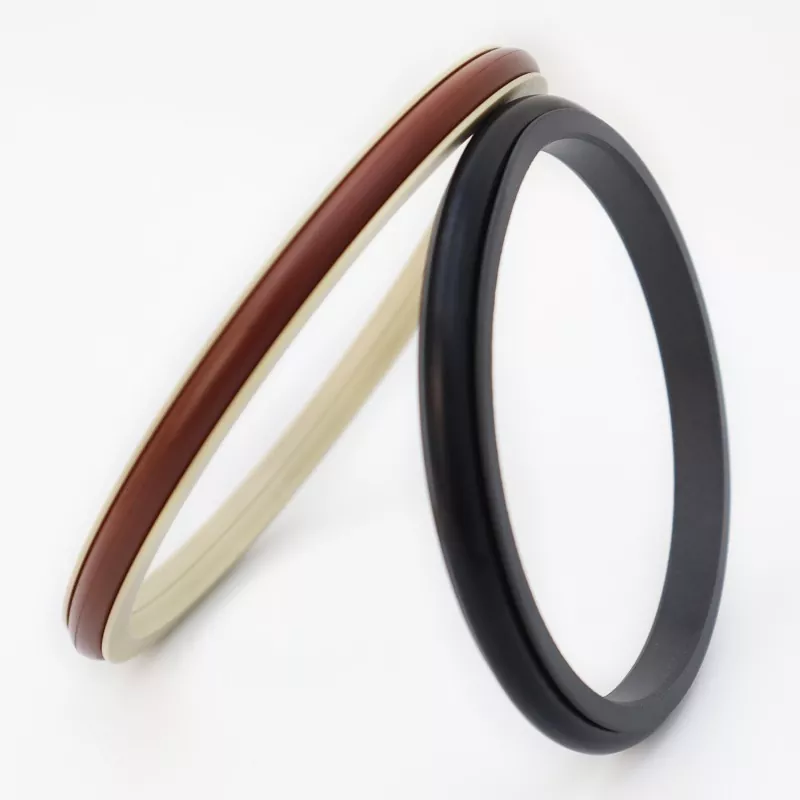

Garnitura combinată de tip C constă dintr-un inel de etanșare în formă de C din PTFE și materialul său compozit și un inel O. Este potrivit pentru etanșarea sub presiune bidirecțională în mișcări alternative hidraulice și pneumatice. Este disponibil în seriile RC06 și RC07 (compatibil cu inelele O din seria GB1235) în funcție de inelul O potrivit. Datorită designului cu buze subțiri a inelului de etanșare, acesta are o bună capacitate de compensare de urmărire, rezultând o performanță de etanșare excelentă. Structura simetrică a etanșării de tip C permite etanșarea sub presiune bidirecțională.
1. Potrivit atât pentru aplicații hidraulice cât și pneumatice.
2. Performanță excelentă de etanșare atât pentru aplicații de înaltă, cât și de joasă presiune.
3. Frecare scăzută, rezistență scăzută la pornire, funcționare lină, frecare dinamică și statică egală și fără fluaj.
4. Durată lungă de viață; potrivit pentru etanșarea cu lubrifiere fără ulei.
5. Potrivit pentru etanșarea sub presiune bidirecțională.
Valorile extreme nu ar trebui să apară simultan.
|
Presiune (MPa) |
Temperatura (°C) |
Viteza (m/s) |
Media |
|
≤100 |
-35 până la +100 (cu inel O NBR) |
≤6 |
Ulei hidraulic, fluide rezistente la foc (HFA/HFB), gaz etc. |
|
-20 până la +180 (cu inel O FKM) |
1. Materiale potrivite pentru inele O: cauciuc nitril butadienă RO1 (NBR), cauciuc fluor RO2 (FKM), etc.
2. Material inel de etanșare: material standard PTFE3, alte materiale opționale includ PTFE2, PTFE4 și alte materiale de înaltă performanță.

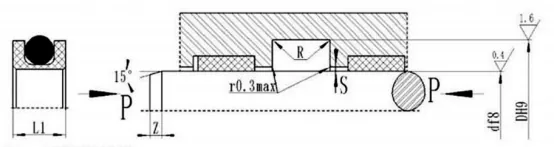

Modelul de comandă RC06-80x89.9x9.2-PTFE3—R01
Model-Diametrul tijei x Diametrul canelurii x Lățimea canelurii PTFE3 - Cod material PTFE modificat R01 Material inel O
Poate produce produse de orice dimensiune enumerate în tabelul cu specificații.
|
d f8 Standard RC06 |
d f8 RC06-Q pentru utilizare ușoară |
d f8 RC06-Z pentru sarcini grele |
D H9 |
L+0.2 |
L1 |
Rmax |
Smax |
Zmin |
d0 |
|
|
＜20MPA |
<40MPA |
|||||||||
|
-- |
4~17,9 |
-- |
d+3,6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17,9 |
18~39,9 |
-- |
d+5,0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~106,9 |
4~17,9 |
d+6,6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106,9 |
107~630,9 |
18~39,9 |
d+9,9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630,9 |
631~999 |
40~106,9 |
d+13,0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630,9 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
d+18,5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Nota: 1. Pentru diametrele arborelui ≤ 70 mm, sunt recomandate garniturile cu caneluri deschise. Pentru instalarea etanșărilor integrale (închise) pentru caneluri, consultați ghidul de instalare.
2. Pentru presiune > 40MPa, zona rădăcinii Smax a garniturii trebuie să utilizeze o toleranță de potrivire H8/f8.
Inelul O potrivit GB1235 Poate produce produse de orice dimensiune enumerate în tabelul cu specificații.
|
Gama de diametre a arborelui d f8 |
Diametrul canelurii D H9 |
Lățimea șanțului L+0,2 |
Înălțimea etanșării L1 |
Colțuri rotunjite Rmax |
Joc radial Smax |
Teşitură Zmin |
Diametrul firului O-ring d0 |
|
|
＜20MPA |
<40MPA |
|||||||
|
5~21 |
d+4,5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6,5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10,4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Exemplu de comandă RC07—80*90,4*9,8-PTFE3-R01
