Sigiliu combinat triunghiular

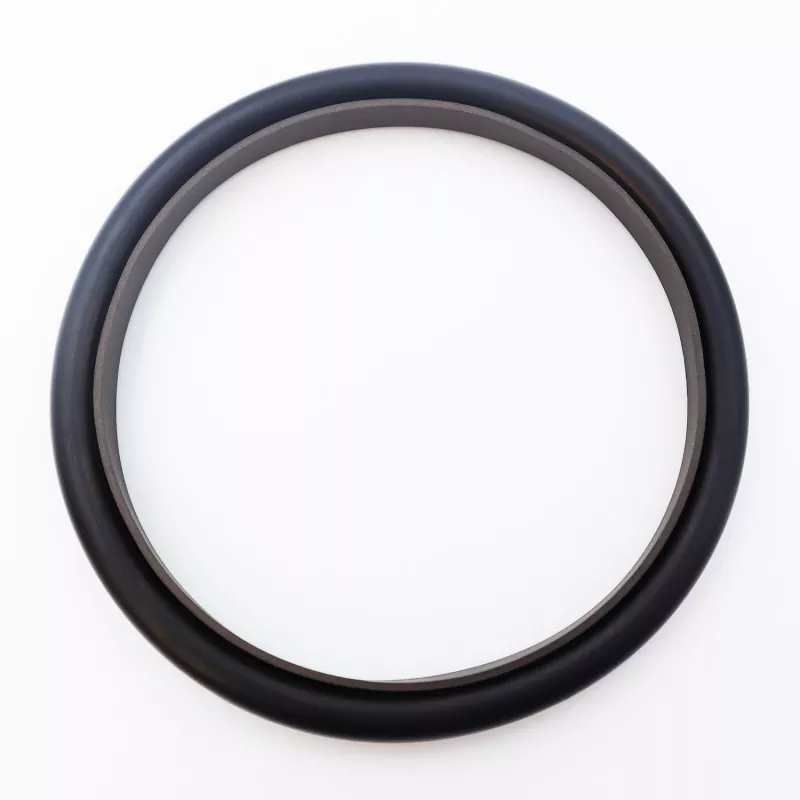

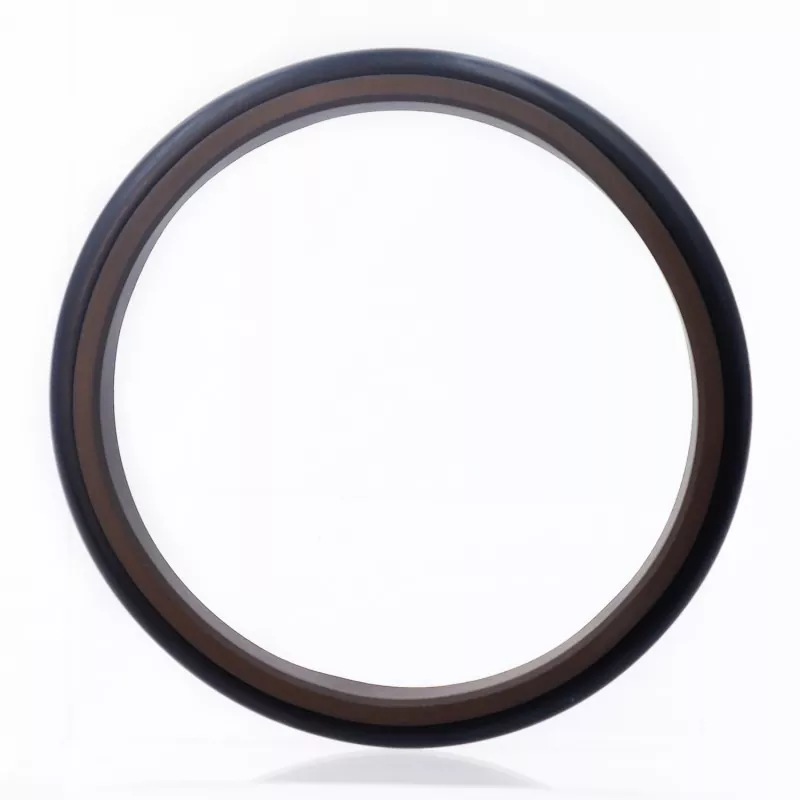

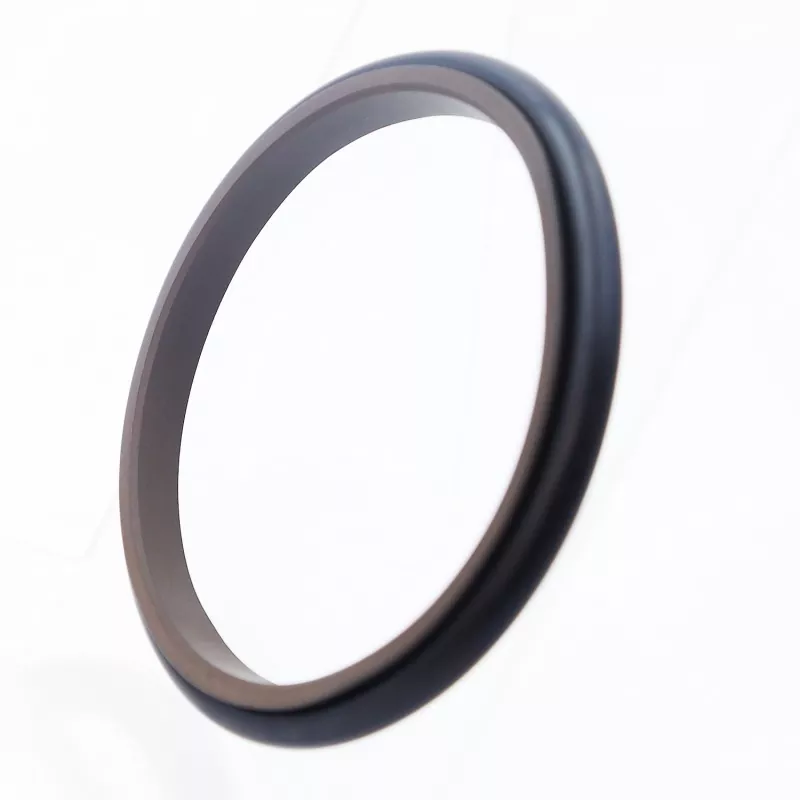

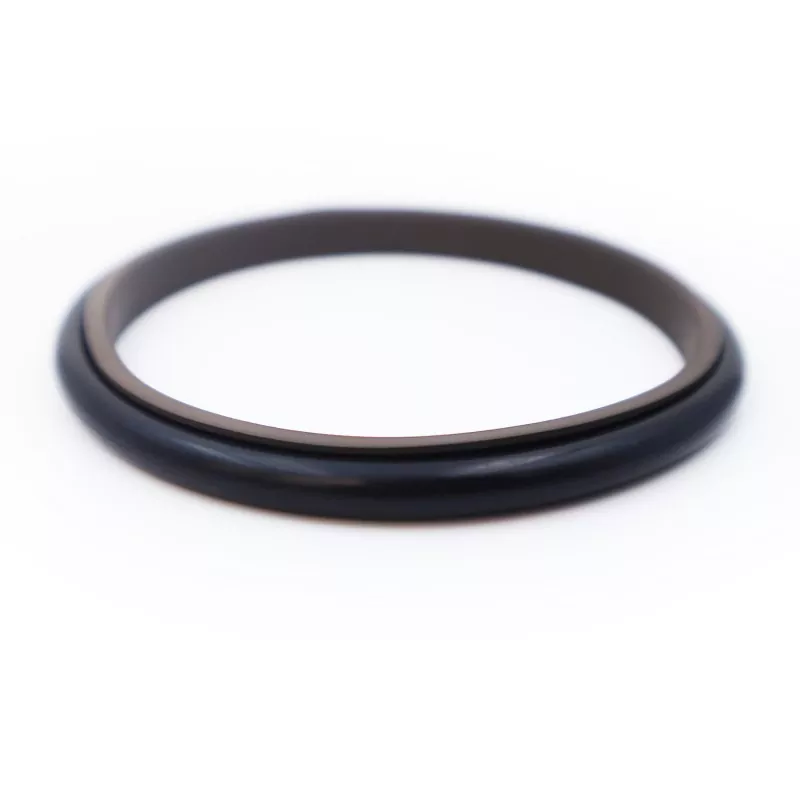

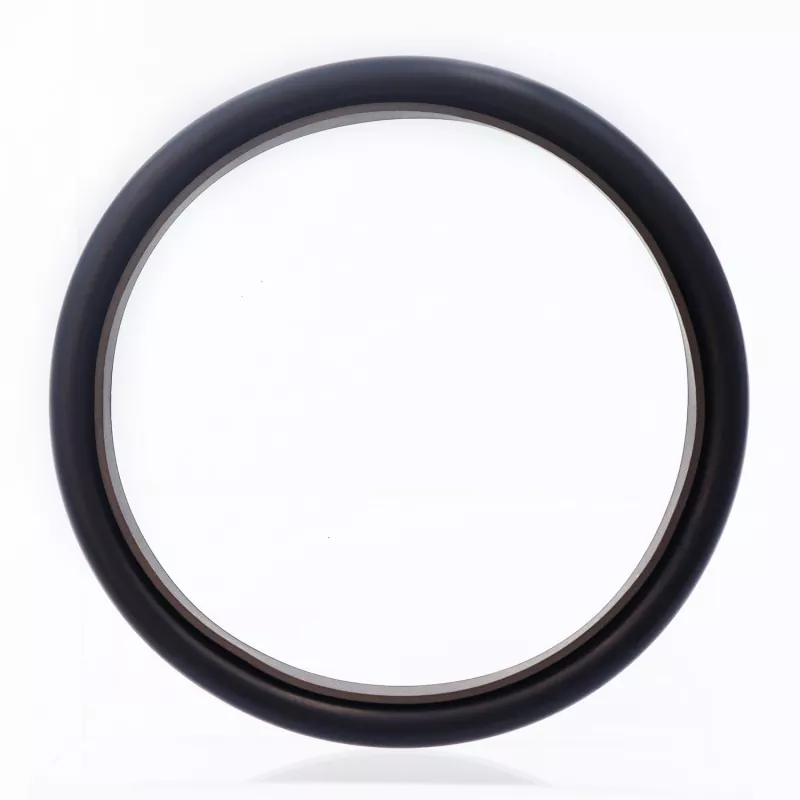

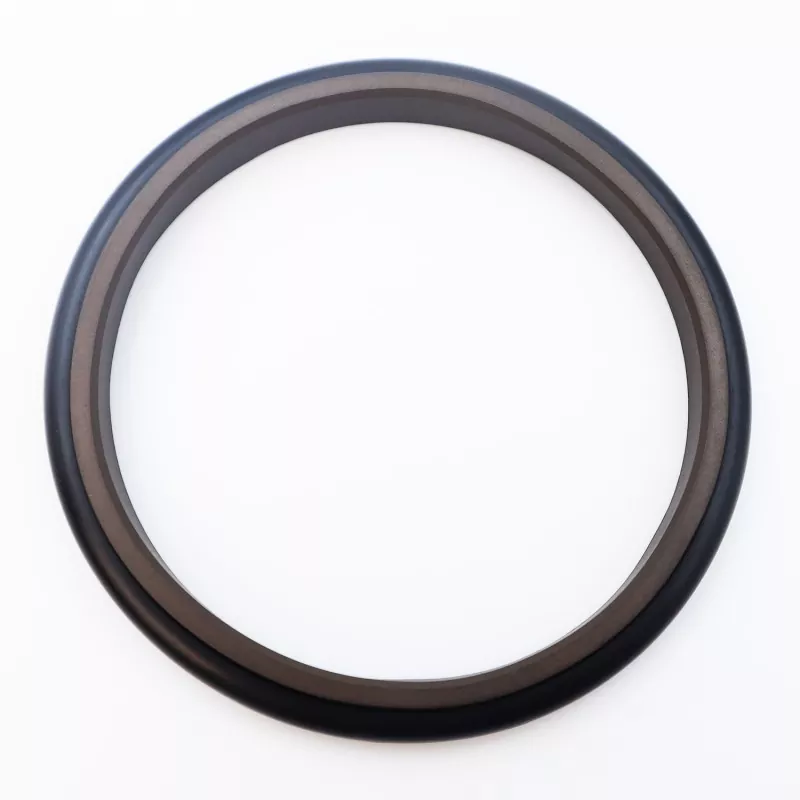

Garnitura combinată triunghiulară constă dintr-un inel de etanșare triunghiular PTFE și un inel O de cauciuc; este proiectat pentru etanșarea sub presiune cu acțiune simplă în aplicații hidraulice și pneumatice cu piston. Inelul O oferă forță radială și compensează uzura inelului de etanșare. Datorită designului cu buze subțiri al inelului de etanșare, acesta oferă o compensare excelentă de urmărire și performanță de etanșare. Pentru diametrele tijei mai mici de 30 mm, trebuie utilizat un design cu caneluri despicate (de tip deschis).

Caracteristicile produsului

1. Potrivit atât pentru aplicații hidraulice, cât și pneumatice;

2. Frecare scăzută, rezistență scăzută la rupere, mișcare lină, frecare dinamică și statică egală și fără alunecare;

3. Durată lungă de viață; potrivit pentru aplicații de lubrifiere fără ulei;

4. Design compact; ușor de instalat și întreținut;

Condiții de funcționare

Valorile limită nu trebuie să apară simultan.

Selectia materialelor

1. Materialele compatibile pentru inele O includ: cauciuc nitrilic R01 (NBR), cauciuc fluor R02 (FKM), etc.

2. Material inel de etanșare: Material standard PTFE3; materialele alternative includ PTFE1, PTFE2 și PTFE4.

Exemplu de comanda

Model de comandă: RC14—80—PTFE3—R01

RC14 – Model 80 – Diametrul arborelui d – PTFE (Cod material R01) – Cod material inel O

Tabel cu specificații

Produsele pot fi fabricate în orice dimensiune enumerată în tabelul cu specificații.

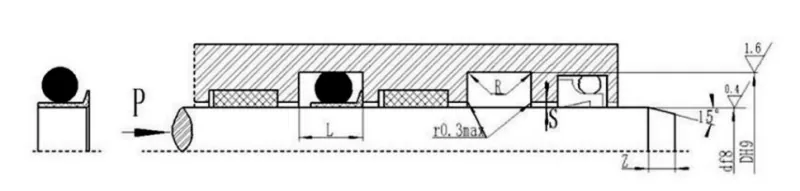

Nota: Pentru diametrele arborelui ≤30 mm, se recomandă utilizarea canelurilor deschise.
